Создание автоматической системы контроля и обслуживания оранжереи

1.

Проект на тему:
«Создание автоматической системы контроля и обслуживания оранжереи»
Выполнил:
обучающийся группы 1МРЭП-24-1
Ефремов М.А.
Преподаватель:
Калачев А.А.
Нижний Новгород
2025 г.

2.

Актуальность
В современном мире для
повышения
производительности
труда идет процесс автоматизации
различных рутинных процессов в
разных
сферах.
В
сфере
растениеводства есть процессы,
которые можно автоматизировать.
Объект исследования:
автоматизация рутинных
процессов
Предмет исследования:
автоматизация ухода и
контроля оранжереи.
Конвейер, как пример автоматизации производства

3.

Проблема и цель
Проблема: непосредственное участие
человека в обслуживании и контроля
экосистемы оранжереи.
Цель:
создание
устройства,
способного заменить человека в
процессе контроля и обслуживания
оранжереи.
Оранжерея - крытое термическое помещение,
для выращивания растений.

4.

Компоненты и материалы
Центральный элемент проекта это
микроконтроллер
от
китайской
компании Espressif Systems — ESP32.
Так же используются:
1. Два цифровых датчика температуры
DS18B20,
2. Цифровой датчик температуры и
влажности DHT11,
3. Четырех канальный модуль на реле
SRD-05VDC-SL-C,
4. Макетная плата,
5. *Блок питания на 5V HDR-15-5,
6. *Блок питания на 12V HDR-15-12,
7. *Автомат на 10A,
8. Монтажные провода,
9. *Линейный привод.
микроконтроллер ESP32

5.

Компоненты и материалы

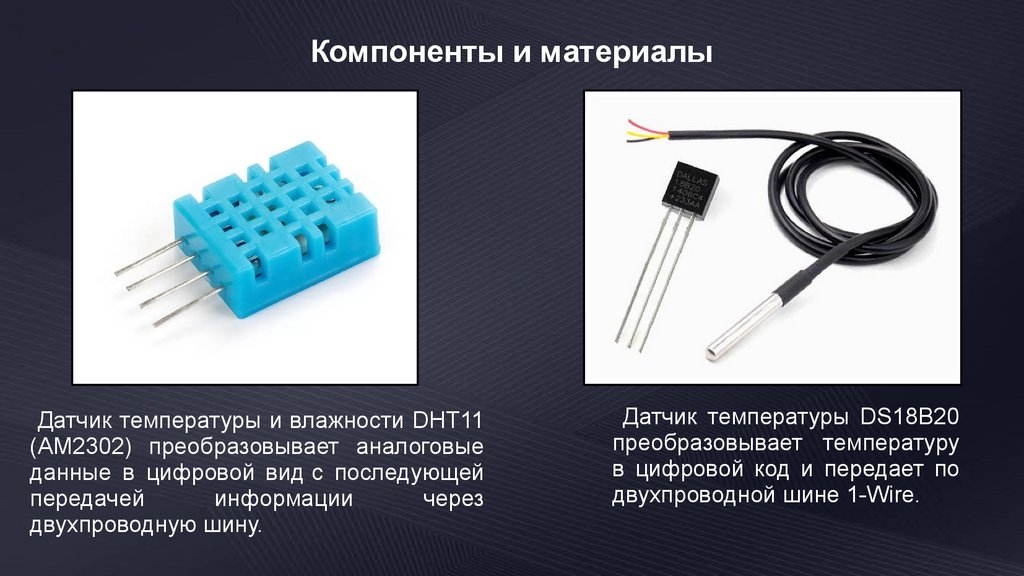

Датчик температуры и влажности DHT11
(AM2302) преобразовывает аналоговые
данные в цифровой вид с последующей
передачей
информации
через
двухпроводную шину.
Датчик температуры DS18B20
преобразовывает температуру
в цифровой код и передает по
двухпроводной шине 1-Wire.

6.

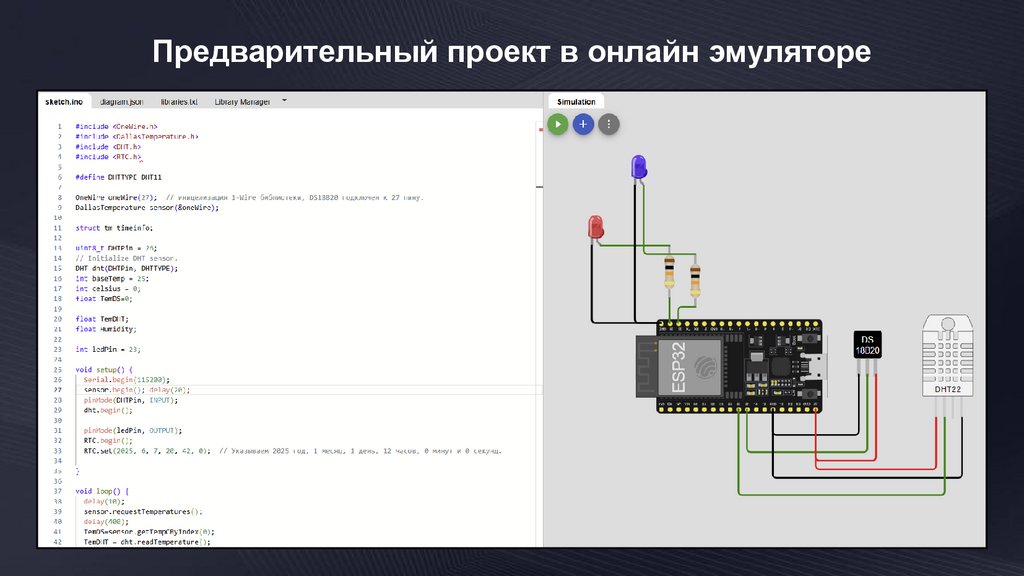

Предварительный проект в онлайн эмуляторе

7.

Фото монтажа элементов устройства

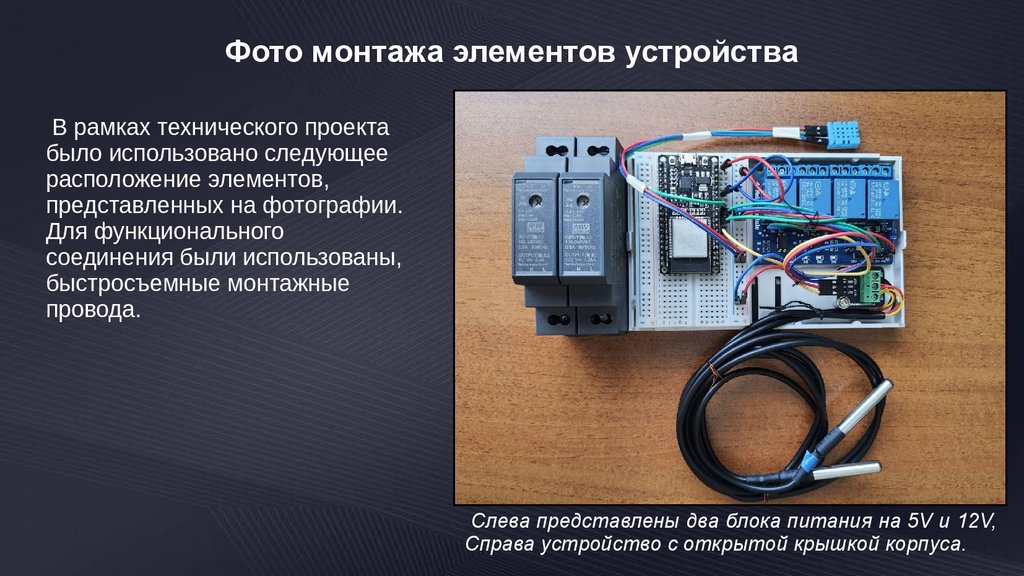

В рамках технического проекта
было использовано следующее
расположение элементов,
представленных на фотографии.
Для функционального
соединения были использованы,
быстросъемные монтажные
провода.
Слева представлены два блока питания на 5V и 12V,
Справа устройство с открытой крышкой корпуса.

8.

Фото устройства в сборе

9.

Заключение
Результатом практической части проекта
является само устройство, выполняющее
определенный алгоритм действий, в
зависимости от данных полученных на
устройство от датчиков, расположенных в
разных частях оранжереи.

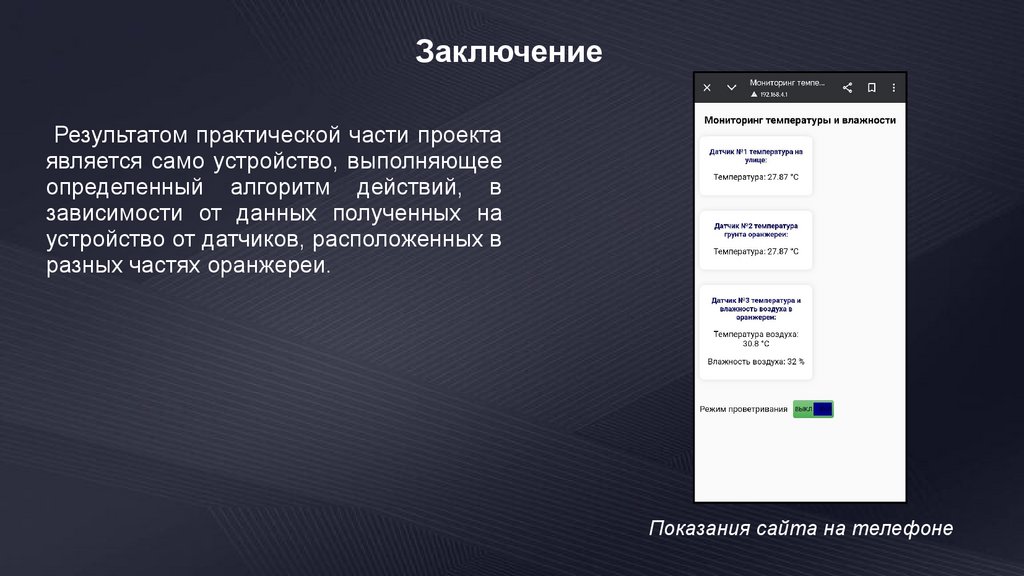

Показания сайта на телефоне
