Разработка технологии ремонта редуктора Ц2НШ750Б

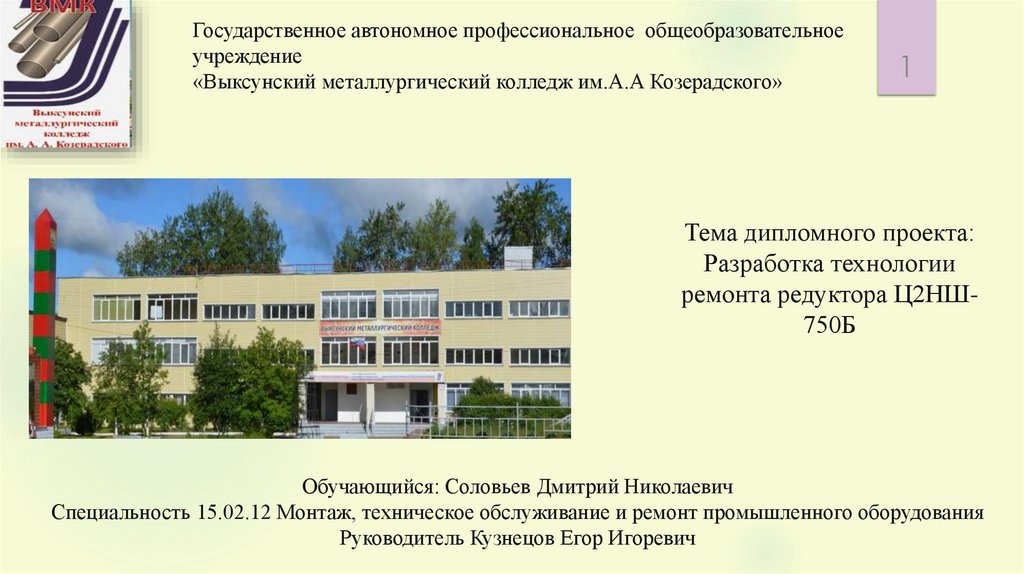

1.

Государственное автономное профессиональное общеобразовательное
учреждение
«Выксунский металлургический колледж им.А.А Козерадского»
1
Тема дипломного проекта:
Разработка технологии
ремонта редуктора Ц2НШ750Б
Обучающийся: Соловьев Дмитрий Николаевич
Специальность 15.02.12 Монтаж, техническое обслуживание и ремонт промышленного оборудования
Руководитель Кузнецов Егор Игоревич

2.

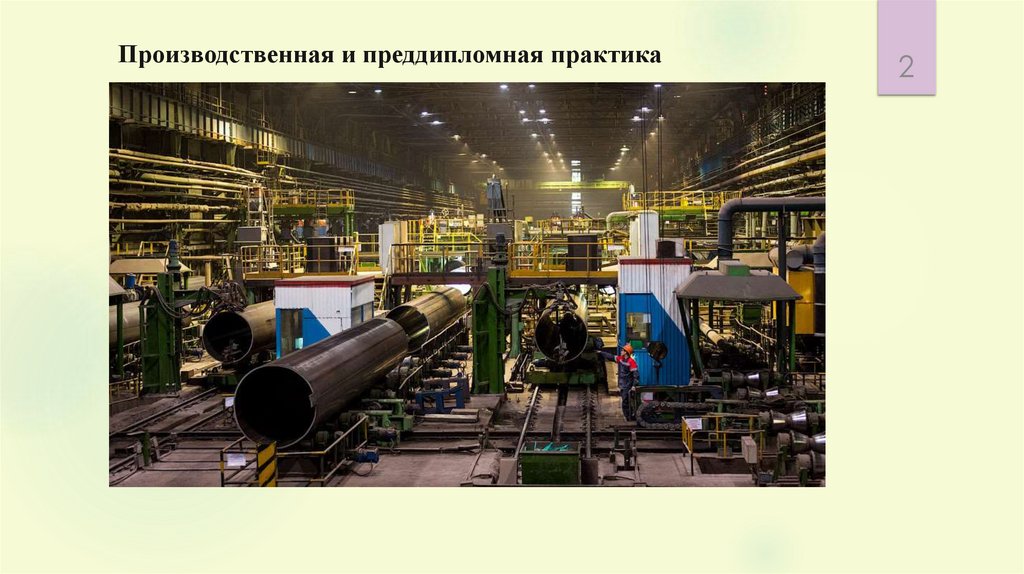

Производственная и преддипломная практика
2

3.

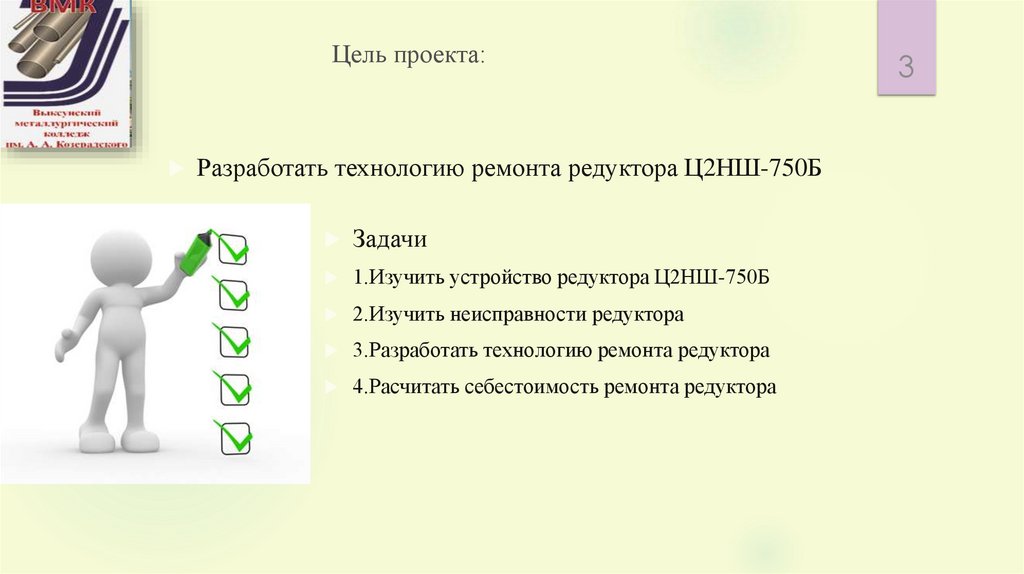

Цель проекта:
Разработать технологию ремонта редуктора Ц2НШ-750Б
Задачи
1.Изучить устройство редуктора Ц2НШ-750Б
2.Изучить неисправности редуктора
3.Разработать технологию ремонта редуктора
4.Расчитать себестоимость ремонта редуктора
3

4.

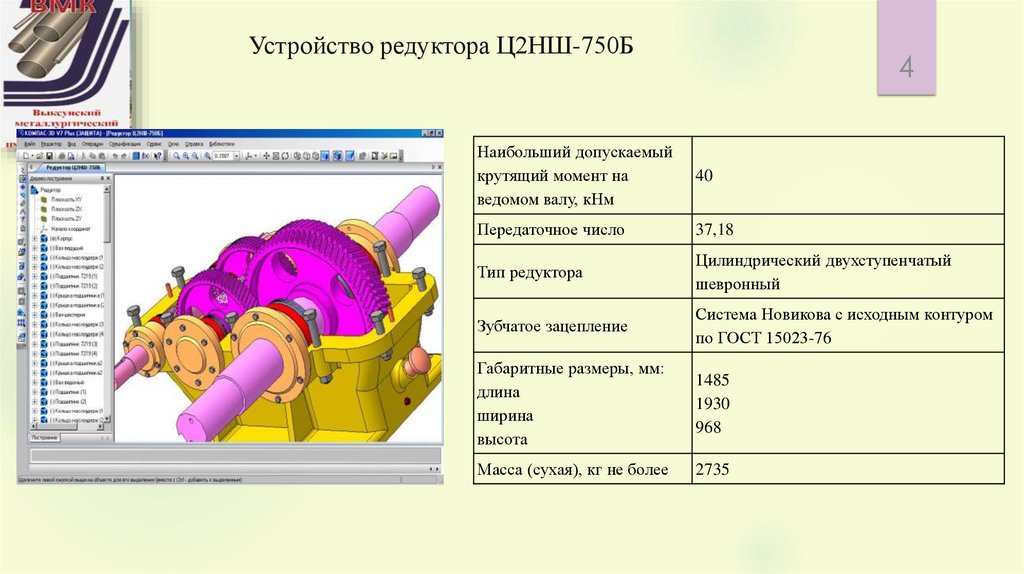

Устройство редуктора Ц2НШ-750Б
4
Наибольший допускаемый
крутящий момент на
ведомом валу, кНм
40
Передаточное число
37,18
Тип редуктора
Цилиндрический двухступенчатый
шевронный
Зубчатое зацепление
Система Новикова с исходным контуром
по ГОСТ 15023-76
Габаритные размеры, мм:
длина
ширина
высота
1485
1930
968
Масса (сухая), кг не более
2735

5.

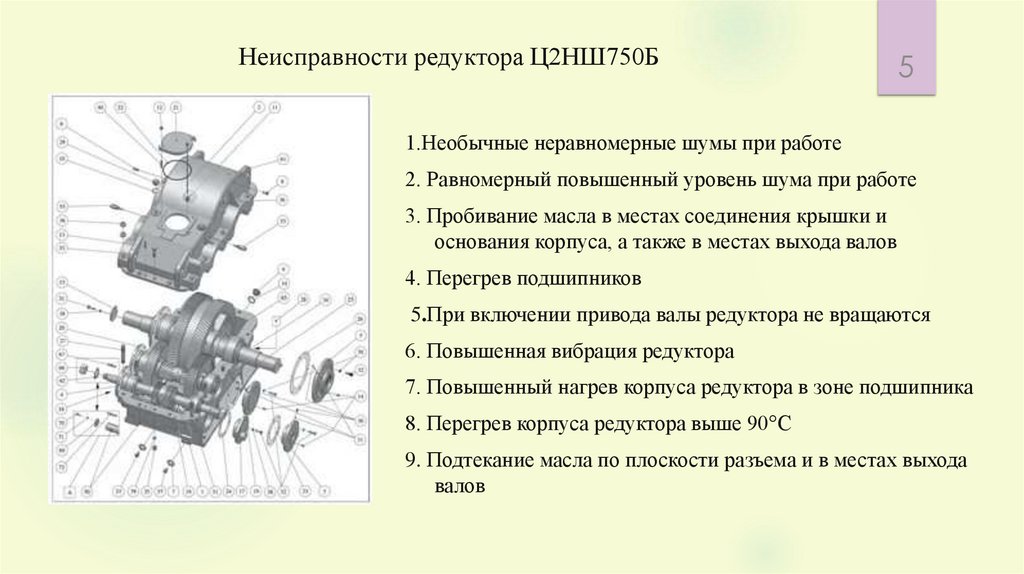

Неисправности редуктора Ц2НШ750Б
5
1.Необычные неравномерные шумы при работе
2. Равномерный повышенный уровень шума при работе
3. Пробивание масла в местах соединения крышки и
основания корпуса, а также в местах выхода валов
4. Перегрев подшипников
5.При включении привода валы редуктора не вращаются
6. Повышенная вибрация редуктора
7. Повышенный нагрев корпуса редуктора в зоне подшипника
8. Перегрев корпуса редуктора выше 90°С
9. Подтекание масла по плоскости разъема и в местах выхода
валов

6.

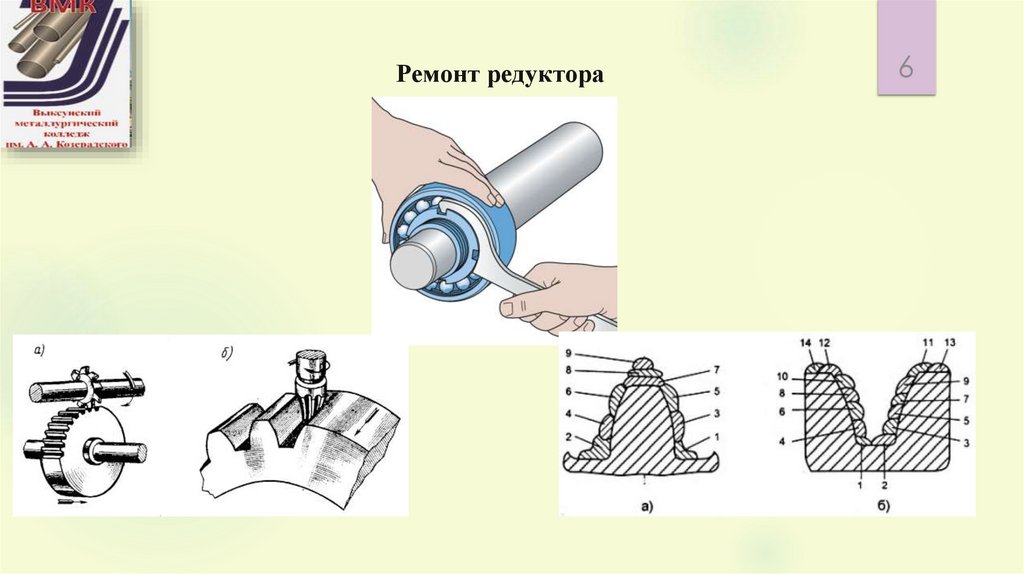

Ремонт редуктора
6

7.

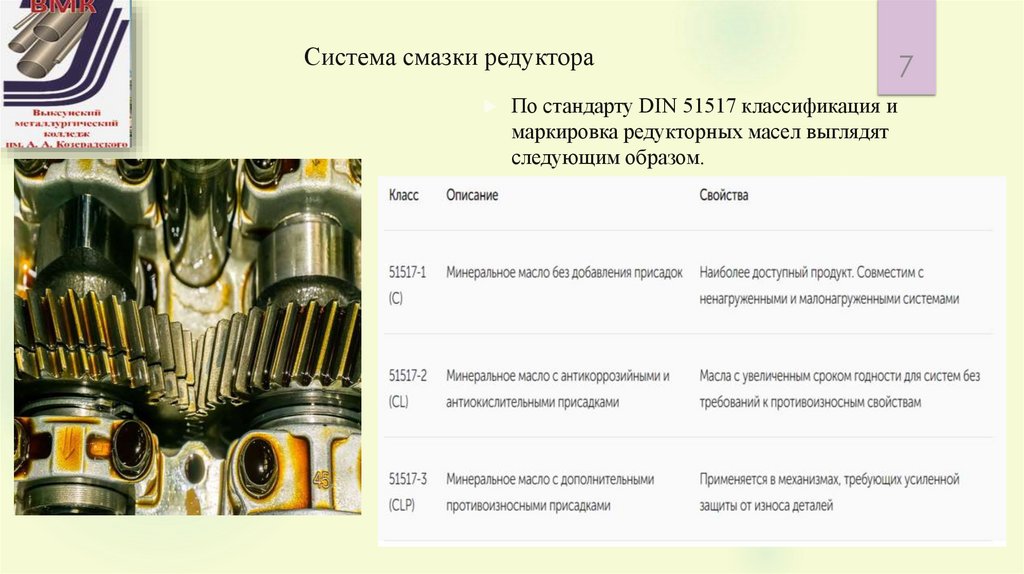

Система смазки редуктора
По стандарту DIN 51517 классификация и
маркировка редукторных масел выглядят
следующим образом.
7

8.

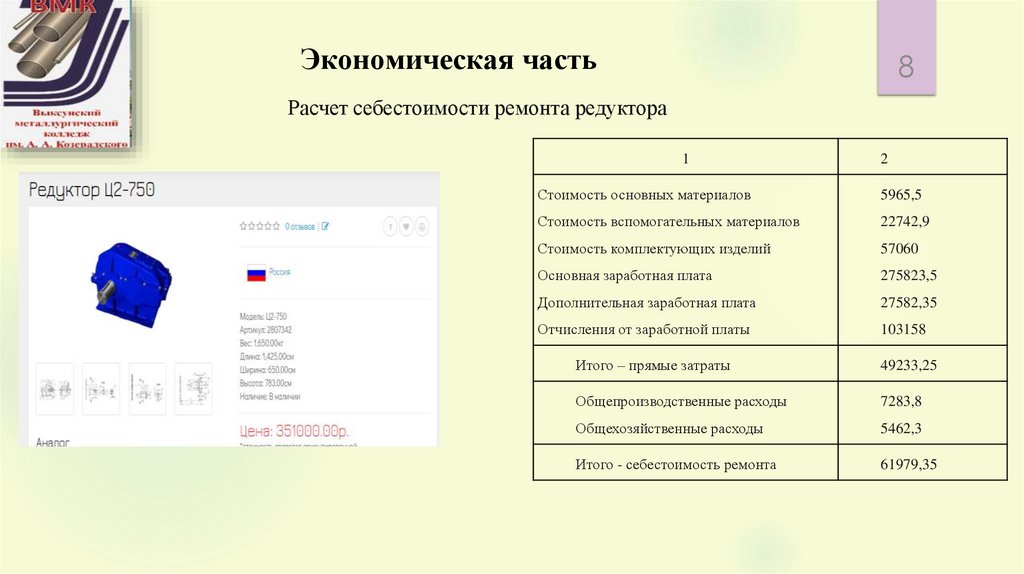

Экономическая часть
8
Расчет себестоимости ремонта редуктора
1
2
Стоимость основных материалов
5965,5
Стоимость вспомогательных материалов
22742,9
Стоимость комплектующих изделий
57060
Основная заработная плата
275823,5
Дополнительная заработная плата
27582,35
Отчисления от заработной платы
103158
Итого – прямые затраты
49233,25
Общепроизводственные расходы
7283,8
Общехозяйственные расходы
5462,3
Итого - себестоимость ремонта
61979,35

9.

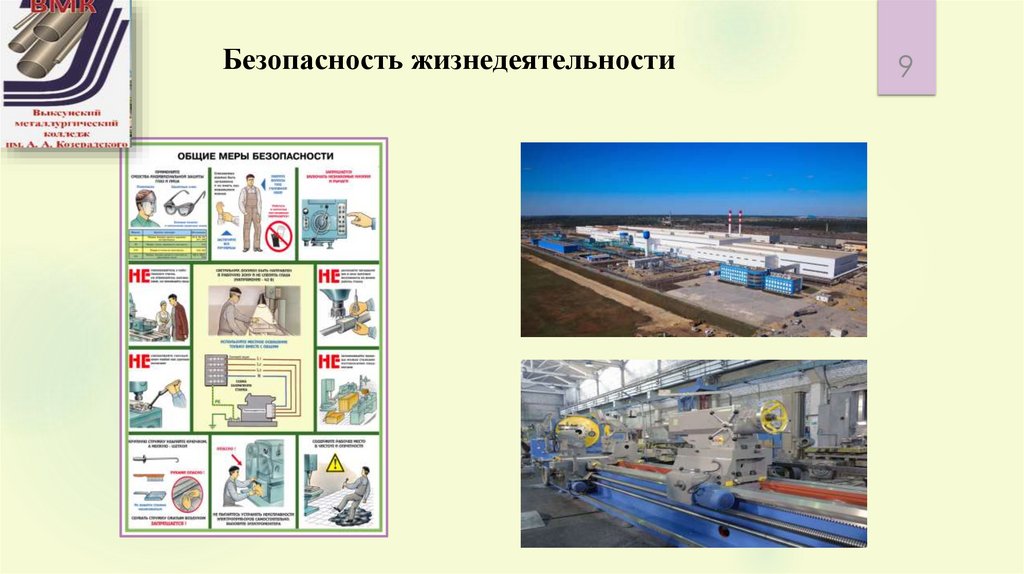

Безопасность жизнедеятельности
9

10.

Государственное автономное профессиональное общеобразовательное
учреждение
«Выксунский металлургический колледж им.А.А Козерадского»
10
Тема дипломного проекта:
Разработка технологии
ремонта редуктора Ц2НШ750Б
Обучающийся:Соловьев Дмитрий Николаевич
Специальность 15.02.12 Монтаж, техническое обслуживание и ремонт промышленного оборудования
Руководитель Кузнецов Егор Игоревич
