Магнитный поток. Работа по перемещению проводника с током в магнитном поле

1.

1

2.

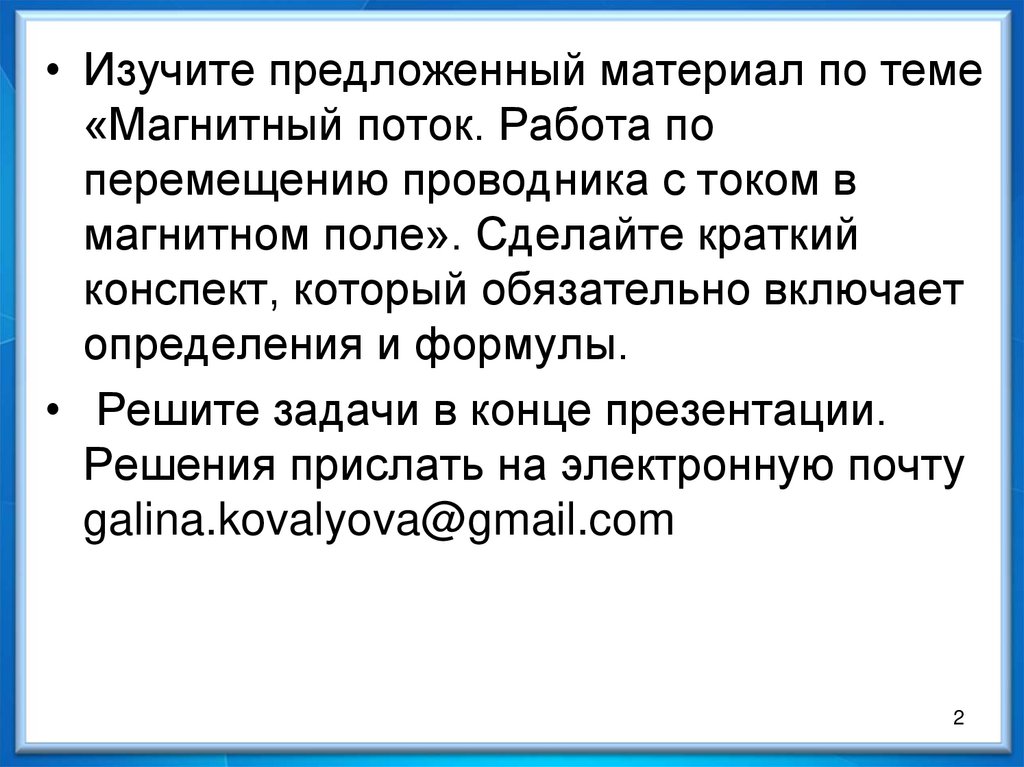

• Изучите предложенный материал по теме
«Магнитный поток. Работа по
перемещению проводника с током в
магнитном поле». Сделайте краткий
конспект, который обязательно включает
определения и формулы.
• Решите задачи в конце презентации.
Решения прислать на электронную почту
galina.kovalyova@gmail.com
2

3.

3

4.

4

5.

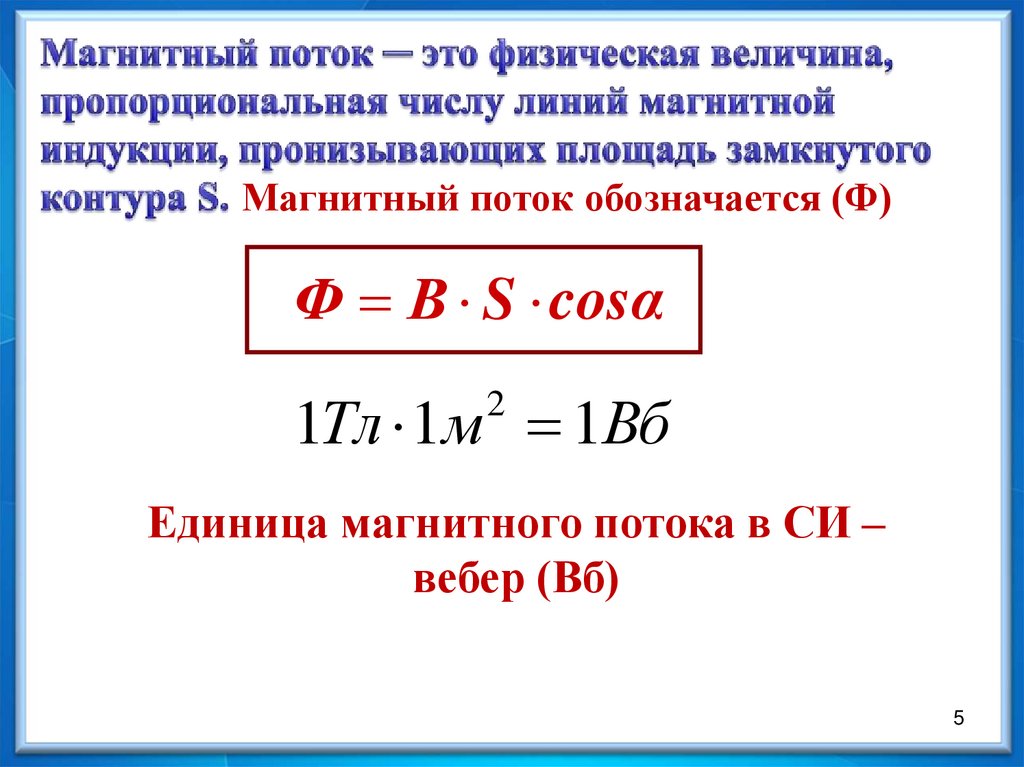

Магнитный поток обозначается (Ф)
Ф В S cosα
1Тл 1м 1Вб
2
Единица магнитного потока в СИ –
вебер (Вб)
5

6.

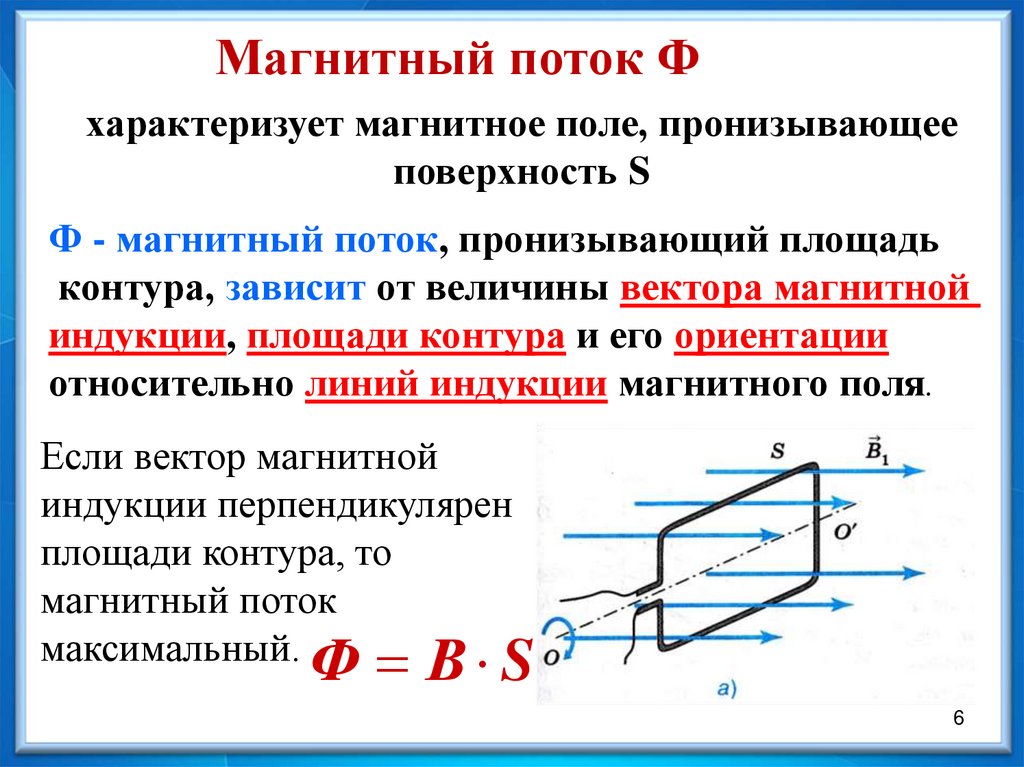

Магнитный поток Ф
характеризует магнитное поле, пронизывающее
поверхность S

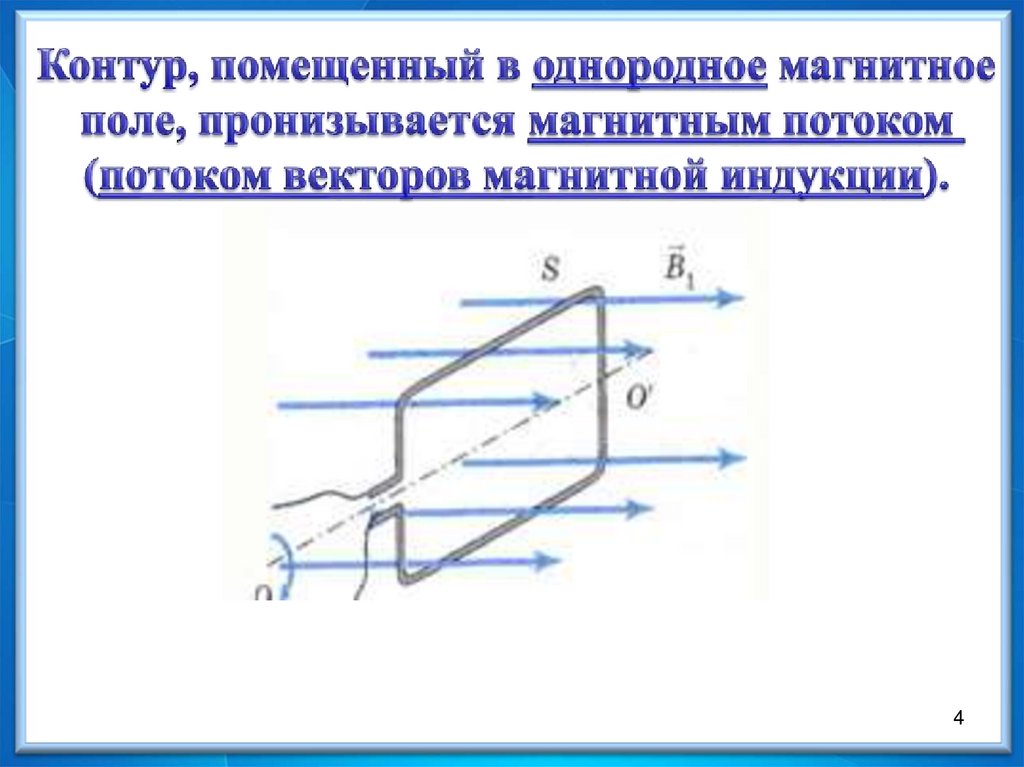

Ф - магнитный поток, пронизывающий площадь
контура, зависит от величины вектора магнитной
индукции, площади контура и его ориентации
относительно линий индукции магнитного поля.
Если вектор магнитной
индукции перпендикулярен
площади контура, то
магнитный поток
максимальный. Ф В S
6

7.

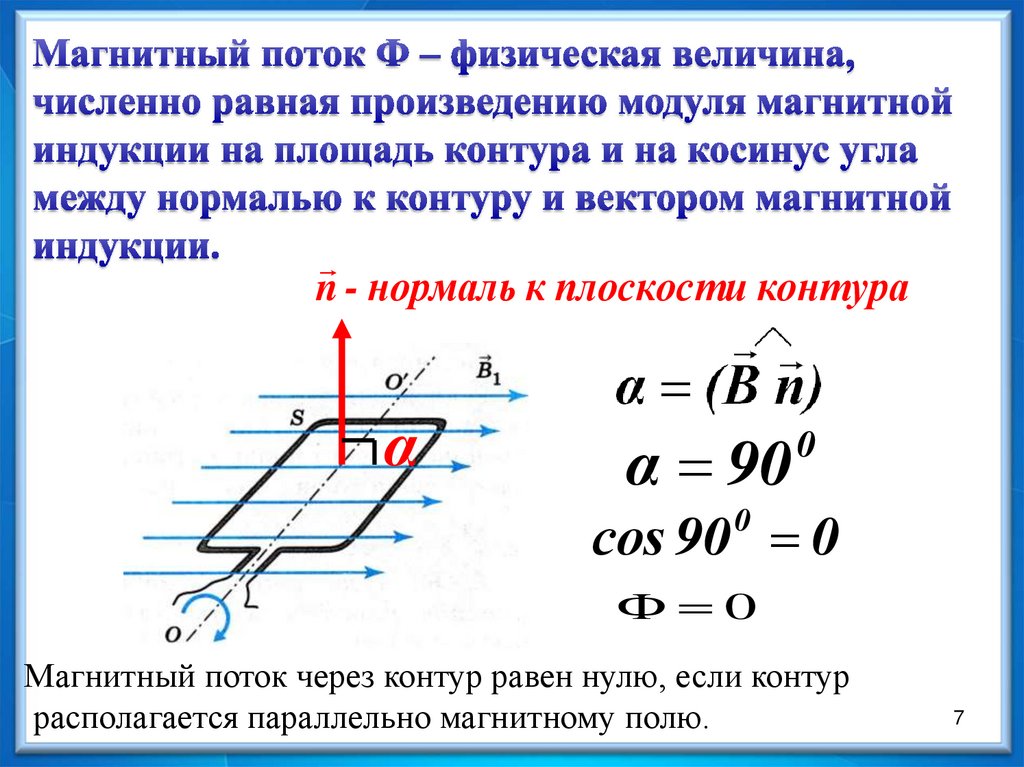

n - нормаль к плоскости контура
α
α 90
0
сos 90 0
0
Ф 0
Магнитный поток через контур равен нулю, если контур
располагается параллельно магнитному полю.
7

8.

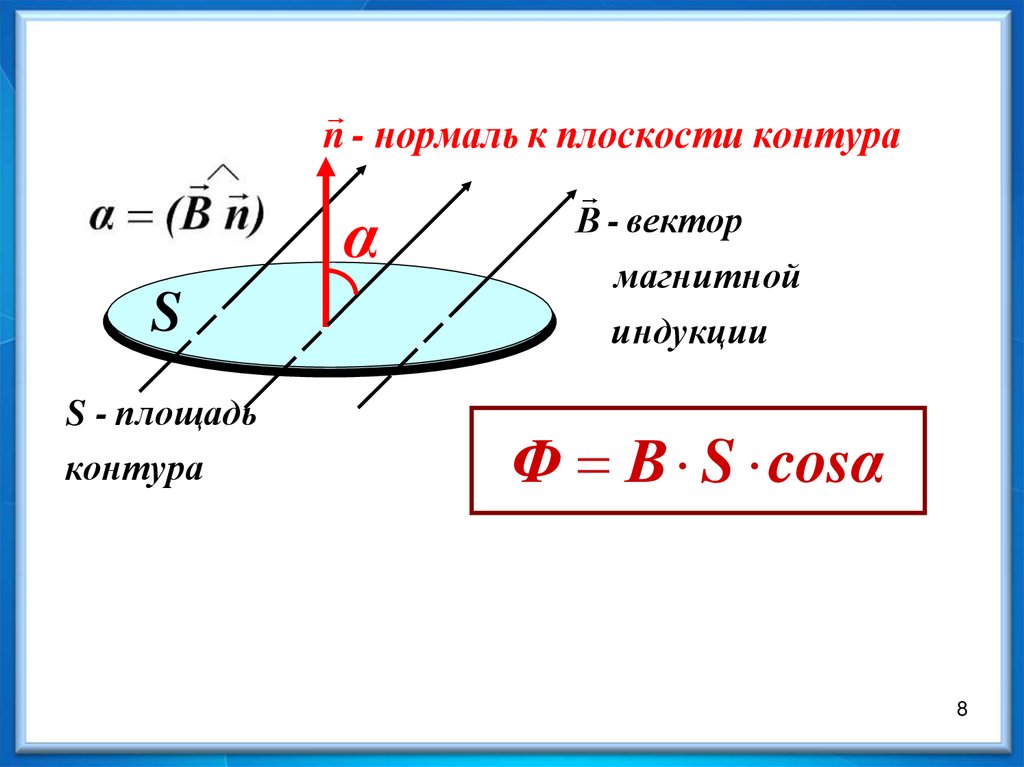

n - нормаль к плоскости контура
S
В - вектор
магнитной
индукции
S - площадь
контура
Ф В S cosα
α
8

9.

Магнитный поток Ф
- физическая величина, пропорциональная числу линий
магнитной индукции, пронизывающих площадь замкнутого
контура S.
S S
Ф1 Ф2
9

10.

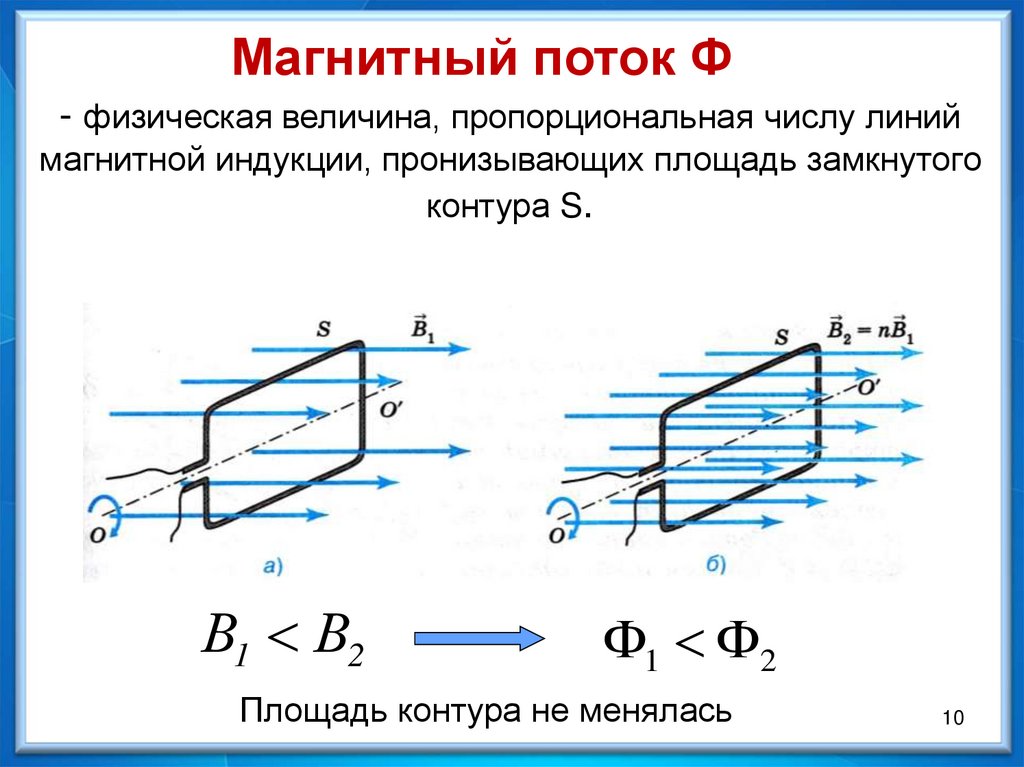

Магнитный поток Ф
- физическая величина, пропорциональная числу линий
магнитной индукции, пронизывающих площадь замкнутого
контура S.
В1 В2
Ф1 Ф2
Площадь контура не менялась
10

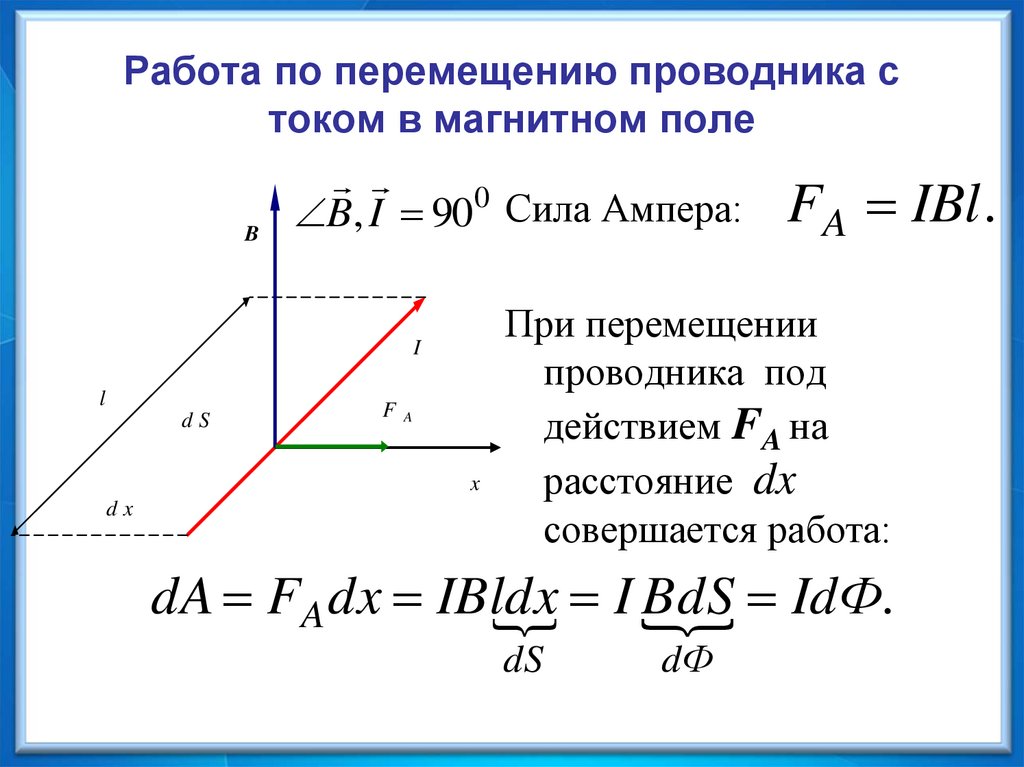

11. Работа по перемещению проводника с током в магнитном поле

B
B, I 900 Сила Ампера:
I
l
dS
dx
FA
FA IBl .
При перемещении
проводника под
действием FA на
x
расстояние dx
совершается работа:
dA FA dx IBldx
I BdS
IdФ.
dS
dФ

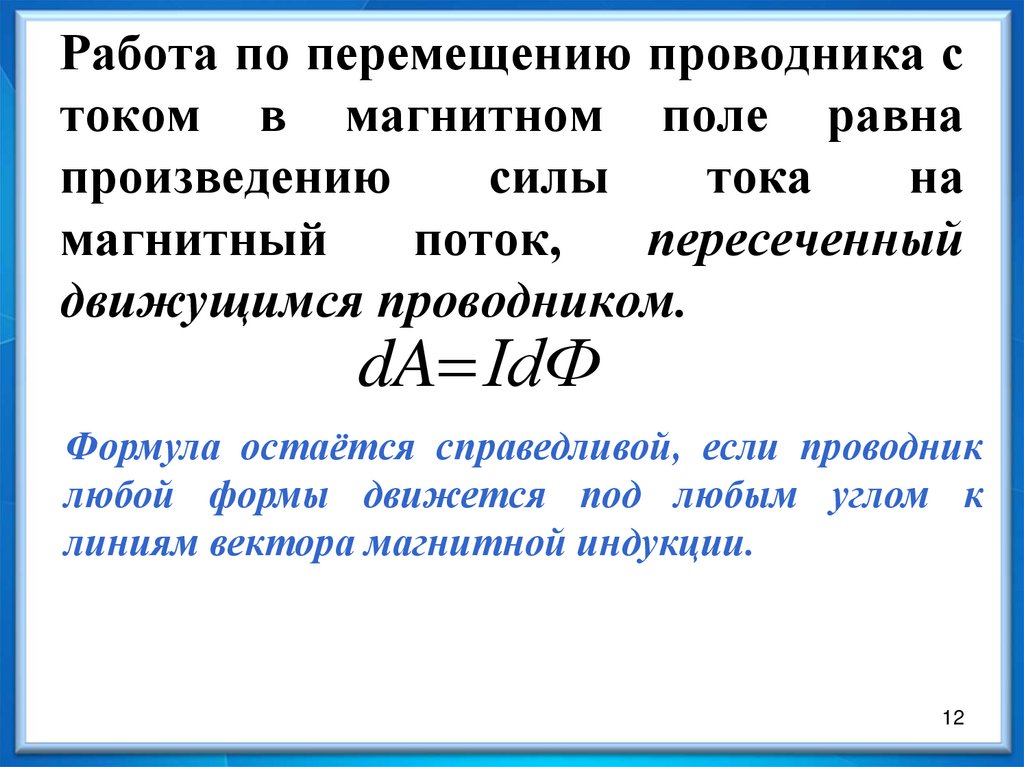

12. Работа по перемещению проводника с током в магнитном поле равна произведению силы тока на магнитный поток, пересеченный

движущимся проводником.
dA IdФ
Формула остаётся справедливой, если проводник
любой формы движется под любым углом к
линиям вектора магнитной индукции.
12

13.

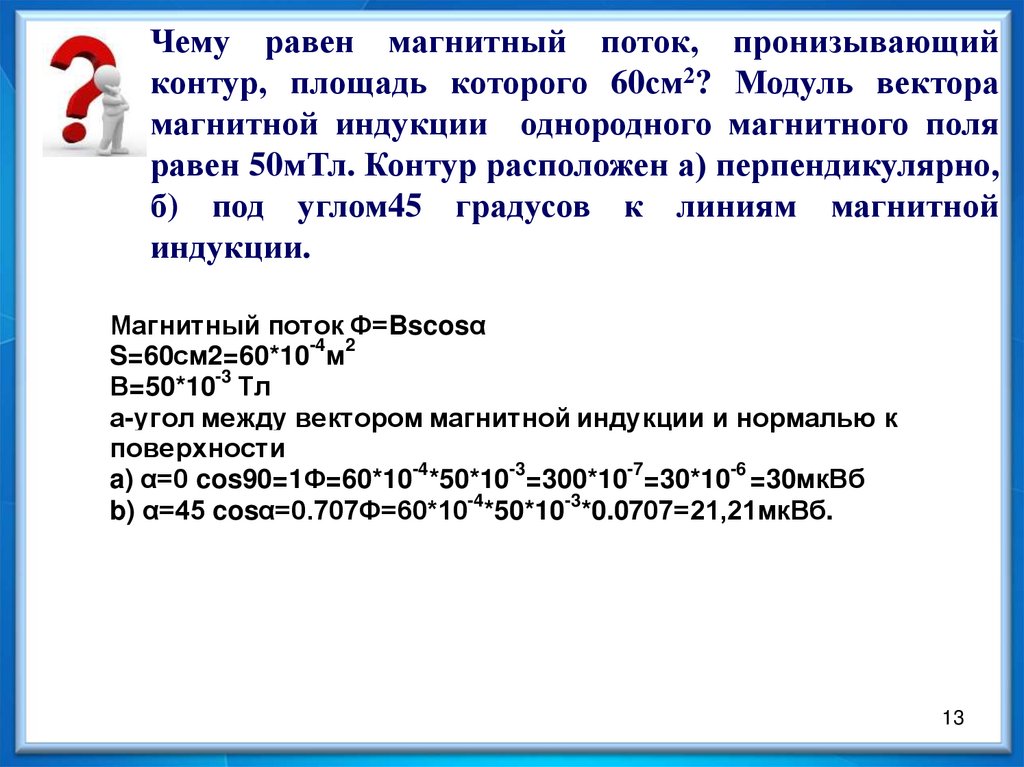

Чему равен магнитный поток, пронизывающий
контур, площадь которого 60см2? Модуль вектора
магнитной индукции однородного магнитного поля
равен 50мТл. Контур расположен а) перпендикулярно,
б) под углом45 градусов к линиям магнитной
индукции.
Магнитный поток Ф=Bscosα
S=60см2=60*10-4м2
В=50*10-3 Тл
а-угол между вектором магнитной индукции и нормалью к
поверхности
a) α=0 cos90=1Ф=60*10-4*50*10-3=300*10-7=30*10-6 =30мкВб
-4
-3
b) α=45 cosα=0.707Ф=60*10 *50*10 *0.0707=21,21мкВб.
13

14.

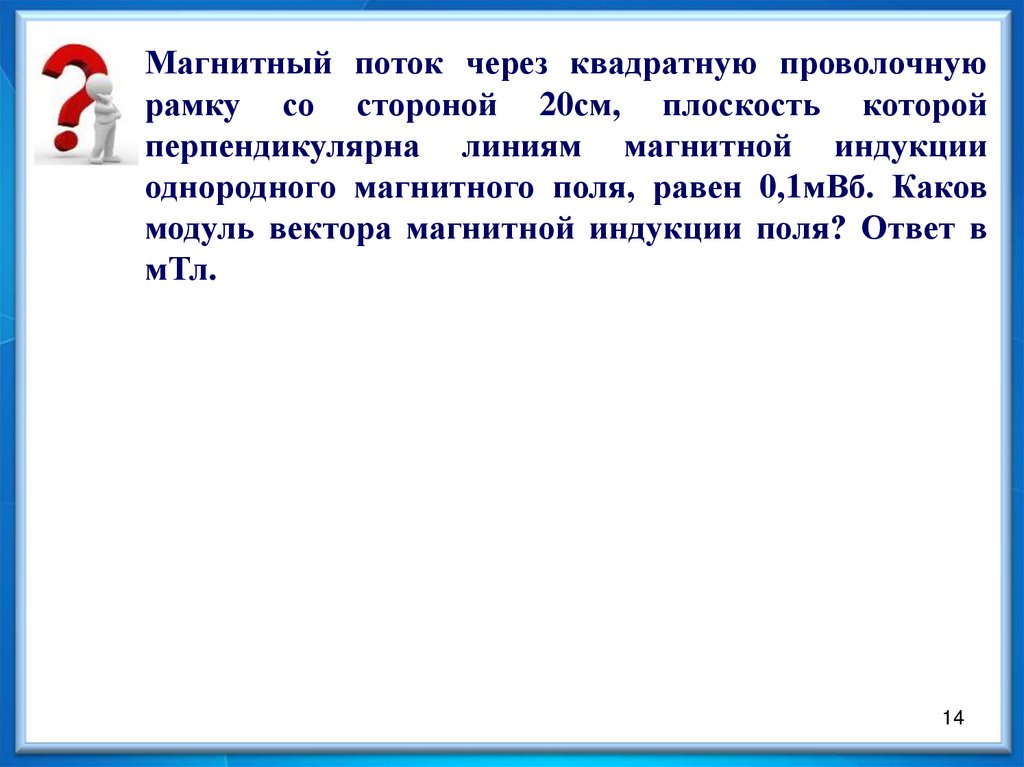

Магнитный поток через квадратную проволочную
рамку со стороной 20см, плоскость которой
перпендикулярна линиям магнитной индукции
однородного магнитного поля, равен 0,1мВб. Каков
модуль вектора магнитной индукции поля? Ответ в
мТл.
14

15.

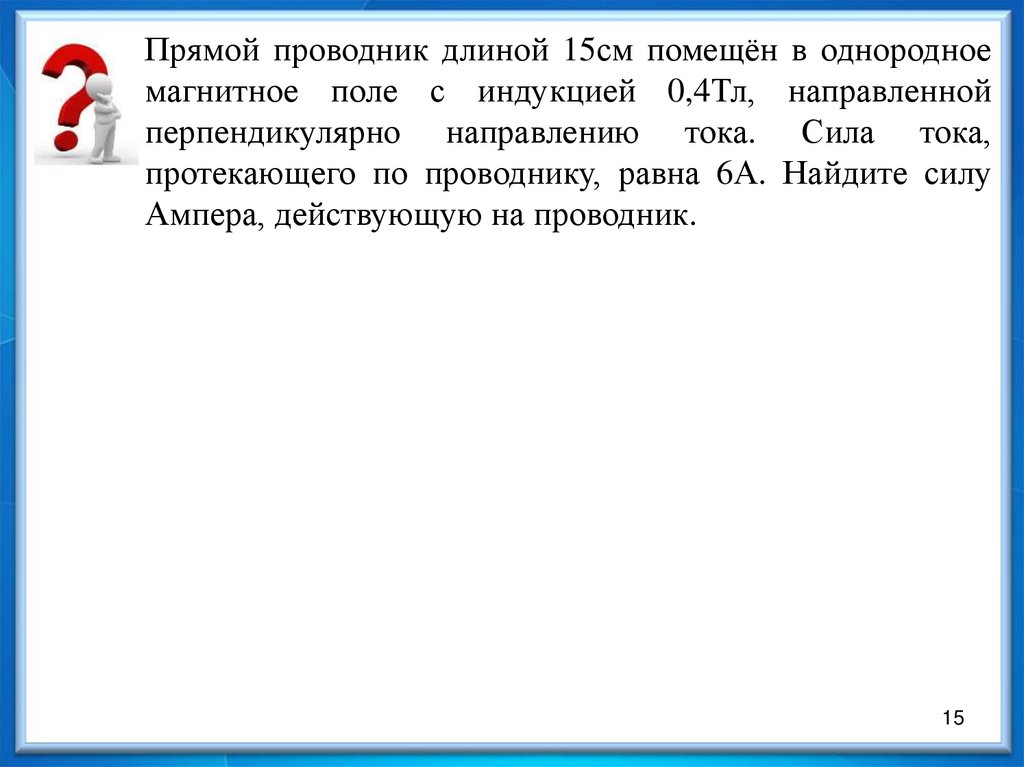

Прямой проводник длиной 15см помещён в однородное
магнитное поле с индукцией 0,4Тл, направленной
перпендикулярно направлению тока. Сила тока,
протекающего по проводнику, равна 6А. Найдите силу
Ампера, действующую на проводник.
15

16.

В проводнике с длиной активной части 8см сила тока
равна 50А. Он находится в однородном магнитном поле
с индукцией 20мТл. Какую работу совершил источник
тока, если проводник переместился на 10см
перпендикулярно линиям индукции?
16

17.

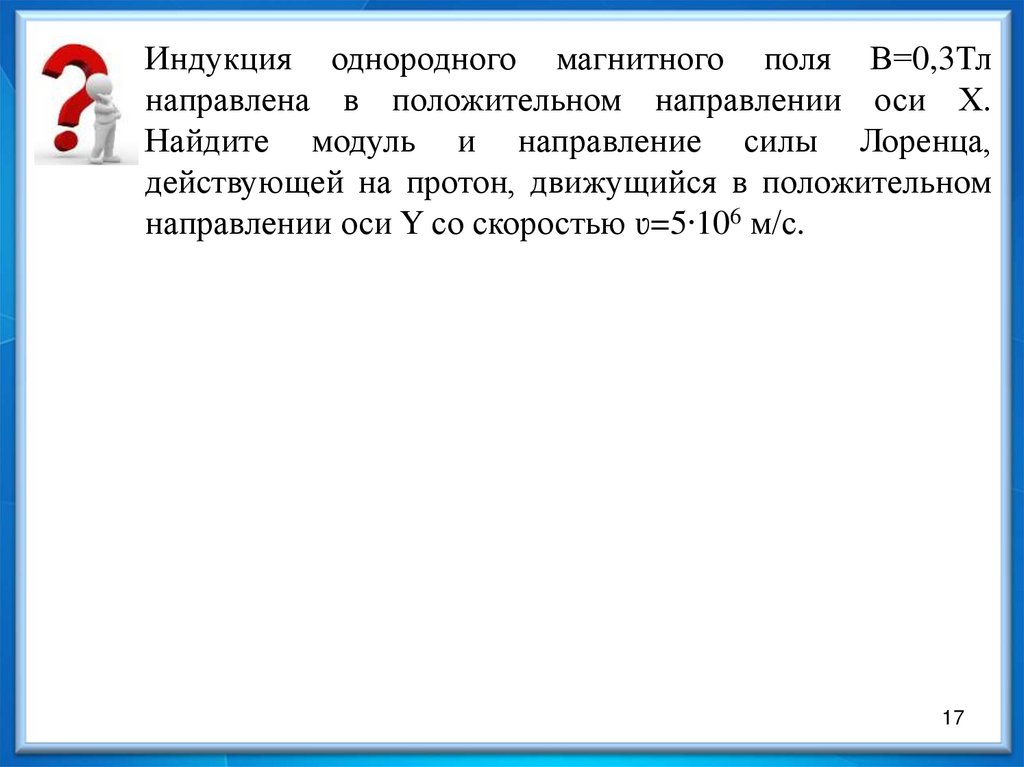

Индукция однородного магнитного поля В=0,3Тл
направлена в положительном направлении оси Х.
Найдите модуль и направление силы Лоренца,
действующей на протон, движущийся в положительном
направлении оси Y со скоростью ʋ=5∙106 м/с.
17

18.

Магнитный поток (Ф)
n - нормаль к плоскости контура
S
В - вектор
магнитной
индукции
S - площадь
контура
Ф В S cosα
α
Продолжить фразу:
Магнитный поток Ф изменяется, если…
изменяются или В, или S, или α
18

19.

Как будет изменятся магнитный
поток при вращении контура
вокруг оси ОО'?
19

20.

Как надо ориентировать рамку в
однородном магнитном поле, чтобы
поток через рамку был равен нулю?
А) перпендикулярно линиям
магнитной индукции
Б) параллельно
линиям магнитной
индукции
В) под любым углом к линиям
магнитной индукции
20
