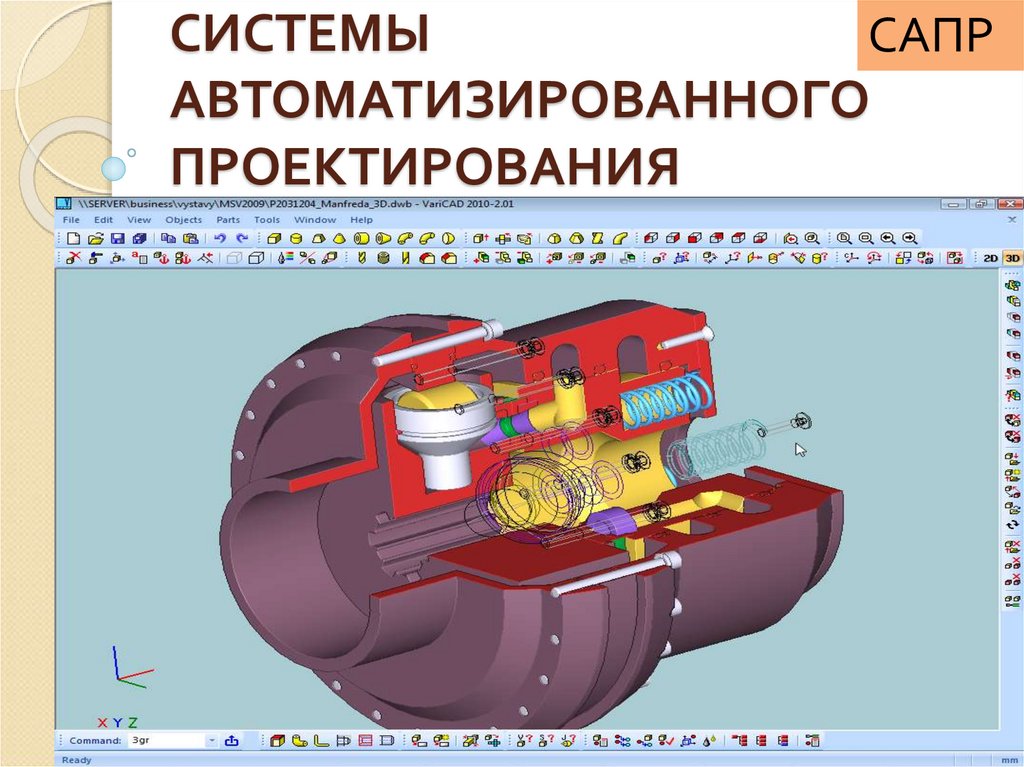

Системы автоматизированного проектирования

1. СИСТЕМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ

СИСТЕМЫ
САПР
АВТОМАТИЗИРОВАННОГО
ПРОЕКТИРОВАНИЯ

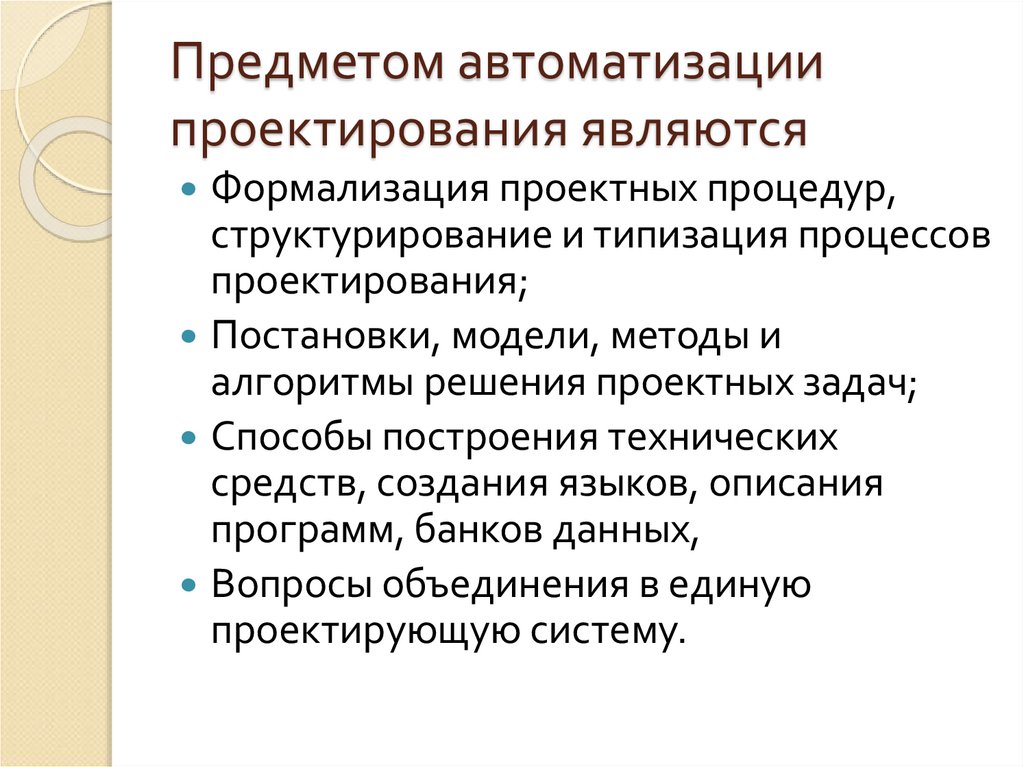

2. Предметом автоматизации проектирования являются

Формализация проектных процедур,
структурирование и типизация процессов
проектирования;
Постановки, модели, методы и
алгоритмы решения проектных задач;
Способы построения технических
средств, создания языков, описания
программ, банков данных,
Вопросы объединения в единую
проектирующую систему.

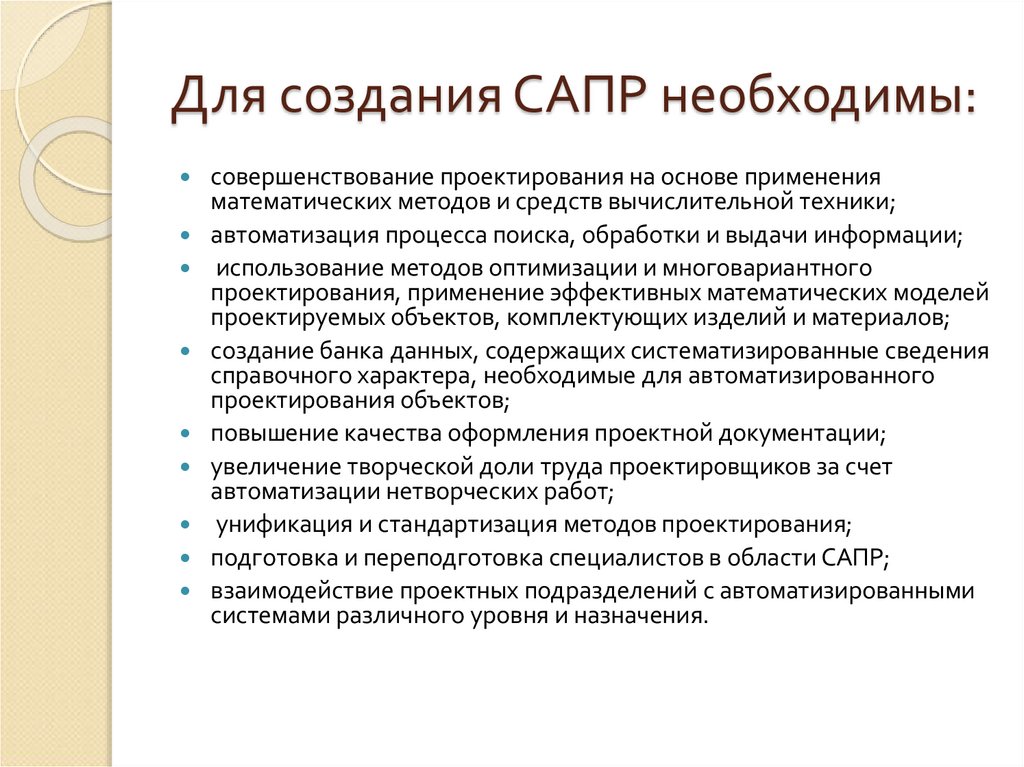

3. Для создания САПР необходимы:

совершенствование проектирования на основе применения
математических методов и средств вычислительной техники;
автоматизация процесса поиска, обработки и выдачи информации;
использование методов оптимизации и многовариантного
проектирования, применение эффективных математических моделей
проектируемых объектов, комплектующих изделий и материалов;
создание банка данных, содержащих систематизированные сведения
справочного характера, необходимые для автоматизированного
проектирования объектов;
повышение качества оформления проектной документации;
увеличение творческой доли труда проектировщиков за счет
автоматизации нетворческих работ;
унификация и стандартизация методов проектирования;
подготовка и переподготовка специалистов в области САПР;
взаимодействие проектных подразделений с автоматизированными
системами различного уровня и назначения.

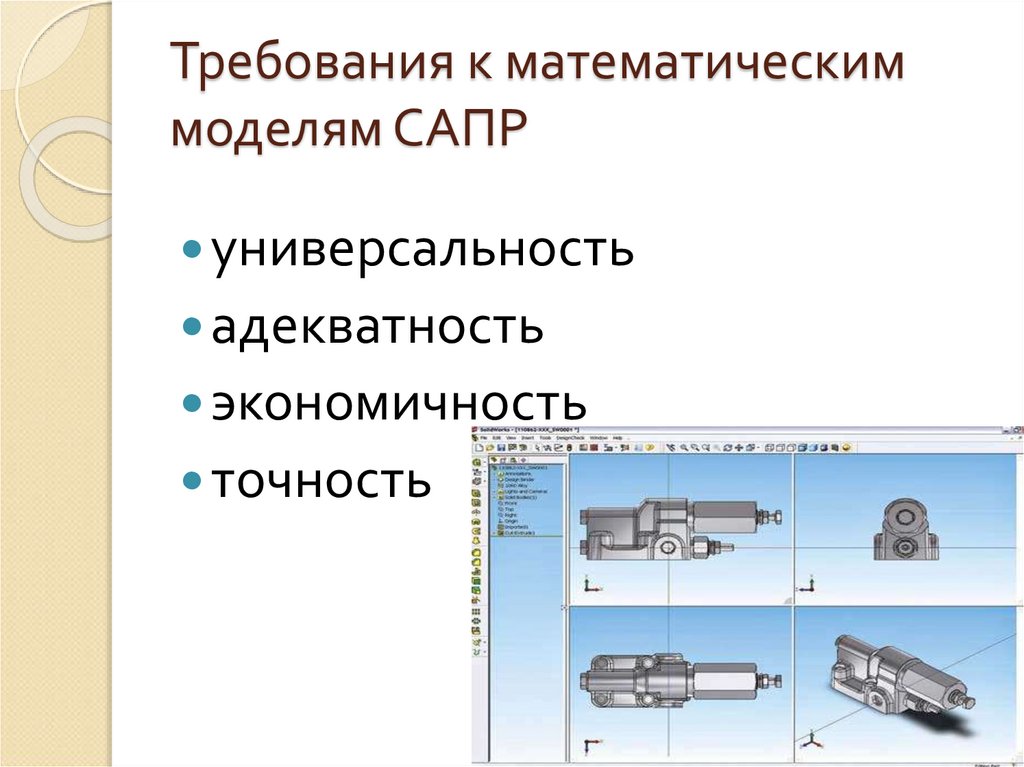

4. Требования к математическим моделям САПР

универсальность
адекватность
экономичность
точность

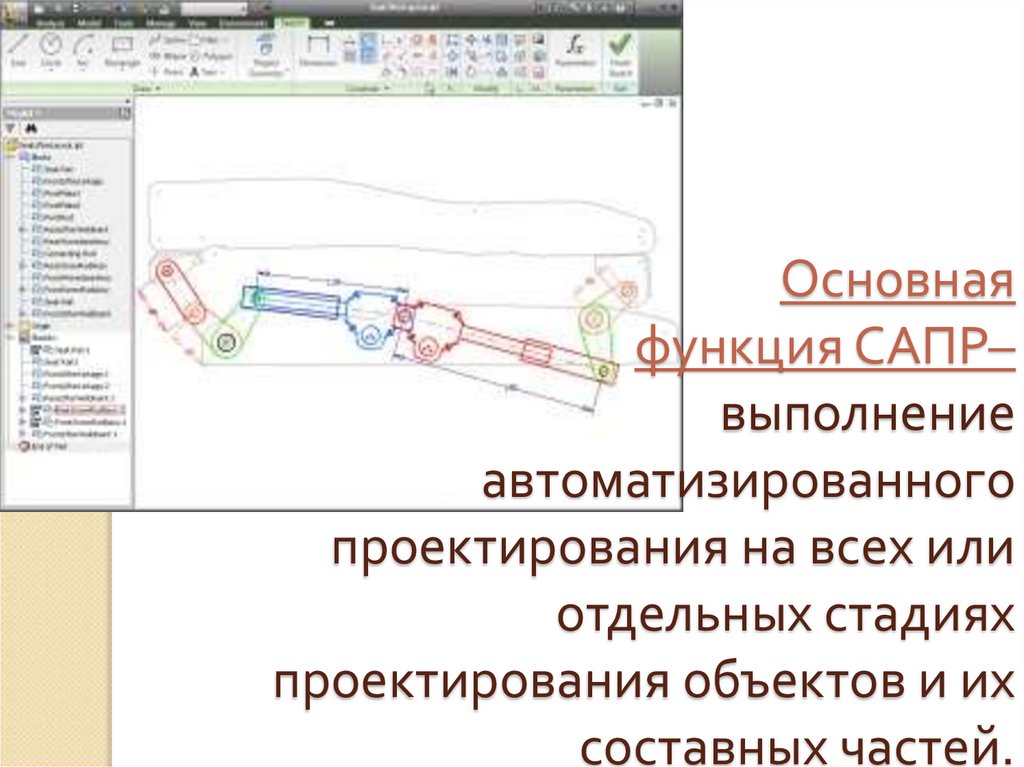

5. Основная функция САПР– выполнение автоматизированного проектирования на всех или отдельных стадиях проектирования объектов и их

составных частей.

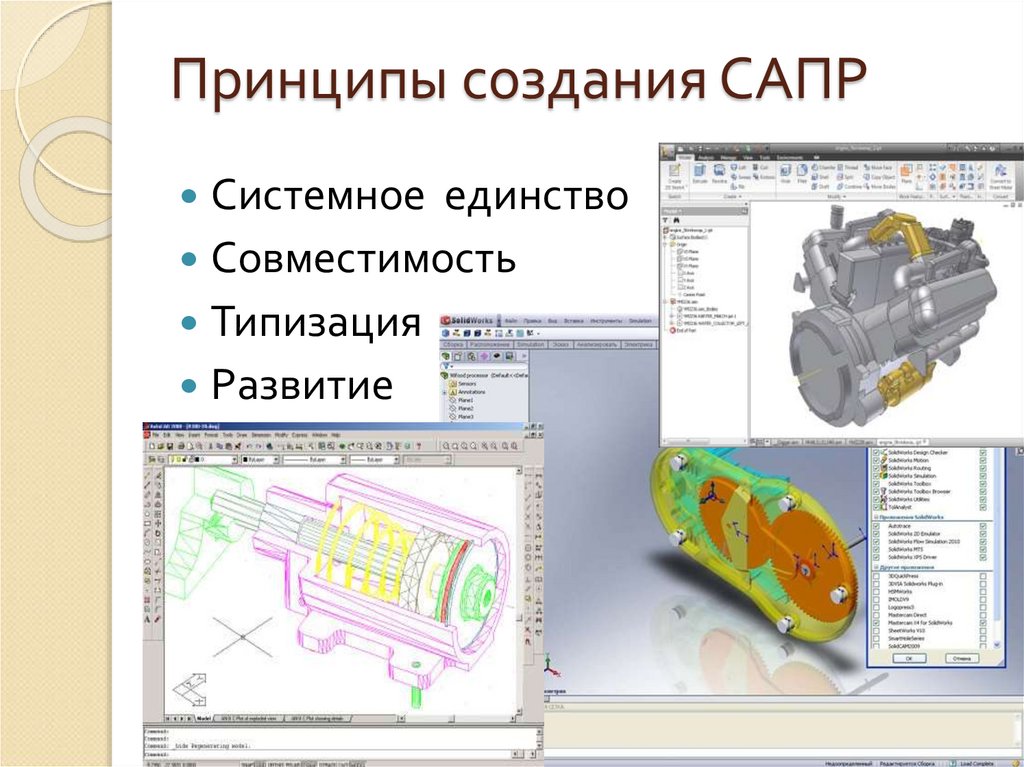

6. Принципы создания САПР

Системное единство
Совместимость
Типизация
Развитие

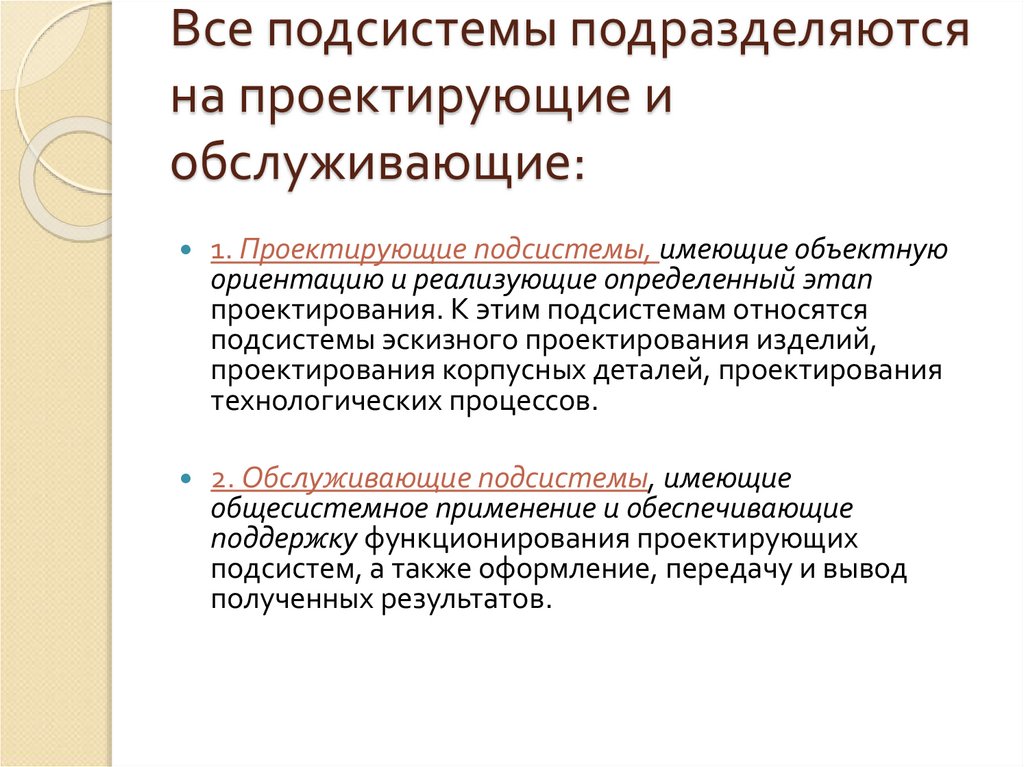

7. Все подсистемы подразделяются на проектирующие и обслуживающие:

1. Проектирующие подсистемы, имеющие объектную
ориентацию и реализующие определенный этап
проектирования. К этим подсистемам относятся
подсистемы эскизного проектирования изделий,
проектирования корпусных деталей, проектирования
технологических процессов.
2. Обслуживающие подсистемы, имеющие
общесистемное применение и обеспечивающие
поддержку функционирования проектирующих
подсистем, а также оформление, передачу и вывод
полученных результатов.

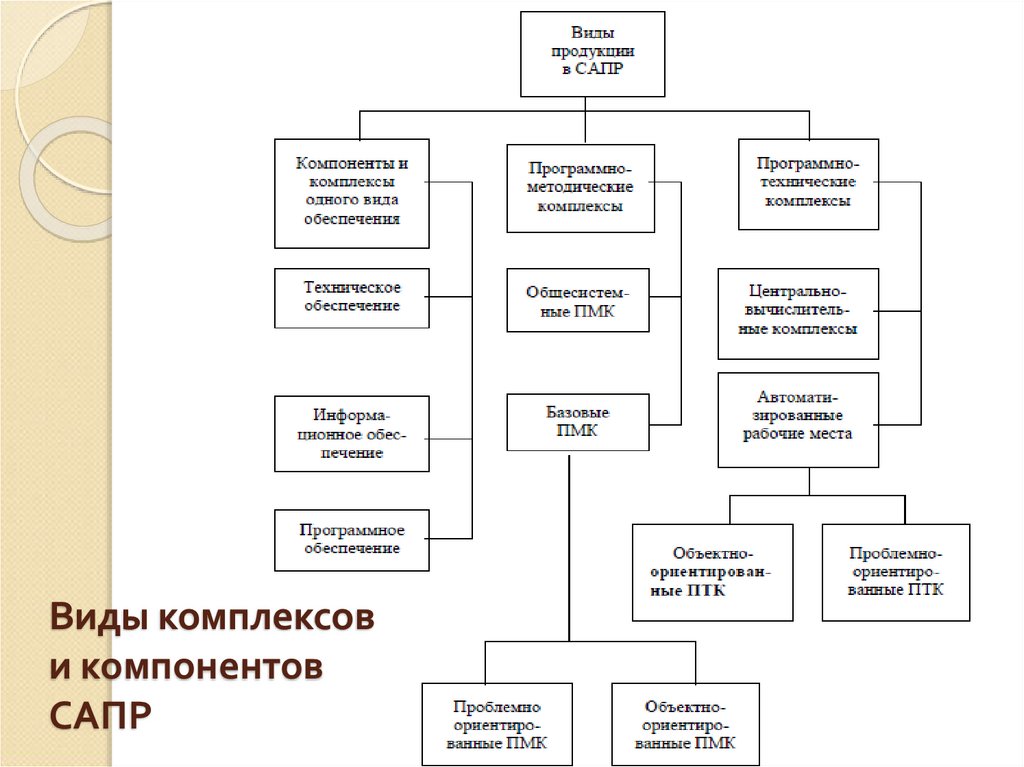

8. Виды комплексов и компонентов САПР

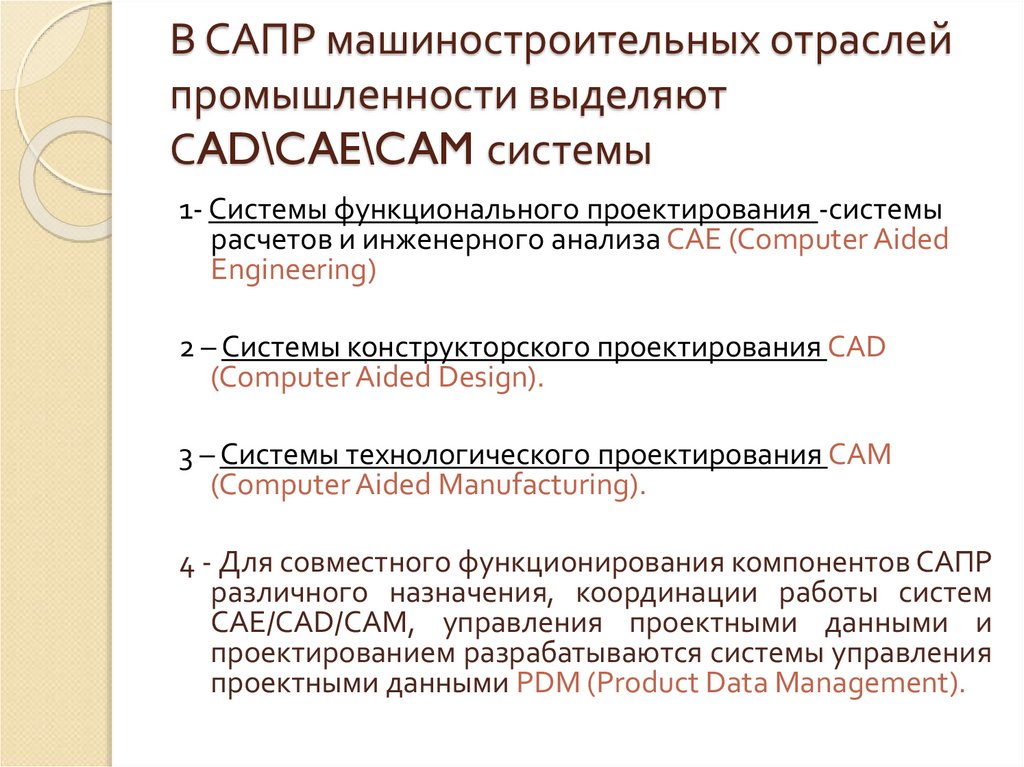

9. В САПР машиностроительных отраслей промышленности выделяют СAD\CAE\CAM системы

1- Системы функционального проектирования -системы
расчетов и инженерного анализа CAE (Computer Aided
Engineering)
2 – Системы конструкторского проектирования CAD
(Computer Aided Design).
3 – Системы технологического проектирования CAM
(Computer Aided Manufacturing).
4 - Для совместного функционирования компонентов САПР
различного назначения, координации работы систем
CAE/CAD/CAM, управления проектными данными и
проектированием разрабатываются системы управления
проектными данными PDM (Product Data Management).

10.

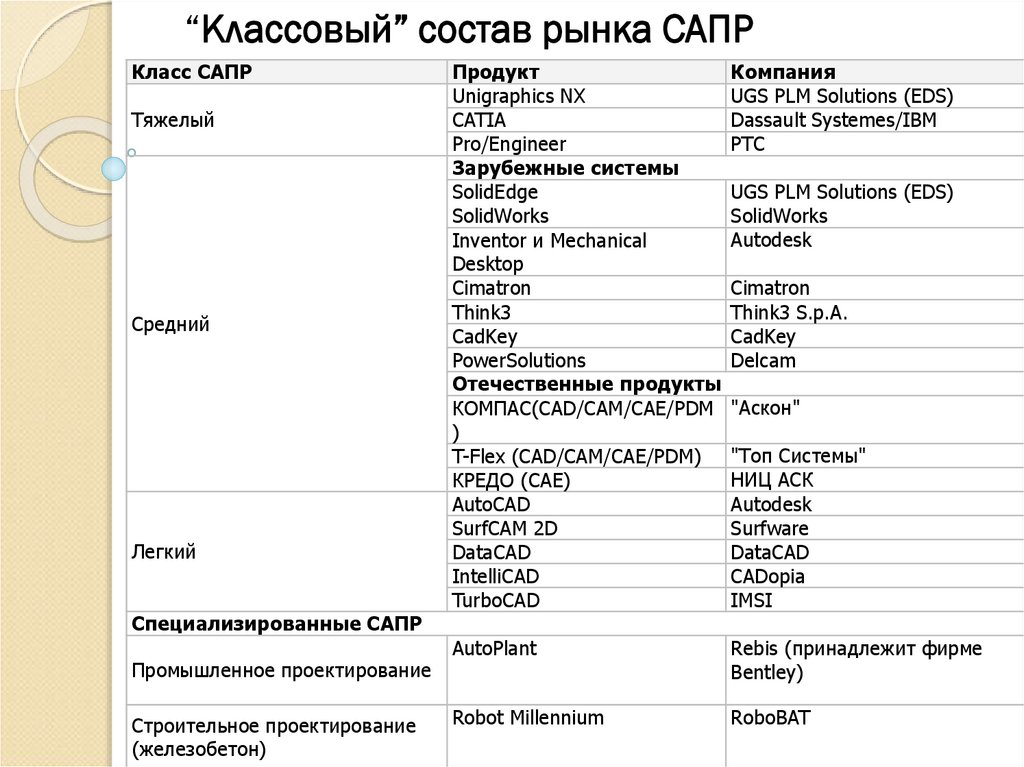

“Классовый” состав рынка САПР
Класс САПР
Тяжелый
Средний
Легкий
Специализированные САПР
Промышленное проектирование
Строительное проектирование
(железобетон)
Продукт
Компания
Unigraphics NX
UGS PLM Solutions (EDS)
CATIA
Dassault Systemes/IBM
Pro/Engineer
PTC
Зарубежные системы
SolidEdge
UGS PLM Solutions (EDS)
SolidWorks
SolidWorks
Autodesk
Inventor и Mechanical
Desktop
Cimatron
Cimatron
Think3
Think3 S.p.A.
CadKey
CadKey
PowerSolutions
Delcam
Отечественные продукты
КОМПАС(CAD/CAM/CAE/PDM "Аскон"
)
T-Flex (CAD/CAM/CAE/PDM) "Топ Системы"
НИЦ АСК
КРЕДО (CAE)
AutoCAD
Autodesk
SurfCAM 2D
Surfware
DataCAD
DataCAD
IntelliCAD
CADopia
TurboCAD
IMSI
AutoPlant
Rebis (принадлежит фирме
Bentley)
Robot Millennium
RoboBAT

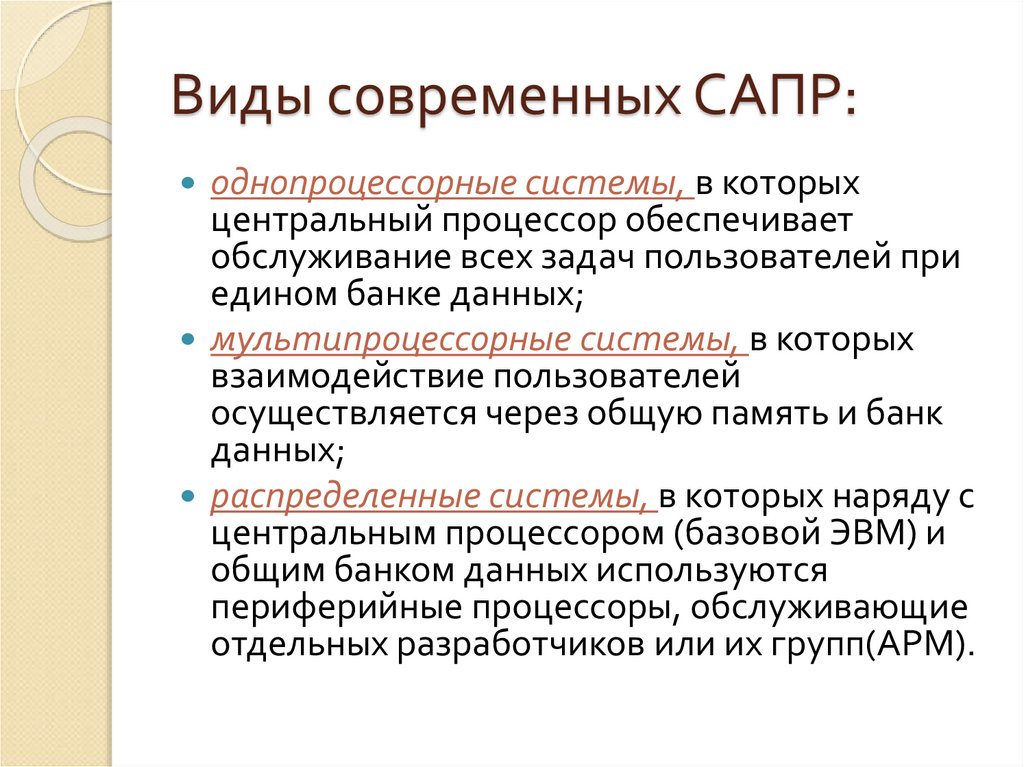

11. Виды современных САПР:

однопроцессорные системы, в которых
центральный процессор обеспечивает
обслуживание всех задач пользователей при
едином банке данных;
мультипроцессорные системы, в которых
взаимодействие пользователей
осуществляется через общую память и банк
данных;
распределенные системы, в которых наряду с
центральным процессором (базовой ЭВМ) и
общим банком данных используются
периферийные процессоры, обслуживающие
отдельных разработчиков или их групп(АРМ).

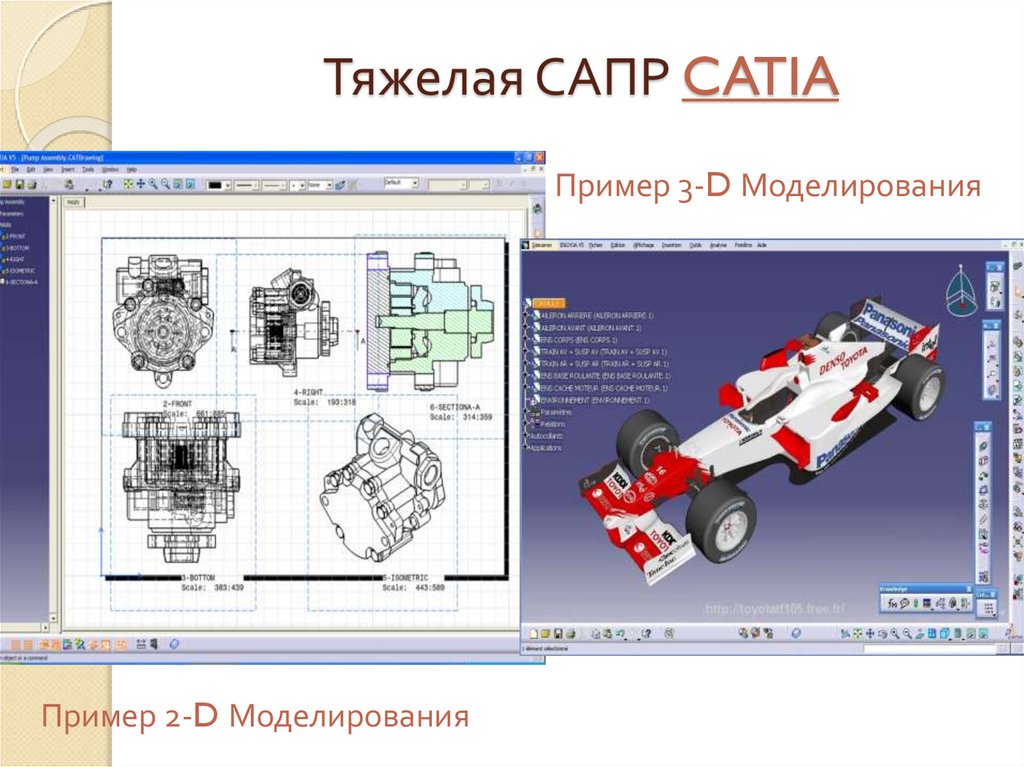

12. Тяжелая САПР CATIA

Пример 3-D Моделирования
Пример 2-D Моделирования

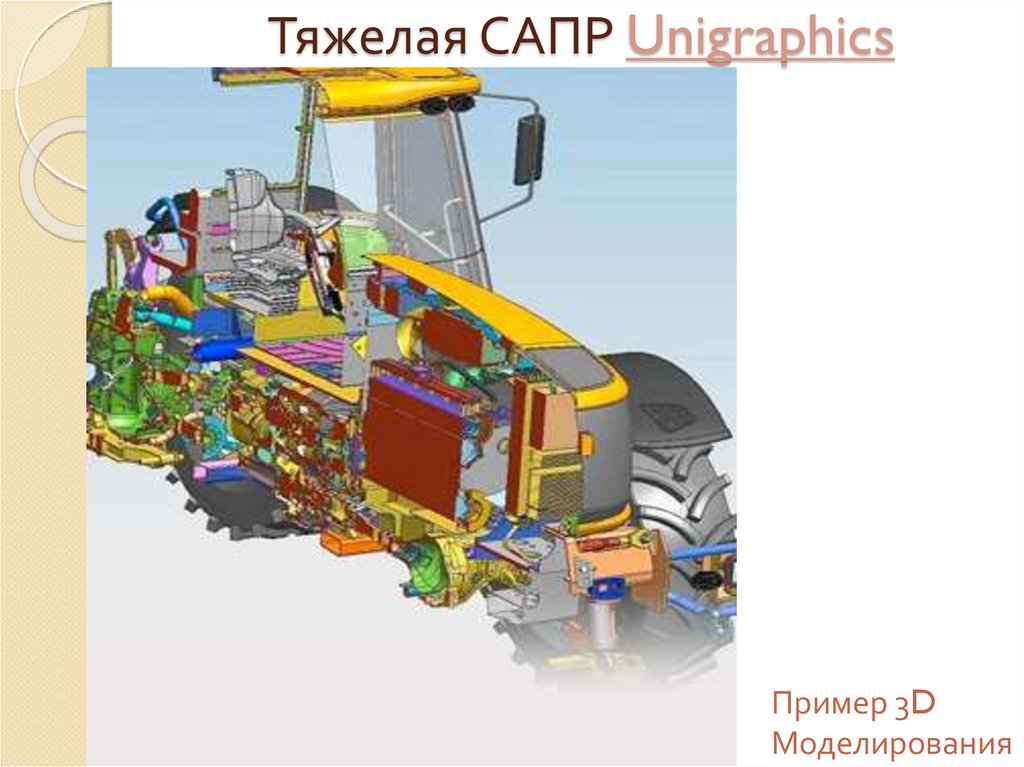

13. Тяжелая САПР Unigraphics

Пример 3D
Моделирования

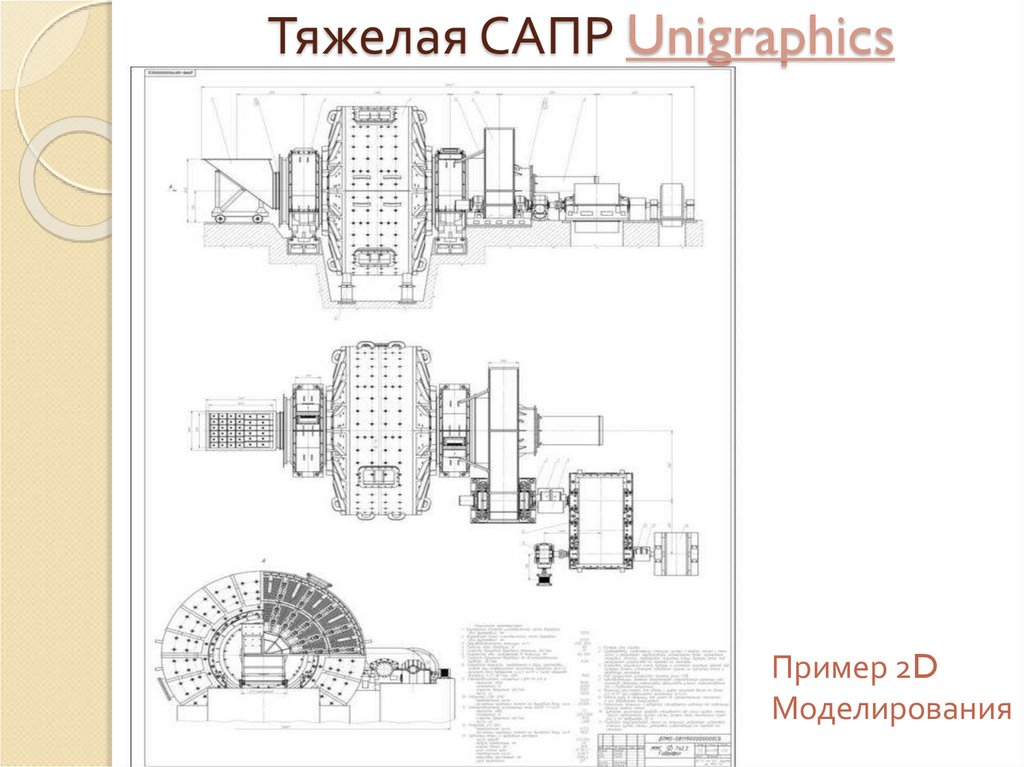

14. Тяжелая САПР Unigraphics

Пример 2D
Моделирования

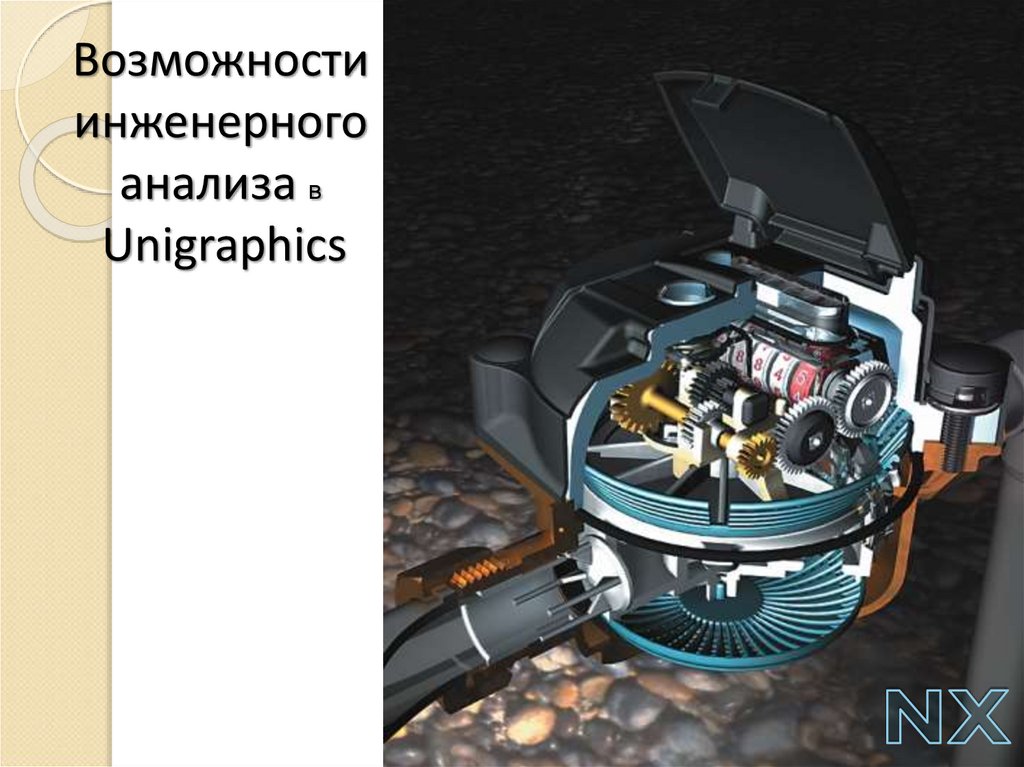

15.

Возможности
инженерного
анализа в
Unigraphics

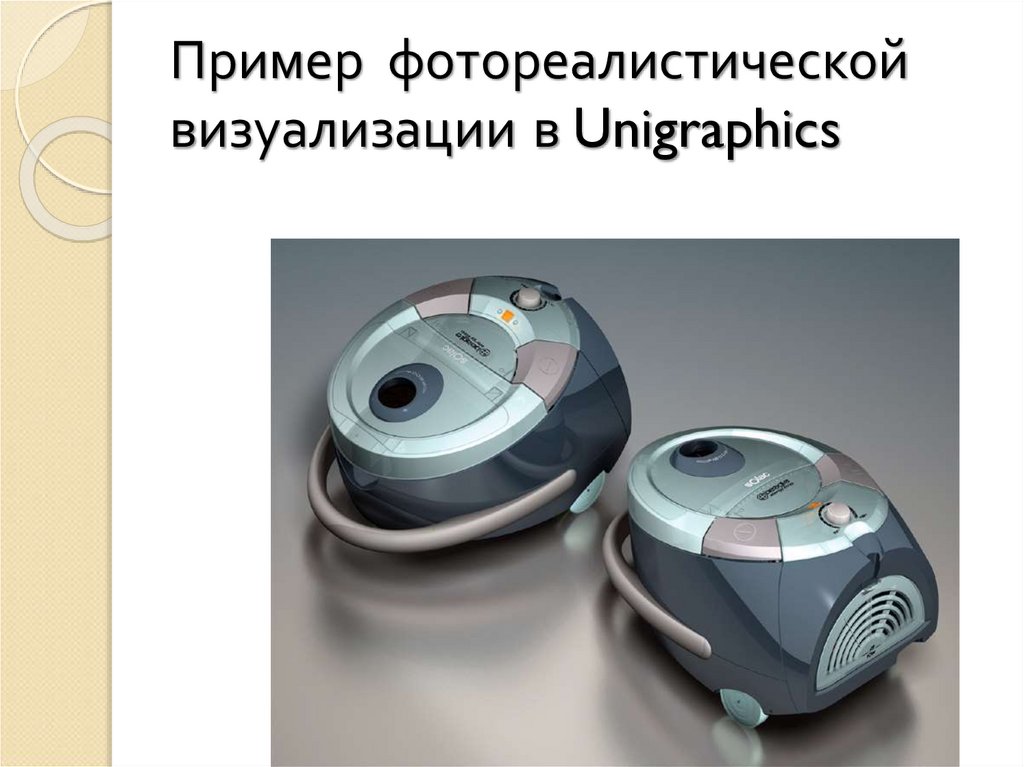

16. Пример фотореалистической визуализации в Unigraphics

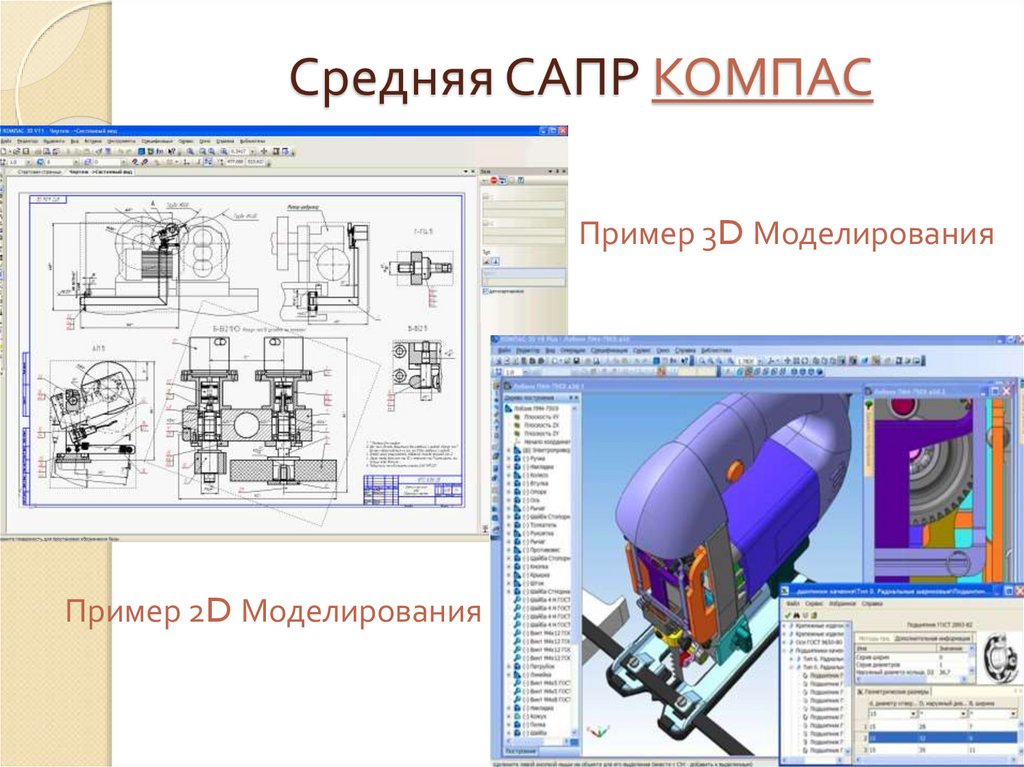

17. Средняя САПР КОМПАС

Пример 3D Моделирования
Пример 2D Моделирования

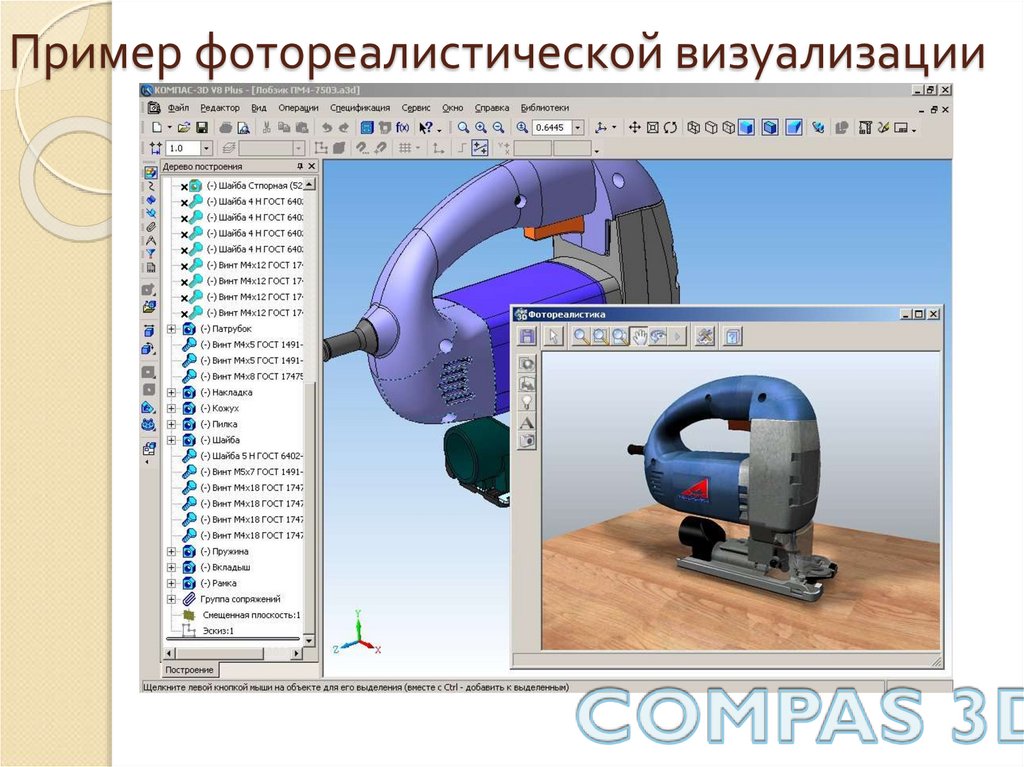

18. Пример фотореалистической визуализации

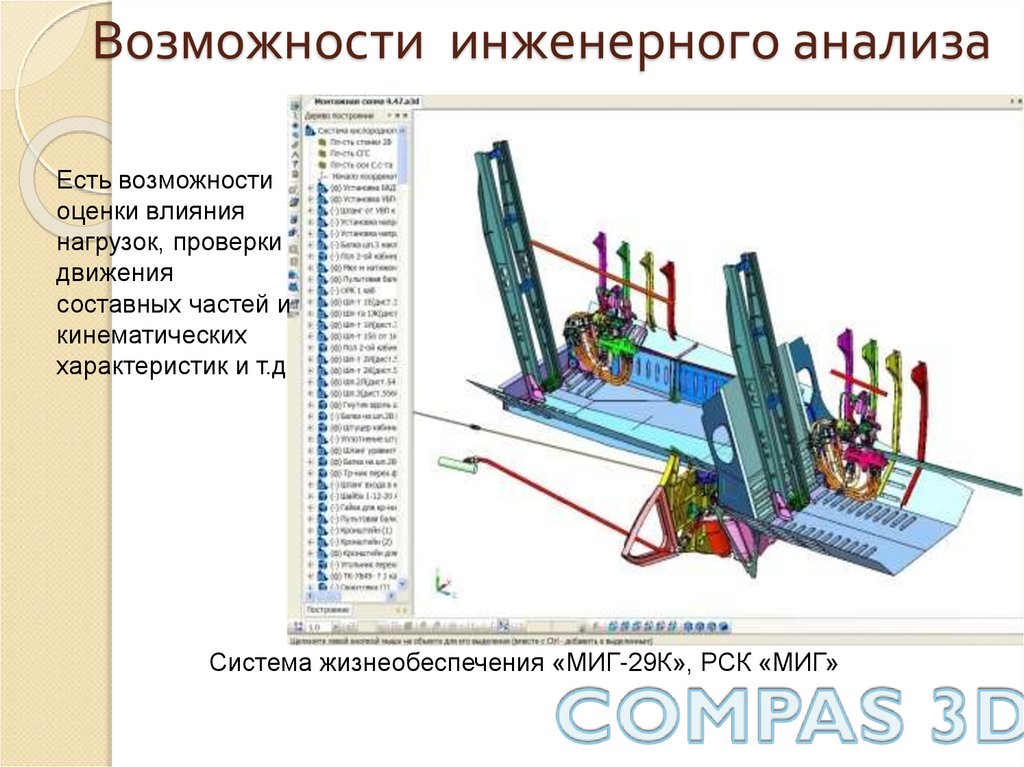

19. Возможности инженерного анализа

Есть возможности
оценки влияния
нагрузок, проверки
движения
составных частей и
кинематических
характеристик и т.д
Система жизнеобеспечения «МИГ-29К», РСК «МИГ»

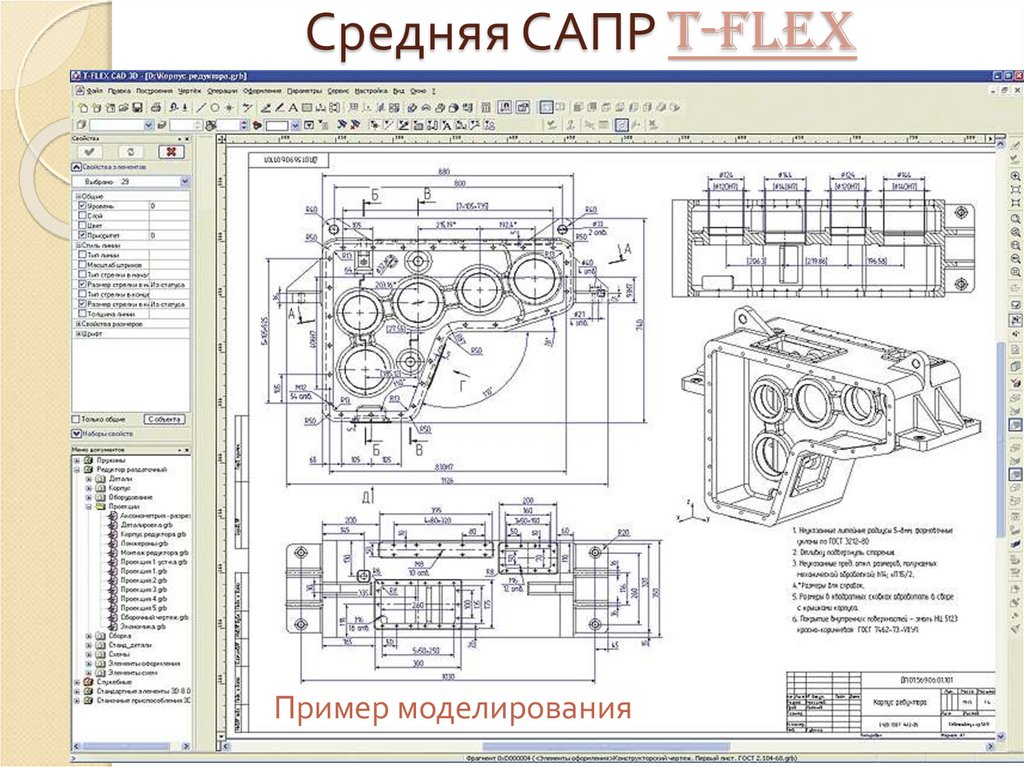

20. Средняя САПР T-FLEX

Пример моделирования

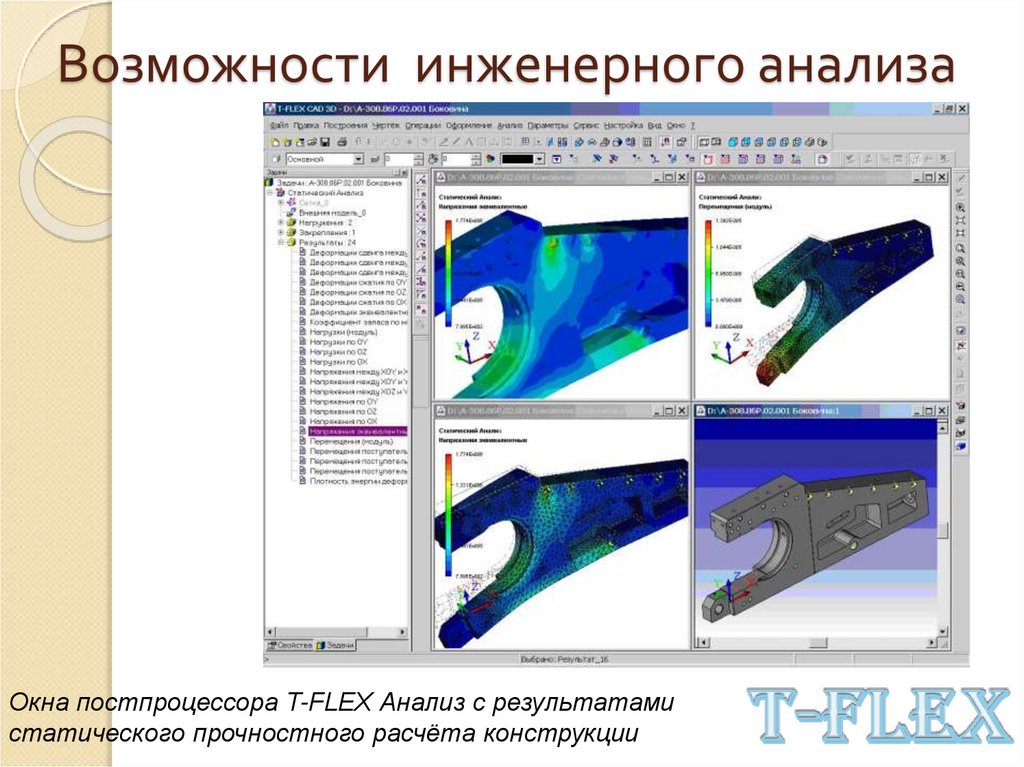

21. Возможности инженерного анализа

Окна постпроцессора T-FLEX Анализ с результатами
статического прочностного расчёта конструкции

22. Пример фотореалистической визуализации
