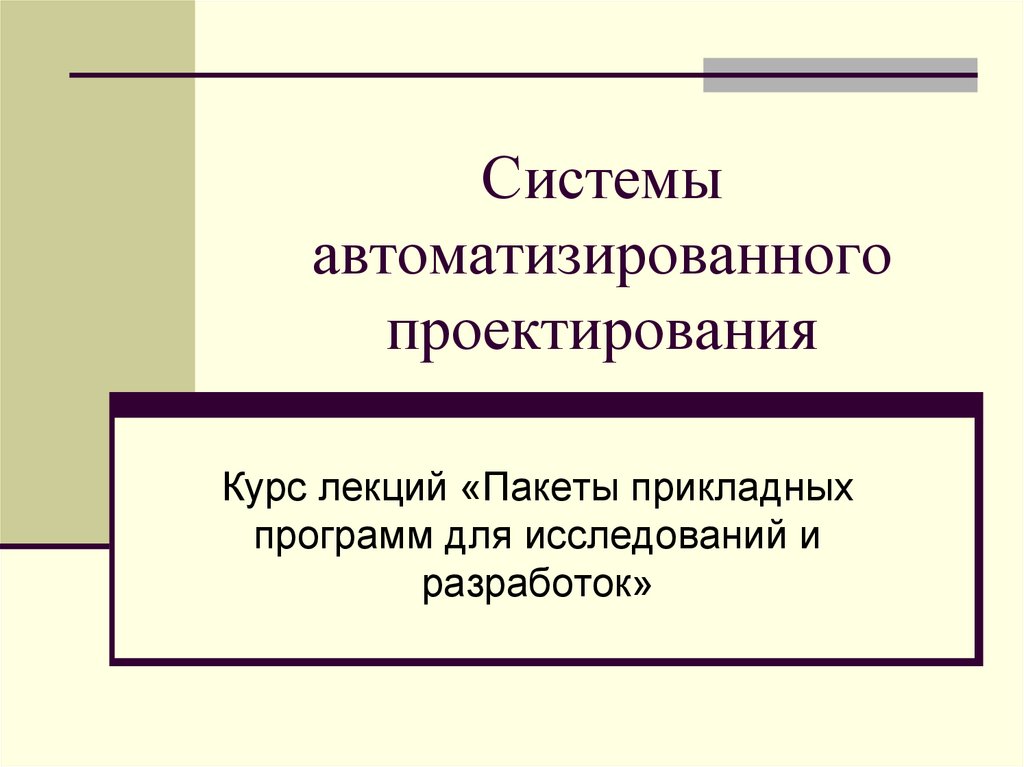

Системы автоматизированного проектирования

1. Системы автоматизированного проектирования

Курс лекций «Пакеты прикладных
программ для исследований и
разработок»

2. САПР

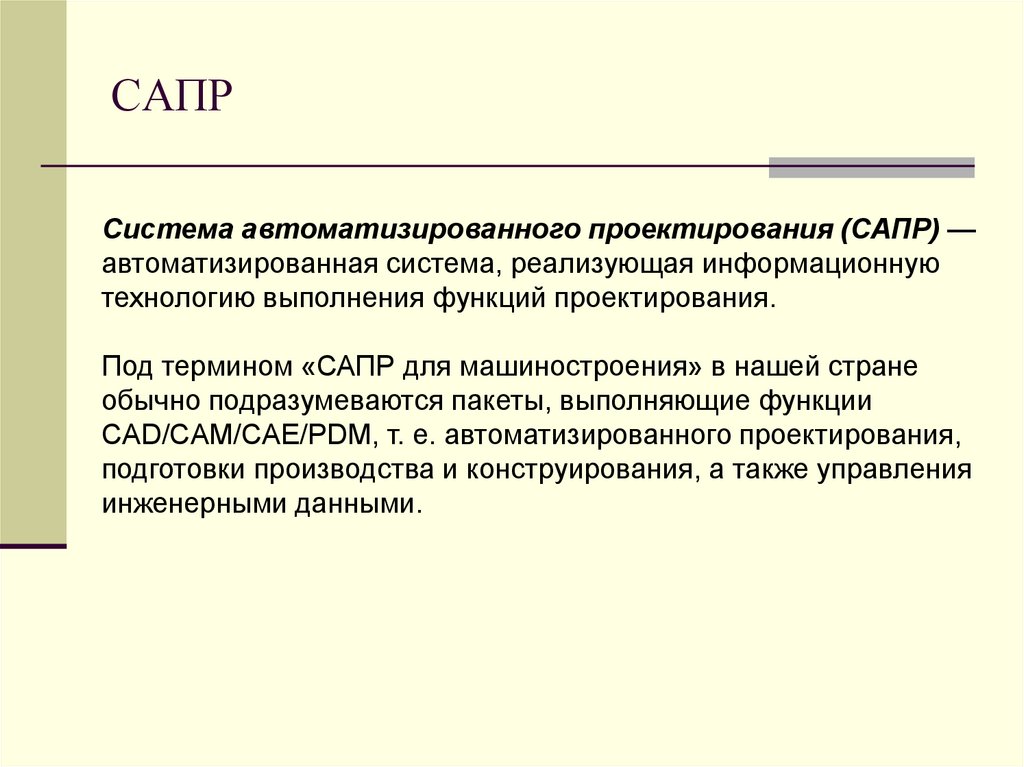

Система автоматизированного проектирования (САПР) —
автоматизированная система, реализующая информационную
технологию выполнения функций проектирования.
Под термином «САПР для машиностроения» в нашей стране
обычно подразумеваются пакеты, выполняющие функции
CAD/CAM/CAE/PDM, т. е. автоматизированного проектирования,
подготовки производства и конструирования, а также управления
инженерными данными.

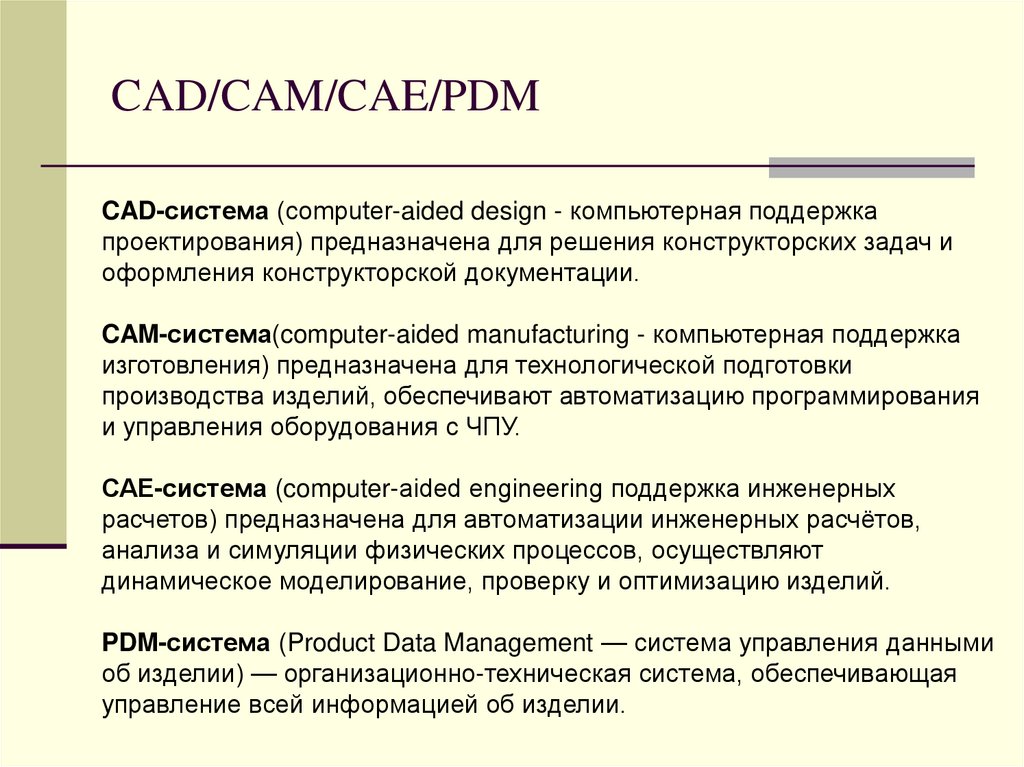

3. CAD/CAM/CAE/PDM

CAD-система (сomputer-aided design - компьютерная поддержка
проектирования) предназначена для решения конструкторских задач и
оформления конструкторской документации.
CAM-система(computer-aided manufacturing - компьютерная поддержка
изготовления) предназначена для технологической подготовки
производства изделий, обеспечивают автоматизацию программирования
и управления оборудования с ЧПУ.
САЕ-система (computer-aided engineering поддержка инженерных
расчетов) предназначена для автоматизации инженерных расчётов,
анализа и симуляции физических процессов, осуществляют
динамическое моделирование, проверку и оптимизацию изделий.
PDM-система (Product Data Management — система управления данными
об изделии) — организационно-техническая система, обеспечивающая
управление всей информацией об изделии.

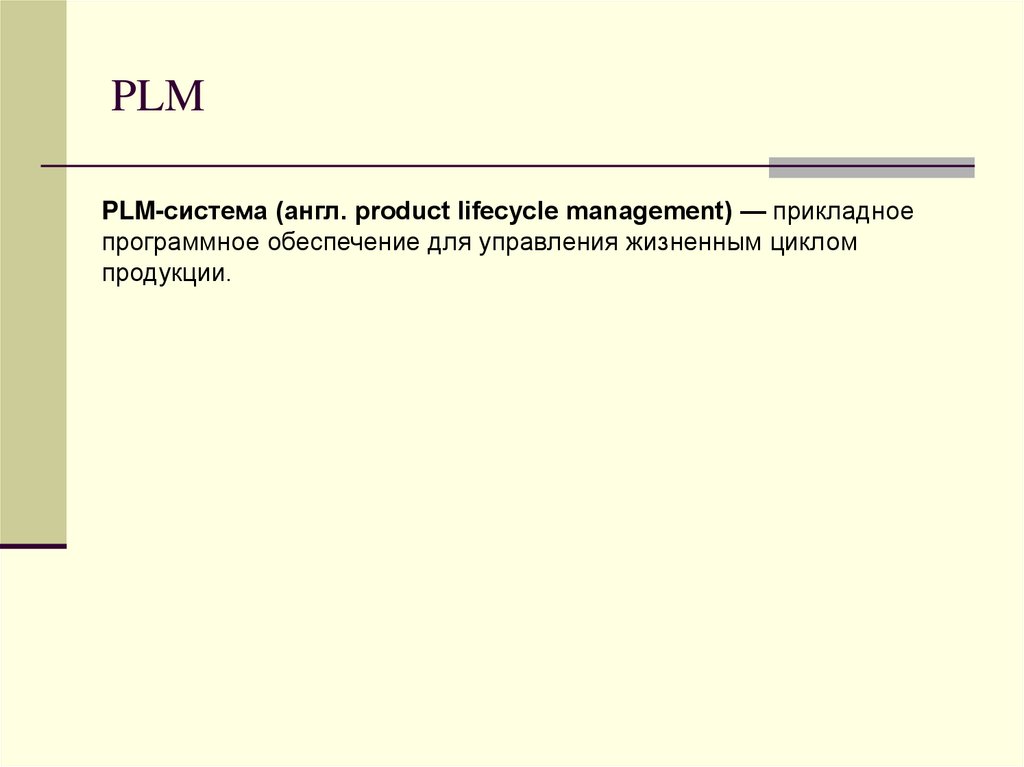

4. PLM

PLM-система (англ. product lifecycle management) — прикладное
программное обеспечение для управления жизненным циклом
продукции.

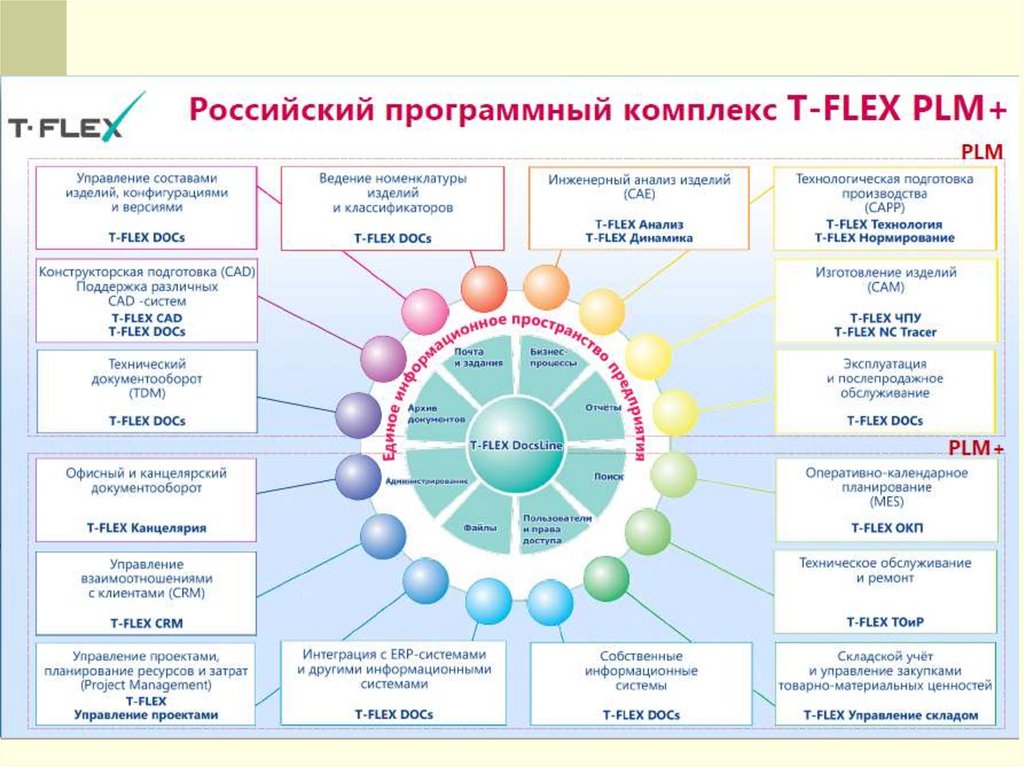

5.

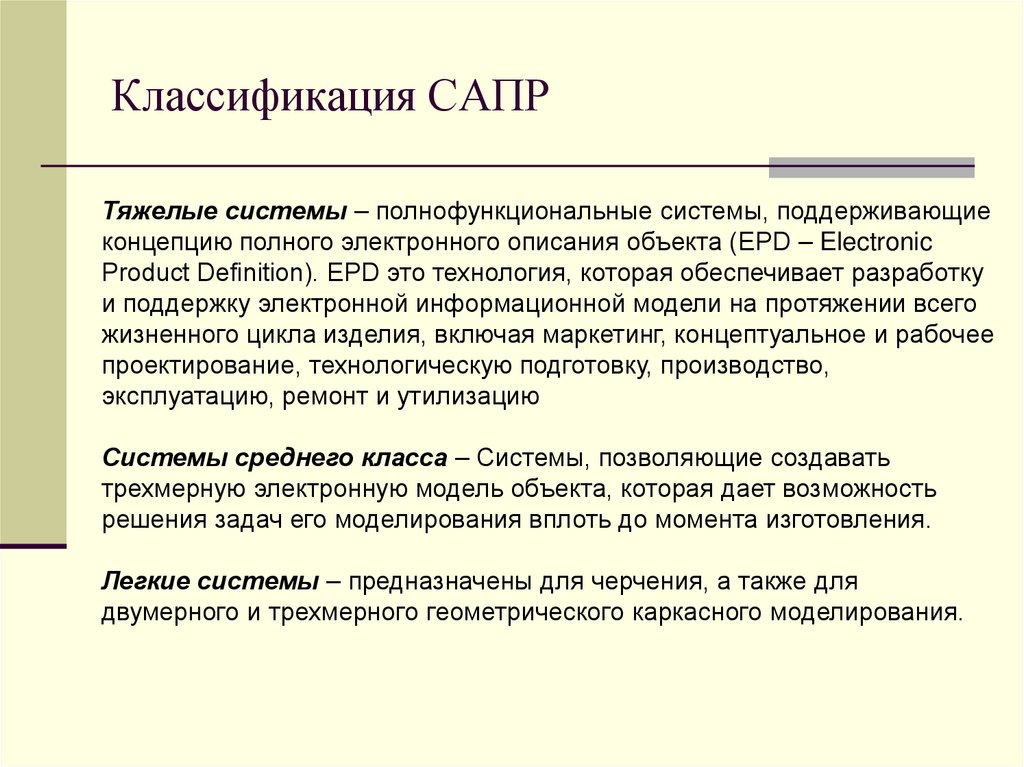

6. Классификация САПР

Тяжелые системы – полнофункциональные системы, поддерживающие
концепцию полного электронного описания объекта (EPD – Electronic
Product Definition). EPD это технология, которая обеспечивает разработку
и поддержку электронной информационной модели на протяжении всего
жизненного цикла изделия, включая маркетинг, концептуальное и рабочее
проектирование, технологическую подготовку, производство,
эксплуатацию, ремонт и утилизацию
Системы среднего класса – Системы, позволяющие создавать
трехмерную электронную модель объекта, которая дает возможность
решения задач его моделирования вплоть до момента изготовления.
Легкие системы – предназначены для черчения, а также для
двумерного и трехмерного геометрического каркасного моделирования.

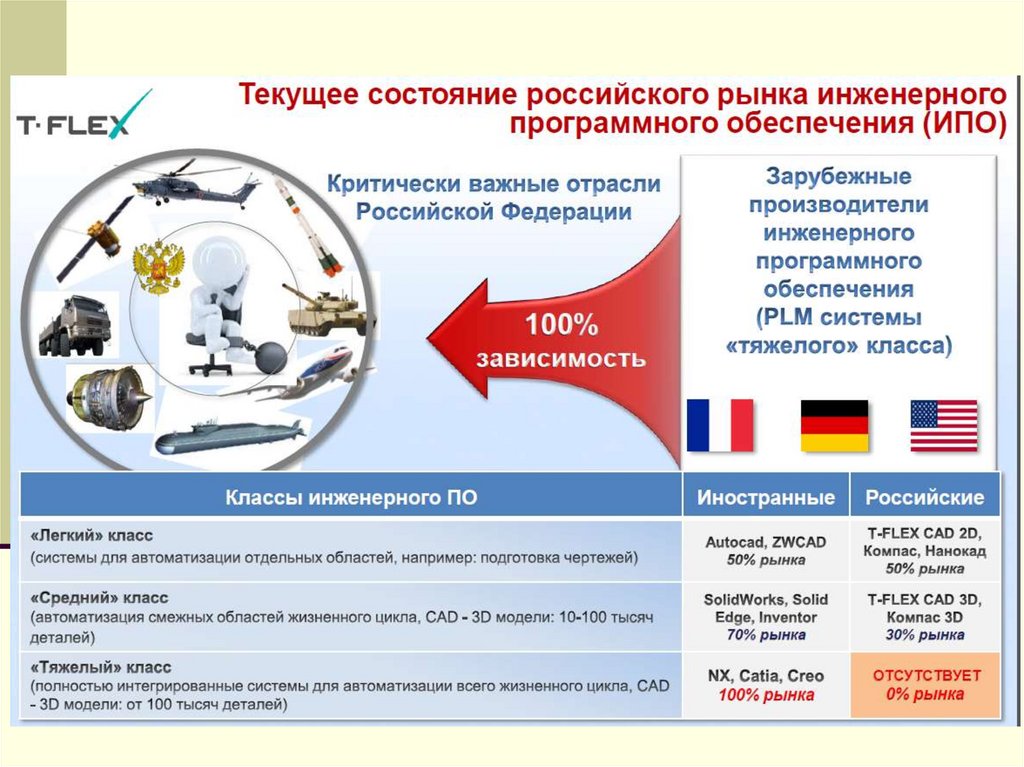

7.

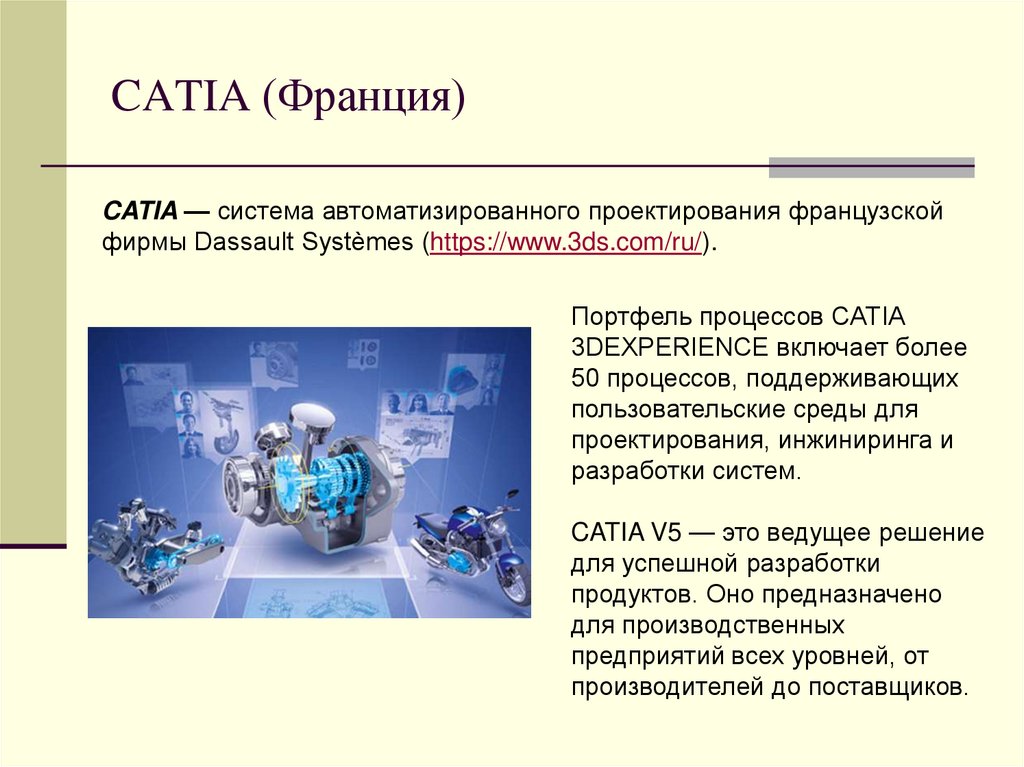

8. CATIA (Франция)

CATIA — система автоматизированного проектирования французской
фирмы Dassault Systèmes (https://www.3ds.com/ru/).
Портфель процессов CATIA
3DEXPERIENCE включает более
50 процессов, поддерживающих
пользовательские среды для
проектирования, инжиниринга и
разработки систем.
CATIA V5 — это ведущее решение
для успешной разработки
продуктов. Оно предназначено
для производственных
предприятий всех уровней, от
производителей до поставщиков.

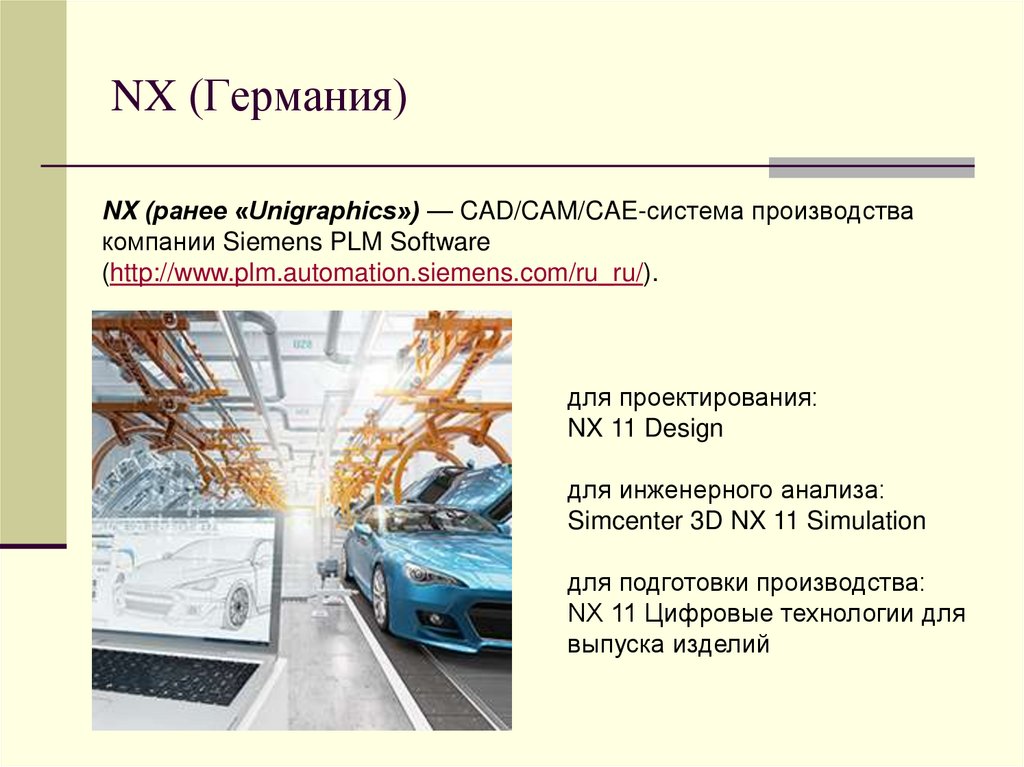

9. NX (Германия)

NX (ранее «Unigraphics») — CAD/CAM/CAE-система производства
компании Siemens PLM Software
(http://www.plm.automation.siemens.com/ru_ru/).
для проектирования:
NX 11 Design
для инженерного анализа:
Simcenter 3D NX 11 Simulation
для подготовки производства:
NX 11 Цифровые технологии для
выпуска изделий

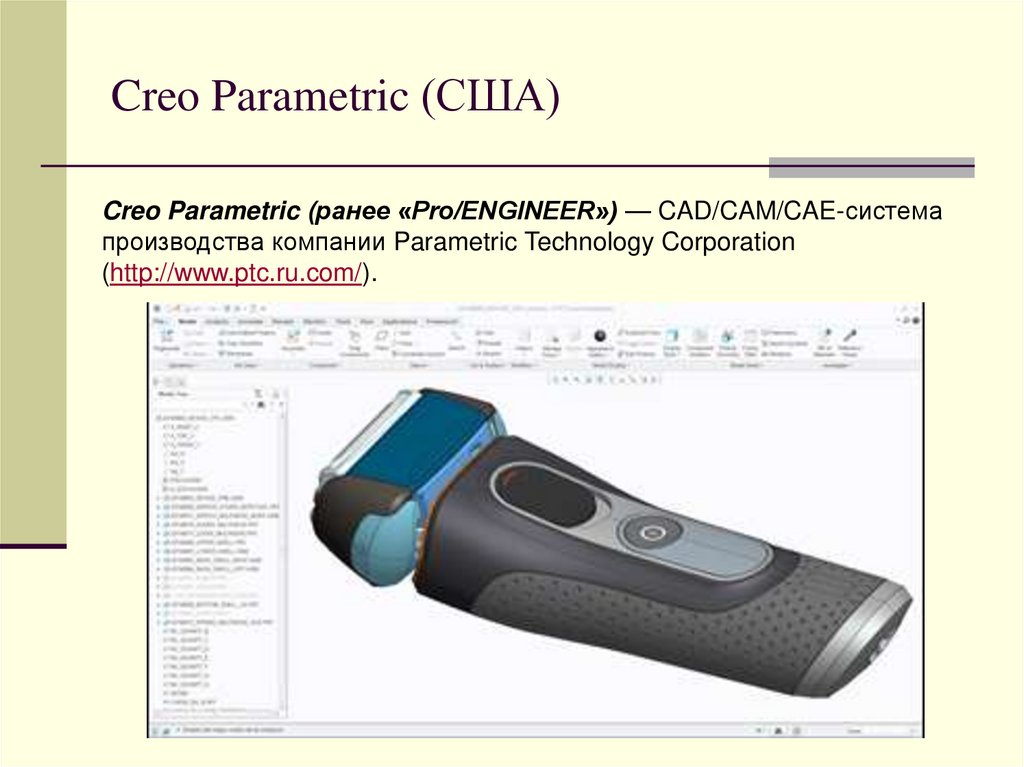

10. Creo Parametric (США)

Creo Parametric (ранее «Pro/ENGINEER») — CAD/CAM/CAE-система
производства компании Parametric Technology Corporation
(http://www.ptc.ru.com/).

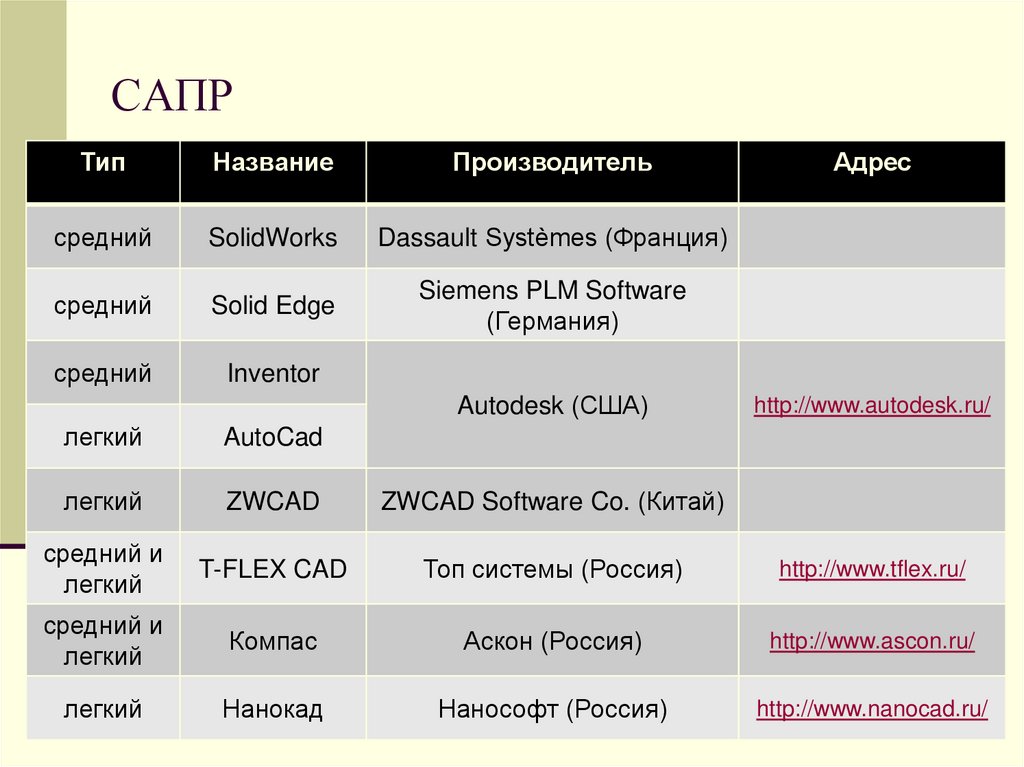

11. САПР

Тип
Название
Производитель
средний
SolidWorks
Dassault Systèmes (Франция)
средний
Solid Edge
Siemens PLM Software
(Германия)
средний
Inventor
Autodesk (США)
Адрес
http://www.autodesk.ru/
легкий
AutoCad
легкий
ZWCAD
ZWCAD Software Co. (Китай)
средний и
легкий
T-FLEX CAD
Топ системы (Россия)
http://www.tflex.ru/
средний и
легкий
Компас
Аскон (Россия)
http://www.ascon.ru/
легкий
Нанокад
Нанософт (Россия)
http://www.nanocad.ru/
