Датчик концентрации “SMART-PULP”

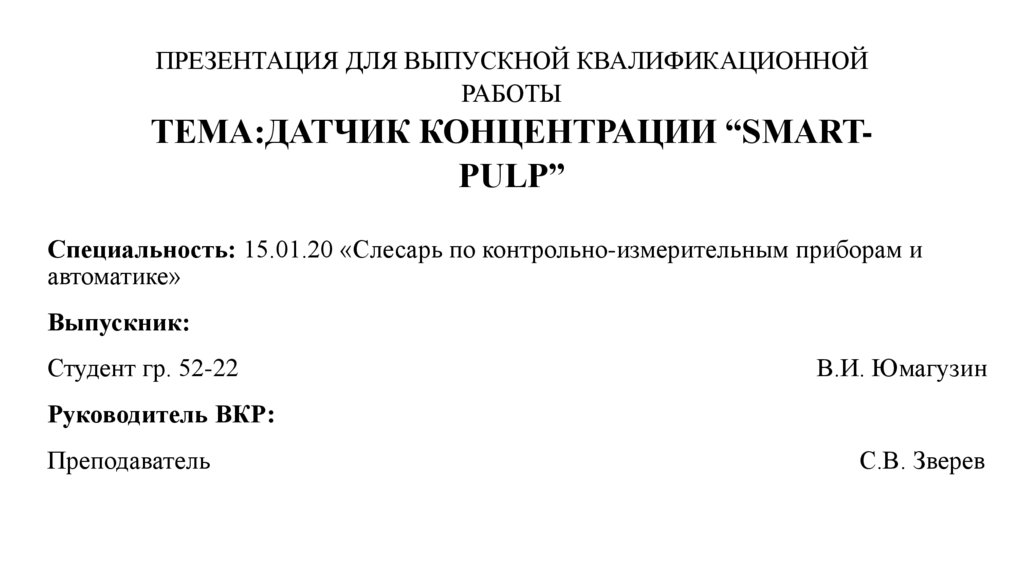

1. ПРЕЗЕНТАЦИЯ ДЛЯ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ РАБОТЫ ТЕМА:ДАТЧИК КОНЦЕНТРАЦИИ “SMART-PULP”

ПРЕЗЕНТАЦИЯ ДЛЯ ВЫПУСКНОЙ КВАЛИФИКАЦИОННОЙ
РАБОТЫ
ТЕМА:ДАТЧИК КОНЦЕНТРАЦИИ “SMARTPULP”
Специальность: 15.01.20 «Слесарь по контрольно-измерительным приборам и
автоматике»
Выпускник:
Студент гр. 52-22
В.И. Юмагузин
Руководитель ВКР:
Преподаватель
С.В. Зверев

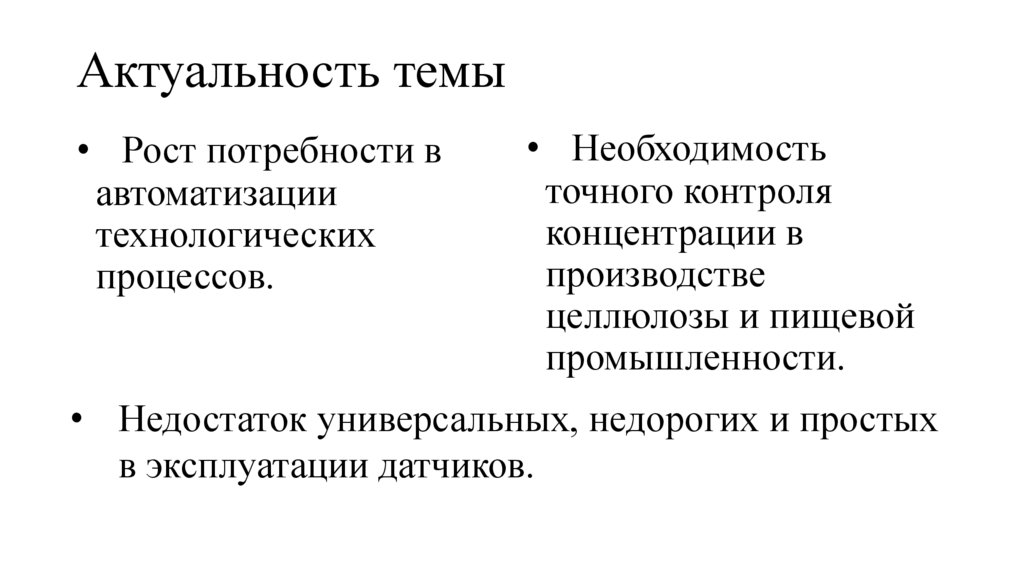

2. Актуальность темы

• Рост потребности в
автоматизации
технологических
процессов.
• Необходимость
точного контроля
концентрации в
производстве
целлюлозы и пищевой
промышленности.
• Недостаток универсальных, недорогих и простых
в эксплуатации датчиков.

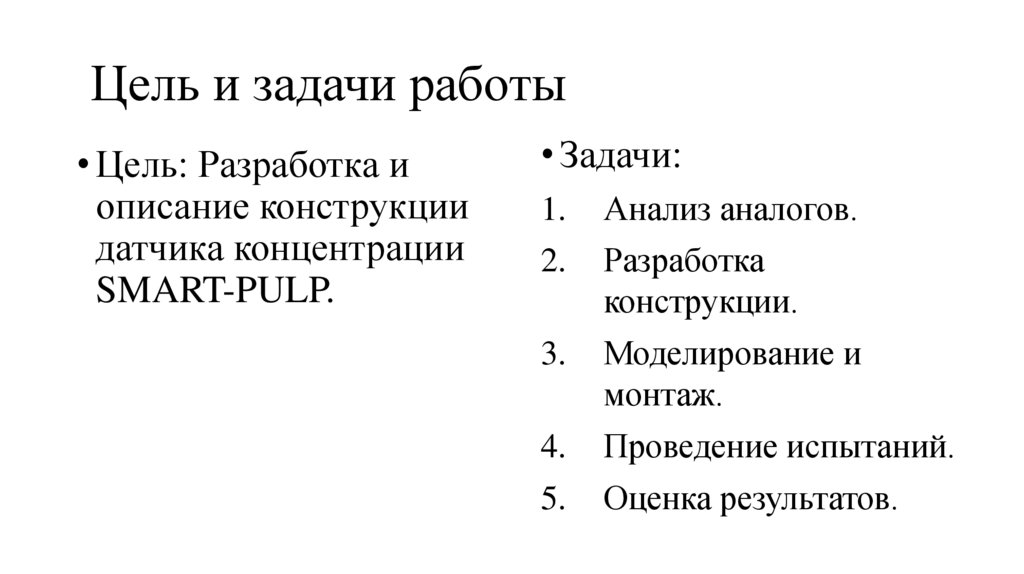

3. Цель и задачи работы

• Цель: Разработка и
описание конструкции
датчика концентрации
SMART-PULP.
• Задачи:
1.
Анализ аналогов.
2.
Разработка
конструкции.
3.
Моделирование и
монтаж.
4.
Проведение испытаний.
5.
Оценка результатов.

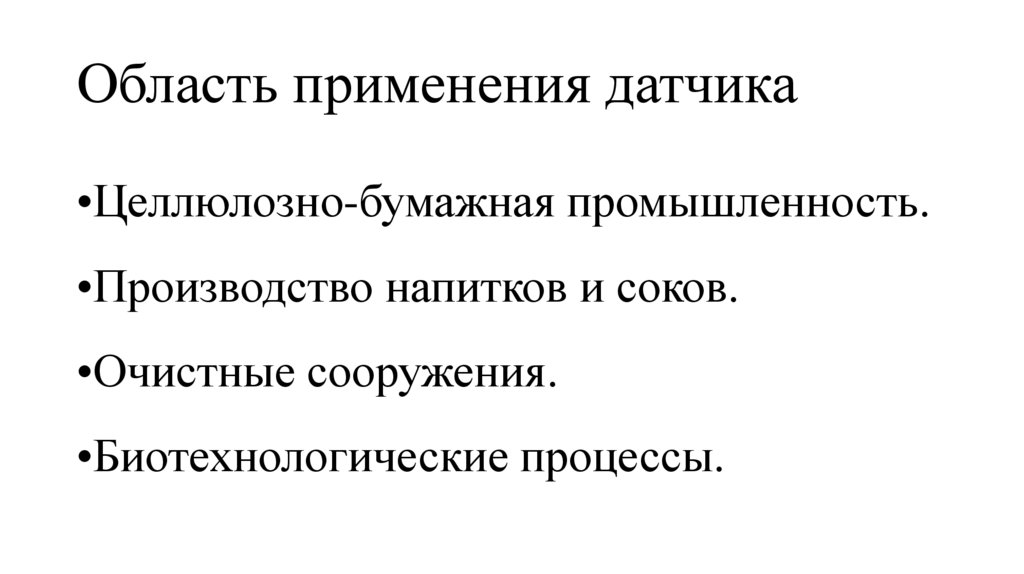

4. Область применения датчика

•Целлюлозно-бумажная промышленность.
•Производство напитков и соков.
•Очистные сооружения.
•Биотехнологические процессы.

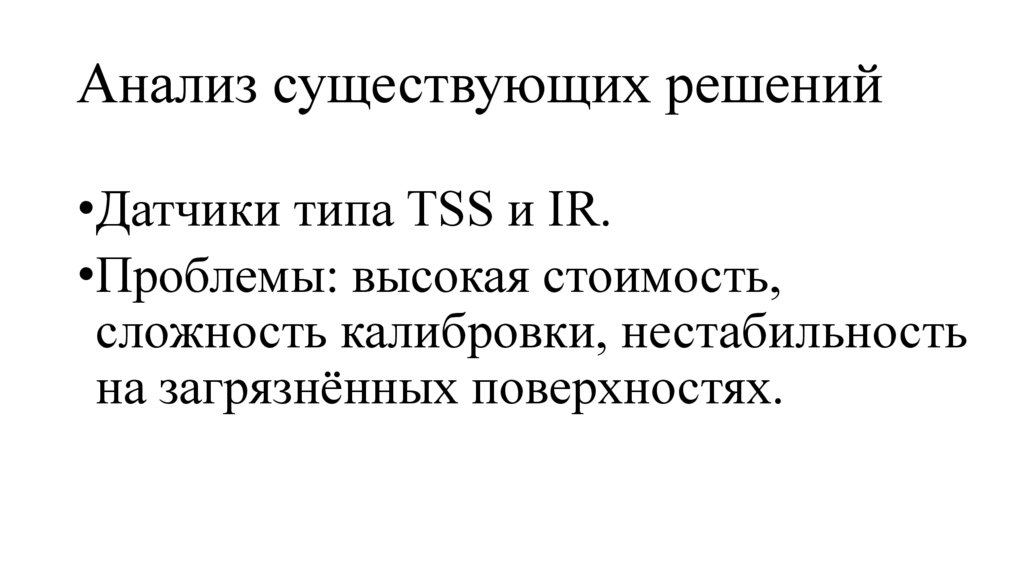

5. Анализ существующих решений

•Датчики типа TSS и IR.
•Проблемы: высокая стоимость,
сложность калибровки, нестабильность
на загрязнённых поверхностях.

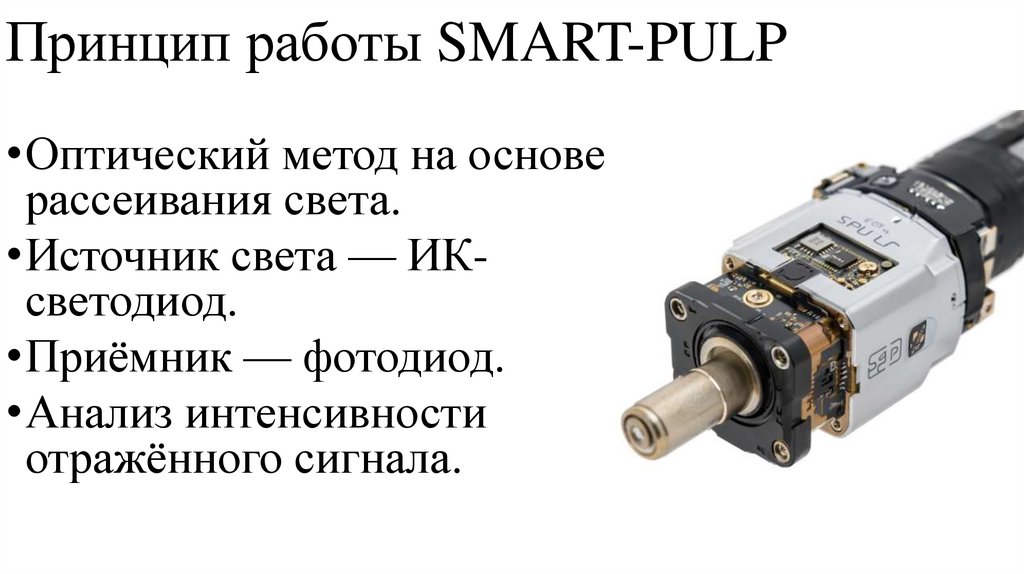

6. Принцип работы SMART-PULP

•Оптический метод на основе
рассеивания света.
•Источник света — ИКсветодиод.
•Приёмник — фотодиод.
•Анализ интенсивности
отражённого сигнала.

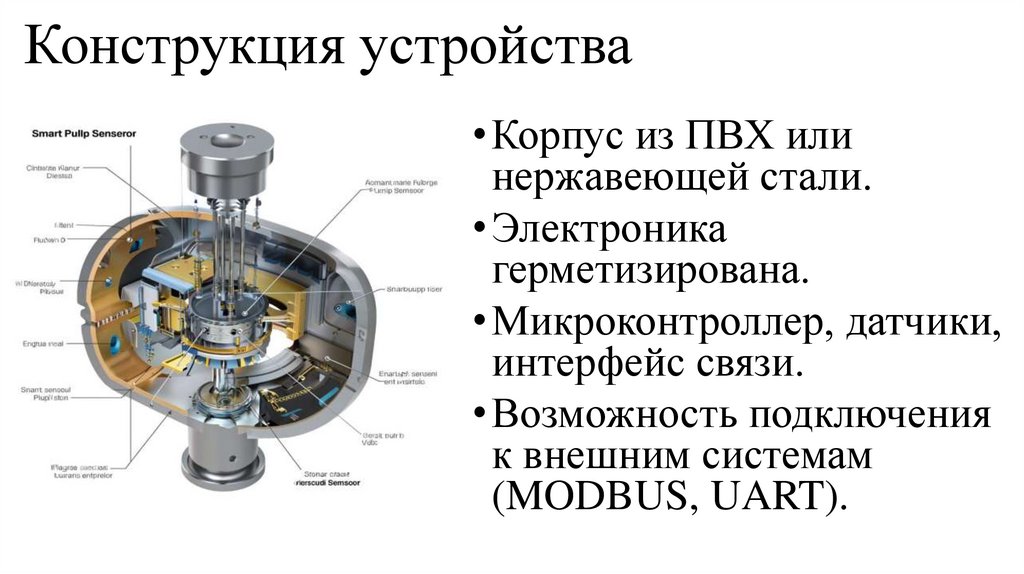

7. Конструкция устройства

• Корпус из ПВХ или
нержавеющей стали.
• Электроника
герметизирована.
• Микроконтроллер, датчики,
интерфейс связи.
• Возможность подключения
к внешним системам
(MODBUS, UART).

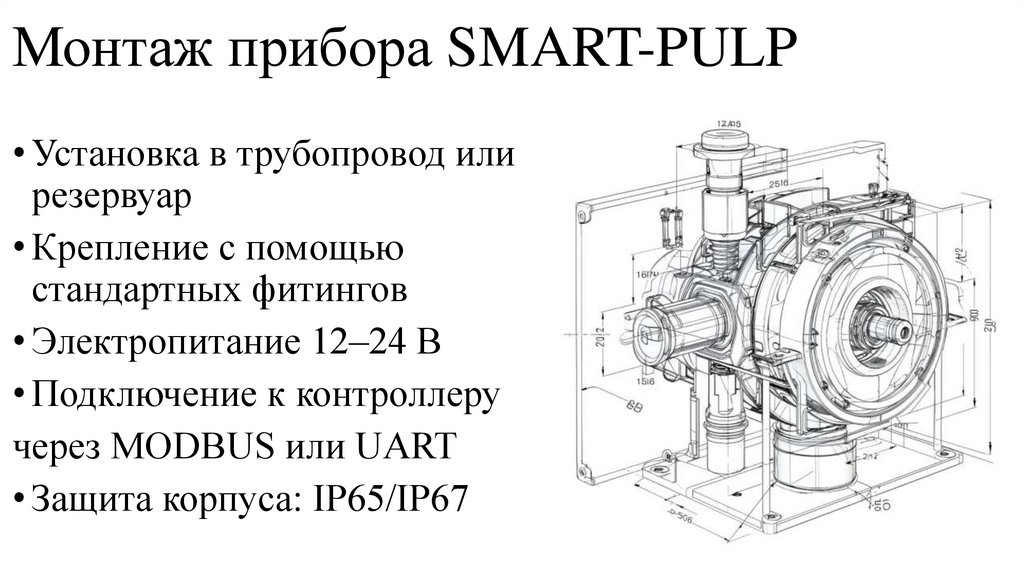

8. Монтаж прибора SMART-PULP

• Установка в трубопровод или
резервуар
• Крепление с помощью
стандартных фитингов
• Электропитание 12–24 В
• Подключение к контроллеру
через MODBUS или UART
• Защита корпуса: IP65/IP67

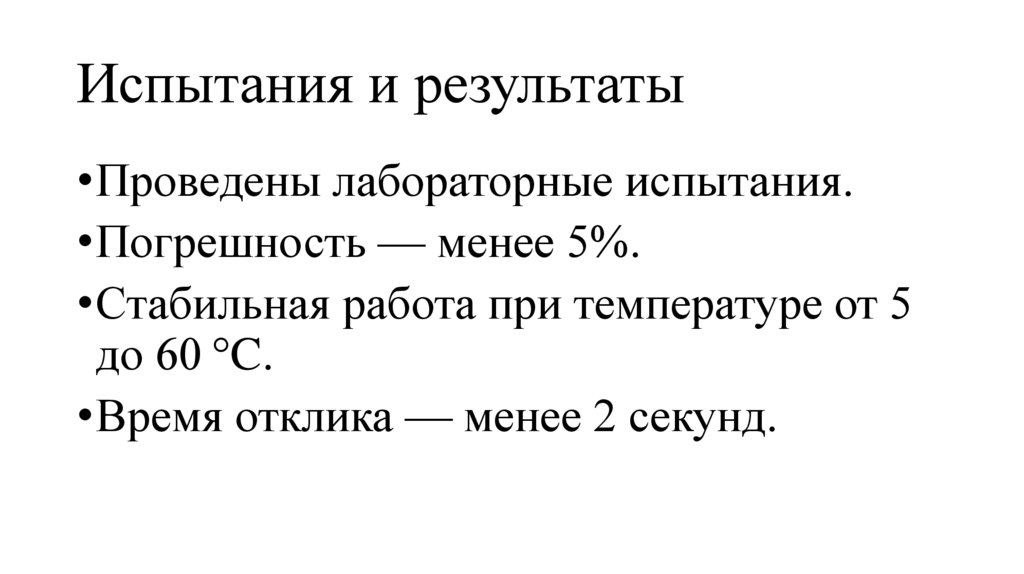

9. Испытания и результаты

•Проведены лабораторные испытания.
•Погрешность — менее 5%.
•Стабильная работа при температуре от 5
до 60 °C.
•Время отклика — менее 2 секунд.

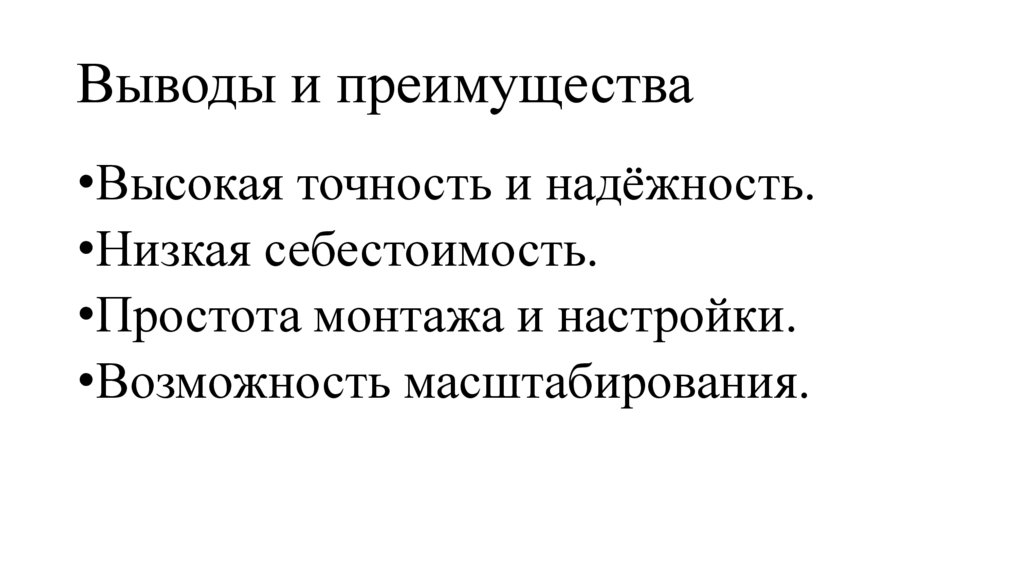

10. Выводы и преимущества

•Высокая точность и надёжность.
•Низкая себестоимость.
•Простота монтажа и настройки.
•Возможность масштабирования.
