Камеральная обработка результатов инженерно-геодезических изысканий для разработки проектно-сметной документации

1.

Камеральная обработка результатов инженерногеодезических изысканий для разработки проектно-сметной
документации на строительство завода железобетонных
изделий в составе промышленного комплекса ЕКАДЮжный 2
МЕН-142101, Долматов Кирилл, Бобков
Максим, Левин Илья, Мазунин Илья,
Лобов Руслан

2.

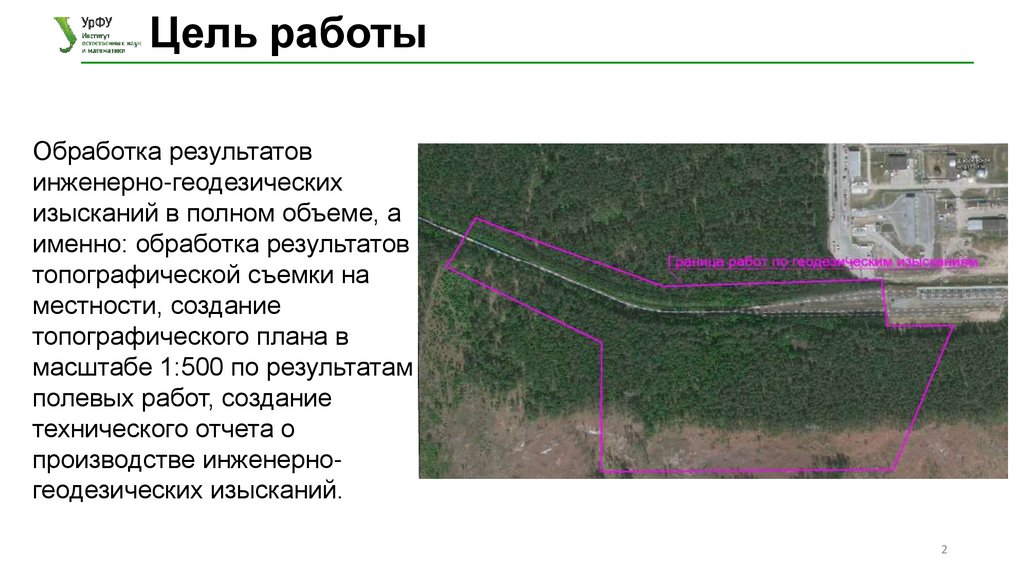

Цель работы
Обработка результатов
инженерно-геодезических
изысканий в полном объеме, а
именно: обработка результатов
топографической съемки на
местности, создание
топографического плана в
масштабе 1:500 по результатам
полевых работ, создание
технического отчета о
производстве инженерногеодезических изысканий.
2

3.

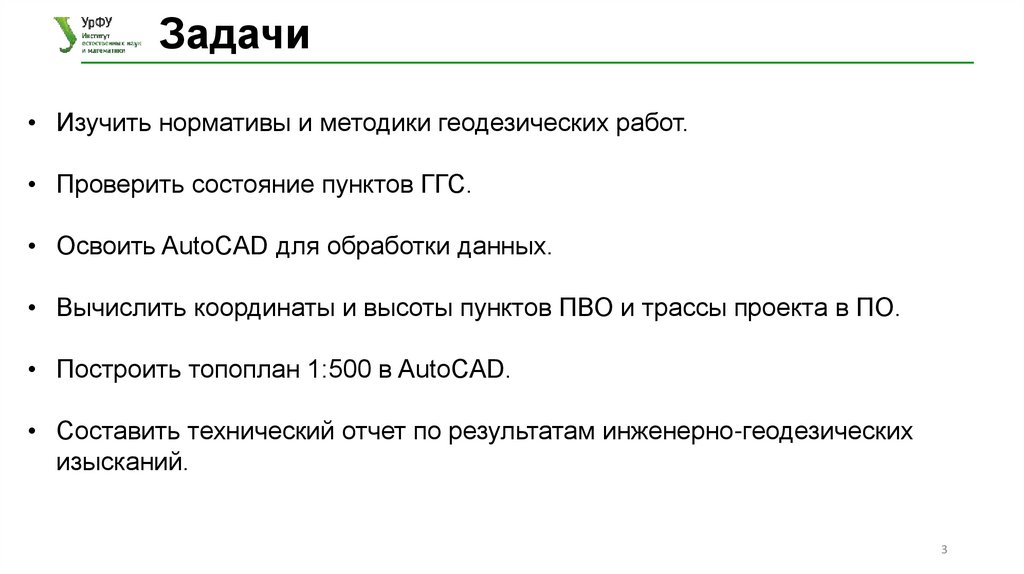

Задачи
• Изучить нормативы и методики геодезических работ.
• Проверить состояние пунктов ГГС.
• Освоить AutoCAD для обработки данных.
• Вычислить координаты и высоты пунктов ПВО и трассы проекта в ПО.
• Построить топоплан 1:500 в AutoCAD.
• Составить технический отчет по результатам инженерно-геодезических
изысканий.
3

4.

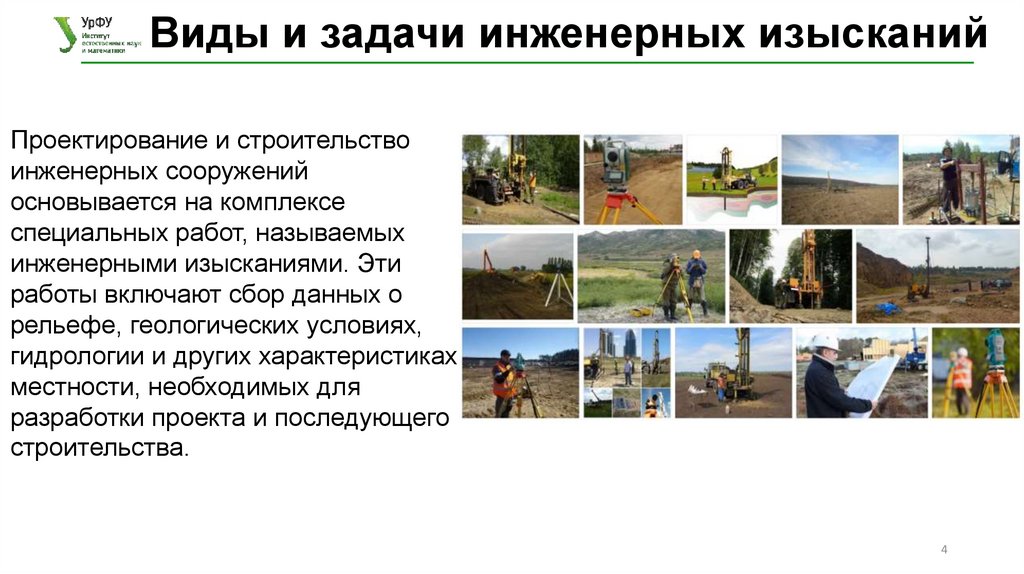

Виды и задачи инженерных изысканий
Проектирование и строительство
инженерных сооружений
основывается на комплексе
специальных работ, называемых
инженерными изысканиями. Эти
работы включают сбор данных о
рельефе, геологических условиях,
гидрологии и других характеристиках
местности, необходимых для
разработки проекта и последующего
строительства.
4

5.

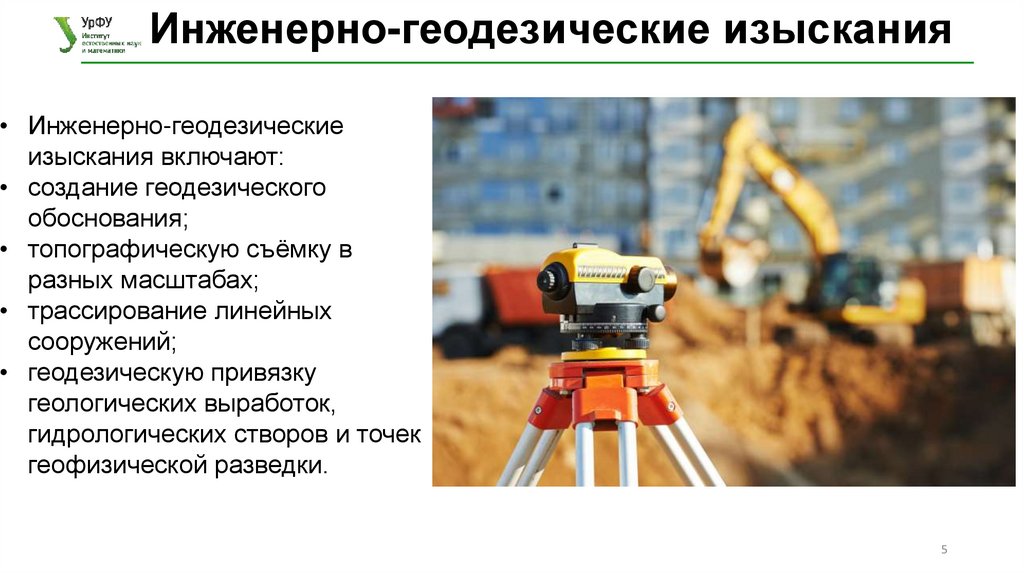

Инженерно-геодезические изыскания
• Инженерно-геодезические
изыскания включают:
• создание геодезического
обоснования;
• топографическую съёмку в
разных масштабах;
• трассирование линейных
сооружений;
• геодезическую привязку
геологических выработок,
гидрологических створов и точек
геофизической разведки.
5

6.

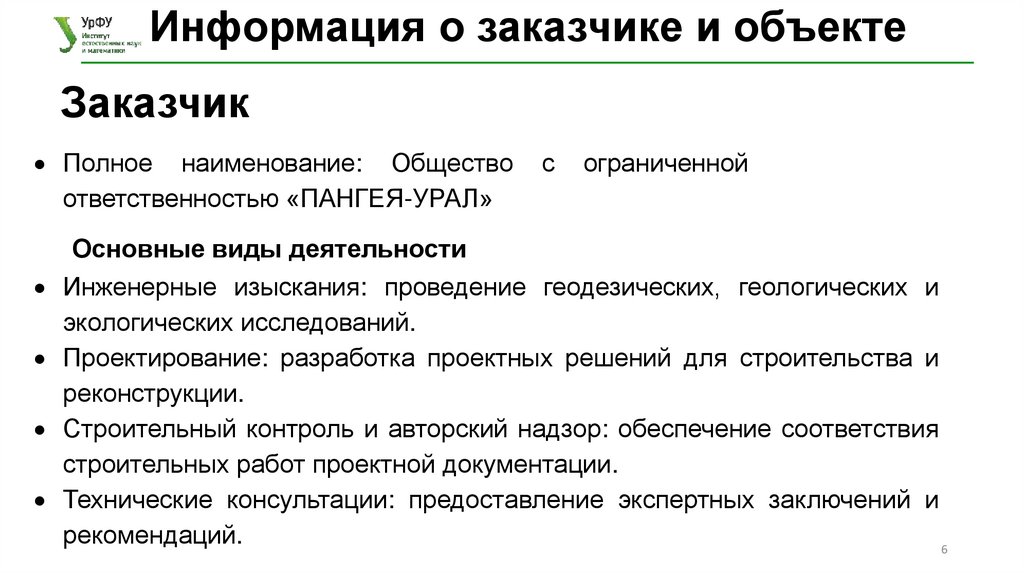

Информация о заказчике и объекте
Заказчик
Полное наименование: Общество
ответственностью «ПАНГЕЯ-УРАЛ»
с
ограниченной
Основные виды деятельности
Инженерные изыскания: проведение геодезических, геологических и
экологических исследований.
Проектирование: разработка проектных решений для строительства и
реконструкции.
Строительный контроль и авторский надзор: обеспечение соответствия
строительных работ проектной документации.
Технические консультации: предоставление экспертных заключений и
рекомендаций.
6

7.

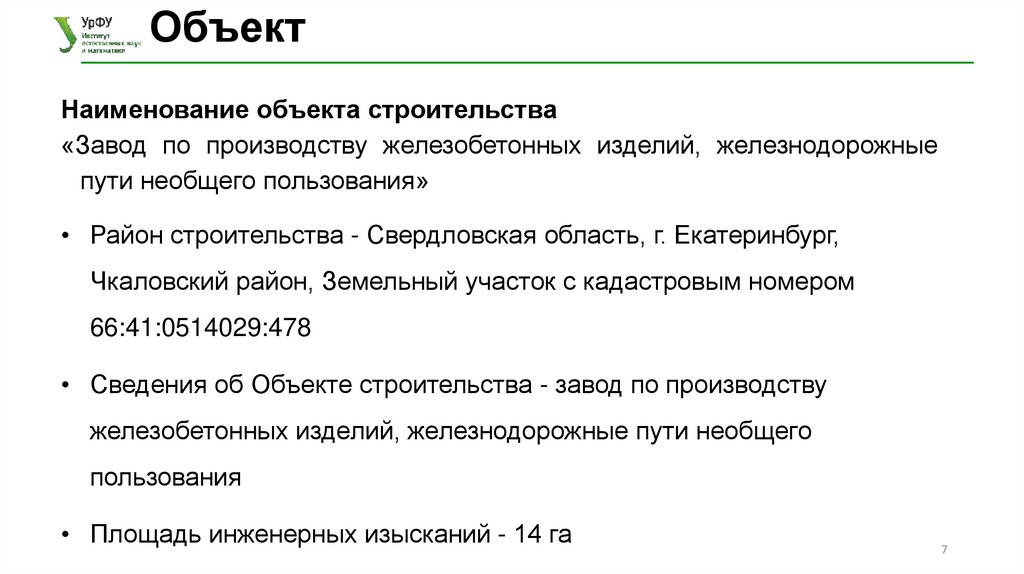

Объект
Наименование объекта строительства
«Завод по производству железобетонных изделий, железнодорожные
пути необщего пользования»
• Район строительства - Свердловская область, г. Екатеринбург,
Чкаловский район, Земельный участок с кадастровым номером
66:41:0514029:478
• Сведения об Объекте строительства - завод по производству
железобетонных изделий, железнодорожные пути необщего
пользования
• Площадь инженерных изысканий - 14 га
7

8.

Практическая часть
В данной работе мы будем работать в
программе AutoCAD
AutoCAD — программный комплекс для
создания чертежей и проектирования в
разных областях, таких как
машиностроение, строительство,
архитектура и другие
8

9.

Ход работы
Заказчик отправил чертежи, в
которых были указаны высотные
отметки точек, высотные отметки
рельсов железной дороги. С
помощью копирования с
исходными координатами мы
переместили железную дорогу
на чертёж со всеми высотными
отметками других объектов

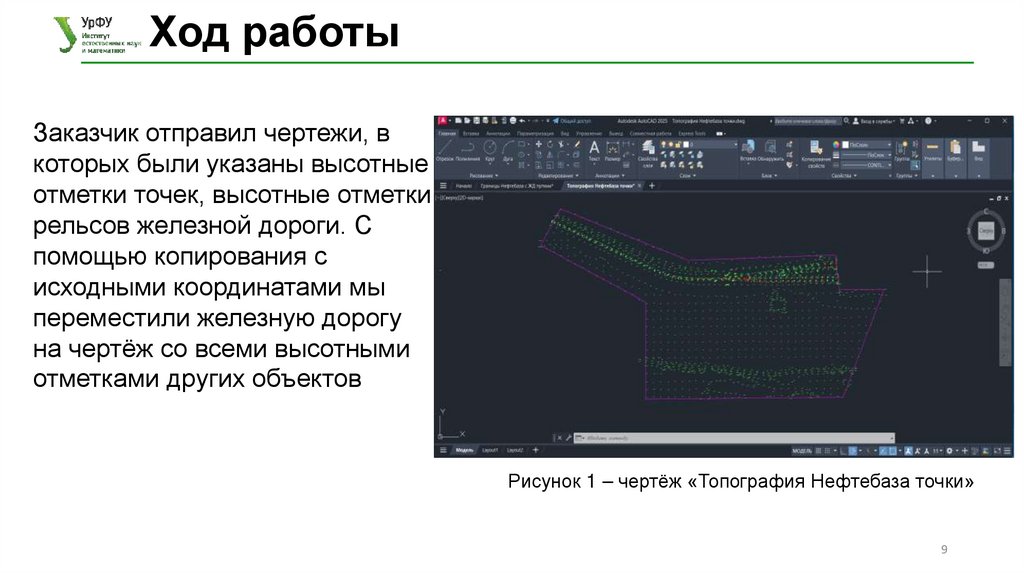

Рисунок 1 – чертёж «Топография Нефтебаза точки»
9

10.

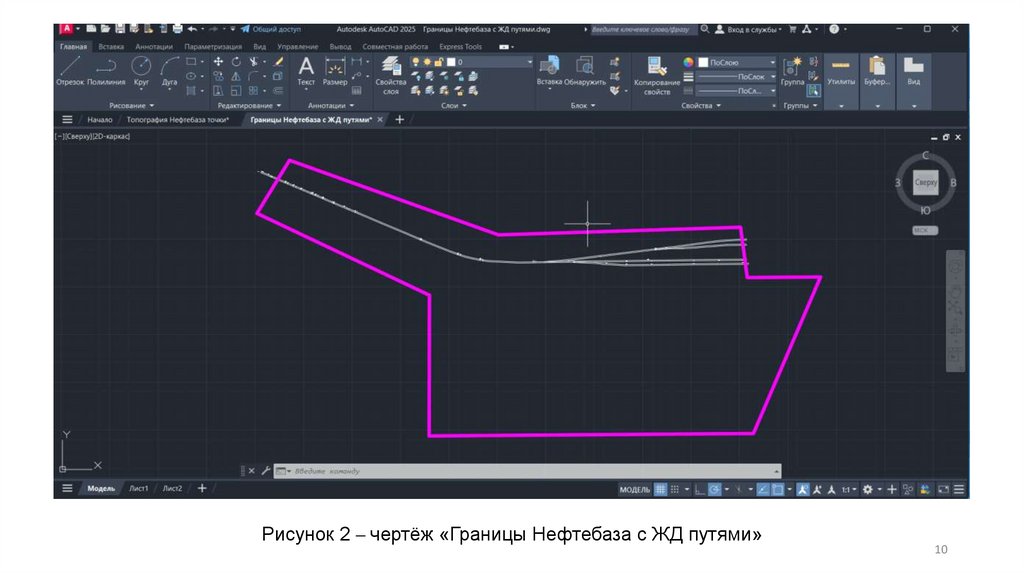

Рисунок 2 – чертёж «Границы Нефтебаза с ЖД путями»
10

11.

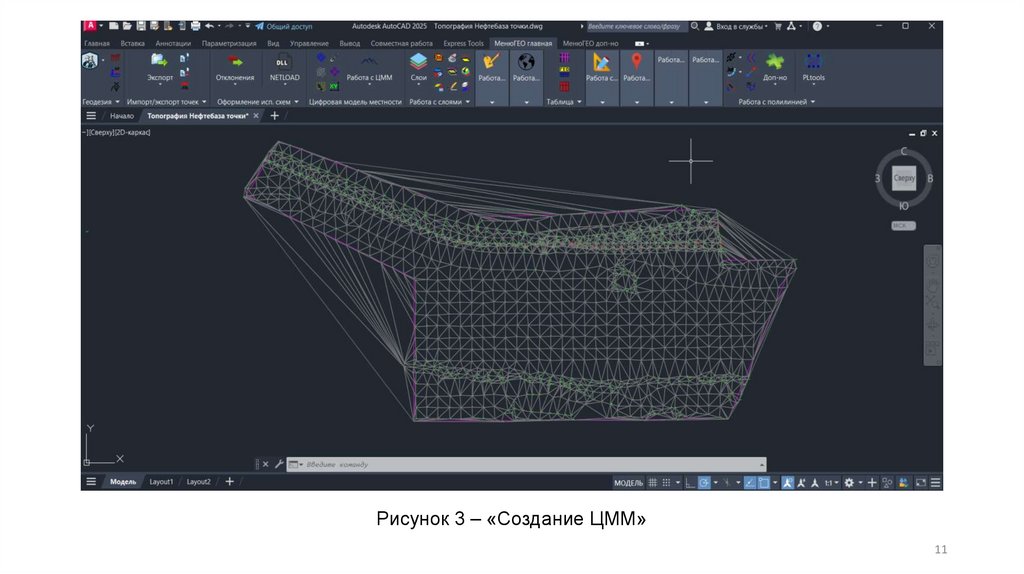

Рисунок 3 – «Создание ЦММ»
11

12.

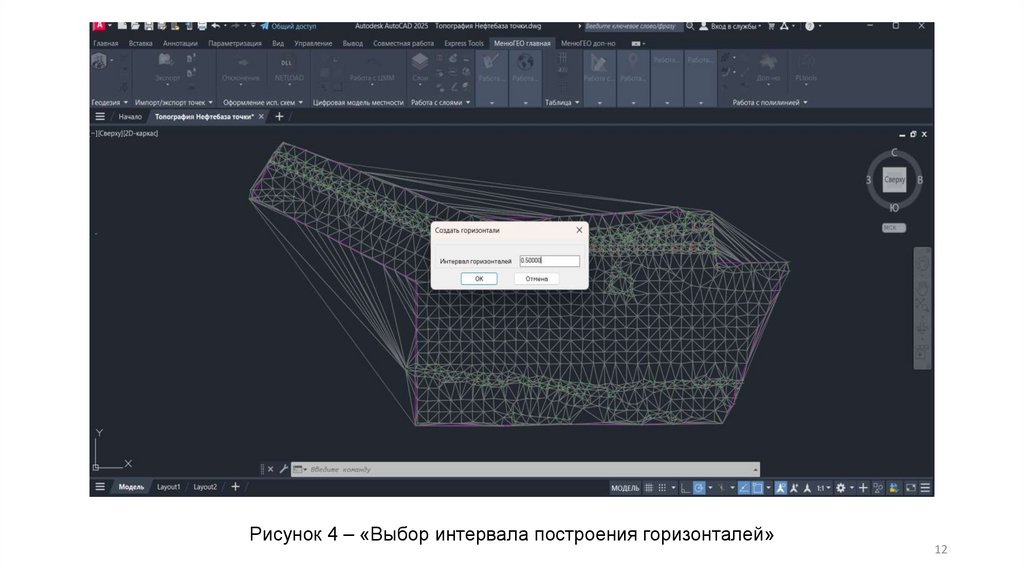

Рисунок 4 – «Выбор интервала построения горизонталей»
12

13.

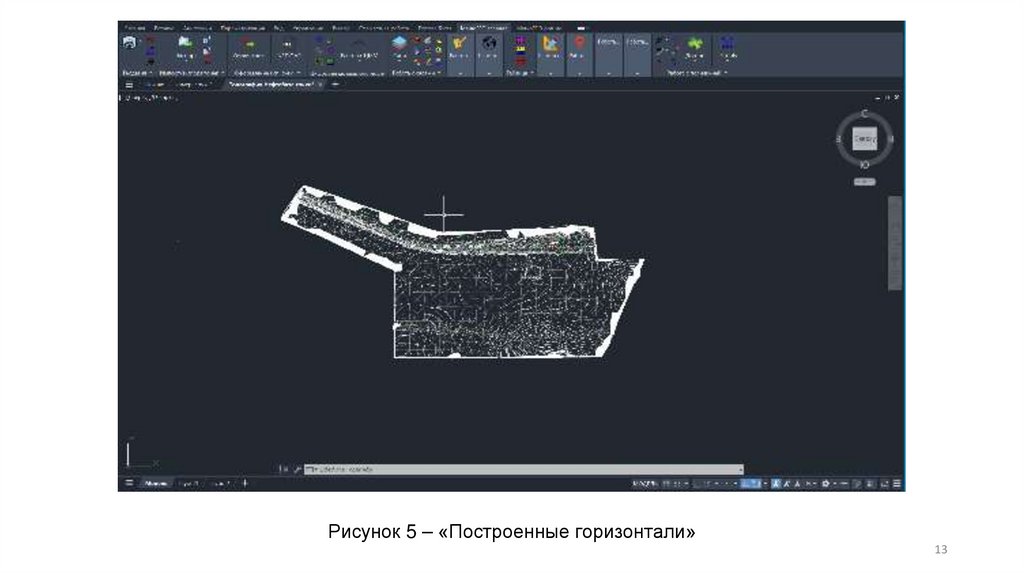

Рисунок 5 – «Построенные горизонтали»
13

14.

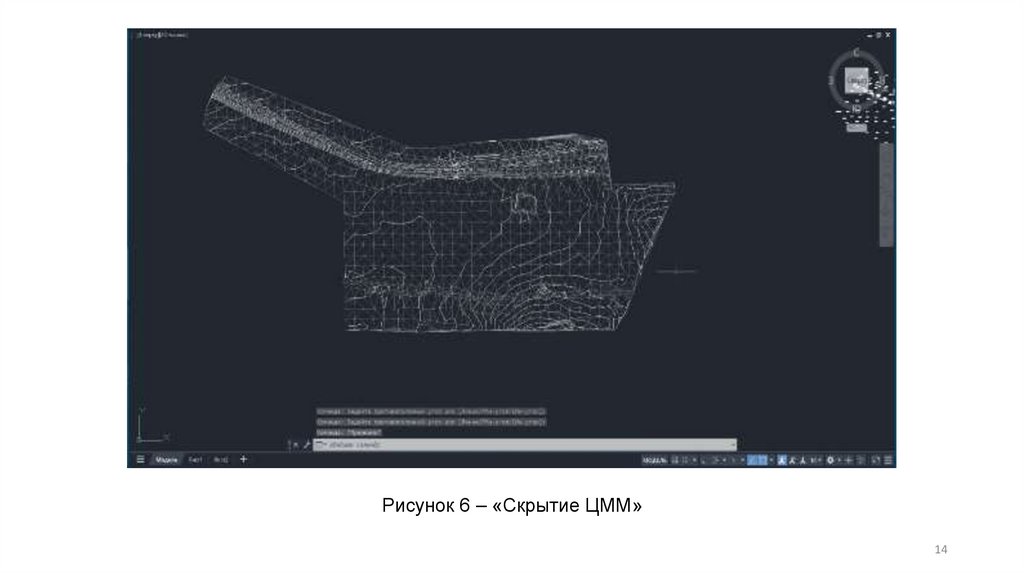

Рисунок 6 – «Скрытие ЦММ»
14

15.

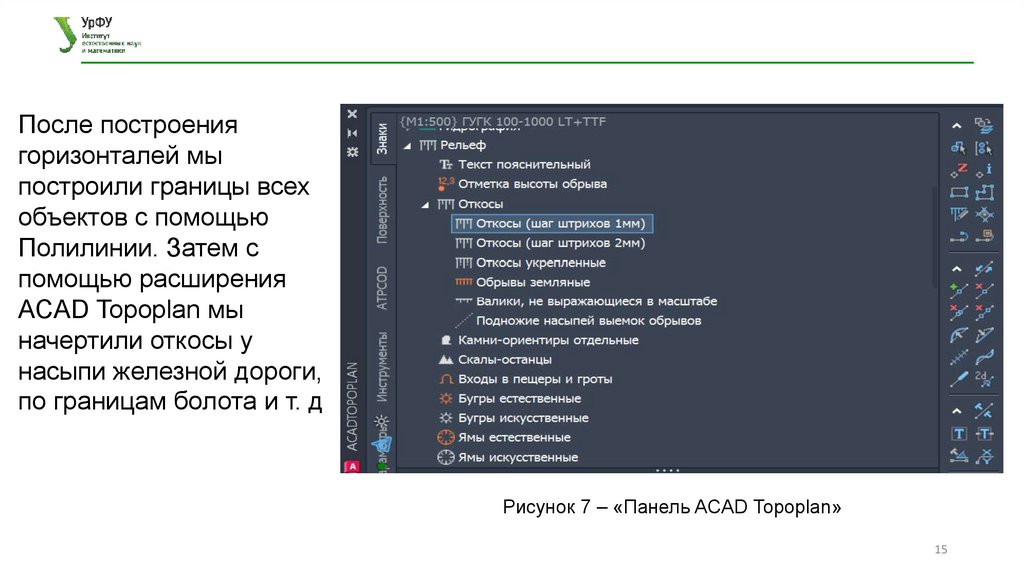

После построения
горизонталей мы
построили границы всех
объектов с помощью
Полилинии. Затем с
помощью расширения
ACAD Topoplan мы
начертили откосы у
насыпи железной дороги,
по границам болота и т. д
Рисунок 7 – «Панель ACAD Topoplan»
15

16.

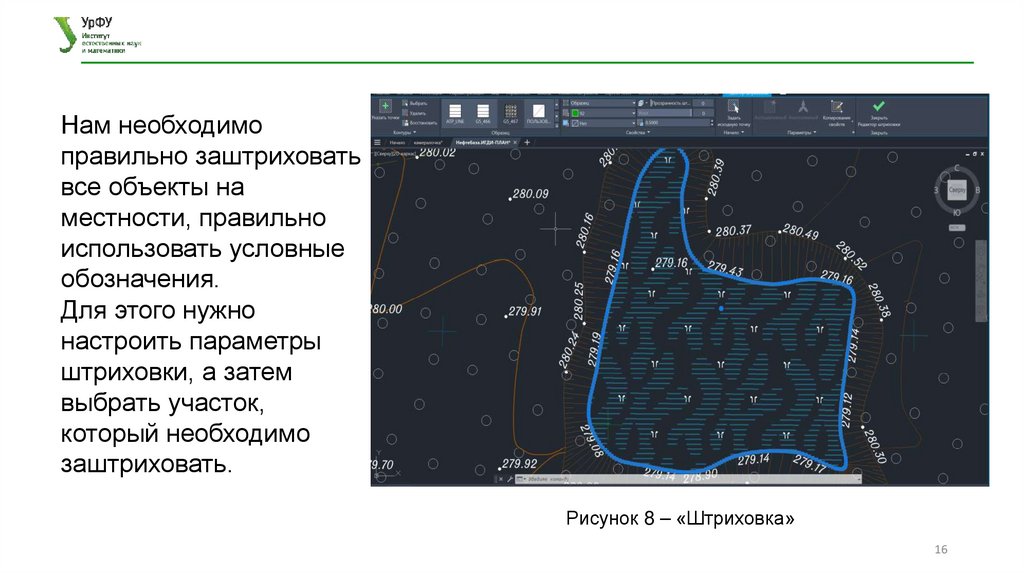

Нам необходимо
правильно заштриховать
все объекты на
местности, правильно
использовать условные
обозначения.
Для этого нужно
настроить параметры
штриховки, а затем
выбрать участок,
который необходимо
заштриховать.
Рисунок 8 – «Штриховка»
16

17.

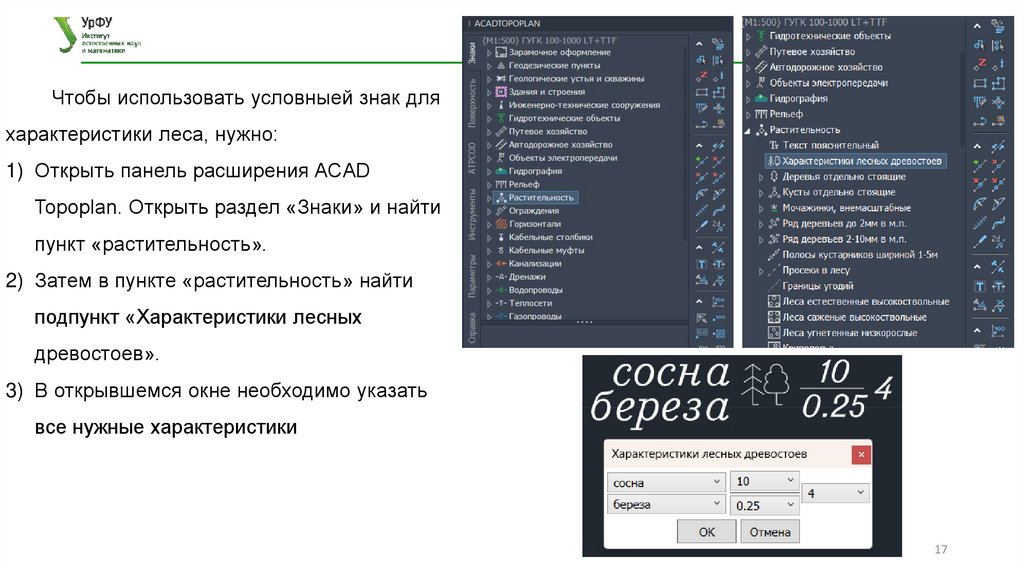

Чтобы использовать условныей знак для
характеристики леса, нужно:
1) Открыть панель расширения ACAD
Topoplan. Открыть раздел «Знаки» и найти
пункт «растительность».
2) Затем в пункте «растительность» найти
подпункт «Характеристики лесных
древостоев».
3) В открывшемся окне необходимо указать
все нужные характеристики
17

18.

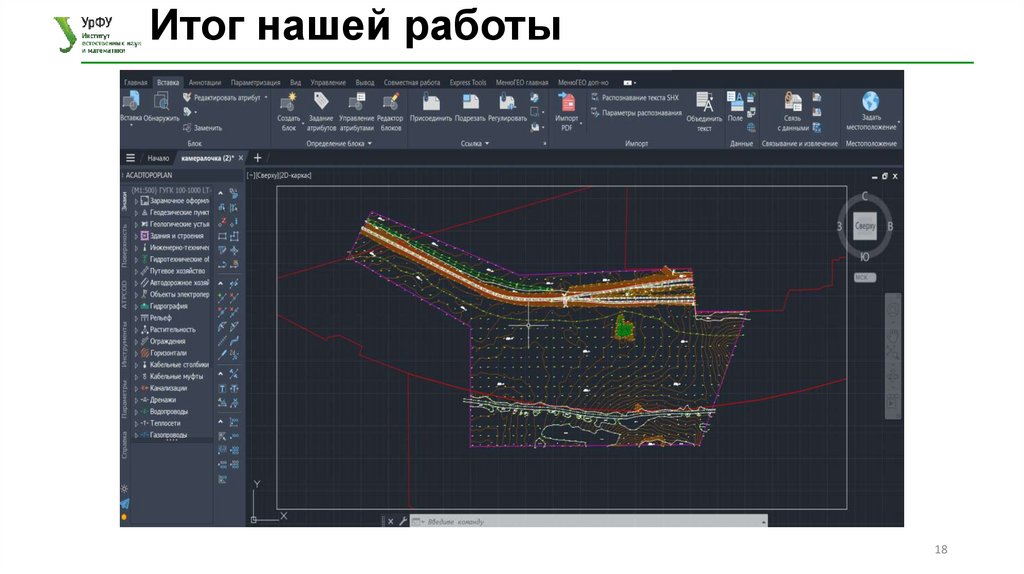

Итог нашей работы
18

19.

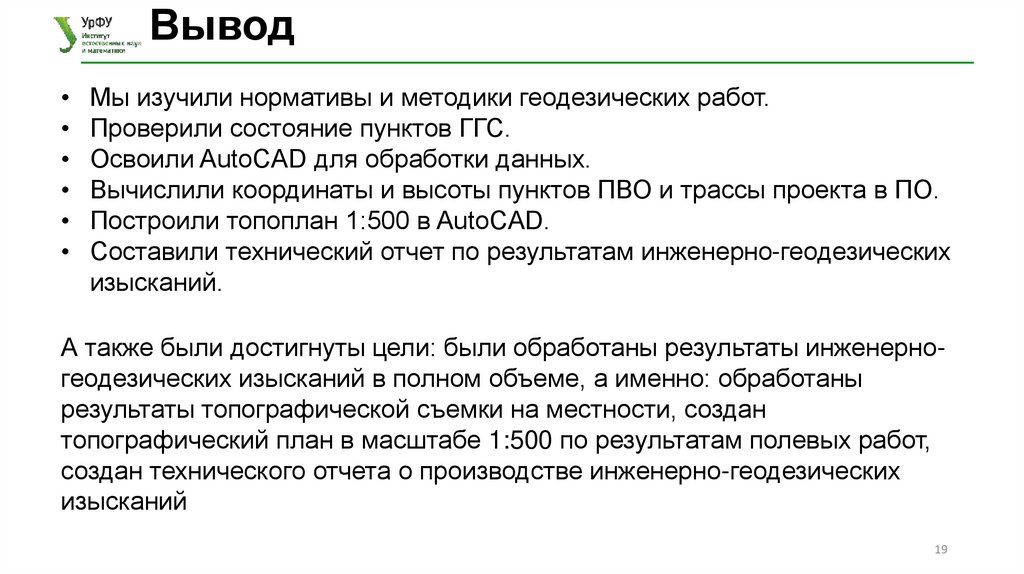

Вывод
Мы изучили нормативы и методики геодезических работ.
Проверили состояние пунктов ГГС.
Освоили AutoCAD для обработки данных.
Вычислили координаты и высоты пунктов ПВО и трассы проекта в ПО.
Построили топоплан 1:500 в AutoCAD.
Составили технический отчет по результатам инженерно-геодезических
изысканий.
А также были достигнуты цели: были обработаны результаты инженерногеодезических изысканий в полном объеме, а именно: обработаны
результаты топографической съемки на местности, создан
топографический план в масштабе 1:500 по результатам полевых работ,
создан технического отчета о производстве инженерно-геодезических
изысканий
