РЦ «ОЗОН» п. Кольцово

1.

2.

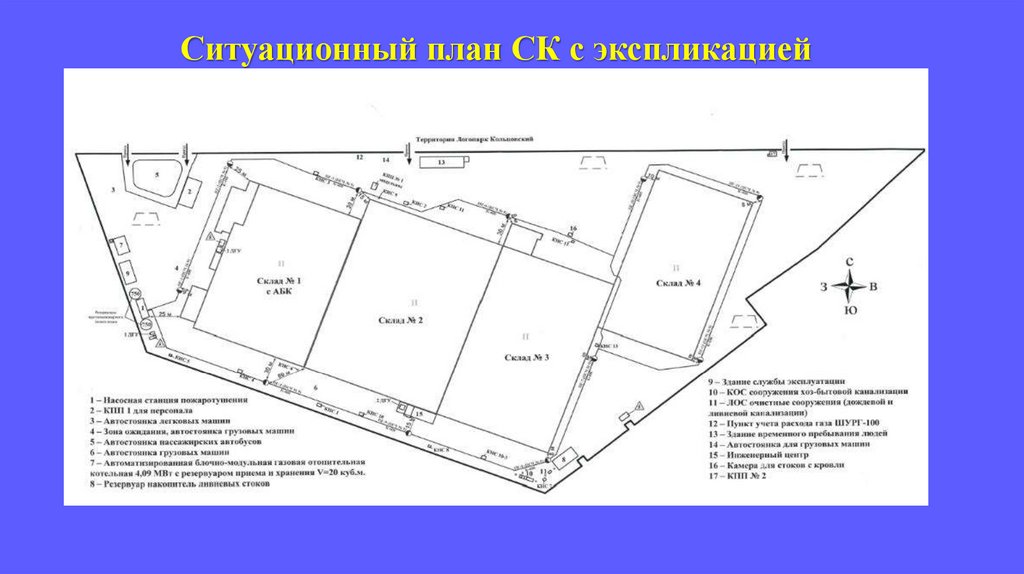

Ситуационный план СК с экспликацией
Система теплоснабжения – 346.7 м.

3.

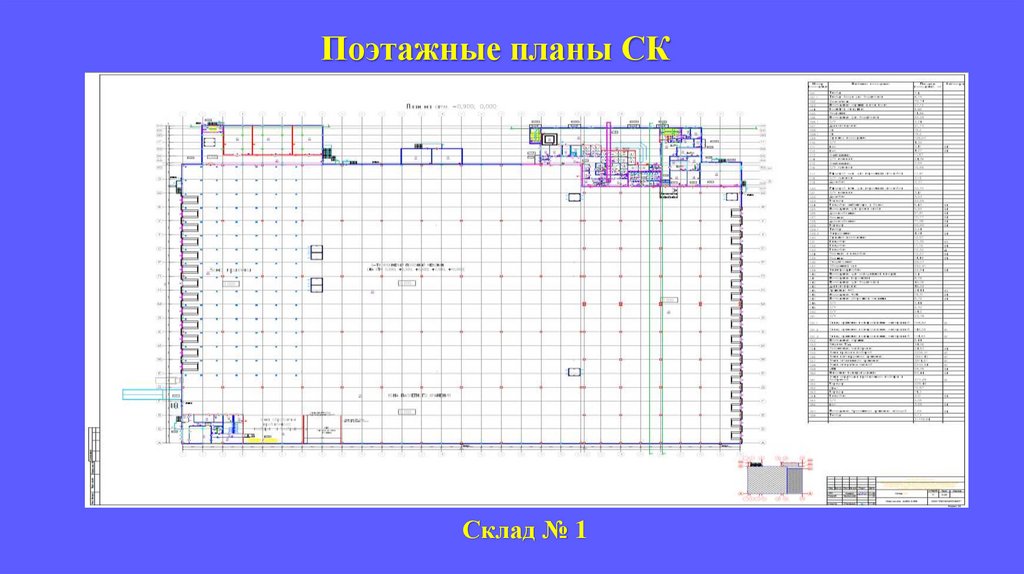

Поэтажные планы СК
Склад № 1

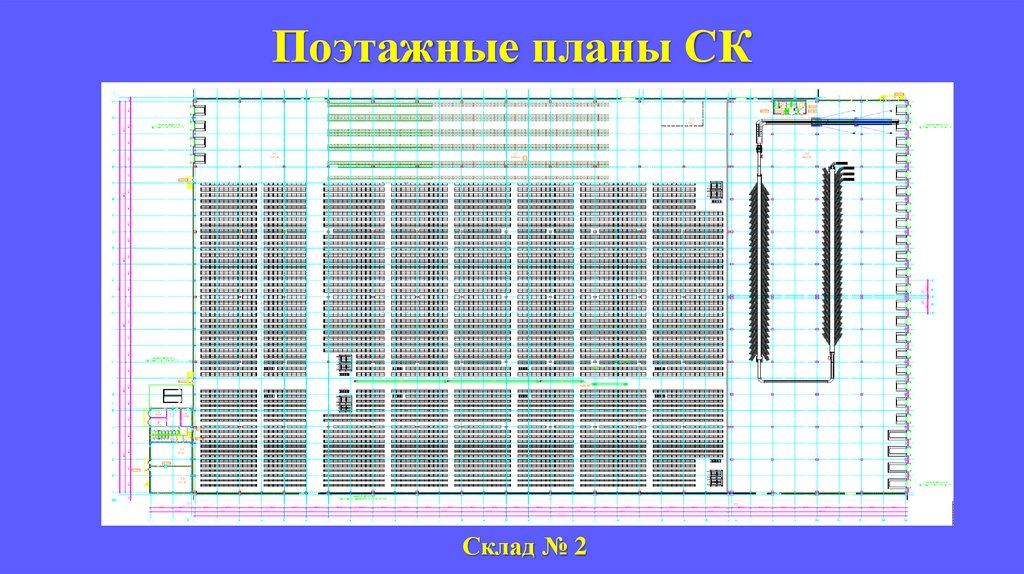

4. Поэтажные планы СК

Склад № 2

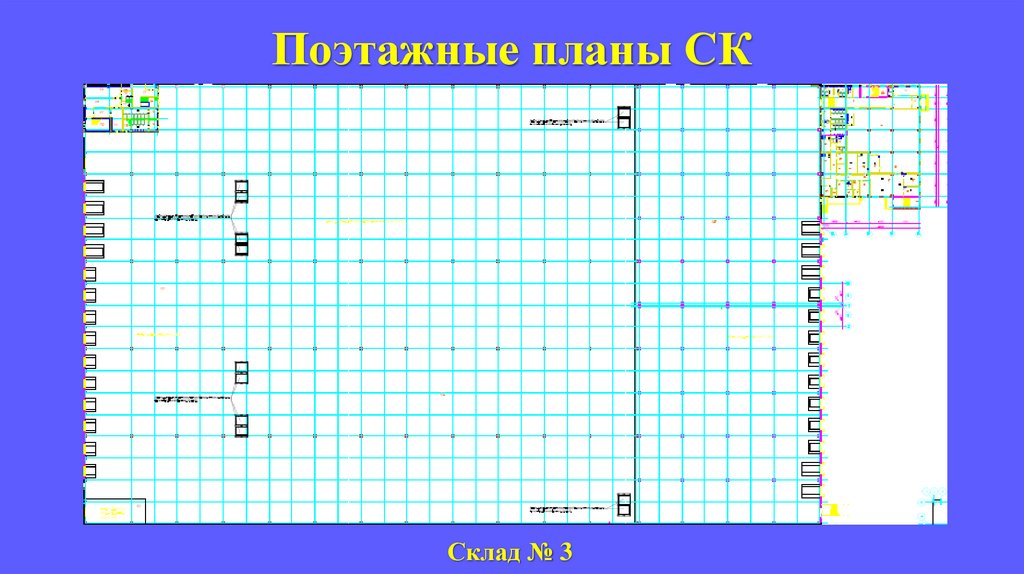

5. Поэтажные планы СК

Склад № 3

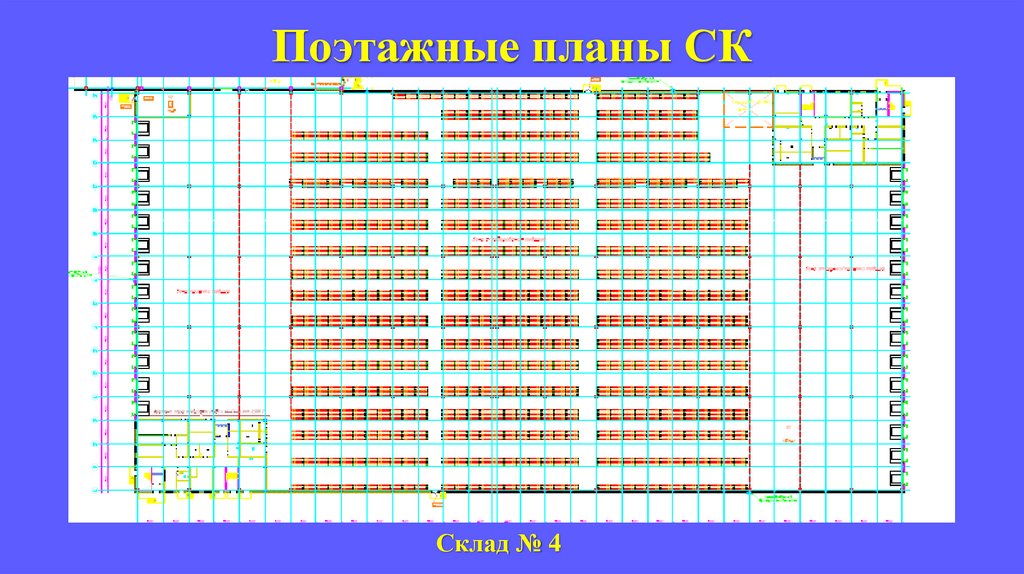

6. Поэтажные планы СК

Склад № 4

7. Общая информация СК «ОЗОН» п. Кольцово.

Общая площадь СК «ОЗОН» п. Кольцово г. Екатеринбург
139819 м. кв.
- склад № 1 – 5 этажей с мезонином и АБК
площадь - 38 220,8 м. кв.;
- склад № 2 – 5 этажей с мезонином
площадь - 42 058,2 м. кв.;
- склад № 3 – 5 этажей с АБК
площадь 38 783,3 м. кв.;
- склад № 4 - площадь 20 756,7 м. кв.
Управляющая компания ООО «АБТ»
Генеральный директор
Алиферовец Валерий Федорович
ОГРН 1227700150402
ИНН 9702041533
КПП 770201001
ОКПО 50498117

8.

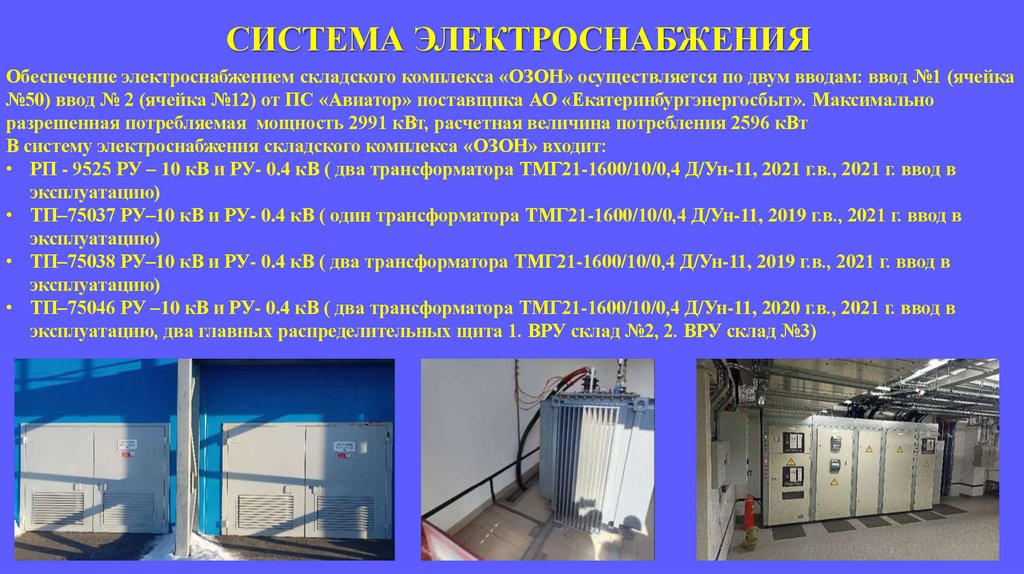

СИСТЕМА ЭЛЕКТРОСНАБЖЕНИЯ
Обеспечение электроснабжением складского комплекса «ОЗОН» осуществляется по двум вводам: ввод №1 (ячейка
№50) ввод № 2 (ячейка №12) от ПС «Авиатор» поставщика АО «Екатеринбургэнергосбыт». Максимально
разрешенная потребляемая мощность 2991 кВт, расчетная величина потребления 2596 кВт
В систему электроснабжения складского комплекса «ОЗОН» входит:
• РП - 9525 РУ – 10 кВ и РУ- 0.4 кВ ( два трансформатора ТМГ21-1600/10/0,4 Д/Ун-11, 2021 г.в., 2021 г. ввод в
эксплуатацию)
• ТП–75037 РУ–10 кВ и РУ- 0.4 кВ ( один трансформатора ТМГ21-1600/10/0,4 Д/Ун-11, 2019 г.в., 2021 г. ввод в
эксплуатацию)
• ТП–75038 РУ–10 кВ и РУ- 0.4 кВ ( два трансформатора ТМГ21-1600/10/0,4 Д/Ун-11, 2019 г.в., 2021 г. ввод в
эксплуатацию)
• ТП–75046 РУ –10 кВ и РУ- 0.4 кВ ( два трансформатора ТМГ21-1600/10/0,4 Д/Ун-11, 2020 г.в., 2021 г. ввод в
эксплуатацию, два главных распределительных щита 1. ВРУ склад №2, 2. ВРУ склад №3)

9.

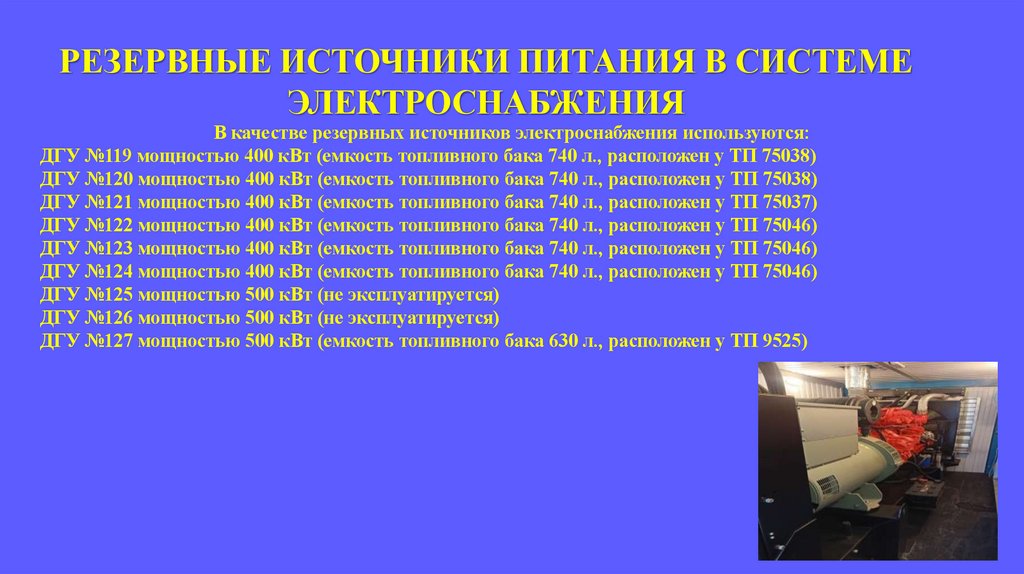

РЕЗЕРВНЫЕ ИСТОЧНИКИ ПИТАНИЯ В СИСТЕМЕ
ЭЛЕКТРОСНАБЖЕНИЯ
В качестве резервных источников электроснабжения используются:
ДГУ №119 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75038)
ДГУ №120 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75038)
ДГУ №121 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75037)
ДГУ №122 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75046)
ДГУ №123 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75046)
ДГУ №124 мощностью 400 кВт (емкость топливного бака 740 л., расположен у ТП 75046)
ДГУ №125 мощностью 500 кВт (не эксплуатируется)
ДГУ №126 мощностью 500 кВт (не эксплуатируется)
ДГУ №127 мощностью 500 кВт (емкость топливного бака 630 л., расположен у ТП 9525)

10.

Перечень автоматических систем тушения пожара
На СК «ОЗОН» имеются 4 – автоматических системы тушения пожара:
- автоматическая установка системы пенного пожаротушения (АУСППТ);
- автоматическая установка системы аэрозольного пожаротушения (АУСАПТ);
- автоматическая установка системы газового пожаротушения (АУСГПТ);
- автоматическая установка системы водяного пожаротушения (АУСВПТ)

11.

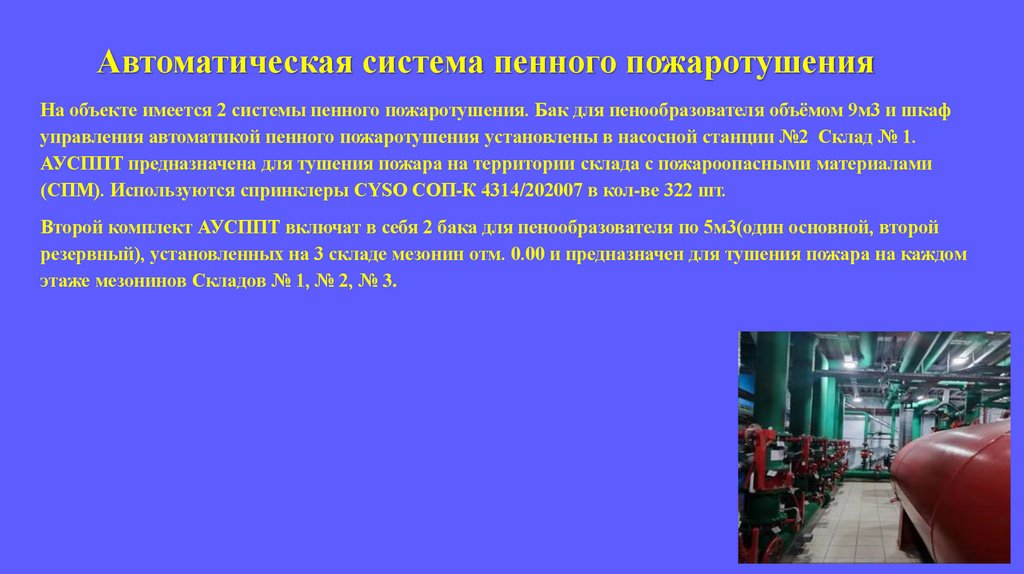

Автоматическая система пенного пожаротушения
На объекте имеется 2 системы пенного пожаротушения. Бак для пенообразователя объёмом 9м3 и шкаф
управления автоматикой пенного пожаротушения установлены в насосной станции №2 Склад № 1.
АУСППТ предназначена для тушения пожара на территории склада с пожароопасными материалами
(СПМ). Используются спринклеры CYSO СОП-К 4314/202007 в кол-ве 322 шт.
Второй комплект АУСППТ включат в себя 2 бака для пенообразователя по 5м3(один основной, второй
резервный), установленных на 3 складе мезонин отм. 0.00 и предназначен для тушения пожара на каждом
этаже мезонинов Складов № 1, № 2, № 3.

12.

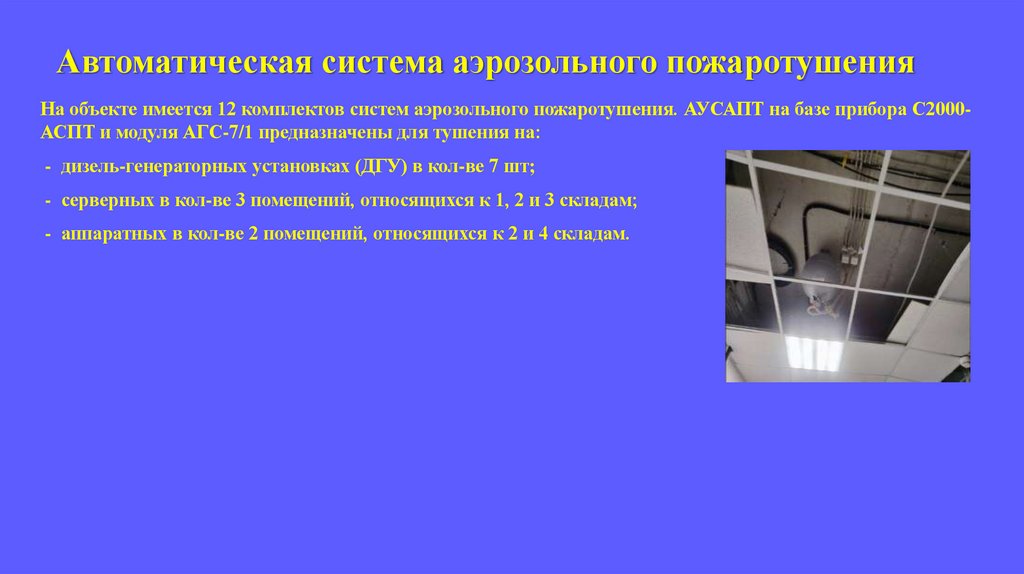

Автоматическая система аэрозольного пожаротушения
На объекте имеется 12 комплектов систем аэрозольного пожаротушения. АУСАПТ на базе прибора С2000АСПТ и модуля АГС-7/1 предназначены для тушения на:
- дизель-генераторных установках (ДГУ) в кол-ве 7 шт;
- серверных в кол-ве 3 помещений, относящихся к 1, 2 и 3 складам;
- аппаратных в кол-ве 2 помещений, относящихся к 2 и 4 складам.

13.

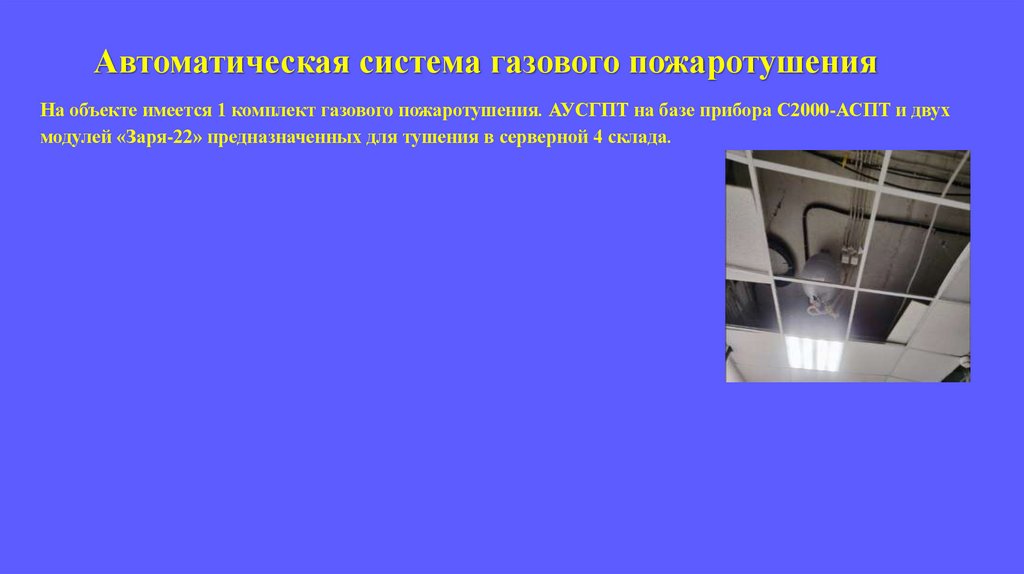

Автоматическая система газового пожаротушения
На объекте имеется 1 комплект газового пожаротушения. АУСГПТ на базе прибора С2000-АСПТ и двух
модулей «Заря-22» предназначенных для тушения в серверной 4 склада.

14.

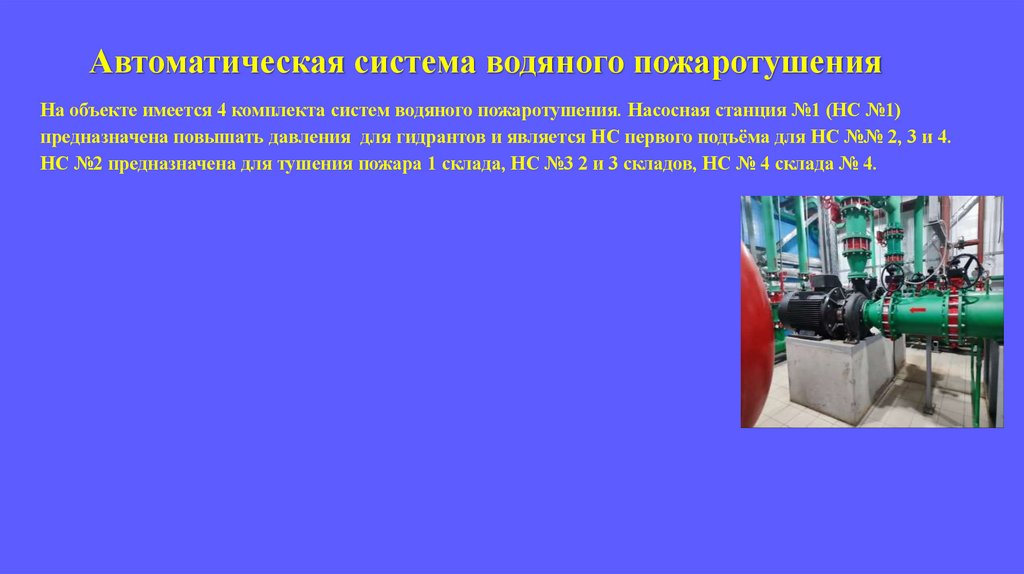

Автоматическая система водяного пожаротушения
На объекте имеется 4 комплекта систем водяного пожаротушения. Насосная станция №1 (НС №1)
предназначена повышать давления для гидрантов и является НС первого подъёма для НС №№ 2, 3 и 4.
НС №2 предназначена для тушения пожара 1 склада, НС №3 2 и 3 складов, НС № 4 склада № 4.

15.

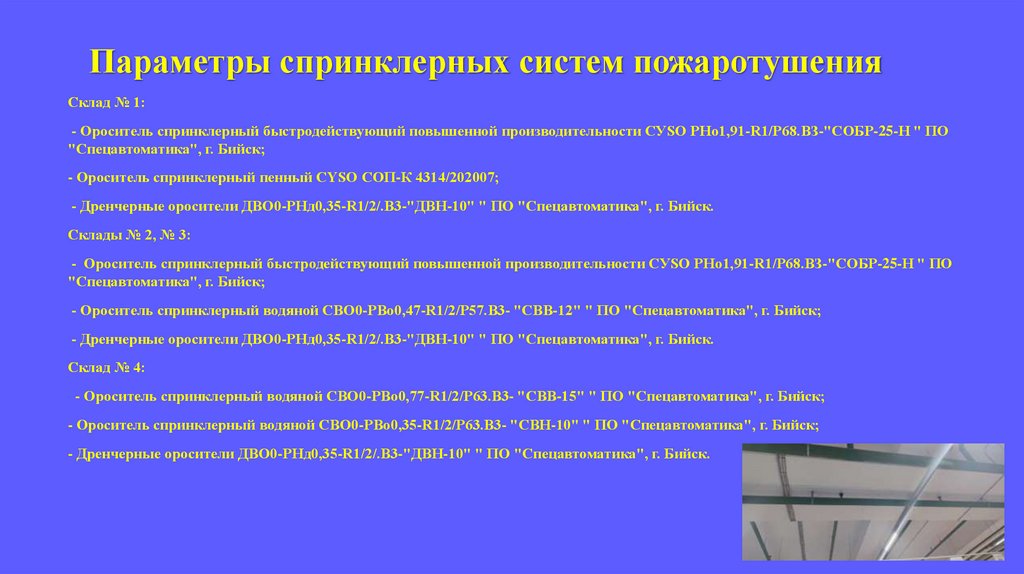

Параметры спринклерных систем пожаротушения
Склад № 1:
- Ороситель спринклерный быстродействующий повышенной производительности СУSO РНо1,91-R1/Р68.ВЗ-"СОБР-25-Н " ПО
"Спецавтоматика", г. Бийск;
- Ороситель спринклерный пенный CYSO СОП-К 4314/202007;
- Дренчерные оросители ДВО0-РНд0,35-R1/2/.В3-"ДВН-10" " ПО "Спецавтоматика", г. Бийск.
Склады № 2, № 3:
- Ороситель спринклерный быстродействующий повышенной производительности СУSO РНо1,91-R1/Р68.ВЗ-"СОБР-25-Н " ПО
"Спецавтоматика", г. Бийск;
- Ороситель спринклерный водяной СВО0-РВо0,47-R1/2/Р57.В3- "СВВ-12" " ПО "Спецавтоматика", г. Бийск;
- Дренчерные оросители ДВО0-РНд0,35-R1/2/.В3-"ДВН-10" " ПО "Спецавтоматика", г. Бийск.
Склад № 4:
- Ороситель спринклерный водяной СВО0-РВо0,77-R1/2/Р63.В3- "СВВ-15" " ПО "Спецавтоматика", г. Бийск;
- Ороситель спринклерный водяной СВО0-РВо0,35-R1/2/Р63.В3- "СВН-10" " ПО "Спецавтоматика", г. Бийск;
- Дренчерные оросители ДВО0-РНд0,35-R1/2/.В3-"ДВН-10" " ПО "Спецавтоматика", г. Бийск.

16.

Перечень автоматических систем обнаружения пожара
Используется два производителя оборудования: ПАК «Болид» и компания «Рубеж» серии R3.
Оборудование компании «Рубеж» используется только на всех этажах мезонина Склада № 3.
Система «Рубеж» интегрирована в ПАК «Болид» с выводом на экран системы мониторинга «Орион»
Извещатели ПАК «Болид» используются следующие: С2000-ИПДЛ исп.80, С2000-Спектрон-207, ДИП-34А
исп.03, С2000-ИП-03, ИПР 513-3АМ, УДП 513-3АМ исп. 02, ДИП-31. Общее кол-во извещателей 4358 шт.
Извещатели «Рубеж»: ИП 212-64-R3, ИПР 513-11-А-R3. Общее кол-во извещателей 5923 шт.
Информация от ИПР о возможном возгорании приходит на пульт дежурного техника «ОРИОН» «Болид» с
адресной информацией.

17.

Системы дымоудаления

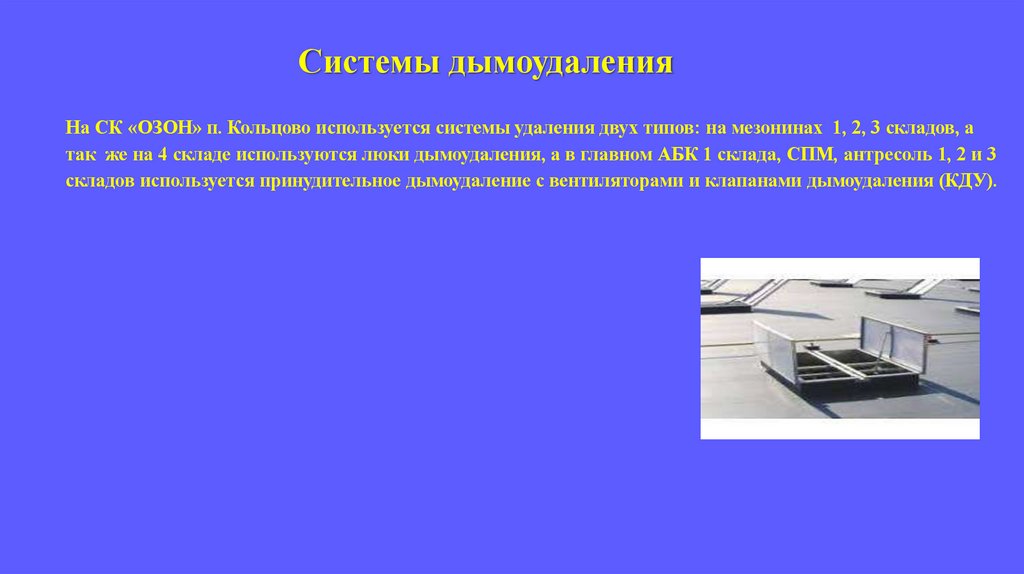

На СК «ОЗОН» п. Кольцово используется системы удаления двух типов: на мезонинах 1, 2, 3 складов, а
так же на 4 складе используются люки дымоудаления, а в главном АБК 1 склада, СПМ, антресоль 1, 2 и 3
складов используется принудительное дымоудаление с вентиляторами и клапанами дымоудаления (КДУ).

18.

Системы кондиционирования и вентиляции
СК «ОЗОН» п. Кольцово
Для обеспечения комфортных условий труда на складском комплексе установлены семь камер
вентиляции и кондиционирования 36 вентиляционных установок, 3 чиллера, 7 компрессорноконденсаторных блока.
- Склад № 1 две вентиляционные камеры 13 установок: ПВ-4 шт., П-7 шт., В-2 шт.;
- Склад № 2 одна вентиляционная камера 3 установки: ПВ-3 шт.;
- Склад № 3 две вентиляционные камеры 14 установок: ПВ-4 шт., П-5 шт., В-5 шт.;
- Склад № 4 две вентиляционных камеры 6 установок П-6 шт.
Температурный режим 18-20 градусов С, специальные камеры с температурным режимом отсутствуют.

19.

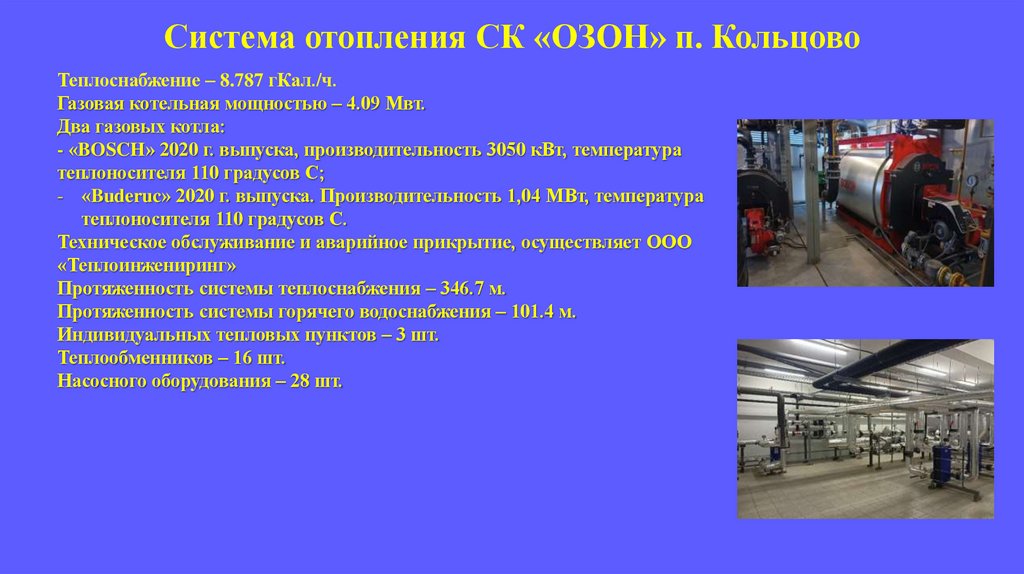

Система отопления СК «ОЗОН» п. Кольцово
Теплоснабжение – 8.787 гКал./ч.
Газовая котельная мощностью – 4.09 Мвт.
Два газовых котла:
- «BOSCH» 2020 г. выпуска, производительность 3050 кВт, температура
теплоносителя 110 градусов С;
- «Buderuc» 2020 г. выпуска. Производительность 1,04 МВт, температура
теплоносителя 110 градусов С.
Техническое обслуживание и аварийное прикрытие, осуществляет ООО
«Теплоинжениринг»
Протяженность системы теплоснабжения – 346.7 м.
Протяженность системы горячего водоснабжения – 101.4 м.
Индивидуальных тепловых пунктов – 3 шт.
Теплообменников – 16 шт.
Насосного оборудования – 28 шт.

20.

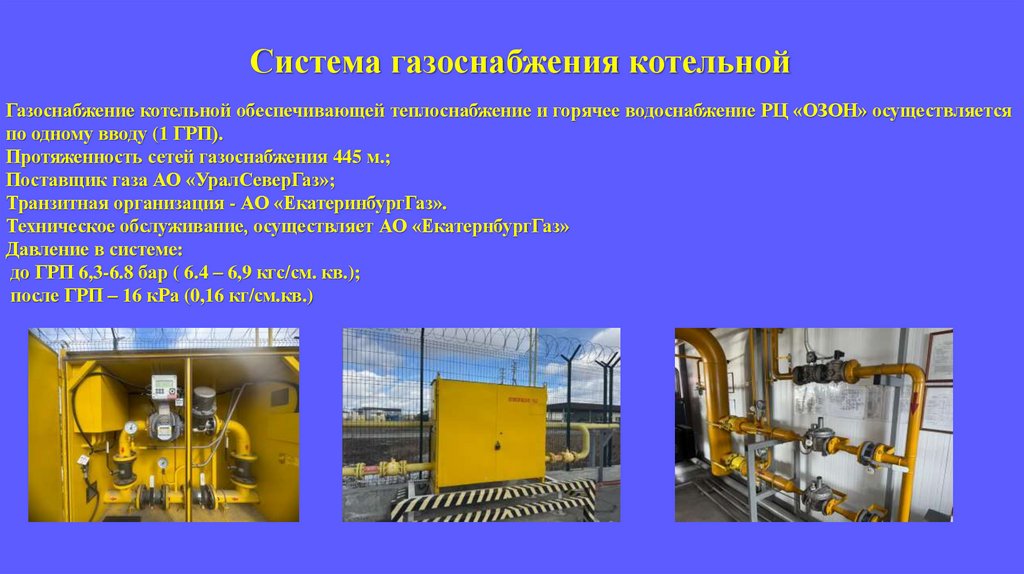

Система газоснабжения котельной
Газоснабжение котельной обеспечивающей теплоснабжение и горячее водоснабжение РЦ «ОЗОН» осуществляется
по одному вводу (1 ГРП).
Протяженность сетей газоснабжения 445 м.;
Поставщик газа АО «УралСеверГаз»;
Транзитная организация - АО «ЕкатеринбургГаз».
Техническое обслуживание, осуществляет АО «ЕкатернбургГаз»
Давление в системе:
до ГРП 6,3-6.8 бар ( 6.4 – 6,9 кгс/см. кв.);
после ГРП – 16 кРа (0,16 кг/см.кв.)

21.

Система водоснабжения СК «ОЗОН»
Подъем воды на водоподготовку, осуществляется из двух скважин. Вода из скважины № 1 подается в станцию
водоподготовки производительностью 8,2 м3/час, 197 м3/сут. через дисковый фильтр с тонкостью фильтрации
2 500 мкм в резервуары – аэраторы объемом 20 м3, затем в бак-отстойник объемом 5 м3, далее через насосную
станцию на три ступени очистки напорных колонн фильтрации (обезжелезивание, сорбционный фильтр,
ионообменные смолы). Вода из скважины № 2 производительностью 1,8 м3/час, 43 м3/сут, через дисковый фильтр
поступает в аэраторы. Общая производительность станции после реконструкции в 2024 г. составляет 240 м3/сут.
После колонн фильтрации очищенная вода поступает в 9 накопительных емкостей общим объемом 90 м3,
которая затем поступает на объект, в соответствии с лицензией недропользования используется для системы
отопления, охлаждения и увлажнения воздуха, полив территории, промывки оборудования.
Расход воды на 31.03.2025 г. 150 м3/сут. протяженность сетей водоснабжения 101,4 м.

22.

Технические характеристики пожарных насосов
Насосная станция первого подъема:
Водоснабжение систем пожаротушения осуществляется посредством насосной станции первого подъема и
последующими станциями второго подъема. Всего: на объекте СК «ОЗОН» смонтировано 4 основных насосов, 4
резервных, 4 подкачивающих (Жокей) – 12 шт.
Все пожарные насосы на Объекте с электрическим приводом.
Станция первого подъема состоит из двух насосов: один основной, один резервный. Станция предназначена для
подачи воды в спринклерные системы, внутренний противопожарный водопровод (ВПВ) и наружный
противопожарный водопровод.
Характеристика насосов Grundfos NB 250-350/362, номинальный расход 878,5 м3/ч при 2,7 бар.
Насосы первого подъема запитаны от двух наземных стальных резервуаров объемом 750 м3 каждый.

23.

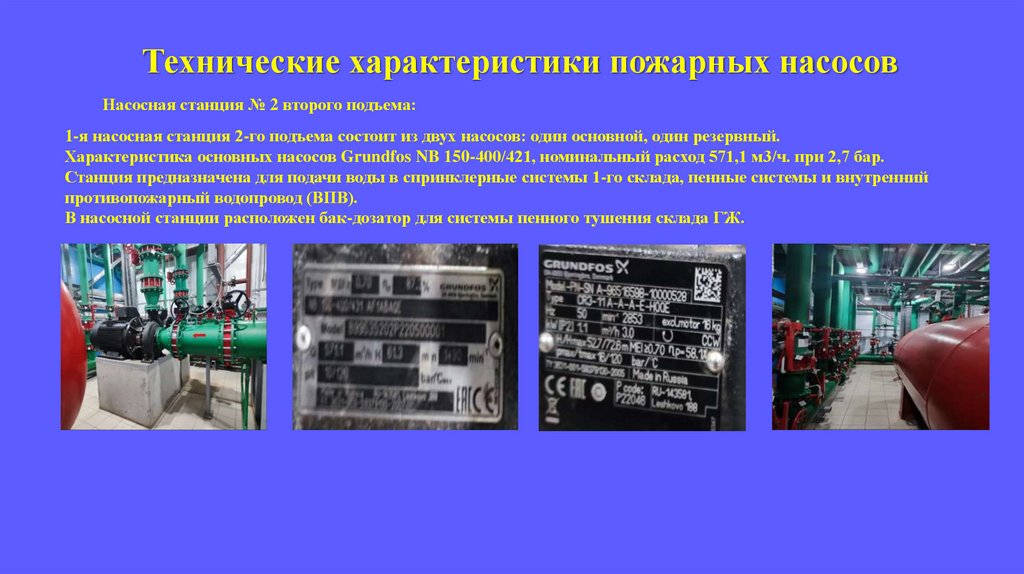

Технические характеристики пожарных насосов
Насосная станция № 2 второго подъема:
1-я насосная станция 2-го подъема состоит из двух насосов: один основной, один резервный.
Характеристика основных насосов Grundfos NB 150-400/421, номинальный расход 571,1 м3/ч. при 2,7 бар.
Станция предназначена для подачи воды в спринклерные системы 1-го склада, пенные системы и внутренний
противопожарный водопровод (ВПВ).
В насосной станции расположен бак-дозатор для системы пенного тушения склада ГЖ.

24.

Технические характеристики пожарных насосов

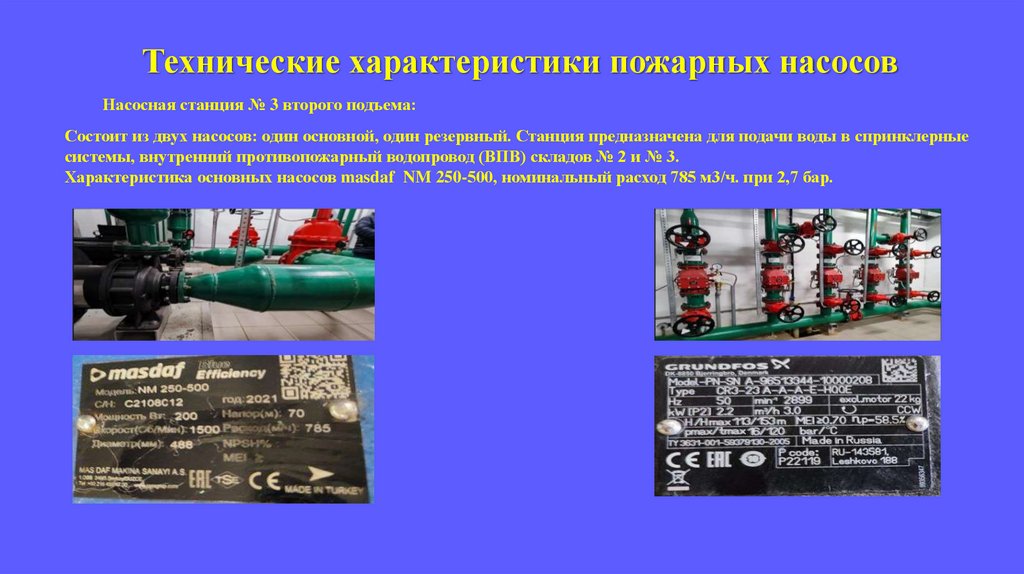

Насосная станция № 3 второго подъема:
Состоит из двух насосов: один основной, один резервный. Станция предназначена для подачи воды в спринклерные
системы, внутренний противопожарный водопровод (ВПВ) складов № 2 и № 3.
Характеристика основных насосов masdaf NM 250-500, номинальный расход 785 м3/ч. при 2,7 бар.

25.

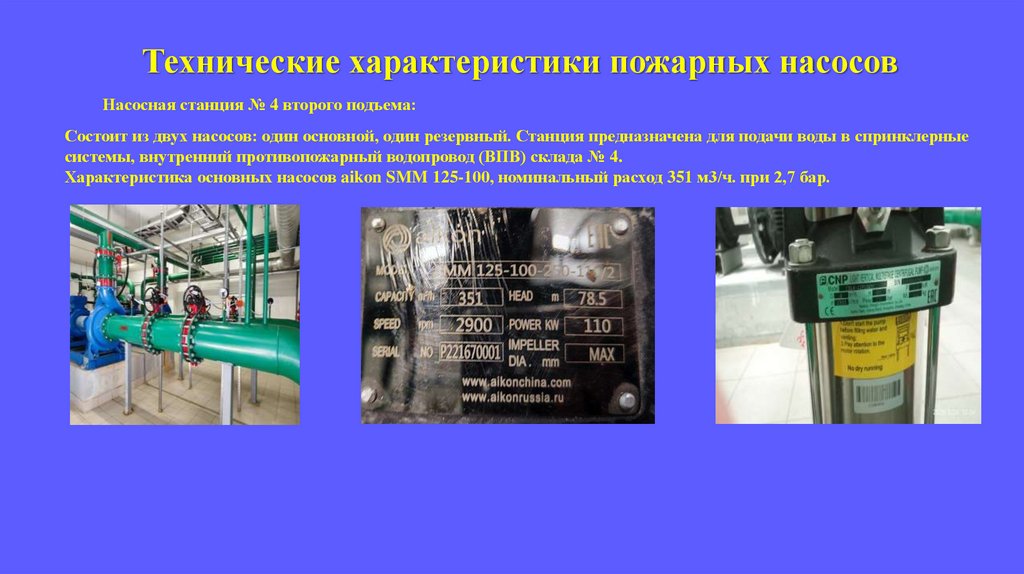

Технические характеристики пожарных насосов
Насосная станция № 4 второго подъема:
Состоит из двух насосов: один основной, один резервный. Станция предназначена для подачи воды в спринклерные
системы, внутренний противопожарный водопровод (ВПВ) склада № 4.
Характеристика основных насосов aikon SMM 125-100, номинальный расход 351 м3/ч. при 2,7 бар.

26.

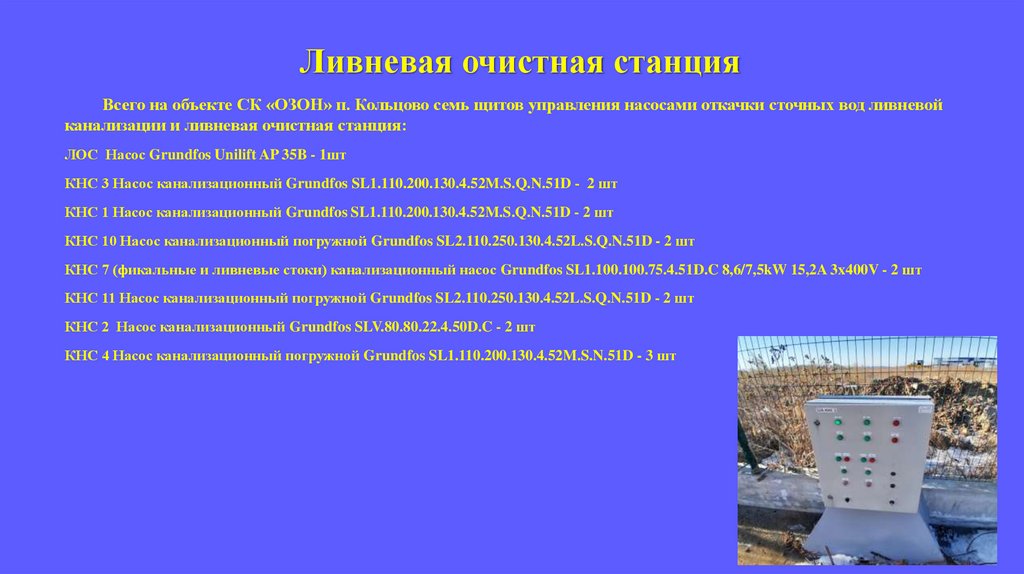

Ливневая очистная станция
Всего на объекте СК «ОЗОН» п. Кольцово семь щитов управления насосами откачки сточных вод ливневой
канализации и ливневая очистная станция:
ЛОС Насос Grundfos Unilift AP 35B - 1шт
КНС 3 Насос канализационный Grundfos SL1.110.200.130.4.52M.S.Q.N.51D - 2 шт
КНС 1 Насос канализационный Grundfos SL1.110.200.130.4.52M.S.Q.N.51D - 2 шт
КНС 10 Насос канализационный погружной Grundfos SL2.110.250.130.4.52L.S.Q.N.51D - 2 шт
КНС 7 (фикальные и ливневые стоки) канализационный насос Grundfos SL1.100.100.75.4.51D.C 8,6/7,5kW 15,2A 3x400V - 2 шт
КНС 11 Насос канализационный погружной Grundfos SL2.110.250.130.4.52L.S.Q.N.51D - 2 шт
КНС 2 Насос канализационный Grundfos SLV.80.80.22.4.50D.C - 2 шт
КНС 4 Насос канализационный погружной Grundfos SL1.110.200.130.4.52M.S.N.51D - 3 шт
