Измерение электрических величин. Лабораторная работа №1

1.

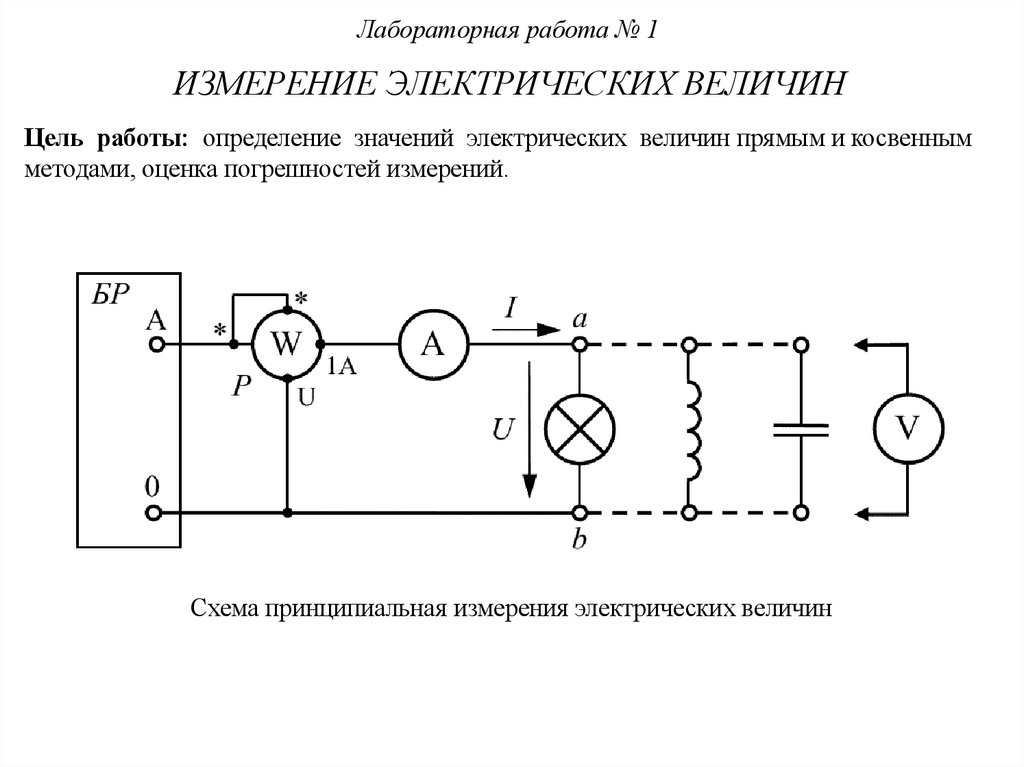

Лабораторная работа № 1
ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН
Цель работы: определение значений электрических величин прямым и косвенным
методами, оценка погрешностей измерений.
Схема принципиальная измерения электрических величин

2.

3.

4.

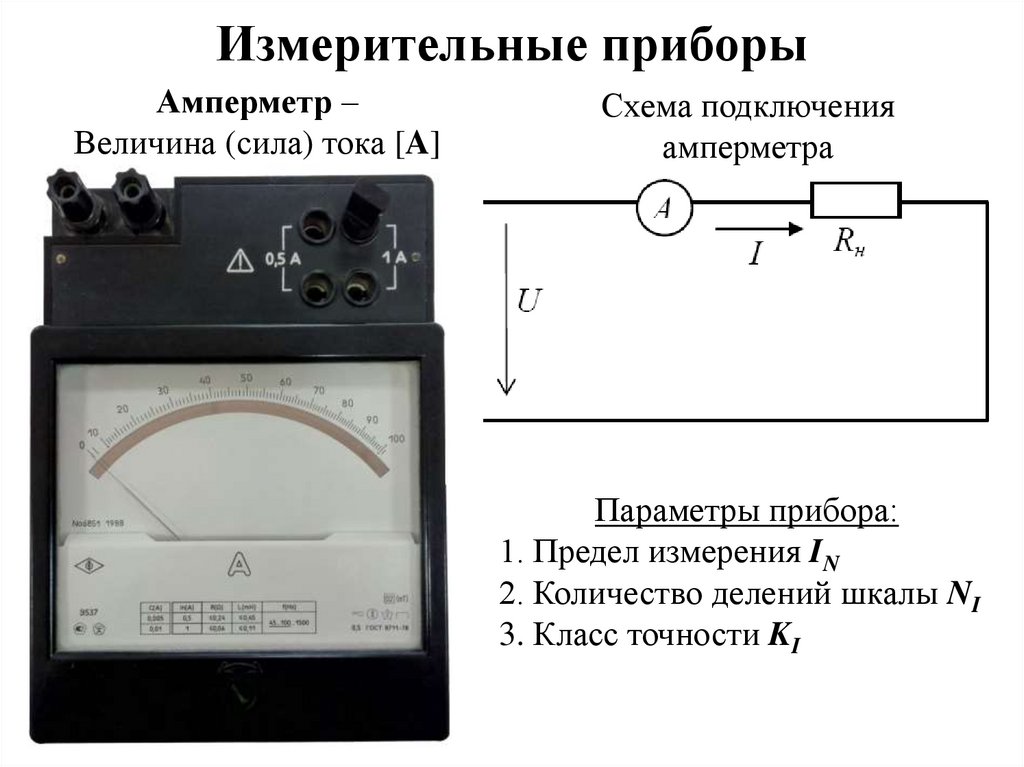

Измерительные приборы
Амперметр –
Величина (сила) тока [A]
Схема подключения
амперметра
Параметры прибора:
1. Предел измерения IN
2. Количество делений шкалы NI
3. Класс точности KI

5.

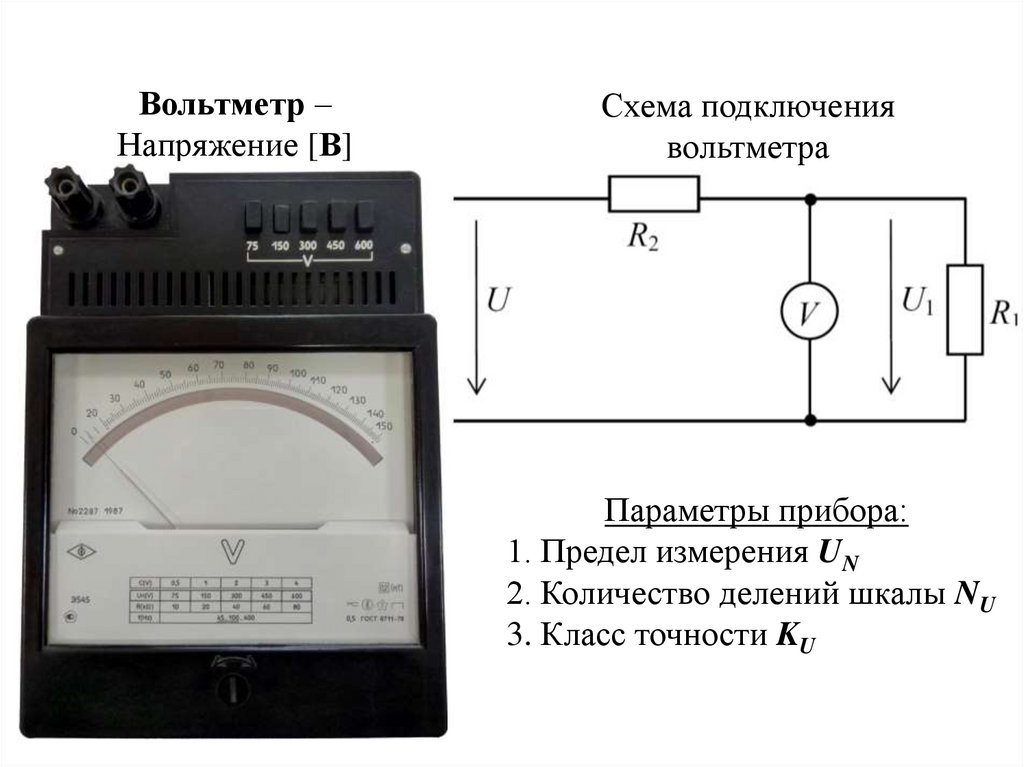

Вольтметр –
Напряжение [В]
Схема подключения
вольтметра
Параметры прибора:
1. Предел измерения UN
2. Количество делений шкалы NU
3. Класс точности KU

6.

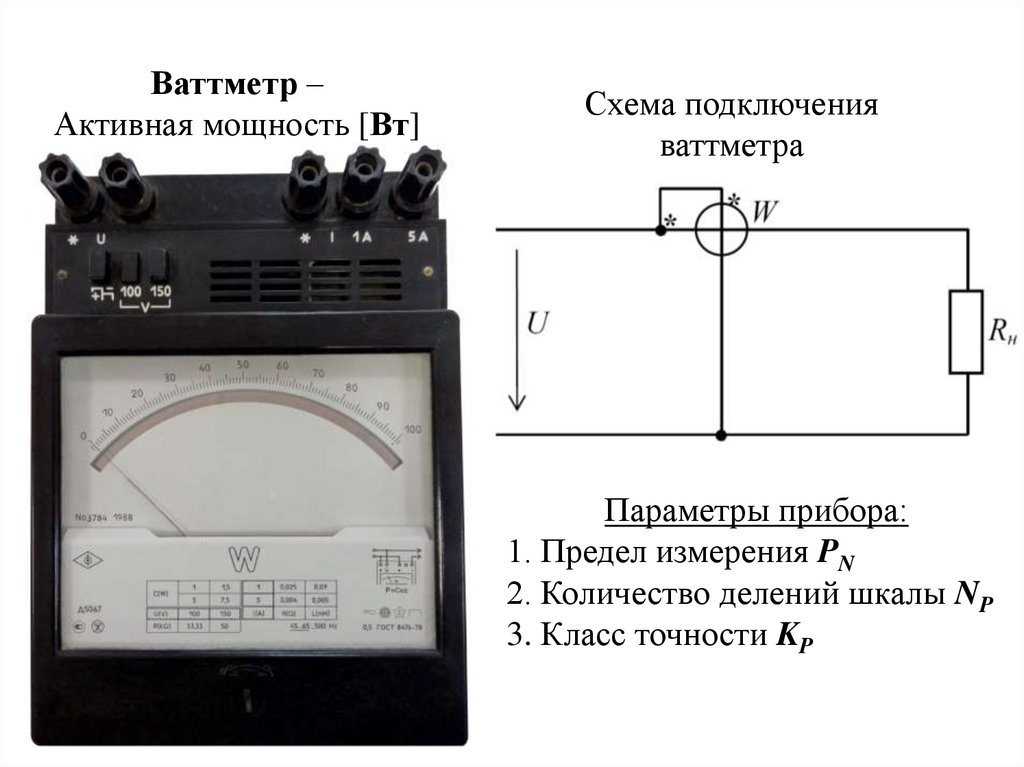

Ваттметр –
Активная мощность [Вт]
Схема подключения
ваттметра
Параметры прибора:
1. Предел измерения PN
2. Количество делений шкалы NP
3. Класс точности KP

7.

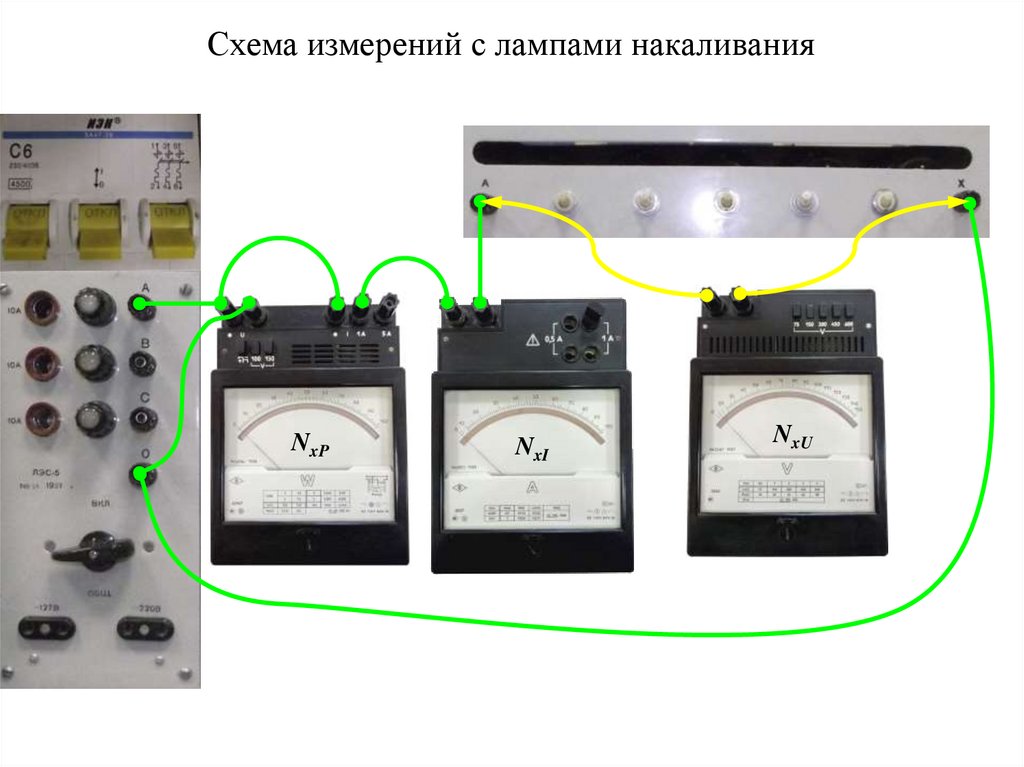

Схема измерений с лампами накаливания
NxP
NxI
NxU

8.

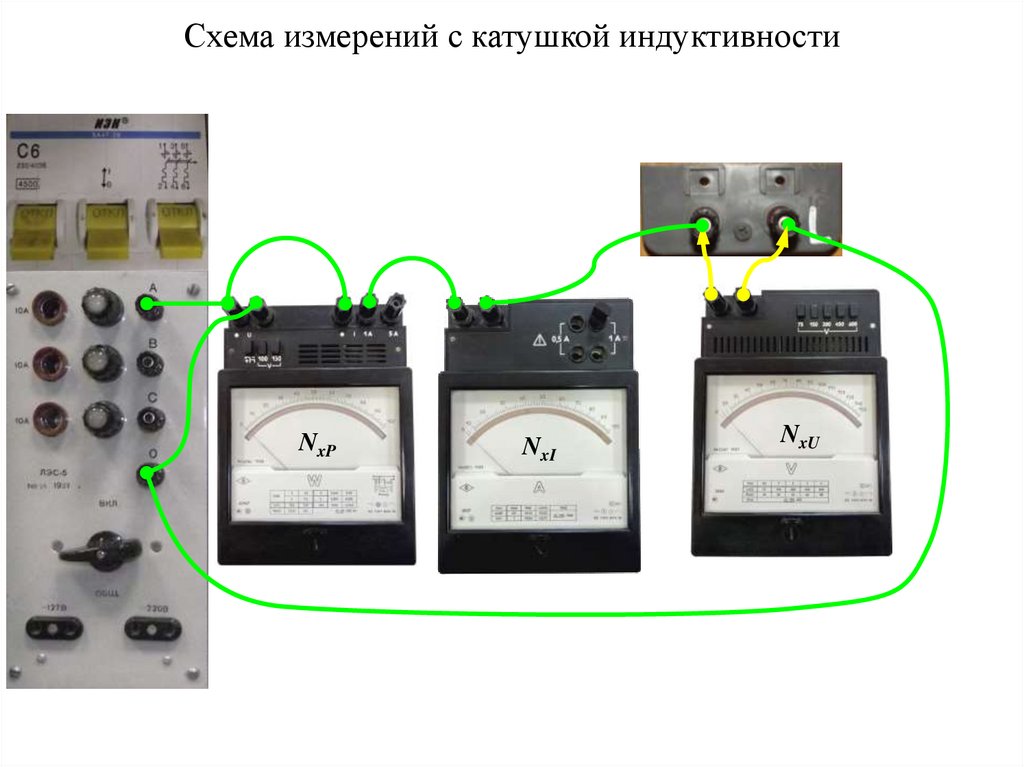

Схема измерений с катушкой индуктивности
NxP
NxI
NxU

9.

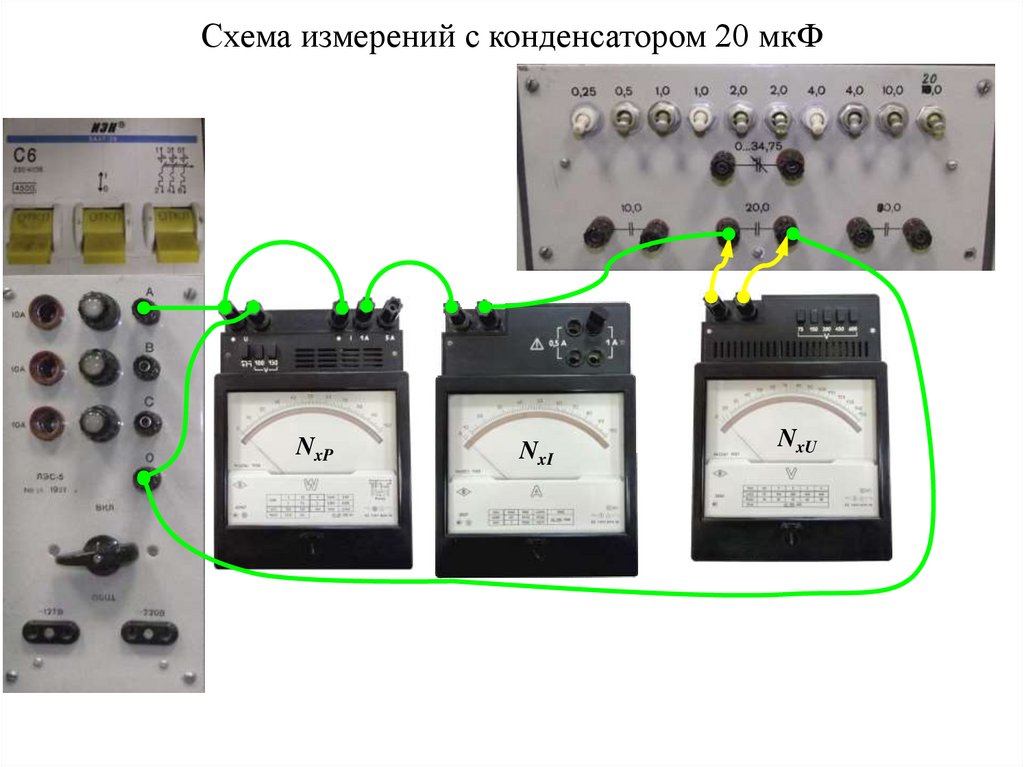

Схема измерений с конденсатором 20 мкФ
NxP
NxI
NxU
