Шнековые обезвоживатели

1.

ИНЖТЕХМАШ
Добрый день!

2.

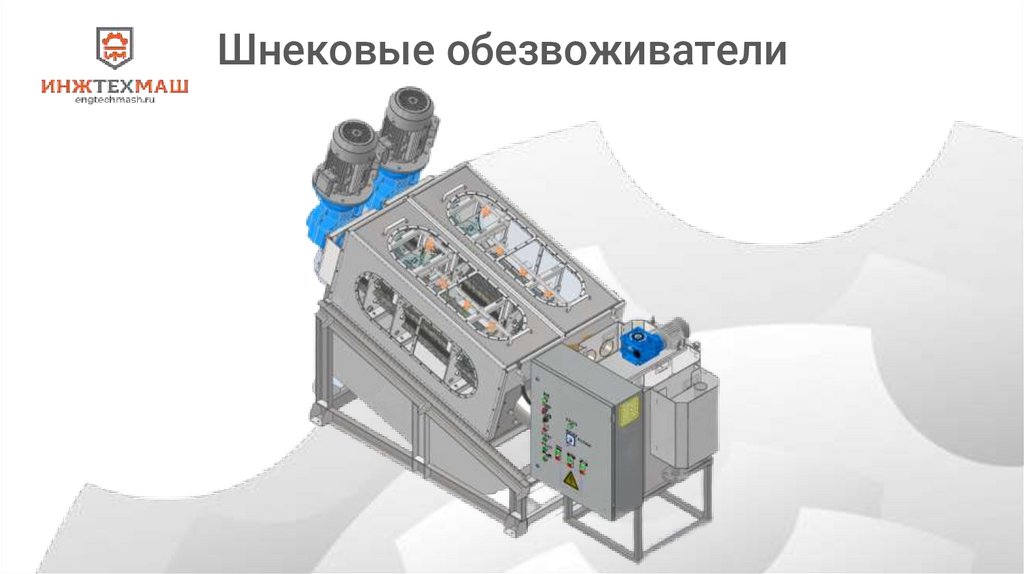

Шнековые обезвоживатели

3.

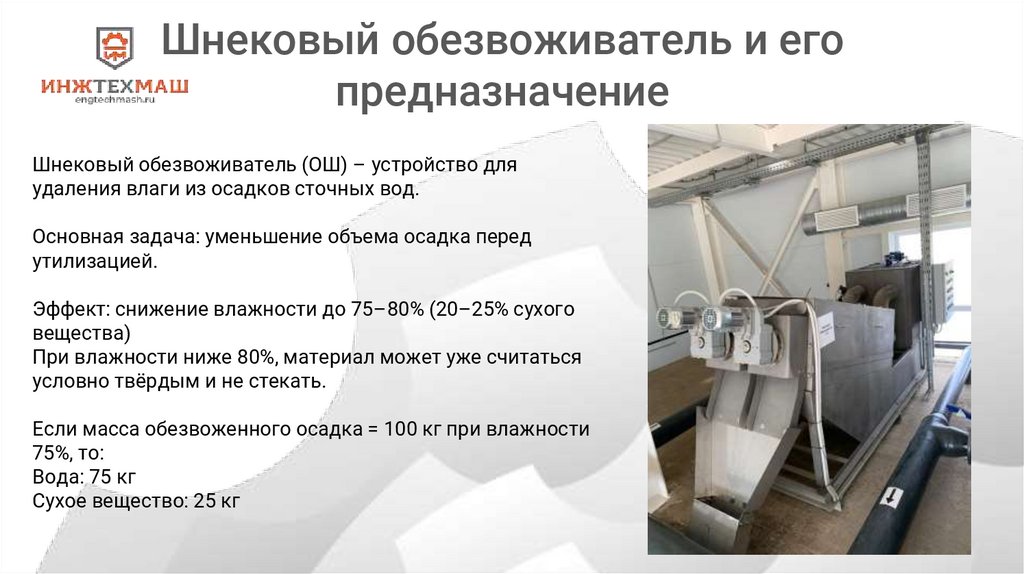

Шнековый обезвоживатель и его
предназначение
Шнековый обезвоживатель (ОШ) – устройство для
удаления влаги из осадков сточных вод.
Основная задача: уменьшение объема осадка перед
утилизацией.
Эффект: снижение влажности до 75–80% (20–25% сухого
вещества)
При влажности ниже 80%, материал может уже считаться
условно твёрдым и не стекать.
Если масса обезвоженного осадка = 100 кг при влажности
75%, то:
Вода: 75 кг
Сухое вещество: 25 кг

4.

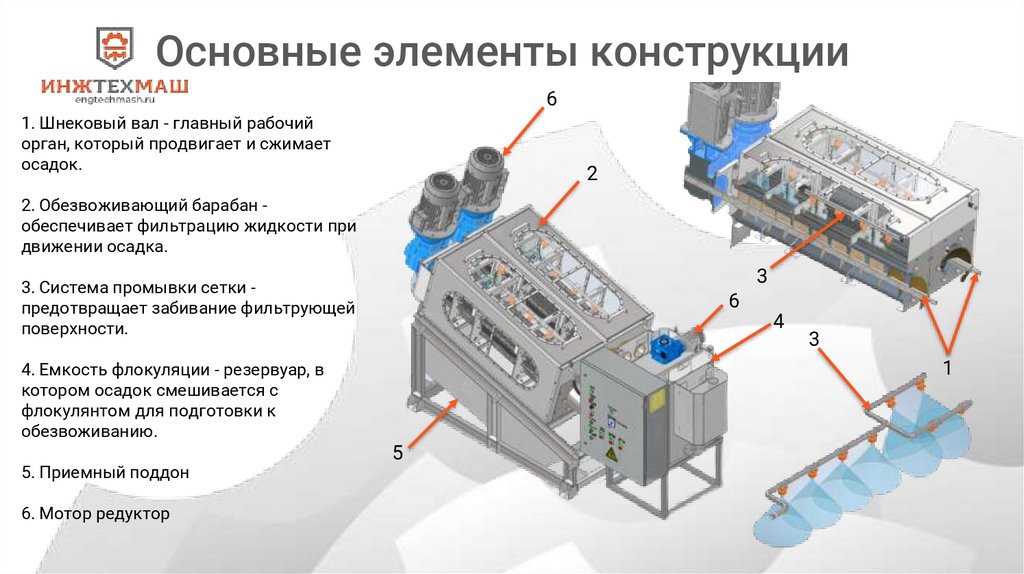

Основные элементы конструкции
6
1. Шнековый вал - главный рабочий
орган, который продвигает и сжимает
осадок.
2
2. Обезвоживающий барабан обеспечивает фильтрацию жидкости при
движении осадка.
3
3. Система промывки сетки предотвращает забивание фильтрующей
поверхности.
4. Емкость флокуляции - резервуар, в
котором осадок смешивается с
флокулянтом для подготовки к
обезвоживанию.
5. Приемный поддон
6. Мотор редуктор
6
4
3
1
5

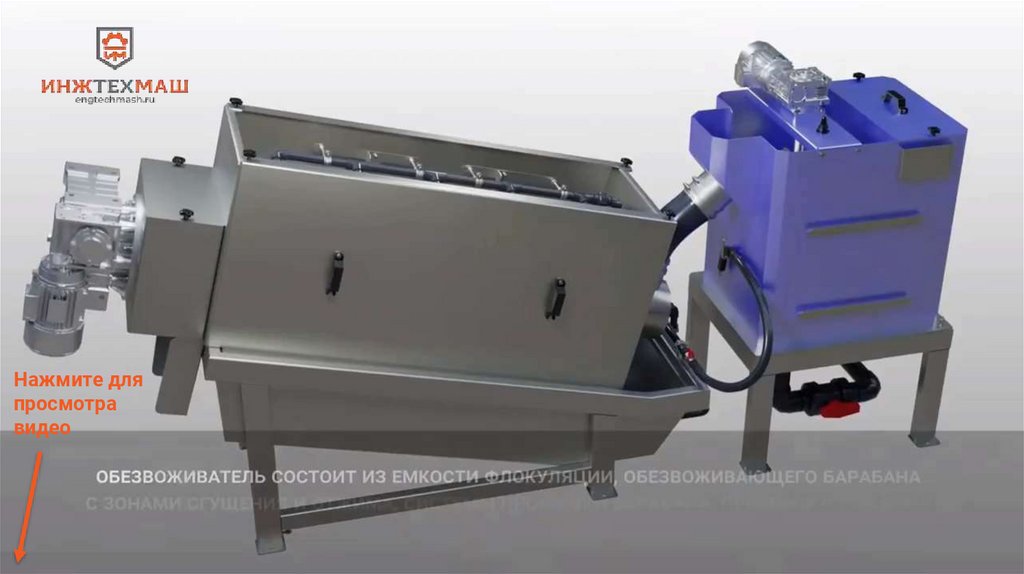

5.

Нажмите для
просмотра
видео

6.

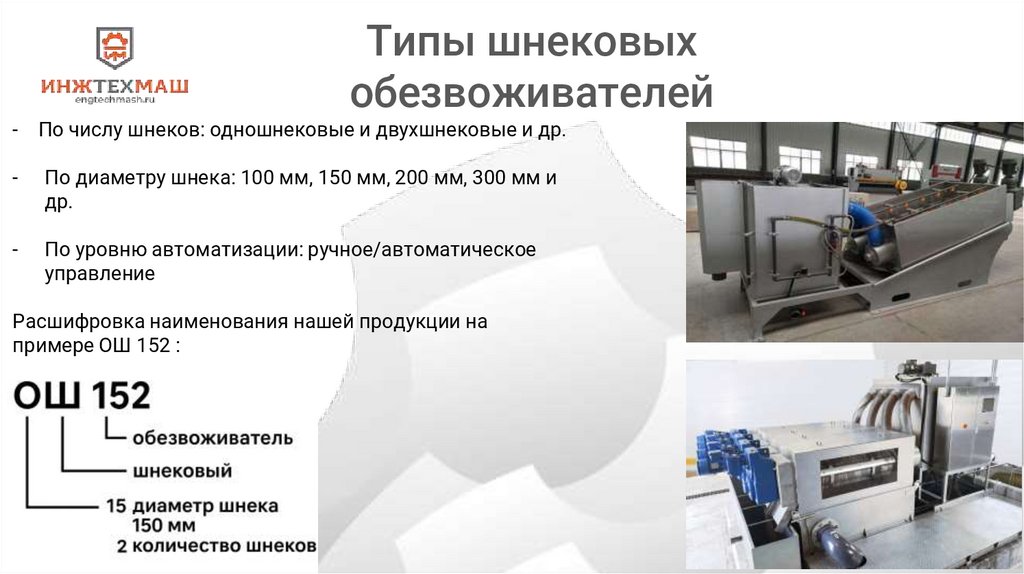

Типы шнековых
обезвоживателей
- По числу шнеков: одношнековые и двухшнековые и др.
-
По диаметру шнека: 100 мм, 150 мм, 200 мм, 300 мм и
др.
-
По уровню автоматизации: ручное/автоматическое
управление
Расшифровка наименования нашей продукции на
примере ОШ 152 :

7.

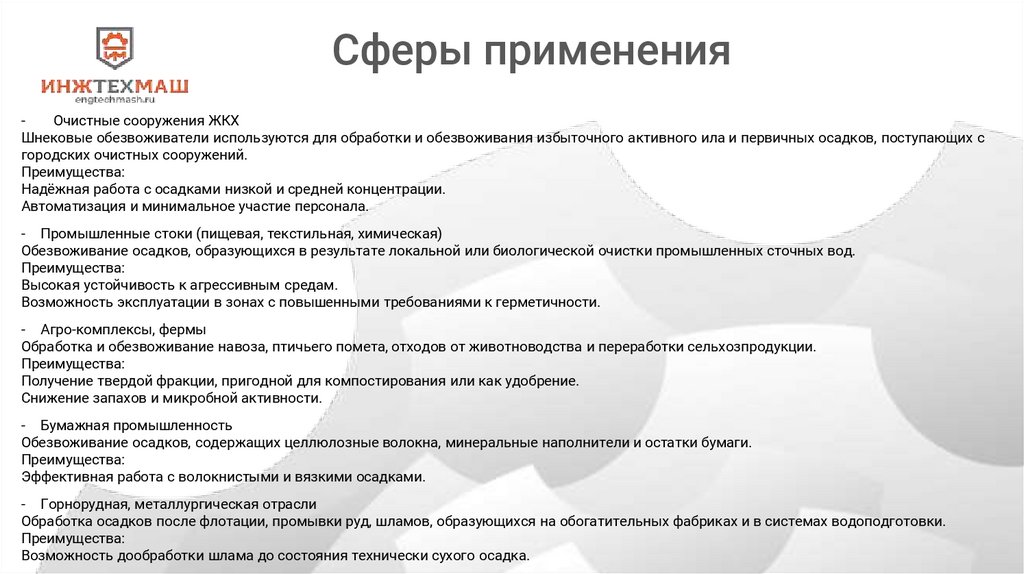

Сферы применения
Очистные сооружения ЖКХ
Шнековые обезвоживатели используются для обработки и обезвоживания избыточного активного ила и первичных осадков, поступающих с
городских очистных сооружений.
Преимущества:
Надёжная работа с осадками низкой и средней концентрации.
Автоматизация и минимальное участие персонала.
- Промышленные стоки (пищевая, текстильная, химическая)
Обезвоживание осадков, образующихся в результате локальной или биологической очистки промышленных сточных вод.
Преимущества:
Высокая устойчивость к агрессивным средам.
Возможность эксплуатации в зонах с повышенными требованиями к герметичности.
- Агро-комплексы, фермы
Обработка и обезвоживание навоза, птичьего помета, отходов от животноводства и переработки сельхозпродукции.
Преимущества:
Получение твердой фракции, пригодной для компостирования или как удобрение.
Снижение запахов и микробной активности.
- Бумажная промышленность
Обезвоживание осадков, содержащих целлюлозные волокна, минеральные наполнители и остатки бумаги.
Преимущества:
Эффективная работа с волокнистыми и вязкими осадками.
- Горнорудная, металлургическая отрасли
Обработка осадков после флотации, промывки руд, шламов, образующихся на обогатительных фабриках и в системах водоподготовки.
Преимущества:
Возможность дообработки шлама до состояния технически сухого осадка.

8.

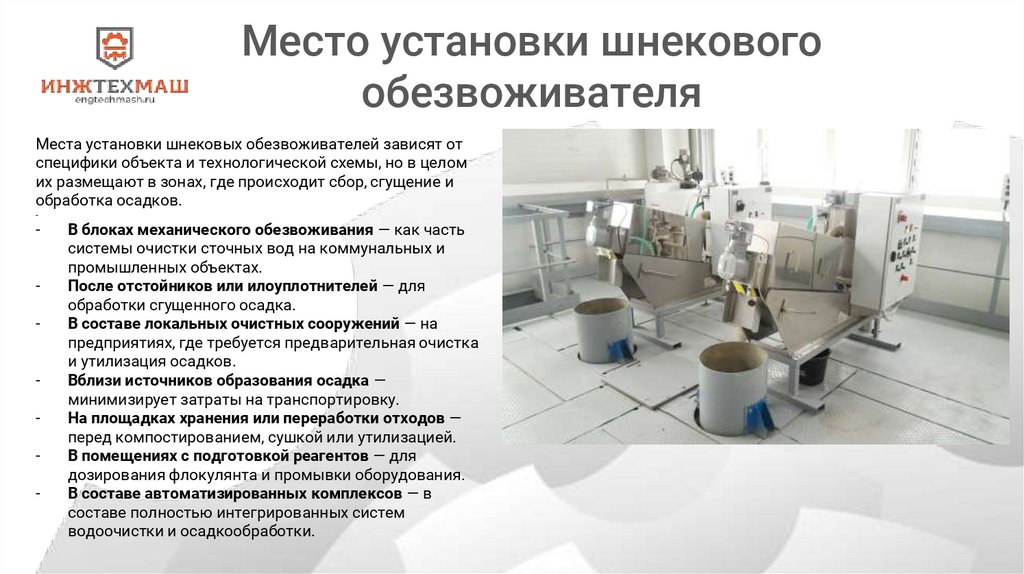

Место установки шнекового
обезвоживателя
Места установки шнековых обезвоживателей зависят от
специфики объекта и технологической схемы, но в целом
их размещают в зонах, где происходит сбор, сгущение и
обработка осадков.
-
-
-
В блоках механического обезвоживания — как часть
системы очистки сточных вод на коммунальных и
промышленных объектах.
После отстойников или илоуплотнителей — для
обработки сгущенного осадка.
В составе локальных очистных сооружений — на
предприятиях, где требуется предварительная очистка
и утилизация осадков.
Вблизи источников образования осадка —
минимизирует затраты на транспортировку.
На площадках хранения или переработки отходов —
перед компостированием, сушкой или утилизацией.
В помещениях с подготовкой реагентов — для
дозирования флокулянта и промывки оборудования.
В составе автоматизированных комплексов — в
составе полностью интегрированных систем
водоочистки и осадкообработки.

9.

Технические характеристики
наших модификаций
№
Название
модели
Производительность (кг
Диаметр шнека *
Габариты (ДхШхВ, мм)
с.в./час, м³/час)
количество
Мощность
(кВт)
Степень
защиты
1
ОШ-101
2-13 (1,0-0,43)
1868x550x1564
100 * 1
0,62
240
2
ОШ-102
4-26 (2,0-0,86)
1868x728x1564
100 * 2
0,99
363
3
ОШ-151
6-39 (3,0-1,3)
2286x662x1719
150 * 1
1
321
4
ОШ-152
12-78 (6,0-2,6)
2286x768x1719
150 * 2
1,55
486
5
ОШ-201
8-52 (4,0-1,73)
2840x800x1772
200 * 1
1,1
650
6
ОШ-202
16-104 (8,0-3,47)
2840x1122x1772
200 * 2
1,65
1062
7
ОШ-301
20-140 (10,0-4,3)
3265x930x1525
300 * 1
1,5
855
8
ОШ-302
40-280 (20,0-8,67)
3470x1230x1525
300 * 2
2,05
1310
Вес (кг)
IP55

10.

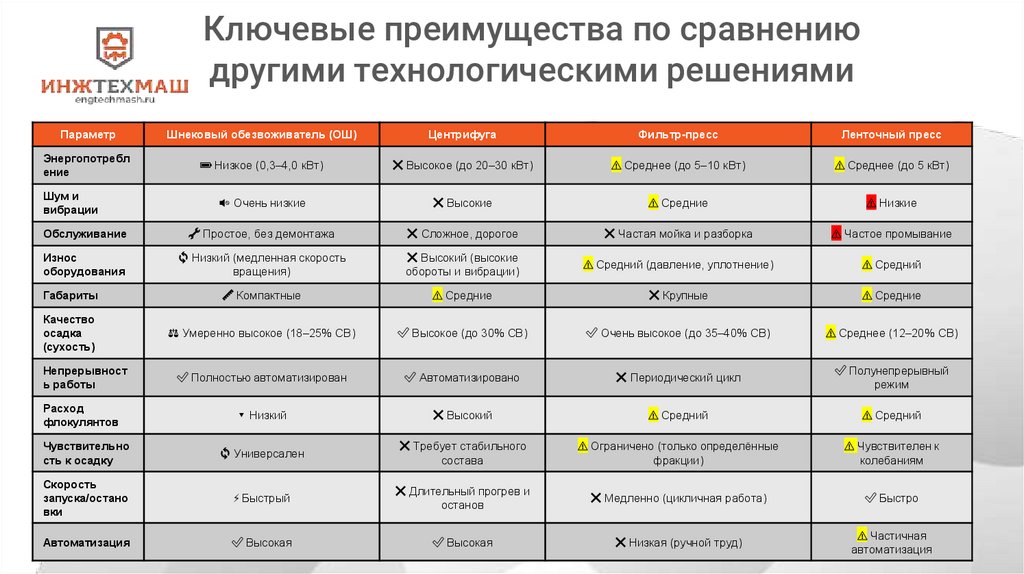

Ключевые преимущества по сравнению
другими технологическими решениями
Параметр
Шнековый обезвоживатель (ОШ)
Центрифуга
Фильтр-пресс
Ленточный пресс
Энергопотребл
ение
