РП «Реконструкция канализационных очистных сооружений в п. Новая Бухтарма, района Алтай, ВКО»

1.

Заказчик: ГУ «Отдел ЖКХ, пассажирского транспорта,
автомобильных дорог и ЖИ района Алтай»»
РП «Реконструкция
канализационных очистных
сооружений в
п. Новая Бухтарма, района
Алтай, ВКО»

2.

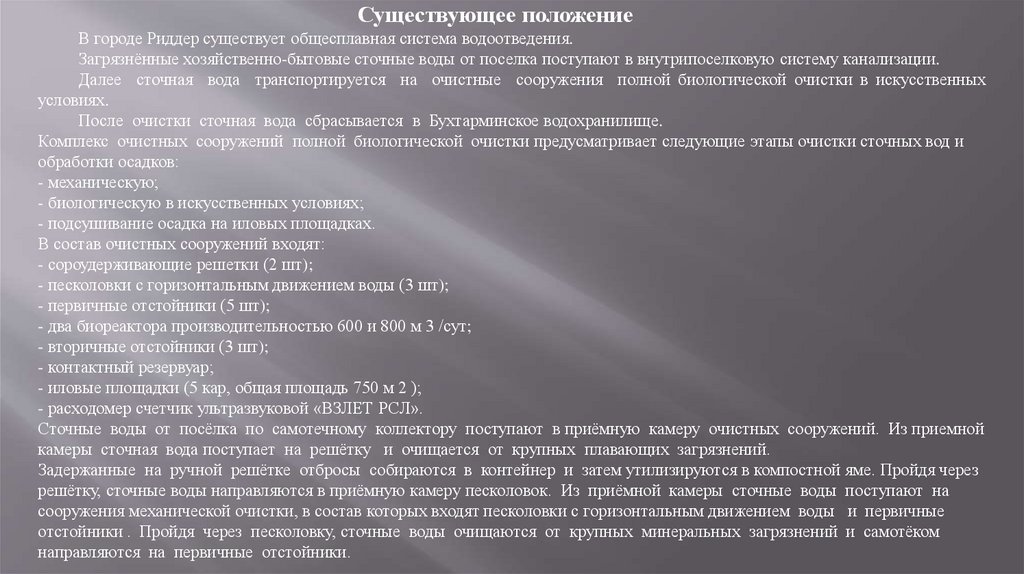

Существующее положение
В городе Риддер существует общесплавная система водоотведения.
Загрязнённые хозяйственно-бытовые сточные воды от поселка поступают в внутрипоселковую систему канализации.
Далее сточная вода транспортируется на очистные сооружения полной биологической очистки в искусственных
условиях.
После очистки сточная вода сбрасывается в Бухтарминское водохранилище.
Комплекс очистных сооружений полной биологической очистки предусматривает следующие этапы очистки сточных вод и
обработки осадков:
- механическую;
- биологическую в искусственных условиях;
- подсушивание осадка на иловых площадках.
В состав очистных сооружений входят:
- сороудерживающие решетки (2 шт);
- песколовки с горизонтальным движением воды (3 шт);
- первичные отстойники (5 шт);
- два биореактора производительностью 600 и 800 м 3 /сут;
- вторичные отстойники (3 шт);
- контактный резервуар;
- иловые площадки (5 кар, общая площадь 750 м 2 );
- расходомер счетчик ультразвуковой «ВЗЛЕТ РСЛ».
Сточные воды от посёлка по самотечному коллектору поступают в приёмную камеру очистных сооружений. Из приемной
камеры сточная вода поступает на решётку и очищается от крупных плавающих загрязнений.
Задержанные на ручной решётке отбросы собираются в контейнер и затем утилизируются в компостной яме. Пройдя через
решётку, сточные воды направляются в приёмную камеру песколовок. Из приёмной камеры сточные воды поступают на
сооружения механической очистки, в состав которых входят песколовки с горизонтальным движением воды и первичные
отстойники . Пройдя через песколовку, сточные воды очищаются от крупных минеральных загрязнений и самотёком
направляются на первичные отстойники.

3.

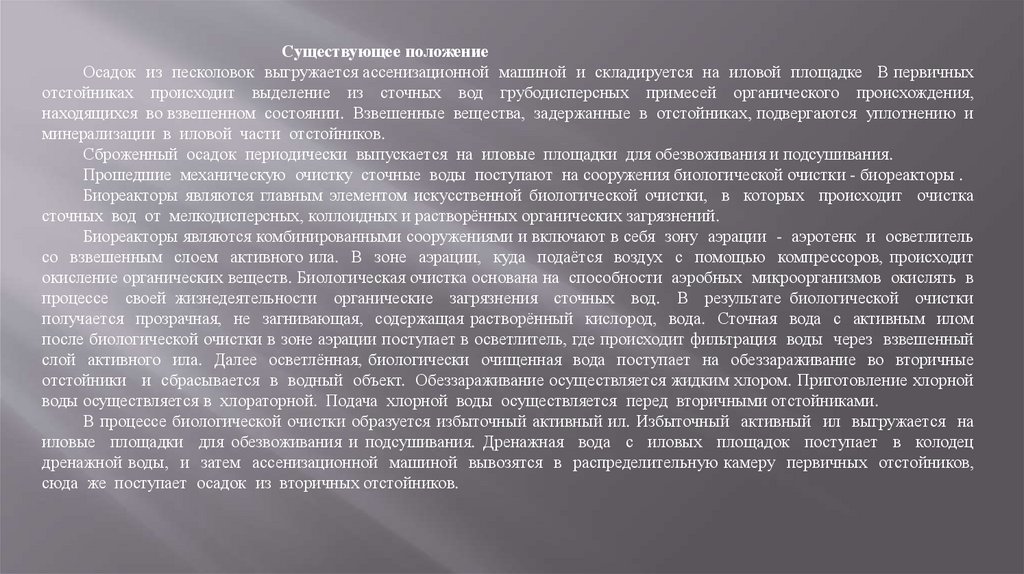

Существующее положение
Осадок из песколовок выгружается ассенизационной машиной и складируется на иловой площадке В первичных
отстойниках происходит выделение из сточных вод грубодисперсных примесей органического происхождения,
находящихся во взвешенном состоянии. Взвешенные вещества, задержанные в отстойниках, подвергаются уплотнению и
минерализации в иловой части отстойников.
Сброженный осадок периодически выпускается на иловые площадки для обезвоживания и подсушивания.
Прошедшие механическую очистку сточные воды поступают на сооружения биологической очистки - биореакторы .
Биореакторы являются главным элементом искусственной биологической очистки, в которых происходит очистка
сточных вод от мелкодисперсных, коллоидных и растворённых органических загрязнений.
Биореакторы являются комбинированными сооружениями и включают в себя зону аэрации - аэротенк и осветлитель
со взвешенным слоем активного ила. В зоне аэрации, куда подаётся воздух с помощью компрессоров, происходит
окисление органических веществ. Биологическая очистка основана на способности аэробных микроорганизмов окислять в
процессе своей жизнедеятельности органические загрязнения сточных вод. В результате биологической очистки
получается прозрачная, не загнивающая, содержащая растворённый кислород, вода. Сточная вода с активным илом
после биологической очистки в зоне аэрации поступает в осветлитель, где происходит фильтрация воды через взвешенный
слой активного ила. Далее осветлённая, биологически очищенная вода поступает на обеззараживание во вторичные
отстойники и сбрасывается в водный объект. Обеззараживание осуществляется жидким хлором. Приготовление хлорной
воды осуществляется в хлораторной. Подача хлорной воды осуществляется перед вторичными отстойниками.
В процессе биологической очистки образуется избыточный активный ил. Избыточный активный ил выгружается на
иловые площадки для обезвоживания и подсушивания. Дренажная вода с иловых площадок поступает в колодец
дренажной воды, и затем ассенизационной машиной вывозятся в распределительную камеру первичных отстойников,
сюда же поступает осадок из вторичных отстойников.

4.

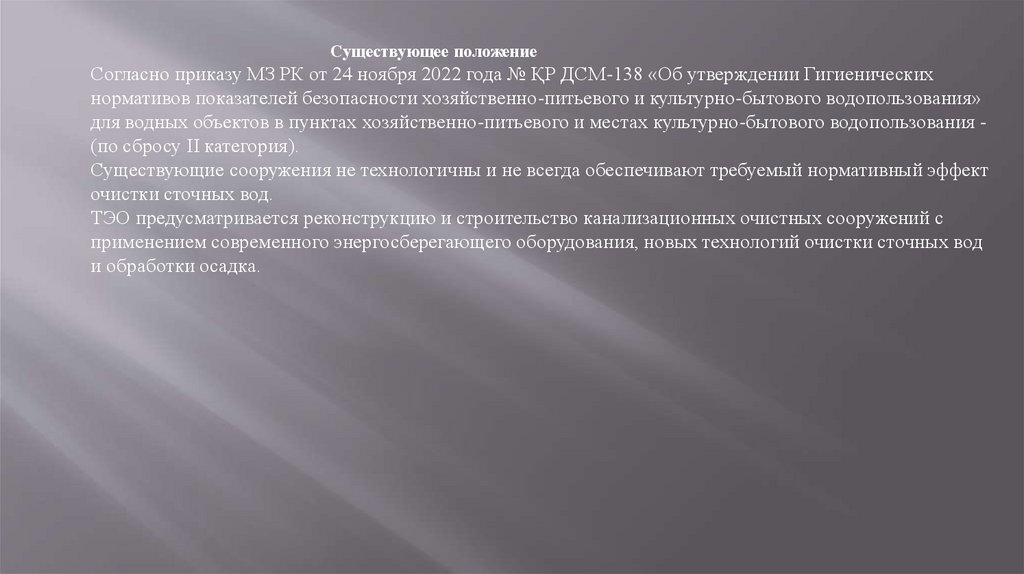

Существующее положение
Согласно приказу МЗ РК от 24 ноября 2022 года № ҚР ДСМ-138 «Об утверждении Гигиенических
нормативов показателей безопасности хозяйственно-питьевого и культурно-бытового водопользования»
для водных объектов в пунктах хозяйственно-питьевого и местах культурно-бытового водопользования (по сбросу II категория).
Существующие сооружения не технологичны и не всегда обеспечивают требуемый нормативный эффект
очистки сточных вод.
ТЭО предусматривается реконструкцию и строительство канализационных очистных сооружений с
применением современного энергосберегающего оборудования, новых технологий очистки сточных вод
и обработки осадка.

5.

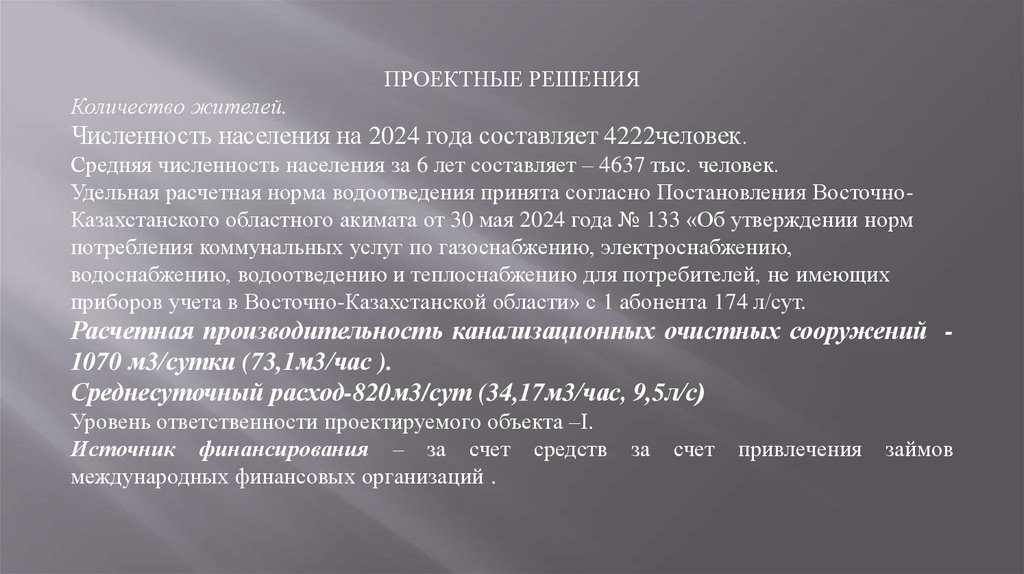

ПРОЕКТНЫЕ РЕШЕНИЯ
Количество жителей.
Численность населения на 2024 года составляет 4222человек.
Средняя численность населения за 6 лет составляет – 4637 тыс. человек.
Удельная расчетная норма водоотведения принята согласно Постановления ВосточноКазахстанского областного акимата от 30 мая 2024 года № 133 «Об утверждении норм
потребления коммунальных услуг по газоснабжению, электроснабжению,
водоснабжению, водоотведению и теплоснабжению для потребителей, не имеющих
приборов учета в Восточно-Казахстанской области» с 1 абонента 174 л/сут.
Расчетная производительность канализационных очистных сооружений 1070 м3/сутки (73,1м3/час ).
Среднесуточный расход-820м3/сут (34,17м3/час, 9,5л/с)
Уровень ответственности проектируемого объекта –І.
Источник финансирования – за счет средств
международных финансовых организаций .
за
счет
привлечения
займов

6.

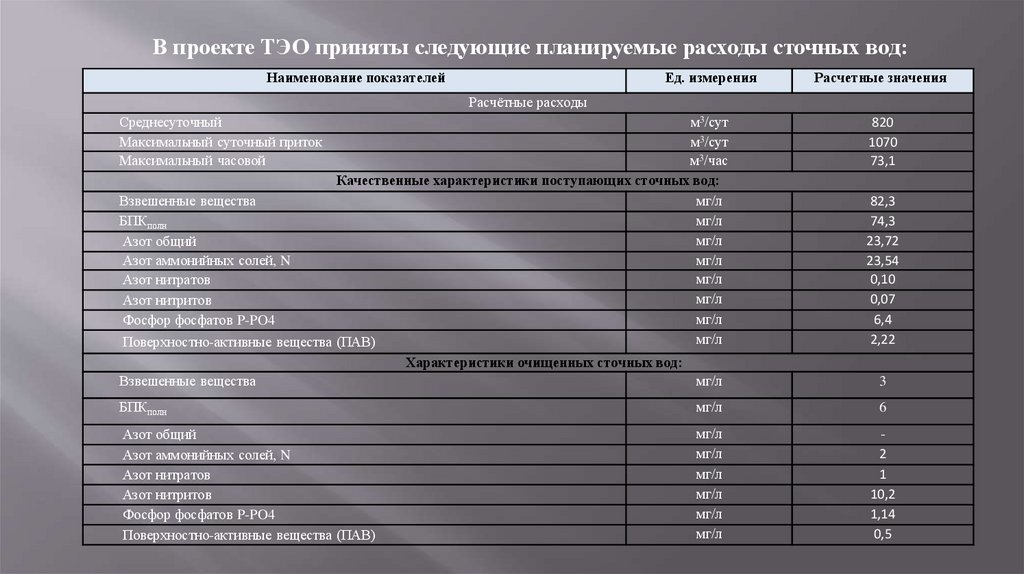

В проекте ТЭО приняты следующие планируемые расходы сточных вод:
Наименование показателей
Ед. измерения
Расчетные значения
Расчётные расходы
Среднесуточный
Максимальный суточный приток
Максимальный часовой
м3/сут
м3/сут
м3/час
Качественные характеристики поступающих сточных вод:
Взвешенные вещества
мг/л
БПКполн
мг/л
мг/л
Азот общий
Азот аммонийных солей, N
мг/л
мг/л
Азот нитратов
мг/л
Азот нитритов
мг/л
Фосфор фосфатов P-PO4
мг/л
Поверхностно-активные вещества (ПАВ)
820
1070
73,1
82,3
74,3
23,72
23,54
0,10
0,07
6,4
2,22
Характеристики очищенных сточных вод:
Взвешенные вещества
мг/л
3
БПКполн
мг/л
6
Азот общий
Азот аммонийных солей, N
Азот нитратов
Азот нитритов
Фосфор фосфатов P-PO4
Поверхностно-активные вещества (ПАВ)
мг/л
мг/л
мг/л
мг/л
мг/л
мг/л
2
1
10,2
1,14
0,5

7.

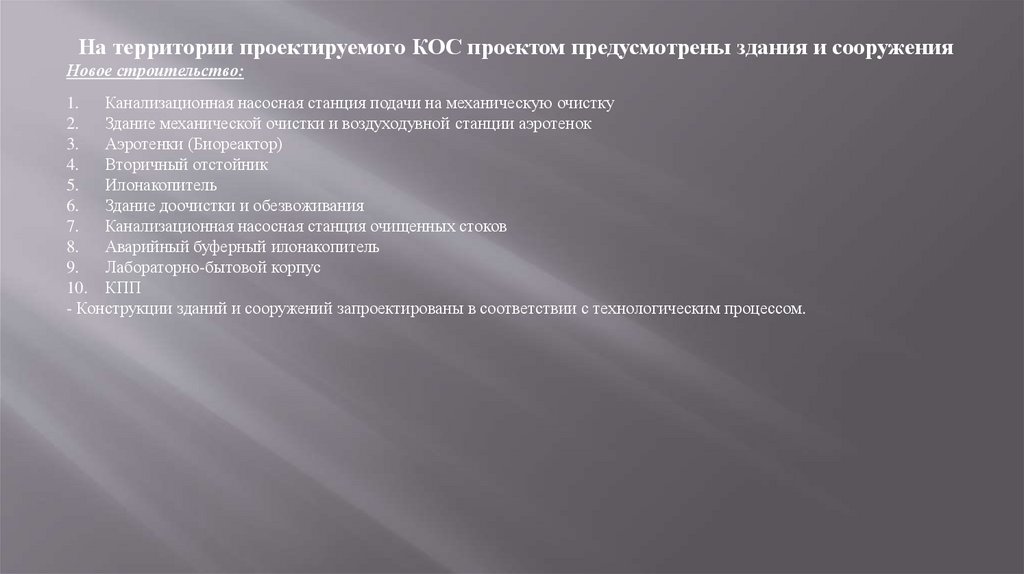

На территории проектируемого КОС проектом предусмотрены здания и сооружения
Новое строительство:
1.
Канализационная насосная станция подачи на механическую очистку
2.
Здание механической очистки и воздуходувной станции аэротенок
3.
Аэротенки (Биореактор)
4.
Вторичный отстойник
5. Илонакопитель
6.
Здание доочистки и обезвоживания
7.
Канализационная насосная станция очищенных стоков
8.
Аварийный буферный илонакопитель
9.
Лабораторно-бытовой корпус
10. КПП
- Конструкции зданий и сооружений запроектированы в соответствии с технологическим процессом.

8.

ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ

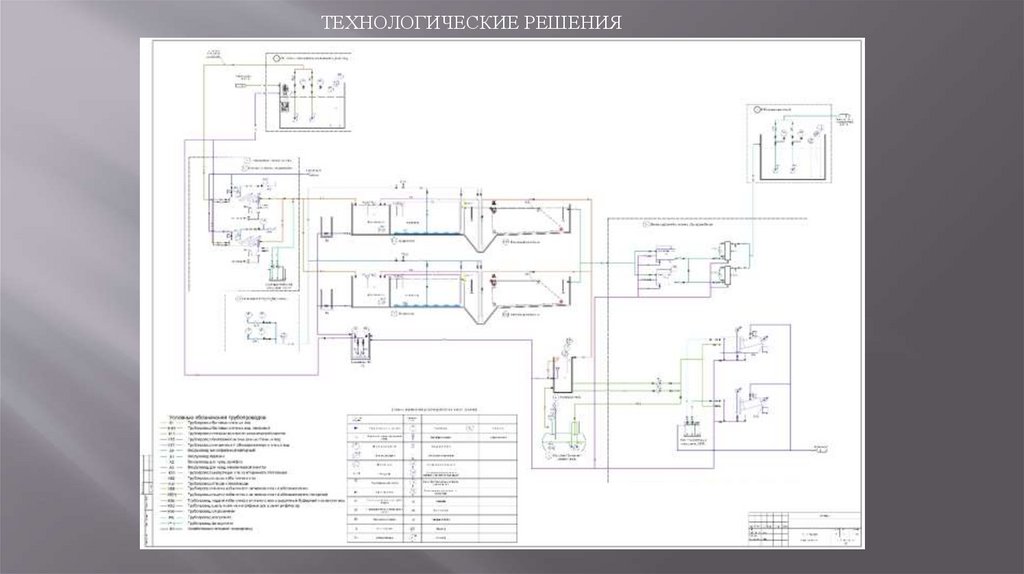

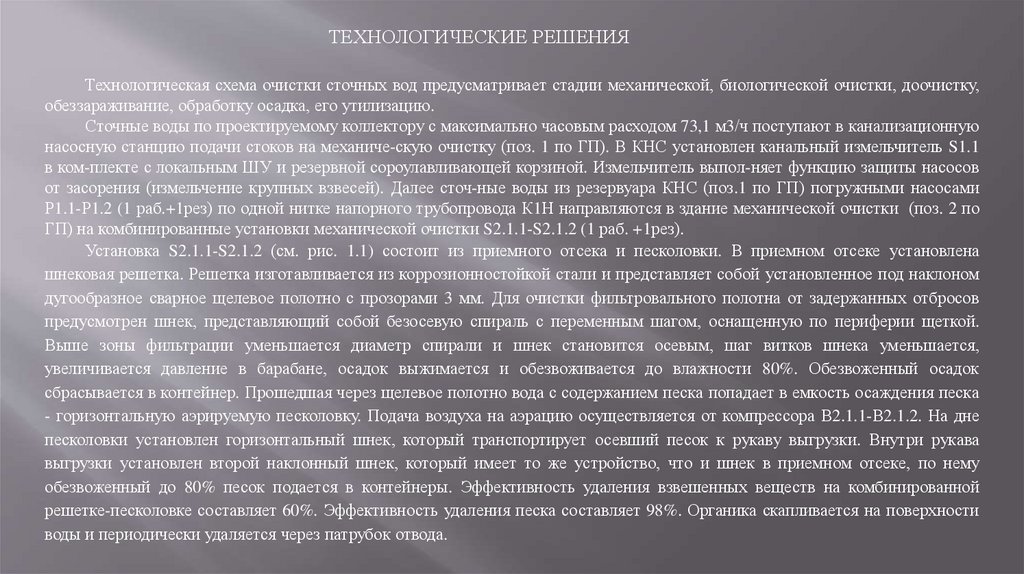

Технологическая схема очистки сточных вод предусматривает стадии механической, биологической очистки, доочистку,
обеззараживание, обработку осадка, его утилизацию.
Сточные воды по проектируемому коллектору с максимально часовым расходом 73,1 м3/ч поступают в канализационную
насосную станцию подачи стоков на механиче-скую очистку (поз. 1 по ГП). В КНС установлен канальный измельчитель S1.1
в ком-плекте с локальным ШУ и резервной сороулавливающей корзиной. Измельчитель выпол-няет функцию защиты насосов
от засорения (измельчение крупных взвесей). Далее сточ-ные воды из резервуара КНС (поз.1 по ГП) погружными насосами
Р1.1-Р1.2 (1 раб.+1рез) по одной нитке напорного трубопровода К1Н направляются в здание механической очистки (поз. 2 по
ГП) на комбинированные установки механической очистки S2.1.1-S2.1.2 (1 раб. +1рез).
Установка S2.1.1-S2.1.2 (см. рис. 1.1) состоит из приемного отсека и песколовки. В приемном отсеке установлена
шнековая решетка. Решетка изготавливается из коррозионностойкой стали и представляет собой установленное под наклоном
дугообразное сварное щелевое полотно с прозорами 3 мм. Для очистки фильтровального полотна от задержанных отбросов
предусмотрен шнек, представляющий собой безосевую спираль с переменным шагом, оснащенную по периферии щеткой.
Выше зоны фильтрации уменьшается диаметр спирали и шнек становится осевым, шаг витков шнека уменьшается,
увеличивается давление в барабане, осадок выжимается и обезвоживается до влажности 80%. Обезвоженный осадок
сбрасывается в контейнер. Прошедшая через щелевое полотно вода с содержанием песка попадает в емкость осаждения песка
- горизонтальную аэрируемую песколовку. Подача воздуха на аэрацию осуществляется от компрессора В2.1.1-В2.1.2. На дне
песколовки установлен горизонтальный шнек, который транспортирует осевший песок к рукаву выгрузки. Внутри рукава
выгрузки установлен второй наклонный шнек, который имеет то же устройство, что и шнек в приемном отсеке, по нему
обезвоженный до 80% песок подается в контейнеры. Эффективность удаления взвешенных веществ на комбинированной
решетке-песколовке составляет 60%. Эффективность удаления песка составляет 98%. Органика скапливается на поверхности
воды и периодически удаляется через патрубок отвода.

9.

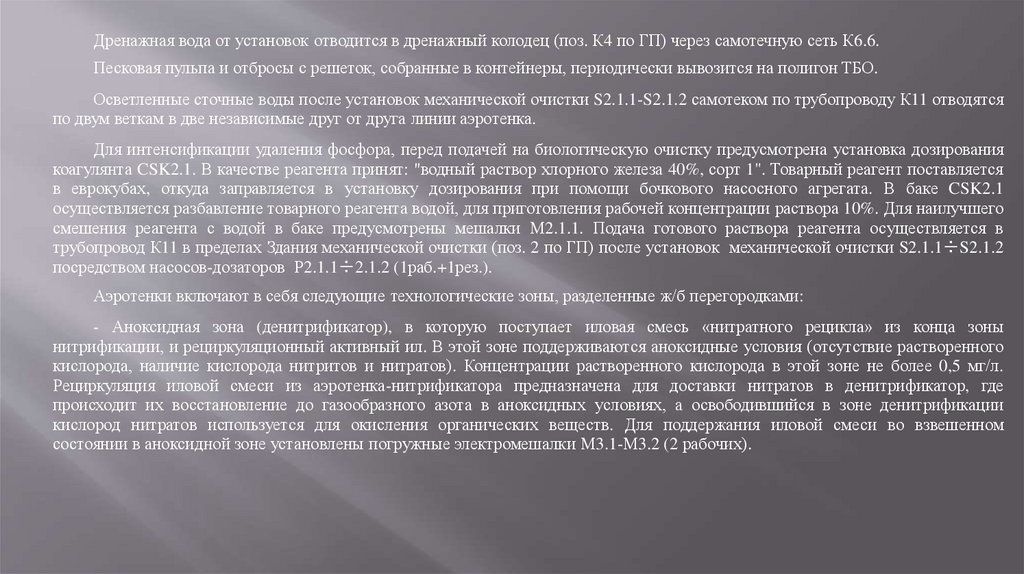

Дренажная вода от установок отводится в дренажный колодец (поз. К4 по ГП) через самотечную сеть К6.6.
Песковая пульпа и отбросы с решеток, собранные в контейнеры, периодически вывозится на полигон ТБО.
Осветленные сточные воды после установок механической очистки S2.1.1-S2.1.2 самотеком по трубопроводу К11 отводятся
по двум веткам в две независимые друг от друга линии аэротенка.
Для интенсификации удаления фосфора, перед подачей на биологическую очистку предусмотрена установка дозирования
коагулянта CSK2.1. В качестве реагента принят: "водный раствор хлорного железа 40%, сорт 1". Товарный реагент поставляется
в еврокубах, откуда заправляется в установку дозирования при помощи бочкового насосного агрегата. В баке CSK2.1
осуществляется разбавление товарного реагента водой, для приготовления рабочей концентрации раствора 10%. Для наилучшего
смешения реагента с водой в баке предусмотрены мешалки М2.1.1. Подача готового раствора реагента осуществляется в
трубопровод К11 в пределах Здания механической очистки (поз. 2 по ГП) после установок механической очистки S2.1.1÷S2.1.2
посредством насосов-дозаторов Р2.1.1÷2.1.2 (1раб.+1рез.).
Аэротенки включают в себя следующие технологические зоны, разделенные ж/б перегородками:
- Аноксидная зона (денитрификатор), в которую поступает иловая смесь «нитратного рецикла» из конца зоны
нитрификации, и рециркуляционный активный ил. В этой зоне поддерживаются аноксидные условия (отсутствие растворенного
кислорода, наличие кислорода нитритов и нитратов). Концентрации растворенного кислорода в этой зоне не более 0,5 мг/л.
Рециркуляция иловой смеси из аэротенка-нитрификатора предназначена для доставки нитратов в денитрификатор, где
происходит их восстановление до газообразного азота в аноксидных условиях, а освободившийся в зоне денитрификации
кислород нитратов используется для окисления органических веществ. Для поддержания иловой смеси во взвешенном
состоянии в аноксидной зоне установлены погружные электромешалки М3.1-М3.2 (2 рабочих).

10.

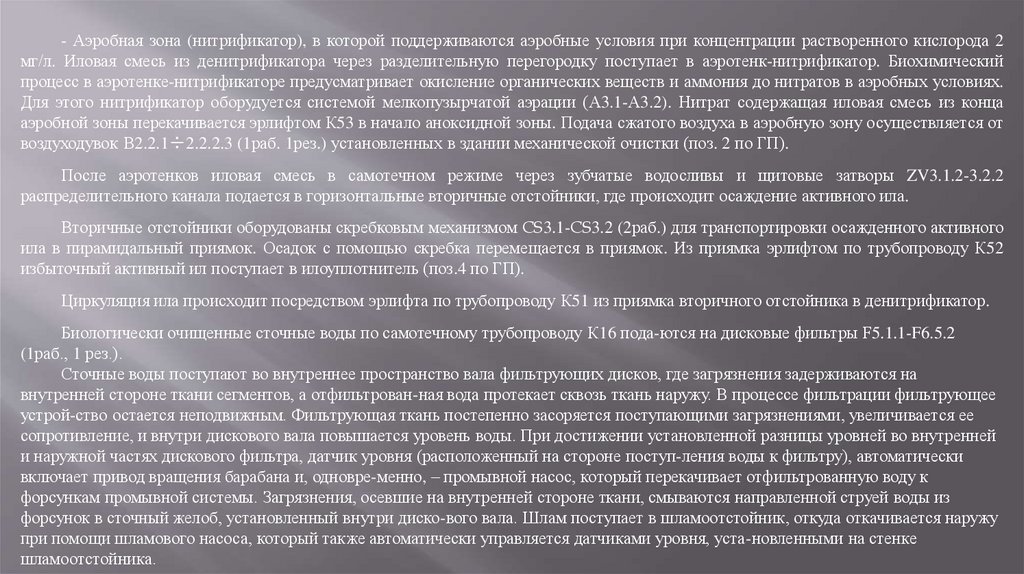

- Аэробная зона (нитрификатор), в которой поддерживаются аэробные условия при концентрации растворенного кислорода 2
мг/л. Иловая смесь из денитрификатора через разделительную перегородку поступает в аэротенк-нитрификатор. Биохимический
процесс в аэротенке-нитрификаторе предусматривает окисление органических веществ и аммония до нитратов в аэробных условиях.
Для этого нитрификатор оборудуется системой мелкопузырчатой аэрации (А3.1-А3.2). Нитрат содержащая иловая смесь из конца
аэробной зоны перекачивается эрлифтом К53 в начало аноксидной зоны. Подача сжатого воздуха в аэробную зону осуществляется от
воздуходувок В2.2.1÷2.2.2.3 (1раб. 1рез.) установленных в здании механической очистки (поз. 2 по ГП).
После аэротенков иловая смесь в самотечном режиме через зубчатые водосливы и щитовые затворы ZV3.1.2-3.2.2
распределительного канала подается в горизонтальные вторичные отстойники, где происходит осаждение активного ила.
Вторичные отстойники оборудованы скребковым механизмом CS3.1-CS3.2 (2раб.) для транспортировки осажденного активного
ила в пирамидальный приямок. Осадок с помощью скребка перемещается в приямок. Из приямка эрлифтом по трубопроводу К52
избыточный активный ил поступает в илоуплотнитель (поз.4 по ГП).
Циркуляция ила происходит посредством эрлифта по трубопроводу К51 из приямка вторичного отстойника в денитрификатор.
Биологически очищенные сточные воды по самотечному трубопроводу К16 пода-ются на дисковые фильтры F5.1.1-F6.5.2
(1раб., 1 рез.).
Сточные воды поступают во внутреннее пространство вала фильтрующих дисков, где загрязнения задерживаются на
внутренней стороне ткани сегментов, а отфильтрован-ная вода протекает сквозь ткань наружу. В процессе фильтрации фильтрующее
устрой-ство остается неподвижным. Фильтрующая ткань постепенно засоряется поступающими загрязнениями, увеличивается ее
сопротивление, и внутри дискового вала повышается уровень воды. При достижении установленной разницы уровней во внутренней
и наружной частях дискового фильтра, датчик уровня (расположенный на стороне поступ-ления воды к фильтру), автоматически
включает привод вращения барабана и, одновре-менно, – промывной насос, который перекачивает отфильтрованную воду к
форсункам промывной системы. Загрязнения, осевшие на внутренней стороне ткани, смываются направленной струей воды из
форсунок в сточный желоб, установленный внутри диско-вого вала. Шлам поступает в шламоотстойник, откуда откачивается наружу
при помощи шламового насоса, который также автоматически управляется датчиками уровня, уста-новленными на стенке
шламоотстойника.

11.

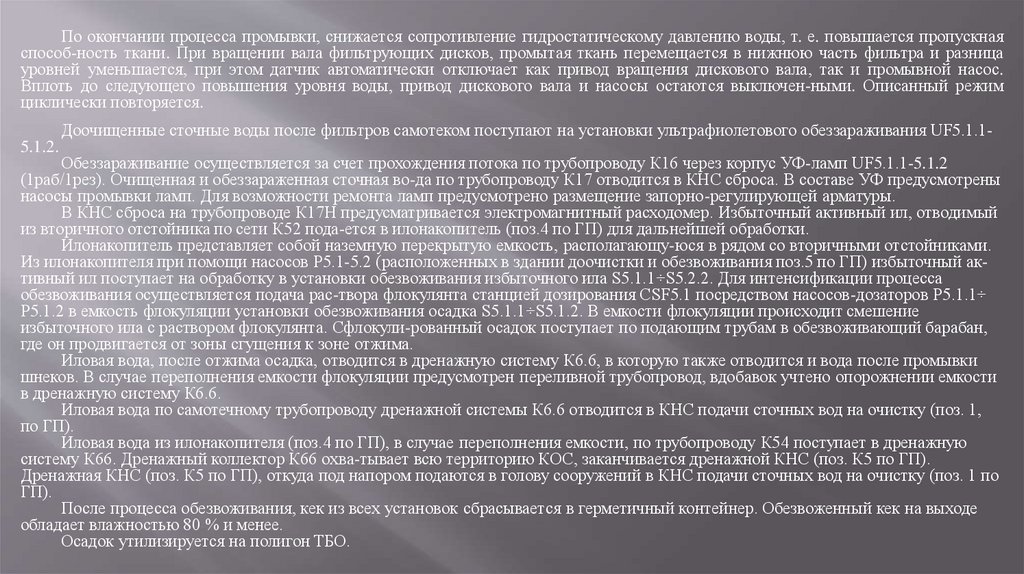

По окончании процесса промывки, снижается сопротивление гидростатическому давлению воды, т. е. повышается пропускная
способ-ность ткани. При вращении вала фильтрующих дисков, промытая ткань перемещается в нижнюю часть фильтра и разница
уровней уменьшается, при этом датчик автоматически отключает как привод вращения дискового вала, так и промывной насос.
Вплоть до следующего повышения уровня воды, привод дискового вала и насосы остаются выключен-ными. Описанный режим
циклически повторяется.
Доочищенные сточные воды после фильтров самотеком поступают на установки ультрафиолетового обеззараживания UF5.1.15.1.2.
Обеззараживание осуществляется за счет прохождения потока по трубопроводу К16 через корпус УФ-ламп UF5.1.1-5.1.2
(1раб/1рез). Очищенная и обеззараженная сточная во-да по трубопроводу К17 отводится в КНС сброса. В составе УФ предусмотрены
насосы промывки ламп. Для возможности ремонта ламп предусмотрено размещение запорно-регулирующей арматуры.
В КНС сброса на трубопроводе К17Н предусматривается электромагнитный расходомер. Избыточный активный ил, отводимый
из вторичного отстойника по сети К52 пода-ется в илонакопитель (поз.4 по ГП) для дальнейшей обработки.
Илонакопитель представляет собой наземную перекрытую емкость, располагающу-юся в рядом со вторичными отстойниками.
Из илонакопителя при помощи насосов Р5.1-5.2 (расположенных в здании доочистки и обезвоживания поз.5 по ГП) избыточный активный ил поступает на обработку в установки обезвоживания избыточного ила S5.1.1÷S5.2.2. Для интенсификации процесса
обезвоживания осуществляется подача рас-твора флокулянта станцией дозирования CSF5.1 посредством насосов-дозаторов P5.1.1÷
P5.1.2 в емкость флокуляции установки обезвоживания осадка S5.1.1÷S5.1.2. В емкости флокуляции происходит смешение
избыточного ила с раствором флокулянта. Сфлокули-рованный осадок поступает по подающим трубам в обезвоживающий барабан,
где он продвигается от зоны сгущения к зоне отжима.
Иловая вода, после отжима осадка, отводится в дренажную систему К6.6, в которую также отводится и вода после промывки
шнеков. В случае переполнения емкости флокуляции предусмотрен переливной трубопровод, вдобавок учтено опорожнении емкости
в дренажную систему К6.6.
Иловая вода по самотечному трубопроводу дренажной системы К6.6 отводится в КНС подачи сточных вод на очистку (поз. 1,
по ГП).
Иловая вода из илонакопителя (поз.4 по ГП), в случае переполнения емкости, по трубопроводу К54 поступает в дренажную
систему К66. Дренажный коллектор К66 охва-тывает всю территорию КОС, заканчивается дренажной КНС (поз. К5 по ГП).
Дренажная КНС (поз. К5 по ГП), откуда под напором подаются в голову сооружений в КНС подачи сточных вод на очистку (поз. 1 по
ГП).
После процесса обезвоживания, кек из всех установок сбрасывается в герметичный контейнер. Обезвоженный кек на выходе
обладает влажностью 80 % и менее.
Осадок утилизируется на полигон ТБО.

12.

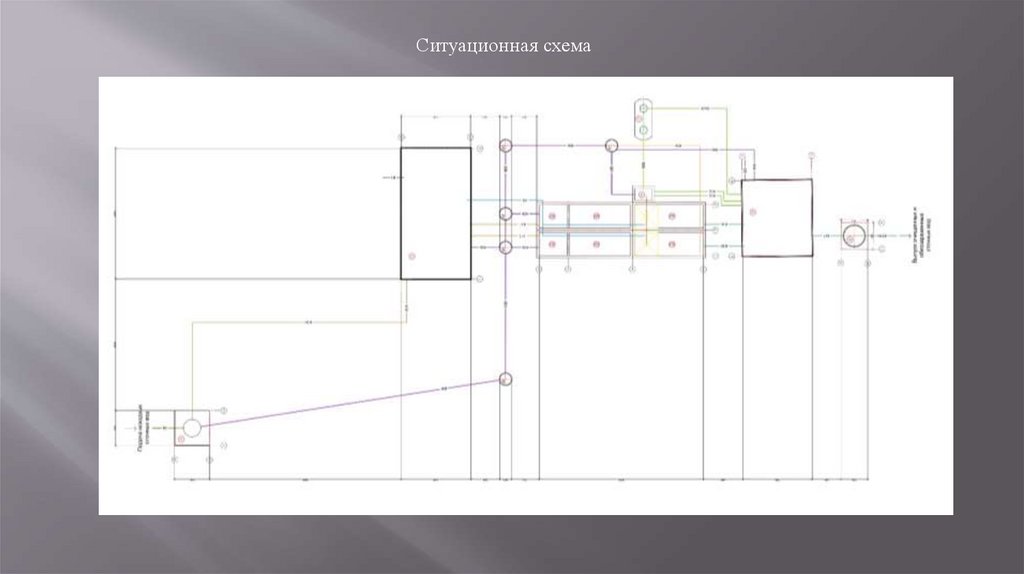

Ситуационная схема

13.

ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ
