Применение ПЛР в управлении частотным преобразователем

1.

Дипломный проект на тему:
Применение ПЛР в
управлении частотным
преобразователем
Выполнил: Байтурин М. Г.
Руководитель: Копылова О.А.

2.

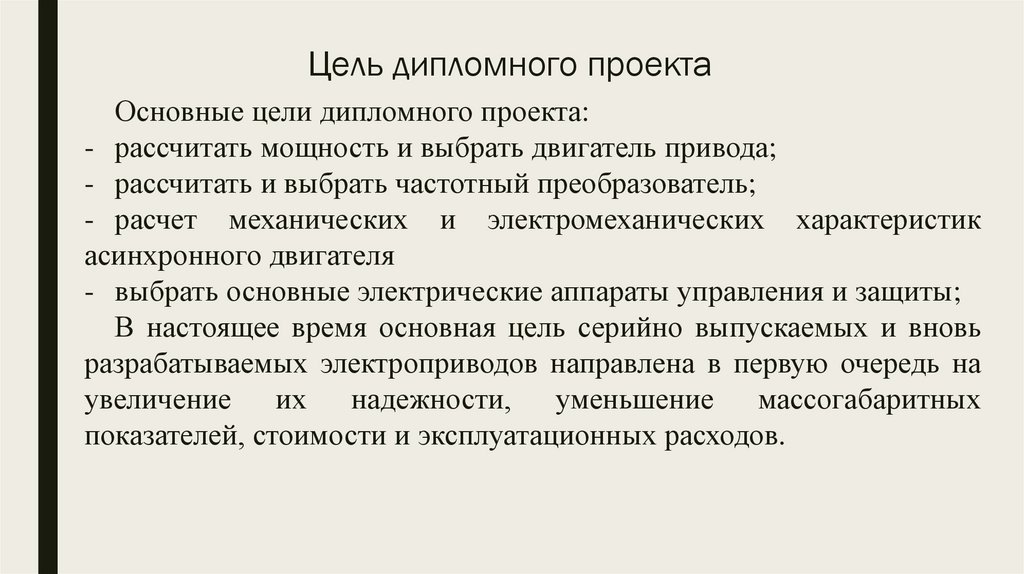

Цель дипломного проекта
Основные цели дипломного проекта:
- рассчитать мощность и выбрать двигатель привода;
- рассчитать и выбрать частотный преобразователь;
- расчет механических и электромеханических характеристик
асинхронного двигателя
- выбрать основные электрические аппараты управления и защиты;
В настоящее время основная цель серийно выпускаемых и вновь
разрабатываемых электроприводов направлена в первую очередь на
увеличение их надежности, уменьшение массогабаритных
показателей, стоимости и эксплуатационных расходов.

3.

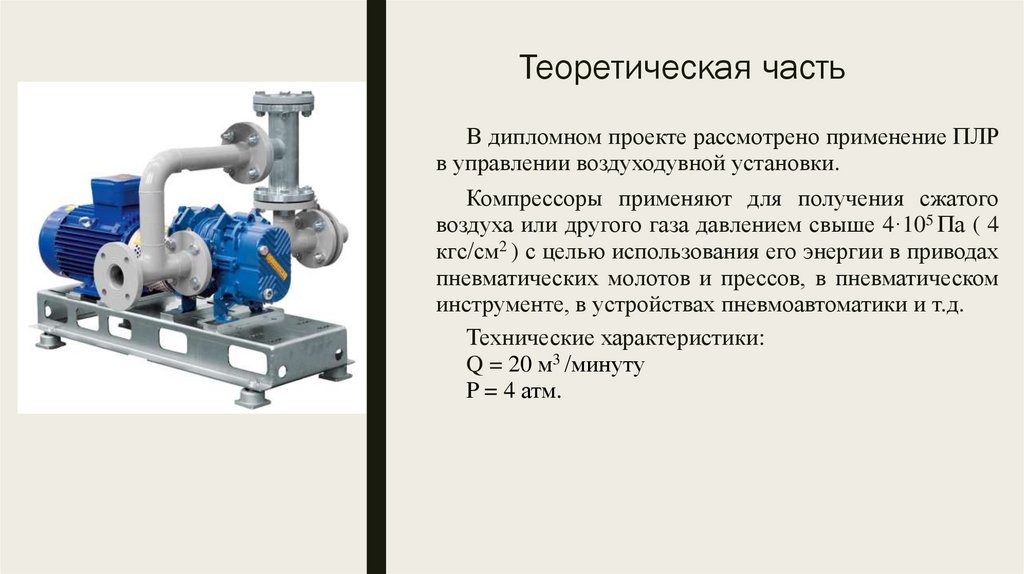

Теоретическая часть
В дипломном проекте рассмотрено применение ПЛР
в управлении воздуходувной установки.
Компрессоры применяют для получения сжатого
воздуха или другого газа давлением свыше 4·105 Па ( 4
кгс/см2 ) с целью использования его энергии в приводах
пневматических молотов и прессов, в пневматическом
инструменте, в устройствах пневмоавтоматики и т.д.
Технические характеристики:
Q = 20 м3 /минуту
P = 4 атм.

4.

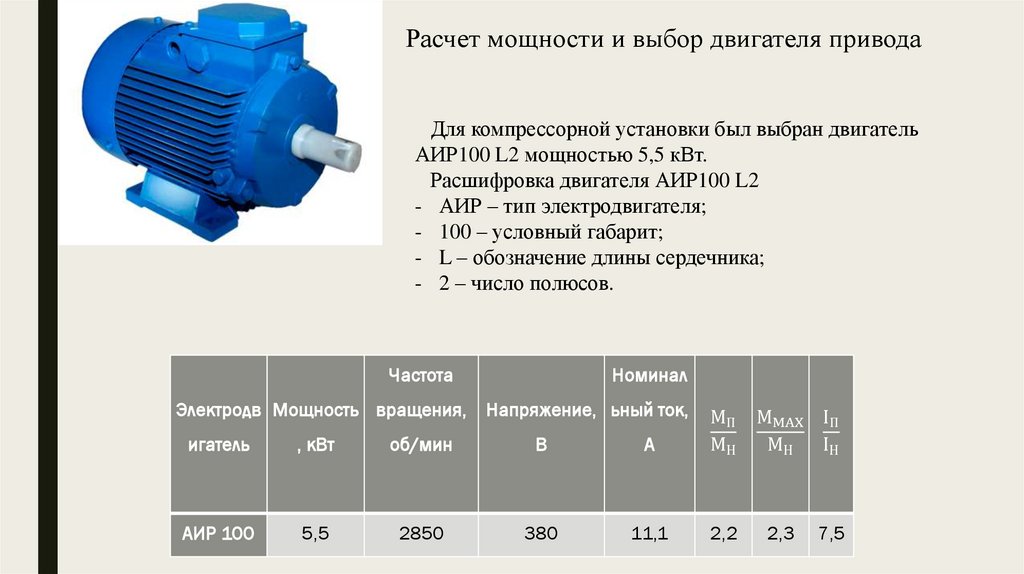

Расчет мощности и выбор двигателя привода
Для компрессорной установки был выбран двигатель
АИР100 L2 мощностью 5,5 кВт.
Расшифровка двигателя АИР100 L2
- АИР – тип электродвигателя;
- 100 – условный габарит;
- L – обозначение длины сердечника;
- 2 – число полюсов.
Частота
Номинал
Электродв Мощность вращения,
Напряжение, ьный ток,
игатель
, кВт
об/мин
В
А
MП
MН
АИР 100
5,5
2850
380
11,1
2,2
MMAX IП
MН
IН
2,3
7,5

5.

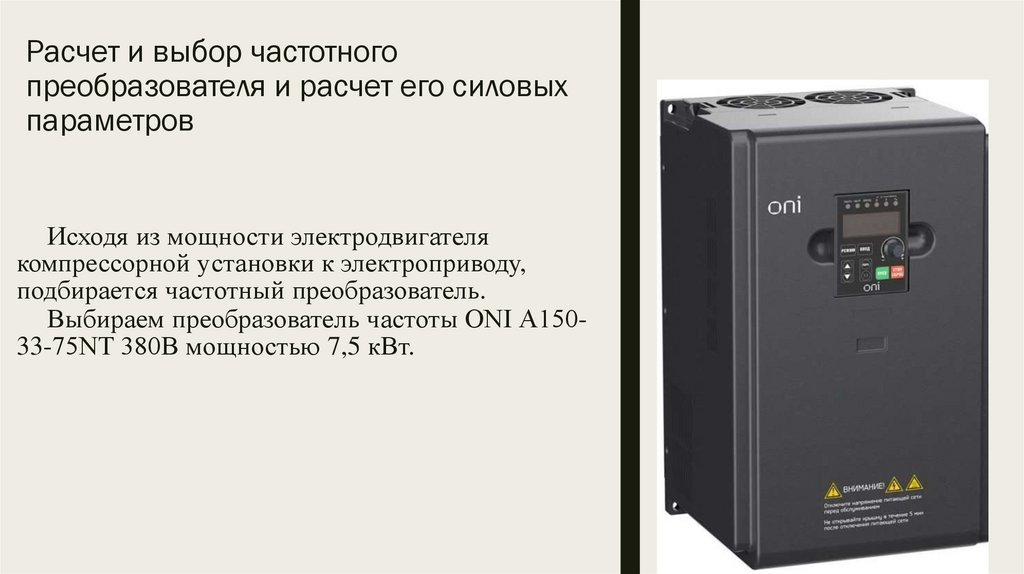

Расчет и выбор частотного
преобразователя и расчет его силовых
параметров
Исходя из мощности электродвигателя
компрессорной установки к электроприводу,
подбирается частотный преобразователь.
Выбираем преобразователь частоты ONI А15033-75NT 380В мощностью 7,5 кВт.

6.

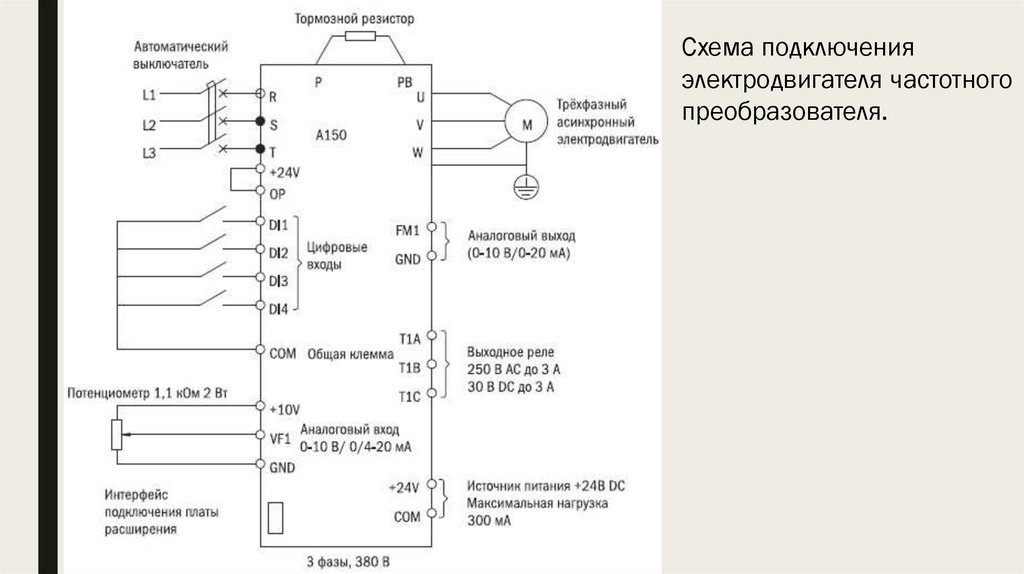

Схема подключения
электродвигателя частотного
преобразователя.

7.

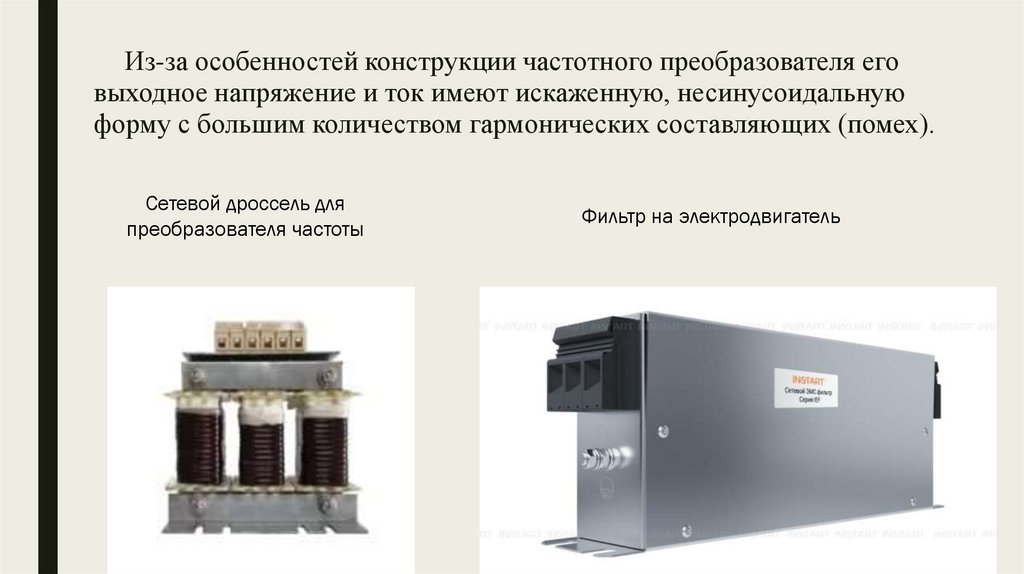

Из-за особенностей конструкции частотного преобразователя его
выходное напряжение и ток имеют искаженную, несинусоидальную
форму с большим количеством гармонических составляющих (помех).
Сетевой дроссель для
преобразователя частоты
Фильтр на электродвигатель

8.

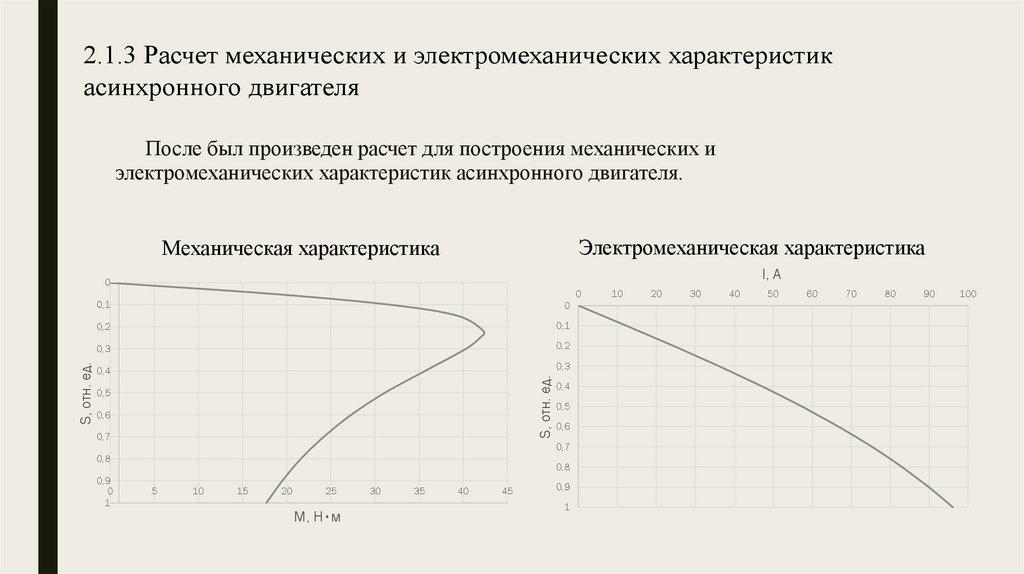

2.1.3 Расчет механических и электромеханических характеристик
асинхронного двигателя
После был произведен расчет для построения механических и
электромеханических характеристик асинхронного двигателя.
Электромеханическая характеристика
Механическая характеристика
I, А
0
0
0,2
0,1
0,3
0,2
0,4
0,3
S, отн. ед.
S, отн. ед.
0
0,1
0,5
0,6
0,7
0,5
0,6
0,7
0,8
0,9
0
1
0,4
0,8
5
10
15
20
25
M, H٠м
30
35
40
45
0,9
1
10
20
30
40
50
60
70
80
90
100

9.

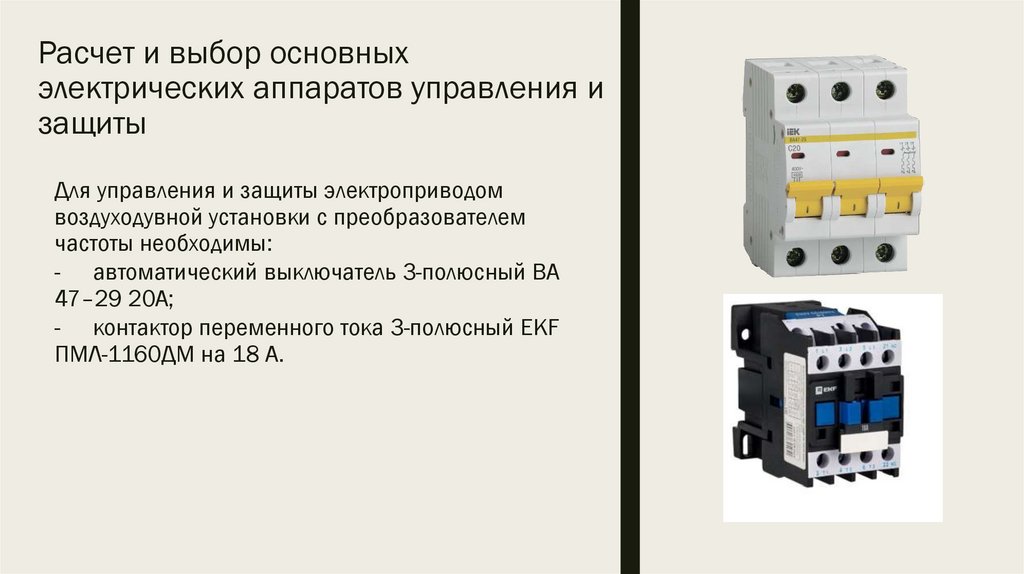

Расчет и выбор основных
электрических аппаратов управления и
защиты
Для управления и защиты электроприводом
воздуходувной установки с преобразователем
частоты необходимы:
- автоматический выключатель 3-полюсный ВА
47–29 20А;
- контактор переменного тока 3-полюсный EKF
ПМЛ-1160ДМ на 18 А.

10.

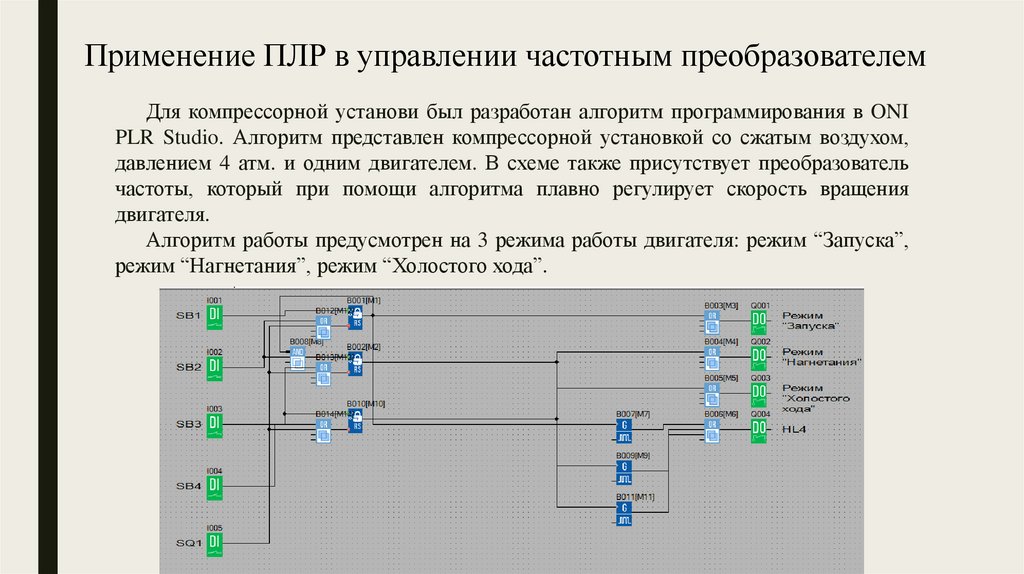

Применение ПЛР в управлении частотным преобразователем

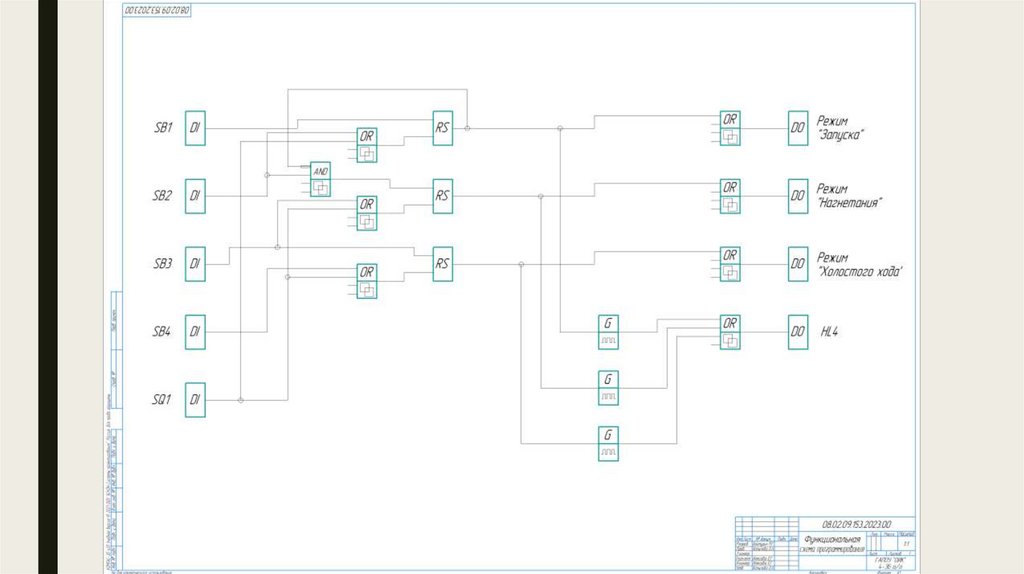

Для компрессорной установи был разработан алгоритм программирования в ONI
PLR Studio. Алгоритм представлен компрессорной установкой со сжатым воздухом,
давлением 4 атм. и одним двигателем. В схеме также присутствует преобразователь
частоты, который при помощи алгоритма плавно регулирует скорость вращения
двигателя.
Алгоритм работы предусмотрен на 3 режима работы двигателя: режим “Запуска”,
режим “Нагнетания”, режим “Холостого хода”.

11.

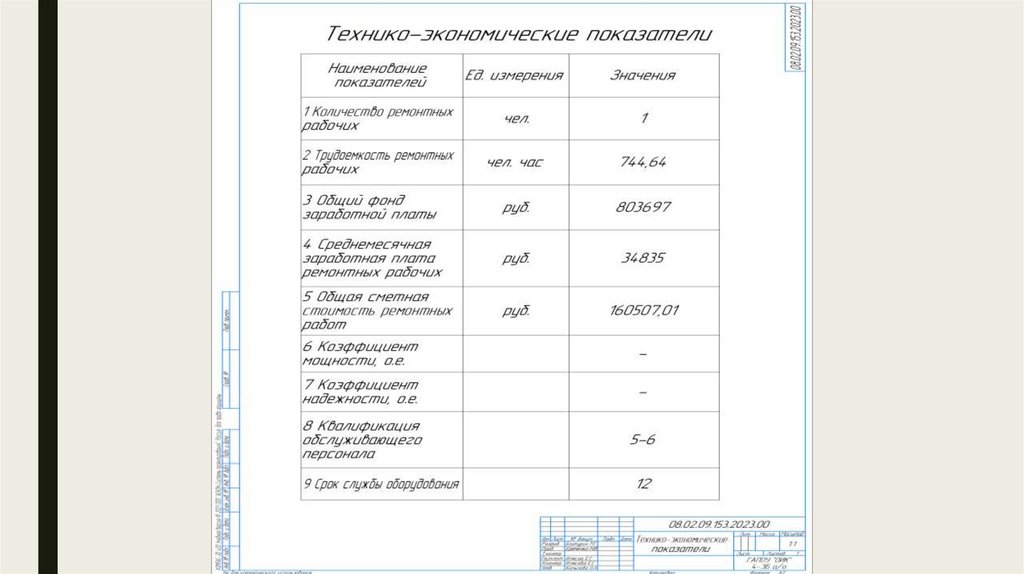

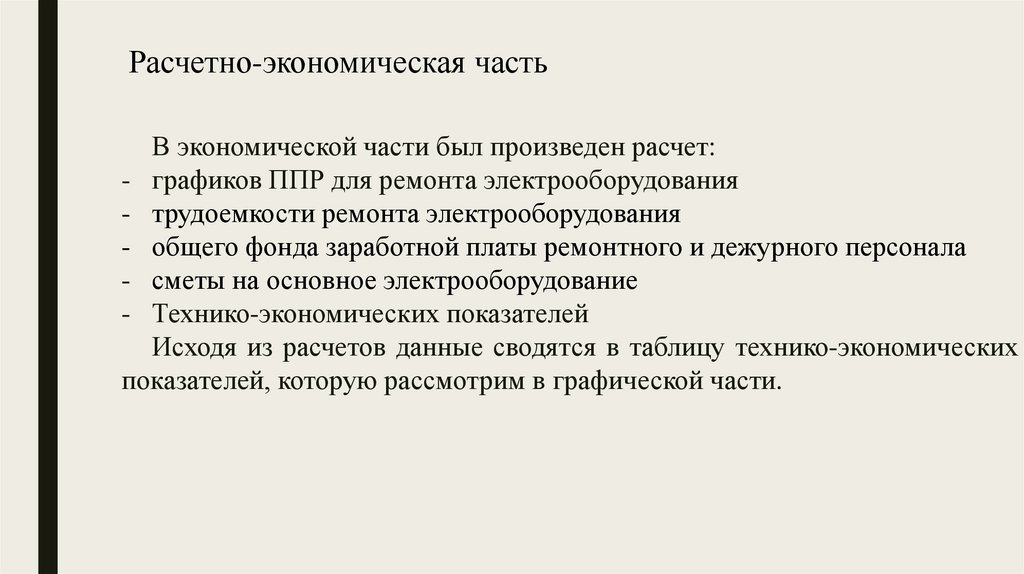

Расчетно-экономическая часть
В экономической части был произведен расчет:
- графиков ППР для ремонта электрооборудования
- трудоемкости ремонта электрооборудования
- общего фонда заработной платы ремонтного и дежурного персонала
- сметы на основное электрооборудование
- Технико-экономических показателей
Исходя из расчетов данные сводятся в таблицу технико-экономических
показателей, которую рассмотрим в графической части.

12.

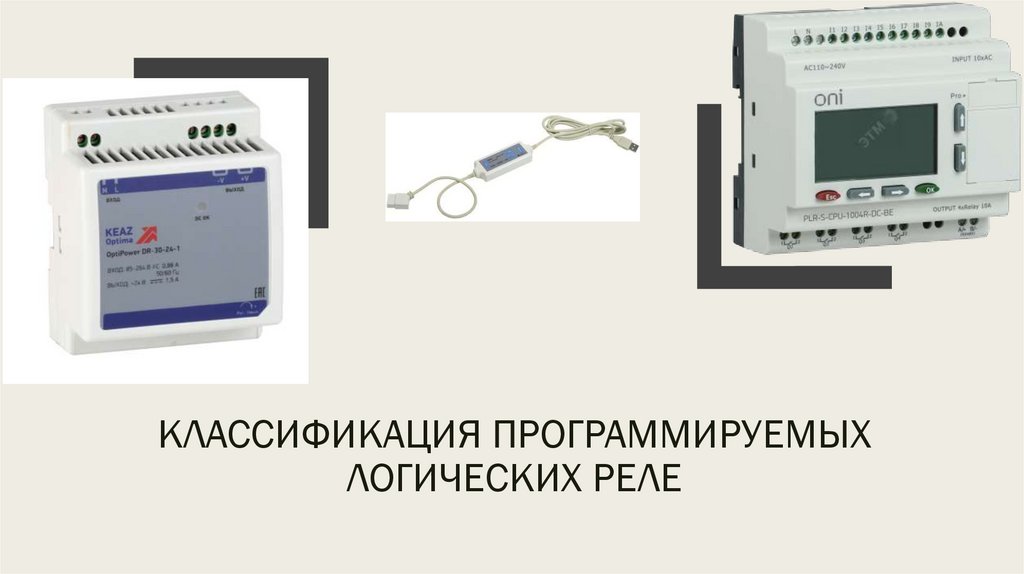

КЛАССИФИКАЦИЯ ПРОГРАММИРУЕМЫХ
ЛОГИЧЕСКИХ РЕЛЕ

13.

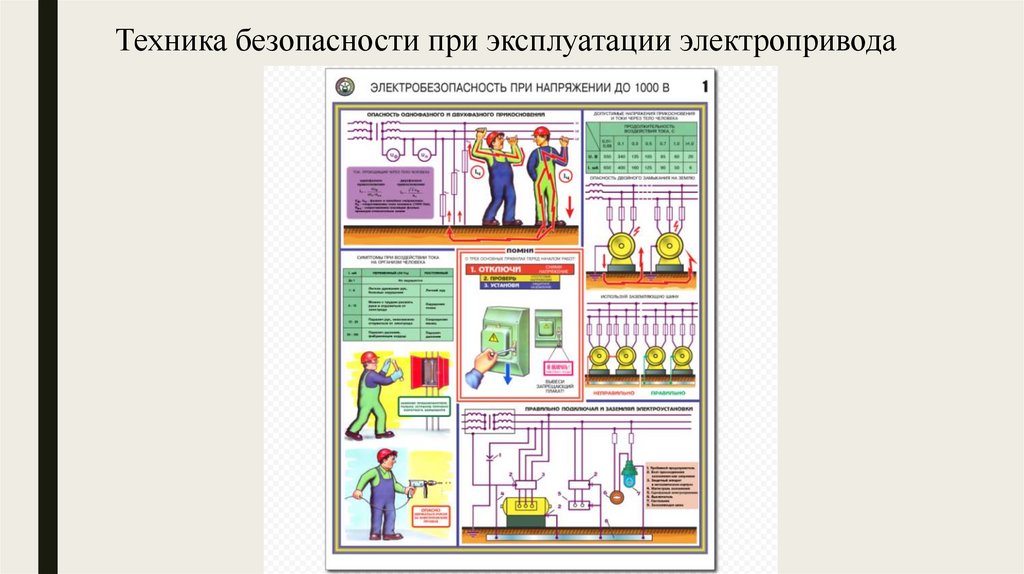

Техника безопасности при эксплуатации электропривода

14.

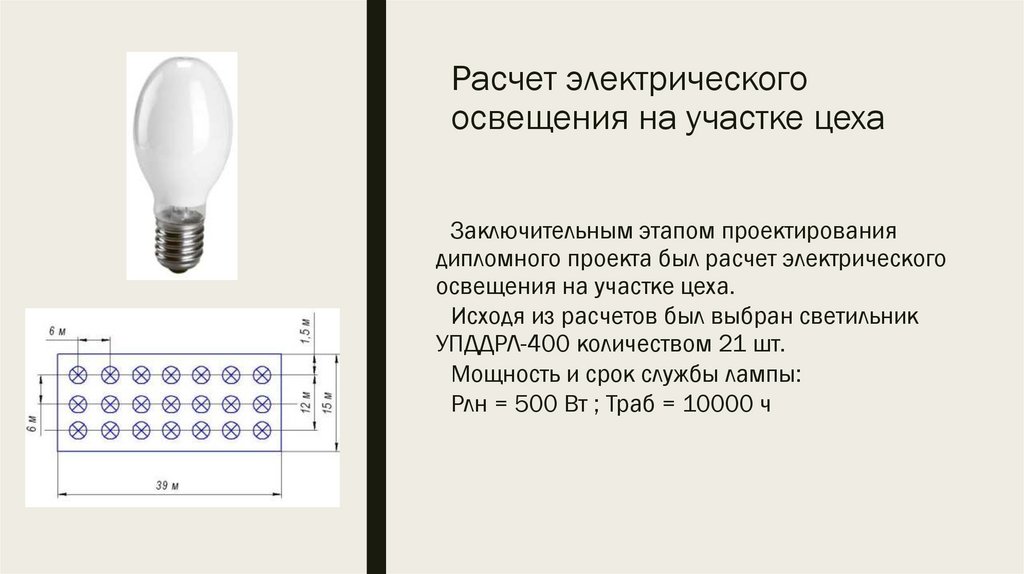

Расчет электрического
освещения на участке цеха
Заключительным этапом проектирования
дипломного проекта был расчет электрического
освещения на участке цеха.
Исходя из расчетов был выбран светильник
УПДДРЛ-400 количеством 21 шт.
Мощность и срок службы лампы:
Рлн = 500 Вт ; Траб = 10000 ч

15.

16.

17.

18.

Спасибо за внимание!
Доклад окончен
