Тема 3.1. ВИП СпН (для курсантов)

1.

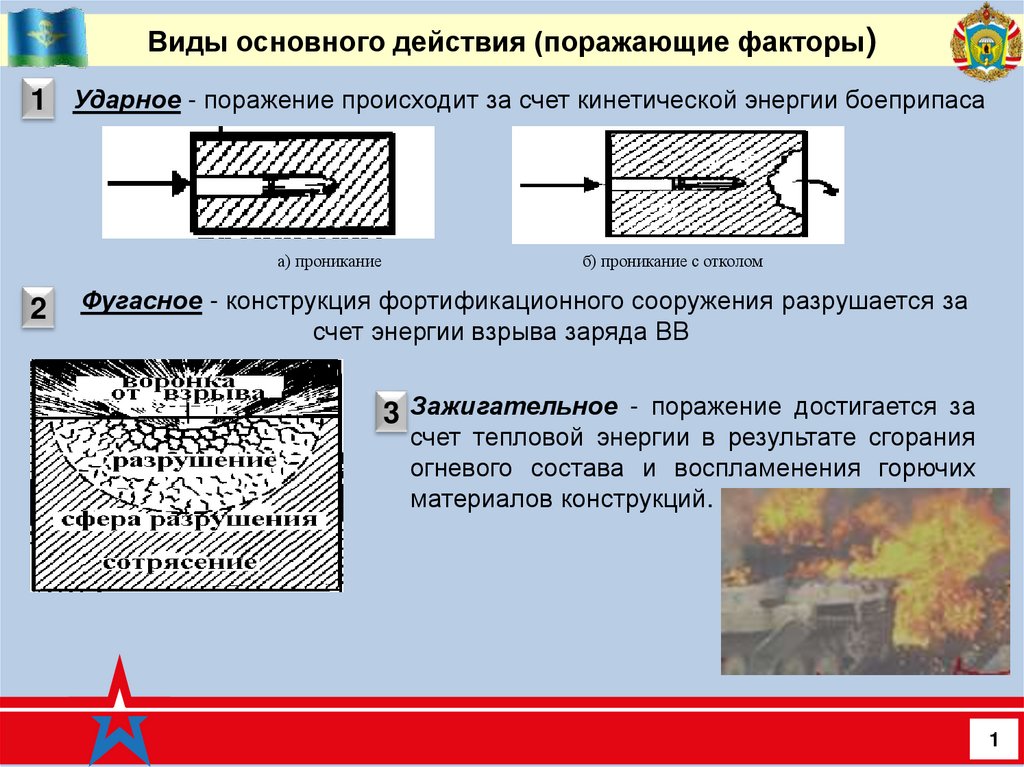

Виды основного действия (поражающие факторы)
1 Ударное - поражение происходит за счет кинетической энергии боеприпаса
а) проникание
2
б) проникание с отколом
Фугасное - конструкция фортификационного сооружения разрушается за
счет энергии взрыва заряда ВВ
3 Зажигательное - поражение достигается за
счет тепловой энергии в результате сгорания
огневого состава и воспламенения горючих
материалов конструкций.
1

2.

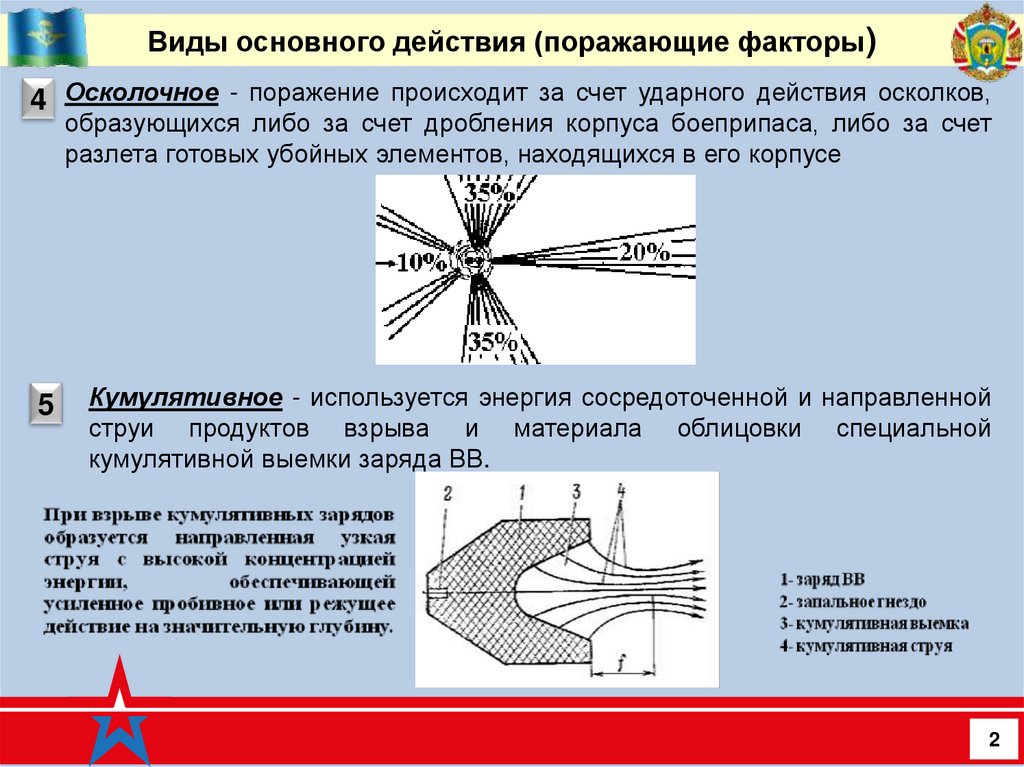

Виды основного действия (поражающие факторы)
4 Осколочное - поражение происходит за счет ударного действия осколков,
образующихся либо за счет дробления корпуса боеприпаса, либо за счет
разлета готовых убойных элементов, находящихся в его корпусе
5
Кумулятивное - используется энергия сосредоточенной и направленной
струи продуктов взрыва и материала облицовки специальной
кумулятивной выемки заряда ВВ.
2

3.

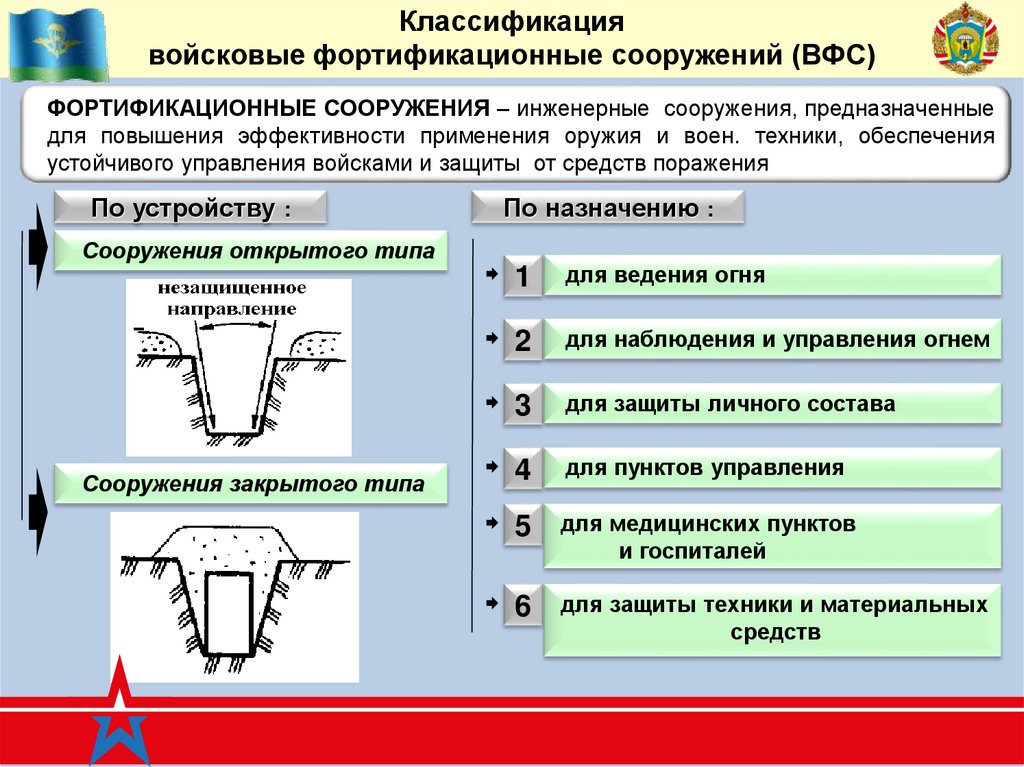

Классификация
войсковые фортификационные сооружений (ВФС)
ФОРТИФИКАЦИОННЫЕ СООРУЖЕНИЯ – инженерные сооружения, предназначенные
для повышения эффективности применения оружия и воен. техники, обеспечения
устойчивого управления войсками и защиты от средств поражения
По устройству :
По назначению :
Сооружения открытого типа
Сооружения закрытого типа
1
для ведения огня
2
для наблюдения и управления огнем
3
для защиты личного состава
4
для пунктов управления
5
для медицинских пунктов
и госпиталей
6
для защиты техники и материальных
средств
3

4.

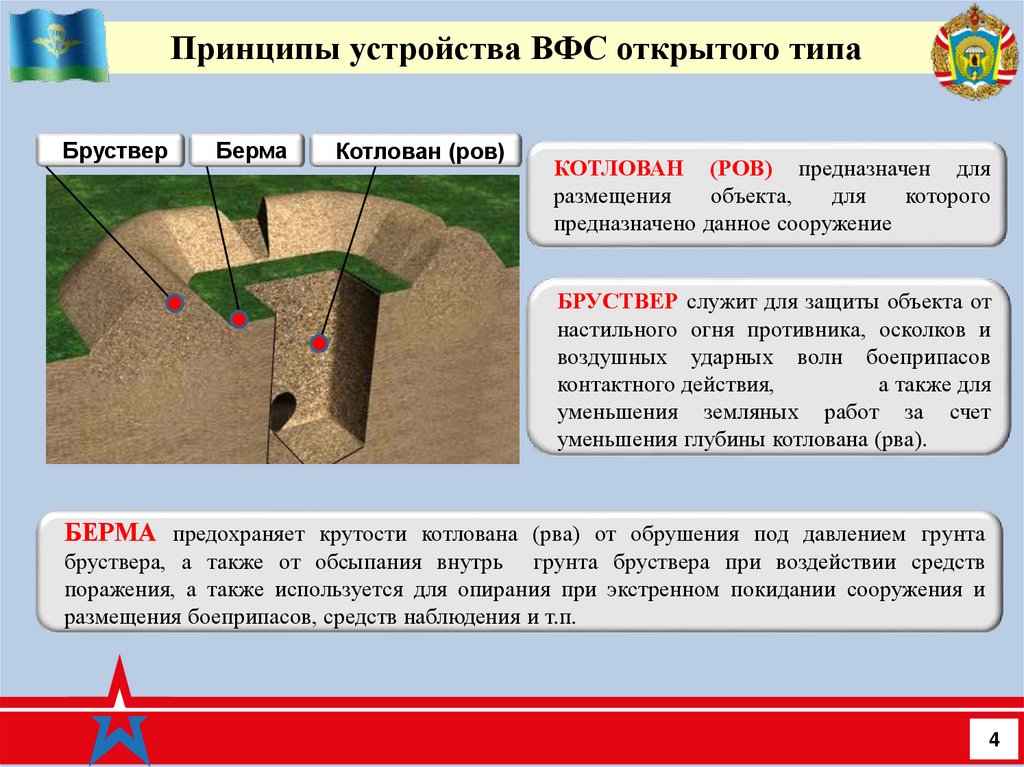

Принципы устройства ВФС открытого типа
Бруствер
Берма
Котлован (ров)
КОТЛОВАН (РОВ) предназначен для
размещения
объекта,
для
которого
предназначено данное сооружение
БРУСТВЕР служит для защиты объекта от
настильного огня противника, осколков и
воздушных ударных волн боеприпасов
контактного действия,
а также для
уменьшения земляных работ за счет
уменьшения глубины котлована (рва).
БЕРМА предохраняет крутости котлована (рва) от обрушения под давлением грунта
бруствера, а также от обсыпания внутрь грунта бруствера при воздействии средств
поражения, а также используется для опирания при экстренном покидании сооружения и
размещения боеприпасов, средств наблюдения и т.п.
4

5.

Принципы устройства ВФС открытого типа

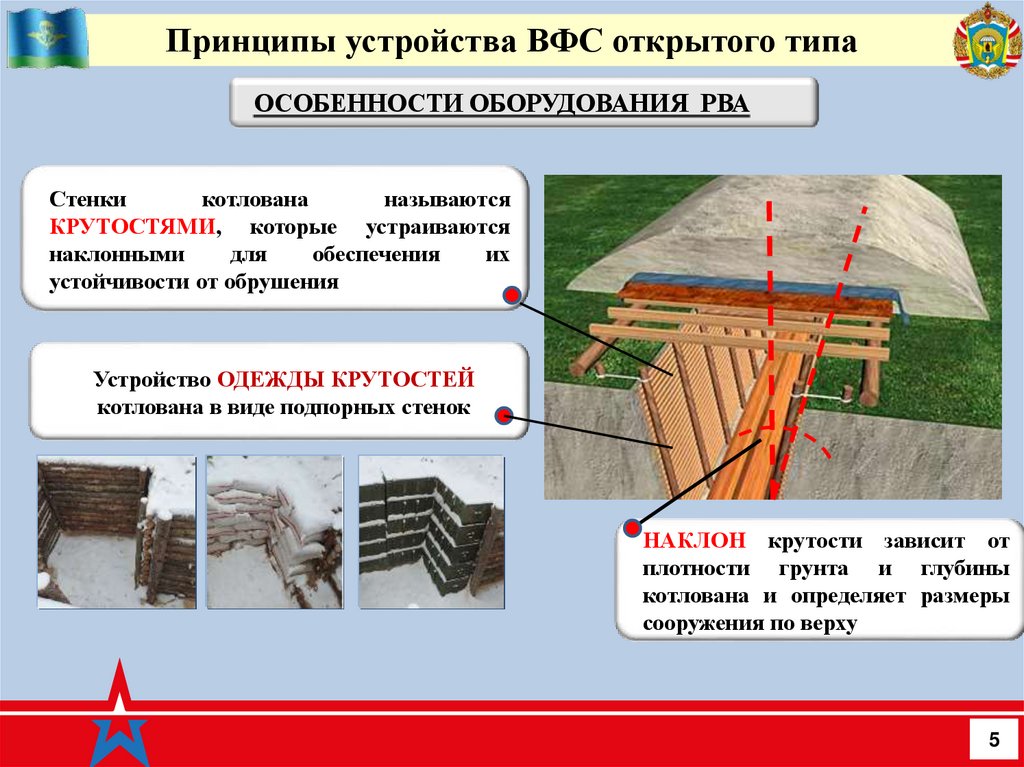

ОСОБЕННОСТИ ОБОРУДОВАНИЯ РВА
Стенки
котлована
называются
КРУТОСТЯМИ, которые устраиваются
наклонными
для
обеспечения
их
устойчивости от обрушения
Устройство ОДЕЖДЫ КРУТОСТЕЙ
котлована в виде подпорных стенок
НАКЛОН крутости зависит от
плотности грунта и глубины
котлована и определяет размеры
сооружения по верху
5

6.

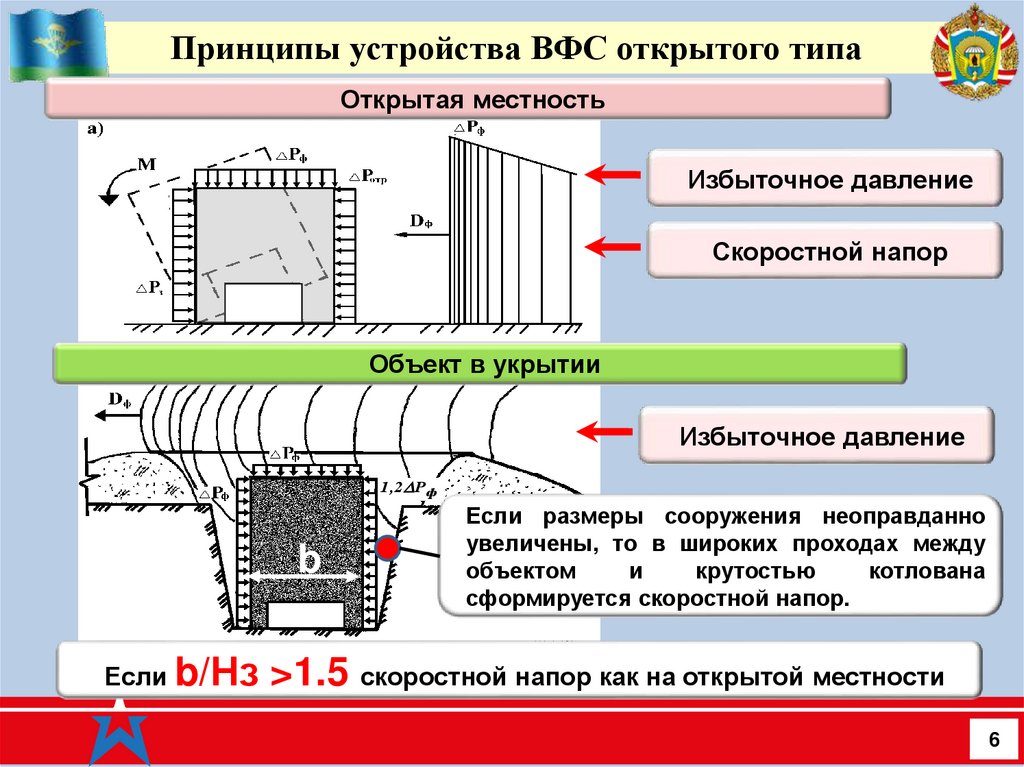

Принципы устройства ВФС открытого типа
Открытая местность
Избыточное давление
Скоростной напор
Объект в укрытии
Избыточное давление
1 ,2 Рф
b
Если размеры сооружения неоправданно
увеличены, то в широких проходах между
объектом
и
крутостью
котлована
сформируется скоростной напор.
Если b/Hз >1.5 скоростной напор как на открытой местности
6

7.

Принципы устройства ВФС открытого типа

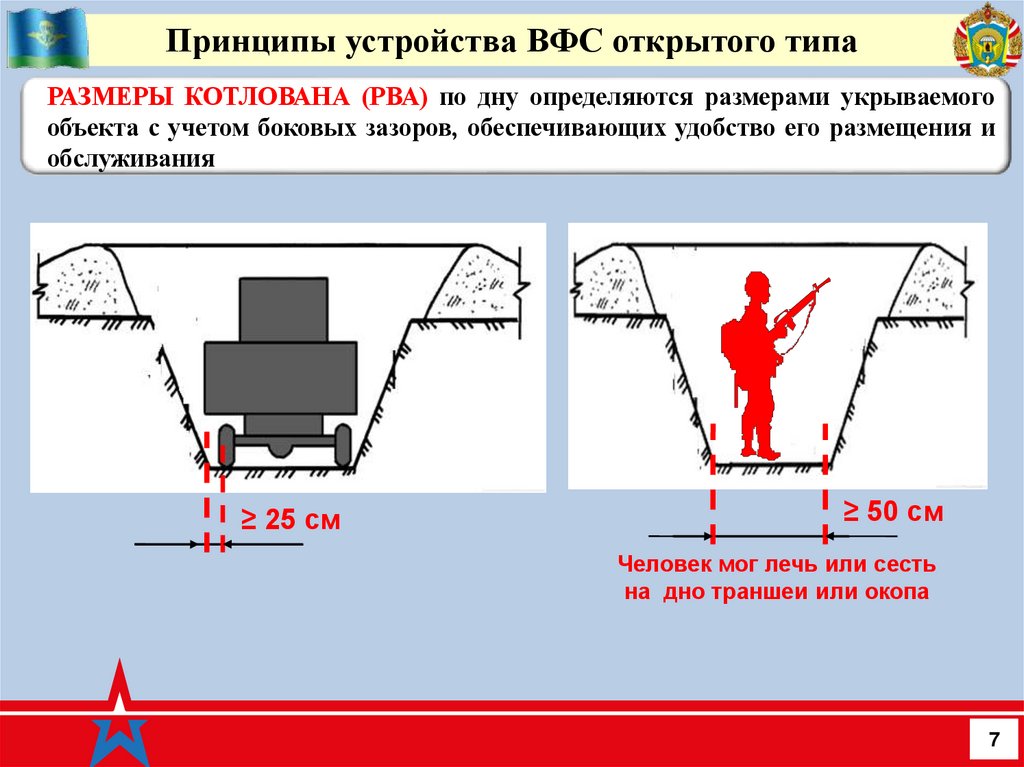

РАЗМЕРЫ КОТЛОВАНА (РВА) по дну определяются размерами укрываемого
объекта с учетом боковых зазоров, обеспечивающих удобство его размещения и
обслуживания
≥ 25 см
≥ 50 см
Человек мог лечь или сесть
на дно траншеи или окопа
7

8.

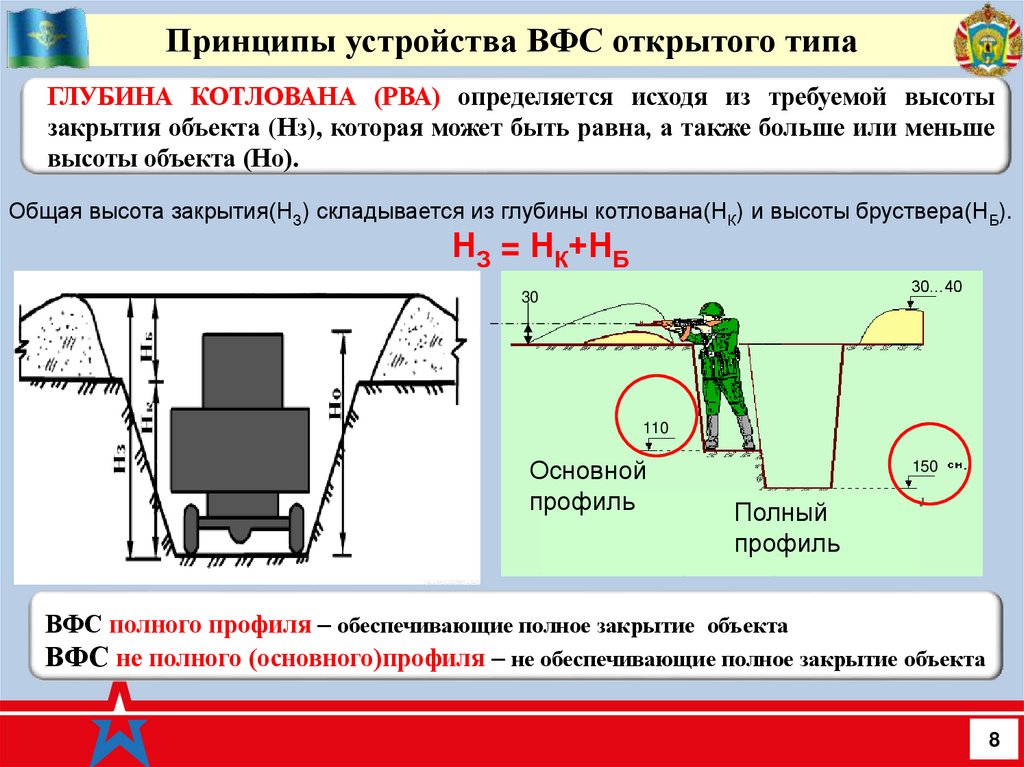

Принципы устройства ВФС открытого типа
ГЛУБИНА КОТЛОВАНА (РВА) определяется исходя из требуемой высоты
закрытия объекта (Нз), которая может быть равна, а также больше или меньше
высоты объекта (Но).
Общая высота закрытия(НЗ) складывается из глубины котлована(НК) и высоты бруствера(НБ).
НЗ = НК+НБ
30…40
30
110
Основной
профиль
150
Полный
профиль
ВФС полного профиля – обеспечивающие полное закрытие объекта
ВФС не полного (основного)профиля – не обеспечивающие полное закрытие объекта
8

9.

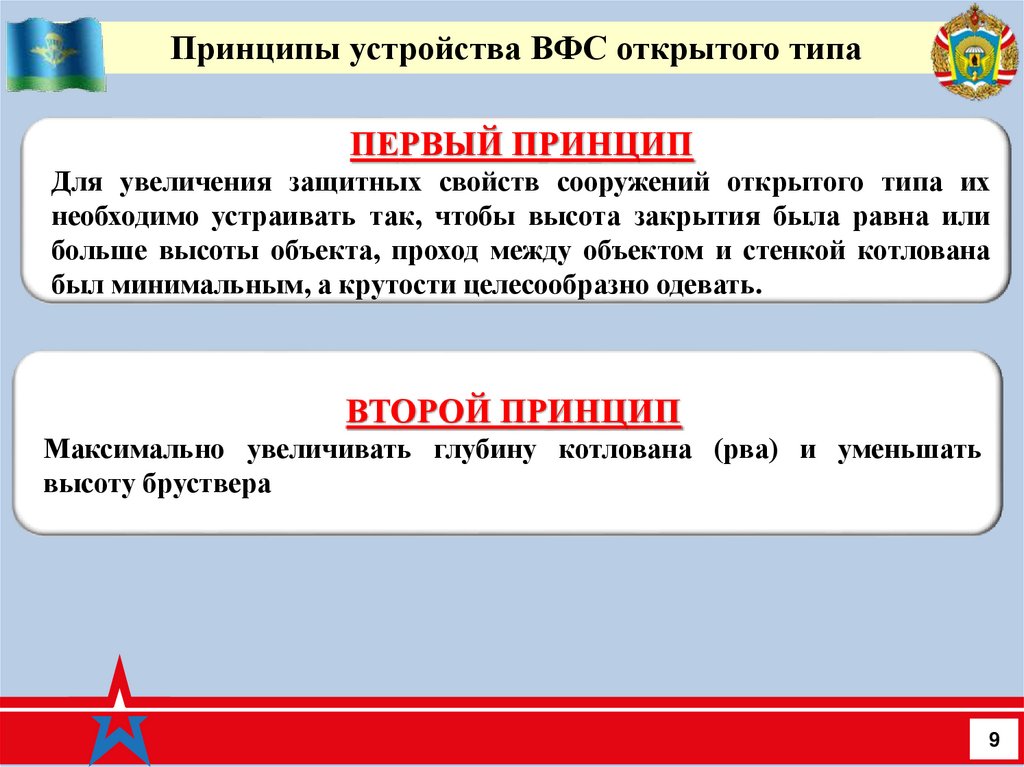

Принципы устройства ВФС открытого типа
ПЕРВЫЙ ПРИНЦИП
Для увеличения защитных свойств сооружений открытого типа их
необходимо устраивать так, чтобы высота закрытия была равна или
больше высоты объекта, проход между объектом и стенкой котлована
был минимальным, а крутости целесообразно одевать.
ВТОРОЙ ПРИНЦИП
Максимально увеличивать глубину котлована (рва) и уменьшать
высоту бруствера
9

10.

Принципы устройства ВФС открытого типа

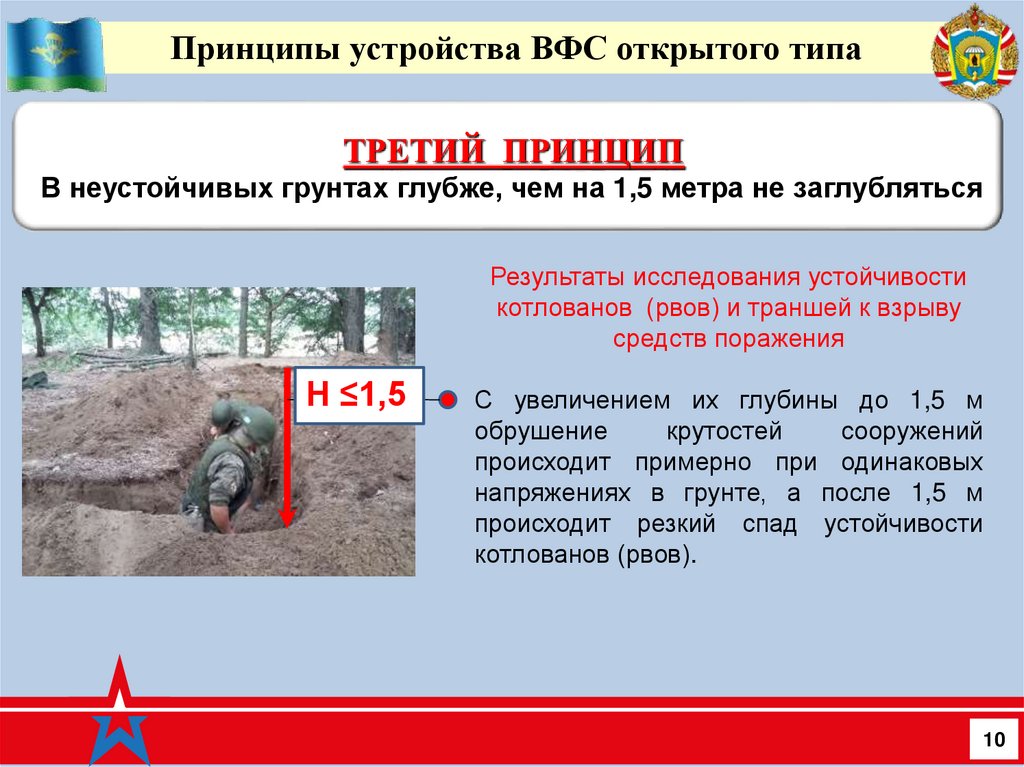

ТРЕТИЙ ПРИНЦИП
В неустойчивых грунтах глубже, чем на 1,5 метра не заглубляться
Результаты исследования устойчивости
котлованов (рвов) и траншей к взрыву
средств поражения
Н ≤1,5
С увеличением их глубины до 1,5 м
обрушение
крутостей
сооружений
происходит примерно при одинаковых
напряжениях в грунте, а после 1,5 м
происходит резкий спад устойчивости
котлованов (рвов).
10

11.

Принципы устройства ВФС открытого типа

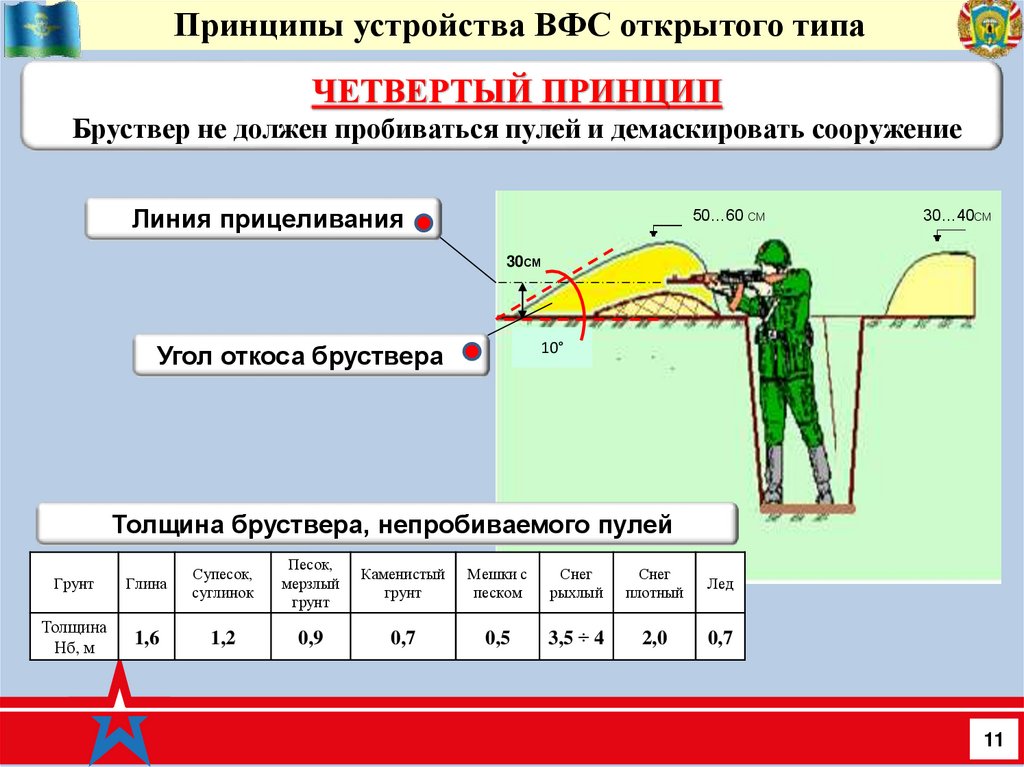

ЧЕТВЕРТЫЙ ПРИНЦИП
Бруствер не должен пробиваться пулей и демаскировать сооружение
Линия прицеливания
50…60 СМ
30…40СМ
30СМ
10°
Угол откоса бруствера
Толщина бруствера, непробиваемого пулей
Грунт
Глина
Супесок,
суглинок
Песок,
мерзлый
грунт
Каменистый
грунт
Мешки с
песком
Снег
рыхлый
Снег
плотный
Лед
Толщина
Нб, м
1,6
1,2
0,9
0,7
0,5
3,5 ÷ 4
2,0
0,7
11

12.

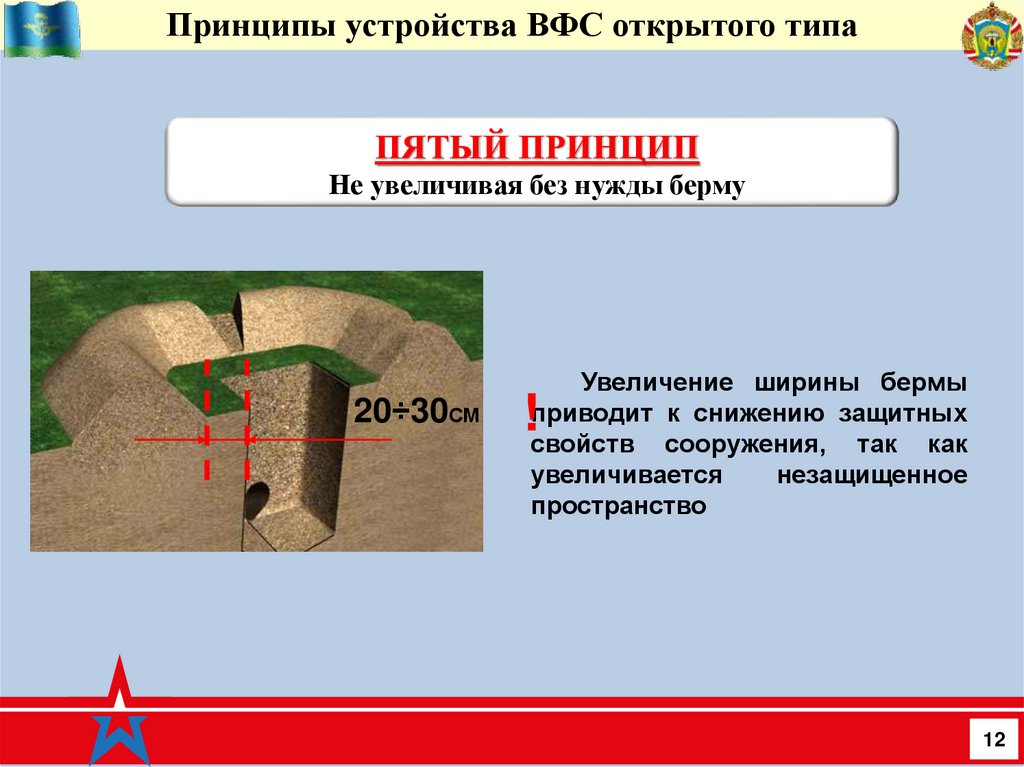

Принципы устройства ВФС открытого типа
ПЯТЫЙ ПРИНЦИП
Не увеличивая без нужды берму
20÷30СМ
Увеличение ширины бермы
приводит к снижению защитных
свойств сооружения, так как
увеличивается
незащищенное
пространство
!
12

13.

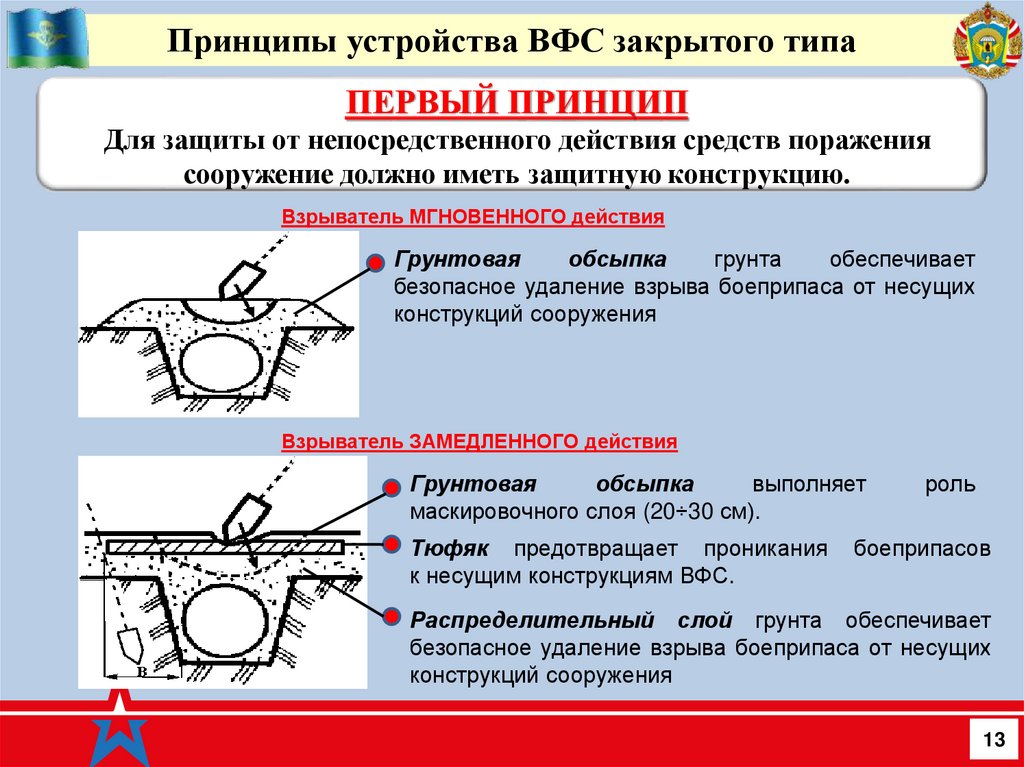

Принципы устройства ВФС закрытого типа
ПЕРВЫЙ ПРИНЦИП
Для защиты от непосредственного действия средств поражения
сооружение должно иметь защитную конструкцию.
Взрыватель МГНОВЕННОГО действия
Грунтовая
обсыпка
грунта
обеспечивает
безопасное удаление взрыва боеприпаса от несущих
конструкций сооружения
Взрыватель ЗАМЕДЛЕННОГО действия
Грунтовая
обсыпка
выполняет
маскировочного слоя (20÷30 см).
Тюфяк предотвращает проникания
к несущим конструкциям ВФС.
роль
боеприпасов
Распределительный слой грунта обеспечивает
безопасное удаление взрыва боеприпаса от несущих
конструкций сооружения
13

14.

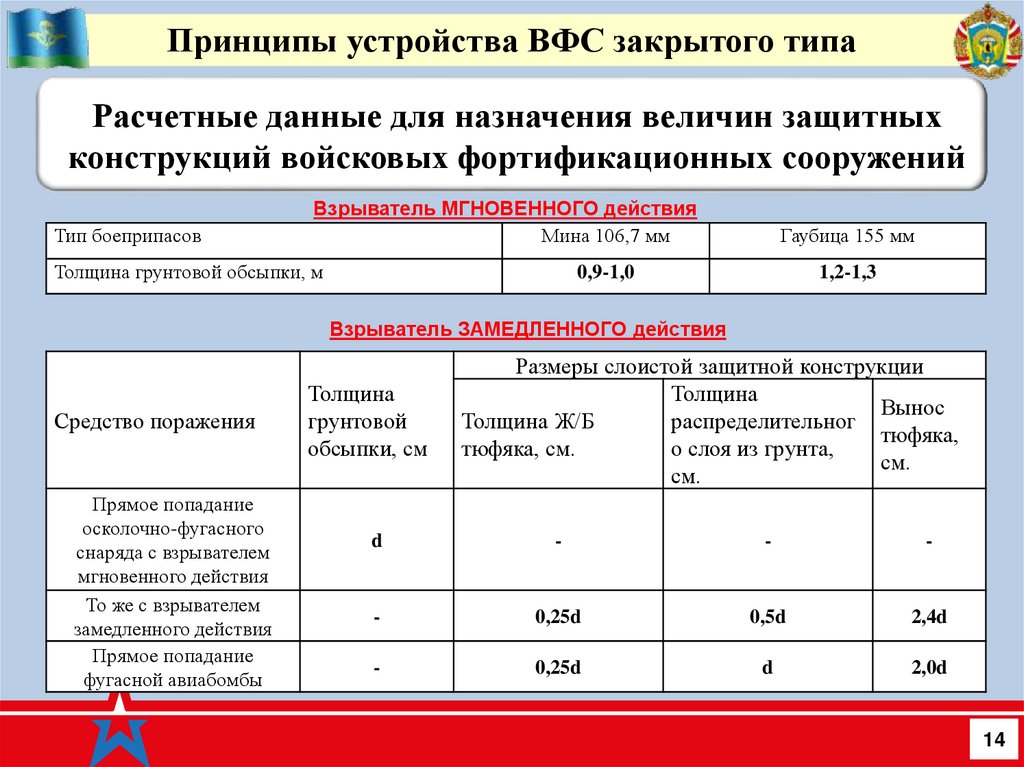

Принципы устройства ВФС закрытого типа
Расчетные данные для назначения величин защитных
конструкций войсковых фортификационных сооружений
Тип боеприпасов
Взрыватель МГНОВЕННОГО действия
Мина 106,7 мм
Толщина грунтовой обсыпки, м
Гаубица 155 мм
0,9-1,0
1,2-1,3
Взрыватель ЗАМЕДЛЕННОГО действия
Средство поражения
Прямое попадание
осколочно-фугасного
снаряда с взрывателем
мгновенного действия
То же с взрывателем
замедленного действия
Прямое попадание
фугасной авиабомбы
Толщина
грунтовой
обсыпки, см
Размеры слоистой защитной конструкции
Толщина
Вынос
Толщина Ж/Б
распределительног
тюфяка,
тюфяка, см.
о слоя из грунта,
см.
см.
d
-
-
-
-
0,25d
0,5d
2,4d
-
0,25d
d
2,0d
14

15.

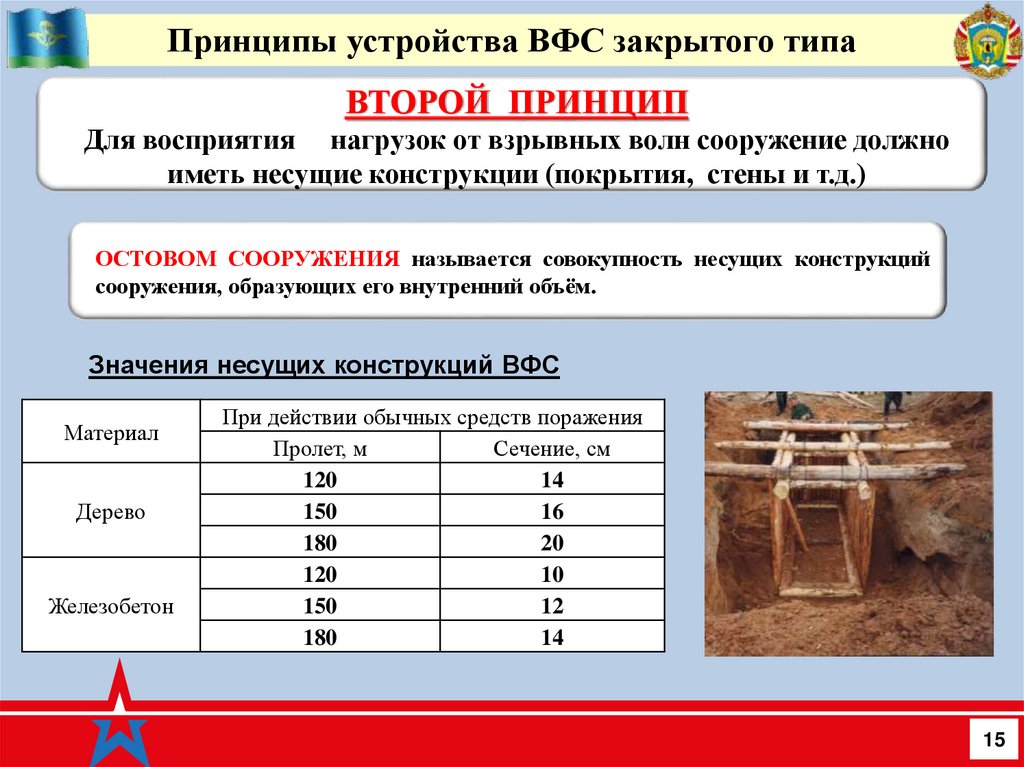

Принципы устройства ВФС закрытого типа
ВТОРОЙ ПРИНЦИП
Для восприятия нагрузок от взрывных волн сооружение должно
иметь несущие конструкции (покрытия, стены и т.д.)
ОСТОВОМ СООРУЖЕНИЯ называется совокупность несущих конструкций
сооружения, образующих его внутренний объём.
Значения несущих конструкций ВФС
Материал
Дерево
Железобетон
При действии обычных средств поражения
Пролет, м
Сечение, см
120
14
150
16
180
20
120
10
150
12
180
14
15

16.

Принципы устройства ВФС закрытого типа

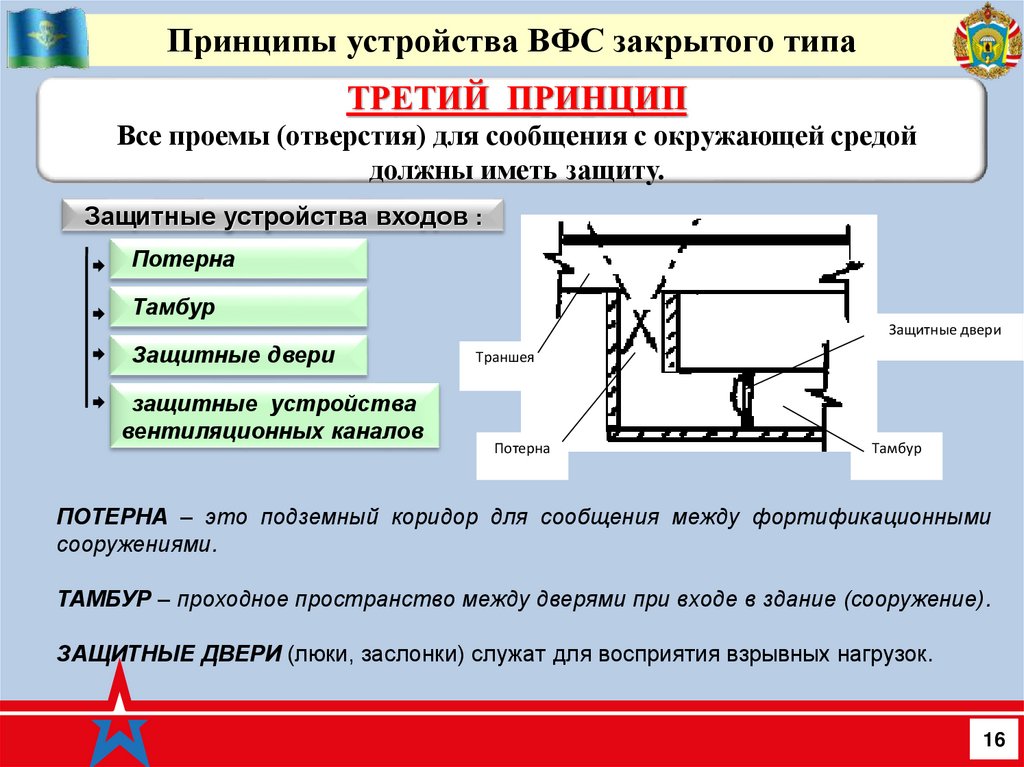

ТРЕТИЙ ПРИНЦИП
Все проемы (отверстия) для сообщения с окружающей средой
должны иметь защиту.
Защитные устройства входов :
Потерна
Тамбур
Защитные двери
Защитные двери
защитные устройства
вентиляционных каналов
Траншея
Потерна
Тамбур
ПОТЕРНА – это подземный коридор для сообщения между фортификационными
сооружениями.
ТАМБУР – проходное пространство между дверями при входе в здание (сооружение).
ЗАЩИТНЫЕ ДВЕРИ (люки, заслонки) служат для восприятия взрывных нагрузок.
16

17.

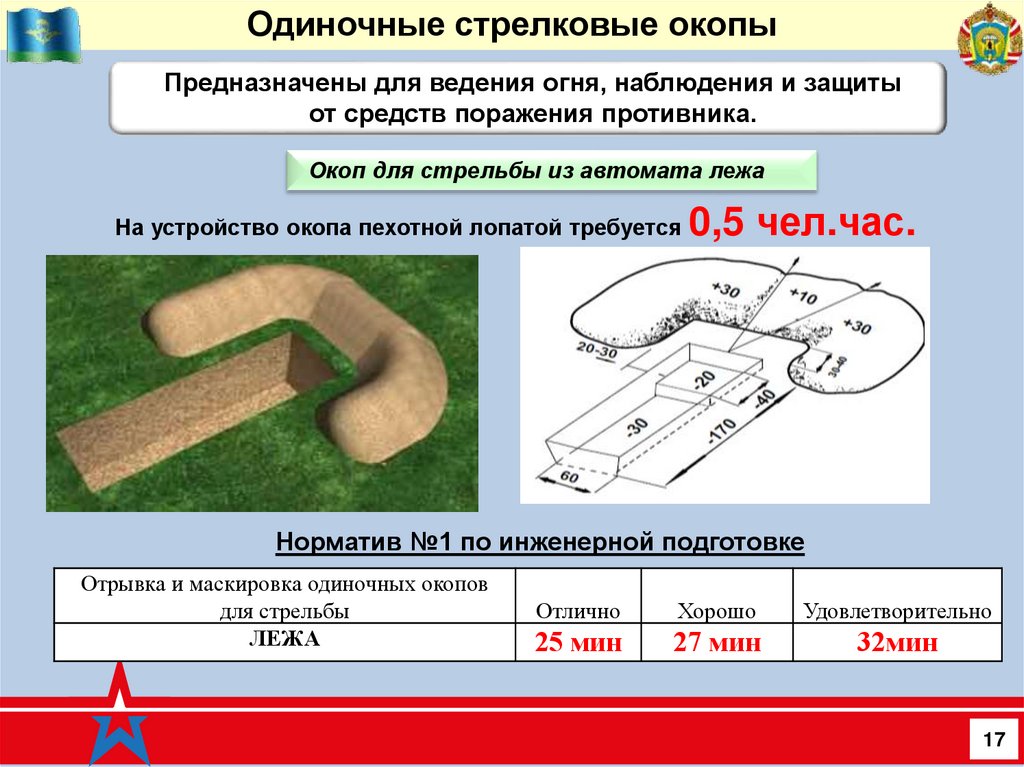

Одиночные стрелковые окопы
Предназначены для ведения огня, наблюдения и защиты
от средств поражения противника.
Окоп для стрельбы из автомата лежа
На устройство окопа пехотной лопатой требуется
0,5 чел.час.
Норматив №1 по инженерной подготовке
Отрывка и маскировка одиночных окопов
для стрельбы
ЛЕЖА
Отлично
Хорошо
Удовлетворительно
25 мин
27 мин
32мин
17
17

18.

Одиночные стрелковые окопы

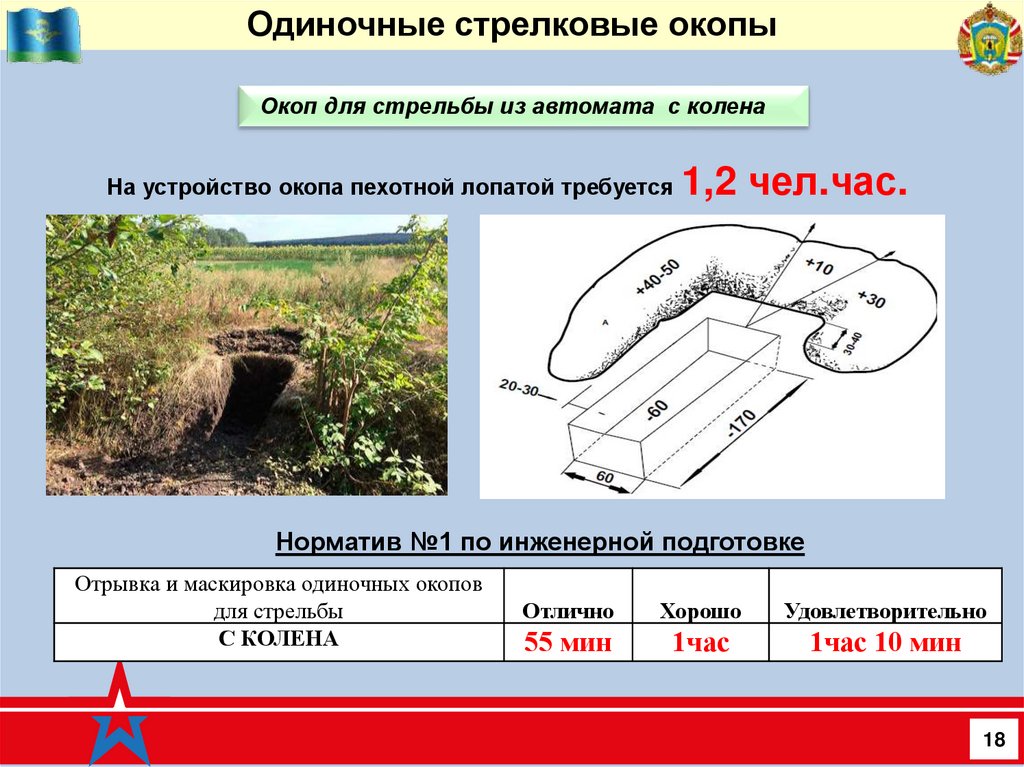

Окоп для стрельбы из автомата с колена
На устройство окопа пехотной лопатой требуется
1,2 чел.час.
Норматив №1 по инженерной подготовке
Отрывка и маскировка одиночных окопов
для стрельбы
С КОЛЕНА
Отлично
Хорошо
Удовлетворительно
55 мин
1час
1час 10 мин
18
18

19.

Одиночные стрелковые окопы
Окоп для стрельбы из автомата стоя
На устройство окопа пехотной лопатой требуется
1,5 чел.час.
Норматив №1 по инженерной подготовке
Отрывка и маскировка одиночных
окопов для стрельбы
СТОЯ
Отлично
Хорошо
Удовлетворительно
1час 30 мин
1час 40 мин
2часа
19
19

20.

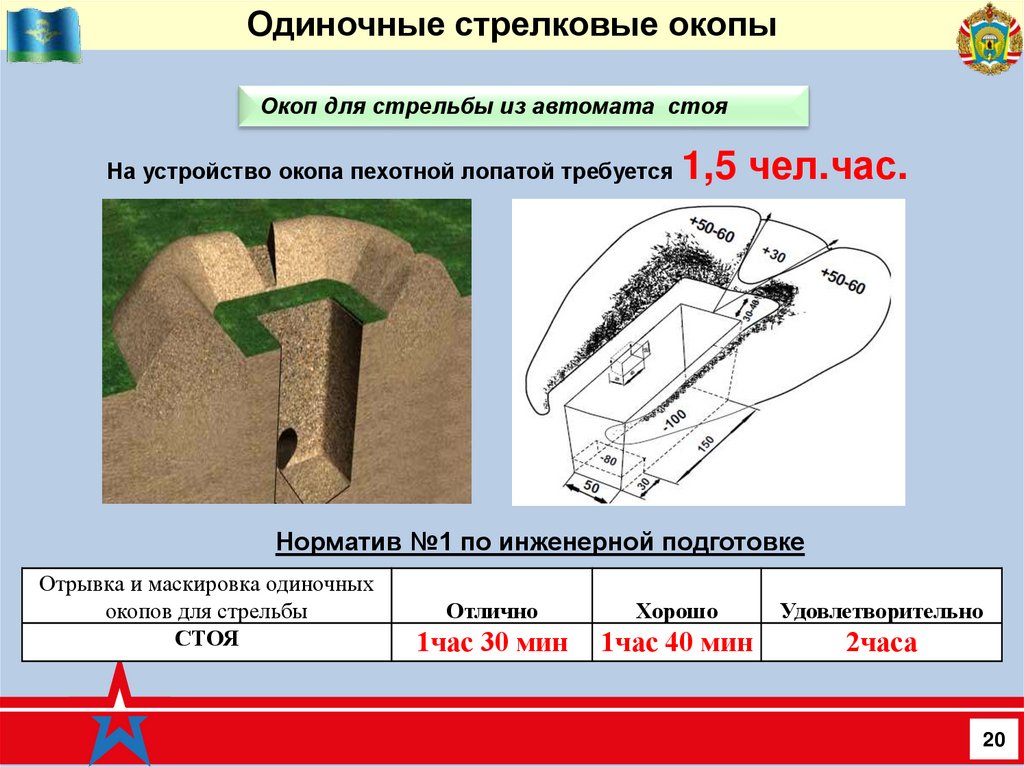

Одиночные стрелковые окопы
Окоп для стрельбы из автомата стоя
На устройство окопа пехотной лопатой требуется
1,5 чел.час.
Норматив №1 по инженерной подготовке
Отрывка и маскировка одиночных
окопов для стрельбы
СТОЯ
Отлично
Хорошо
Удовлетворительно
1час 30 мин
1час 40 мин
2часа
20
20

21.

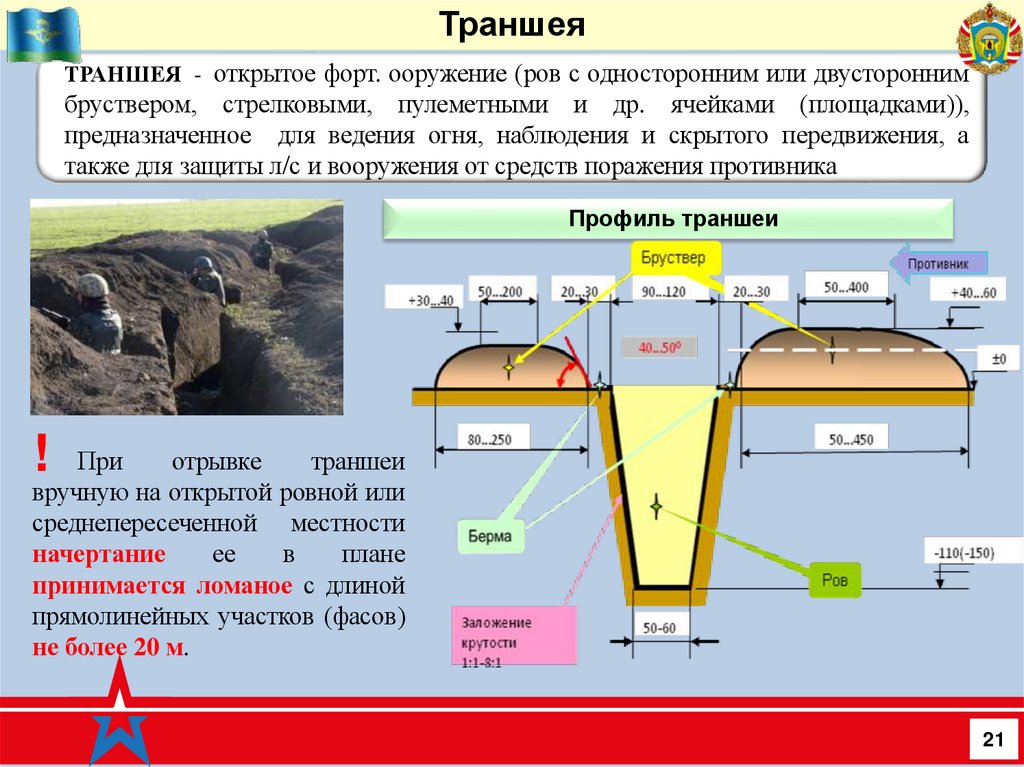

Траншея
ТРАНШЕЯ - открытое форт. ооружение (ров с односторонним или двусторонним
бруствером, стрелковыми, пулеметными и др. ячейками (площадками)),
предназначенное для ведения огня, наблюдения и скрытого передвижения, а
также для защиты л/с и вооружения от средств поражения противника
Профиль траншеи
! При
отрывке
траншеи
вручную на открытой ровной или
среднепересеченной местности
начертание
ее
в
плане
принимается ломаное с длиной
прямолинейных участков (фасов)
не более 20 м.
21
21

22.

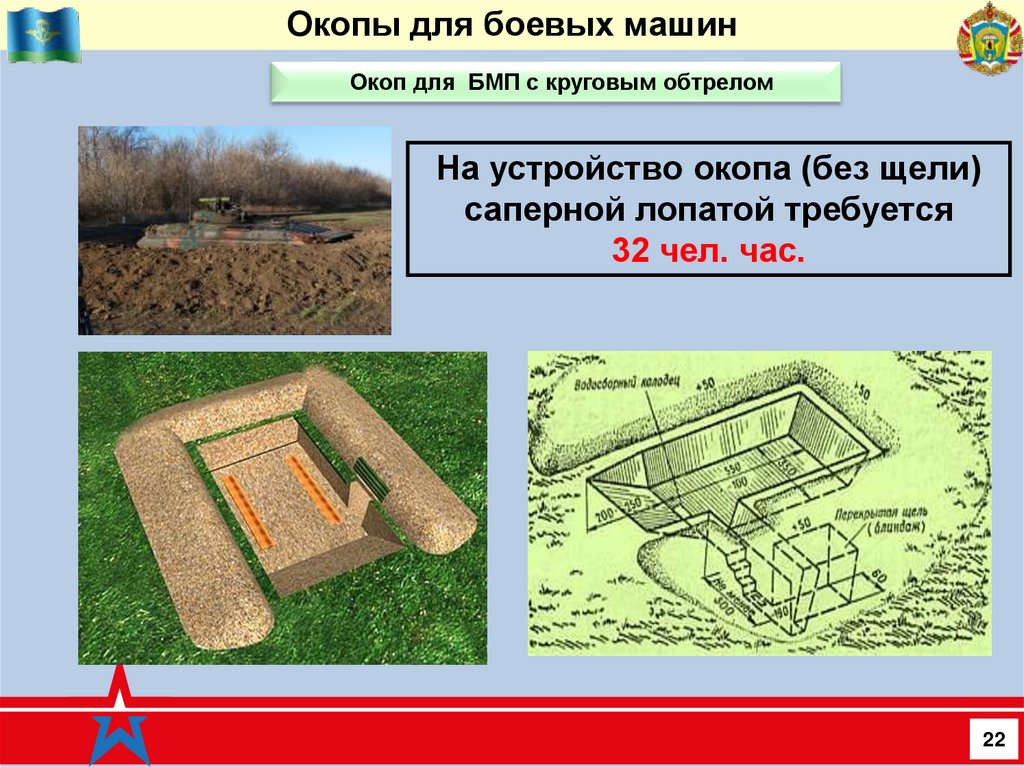

Окопы для боевых машин
Окоп для БМП с круговым обтрелом
На устройство окопа (без щели)
саперной лопатой требуется
32 чел. час.
22
22

23.

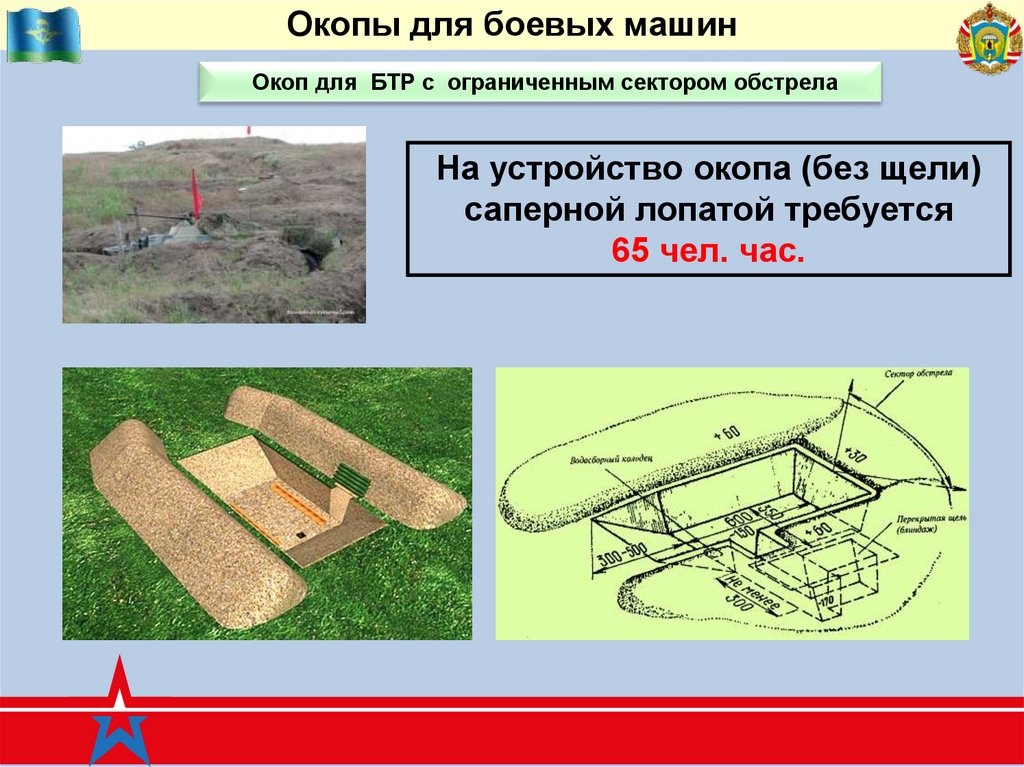

Окопы для боевых машин
Окоп для БТР с ограниченным сектором обстрела
На устройство окопа (без щели)
саперной лопатой требуется
65 чел. час.
23

24.

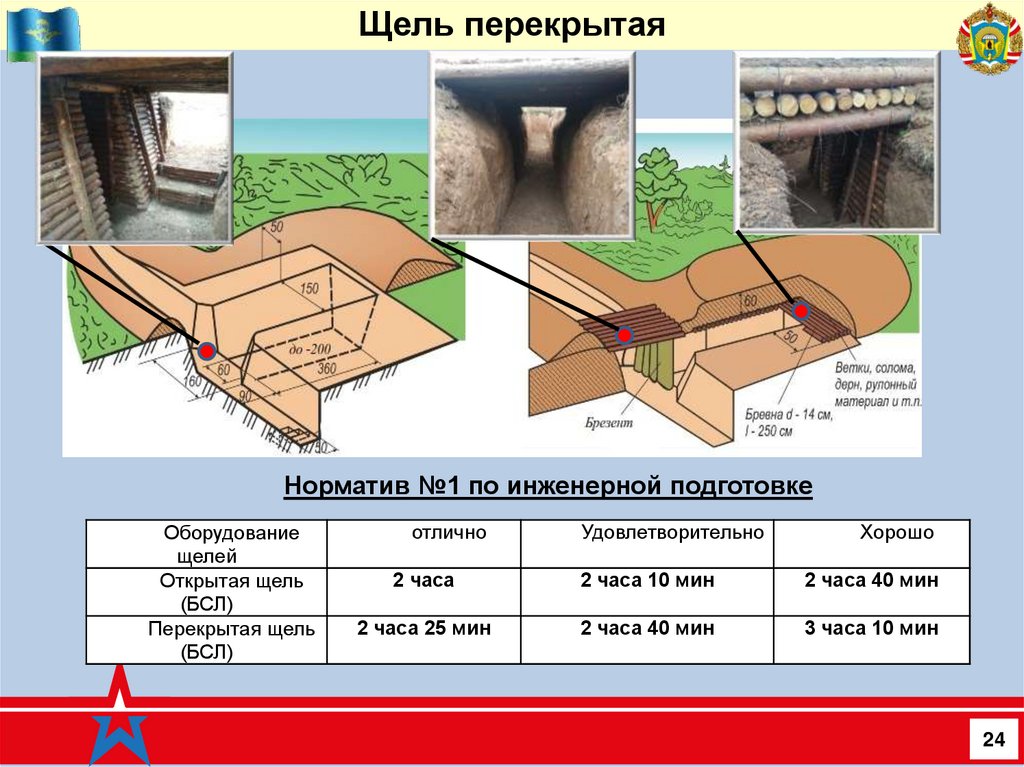

Щель перекрытая
Норматив №1 по инженерной подготовке
Оборудование
щелей
Открытая щель
(БСЛ)
Перекрытая щель
(БСЛ)
отлично
Удовлетворительно
Хорошо
2 часа
2 часа 10 мин
2 часа 40 мин
2 часа 25 мин
2 часа 40 мин
3 часа 10 мин
24
24

25.

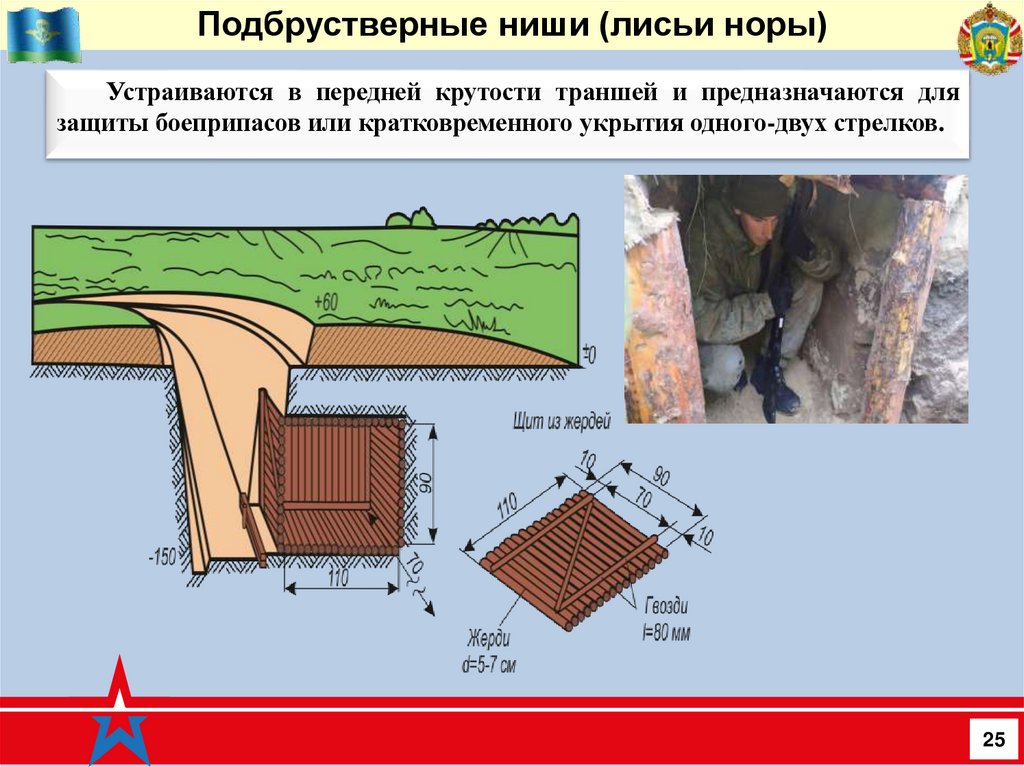

Подбрустверные ниши (лисьи норы)
Устраиваются в передней крутости траншей и предназначаются для
защиты боеприпасов или кратковременного укрытия одного-двух стрелков.
25
25

26.

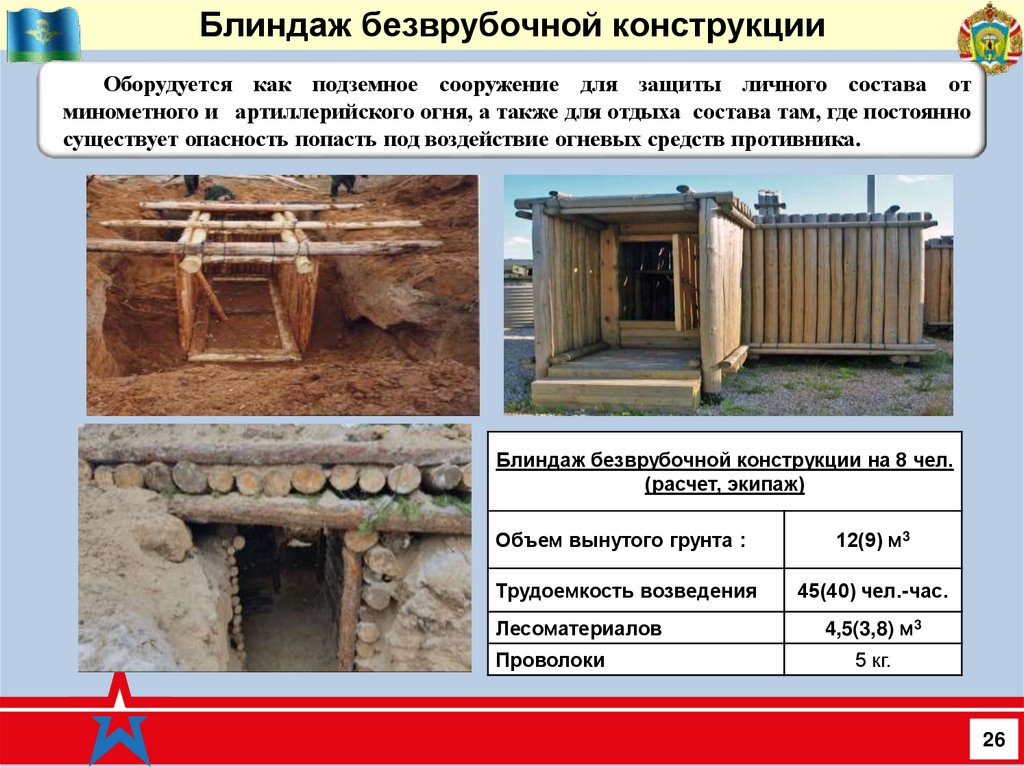

Блиндаж безврубочной конструкции
Оборудуется как подземное сооружение для защиты личного состава от
минометного и артиллерийского огня, а также для отдыха состава там, где постоянно
существует опасность попасть под воздействие огневых средств противника.
Блиндаж безврубочной конструкции на 8 чел.
(расчет, экипаж)
Объем вынутого грунта :
12(9) м3
Трудоемкость возведения
45(40) чел.-час.
Лесоматериалов
Проволоки
4,5(3,8) м3
5 кг.
26
26

27.

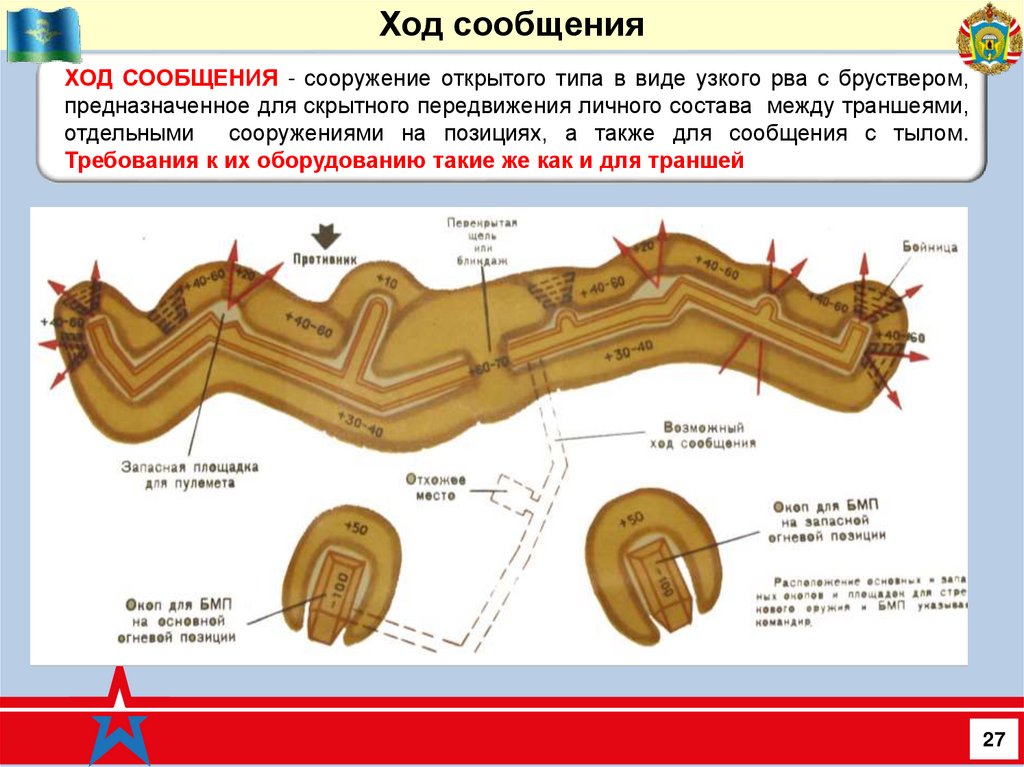

Ход сообщения
ХОД СООБЩЕНИЯ - сооружение открытого типа в виде узкого рва с бруствером,
предназначенное для скрытного передвижения личного состава между траншеями,
отдельными
сооружениями на позициях, а также для сообщения с тылом.
Требования к их оборудованию такие же как и для траншей
27
27
