22 тема по распечатке

1.

Кафедра
гражданской обороны и специальной
подготовки

2.

РЕМОНТ

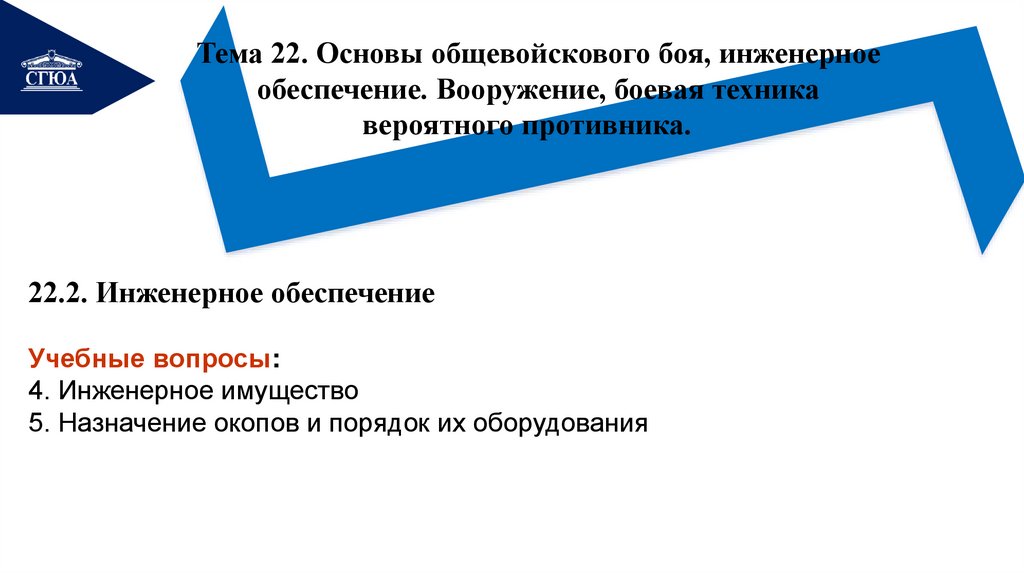

Тема 22. Основы общевойскового боя, инженерное
обеспечение. Вооружение, боевая техника
вероятного противника.
22.2. Инженерное обеспечение
Учебные вопросы:
4. Инженерное имущество

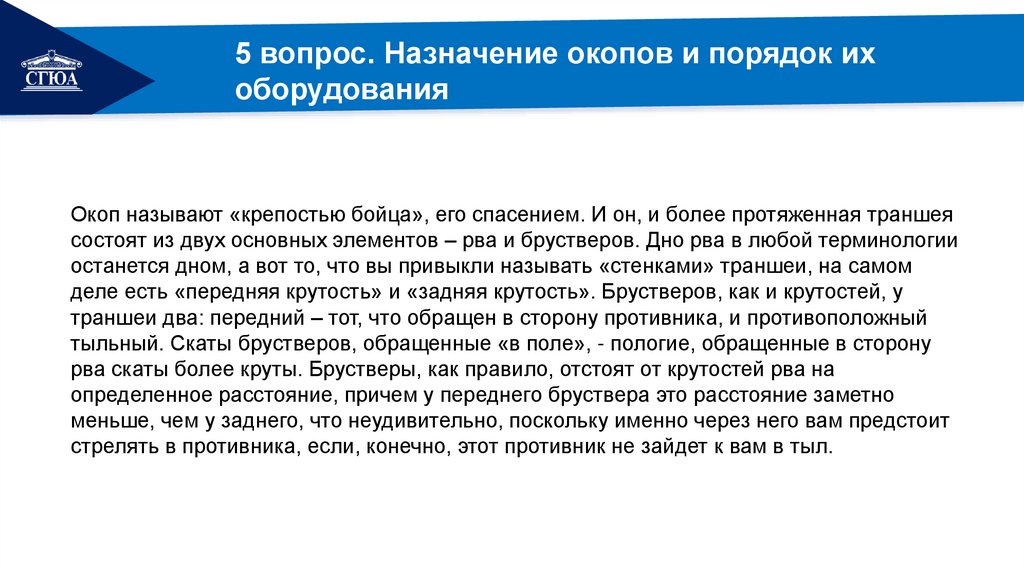

5. Назначение окопов и порядок их оборудования

3.

РЕМОНТ

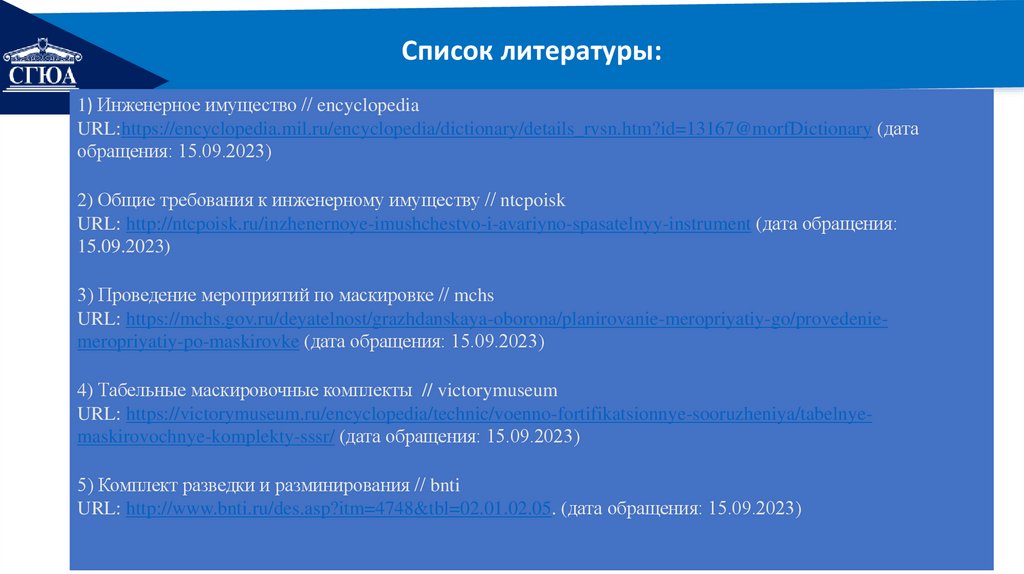

Список литературы:
1) Инженерное имущество // encyclopedia
URL:https://encyclopedia.mil.ru/encyclopedia/dictionary/details_rvsn.htm?id=13167@morfDictionary (дата
обращения: 15.09.2023)

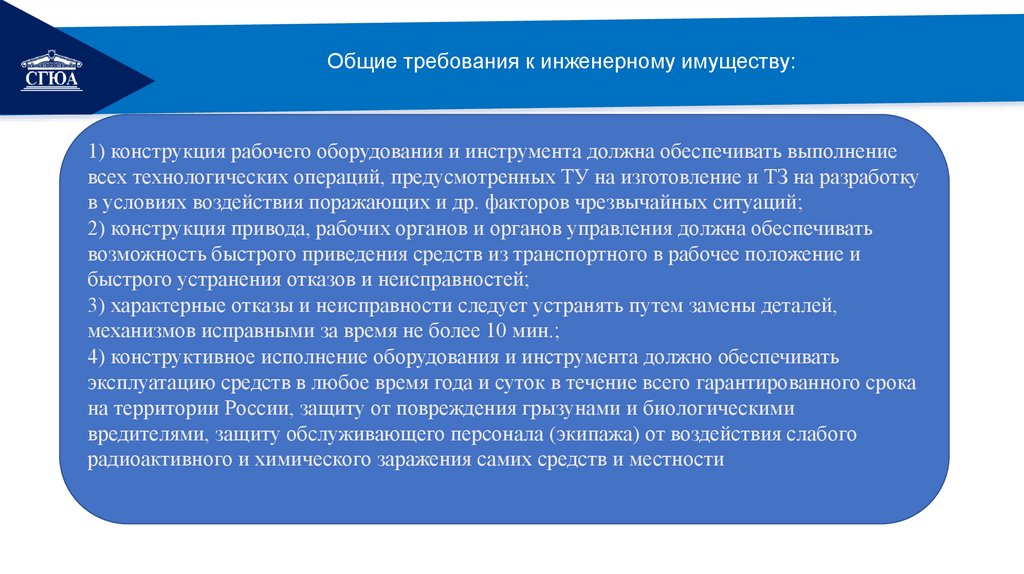

2) Общие требования к инженерному имуществу // ntcpoisk
URL: http://ntcpoisk.ru/inzhenernoye-imushchestvo-i-avariyno-spasatelnyy-instrument (дата обращения:
15.09.2023)
3) Проведение мероприятий по маскировке // mchs
URL: https://mchs.gov.ru/deyatelnost/grazhdanskaya-oborona/planirovanie-meropriyatiy-go/provedeniemeropriyatiy-po-maskirovke (дата обращения: 15.09.2023)
4) Табельные маскировочные комплекты // victorymuseum
URL: https://victorymuseum.ru/encyclopedia/technic/voenno-fortifikatsionnye-sooruzheniya/tabelnyemaskirovochnye-komplekty-sssr/ (дата обращения: 15.09.2023)
5) Комплект разведки и разминирования // bnti
URL: http://www.bnti.ru/des.asp?itm=4748&tbl=02.01.02.05. (дата обращения: 15.09.2023)

4.

РЕМОНТ

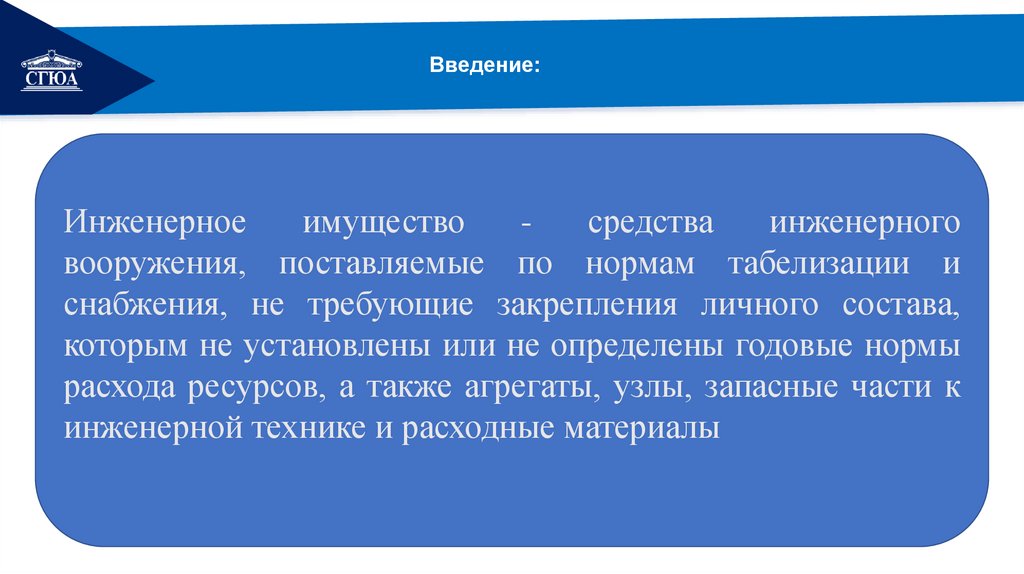

Введение:
Инженерное
имущество
средства
инженерного
вооружения, поставляемые по нормам табелизации и
снабжения, не требующие закрепления личного состава,
которым не установлены или не определены годовые нормы
расхода ресурсов, а также агрегаты, узлы, запасные части к
инженерной технике и расходные материалы

5.

РЕМОНТ

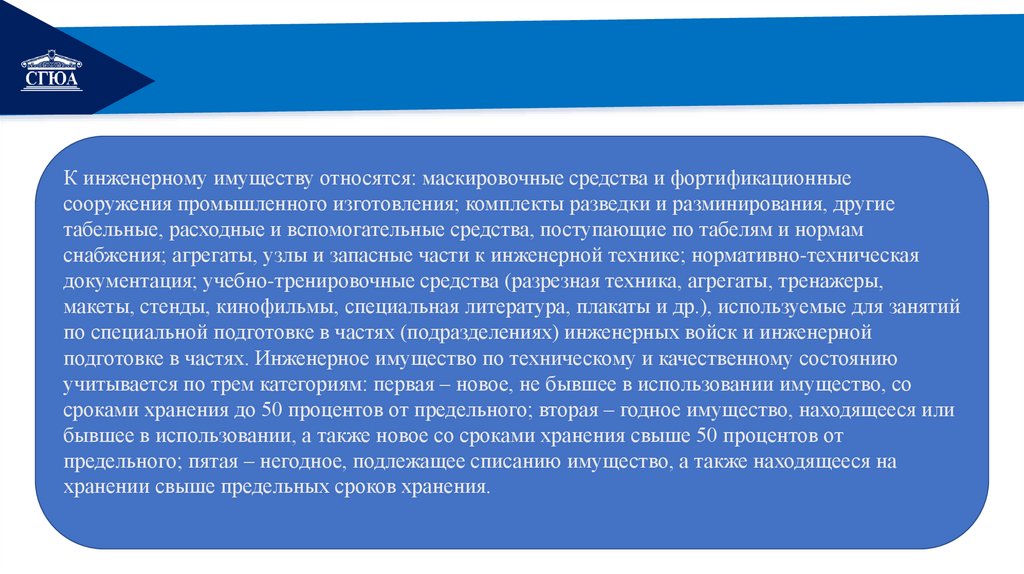

К инженерному имуществу относятся: маскировочные средства и фортификационные
сооружения промышленного изготовления; комплекты разведки и разминирования, другие
табельные, расходные и вспомогательные средства, поступающие по табелям и нормам
снабжения; агрегаты, узлы и запасные части к инженерной технике; нормативно-техническая
документация; учебно-тренировочные средства (разрезная техника, агрегаты, тренажеры,
макеты, стенды, кинофильмы, специальная литература, плакаты и др.), используемые для занятий
по специальной подготовке в частях (подразделениях) инженерных войск и инженерной
подготовке в частях. Инженерное имущество по техническому и качественному состоянию
учитывается по трем категориям: первая – новое, не бывшее в использовании имущество, со
сроками хранения до 50 процентов от предельного; вторая – годное имущество, находящееся или
бывшее в использовании, а также новое со сроками хранения свыше 50 процентов от
предельного; пятая – негодное, подлежащее списанию имущество, а также находящееся на
хранении свыше предельных сроков хранения.

6.

РЕМОНТ

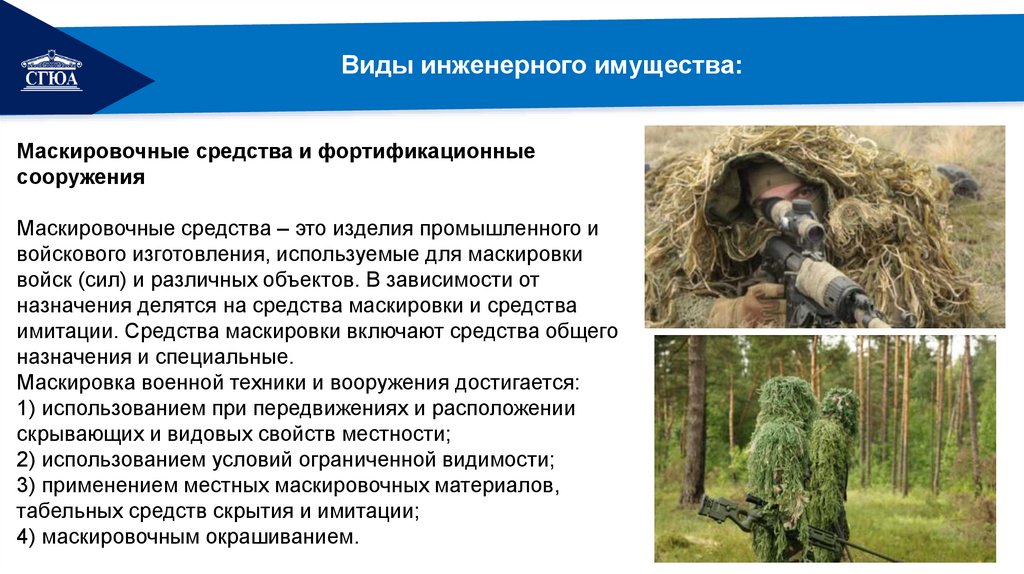

Виды инженерного имущества:
Маскировочные средства и фортификационные
сооружения
Маскировочные средства – это изделия промышленного и
войскового изготовления, используемые для маскировки
войск (сил) и различных объектов. В зависимости от
назначения делятся на средства маскировки и средства
имитации. Средства маскировки включают средства общего
назначения и специальные.
Маскировка военной техники и вооружения достигается:
1) использованием при передвижениях и расположении
скрывающих и видовых свойств местности;
2) использованием условий ограниченной видимости;
3) применением местных маскировочных материалов,
табельных средств скрытия и имитации;
4) маскировочным окрашиванием.

7.

РЕМОНТ
При маскировке военной техники и вооружения следует
избегать их расположения на открытой местности с
однообразным фоном, лишенной естественных масок,
неровностей и контрастных пятен. Не допускается
расположение военной техники и вооружения на местности
таким образом, чтобы их силуэты наблюдались
противником на фоне неба или на светлом фоне.
Фортификационное сооружение — постройка,
предназначенная для укрытого размещения и наиболее
эффективного применения оружия, военной техники,
пунктов управления, а также для защиты войск, населения и
объектов тыла государства от воздействия средств
поражения противника.
Фортификационные сооружения предназначены для
повышения эффективности применения вооружения и
военной техники, обеспечения требуемой живучести и
устойчивого управления войсками, защиты войск и
населения от средств поражения.

8.

РЕМОНТ

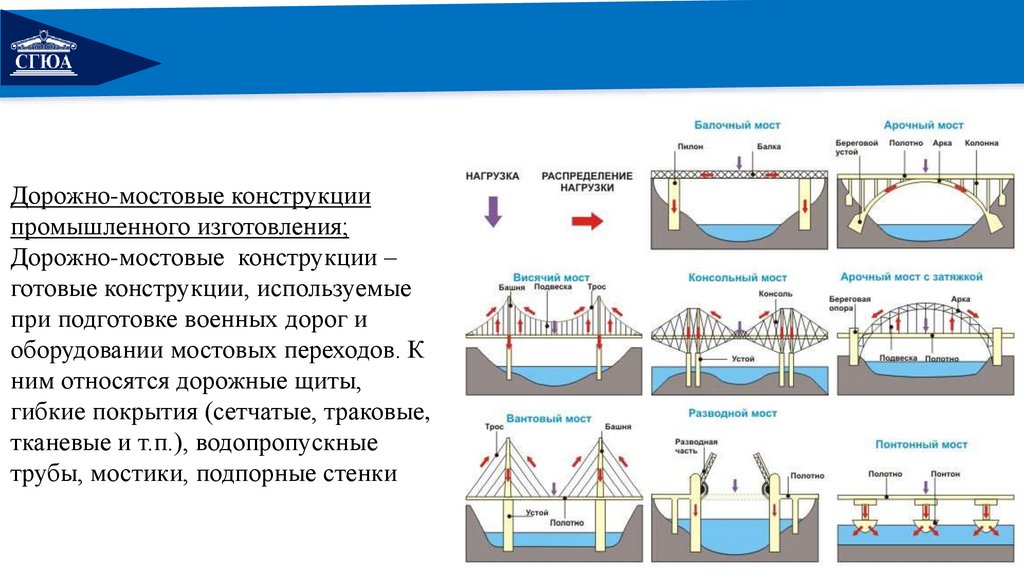

Дорожно-мостовые конструкции
промышленного изготовления;
Дорожно-мостовые конструкции –
готовые конструкции, используемые
при подготовке военных дорог и
оборудовании мостовых переходов. К
ним относятся дорожные щиты,
гибкие покрытия (сетчатые, траковые,
тканевые и т.п.), водопропускные
трубы, мостики, подпорные стенки

9.

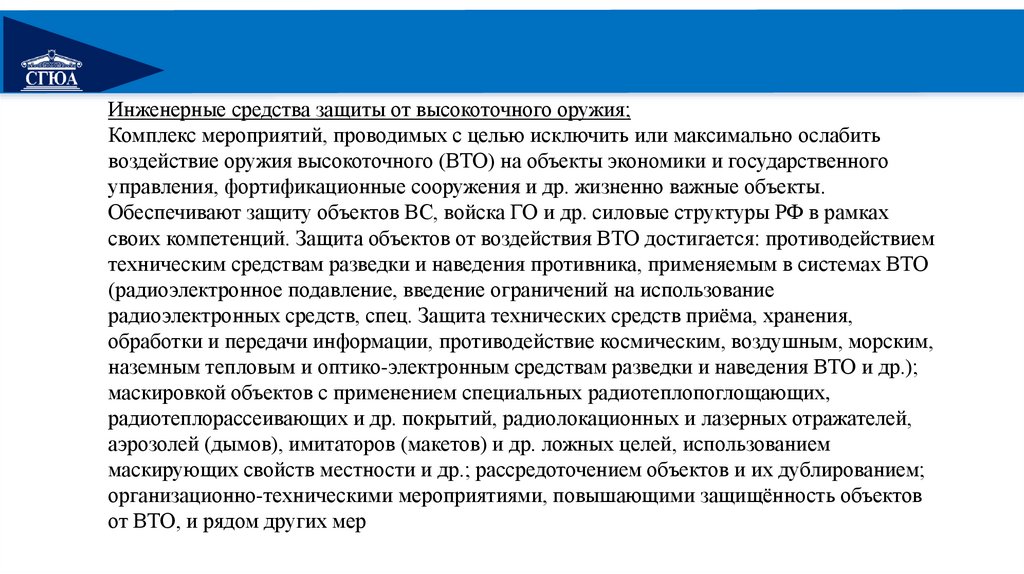

Инженерные средства защиты от высокоточного оружия;
Комплекс мероприятий, проводимых с целью исключить или максимально ослабить
воздействие оружия высокоточного (ВТО) на объекты экономики и государственного
управления, фортификационные сооружения и др. жизненно важные объекты.
Обеспечивают защиту объектов ВС, войска ГО и др. силовые структуры РФ в рамках
своих компетенций. Защита объектов от воздействия ВТО достигается: противодействием
техническим средствам разведки и наведения противника, применяемым в системах ВТО
(радиоэлектронное подавление, введение ограничений на использование
радиоэлектронных средств, спец. Защита технических средств приёма, хранения,
обработки и передачи информации, противодействие космическим, воздушным, морским,
наземным тепловым и оптико-электронным средствам разведки и наведения ВТО и др.);
маскировкой объектов с применением специальных радиотеплопоглощающих,
радиотеплорассеивающих и др. покрытий, радиолокационных и лазерных отражателей,
аэрозолей (дымов), имитаторов (макетов) и др. ложных целей, использованием
маскирующих свойств местности и др.; рассредоточением объектов и их дублированием;
организационно-техническими мероприятиями, повышающими защищённость объектов
от ВТО, и рядом других мер

10.

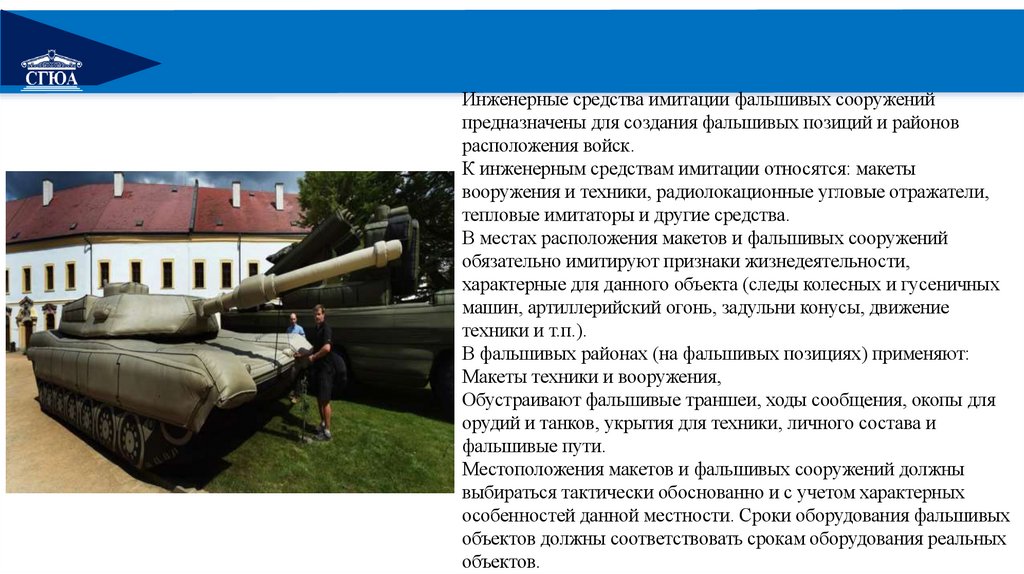

Инженерные средства имитации фальшивых сооружений
предназначены для создания фальшивых позиций и районов
расположения войск.
К инженерным средствам имитации относятся: макеты
вооружения и техники, радиолокационные угловые отражатели,
тепловые имитаторы и другие средства.
В местах расположения макетов и фальшивых сооружений
обязательно имитируют признаки жизнедеятельности,
характерные для данного объекта (следы колесных и гусеничных
машин, артиллерийский огонь, задульни конусы, движение
техники и т.п.).
В фальшивых районах (на фальшивых позициях) применяют:
Макеты техники и вооружения,
Обустраивают фальшивые траншеи, ходы сообщения, окопы для
орудий и танков, укрытия для техники, личного состава и
фальшивые пути.
Местоположения макетов и фальшивых сооружений должны
выбираться тактически обоснованно и с учетом характерных
особенностей данной местности. Сроки оборудования фальшивых
объектов должны соответствовать срокам оборудования реальных
объектов.

11.

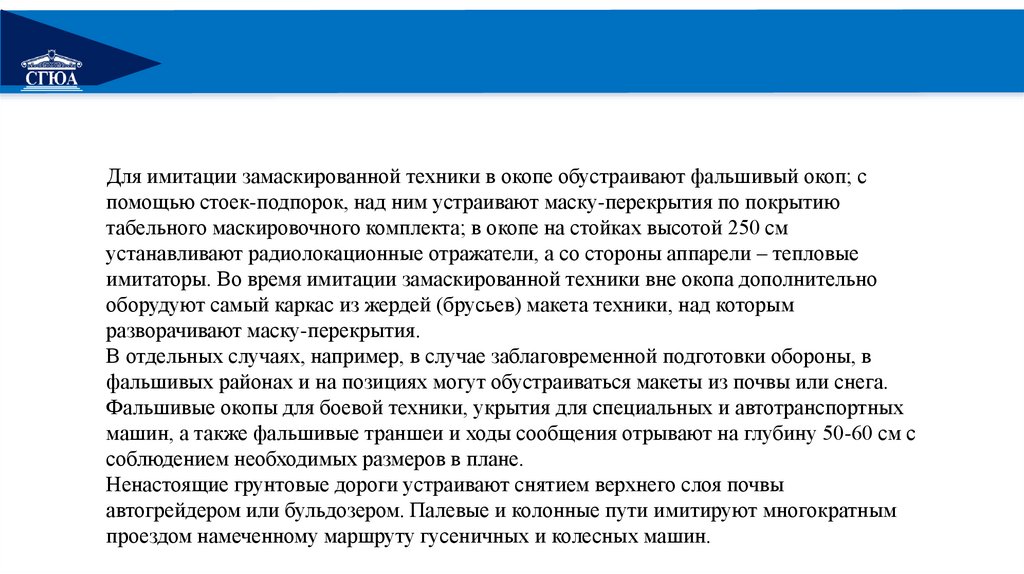

Для имитации замаскированной техники в окопе обустраивают фальшивый окоп; с
помощью стоек-подпорок, над ним устраивают маску-перекрытия по покрытию
табельного маскировочного комплекта; в окопе на стойках высотой 250 см
устанавливают радиолокационные отражатели, а со стороны аппарели – тепловые
имитаторы. Во время имитации замаскированной техники вне окопа дополнительно
оборудуют самый каркас из жердей (брусьев) макета техники, над которым
разворачивают маску-перекрытия.
В отдельных случаях, например, в случае заблаговременной подготовки обороны, в
фальшивых районах и на позициях могут обустраиваться макеты из почвы или снега.
Фальшивые окопы для боевой техники, укрытия для специальных и автотранспортных
машин, а также фальшивые траншеи и ходы сообщения отрывают на глубину 50-60 см с
соблюдением необходимых размеров в плане.
Ненастоящие грунтовые дороги устраивают снятием верхнего слоя почвы
автогрейдером или бульдозером. Палевые и колонные пути имитируют многократным
проездом намеченному маршруту гусеничных и колесных машин.

12.

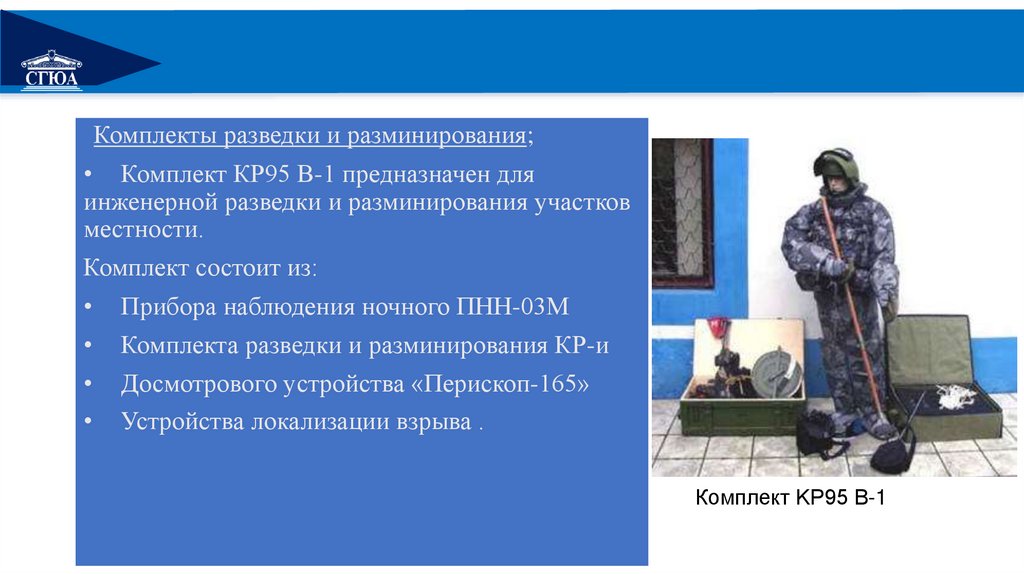

Комплекты разведки и разминирования;
• Комплект КР95 В-1 предназначен для
инженерной разведки и разминирования участков
местности.
Комплект состоит из:
Прибора наблюдения ночного ПНН-03М
Комплекта разведки и разминирования КР-и
Досмотрового устройства «Перископ-165»
Устройства локализации взрыва .
Комплект KP95 B-1

13.

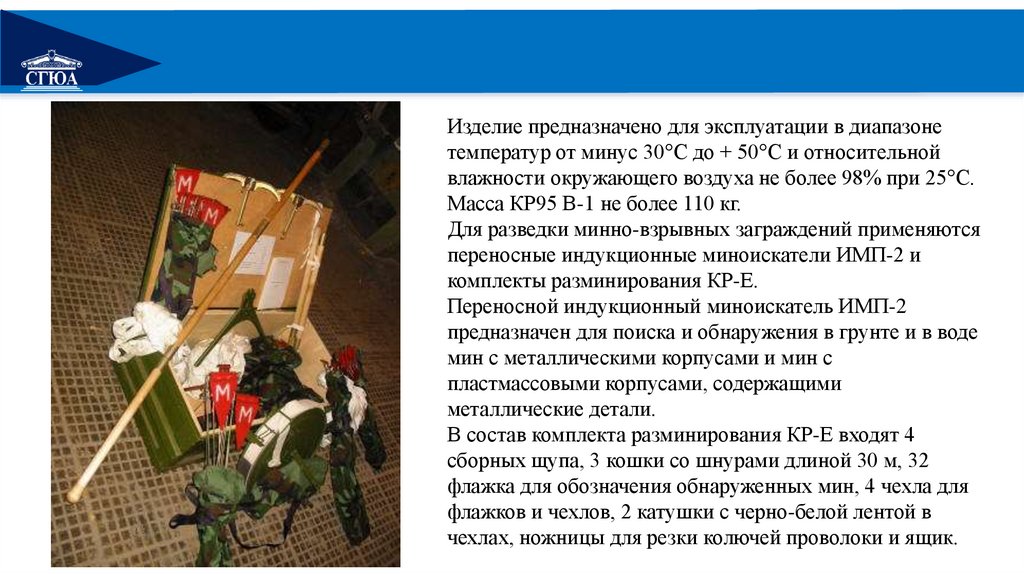

Изделие предназначено для эксплуатации в диапазоне
температур от минус 30°С до + 50°С и относительной
влажности окружающего воздуха не более 98% при 25°С.
Масса КР95 В-1 не более 110 кг.
Для разведки минно-взрывных заграждений применяются
переносные индукционные миноискатели ИМП-2 и
комплекты разминирования КР-Е.

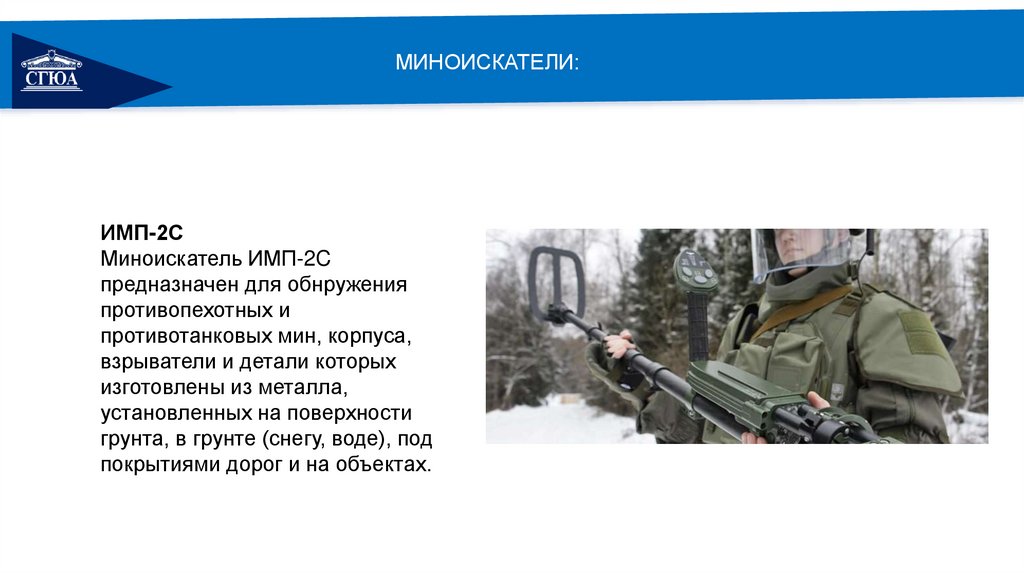

Переносной индукционный миноискатель ИМП-2
предназначен для поиска и обнаружения в грунте и в воде
мин с металлическими корпусами и мин с
пластмассовыми корпусами, содержащими
металлические детали.
В состав комплекта разминирования КР-Е входят 4
сборных щупа, 3 кошки со шнурами длиной 30 м, 32
флажка для обозначения обнаруженных мин, 4 чехла для
флажков и чехлов, 2 катушки с черно-белой лентой в
чехлах, ножницы для резки колючей проволоки и ящик.

14.

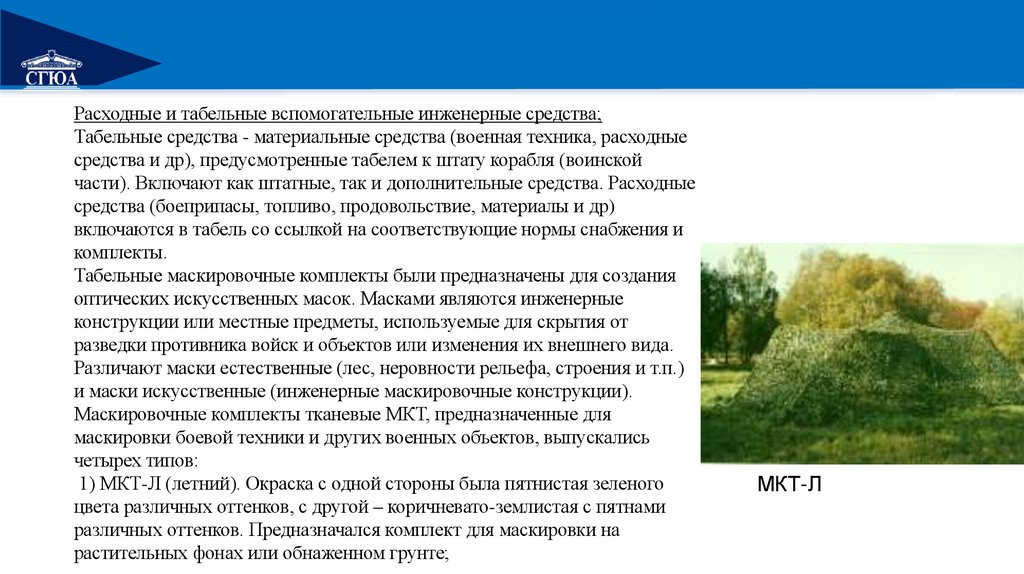

Расходные и табельные вспомогательные инженерные средства;
Табельные средства - материальные средства (военная техника, расходные
средства и др), предусмотренные табелем к штату корабля (воинской
части). Включают как штатные, так и дополнительные средства. Расходные
средства (боеприпасы, топливо, продовольствие, материалы и др)
включаются в табель со ссылкой на соответствующие нормы снабжения и
комплекты.
Табельные маскировочные комплекты были предназначены для создания
оптических искусственных масок. Масками являются инженерные
конструкции или местные предметы, используемые для скрытия от
разведки противника войск и объектов или изменения их внешнего вида.
Различают маски естественные (лес, неровности рельефа, строения и т.п.)
и маски искусственные (инженерные маскировочные конструкции).
Маскировочные комплекты тканевые МКТ, предназначенные для
маскировки боевой техники и других военных объектов, выпускались
четырех типов:
1) МКТ-Л (летний). Окраска с одной стороны была пятнистая зеленого
цвета различных оттенков, с другой – коричневато-землистая с пятнами
различных оттенков. Предназначался комплект для маскировки на
растительных фонах или обнаженном грунте;
МКТ-Л

15.

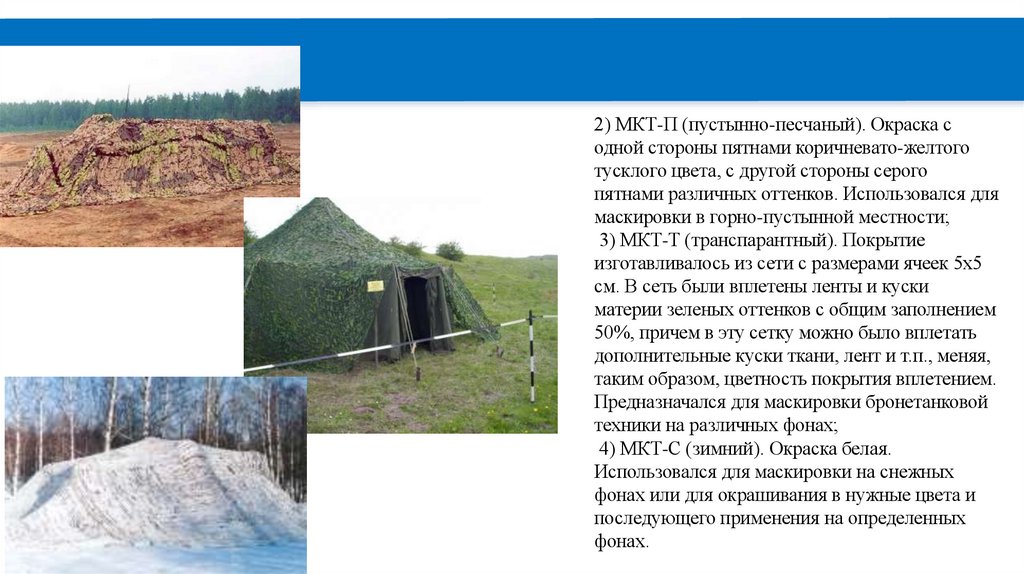

2) МКТ-П (пустынно-песчаный). Окраска с
одной стороны пятнами коричневато-желтого
тусклого цвета, с другой стороны серого
пятнами различных оттенков. Использовался для
маскировки в горно-пустынной местности;
3) МКТ-Т (транспарантный). Покрытие
изготавливалось из сети с размерами ячеек 5х5
см. В сеть были вплетены ленты и куски
материи зеленых оттенков с общим заполнением
50%, причем в эту сетку можно было вплетать
дополнительные куски ткани, лент и т.п., меняя,
таким образом, цветность покрытия вплетением.
Предназначался для маскировки бронетанковой
техники на различных фонах;
4) МКТ-С (зимний). Окраска белая.
Использовался для маскировки на снежных
фонах или для окрашивания в нужные цвета и
последующего применения на определенных
фонах.

16.

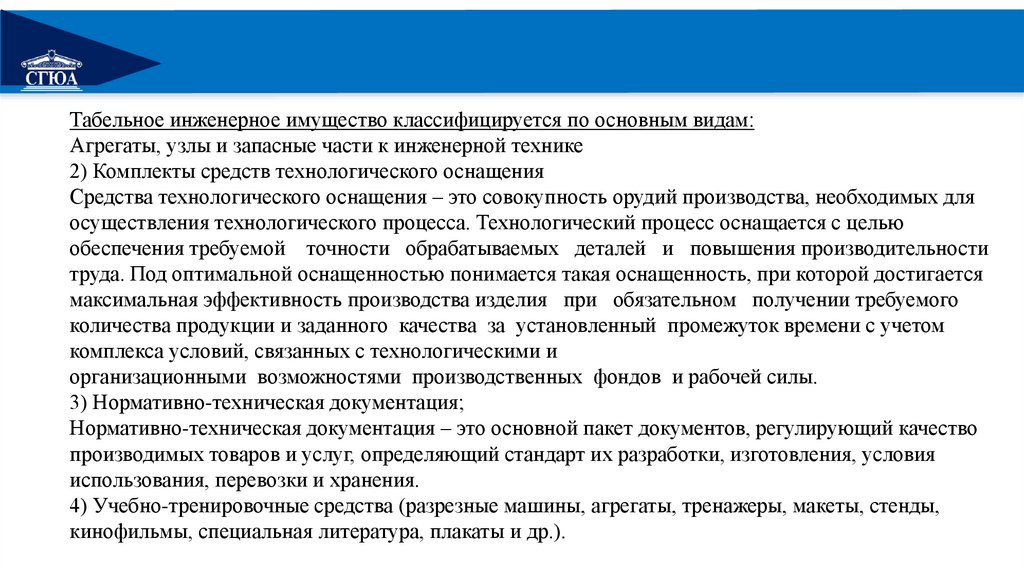

Табельное инженерное имущество классифицируется по основным видам:
Агрегаты, узлы и запасные части к инженерной технике
2) Комплекты средств технологического оснащения
Средства технологического оснащения – это совокупность орудий производства, необходимых для
осуществления технологического процесса. Технологический процесс оснащается с целью
обеспечения требуемой точности обрабатываемых деталей и повышения производительности
труда. Под оптимальной оснащенностью понимается такая оснащенность, при которой достигается
максимальная эффективность производства изделия при обязательном получении требуемого
количества продукции и заданного качества за установленный промежуток времени с учетом
комплекса условий, связанных с технологическими и
организационными возможностями производственных фондов и рабочей силы.
3) Нормативно-техническая документация;
Нормативно-техническая документация – это основной пакет документов, регулирующий качество
производимых товаров и услуг, определяющий стандарт их разработки, изготовления, условия
использования, перевозки и хранения.
4) Учебно-тренировочные средства (разрезные машины, агрегаты, тренажеры, макеты, стенды,
кинофильмы, специальная литература, плакаты и др.).

17.

РЕМОНТ
Предназначения инженерного имущества:

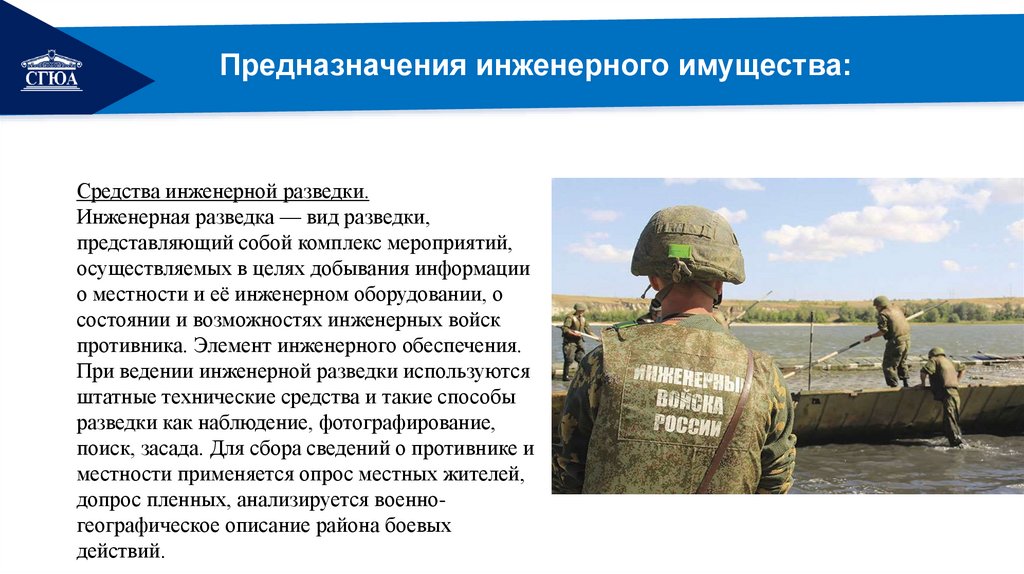

Средства инженерной разведки.
Инженерная разведка — вид разведки,
представляющий собой комплекс мероприятий,
осуществляемых в целях добывания информации
о местности и её инженерном оборудовании, о
состоянии и возможностях инженерных войск
противника. Элемент инженерного обеспечения.

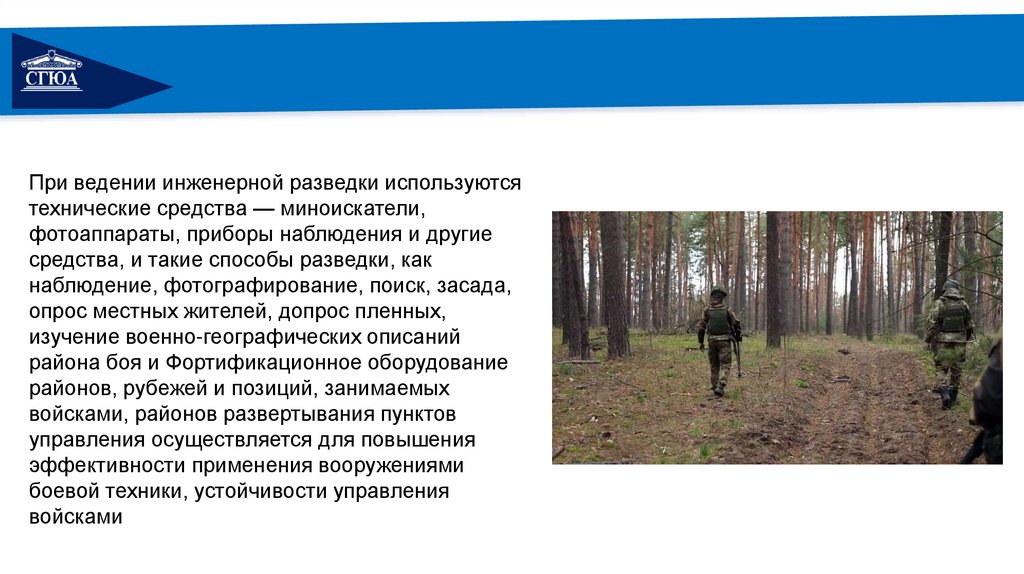

При ведении инженерной разведки используются
штатные технические средства и такие способы
разведки как наблюдение, фотографирование,
поиск, засада. Для сбора сведений о противнике и
местности применяется опрос местных жителей,
допрос пленных, анализируется военногеографическое описание района боевых
действий.

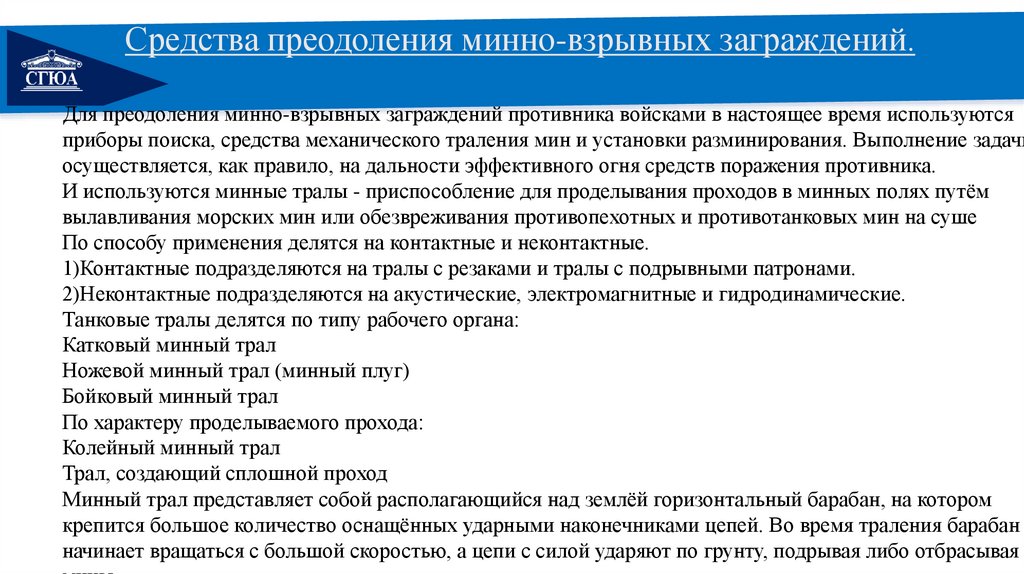

18. Средства преодоления минно-взрывных заграждений.

Для преодоления минно-взрывных заграждений противника войсками в настоящее время используются
приборы поиска, средства механического траления мин и установки разминирования. Выполнение задачи
осуществляется, как правило, на дальности эффективного огня средств поражения противника.
И используются минные тралы - приспособление для проделывания проходов в минных полях путём
вылавливания морских мин или обезвреживания противопехотных и противотанковых мин на суше
По способу применения делятся на контактные и неконтактные.
1)Контактные подразделяются на тралы с резаками и тралы с подрывными патронами.
2)Неконтактные подразделяются на акустические, электромагнитные и гидродинамические.
Танковые тралы делятся по типу рабочего органа:
Катковый минный трал
Ножевой минный трал (минный плуг)
Бойковый минный трал
По характеру проделываемого прохода:
Колейный минный трал
Трал, создающий сплошной проход
Минный трал представляет собой располагающийся над землёй горизонтальный барабан, на котором
крепится большое количество оснащённых ударными наконечниками цепей. Во время траления барабан
начинает вращаться с большой скоростью, а цепи с силой ударяют по грунту, подрывая либо отбрасывая

19.

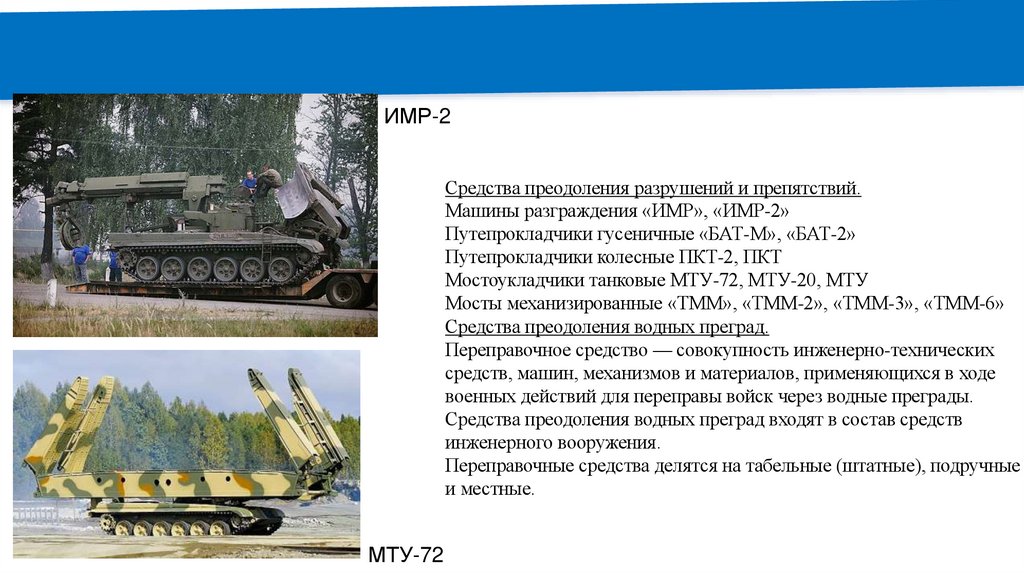

ИМР-2
Средства преодоления разрушений и препятствий.
Машины разграждения «ИМР», «ИМР-2»
Путепрокладчики гусеничные «БАТ-М», «БАТ-2»
Путепрокладчики колесные ПКТ-2, ПКТ
Мостоукладчики танковые МТУ-72, МТУ-20, МТУ
Мосты механизированные «ТММ», «ТММ-2», «ТММ-3», «ТММ-6»
Средства преодоления водных преград.
Переправочное средство — совокупность инженерно-технических
средств, машин, механизмов и материалов, применяющихся в ходе
военных действий для переправы войск через водные преграды.
Средства преодоления водных преград входят в состав средств
инженерного вооружения.
Переправочные средства делятся на табельные (штатные), подручные
и местные.
МТУ-72

20.

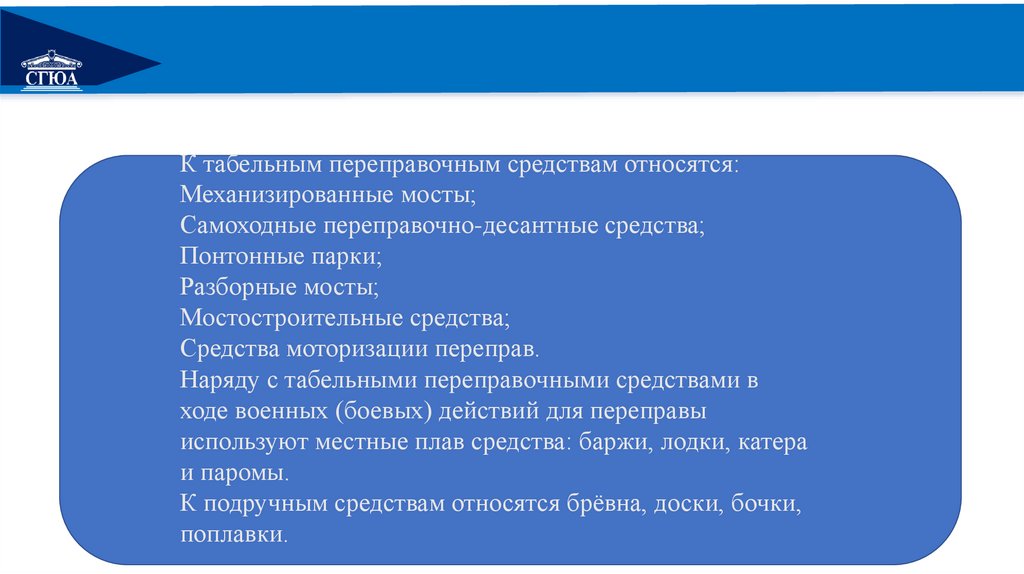

К табельным переправочным средствам относятся:
Механизированные мосты;
Самоходные переправочно-десантные средства;
Понтонные парки;
Разборные мосты;
Мостостроительные средства;
Средства моторизации переправ.
Наряду с табельными переправочными средствами в
ходе военных (боевых) действий для переправы
используют местные плав средства: баржи, лодки, катера
и паромы.
К подручным средствам относятся брёвна, доски, бочки,
поплавки.

21.

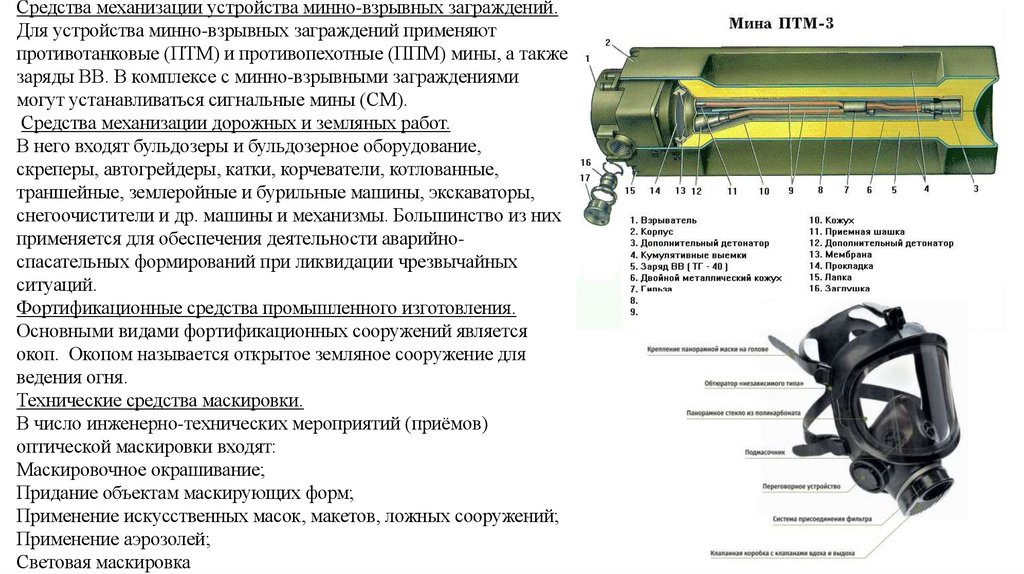

Средства механизации устройства минно-взрывных заграждений.
Для устройства минно-взрывных заграждений применяют
противотанковые (ПТМ) и противопехотные (ППМ) мины, а также
заряды ВВ. В комплексе с минно-взрывными заграждениями
могут устанавливаться сигнальные мины (СМ).
Средства механизации дорожных и земляных работ.
В него входят бульдозеры и бульдозерное оборудование,
скреперы, автогрейдеры, катки, корчеватели, котлованные,
траншейные, землеройные и бурильные машины, экскаваторы,
снегоочистители и др. машины и механизмы. Большинство из них
применяется для обеспечения деятельности аварийноспасательных формирований при ликвидации чрезвычайных
ситуаций.
Фортификационные средства промышленного изготовления.
Основными видами фортификационных сооружений является
окоп. Окопом называется открытое земляное сооружение для
ведения огня.
Технические средства маскировки.
В число инженерно-технических мероприятий (приёмов)
оптической маскировки входят:
Маскировочное окрашивание;
Придание объектам маскирующих форм;
Применение искусственных масок, макетов, ложных сооружений;
Применение аэрозолей;
Световая маскировка

22.

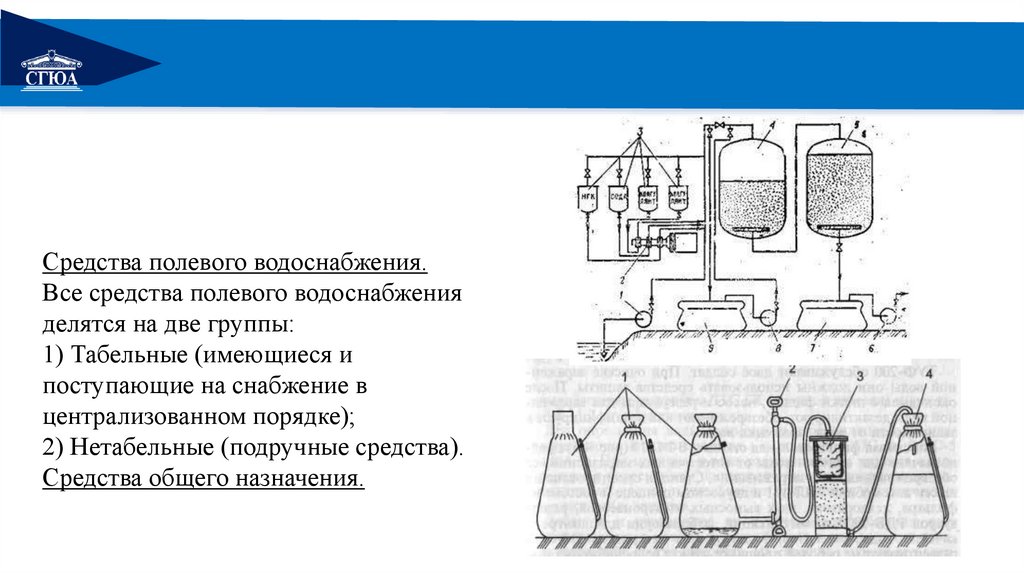

Средства полевого водоснабжения.
Все средства полевого водоснабжения
делятся на две группы:
1) Табельные (имеющиеся и
поступающие на снабжение в
централизованном порядке);
2) Нетабельные (подручные средства).
Средства общего назначения.

23.

РЕМОНТ
Общие требования к инженерному имуществу:
1) конструкция рабочего оборудования и инструмента должна обеспечивать выполнение
всех технологических операций, предусмотренных ТУ на изготовление и ТЗ на разработку
в условиях воздействия поражающих и др. факторов чрезвычайных ситуаций;
2) конструкция привода, рабочих органов и органов управления должна обеспечивать
возможность быстрого приведения средств из транспортного в рабочее положение и
быстрого устранения отказов и неисправностей;
3) характерные отказы и неисправности следует устранять путем замены деталей,
механизмов исправными за время не более 10 мин.;
4) конструктивное исполнение оборудования и инструмента должно обеспечивать
эксплуатацию средств в любое время года и суток в течение всего гарантированного срока
на территории России, защиту от повреждения грызунами и биологическими
вредителями, защиту обслуживающего персонала (экипажа) от воздействия слабого
радиоактивного и химического заражения самих средств и местности

24.

МИНОИСКАТЕЛИ:
ИМП-2С
Миноискатель ИМП-2C
предназначен для обнружения
противопехотных и
противотанковых мин, корпуса,
взрыватели и детали которых
изготовлены из металла,
установленных на поверхности
грунта, в грунте (снегу, воде), под
покрытиями дорог и на объектах.

25.

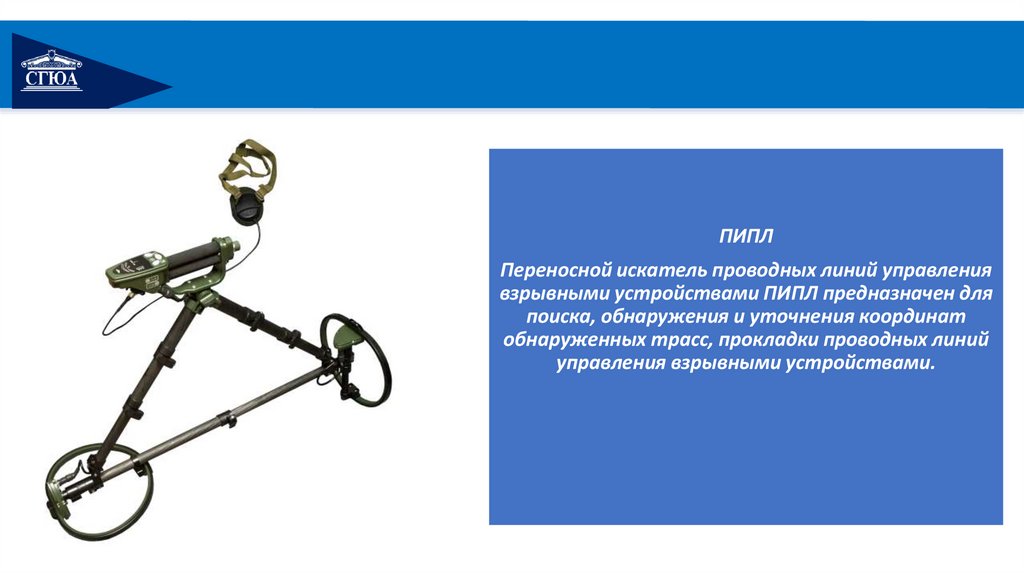

ПИПЛ
Переносной искатель проводных линий управления
взрывными устройствами ПИПЛ предназначен для
поиска, обнаружения и уточнения координат
обнаруженных трасс, прокладки проводных линий
управления взрывными устройствами.

26.

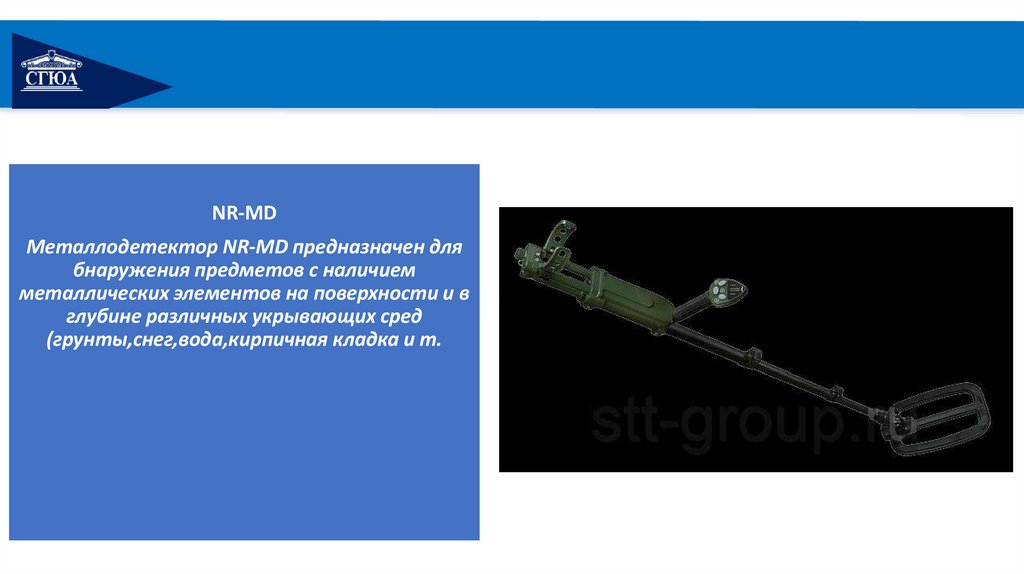

NR-MD
Металлодетектор NR-MD предназначен для
бнаружения предметов с наличием
металлических элементов на поверхности и в
глубине различных укрывающих сред
(грунты,снег,вода,кирпичная кладка и т.

27.

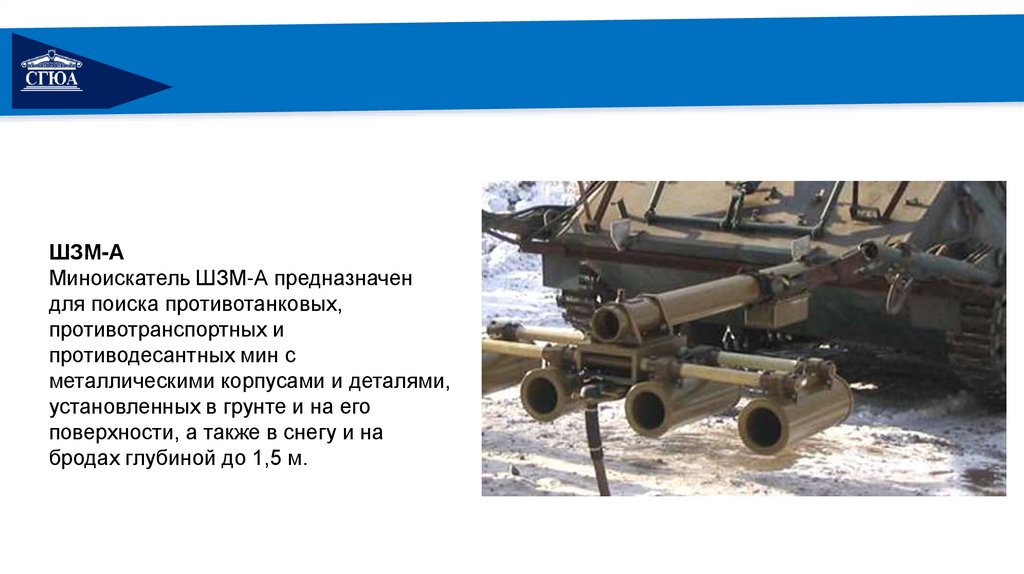

ШЗМ-А
Миноискатель ШЗМ-А предназначен
для поиска противотанковых,
противотранспортных и
противодесантных мин с
металлическими корпусами и деталями,
установленных в грунте и на его
поверхности, а также в снегу и на
бродах глубиной до 1,5 м.

28.

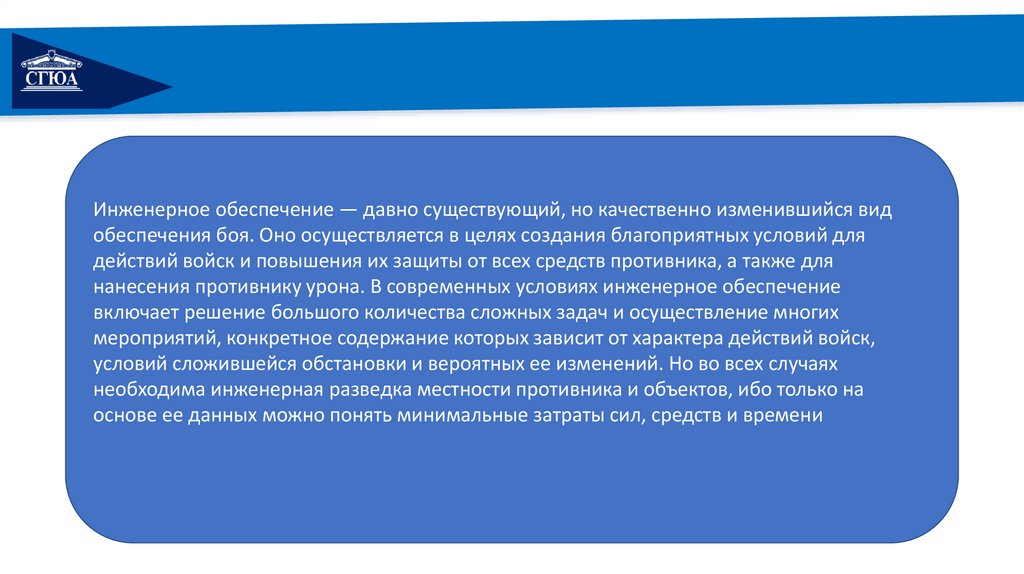

Инженерное обеспечение — давно существующий, но качественно изменившийся вид
обеспечения боя. Оно осуществляется в целях создания благоприятных условий для
действий войск и повышения их защиты от всех средств противника, а также для
нанесения противнику урона. В современных условиях инженерное обеспечение
включает решение большого количества сложных задач и осуществление многих
мероприятий, конкретное содержание которых зависит от характера действий войск,
условий сложившейся обстановки и вероятных ее изменений. Но во всех случаях
необходима инженерная разведка местности противника и объектов, ибо только на
основе ее данных можно понять минимальные затраты сил, средств и времени

29.

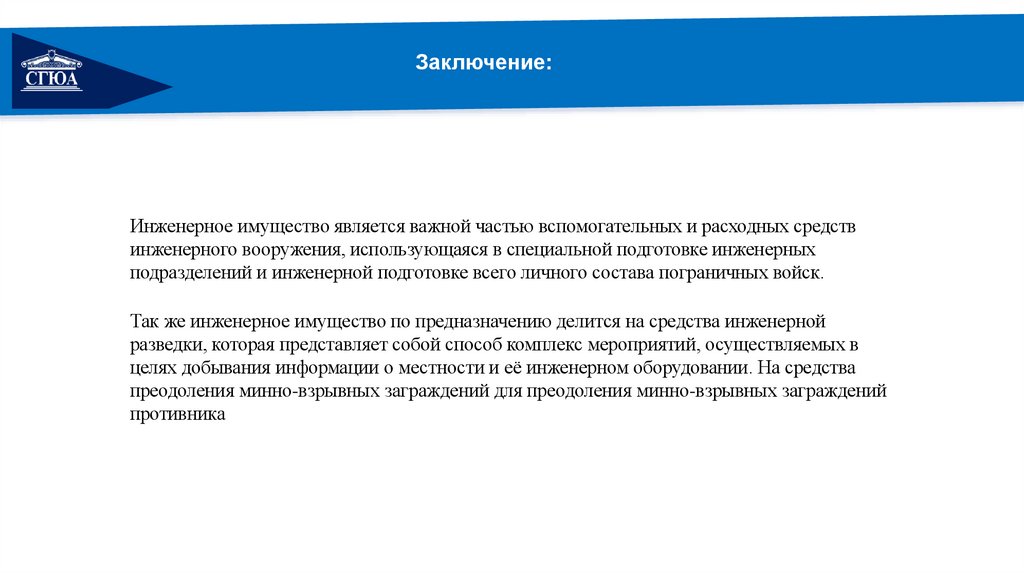

Заключение:
Инженерное имущество является важной частью вспомогательных и расходных средств
инженерного вооружения, использующаяся в специальной подготовке инженерных
подразделений и инженерной подготовке всего личного состава пограничных войск.
Так же инженерное имущество по предназначению делится на средства инженерной
разведки, которая представляет собой способ комплекс мероприятий, осуществляемых в
целях добывания информации о местности и её инженерном оборудовании. На средства
преодоления минно-взрывных заграждений для преодоления минно-взрывных заграждений
противника

30.

РЕМОНТ
5 вопрос. Назначение окопов и порядок их
оборудования
Окоп называют «крепостью бойца», его спасением. И он, и более протяженная траншея
состоят из двух основных элементов – рва и брустверов. Дно рва в любой терминологии
останется дном, а вот то, что вы привыкли называть «стенками» траншеи, на самом
деле есть «передняя крутость» и «задняя крутость». Брустверов, как и крутостей, у
траншеи два: передний – тот, что обращен в сторону противника, и противоположный
тыльный. Скаты брустверов, обращенные «в поле», - пологие, обращенные в сторону
рва скаты более круты. Брустверы, как правило, отстоят от крутостей рва на
определенное расстояние, причем у переднего бруствера это расстояние заметно
меньше, чем у заднего, что неудивительно, поскольку именно через него вам предстоит
стрелять в противника, если, конечно, этот противник не зайдет к вам в тыл.

31.

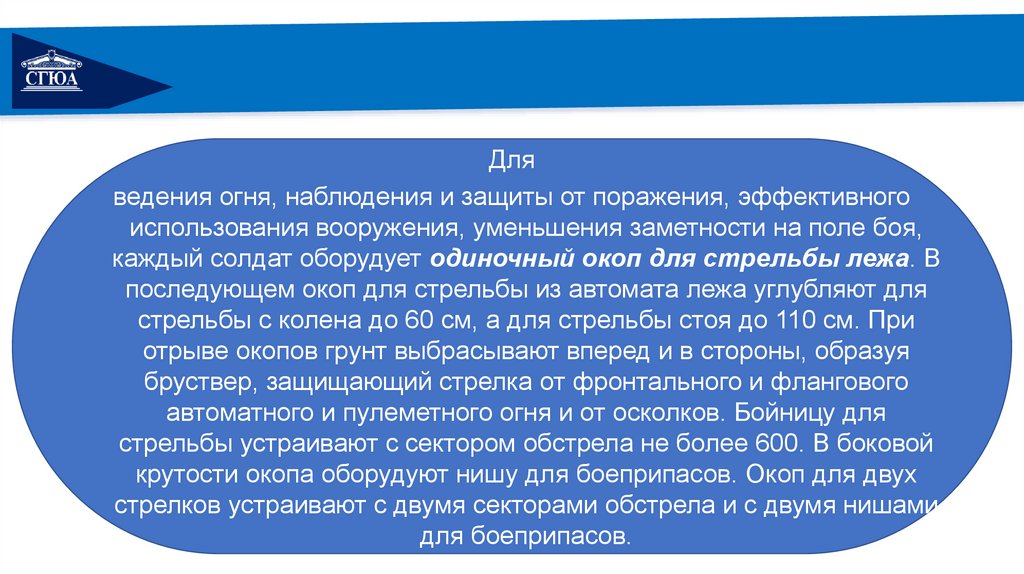

Для
ведения огня, наблюдения и защиты от поражения, эффективного
использования вооружения, уменьшения заметности на поле боя,
каждый солдат оборудует одиночный окоп для стрельбы лежа. В
последующем окоп для стрельбы из автомата лежа углубляют для
стрельбы с колена до 60 см, а для стрельбы стоя до 110 см. При
отрыве окопов грунт выбрасывают вперед и в стороны, образуя
бруствер, защищающий стрелка от фронтального и флангового
автоматного и пулеметного огня и от осколков. Бойницу для
стрельбы устраивают с сектором обстрела не более 600. В боковой
крутости окопа оборудуют нишу для боеприпасов. Окоп для двух
стрелков устраивают с двумя секторами обстрела и с двумя нишами
для боеприпасов.

32.

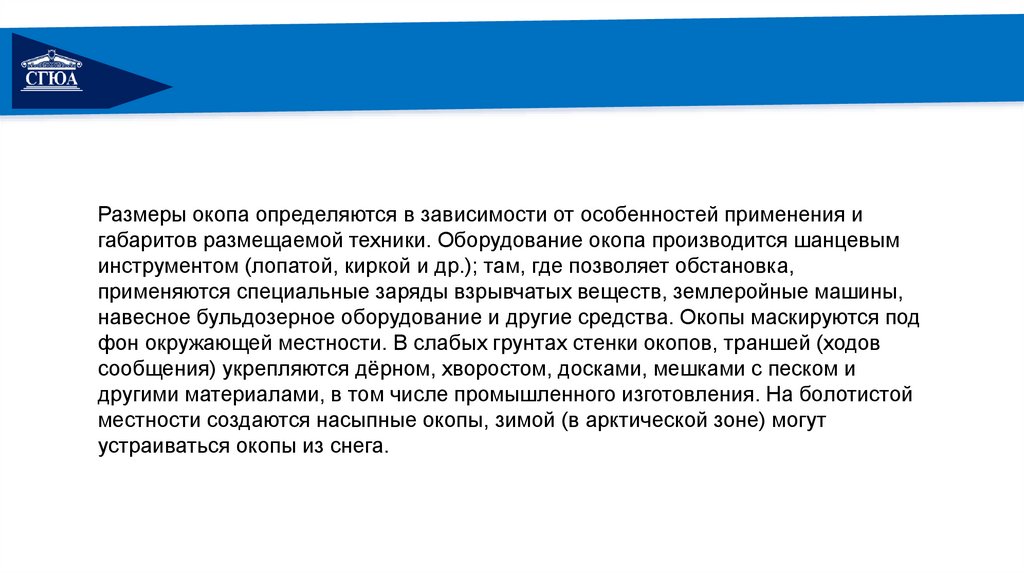

Размеры окопа определяются в зависимости от особенностей применения и
габаритов размещаемой техники. Оборудование окопа производится шанцевым
инструментом (лопатой, киркой и др.); там, где позволяет обстановка,
применяются специальные заряды взрывчатых веществ, землеройные машины,
навесное бульдозерное оборудование и другие средства. Окопы маскируются под
фон окружающей местности. В слабых грунтах стенки окопов, траншей (ходов
сообщения) укрепляются дёрном, хворостом, досками, мешками с песком и
другими материалами, в том числе промышленного изготовления. На болотистой
местности создаются насыпные окопы, зимой (в арктической зоне) могут
устраиваться окопы из снега.

33.

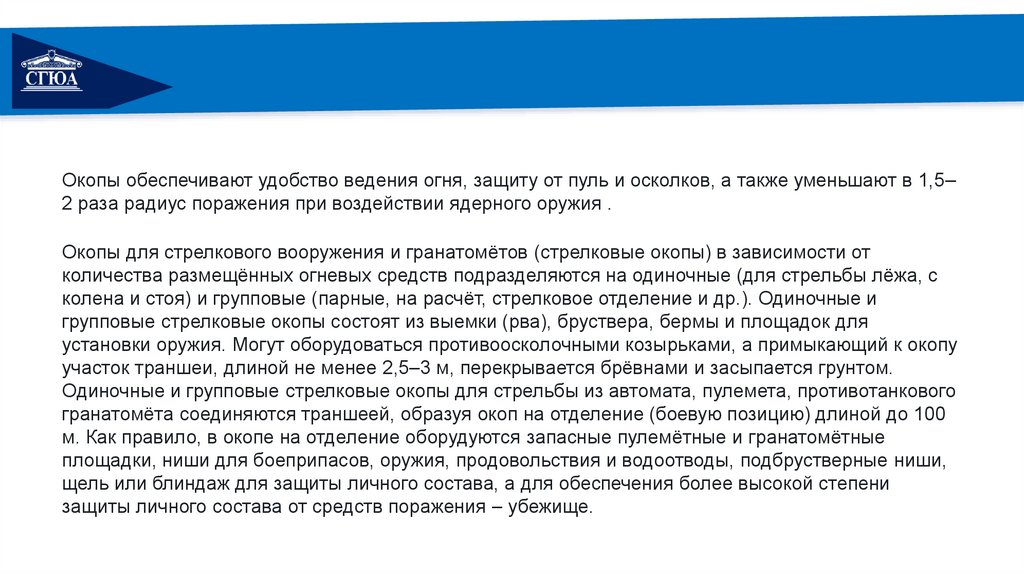

Окопы обеспечивают удобство ведения огня, защиту от пуль и осколков, а также уменьшают в 1,5–
2 раза радиус поражения при воздействии ядерного оружия .
Окопы для стрелкового вооружения и гранатомётов (стрелковые окопы) в зависимости от
количества размещённых огневых средств подразделяются на одиночные (для стрельбы лёжа, с
колена и стоя) и групповые (парные, на расчёт, стрелковое отделение и др.). Одиночные и
групповые стрелковые окопы состоят из выемки (рва), бруствера, бермы и площадок для
установки оружия. Могут оборудоваться противоосколочными козырьками, а примыкающий к окопу
участок траншеи, длиной не менее 2,5–3 м, перекрывается брёвнами и засыпается грунтом.
Одиночные и групповые стрелковые окопы для стрельбы из автомата, пулемета, противотанкового
гранатомёта соединяются траншеей, образуя окоп на отделение (боевую позицию) длиной до 100
м. Как правило, в окопе на отделение оборудуются запасные пулемётные и гранатомётные
площадки, ниши для боеприпасов, оружия, продовольствия и водоотводы, подбрустверные ниши,
щель или блиндаж для защиты личного состава, а для обеспечения более высокой степени
защиты личного состава от средств поражения – убежище.

34.

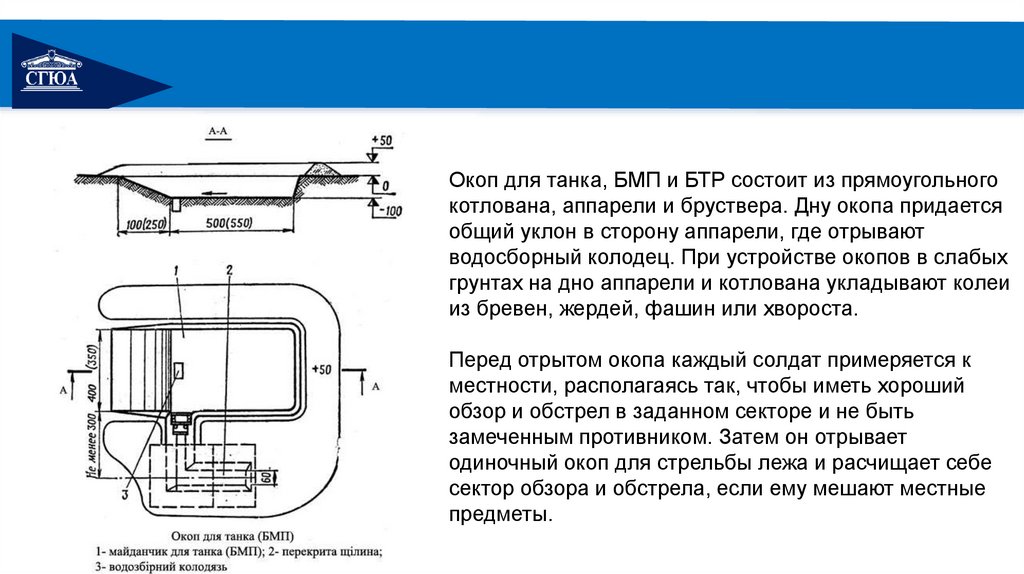

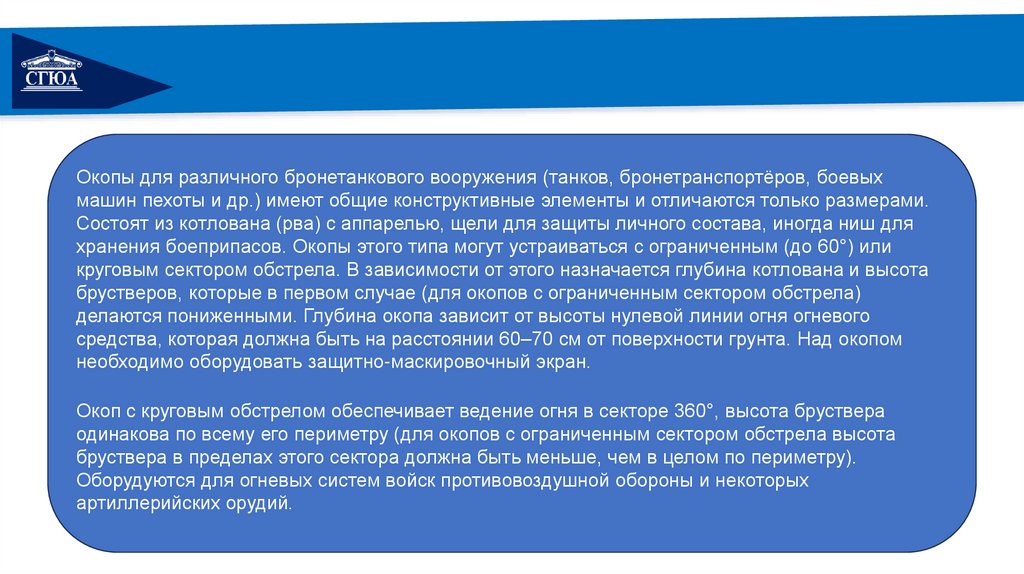

Окопы для различного бронетанкового вооружения (танков, бронетранспортёров, боевых
машин пехоты и др.) имеют общие конструктивные элементы и отличаются только размерами.
Состоят из котлована (рва) с аппарелью, щели для защиты личного состава, иногда ниш для
хранения боеприпасов. Окопы этого типа могут устраиваться с ограниченным (до 60°) или
круговым сектором обстрела. В зависимости от этого назначается глубина котлована и высота
брустверов, которые в первом случае (для окопов с ограниченным сектором обстрела)
делаются пониженными. Глубина окопа зависит от высоты нулевой линии огня огневого
средства, которая должна быть на расстоянии 60–70 см от поверхности грунта. Над окопом
необходимо оборудовать защитно-маскировочный экран.
Окоп с круговым обстрелом обеспечивает ведение огня в секторе 360°, высота бруствера
одинакова по всему его периметру (для окопов с ограниченным сектором обстрела высота
бруствера в пределах этого сектора должна быть меньше, чем в целом по периметру).
Оборудуются для огневых систем войск противовоздушной обороны и некоторых
артиллерийских орудий.

35.

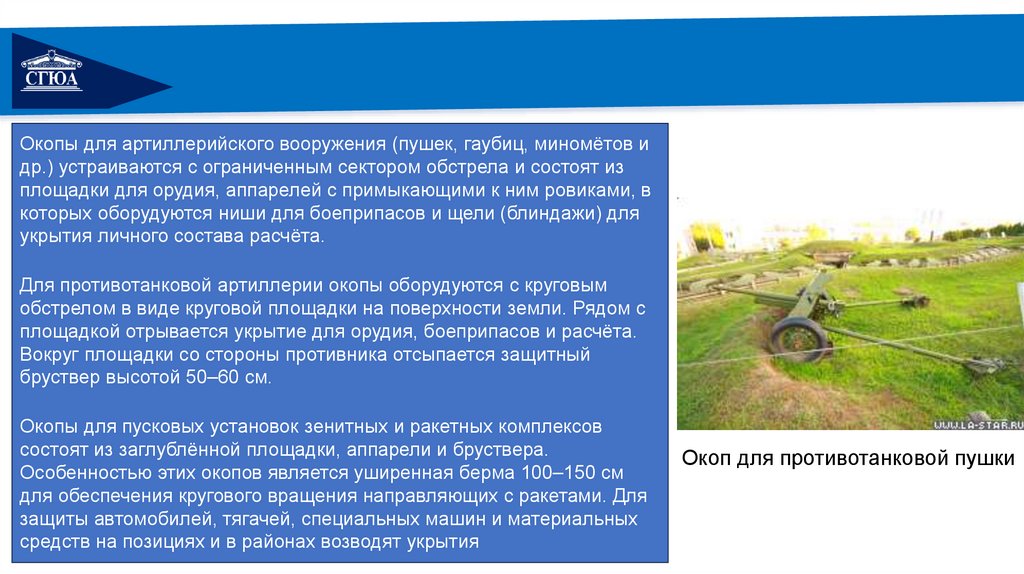

Окопы для артиллерийского вооружения (пушек, гаубиц, миномётов и
др.) устраиваются с ограниченным сектором обстрела и состоят из
площадки для орудия, аппарелей с примыкающими к ним ровиками, в
которых оборудуются ниши для боеприпасов и щели (блиндажи) для
укрытия личного состава расчёта.
Для противотанковой артиллерии окопы оборудуются с круговым
обстрелом в виде круговой площадки на поверхности земли. Рядом с
площадкой отрывается укрытие для орудия, боеприпасов и расчёта.
Вокруг площадки со стороны противника отсыпается защитный
бруствер высотой 50–60 см.
Окопы для пусковых установок зенитных и ракетных комплексов
состоят из заглублённой площадки, аппарели и бруствера.
Особенностью этих окопов является уширенная берма 100–150 см
для обеспечения кругового вращения направляющих с ракетами. Для
защиты автомобилей, тягачей, специальных машин и материальных
средств на позициях и в районах возводят укрытия
Окоп для противотанковой пушки

36.

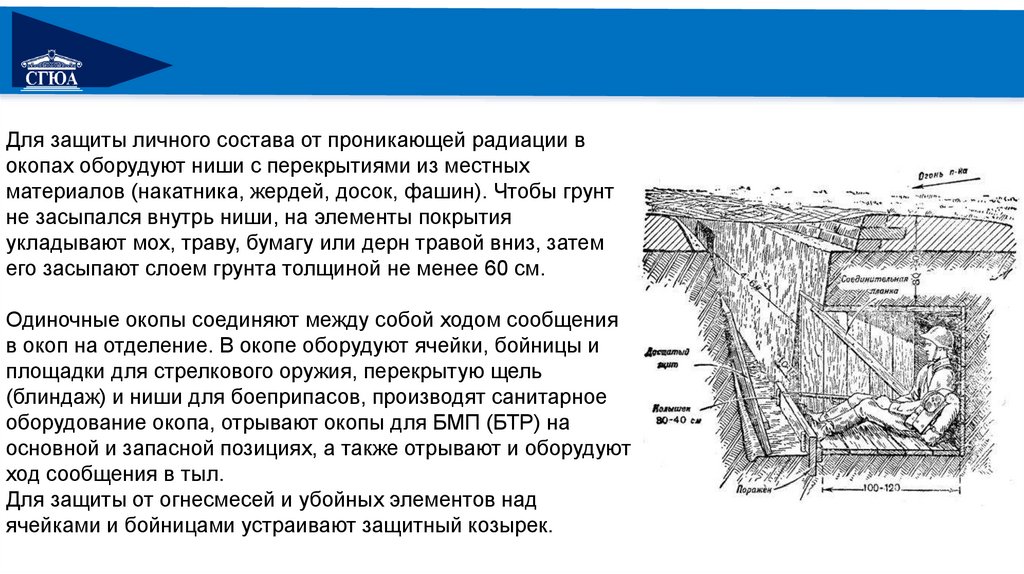

Для защиты личного состава от проникающей радиации в
окопах оборудуют ниши с перекрытиями из местных
материалов (накатника, жердей, досок, фашин). Чтобы грунт
не засыпался внутрь ниши, на элементы покрытия
укладывают мох, траву, бумагу или дерн травой вниз, затем
его засыпают слоем грунта толщиной не менее 60 см.
Одиночные окопы соединяют между собой ходом сообщения
в окоп на отделение. В окопе оборудуют ячейки, бойницы и
площадки для стрелкового оружия, перекрытую щель
(блиндаж) и ниши для боеприпасов, производят санитарное
оборудование окопа, отрывают окопы для БМП (БТР) на
основной и запасной позициях, а также отрывают и оборудуют
ход сообщения в тыл.
Для защиты от огнесмесей и убойных элементов над
ячейками и бойницами устраивают защитный козырек.

37.

Окоп для танка, БМП и БТР состоит из прямоугольного
котлована, аппарели и бруствера. Дну окопа придается
общий уклон в сторону аппарели, где отрывают
водосборный колодец. При устройстве окопов в слабых
грунтах на дно аппарели и котлована укладывают колеи
из бревен, жердей, фашин или хвороста.
Перед отрытом окопа каждый солдат примеряется к
местности, располагаясь так, чтобы иметь хороший
обзор и обстрел в заданном секторе и не быть
замеченным противником. Затем он отрывает
одиночный окоп для стрельбы лежа и расчищает себе
сектор обзора и обстрела, если ему мешают местные
предметы.

38.

РЕМОНТ

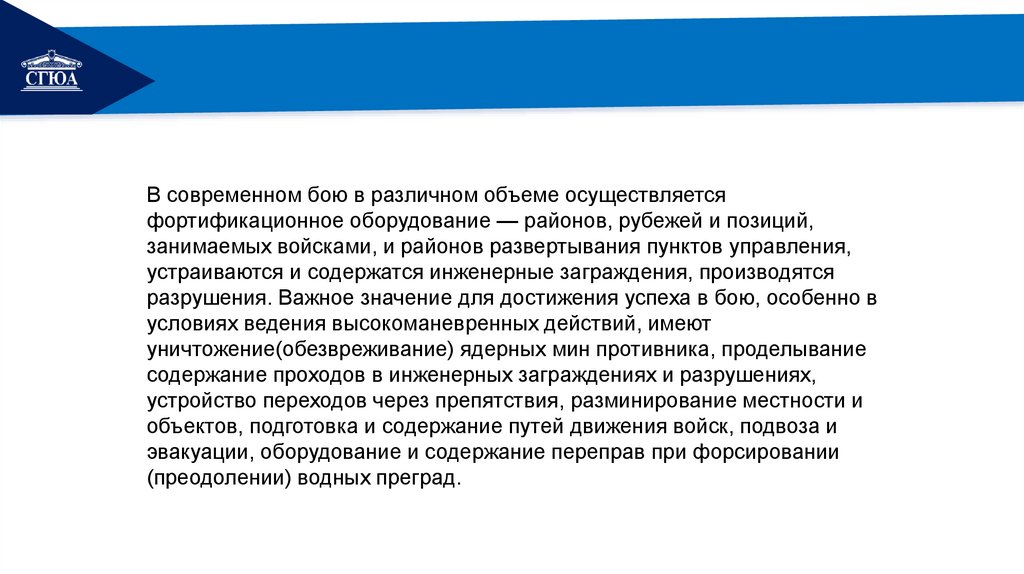

В современном бою в различном объеме осуществляется
фортификационное оборудование — районов, рубежей и позиций,
занимаемых войсками, и районов развертывания пунктов управления,
устраиваются и содержатся инженерные заграждения, производятся
разрушения. Важное значение для достижения успеха в бою, особенно в
условиях ведения высокоманевренных действий, имеют
уничтожение(обезвреживание) ядерных мин противника, проделывание
содержание проходов в инженерных заграждениях и разрушениях,
устройство переходов через препятствия, разминирование местности и
объектов, подготовка и содержание путей движения войск, подвоза и
эвакуации, оборудование и содержание переправ при форсировании
(преодолении) водных преград.

39.

РЕМОНТ

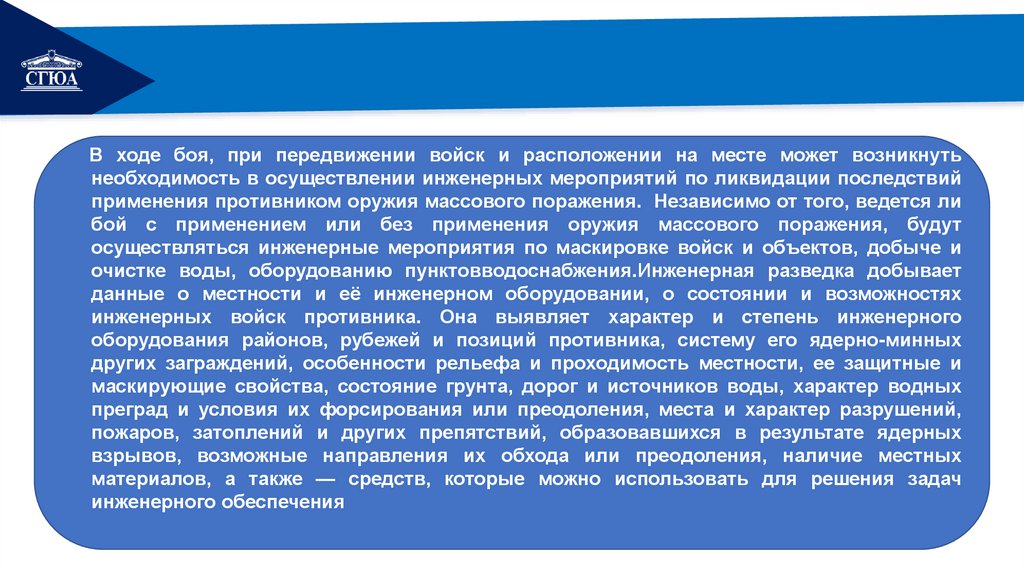

В ходе боя, при передвижении войск и расположении на месте может возникнуть
необходимость в осуществлении инженерных мероприятий по ликвидации последствий
применения противником оружия массового поражения. Независимо от того, ведется ли
бой с применением или без применения оружия массового поражения, будут
осуществляться инженерные мероприятия по маскировке войск и объектов, добыче и
очистке воды, оборудованию пунктовводоснабжения.Инженерная разведка добывает
данные о местности и её инженерном оборудовании, о состоянии и возможностях
инженерных войск противника. Она выявляет характер и степень инженерного
оборудования районов, рубежей и позиций противника, систему его ядерно-минных
других заграждений, особенности рельефа и проходимость местности, ее защитные и
маскирующие свойства, состояние грунта, дорог и источников воды, характер водных
преград и условия их форсирования или преодоления, места и характер разрушений,
пожаров, затоплений и других препятствий, образовавшихся в результате ядерных
взрывов, возможные направления их обхода или преодоления, наличие местных
материалов, а также — средств, которые можно использовать для решения задач
инженерного обеспечения

40.

РЕМОНТ

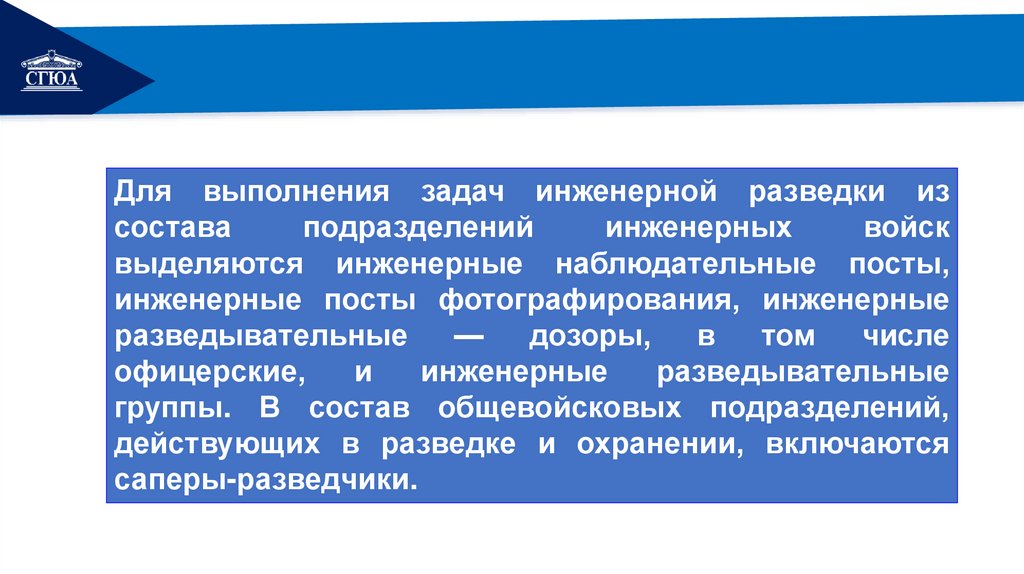

Для выполнения задач инженерной разведки из
состава
подразделений
инженерных
войск
выделяются инженерные наблюдательные посты,
инженерные посты фотографирования, инженерные
разведывательные
—
дозоры,
в
том
числе
офицерские,
и
инженерные
разведывательные
группы. В состав общевойсковых подразделений,
действующих в разведке и охранении, включаются
саперы-разведчики.

41.

При ведении инженерной разведки используются
технические средства — миноискатели,
фотоаппараты, приборы наблюдения и другие
средства, и такие способы разведки, как
наблюдение, фотографирование, поиск, засада,
опрос местных жителей, допрос пленных,
изучение военно-географических описаний
района боя и Фортификационное оборудование
районов, рубежей и позиций, занимаемых
войсками, районов развертывания пунктов
управления осуществляется для повышения
эффективности применения вооружениями
боевой техники, устойчивости управления
войсками

42.

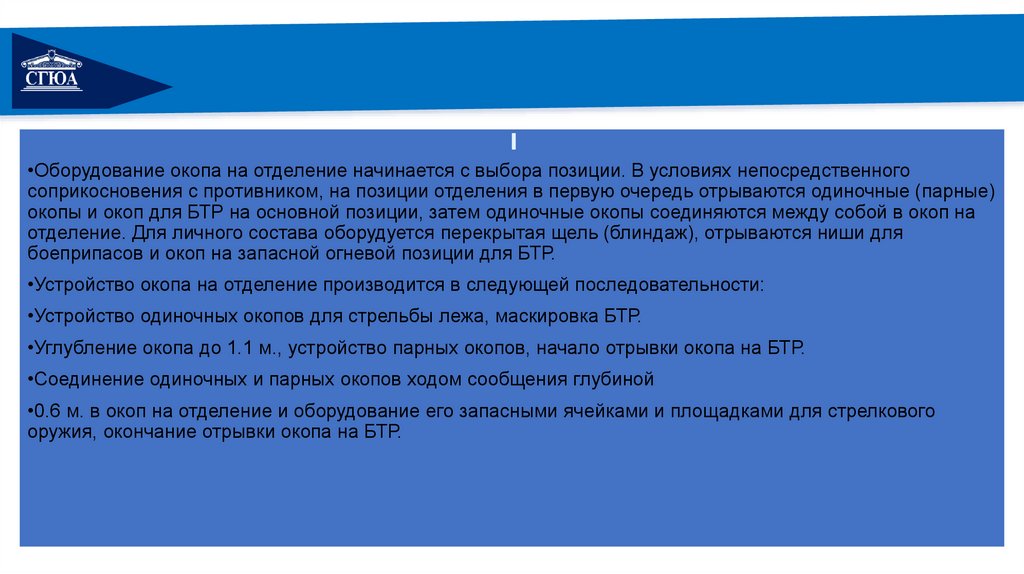

•Оборудование окопа на отделение начинается с выбора позиции. В условиях непосредственного
соприкосновения с противником, на позиции отделения в первую очередь отрываются одиночные (парные)
окопы и окоп для БТР на основной позиции, затем одиночные окопы соединяются между собой в окоп на
отделение. Для личного состава оборудуется перекрытая щель (блиндаж), отрываются ниши для
боеприпасов и окоп на запасной огневой позиции для БТР.
•Устройство окопа на отделение производится в следующей последовательности:
•Устройство одиночных окопов для стрельбы лежа, маскировка БТР.
•Углубление окопа до 1.1 м., устройство парных окопов, начало отрывки окопа на БТР.
•Соединение одиночных и парных окопов ходом сообщения глубиной
•0.6 м. в окоп на отделение и оборудование его запасными ячейками и площадками для стрелкового
оружия, окончание отрывки окопа на БТР.

43.

РЕМОНТ

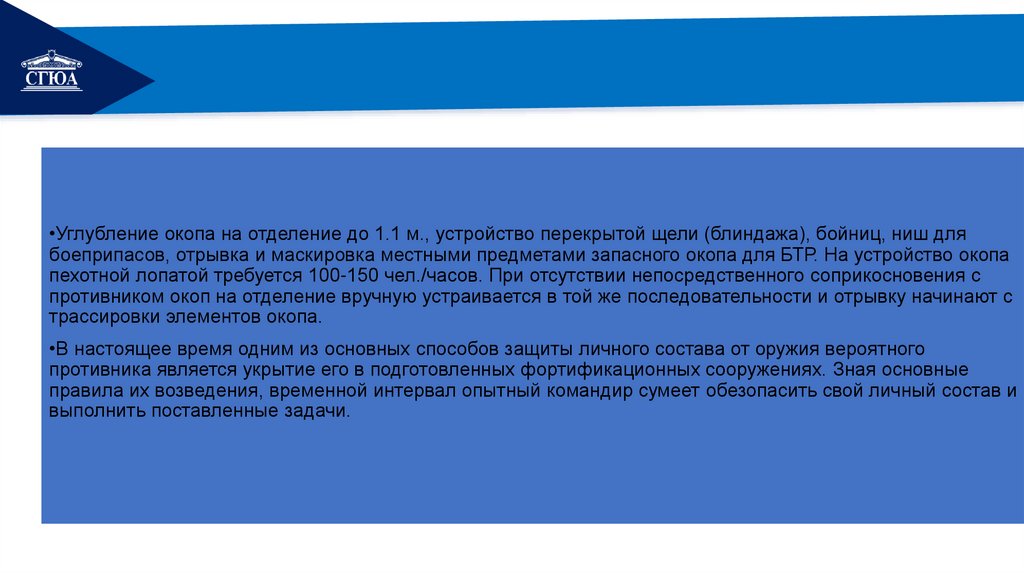

•Углубление окопа на отделение до 1.1 м., устройство перекрытой щели (блиндажа), бойниц, ниш для
боеприпасов, отрывка и маскировка местными предметами запасного окопа для БТР. На устройство окопа
пехотной лопатой требуется 100-150 чел./часов. При отсутствии непосредственного соприкосновения с
противником окоп на отделение вручную устраивается в той же последовательности и отрывку начинают с
трассировки элементов окопа.
•В настоящее время одним из основных способов защиты личного состава от оружия вероятного
противника является укрытие его в подготовленных фортификационных сооружениях. Зная основные
правила их возведения, временной интервал опытный командир сумеет обезопасить свой личный состав и
выполнить поставленные задачи.

44.

Отрыв

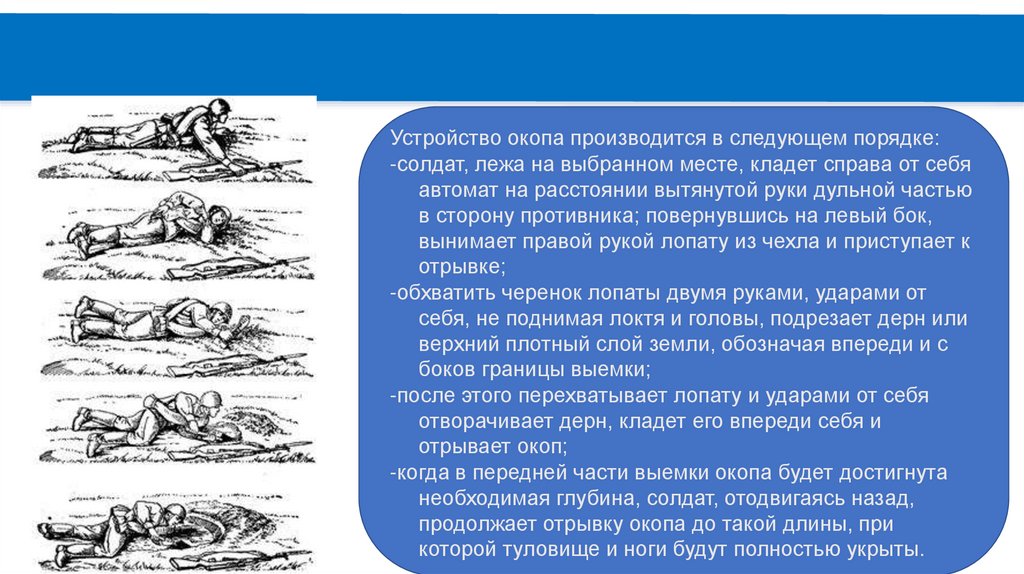

Устройство окопа производится в следующем порядке:
-солдат, лежа на выбранном месте, кладет справа от себя
автомат на расстоянии вытянутой руки дульной частью
в сторону противника; повернувшись на левый бок,
вынимает правой рукой лопату из чехла и приступает к
отрывке;
-обхватить черенок лопаты двумя руками, ударами от
себя, не поднимая локтя и головы, подрезает дерн или
верхний плотный слой земли, обозначая впереди и с
боков границы выемки;
-после этого перехватывает лопату и ударами от себя
отворачивает дерн, кладет его впереди себя и
отрывает окоп;
-когда в передней части выемки окопа будет достигнута
необходимая глубина, солдат, отодвигаясь назад,
продолжает отрывку окопа до такой длины, при
которой туловище и ноги будут полностью укрыты.

45.

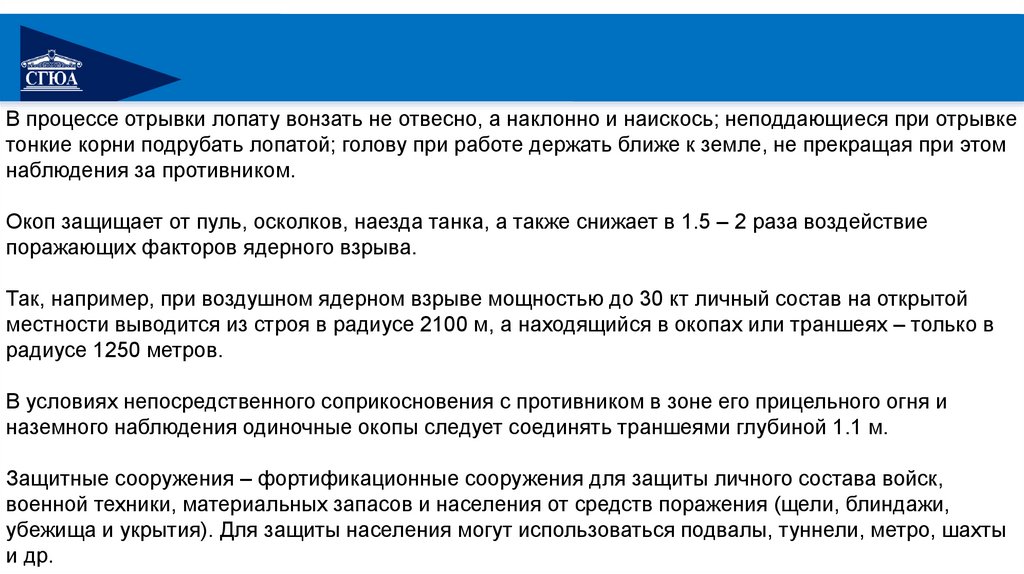

В процессе отрывки лопату вонзать не отвесно, а наклонно и наискось; неподдающиеся при отрывке
тонкие корни подрубать лопатой; голову при работе держать ближе к земле, не прекращая при этом
наблюдения за противником.
Окоп защищает от пуль, осколков, наезда танка, а также снижает в 1.5 – 2 раза воздействие
поражающих факторов ядерного взрыва.
Так, например, при воздушном ядерном взрыве мощностью до 30 кт личный состав на открытой
местности выводится из строя в радиусе 2100 м, а находящийся в окопах или траншеях – только в
радиусе 1250 метров.
В условиях непосредственного соприкосновения с противником в зоне его прицельного огня и
наземного наблюдения одиночные окопы следует соединять траншеями глубиной 1.1 м.
Защитные сооружения – фортификационные сооружения для защиты личного состава войск,
военной техники, материальных запасов и населения от средств поражения (щели, блиндажи,
убежища и укрытия). Для защиты населения могут использоваться подвалы, туннели, метро, шахты
и др.

46.

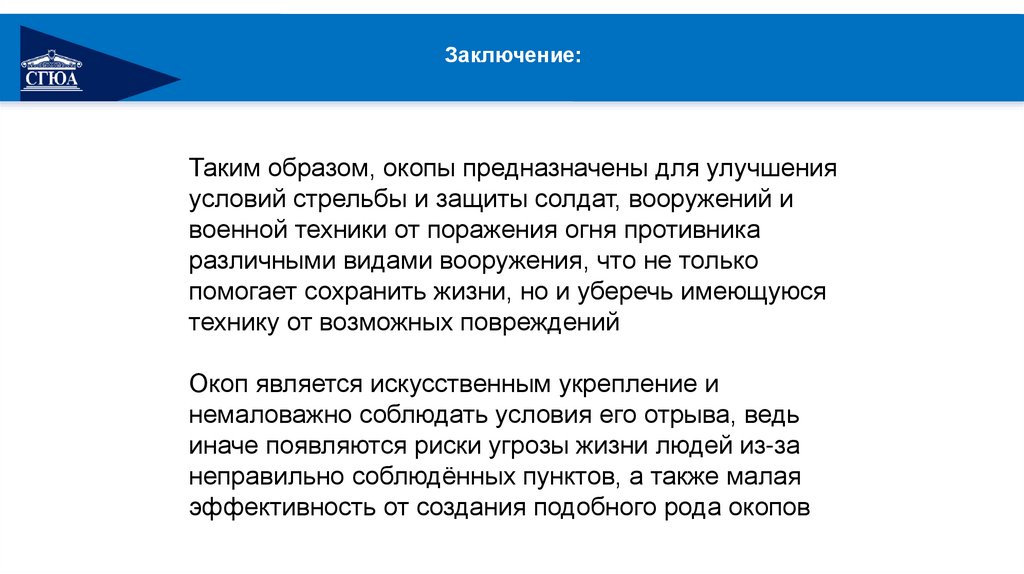

Заключение:
Таким образом, окопы предназначены для улучшения
условий стрельбы и защиты солдат, вооружений и
военной техники от поражения огня противника
различными видами вооружения, что не только
помогает сохранить жизни, но и уберечь имеющуюся
технику от возможных повреждений
Окоп является искусственным укрепление и
немаловажно соблюдать условия его отрыва, ведь
иначе появляются риски угрозы жизни людей из-за
неправильно соблюдённых пунктов, а также малая
эффективность от создания подобного рода окопов

47.

Спасибо за внимание!
