Геодезические изыскания при реконструкции и установке ЗОУИТ ГРС п. Прикубанский Тахтамукайского района

1. ГЕОДЕЗИЧЕСКИЕ ИЗЫСКАНИЯ ПРИ РЕКОНСТРУКЦИИ И УСТАНОВКИ ЗОУИТ ГРС П. ПРИКУБАНСКИЙ ТАХТАМУКАЙСКОГО РАЙОНА

4

2.

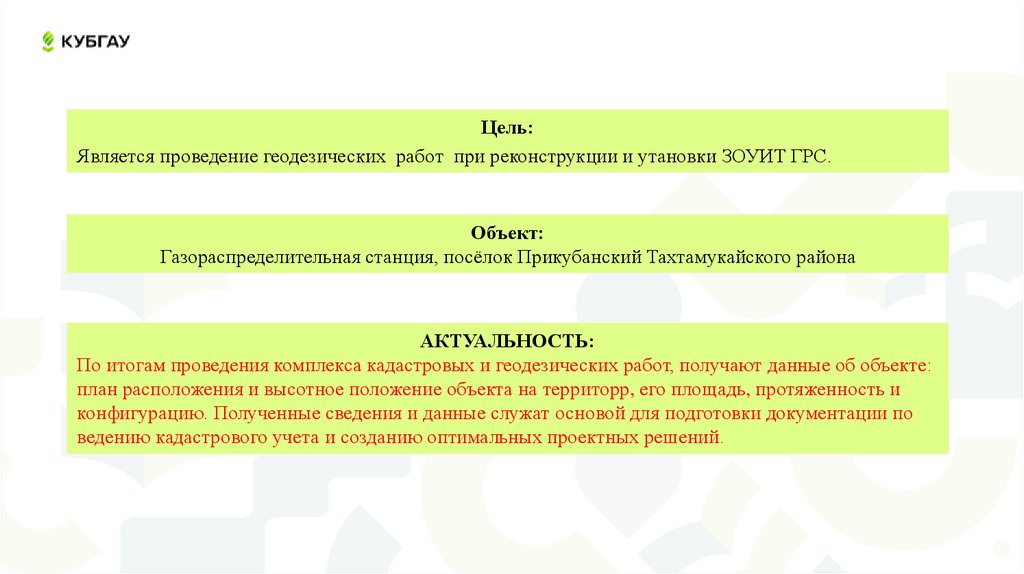

Цель:
Является проведение геодезических работ при реконструкции и утановки ЗОУИТ ГРС.
Объект:
Газораспределительная станция, посёлок Прикубанский Тахтамукайского района
АКТУАЛЬНОСТЬ:
По итогам проведения комплекса кадастровых и геодезических работ, получают данные об объекте:
план расположения и высотное положение объекта на территорр, его площадь, протяженность и
конфигурацию. Полученные сведения и данные служат основой для подготовки документации по
ведению кадастрового учета и созданию оптимальных проектных решений.

3.

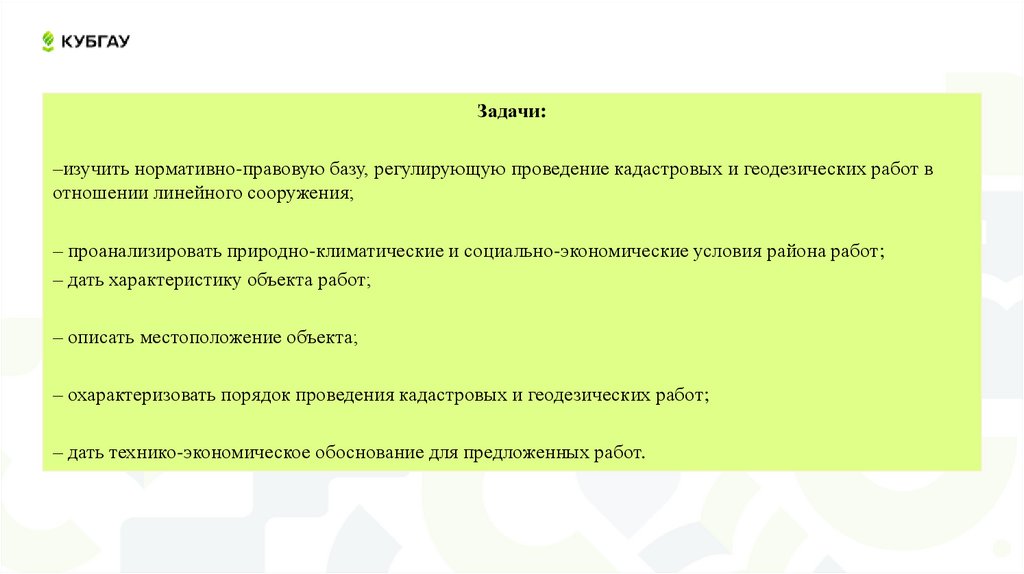

Задачи:
–изучить нормативно-правовую базу, регулирующую проведение кадастровых и геодезических работ в
отношении линейного сооружения;
– проанализировать природно-климатические и социально-экономические условия района работ;
– дать характеристику объекта работ;
– описать местоположение объекта;
– охарактеризовать порядок проведения кадастровых и геодезических работ;
– дать технико-экономическое обоснование для предложенных работ.

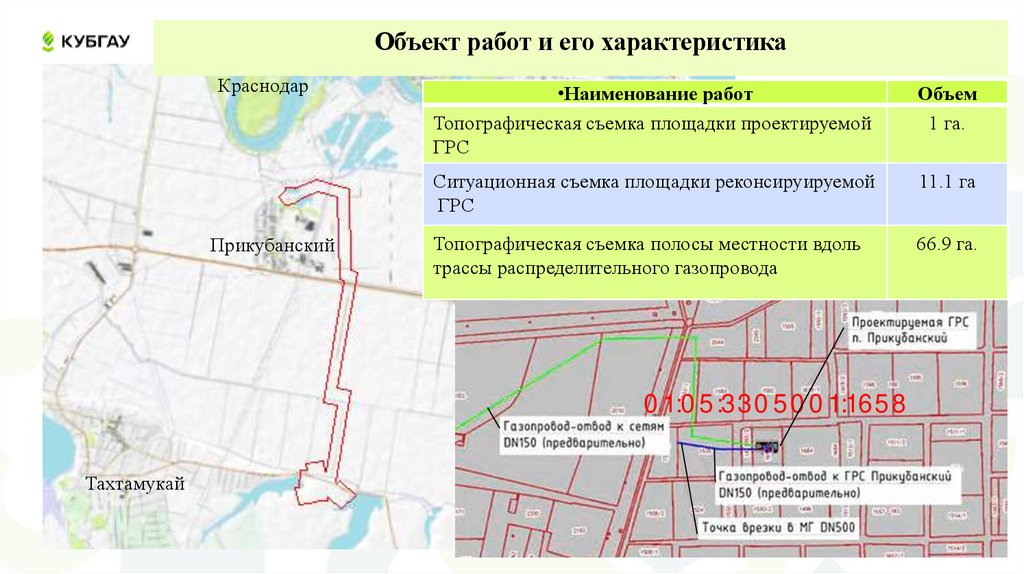

4. Объект работ и его характеристика

Краснодар
Прикубанский
•Наименование работ
Топографическая съемка площадки проектируемой
ГРС
Объем
1 га.
Ситуационная съемка площадки реконсируируемой
ГРС
11.1 га
Топографическая съемка полосы местности вдоль
трассы распределительного газопровода
66.9 га.
01:05:3305001:1658
Тахтамукай

5.

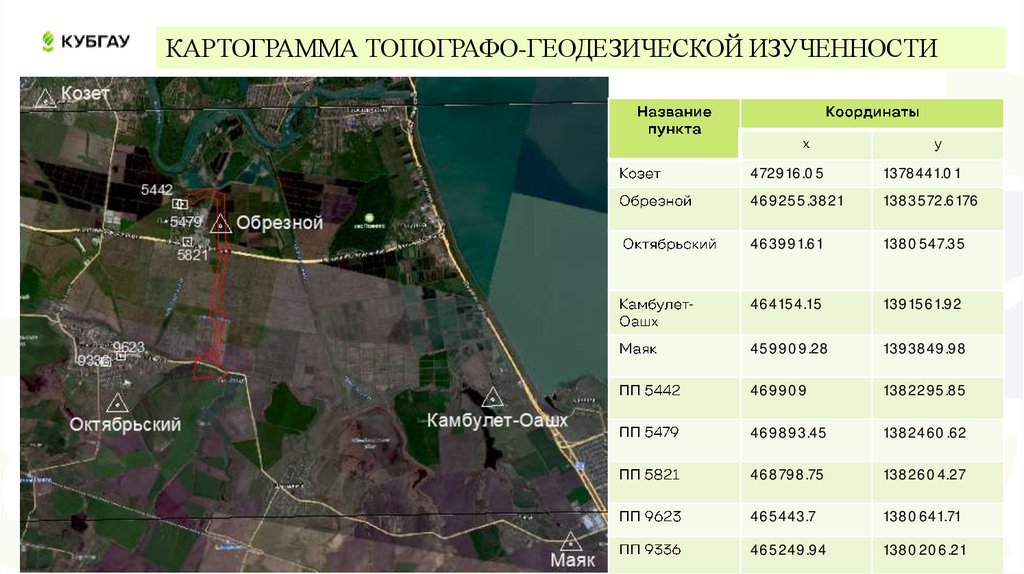

КАРТОГРАММА ТОПОГРАФО-ГЕОДЕЗИЧЕСКОЙ ИЗУЧЕННОСТИ
-
472916.05
1378441.01
469255.3821
1383572.6176
463991.61
1380547.35
464154.15
1391561.92
459909.28
1393849.98
469909
1382295.85
469893.45
1382460.62
468798.75
1382604.27
465443.7
1380641.71
465249.94
1380206.21

6.

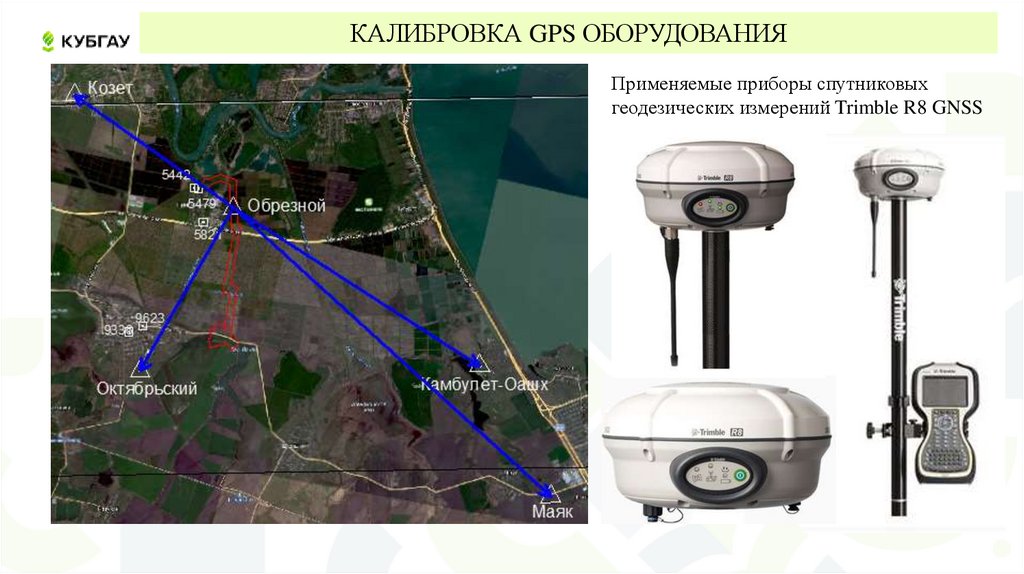

КАЛИБРОВКА GPS ОБОРУДОВАНИЯ
Применяемые приборы спутниковых
геодезических измерений Trimble R8 GNSS

7.

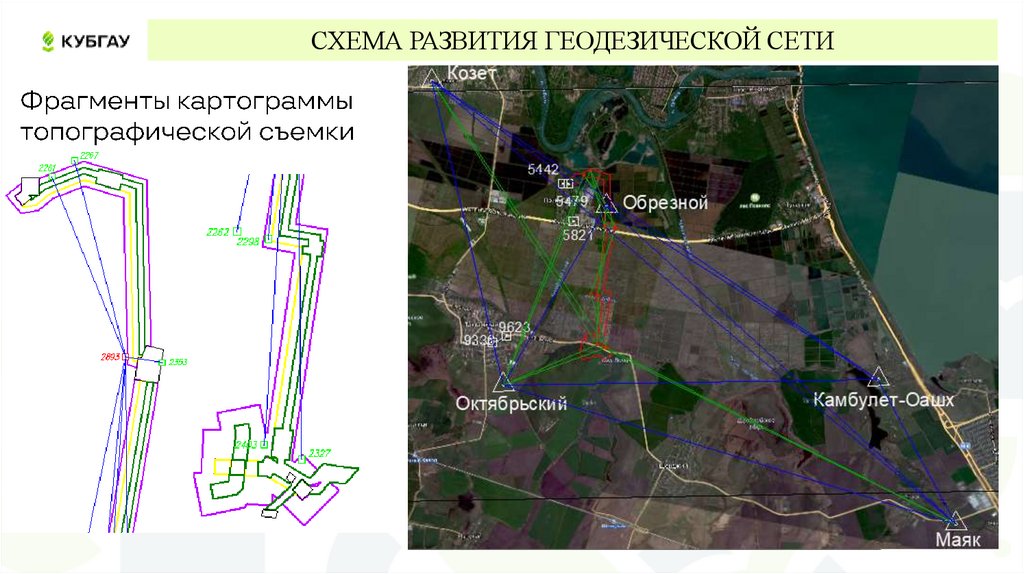

СХЕМА РАЗВИТИЯ ГЕОДЕЗИЧЕСКОЙ СЕТИ

8.

ЗАКЛАДКА ПУНКТОВ ОМС
Описание местоположения:
Российская Федерация, Республика Адыгея, Тахтамукайский
район, 1.3 км к востоку от аула Тахтамукай, 3.19 км к северозападу от аула Щенджий, 3.65 км к югу от п. Прикубанского,
в 5.32 м к западу от дерева, в 11.6 м к северу от границы
проезжей части автодороги аул Тахтамукай-аул. Шеджий, в
23.58 м к северо-востоку от дорожного знака.
WGS-84: с.ш. 44°54'53.87" в.д. 39°02'24.39"

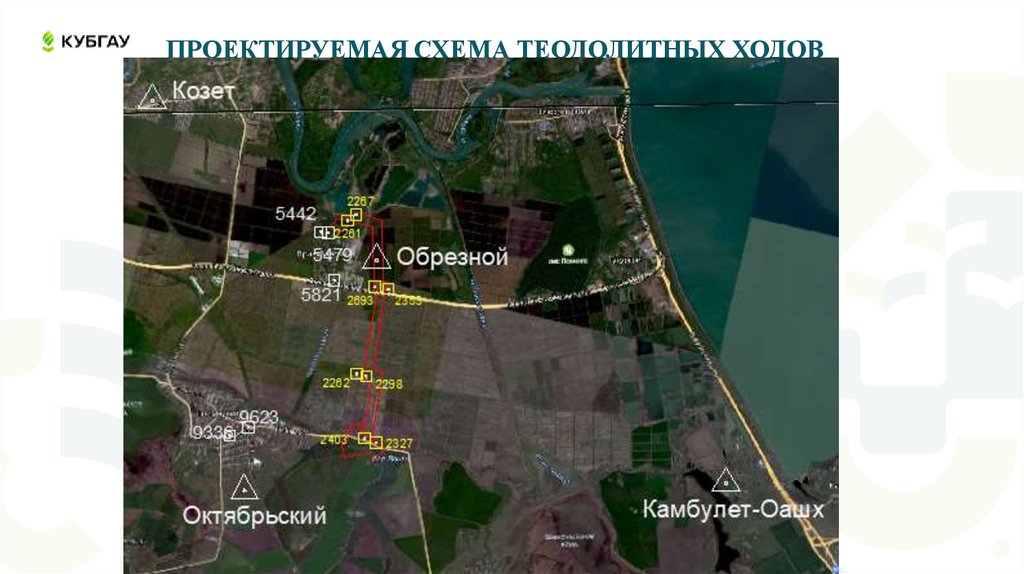

9. ПРОЕКТИРУЕМАЯ СХЕМА ТЕОДОЛИТНЫХ ХОДОВ

z1
z2
z5
z3
z4
