Влияние блуждающих токов на коррозию металла

1.

В л ияние блуждающих
токов на коррозию
метал л а
Понимание процессов и методов предотвращения.
Работа сделана студентами “Мурмансокго
Индустреального Колледжа”группы 106:
Федяшин К.С.
Иванов Н.А.

2.

3.

Что такое блуждающие токи?
Отклонение от пути
Отклонение от пути блуждающего
тока – это утечка электрического тока
(например, от рельсов транспорта) в
землю или металлические
конструкции из-за:
Источники
Распространение
Системы электроснабжения,
Через землю, трубопроводы,
электрифицированный транспорт.
другие металлические
конструкции.
Примеры включают трамваи и поезда, где до 80% тока возвращается через землю, создавая значительные
блуждающие токи.

4.

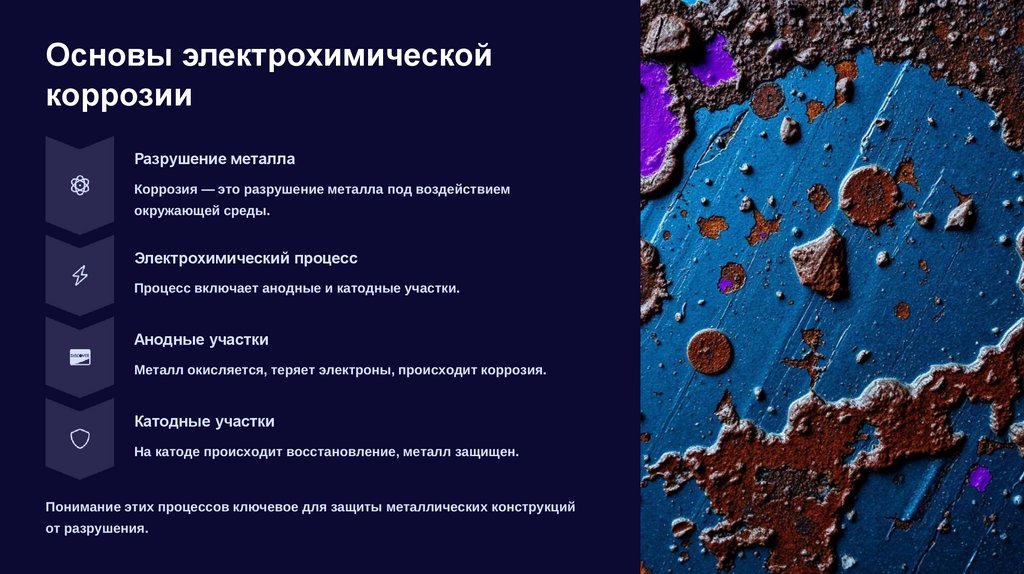

Основы электрохимической
коррозии
Разрушение металла
Коррозия — это разрушение металла под воздействием
окружающей среды.
Электрохимический процесс
Процесс включает анодные и катодные участки.
Анодные участки
Металл окисляется, теряет электроны, происходит коррозия.
Катодные участки
На катоде происходит восстановление, металл защищен.
Понимание этих процессов ключевое для защиты металлических конструкций
от разрушения.

5.

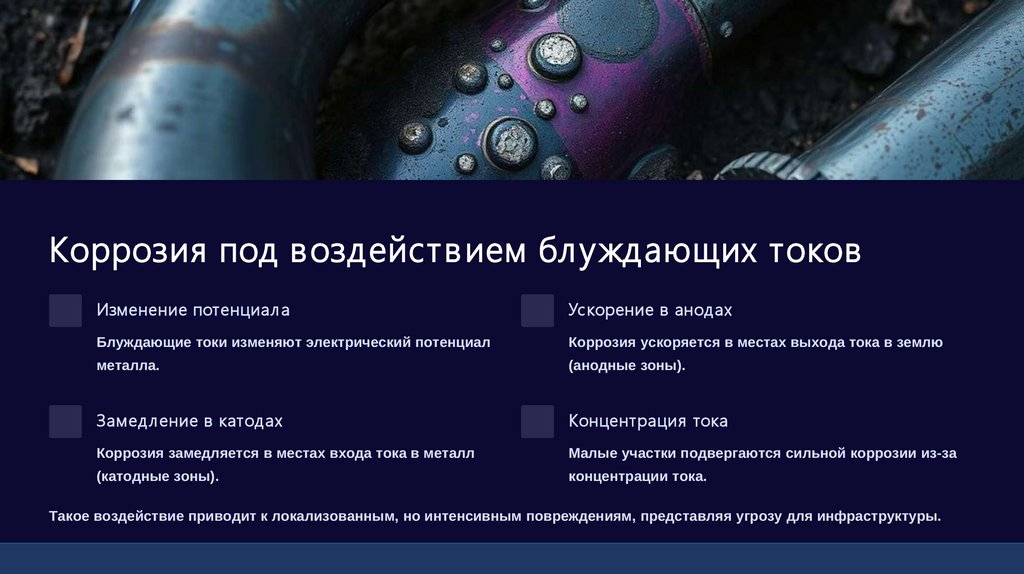

Коррозия под воздейств ием блуждающих токов
Изменение потенциал а
Ускорение в анодах
Блуждающие токи изменяют электрический потенциал
Коррозия ускоряется в местах выхода тока в землю
металла.
(анодные зоны).
Замедл ение в катодах
Концентрация тока
Коррозия замедляется в местах входа тока в металл
Малые участки подвергаются сильной коррозии из-за
(катодные зоны).
концентрации тока.
Такое воздействие приводит к локализованным, но интенсивным повреждениям, представляя угрозу для инфраструктуры.

6.

Факторы, влияющие на коррозию
Плотность тока
Прямая зависимость скорости коррозии от плотности блуждающего тока.
Материал металла
Различные металлы по-разному подвержены коррозии.
Влажность почвы
Электропроводность и химическая активность почвы играют важную роль.
Температура
Повышение температуры значительно ускоряет коррозионные процессы.
Совокупность этих факторов определяет степень и скорость разрушения
металлических конструкций.

7.

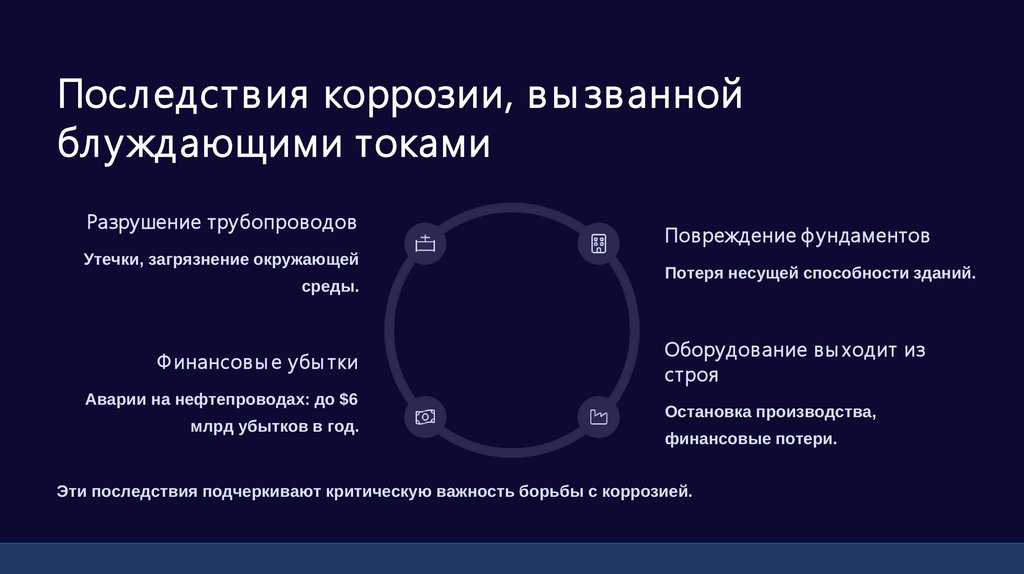

Последств ия коррозии, в ы званной
блуждающими токами
Разрушение трубопроводов
Утечки, загрязнение окружающей
среды.
Ф инансов ы е убы тки
Аварии на нефтепроводах: до $6
млрд убытков в год.
Повреждение ф ундаментов
Потеря несущей способности зданий.
Оборудование вы ходит из
строя
Остановка производства,
финансовые потери.
Эти последствия подчеркивают критическую важность борьбы с коррозией.

8.

Методы обнаружения
блуждающих токов
Измерение потенциал а
Измерение потенциала металла относительно земли.
Испол ьзование датчиков
Применение специальных датчиков и измерительных
приборов.
Анал из динамики
Анализ изменения потенциала во времени,
отслеживание динамики блуждающих токов.
Эффективное обнаружение позволяет своевременно
принимать меры по защите.

9.

Методы предотв ращения коррозии
Электроизол яция
Электроизоляция трубопроводов и конструкций от земли.
Катодная защита
Создание искусственного катода с использованием жертвенных анодов или станций защиты.
Дренаж токов
Отвод блуждающих токов в безопасное место.
Применение этих методов помогает значительно продлить срок службы металлических объектов.

10.

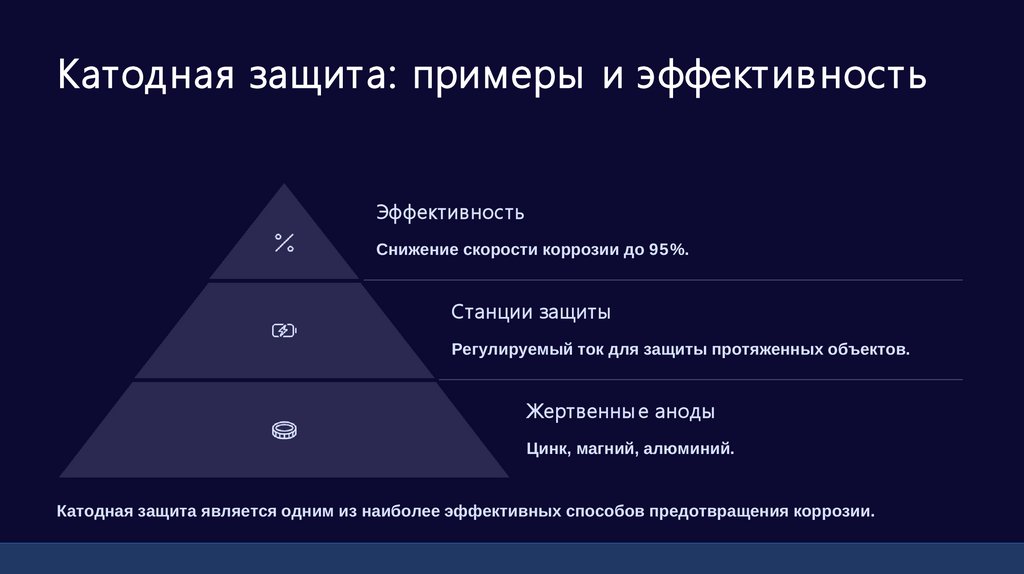

Катодная защита: примеры и эффектив ность
Эффективность
Снижение скорости коррозии до 95%.
Станции защиты
Регулируемый ток для защиты протяженных объектов.
Жертвенны е аноды
Цинк, магний, алюминий.
Катодная защита является одним из наиболее эффективных способов предотвращения коррозии.

11.

Заключение
1
2
Угроза
Подход
Блуждающие токи — серьезная
Комплексный подход: обнаружение,
угроза для металлических
предотвращение, катодная защита.
конструкций.
3
Экономика
Предотвращение аварий и затрат на
ремонт экономически
целесообразно.
Инвестиции в защиту от блуждающих токов окупаются долгосрочной
безопасностью и надежностью.
