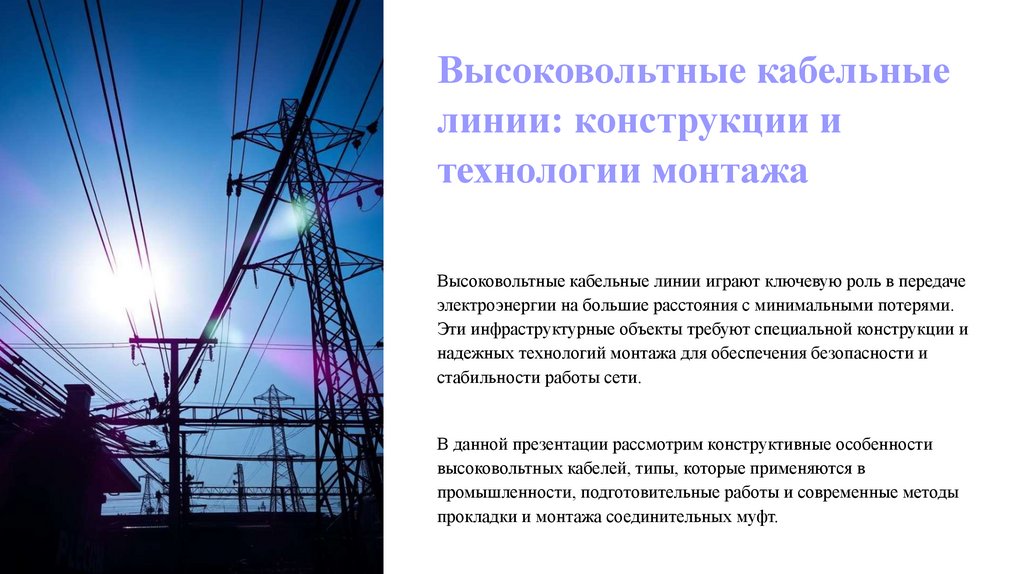

Высоковольтные кабельные линии: конструкции и технологии монтажа

1.

Высоковольтные кабельные
линии: конструкции и
технологии монтажа
Высоковольтные кабельные линии играют ключевую роль в передаче
электроэнергии на большие расстояния с минимальными потерями.
Эти инфраструктурные объекты требуют специальной конструкции и
надежных технологий монтажа для обеспечения безопасности и
стабильности работы сети.
В данной презентации рассмотрим конструктивные особенности
высоковольтных кабелей, типы, которые применяются в
промышленности, подготовительные работы и современные методы
прокладки и монтажа соединительных муфт.

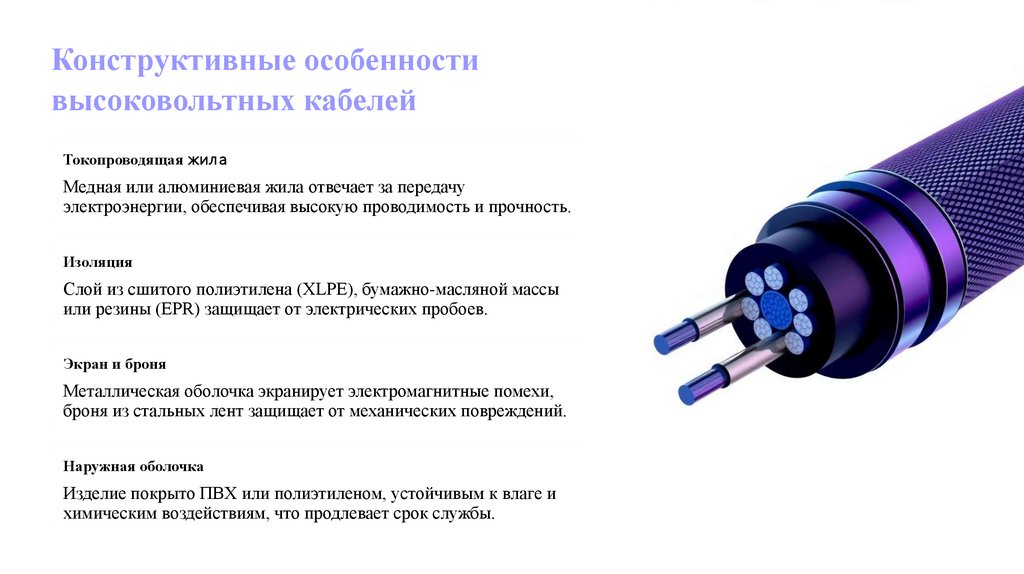

2.

Конструктивные особенности
высоковольтных кабелей
Токопроводящая жил а
Медная или алюминиевая жила отвечает за передачу
электроэнергии, обеспечивая высокую проводимость и прочность.
Изоляция
Слой из сшитого полиэтилена (XLPE), бумажно-масляной массы
или резины (EPR) защищает от электрических пробоев.
Экран и броня
Металлическая оболочка экранирует электромагнитные помехи,
броня из стальных лент защищает от механических повреждений.
Наружная оболочка
Изделие покрыто ПВХ или полиэтиленом, устойчивым к влаге и
химическим воздействиям, что продлевает срок службы.

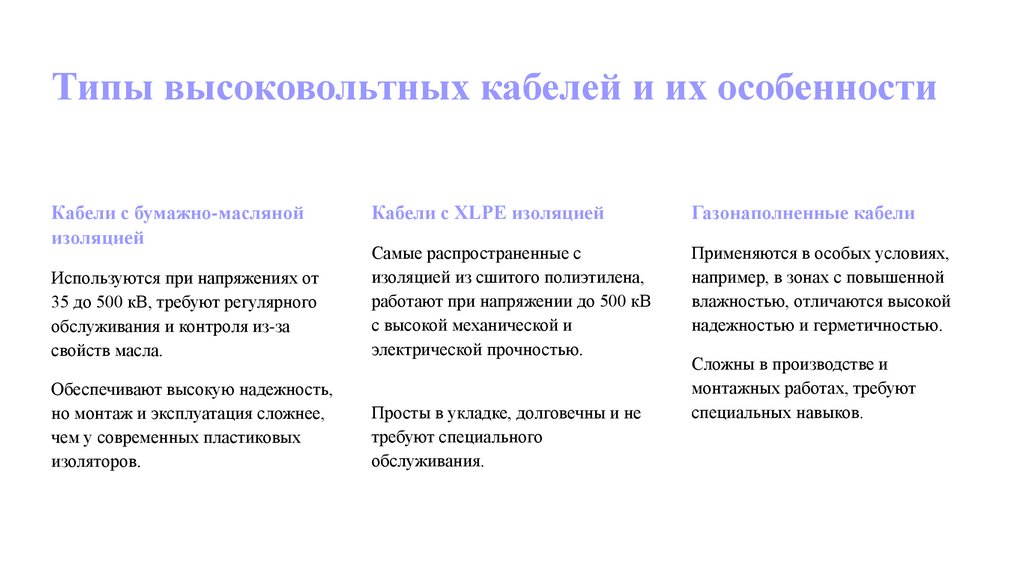

3.

Типы высоковольтных кабелей и их особенности
Кабели с бумажно-масляной
изоляцией
Кабели с XLPE изоляцией
Газонаполненные кабели
Используются при напряжениях от
35 до 500 кВ, требуют регулярного
обслуживания и контроля из-за
свойств масла.
Самые распространенные с
изоляцией из сшитого полиэтилена,
работают при напряжении до 500 кВ
с высокой механической и
электрической прочностью.
Применяются в особых условиях,
например, в зонах с повышенной
влажностью, отличаются высокой
надежностью и герметичностью.
Обеспечивают высокую надежность,
но монтаж и эксплуатация сложнее,
чем у современных пластиковых
изоляторов.
Просты в укладке, долговечны и не
требуют специального
обслуживания.
Сложны в производстве и
монтажных работах, требуют
специальных навыков.

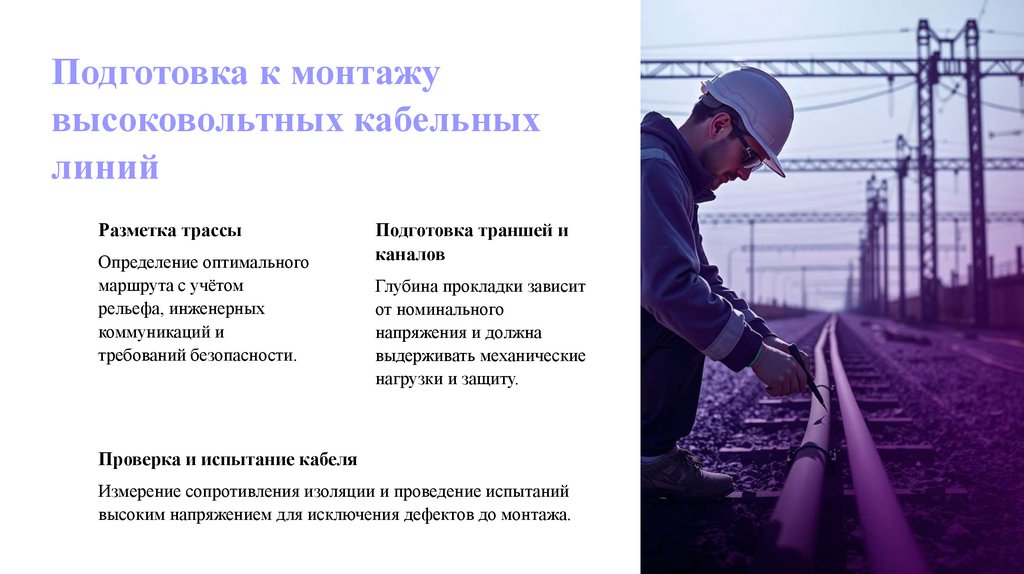

4.

Подготовка к монтажу
высоковольтных кабельных
линий
Разметка трассы
Определение оптимального
маршрута с учётом
рельефа, инженерных
коммуникаций и
требований безопасности.
Подготовка траншей и
каналов
Глубина прокладки зависит
от номинального
напряжения и должна
выдерживать механические
нагрузки и защиту.
Проверка и испытание кабеля
Измерение сопротивления изоляции и проведение испытаний
высоким напряжением для исключения дефектов до монтажа.

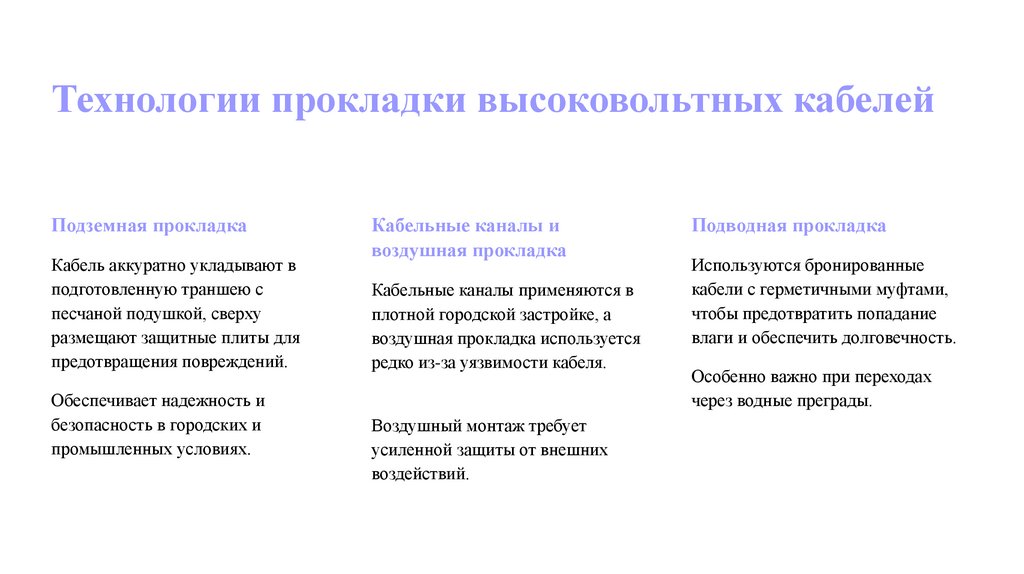

5.

Технологии прокладки высоковольтных кабелей
Подземная прокладка
Кабель аккуратно укладывают в
подготовленную траншею с
песчаной подушкой, сверху
размещают защитные плиты для
предотвращения повреждений.
Обеспечивает надежность и
безопасность в городских и
промышленных условиях.
Кабельные каналы и
воздушная прокладка
Кабельные каналы применяются в
плотной городской застройке, а
воздушная прокладка используется
редко из-за уязвимости кабеля.
Воздушный монтаж требует
усиленной защиты от внешних
воздействий.
Подводная прокладка
Используются бронированные
кабели с герметичными муфтами,
чтобы предотвратить попадание
влаги и обеспечить долговечность.
Особенно важно при переходах
через водные преграды.

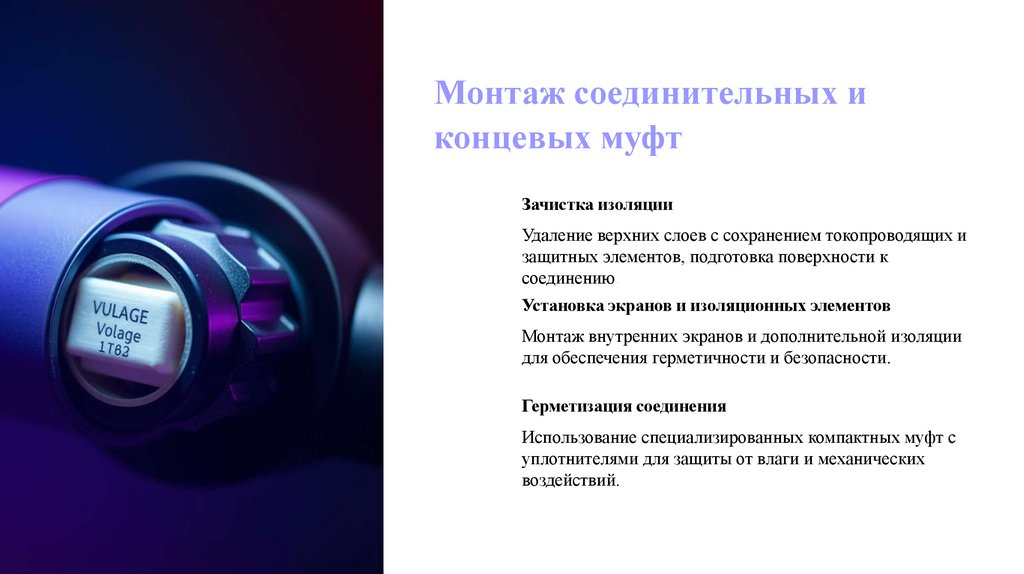

6.

Монтаж соединительных и
концевых муфт
Зачистка изоляции
Удаление верхних слоев с сохранением токопроводящих и
защитных элементов, подготовка поверхности к
соединению.
Установка экранов и изоляционных элементов
Монтаж внутренних экранов и дополнительной изоляции
для обеспечения герметичности и безопасности.
Герметизация соединения
Использование специализированных компактных муфт с
уплотнителями для защиты от влаги и механических
воздействий.

7.

Заключение и рекомендации
по эксплуатации
Выбор конструкции
Качество монтажа
Использование
современных материалов,
таких как XLPE, повышает
эксплуатационную
надежность и упрощает
монтаж.
Тщательное выполнение
технологических процессов
и проверка каждого этапа
гарантируют долгий срок
службы кабельной линии.
Регулярное обслуживание
Плановые осмотры и испытания предупреждают аварийные
ситуации и продлевают ресурс оборудования.

8.

Перспективы развития и
новые технологии
Интеллектуальные
системы мониторинга
Нанотехнологии в
изоляции
Внедрение сенсоров для
постоянного контроля
состояния кабелей и
автоматического
предупреждения дефектов.
Использование
наноматериалов для
улучшения диэлектрических
свойств и устойчивости к
перегреву.
Улучшенные материалы брони
Легкие и прочные композитные брони, снижающие вес кабеля
без потери защиты.
