Высоковольтные кабельные линии. Конструкции и технологии монтажа

1.

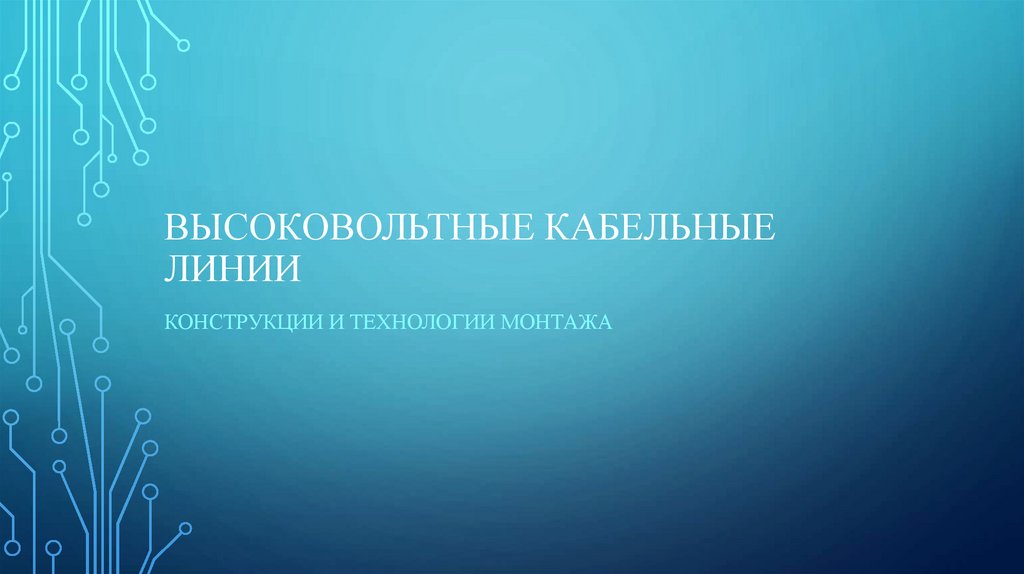

ВЫСОКОВОЛЬТНЫЕ КАБЕЛЬНЫЕ
ЛИНИИ
КОНСТРУКЦИИ И ТЕХНОЛОГИИ МОНТАЖА

2.

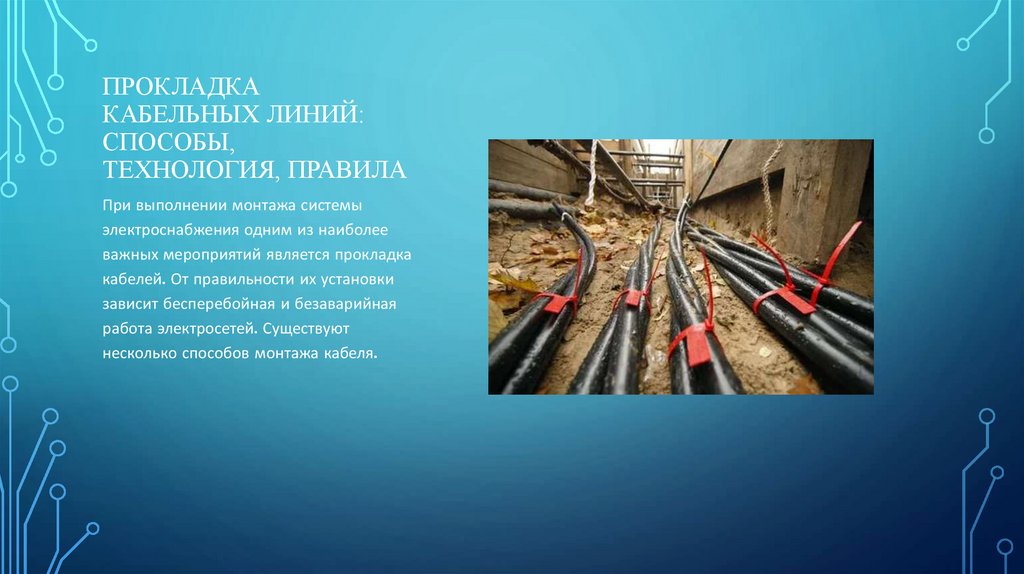

ПРОКЛАДКА
КАБЕЛЬНЫХ ЛИНИЙ:
СПОСОБЫ,
ТЕХНОЛОГИЯ, ПРАВИЛА
При выполнении монтажа системы
электроснабжения одним из наиболее
важных мероприятий является прокладка
кабелей. От правильности их установки
зависит бесперебойная и безаварийная
работа электросетей. Существуют
несколько способов монтажа кабеля.

3.

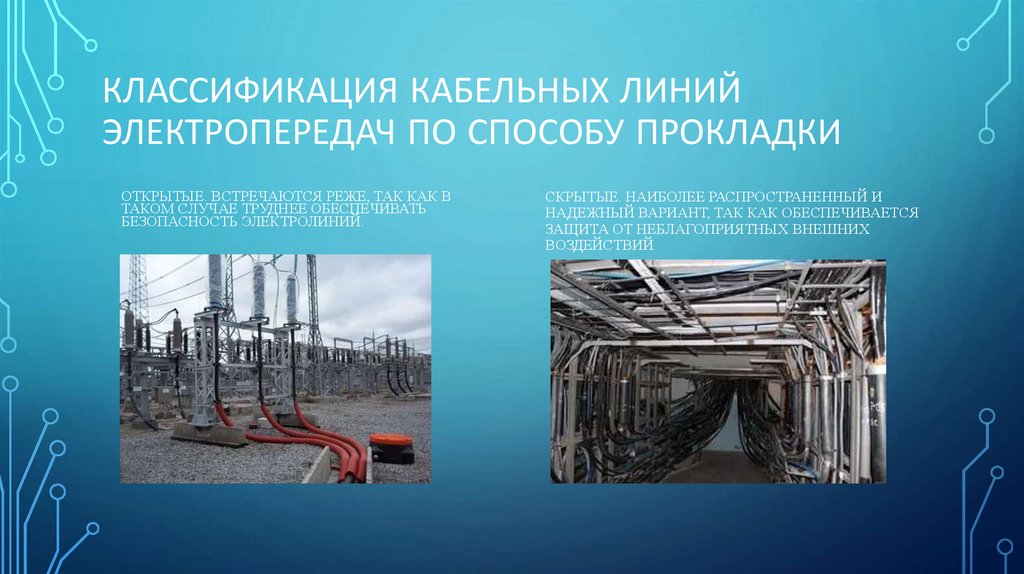

КЛАССИФИКАЦИЯ КАБЕЛЬНЫХ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧ ПО СПОСОБУ ПРОКЛАДКИ
ОТКРЫТЫЕ. ВСТРЕЧАЮТСЯ РЕЖЕ, ТАК КАК В
ТАКОМ СЛУЧАЕ ТРУДНЕЕ ОБЕСПЕЧИВАТЬ
БЕЗОПАСНОСТЬ ЭЛЕКТРОЛИНИЙ.
СКРЫТЫЕ. НАИБОЛЕЕ РАСПРОСТРАНЕННЫЙ И
НАДЕЖНЫЙ ВАРИАНТ, ТАК КАК ОБЕСПЕЧИВАЕТСЯ
ЗАЩИТА ОТ НЕБЛАГОПРИЯТНЫХ ВНЕШНИХ
ВОЗДЕЙСТВИЙ

4.

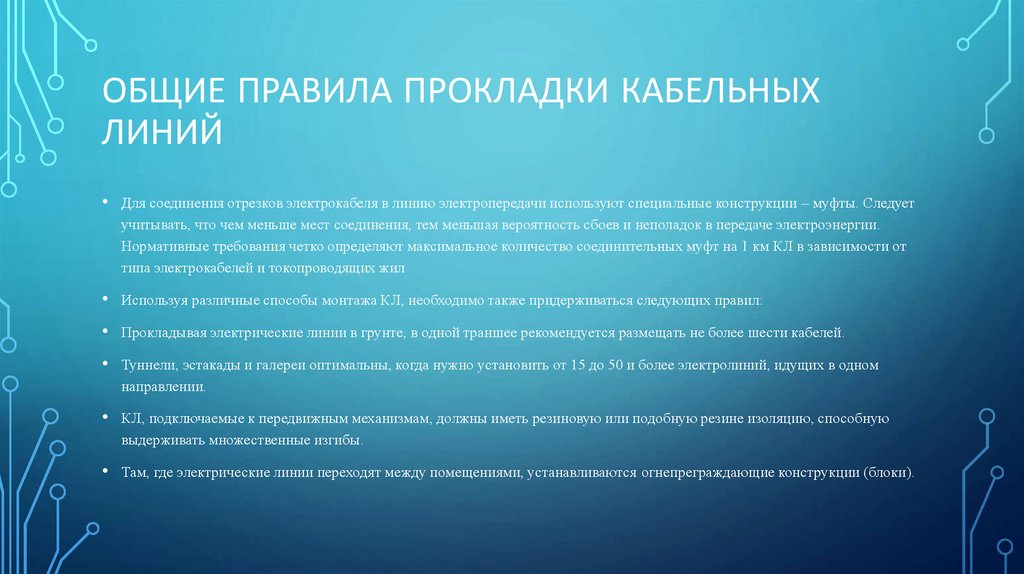

ОБЩИЕ ПРАВИЛА ПРОКЛАДКИ КАБЕЛЬНЫХ
ЛИНИЙ
• Для соединения отрезков электрокабеля в линию электропередачи используют специальные конструкции – муфты. Следует
учитывать, что чем меньше мест соединения, тем меньшая вероятность сбоев и неполадок в передаче электроэнергии.
Нормативные требования четко определяют максимальное количество соединительных муфт на 1 км КЛ в зависимости от
типа электрокабелей и токопроводящих жил
• Используя различные способы монтажа КЛ, необходимо также придерживаться следующих правил:
• Прокладывая электрические линии в грунте, в одной траншее рекомендуется размещать не более шести кабелей.
• Туннели, эстакады и галереи оптимальны, когда нужно установить от 15 до 50 и более электролиний, идущих в одном
направлении.
• КЛ, подключаемые к передвижным механизмам, должны иметь резиновую или подобную резине изоляцию, способную
выдерживать множественные изгибы.
• Там, где электрические линии переходят между помещениями, устанавливаются огнепреграждающие конструкции (блоки).

5.

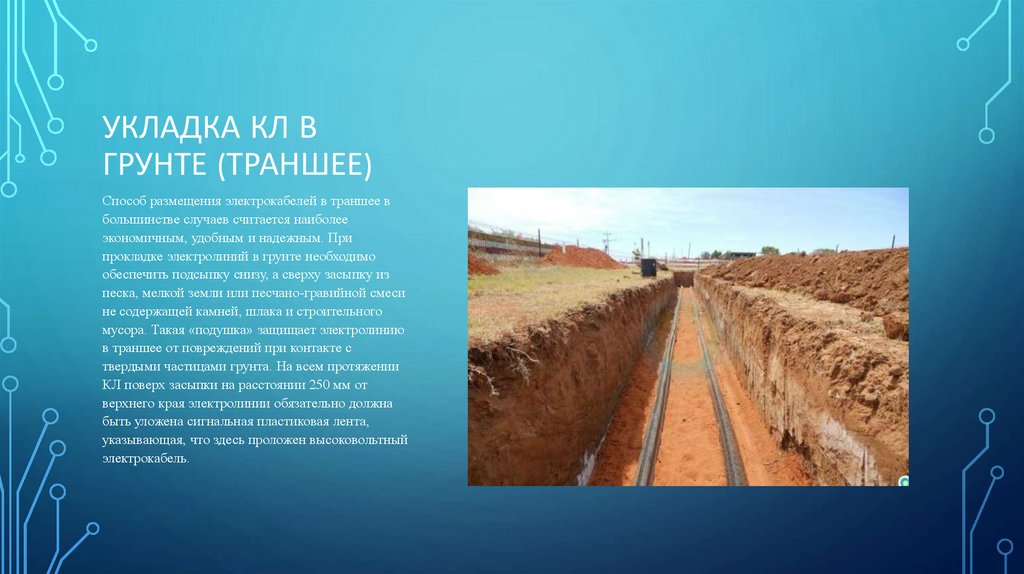

УКЛАДКА КЛ В
ГРУНТЕ (ТРАНШЕЕ)
Способ размещения электрокабелей в траншее в
большинстве случаев считается наиболее
экономичным, удобным и надежным. При
прокладке электролиний в грунте необходимо
обеспечить подсыпку снизу, а сверху засыпку из
песка, мелкой земли или песчано-гравийной смеси
не содержащей камней, шлака и строительного
мусора. Такая «подушка» защищает электролинию
в траншее от повреждений при контакте с
твердыми частицами грунта. На всем протяжении
КЛ поверх засыпки на расстоянии 250 мм от
верхнего края электролинии обязательно должна
быть уложена сигнальная пластиковая лента,
указывающая, что здесь проложен высоковольтный
электрокабель.

6.

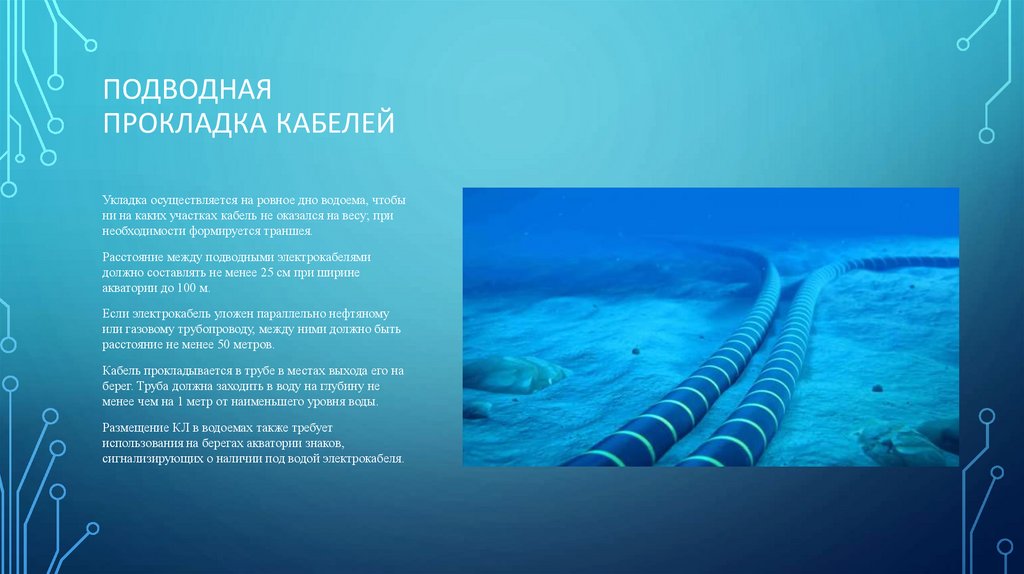

ПОДВОДНАЯ
ПРОКЛАДКА КАБЕЛЕЙ
Укладка осуществляется на ровное дно водоема, чтобы
ни на каких участках кабель не оказался на весу; при
необходимости формируется траншея.
Расстояние между подводными электрокабелями
должно составлять не менее 25 см при ширине
акватории до 100 м.
Если электрокабель уложен параллельно нефтяному
или газовому трубопроводу, между ними должно быть
расстояние не менее 50 метров.
Кабель прокладывается в трубе в местах выхода его на
берег. Труба должна заходить в воду на глубину не
менее чем на 1 метр от наименьшего уровня воды.
Размещение КЛ в водоемах также требует
использования на берегах акватории знаков,
сигнализирующих о наличии под водой электрокабеля.

7.

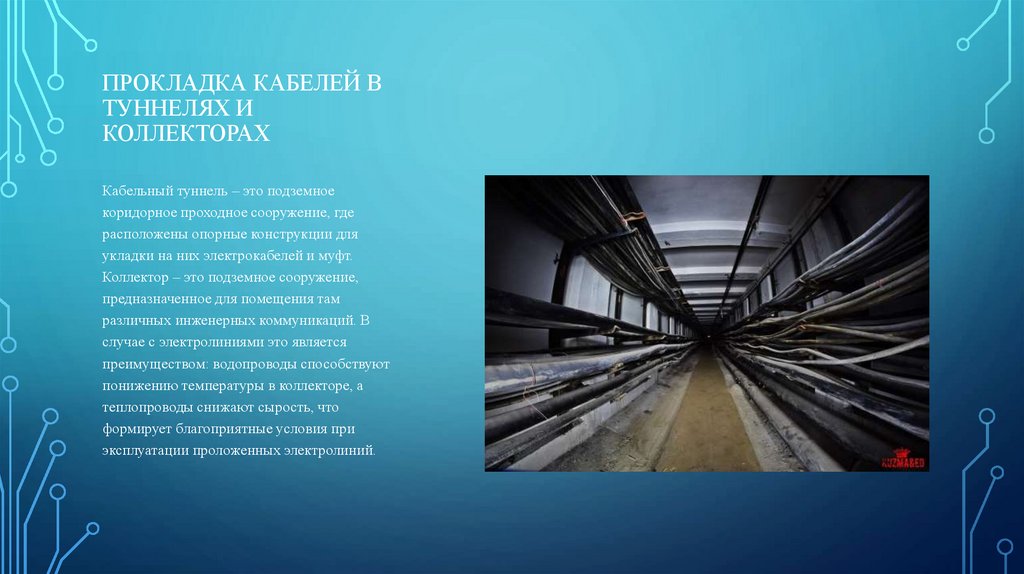

ПРОКЛАДКА КАБЕЛЕЙ В
ТУННЕЛЯХ И
КОЛЛЕКТОРАХ
Кабельный туннель – это подземное
коридорное проходное сооружение, где
расположены опорные конструкции для
укладки на них электрокабелей и муфт.
Коллектор – это подземное сооружение,
предназначенное для помещения там
различных инженерных коммуникаций. В
случае с электролиниями это является
преимуществом: водопроводы способствуют
понижению температуры в коллекторе, а
теплопроводы снижают сырость, что
формирует благоприятные условия при
эксплуатации проложенных электролиний.

8.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В КАБЕЛЬНЫХ
СООРУЖЕНИЯХ
• Промышленные предприятия – одни из главных «целевых объектов» КЛ. Прокладка кабельных линий в производственных
помещениях редко осуществляется каким-либо одним способом. Обычно применяют комбинированную укладку
электрокабелей. Список кабельных сооружений включает в себя следующие виды:
• камеры – подземное сооружение, закрываемое глухой съемной бетонной плитой;
• колодцы – камеры, имеющие входной люк;
• шахты – вертикальные сооружения (обычно прямоугольного сечения) с металлическими конструкциями для крепления
вертикальных кабельных линий; у этого сооружения высота в несколько раз больше стороны сечения;
• кабельные этажи – часть здания, ограниченная полом и перекрытием или покрытием, с расстоянием между полом и
перекрытием или покрытием не менее 180 см;
• эстакада – открытое проходное или непроходное протяженное сооружение (горизонтальное или наклонное), состоящее из
опор и пролётов и предназначенное для протяжки электролиний над землей;

9.

СПАСИБО ЗА ВНИМАНИЕ
