Композиты светового отверждения

1.

Композиты светового
отверждения

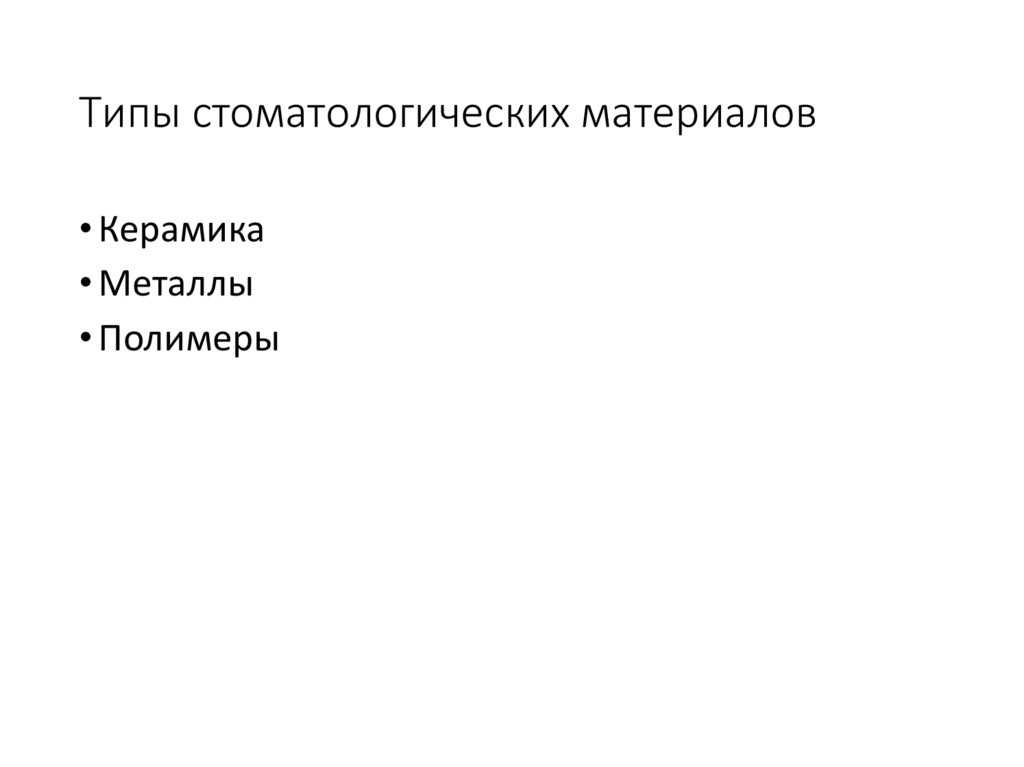

2. Типы стоматологических материалов

• Керамика
• Металлы
• Полимеры

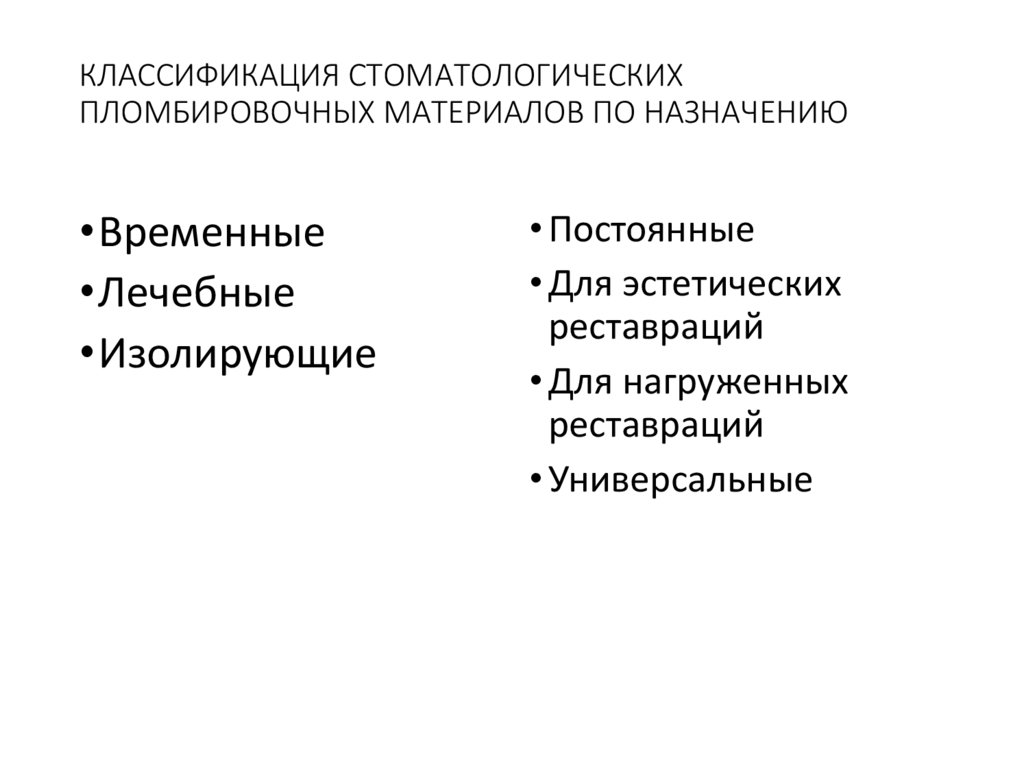

3. КЛАССИФИКАЦИЯ СТОМАТОЛОГИЧЕСКИХ ПЛОМБИРОВОЧНЫХ МАТЕРИАЛОВ ПО НАЗНАЧЕНИЮ

•Временные
•Лечебные
•Изолирующие
• Постоянные
• Для эстетических
реставраций
• Для нагруженных
реставраций
• Универсальные

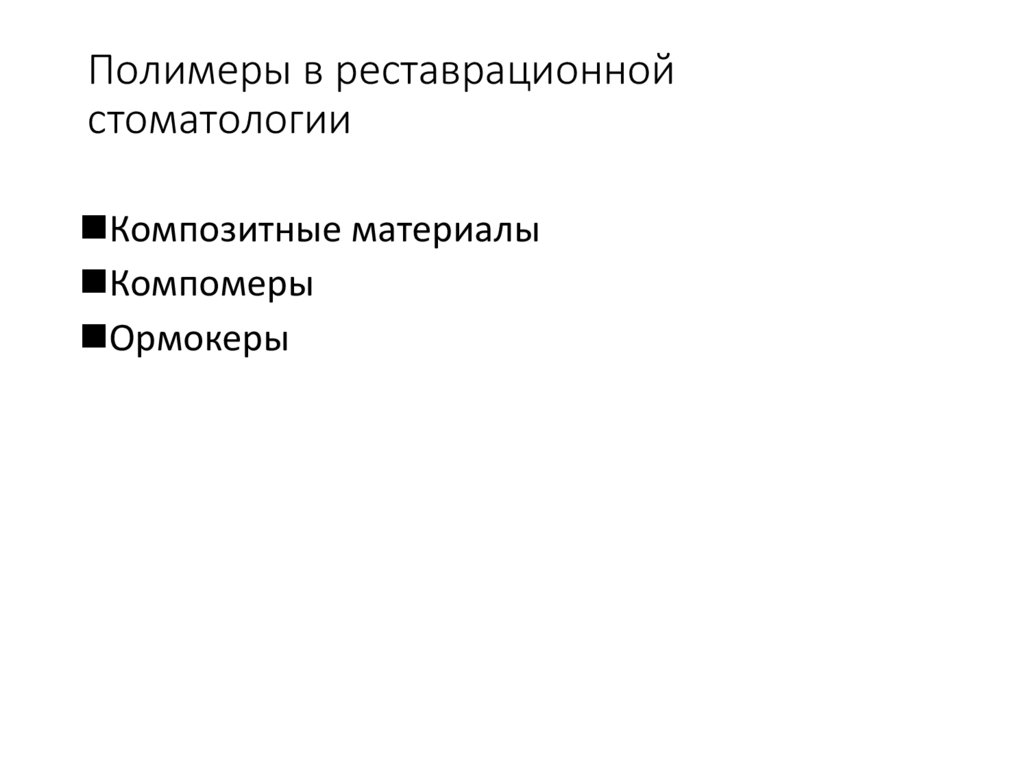

4. Полимеры в реставрационной стоматологии

Композитные материалы
Компомеры
Ормокеры

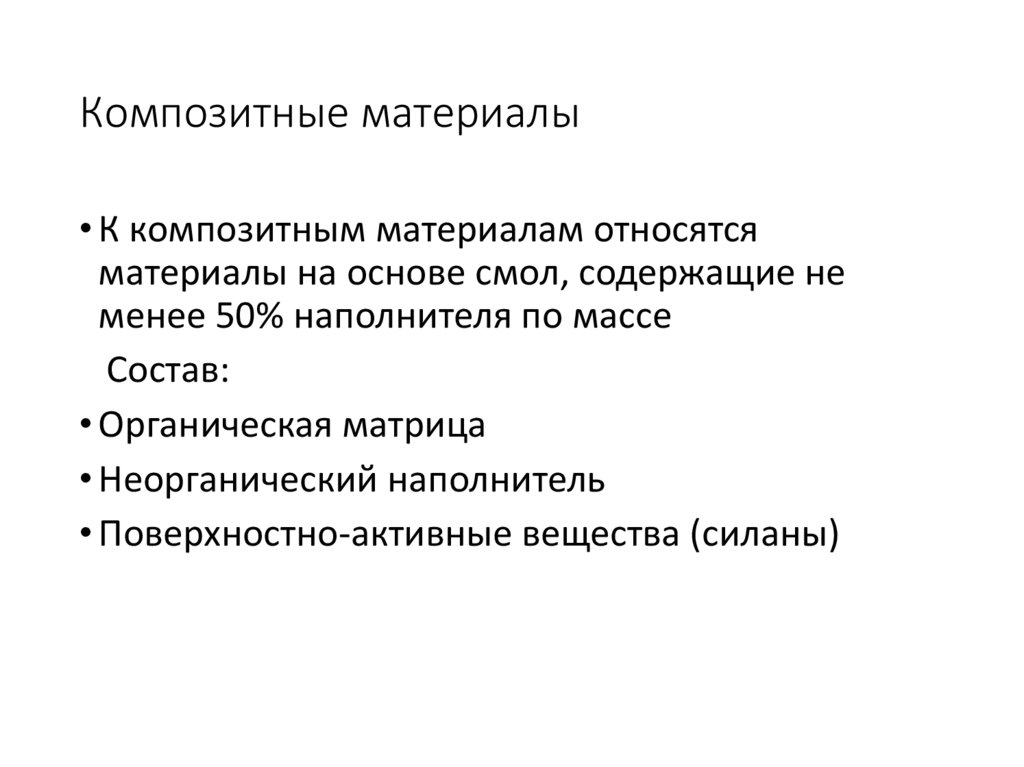

5. Композитные материалы

• К композитным материалам относятся
материалы на основе смол, содержащие не
менее 50% наполнителя по массе
Состав:
• Органическая матрица
• Неорганический наполнитель
• Поверхностно-активные вещества (силаны)

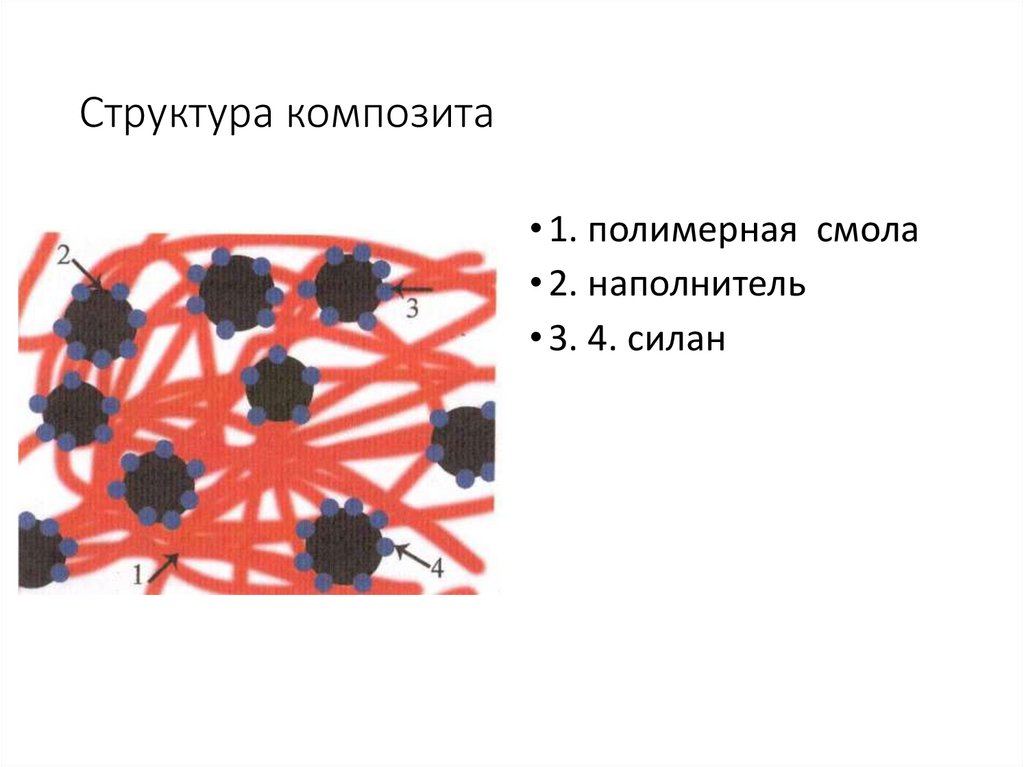

6. Структура композита

• 1. полимерная смола
• 2. наполнитель
• 3. 4. силан

7. СОСТАВ КОМПОЗИТНОГО МАТЕРИАЛА

nОрганическая матрица (Boven 1962)
nИнициатор полимеризации
nАктиватор
nНеорганический наполнитель
(силанированный)
nСтабилизаторы, ингибиторы, красители

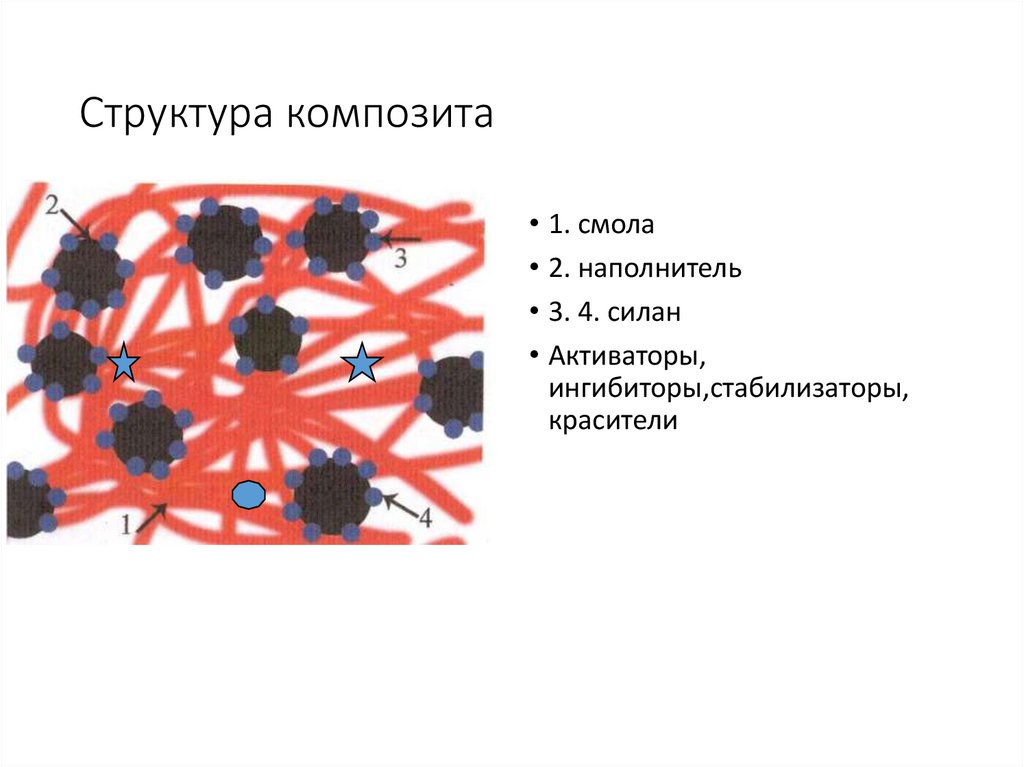

8. Структура композита

• 1. смола
• 2. наполнитель
• 3. 4. силан
• Активаторы,
ингибиторы,стабилизаторы,
красители

9. Принципы классификаций

• Размер частиц наполнителя
• Вид смол
• Тип наполнителя
• Форма наполнителя
• Количество наполнителя
• Способ отверждения
• По назначению
• По консистенции материала

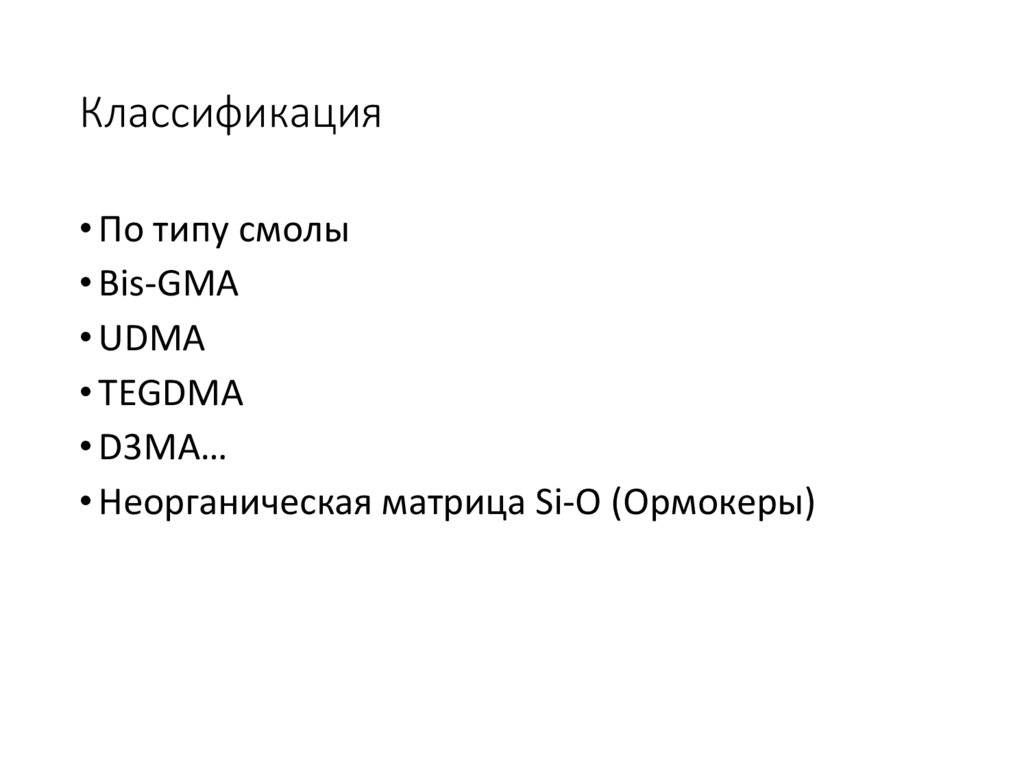

10. Классификация

• По типу смолы
• Bis-GMA
• UDMA
• TEGDMA
• D3MA…
• Неорганическая матрица Si-O (Ормокеры)

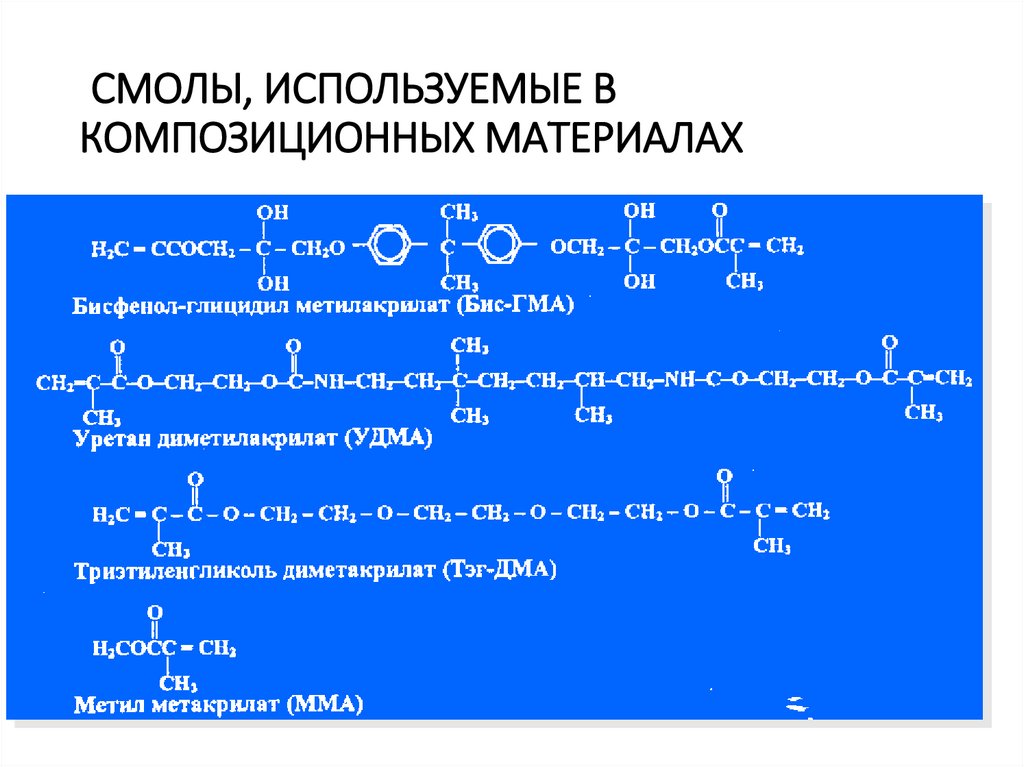

11. СМОЛЫ, ИСПОЛЬЗУЕМЫЕ В КОМПОЗИЦИОННЫХ МАТЕРИАЛАХ

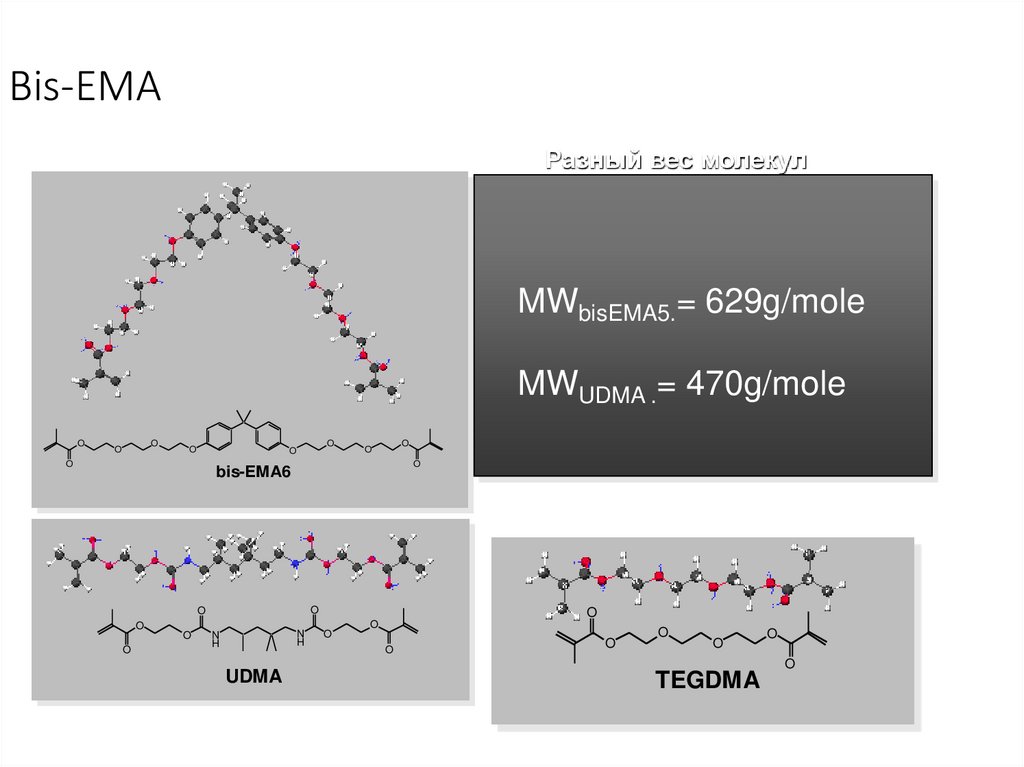

12. Bis-EMA

Разный вес молекул
MWbisEMA5.= 629g/mole
MWUDMA .= 470g/mole
O
O
O
O
O
O
O
O
O
O
bis-EMA6
O
O
O
O
O
N
H
N
H
UDMA
O
O
O
O
O
O
O
TEGDMA
O
O

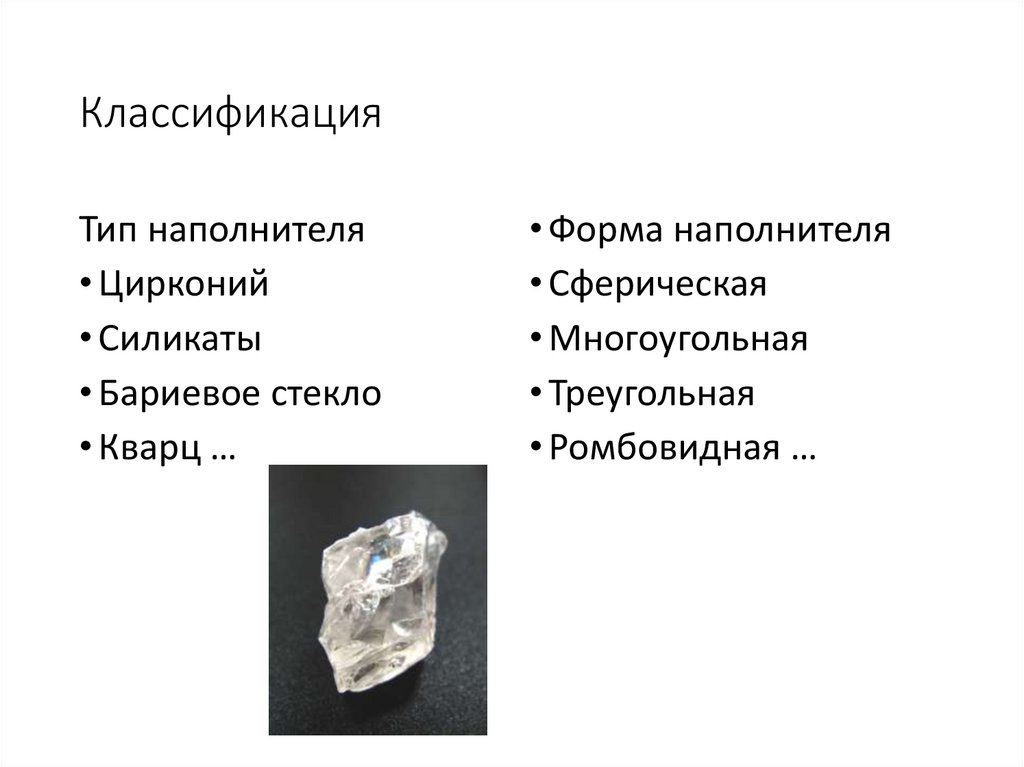

13. Классификация

Тип наполнителя
• Цирконий
• Силикаты
• Бариевое стекло
• Кварц …
• Форма наполнителя
• Сферическая
• Многоугольная
• Треугольная
• Ромбовидная …

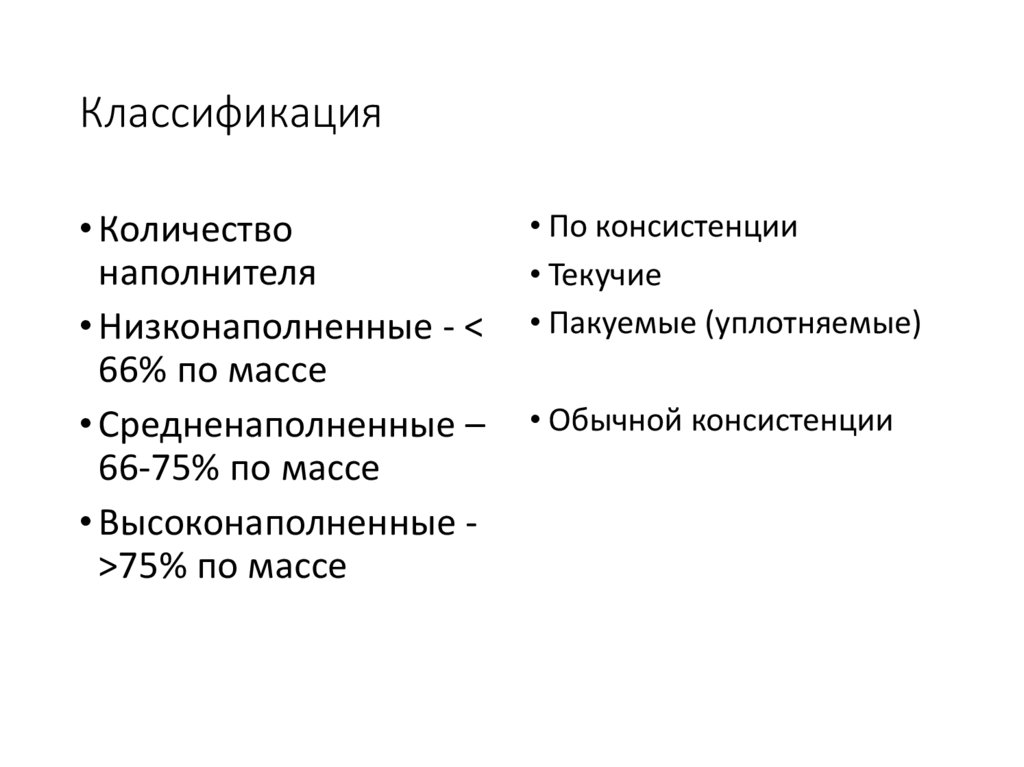

14. Классификация

• Количество
наполнителя
• Низконаполненные - <
66% по массе
• Средненаполненные –
66-75% по массе
• Высоконаполненные >75% по массе
• По консистенции
• Текучие
• Пакуемые (уплотняемые)
• Обычной консистенции

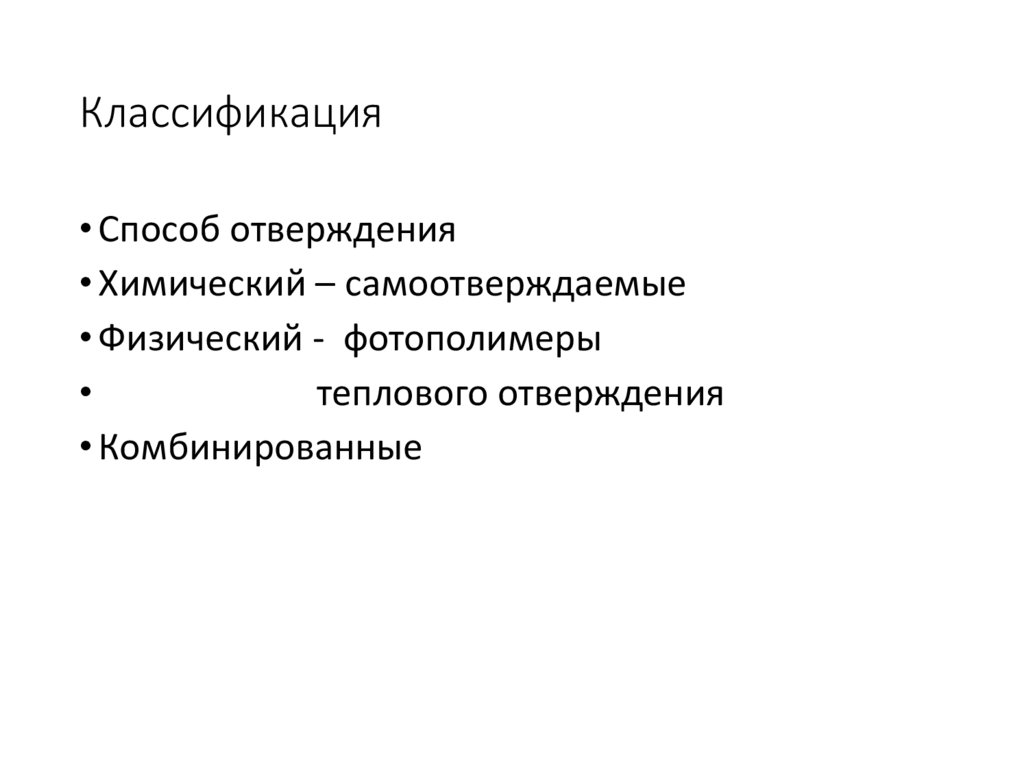

15. Классификация

• Способ отверждения
• Химический – самоотверждаемые
• Физический - фотополимеры
теплового отверждения
• Комбинированные

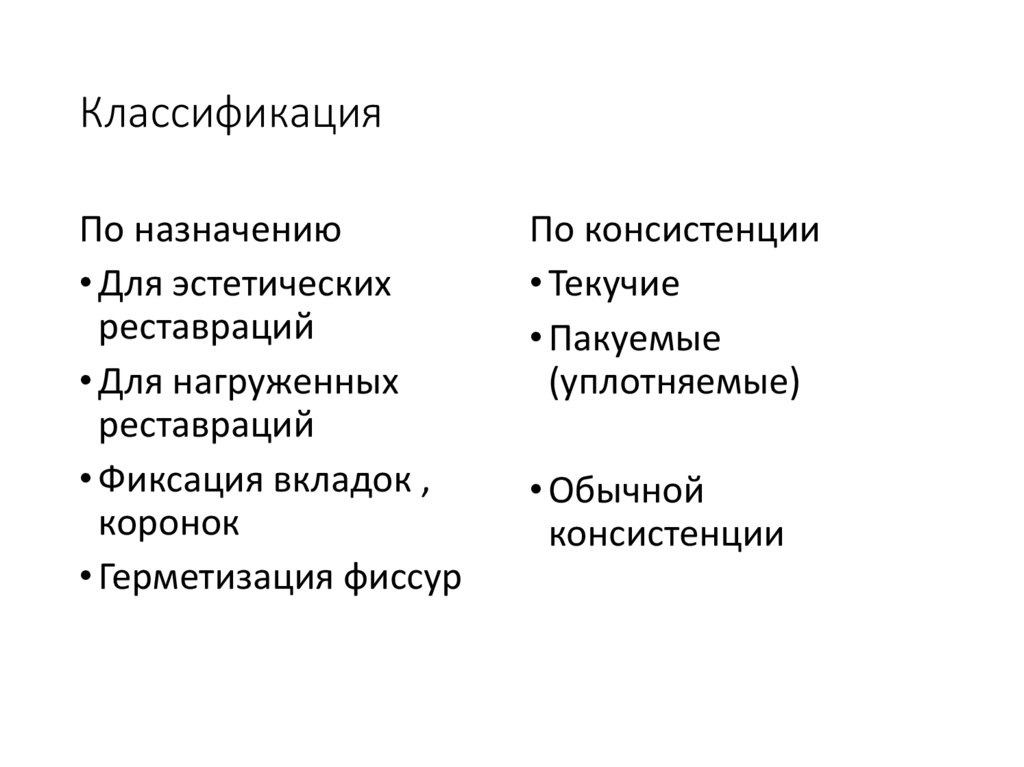

16. Классификация

По назначению
• Для эстетических
реставраций
• Для нагруженных
реставраций
• Фиксация вкладок ,
коронок
• Герметизация фиссур
По консистенции
• Текучие
• Пакуемые
(уплотняемые)
• Обычной
консистенции

17. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

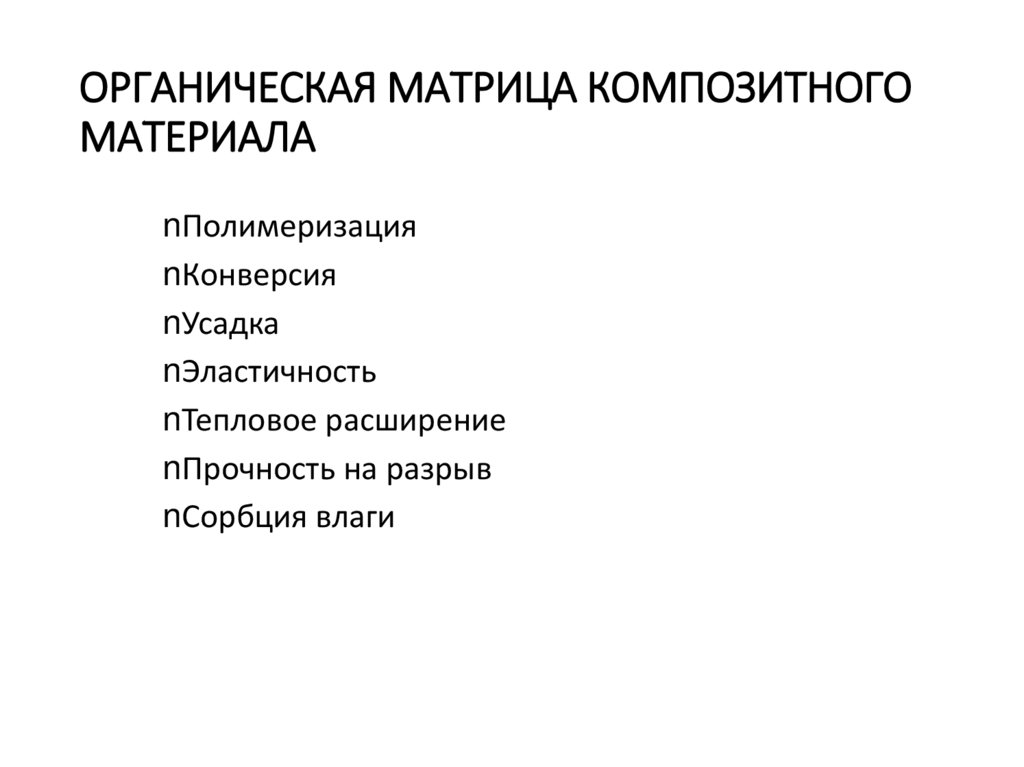

18. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

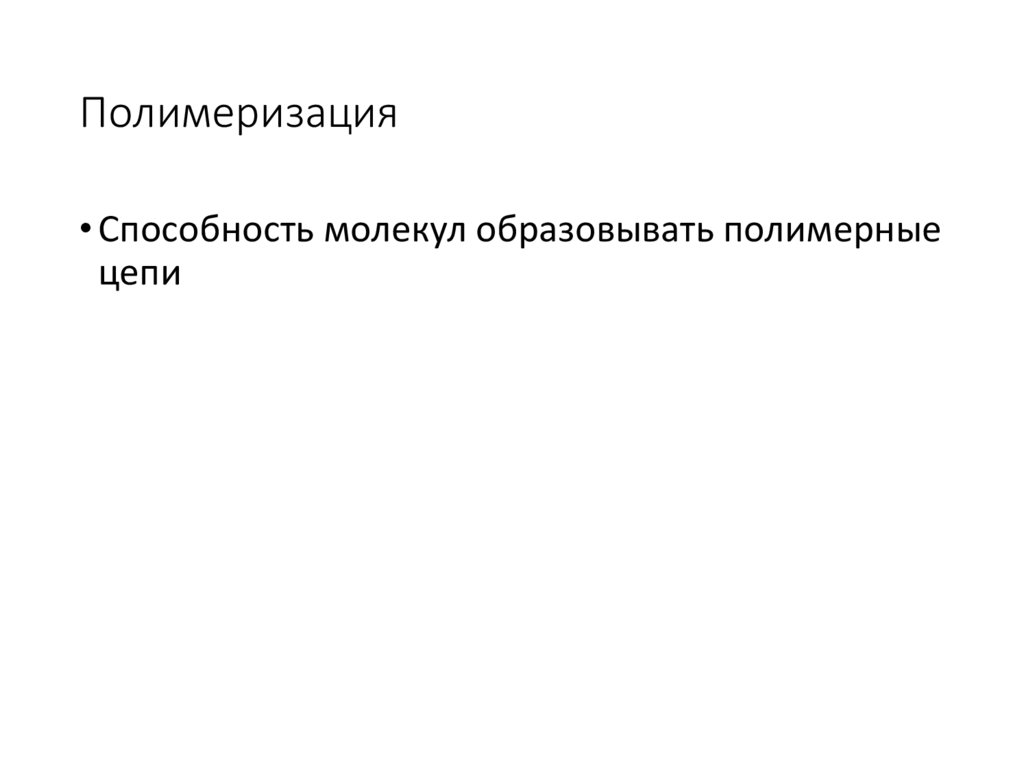

19. Полимеризация

• Способность молекул образовывать полимерные
цепи

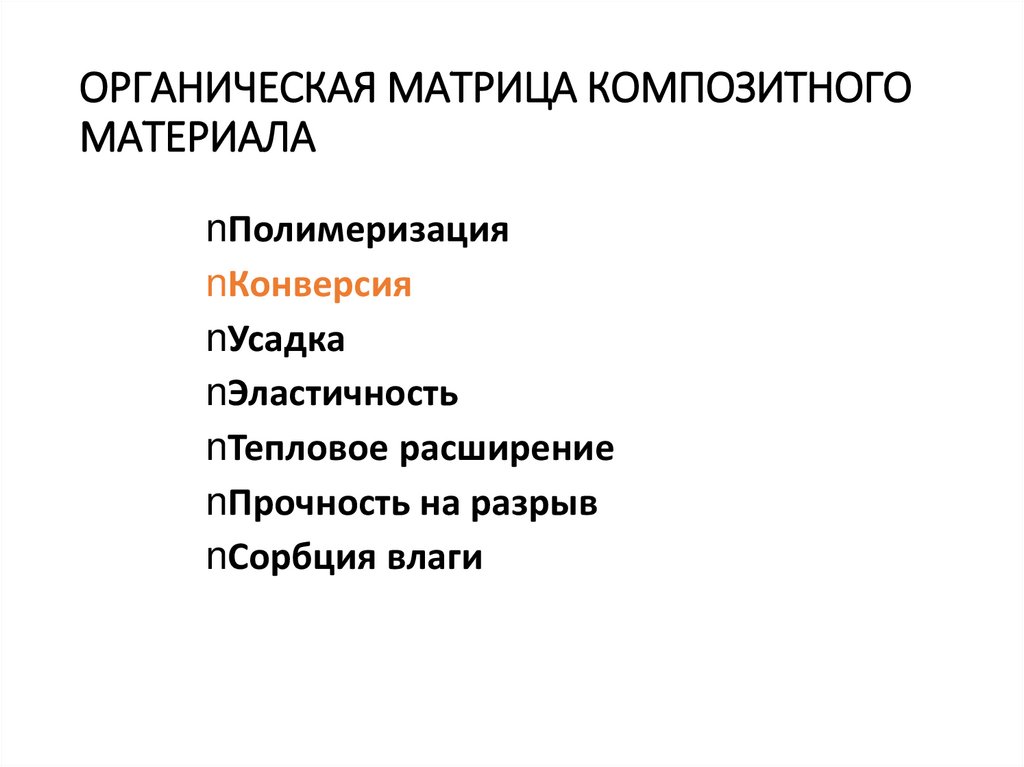

20. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

21. КОНВЕРСИЯ

КОЛИЧЕСТВО
ПРЕОБРАЗОВАННОГО
МОНОМЕРА
КОНВЕРСИЯ ОПРЕДЕЛЯЕТ
СТЕПЕНЬ
(ПОЛНОТУ) ПОЛИМЕРИЗАЦИИ.

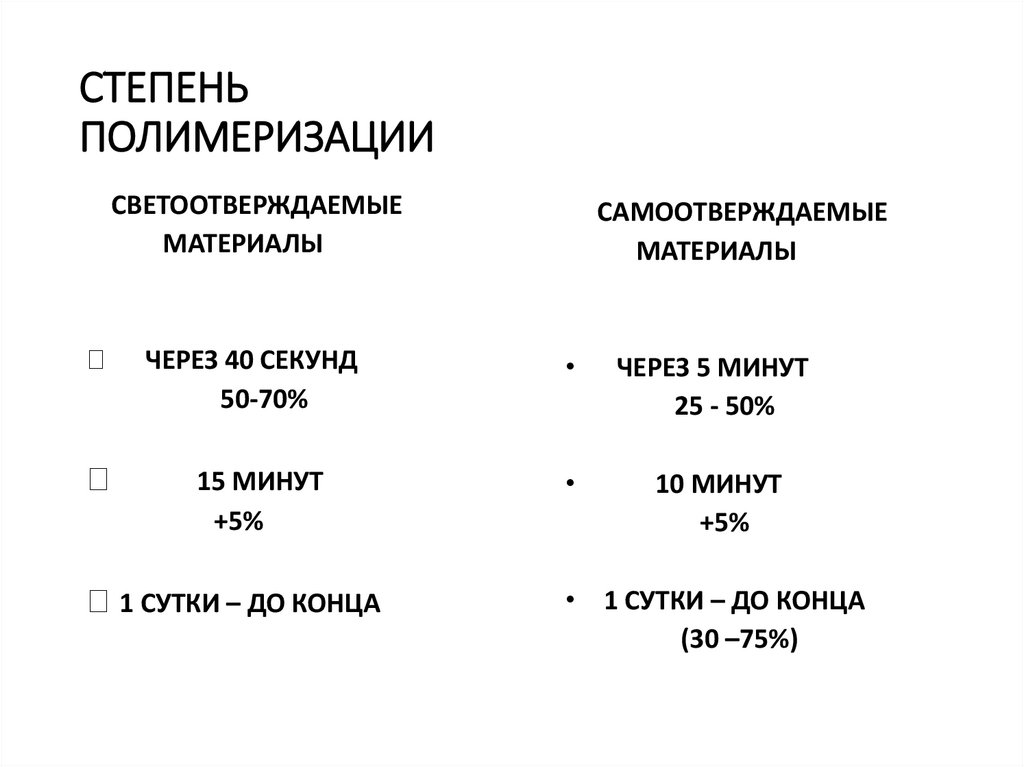

22. СТЕПЕНЬ ПОЛИМЕРИЗАЦИИ

СВЕТООТВЕРЖДАЕМЫЕ
МАТЕРИАЛЫ
САМООТВЕРЖДАЕМЫЕ
МАТЕРИАЛЫ
ЧЕРЕЗ 40 СЕКУНД
50-70%
ЧЕРЕЗ 5 МИНУТ
25 - 50%
15 МИНУТ
+5%
10 МИНУТ
+5%
1 СУТКИ – ДО КОНЦА
• 1 СУТКИ – ДО КОНЦА
(30 –75%)

23. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

24. ПОЛИМЕРИЗАЦИОННАЯ УСАДКА

УМЕНЬШЕНИЕ В ОБЪЕМЕ
КОМПОЗИТНОГО
МАТЕРИАЛА
ВСЛЕДСТВИЕ РЕАКЦИИ
ПОЛИМЕРИЗАЦИИ.

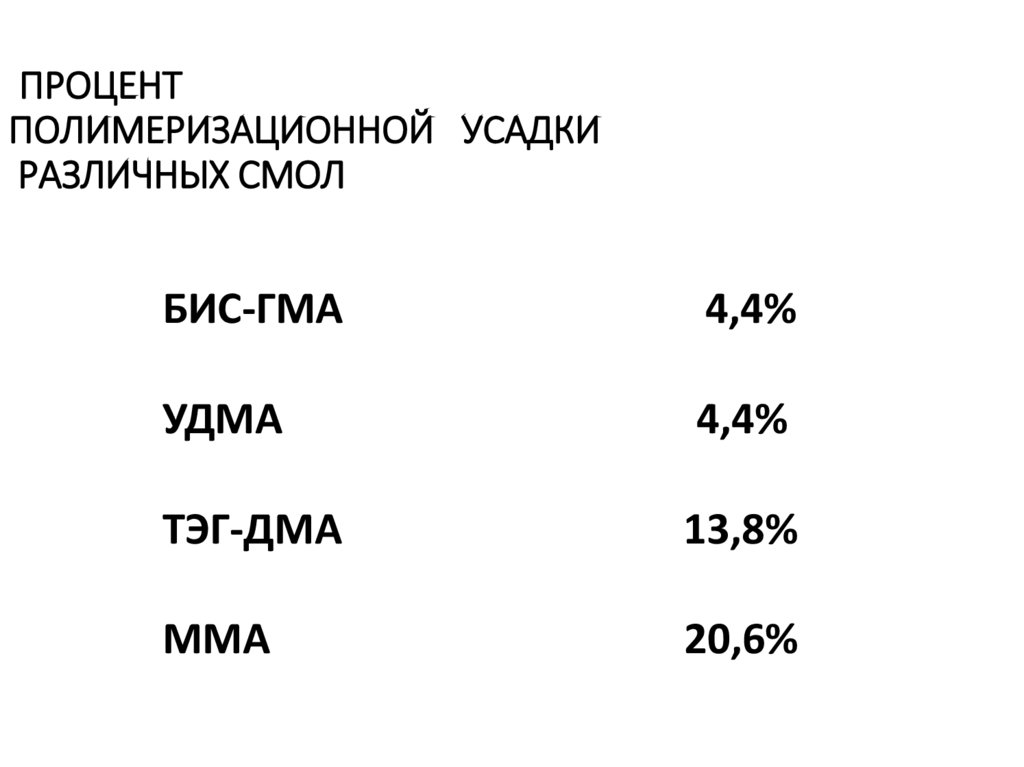

25. ПРОЦЕНТ ПОЛИМЕРИЗАЦИОННОЙ УСАДКИ РАЗЛИЧНЫХ СМОЛ

БИС-ГМА
4,4%
УДМА
4,4%
ТЭГ-ДМА
13,8%
ММА
20,6%

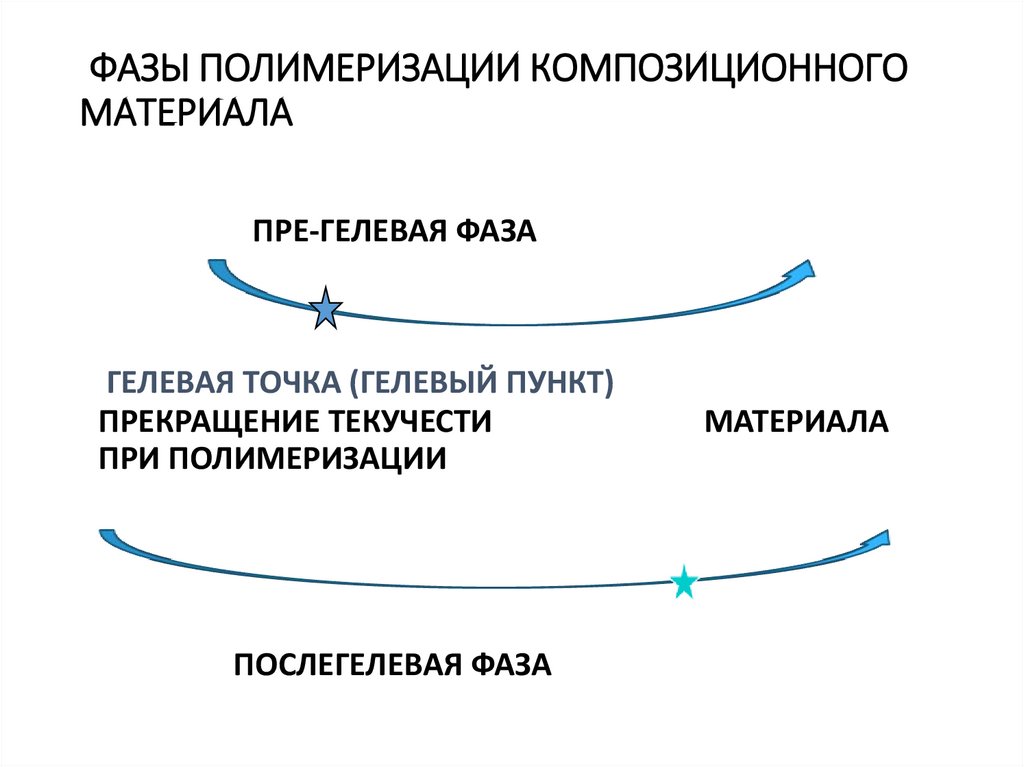

26. ФАЗЫ ПОЛИМЕРИЗАЦИИ КОМПОЗИЦИОННОГО МАТЕРИАЛА

ПРЕ-ГЕЛЕВАЯ ФАЗА
ГЕЛЕВАЯ ТОЧКА (ГЕЛЕВЫЙ ПУНКТ)
ПРЕКРАЩЕНИЕ ТЕКУЧЕСТИ
ПРИ ПОЛИМЕРИЗАЦИИ
ПОСЛЕГЕЛЕВАЯ ФАЗА
МАТЕРИАЛА

27. ПОЛИМЕРИЗАЦИОННАЯ УСАДКА КОМПОЗИТОВ

nКомпозит химического
отверждения:
èПолимеризационная
усадка направлена к
геометрическому центру
пломбы

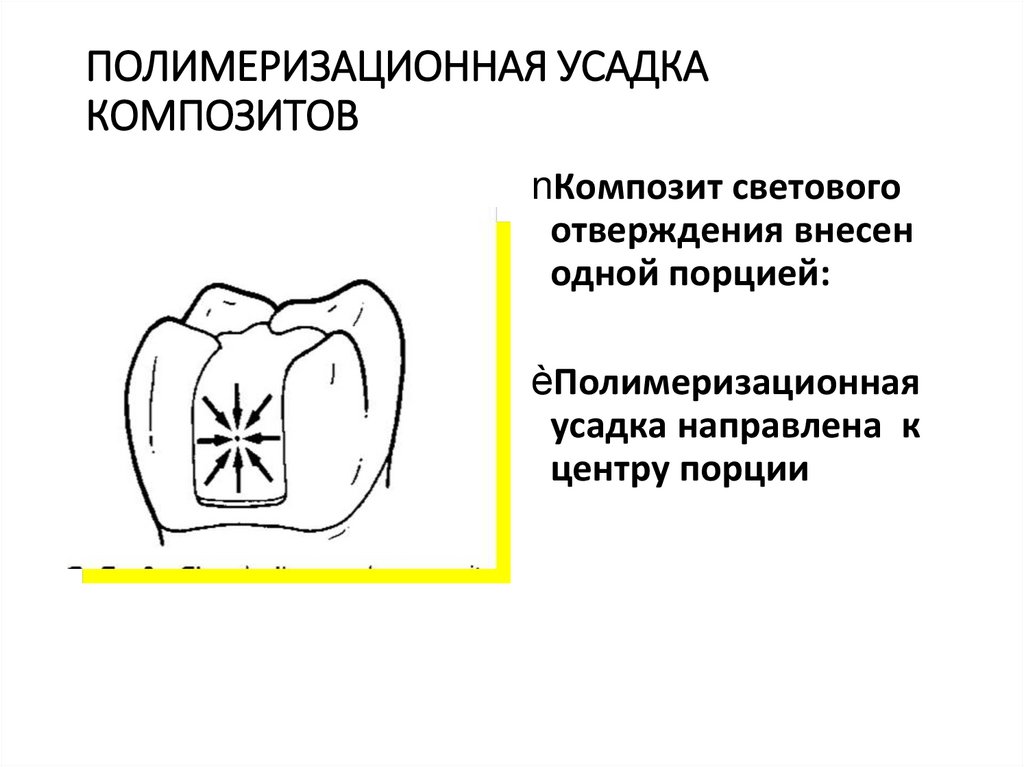

28. ПОЛИМЕРИЗАЦИОННАЯ УСАДКА КОМПОЗИТОВ

nКомпозит светового
отверждения внесен
одной порцией:
èПолимеризационная
усадка направлена к
центру порции

29. Усадка

30. Усадка

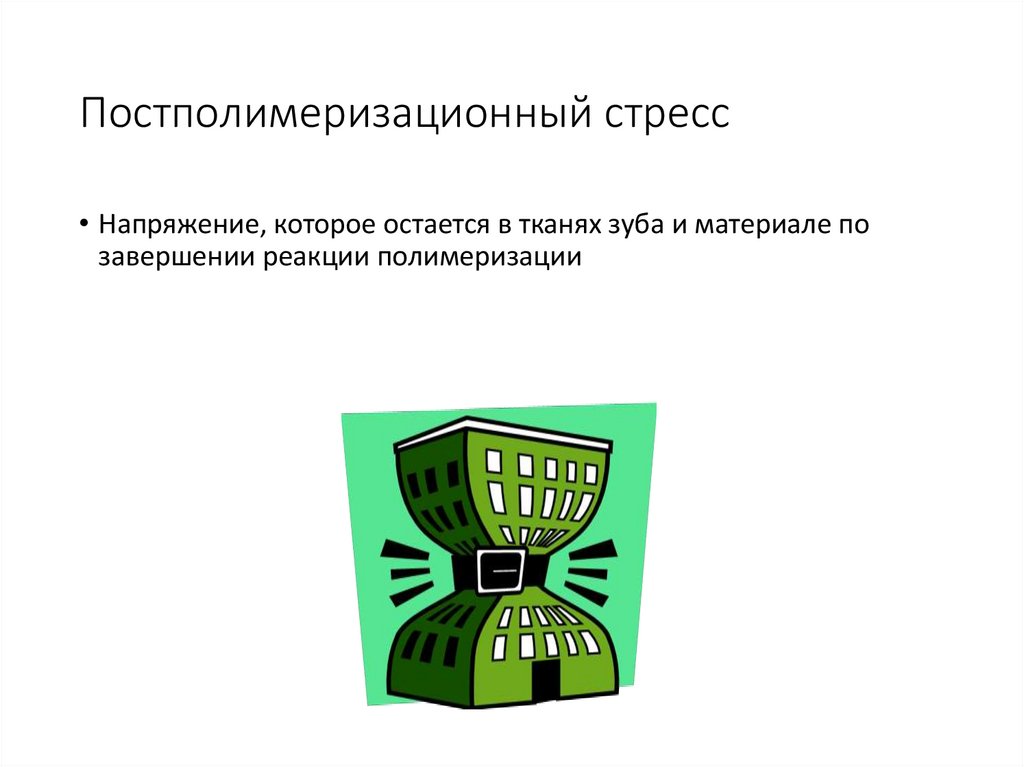

31. Постполимеризационный стресс

• Напряжение, которое остается в тканях зуба и материале по
завершении реакции полимеризации

32. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

33. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка

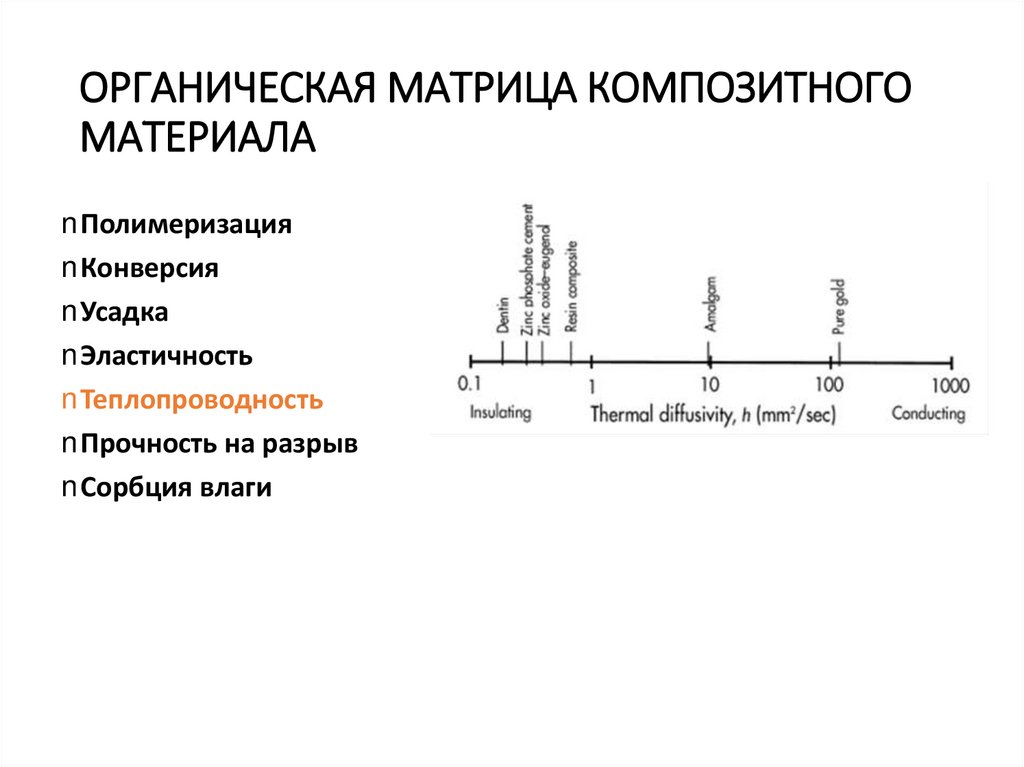

nЭластичность
nТеплопроводность
nПрочность на разрыв
nСорбция влаги

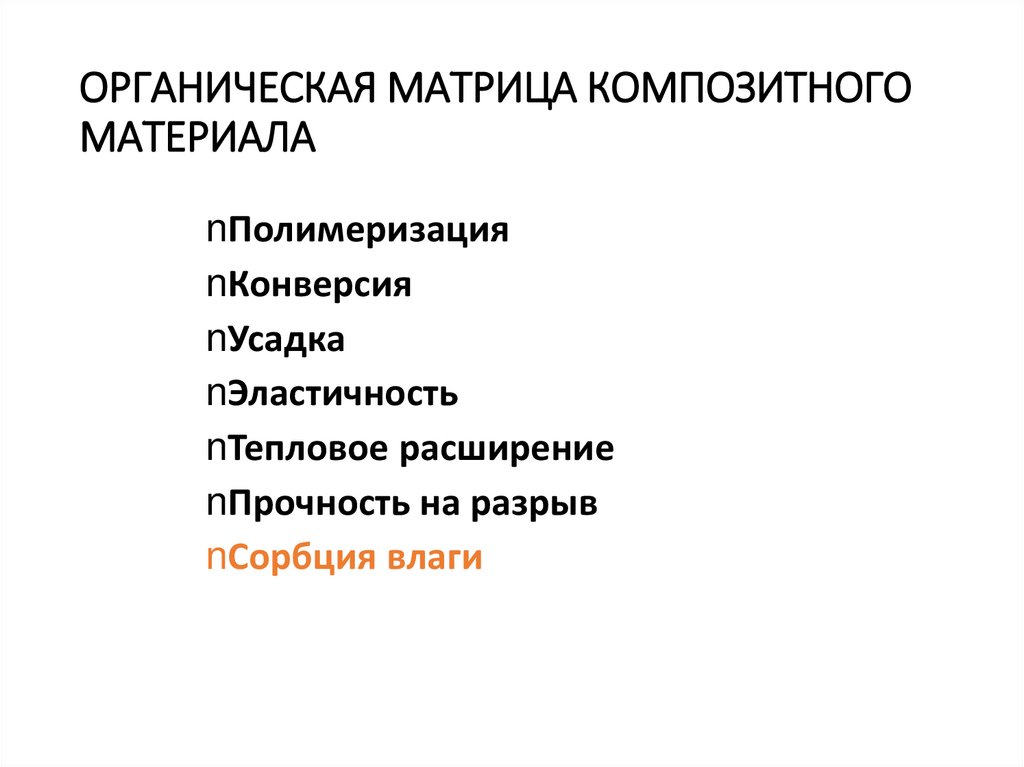

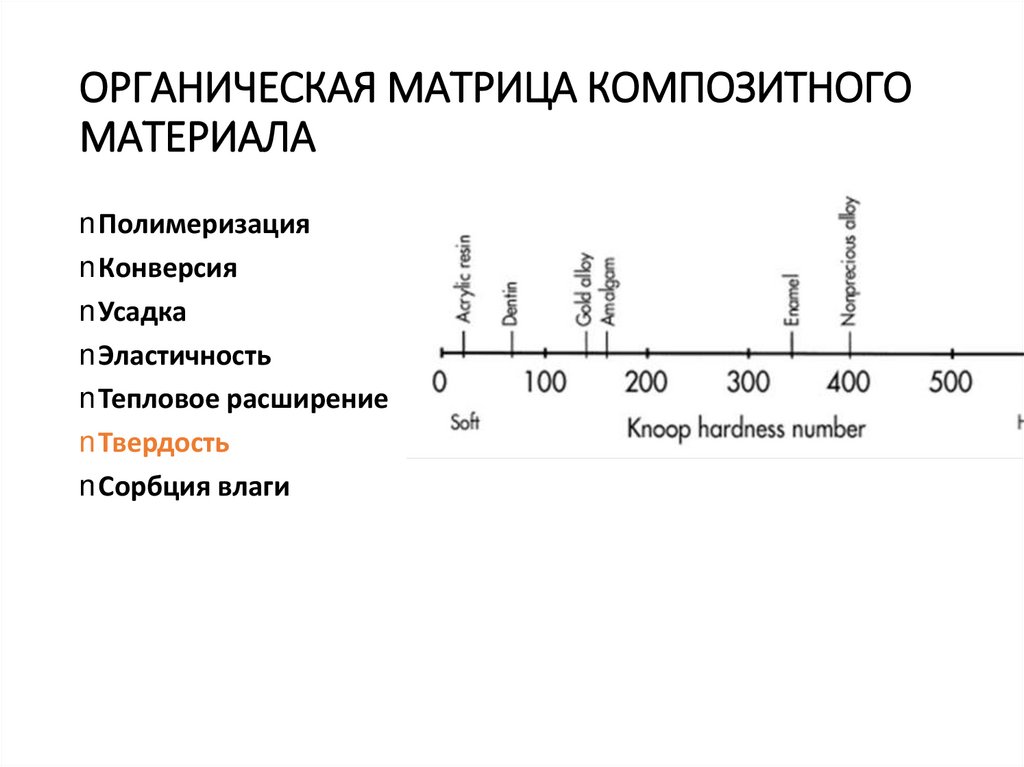

34. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nТвердость
nСорбция влаги

35. ОРГАНИЧЕСКАЯ МАТРИЦА КОМПОЗИТНОГО МАТЕРИАЛА

nПолимеризация
nКонверсия
nУсадка
nЭластичность
nТепловое расширение
nПрочность на разрыв
nСорбция влаги

36. СОСТАВ КОМПОЗИТНОГО МАТЕРИАЛА

nОрганическая матрица
nИнициатор полимеризации
nАктиватор
nНеорганический наполнитель
(силанированный)
nСтабилизаторы, ингибиторы, красители

37. СОСТАВ КОМПОЗИТНОГО МАТЕРИАЛА

nОрганическая матрица
nИнициатор полимеризации
nАктиватор
nНеорганический наполнитель
(силанированный)
nСтабилизаторы, ингибиторы, красители

38. НЕОРГАНИЧЕСКИЙ НАПОЛНИТЕЛЬ

nПрочность
nСнижение усадки
nСнижение эластичности
nИстираемость
nПолируемость
nАбсорбция влаги
nЦветостабильность

39. Виды наполнителя

nОкись кремния
n(природный кварц)
nЦирконий
nКерамическое стекло
nБариевое стекло

40. СОСТАВ КОМПОЗИТНОГО МАТЕРИАЛА

nОрганическая матрица
nИнициатор полимеризации
nАктиватор
nНеорганический наполнитель
(силанированный)
nСтабилизаторы, ингибиторы, красители

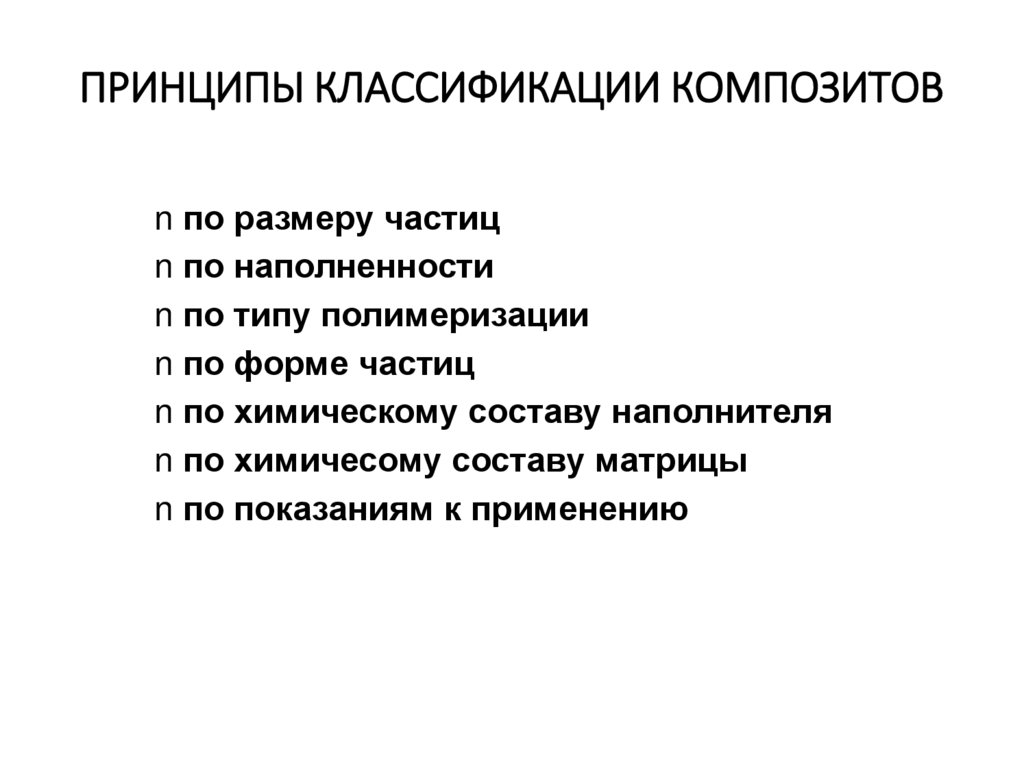

41. ПРИНЦИПЫ КЛАССИФИКАЦИИ КОМПОЗИТОВ

n по размеру частиц
n по наполненности
n по типу полимеризации
n по форме частиц
n по химическому составу наполнителя
n по химичесому составу матрицы
n по показаниям к применению

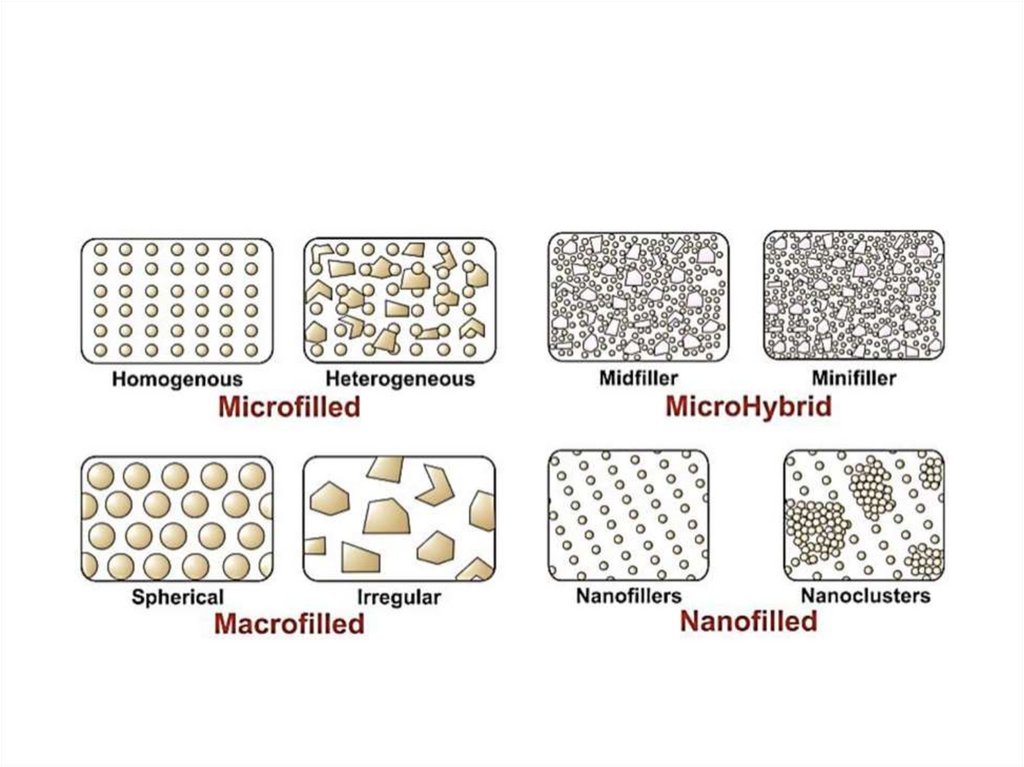

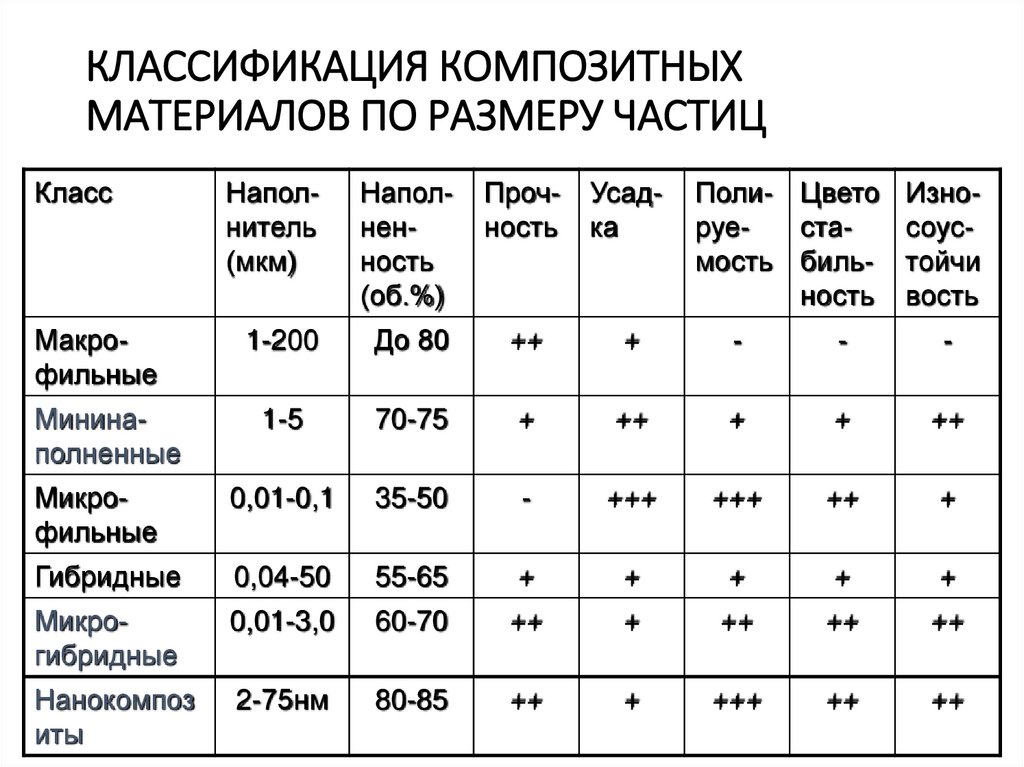

42. КЛАССИФИКАЦИЯ КОМПОЗИТНЫХ МАТЕРИАЛОВ ПО РАЗМЕРУ ЧАСТИЦ

Класс
Наполнитель
(мкм)
Наполненность
(об.%)
Прочность
Усадка
Поли- Цвето Изноруестасоусмость биль- тойчи
ность вость
Макрофильные
1-200
До 80
++
+
-
-
-
Мининаполненные
1-5
70-75
+
++
+
+
++
Микрофильные
0,01-0,1
35-50
-
+++
+++
++
+
Гибридные
0,04-50
55-65
+
+
+
+
+
Микрогибридные
0,01-3,0
60-70
++
+
++
++
++
Нанокомпоз
иты
2-75нм
80-85
++
+
+++
++
++

43.

44. Макрофилы

• 1 до 200 мкм

45. Микрофилы

• менее 1 мкм

46. Гибридные

• 0,04-50 мкм

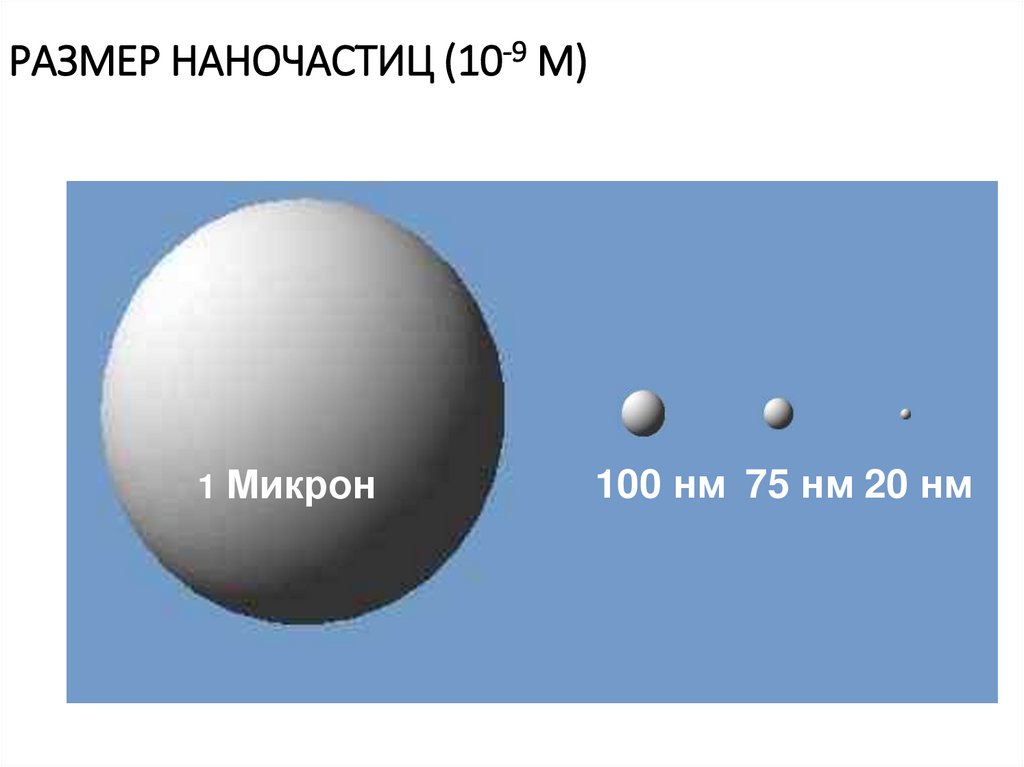

47. РАЗМЕР НАНОЧАСТИЦ (10-9 М)

1 Микрон
100 нм 75 нм 20 нм

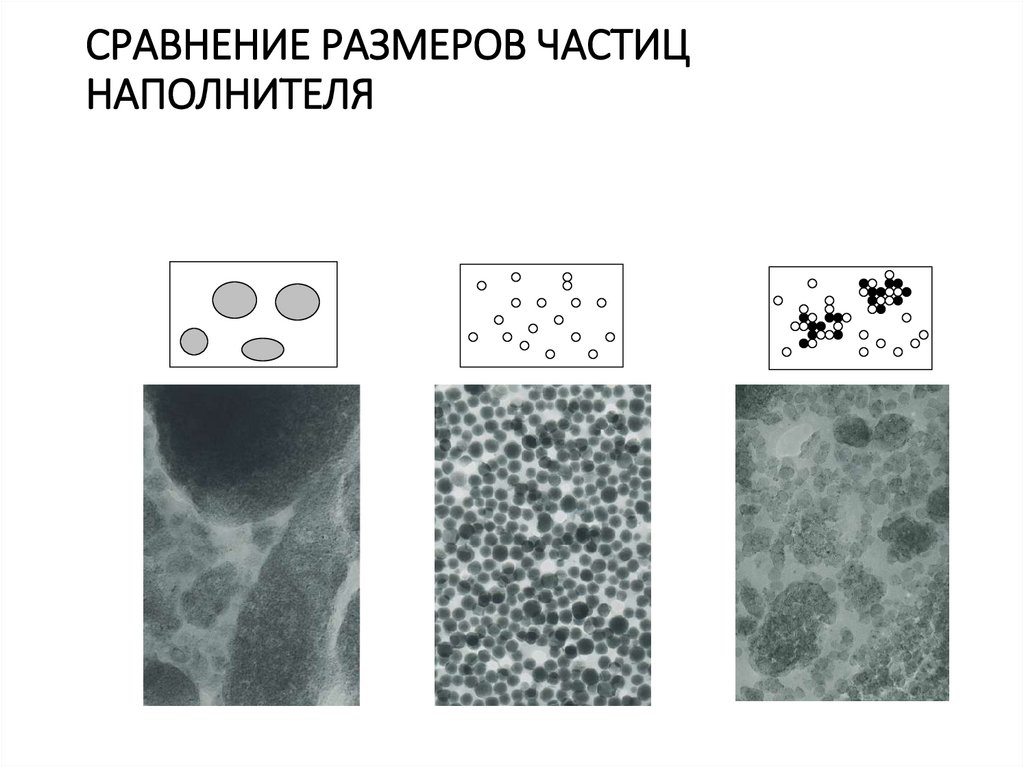

48. СРАВНЕНИЕ РАЗМЕРОВ ЧАСТИЦ НАПОЛНИТЕЛЯ

Традиционный наполнитель
(средний размер частиц: 1µм)
Наномер
Нанокластер
(средний размер частиц: 5-75 нм)
(средний размер кластера: 1µм /
размер частиц наномера: 2-20 нм)

49.

Термическая обработка
Свободные
промежутки для
проникновения
смолы

50. ПОЛИРОВАНИЕ

Макрокомпозит
Гибрид
Микрокомпозит

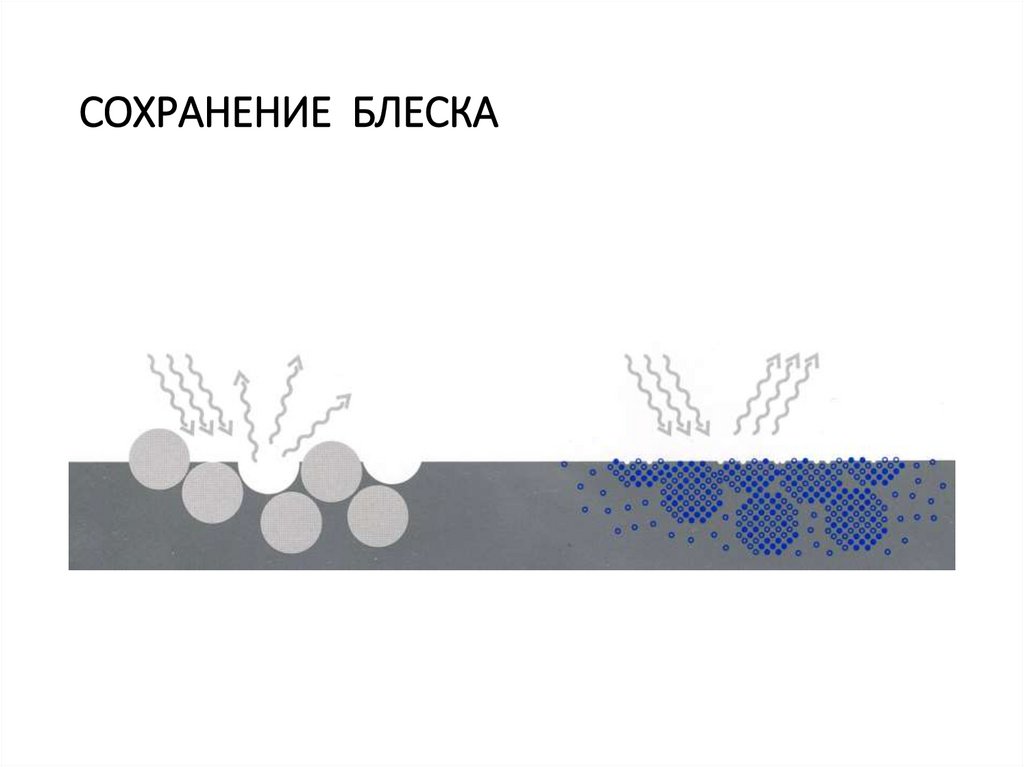

51. СОХРАНЕНИЕ БЛЕСКА

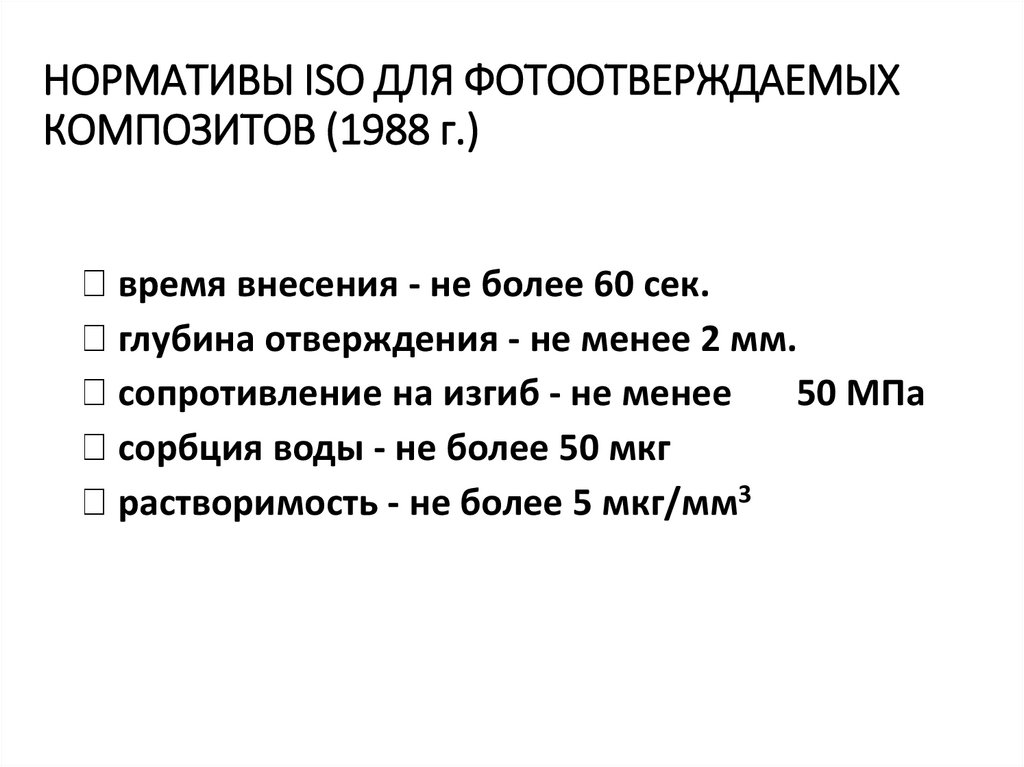

52. НОРМАТИВЫ ISO ДЛЯ ФОТООТВЕРЖДАЕМЫХ КОМПОЗИТОВ (1988 г.)

время внесения - не более 60 сек.
глубина отверждения - не менее 2 мм.
сопротивление на изгиб - не менее
50 МПа
сорбция воды - не более 50 мкг
растворимость - не более 5 мкг/мм3

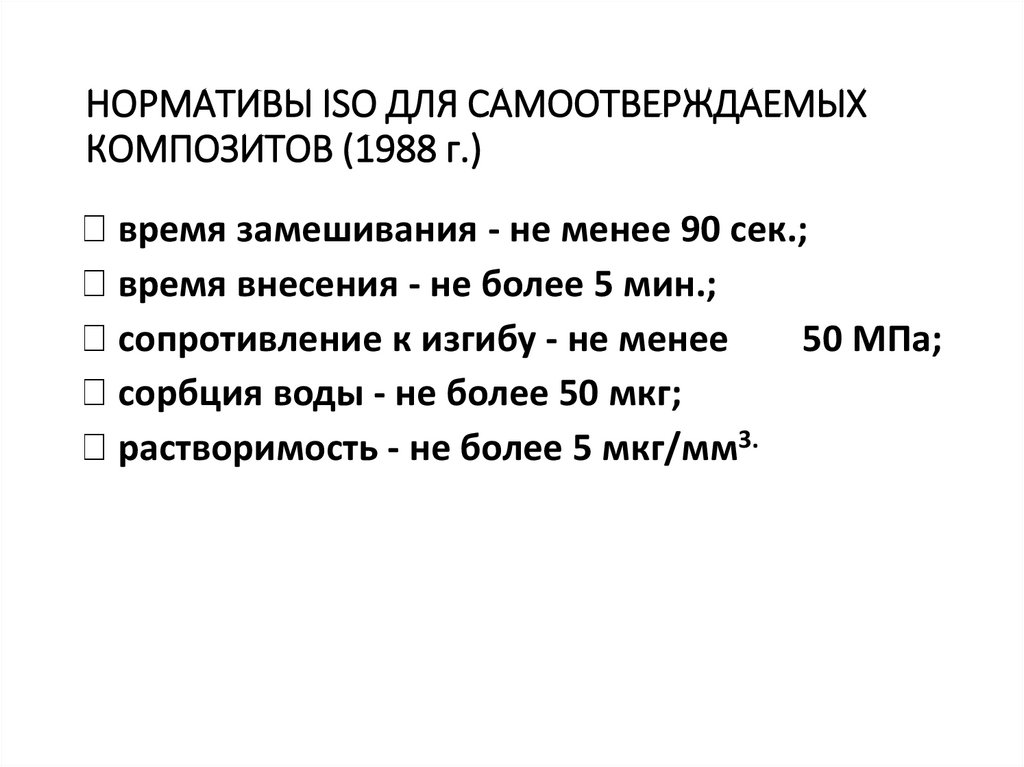

53. НОРМАТИВЫ ISO ДЛЯ САМООТВЕРЖДАЕМЫХ КОМПОЗИТОВ (1988 г.)

НОРМАТИВЫ ISO ДЛЯ САМООТВЕРЖДАЕМЫХ
КОМПОЗИТОВ (1988 г.)
время замешивания - не менее 90 сек.;
время внесения - не более 5 мин.;
сопротивление к изгибу - не менее
50 МПа;
сорбция воды - не более 50 мкг;
растворимость - не более 5 мкг/мм3.

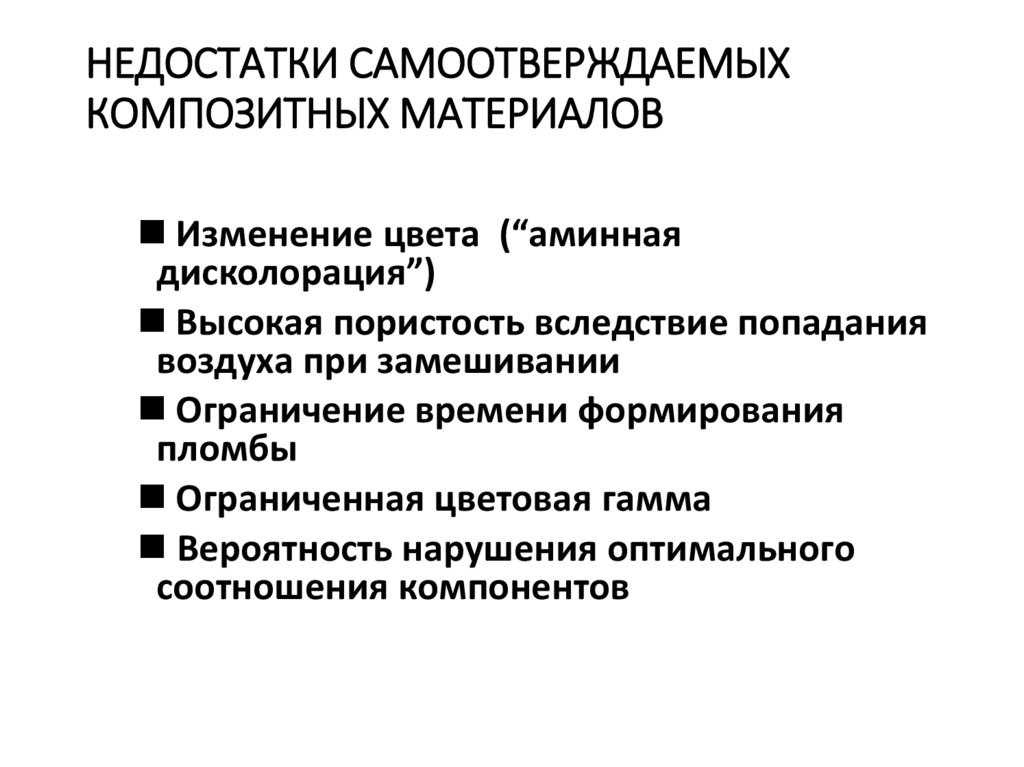

54. НЕДОСТАТКИ САМООТВЕРЖДАЕМЫХ КОМПОЗИТНЫХ МАТЕРИАЛОВ

Изменение цвета (“аминная
дисколорация”)
Высокая пористость вследствие попадания
воздуха при замешивании
Ограничение времени формирования
пломбы
Ограниченная цветовая гамма
Вероятность нарушения оптимального
соотношения компонентов

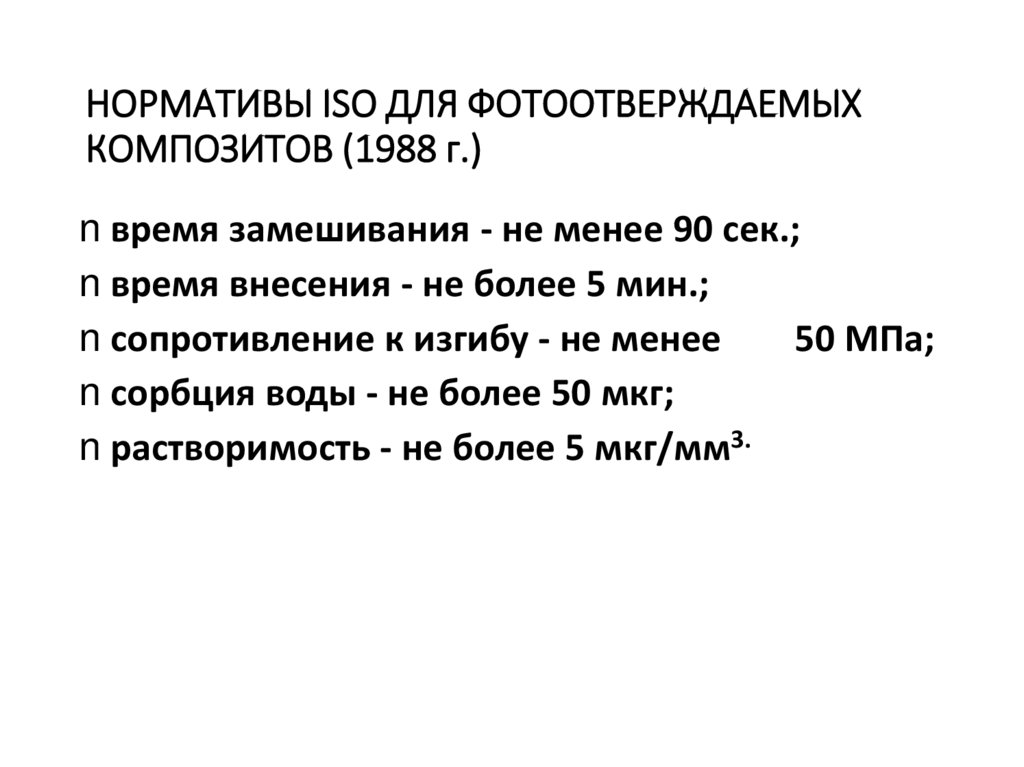

55. НОРМАТИВЫ ISO ДЛЯ ФОТООТВЕРЖДАЕМЫХ КОМПОЗИТОВ (1988 г.)

НОРМАТИВЫ ISO ДЛЯ ФОТООТВЕРЖДАЕМЫХ
КОМПОЗИТОВ (1988 г.)
n время замешивания - не менее 90 сек.;
n время внесения - не более 5 мин.;
n сопротивление к изгибу - не менее
50 МПа;
n сорбция воды - не более 50 мкг;
n растворимость - не более 5 мкг/мм3.

56. ПРЕИМУЩЕСТВА ФОТООТВЕРЖДАЕМЫХ КОМПОЗИТОВ

nЦветостабильность
nВысокая прочность
nНеограниченное рабочее время
nБыстрая и глубокая полимеризация
nОтсутствие пористости
nВысокий уровень полимеризации
nШирокая цветовая гамма

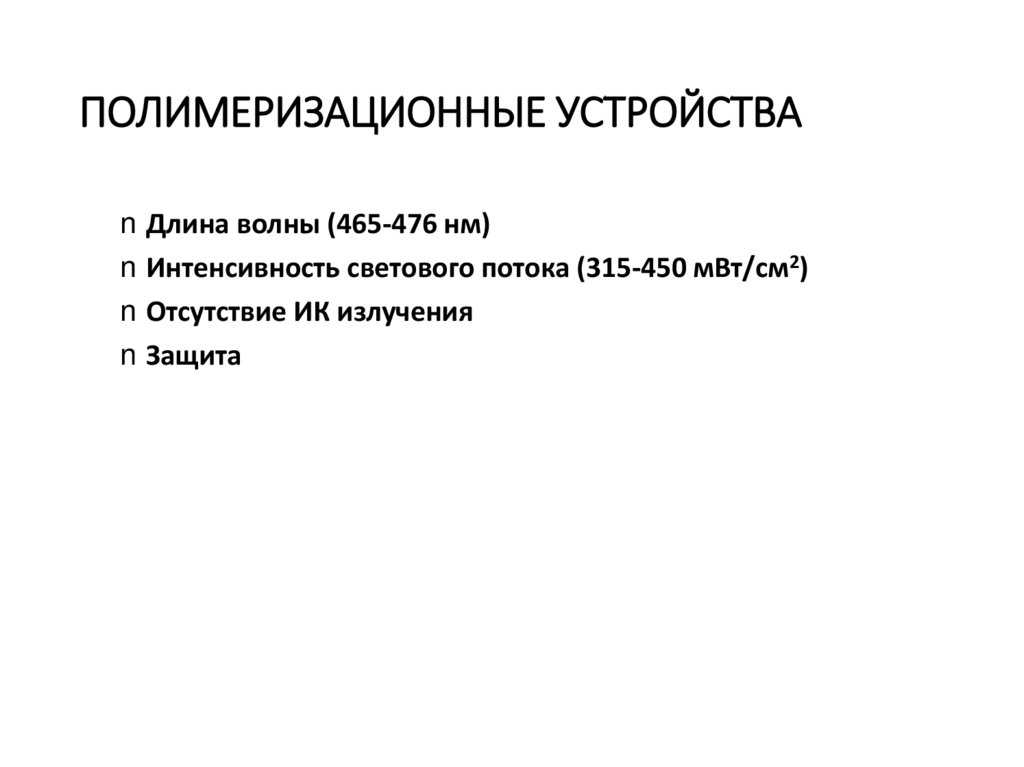

57. ПОЛИМЕРИЗАЦИОННЫЕ УСТРОЙСТВА

n Длина волны (465-476 нм)
n Интенсивность светового потока (315-450 мВт/см2)
n Отсутствие ИК излучения
n Защита

58.

Фотополимеризаторы
28.05.2025

59. ЭНЕРГИЯ ПОЛИМЕРИЗАЦИИ

Е = ИНТЕНСИВНОСТЬ мВт/см2 Х ВРЕМЯ(с)

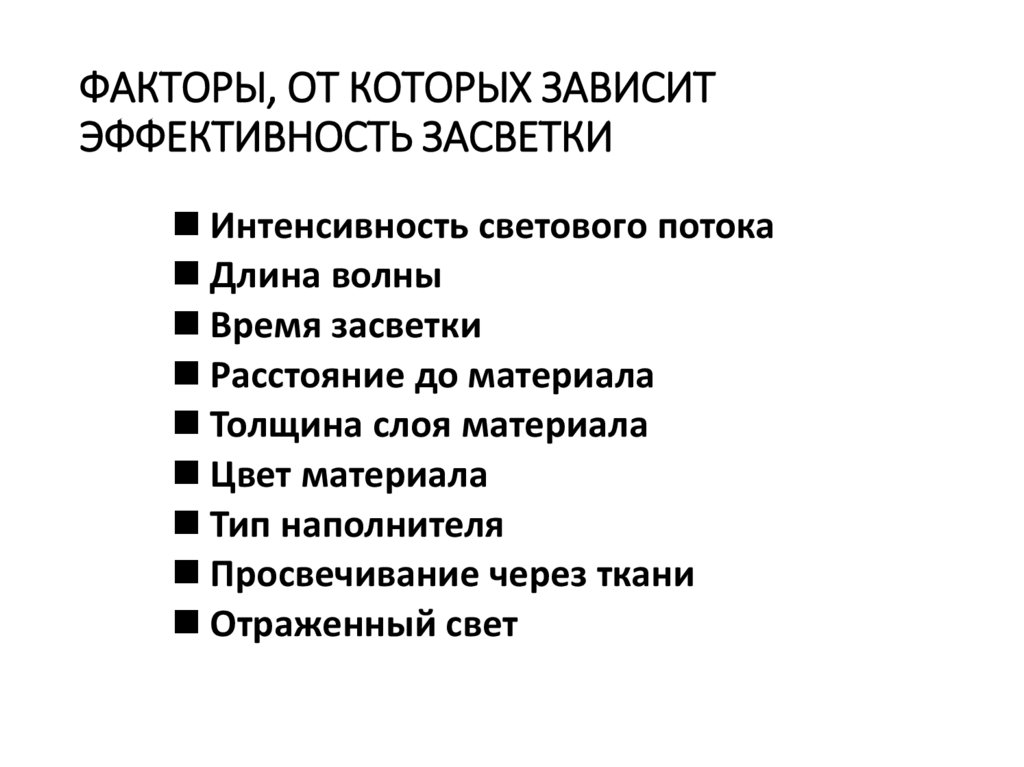

60. ФАКТОРЫ, ОТ КОТОРЫХ ЗАВИСИТ ЭФФЕКТИВНОСТЬ ЗАСВЕТКИ

Интенсивность светового потока
Длина волны
Время засветки
Расстояние до материала
Толщина слоя материала
Цвет материала
Тип наполнителя
Просвечивание через ткани
Отраженный свет

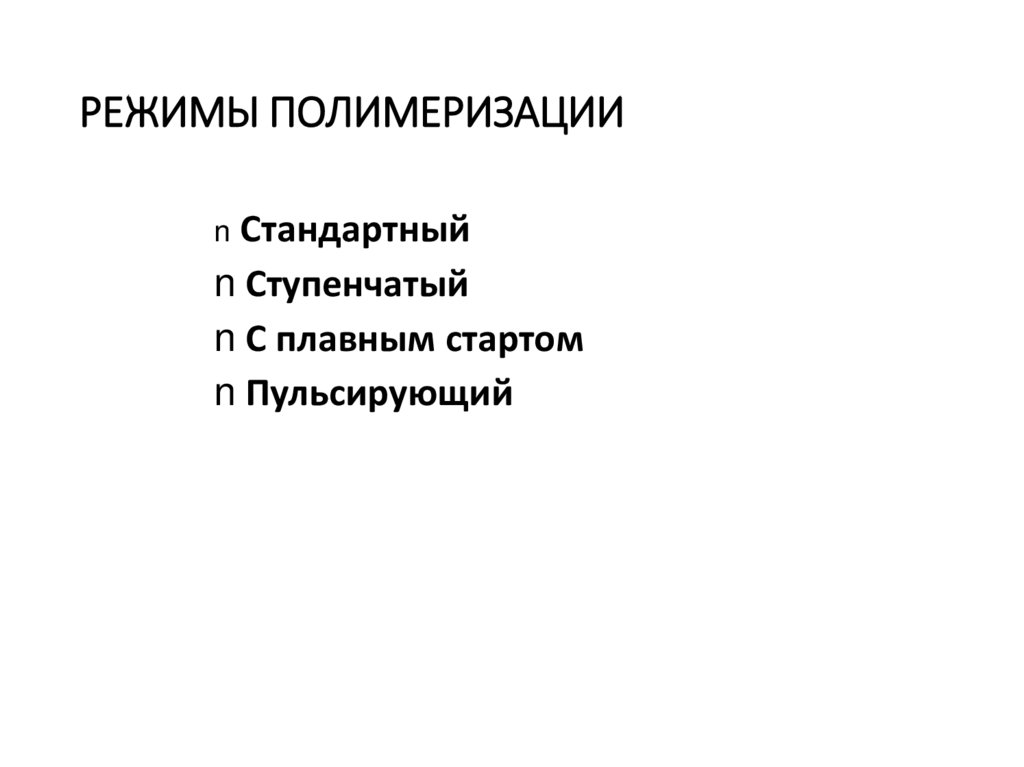

61. РЕЖИМЫ ПОЛИМЕРИЗАЦИИ

n Стандартный
n Ступенчатый
n С плавным стартом
n Пульсирующий

62. РЕЖИМЫ ПОЛИМЕРИЗАЦИИ

• Стандартный
• Пульсирующий

63. РЕЖИМЫ ПОЛИМЕРИЗАЦИИ

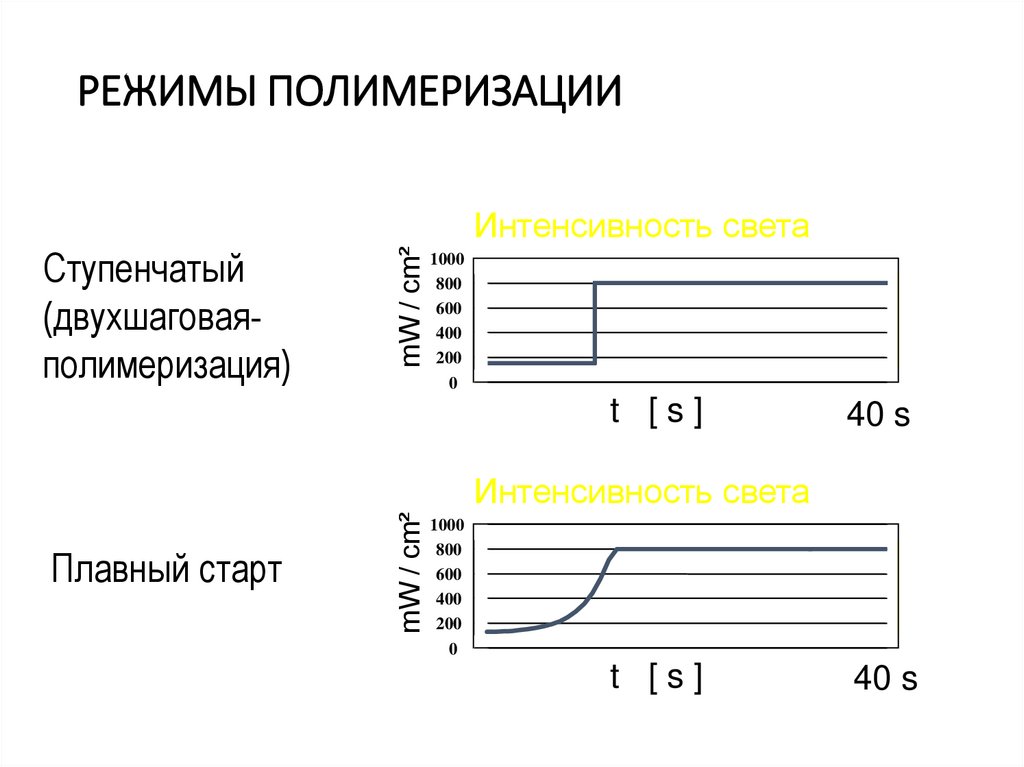

Ступенчатый
(двухшаговаяполимеризация)
mW / cm²
Интенсивность света
1000
800
600
400
200
0
t [s]
40 s
Плавный старт
mW / cm²
Интенсивность света
1000
800
600
400
200
0
t [s]
40 s

64. ТИПЫ ИСТОЧНИКОВ СВЕТА В ФОТОПОЛИМЕРИЗАТОРАХ

n Галогеновая лампочка
n Плазменная дуга
n Светоэмиссионный диод
n Лазер

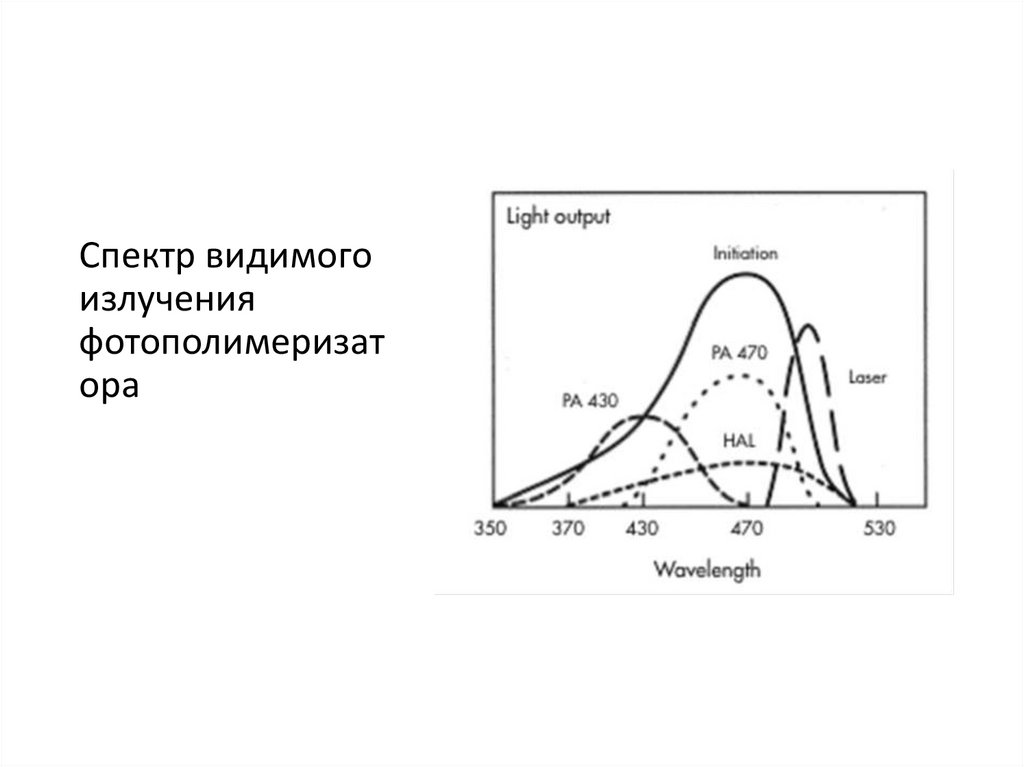

65.

Спектр видимого
излучения
фотополимеризат
ора

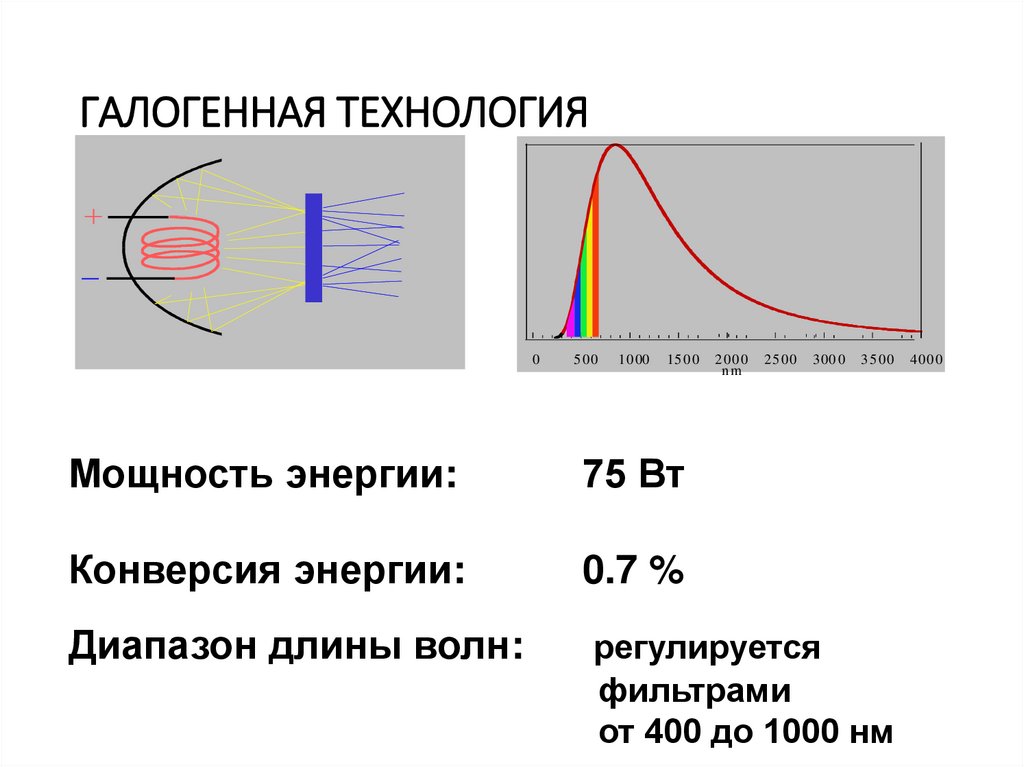

66. ГАЛОГЕННАЯ ТЕХНОЛОГИЯ

0
5 00
1 0 00
15 0 0
2 000
nm
2 500
300 0
3500
Мощность энергии:
75 Вт
Конверсия энергии:
0.7 %
Диапазон длины волн:
регулируется
фильтрами
от 400 до 1000 нм
400 0

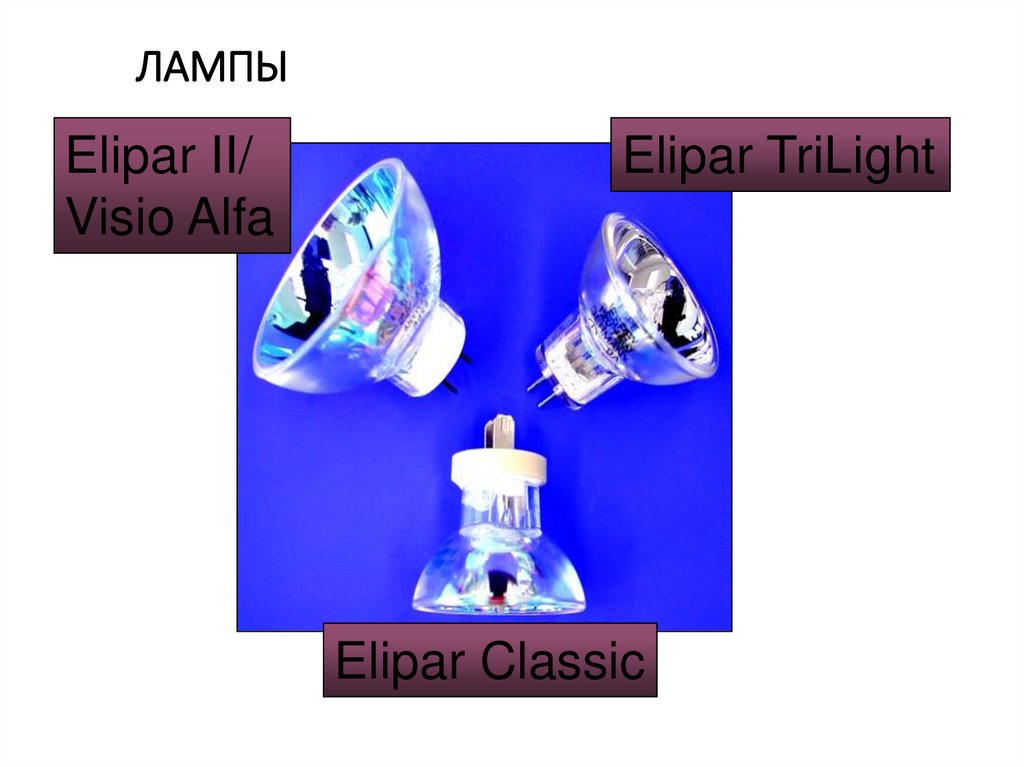

67. ЛАМПЫ

Elipar II/
Visio Alfa
Elipar TriLight
Elipar Classic

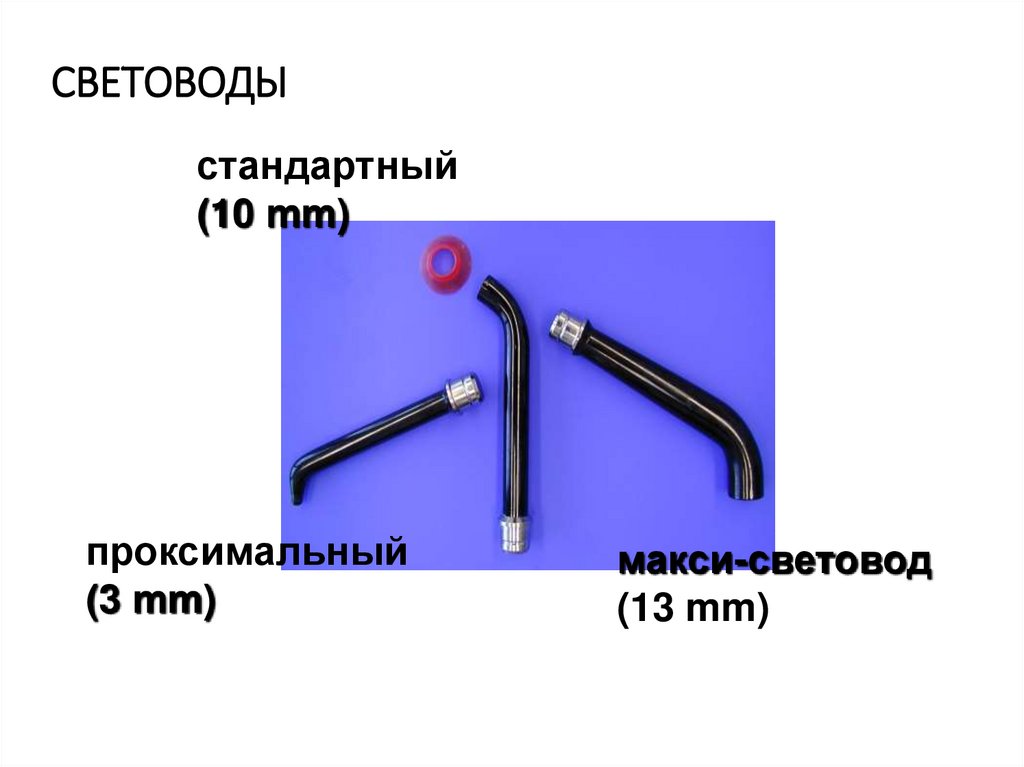

68. СВЕТОВОДЫ

стандартный
(10 mm)
проксимальный
(3 mm)
макси-световод
(13 mm)

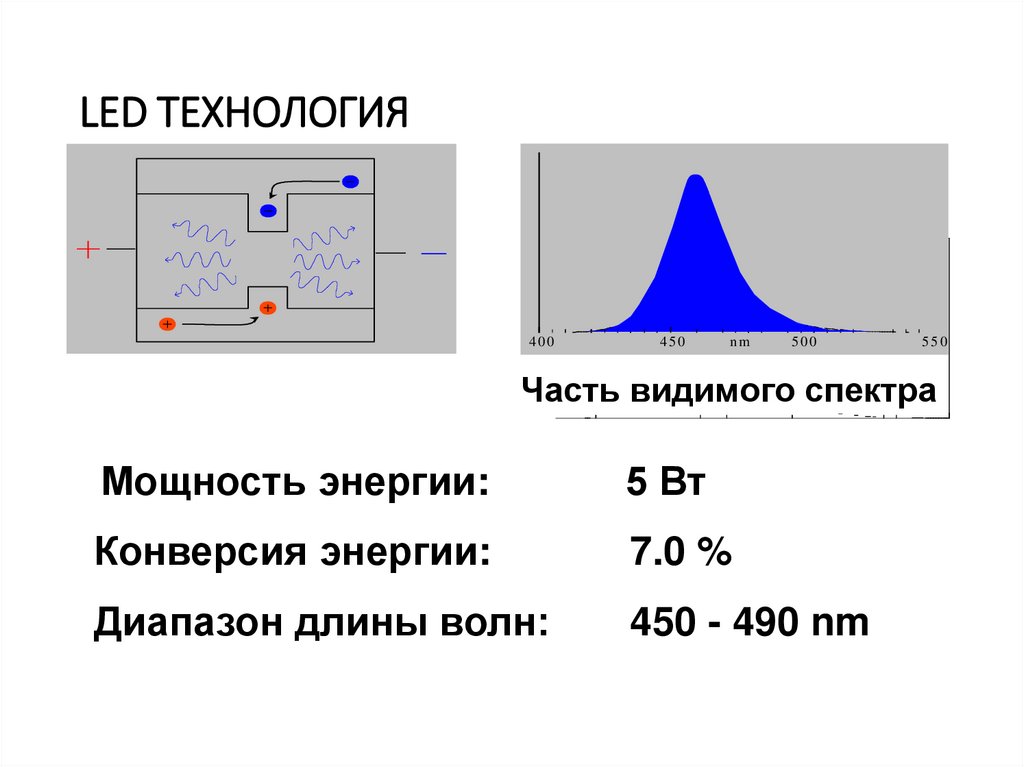

69. LED ТЕХНОЛОГИЯ

400
450
nm
500
550
Часть видимого спектра
Мощность энергии:
5 Вт
Конверсия энергии:
7.0 %
Диапазон длины волн:
450 - 490 nm

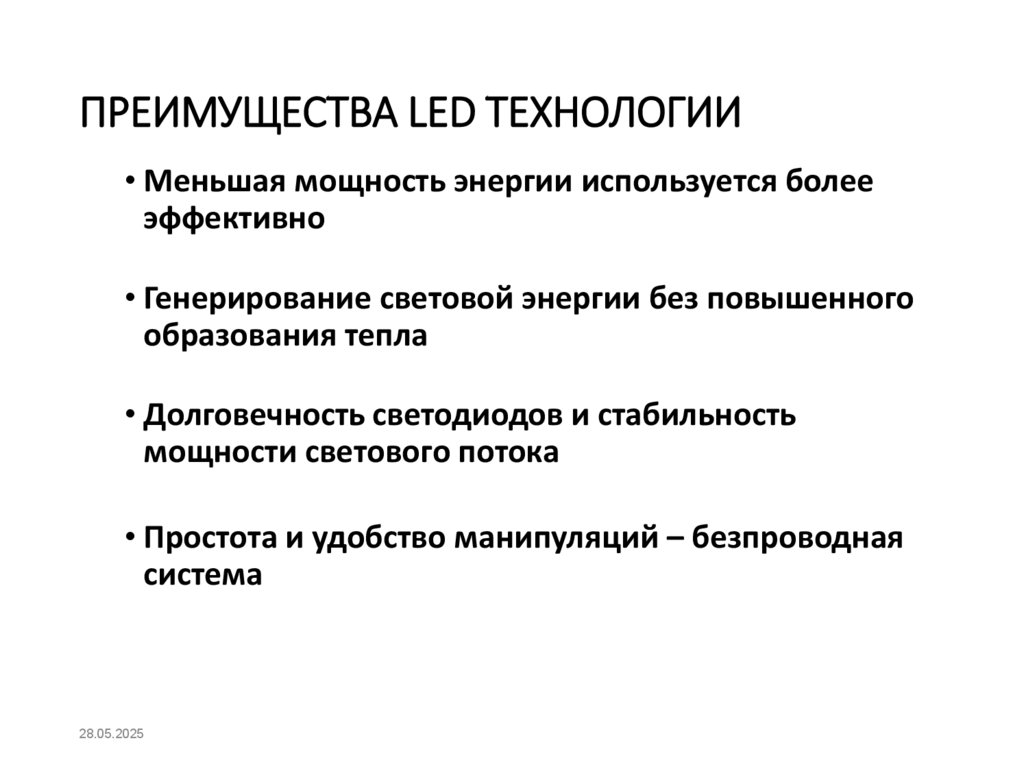

70. ПРЕИМУЩЕСТВА LED ТЕХНОЛОГИИ

• Меньшая мощность энергии используется более
эффективно
• Генерирование световой энергии без повышенного
образования тепла
• Долговечность светодиодов и стабильность
мощности светового потока
• Простота и удобство манипуляций – безпроводная
система
28.05.2025

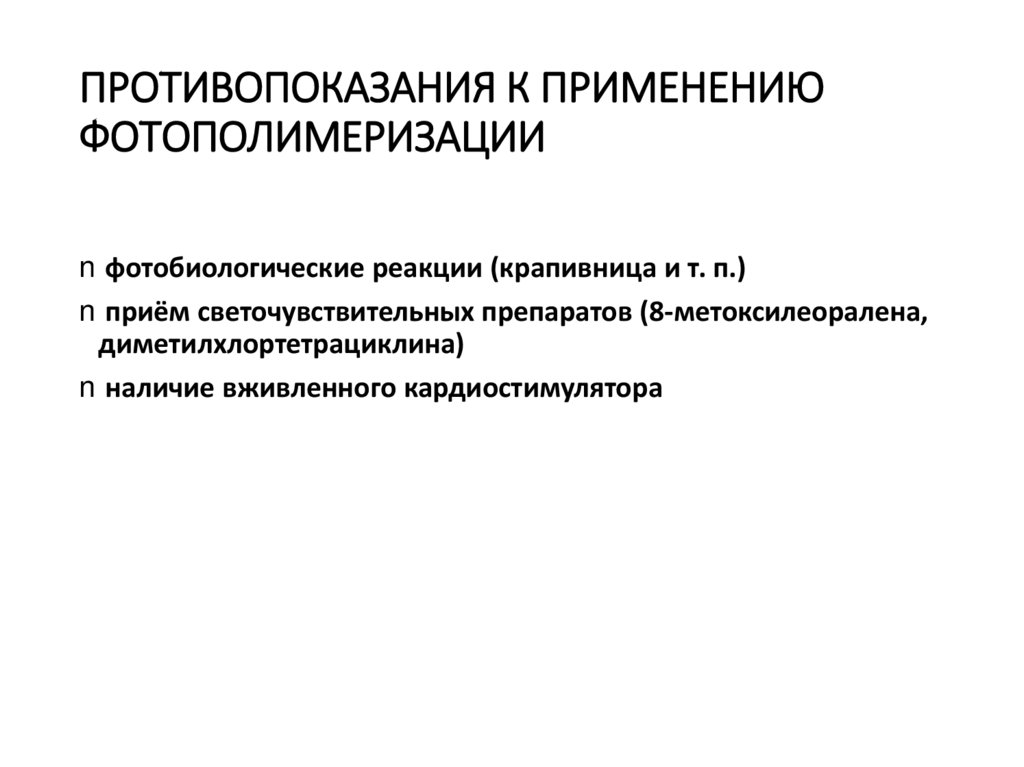

71. ПРОТИВОПОКАЗАНИЯ К ПРИМЕНЕНИЮ ФОТОПОЛИМЕРИЗАЦИИ

n фотобиологические реакции (крапивница и т. п.)
n приём светочувствительных препаратов (8-метоксилеоралена,
диметилхлортетрациклина)
n наличие вживленного кардиостимулятора

72.

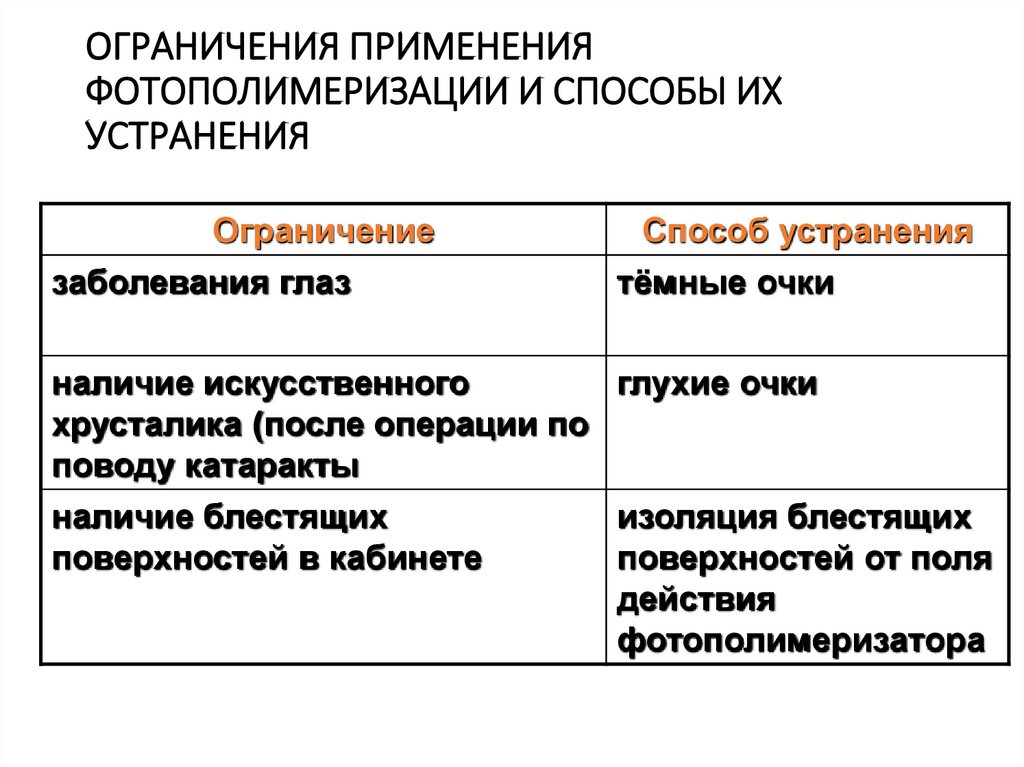

73. ОГРАНИЧЕНИЯ ПРИМЕНЕНИЯ ФОТОПОЛИМЕРИЗАЦИИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Ограничение
заболевания глаз
Способ устранения
тёмные очки
наличие искусственного
глухие очки
хрусталика (после операции по
поводу катаракты
наличие блестящих
изоляция блестящих
поверхностей в кабинете
поверхностей от поля
действия
фотополимеризатора

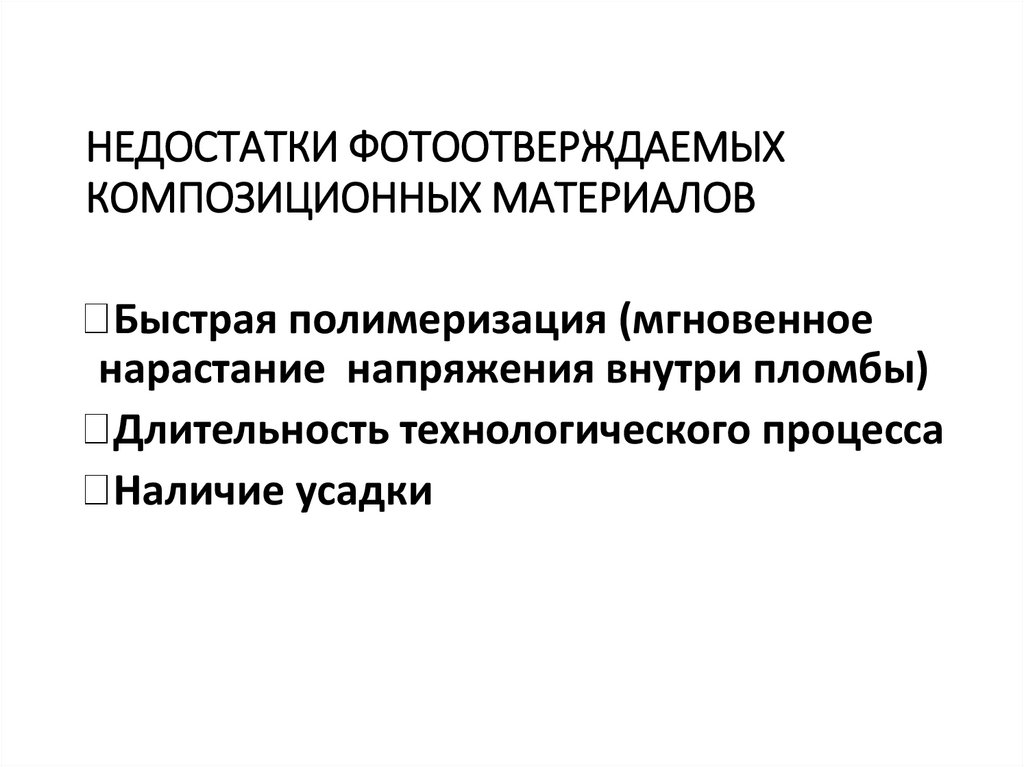

74. НЕДОСТАТКИ ФОТООТВЕРЖДАЕМЫХ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ

Быстрая полимеризация (мгновенное
нарастание напряжения внутри пломбы)
Длительность технологического процесса
Наличие усадки

75. ПРОТИВОПОКАЗАНИЯ К ПРИМЕНЕНИЮ КОМПОЗИТОВ

повышенная чувствительность к компонентам
состава
невозможность соблюдения технологии
применения
плохая гигиена полости рта
близость к десне
декомпенсированное течение кариеса

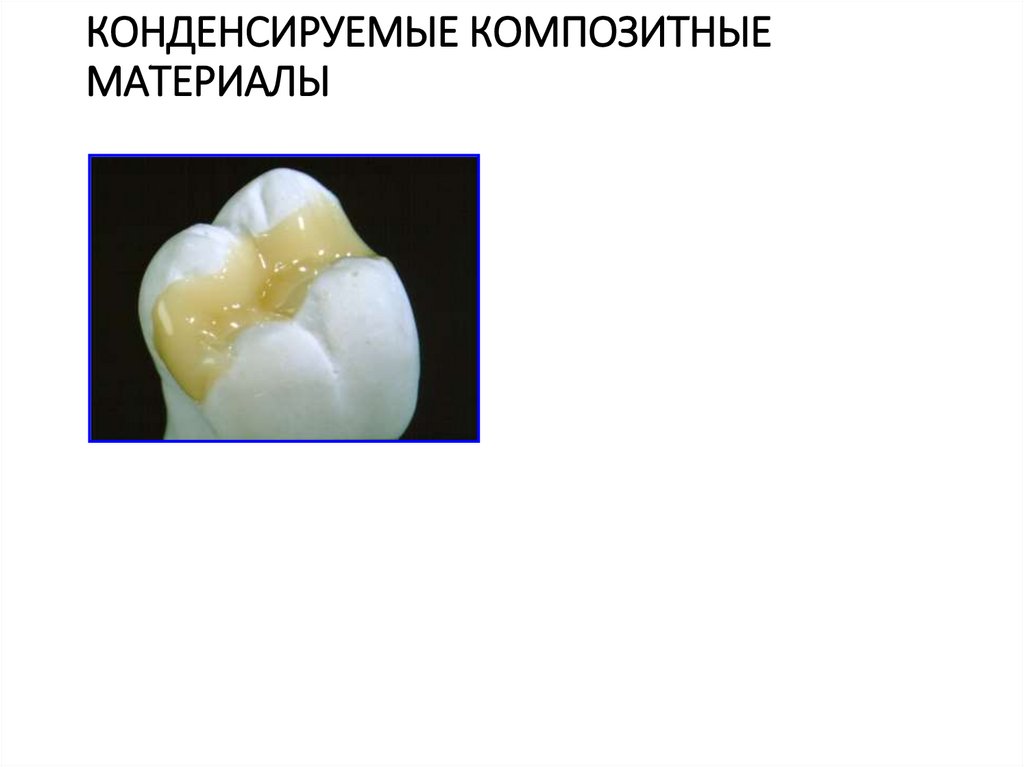

76. КОНДЕНСИРУЕМЫЕ КОМПОЗИТНЫЕ МАТЕРИАЛЫ

77. Текучие композиционные материалы

Изменение состава смолы
Уменьшение наполненности
Техника предварительной
полимеризации частиц

78. ПОКАЗАНИЯ

Минимально инвазивное
препарирование.
• Профилактическая герметизация, воздушнокинетическое препарирование, небольшой
Класс III, небольшой Класс IV
Эластичная подкладка под прямые
композитные реставрации.
Восстановление небольших дефектов
реставраций.
Герметизация фиссур
Блокирование поднутрений
Ремонт временных конструкций

79. Ормокеры

nОрганически модифицированная керамика
nОрганический компонент – многофункциональная матрица;
nНеорганический компонент – керамика, стекло.
nDefinite Core( Degussa), Admira (Voco), Ceram X (Dentsplay)

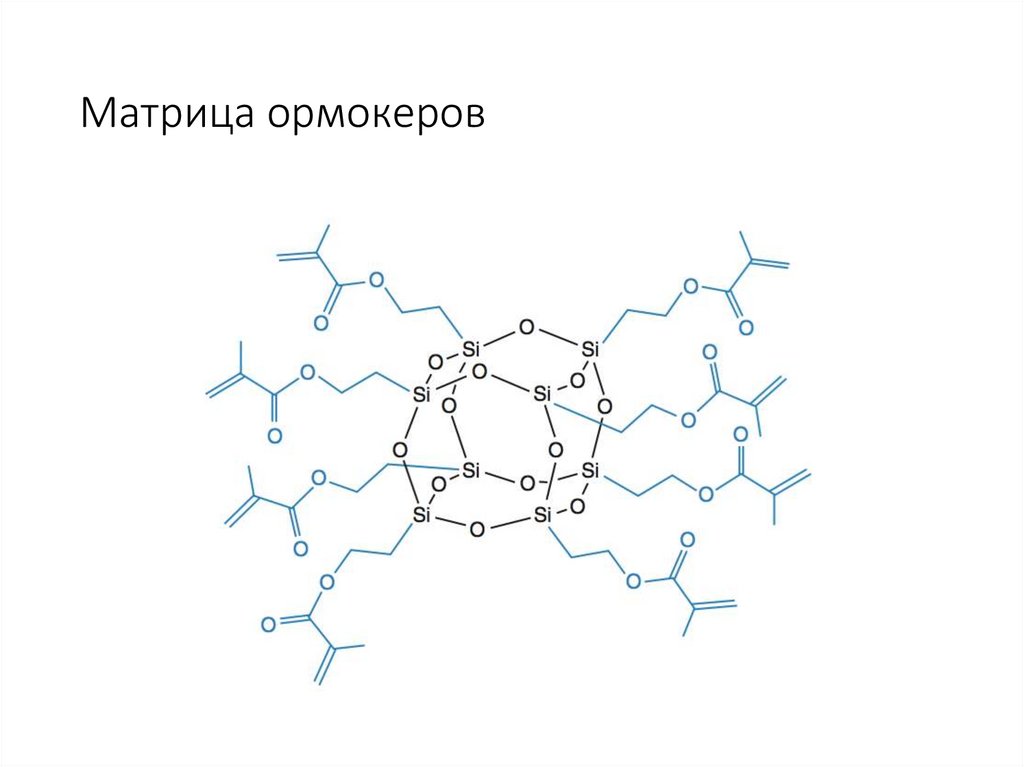

80. Матрица ормокеров

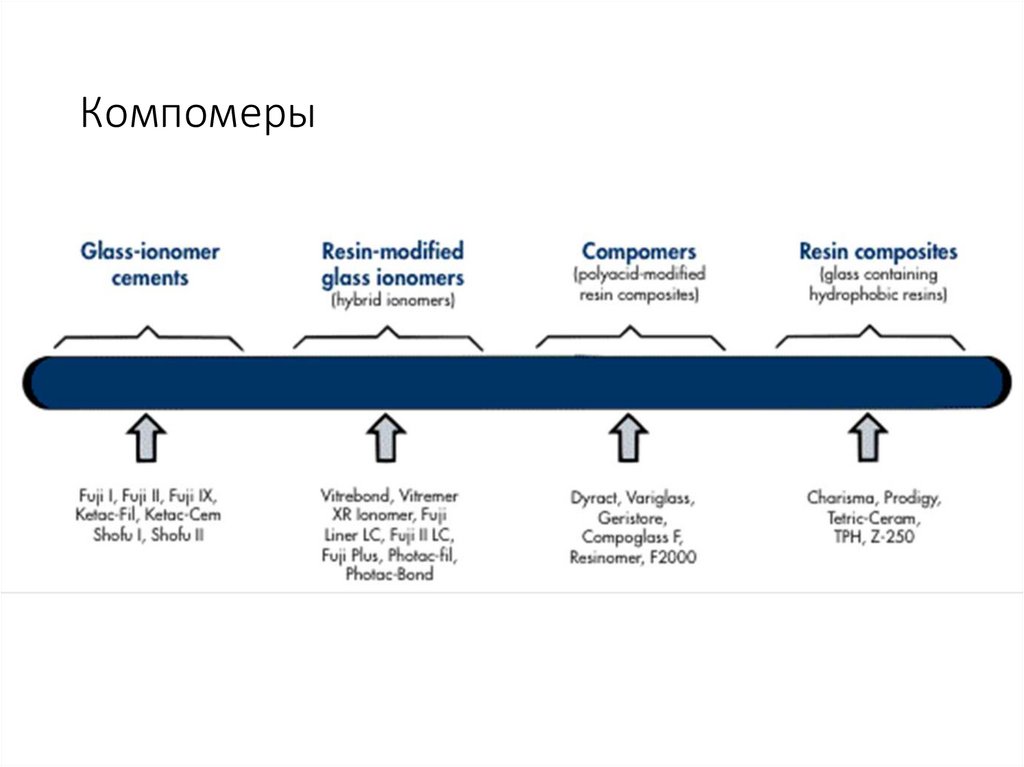

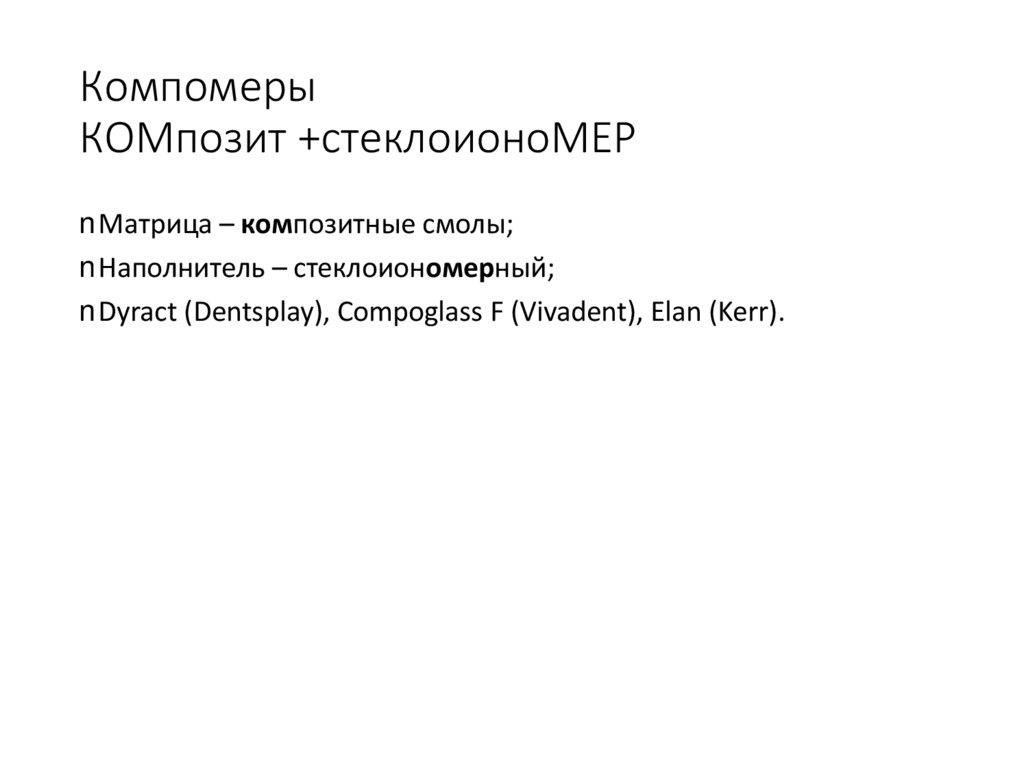

81. Компомеры КОМпозит +стеклоионоМЕР

nМатрица – композитные смолы;
nНаполнитель – стеклоиономерный;
nDyract (Dentsplay), Compoglass F (Vivadent), Elan (Kerr).

82. Компомеры

83. Успехов!
