Модернизация автомата включения света умного дома. Выпускная квалификационная работа

1. ГБПОУ «НРТК» Выпускная квалификационная работа Модернизация автомата включения света умного дома

Выполнил:
Сафонов Алексей
5РА-18-1уп
Руководитель:
Булатова Татьяна
Михайловна
г. Нижний Новгород
2023 г.

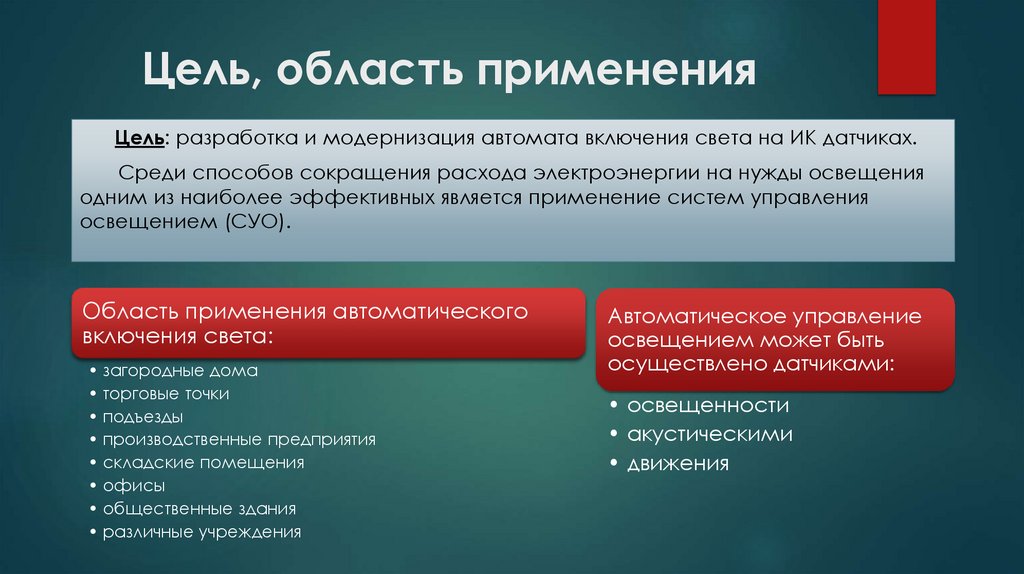

2. Цель, область применения

Цель: разработка и модернизация автомата включения света на ИК датчиках.
Среди способов сокращения расхода электроэнергии на нужды освещения
одним из наиболее эффективных является применение систем управления
освещением (СУО).
Область применения автоматического
включения света:
• загородные дома
• торговые точки
• подъезды
• производственные предприятия
• складские помещения
• офисы
• общественные здания
• различные учреждения
Автоматическое управление
освещением может быть
осуществлено датчиками:
• освещенности
• акустическими
• движения

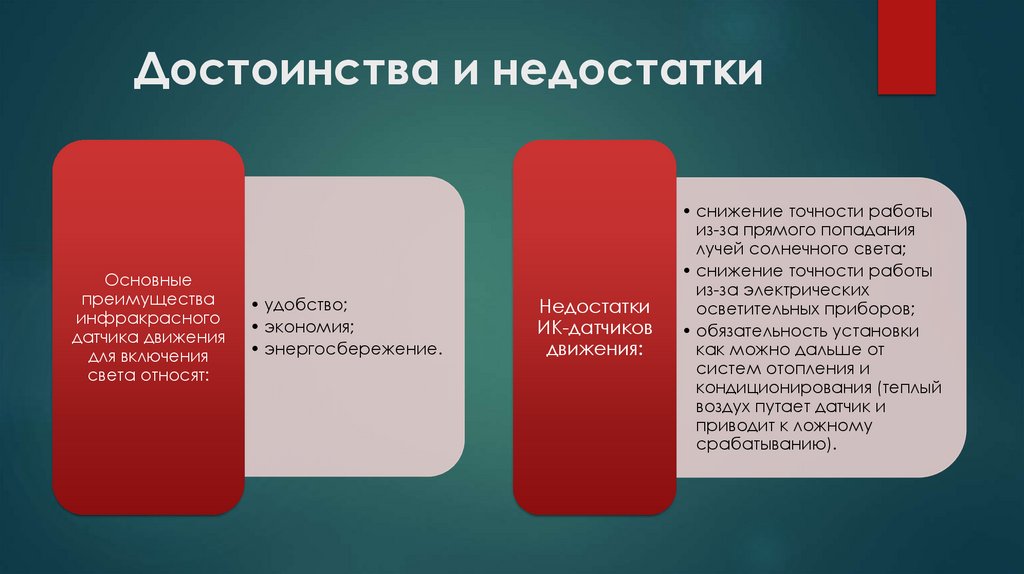

3. Достоинства и недостатки

Основные
преимущества
инфракрасного
датчика движения
для включения
света относят:
• удобство;
• экономия;
• энергосбережение.
Недостатки
ИК-датчиков
движения:
• снижение точности работы
из-за прямого попадания
лучей солнечного света;
• снижение точности работы
из-за электрических
осветительных приборов;
• обязательность установки
как можно дальше от
систем отопления и
кондиционирования (теплый
воздух путает датчик и
приводит к ложному
срабатыванию).

4. Функциональные узлы электрической схемы

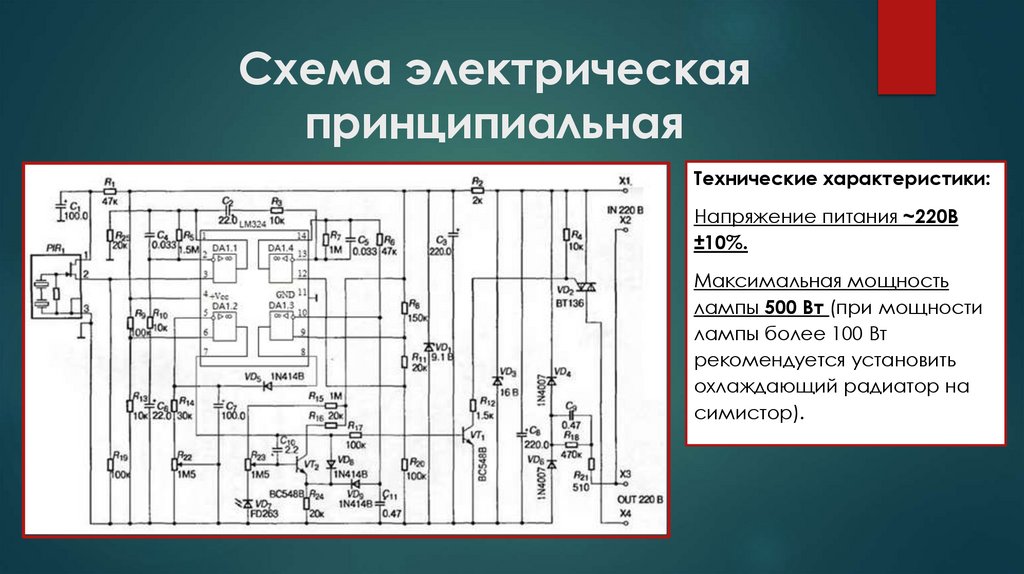

5. Схема электрическая принципиальная

Технические характеристики:
Напряжение питания ~220В
±10%.
Максимальная мощность
лампы 500 Вт (при мощности
лампы более 100 Вт
рекомендуется установить
охлаждающий радиатор на
симистор).

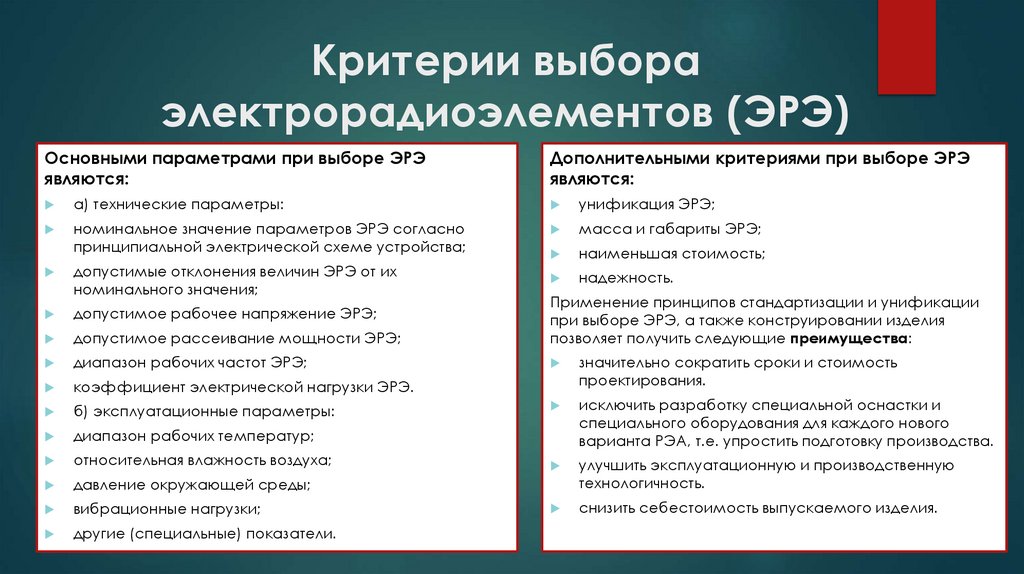

6. Критерии выбора электрорадиоэлементов (ЭРЭ)

Основными параметрами при выборе ЭРЭ
являются:
Дополнительными критериями при выборе ЭРЭ
являются:
а) технические параметры:
унификация ЭРЭ;
номинальное значение параметров ЭРЭ согласно
принципиальной электрической схеме устройства;
масса и габариты ЭРЭ;
наименьшая стоимость;
надежность.
допустимые отклонения величин ЭРЭ от их
номинального значения;
допустимое рабочее напряжение ЭРЭ;
допустимое рассеивание мощности ЭРЭ;
Применение принципов стандартизации и унификации
при выборе ЭРЭ, а также конструировании изделия
позволяет получить следующие преимущества:
диапазон рабочих частот ЭРЭ;
коэффициент электрической нагрузки ЭРЭ.
значительно сократить сроки и стоимость
проектирования.
б) эксплуатационные параметры:
диапазон рабочих температур;
исключить разработку специальной оснастки и
специального оборудования для каждого нового
варианта РЭА, т.е. упростить подготовку производства.
относительная влажность воздуха;
давление окружающей среды;
улучшить эксплуатационную и производственную
технологичность.
вибрационные нагрузки;
снизить себестоимость выпускаемого изделия.
другие (специальные) показатели.

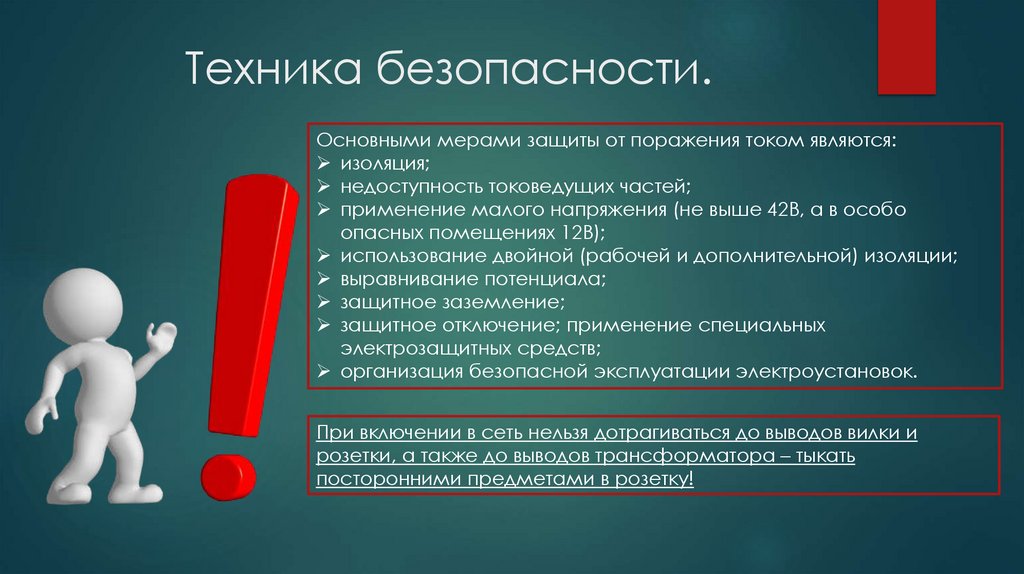

7. Техника безопасности.

Основными мерами защиты от поражения током являются:
изоляция;
недоступность токоведущих частей;
применение малого напряжения (не выше 42В, а в особо
опасных помещениях 12В);
использование двойной (рабочей и дополнительной) изоляции;
выравнивание потенциала;
защитное заземление;
защитное отключение; применение специальных
электрозащитных средств;
организация безопасной эксплуатации электроустановок.
При включении в сеть нельзя дотрагиваться до выводов вилки и
розетки, а также до выводов трансформатора – тыкать
посторонними предметами в розетку!

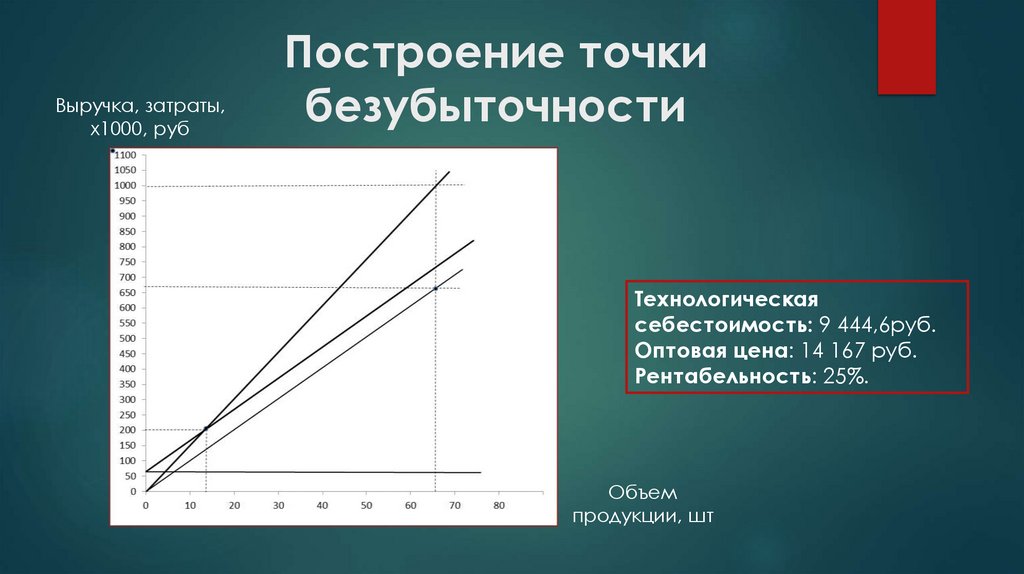

8. Построение точки безубыточности

Выручка, затраты,
x1000, руб
Построение точки
безубыточности
Технологическая
себестоимость: 9 444,6руб.
Оптовая цена: 14 167 руб.
Рентабельность: 25%.
Объем
продукции, шт

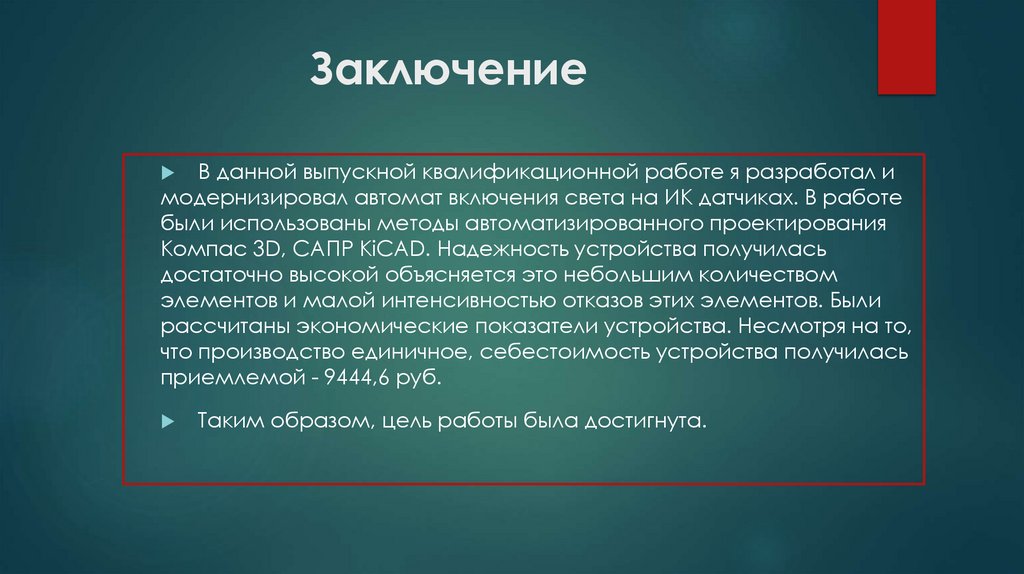

9. Заключение

В данной выпускной квалификационной работе я разработал и
модернизировал автомат включения света на ИК датчиках. В работе
были использованы методы автоматизированного проектирования
Компас 3D, САПР KiCAD. Надежность устройства получилась
достаточно высокой объясняется это небольшим количеством
элементов и малой интенсивностью отказов этих элементов. Были
рассчитаны экономические показатели устройства. Несмотря на то,
что производство единичное, себестоимость устройства получилась
приемлемой - 9444,6 руб.
Таким образом, цель работы была достигнута.

10. Спасибо за внимание!
