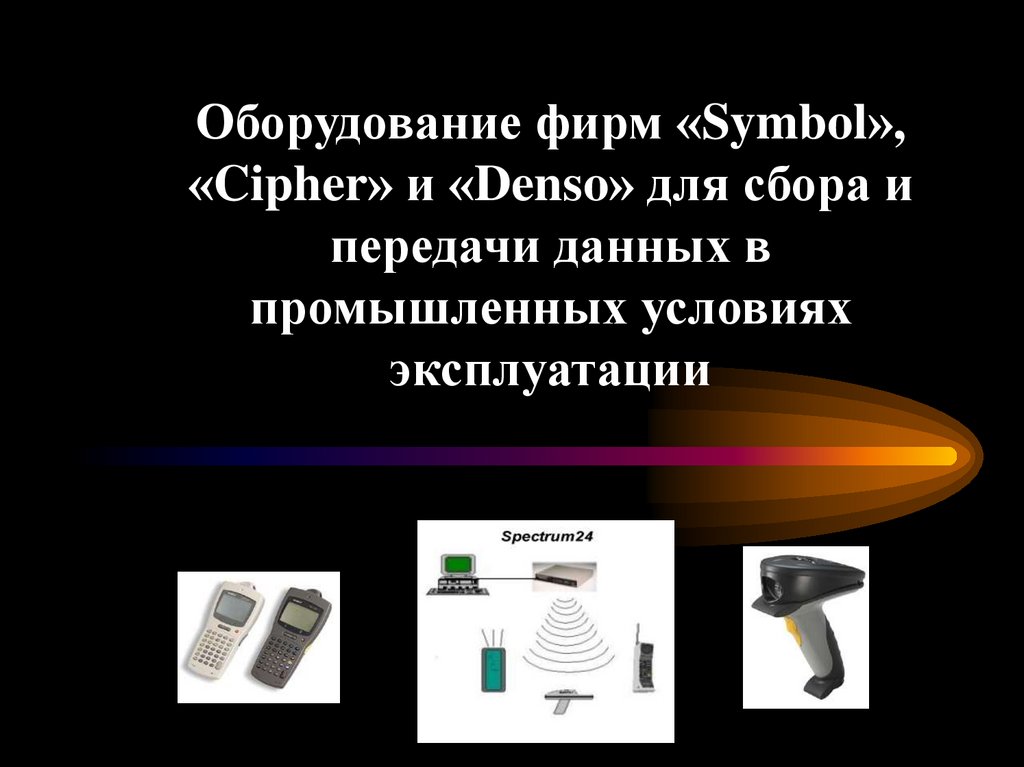

Оборудование фирм «Symbol», «Cipher» и «Denso» для сбора и передачи данных в промышленных условиях эксплуатации

1.

Оборудование фирм «Symbol»,
«Cipher» и «Denso» для сбора и
передачи данных в
промышленных условиях
эксплуатации

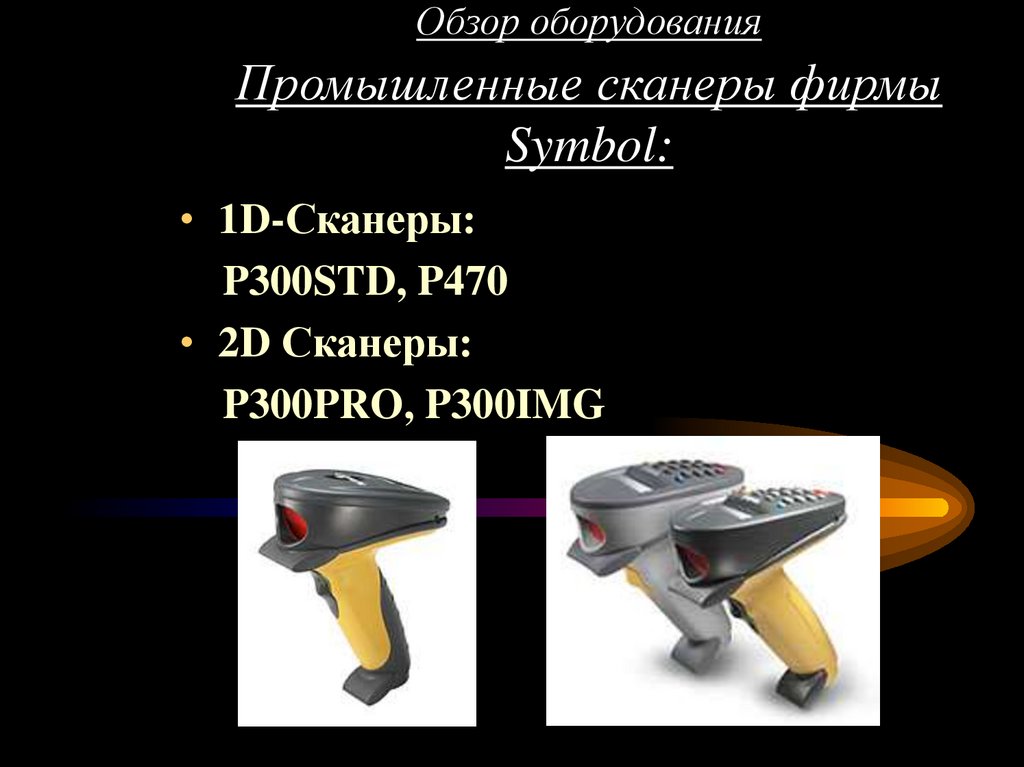

2. Обзор оборудования Промышленные сканеры фирмы Symbol:

• 1D-Сканеры:
P300STD, P470
• 2D Сканеры:
P300PRO, P300IMG

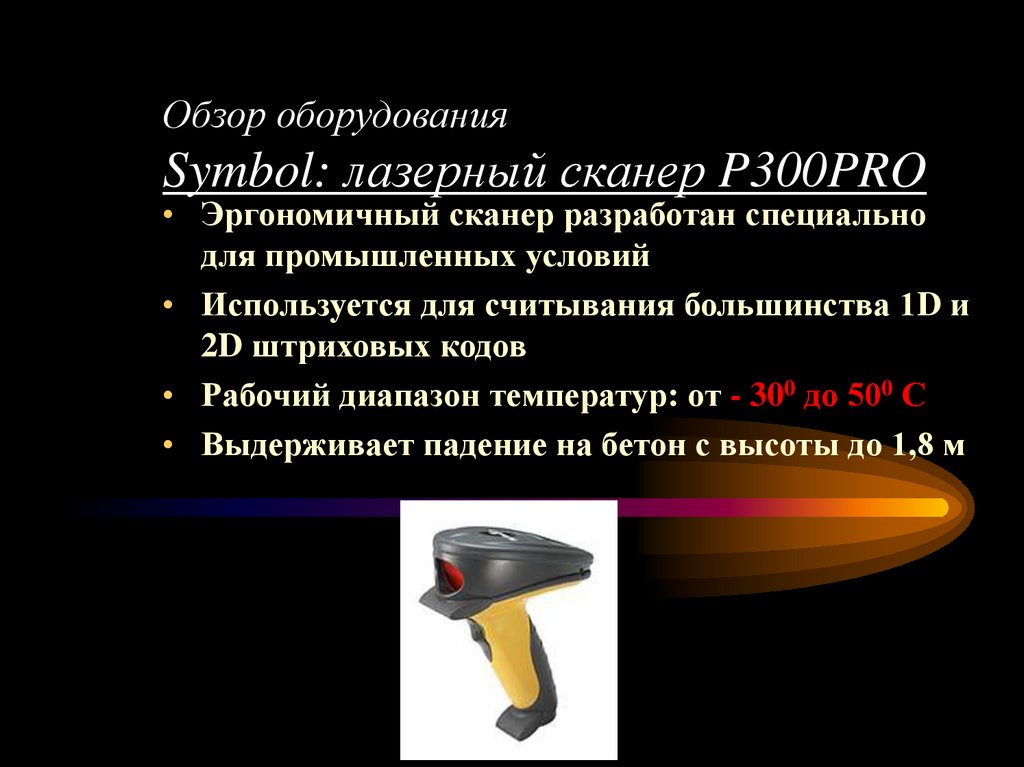

3. Обзор оборудования Symbol: лазерный сканер P300PRO

• Эргономичный сканер разработан специально
для промышленных условий
• Используется для считывания большинства 1D и
2D штриховых кодов
• Рабочий диапазон температур: от - 300 до 500 С
• Выдерживает падение на бетон с высоты до 1,8 м

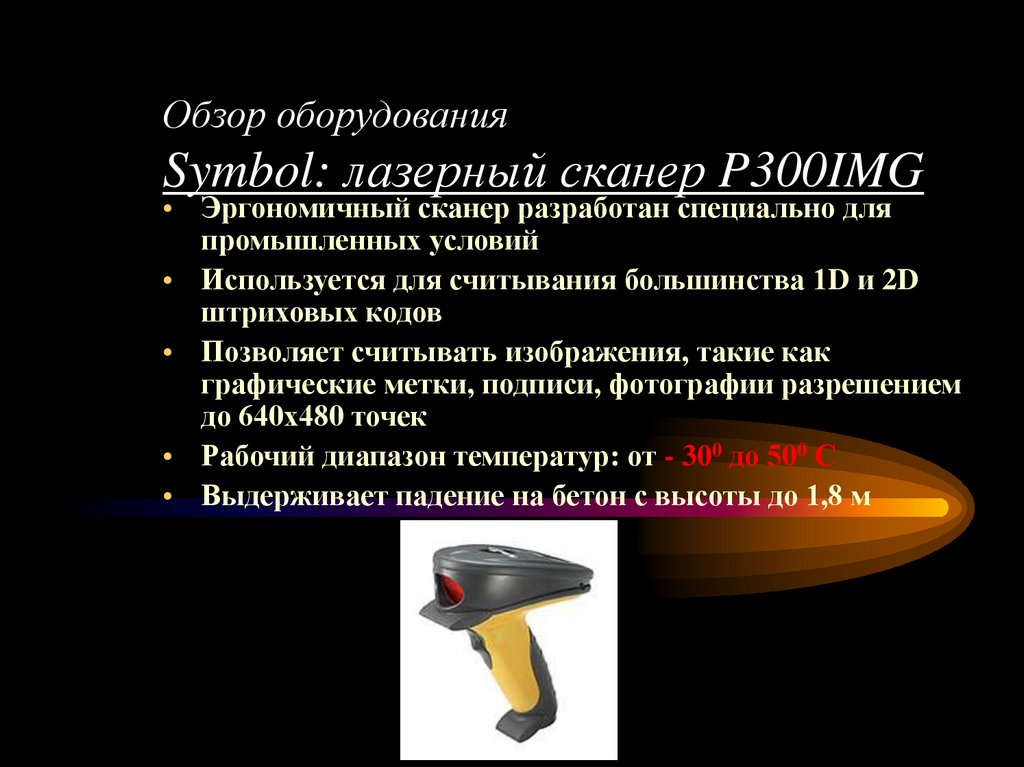

4. Обзор оборудования Symbol: лазерный сканер P300IMG

• Эргономичный сканер разработан специально для
промышленных условий
• Используется для считывания большинства 1D и 2D
штриховых кодов
• Позволяет считывать изображения, такие как
графические метки, подписи, фотографии разрешением
до 640х480 точек
• Рабочий диапазон температур: от - 300 до 500 С
• Выдерживает падение на бетон с высоты до 1,8 м

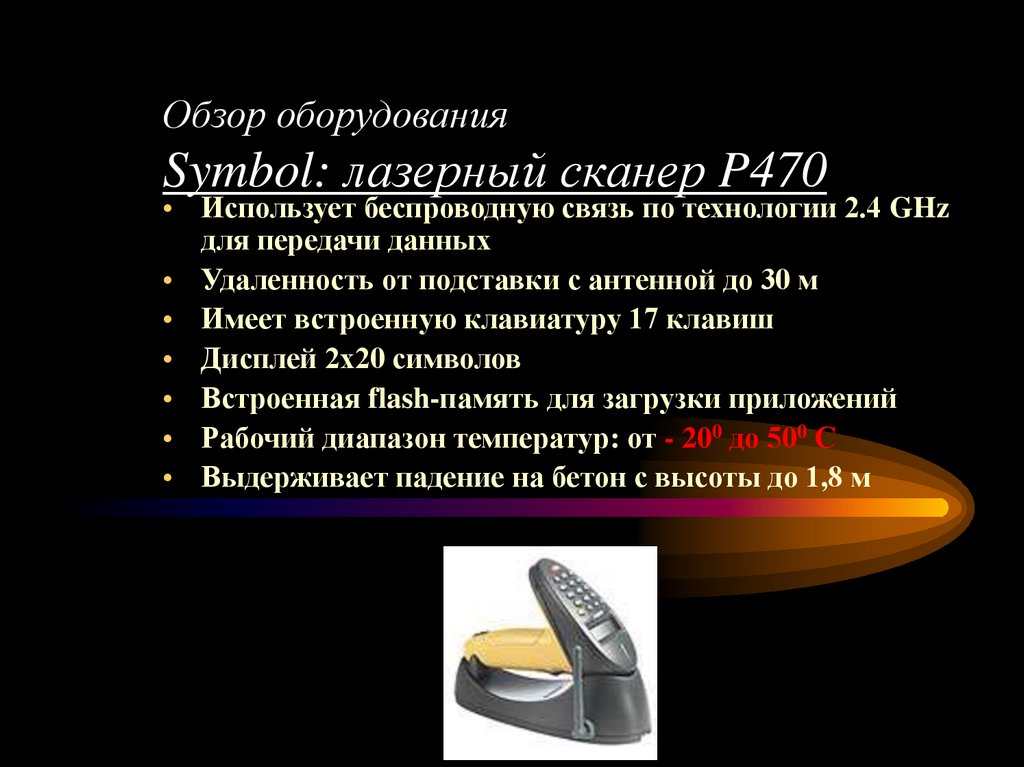

5. Обзор оборудования Symbol: лазерный сканер P470

• Использует беспроводную связь по технологии 2.4 GHz
для передачи данных
• Удаленность от подставки с антенной до 30 м
• Имеет встроенную клавиатуру 17 клавиш
• Дисплей 2х20 символов
• Встроенная flash-память для загрузки приложений
• Рабочий диапазон температур: от - 200 до 500 С
• Выдерживает падение на бетон с высоты до 1,8 м

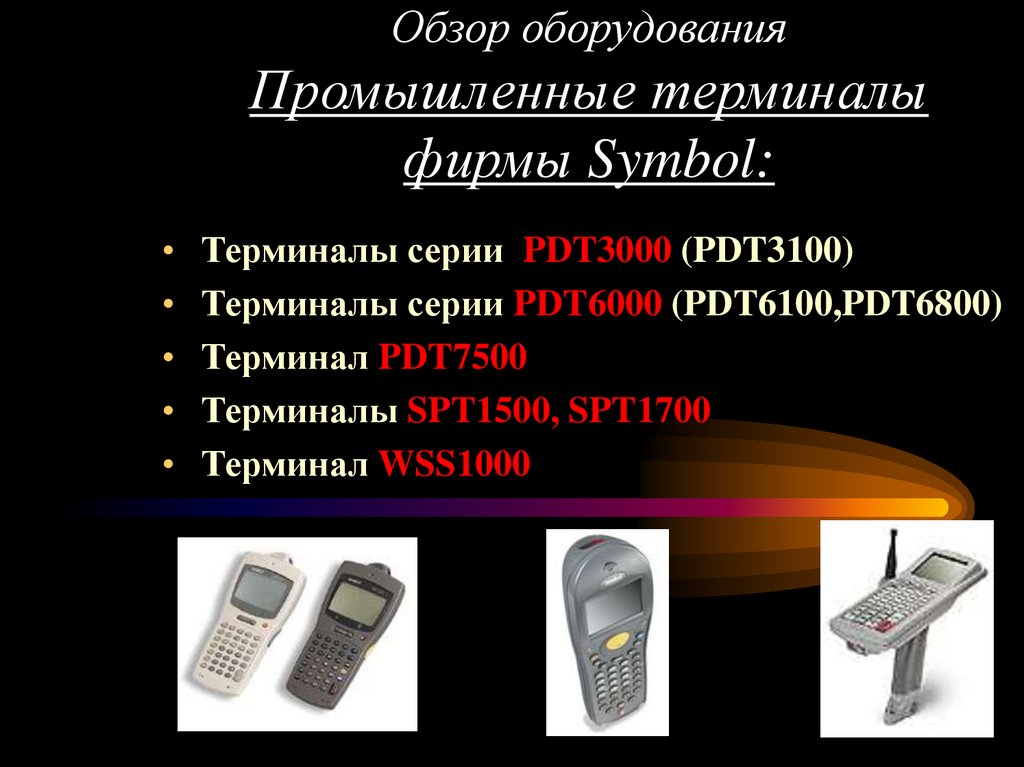

6. Обзор оборудования Промышленные терминалы фирмы Symbol:

• Терминалы серии PDT3000 (PDT3100)
• Терминалы серии PDT6000 (PDT6100,PDT6800)
• Терминал PDT7500
• Терминалы SPT1500, SPT1700
• Терминал WSS1000

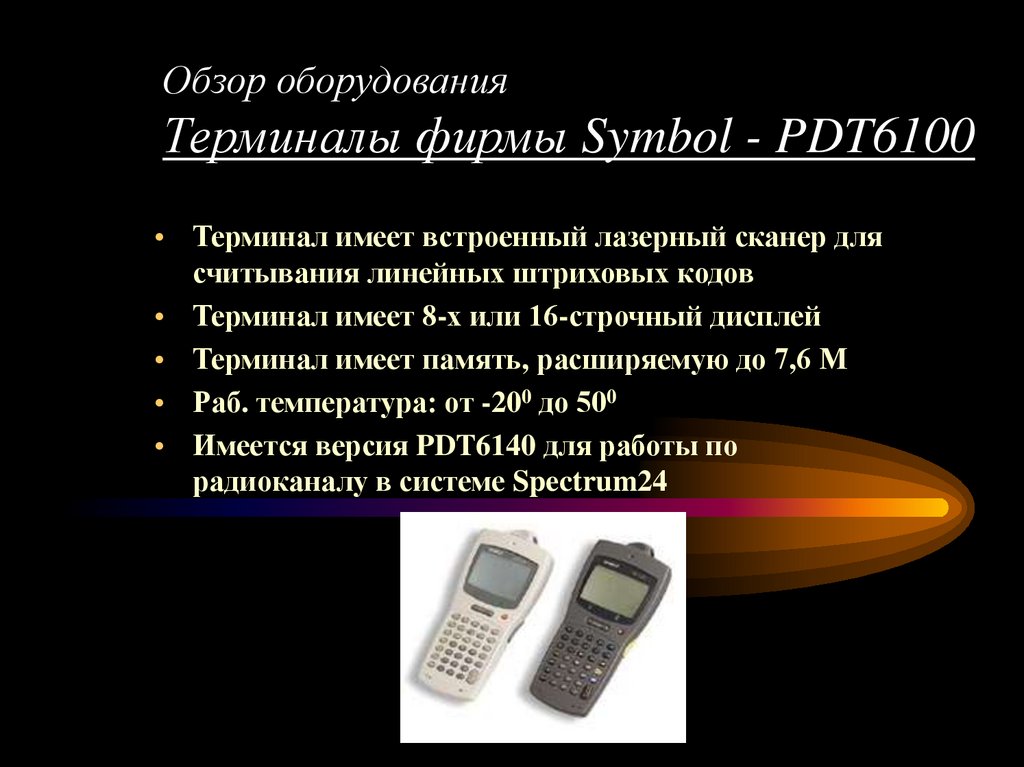

7. Обзор оборудования Терминалы фирмы Symbol - PDT6100

• Терминал имеет встроенный лазерный сканер для
считывания линейных штриховых кодов
• Терминал имеет 8-х или 16-строчный дисплей
• Терминал имеет память, расширяемую до 7,6 М
• Раб. температура: от -200 до 500
• Имеется версия PDT6140 для работы по
радиоканалу в системе Spectrum24

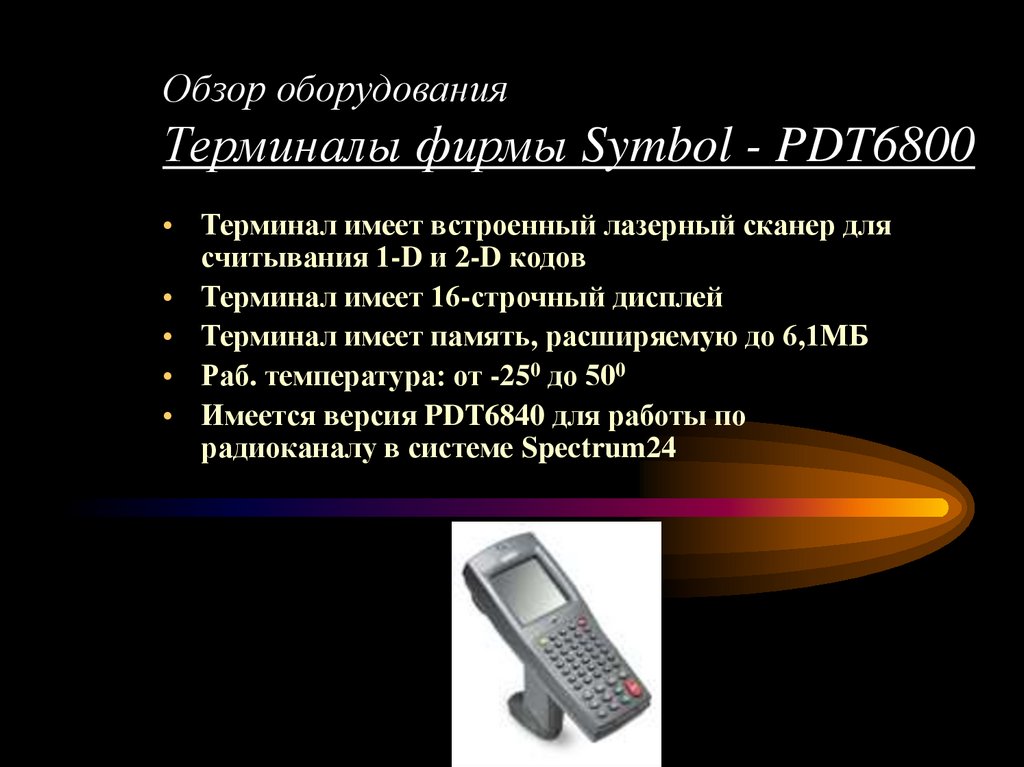

8. Обзор оборудования Терминалы фирмы Symbol - PDT6800

• Терминал имеет встроенный лазерный сканер для
считывания 1-D и 2-D кодов
• Терминал имеет 16-строчный дисплей
• Терминал имеет память, расширяемую до 6,1МБ
• Раб. температура: от -250 до 500
• Имеется версия PDT6840 для работы по
радиоканалу в системе Spectrum24

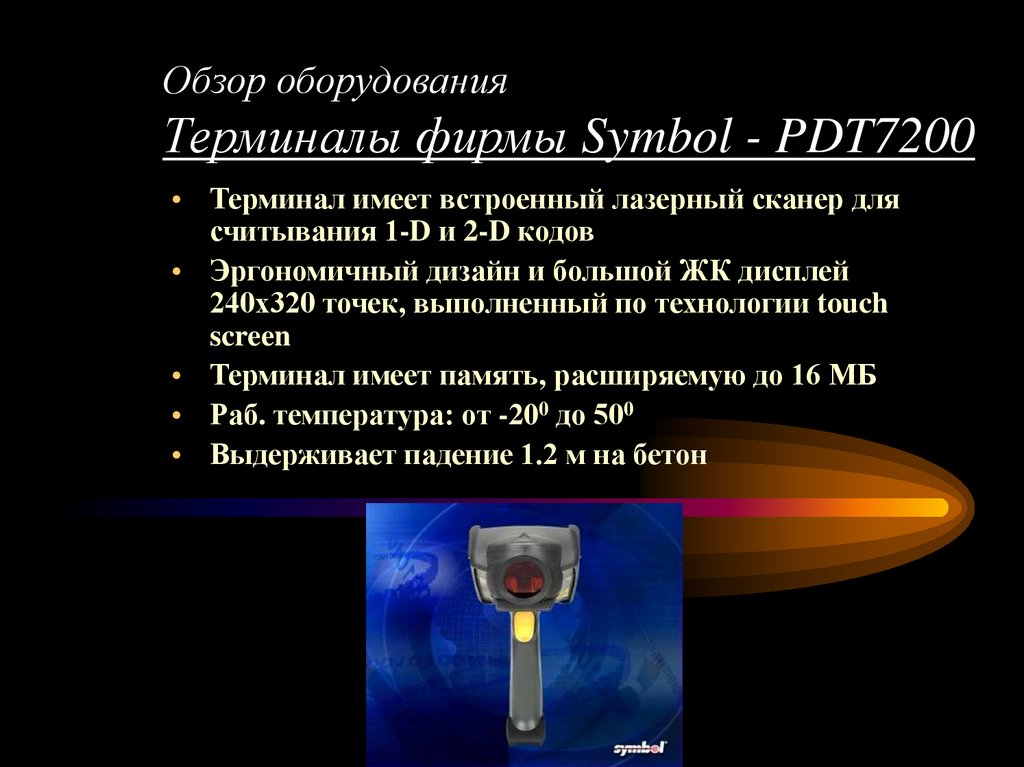

9. Обзор оборудования Терминалы фирмы Symbol - PDT7200

• Терминал имеет встроенный лазерный сканер для
считывания 1-D и 2-D кодов
• Эргономичный дизайн и большой ЖК дисплей
240х320 точек, выполненный по технологии touch
screen
• Терминал имеет память, расширяемую до 16 МБ
• Раб. температура: от -200 до 500
• Выдерживает падение 1.2 м на бетон

10. Обзор оборудования Терминалы фирмы Symbol - PDT7500

• Терминал имеет встроенный лазерный сканер для
считывания 1-D и 2-D кодов
• Терминал имеет 20-строчный дисплей (по 30
символов)
• Терминал имеет память, расширяемую до 16 МБ
• Раб. температура: от -250 до 500
• Имеется версия PDT7540 для работы по
радиоканалу в системе Spectrum24

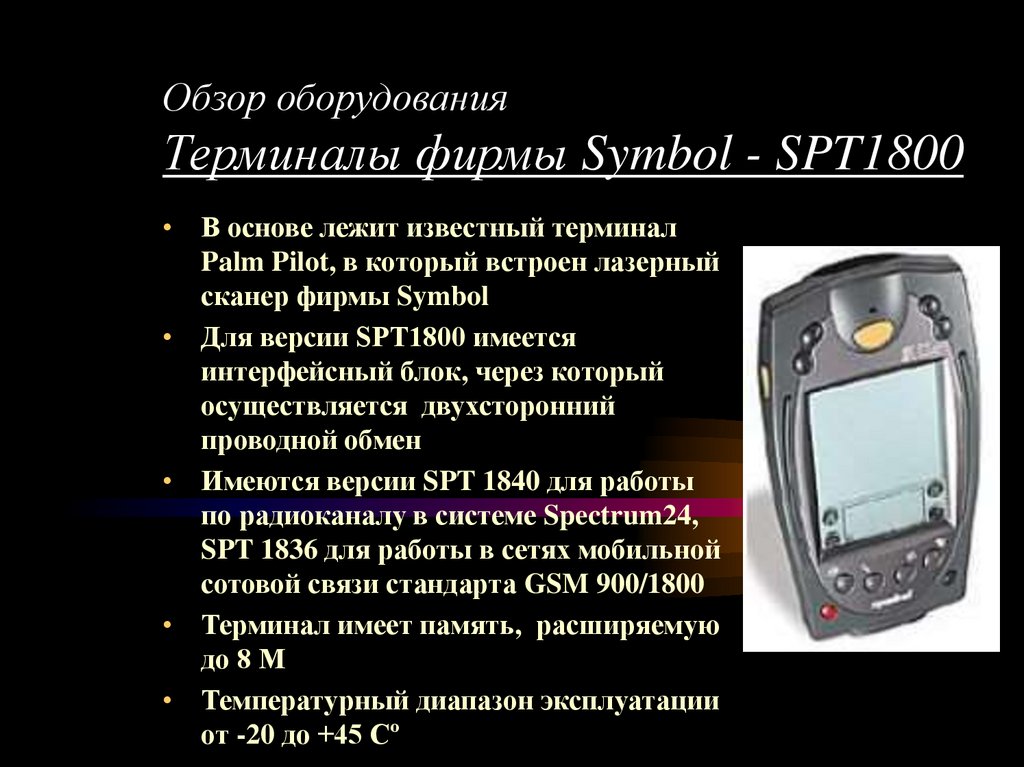

11. Обзор оборудования Терминалы фирмы Symbol - SPT1800

• В основе лежит известный терминал
Palm Pilot, в который встроен лазерный
сканер фирмы Symbol
• Для версии SPT1800 имеется
интерфейсный блок, через который
осуществляется двухсторонний
проводной обмен
• Имеются версии SPT 1840 для работы
по радиоканалу в системе Spectrum24,
SPT 1836 для работы в сетях мобильной
сотовой связи стандарта GSM 900/1800
• Терминал имеет память, расширяемую
до 8 М
• Температурный диапазон эксплуатации
от -20 до +45 Сº

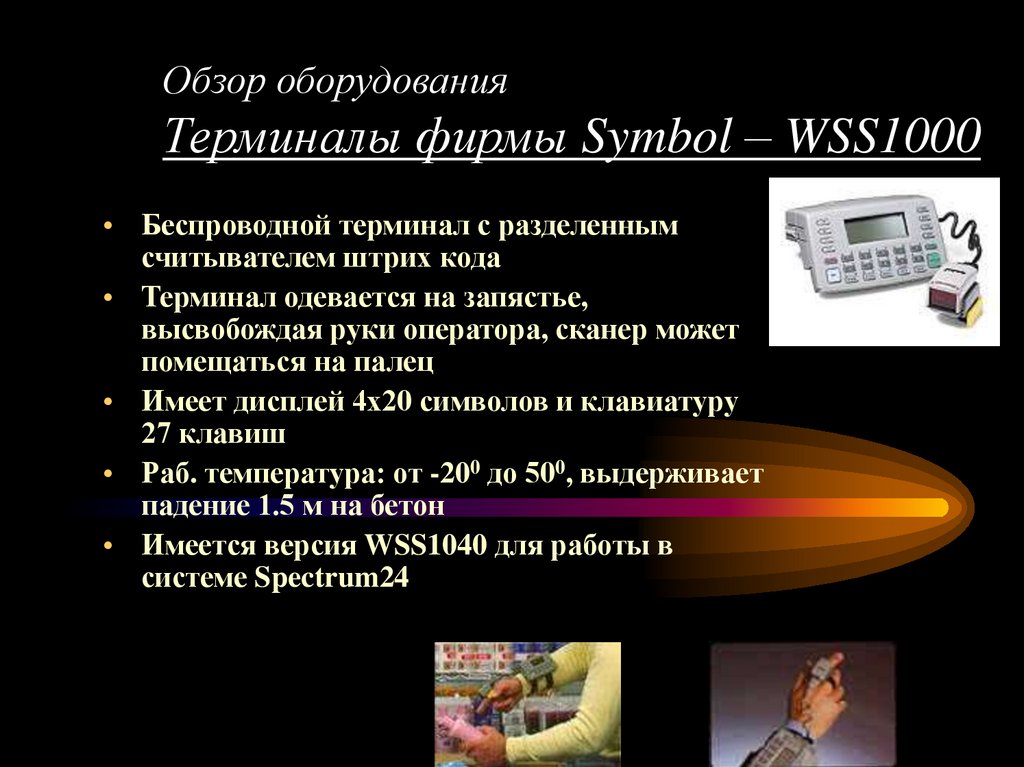

12. Обзор оборудования Терминалы фирмы Symbol – WSS1000

• Беспроводной терминал с разделенным
считывателем штрих кода
• Терминал одевается на запястье,
высвобождая руки оператора, сканер может
помещаться на палец
• Имеет дисплей 4х20 символов и клавиатуру
27 клавиш
• Раб. температура: от -200 до 500, выдерживает
падение 1.5 м на бетон
• Имеется версия WSS1040 для работы в
системе Spectrum24

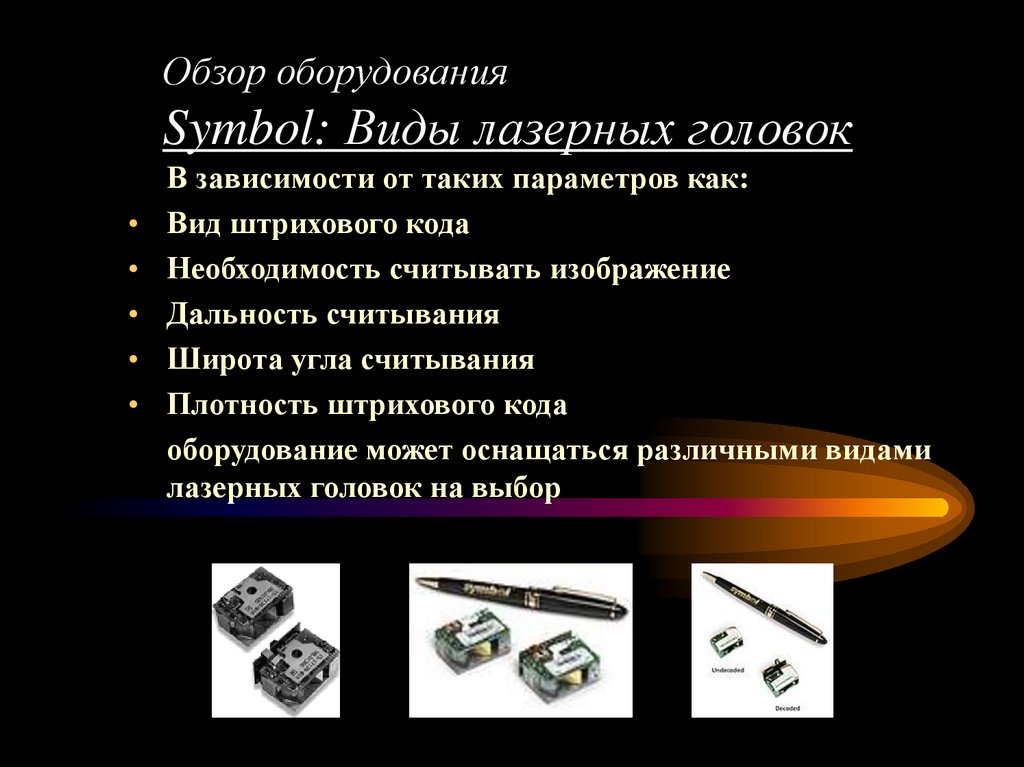

13. Обзор оборудования Symbol: Виды лазерных головок

В зависимости от таких параметров как:
Вид штрихового кода
Необходимость считывать изображение
Дальность считывания
Широта угла считывания
Плотность штрихового кода
оборудование может оснащаться различными видами
лазерных головок на выбор

14. Обзор оборудования Symbol: Беспроводные телефоны

• Беспроводной телефон NetVisio Phone
• Беспроводной телефон NetVisio Data
Phone

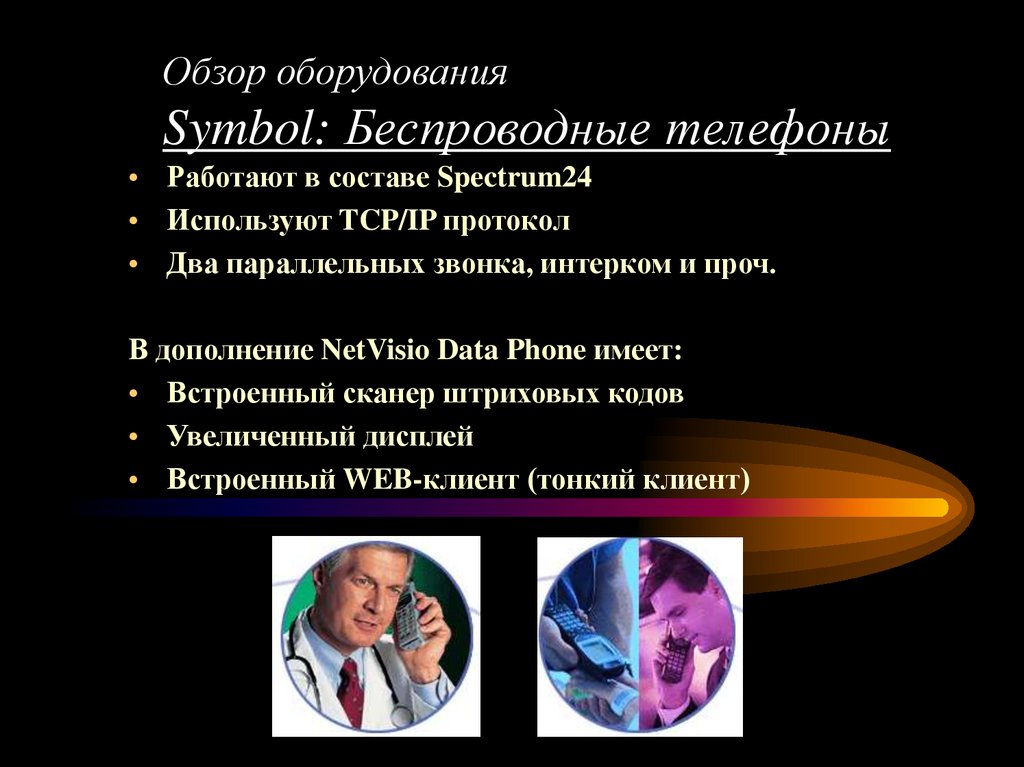

15. Обзор оборудования Symbol: Беспроводные телефоны

• Работают в составе Spectrum24
• Используют TCP/IP протокол
• Два параллельных звонка, интерком и проч.
В дополнение NetVisio Data Phone имеет:
• Встроенный сканер штриховых кодов
• Увеличенный дисплей
• Встроенный WEB-клиент (тонкий клиент)

16. Обзор оборудования Терминалы фирмы Cipher:

• Терминал CPT 711
• Терминал CPT 720

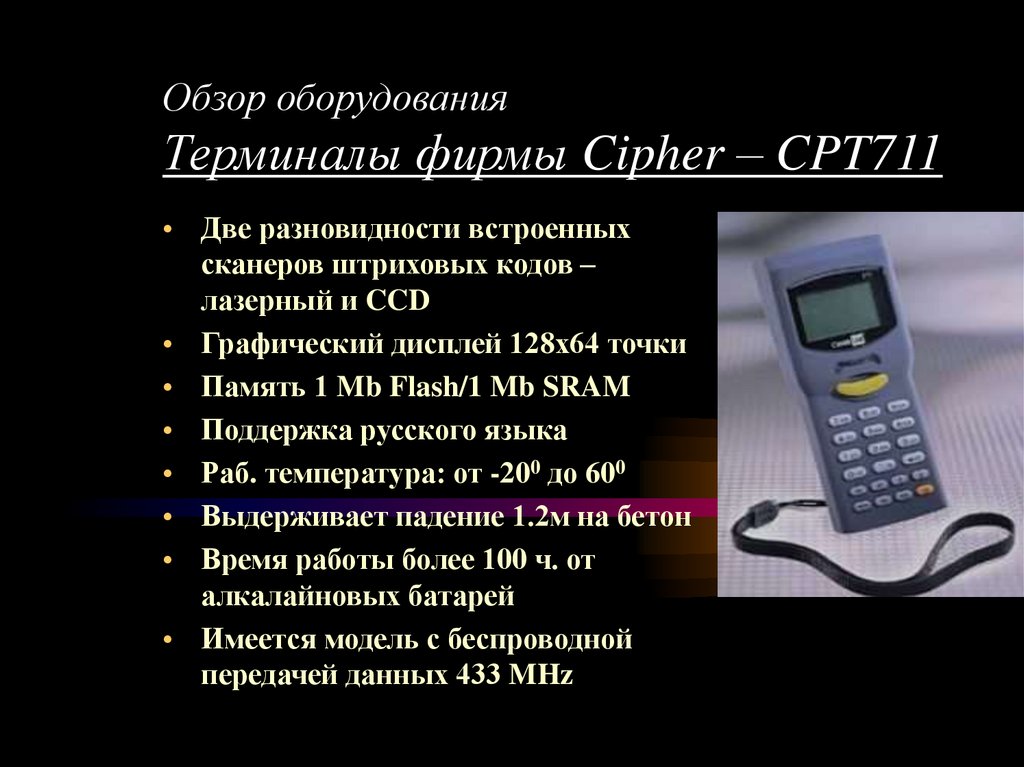

17. Обзор оборудования Терминалы фирмы Cipher – CPT711

• Две разновидности встроенных
сканеров штриховых кодов –
лазерный и CCD
• Графический дисплей 128х64 точки
• Память 1 Mb Flash/1 Mb SRAM
• Поддержка русского языка
• Раб. температура: от -200 до 600
• Выдерживает падение 1.2м на бетон
• Время работы более 100 ч. от
алкалайновых батарей
• Имеется модель с беспроводной
передачей данных 433 MHz

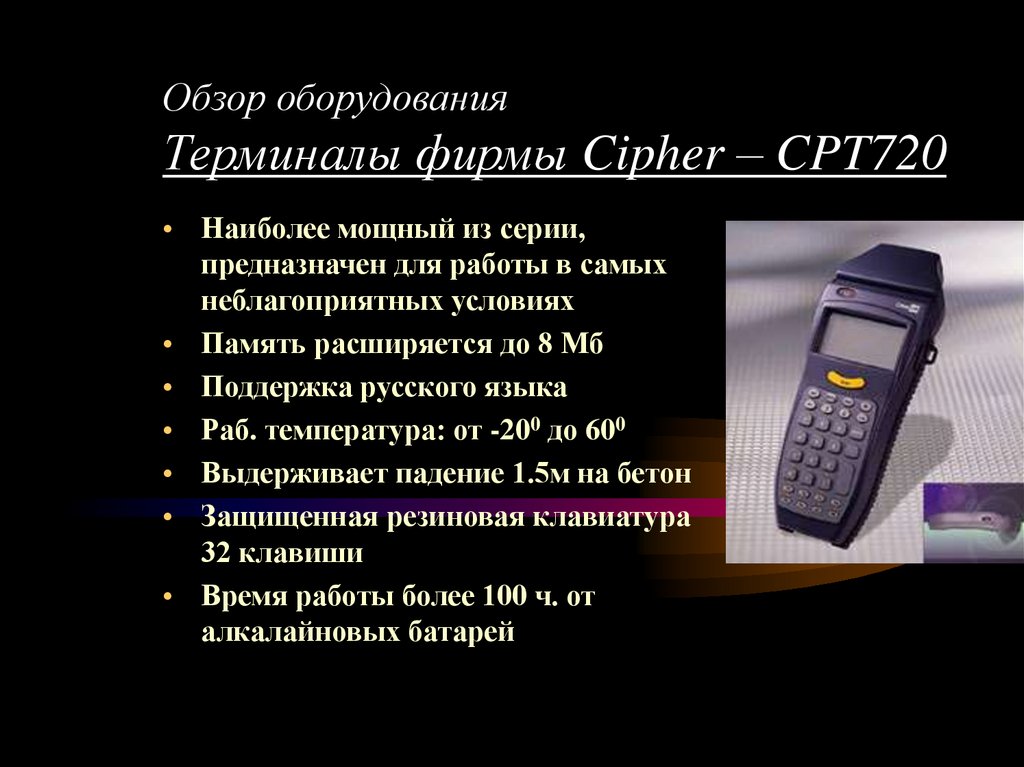

18. Обзор оборудования Терминалы фирмы Cipher – CPT720

• Наиболее мощный из серии,
предназначен для работы в самых
неблагоприятных условиях
• Память расширяется до 8 Мб
• Поддержка русского языка
• Раб. температура: от -200 до 600
• Выдерживает падение 1.5м на бетон
• Защищенная резиновая клавиатура
32 клавиши
• Время работы более 100 ч. от
алкалайновых батарей

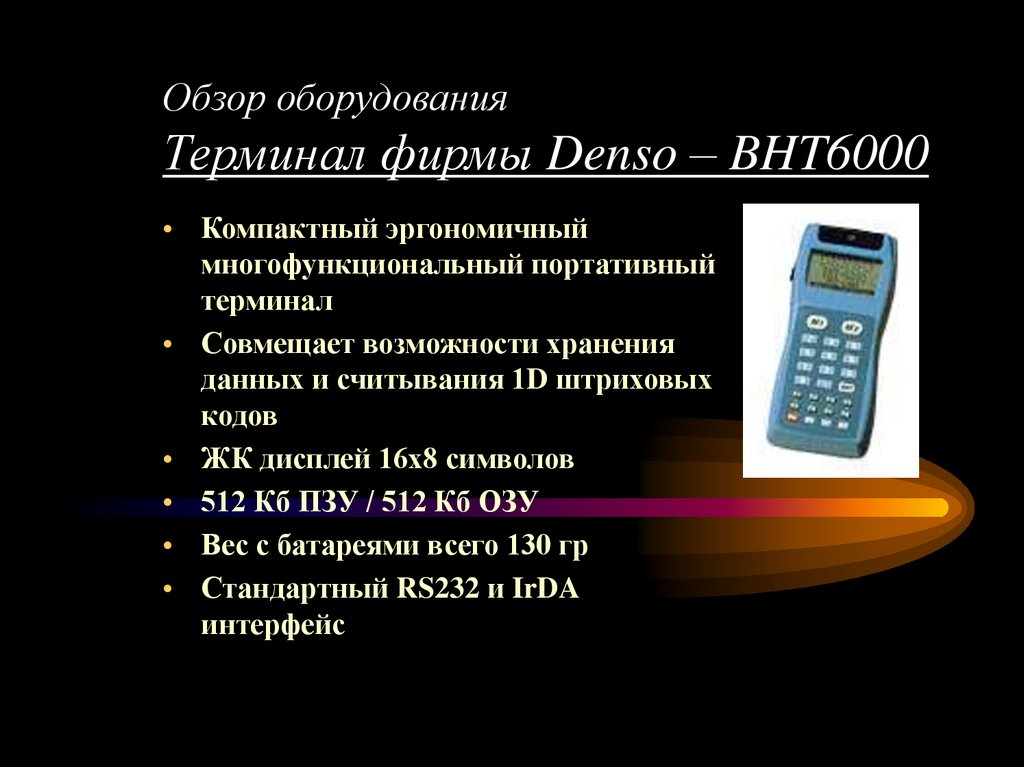

19. Обзор оборудования Терминал фирмы Denso – BHT6000

• Компактный эргономичный
многофункциональный портативный
терминал
• Совмещает возможности хранения
данных и считывания 1D штриховых
кодов
• ЖК дисплей 16х8 символов
• 512 Кб ПЗУ / 512 Кб ОЗУ
• Вес с батареями всего 130 гр
• Стандартный RS232 и IrDA
интерфейс

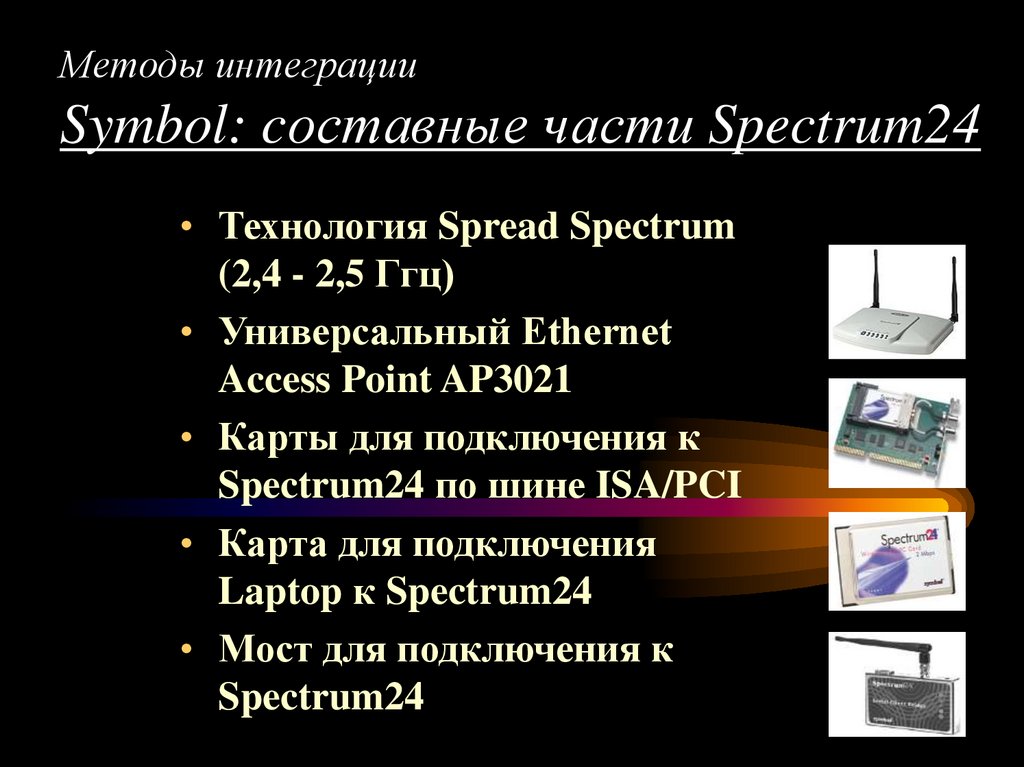

20. Методы интеграции Symbol: cоставные части Spectrum24

• Технология Spread Spectrum
(2,4 - 2,5 Ггц)
• Универсальный Ethernet
Access Point AP3021
• Карты для подключения к
Spectrum24 по шине ISA/PCI
• Карта для подключения
Laptop к Spectrum24
• Мост для подключения к
Spectrum24

21.

Методы интеграции - устройства последовательного доступа
Архитектура системы Spectrum-24:
Сервер
Ethernet
АР3021
Промышленные весы
CB-3021
АР3021
Терминалы
