Почвенная электрохимическая коррозия

1. ПОЧВЕННАЯ ЭЛЕКТРОХИМИЧЕСКАЯ КОРРОЗИЯ

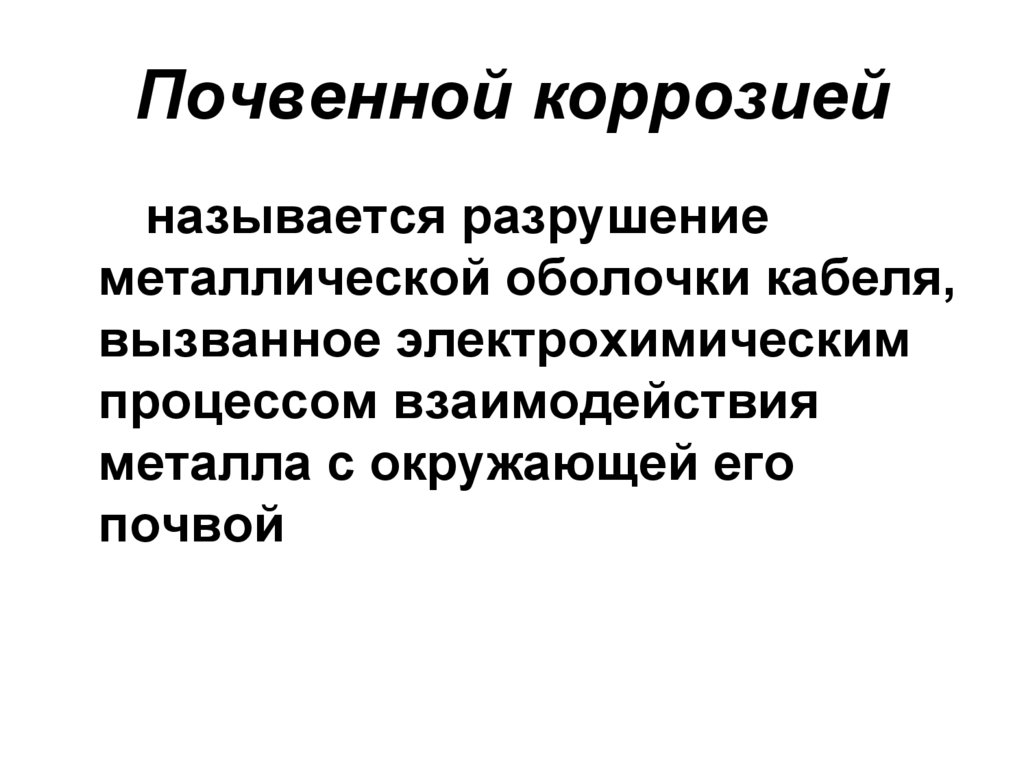

2. Почвенной коррозией

называется разрушение
металлической оболочки кабеля,
вызванное электрохимическим
процессом взаимодействия
металла с окружающей его
почвой

3.

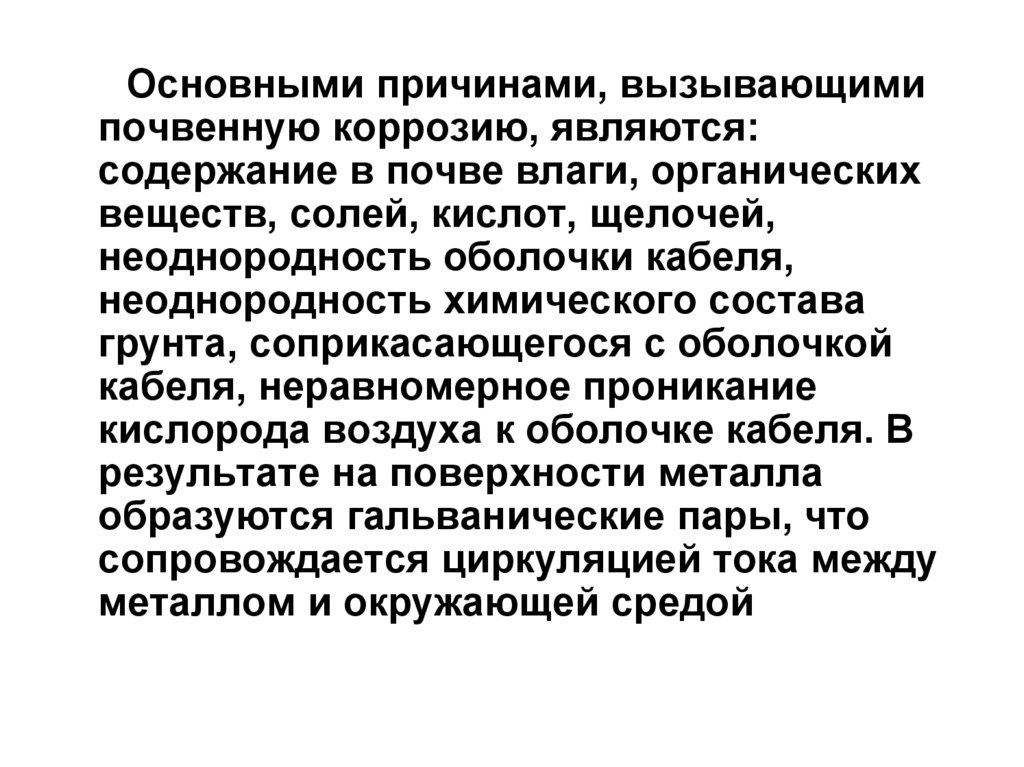

Основными причинами, вызывающими
почвенную коррозию, являются:
содержание в почве влаги, органических
веществ, солей, кислот, щелочей,
неоднородность оболочки кабеля,
неоднородность химического состава
грунта, соприкасающегося с оболочкой
кабеля, неравномерное проникание
кислорода воздуха к оболочке кабеля. В
результате на поверхности металла
образуются гальванические пары, что
сопровождается циркуляцией тока между
металлом и окружающей средой

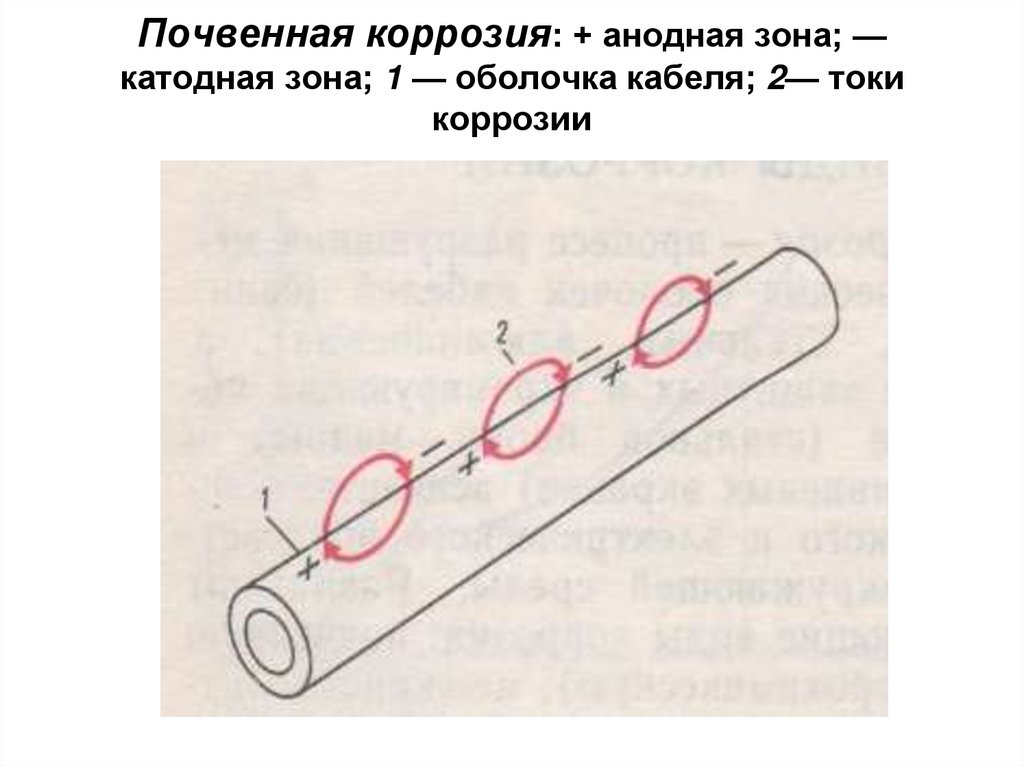

4. Почвенная коррозия: + анодная зона; — катодная зона; 1 — оболочка кабеля; 2— токи коррозии

5.

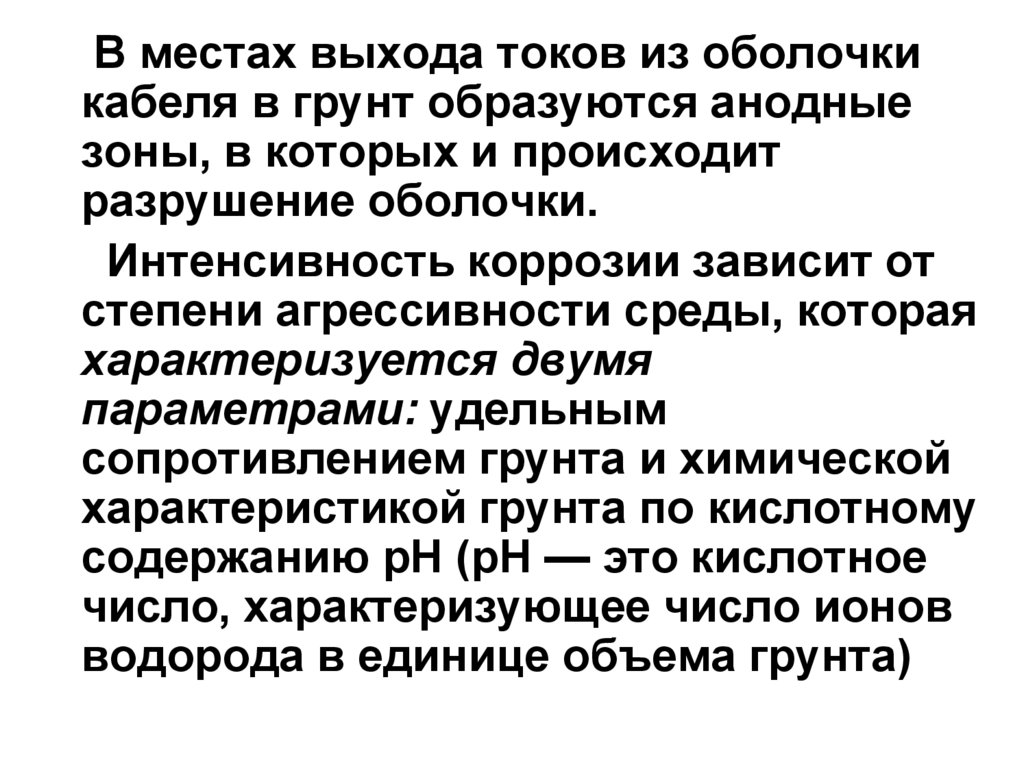

В местах выхода токов из оболочки
кабеля в грунт образуются анодные
зоны, в которых и происходит
разрушение оболочки.
Интенсивность коррозии зависит от
степени агрессивности среды, которая
характеризуется двумя
параметрами: удельным
сопротивлением грунта и химической
характеристикой грунта по кислотному
содержанию pH (pH — это кислотное
число, характеризующее число ионов
водорода в единице объема грунта)

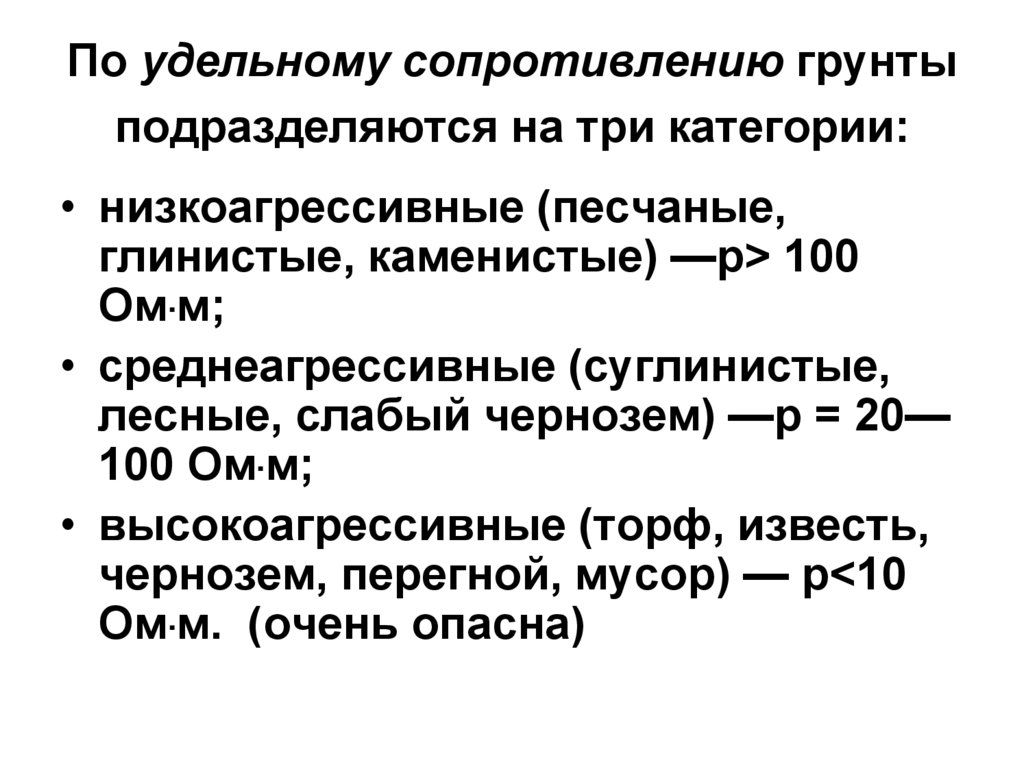

6. По удельному сопротивлению грунты подразделяются на три категории:

• низкоагрессивные (песчаные,
глинистые, каменистые) —р> 100
Ом.м;
• среднеагрессивные (суглинистые,
лесные, слабый чернозем) —р = 20—
100 Ом.м;
• высокоагрессивные (торф, известь,
чернозем, перегной, мусор) — р<10
Ом.м. (очень опасна)

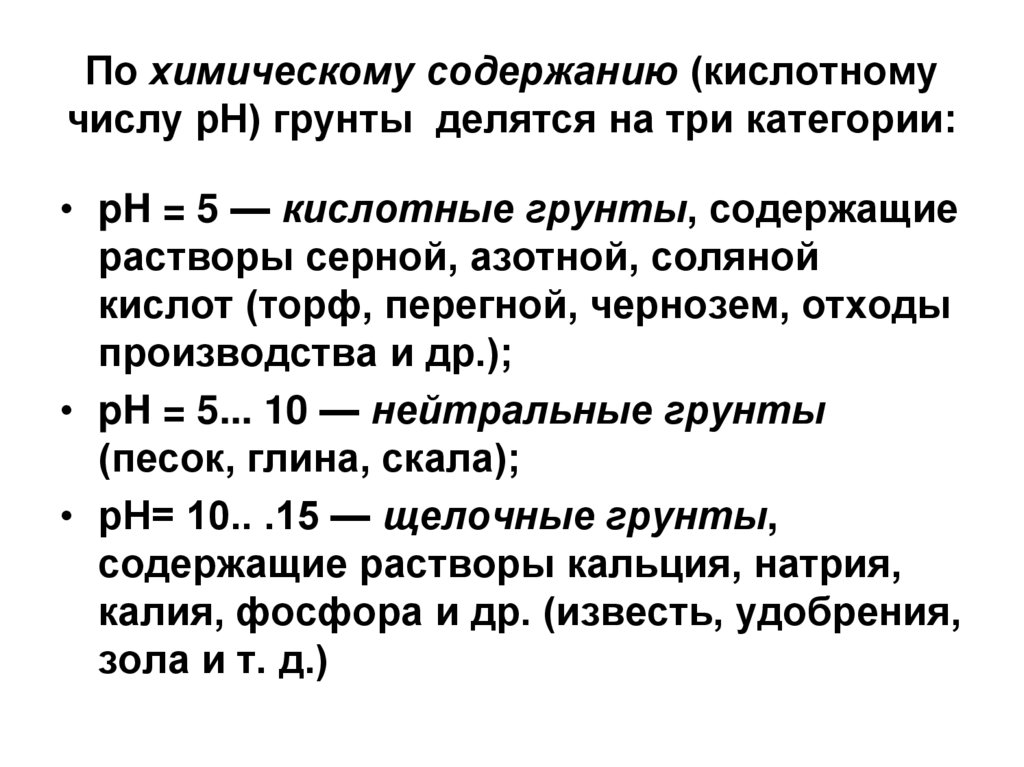

7. По химическому содержанию (кислотному числу pH) грунты делятся на три категории:

• pH = 5 — кислотные грунты, содержащие
растворы серной, азотной, соляной
кислот (торф, перегной, чернозем, отходы
производства и др.);
• pH = 5... 10 — нейтральные грунты
(песок, глина, скала);
• рН= 10.. .15 — щелочные грунты,
содержащие растворы кальция, натрия,
калия, фосфора и др. (известь, удобрения,
зола и т. д.)

8. Подверженность коррозии различных металлов:I— кислотный грунт; II—нейтральный; III— щелочный

Подверженность коррозии различных
металлов:I— кислотный грунт; II—
нейтральный; III— щелочный

9.

Различные металлы по-разному
ведут себя в различных грунтах.
Свинец разрушается главным
образом в щелочных средах, а
также в кислотных средах при
потенциале выше —1,5 В.
Алюминий подвержен весьма
интенсивной коррозии в обеих
средах. На сталь весьма
агрессивно действует кислотная
среда и меньше влияет щелочная
