Программы для составления электрических схем (Тема 4.6)

1.

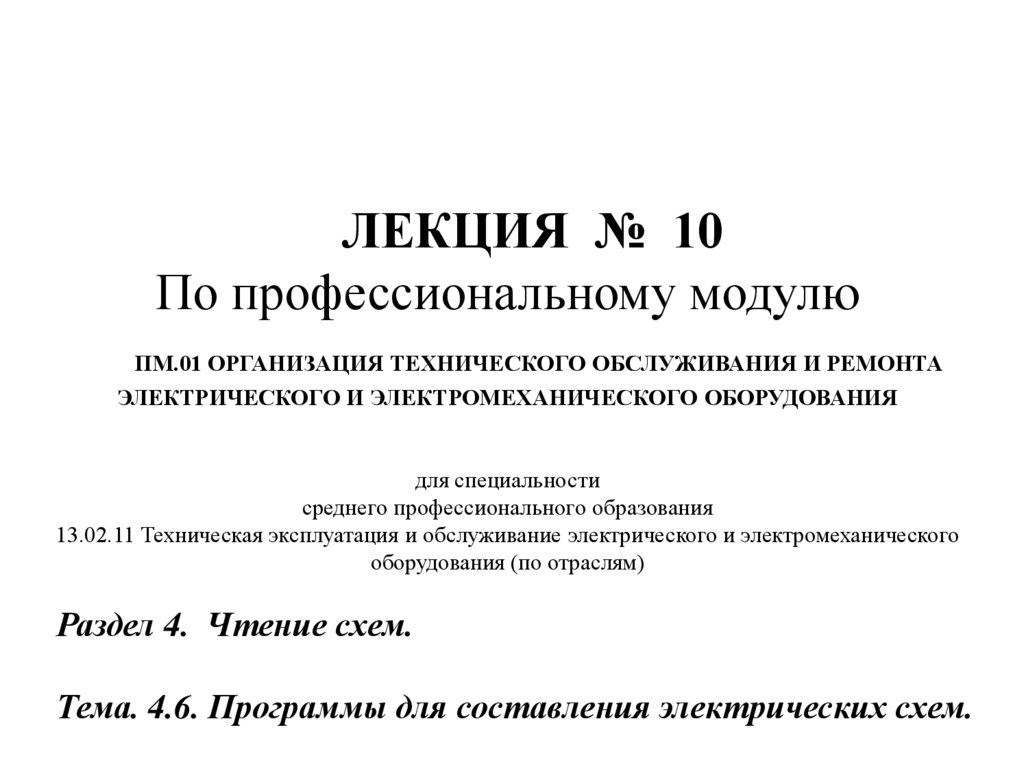

ЛЕКЦИЯ № 10
По профессиональному модулю
ПМ.01 ОРГАНИЗАЦИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА
ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОМЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ
для специальности
среднего профессионального образования
13.02.11 Техническая эксплуатация и обслуживание электрического и электромеханического
оборудования (по отраслям)
Раздел 4. Чтение схем.
Тема. 4.6. Программы для составления электрических схем.

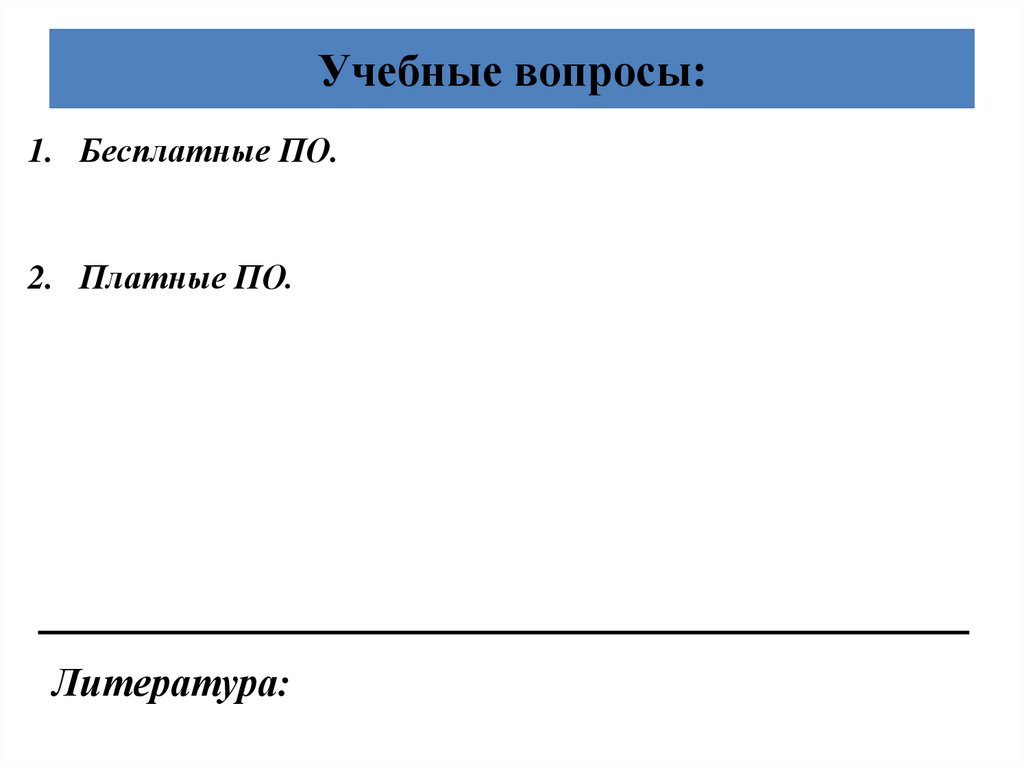

2. Учебные вопросы:

1. Бесплатные ПО.
2. Платные ПО.
Литература:

3.

4.

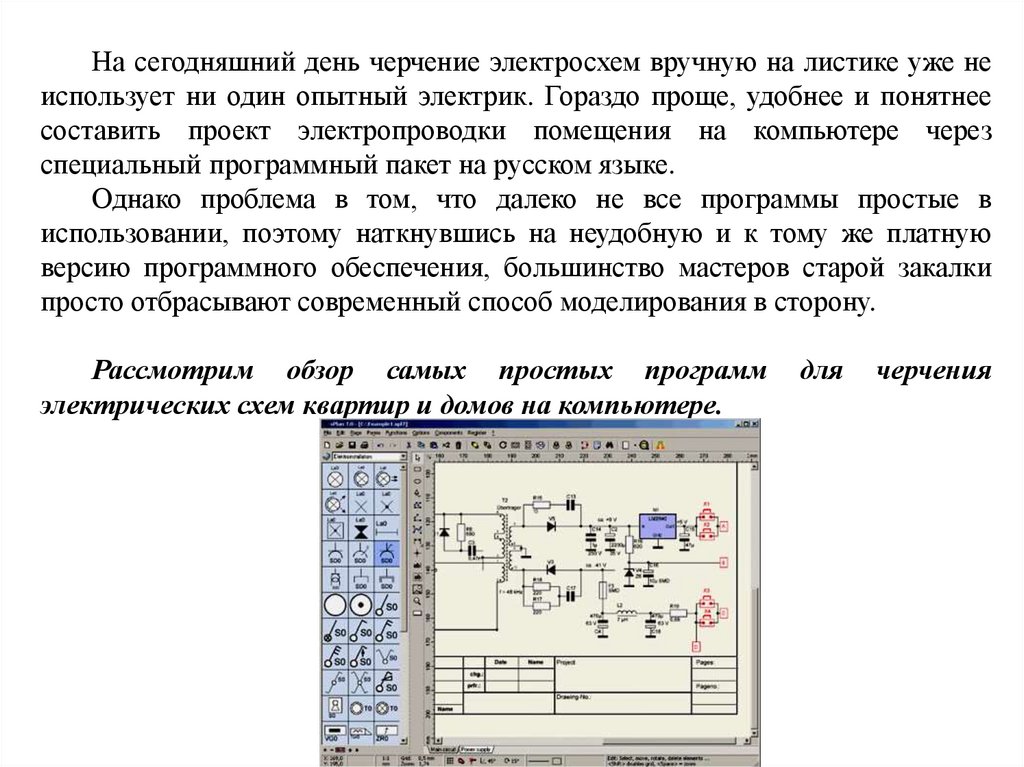

На сегодняшний день черчение электросхем вручную на листике уже не
использует ни один опытный электрик. Гораздо проще, удобнее и понятнее
составить проект электропроводки помещения на компьютере через
специальный программный пакет на русском языке.
Однако проблема в том, что далеко не все программы простые в
использовании, поэтому наткнувшись на неудобную и к тому же платную
версию программного обеспечения, большинство мастеров старой закалки
просто отбрасывают современный способ моделирования в сторону.
Рассмотрим обзор самых простых программ
электрических схем квартир и домов на компьютере.
для
черчения

5.

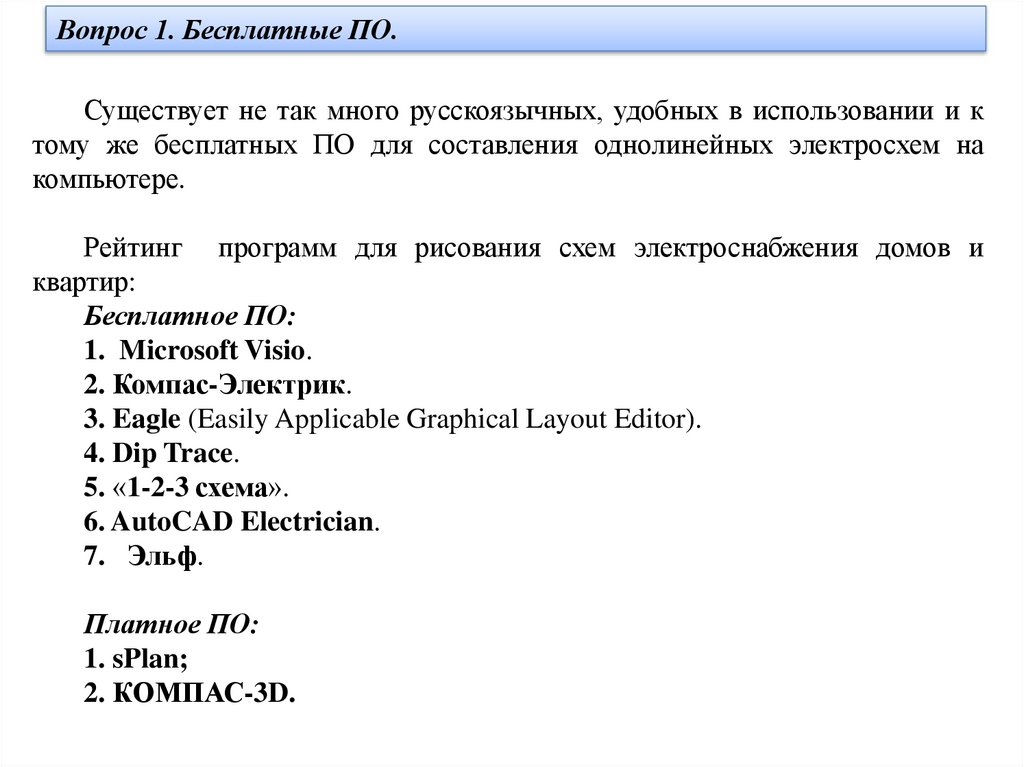

Вопрос 1. Бесплатные ПО.
Существует не так много русскоязычных, удобных в использовании и к
тому же бесплатных ПО для составления однолинейных электросхем на
компьютере.
Рейтинг программ для рисования схем электроснабжения домов и
квартир:
Бесплатное ПО:
1. Microsoft Visio.
2. Компас-Электрик.
3. Eagle (Easily Applicable Graphical Layout Editor).
4. Dip Trace.
5. «1-2-3 схема».
6. AutoCAD Electrician.
7. Эльф.
Платное ПО:
1. sPlan;
2. КОМПАС-3D.

6.

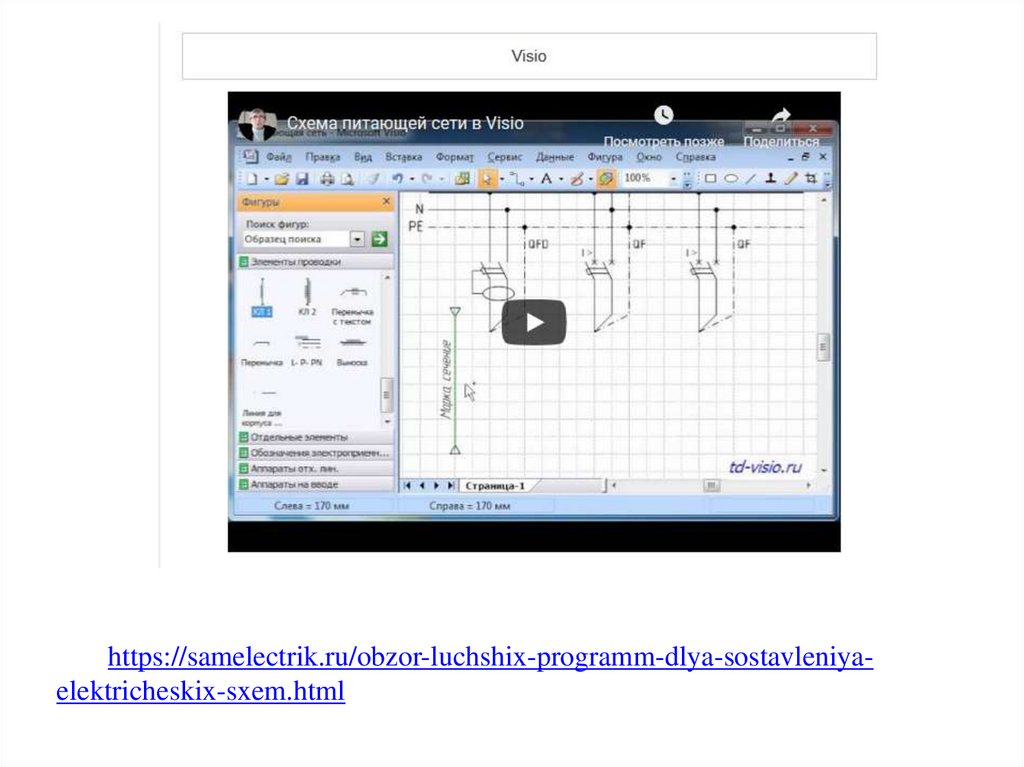

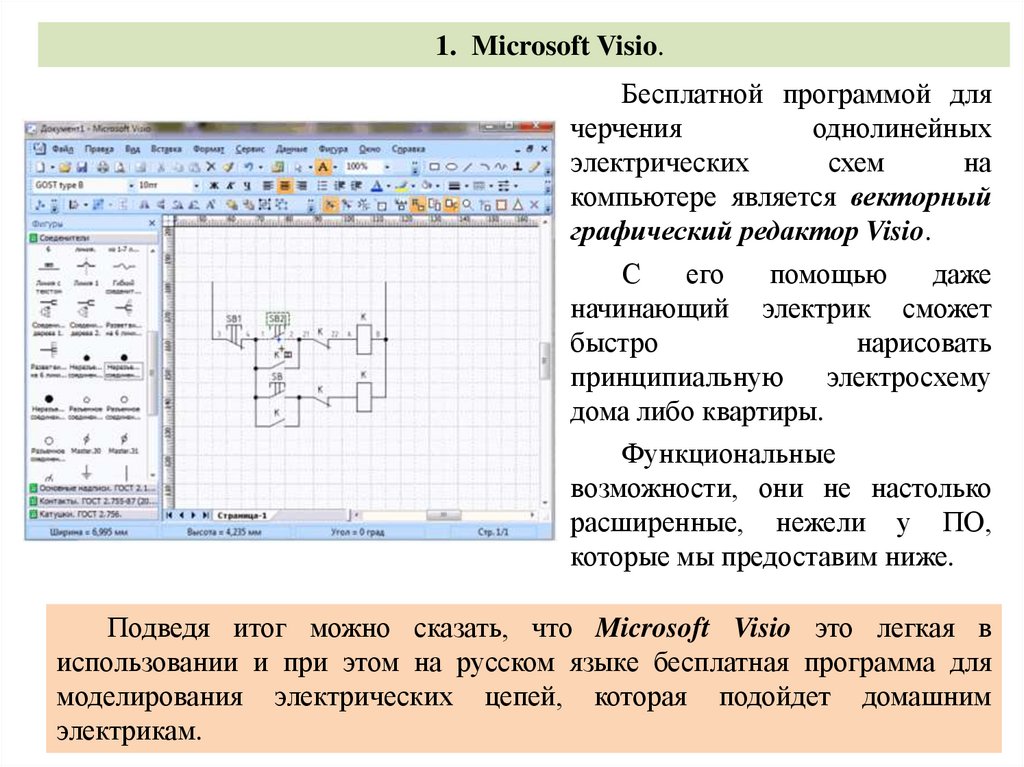

1. Microsoft Visio.
Бесплатной программой для
черчения
однолинейных
электрических
схем
на
компьютере является векторный
графический редактор Visio.
С
его
помощью
даже
начинающий электрик сможет
быстро
нарисовать
принципиальную
электросхему
дома либо квартиры.
Функциональные
возможности, они не настолько
расширенные, нежели у ПО,
которые мы предоставим ниже.
Подведя итог можно сказать, что Microsoft Visio это легкая в
использовании и при этом на русском языке бесплатная программа для
моделирования электрических цепей, которая подойдет домашним
электрикам.

7.

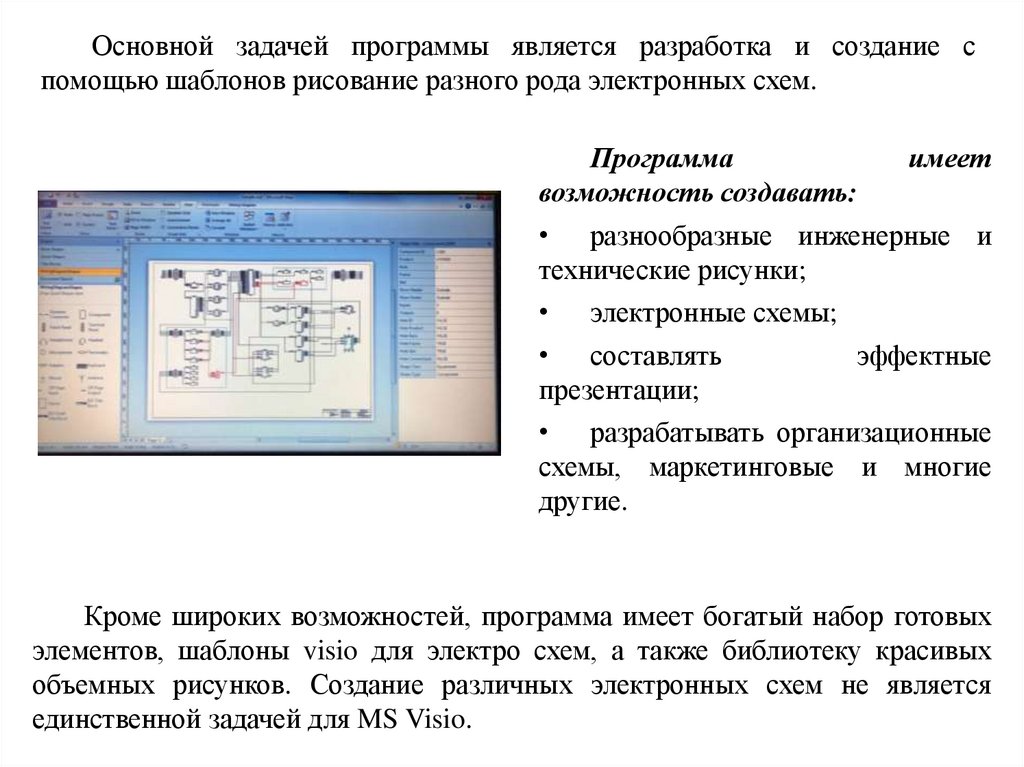

Основной задачей программы является разработка и создание с
помощью шаблонов рисование разного рода электронных схем.
Программа
имеет
возможность создавать:
• разнообразные инженерные и
технические рисунки;
• электронные схемы;
• составлять
эффектные
презентации;
• разрабатывать организационные
схемы, маркетинговые и многие
другие.
Кроме широких возможностей, программа имеет богатый набор готовых
элементов, шаблоны visio для электро схем, а также библиотеку красивых
объемных рисунков. Создание различных электронных схем не является
единственной задачей для MS Visio.

8.

https://samelectrik.ru/obzor-luchshix-programm-dlya-sostavleniyaelektricheskix-sxem.html

9.

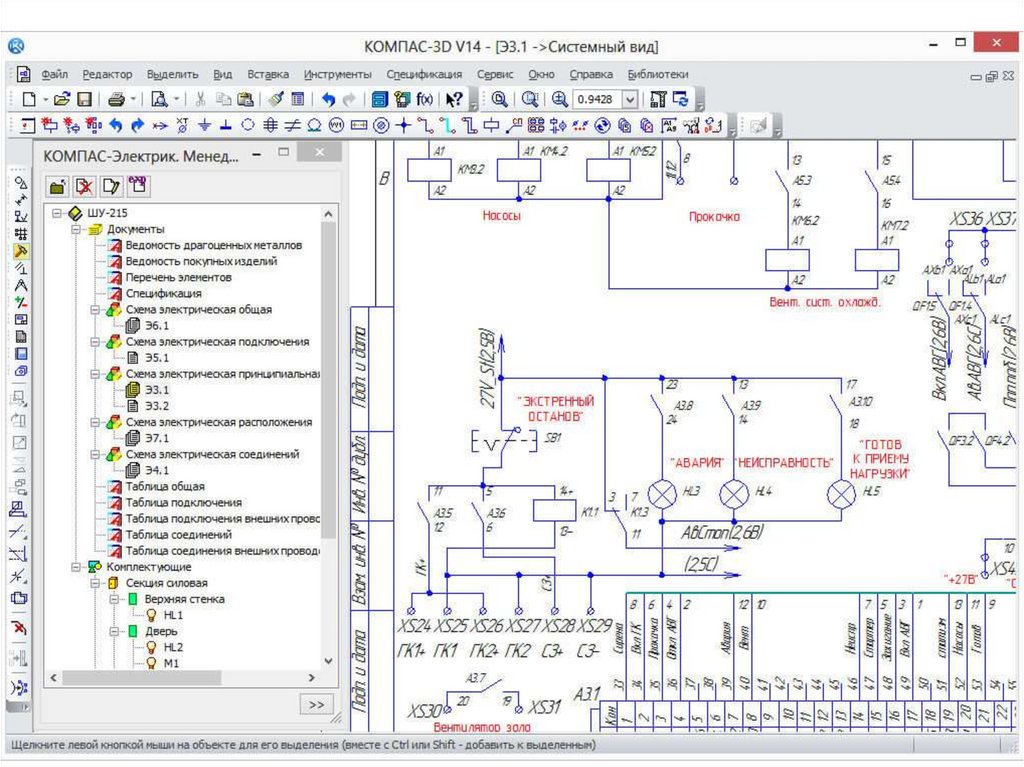

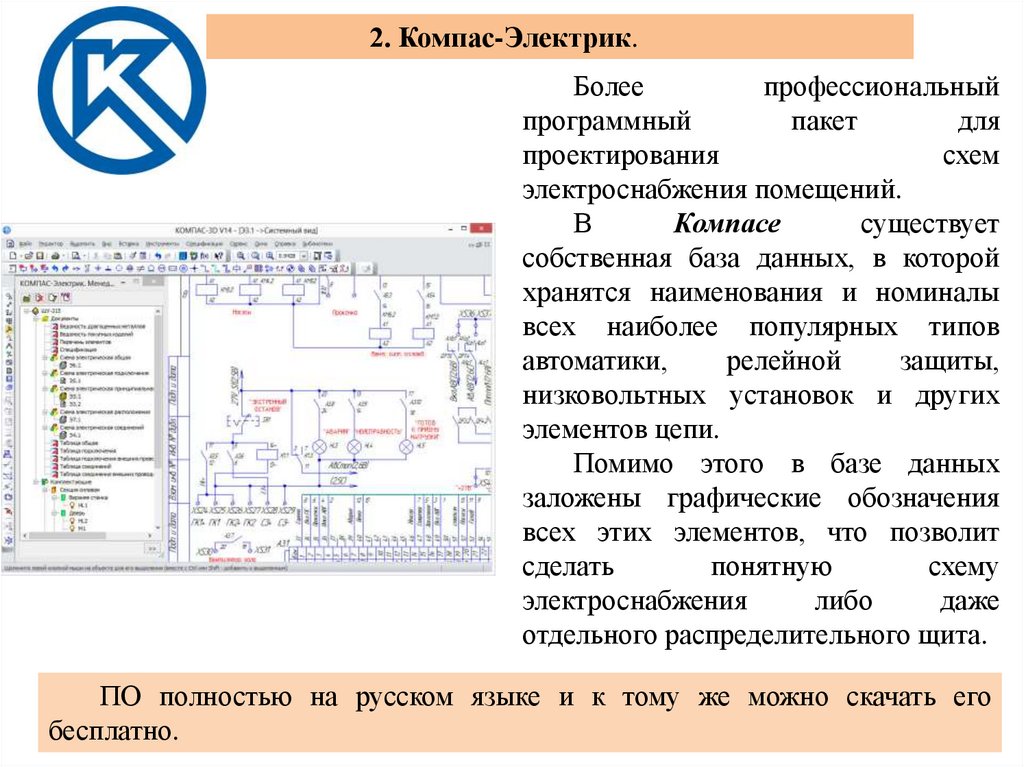

2. Компас-Электрик.
Более
профессиональный
программный
пакет
для
проектирования
схем
электроснабжения помещений.
В
Компасе
существует
собственная база данных, в которой
хранятся наименования и номиналы
всех наиболее популярных типов
автоматики,
релейной
защиты,
низковольтных установок и других
элементов цепи.
Помимо этого в базе данных
заложены графические обозначения
всех этих элементов, что позволит
сделать
понятную
схему
электроснабжения
либо
даже
отдельного распределительного щита.
ПО полностью на русском языке и к тому же можно скачать его
бесплатно.

10.

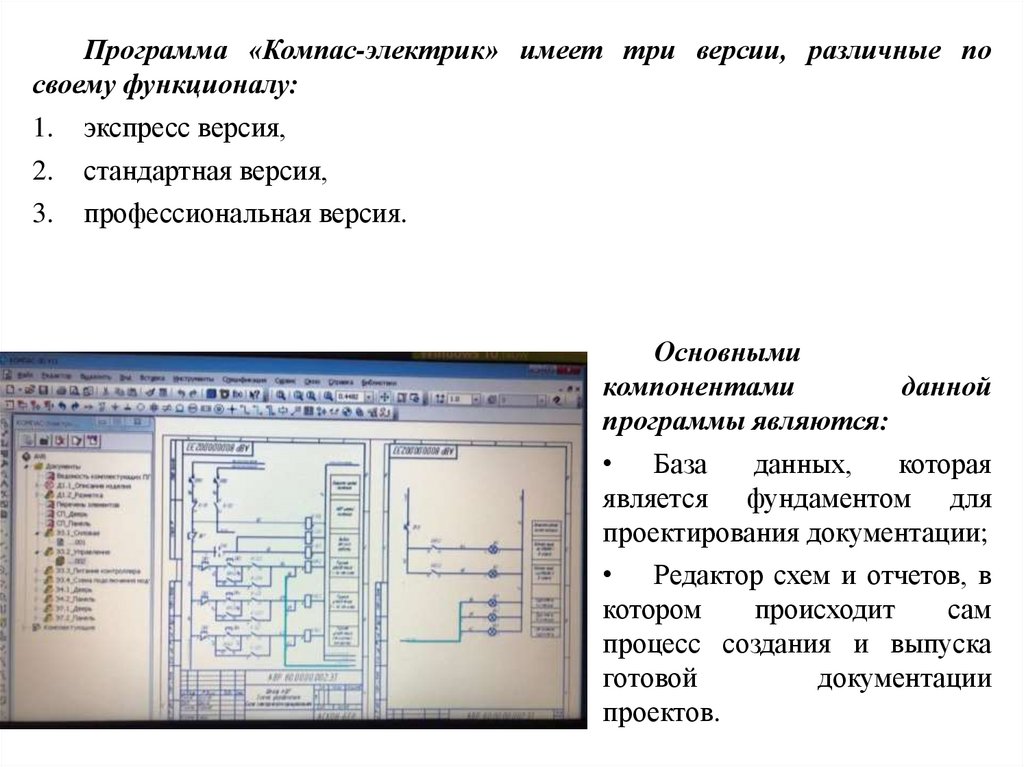

Программа «Компас-электрик» имеет три версии, различные по
своему функционалу:
1. экспресс версия,
2. стандартная версия,
3. профессиональная версия.
Основными
компонентами
данной
программы являются:
• База
данных,
которая
является фундаментом для
проектирования документации;
• Редактор схем и отчетов, в
котором
происходит
сам
процесс создания и выпуска
готовой
документации
проектов.

11.

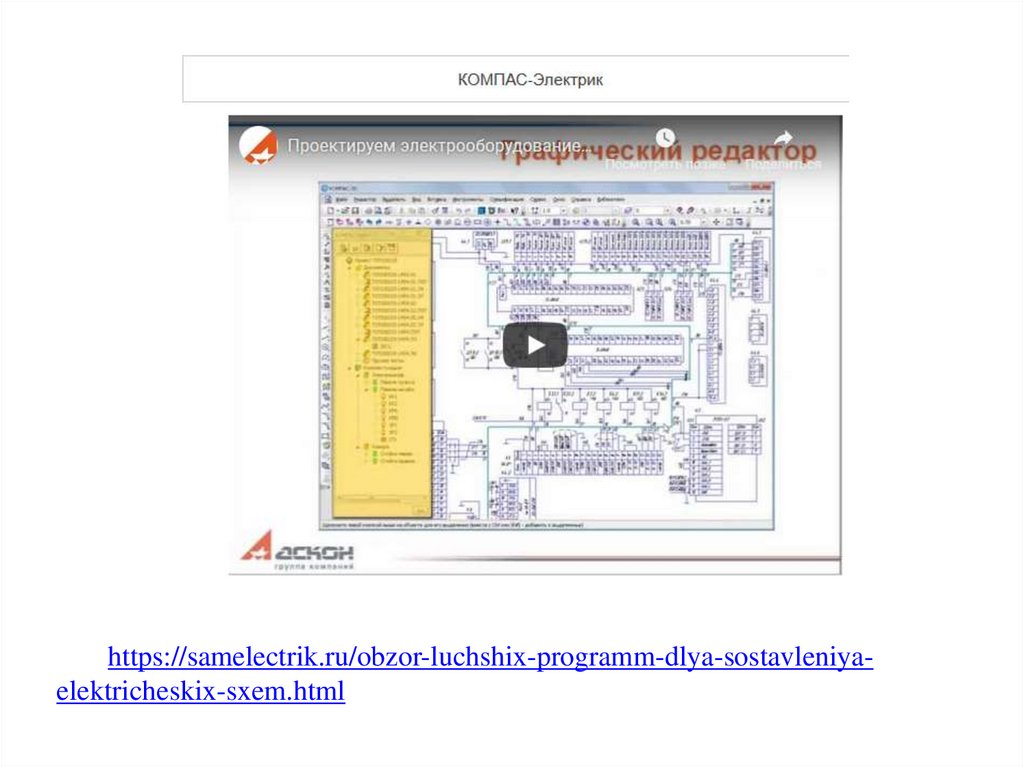

https://samelectrik.ru/obzor-luchshix-programm-dlya-sostavleniyaelektricheskix-sxem.html

12.

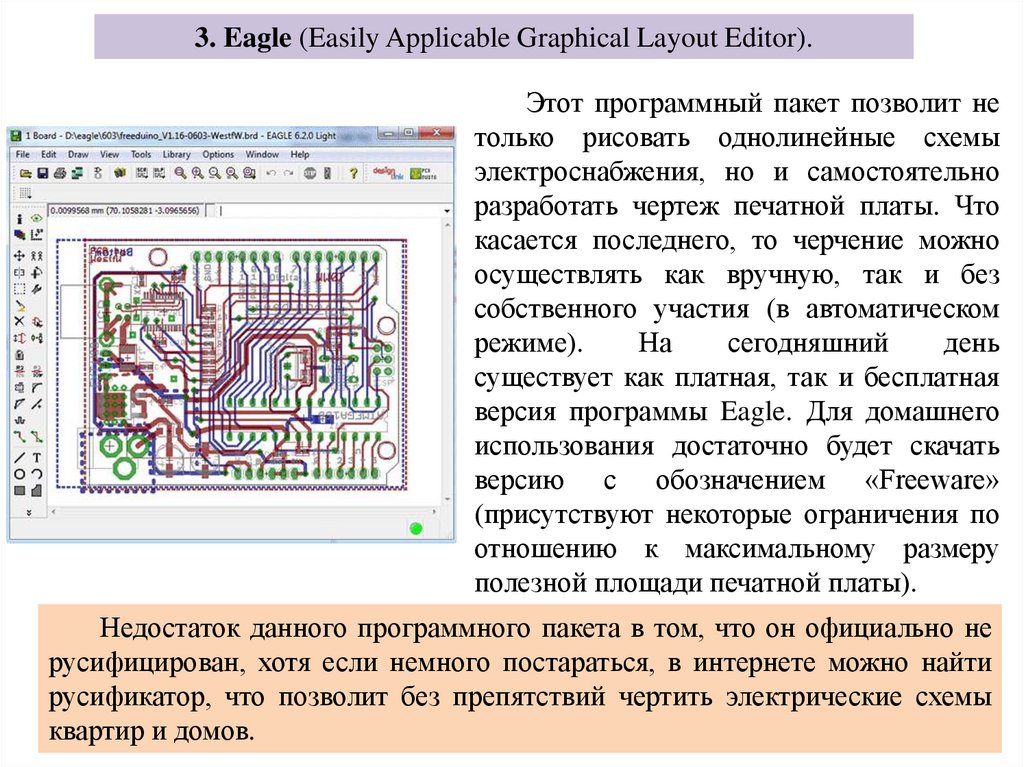

3. Eagle (Easily Applicable Graphical Layout Editor).
Этот программный пакет позволит не
только рисовать однолинейные схемы
электроснабжения, но и самостоятельно
разработать чертеж печатной платы. Что
касается последнего, то черчение можно
осуществлять как вручную, так и без
собственного участия (в автоматическом
режиме).
На
сегодняшний
день
существует как платная, так и бесплатная
версия программы Eagle. Для домашнего
использования достаточно будет скачать
версию с обозначением «Freeware»
(присутствуют некоторые ограничения по
отношению к максимальному размеру
полезной площади печатной платы).
Недостаток данного программного пакета в том, что он официально не
русифицирован, хотя если немного постараться, в интернете можно найти
русификатор, что позволит без препятствий чертить электрические схемы
квартир и домов.

13.

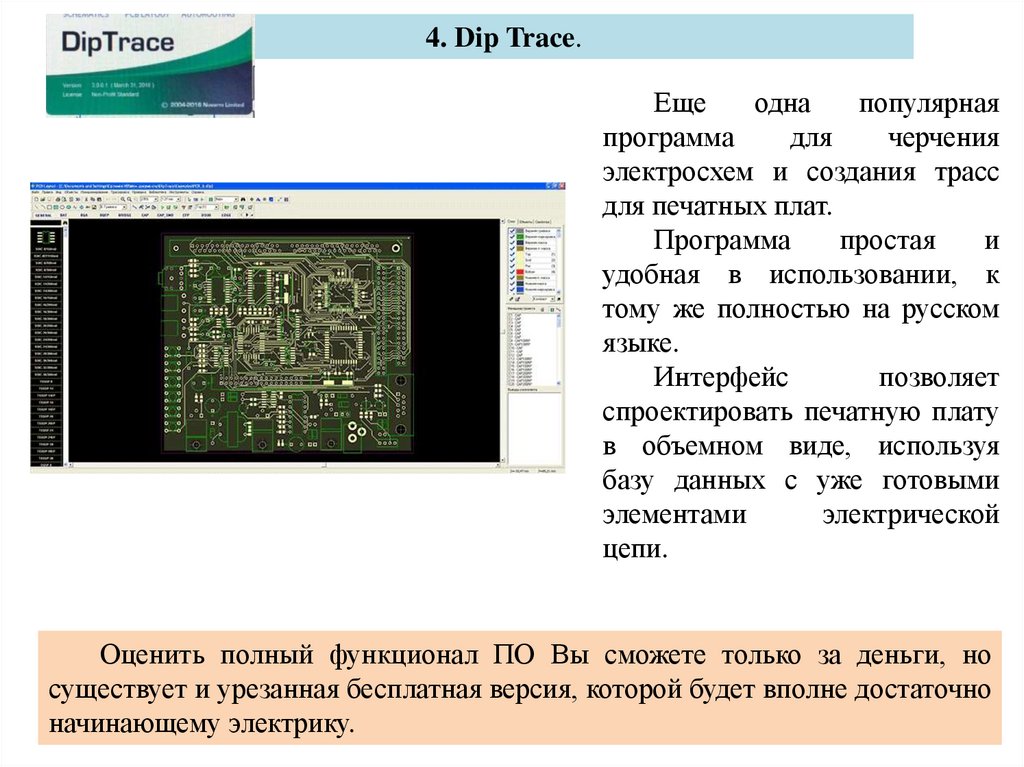

4. Dip Trace.
Еще
одна
популярная
программа
для
черчения
электросхем и создания трасс
для печатных плат.
Программа
простая
и
удобная в использовании, к
тому же полностью на русском
языке.
Интерфейс
позволяет
спроектировать печатную плату
в объемном виде, используя
базу данных с уже готовыми
элементами
электрической
цепи.
Оценить полный функционал ПО Вы сможете только за деньги, но
существует и урезанная бесплатная версия, которой будет вполне достаточно
начинающему электрику.

14.

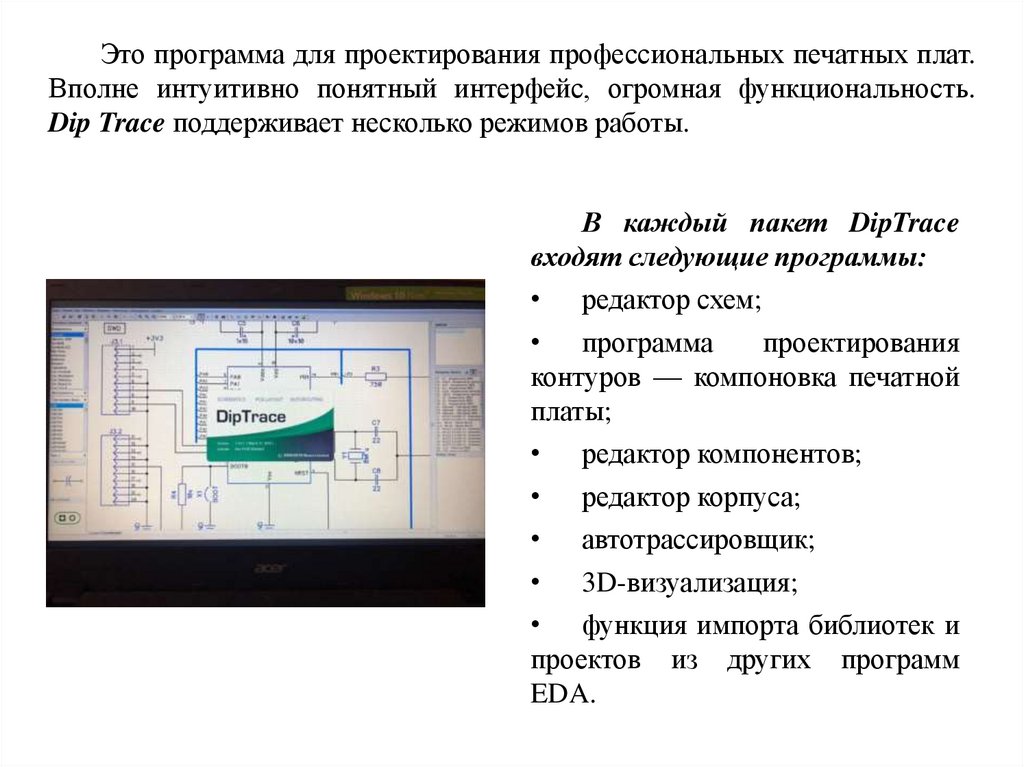

Это программа для проектирования профессиональных печатных плат.
Вполне интуитивно понятный интерфейс, огромная функциональность.
Dip Trace поддерживает несколько режимов работы.
В каждый пакет DipTrace
входят следующие программы:
• редактор схем;
• программа
проектирования
контуров — компоновка печатной
платы;
• редактор компонентов;
• редактор корпуса;
• автотрассировщик;
• 3D-визуализация;
• функция импорта библиотек и
проектов из других программ
EDA.

15.

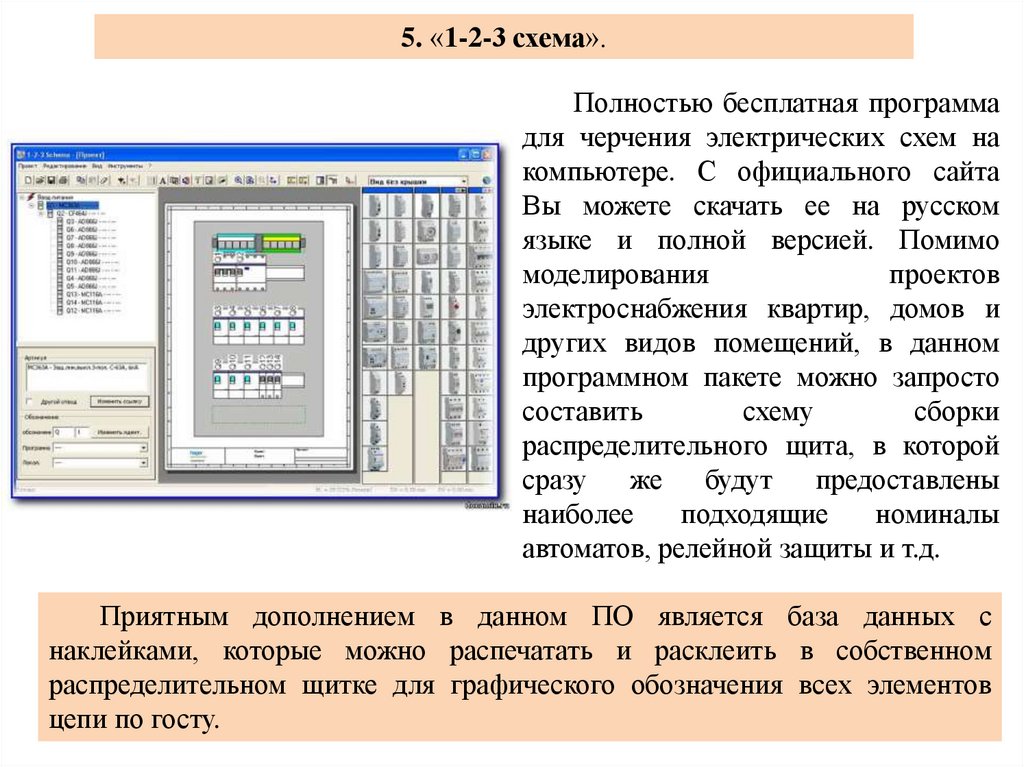

5. «1-2-3 схема».
Полностью бесплатная программа
для черчения электрических схем на
компьютере. С официального сайта
Вы можете скачать ее на русском
языке и полной версией. Помимо
моделирования
проектов
электроснабжения квартир, домов и
других видов помещений, в данном
программном пакете можно запросто
составить
схему
сборки
распределительного щита, в которой
сразу
же будут
предоставлены
наиболее
подходящие
номиналы
автоматов, релейной защиты и т.д.
Приятным дополнением в данном ПО является база данных с
наклейками, которые можно распечатать и расклеить в собственном
распределительном щитке для графического обозначения всех элементов
цепи по госту.

16.

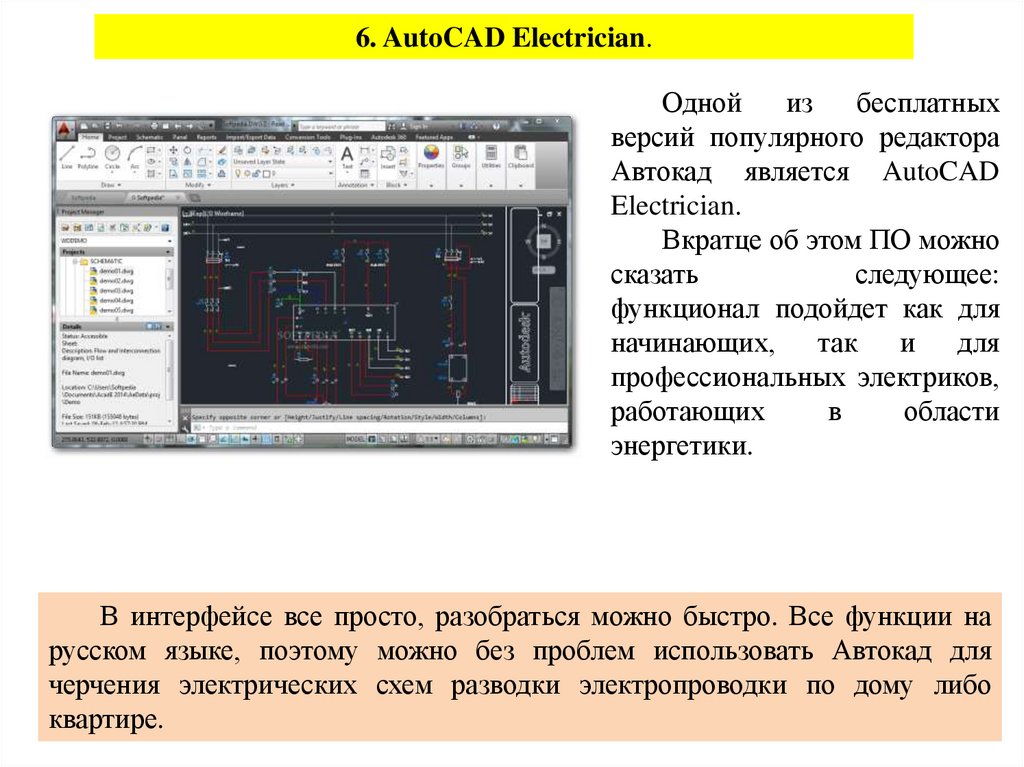

6. AutoCAD Electrician.
Одной
из
бесплатных
версий популярного редактора
Автокад является AutoCAD
Electrician.
Вкратце об этом ПО можно
сказать
следующее:
функционал подойдет как для
начинающих, так и для
профессиональных электриков,
работающих
в
области
энергетики.
В интерфейсе все просто, разобраться можно быстро. Все функции на
русском языке, поэтому можно без проблем использовать Автокад для
черчения электрических схем разводки электропроводки по дому либо
квартире.

17.

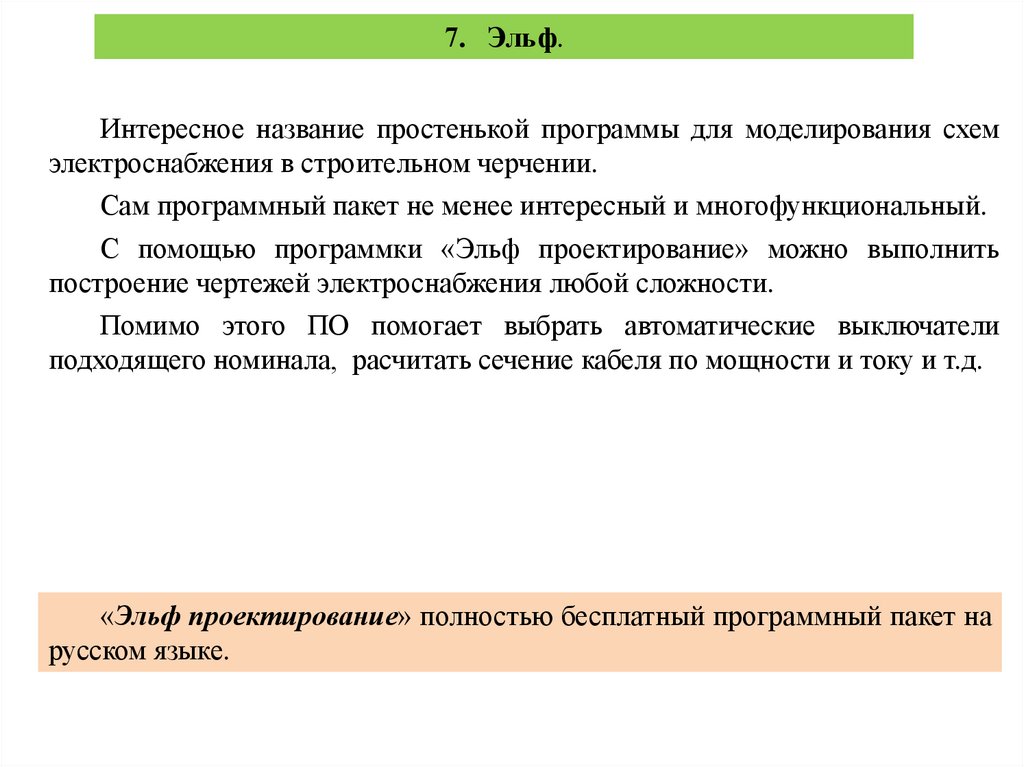

7. Эльф.
Интересное название простенькой программы для моделирования схем
электроснабжения в строительном черчении.
Сам программный пакет не менее интересный и многофункциональный.
С помощью программки «Эльф проектирование» можно выполнить
построение чертежей электроснабжения любой сложности.
Помимо этого ПО помогает выбрать автоматические выключатели
подходящего номинала, расчитать сечение кабеля по мощности и току и т.д.
«Эльф проектирование» полностью бесплатный программный пакет на
русском языке.

18.

Вопрос 2. Платные ПО.
Платные версии предоставлены более широким набором
возможностей и удобных дополнений, которые позволят начертить
электрическую схему на компьютере.
Существует множество популярных платных программ для черчения
электрических схем. Некоторые из них рассмотрели выше, однако
существует еще одна программка, о которой стоит немного рассказать —
sPlan.

19.

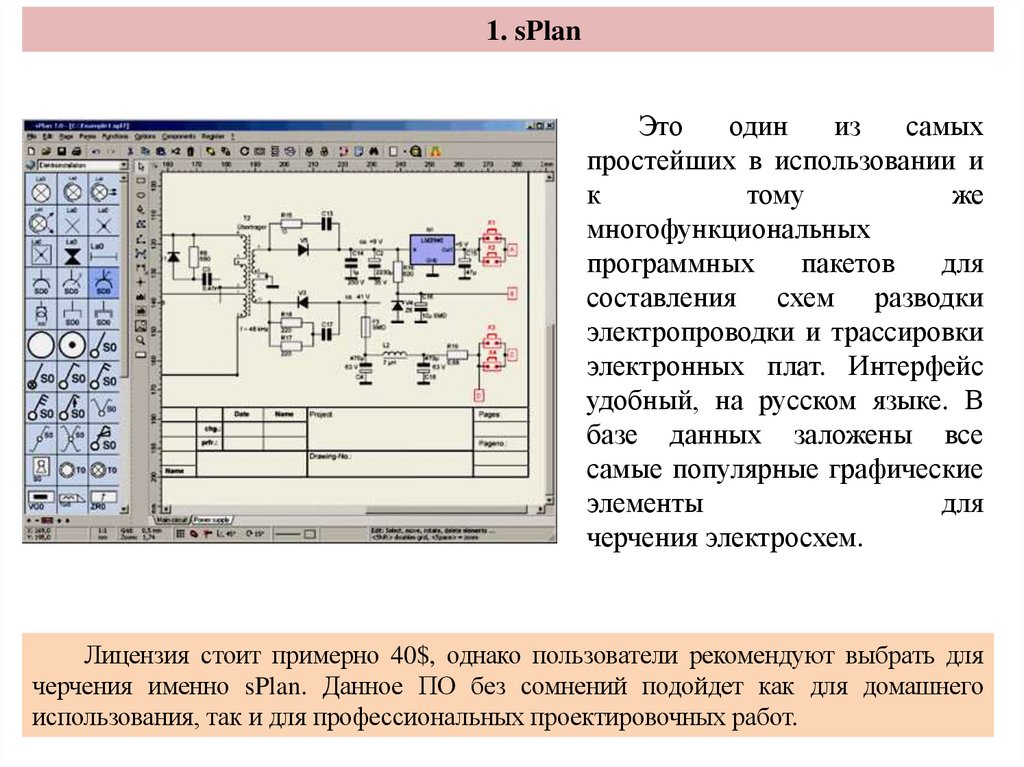

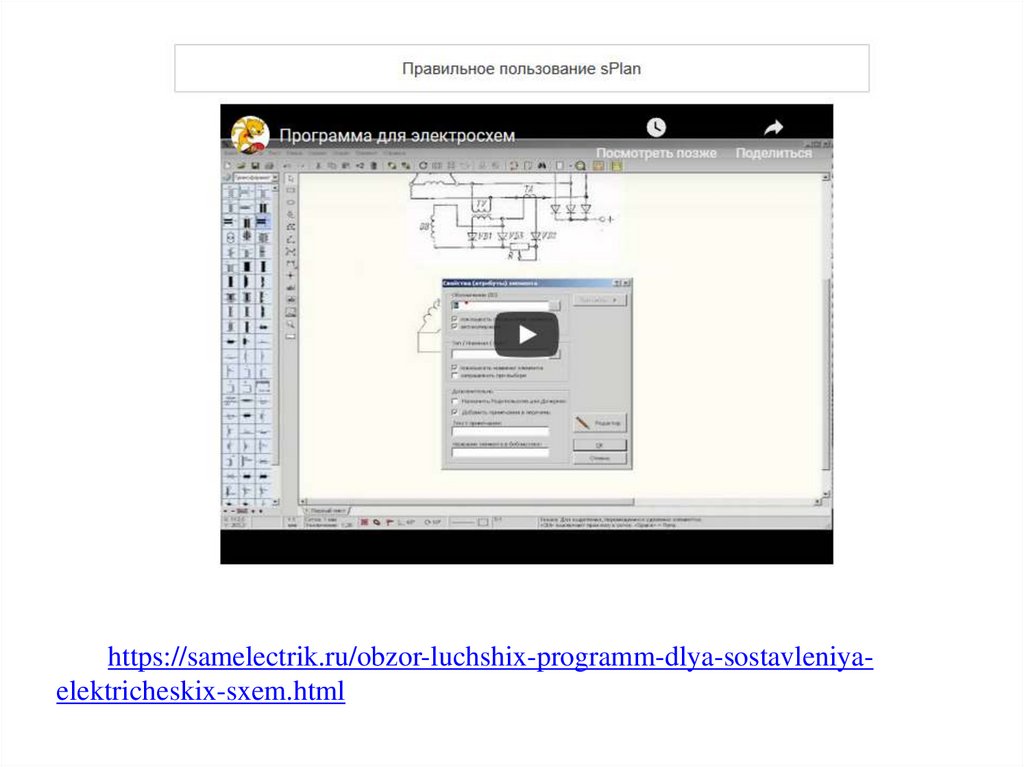

1. sPlan
Это
один
из
самых
простейших в использовании и
к
тому
же
многофункциональных
программных
пакетов
для
составления схем разводки
электропроводки и трассировки
электронных плат. Интерфейс
удобный, на русском языке. В
базе данных заложены все
самые популярные графические
элементы
для
черчения электросхем.
Лицензия стоит примерно 40$, однако пользователи рекомендуют выбрать для
черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего
использования, так и для профессиональных проектировочных работ.

20.

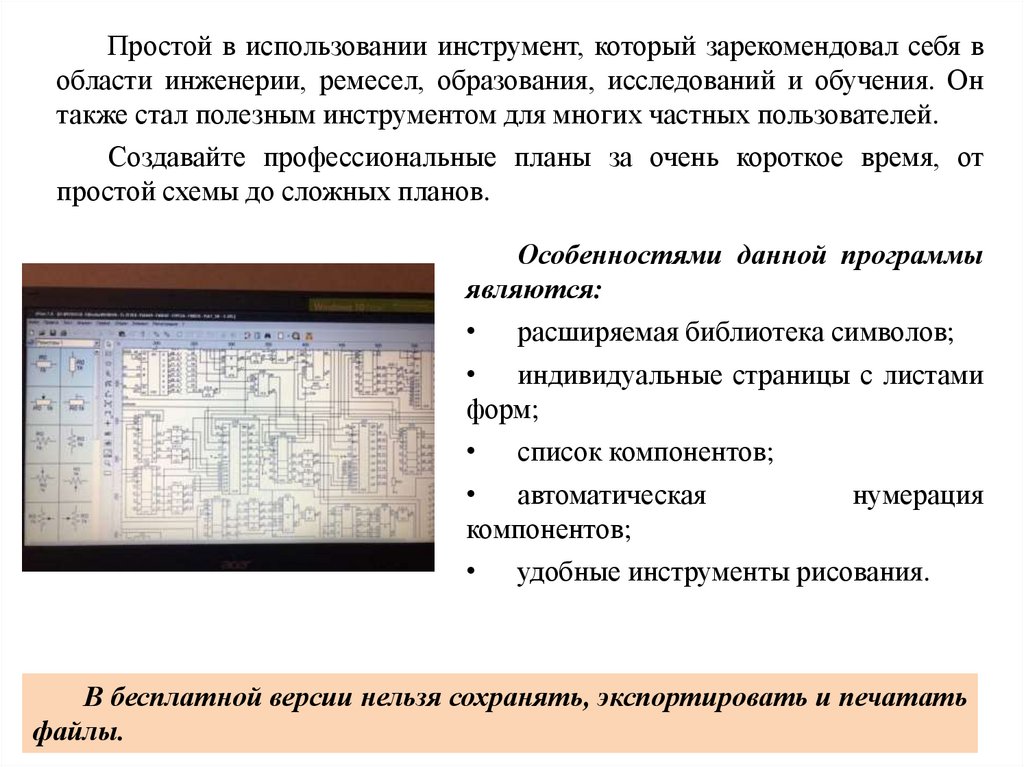

Простой в использовании инструмент, который зарекомендовал себя в
области инженерии, ремесел, образования, исследований и обучения. Он
также стал полезным инструментом для многих частных пользователей.
Создавайте профессиональные планы за очень короткое время, от
простой схемы до сложных планов.
Особенностями данной программы
являются:
• расширяемая библиотека символов;
• индивидуальные страницы с листами
форм;
• список компонентов;
• автоматическая
нумерация
компонентов;
• удобные инструменты рисования.
В бесплатной версии нельзя сохранять, экспортировать и печатать
файлы.

21.

https://samelectrik.ru/obzor-luchshix-programm-dlya-sostavleniyaelektricheskix-sxem.html

22.

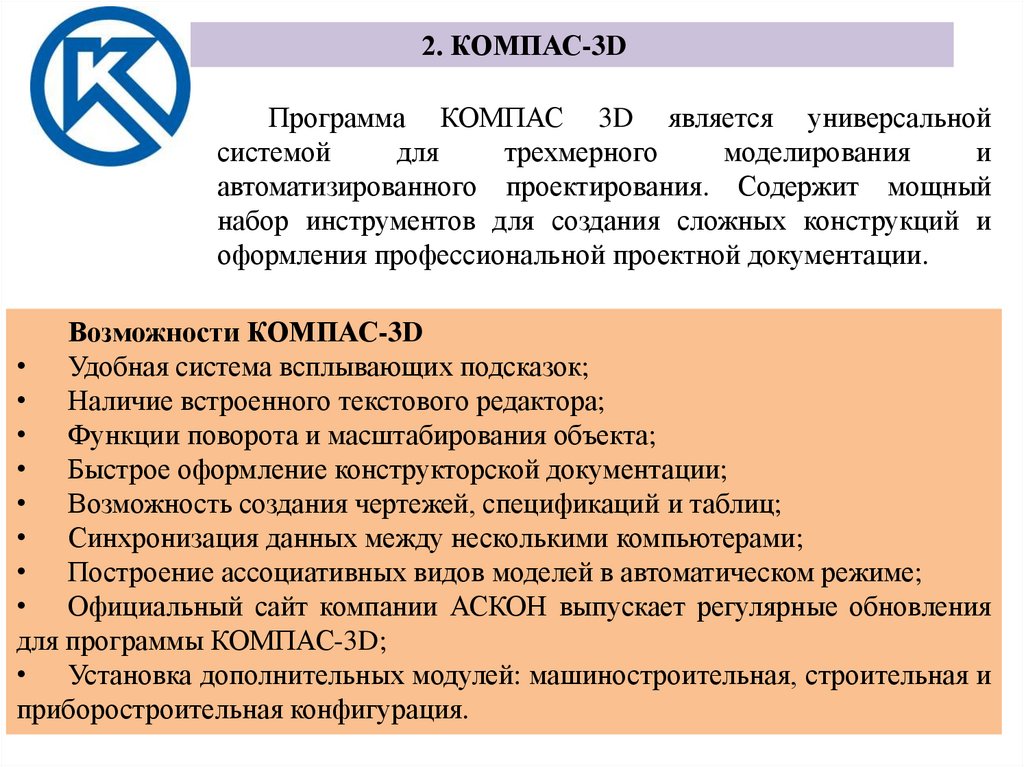

2. КОМПАС-3D
Программа КОМПАС 3D является универсальной
системой
для
трехмерного
моделирования
и
автоматизированного проектирования. Содержит мощный
набор инструментов для создания сложных конструкций и
оформления профессиональной проектной документации.
Возможности КОМПАС-3D
• Удобная система всплывающих подсказок;
• Наличие встроенного текстового редактора;
• Функции поворота и масштабирования объекта;
• Быстрое оформление конструкторской документации;
• Возможность создания чертежей, спецификаций и таблиц;
• Синхронизация данных между несколькими компьютерами;
• Построение ассоциативных видов моделей в автоматическом режиме;
• Официальный сайт компании АСКОН выпускает регулярные обновления
для программы КОМПАС-3D;
• Установка дополнительных модулей: машиностроительная, строительная и
приборостроительная конфигурация.

23.

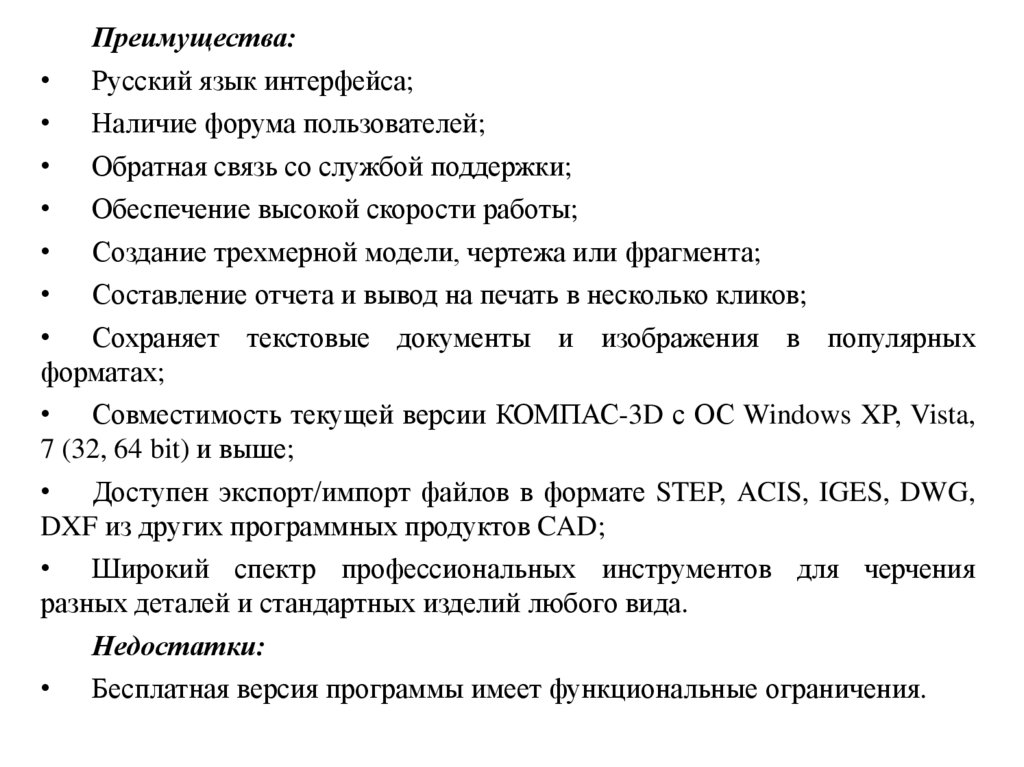

Преимущества:
• Русский язык интерфейса;
• Наличие форума пользователей;
• Обратная связь со службой поддержки;
• Обеспечение высокой скорости работы;
• Создание трехмерной модели, чертежа или фрагмента;
• Составление отчета и вывод на печать в несколько кликов;
• Сохраняет текстовые документы и изображения в популярных
форматах;
• Совместимость текущей версии КОМПАС-3D с ОС Windows XP, Vista,
7 (32, 64 bit) и выше;
• Доступен экспорт/импорт файлов в формате STEP, ACIS, IGES, DWG,
DXF из других программных продуктов CAD;
• Широкий спектр профессиональных инструментов для черчения
разных деталей и стандартных изделий любого вида.
Недостатки:
• Бесплатная версия программы имеет функциональные ограничения.

24.

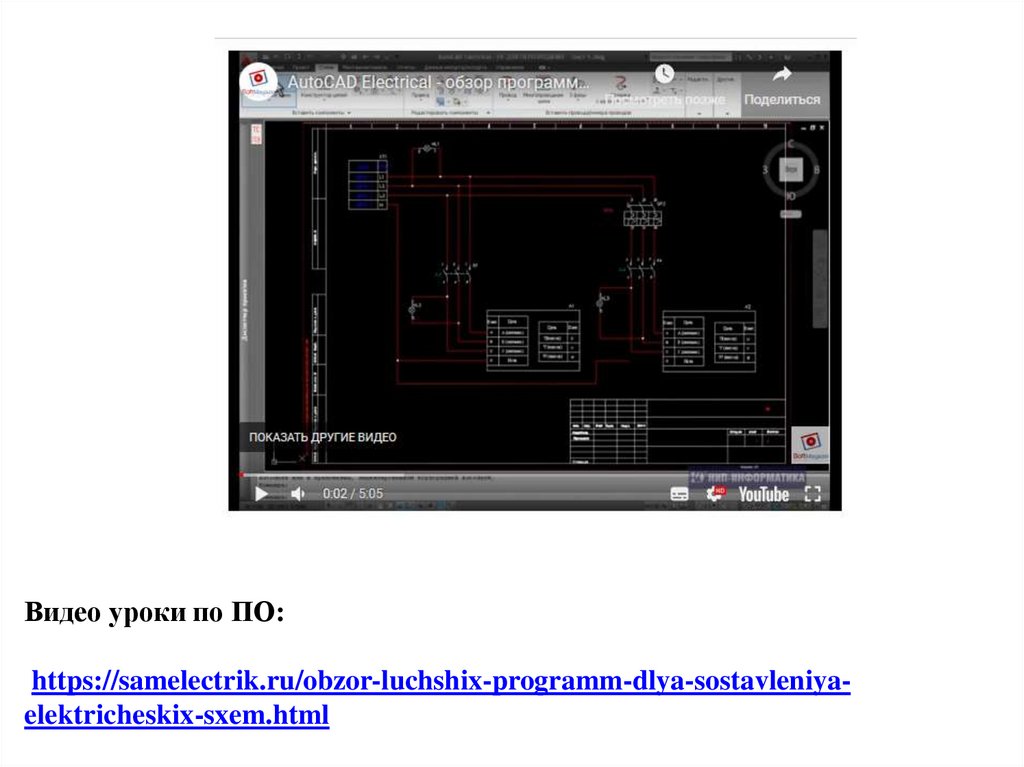

Видео уроки по ПО:
