Дипломный проект (шаблон)

1. Дипломный проект выполнил ст. гр. зПУФ.. Фамилия Имя Отчество под руководством Фамилия Имя Отчество

2.

1

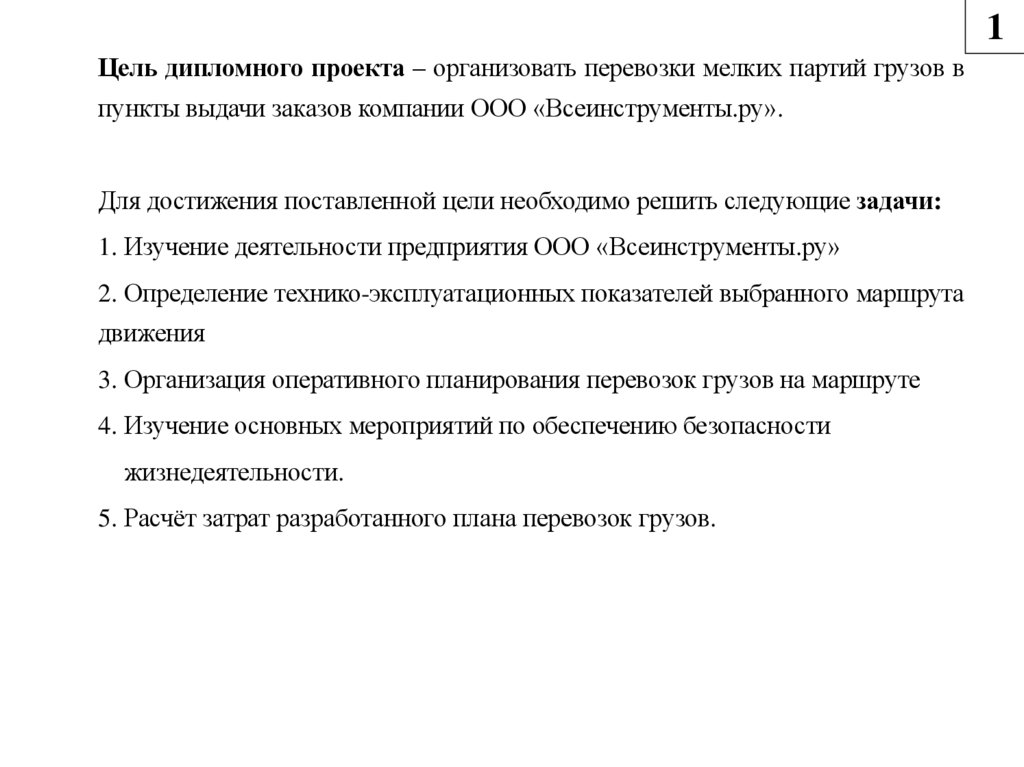

Цель дипломного проекта – организовать перевозки мелких партий грузов в
пункты выдачи заказов компании ООО «Всеинструменты.ру».
Для достижения поставленной цели необходимо решить следующие задачи:
1. Изучение деятельности предприятия ООО «Всеинструменты.ру»
2. Определение технико-эксплуатационных показателей выбранного маршрута
движения
3. Организация оперативного планирования перевозок грузов на маршруте
4. Изучение основных мероприятий по обеспечению безопасности
жизнедеятельности.
5. Расчёт затрат разработанного плана перевозок грузов.

3.

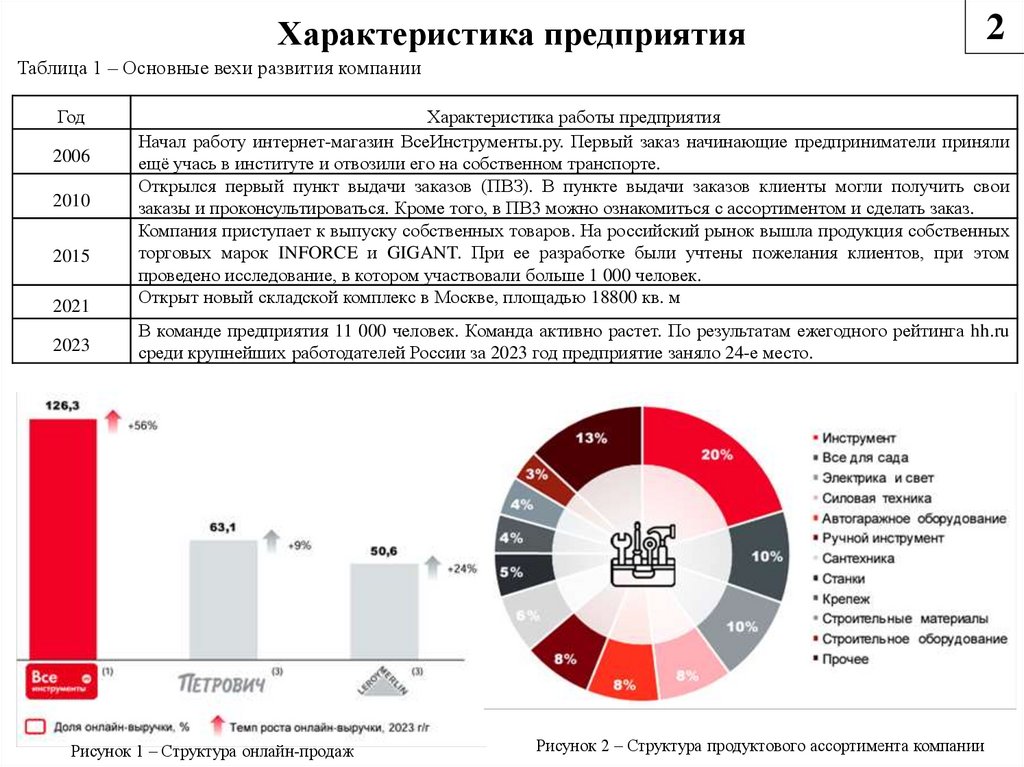

Характеристика предприятия
2
Таблица 1 – Основные вехи развития компании
Год
2021
Характеристика работы предприятия
Начал работу интернет-магазин ВсеИнструменты.ру. Первый заказ начинающие предприниматели приняли
ещё учась в институте и отвозили его на собственном транспорте.
Открылся первый пункт выдачи заказов (ПВЗ). В пункте выдачи заказов клиенты могли получить свои
заказы и проконсультироваться. Кроме того, в ПВ3 можно ознакомиться с ассортиментом и сделать заказ.
Компания приступает к выпуску собственных товаров. На российский рынок вышла продукция собственных
торговых марок INFORCE и GIGANT. При ее разработке были учтены пожелания клиентов, при этом
проведено исследование, в котором участвовали больше 1 000 человек.
Открыт новый складской комплекс в Москве, площадью 18800 кв. м
2023
В команде предприятия 11 000 человек. Команда активно растет. По результатам ежегодного рейтинга hh.ru
среди крупнейших работодателей России за 2023 год предприятие заняло 24-е место.
2006
2010
2015
Рисунок 1 – Структура онлайн-продаж
Рисунок 2 – Структура продуктового ассортимента компании

4.

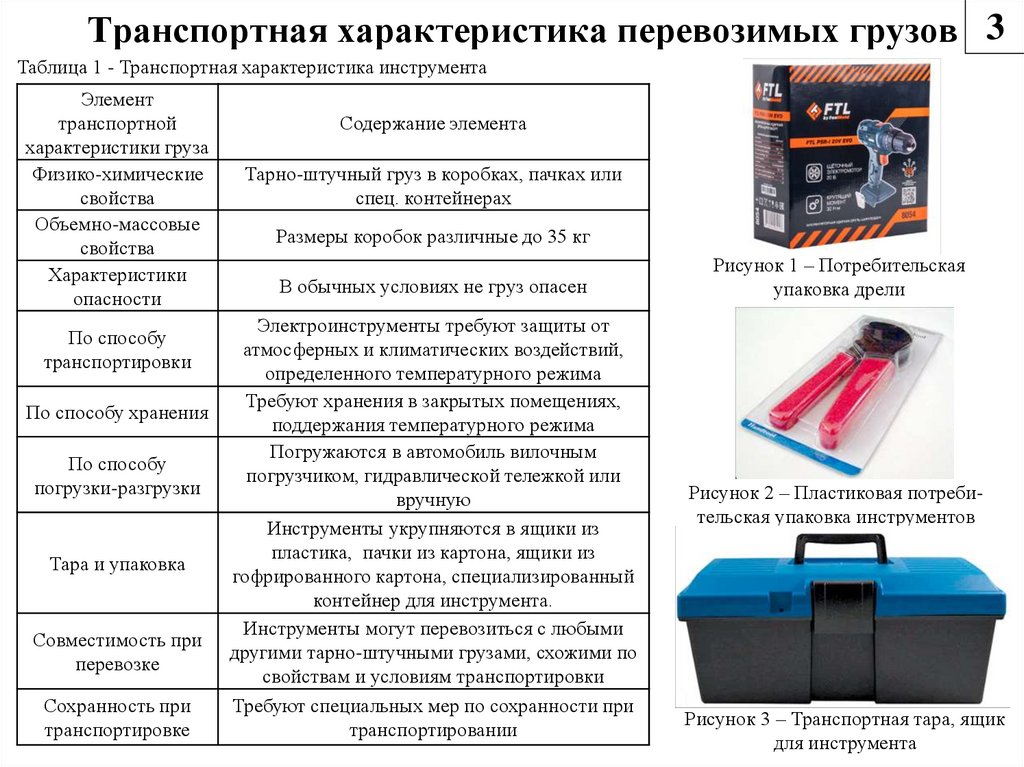

Транспортная характеристика перевозимых грузов 3
Таблица 1 - Транспортная характеристика инструмента
Элемент
транспортной
характеристики груза
Физико-химические
свойства
Объемно-массовые
свойства
Характеристики
опасности
По способу
транспортировки
По способу хранения
По способу
погрузки-разгрузки
Тара и упаковка
Совместимость при
перевозке
Сохранность при
транспортировке
Содержание элемента
Тарно-штучный груз в коробках, пачках или
спец. контейнерах
Размеры коробок различные до 35 кг
В обычных условиях не груз опасен
Электроинструменты требуют защиты от
атмосферных и климатических воздействий,
определенного температурного режима
Требуют хранения в закрытых помещениях,
поддержания температурного режима
Погружаются в автомобиль вилочным
погрузчиком, гидравлической тележкой или
вручную
Инструменты укрупняются в ящики из
пластика, пачки из картона, ящики из
гофрированного картона, специализированный
контейнер для инструмента.
Инструменты могут перевозиться с любыми
другими тарно-штучными грузами, схожими по
свойствам и условиям транспортировки
Требуют специальных мер по сохранности при
транспортировании
Рисунок 1 – Потребительская
упаковка дрели
Рисунок 2 – Пластиковая потребительская упаковка инструментов
Рисунок 3 – Транспортная тара, ящик
для инструмента

5.

4

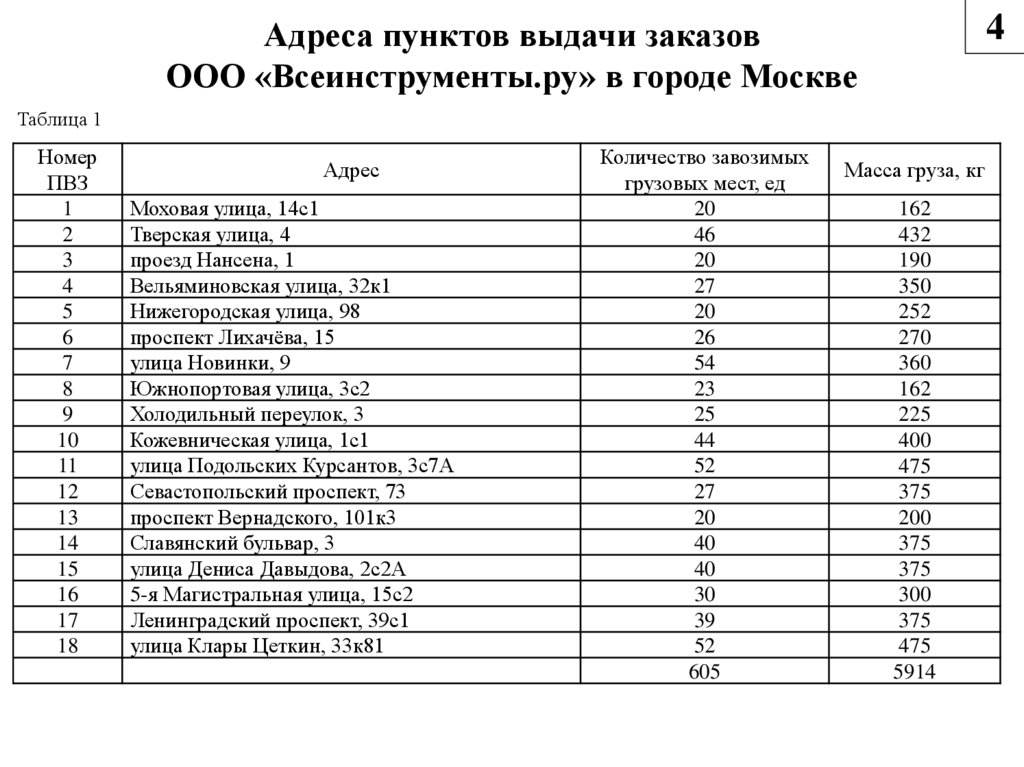

Адреса пунктов выдачи заказов
ООО «Всеинструменты.ру» в городе Москве
Таблица 1
Номер
ПВЗ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Адрес
Моховая улица, 14с1
Тверская улица, 4
проезд Нансена, 1
Вельяминовская улица, 32к1
Нижегородская улица, 98
проспект Лихачёва, 15
улица Новинки, 9
Южнопортовая улица, 3с2
Холодильный переулок, 3
Кожевническая улица, 1с1
улица Подольских Курсантов, 3с7А
Севастопольский проспект, 73
проспект Вернадского, 101к3
Славянский бульвар, 3
улица Дениса Давыдова, 2с2А
5-я Магистральная улица, 15с2
Ленинградский проспект, 39с1
улица Клары Цеткин, 33к81
Количество завозимых
грузовых мест, ед
20
46
20
27
20
26
54
23
25
44
52
27
20
40
40
30
39
52
605
Масса груза, кг
162
432
190
350
252
270
360
162
225
400
475
375
200
375
375
300
375
475
5914

6.

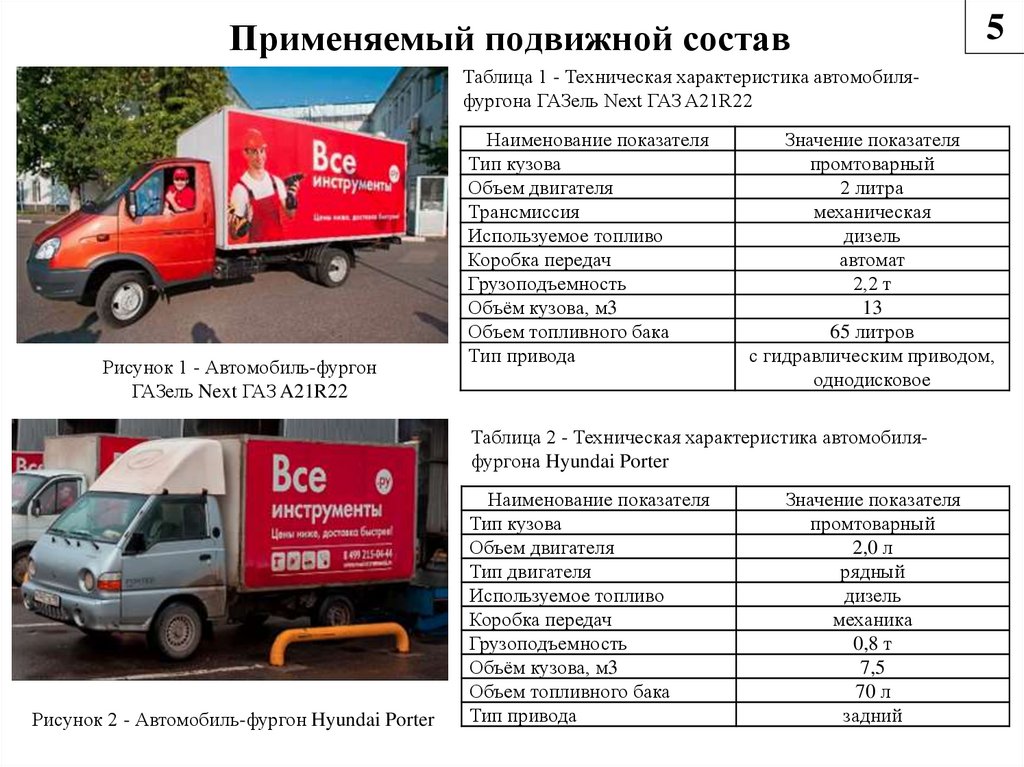

Применяемый подвижной состав
5
Таблица 1 - Техническая характеристика автомобиляфургона ГАЗель Next ГАЗ A21R22
Рисунок 1 - Автомобиль-фургон
ГАЗель Next ГАЗ A21R22
Наименование показателя
Тип кузова
Объем двигателя
Трансмиссия
Используемое топливо
Коробка передач
Грузоподъемность
Объём кузова, м3
Объем топливного бака
Тип привода
Значение показателя
промтоварный
2 литра
механическая
дизель
автомат
2,2 т
13
65 литров
с гидравлическим приводом,
однодисковое
Таблица 2 - Техническая характеристика автомобиляфургона Hyundai Porter
Рисунок 2 - Автомобиль-фургон Hyundai Porter
Наименование показателя
Тип кузова
Объем двигателя
Тип двигателя
Используемое топливо
Коробка передач
Грузоподъемность
Объём кузова, м3
Объем топливного бака
Тип привода
Значение показателя
промтоварный
2,0 л
рядный
дизель
механика
0,8 т
7,5
70 л
задний

7.

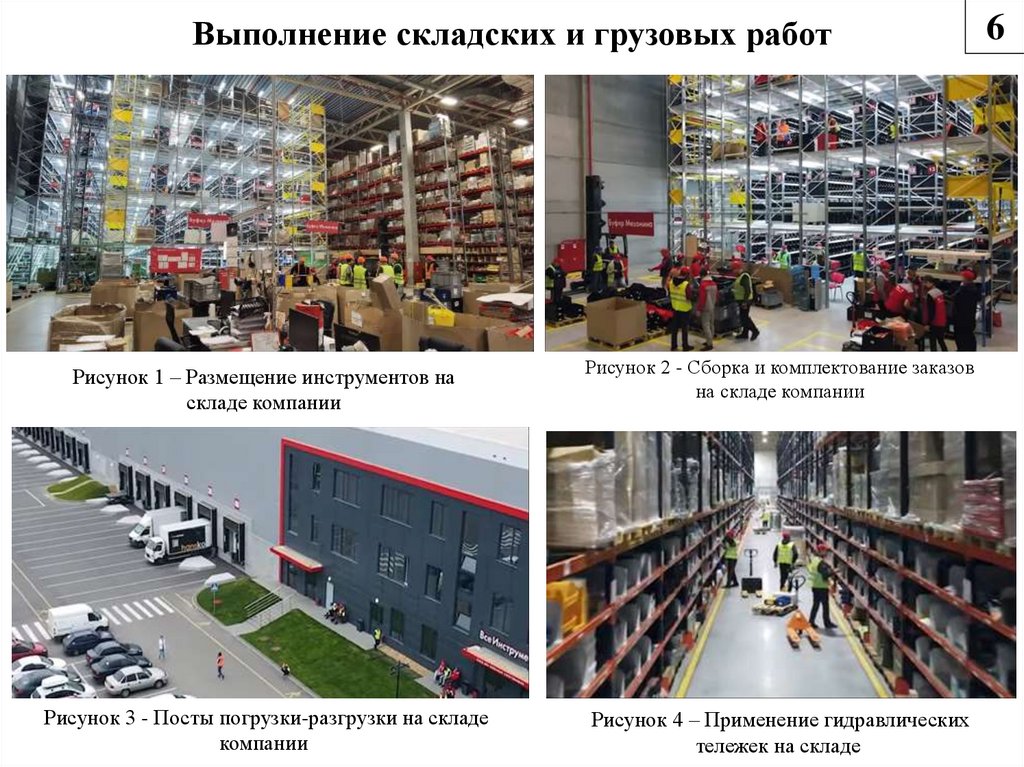

Выполнение складских и грузовых работ
Рисунок 1 – Размещение инструментов на
складе компании
Рисунок 2 - Сборка и комплектование заказов
на складе компании
Рисунок 3 - Посты погрузки-разгрузки на складе
компании
Рисунок 4 – Применение гидравлических
тележек на складе
6

8.

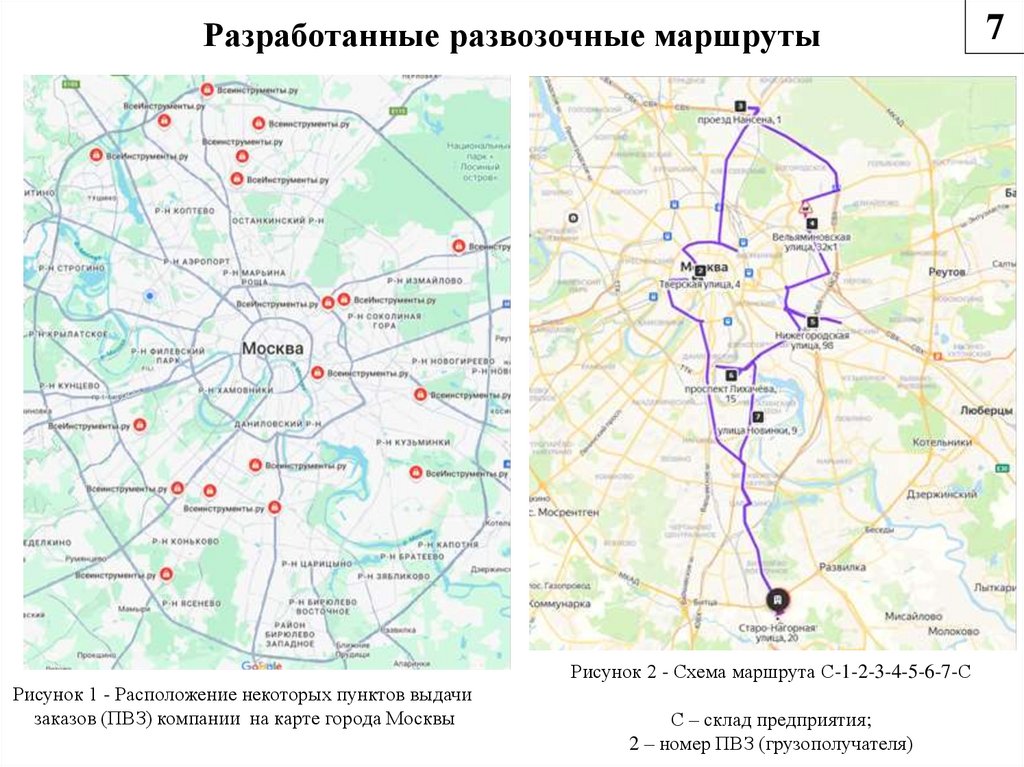

Разработанные развозочные маршруты
Рисунок 2 - Схема маршрута С-1-2-3-4-5-6-7-С
Рисунок 1 - Расположение некоторых пунктов выдачи
заказов (ПВЗ) компании на карте города Москвы
С – склад предприятия;
2 – номер ПВЗ (грузополучателя)
7

9.

Составленные развозочные маршруты
Рисунок 1 - Схема маршрута С-8-9-10-11-12-13-С
Рисунок 2 - Схема маршрута С-8-9-10-11-12-13-С
8

10.

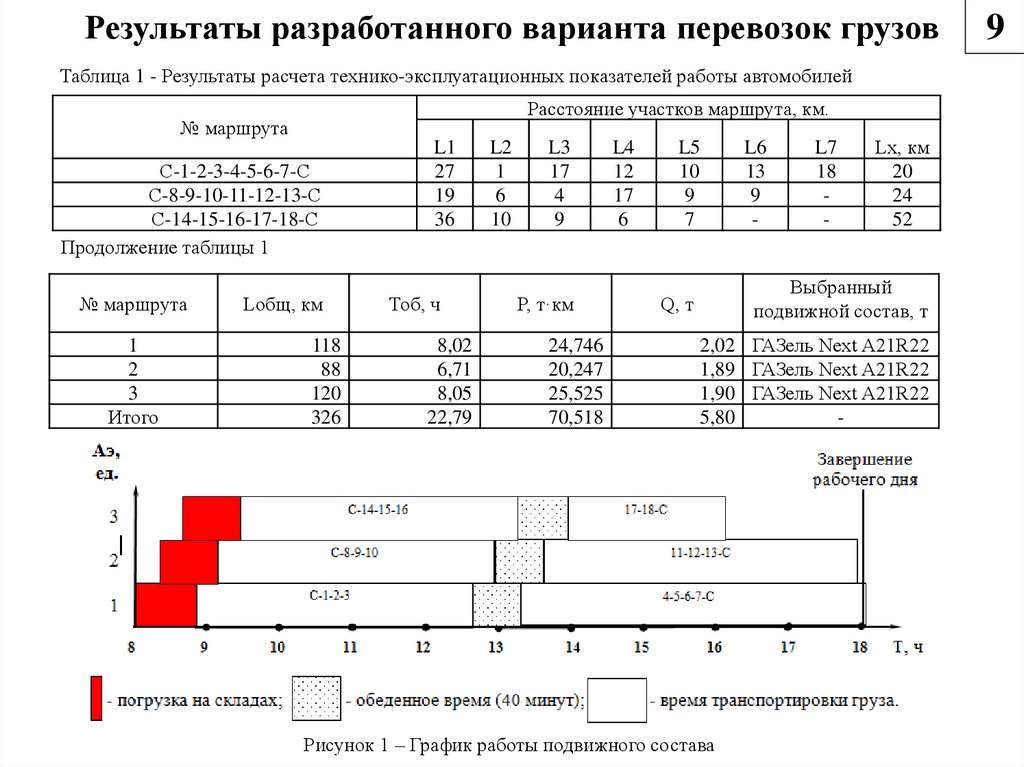

Результаты разработанного варианта перевозок грузов
Таблица 1 - Результаты расчета технико-эксплуатационных показателей работы автомобилей
Расстояние участков маршрута, км.
№ маршрута
С-1-2-3-4-5-6-7-С
С-8-9-10-11-12-13-С
С-14-15-16-17-18-С
Продолжение таблицы 1
№ маршрута
1
2
3
Итого
Lобщ, км
118
88
120
326
L1
27
19
36
Tоб, ч
8,02
6,71
8,05
22,79
L2
1
6
10
L3
17
4
9
P, т·км
24,746
20,247
25,525
70,518
L4
12
17
6
L5
10
9
7
L6
13
9
-
L7
18
-
Lx, км
20
24
52
Выбранный
подвижной состав, т
Q, т
2,02 ГАЗель Next A21R22
1,89 ГАЗель Next A21R22
1,90 ГАЗель Next A21R22
5,80
-
Рисунок 1 – График работы подвижного состава
9

11.

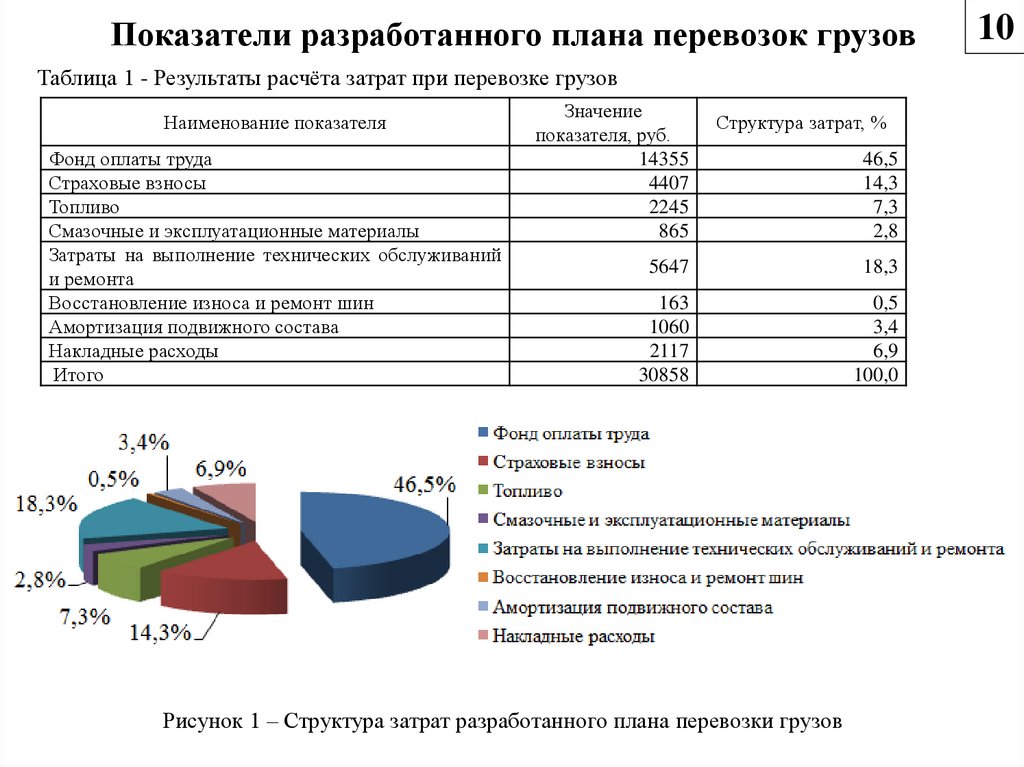

Показатели разработанного плана перевозок грузов
Таблица 1 - Результаты расчёта затрат при перевозке грузов
Наименование показателя
Фонд оплаты труда
Страховые взносы
Топливо
Смазочные и эксплуатационные материалы
Затраты на выполнение технических обслуживаний
и ремонта
Восстановление износа и ремонт шин
Амортизация подвижного состава
Накладные расходы
Итого
Значение
показателя, руб.
14355
4407
2245
865
Структура затрат, %
46,5
14,3
7,3
2,8
5647
18,3
163
1060
2117
30858
0,5
3,4
6,9
100,0
Рисунок 1 – Структура затрат разработанного плана перевозки грузов
10

12.

СПАСИБО ЗА
ВНИМАНИЕ!
Доклад окончен.
