Разработка алгоритма размещения базовых станций сети сотовой связи

1.

Разработка алгоритма размещения базовых станций сети сотовой связи
Работа выполнена студентом
группы ИССкф-201
Барышников Дмитрий Алексеевич
Научный руководитель: заведующий кафедрой
телекоммуникационых систем Семенов Евгений Сергеевич

2.

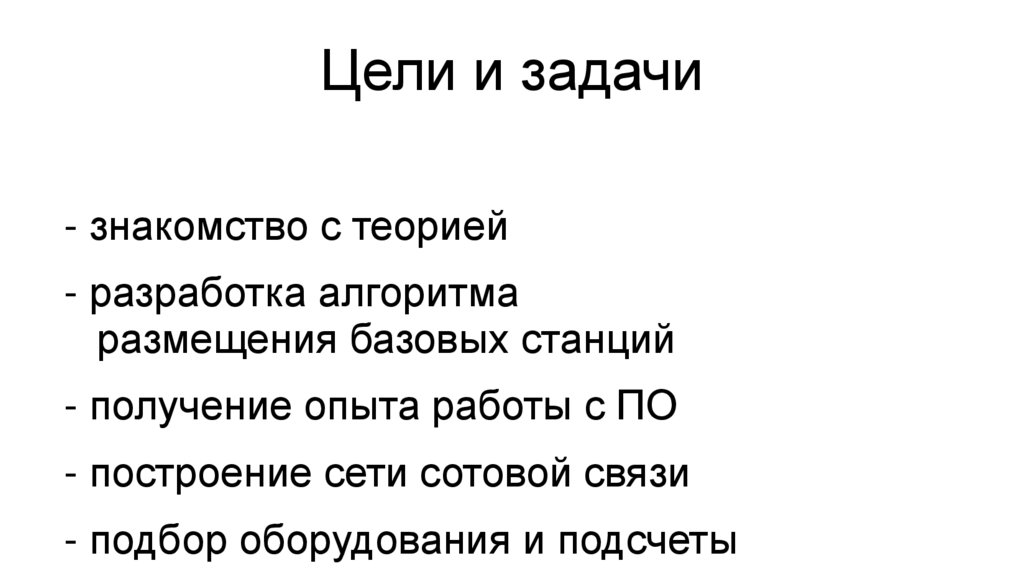

Цели и задачи
- знакомство с теорией
- разработка алгоритма
размещения базовых станций
- получение опыта работы с ПО
- построение сети сотовой связи
- подбор оборудования и подсчеты

3.

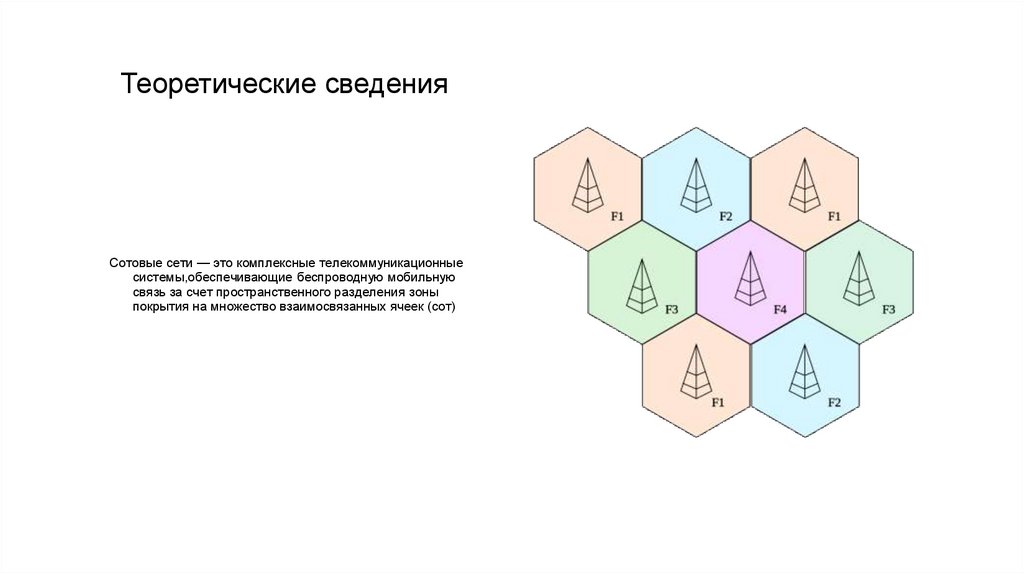

Теоретические сведения
Сотовые сети — это комплексные телекоммуникационные
системы,обеспечивающие беспроводную мобильную
связь за счет пространственного разделения зоны
покрытия на множество взаимосвязанных ячеек (сот)

4.

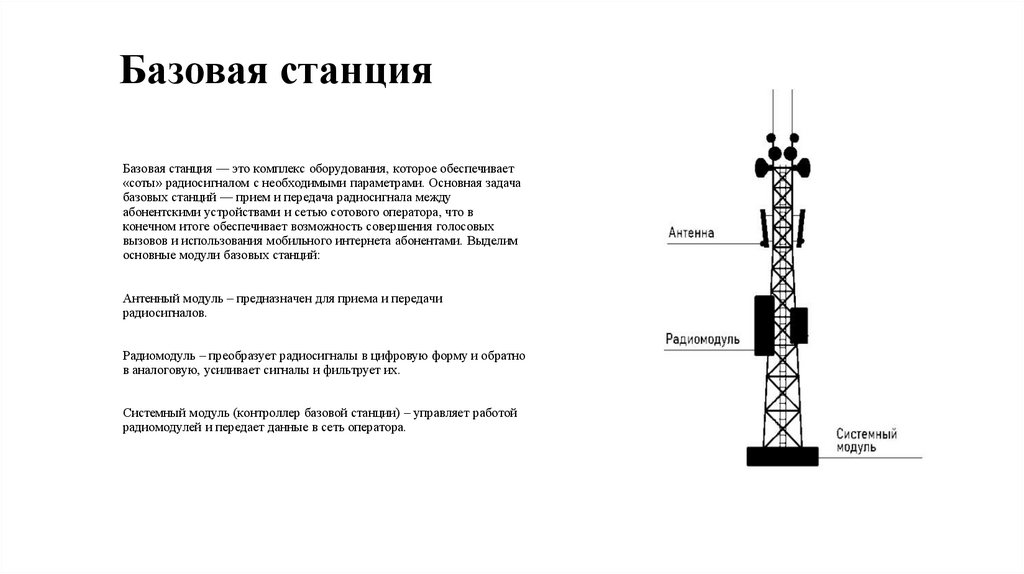

Базовая станция
Базовая станция — это комплекс оборудования, которое обеспечивает
«соты» радиосигналом с необходимыми параметрами. Основная задача
базовых станций — прием и передача радиосигнала между
абонентскими устройствами и сетью сотового оператора, что в
конечном итоге обеспечивает возможность совершения голосовых
вызовов и использования мобильного интернета абонентами. Выделим
основные модули базовых станций:
Антенный модуль – предназначен для приема и передачи
радиосигналов.
Радиомодуль – преобразует радиосигналы в цифровую форму и обратно
в аналоговую, усиливает сигналы и фильтрует их.
Системный модуль (контроллер базовой станции) – управляет работой
радиомодулей и передает данные в сеть оператора.

5.

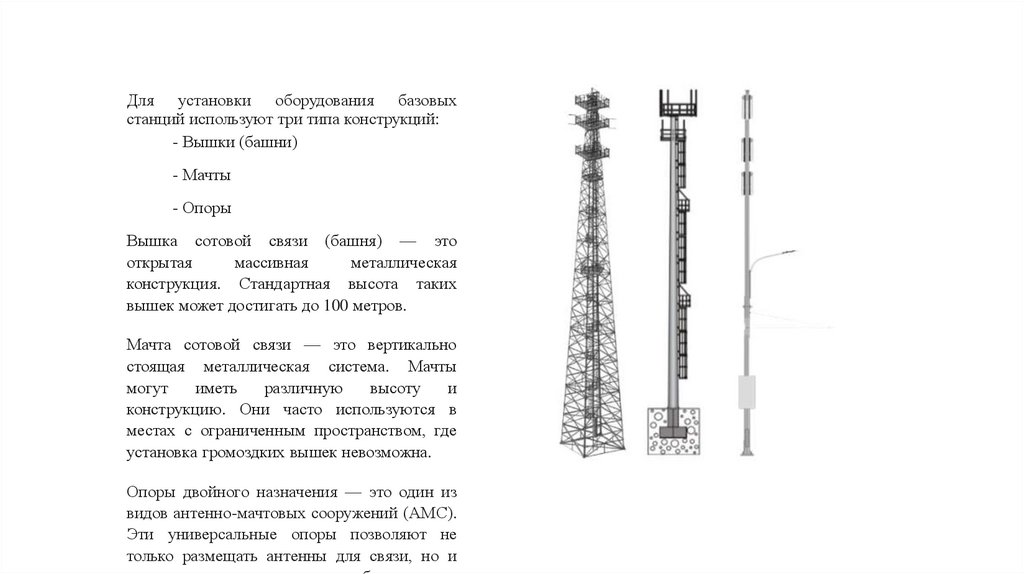

Для установки оборудования базовых
станций используют три типа конструкций:
- Вышки (башни)
- Мачты
- Опоры
Вышка сотовой связи (башня) — это
открытая
массивная
металлическая
конструкция. Стандартная высота таких
вышек может достигать до 100 метров.
Мачта сотовой связи — это вертикально
стоящая металлическая система. Мачты
могут
иметь
различную
высоту
и
конструкцию. Они часто используются в
местах с ограниченным пространством, где
установка громоздких вышек невозможна.
Опоры двойного назначения — это один из
видов антенно-мачтовых сооружений (АМС).
Эти универсальные опоры позволяют не
только размещать антенны для связи, но и

6.

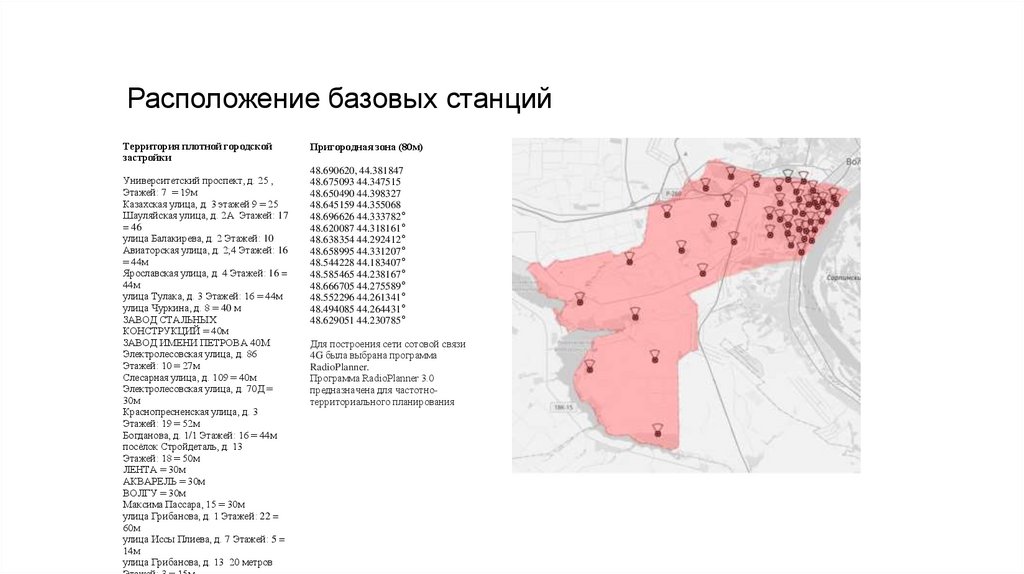

Расположение базовых станций
Территория плотной городской
застройки
Университетский проспект, д. 25 ,
Этажей: 7 = 19м
Казахская улица, д. 3 этажей 9 = 25
Шауляйская улица, д. 2А Этажей: 17
= 46
улица Балакирева, д. 2 Этажей: 10
Авиаторская улица, д. 2;4 Этажей: 16
= 44м
Ярославская улица, д. 4 Этажей: 16 =
44м
улица Тулака, д. 3 Этажей: 16 = 44м
улица Чуркина, д. 8 = 40 м
ЗАВОД СТАЛЬНЫХ
КОНСТРУКЦИЙ = 40м
ЗАВОД ИМЕНИ ПЕТРОВА 40М
Электролесовская улица, д. 86
Этажей: 10 = 27м
Слесарная улица, д. 109 = 40м
Электролесовская улица, д. 70Д =
30м
Краснопресненская улица, д. 3
Этажей: 19 = 52м
Богданова, д. 1/1 Этажей: 16 = 44м
посёлок Стройдеталь, д. 13
Этажей: 18 = 50м
ЛЕНТА = 30м
АКВАРЕЛЬ = 30м
ВОЛГУ = 30м
Максима Пассара, 15 = 30м
улица Грибанова, д. 1 Этажей: 22 =
60м
улица Иссы Плиева, д. 7 Этажей: 5 =
14м
улица Грибанова, д. 13 20 метров
Пригородная зона (80м)
48.690620, 44.381847
48.675093 44.347515
48.650490 44.398327
48.645159 44.355068
48.696626 44.333782°
48.620087 44.318161°
48.638354 44.292412°
48.658995 44.331207°
48.544228 44.183407°
48.585465 44.238167°
48.666705 44.275589°
48.552296 44.261341°
48.494085 44.264431°
48.629051 44.230785°
Для построения сети сотовой связи
4G была выбрана программа
RadioPlanner.
Программа RadioPlanner 3.0
предназначена для частотнотерриториального планирования

7.

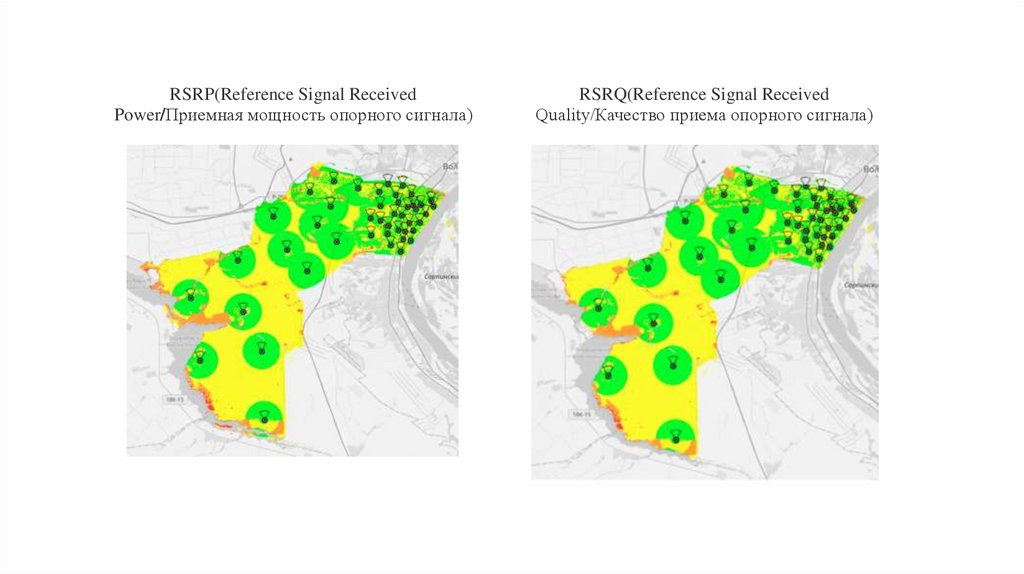

RSRP(Reference Signal Received
Power/Приемная мощность опорного сигнала)
RSRQ(Reference Signal Received
Quality/Качество приема опорного сигнала)

8.

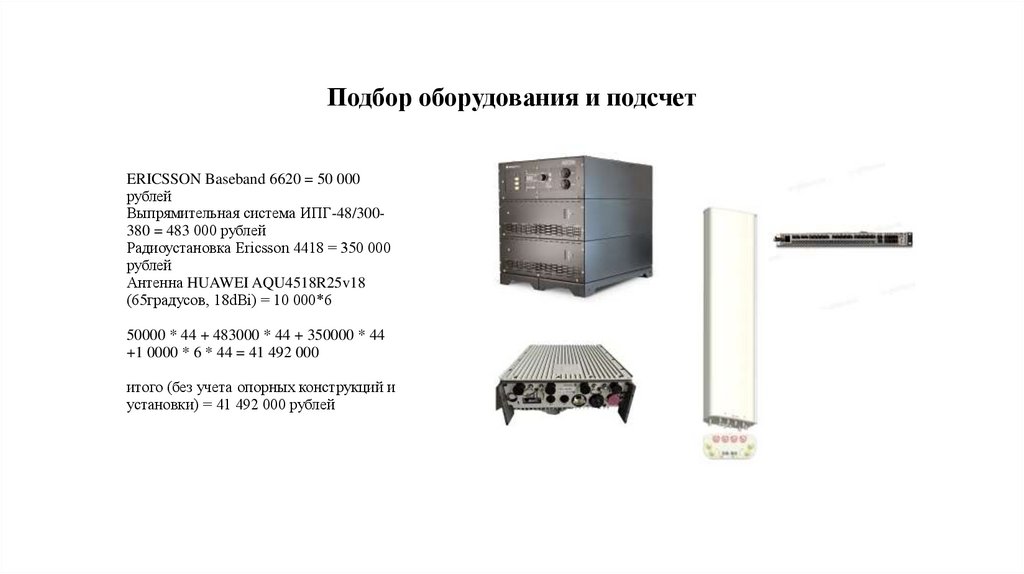

Подбор оборудования и подсчет
ERICSSON Baseband 6620 = 50 000
рублей
Выпрямительная система ИПГ-48/300380 = 483 000 рублей
Радиоустановка Ericsson 4418 = 350 000
рублей
Антенна HUAWEI AQU4518R25v18
(65градусов, 18dBi) = 10 000*6
50000 * 44 + 483000 * 44 + 350000 * 44
+1 0000 * 6 * 44 = 41 492 000
итого (без учета опорных конструкций и
установки) = 41 492 000 рублей

9.

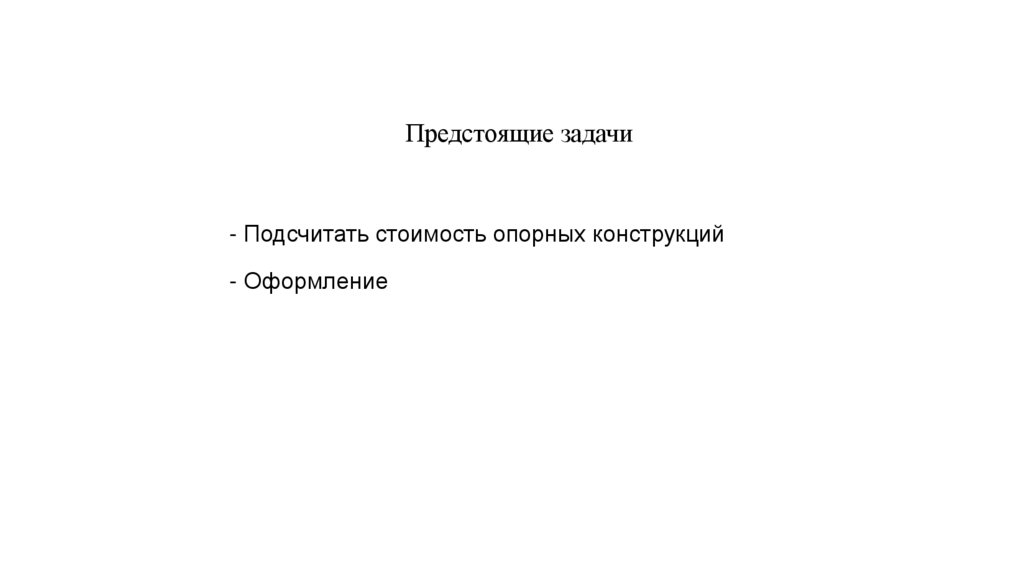

Предстоящие задачи
- Подсчитать стоимость опорных конструкций
- Оформление

10.

Спасибо за внимание!
