Разработка алгоритма размещения базовых станций сети сотовой связи

1.

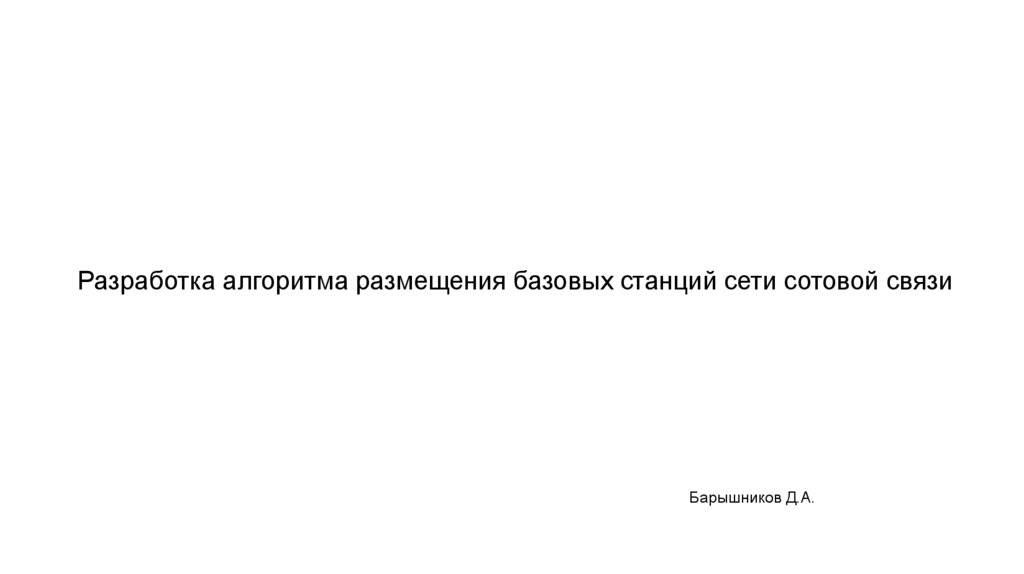

Разработка алгоритма размещения базовых станций сети сотовой связи
Барышников Д.А.

2.

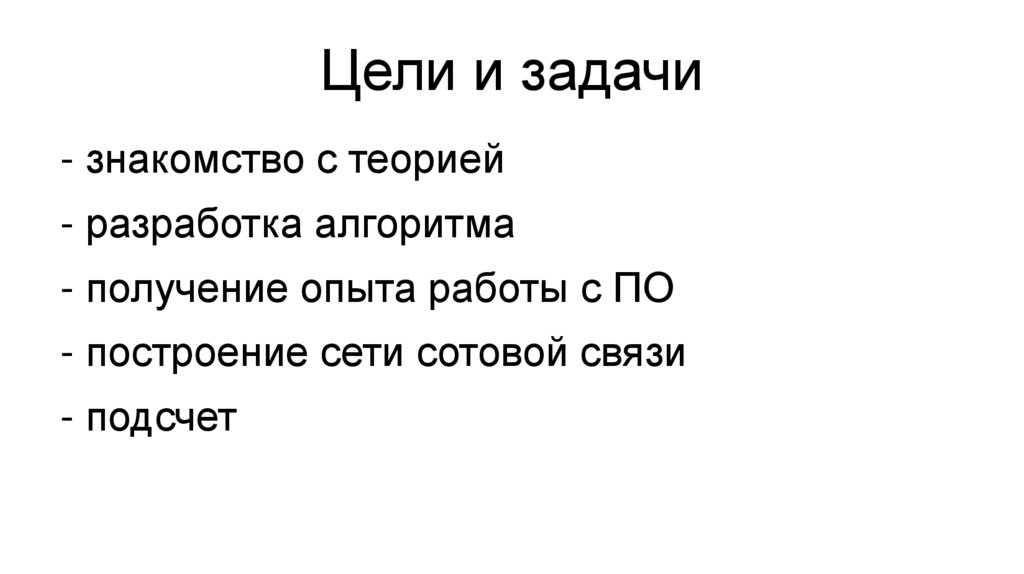

Цели и задачи
- знакомство с теорией
- разработка алгоритма
- получение опыта работы с ПО
- построение сети сотовой связи
- подсчет

3.

теория
Сотовые сети — это комплексные телекоммуникационные системы,
обеспечивающие беспроводную мобильную связь за счет
пространственного разделения зоны покрытия на множество
взаимосвязанных ячеек (сот) с индивидуальным
обслуживанием каждой из них специализированными
базовыми станциями, что позволяет оптимизировать
использование ограниченного радиочастотного спектра,
гарантировать непрерывность соединения при перемещении
абонентов между зонами покрытия, масштабировать сетевую
емкость в соответствии с плотностью пользователей и
географическими особенностями местности, а также
поддерживать разнообразные сервисы связи — от голосовой
телефонии до высокоскоростной передачи данных и
интернета вещей (IoT), реализуя таким образом
универсальную платформу для мобильных коммуникаций в
современных стандартах (2G, 3G, 4G/LTE, 5G), где ключевыми
характеристиками выступают территориальная
распределенность, динамическое управление ресурсами,
поддержка роуминга между операторами и технологическая
преемственность поколений, обеспечивающая эволюционное
развитие телекоммуникационных услуг при сохранении
обратной совместимости с устаревшим оборудованием и
одновременным внедрением инновационных решений в
области радиодоступа, сетевой архитектуры и сервисной
логики, что в совокупности формирует глобальную экосистему
мобильной связи, интегрированную со спутниковыми
системами и цифровыми платформами для создания единого
информационного пространства с повсеместным покрытием,
высокой надежностью и адаптивностью к меняющимся
требованиям пользователей и технологическим трендам

4.

Структура и принцип работы
1. Базовые станции (БС):
Базовая
станция
представляет
собой
сложный
системный
комплекс, состоящий из
приёмопередающей
аппаратуры,
который
играет ключевую роль в
обеспечении связи в

5.

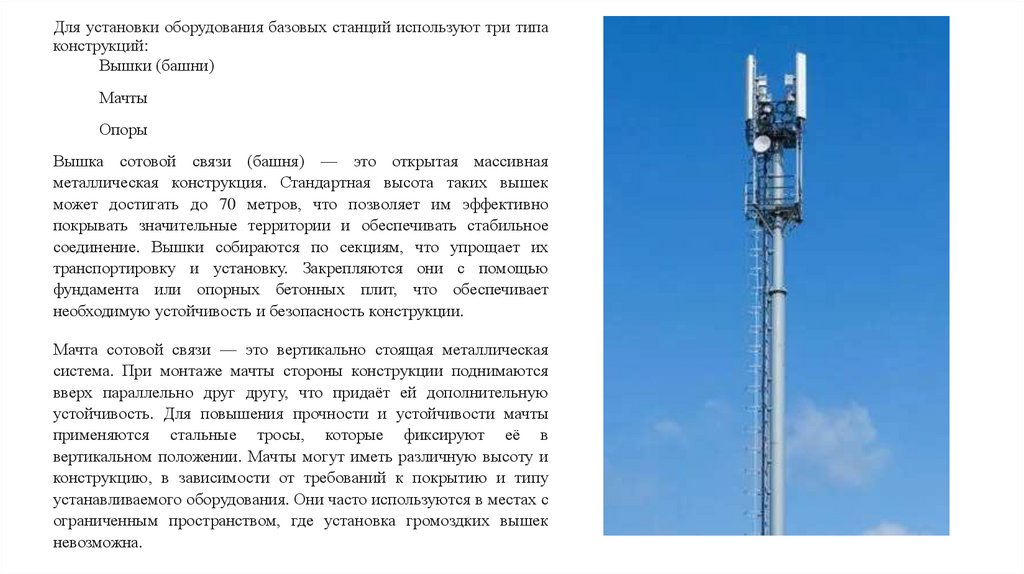

Для установки оборудования базовых станций используют три типа
конструкций:
Вышки (башни)
Мачты
Опоры
Вышка сотовой связи (башня) — это открытая массивная
металлическая конструкция. Стандартная высота таких вышек
может достигать до 70 метров, что позволяет им эффективно
покрывать значительные территории и обеспечивать стабильное
соединение. Вышки собираются по секциям, что упрощает их
транспортировку и установку. Закрепляются они с помощью
фундамента или опорных бетонных плит, что обеспечивает
необходимую устойчивость и безопасность конструкции.
Мачта сотовой связи — это вертикально стоящая металлическая
система. При монтаже мачты стороны конструкции поднимаются
вверх параллельно друг другу, что придаёт ей дополнительную
устойчивость. Для повышения прочности и устойчивости мачты
применяются стальные тросы, которые фиксируют её в
вертикальном положении. Мачты могут иметь различную высоту и
конструкцию, в зависимости от требований к покрытию и типу
устанавливаемого оборудования. Они часто используются в местах с
ограниченным пространством, где установка громоздких вышек
невозможна.

6.

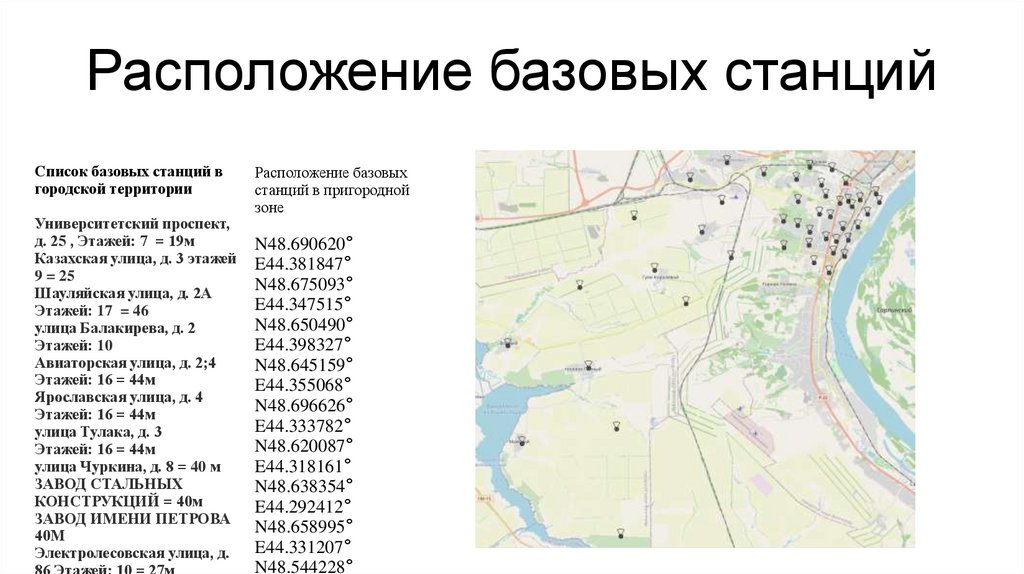

Расположение базовых станций
Список базовых станций в
городской территории
Университетский проспект,
д. 25 , Этажей: 7 = 19м
Казахская улица, д. 3 этажей
9 = 25
Шауляйская улица, д. 2А
Этажей: 17 = 46
улица Балакирева, д. 2
Этажей: 10
Авиаторская улица, д. 2;4
Этажей: 16 = 44м
Ярославская улица, д. 4
Этажей: 16 = 44м
улица Тулака, д. 3
Этажей: 16 = 44м
улица Чуркина, д. 8 = 40 м
ЗАВОД СТАЛЬНЫХ
КОНСТРУКЦИЙ = 40м
ЗАВОД ИМЕНИ ПЕТРОВА
40М
Электролесовская улица, д.
86 Этажей: 10 = 27м
Расположение базовых
станций в пригородной
зоне
N48.690620°
E44.381847°
N48.675093°
E44.347515°
N48.650490°
E44.398327°
N48.645159°
E44.355068°
N48.696626°
E44.333782°
N48.620087°
E44.318161°
N48.638354°
E44.292412°
N48.658995°
E44.331207°
N48.544228°

7.

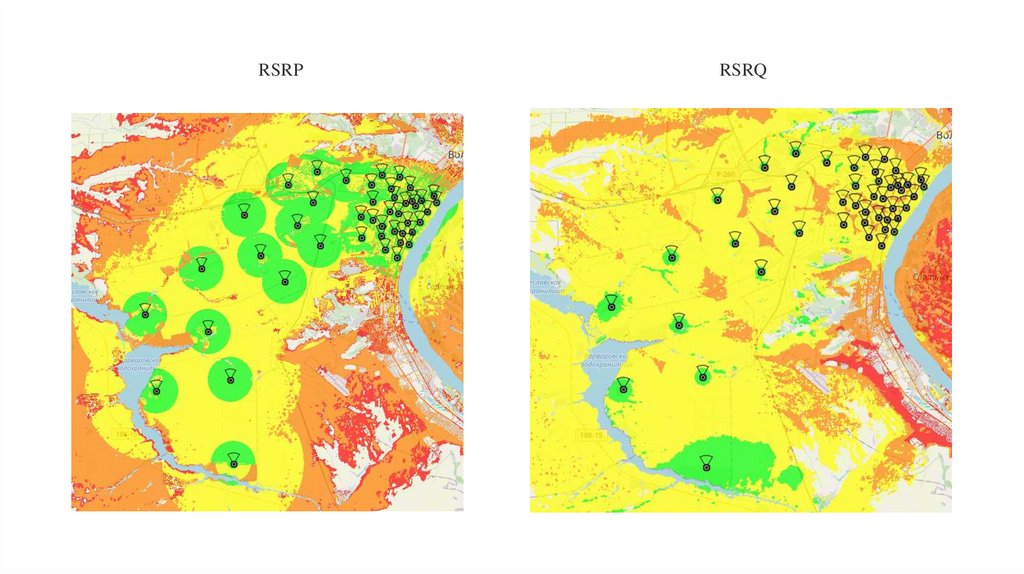

RSRP
RSRQ

8.

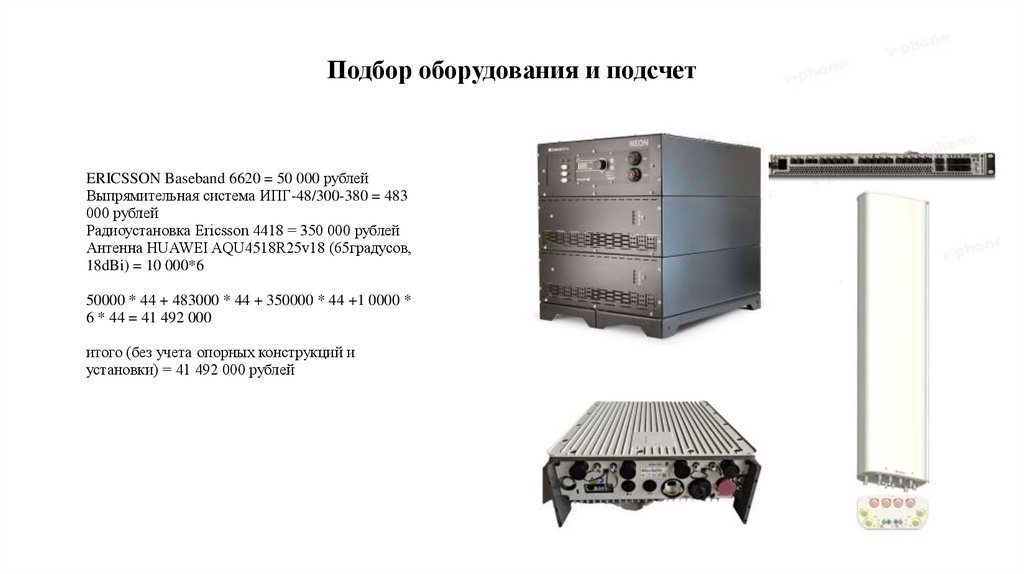

Подбор оборудования и подсчет
ERICSSON Baseband 6620 = 50 000 рублей
Выпрямительная система ИПГ-48/300-380 = 483
000 рублей
Радиоустановка Ericsson 4418 = 350 000 рублей
Антенна HUAWEI AQU4518R25v18 (65градусов,
18dBi) = 10 000*6
50000 * 44 + 483000 * 44 + 350000 * 44 +1 0000 *
6 * 44 = 41 492 000
итого (без учета опорных конструкций и
установки) = 41 492 000 рублей

9.

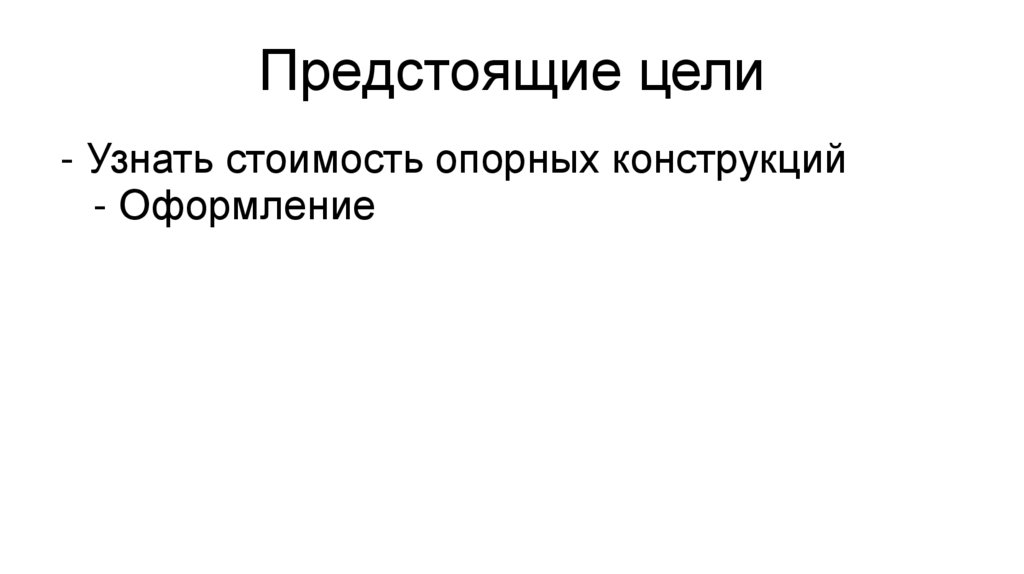

Предстоящие цели
- Узнать стоимость опорных конструкций
- Оформление

10.

Спасибо за внимание!
