Векторная графика

1. Тема: Векторная графика

ТЕМА: ВЕКТОРНАЯ ГРАФИКА
Текст: Медведев Н А
Оформление: Сартаков Д.Д.
Читал: Михаленков А. С.
Группа: КСК-21

2. Что такое векторная графика

ЧТО ТАКОЕ ВЕКТОРНАЯ ГРАФИКА
Векторная графика — это
изображения, построенные из
линий, кривых и фигур.
Масштабируется без потери
качества.
Используется в схемах, чертежах,
диаграммах.

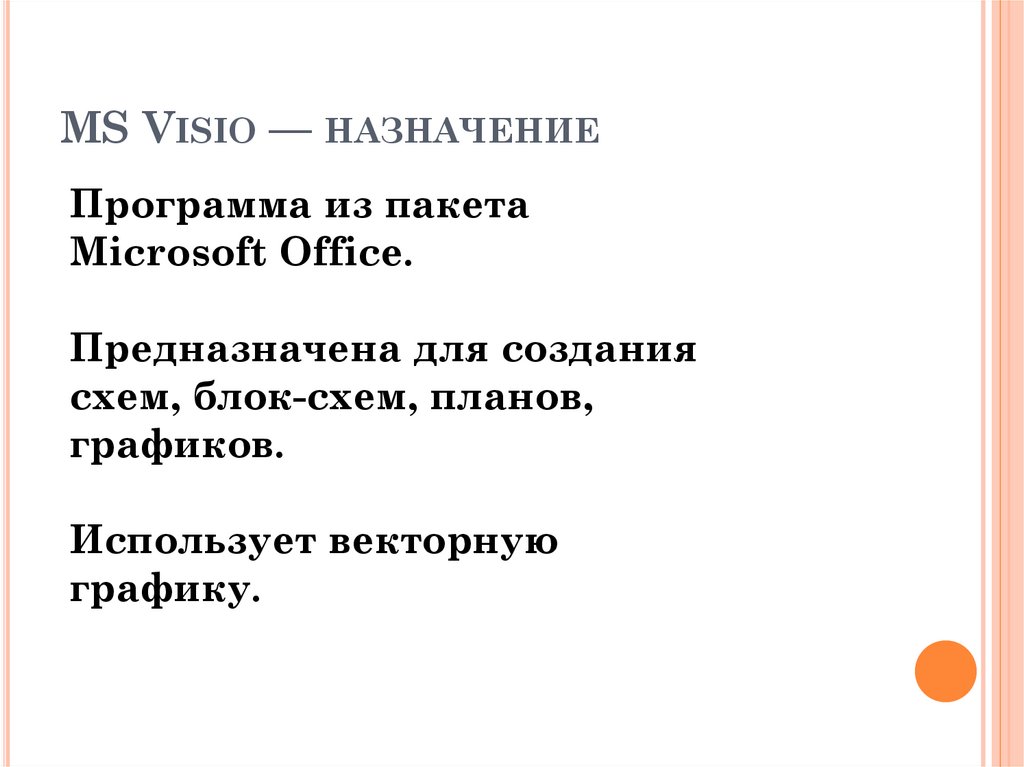

3. MS Visio — назначение

MS VISIO — НАЗНАЧЕНИЕ
Программа из пакета
Microsoft Office.
Предназначена для создания
схем, блок-схем, планов,
графиков.
Использует векторную
графику.

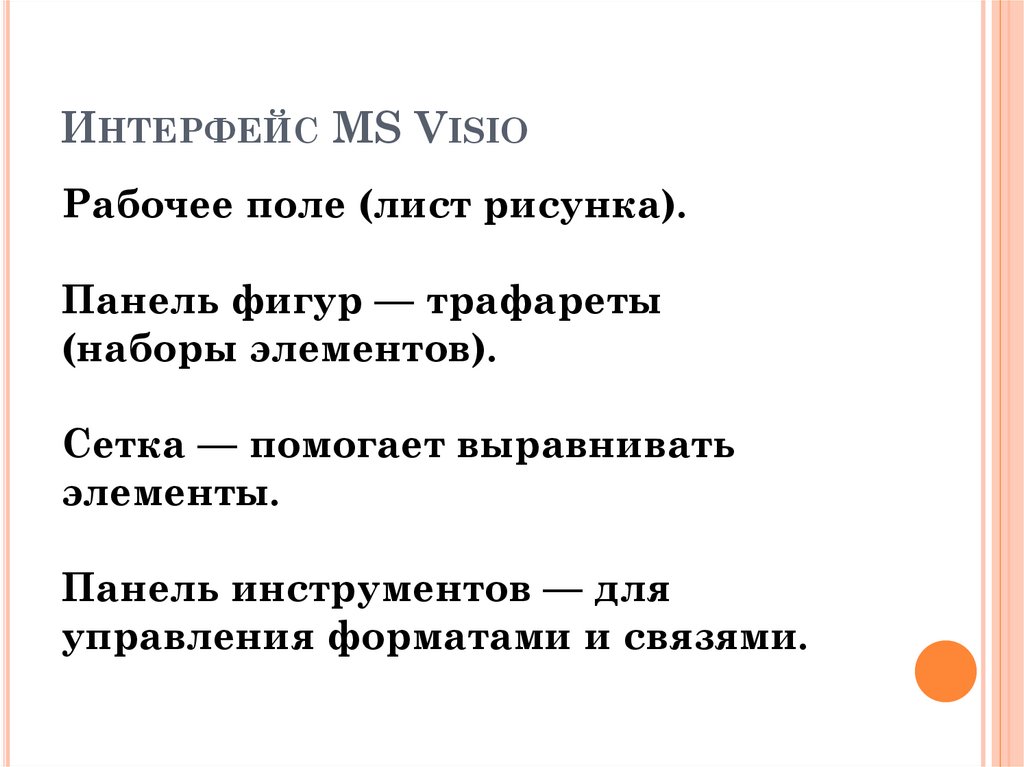

4. Интерфейс MS Visio

ИНТЕРФЕЙС MS VISIO
Рабочее поле (лист рисунка).
Панель фигур — трафареты
(наборы элементов).
Сетка — помогает выравнивать
элементы.
Панель инструментов — для
управления форматами и связями.

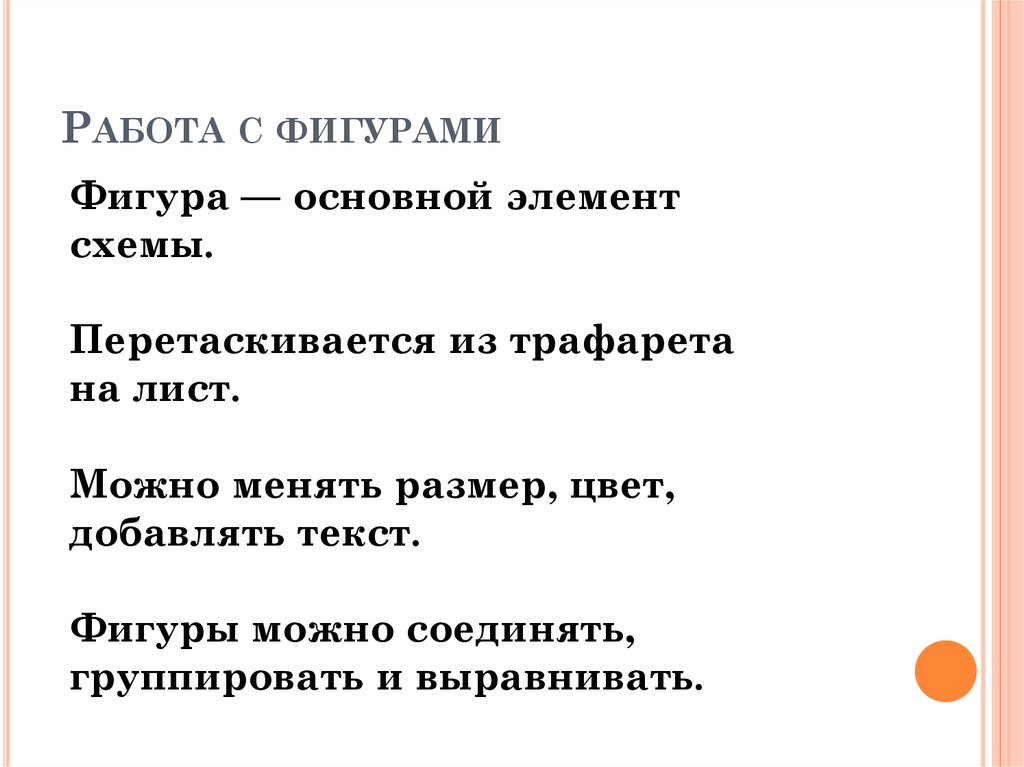

5. Работа с фигурами

РАБОТА С ФИГУРАМИ
Фигура — основной элемент
схемы.
Перетаскивается из трафарета
на лист.
Можно менять размер, цвет,
добавлять текст.
Фигуры можно соединять,
группировать и выравнивать.

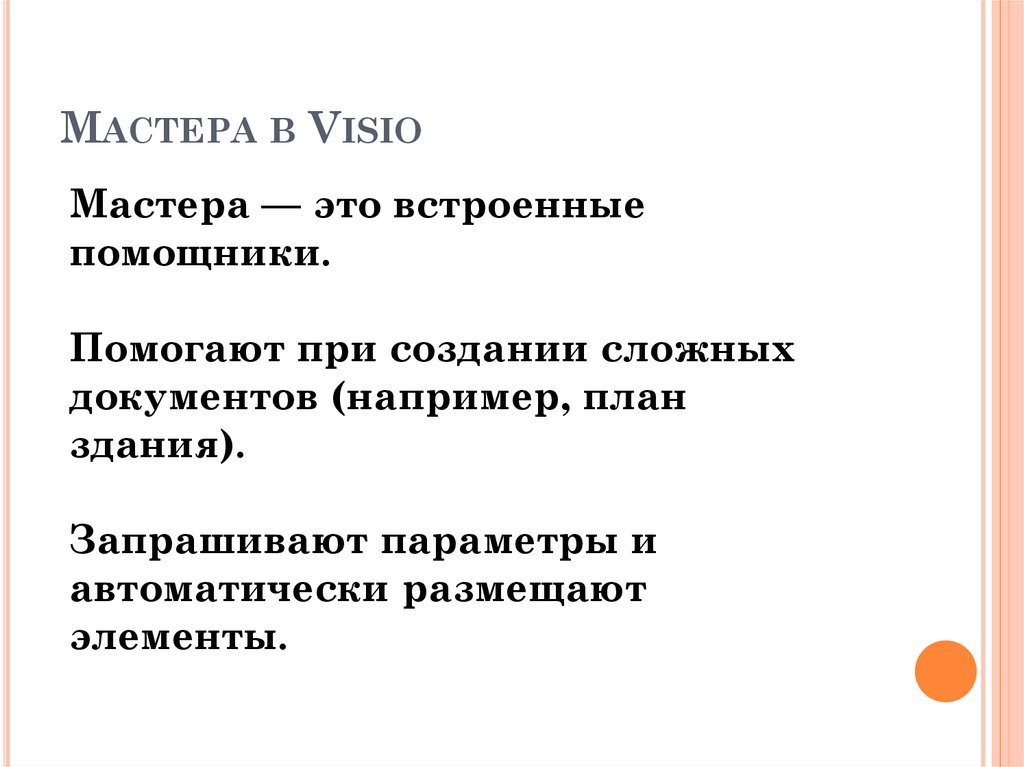

6. Мастера в Visio

МАСТЕРА В VISIO
Мастера — это встроенные
помощники.
Помогают при создании сложных
документов (например, план
здания).
Запрашивают параметры и
автоматически размещают
элементы.

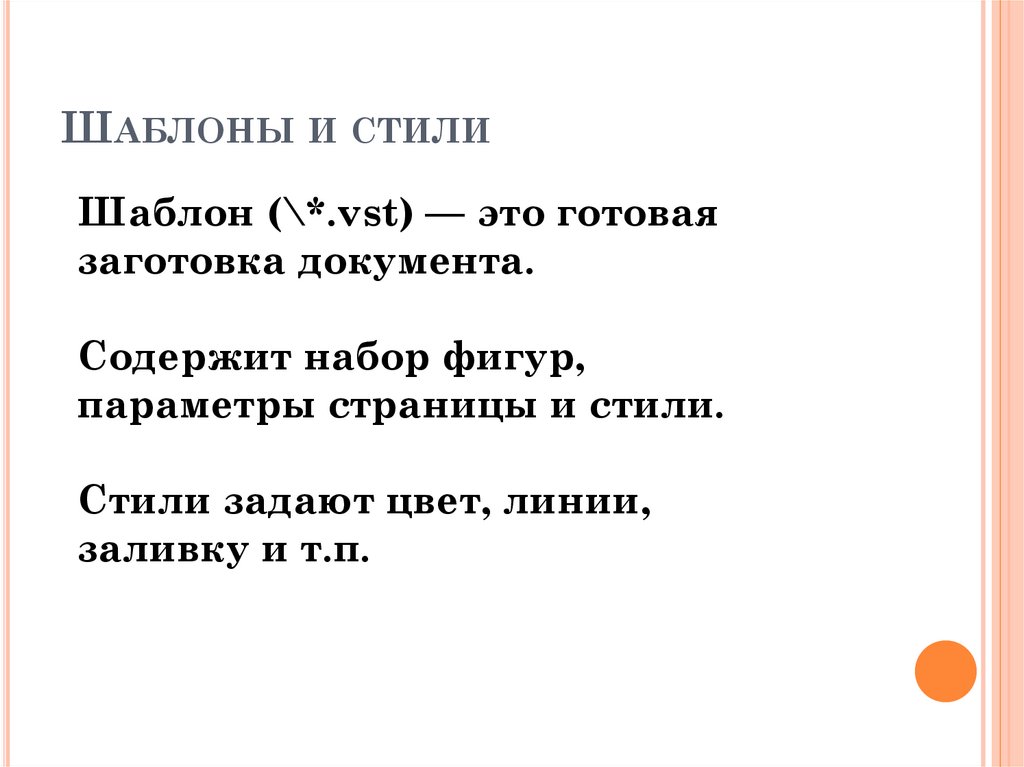

7. Шаблоны и стили

ШАБЛОНЫ И СТИЛИ
Шаблон (\*.vst) — это готовая
заготовка документа.
Содержит набор фигур,
параметры страницы и стили.
Стили задают цвет, линии,
заливку и т.п.

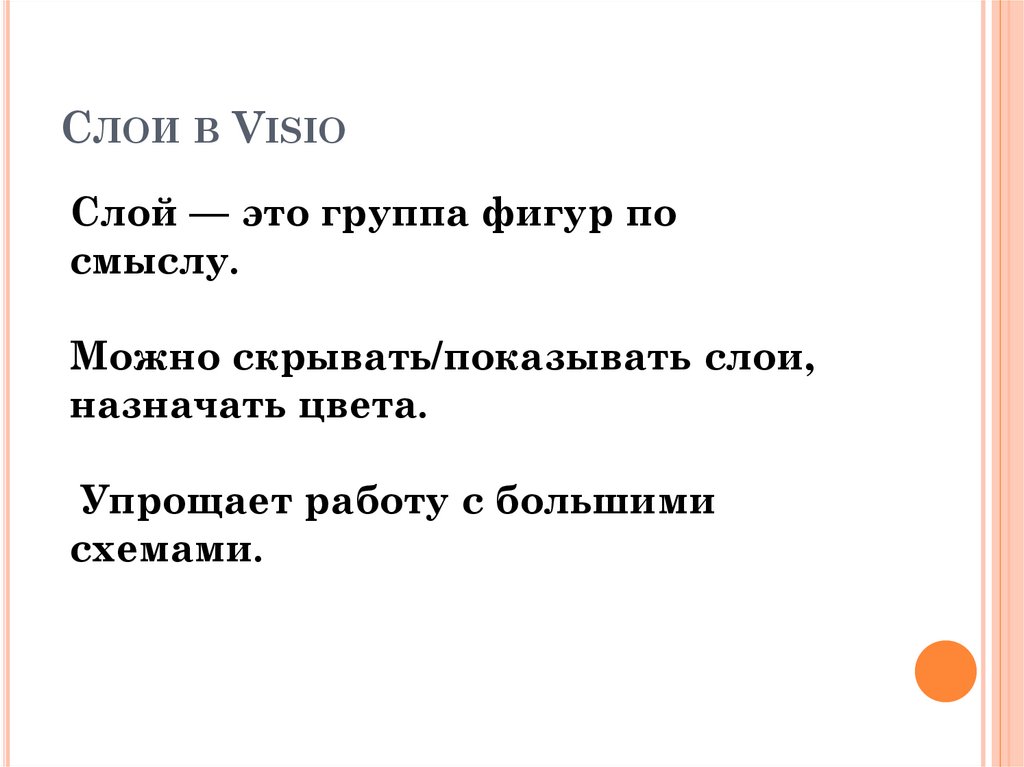

8. Слои в Visio

СЛОИ В VISIO
Слой — это группа фигур по
смыслу.
Можно скрывать/показывать слои,
назначать цвета.
Упрощает работу с большими
схемами.

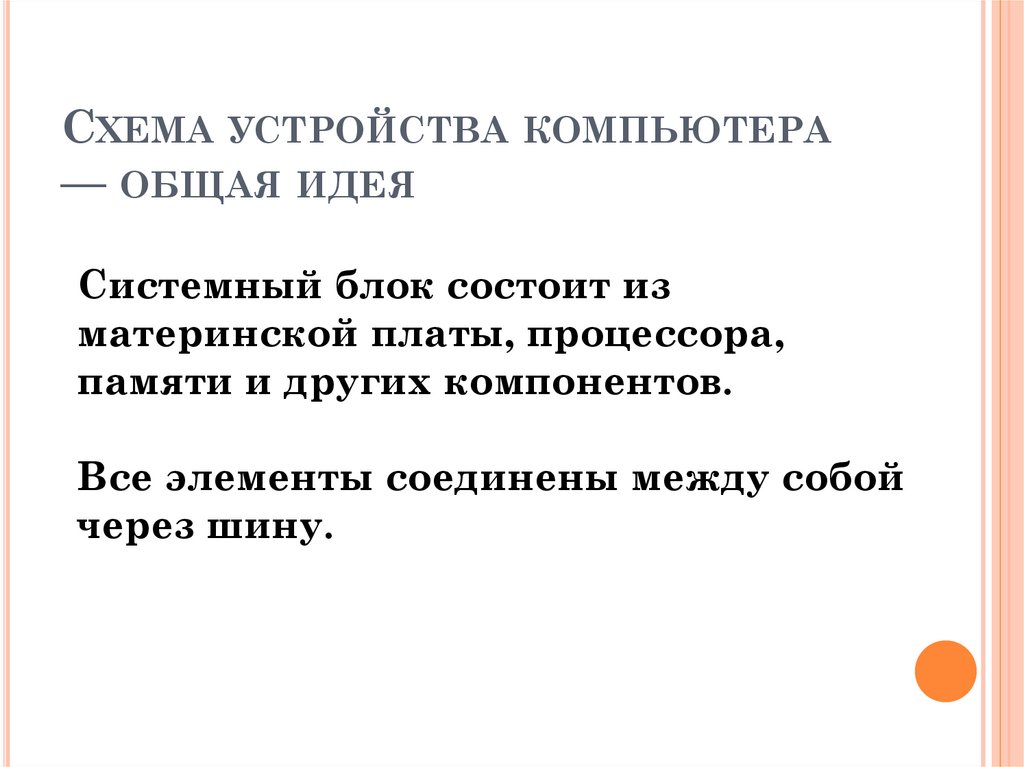

9. Схема устройства компьютера — общая идея

СХЕМА УСТРОЙСТВА КОМПЬЮТЕРА
— ОБЩАЯ ИДЕЯ
Системный блок состоит из
материнской платы, процессора,
памяти и других компонентов.
Все элементы соединены между собой
через шину.

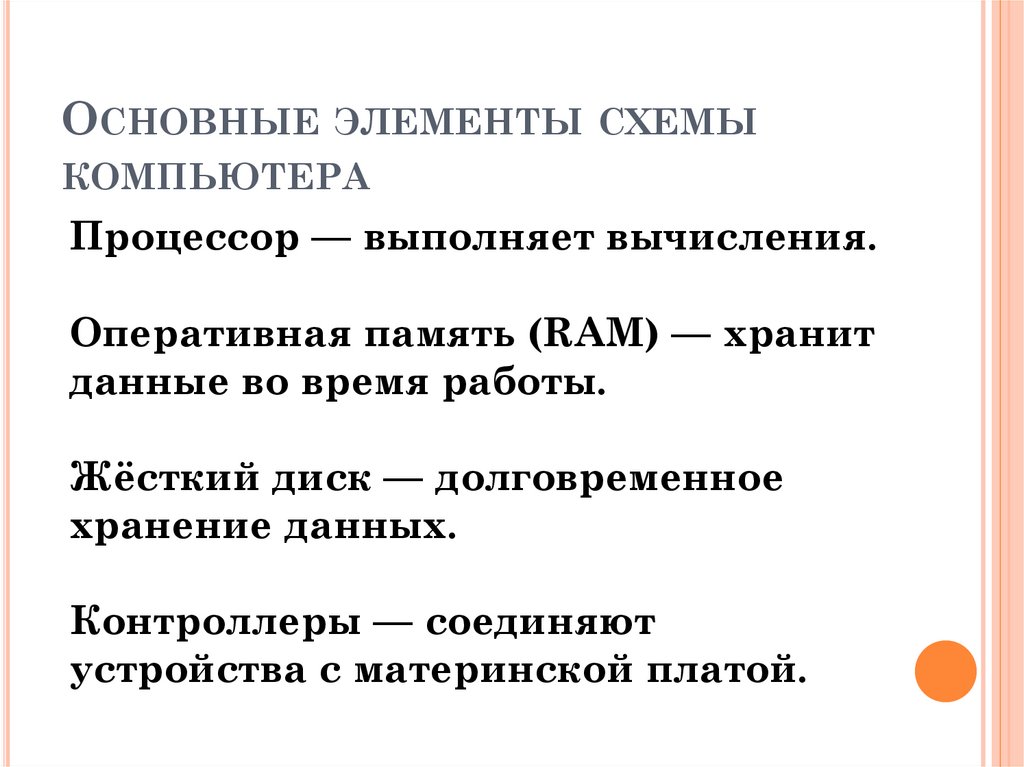

10. Основные элементы схемы компьютера

ОСНОВНЫЕ ЭЛЕМЕНТЫ СХЕМЫ
КОМПЬЮТЕРА
Процессор — выполняет вычисления.
Оперативная память (RAM) — хранит
данные во время работы.
Жёсткий диск — долговременное
хранение данных.
Контроллеры — соединяют
устройства с материнской платой.

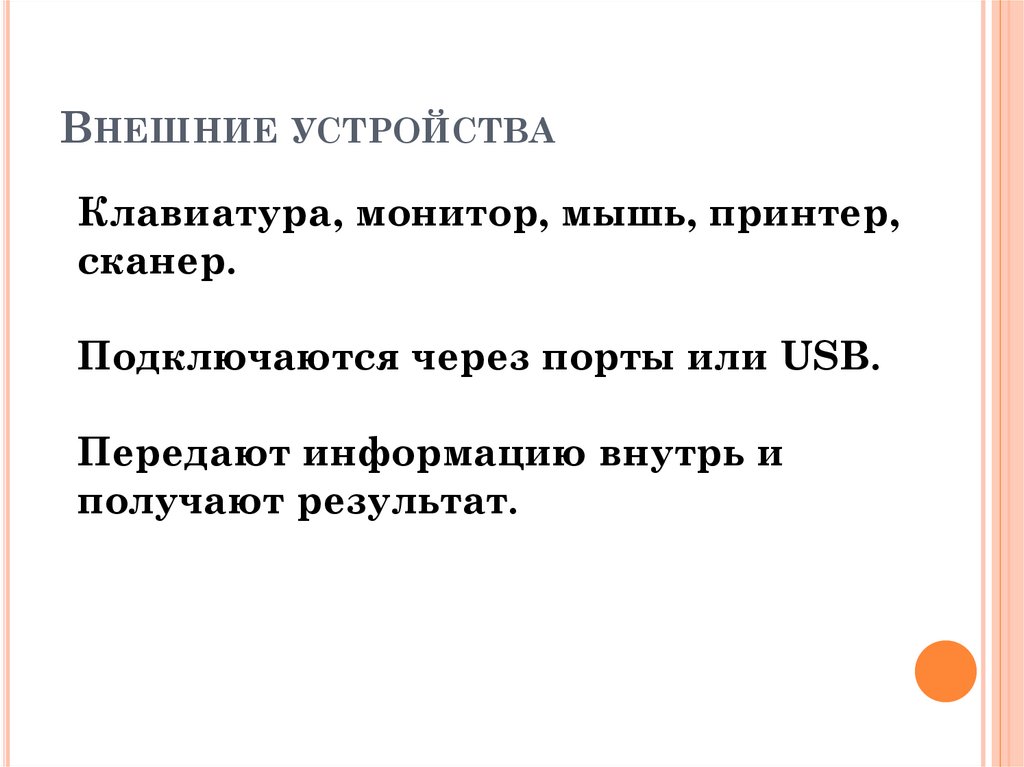

11. Внешние устройства

ВНЕШНИЕ УСТРОЙСТВА
Клавиатура, монитор, мышь, принтер,
сканер.
Подключаются через порты или USB.
Передают информацию внутрь и
получают результат.
