Разработка топливной системы гоночного автомобиля для эксплуатации в режиме экстремальных нагрузок

1.

Национальный исследовательский
технологический университет «МИСИС»
ИНСТИТУТ
КАФЕДРА
НАПРАВЛЕНИЕ
Технологий
Инжиниринг технологического оборудования
15.03.02 «Технологические машины и оборудование»
РАБОТА НА КОНКУРС ПРОЕКТНЫХ РАБОТ ИМЕНИ
АКАДЕМИКА А. А. БОЧВАРА
НА ТЕМУ:
Разработка топливной системы гоночного автомобиля для
эксплуатации в режиме экстремальных нагрузок
Выполнил:
Группа:
Жулдыбов Иван Алексеевич
БТМО-21-2
Руководитель:
Наумова Маргарита Геннадьевна
Москва - 2024

2.

Жулдыбов И.А.

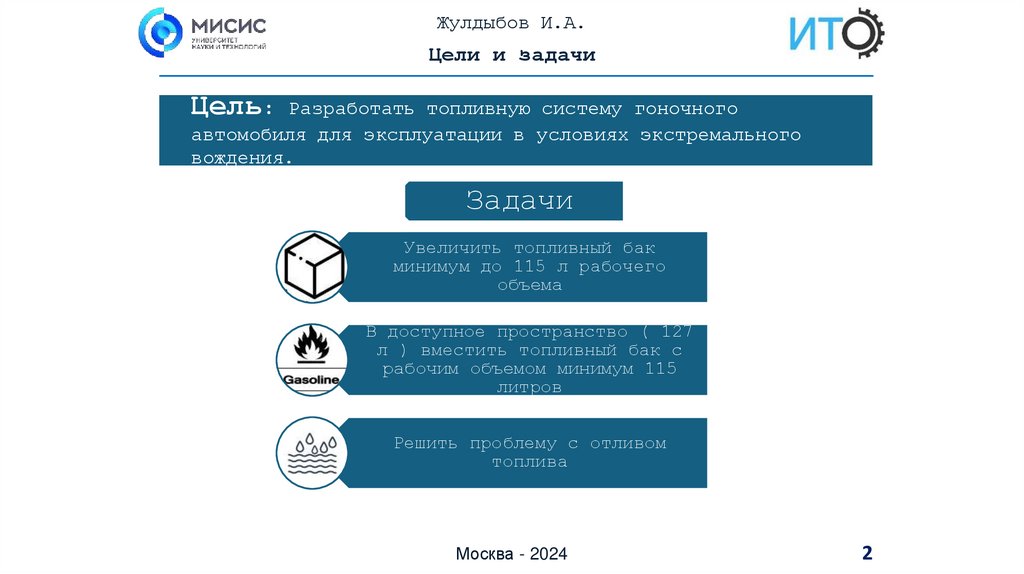

Цели и задачи
Цель: Разработать топливную систему гоночного
автомобиля для эксплуатации в условиях экстремального
вождения.
Задачи
Увеличить топливный бак
минимум до 115 л рабочего
объема
В доступное пространство ( 127
л ) вместить топливный бак с
рабочим объемом минимум 115
литров
Решить проблему с отливом
топлива
Москва - 2024
2

3.

Жулдыбов И.А.

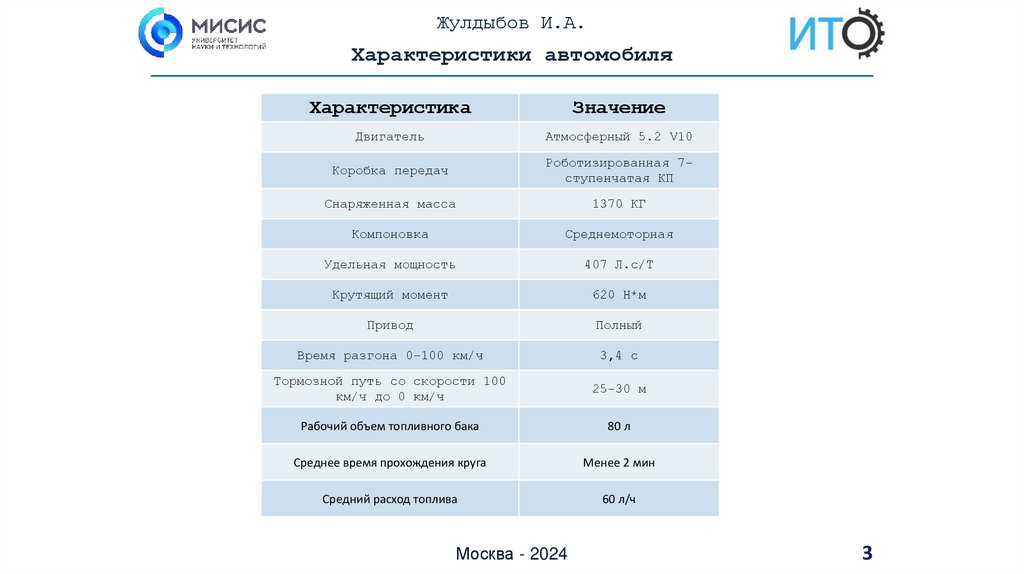

Характеристики автомобиля
Характеристика
Значение
Двигатель
Атмосферный 5.2 V10
Коробка передач
Роботизированная 7ступенчатая КП
Снаряженная масса
1370 КГ
Компоновка
Среднемоторная
Удельная мощность
407 Л.с/Т
Крутящий момент
620 Н*м
Привод
Полный
Время разгона 0-100 км/ч
3,4 с
Тормозной путь со скорости 100
км/ч до 0 км/ч
25-30 м
Рабочий объем топливного бака
80 л
Среднее время прохождения круга
Менее 2 мин
Средний расход топлива
60 л/ч
Москва - 2024
3

4.

Жулдыбов И.А.

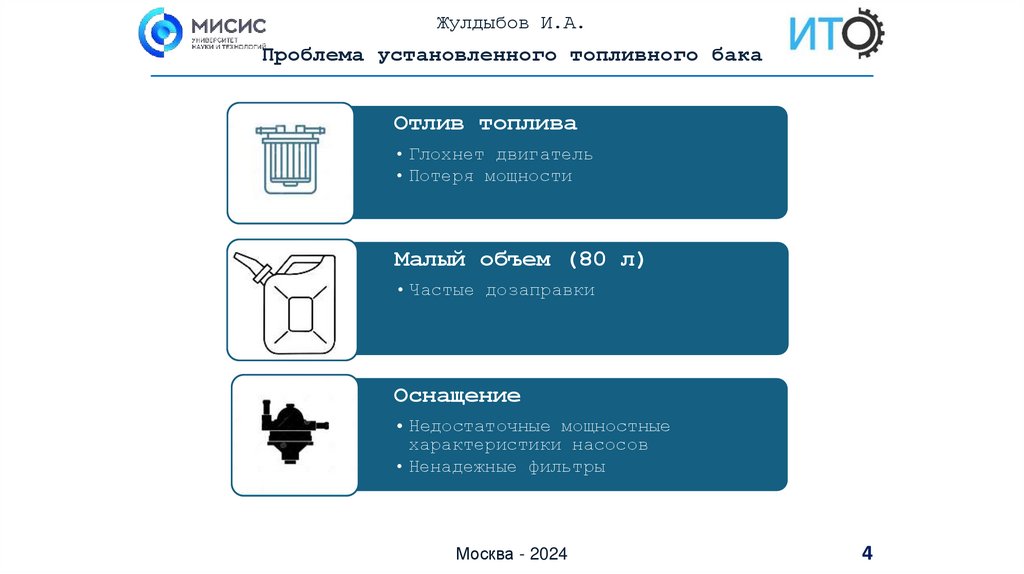

Проблема установленного топливного бака
Отлив топлива
• Глохнет двигатель
• Потеря мощности
Малый объем (80 л)
• Частые дозаправки
Оснащение
• Недостаточные мощностные
характеристики насосов
• Ненадежные фильтры
Москва - 2024
4

5.

Жулдыбов И.А.

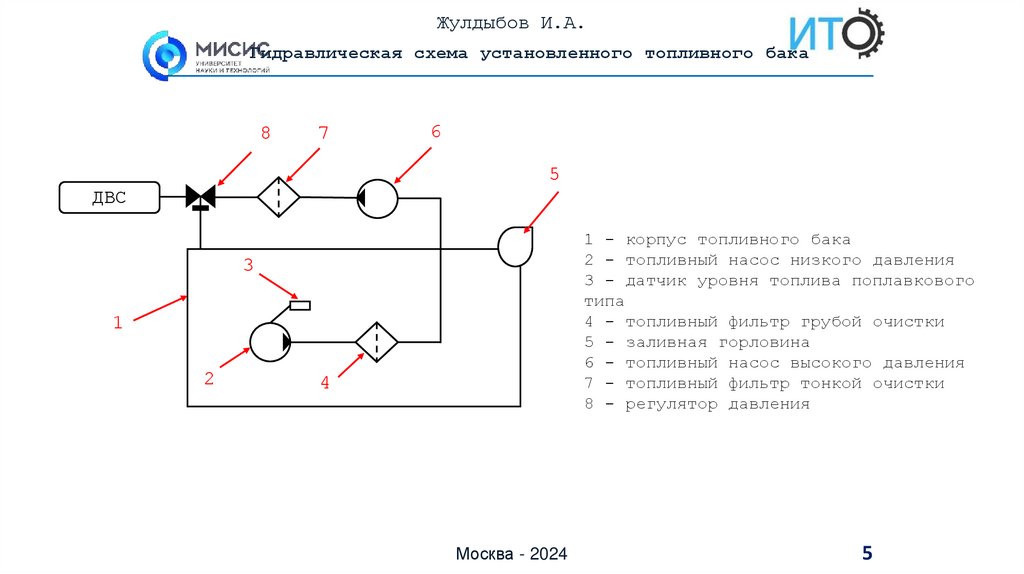

Гидравлическая схема установленного топливного бака
8
7
6
5
ДВС
1 - корпус топливного бака
2 - топливный насос низкого давления
3 - датчик уровня топлива поплавкового
типа
4 - топливный фильтр грубой очистки
5 - заливная горловина
6 - топливный насос высокого давления
7 - топливный фильтр тонкой очистки
8 - регулятор давления
3
1
2
4
Москва - 2024
5

6.

Жулдыбов И.А.

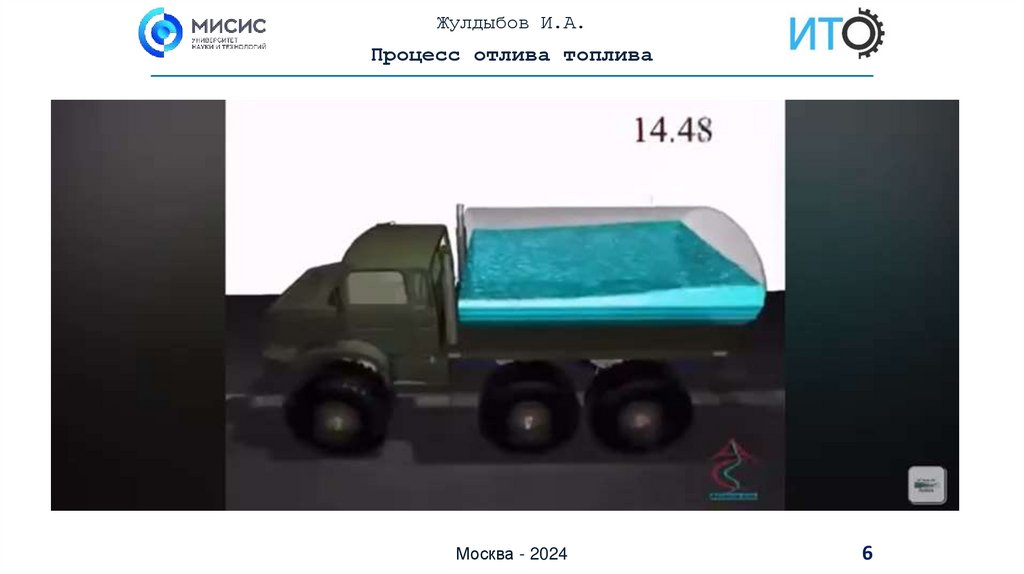

Процесс отлива топлива
Москва - 2024
6

7.

Жулдыбов И.А.

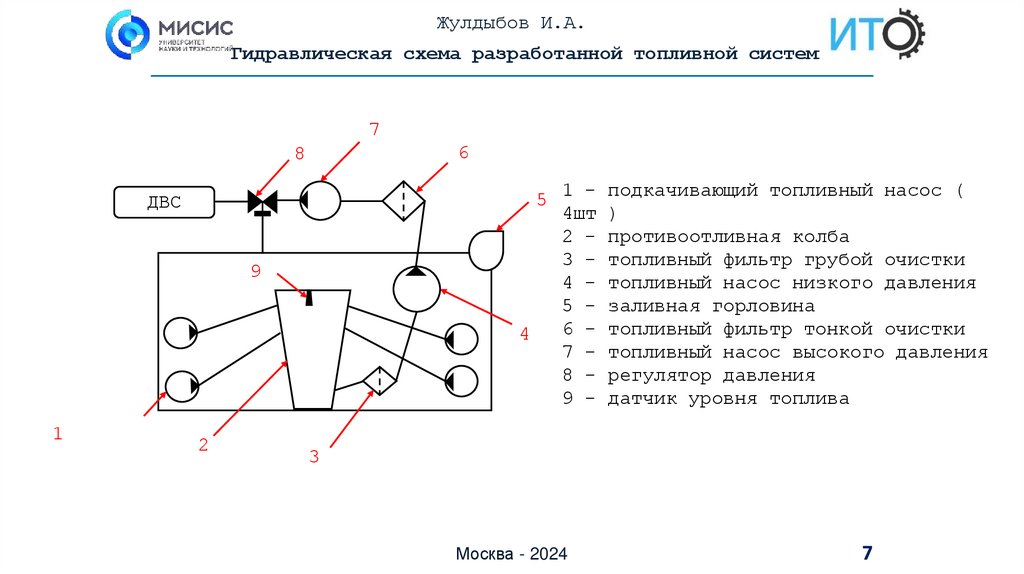

Гидравлическая схема разработанной топливной системы
7
6
8
5 1 - подкачивающий топливный насос (
4шт )
2 - противоотливная колба
3 - топливный фильтр грубой очистки
4 - топливный насос низкого давления
5 - заливная горловина
6 - топливный фильтр тонкой очистки
4
7 - топливный насос высокого давления
8 - регулятор давления
9 - датчик уровня топлива
ДВС
9
1
2
3
Москва - 2024
7

8.

Жулдыбов И.А.

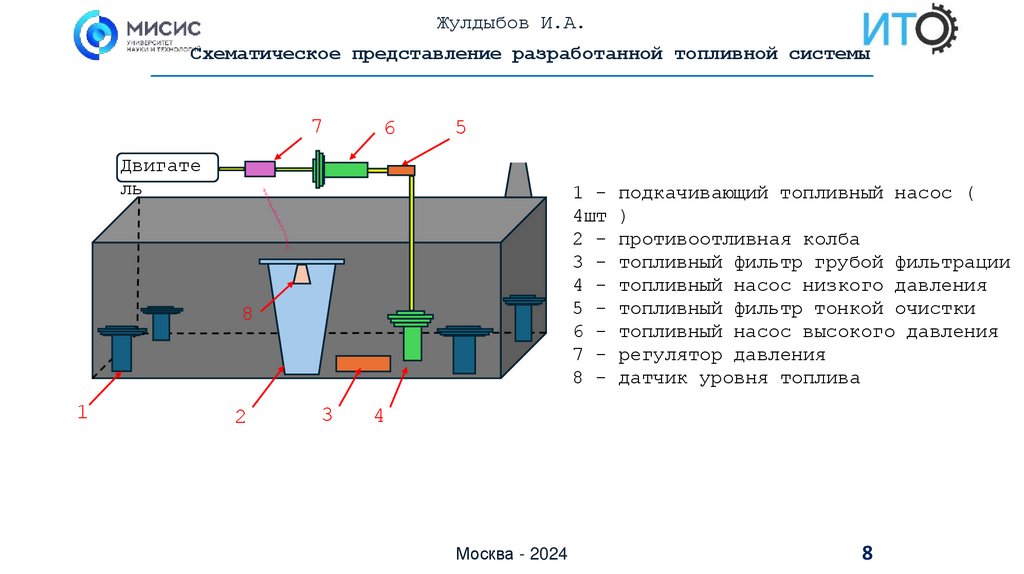

Схематическое представление разработанной топливной системы
7
6
5
Двигате
ль
1 - подкачивающий топливный насос (
4шт )
2 - противоотливная колба
3 - топливный фильтр грубой фильтрации
4 - топливный насос низкого давления
5 - топливный фильтр тонкой очистки
6 - топливный насос высокого давления
7 - регулятор давления
8 - датчик уровня топлива
8
1
2
3
4
Москва - 2024
8

9.

Жулдыбов И.А.

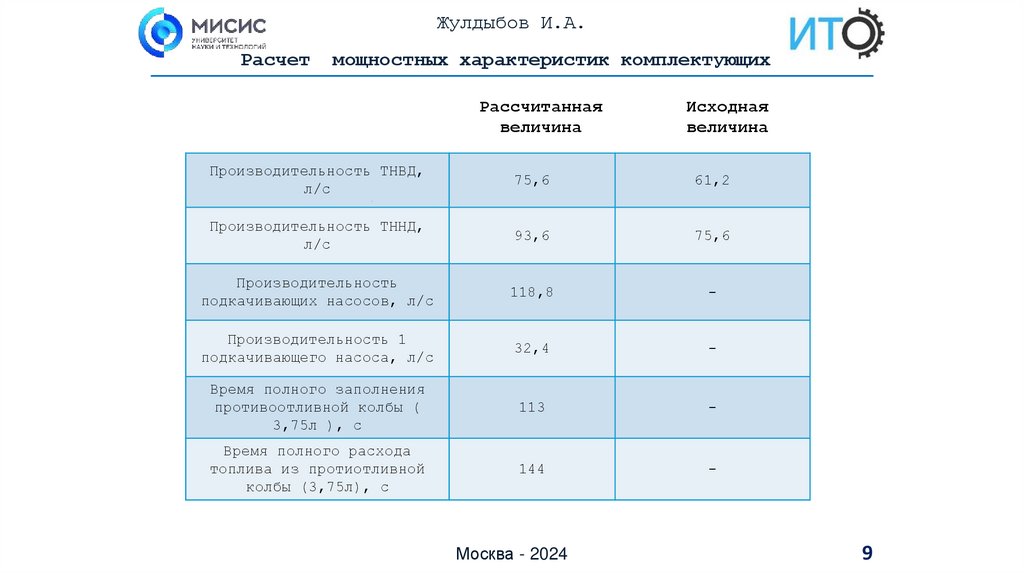

Расчет
мощностных характеристик комплектующих
Рассчитанная
величина
Исходная
величина
Производительность ТНВД,
л/с
75,6
61,2
Производительность ТННД,
л/с
93,6
75,6
Производительность
подкачивающих насосов, л/с
118,8
-
Производительность 1
подкачивающего насоса, л/с
32,4
-
Время полного заполнения
противоотливной колбы (
3,75л ), с
113
-
Время полного расхода
топлива из протиотливной
колбы (3,75л), с
144
-
Москва - 2024
9

10.

Жулдыбов И.А.

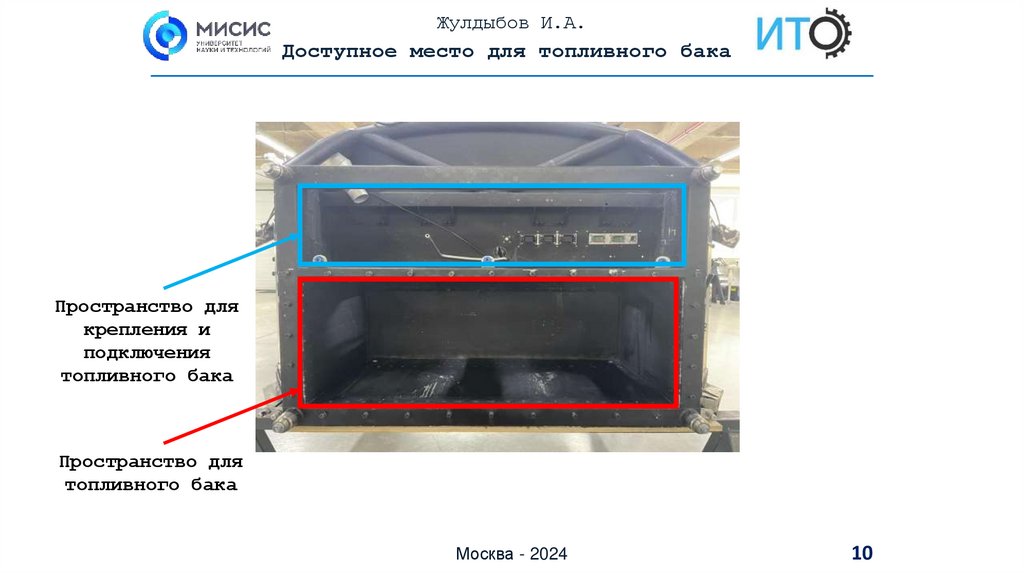

Доступное место для топливного бака
Пространство для
крепления и
подключения
топливного бака
Пространство для
топливного бака
Москва - 2024
10

11.

Жулдыбов И.А.

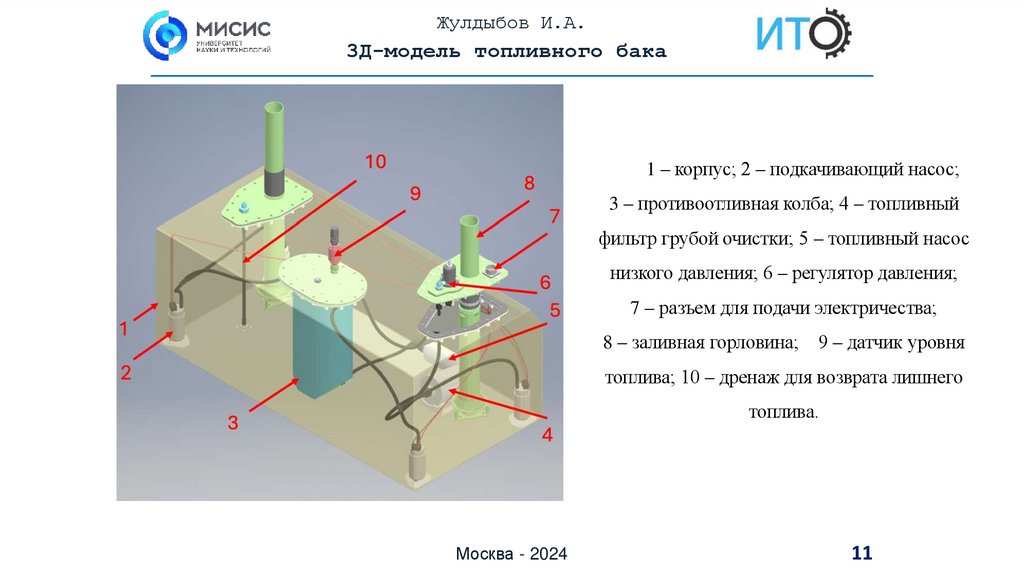

3Д-модель топливного бака
1 – корпус; 2 – подкачивающий насос;
3 – противоотливная колба; 4 – топливный
фильтр грубой очистки; 5 – топливный насос
низкого давления; 6 – регулятор давления;
7 – разъем для подачи электричества;
8 – заливная горловина; 9 – датчик уровня
топлива; 10 – дренаж для возврата лишнего
топлива.
Москва - 2024
11

12.

Жулдыбов И.А.

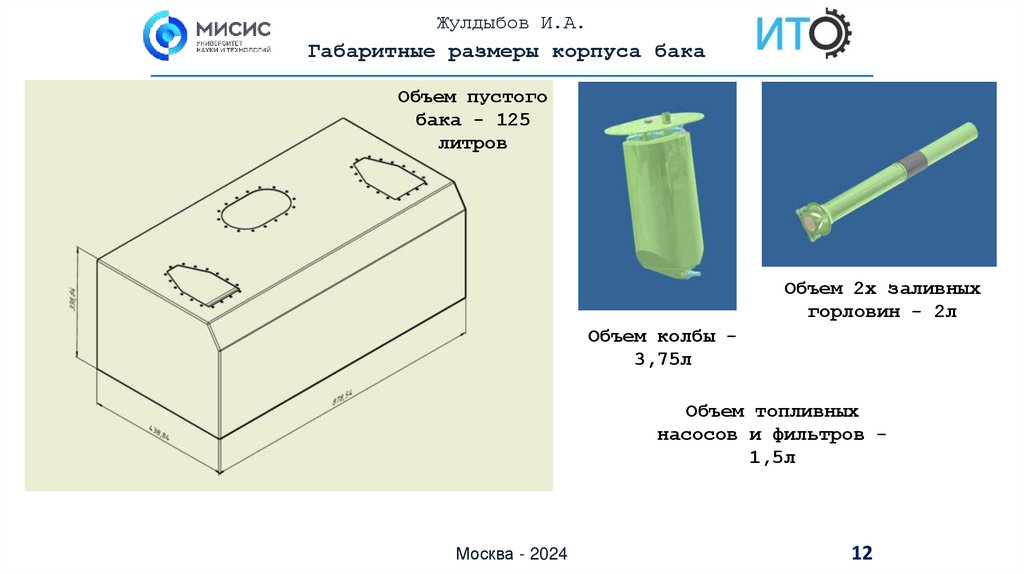

Габаритные размеры корпуса бака
Объем пустого
бака - 125
литров
Объем 2х заливных
горловин - 2л
Объем колбы 3,75л
Объем топливных
насосов и фильтров 1,5л
Москва - 2024
12

13.

Жулдыбов И.А.

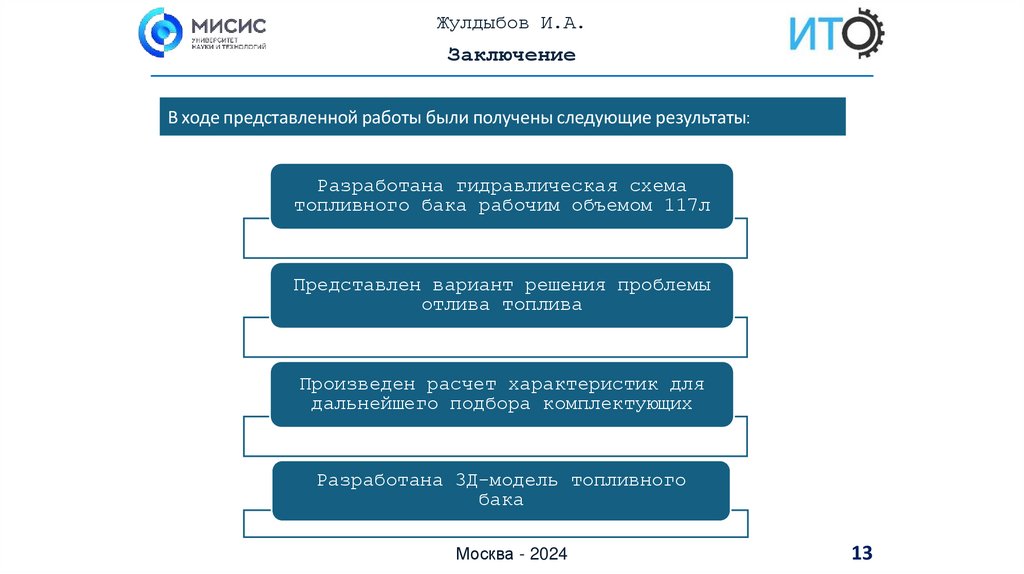

Заключение
В ходе представленной работы были получены следующие результаты:
Разработана гидравлическая схема
топливного бака рабочим объемом 117л
Представлен вариант решения проблемы
отлива топлива
Произведен расчет характеристик для
дальнейшего подбора комплектующих
Разработана 3Д-модель топливного
бака
Москва - 2024
13
