Проектирование исходной планово-высотной основы на территории проведения земельно-кадастровых геодезических работ в д. Ельничная

1. Государственное бюджетное профессиональное образовательное учреждение «Курганский государственный колледж»

Курсовой проект
Тема: Проектирование исходной планово-высотной основы на территории
проведения земельно-кадастровых геодезических работ в д. Ельничная
Шадринского МО Курганской области
Выполнил: Гаврилов Н.А.
Руководитель: Прокопчук Т.Г

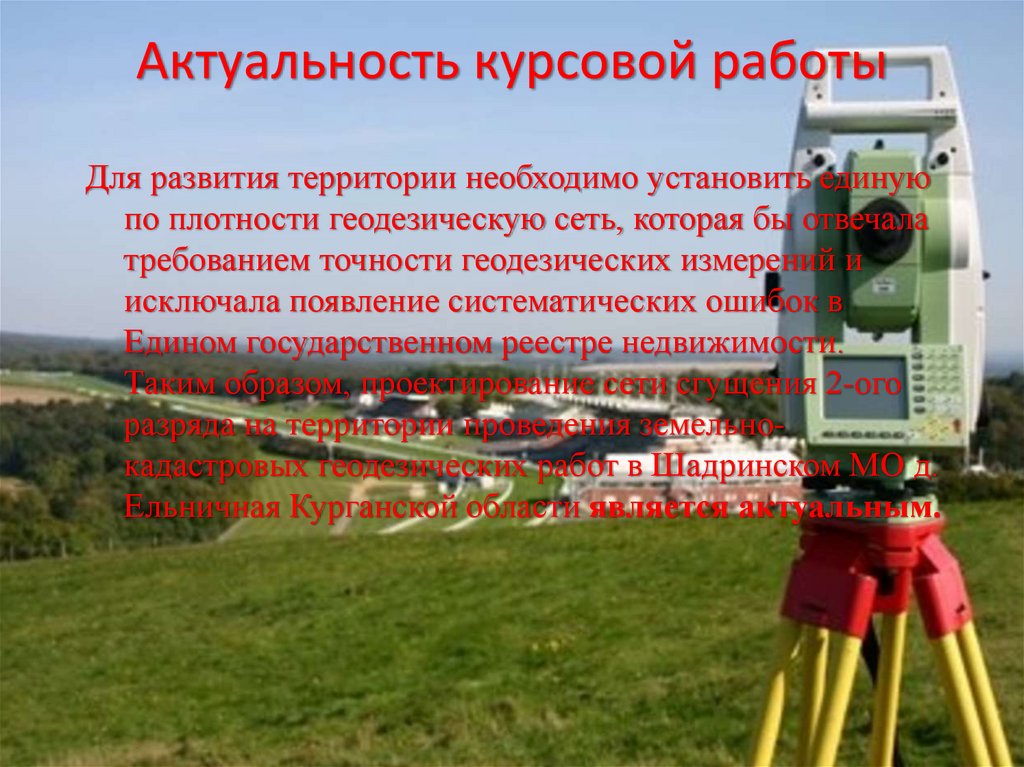

2. Актуальность курсовой работы

Для развития территории необходимо установить единую
по плотности геодезическую сеть, которая бы отвечала
требованием точности геодезических измерений и
исключала появление систематических ошибок в
Едином государственном реестре недвижимости.
Таким образом, проектирование сети сгущения 2-ого
разряда на территории проведения земельнокадастровых геодезических работ в Шадринском МО д.
Ельничная Курганской области является актуальным.

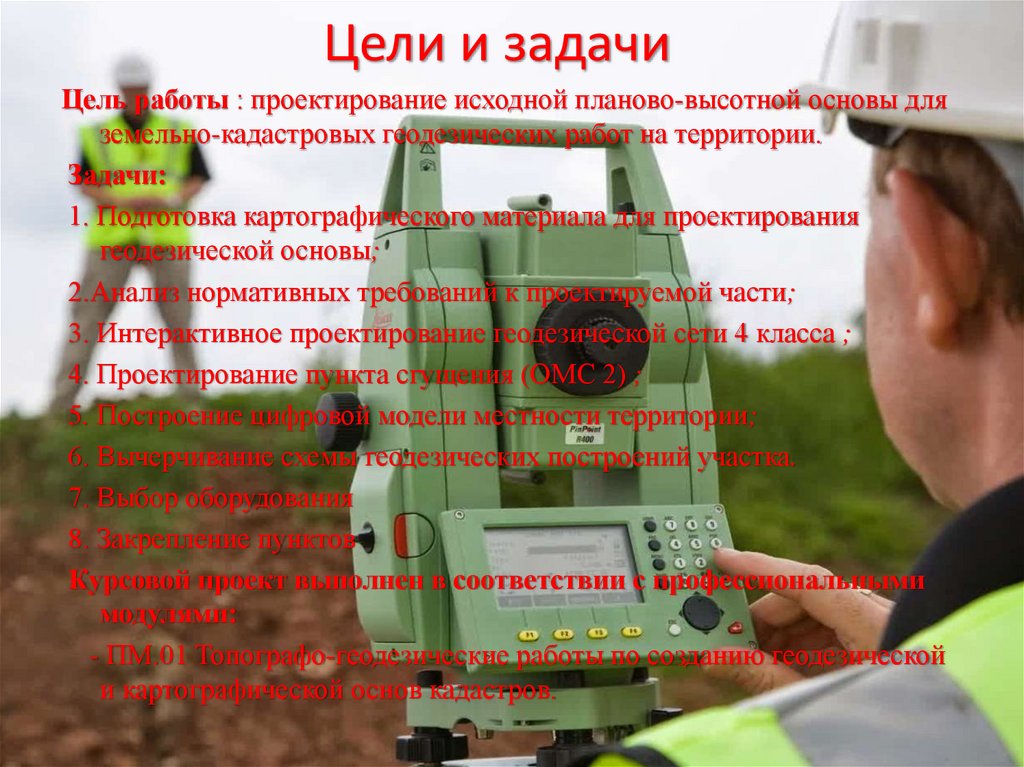

3. Цели и задачи

Цель работы : проектирование исходной планово-высотной основы для
земельно-кадастровых геодезических работ на территории.
Задачи:
1. Подготовка картографического материала для проектирования
геодезической основы;
2.Анализ нормативных требований к проектируемой части;
3. Интерактивное проектирование геодезической сети 4 класса ;
4. Проектирование пункта сгущения (ОМС 2) ;
5. Построение цифровой модели местности территории;
6. Вычерчивание схемы геодезических построений участка.
7. Выбор оборудования
8. Закрепление пунктов
Курсовой проект выполнен в соответствии с профессиональными
модулями:​
- ПМ.01 Топографо-геодезические работы по созданию геодезической
и картографической основ кадастров.

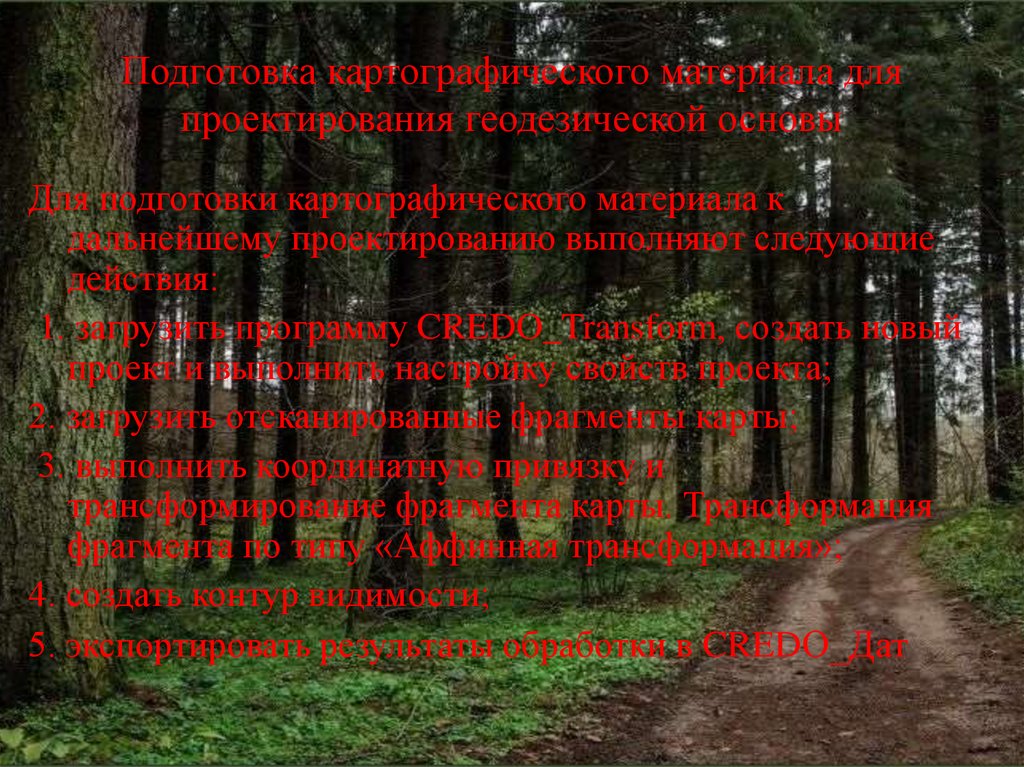

4. Подготовка картографического материала для проектирования геодезической основы

Для подготовки картографического материала к
дальнейшему проектированию выполняют следующие
действия:
1. загрузить программу CREDO_Transform, создать новый
проект и выполнить настройку свойств проекта;
2. загрузить отсканированные фрагменты карты;
3. выполнить координатную привязку и
трансформирование фрагмента карты. Трансформация
фрагмента по типу «Аффинная трансформация»;
4. создать контур видимости;
5. экспортировать результаты обработки в CREDO_Дат

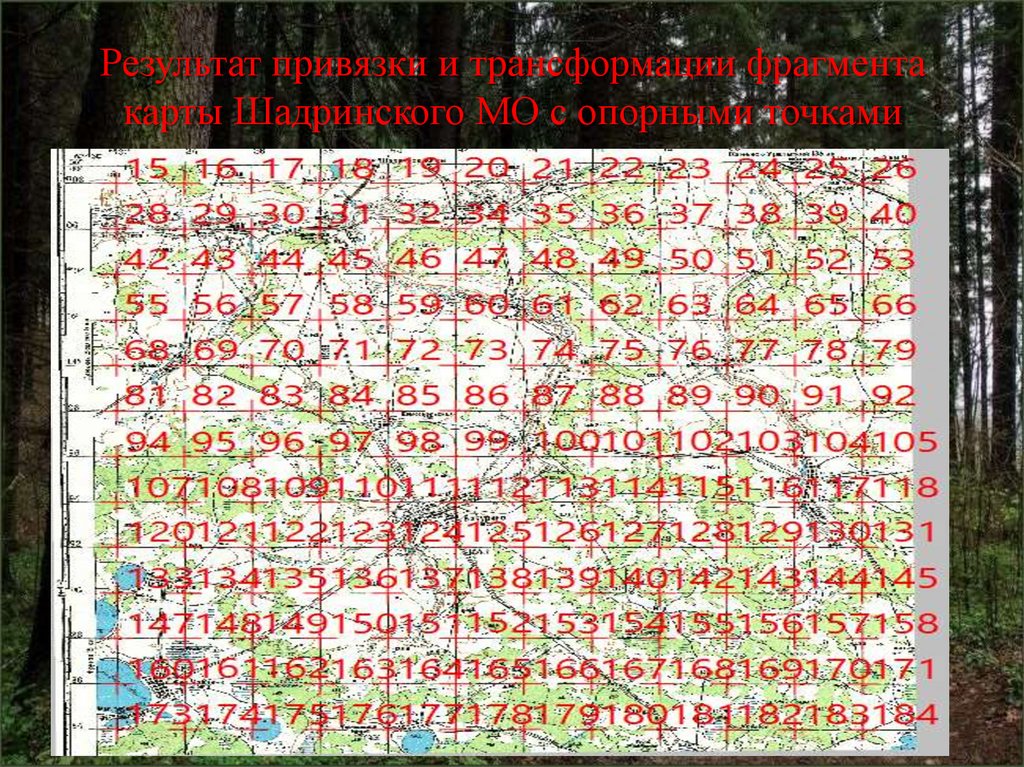

5. Результат привязки и трансформации фрагмента карты Шадринского МО с опорными точками

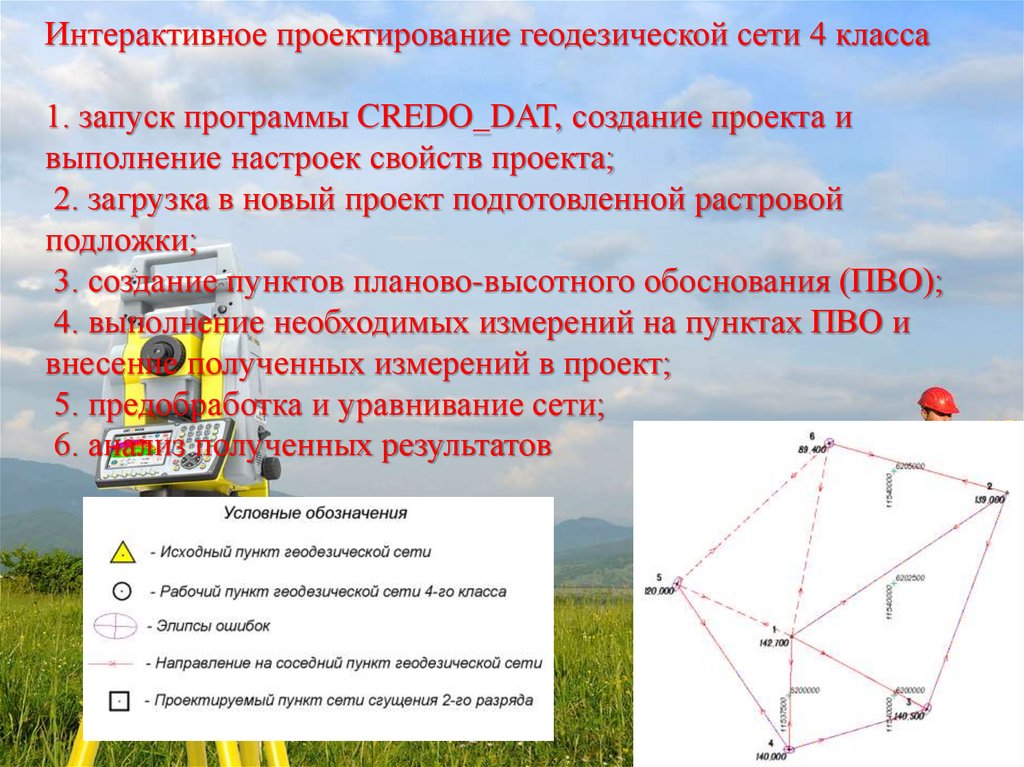

6. Интерактивное проектирование геодезической сети 4 класса  1. запуск программы CREDO_DAT, создание проекта и выполнение настроек

Интерактивное проектирование геодезической сети 4 класса
1. запуск программы CREDO_DAT, создание проекта и
выполнение настроек свойств проекта;
2. загрузка в новый проект подготовленной растровой
подложки;
3. создание пунктов планово-высотного обоснования (ПВО);
4. выполнение необходимых измерений на пунктах ПВО и
внесение полученных измерений в проект;
5. предобработка и уравнивание сети;
6. анализ полученных результатов

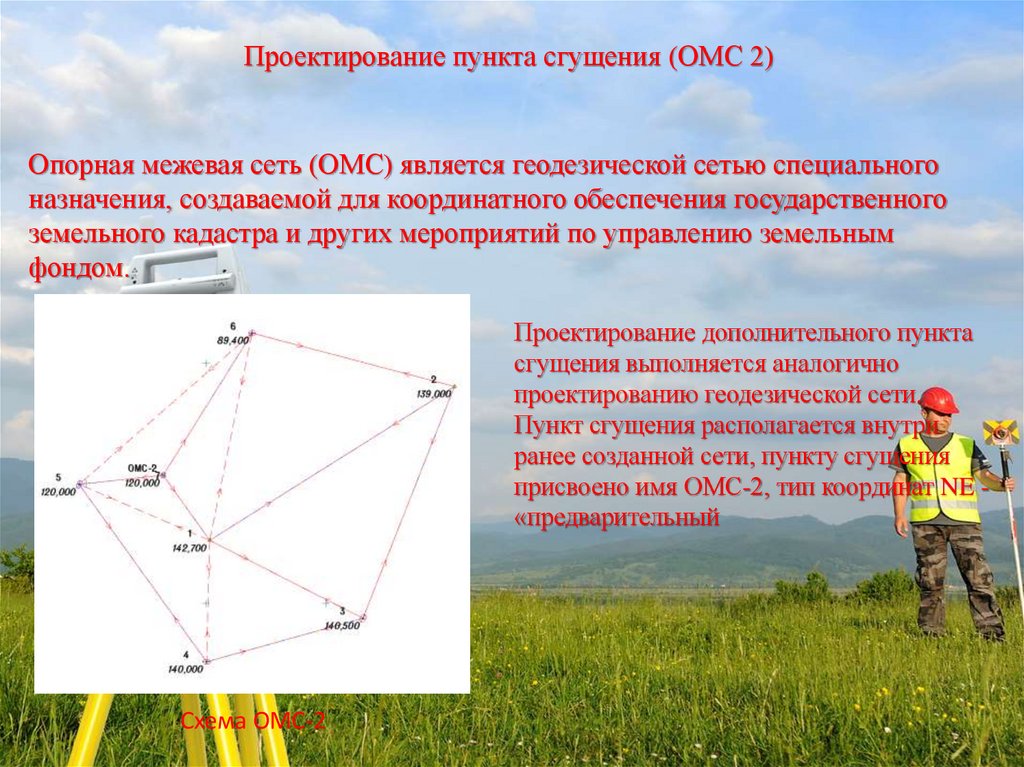

7. Проектирование пункта сгущения (ОМС 2)

Проектирование пункта сгущения (ОМС 2)
Опорная межевая сеть (ОМС) является геодезической сетью специального
назначения, создаваемой для координатного обеспечения государственного
земельного кадастра и других мероприятий по управлению земельным
фондом.
Проектирование дополнительного пункта
сгущения выполняется аналогично
проектированию геодезической сети.
Пункт сгущения располагается внутри
ранее созданной сети, пункту сгущения
присвоено имя ОМС-2, тип координат NE «предварительный
Схема ОМС-2

8.

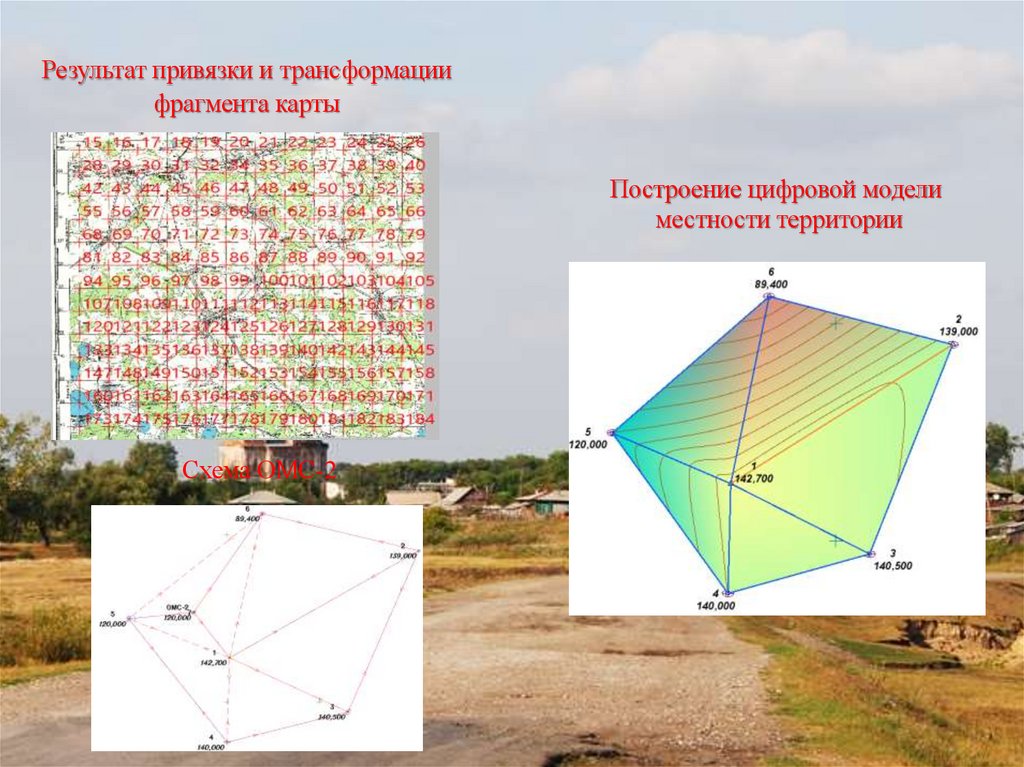

9. Построение цифровой модели ​ местности территории

Результат привязки и трансформации
фрагмента карты
Построение цифровой модели
местности территории
Схема ОМС-2

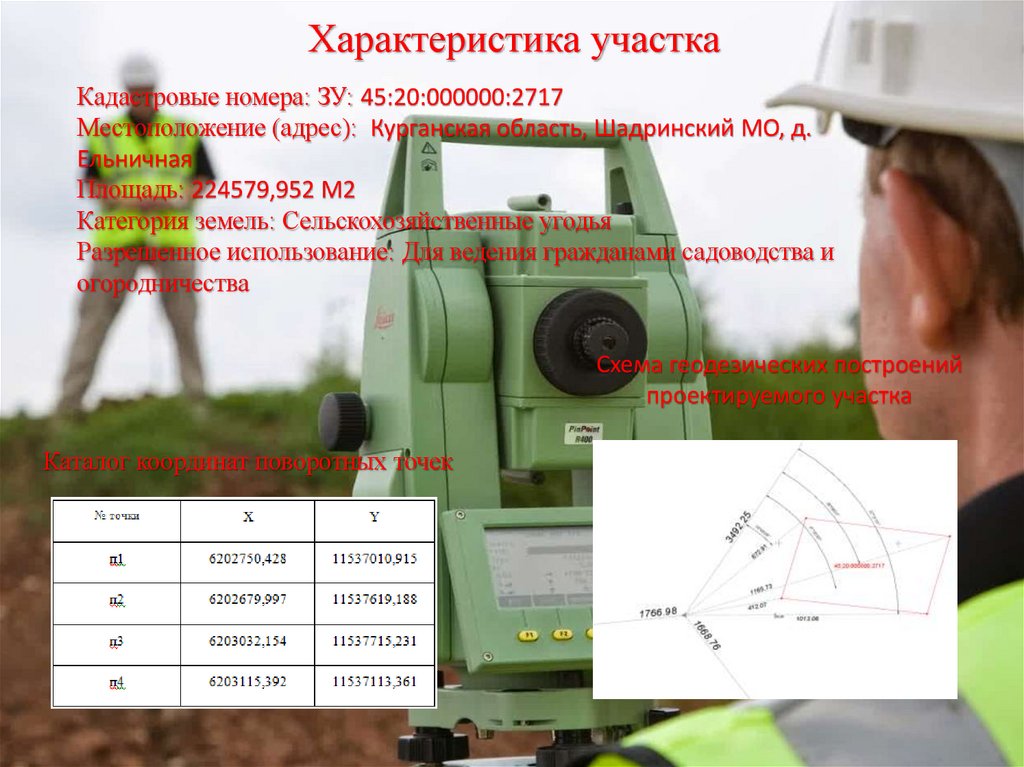

10. Характеристика участка

Кадастровые номера: ЗУ: 45:20:000000:2717
Местоположение (адрес): Курганская область, Шадринский МО, д.
Ельничная
Площадь: 224579,952 М2
Категория земель: Сельскохозяйственные угодья
Разрешенное использование: Для ведения гражданами садоводства и
огородничества
Схема геодезических построений
проектируемого участка
Каталог координат поворотных точек

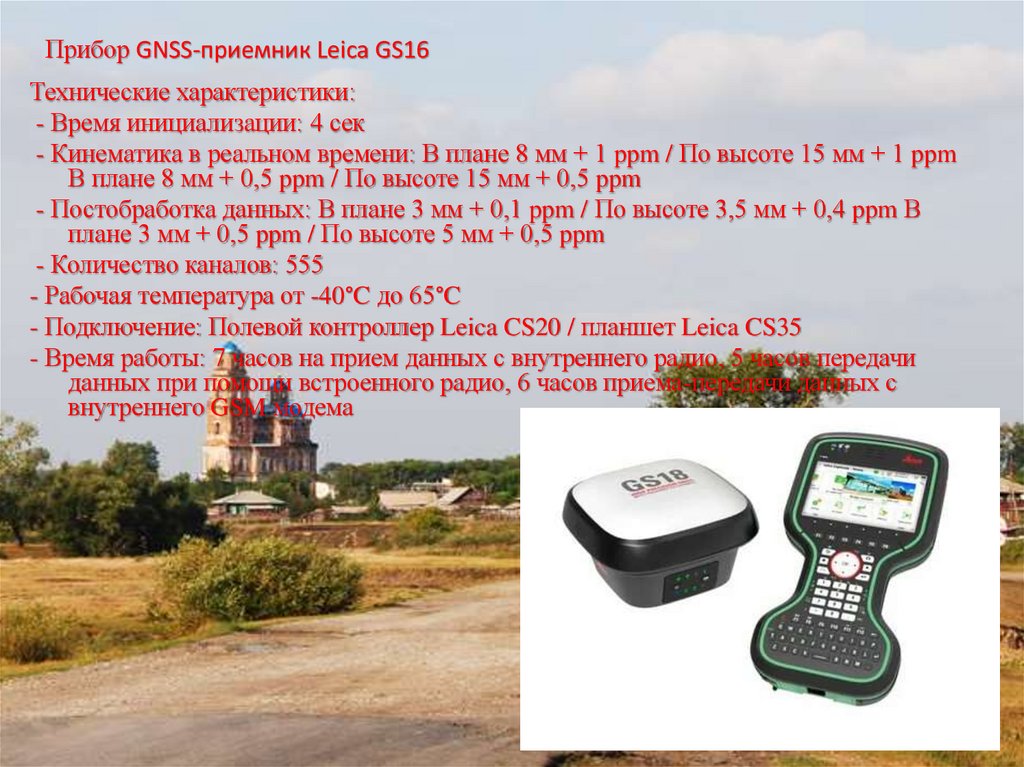

11. Прибор GNSS-приемник Leica GS16

Технические характеристики:
- Время инициализации: 4 сек
- Кинематика в реальном времени: В плане 8 мм + 1 ppm / По высоте 15 мм + 1 ppm
В плане 8 мм + 0,5 ppm / По высоте 15 мм + 0,5 ppm
- Постобработка данных: В плане 3 мм + 0,1 ppm / По высоте 3,5 мм + 0,4 ppm В
плане 3 мм + 0,5 ppm / По высоте 5 мм + 0,5 ppm
- Количество каналов: 555
- Рабочая температура от -40°C до 65°C
- Подключение: Полевой контроллер Leica CS20 / планшет Leica CS35
- Время работы: 7 часов на прием данных с внутреннего радио, 5 часов передачи
данных при помощи встроенного радио, 6 часов приема-передачи данных с
внутреннего GSM модема

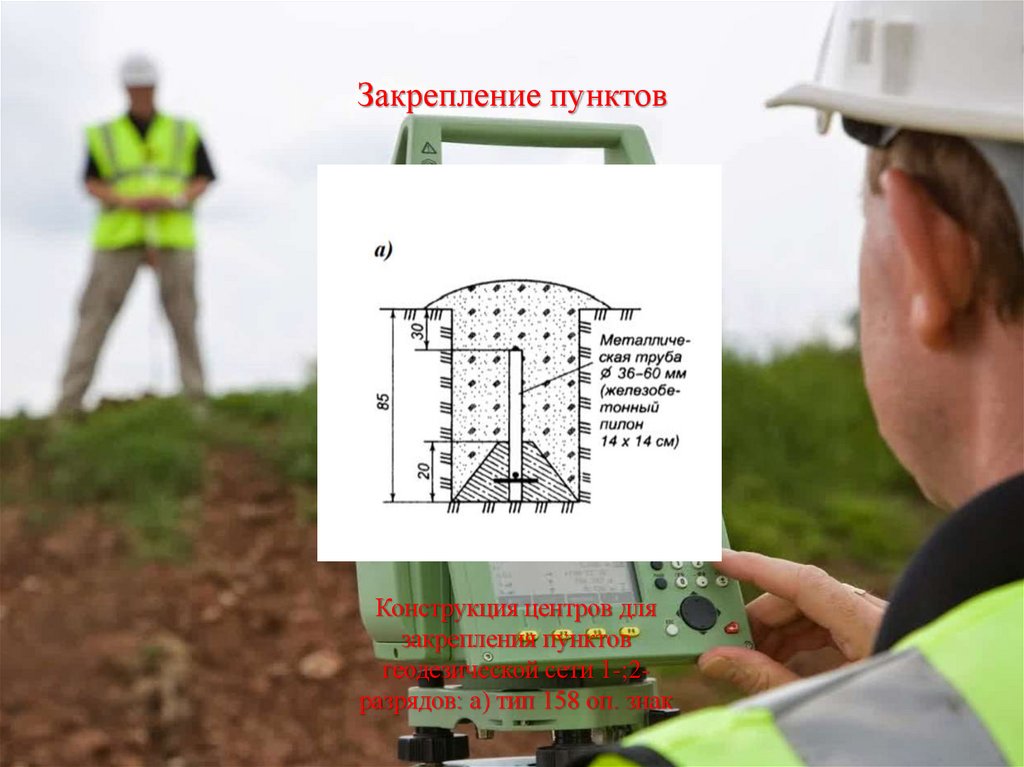

12. Закрепление пунктов

Конструкция центров для
закрепления пунктов
геодезической сети 1-;2разрядов: а) тип 158 оп. знак

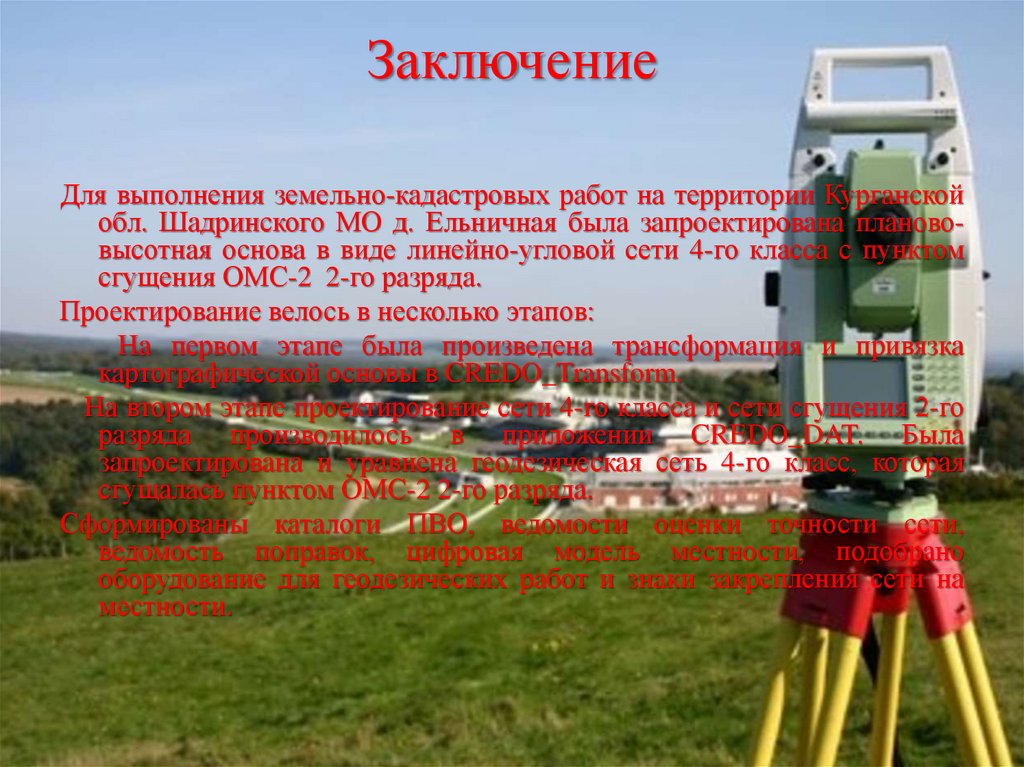

13. Заключение

Для выполнения земельно-кадастровых работ на территории Курганской
обл. Шадринского МО д. Ельничная была запроектирована планововысотная основа в виде линейно-угловой сети 4-го класса с пунктом
сгущения ОМС-2 2-го разряда.
Проектирование велось в несколько этапов:
На первом этапе была произведена трансформация и привязка
картографической основы в CREDO_Transform.
На втором этапе проектирование сети 4-го класса и сети сгущения 2-го
разряда производилось в приложении CREDO_DAT. Была
запроектирована и уравнена геодезическая сеть 4-го класс, которая
сгущалась пунктом ОМС-2 2-го разряда.

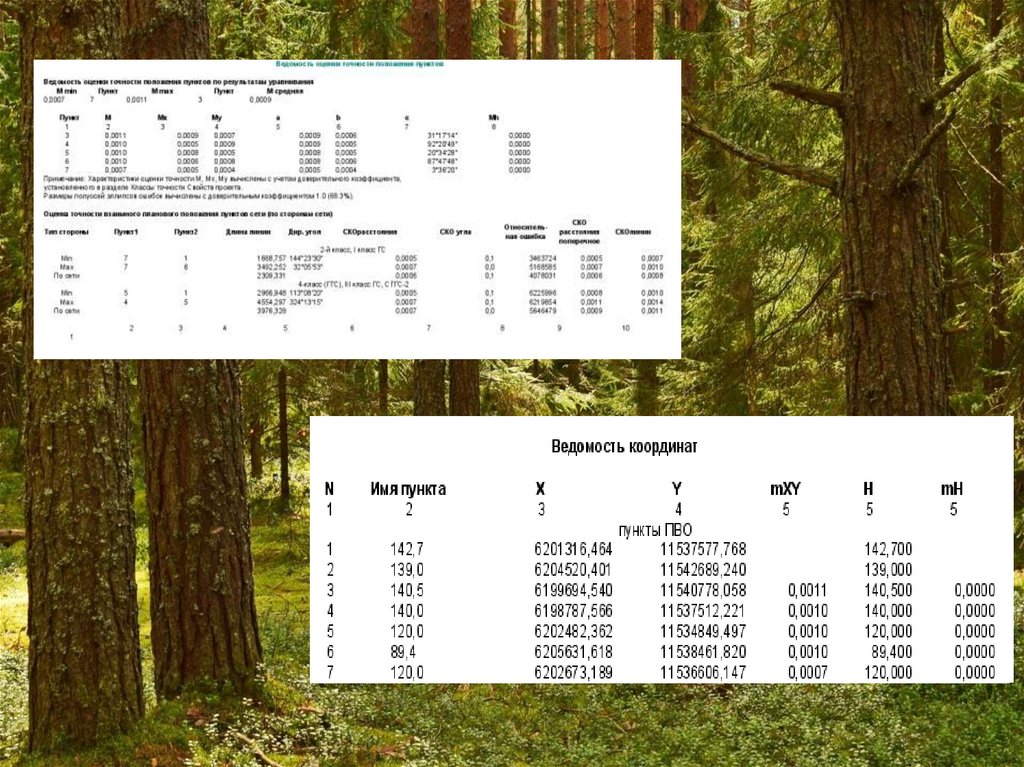

Сформированы каталоги ПВО, ведомости оценки точности сети,
ведомость поправок, цифровая модель местности, подобрано
оборудование для геодезических работ и знаки закрепления сети на
местности.
