Электрические цепи постоянного тока. Основные понятия и определения

1. Электротехника и электроснабжение

06.05.2025
ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ АСТРАХАНСКОЙ ОБЛАСТИ
«АСТРАХАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ
УНИВЕРСИТЕТ»
Кафедра «Системы автоматизированного
проектирования и моделирования» (САПРиМ)
Электротехника и
электроснабжение
Соболева Вера Владимировна,
к.п.н., доцент кафедры САПРиМ
1

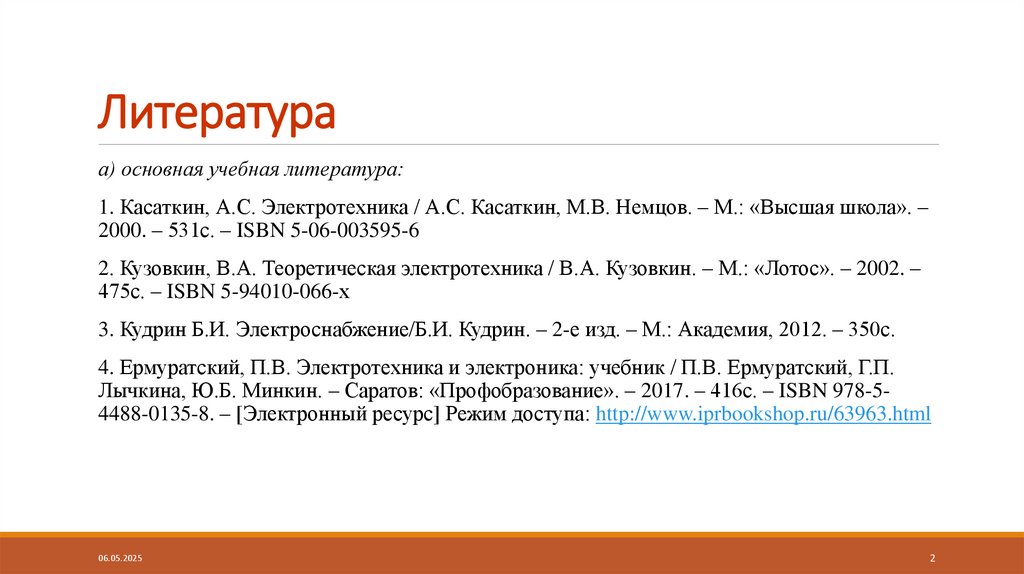

2. Литература

а) основная учебная литература:
1. Касаткин, А.С. Электротехника / А.С. Касаткин, М.В. Немцов. – М.: «Высшая школа». –
2000. – 531с. – ISBN 5-06-003595-6
2. Кузовкин, В.А. Теоретическая электротехника / В.А. Кузовкин. – М.: «Лотос». – 2002. –
475с. – ISBN 5-94010-066-х
3. Кудрин Б.И. Электроснабжение/Б.И. Кудрин. – 2-е изд. – М.: Академия, 2012. – 350с.
4. Ермуратский, П.В. Электротехника и электроника: учебник / П.В. Ермуратский, Г.П.
Лычкина, Ю.Б. Минкин. – Саратов: «Профобразование». – 2017. – 416с. – ISBN 978-54488-0135-8. – [Электронный ресурс] Режим доступа: http://www.iprbookshop.ru/63963.html
06.05.2025
2

3.

06.05.2025
3

4. Электрические цепи постоянного тока. Основные понятия и определения.

ЛЕКЦИЯ №1
06.05.2025
4

5. План лекции

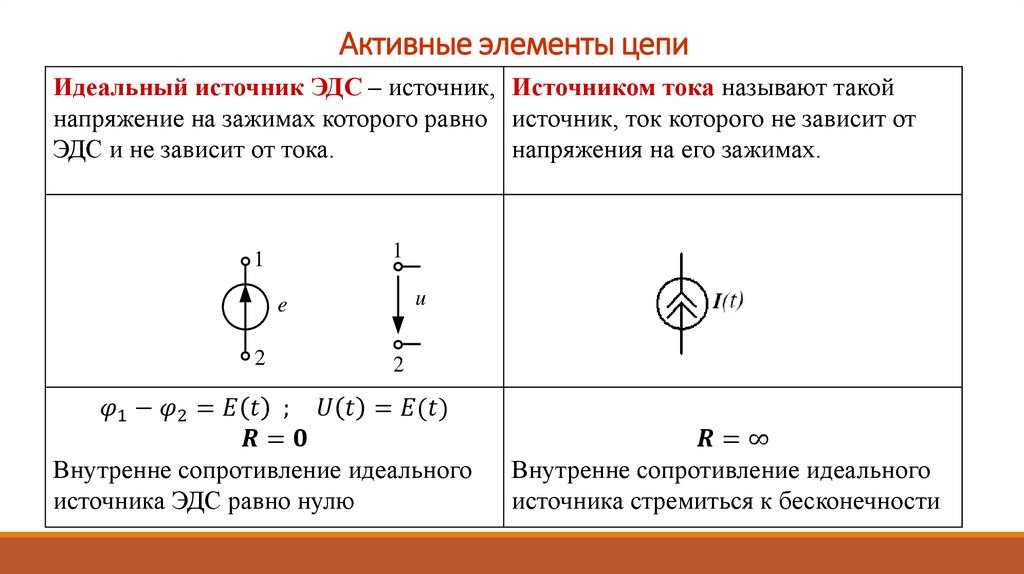

Электрическая цепь: основные понятия и определения; схема
замещения электрической цепи; идеальные элементы.

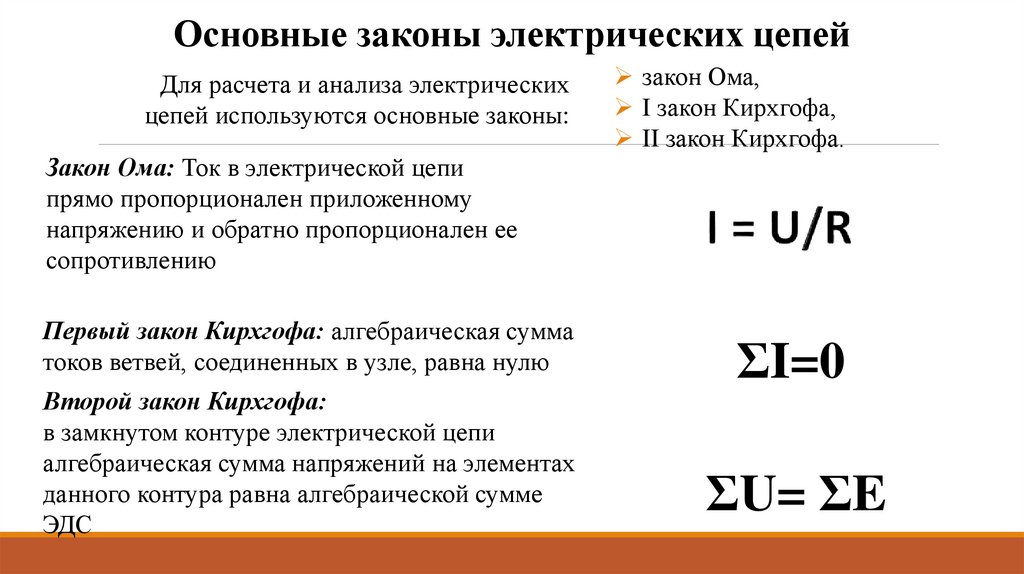

Основные законы линейных электрических цепей постоянного
тока.

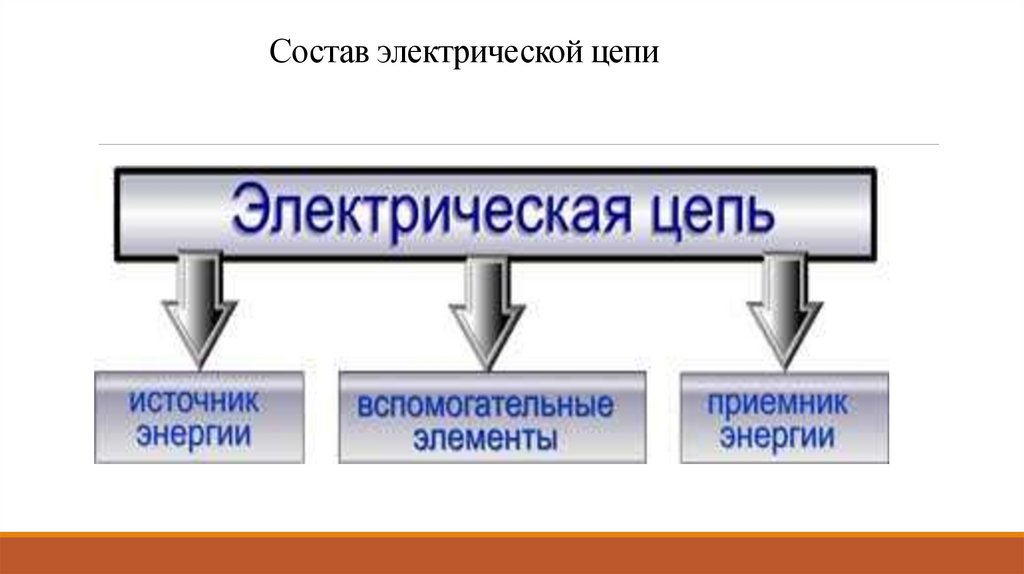

6. Состав электрической цепи

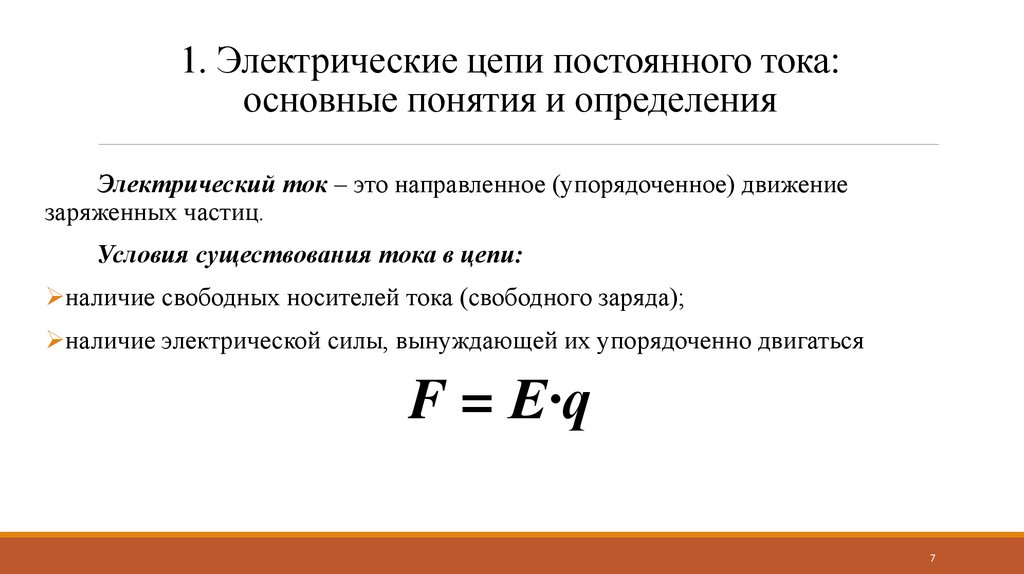

7. 1. Электрические цепи постоянного тока: основные понятия и определения

Электрический ток – это направленное (упорядоченное) движение
заряженных частиц.
Условия существования тока в цепи:
наличие свободных носителей тока (свободного заряда);
наличие электрической силы, вынуждающей их упорядоченно двигаться
F = E·q
7

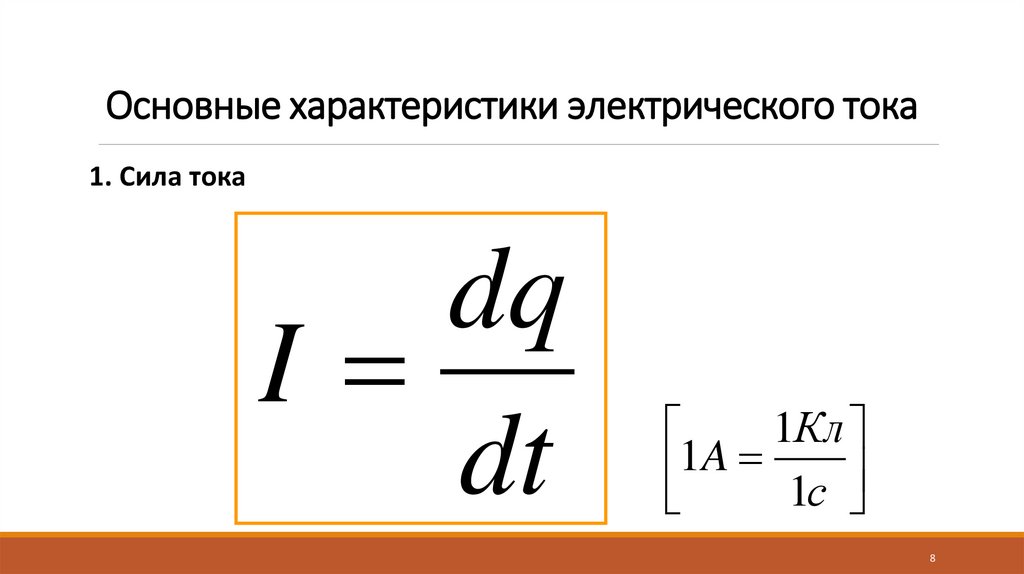

8. Основные характеристики электрического тока

1. Сила тока
dq
I
dt
1Кл
1
A
1с
8

9.

S
t
q
I
t
q q 0 N
N nV
V S t

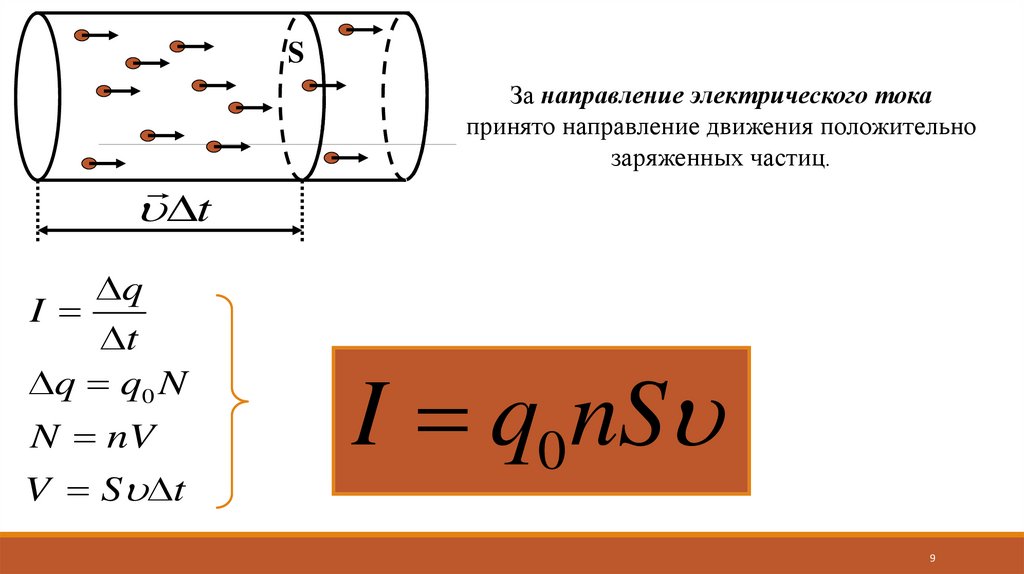

За направление электрического тока
принято направление движения положительно
заряженных частиц.
I q0 nS
9

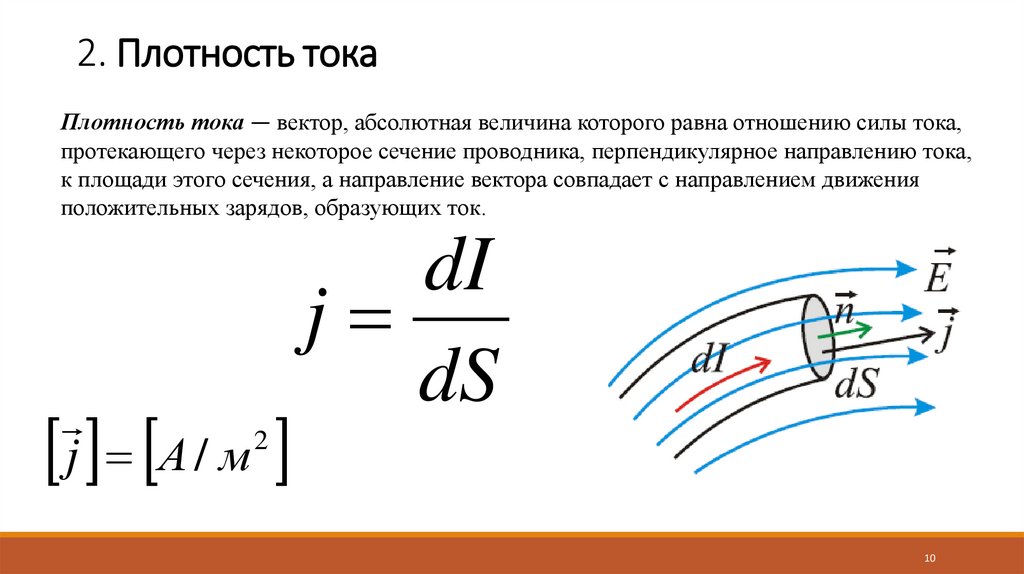

10. 2. Плотность тока

Плотность тока — вектор, абсолютная величина которого равна отношению силы тока,
протекающего через некоторое сечение проводника, перпендикулярное направлению тока,
к площади этого сечения, а направление вектора совпадает с направлением движения
положительных зарядов, образующих ток.
2
j А/ м
dI
j
dS
10

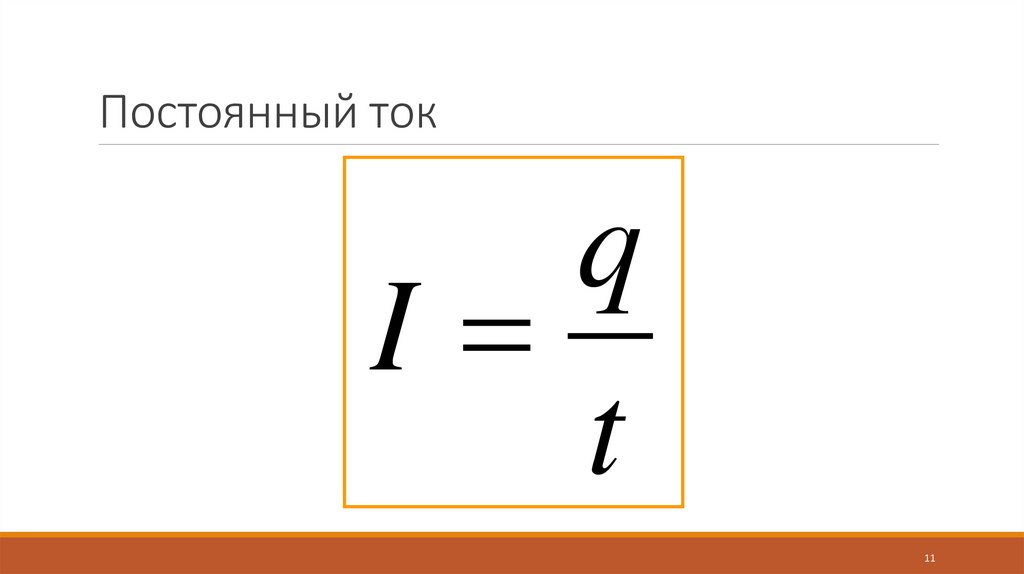

11. Постоянный ток

q
I
t
11

12.

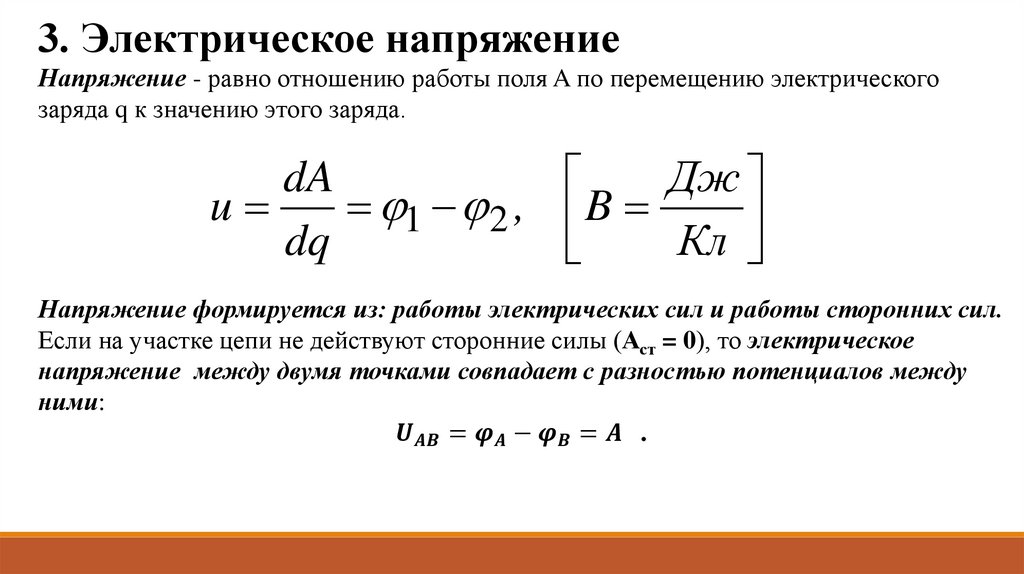

3. Электрическое напряжение
Напряжение - равно отношению работы поля A по перемещению электрического
заряда q к значению этого заряда.
dA
Дж
u
1 2 , B
dq
Кл

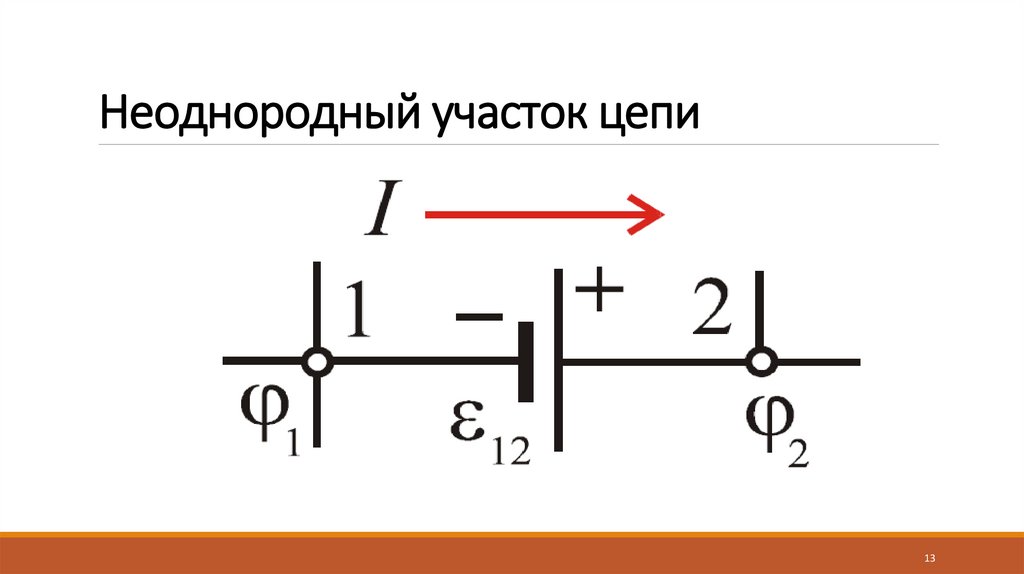

Напряжение формируется из: работы электрических сил и работы сторонних сил.
Если на участке цепи не действуют сторонние силы (Аст = 0), то электрическое
напряжение между двумя точками совпадает с разностью потенциалов между
ними:
