Общие сведения об инженерных заграждениях. Занятие №1

1.

ВОЕННО УЧЕБНЫЙ
ВОЕННЫЙ
УЧЕБНЫЙ ЦЕНТР
ЦЕНТР
КАФЕДРА
КАФЕДРАСВЯЗИ
ВКС
Учебная дисциплина
Военно-инженерная
подготовка

2.

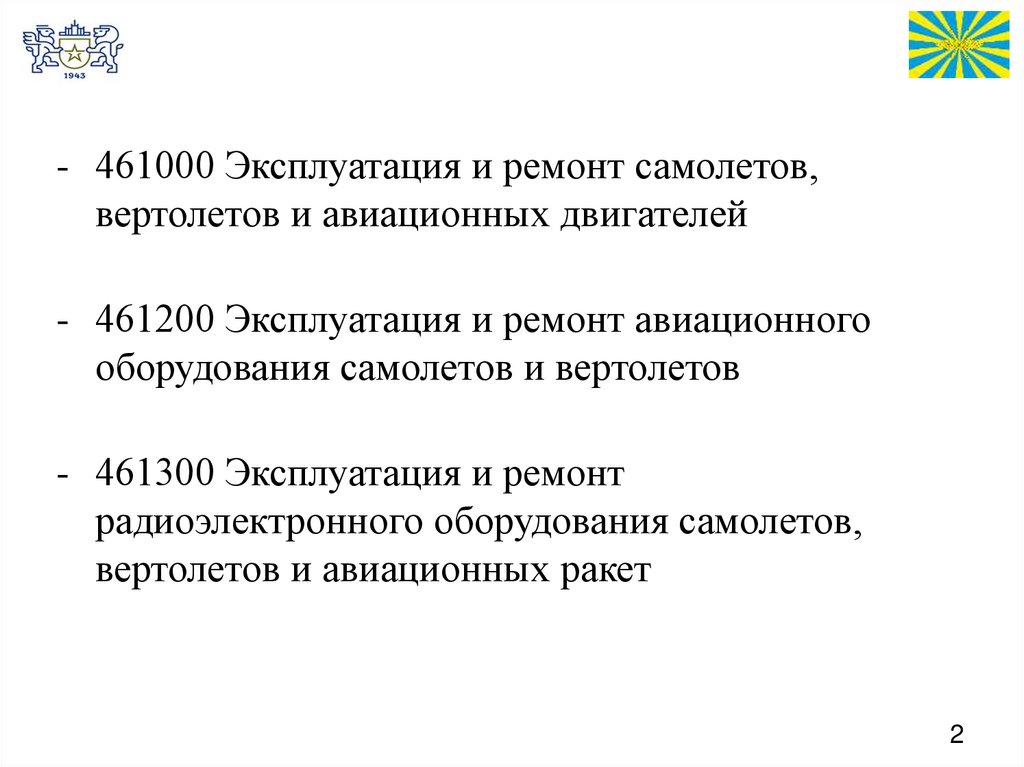

- 461000 Эксплуатация и ремонт самолетов,
вертолетов и авиационных двигателей
- 461200 Эксплуатация и ремонт авиационного
оборудования самолетов и вертолетов
- 461300 Эксплуатация и ремонт
радиоэлектронного оборудования самолетов,
вертолетов и авиационных ракет
2

3.

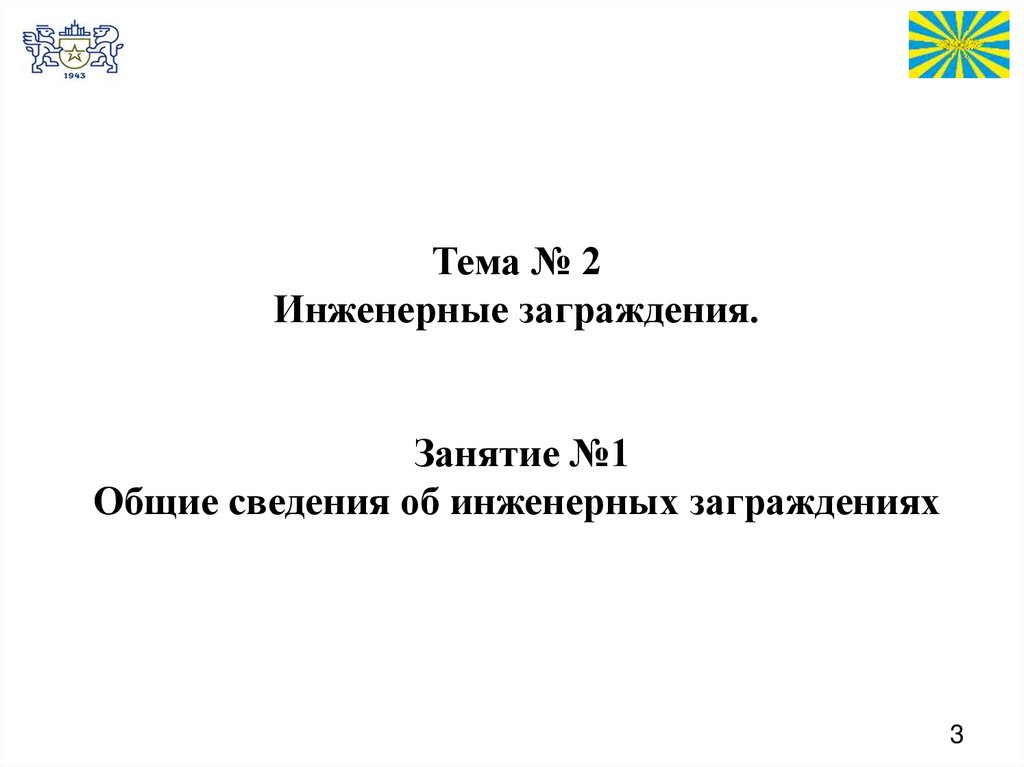

Тема № 2
Инженерные заграждения.
Занятие №1
Общие сведения об инженерных заграждениях
3

4.

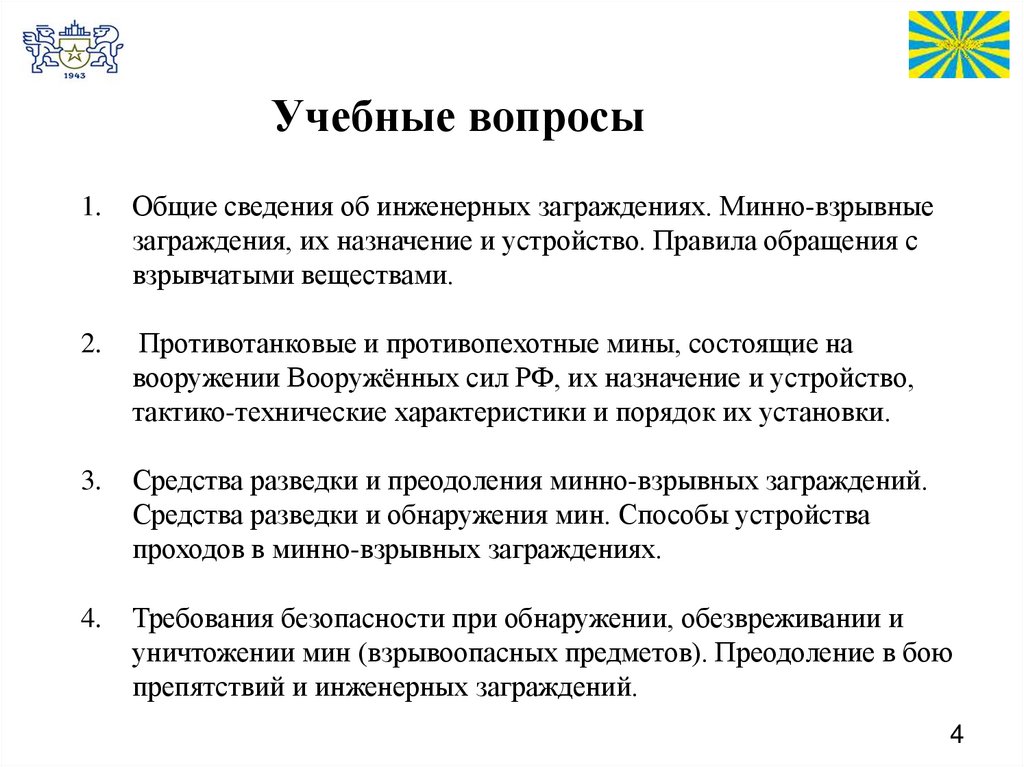

Учебные вопросы
1.
Общие сведения об инженерных заграждениях. Минно-взрывные
заграждения, их назначение и устройство. Правила обращения с
взрывчатыми веществами.
2.

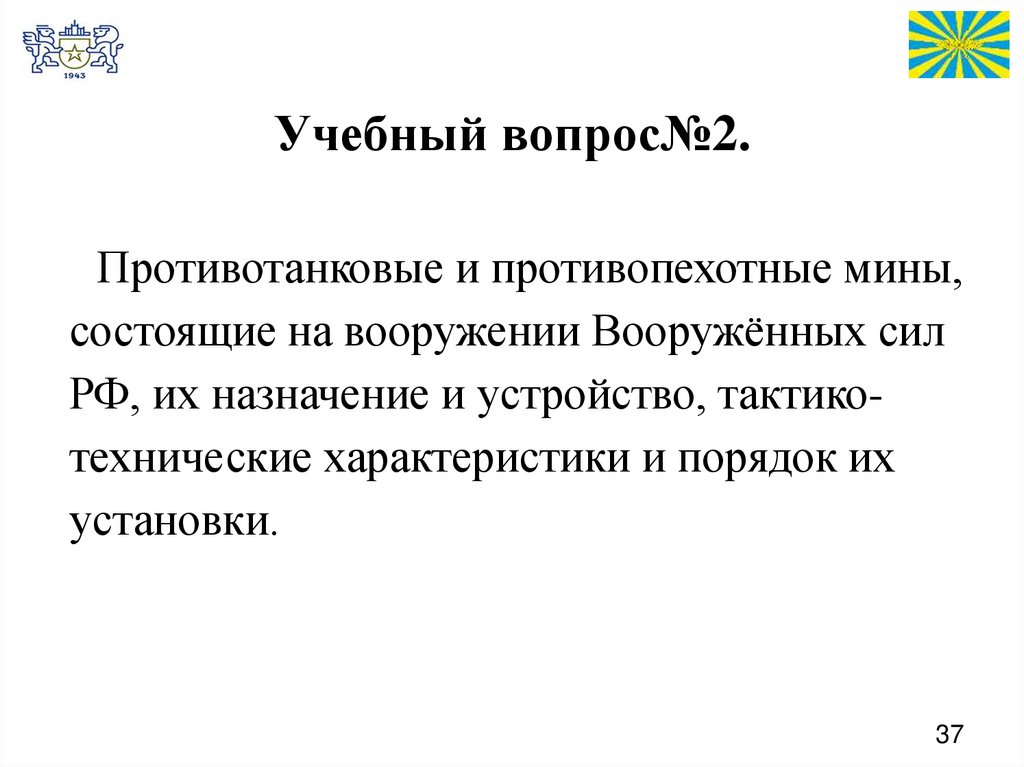

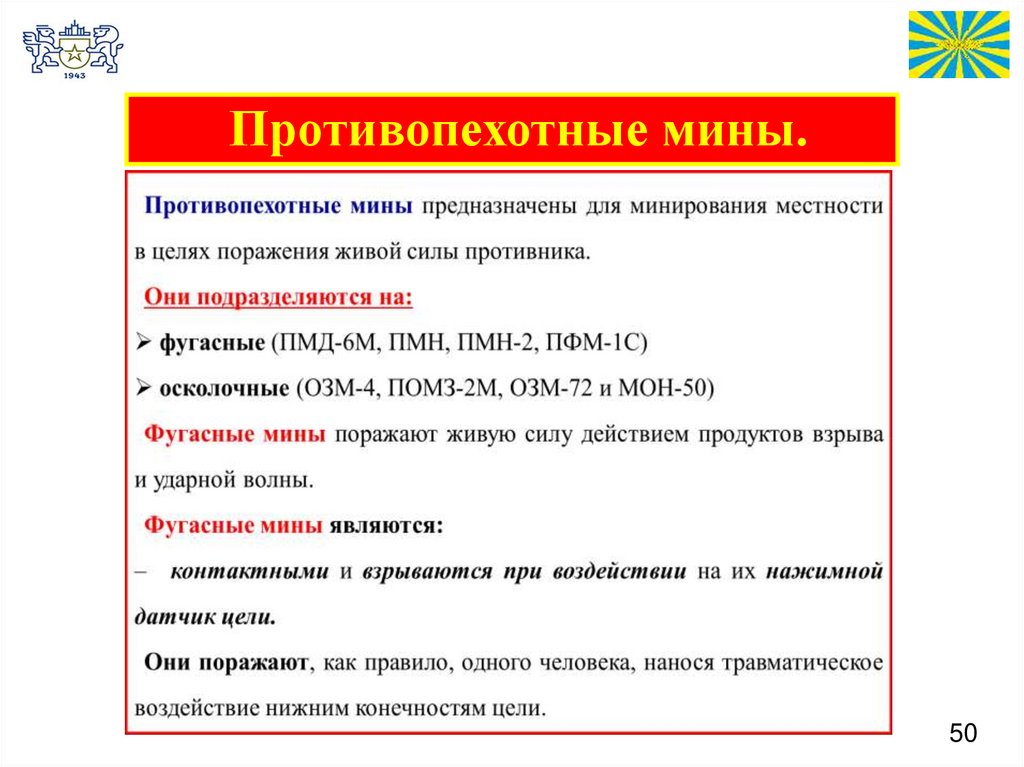

Противотанковые и противопехотные мины, состоящие на
вооружении Вооружённых сил РФ, их назначение и устройство,
тактико-технические характеристики и порядок их установки.

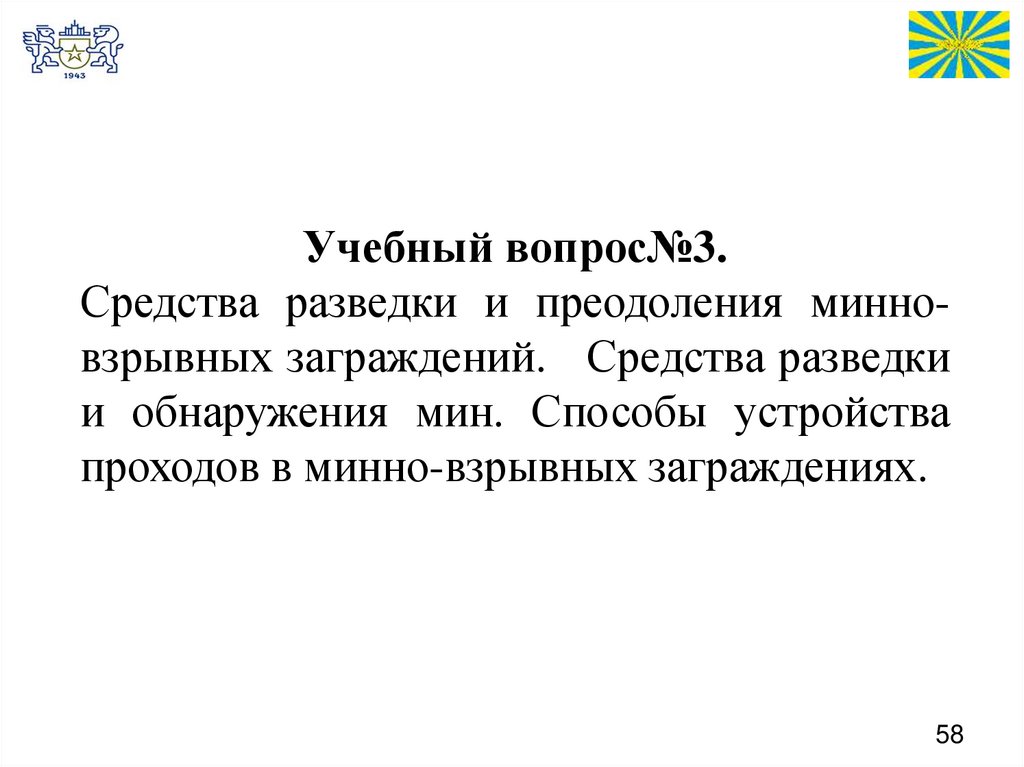

3.

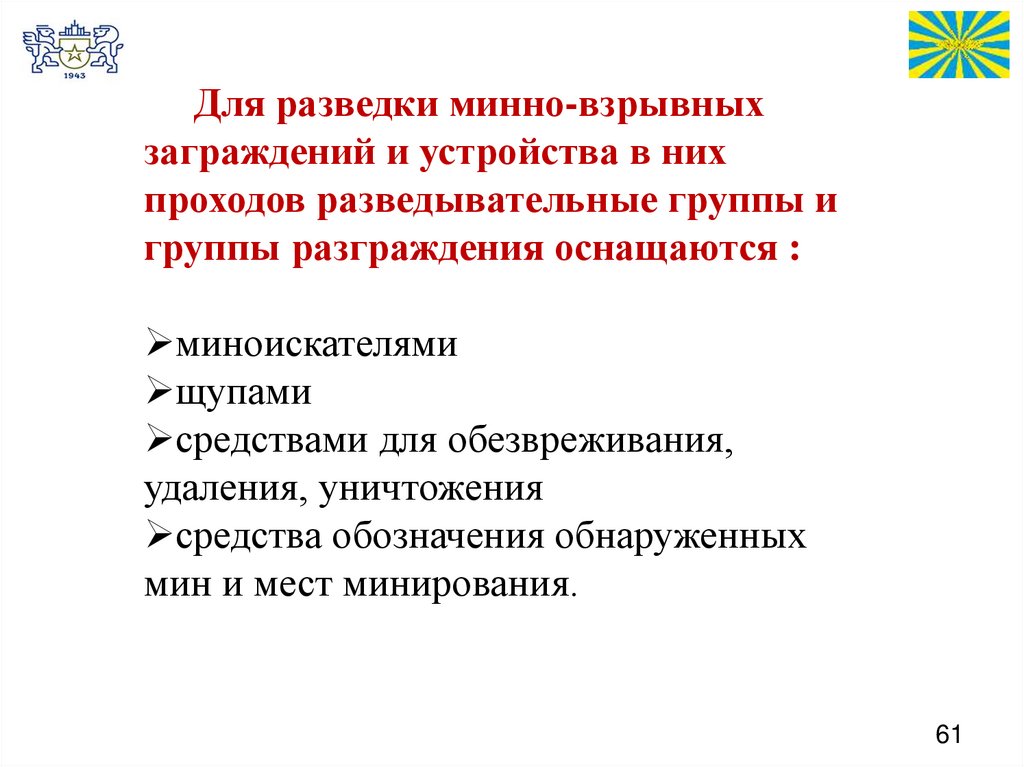

Средства разведки и преодоления минно-взрывных заграждений.
Средства разведки и обнаружения мин. Способы устройства
проходов в минно-взрывных заграждениях.

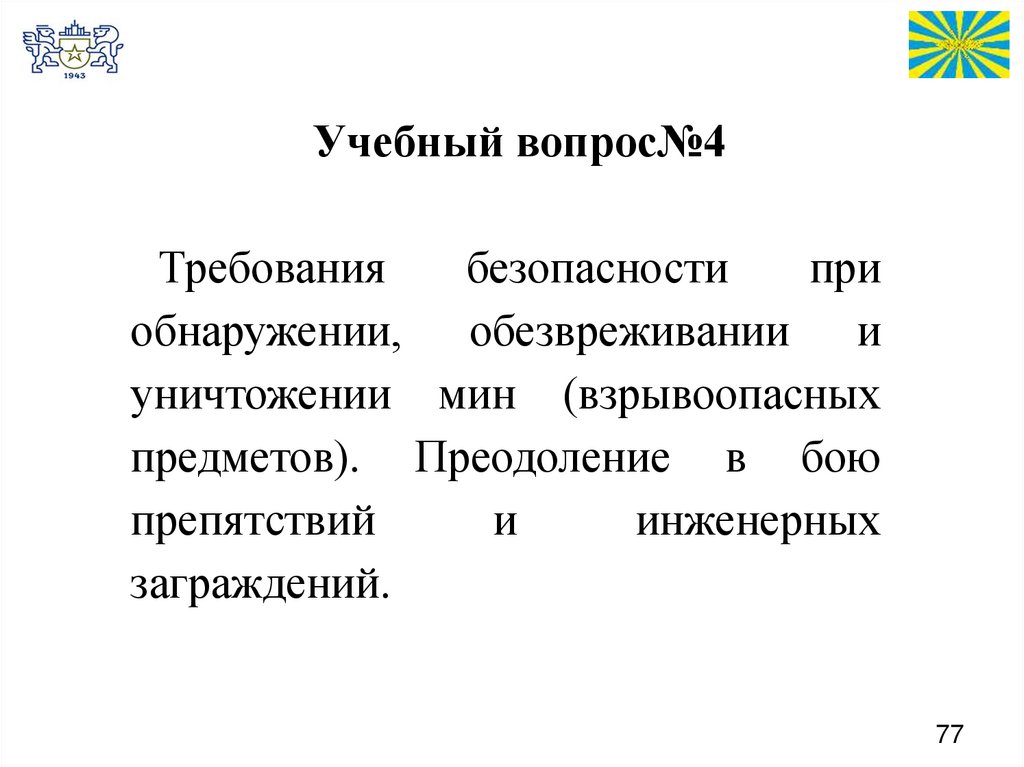

4.

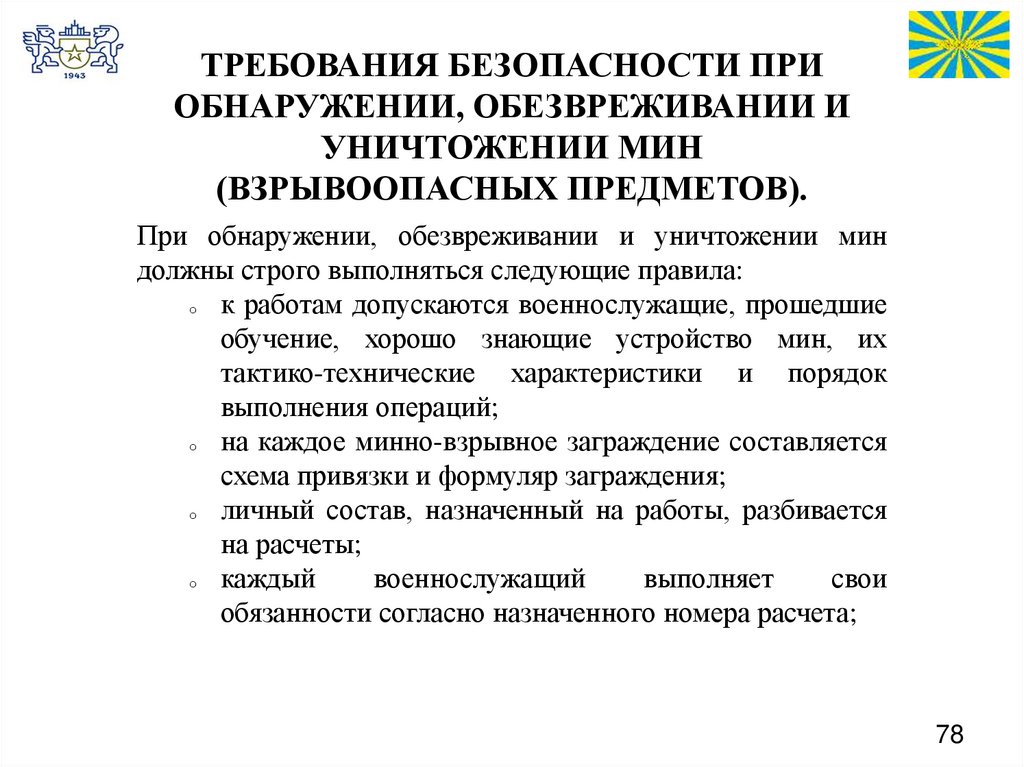

Требования безопасности при обнаружении, обезвреживании и
уничтожении мин (взрывоопасных предметов). Преодоление в бою
препятствий и инженерных заграждений.
4

5.

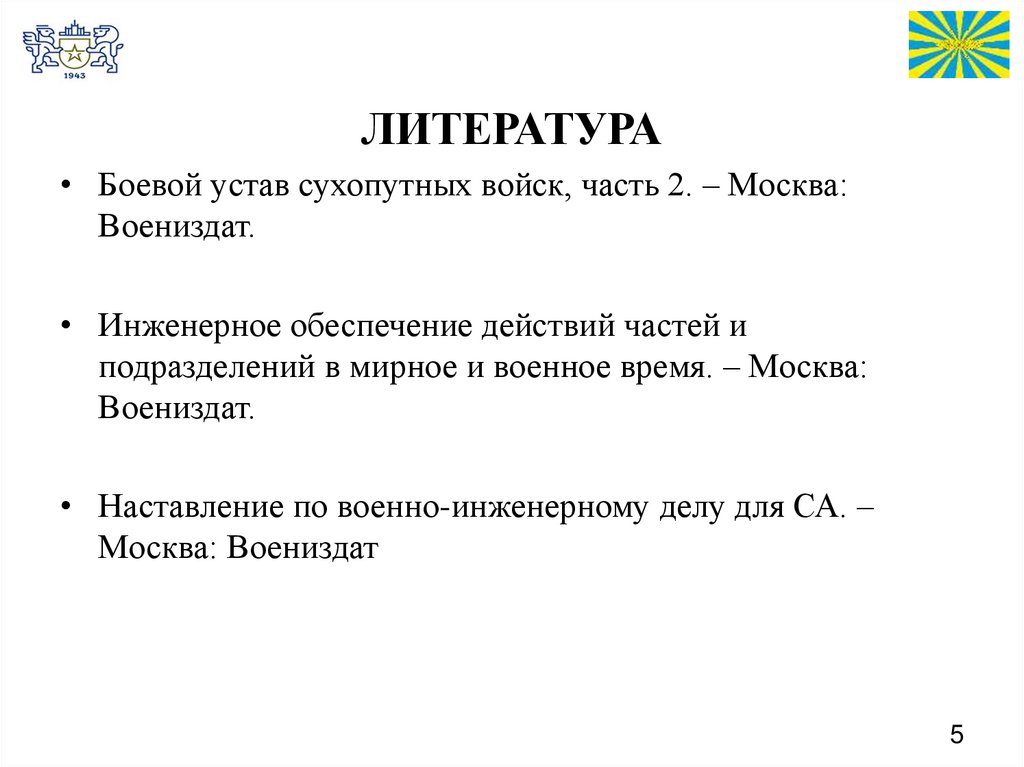

ЛИТЕРАТУРА
• Боевой устав сухопутных войск, часть 2. – Москва:
Воениздат.
• Инженерное обеспечение действий частей и
подразделений в мирное и военное время. – Москва:
Воениздат.
• Наставление по военно-инженерному делу для СА. –
Москва: Воениздат
5

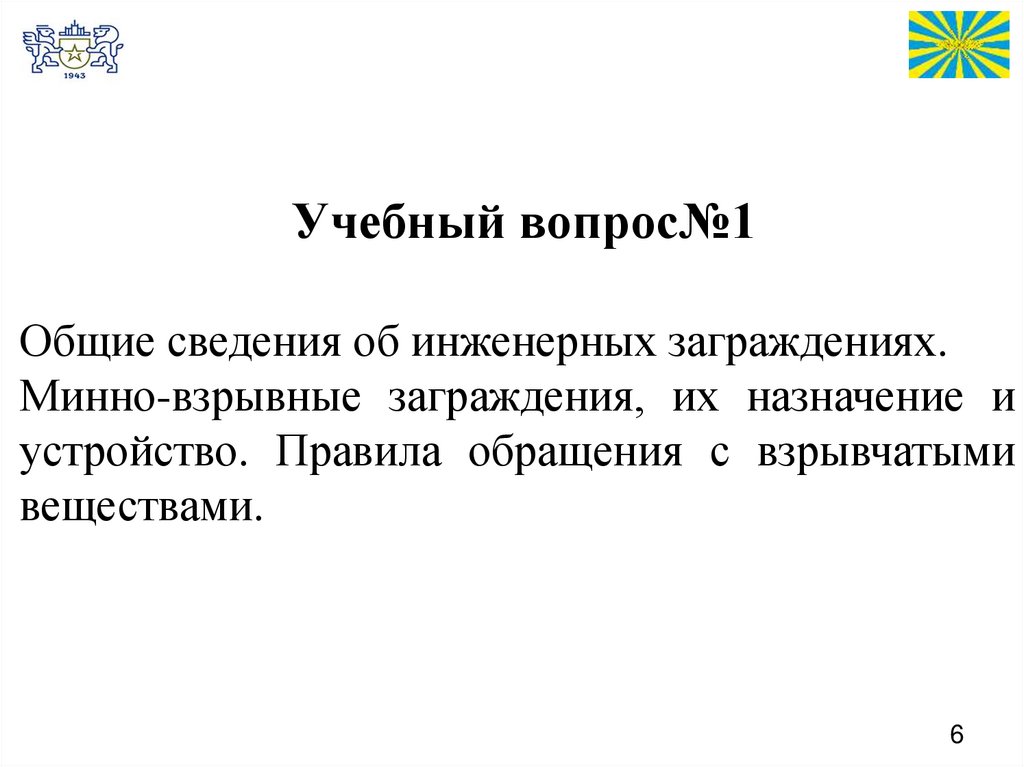

6.

Учебный вопрос№1
Общие сведения об инженерных заграждениях.
Минно-взрывные заграждения, их назначение и
устройство. Правила обращения с взрывчатыми
веществами.
6

7.

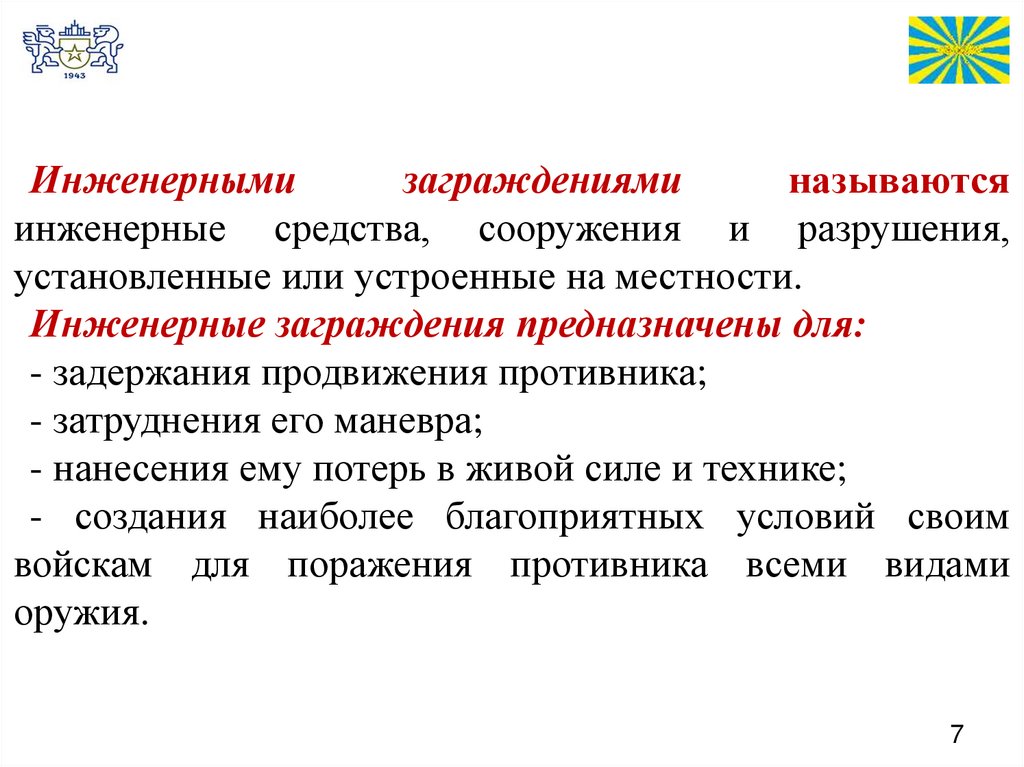

Инженерными
заграждениями
называются
инженерные средства, сооружения и разрушения,
установленные или устроенные на местности.
Инженерные заграждения предназначены для:
- задержания продвижения противника;
- затруднения его маневра;
- нанесения ему потерь в живой силе и технике;
- создания наиболее благоприятных условий своим
войскам для поражения противника всеми видами
оружия.
7

8.

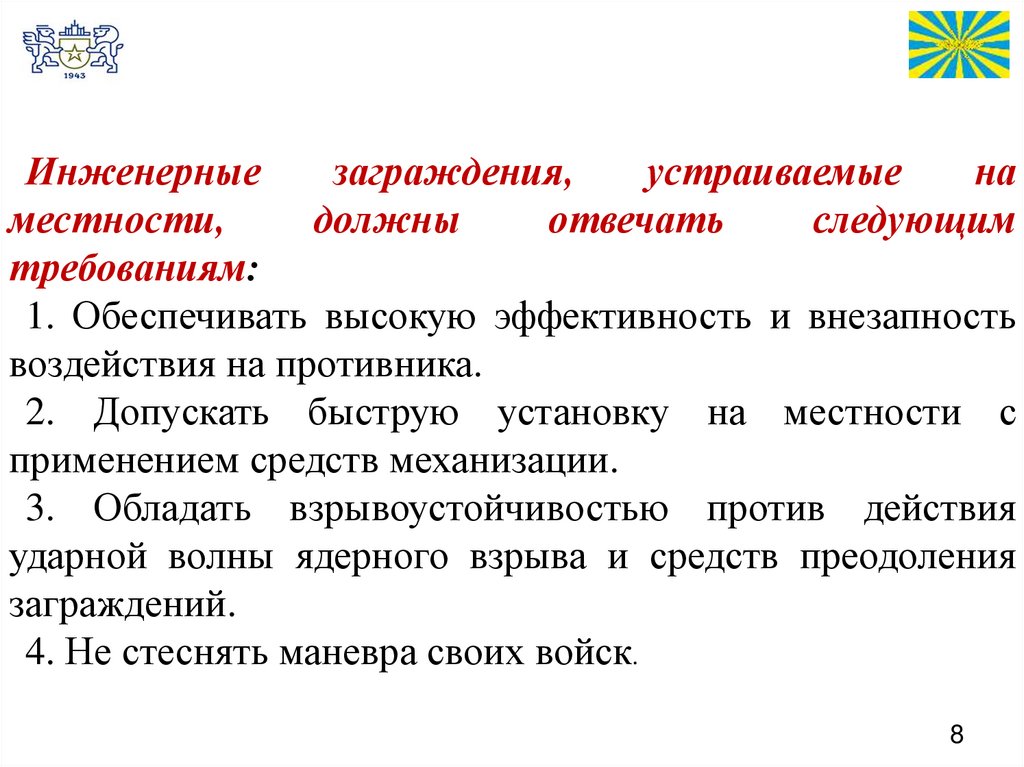

Инженерные
заграждения,
устраиваемые
на
местности,
должны
отвечать
следующим
требованиям:
1. Обеспечивать высокую эффективность и внезапность
воздействия на противника.
2. Допускать быструю установку на местности с
применением средств механизации.
3. Обладать взрывоустойчивостью против действия
ударной волны ядерного взрыва и средств преодоления
заграждений.
4. Не стеснять маневра своих войск.
8

9.

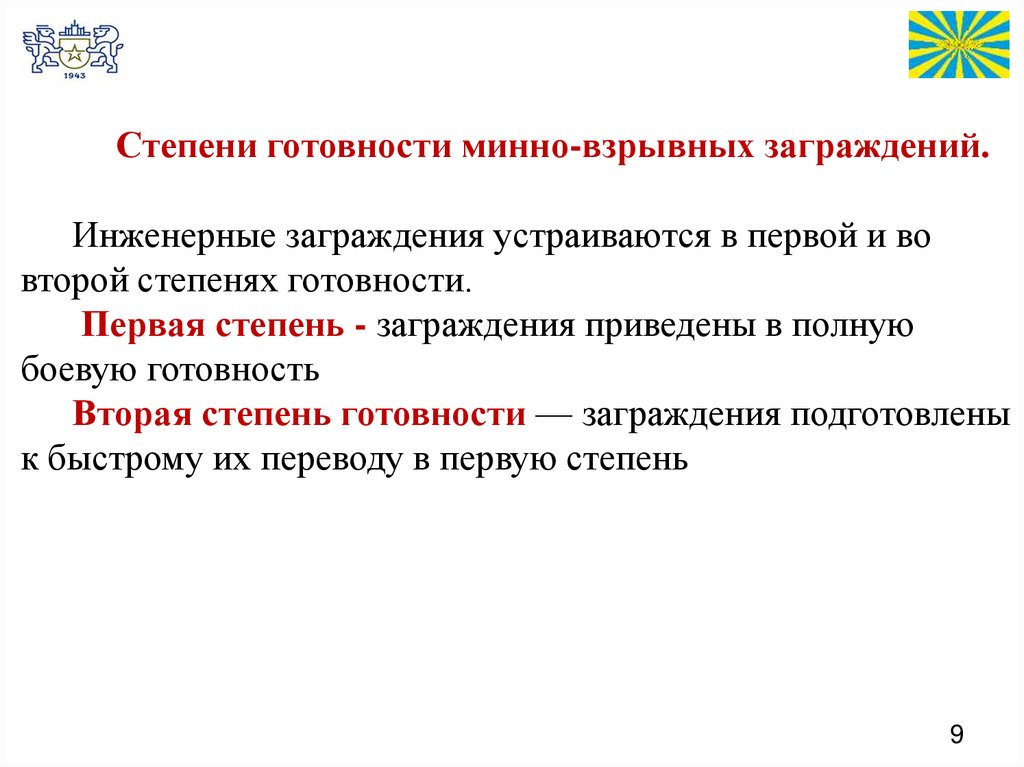

Степени готовности минно-взрывных заграждений.
Инженерные заграждения устраиваются в первой и во
второй степенях готовности.
Первая степень - заграждения приведены в полную
боевую готовность
Вторая степень готовности — заграждения подготовлены
к быстрому их переводу в первую степень
9

10.

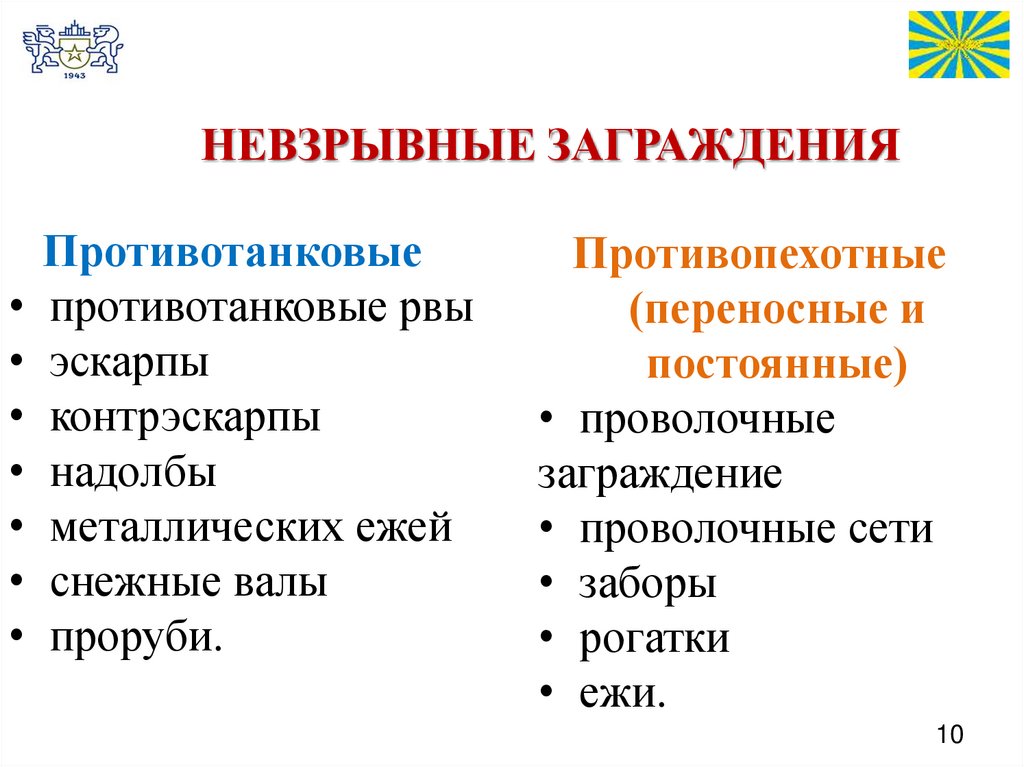

НЕВЗРЫВНЫЕ ЗАГРАЖДЕНИЯ
Противотанковые
• противотанковые рвы
• эскарпы
• контрэскарпы
• надолбы
• металлических ежей
• снежные валы
• проруби.
Противопехотные
(переносные и
постоянные)
• проволочные
заграждение
• проволочные сети
• заборы
• рогатки
• ежи.
10

11.

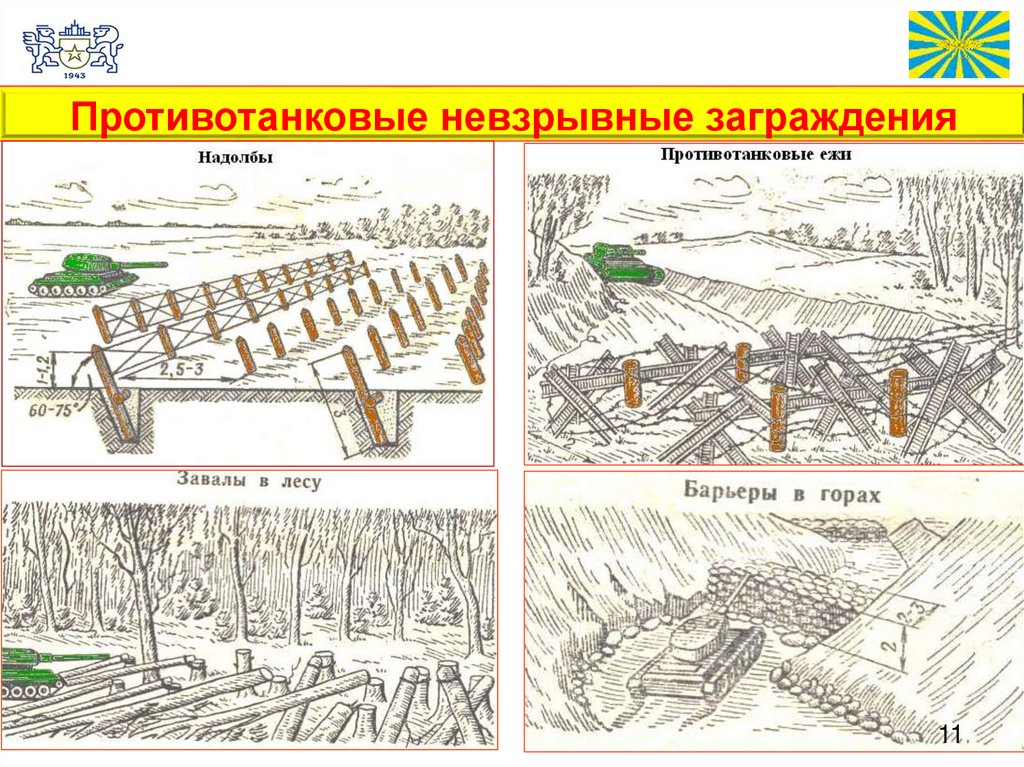

Противотанковые невзрывные заграждения
11

12.

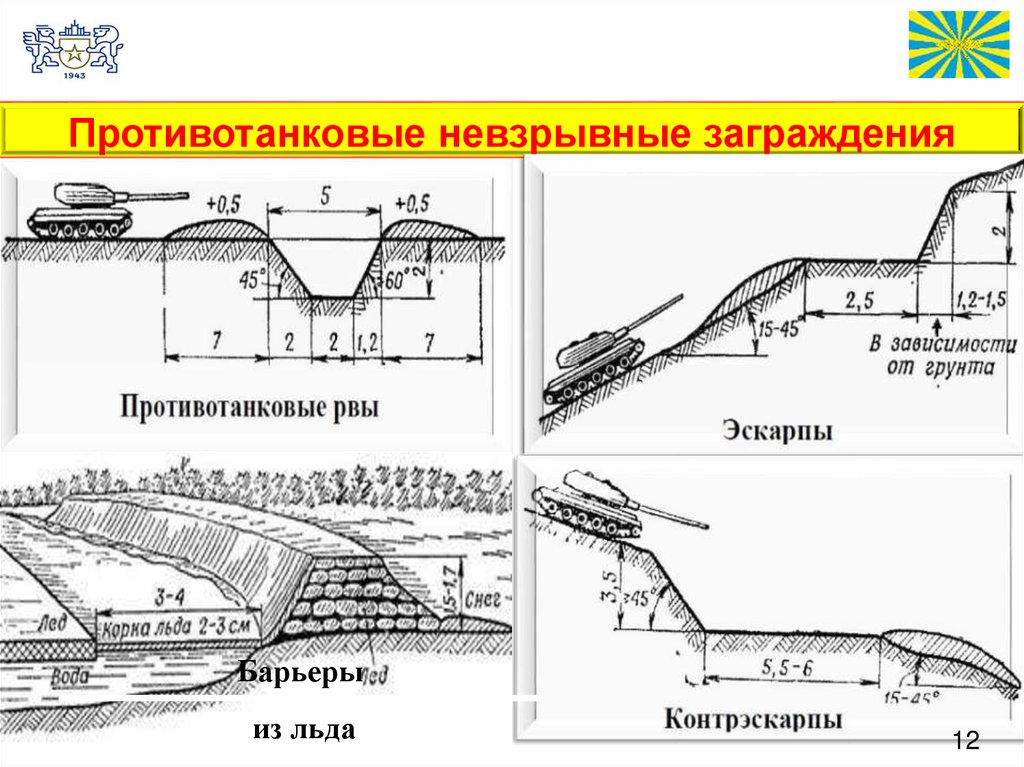

Противотанковые невзрывные заграждения
Барьеры
из льда
12

13.

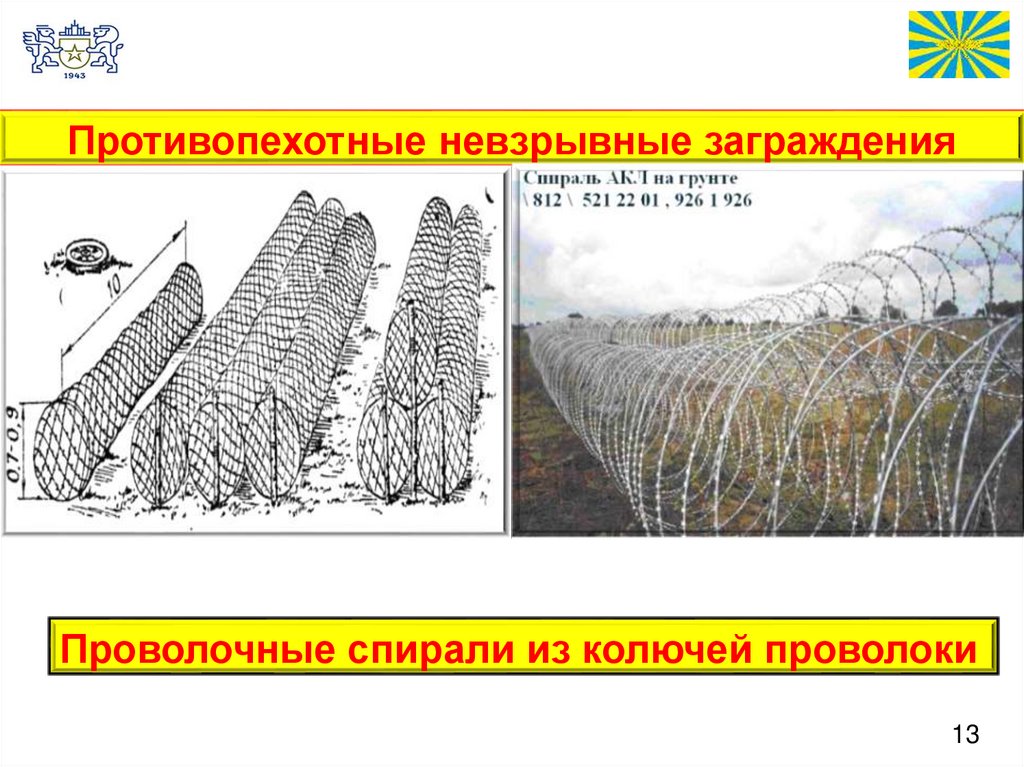

Противопехотные невзрывные заграждения
Проволочные спирали из колючей проволоки
13

14.

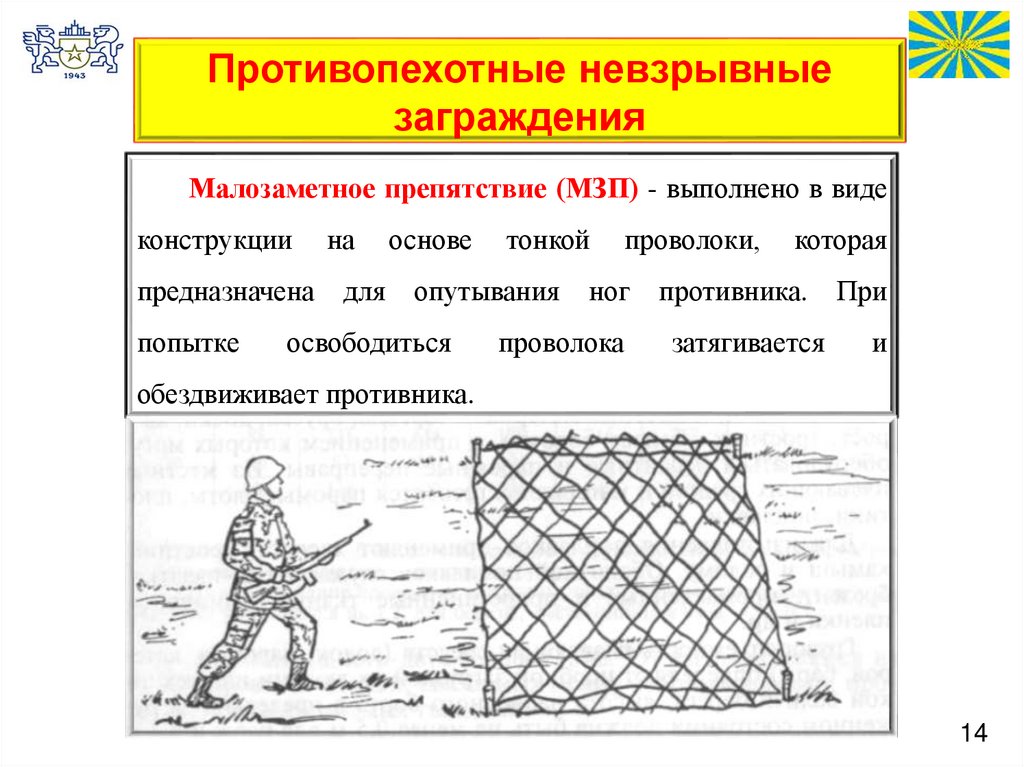

Противопехотные невзрывные
заграждения
Малозаметное препятствие (МЗП) - выполнено в виде
конструкции
на
предназначена
для
попытке
основе
тонкой
опутывания
освободиться
проволоки,
которая
ног
противника.
При
проволока
затягивается
и
обездвиживает противника.
14

15.

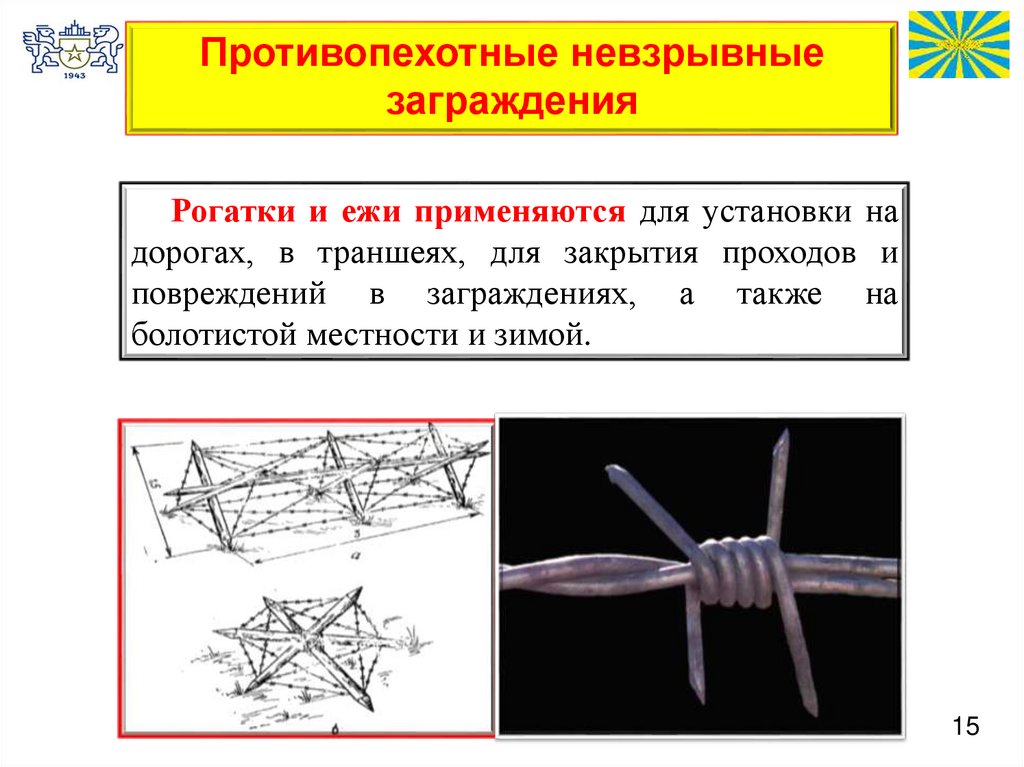

Противопехотные невзрывные
заграждения
Рогатки и ежи применяются для установки на
дорогах, в траншеях, для закрытия проходов и
повреждений в заграждениях, а также на
болотистой местности и зимой.
15

16.

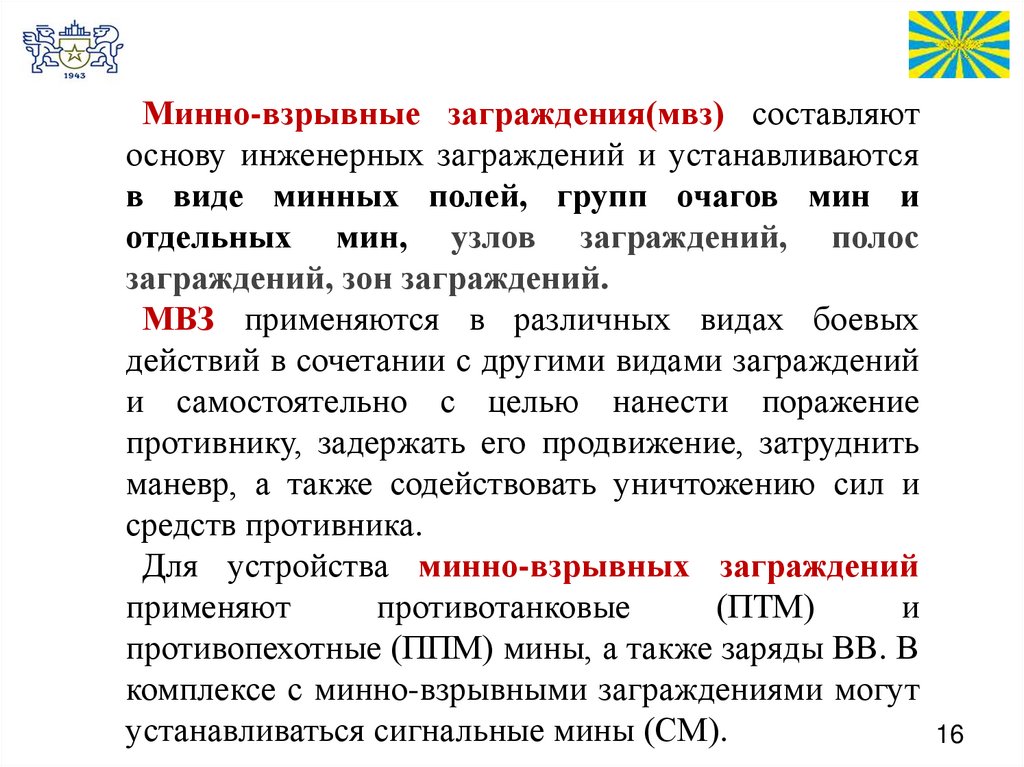

Минно-взрывные заграждения(мвз) составляют
основу инженерных заграждений и устанавливаются
в виде минных полей, групп очагов мин и
отдельных мин, узлов заграждений, полос
заграждений, зон заграждений.
МВЗ применяются в различных видах боевых
действий в сочетании с другими видами заграждений
и самостоятельно с целью нанести поражение
противнику, задержать его продвижение, затруднить
маневр, а также содействовать уничтожению сил и
средств противника.
Для устройства минно-взрывных заграждений
применяют
противотанковые
(ПТМ)
и
противопехотные (ППМ) мины, а также заряды ВВ. В
комплексе с минно-взрывными заграждениями могут
устанавливаться сигнальные мины (СМ).
16

17.

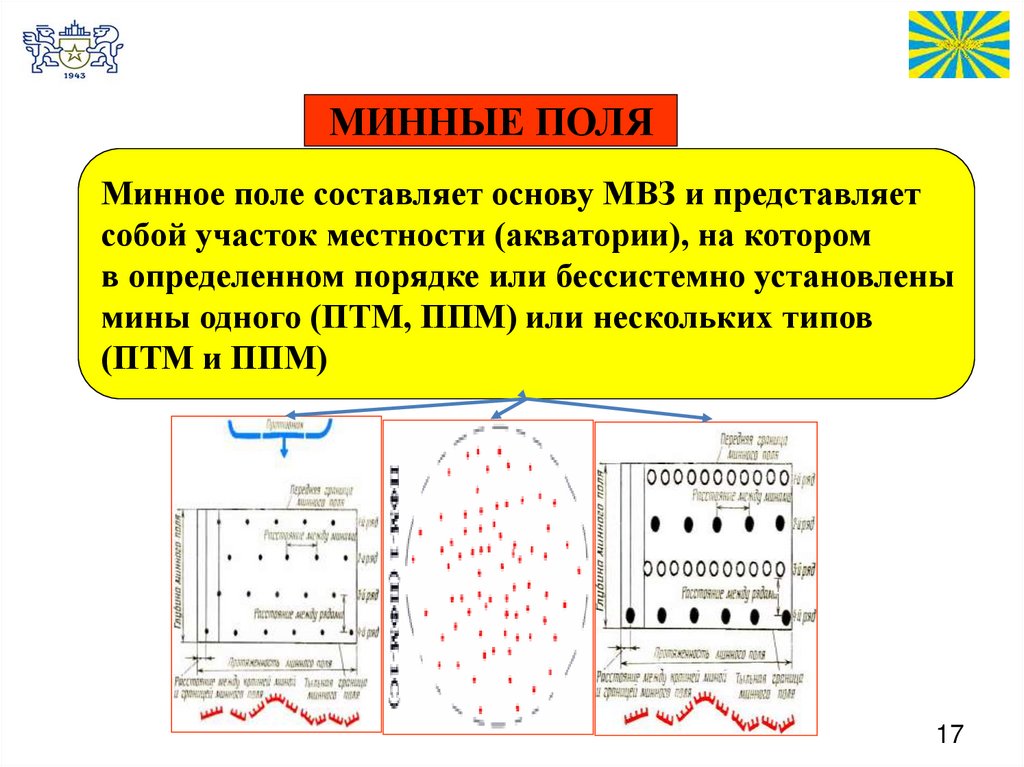

МИННЫЕ ПОЛЯ
Минное поле составляет основу МВЗ и представляет
собой участок местности (акватории), на котором
в определенном порядке или бессистемно установлены
мины одного (ПТМ, ППМ) или нескольких типов
(ПТМ и ППМ)
17

18.

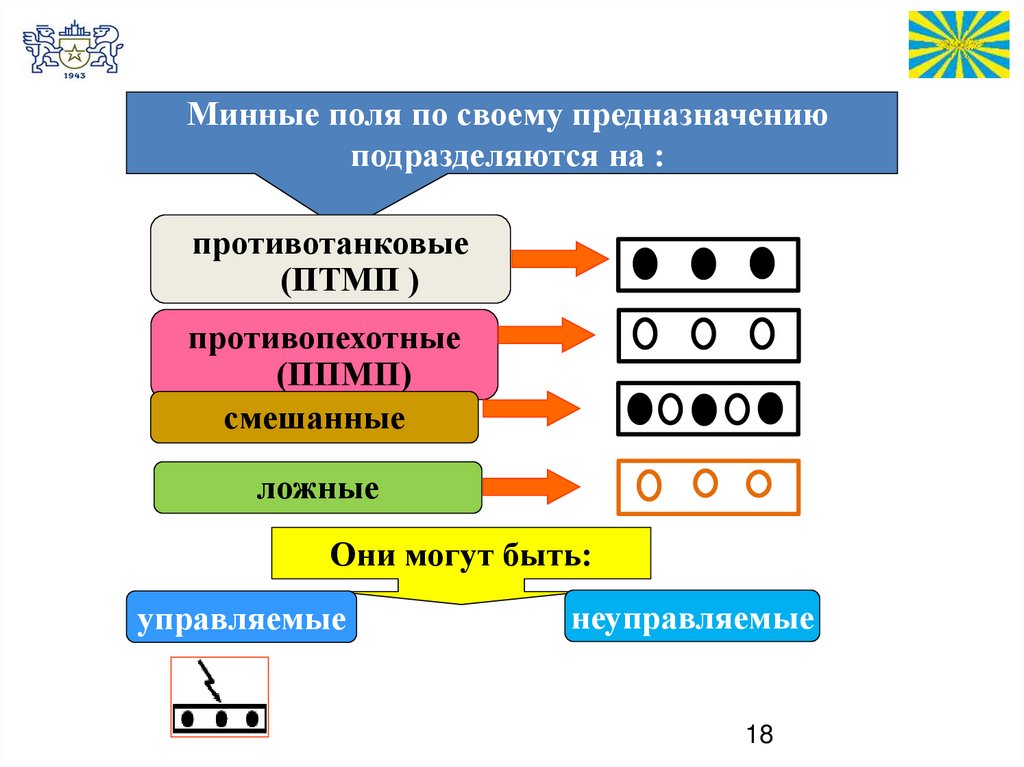

Минные поля по своему предназначению
подразделяются на :
противотанковые
(ПТМП )
противопехотные
(ППМП)
смешанные
ложные
Они могут быть:
управляемые
неуправляемые
18

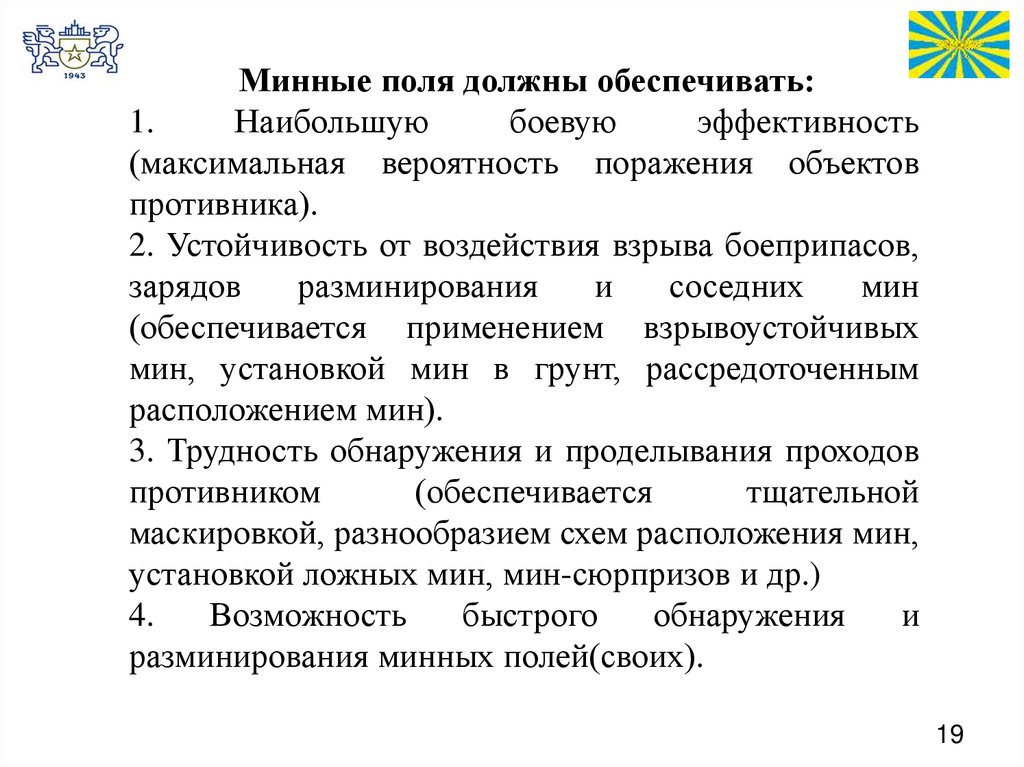

19.

Минные поля должны обеспечивать:
1.
Наибольшую
боевую
эффективность
(максимальная вероятность поражения объектов
противника).
2. Устойчивость от воздействия взрыва боеприпасов,
зарядов
разминирования
и
соседних
мин
(обеспечивается применением взрывоустойчивых
мин, установкой мин в грунт, рассредоточенным
расположением мин).
3. Трудность обнаружения и проделывания проходов
противником
(обеспечивается
тщательной
маскировкой, разнообразием схем расположения мин,
установкой ложных мин, мин-сюрпризов и др.)
4.
Возможность
быстрого
обнаружения
и
разминирования минных полей(своих).
19

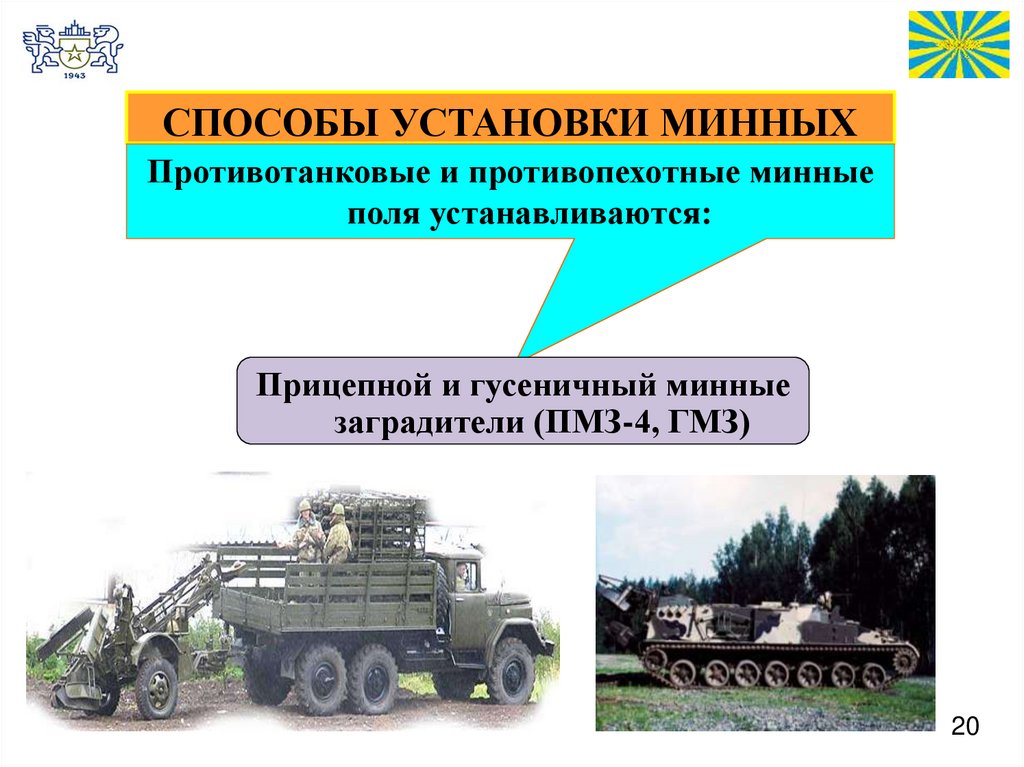

20. СПОСОБЫ УСТАНОВКИ МИННЫХ ПОЛЕЙ

СПОСОБЫ УСТАНОВКИ МИННЫХ
Противотанковые ПОЛЕЙ
и противопехотные минные
поля устанавливаются:
Прицепной и гусеничный минные
заградители (ПМЗ-4, ГМЗ)
20

21.

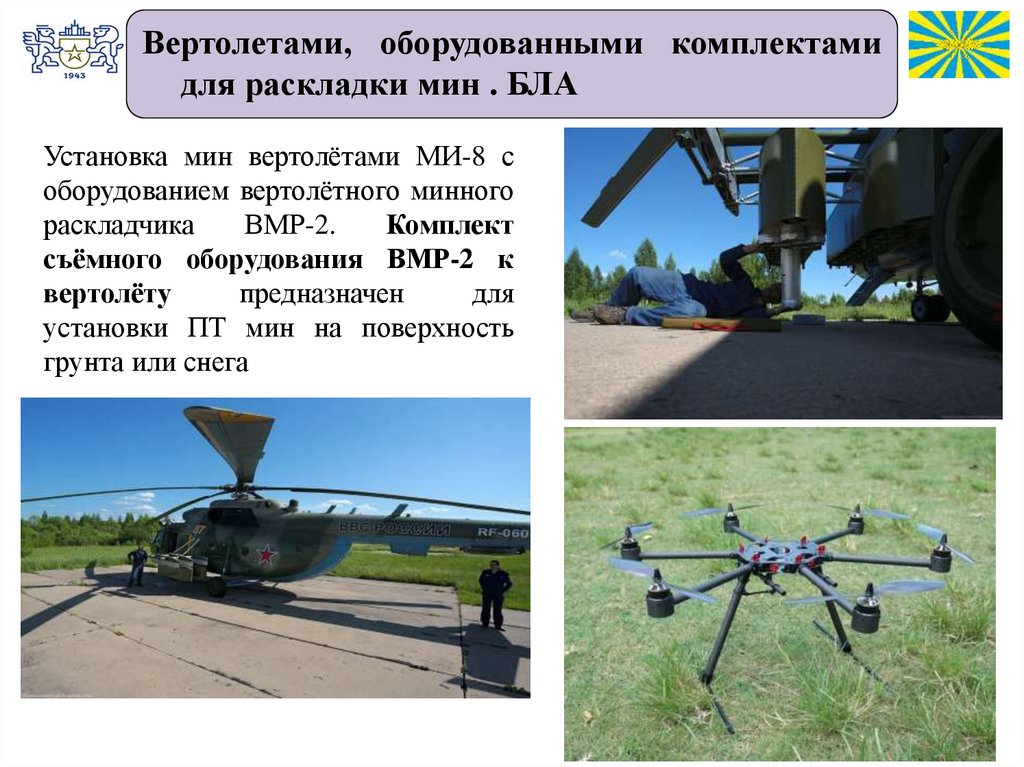

Вертолетами, оборудованными комплектами
для раскладки мин . БЛА
Установка мин вертолётами МИ-8 с
оборудованием вертолётного минного
раскладчика
ВМР-2.
Комплект
съёмного оборудования ВМР-2 к
вертолёту
предназначен
для
установки ПТ мин на поверхность
грунта или снега
21

22.

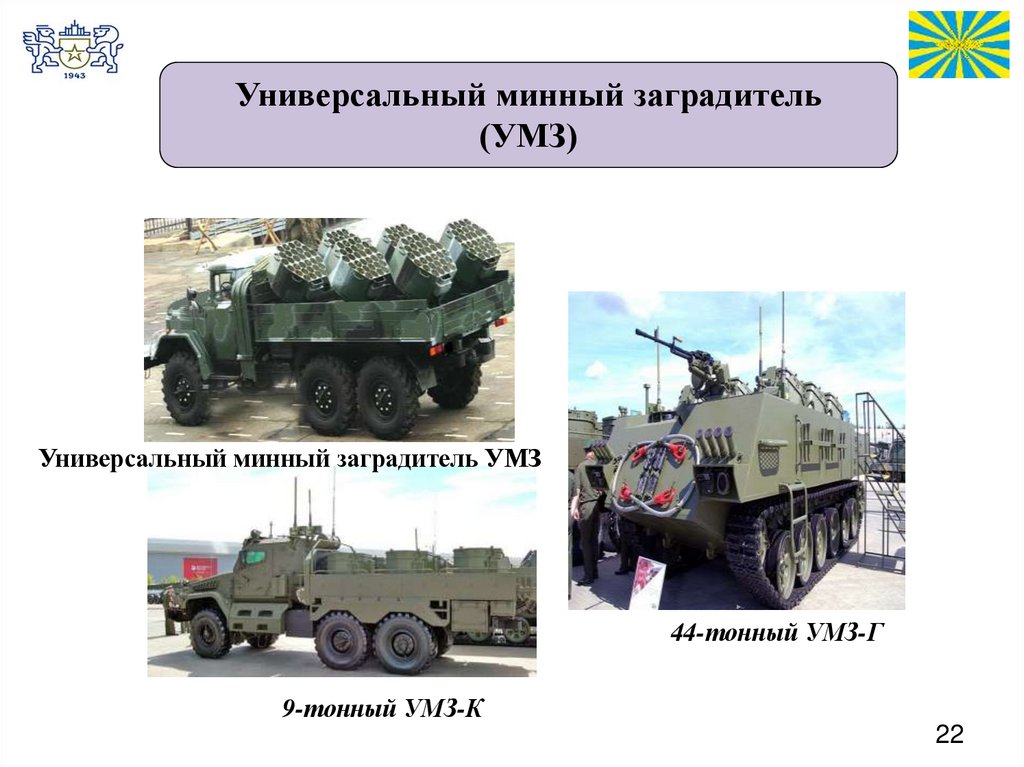

Универсальный минный заградитель
(УМЗ)
Универсальный минный заградитель УМЗ
44-тонный УМЗ-Г
9-тонный УМЗ-К
22

23.

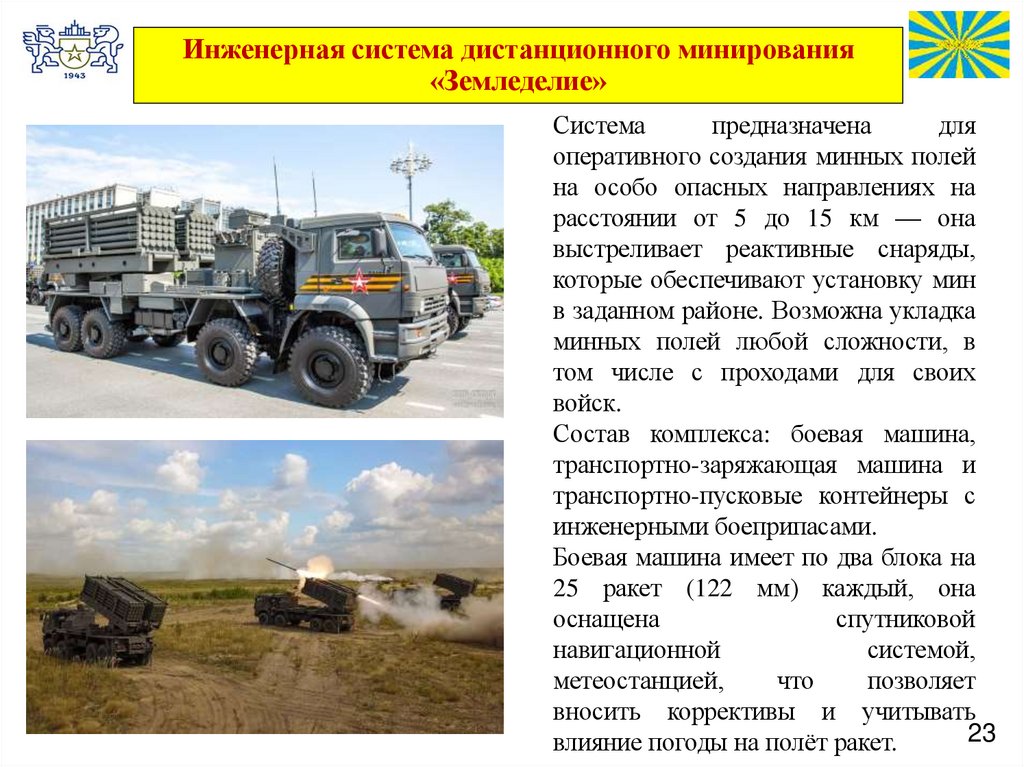

Инженерная система дистанционного минирования
«Земледелие»
Система
предназначена
для
оперативного создания минных полей
на особо опасных направлениях на
расстоянии от 5 до 15 км — она
выстреливает реактивные снаряды,
которые обеспечивают установку мин
в заданном районе. Возможна укладка
минных полей любой сложности, в
том числе с проходами для своих
войск.
Состав комплекса: боевая машина,
транспортно-заряжающая машина и
транспортно-пусковые контейнеры с
инженерными боеприпасами.
Боевая машина имеет по два блока на
25 ракет (122 мм) каждый, она
оснащена
спутниковой
навигационной
системой,
метеостанцией,
что
позволяет
вносить коррективы и учитывать
23
влияние погоды на полёт ракет.

24.

Вручную (строевым расчётом или по
минному шнуру).
24

25.

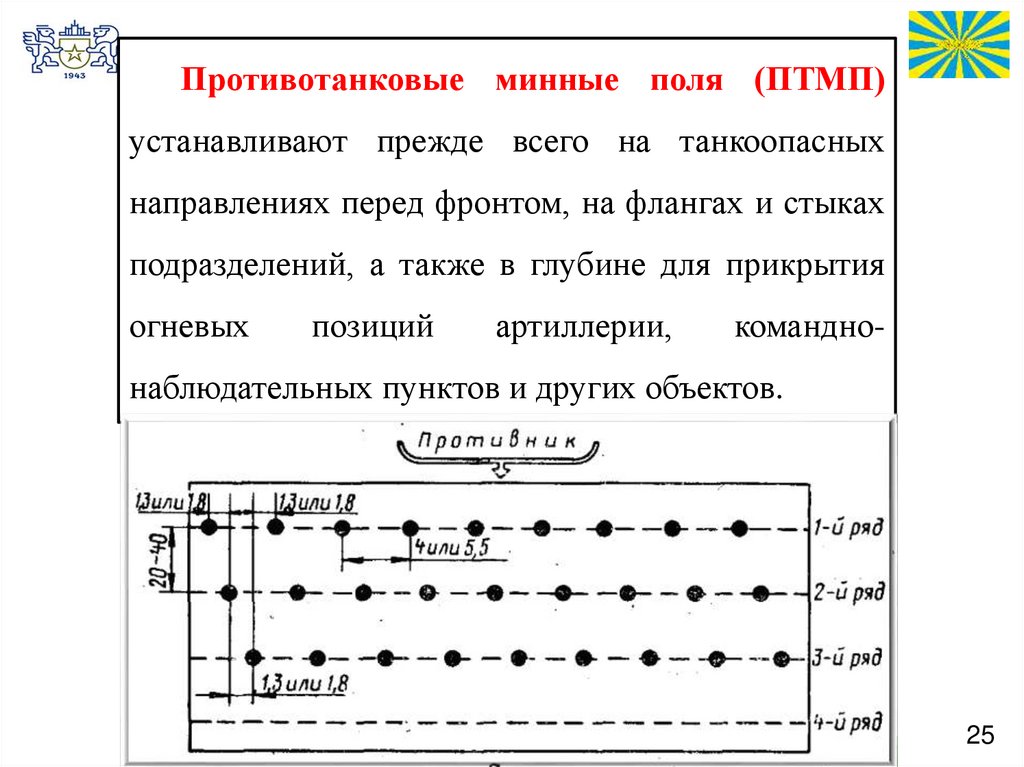

Противотанковые минные поля (ПТМП)
устанавливают прежде всего на танкоопасных
направлениях перед фронтом, на флангах и стыках
подразделений, а также в глубине для прикрытия
огневых
позиций
артиллерии,
командно-
наблюдательных пунктов и других объектов.
25

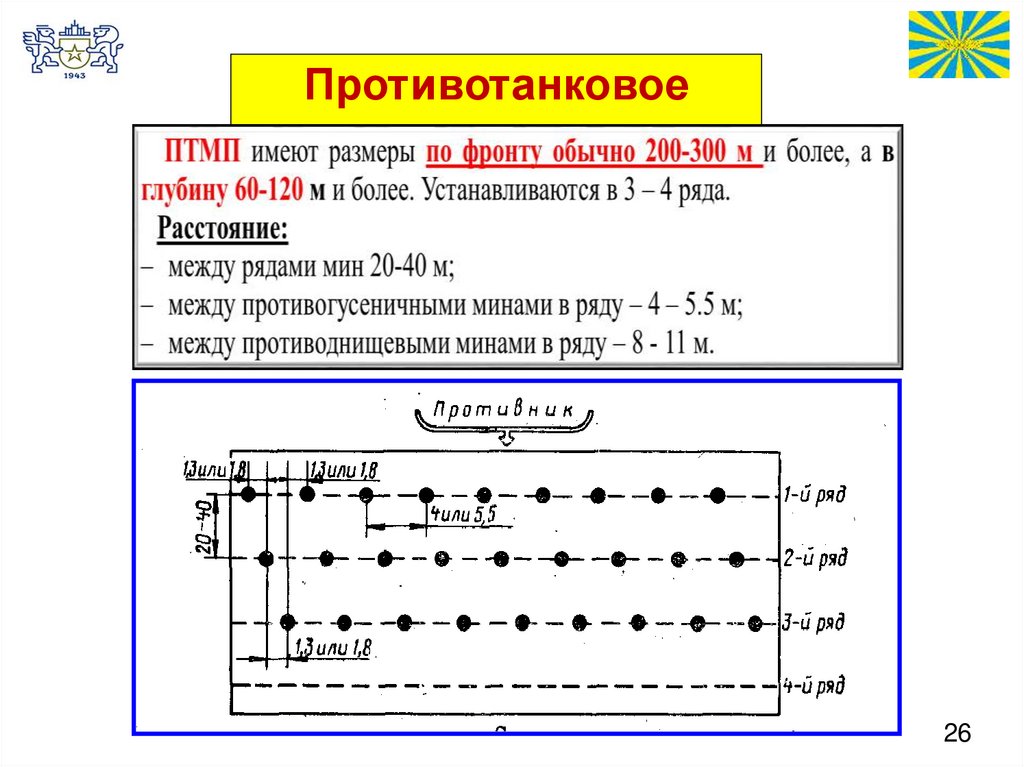

26.

Противотанковое
минное поле
26

27.

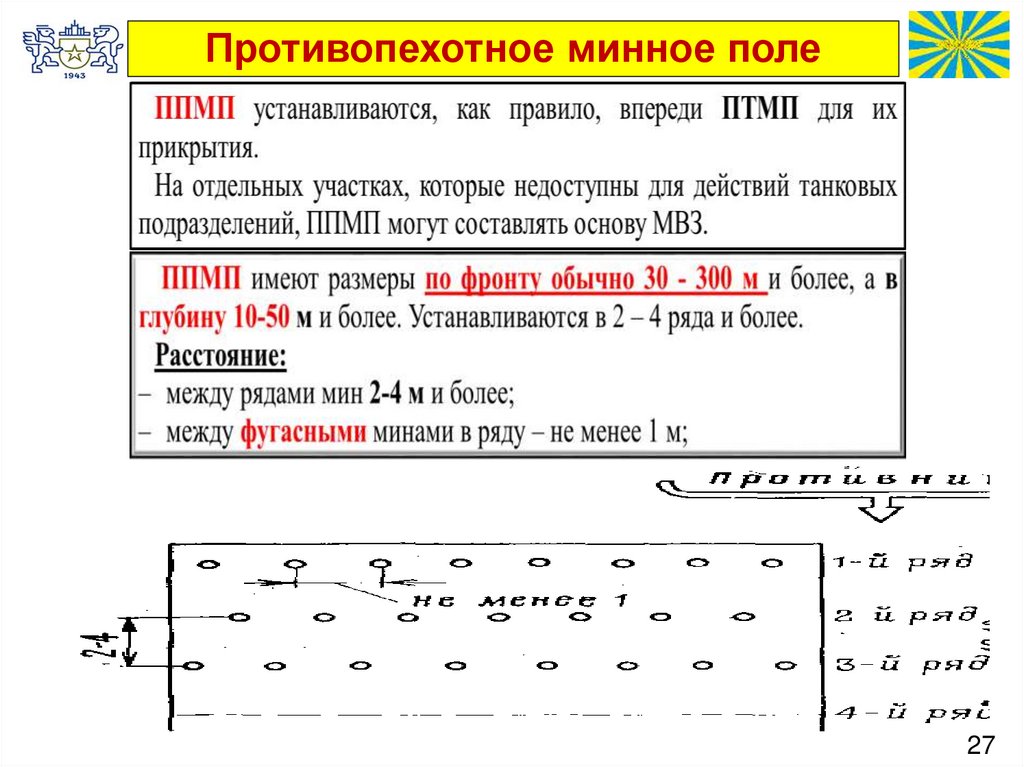

Противопехотное минное поле
27

28.

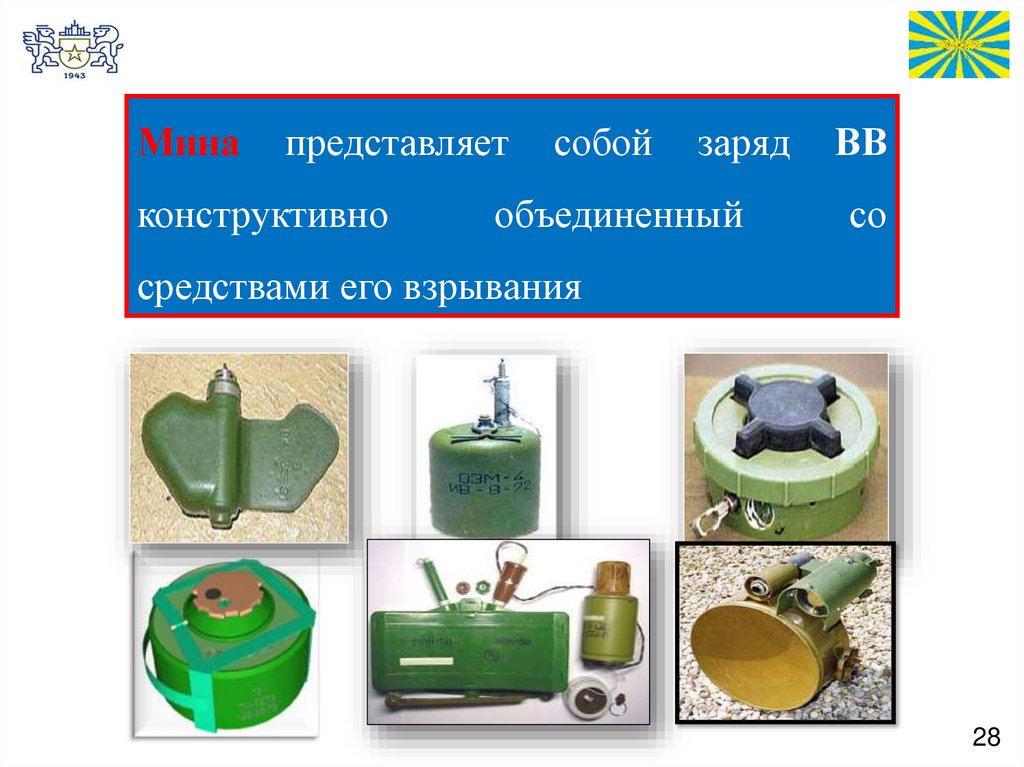

Мина
представляет
конструктивно
собой
заряд
объединенный
ВВ
со
средствами его взрывания
28

29.

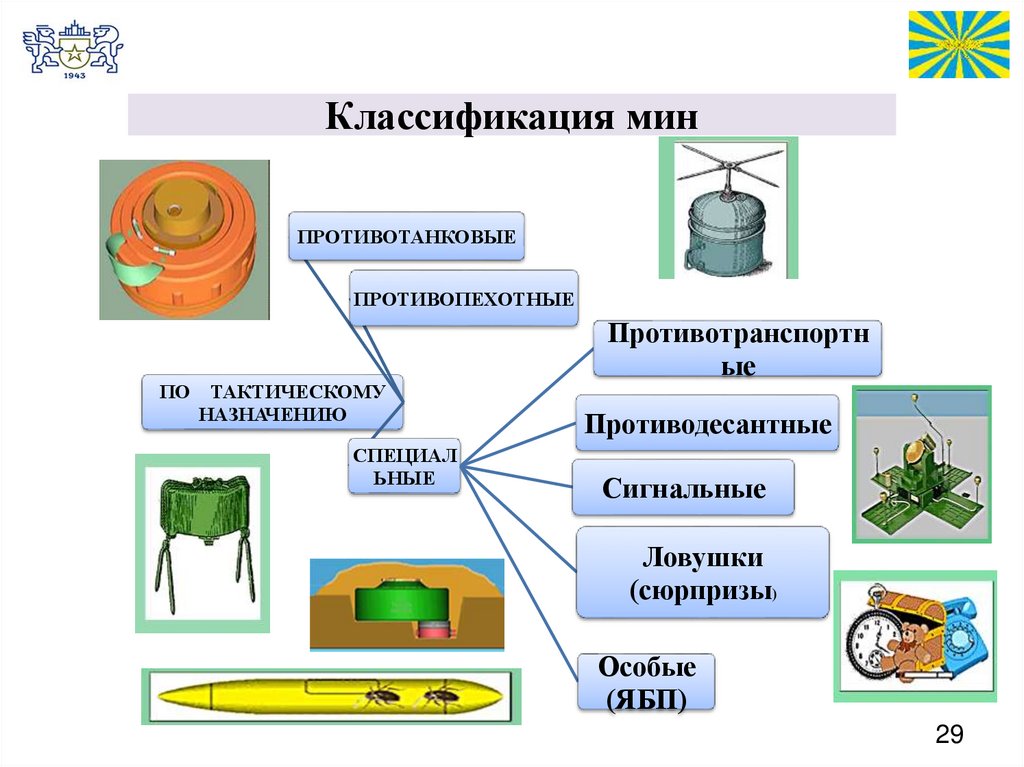

Классификация мин
ПРОТИВОТАНКОВЫЕ
ПРОТИВОПЕХОТНЫЕ
ПО ТАКТИЧЕСКОМУ
НАЗНАЧЕНИЮ
СПЕЦИАЛ
ЬНЫЕ
Противотранспортн
ые
Противодесантные
Сигнальные
Ловушки
(сюрпризы)
Особые
(ЯБП)
29

30.

30

31.

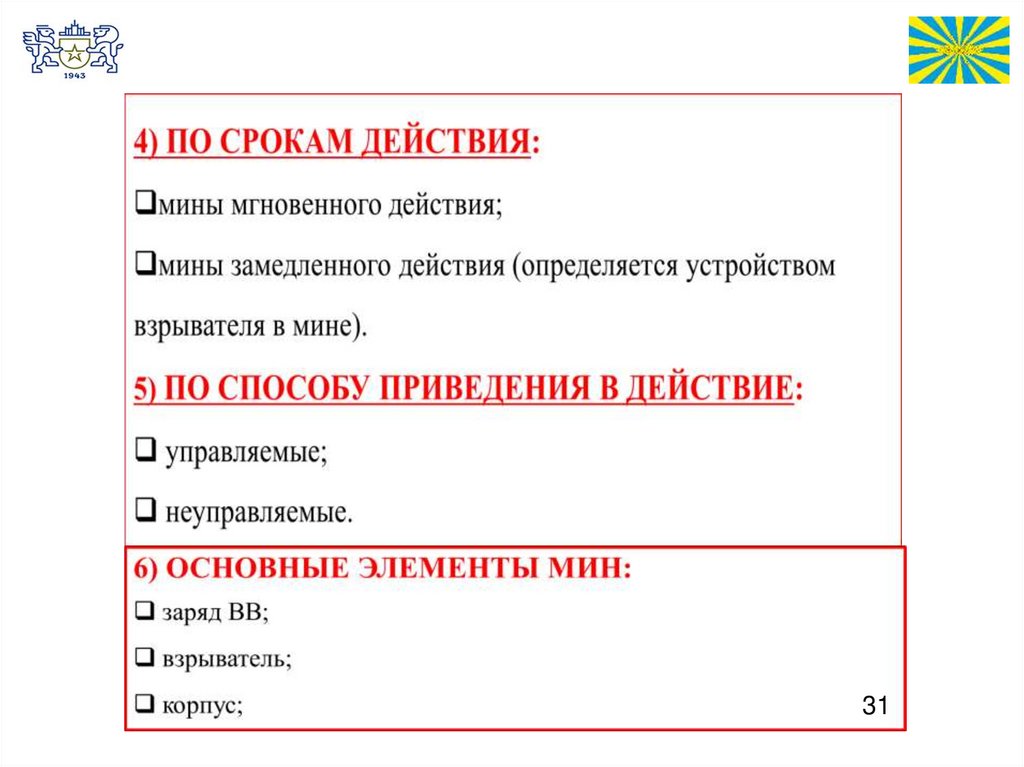

31

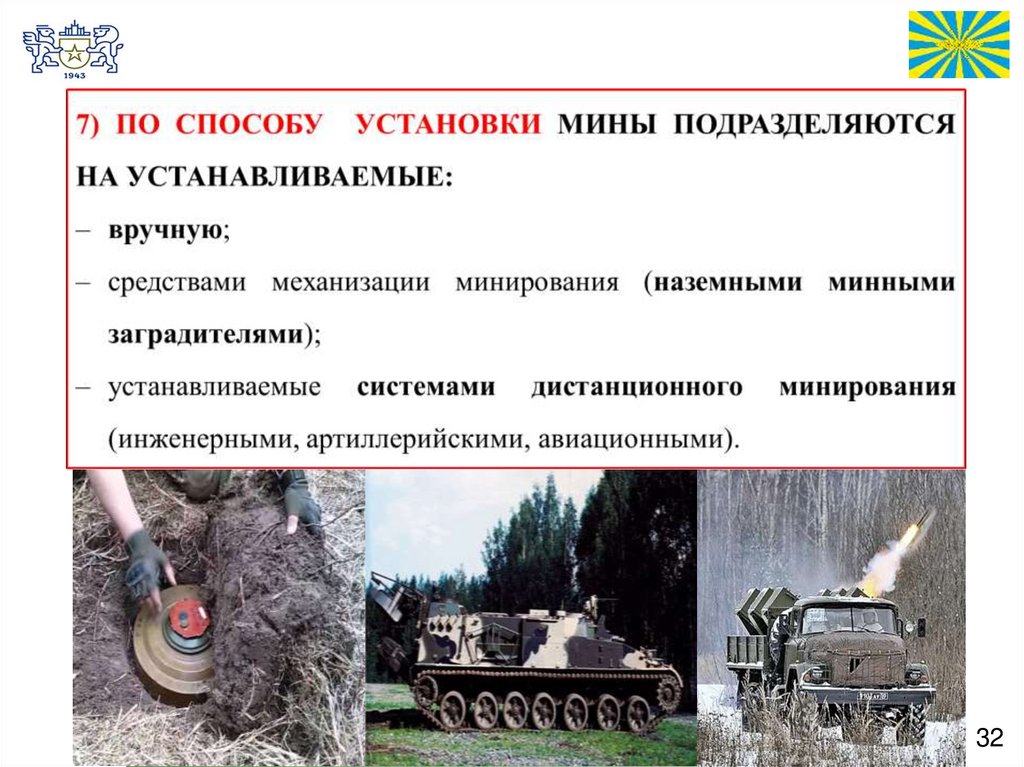

32.

32

33.

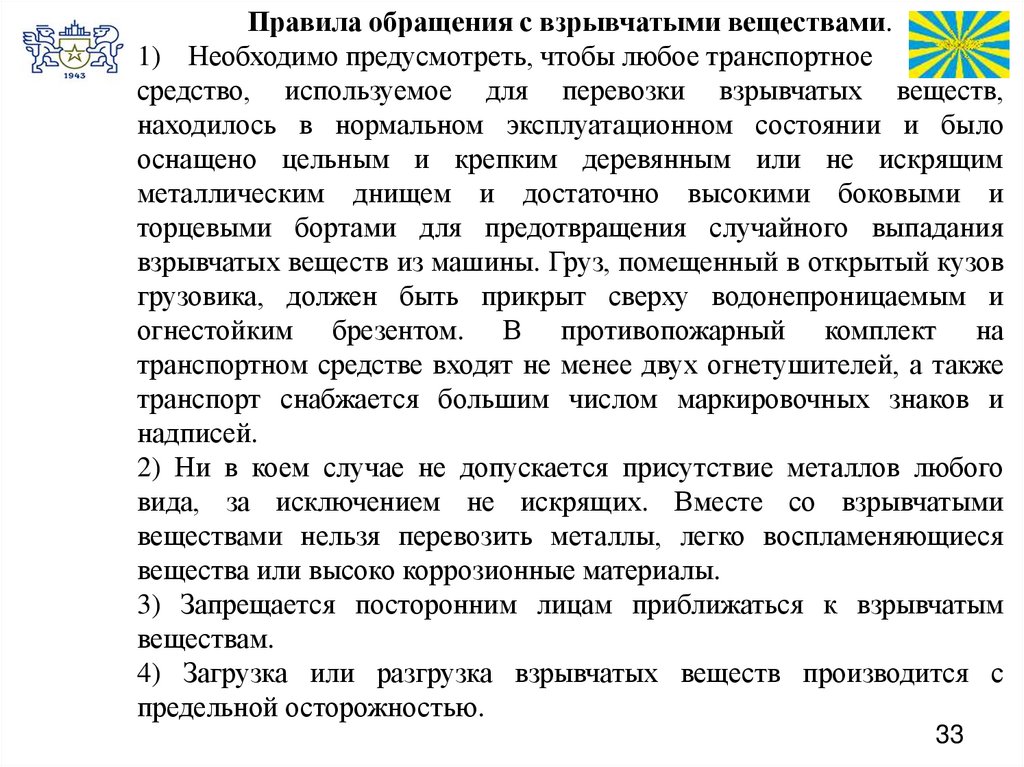

Правила обращения с взрывчатыми веществами.
1) Необходимо предусмотреть, чтобы любое транспортное
средство, используемое для перевозки взрывчатых веществ,
находилось в нормальном эксплуатационном состоянии и было
оснащено цельным и крепким деревянным или не искрящим
металлическим днищем и достаточно высокими боковыми и
торцевыми бортами для предотвращения случайного выпадания
взрывчатых веществ из машины. Груз, помещенный в открытый кузов
грузовика, должен быть прикрыт сверху водонепроницаемым и
огнестойким брезентом. В противопожарный комплект на
транспортном средстве входят не менее двух огнетушителей, а также
транспорт снабжается большим числом маркировочных знаков и
надписей.
2) Ни в коем случае не допускается присутствие металлов любого
вида, за исключением не искрящих. Вместе со взрывчатыми
веществами нельзя перевозить металлы, легко воспламеняющиеся
вещества или высоко коррозионные материалы.
3) Запрещается посторонним лицам приближаться к взрывчатым
веществам.
4) Загрузка или разгрузка взрывчатых веществ производится с
предельной осторожностью.
33

34.

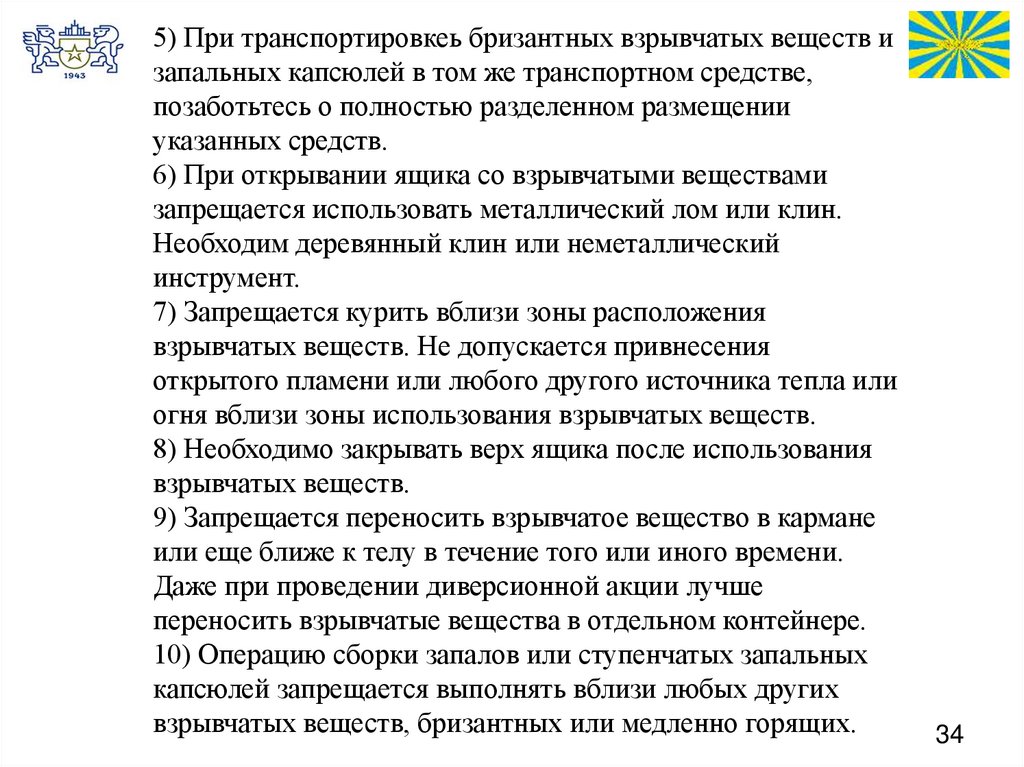

5) При транспортировкеь бризантных взрывчатых веществ и
запальных капсюлей в том же транспортном средстве,
позаботьтесь о полностью разделенном размещении
указанных средств.
6) При открывании ящика со взрывчатыми веществами
запрещается использовать металлический лом или клин.
Необходим деревянный клин или неметаллический
инструмент.
7) Запрещается курить вблизи зоны расположения
взрывчатых веществ. Не допускается привнесения
открытого пламени или любого другого источника тепла или
огня вблизи зоны использования взрывчатых веществ.
8) Необходимо закрывать верх ящика после использования
взрывчатых веществ.
9) Запрещается переносить взрывчатое вещество в кармане
или еще ближе к телу в течение того или иного времени.
Даже при проведении диверсионной акции лучше
переносить взрывчатые вещества в отдельном контейнере.
10) Операцию сборки запалов или ступенчатых запальных
капсюлей запрещается выполнять вблизи любых других
взрывчатых веществ, бризантных или медленно горящих.
34

35.

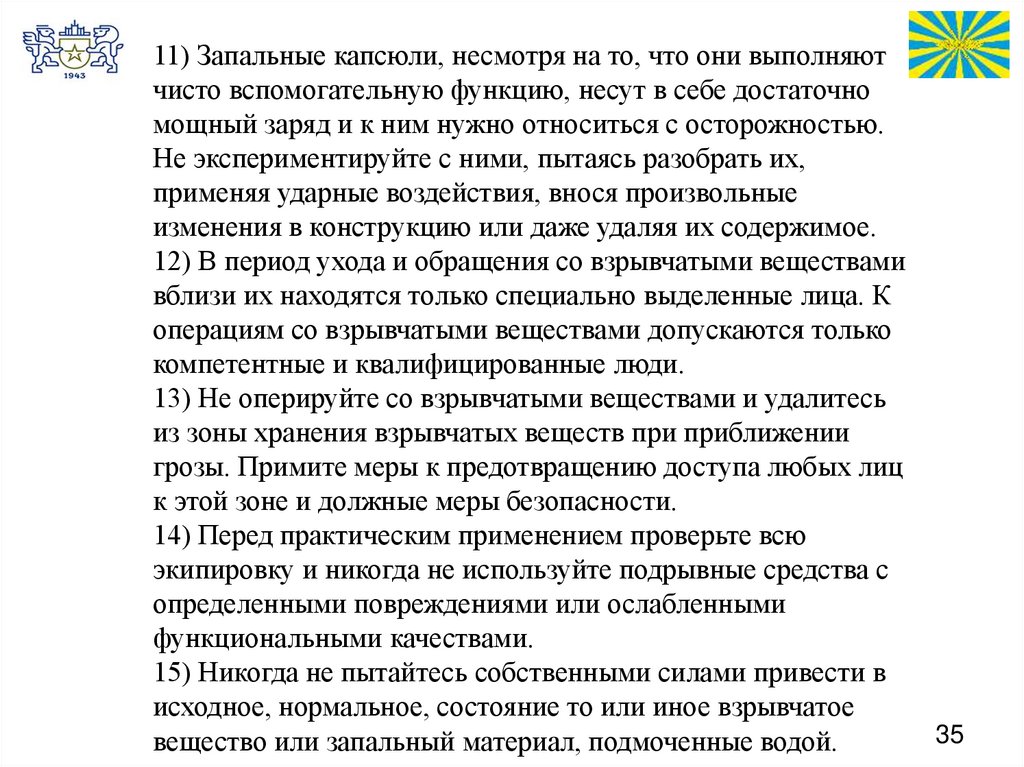

11) Запальные капсюли, несмотря на то, что они выполняют
чисто вспомогательную функцию, несут в себе достаточно
мощный заряд и к ним нужно относиться с осторожностью.
Не экспериментируйте с ними, пытаясь разобрать их,
применяя ударные воздействия, внося произвольные
изменения в конструкцию или даже удаляя их содержимое.
12) В период ухода и обращения со взрывчатыми веществами
вблизи их находятся только специально выделенные лица. К
операциям со взрывчатыми веществами допускаются только
компетентные и квалифицированные люди.
13) Не оперируйте со взрывчатыми веществами и удалитесь
из зоны хранения взрывчатых веществ при приближении
грозы. Примите меры к предотвращению доступа любых лиц
к этой зоне и должные меры безопасности.
14) Перед практическим применением проверьте всю
экипировку и никогда не используйте подрывные средства с
определенными повреждениями или ослабленными
функциональными качествами.
15) Никогда не пытайтесь собственными силами привести в
исходное, нормальное, состояние то или иное взрывчатое
вещество или запальный материал, подмоченные водой.
35

36.

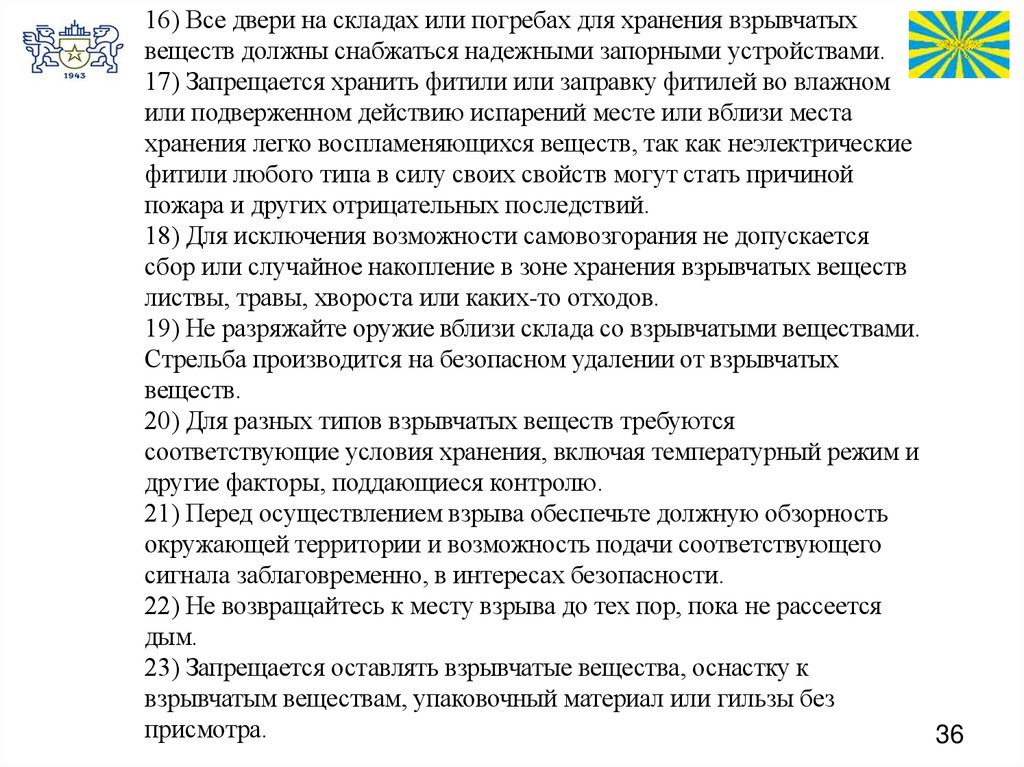

16) Все двери на складах или погребах для хранения взрывчатых
веществ должны снабжаться надежными запорными устройствами.
17) Запрещается хранить фитили или заправку фитилей во влажном
или подверженном действию испарений месте или вблизи места
хранения легко воспламеняющихся веществ, так как неэлектрические
фитили любого типа в силу своих свойств могут стать причиной
пожара и других отрицательных последствий.
18) Для исключения возможности самовозгорания не допускается
сбор или случайное накопление в зоне хранения взрывчатых веществ
листвы, травы, хвороста или каких-то отходов.
19) Не разряжайте оружие вблизи склада со взрывчатыми веществами.
Стрельба производится на безопасном удалении от взрывчатых
веществ.
20) Для разных типов взрывчатых веществ требуются
соответствующие условия хранения, включая температурный режим и
другие факторы, поддающиеся контролю.
21) Перед осуществлением взрыва обеспечьте должную обзорность
окружающей территории и возможность подачи соответствующего
сигнала заблаговременно, в интересах безопасности.
22) Не возвращайтесь к месту взрыва до тех пор, пока не рассеется
дым.
23) Запрещается оставлять взрывчатые вещества, оснастку к
взрывчатым веществам, упаковочный материал или гильзы без
присмотра.
36

37.

Учебный вопрос№2.
Противотанковые и противопехотные мины,
состоящие на вооружении Вооружённых сил
РФ, их назначение и устройство, тактикотехнические характеристики и порядок их
установки.
37

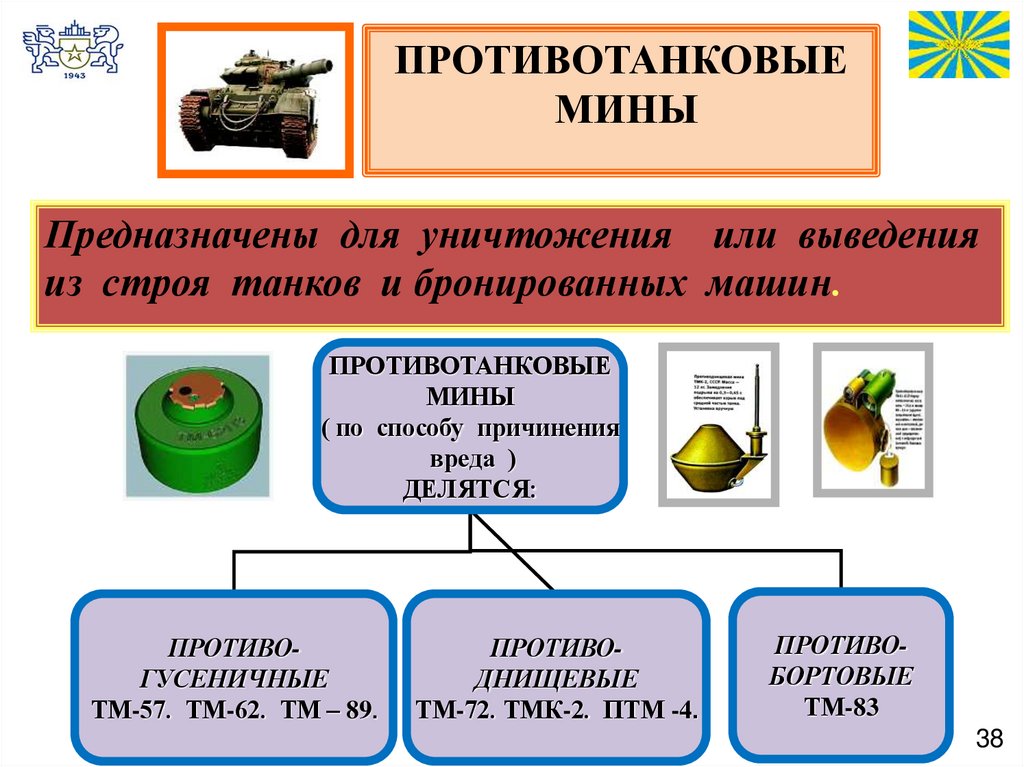

38. ПРОТИВОТАНКОВЫЕ МИНЫ

Предназначены для уничтожения или выведения
из строя танков и бронированных машин.
ПРОТИВОТАНКОВЫЕ
МИНЫ
( по способу причинения
вреда )
ДЕЛЯТСЯ:
ПРОТИВОГУСЕНИЧНЫЕ
ТМ-57. ТМ-62. ТМ – 89.
ПРОТИВОДНИЩЕВЫЕ
ТМ-72. ТМК-2. ПТМ -4.
ПРОТИВОБОРТОВЫЕ
ТМ-83
38

39.

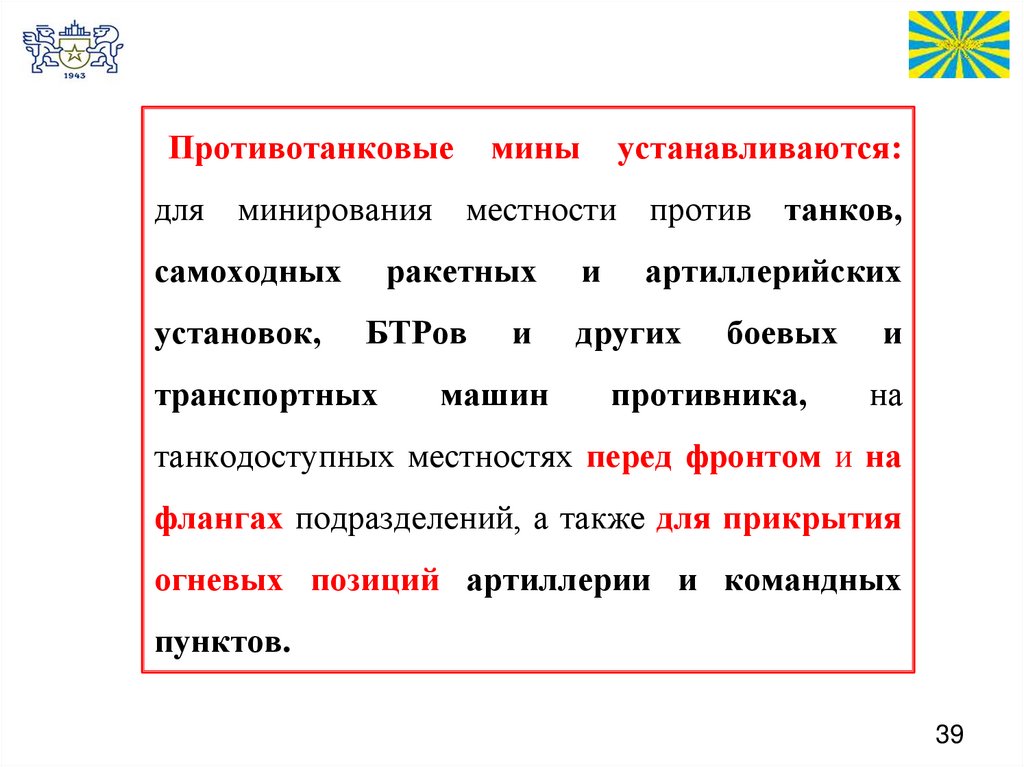

Противотанковые
мины
устанавливаются:
для минирования местности против танков,
самоходных
ракетных
и
установок,
БТРов
других
транспортных
и
машин
артиллерийских
боевых
противника,
и
на
танкодоступных местностях перед фронтом и на
флангах подразделений, а также для прикрытия
огневых позиций артиллерии и командных
пунктов.
39

40.

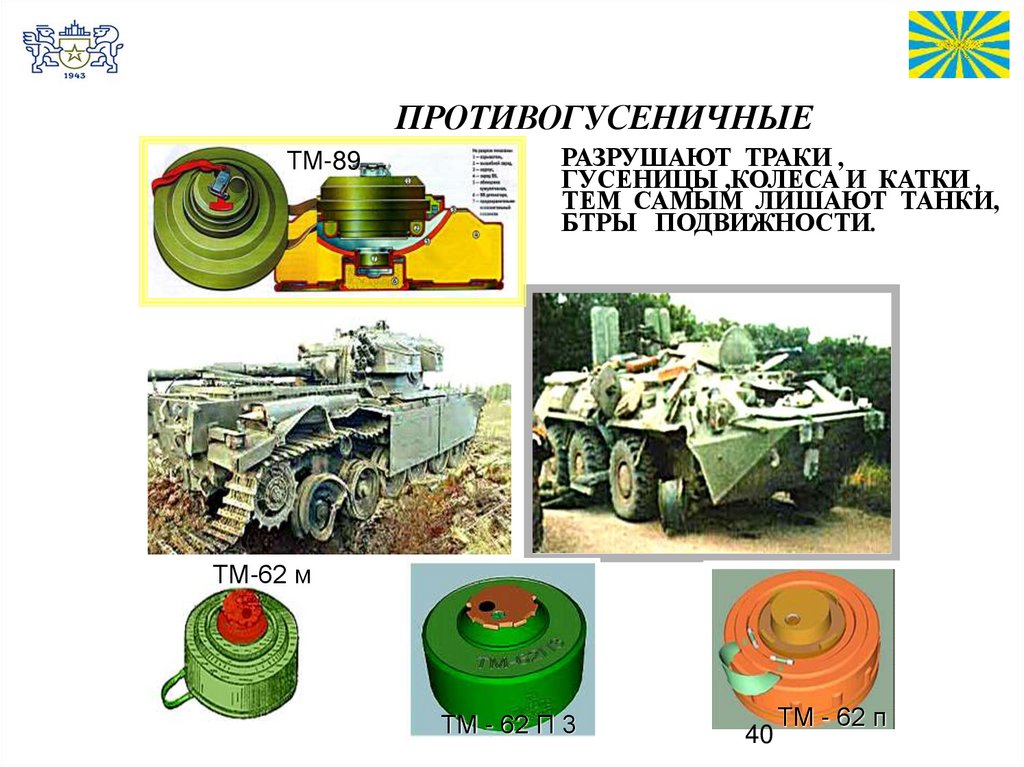

ПРОТИВОГУСЕНИЧНЫЕ
ТМ-89
РАЗРУШАЮТ ТРАКИ ,
ГУСЕНИЦЫ ,КОЛЕСА И КАТКИ ,
ТЕМ САМЫМ ЛИШАЮТ ТАНКИ,
БТРЫ ПОДВИЖНОСТИ.
ТМ-62 м
ТМ - 62 П 3
40
ТМ - 62 п

41.

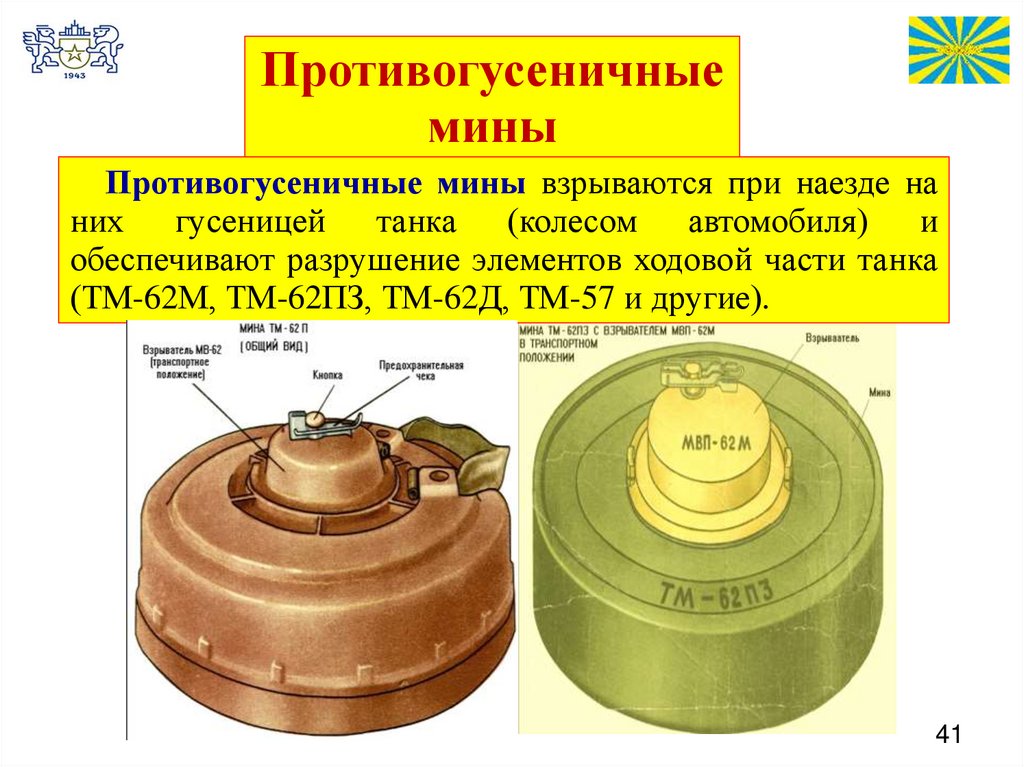

Противогусеничные
мины
Противогусеничные мины взрываются при наезде на
них гусеницей танка (колесом автомобиля) и
обеспечивают разрушение элементов ходовой части танка
(ТМ-62М, ТМ-62ПЗ, ТМ-62Д, ТМ-57 и другие).
41

42.

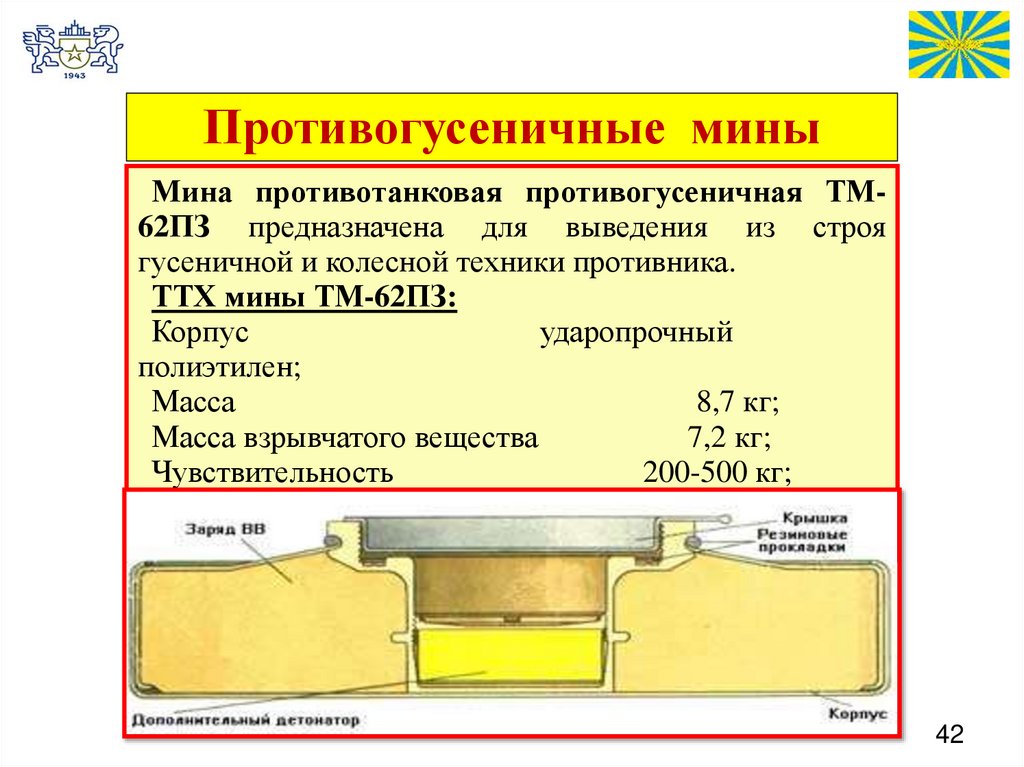

Противогусеничные мины
Мина противотанковая противогусеничная ТМ62ПЗ предназначена для выведения из строя
гусеничной и колесной техники противника.
ТТХ мины ТМ-62ПЗ:
Корпус
ударопрочный
полиэтилен;
Масса
8,7 кг;
Масса взрывчатого вещества
7,2 кг;
Чувствительность
200-500 кг;
Темп. диапазон применения от – 40 до + 40 грд.
42

43.

Характеристики
ТМ-62П
ТМ-62 П2
Тип мины
Противотан
ковая
противогусен
ичная
+
корпус
пластмасса
+
Полиэти капронов
лен
ая ткань
металл
масса
9-11 кг
+
8-8,7 кг 7,9-8,1. кг
9,5-10
Масса
взрыв.вещест
Диаметр
Чувствительнос
ть
Способ
установки
6,6-7,6 кг
6,5-7 кг
6,5-7,2 кг 7,0-7,9 кг
7,0-7,5
34 см
200-500 кг
32 см
+
вручную
вручную
или
средствам
и
механизац
ии.
Температурный от -50 до +50
диапазон
град.
применения
+
ТМ-62
П3
+
ТМ-62 Т
ТМ-62М
+
+
32 см
+
32 см
+
+
150-550 кг
+
+
+
от -40 до от -50 до
+40 град.
+50
градусов
+
43

44.

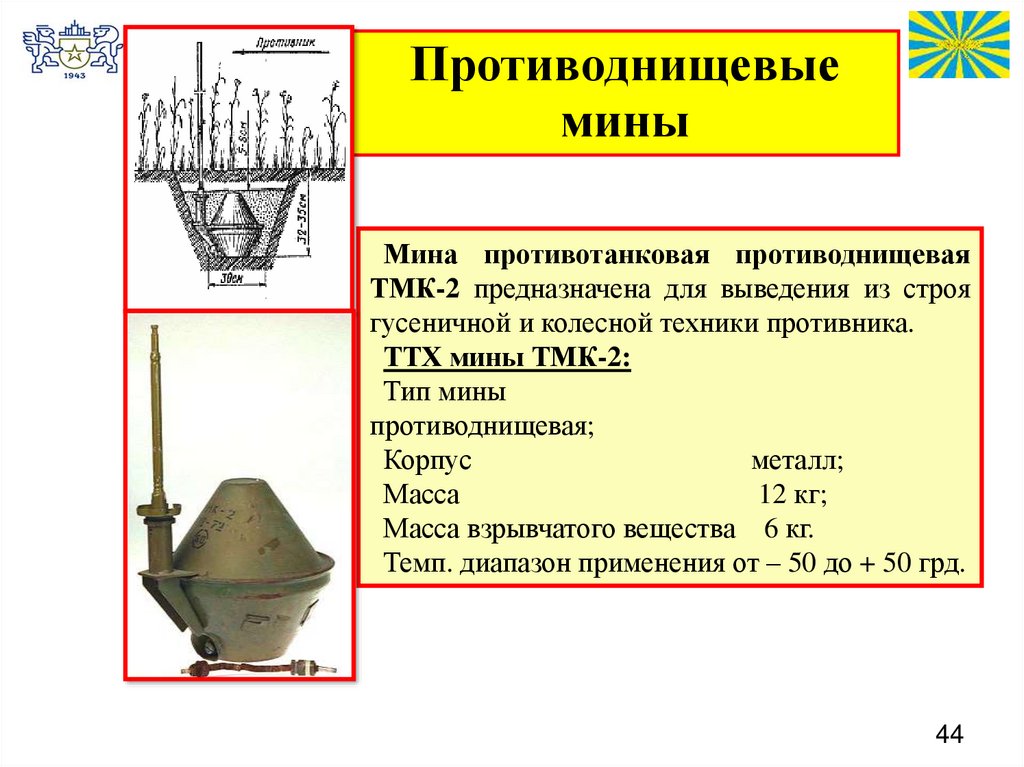

Противоднищевые
мины
Мина противотанковая противоднищевая
ТМК-2 предназначена для выведения из строя
гусеничной и колесной техники противника.
ТТХ мины ТМК-2:
Тип мины
противоднищевая;
Корпус
металл;
Масса
12 кг;
Масса взрывчатого вещества 6 кг.
Темп. диапазон применения от – 50 до + 50 грд.
44

45.

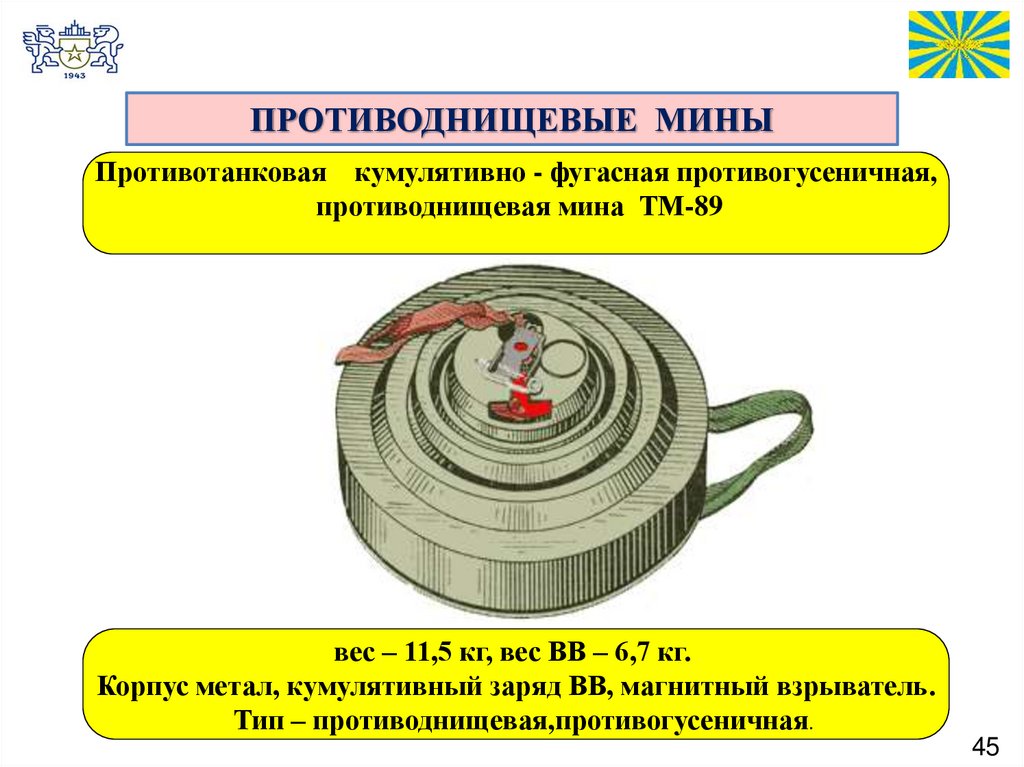

ПРОТИВОДНИЩЕВЫЕ МИНЫ
Противотанковая кумулятивно - фугасная противогусеничная,
противоднищевая мина ТМ-89
вес – 11,5 кг, вес ВВ – 6,7 кг.
Корпус метал, кумулятивный заряд ВВ, магнитный взрыватель.
Тип – противоднищевая,противогусеничная.
45

46.

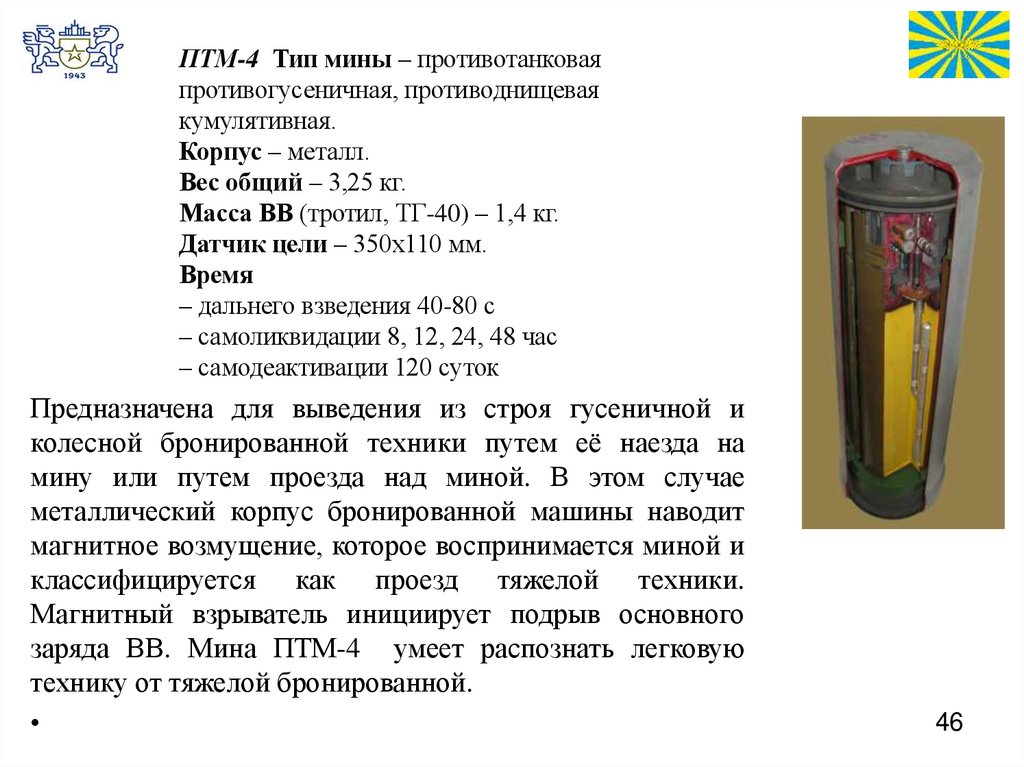

ПТМ-4 Тип мины – противотанковая
противогусеничная, противоднищевая
кумулятивная.
Корпус – металл.
Вес общий – 3,25 кг.
Масса ВВ (тротил, ТГ-40) – 1,4 кг.
Датчик цели – 350х110 мм.
Время
– дальнего взведения 40-80 с
– самоликвидации 8, 12, 24, 48 час
– самодеактивации 120 суток
Предназначена для выведения из строя гусеничной и
колесной бронированной техники путем её наезда на
мину или путем проезда над миной. В этом случае
металлический корпус бронированной машины наводит
магнитное возмущение, которое воспринимается миной и
классифицируется как проезд тяжелой техники.
Магнитный взрыватель инициирует подрыв основного
заряда ВВ. Мина ПТМ-4 умеет распознать легковую
технику от тяжелой бронированной.
46

47.

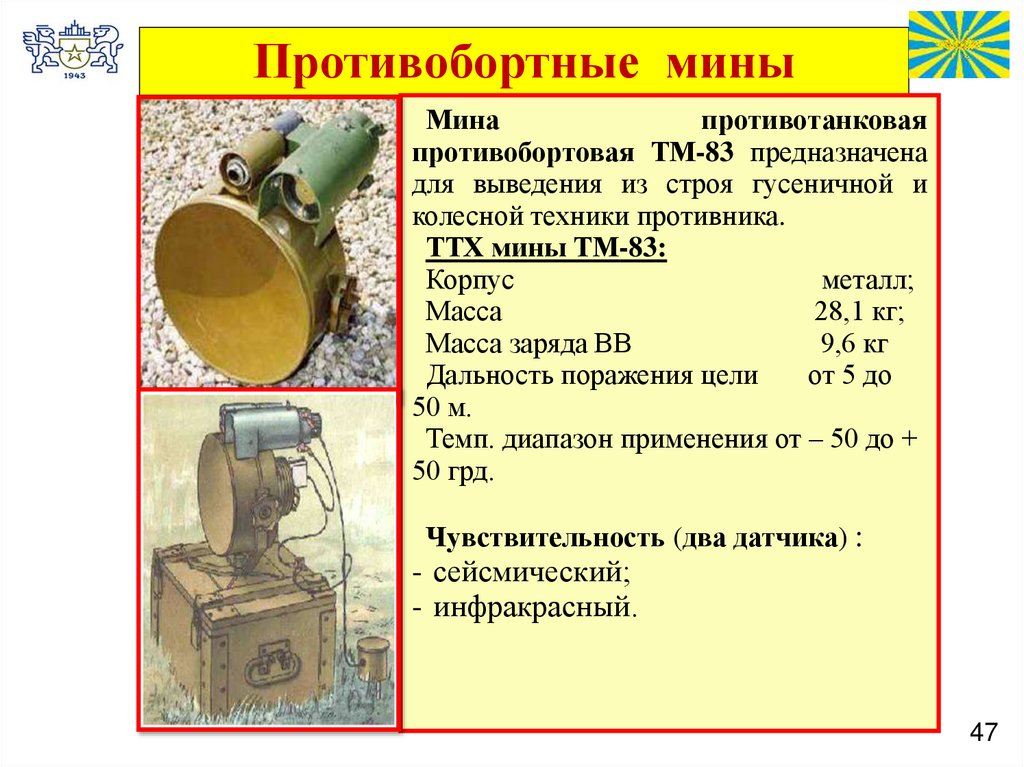

Противобортные мины
Мина
противотанковая
противобортовая ТМ-83 предназначена
для выведения из строя гусеничной и
колесной техники противника.
ТТХ мины ТМ-83:
Корпус
металл;
Масса
28,1 кг;
Масса заряда ВВ
9,6 кг
Дальность поражения цели
от 5 до
50 м.
Темп. диапазон применения от – 50 до +
50 грд.
Чувствительность (два датчика) :
- сейсмический;
- инфракрасный.
47

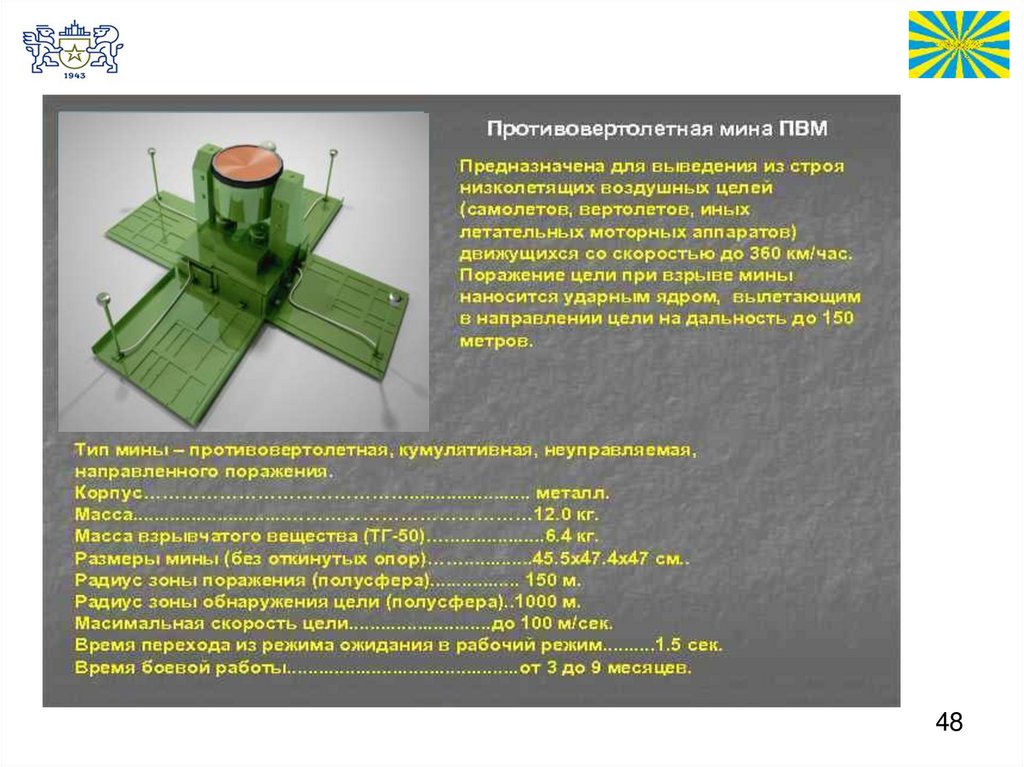

48.

48

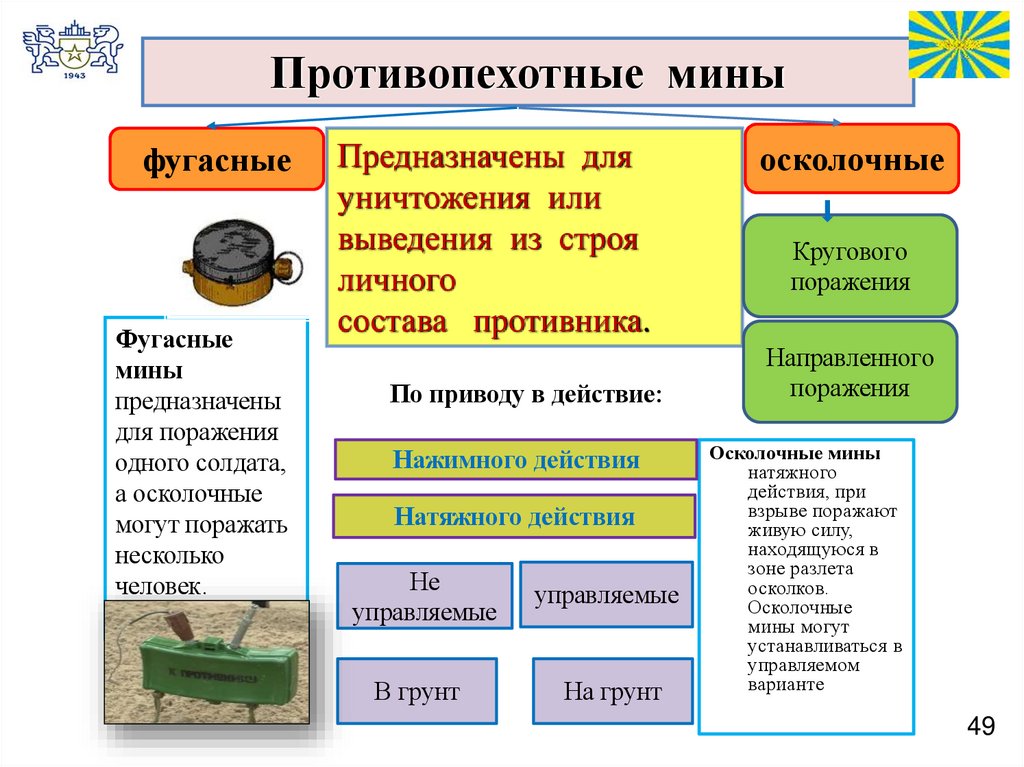

49. Противопехотные мины

фугасные
Фугасные
мины
предназначены
для поражения
одного солдата,
а осколочные
могут поражать
несколько
человек.
Предназначены для
уничтожения или
выведения из строя
личного
состава противника.
По приводу в действие:
Нажимного действия
Натяжного действия
Не
управляемые
управляемые
В грунт
На грунт
осколочные
Кругового
поражения
Направленного
поражения
Осколочные мины
натяжного
действия, при
взрыве поражают
живую силу,
находящуюся в
зоне разлета
осколков.
Осколочные
мины могут
устанавливаться в
управляемом
варианте
49

50.

Противопехотные мины.
50

51.

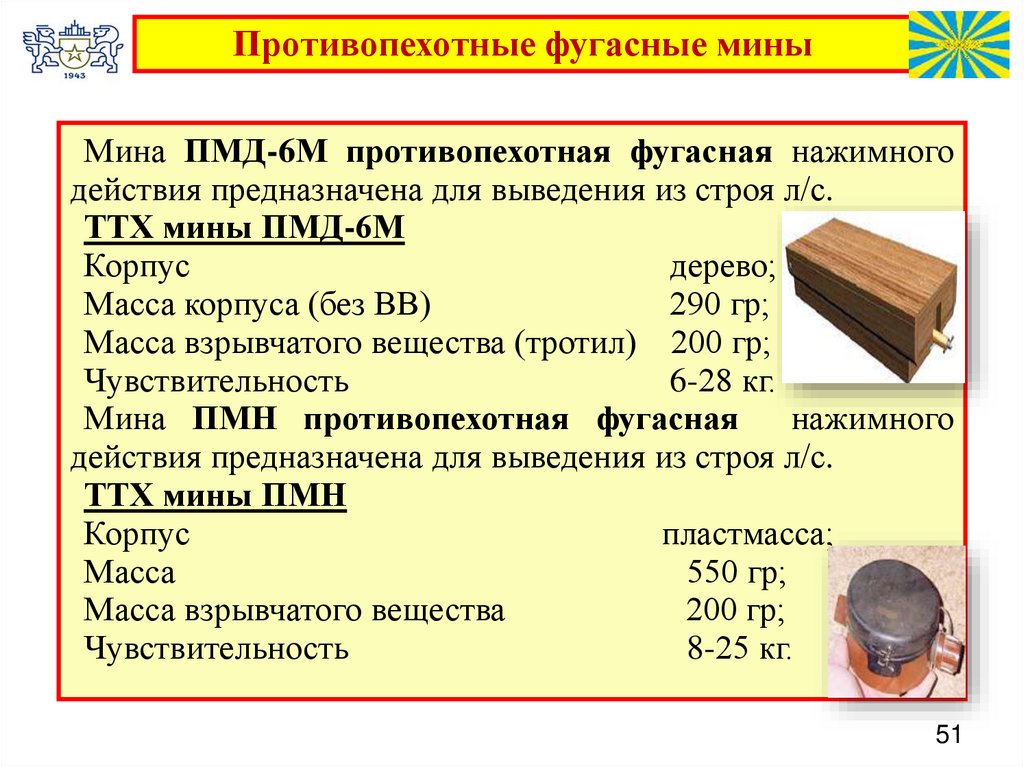

Противопехотные фугасные мины
Мина ПМД-6М противопехотная фугасная нажимного
действия предназначена для выведения из строя л/с.
ТТХ мины ПМД-6М
Корпус
дерево;
Масса корпуса (без ВВ)
290 гр;
Масса взрывчатого вещества (тротил) 200 гр;
Чувствительность
6-28 кг.
Мина ПМН противопехотная фугасная
нажимного
действия предназначена для выведения из строя л/с.
ТТХ мины ПМН
Корпус
пластмасса;
Масса
550 гр;
Масса взрывчатого вещества
200 гр;
Чувствительность
8-25 кг.
51

52.

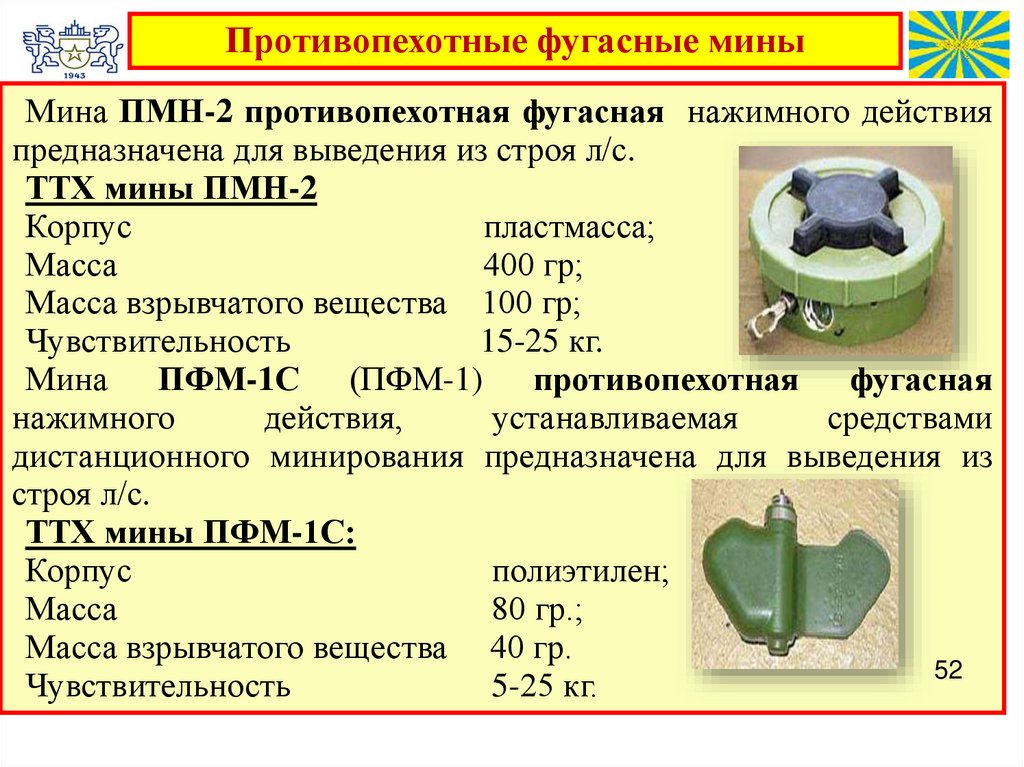

Противопехотные фугасные мины
Мина ПМН-2 противопехотная фугасная нажимного действия
предназначена для выведения из строя л/с.
ТТХ мины ПМН-2
Корпус
пластмасса;
Масса
400 гр;
Масса взрывчатого вещества 100 гр;
Чувствительность
15-25 кг.
Мина ПФМ-1С (ПФМ-1) противопехотная фугасная
нажимного
действия,
устанавливаемая
средствами
дистанционного минирования предназначена для выведения из
строя л/с.
ТТХ мины ПФМ-1С:
Корпус
полиэтилен;
Масса
80 гр.;
Масса взрывчатого вещества 40 гр.
52
Чувствительность
5-25 кг.

53.

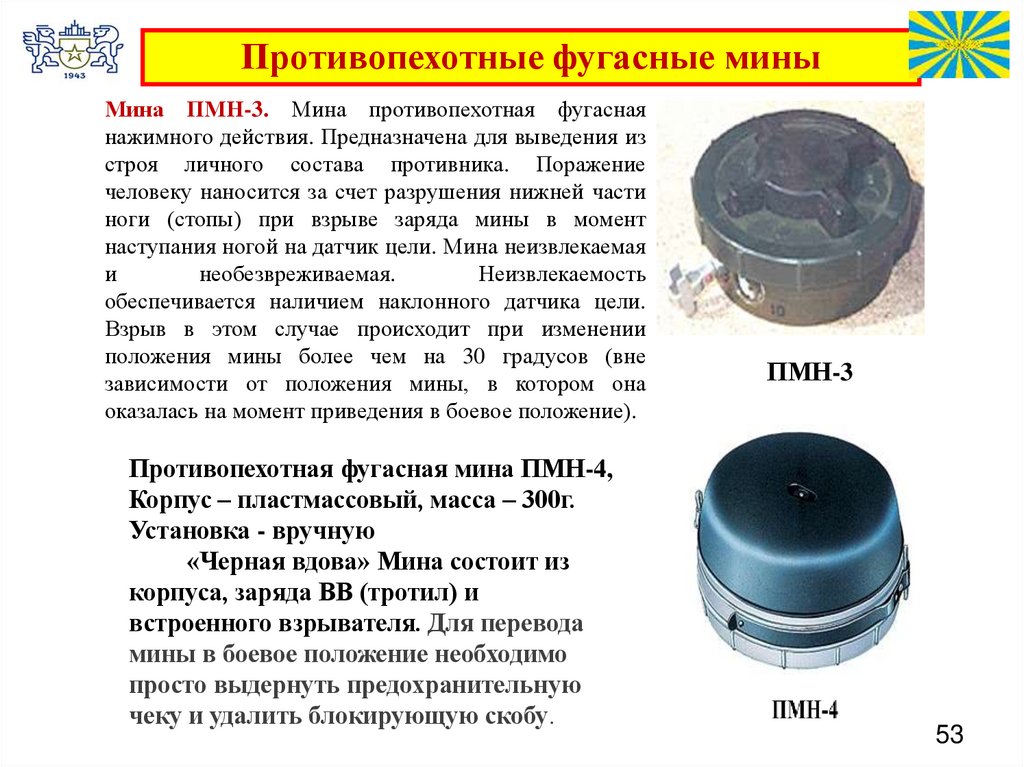

Противопехотные фугасные мины
Мина ПМН-3. Мина противопехотная фугасная
нажимного действия. Предназначена для выведения из
строя личного состава противника. Поражение
человеку наносится за счет разрушения нижней части
ноги (стопы) при взрыве заряда мины в момент
наступания ногой на датчик цели. Мина неизвлекаемая
и
необезвреживаемая.
Неизвлекаемость
обеспечивается наличием наклонного датчика цели.
Взрыв в этом случае происходит при изменении
положения мины более чем на 30 градусов (вне
зависимости от положения мины, в котором она
оказалась на момент приведения в боевое положение).
Противопехотная фугасная мина ПМН-4,
Корпус – пластмассовый, масса – 300г.
Установка - вручную
«Черная вдова» Мина состоит из
корпуса, заряда ВВ (тротил) и
встроенного взрывателя. Для перевода
мины в боевое положение необходимо
просто выдернуть предохранительную
чеку и удалить блокирующую скобу.
ПМН-3
53

54.

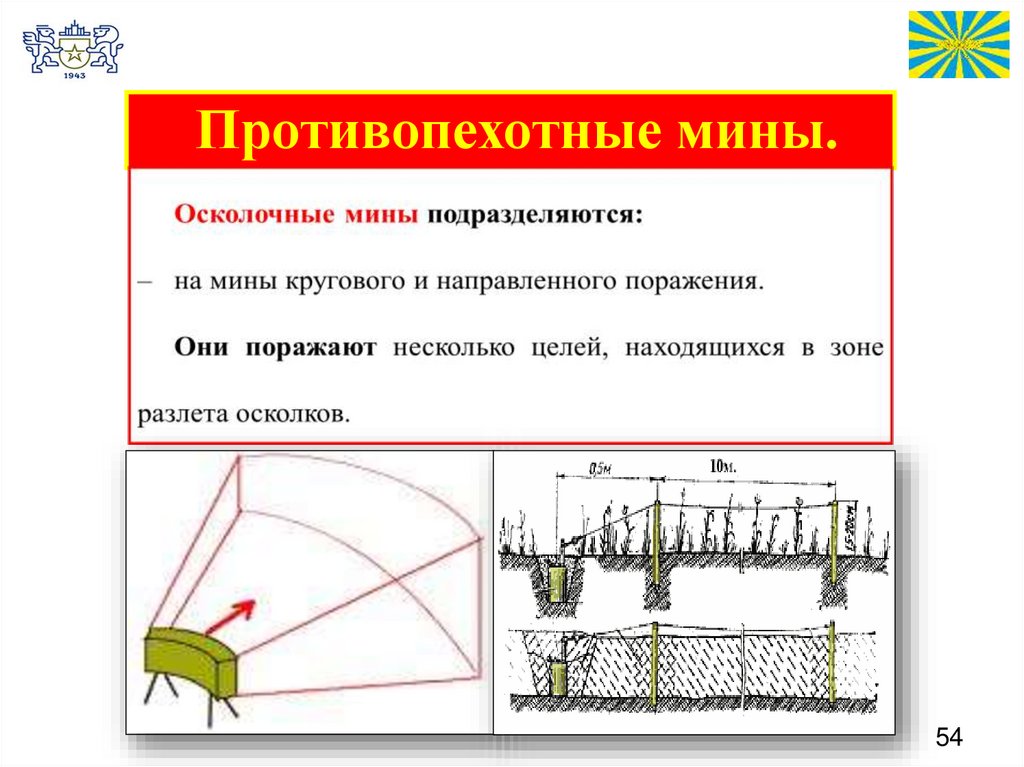

Противопехотные мины.
54

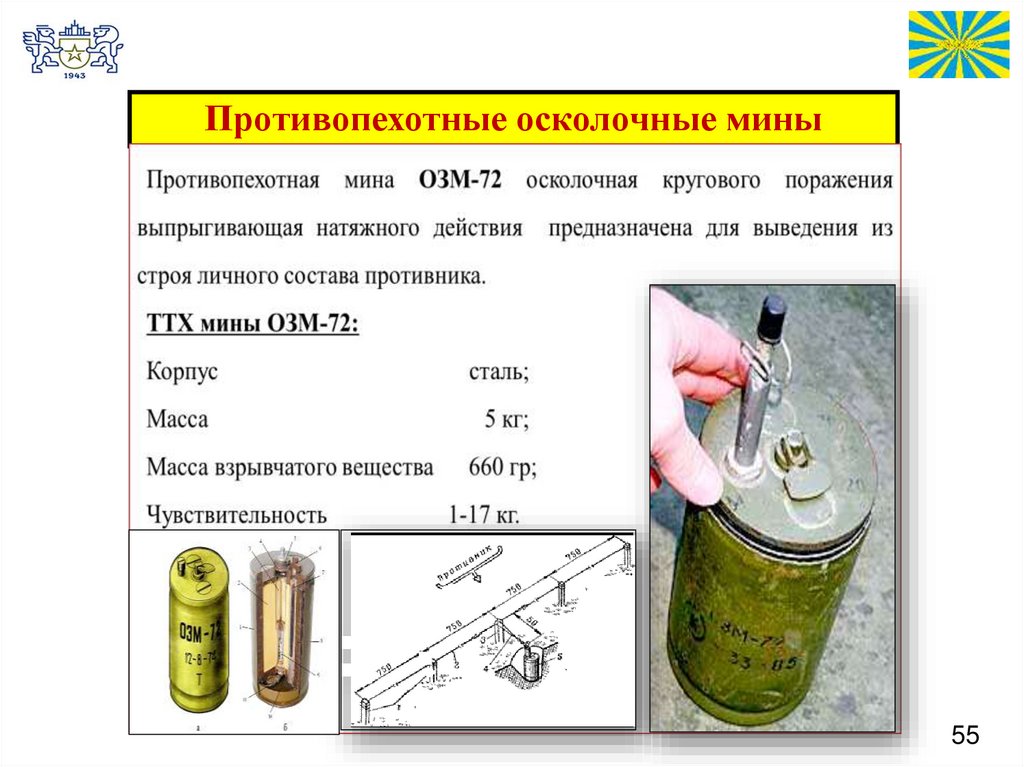

55.

Противопехотные осколочные мины
55

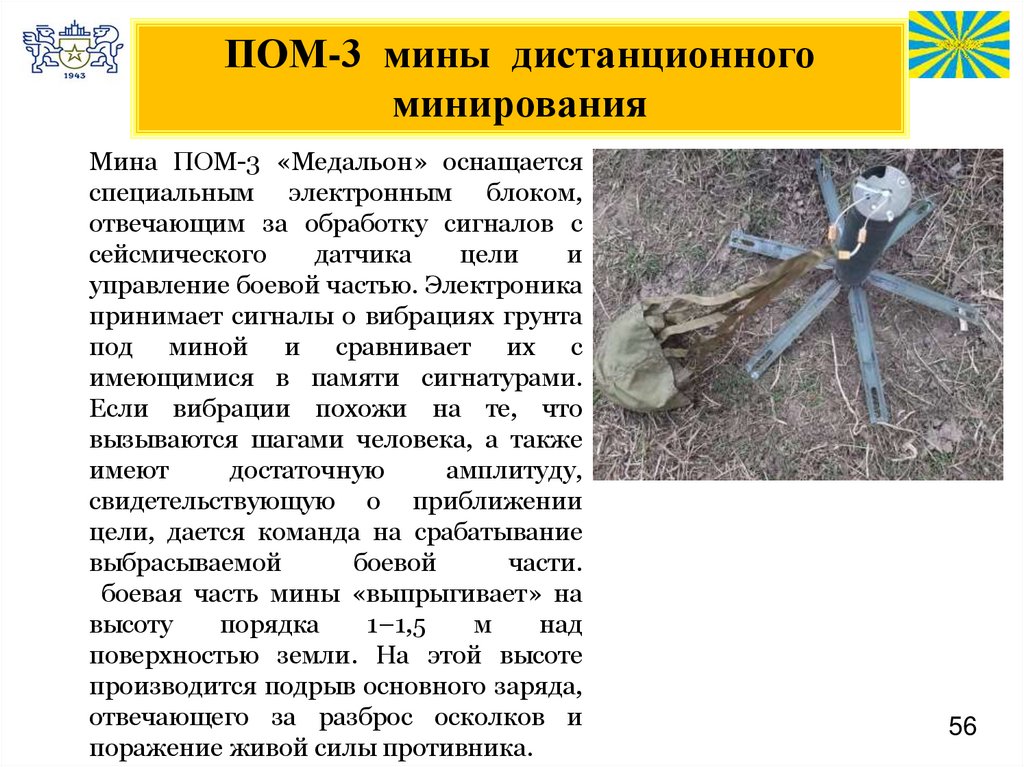

56. ПОМ-3 мины дистанционного минирования

Мина ПОМ-3 «Медальон» оснащается
специальным электронным блоком,
отвечающим за обработку сигналов с
сейсмического
датчика
цели
и
управление боевой частью. Электроника
принимает сигналы о вибрациях грунта
под миной и сравнивает их с
имеющимися в памяти сигнатурами.
Если вибрации похожи на те, что
вызываются шагами человека, а также
имеют
достаточную
амплитуду,
свидетельствующую о приближении
цели, дается команда на срабатывание
выбрасываемой
боевой
части.
боевая часть мины «выпрыгивает» на
высоту
порядка
1–1,5
м
над
поверхностью земли. На этой высоте
производится подрыв основного заряда,
отвечающего за разброс осколков и
поражение живой силы противника.
56

57.

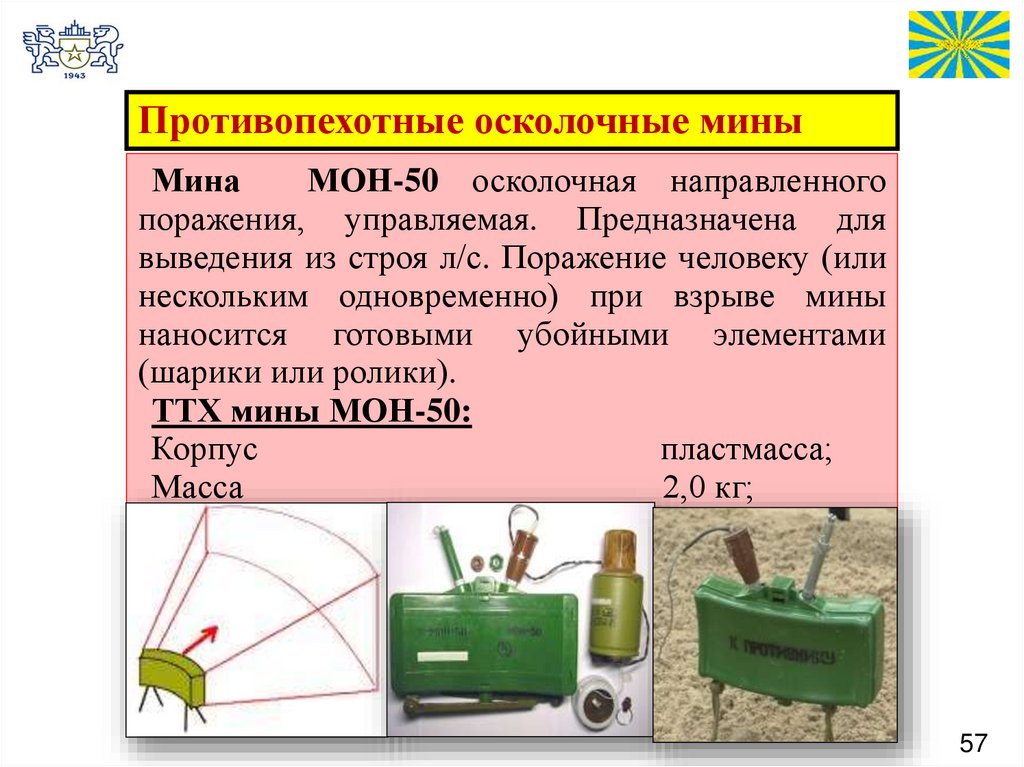

Противопехотные осколочные мины
Мина
МОН-50 осколочная направленного
поражения, управляемая. Предназначена для
выведения из строя л/с. Поражение человеку (или
нескольким одновременно) при взрыве мины
наносится готовыми убойными элементами
(шарики или ролики).
ТТХ мины МОН-50:
Корпус
пластмасса;
Масса
2,0 кг;
Масса взрывчатого вещества
700 гр;
57

58.

Учебный вопрос№3.
Средства разведки и преодоления минновзрывных заграждений. Средства разведки
и обнаружения мин. Способы устройства
проходов в минно-взрывных заграждениях.
58

59.

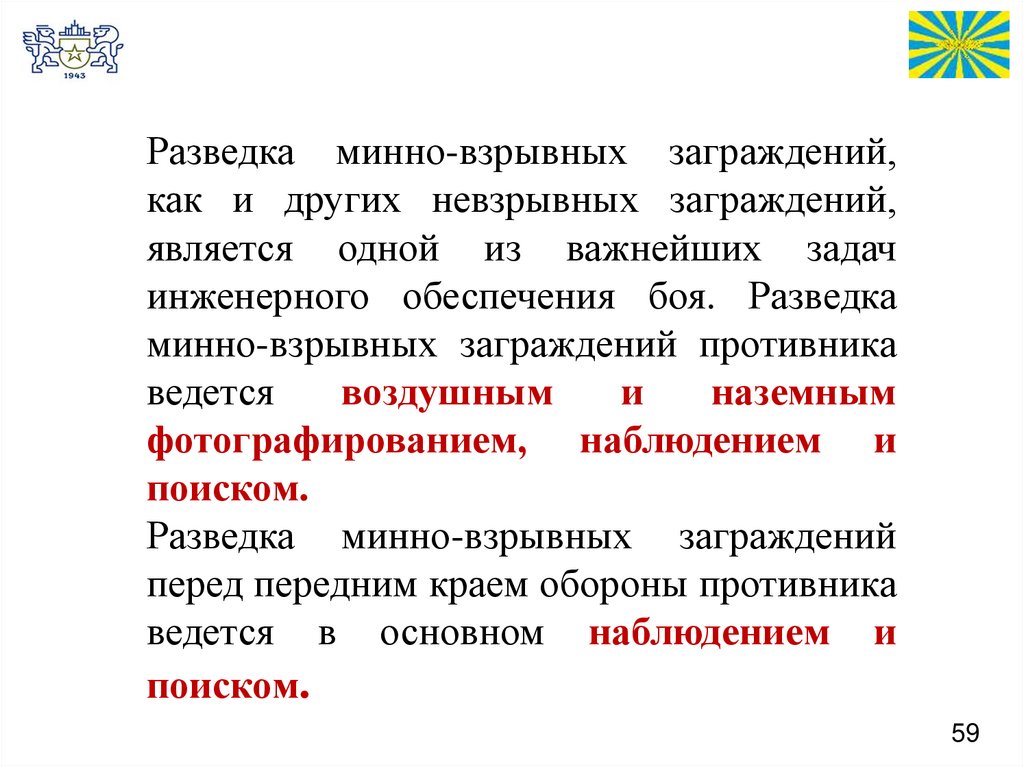

Разведка минно-взрывных заграждений,
как и других невзрывных заграждений,
является одной из важнейших задач
инженерного обеспечения боя. Разведка
минно-взрывных заграждений противника
ведется
воздушным
и
наземным
фотографированием, наблюдением и
поиском.
Разведка минно-взрывных заграждений
перед передним краем обороны противника
ведется в основном наблюдением и
поиском.
59

60.

При разведке минно-взрывных заграждений
инженерные разведывательные подразделения
(группы) должны установить:
• расположение на местности заграждений;
• их характер;
• протяженность по фронту и в глубину, границы;
• тип минно-взрывных средств, использованных
противником для устройства заграждений, и их
взаимное расположение;
• наличие и места проходов в минно-взрывных
заграждениях и обходов;
• расположение и характер огневых сооружений
противника, прикрывающих огнем, минновзрывные заграждения и проходы в них, наличие и
характер скрытых подступов к заграждениям.
60

61.

Для разведки минно-взрывных
заграждений и устройства в них
проходов разведывательные группы и
группы разграждения оснащаются :
миноискателями
щупами
средствами для обезвреживания,
удаления, уничтожения
средства обозначения обнаруженных
мин и мест минирования.
61

62.

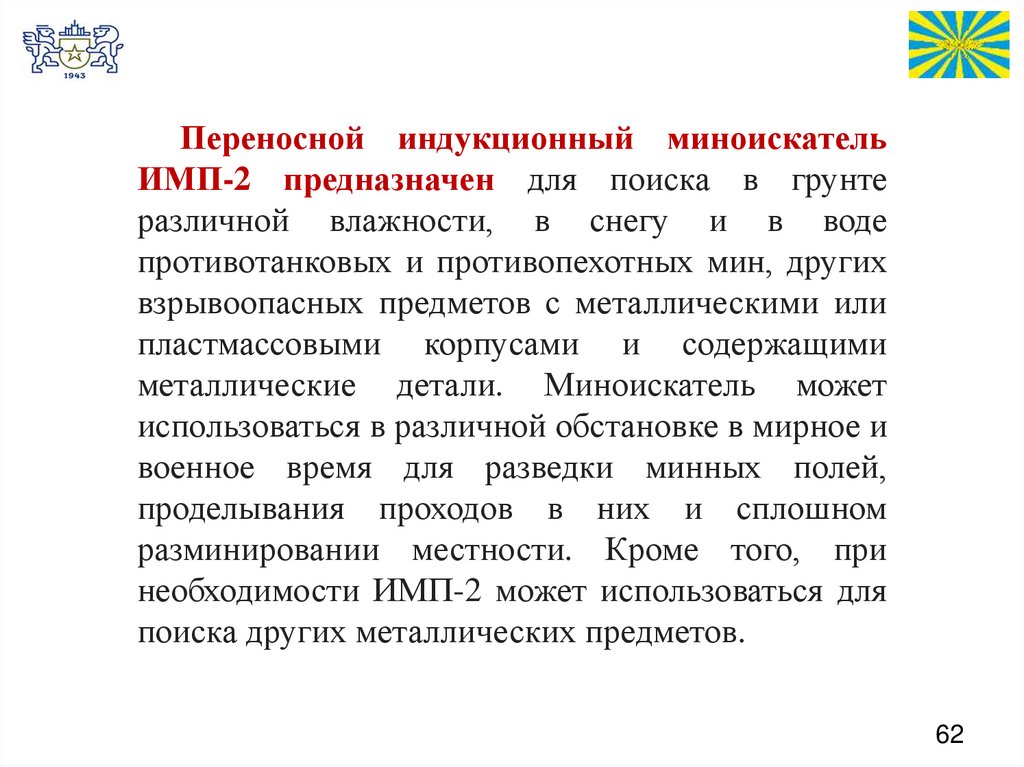

Переносной индукционный миноискатель
ИМП-2 предназначен для поиска в грунте
различной влажности, в снегу и в воде
противотанковых и противопехотных мин, других
взрывоопасных предметов с металлическими или
пластмассовыми корпусами и содержащими
металлические детали. Миноискатель может
использоваться в различной обстановке в мирное и
военное время для разведки минных полей,
проделывания проходов в них и сплошном
разминировании местности. Кроме того, при
необходимости ИМП-2 может использоваться для
поиска других металлических предметов.
62

63. Состав миноискателя ИМП-2

1 — мягкая укладка; 2 — укладочный ящик; 3 — внешний блок питания;
4 — сумка для укладки внешнего блока питания; 5 — ремень для
переноски миноискателя в укладочном чемодане или мягкой упаковке; 6
— поисковый элемент; 7 — головные телефоны; 8 — щуп; 9 — пробник; 10
— трубка шупа; 11 — блок обработки сигналов;
63
12 — телескопическая штанга

64.

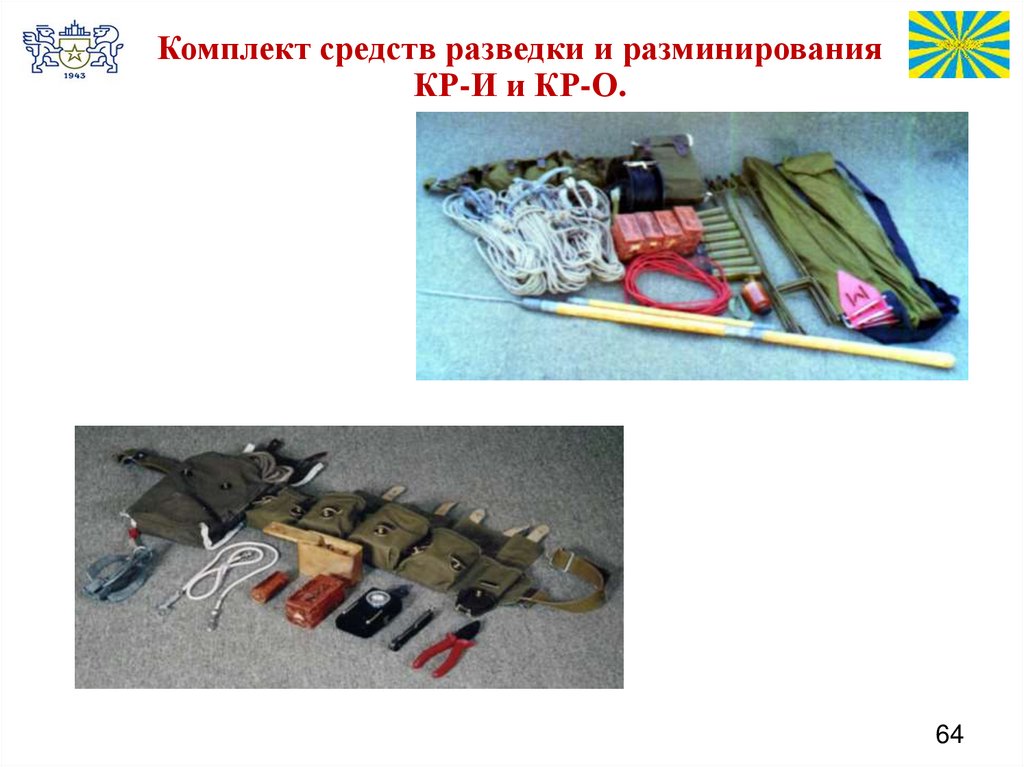

Комплект средств разведки и разминирования
КР-И и КР-О.
64

65. Комплекты КР-И и КР-О предназначаются для обнаружения, обозначения и снятия с места установки ПТ и ПП мин ловушек. Состав

Комплект средств разведки и разминирования КР-И и КР-О.
Комплекты КР-И и КР-О предназначаются для
обнаружения, обозначения и снятия с места
установки ПТ и ПП мин ловушек. Состав
комплектов:
№
Средства
КР-И
КР-О
1.
Сборные щупы
6
3
2.
Кошки со шнуром длиной 30 м
3
3
3.
Флажки
60
30
4.
Чехлы для флажков
6
3
Катушки с черно-белой лентой длиной
100 м
6
Чехлы для катушек
2
-
2
-
Ножницы для резки к/проволоки
1
1
5.
7.
65

66.

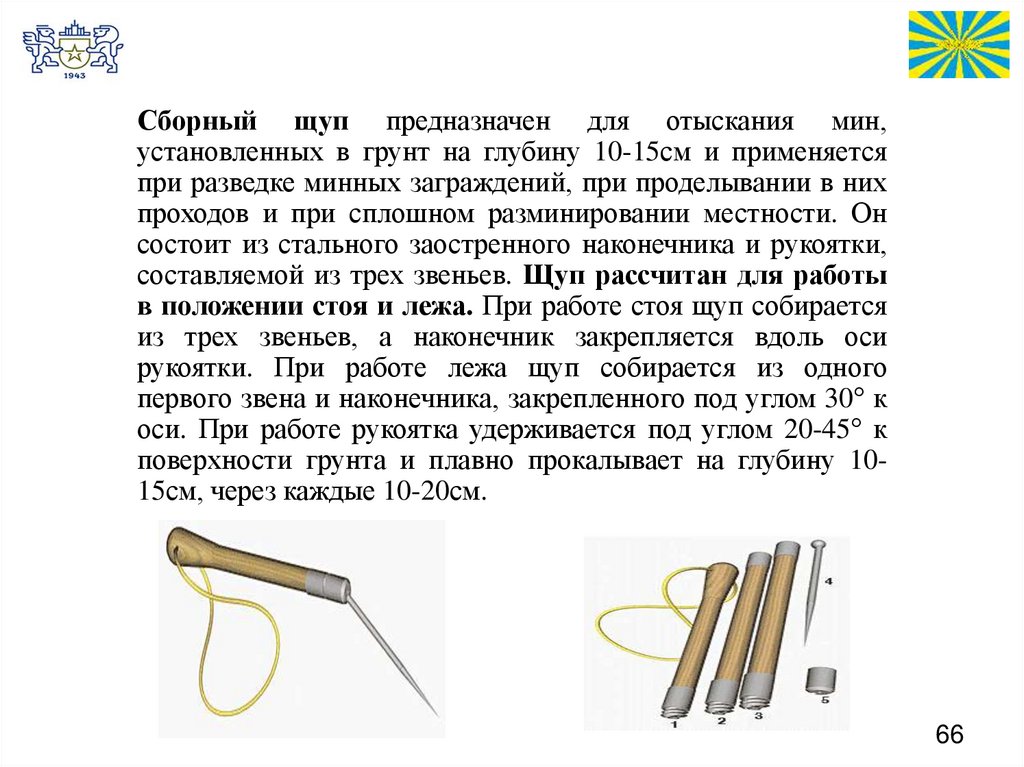

Сборный щуп предназначен для отыскания мин,
установленных в грунт на глубину 10-15см и применяется
при разведке минных заграждений, при проделывании в них
проходов и при сплошном разминировании местности. Он
состоит из стального заостренного наконечника и рукоятки,
составляемой из трех звеньев. Щуп рассчитан для работы
в положении стоя и лежа. При работе стоя щуп собирается
из трех звеньев, а наконечник закрепляется вдоль оси
рукоятки. При работе лежа щуп собирается из одного
первого звена и наконечника, закрепленного под углом 30° к
оси. При работе рукоятка удерживается под углом 20-45° к
поверхности грунта и плавно прокалывает на глубину 1015см, через каждые 10-20см.
66

67.

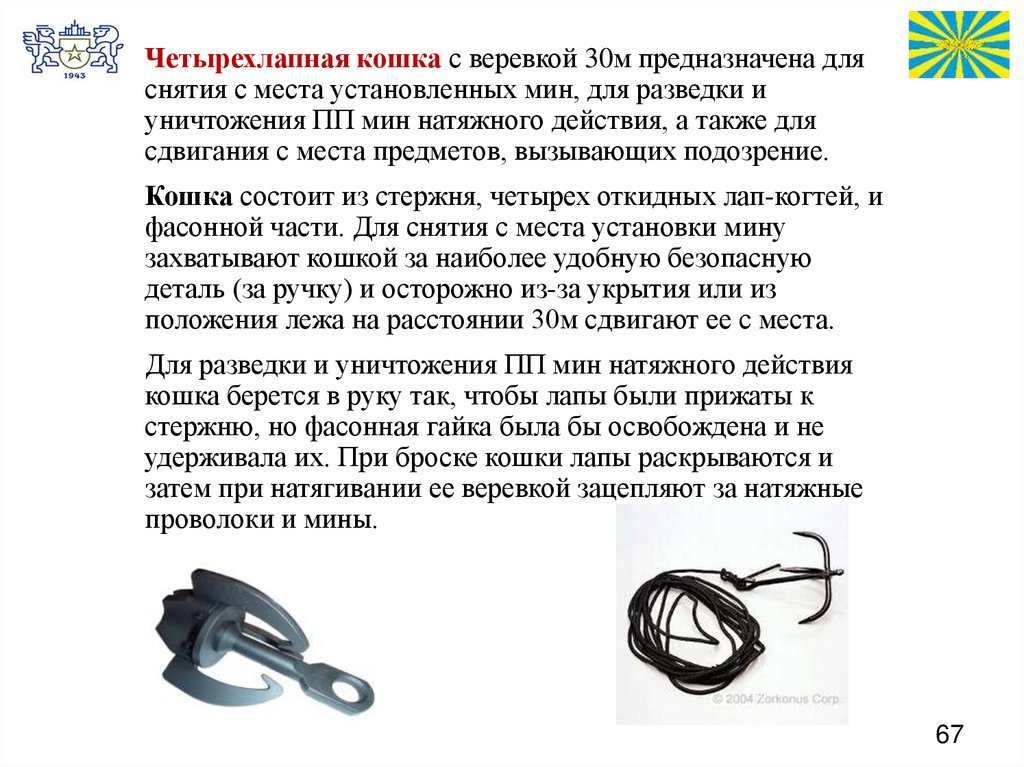

Четырехлапная кошка с веревкой 30м предназначена для
снятия с места установленных мин, для разведки и
уничтожения ПП мин натяжного действия, а также для
сдвигания с места предметов, вызывающих подозрение.
Кошка состоит из стержня, четырех откидных лап-когтей, и
фасонной части. Для снятия с места установки мину
захватывают кошкой за наиболее удобную безопасную
деталь (за ручку) и осторожно из-за укрытия или из
положения лежа на расстоянии 30м сдвигают ее с места.
Для разведки и уничтожения ПП мин натяжного действия
кошка берется в руку так, чтобы лапы были прижаты к
стержню, но фасонная гайка была бы освобождена и не
удерживала их. При броске кошки лапы раскрываются и
затем при натягивании ее веревкой зацепляют за натяжные
проволоки и мины.
67

68.

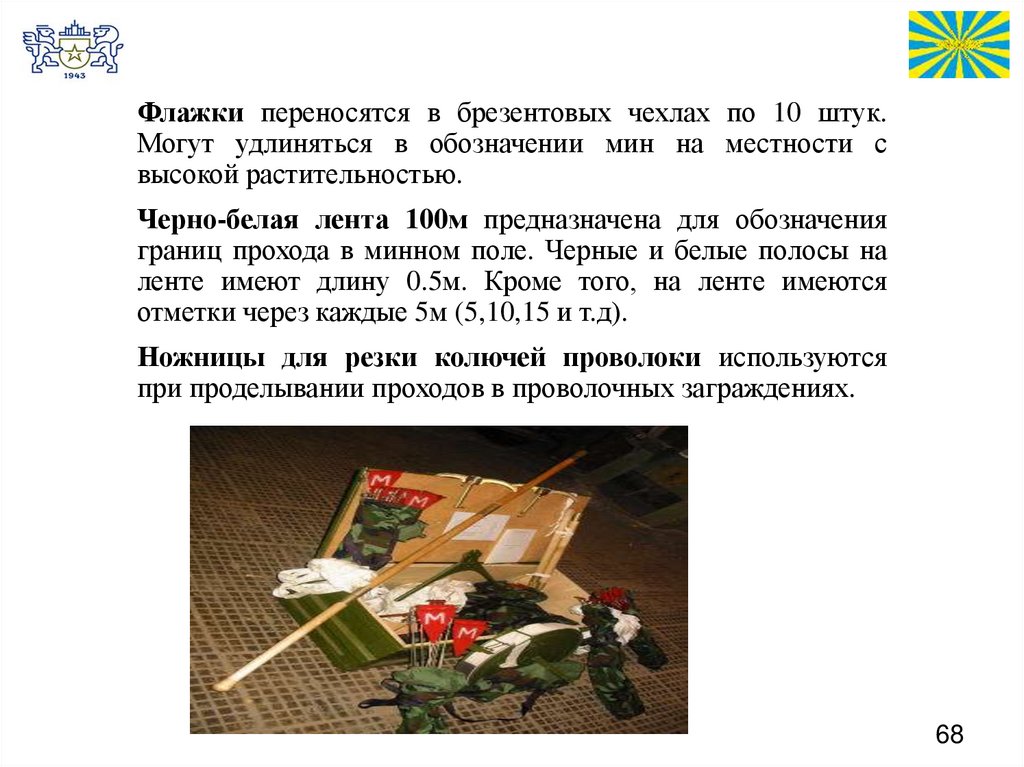

Флажки переносятся в брезентовых чехлах по 10 штук.
Могут удлиняться в обозначении мин на местности с
высокой растительностью.
Черно-белая лента 100м предназначена для обозначения
границ прохода в минном поле. Черные и белые полосы на
ленте имеют длину 0.5м. Кроме того, на ленте имеются
отметки через каждые 5м (5,10,15 и т.д).
Ножницы для резки колючей проволоки используются
при проделывании проходов в проволочных заграждениях.
68

69.

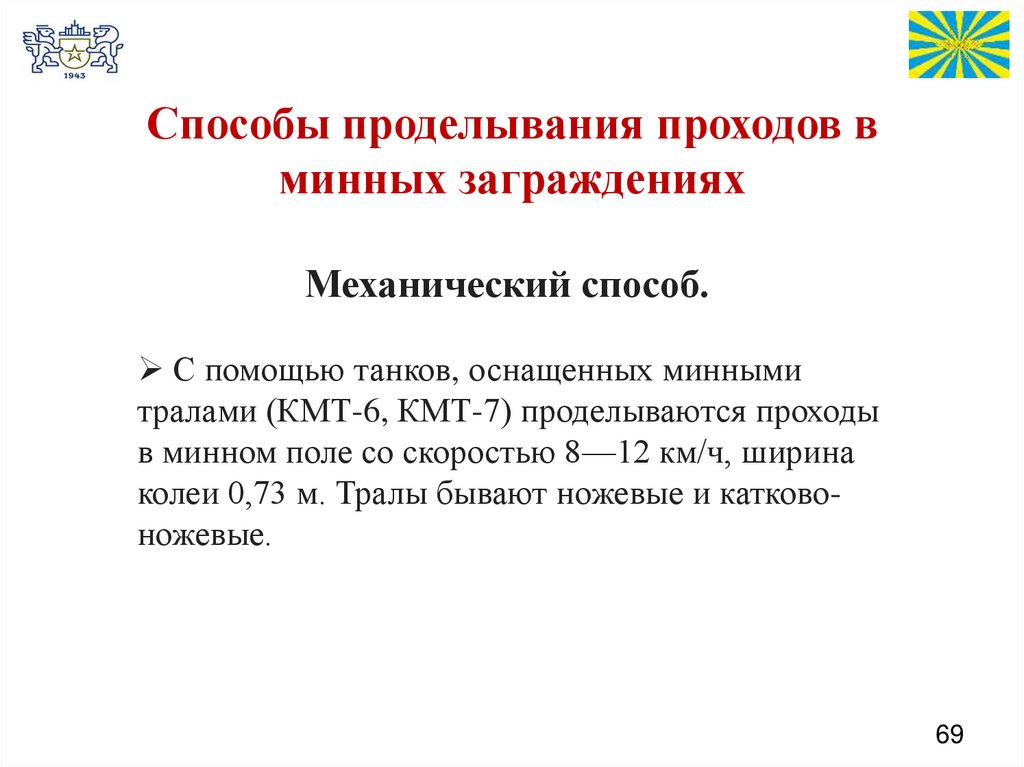

Способы проделывания проходов в
минных заграждениях
Механический способ.
С помощью танков, оснащенных минными
тралами (КМТ-6, КМТ-7) проделываются проходы
в минном поле со скоростью 8—12 км/ч, ширина
колеи 0,73 м. Тралы бывают ножевые и катковоножевые.
69

70.

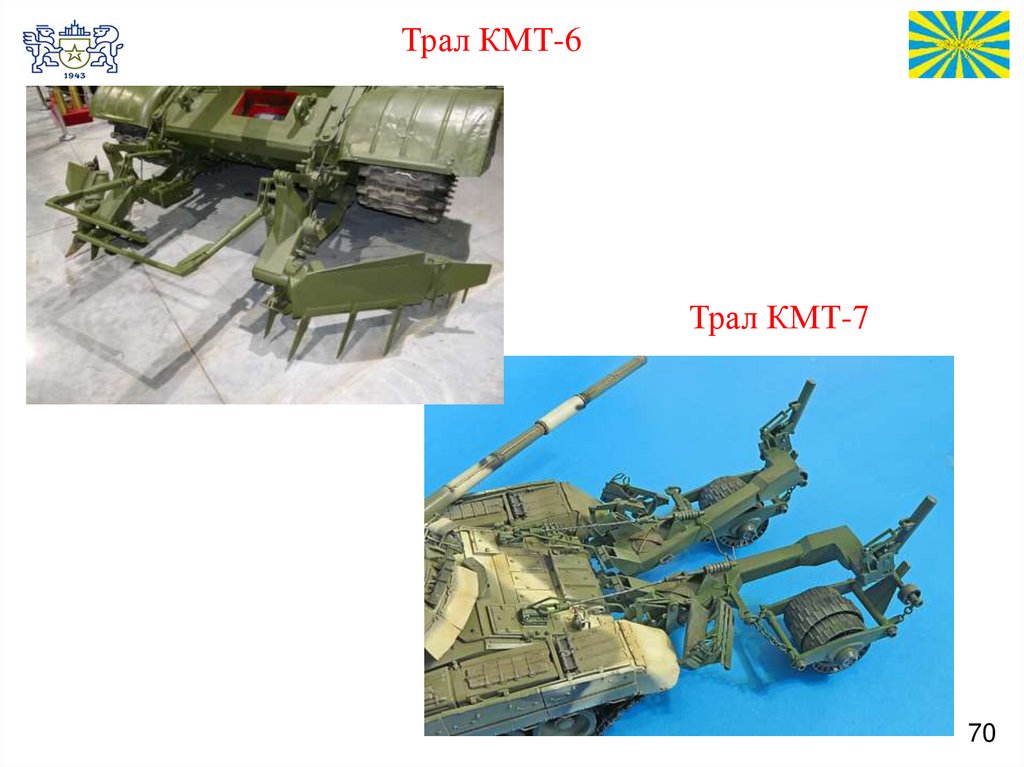

Трал КМТ-6
Трал КМТ-7
70

71.

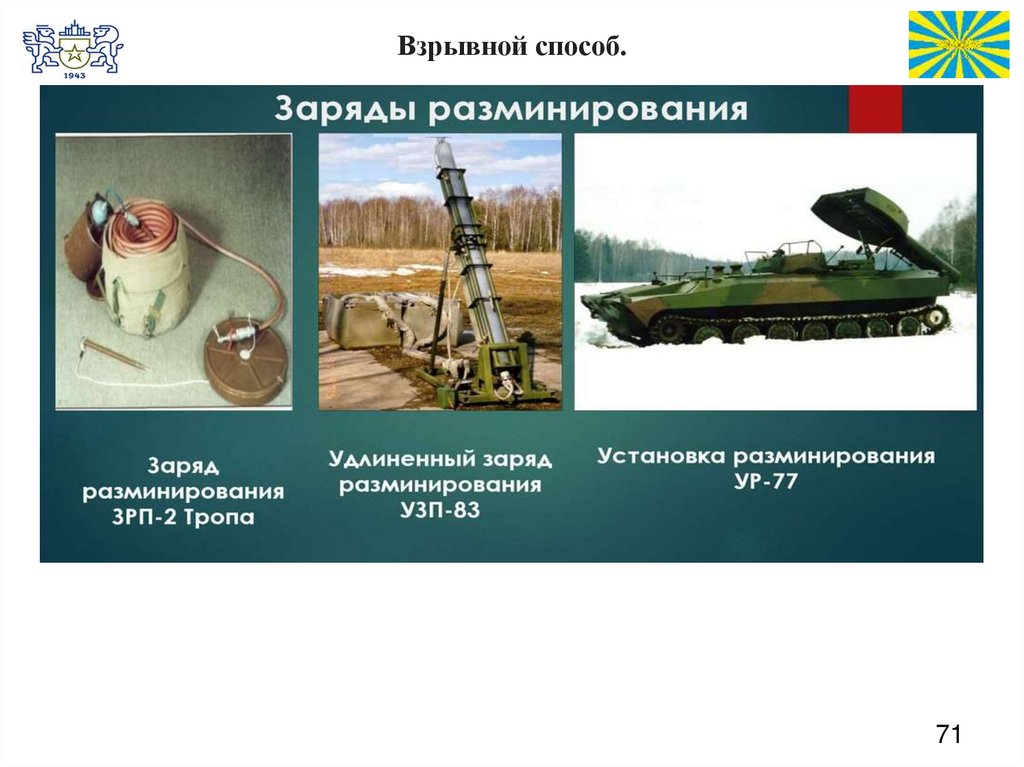

Взрывной способ.
71

72.

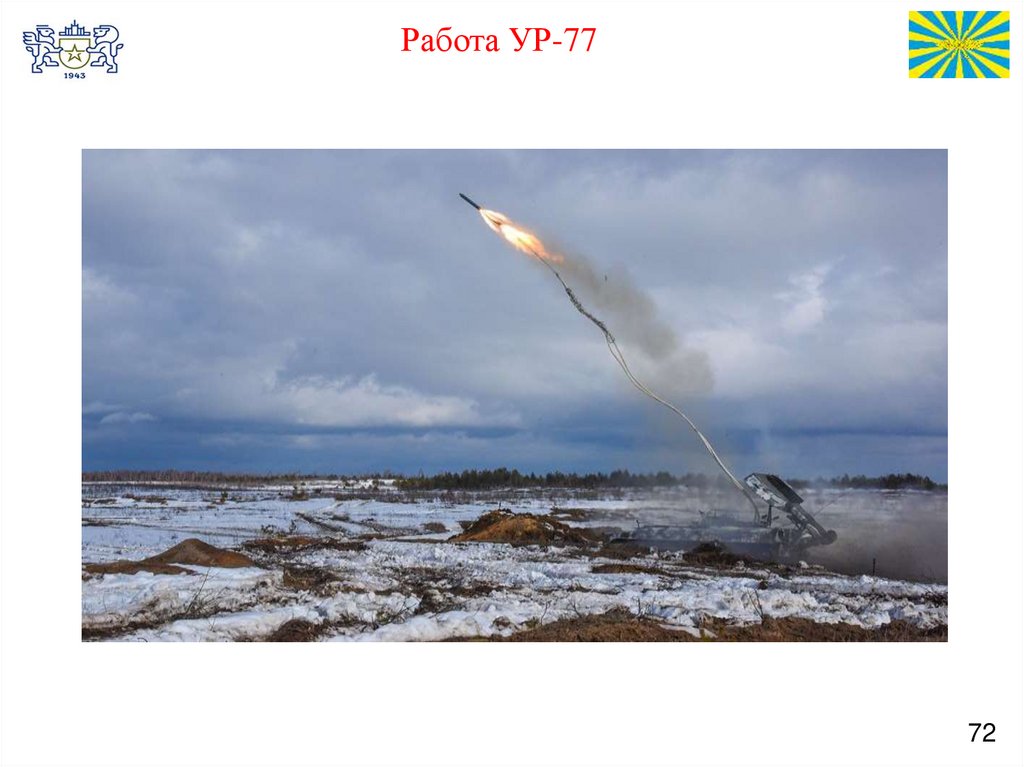

Работа УР-77
72

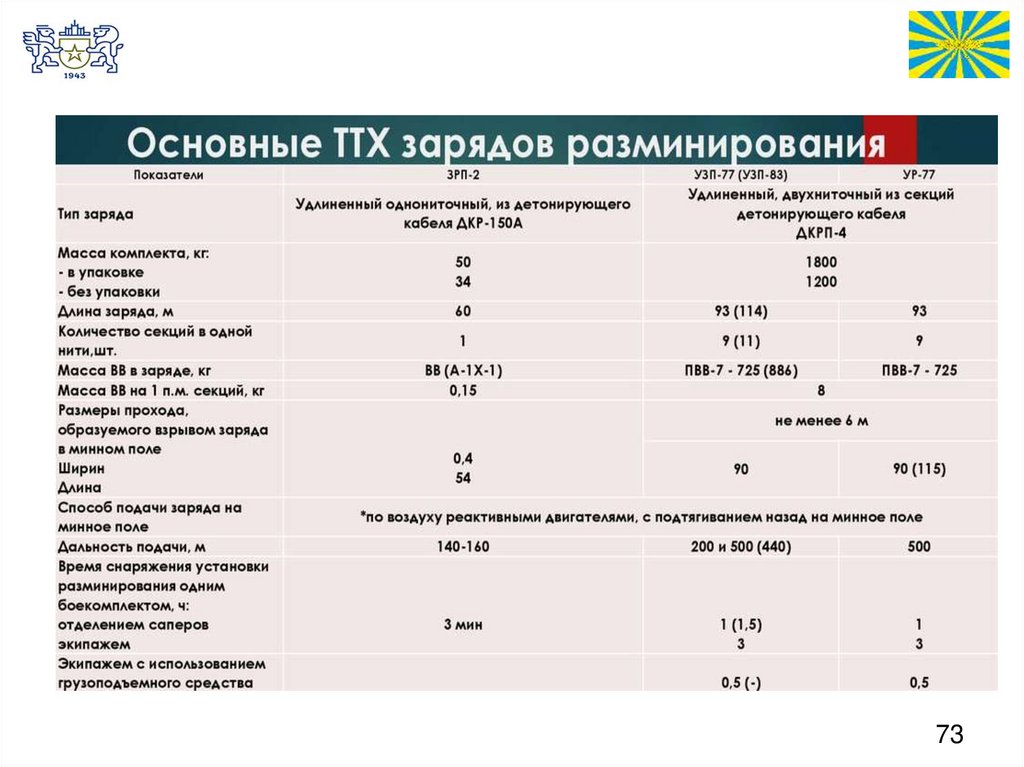

73.

73

74.

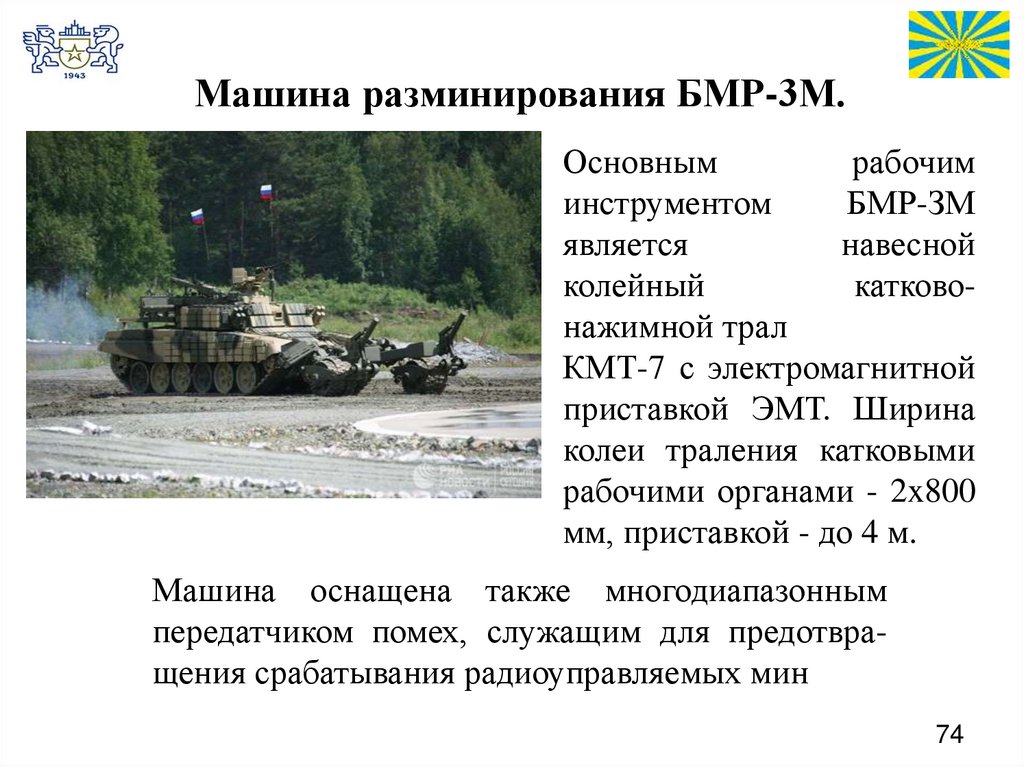

Машина разминирования БМР-3М.
Основным
рабочим
инструментом
БМР-ЗМ
является
навесной
колейный
катковонажимной трал
КМТ-7 с электромагнитной
приставкой ЭМТ. Ширина
колеи траления катковыми
рабочими органами - 2x800
мм, приставкой - до 4 м.
Машина оснащена также многодиапазонным
передатчиком помех, служащим для предотвращения срабатывания радиоуправляемых мин
74

75.

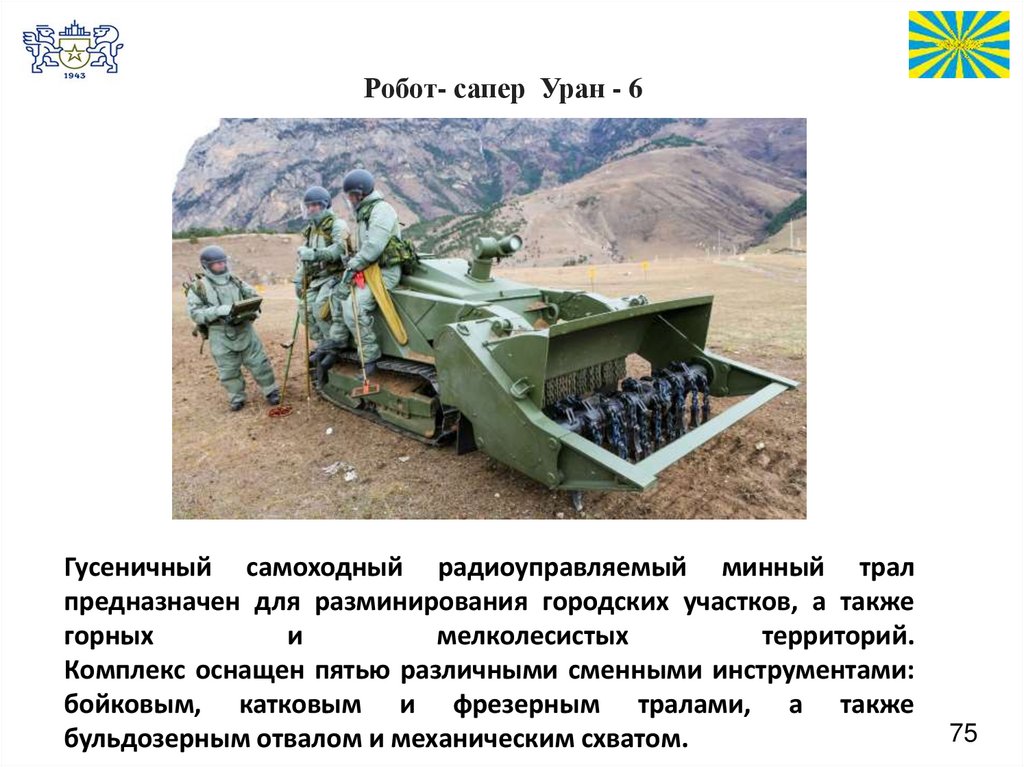

Робот- сапер Уран - 6
Гусеничный самоходный радиоуправляемый минный трал
предназначен для разминирования городских участков, а также
горных
и
мелколесистых
территорий.
Комплекс оснащен пятью различными сменными инструментами:
бойковым, катковым и фрезерным тралами, а также
бульдозерным отвалом и механическим схватом.
75

76.

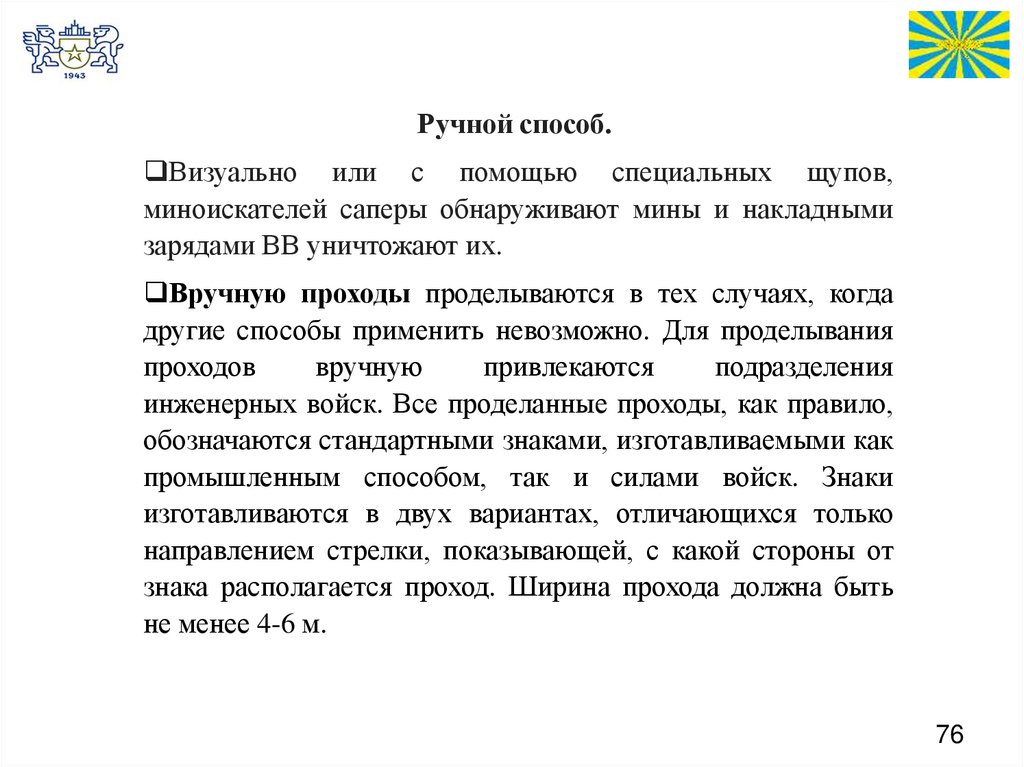

Ручной способ.
Визуально или с помощью специальных щупов,
миноискателей саперы обнаруживают мины и накладными
зарядами ВВ уничтожают их.
Вручную проходы проделываются в тех случаях, когда
другие способы применить невозможно. Для проделывания
проходов
вручную
привлекаются
подразделения
инженерных войск. Все проделанные проходы, как правило,
обозначаются стандартными знаками, изготавливаемыми как
промышленным способом, так и силами войск. Знаки
изготавливаются в двух вариантах, отличающихся только
направлением стрелки, показывающей, с какой стороны от
знака располагается проход. Ширина прохода должна быть
не менее 4-6 м.
76

77.

Учебный вопрос№4
Требования
безопасности
при
обнаружении, обезвреживании и
уничтожении мин (взрывоопасных
предметов). Преодоление в бою
препятствий
и
инженерных
заграждений.
77

78.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ
ОБНАРУЖЕНИИ, ОБЕЗВРЕЖИВАНИИ И
УНИЧТОЖЕНИИ МИН
(ВЗРЫВООПАСНЫХ ПРЕДМЕТОВ).
При обнаружении, обезвреживании и уничтожении мин
должны строго выполняться следующие правила:
o
к работам допускаются военнослужащие, прошедшие
обучение, хорошо знающие устройство мин, их
тактико-технические характеристики и порядок
выполнения операций;
o
на каждое минно-взрывное заграждение составляется
схема привязки и формуляр заграждения;
o
личный состав, назначенный на работы, разбивается
на расчеты;
o
каждый
военнослужащий
выполняет
свои
обязанности согласно назначенного номера расчета;
78

79.

o
o
o
o

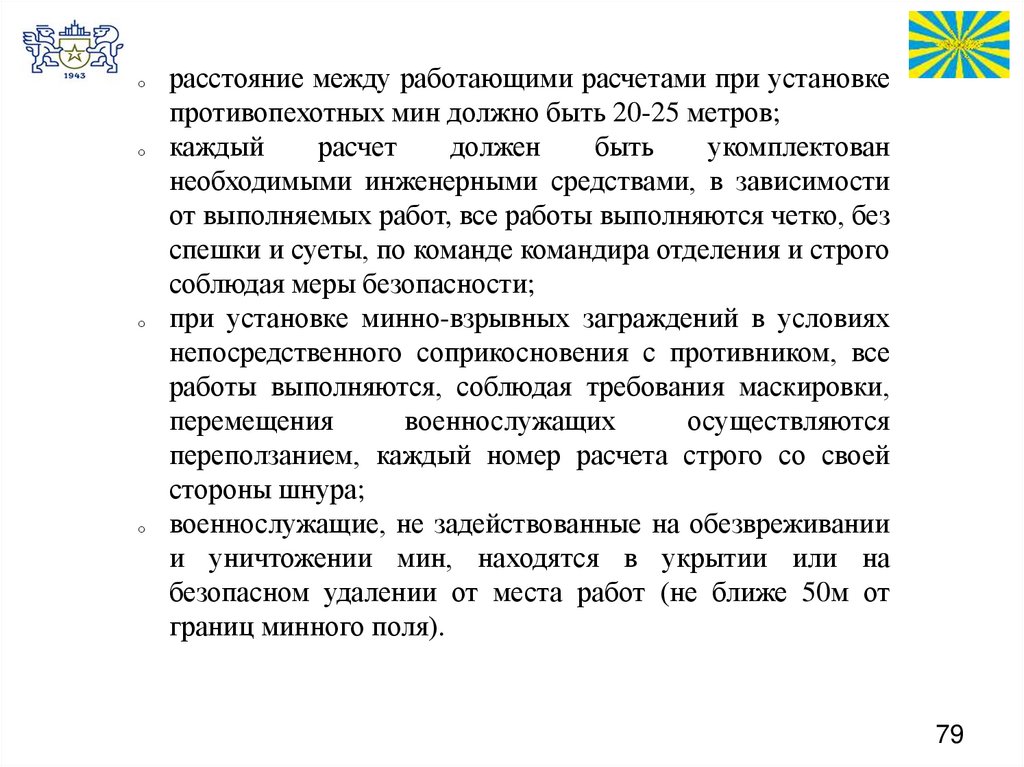

расстояние между работающими расчетами при установке
противопехотных мин должно быть 20-25 метров;
каждый
расчет
должен
быть
укомплектован
необходимыми инженерными средствами, в зависимости
от выполняемых работ, все работы выполняются четко, без
спешки и суеты, по команде командира отделения и строго
соблюдая меры безопасности;
при установке минно-взрывных заграждений в условиях
непосредственного соприкосновения с противником, все
работы выполняются, соблюдая требования маскировки,
перемещения
военнослужащих
осуществляются
переползанием, каждый номер расчета строго со своей
стороны шнура;
военнослужащие, не задействованные на обезвреживании
и уничтожении мин, находятся в укрытии или на
безопасном удалении от места работ (не ближе 50м от
границ минного поля).
79

80.

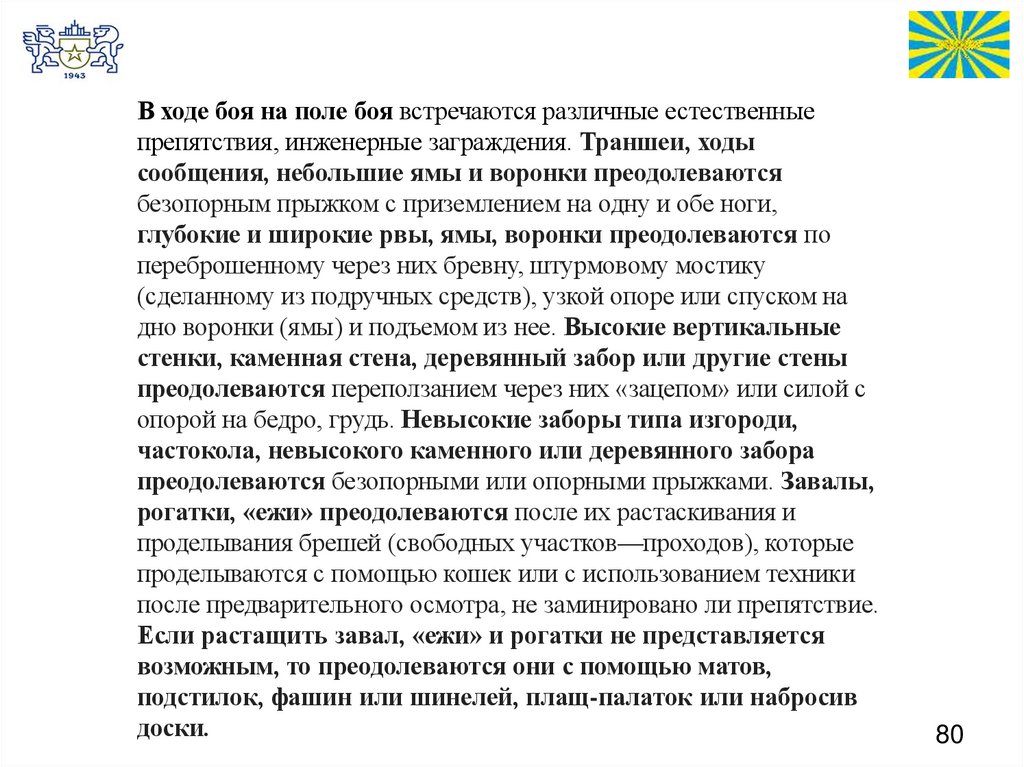

В ходе боя на поле боя встречаются различные естественные
препятствия, инженерные заграждения. Траншеи, ходы
сообщения, небольшие ямы и воронки преодолеваются
безопорным прыжком с приземлением на одну и обе ноги,
глубокие и широкие рвы, ямы, воронки преодолеваются по
переброшенному через них бревну, штурмовому мостику
(сделанному из подручных средств), узкой опоре или спуском на
дно воронки (ямы) и подъемом из нее. Высокие вертикальные
стенки, каменная стена, деревянный забор или другие стены
преодолеваются переползанием через них «зацепом» или силой с
опорой на бедро, грудь. Невысокие заборы типа изгороди,
частокола, невысокого каменного или деревянного забора
преодолеваются безопорными или опорными прыжками. Завалы,
рогатки, «ежи» преодолеваются после их растаскивания и
проделывания брешей (свободных участков—проходов), которые
проделываются с помощью кошек или с использованием техники
после предварительного осмотра, не заминировано ли препятствие.
Если растащить завал, «ежи» и рогатки не представляется
возможным, то преодолеваются они с помощью матов,
подстилок, фашин или шинелей, плащ-палаток или набросив
доски.
80

81.

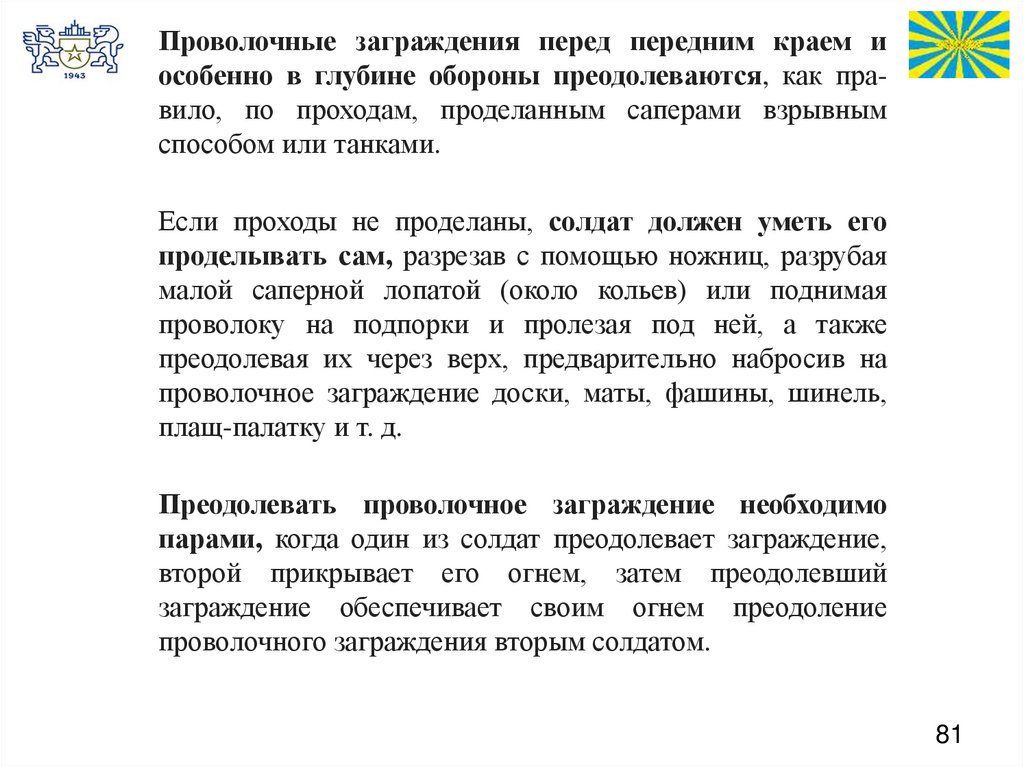

Проволочные заграждения перед передним краем и
особенно в глубине обороны преодолеваются, как правило, по проходам, проделанным саперами взрывным
способом или танками.
Если проходы не проделаны, солдат должен уметь его
проделывать сам, разрезав с помощью ножниц, разрубая
малой саперной лопатой (около кольев) или поднимая
проволоку на подпорки и пролезая под ней, а также
преодолевая их через верх, предварительно набросив на
проволочное заграждение доски, маты, фашины, шинель,
плащ-палатку и т. д.
Преодолевать проволочное заграждение необходимо
парами, когда один из солдат преодолевает заграждение,
второй прикрывает его огнем, затем преодолевший
заграждение обеспечивает своим огнем преодоление
проволочного заграждения вторым солдатом.
81

82.

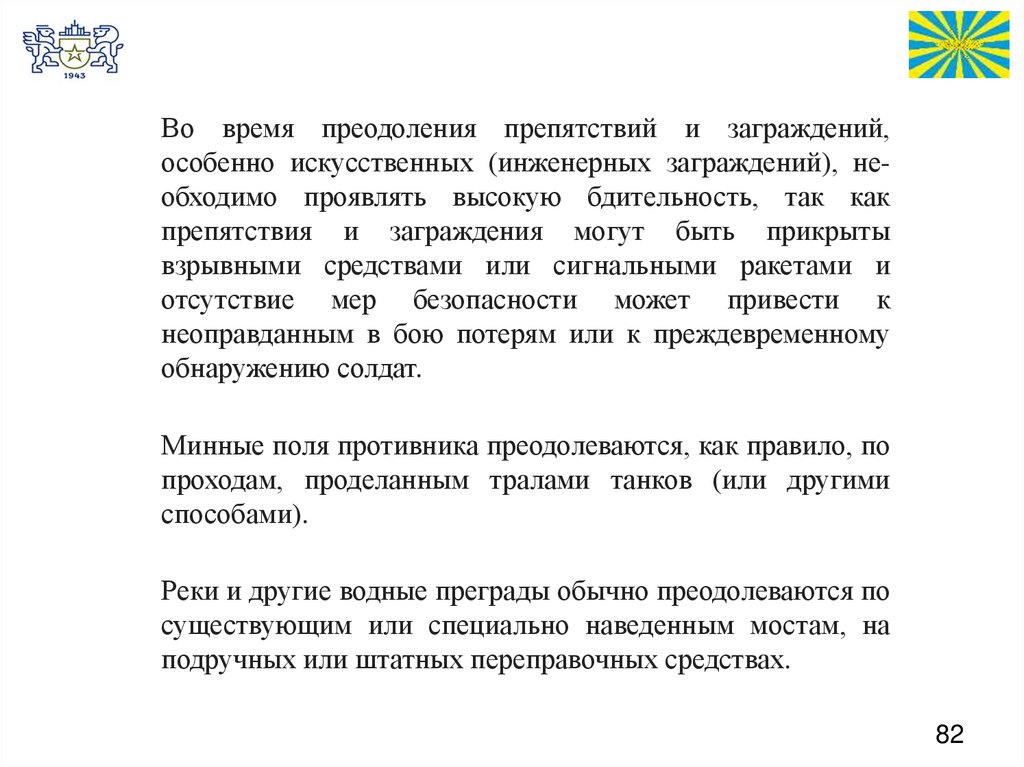

Во время преодоления препятствий и заграждений,
особенно искусственных (инженерных заграждений), необходимо проявлять высокую бдительность, так как
препятствия и заграждения могут быть прикрыты
взрывными средствами или сигнальными ракетами и
отсутствие мер безопасности может привести к
неоправданным в бою потерям или к преждевременному
обнаружению солдат.
Минные поля противника преодолеваются, как правило, по
проходам, проделанным тралами танков (или другими
способами).
Реки и другие водные преграды обычно преодолеваются по
существующим или специально наведенным мостам, на
подручных или штатных переправочных средствах.
82

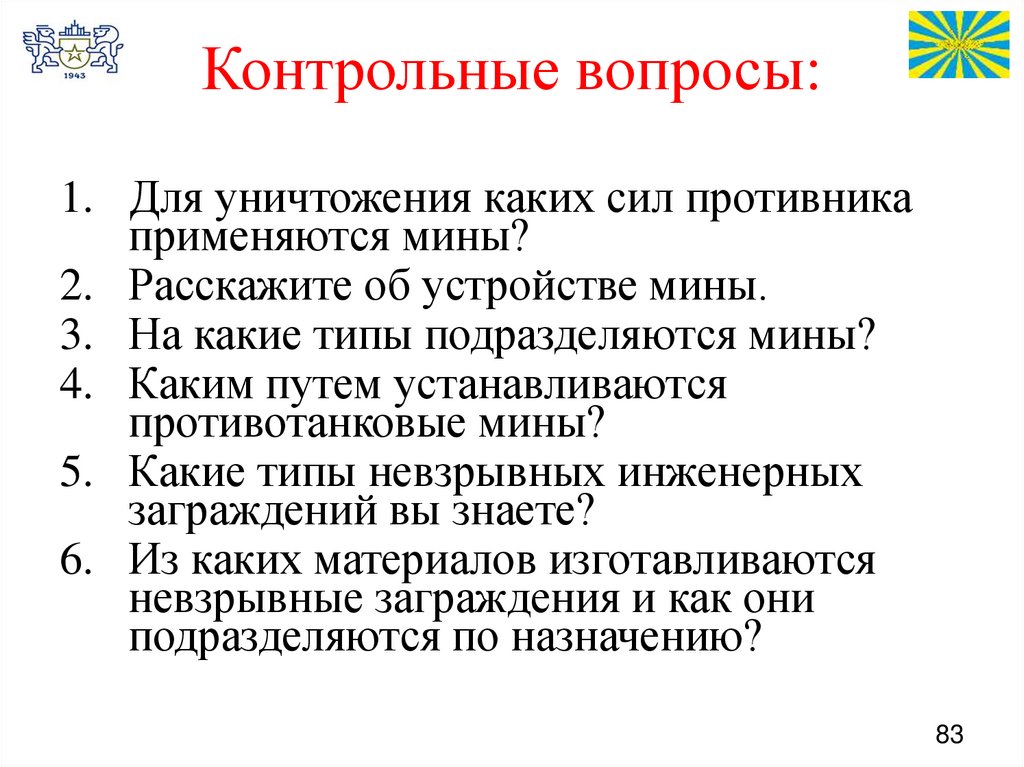

83. Контрольные вопросы:

1. Для уничтожения каких сил противника
применяются мины?
2. Расскажите об устройстве мины.
3. На какие типы подразделяются мины?
4. Каким путем устанавливаются
противотанковые мины?
5. Какие типы невзрывных инженерных
заграждений вы знаете?
6. Из каких материалов изготавливаются
невзрывные заграждения и как они
подразделяются по назначению?
83
