Реализация проектирования систем газораспределения и газопотребления с использованием компьютерных технологий

1.

Руководитель курсового проекта
/Чарковская Т.И./
2025
Выполнил:
Студент гр. Г-22-1
/Госман Р.А./
2025

2.

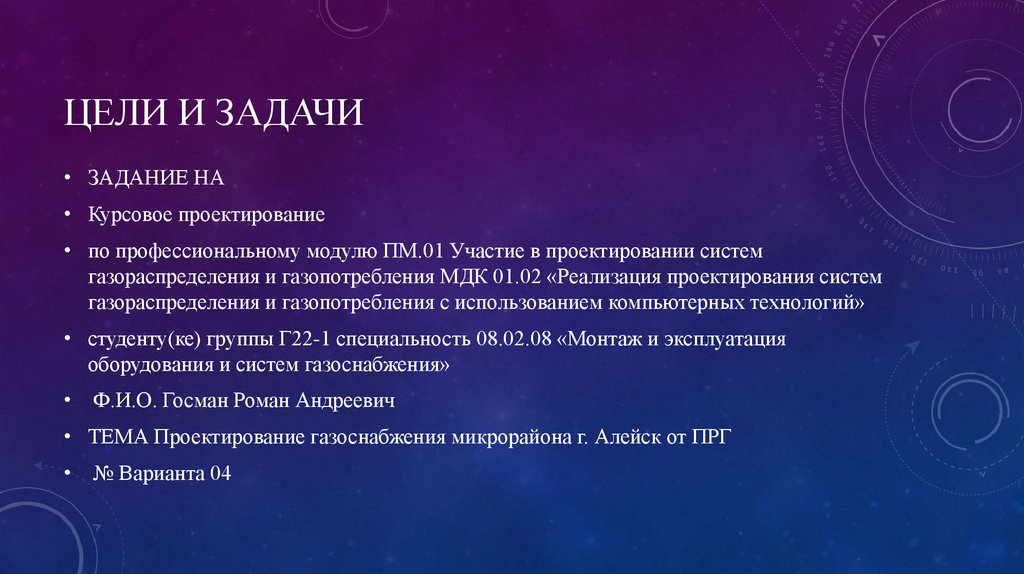

ЦЕЛИ И ЗАДАЧИ
• ЗАДАНИЕ НА
• Курсовое проектирование
• по профессиональному модулю ПМ.01 Участие в проектировании систем
газораспределения и газопотребления МДК 01.02 «Реализация проектирования систем
газораспределения и газопотребления с использованием компьютерных технологий»
• студенту(ке) группы Г22-1 специальность 08.02.08 «Монтаж и эксплуатация
оборудования и систем газоснабжения»
Ф.И.О. Госман Роман Андреевич
• ТЕМА Проектирование газоснабжения микрорайона г. Алейск от ПРГ
№ Варианта 04

3.

ХАРАКТЕРИСТИКА ОБЪЕКТА
• Газифицируемый объект находится в г.
Алейск.
• Климат резко континентальный, с
холодной и продолжительной зимой и
коротким летом. Переходные периоды
весны и осени коротки, с резкими
колебаниями температуры. Самый
холодный месяц - январь, самый
жаркий месяц - июль. Основные

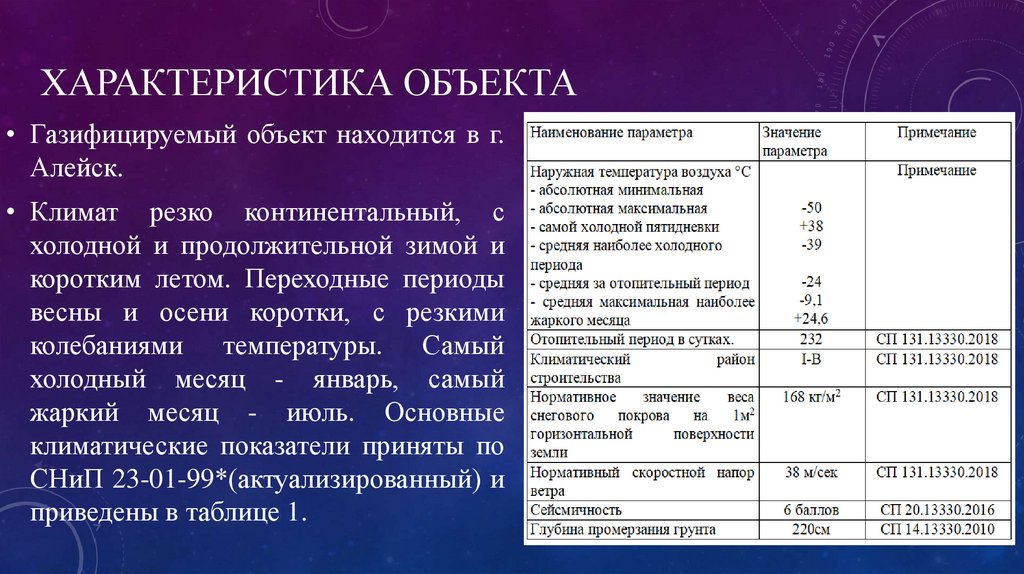

климатические показатели приняты по
СНиП 23-01-99*(актуализированный) и
приведены в таблице 1.

4.

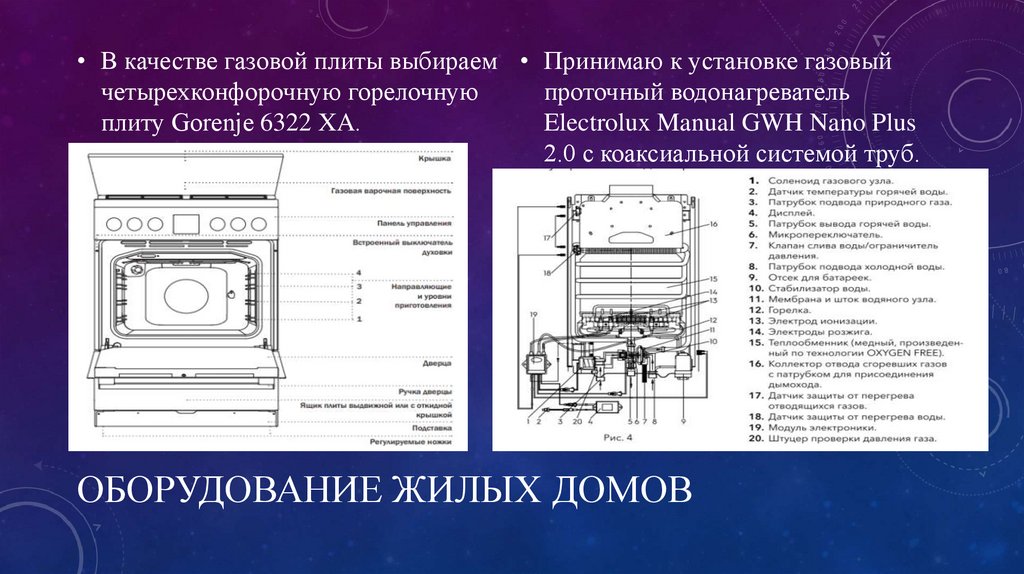

• В качестве газовой плиты выбираем • Принимаю к установке газовый
четырехконфорочную горелочную
проточный водонагреватель
плиту Gorenje 6322 XA.
Electrolux Manual GWH Nano Plus
2.0 с коаксиальной системой труб.
ОБОРУДОВАНИЕ ЖИЛЫХ ДОМОВ

5.

Гидравлический расчет производят для подбора
нужного
диаметра,
который
будет
обеспечивать
необходимую
пропускную
способность, при допустимых перепадах
давления.

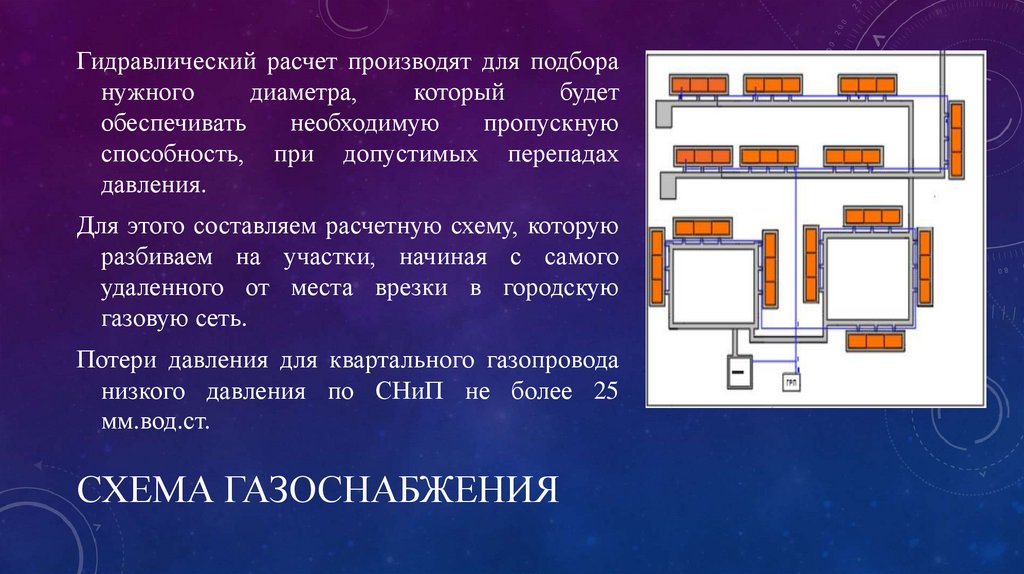

Для этого составляем расчетную схему, которую
разбиваем на участки, начиная с самого
удаленного от места врезки в городскую
газовую сеть.
Потери давления для квартального газопровода
низкого давления по СНиП не более 25
мм.вод.ст.
СХЕМА ГАЗОСНАБЖЕНИЯ

6.

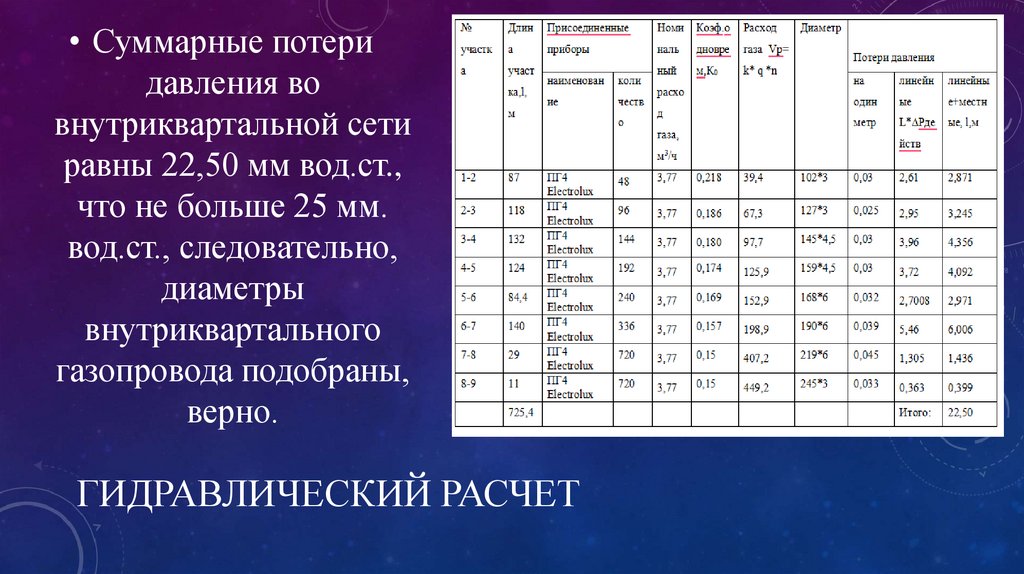

• Суммарные потери
давления во
внутриквартальной сети
равны 22,50 мм вод.ст.,
что не больше 25 мм.
вод.ст., следовательно,
диаметры
внутриквартального
газопровода подобраны,
верно.
ГИДРАВЛИЧЕСКИЙ РАСЧЕТ

7.

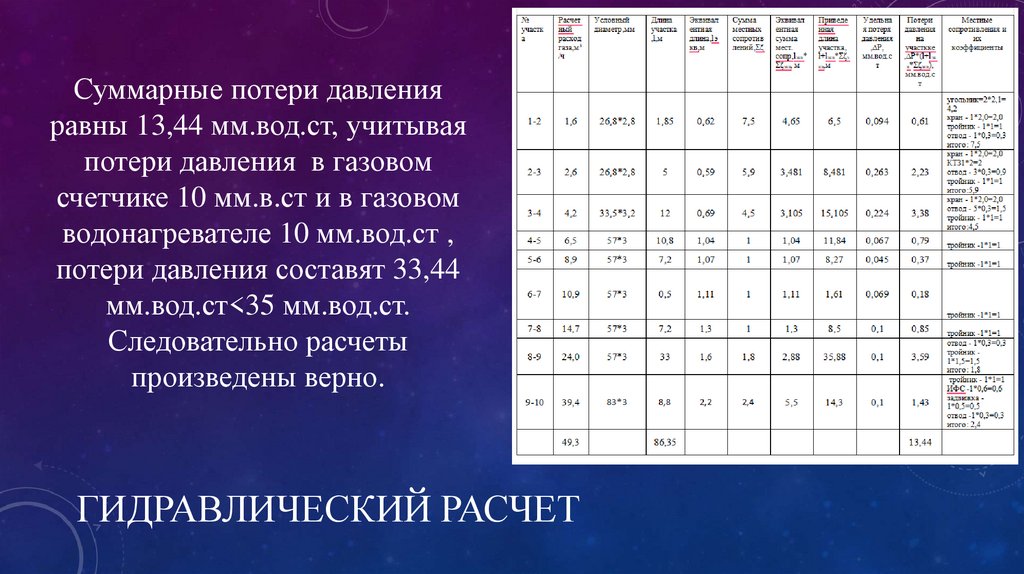

Суммарные потери давления
равны 13,44 мм.вод.ст, учитывая
потери давления в газовом
счетчике 10 мм.в.ст и в газовом
водонагревателе 10 мм.вод.ст ,
потери давления составят 33,44
мм.вод.ст<35 мм.вод.ст.
Следовательно расчеты
произведены верно.
ГИДРАВЛИЧЕСКИЙ РАСЧЕТ

8.

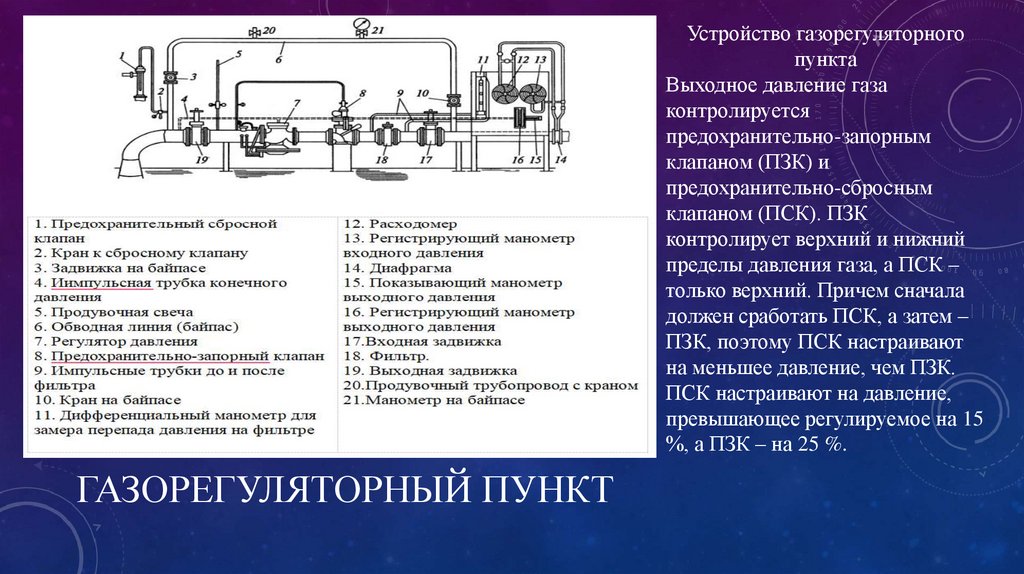

Устройство газорегуляторного
пункта
Выходное давление газа
контролируется
предохранительно-запорным
клапаном (ПЗК) и
предохранительно-сбросным
клапаном (ПСК). ПЗК
контролирует верхний и нижний
пределы давления газа, а ПСК –
только верхний. Причем сначала
должен сработать ПСК, а затем –
ПЗК, поэтому ПСК настраивают
на меньшее давление, чем ПЗК.
ПСК настраивают на давление,
превышающее регулируемое на 15
%, а ПЗК – на 25 %.
ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ

9.

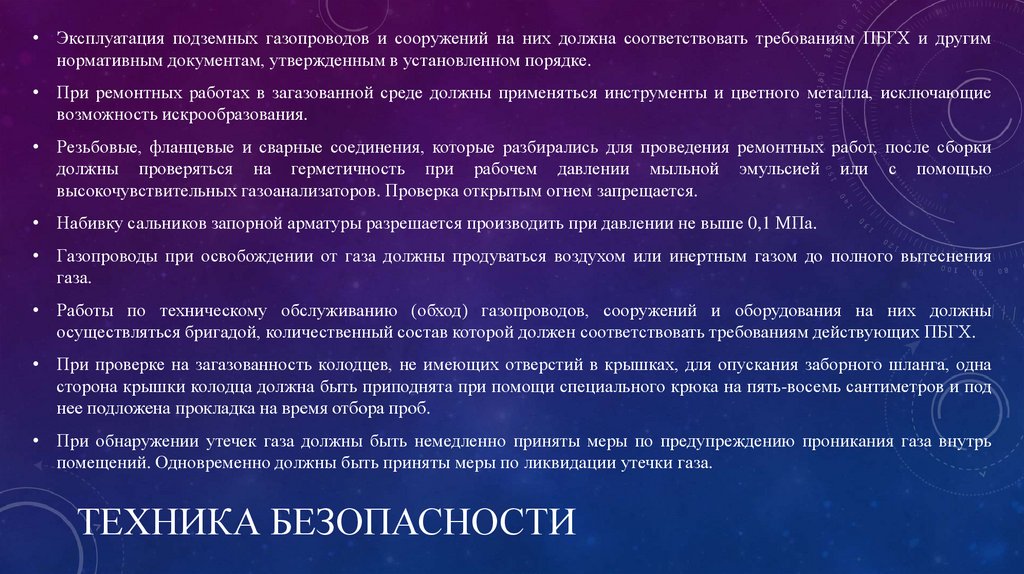

• Эксплуатация подземных газопроводов и сооружений на них должна соответствовать требованиям ПБГХ и другим
нормативным документам, утвержденным в установленном порядке.
• При ремонтных работах в загазованной среде должны применяться инструменты и цветного металла, исключающие
возможность искрообразования.
• Резьбовые, фланцевые и сварные соединения, которые разбирались для проведения ремонтных работ, после сборки
должны проверяться на герметичность при рабочем давлении мыльной эмульсией или с помощью
высокочувствительных газоанализаторов. Проверка открытым огнем запрещается.
• Набивку сальников запорной арматуры разрешается производить при давлении не выше 0,1 МПа.
• Газопроводы при освобождении от газа должны продуваться воздухом или инертным газом до полного вытеснения
газа.
• Работы по техническому обслуживанию (обход) газопроводов, сооружений и оборудования на них должны
осуществляться бригадой, количественный состав которой должен соответствовать требованиям действующих ПБГХ.
• При проверке на загазованность колодцев, не имеющих отверстий в крышках, для опускания заборного шланга, одна
сторона крышки колодца должна быть приподнята при помощи специального крюка на пять-восемь сантиметров и под
нее подложена прокладка на время отбора проб.
• При обнаружении утечек газа должны быть немедленно приняты меры по предупреждению проникания газа внутрь
помещений. Одновременно должны быть приняты меры по ликвидации утечки газа.
ТЕХНИКА БЕЗОПАСНОСТИ
