Гідростатичні та пневматичні пристрої

1.

Гідростатичні та пневматичні
пристрої.
м.Самар, Гімназія №12
Лапа С.В.

2.

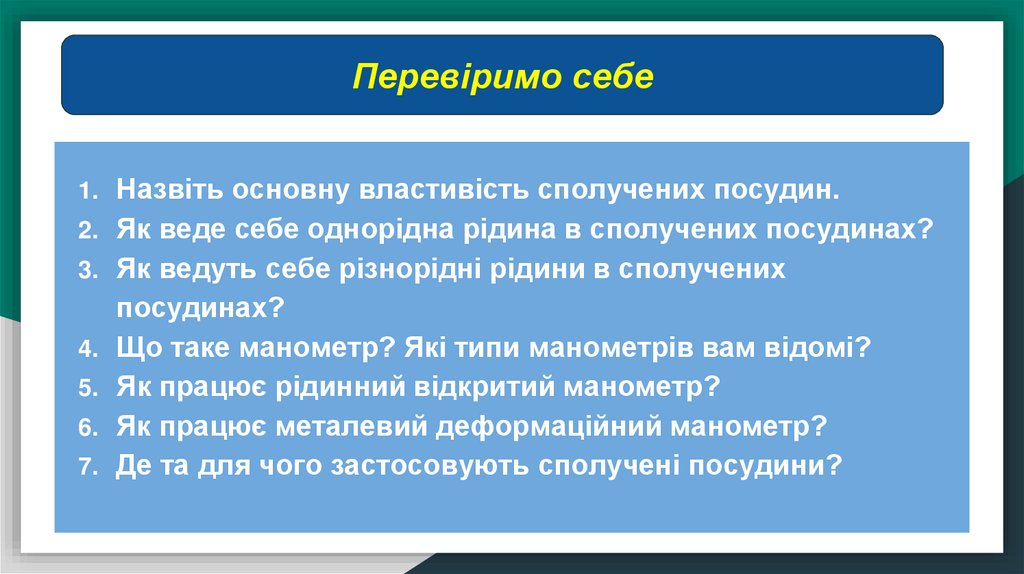

Перевіримо себе
1. Назвіть основну властивість сполучених посудин.
2. Як веде себе однорідна рідина в сполучених посудинах?
3. Як ведуть себе різнорідні рідини в сполучених
посудинах?
4. Що таке манометр? Які типи манометрів вам відомі?
5. Як працює рідинний відкритий манометр?
6. Як працює металевий деформаційний манометр?
7. Де та для чого застосовують сполучені посудини?

3.

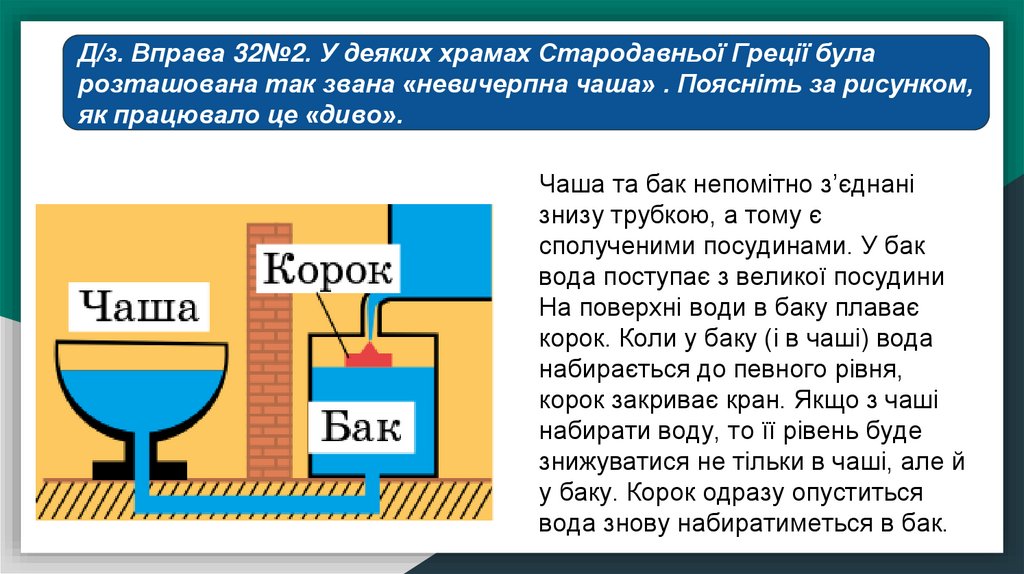

Д/з. Вправа 32№2. У деяких храмах Стародавньої Греції була
розташована так звана «невичерпна чаша» . Поясніть за рисунком,
як працювало це «диво».
Чаша та бак непомітно з’єднані
знизу трубкою, а тому є
сполученими посудинами. У бак
вода поступає з великої посудини
На поверхні води в баку плаває
корок. Коли у баку (і в чаші) вода
набирається до певного рівня,
корок закриває кран. Якщо з чаші
набирати воду, то її рівень буде
знижуватися не тільки в чаші, але й
у баку. Корок одразу опуститься
вода знову набиратиметься в бак.

4.

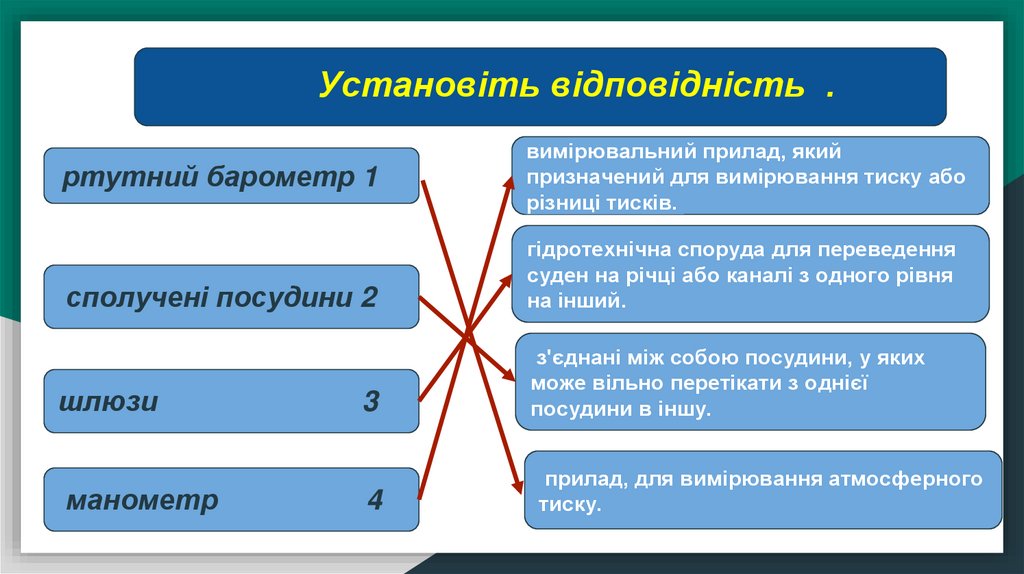

Установіть відповідність .
ртутний барометр 1
вимірювальний прилад, який
призначений для вимірювання тиску або
різниці тисків.
сполучені посудини 2
гідротехнічна споруда для переведення
суден на річці або каналі з одного рівня
на інший.
шлюзи
3
з'єднані між собою посудини, у яких
може вільно перетікати з однієї
посудини в іншу.
4
прилад, для вимірювання атмосферного
тиску.
манометр

5.

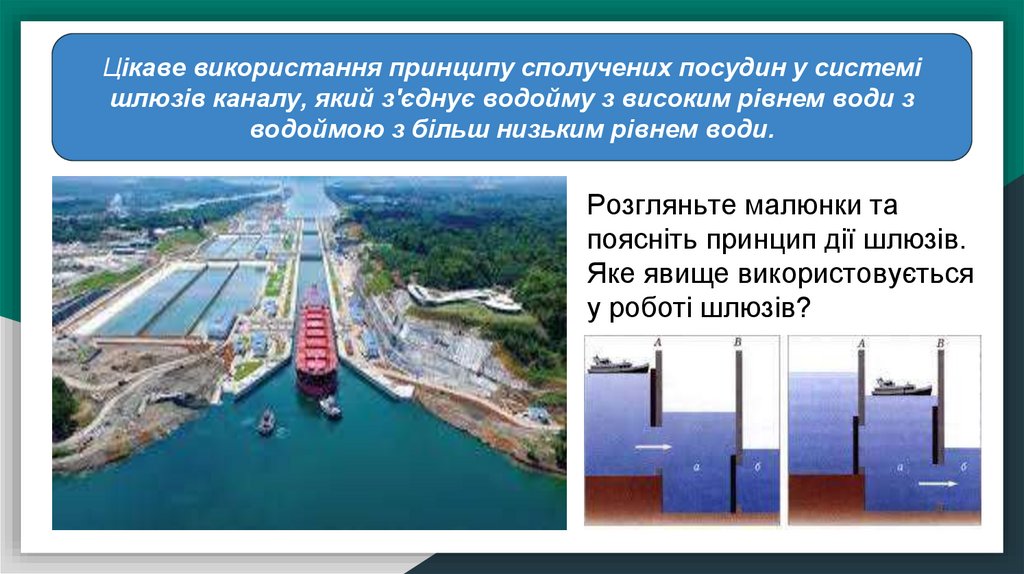

Цікаве використання принципу сполучених посудин у системі
шлюзів каналу, який з'єднує водойму з високим рівнем води з
водоймою з більш низьким рівнем води.
Розгляньте малюнки та
поясніть принцип дії шлюзів.
Яке явище використовується
у роботі шлюзів?

6.

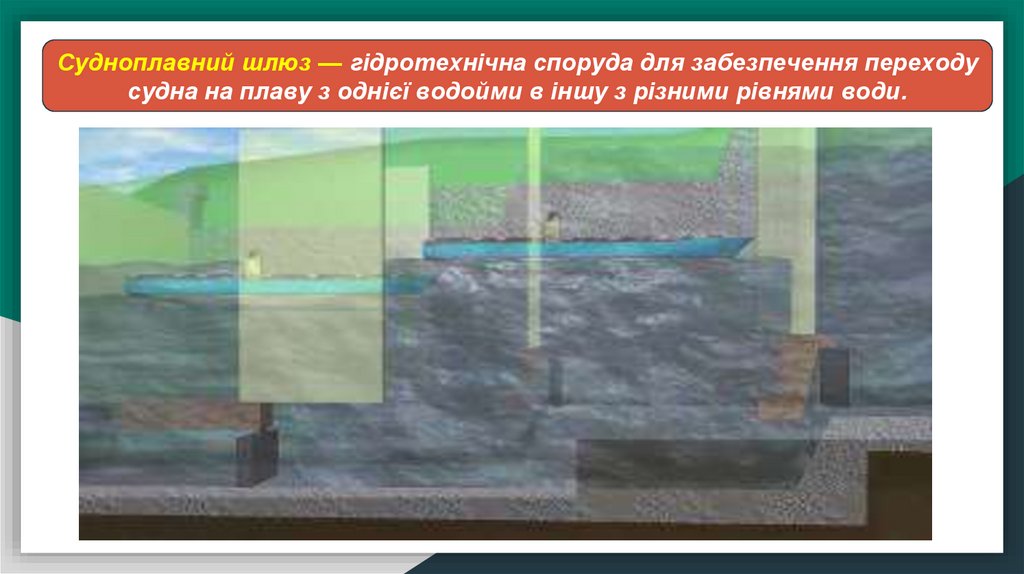

Судноплавний шлюз — гідротехнічна споруда для забезпечення переходу
судна на плаву з однієї водойми в іншу з різними рівнями води.

7.

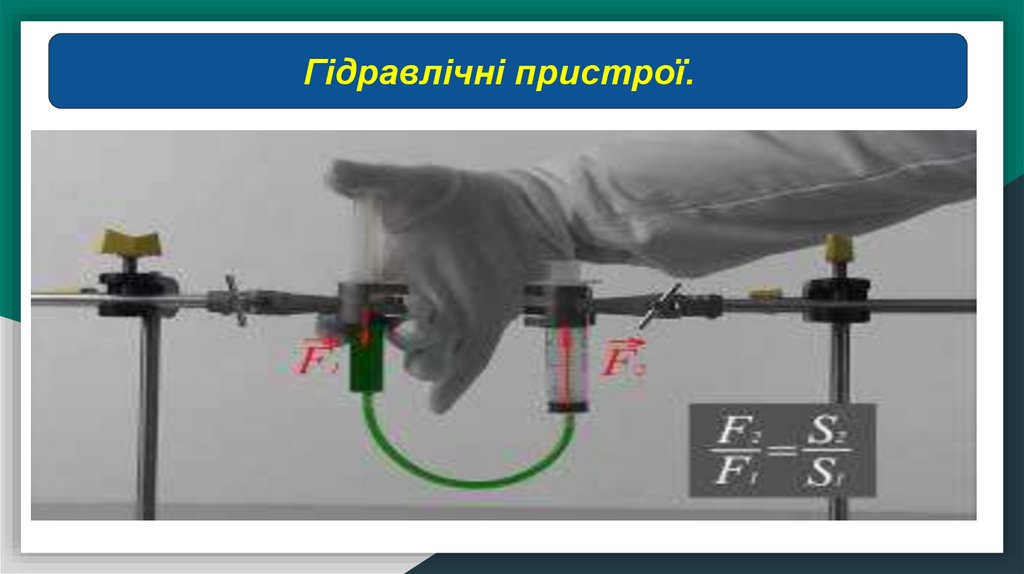

Гідравлічні пристрої.

8.

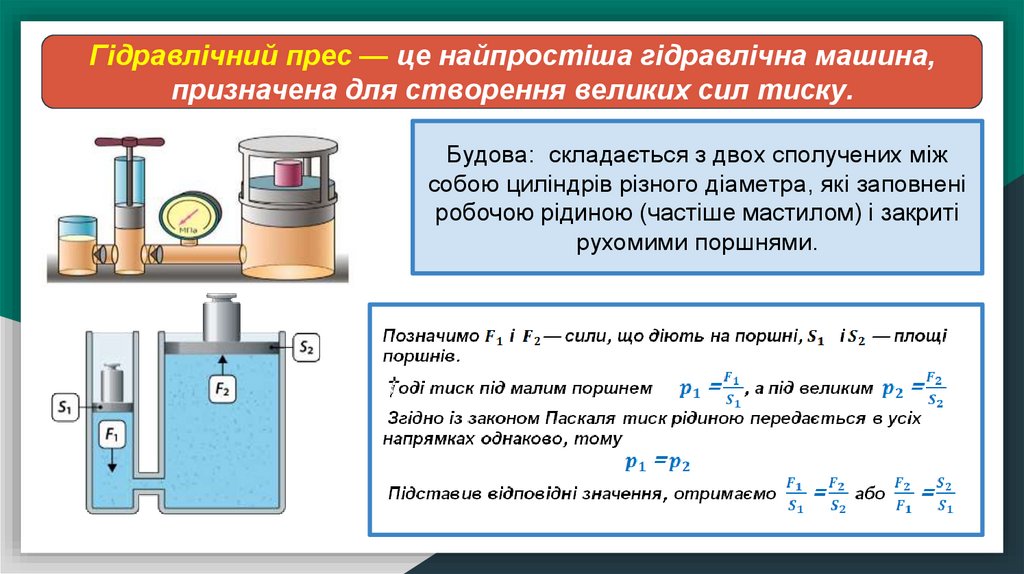

Гідравлічний прес — це найпростіша гідравлічна машина,
призначена для створення великих сил тиску.
Будова: складається з двох сполучених між
собою циліндрів різного діаметра, які заповнені
робочою рідиною (частіше мастилом) і закриті
рухомими поршнями.

9.

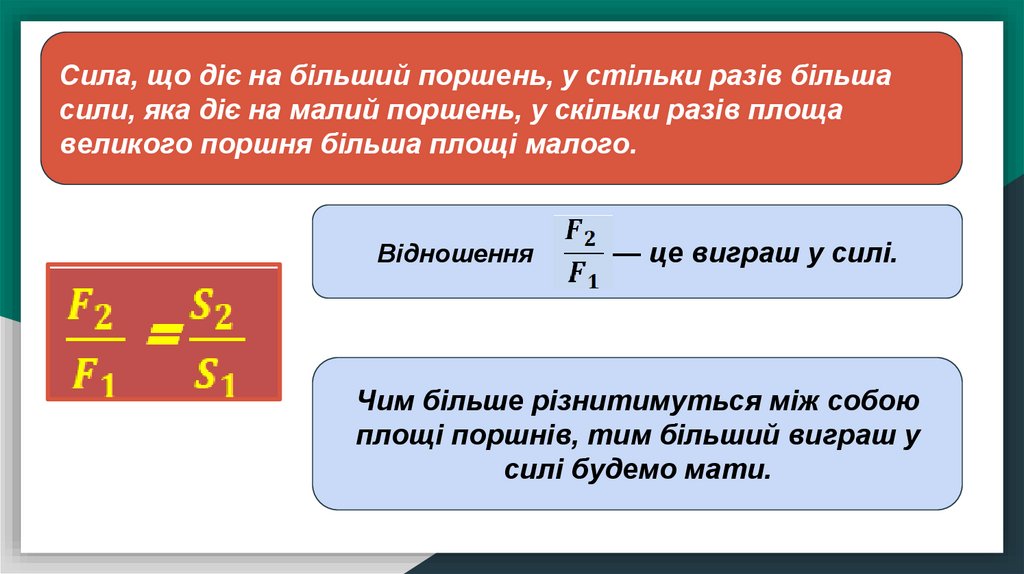

Сила, що діє на більший поршень, у стільки разів більша
сили, яка діє на малий поршень, у скільки разів площа
великого поршня більша площі малого.
Відношення
— це виграш у силі.
Чим більше різнитимуться між собою
площі поршнів, тим більший виграш у
силі будемо мати.

10.

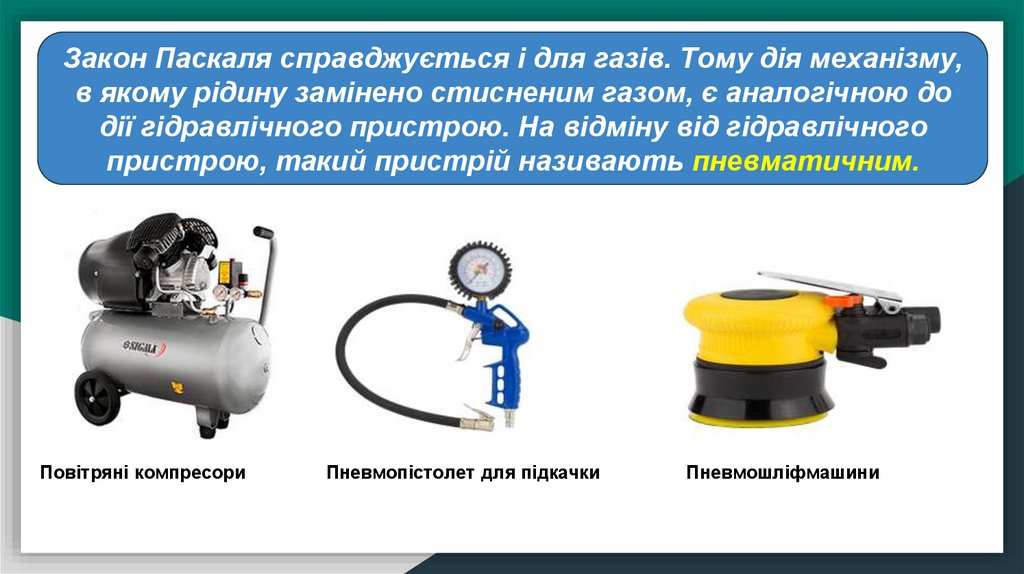

Закон Паскаля справджується і для газів. Тому дія механізму,
в якому рідину замінено стисненим газом, є аналогічною до
дії гідравлічного пристрою. На відміну від гідравлічного
пристрою, такий пристрій називають пневматичним.
Повітряні компресори
Пневмопістолет для підкачки
Пневмошліфмашини

11.

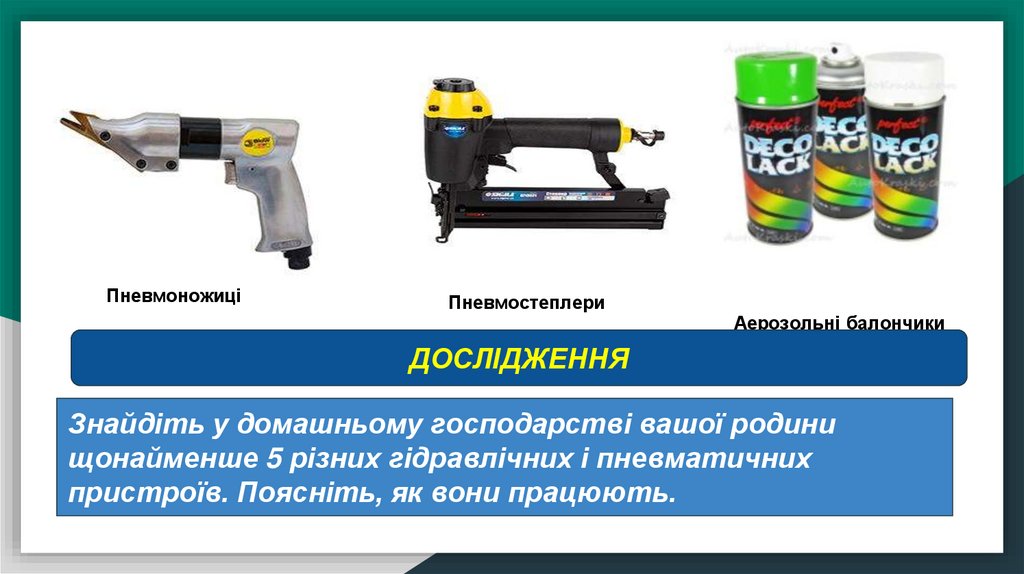

Пневмоножиці
Пневмостеплери
Аерозольні балончики
ДОСЛІДЖЕННЯ
Знайдіть у домашньому господарстві вашої родини
щонайменше 5 різних гідравлічних і пневматичних
пристроїв. Поясніть, як вони працюють.

12.

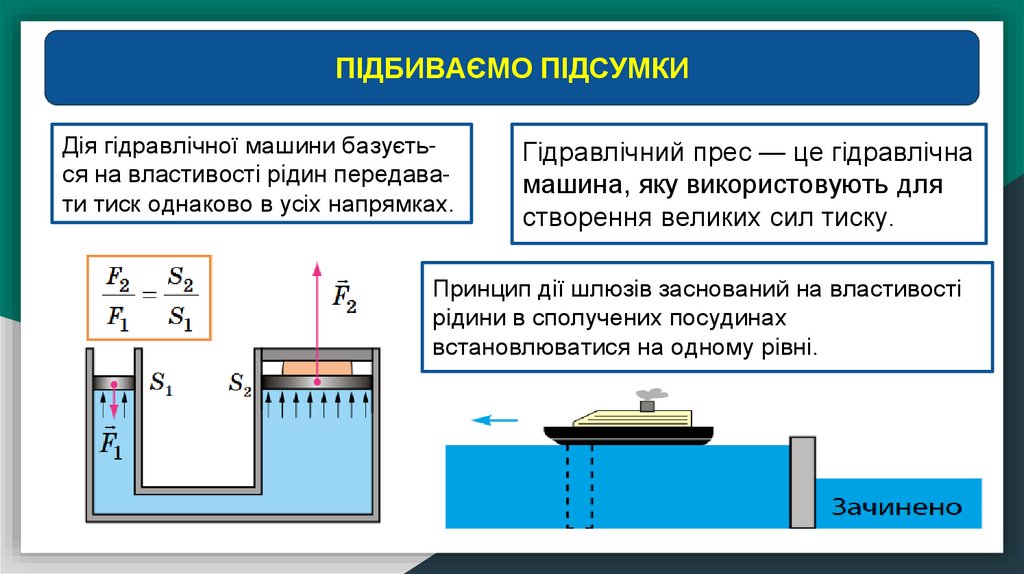

ПІДБИВАЄМО ПІДСУМКИ
Дія гідравлічної машини базується на властивості рідин передавати тиск однаково в усіх напрямках.
Гідравлічний прес — це гідравлічна
машина, яку використовують для
створення великих сил тиску.
Принцип дії шлюзів заснований на властивості
рідини в сполучених посудинах
встановлюватися на одному рівні.

13.

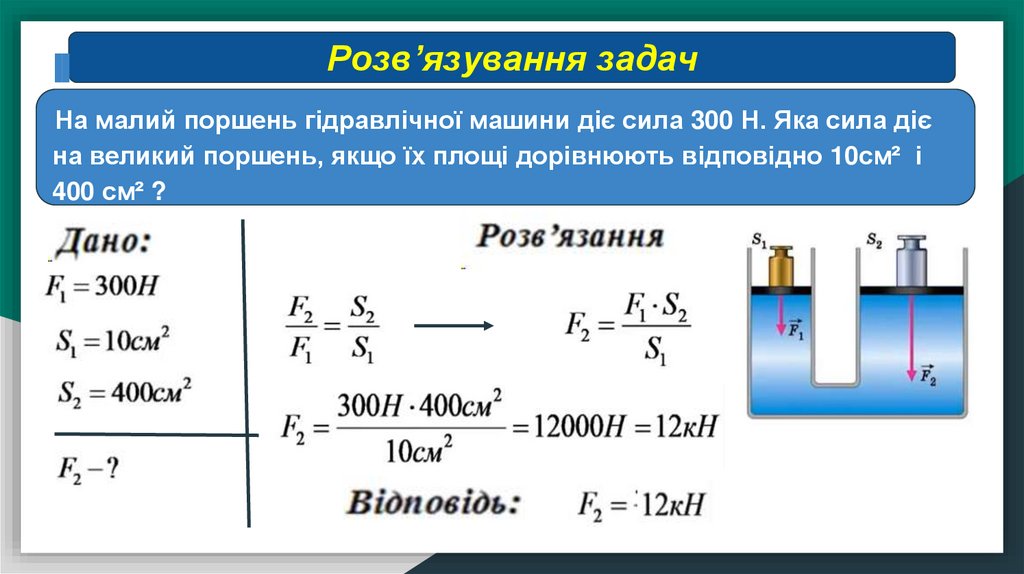

Розв’язування задач
На малий поршень гідравлічної машини діє сила 300 Н. Яка сила діє
на великий поршень, якщо їх площі дорівнюють відповідно 10см² і
400 см² ?

14.

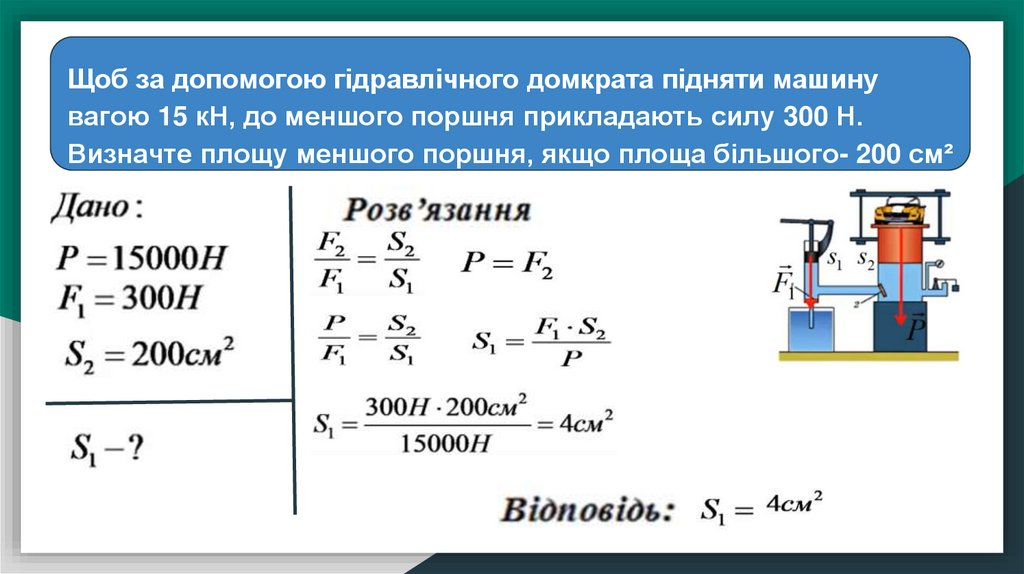

Щоб за допомогою гідравлічного домкрата підняти машину
вагою 15 кН, до меншого поршня прикладають силу 300 Н.
Визначте площу меншого поршня, якщо площа більшого- 200 см²

15.

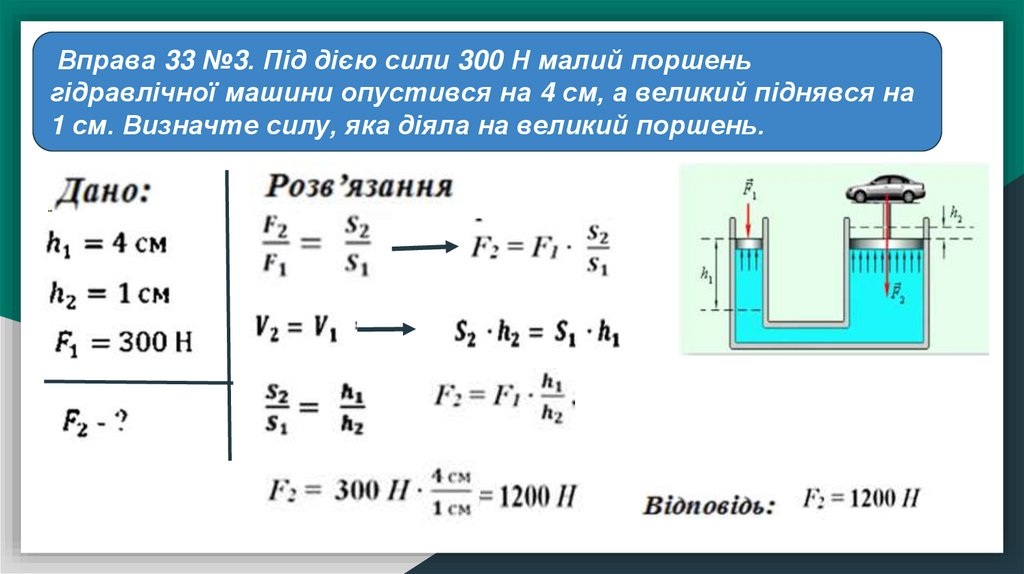

Вправа 33 №3. Під дією сили 300 Н малий поршень
гідравлічної машини опустився на 4 см, а великий піднявся на
1 см. Визначте силу, яка діяла на великий поршень.

16.

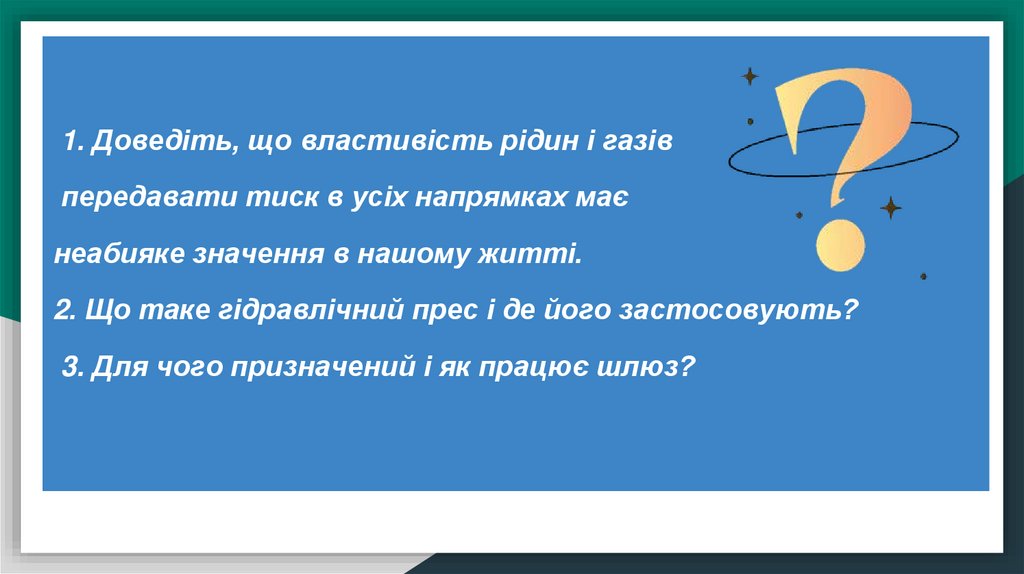

1. Доведіть, що властивість рідин і газів
передавати тиск в усіх напрямках має
неабияке значення в нашому житті.
2. Що таке гідравлічний прес і де його застосовують?
3. Для чого призначений і як працює шлюз?

17.

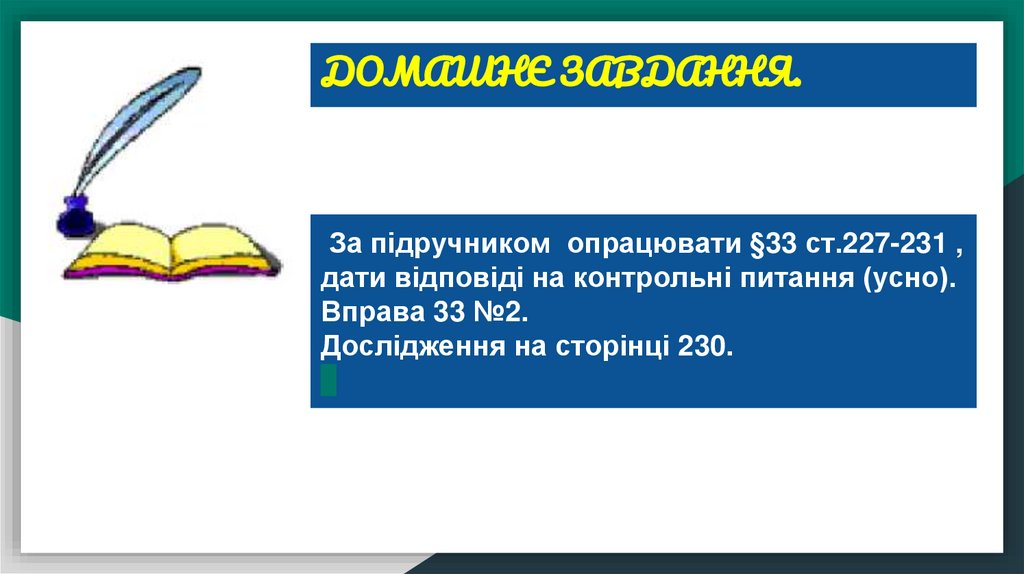

ДОМАШНЄ ЗАВДАННЯ.
За підручником опрацювати §33 ст.227-231 ,
дати відповіді на контрольні питання (усно).
Вправа 33 №2.
Дослідження на сторінці 230.
