Средства обнаружения и диагностики взрывных устройств

1. Средства обнаружения и диагностики взрывных устройств

Комплекты экспресс-анализа на наличие ВВ

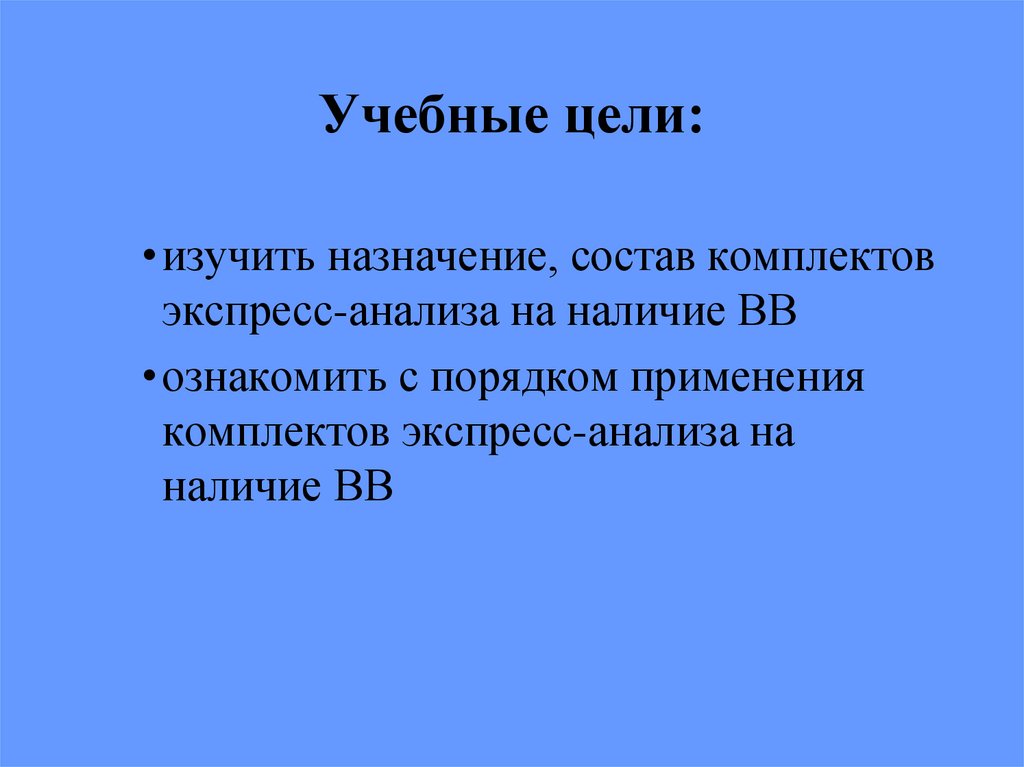

2. Учебные цели:

•изучить назначение, состав комплектов
экспресс-анализа на наличие ВВ
•ознакомить с порядком применения
комплектов экспресс-анализа на
наличие ВВ

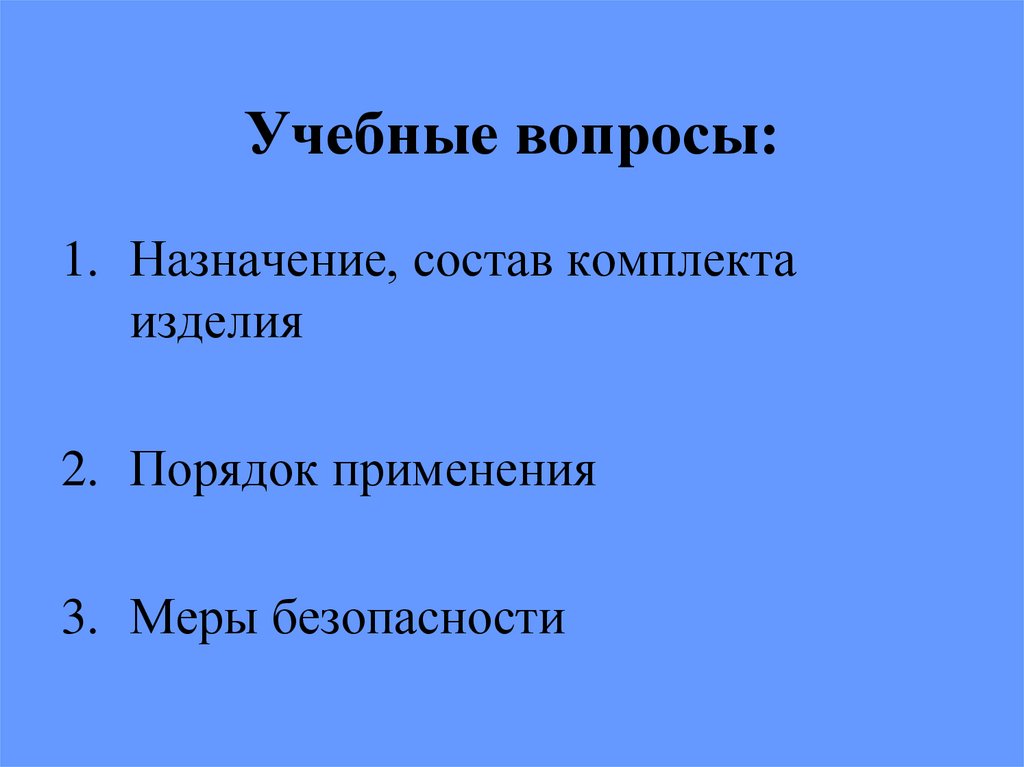

3. Учебные вопросы:

1. Назначение, состав комплекта
изделия
2. Порядок применения
3. Меры безопасности

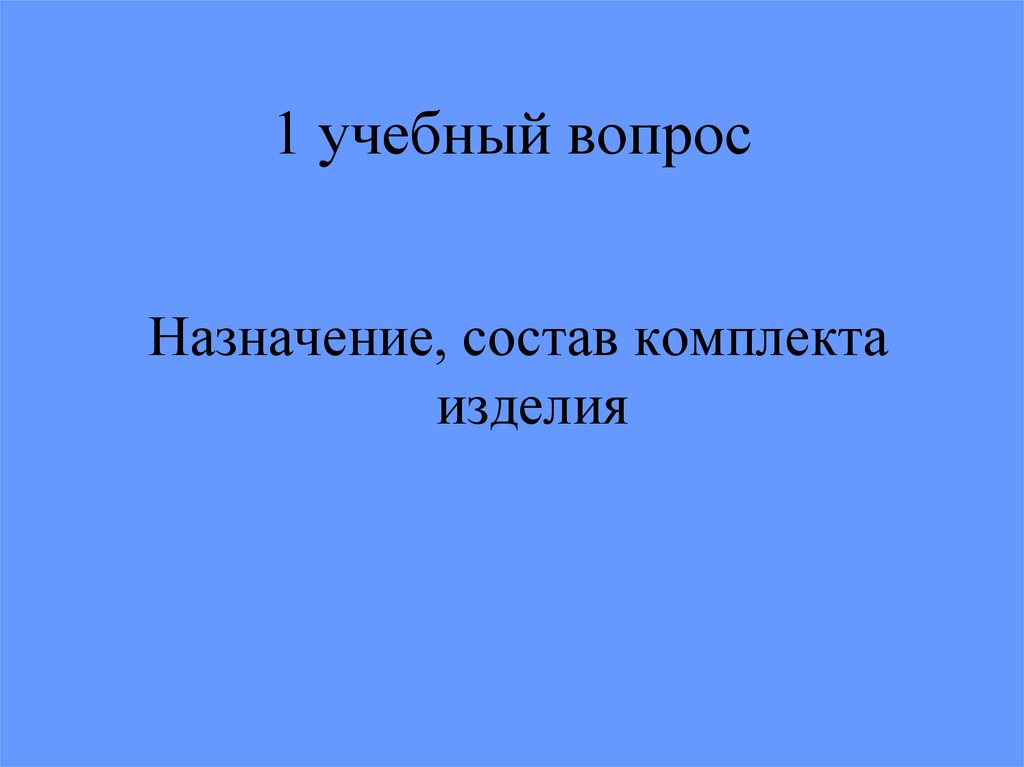

4. 1 учебный вопрос

Назначение, состав комплекта
изделия

5.

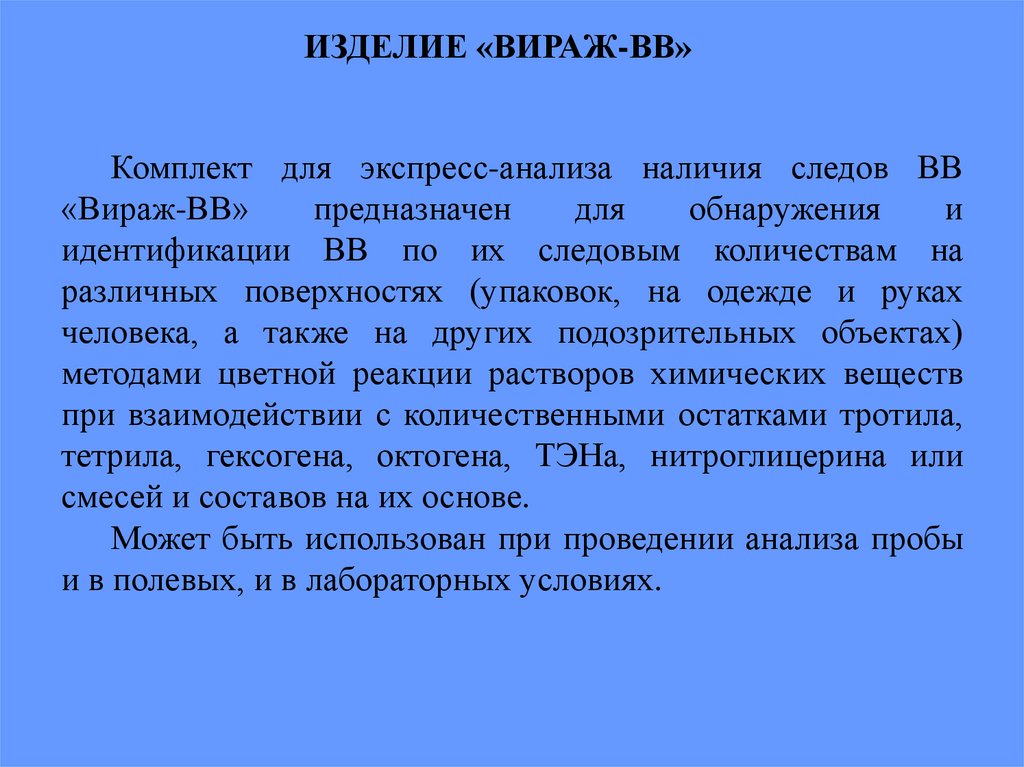

ИЗДЕЛИЕ «ВИРАЖ-ВВ»
Комплект для экспресс-анализа наличия следов ВВ
«Вираж-ВВ»
предназначен
для
обнаружения
и
идентификации ВВ по их следовым количествам на
различных поверхностях (упаковок, на одежде и руках
человека, а также на других подозрительных объектах)
методами цветной реакции растворов химических веществ
при взаимодействии с количественными остатками тротила,
тетрила, гексогена, октогена, ТЭНа, нитроглицерина или
смесей и составов на их основе.
Может быть использован при проведении анализа пробы
и в полевых, и в лабораторных условиях.

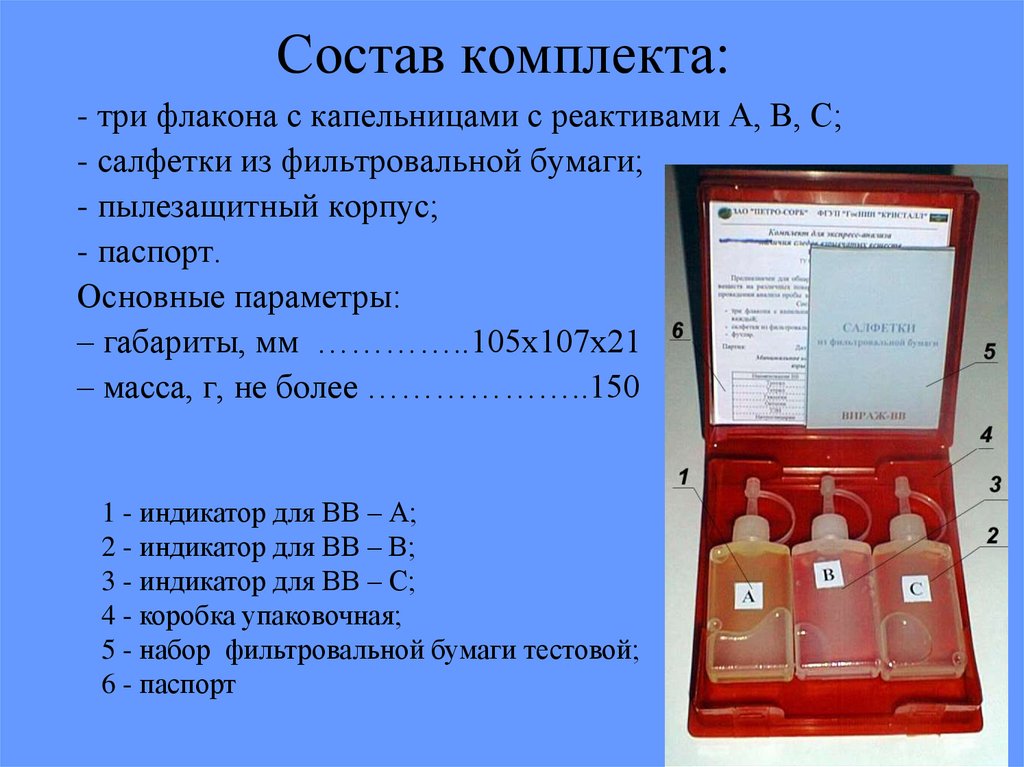

6. Состав комплекта:

- три флакона с капельницами с реактивами А, В, С;
- салфетки из фильтровальной бумаги;
- пылезащитный корпус;
- паспорт.
Основные параметры:
– габариты, мм …………..105х107х21
– масса, г, не более ………………..150
1 - индикатор для ВВ – А;
2 - индикатор для ВВ – В;
3 - индикатор для ВВ – С;
4 - коробка упаковочная;
5 - набор фильтровальной бумаги тестовой;
6 - паспорт

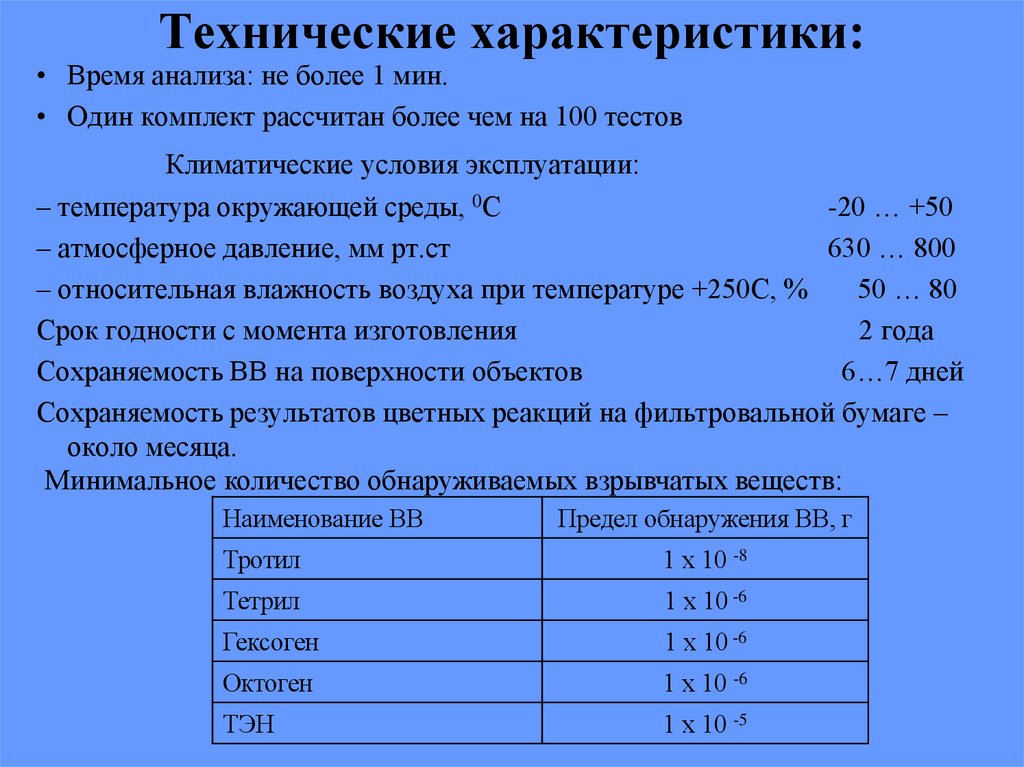

7. Технические характеристики:

• Время анализа: не более 1 мин.
• Один комплект рассчитан более чем на 100 тестов
Климатические условия эксплуатации:
– температура окружающей среды, 0С
-20 … +50
– атмосферное давление, мм рт.ст
630 … 800
– относительная влажность воздуха при температуре +250С, %
50 … 80
Срок годности с момента изготовления
2 года
Сохраняемость ВВ на поверхности объектов
6…7 дней
Сохраняемость результатов цветных реакций на фильтровальной бумаге –
около месяца.
Минимальное количество обнаруживаемых взрывчатых веществ:
Наименование ВВ
Предел обнаружения ВВ, г
Тротил
1 х 10 -8
Тетрил
1 х 10 -6
Гексоген
1 х 10 -6
Октоген
1 х 10 -6
ТЭН
1 х 10 -5

8.

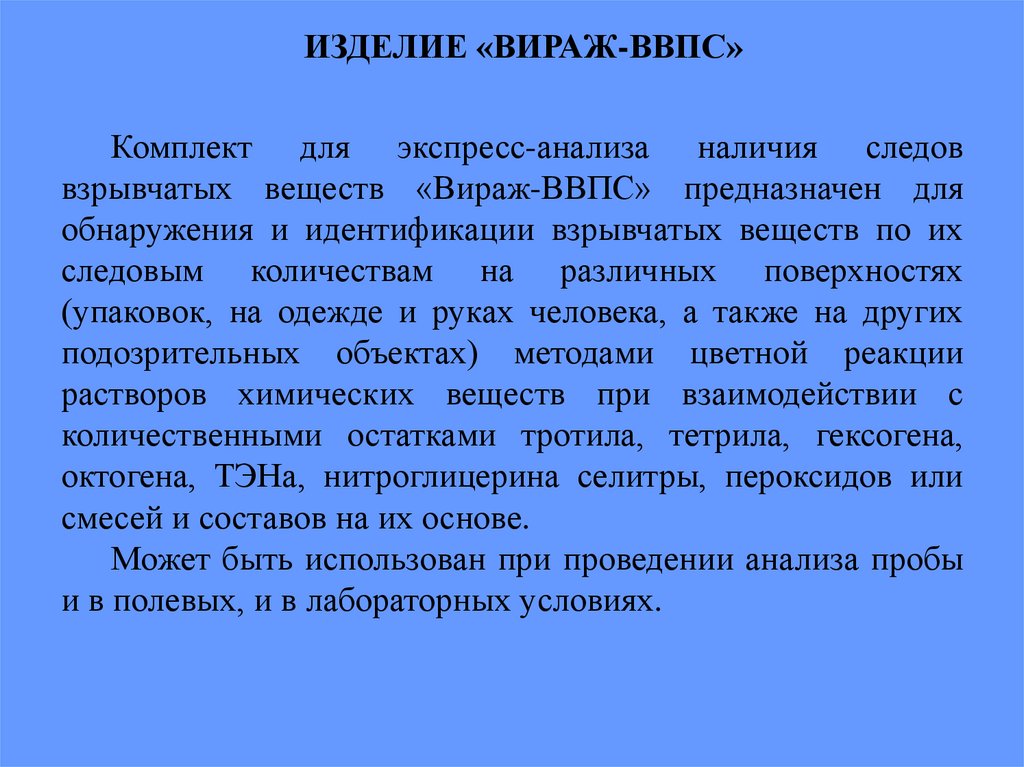

ИЗДЕЛИЕ «ВИРАЖ-ВВПС»
Комплект для экспресс-анализа наличия следов
взрывчатых веществ «Вираж-ВВПС» предназначен для
обнаружения и идентификации взрывчатых веществ по их
следовым количествам на различных поверхностях
(упаковок, на одежде и руках человека, а также на других
подозрительных объектах) методами цветной реакции
растворов химических веществ при взаимодействии с
количественными остатками тротила, тетрила, гексогена,
октогена, ТЭНа, нитроглицерина селитры, пероксидов или
смесей и составов на их основе.
Может быть использован при проведении анализа пробы
и в полевых, и в лабораторных условиях.

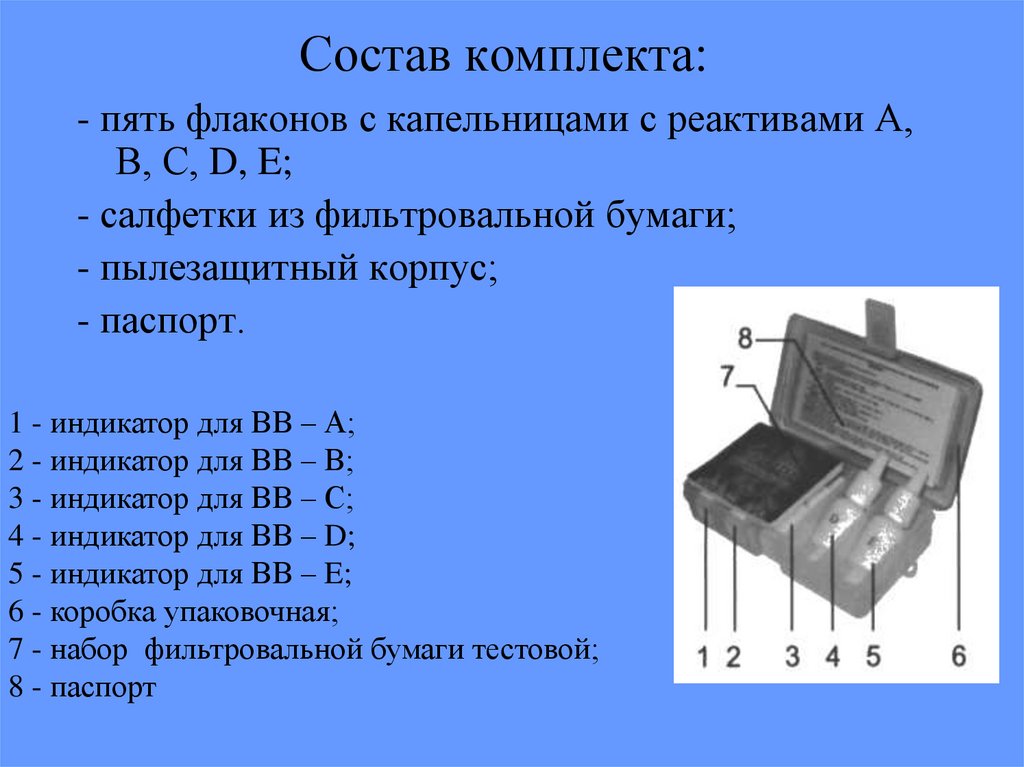

9. Состав комплекта:

- пять флаконов с капельницами с реактивами А,
В, С, D, E;
- салфетки из фильтровальной бумаги;
- пылезащитный корпус;
- паспорт.
1 - индикатор для ВВ – А;
2 - индикатор для ВВ – В;
3 - индикатор для ВВ – С;
4 - индикатор для ВВ – D;
5 - индикатор для ВВ – E;
6 - коробка упаковочная;
7 - набор фильтровальной бумаги тестовой;
8 - паспорт

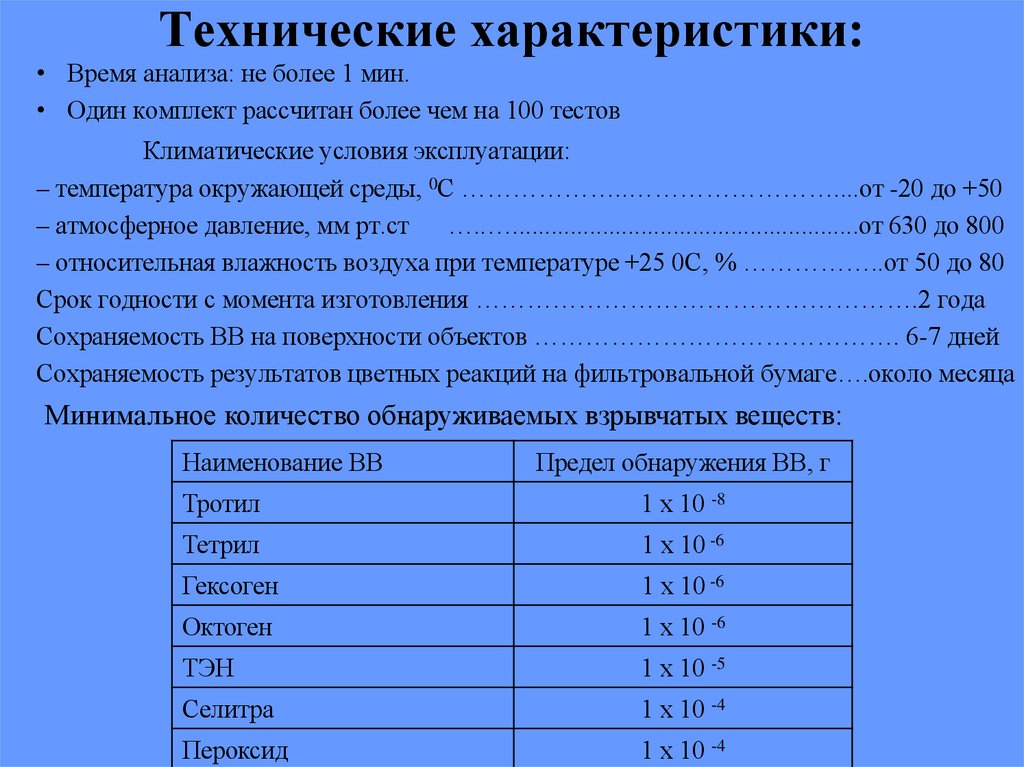

10. Технические характеристики:

• Время анализа: не более 1 мин.
• Один комплект рассчитан более чем на 100 тестов
Климатические условия эксплуатации:
– температура окружающей среды, 0С ………………..……………………....от -20 до +50
– атмосферное давление, мм рт.ст
…..…......................................................от 630 до 800
– относительная влажность воздуха при температуре +25 0С, % ……………..от 50 до 80
Срок годности с момента изготовления …………………………………………….2 года
Сохраняемость ВВ на поверхности объектов ……………………………………. 6-7 дней
Сохраняемость результатов цветных реакций на фильтровальной бумаге….около месяца
Минимальное количество обнаруживаемых взрывчатых веществ:
Наименование ВВ
Предел обнаружения ВВ, г
Тротил
1 х 10 -8
Тетрил
1 х 10 -6
Гексоген
1 х 10 -6
Октоген
1 х 10 -6
ТЭН
1 х 10 -5
Селитра
1 х 10 -4
Пероксид
1 х 10 -4

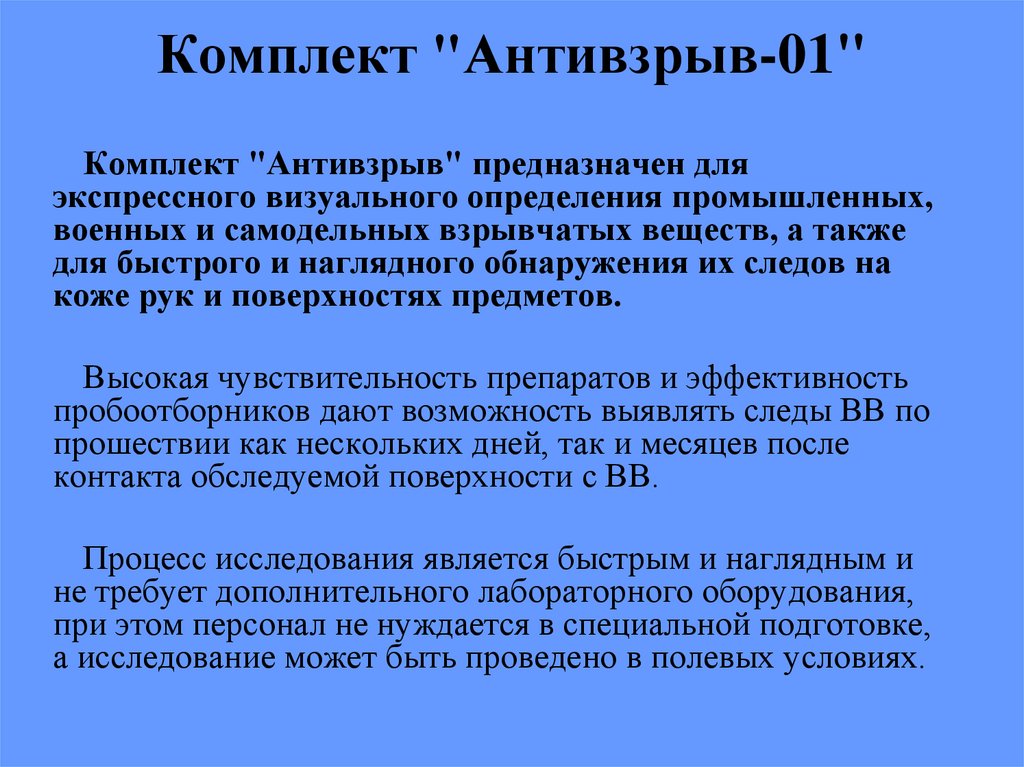

11. Комплект "Антивзрыв-01"

Комплект "Антивзрыв-01"
Комплект "Антивзрыв" предназначен для
экспрессного визуального определения промышленных,
военных и самодельных взрывчатых веществ, а также
для быстрого и наглядного обнаружения их следов на
коже рук и поверхностях предметов.
Высокая чувствительность препаратов и эффективность
пробоотборников дают возможность выявлять следы ВВ по
прошествии как нескольких дней, так и месяцев после
контакта обследуемой поверхности с ВВ.
Процесс исследования является быстрым и наглядным и
не требует дополнительного лабораторного оборудования,
при этом персонал не нуждается в специальной подготовке,
а исследование может быть проведено в полевых условиях.

12.

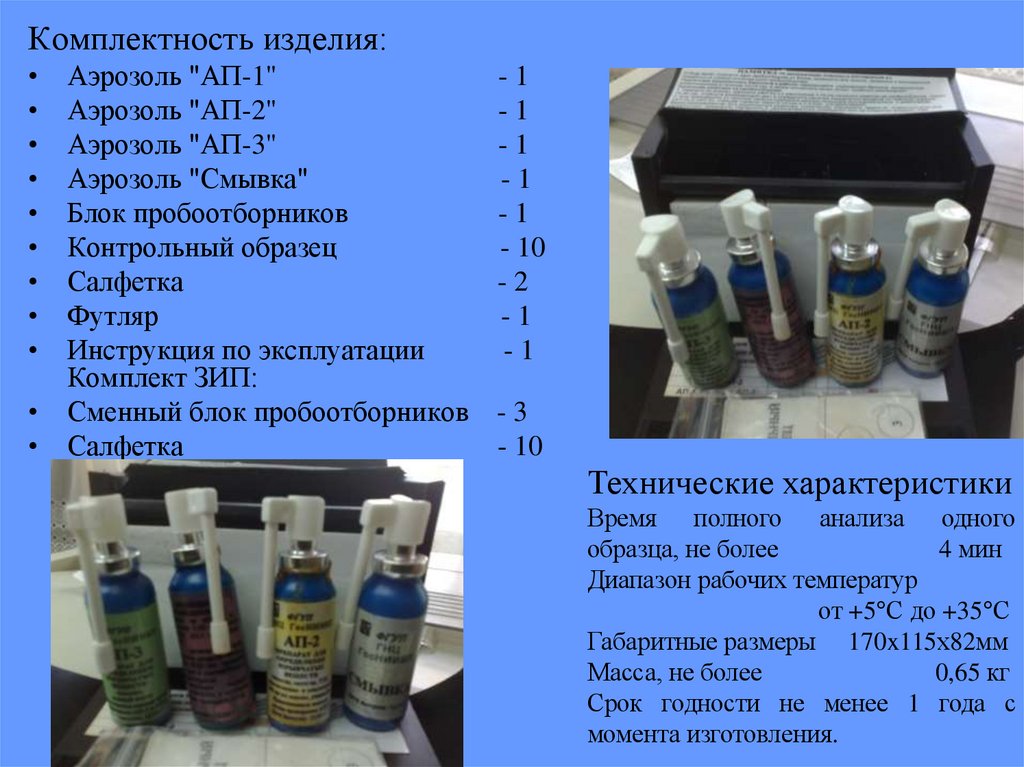

Комплектность изделия:
Аэрозоль "АП-1"
-1
Аэрозоль "АП-2"
-1
Аэрозоль "АП-3"
-1
Аэрозоль "Смывка"
-1
Блок пробоотборников
-1
Контрольный образец
- 10
Салфетка
-2
Футляр
-1
Инструкция по эксплуатации
-1
Комплект ЗИП:
• Сменный блок пробоотборников - 3
• Салфетка
- 10
Технические характеристики
Время полного анализа одного
образца, не более
4 мин
Диапазон рабочих температур
от +5°С до +35°С
Габаритные размеры 170x115х82мм
Масса, не более
0,65 кг
Срок годности не менее 1 года с
момента изготовления.

13. Комплект экспресс-тестов «Лакмус-4»

Комплект «Лакмус-4» предназначен для обнаружения и
идентификации различных взрывчатых веществ по их
следовым количествам на поверхностях предметов,
одежде и руках человека.
Комплект обеспечивает визуальное подтверждение присутствия
следов ВВ, в том числе – в течение длительного времени (до
нескольких месяцев) после прекращения контакта ВВ с
обследуемой поверхностью.
Исследование может быть проведено в полевых условиях.
Присутствие следов ВВ и его тип определяются по
характерному окрашиванию тестовой ткани

14.

Комплект позволяет обнаруживать и визуально подтверждать
присутствие следов следующих ВВ и смесей на их основе:
• тротила,
• пикриновой кислоты,
• гексогена (включая пластические и эластичные ВВ на основе
гексогена, составы “В”, С-4, семтекс, RDX),
• октогена,
• тетрила,
• ТЭН (PENT),
• нитроглицерина (динамиты, динамоны и т.п.),
• аммиачно-селитренные ВВ (аммоналы, аммотолы, аммониты),
• дымный порох.
Комплект состоит из набора трех
реактивов, бумажных фильтров и упаковки,
которая легко умещается в кармане.

15.

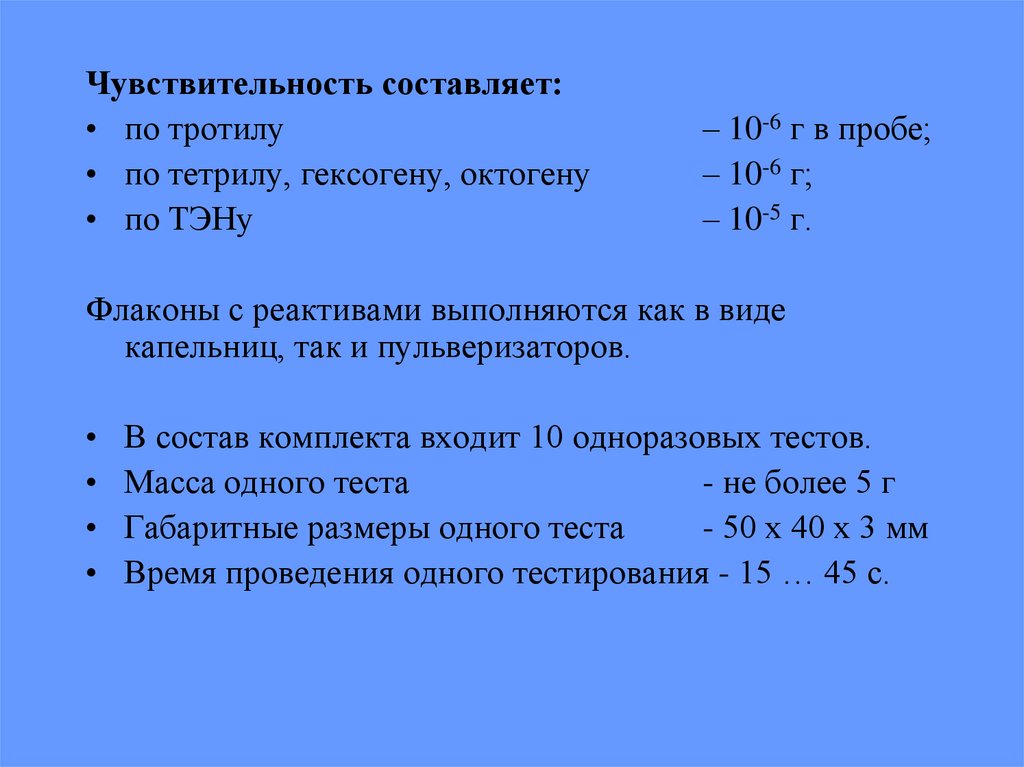

Чувствительность составляет:
• по тротилу
• по тетрилу, гексогену, октогену
• по ТЭНу
– 10-6 г в пробе;
– 10-6 г;
– 10-5 г.
Флаконы с реактивами выполняются как в виде
капельниц, так и пульверизаторов.
В состав комплекта входит 10 одноразовых тестов.
Масса одного теста
- не более 5 г
Габаритные размеры одного теста
- 50 х 40 х 3 мм
Время проведения одного тестирования - 15 … 45 с.

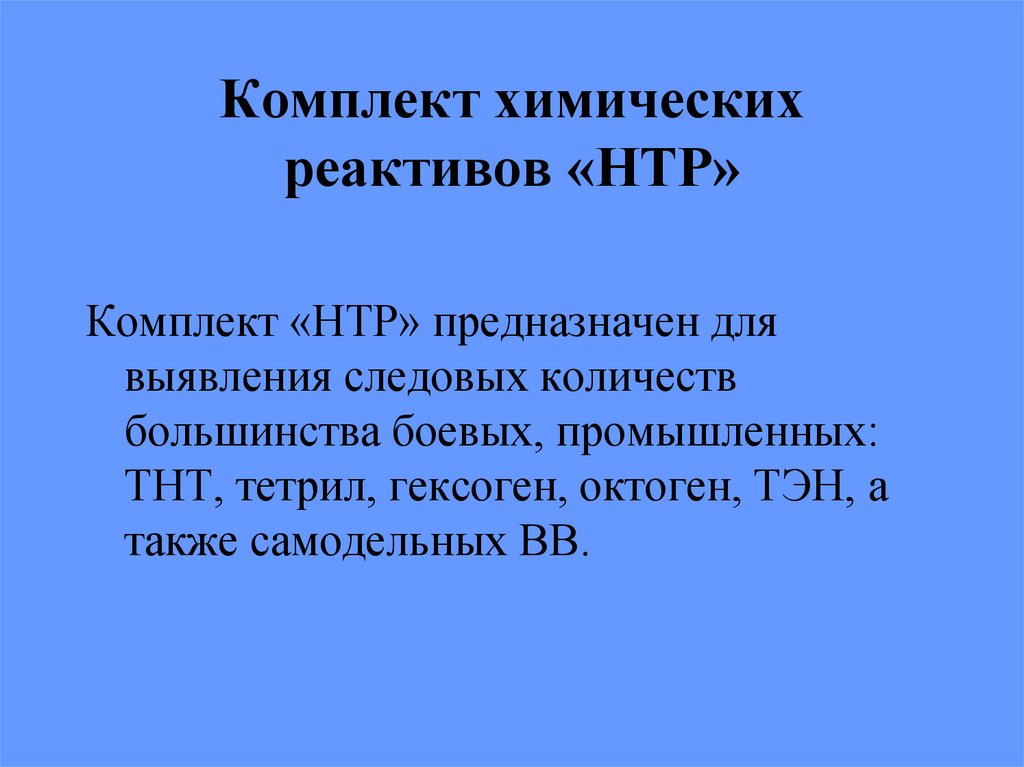

16. Комплект химических реактивов «НТР»

Комплект «НТР» предназначен для
выявления следовых количеств
большинства боевых, промышленных:
ТНТ, тетрил, гексоген, октоген, ТЭН, а
также самодельных ВВ.

17.

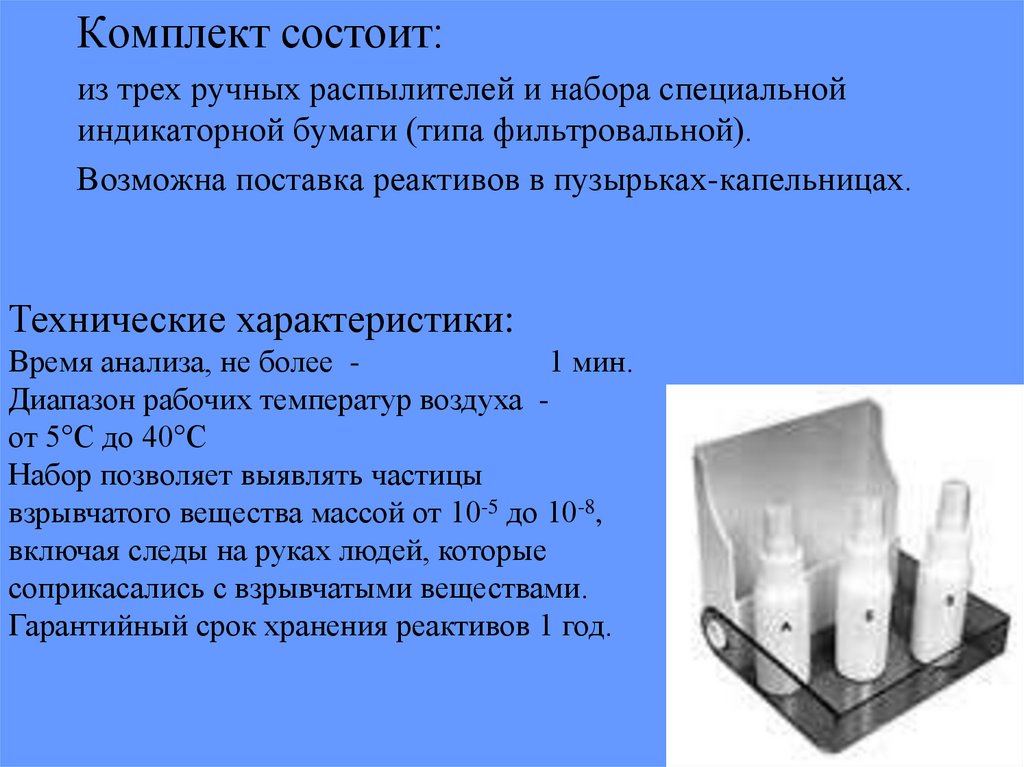

Комплект состоит:
из трех ручных распылителей и набора специальной
индикаторной бумаги (типа фильтровальной).
Возможна поставка реактивов в пузырьках-капельницах.
Технические характеристики:
Время анализа, не более 1 мин.
Диапазон рабочих температур воздуха от 5°С до 40°С
Набор позволяет выявлять частицы
взрывчатого вещества массой от 10-5 до 10-8,
включая следы на руках людей, которые
соприкасались с взрывчатыми веществами.
Гарантийный срок хранения реактивов 1 год.

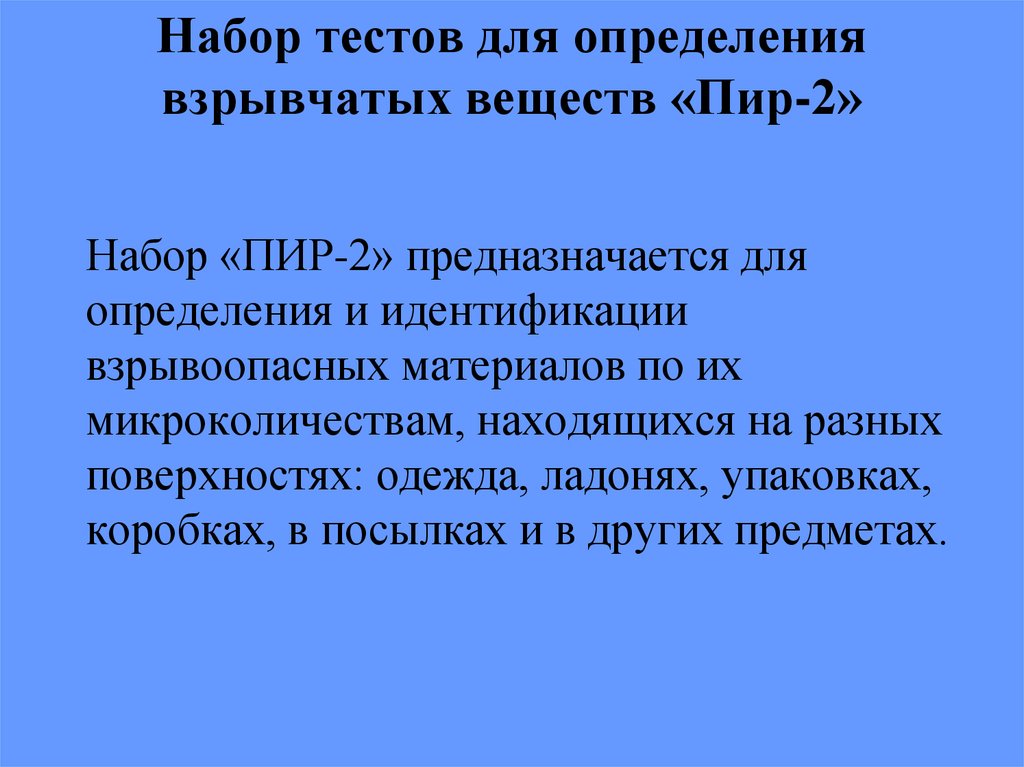

18. Набор тестов для определения взрывчатых веществ «Пир-2»

Набор «ПИР-2» предназначается для
определения и идентификации
взрывоопасных материалов по их
микроколичествам, находящихся на разных
поверхностях: одежда, ладонях, упаковках,
коробках, в посылках и в других предметах.

19.

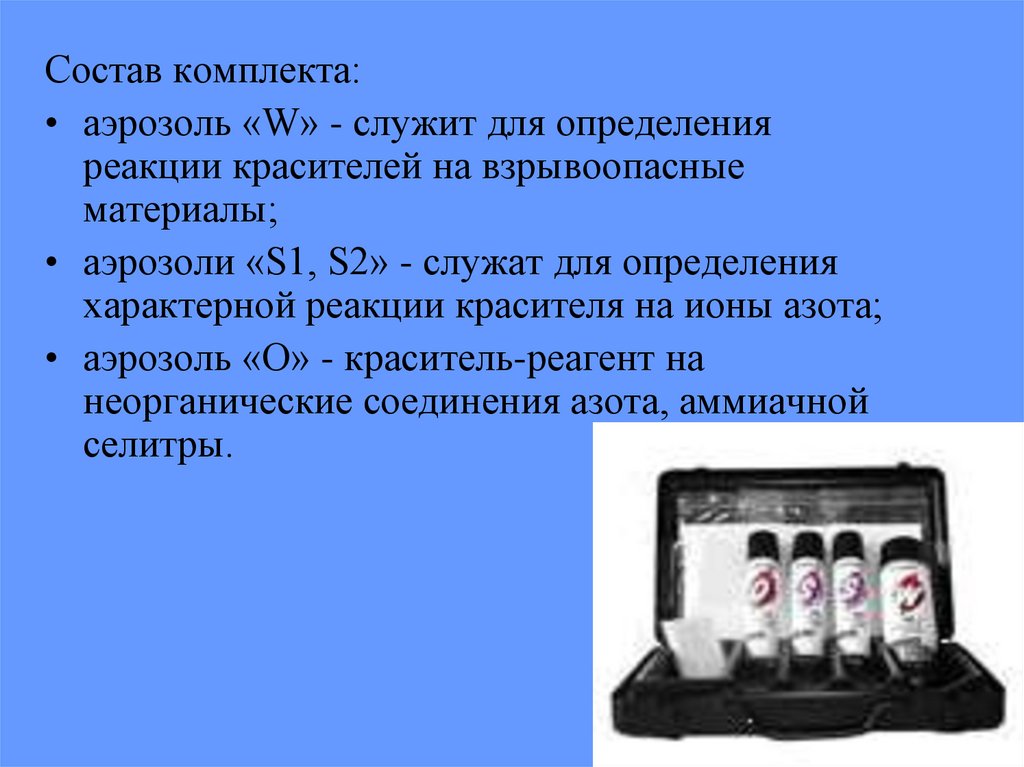

Состав комплекта:
• аэрозоль «W» - служит для определения
реакции красителей на взрывоопасные
материалы;
• аэрозоли «S1, S2» - служат для определения
характерной реакции красителя на ионы азота;
• аэрозоль «О» - краситель-реагент на
неорганические соединения азота, аммиачной
селитры.

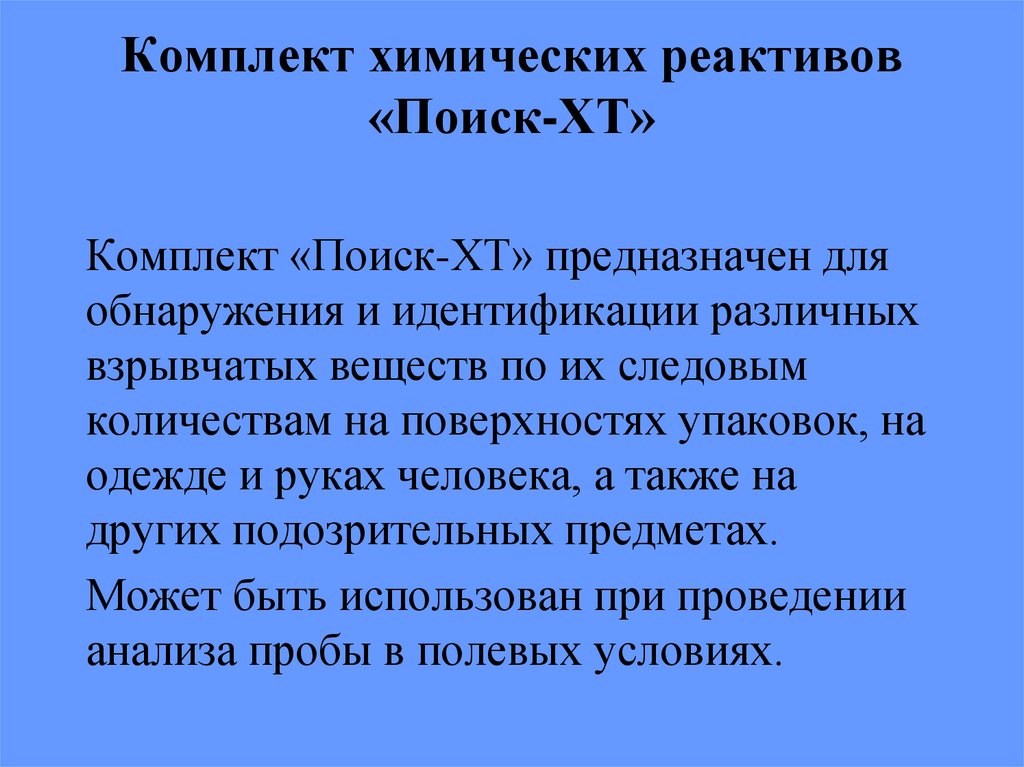

20. Комплект химических реактивов «Поиск-ХТ»

Комплект «Поиск-ХТ» предназначен для
обнаружения и идентификации различных
взрывчатых веществ по их следовым
количествам на поверхностях упаковок, на
одежде и руках человека, а также на
других подозрительных предметах.
Может быть использован при проведении
анализа пробы в полевых условиях.

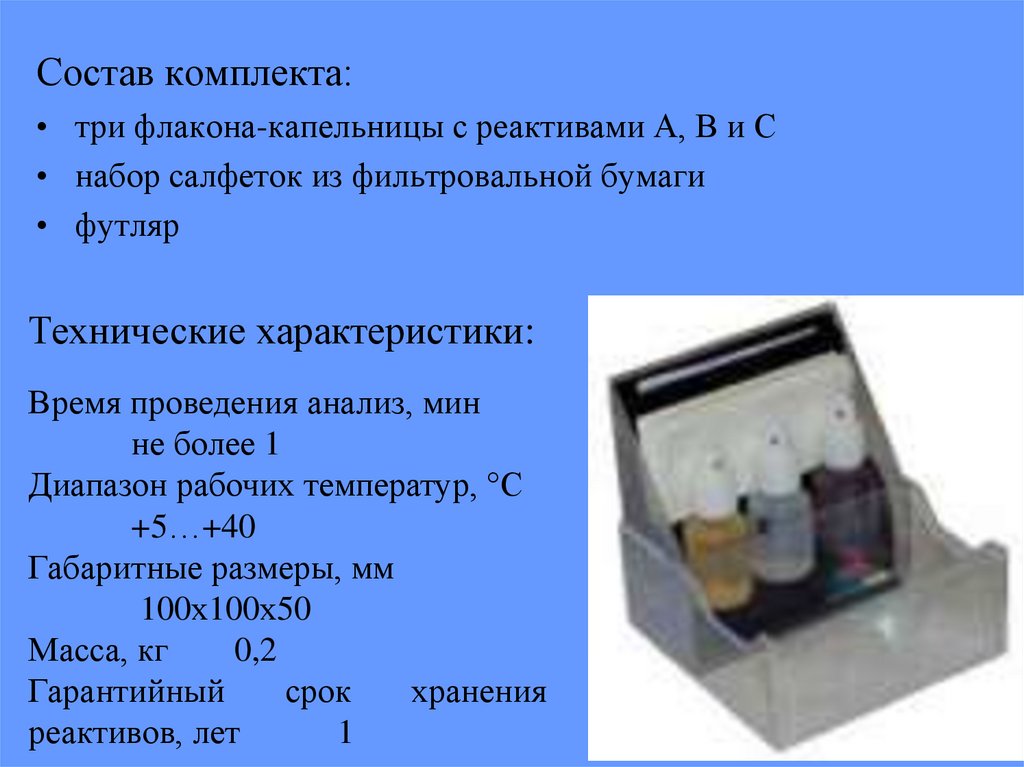

21.

Состав комплекта:
• три флакона-капельницы с реактивами А, В и С
• набор салфеток из фильтровальной бумаги
• футляр
Технические характеристики:
Время проведения анализ, мин
не более 1
Диапазон рабочих температур, °С
+5…+40
Габаритные размеры, мм
100х100х50
Масса, кг
0,2
Гарантийный
срок
хранения
реактивов, лет
1

22.

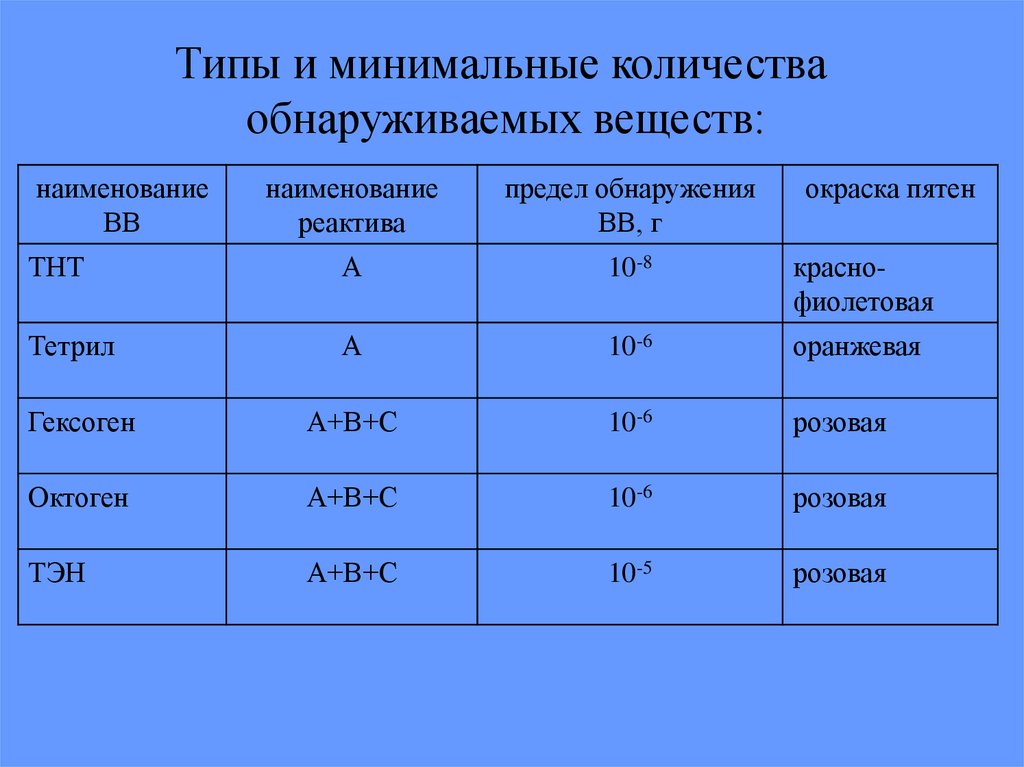

Типы и минимальные количества
обнаруживаемых веществ:
наименование
ВВ
наименование
реактива
предел обнаружения
ВВ, г
окраска пятен
ТНТ
А
10-8
краснофиолетовая
Тетрил
А
10-6
оранжевая
Гексоген
А+В+С
10-6
розовая
Октоген
А+В+С
10-6
розовая
ТЭН
А+В+С
10-5
розовая

23. 2 учебный вопрос

ПОРЯДОК ПРИМЕНЕНИЯ

24. ИЗДЕЛИЕ «ВИРАЖ-ВВ»

Способ применения индикаторов для взрывчатых
веществ
1. Обтереть салфеткой исследуемый объект.
2. Нанести 1-2 капли реактива А на загрязненную
салфетку
При красно-фиолетовом окрасе
- тротил,
динитротолуол
3. При отсутствии окраса нанести реактив В, и сразу
реактив С
При оранжевом окрасе
- тетрил
При розовом окрасе
- гексоген, октоген,
ТЭН или нитроглицерин
Проверка наличия следов ВВ осуществляется
путем взаимодействия перенесенных на
фильтровальную бумагу микрочастиц ВВ
(после протирки исследуемого объекта) с 1-2
каплями индикаторов.
В случае наличия следов ВВ в течение одной
минуты происходит окрашивание
индикаторов.

25.

• Цветовая реакция на наиболее распространенные
следы веществ бытового назначения (сахар, чай, кофе,
водка, машинное масло, мыло хозяйственное,
парфюмерия, ацетон, клей и т.п.) отсутствует.
• Так как при температуре ниже 0 0С индикаторы
замерзают, то перед использованием их выдерживают
при комнатной температуре до полного оттаивания,
причем своих свойств они не теряют.
• Возможно незначительное окрашивание чистой
тестовой фильтровальной бумаги с нанесенными
индикаторами при длительном нахождении на воздухе
в связи с высокой чувствительностью реактивов.

26. ИЗДЕЛИЕ «ВИРАЖ-ВВПС»

Способ применения индикаторов для взрывчатых
веществ
1. Обтереть салфеткой исследуемый объект.
Проверка наличия
следов ВВ
2. Нанести 1-2 капли реактива А на загрязненную
осуществляется
салфетку
аналогично «Вираж-ВВ»
При красно-фиолетовом окрасе
- тротил,
динитротолуол
3. При отсутствии окраса нанести реактив В, и сразу
реактив С
При оранжевом окрасе
- тетрил
При розовом окрасе
- гексоген, октоген,
ТЭН или нитроглицерин
4. При отсутствии окраса нанести индикатор D и сразу C
При розовом окрасе
- селитра
5. При отсутствии окраса нанести индикатор Е и сразу В
При синем окрасе
- пероксид

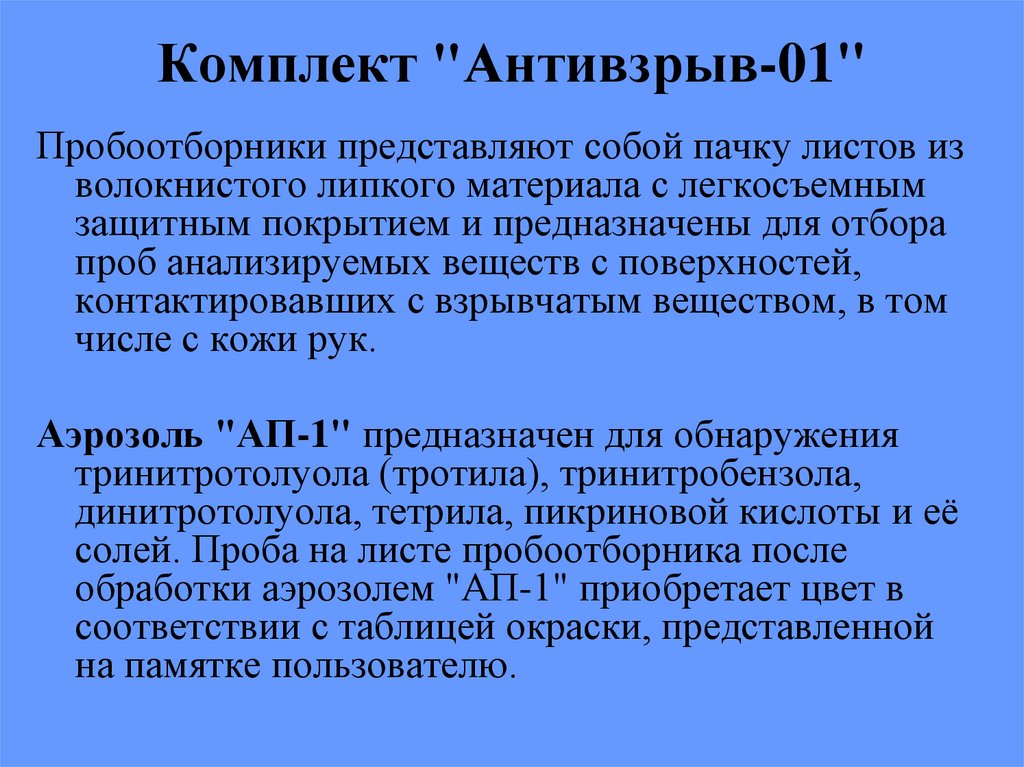

27. Комплект "Антивзрыв-01"

Комплект "Антивзрыв-01"
Пробоотборники представляют собой пачку листов из
волокнистого липкого материала с легкосъемным
защитным покрытием и предназначены для отбора
проб анализируемых веществ с поверхностей,
контактировавших с взрывчатым веществом, в том
числе с кожи рук.
Аэрозоль "АП-1" предназначен для обнаружения
тринитротолуола (тротила), тринитробензола,
динитротолуола, тетрила, пикриновой кислоты и её
солей. Проба на листе пробоотборника после
обработки аэрозолем "АП-1" приобретает цвет в
соответствии с таблицей окраски, представленной
на памятке пользователю.

28.

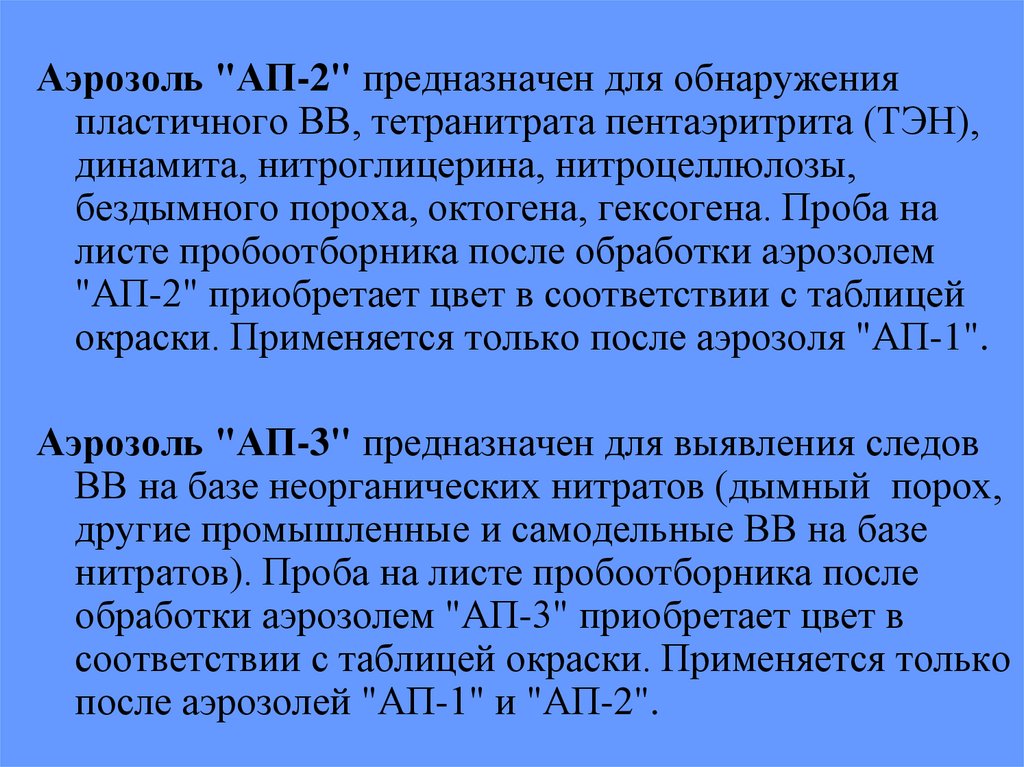

Аэрозоль "АП-2" предназначен для обнаружения
пластичного ВВ, тетранитрата пентаэритрита (ТЭН),
динамита, нитроглицерина, нитроцеллюлозы,
бездымного пороха, октогена, гексогена. Проба на
листе пробоотборника после обработки аэрозолем
"АП-2" приобретает цвет в соответствии с таблицей
окраски. Применяется только после аэрозоля "АП-1".
Аэрозоль "АП-3" предназначен для выявления следов
ВВ на базе неорганических нитратов (дымный порох,
другие промышленные и самодельные ВВ на базе
нитратов). Проба на листе пробоотборника после
обработки аэрозолем "АП-3" приобретает цвет в
соответствии с таблицей окраски. Применяется только
после аэрозолей "АП-1" и "АП-2".

29.

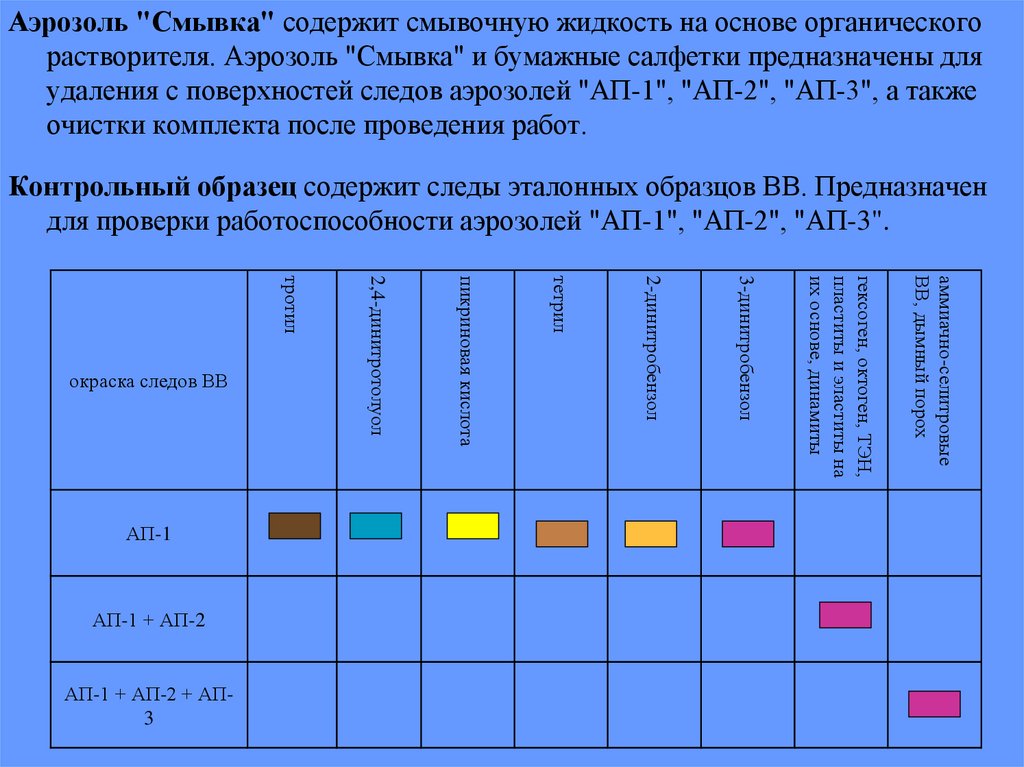

Аэрозоль "Смывка" содержит смывочную жидкость на основе органического
растворителя. Аэрозоль "Смывка" и бумажные салфетки предназначены для
удаления с поверхностей следов аэрозолей "АП-1", "АП-2", "АП-3", а также
очистки комплекта после проведения работ.
Контрольный образец содержит следы эталонных образцов ВВ. Предназначен
для проверки работоспособности аэрозолей "АП-1", "АП-2", "АП-3".
аммиачно-селитровые
ВВ, дымный порох
гексоген, октоген, ТЭН,
пластиты и эластиты на
их основе, динамиты
3-динитробензол
2-динитробензол
АП-1 + АП-2 + АП3
тетрил
АП-1 + АП-2
пикриновая кислота
АП-1
2,4-динитротолуол
тротил
окраска следов ВВ

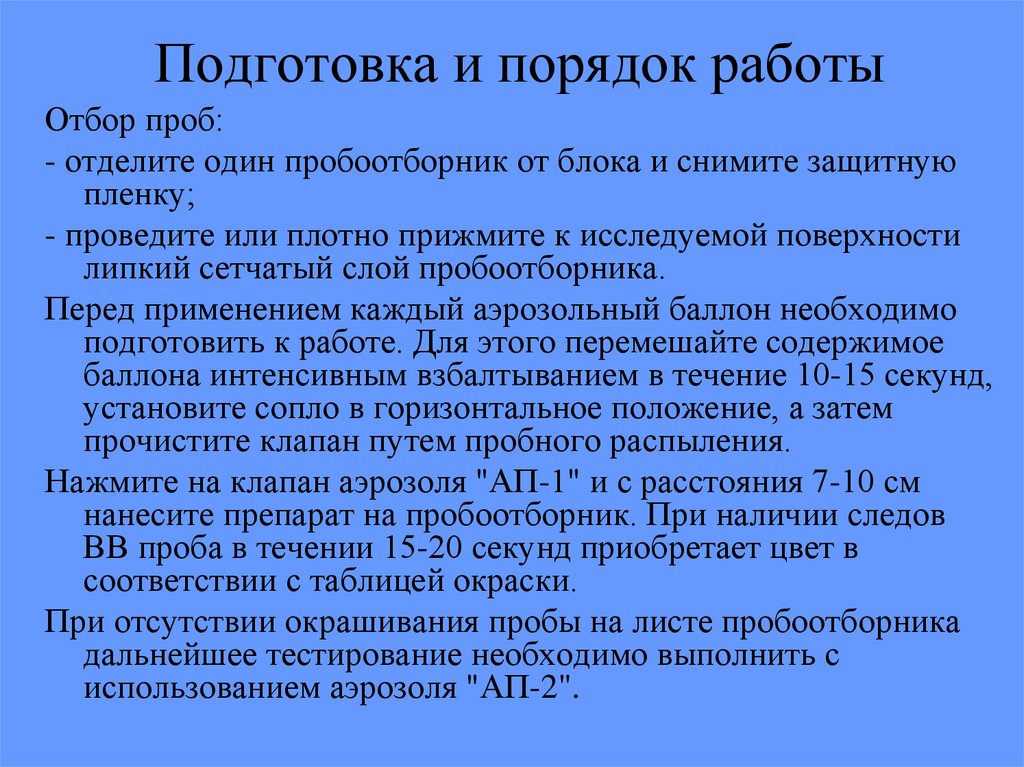

30. Подготовка и порядок работы

Отбор проб:
- отделите один пробоотборник от блока и снимите защитную
пленку;
- проведите или плотно прижмите к исследуемой поверхности
липкий сетчатый слой пробоотборника.
Перед применением каждый аэрозольный баллон необходимо
подготовить к работе. Для этого перемешайте содержимое
баллона интенсивным взбалтыванием в течение 10-15 секунд,
установите сопло в горизонтальное положение, а затем
прочистите клапан путем пробного распыления.
Нажмите на клапан аэрозоля "АП-1" и с расстояния 7-10 см
нанесите препарат на пробоотборник. При наличии следов
ВВ проба в течении 15-20 секунд приобретает цвет в
соответствии с таблицей окраски.
При отсутствии окрашивания пробы на листе пробоотборника
дальнейшее тестирование необходимо выполнить с
использованием аэрозоля "АП-2".

31.

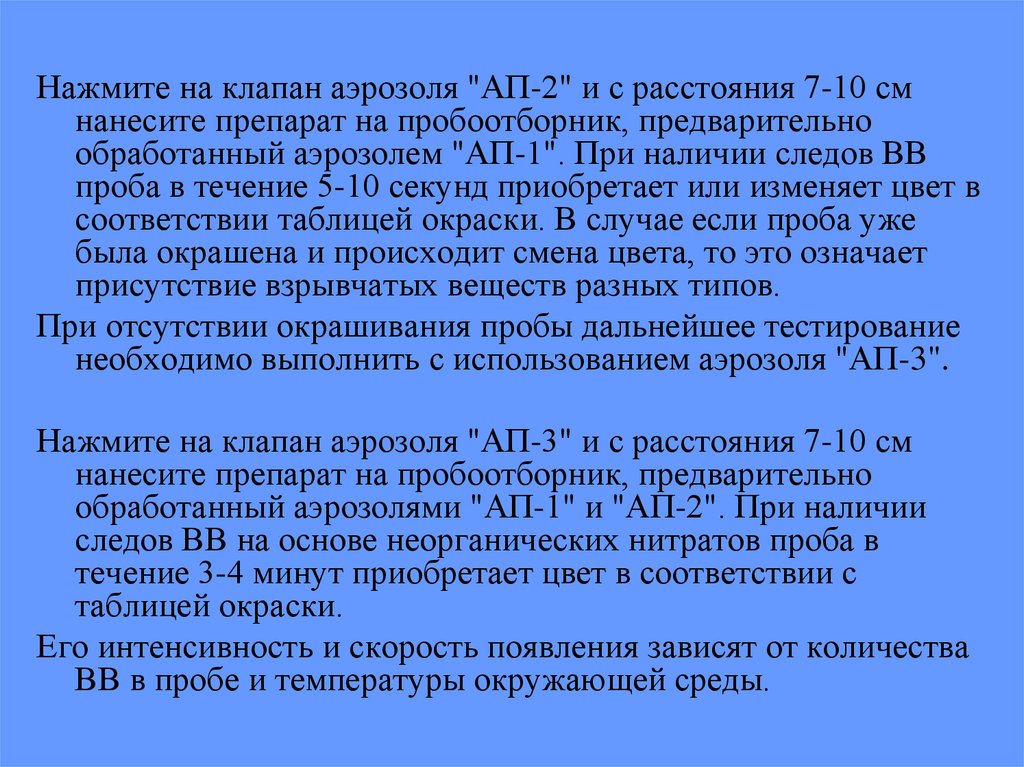

Нажмите на клапан аэрозоля "АП-2" и с расстояния 7-10 см
нанесите препарат на пробоотборник, предварительно
обработанный аэрозолем "АП-1". При наличии следов ВВ
проба в течение 5-10 секунд приобретает или изменяет цвет в
соответствии таблицей окраски. В случае если проба уже
была окрашена и происходит смена цвета, то это означает
присутствие взрывчатых веществ разных типов.
При отсутствии окрашивания пробы дальнейшее тестирование
необходимо выполнить с использованием аэрозоля "АП-3".
Нажмите на клапан аэрозоля "АП-3" и с расстояния 7-10 см
нанесите препарат на пробоотборник, предварительно
обработанный аэрозолями "АП-1" и "АП-2". При наличии
следов ВВ на основе неорганических нитратов проба в
течение 3-4 минут приобретает цвет в соответствии с
таблицей окраски.
Его интенсивность и скорость появления зависят от количества
ВВ в пробе и температуры окружающей среды.

32.

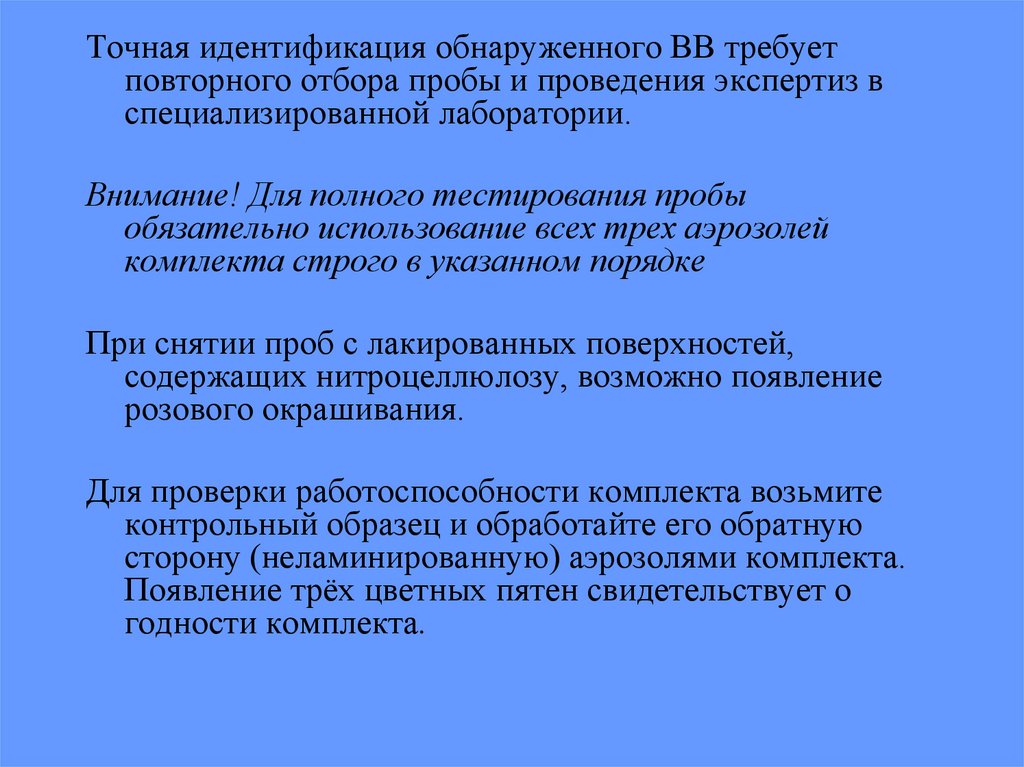

Точная идентификация обнаруженного ВВ требует
повторного отбора пробы и проведения экспертиз в
специализированной лаборатории.
Внимание! Для полного тестирования пробы
обязательно использование всех трех аэрозолей
комплекта строго в указанном порядке
При снятии проб с лакированных поверхностей,
содержащих нитроцеллюлозу, возможно появление
розового окрашивания.
Для проверки работоспособности комплекта возьмите
контрольный образец и обработайте его обратную
сторону (неламинированную) аэрозолями комплекта.
Появление трёх цветных пятен свидетельствует о
годности комплекта.

33. 3 учебный вопрос

МЕРЫ БЕЗОПАСНОСТИ

34.

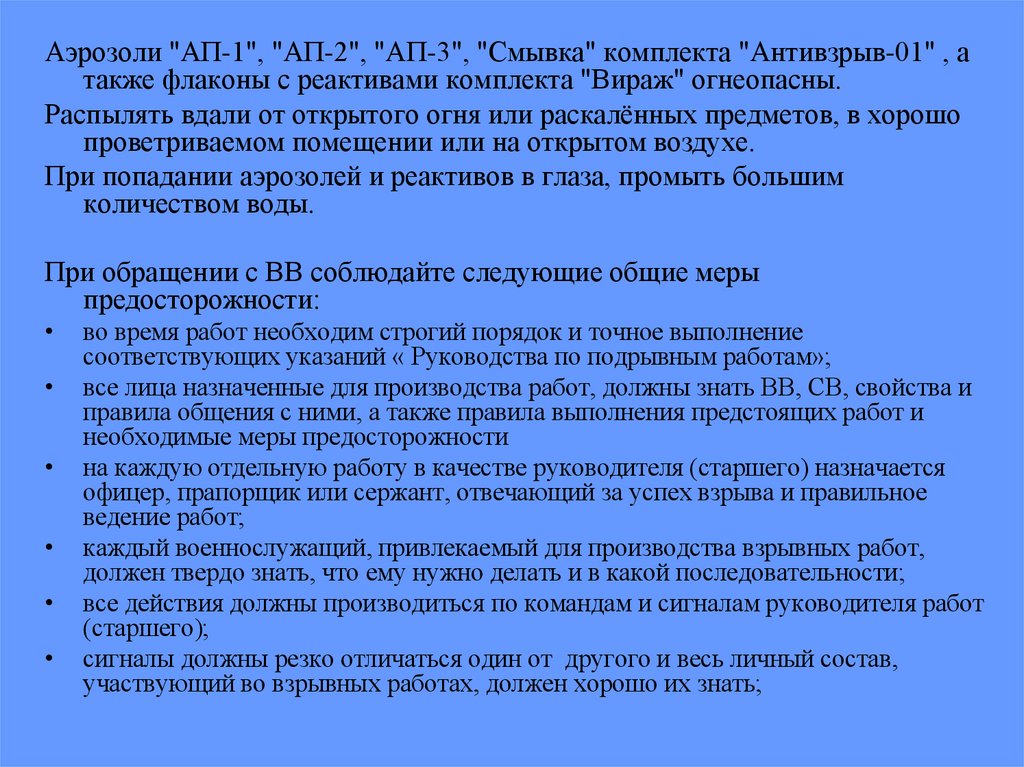

Аэрозоли "АП-1", "АП-2", "АП-3", "Смывка" комплекта "Антивзрыв-01" , а
также флаконы с реактивами комплекта "Вираж" огнеопасны.
Распылять вдали от открытого огня или раскалённых предметов, в хорошо
проветриваемом помещении или на открытом воздухе.
При попадании аэрозолей и реактивов в глаза, промыть большим
количеством воды.
При обращении с ВВ соблюдайте следующие общие меры
предосторожности:
во время работ необходим строгий порядок и точное выполнение
соответствующих указаний « Руководства по подрывным работам»;
все лица назначенные для производства работ, должны знать ВВ, СВ, свойства и
правила общения с ними, а также правила выполнения предстоящих работ и
необходимые меры предосторожности
на каждую отдельную работу в качестве руководителя (старшего) назначается
офицер, прапорщик или сержант, отвечающий за успех взрыва и правильное
ведение работ;
каждый военнослужащий, привлекаемый для производства взрывных работ,
должен твердо знать, что ему нужно делать и в какой последовательности;
все действия должны производиться по командам и сигналам руководителя работ
(старшего);
сигналы должны резко отличаться один от другого и весь личный состав,
участвующий во взрывных работах, должен хорошо их знать;

35.

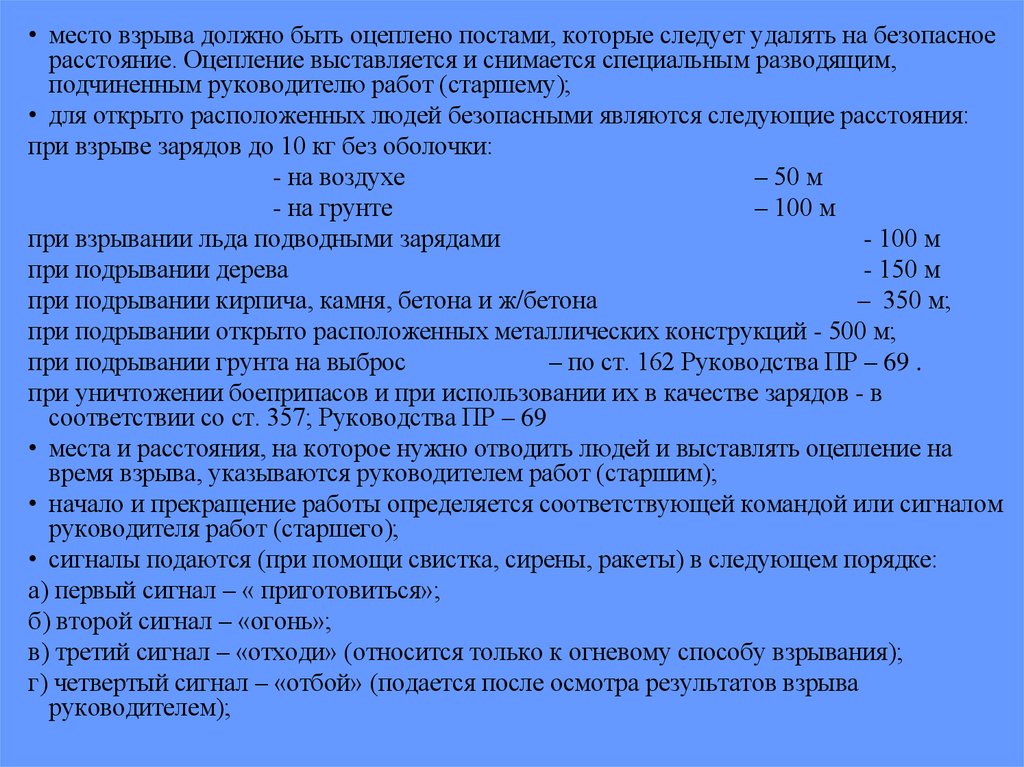

• место взрыва должно быть оцеплено постами, которые следует удалять на безопасное
расстояние. Оцепление выставляется и снимается специальным разводящим,
подчиненным руководителю работ (старшему);
• для открыто расположенных людей безопасными являются следующие расстояния:
при взрыве зарядов до 10 кг без оболочки:
- на воздухе
– 50 м
- на грунте
– 100 м
при взрывании льда подводными зарядами
- 100 м
при подрывании дерева
- 150 м
при подрывании кирпича, камня, бетона и ж/бетона
– 350 м;
при подрывании открыто расположенных металлических конструкций - 500 м;
при подрывании грунта на выброс
– по ст. 162 Руководства ПР – 69 .
при уничтожении боеприпасов и при использовании их в качестве зарядов - в
соответствии со ст. 357; Руководства ПР – 69
• места и расстояния, на которое нужно отводить людей и выставлять оцепление на
время взрыва, указываются руководителем работ (старшим);
• начало и прекращение работы определяется соответствующей командой или сигналом
руководителя работ (старшего);
• сигналы подаются (при помощи свистка, сирены, ракеты) в следующем порядке:
а) первый сигнал – « приготовиться»;
б) второй сигнал – «огонь»;
в) третий сигнал – «отходи» (относится только к огневому способу взрывания);
г) четвертый сигнал – «отбой» (подается после осмотра результатов взрыва
руководителем);

36.

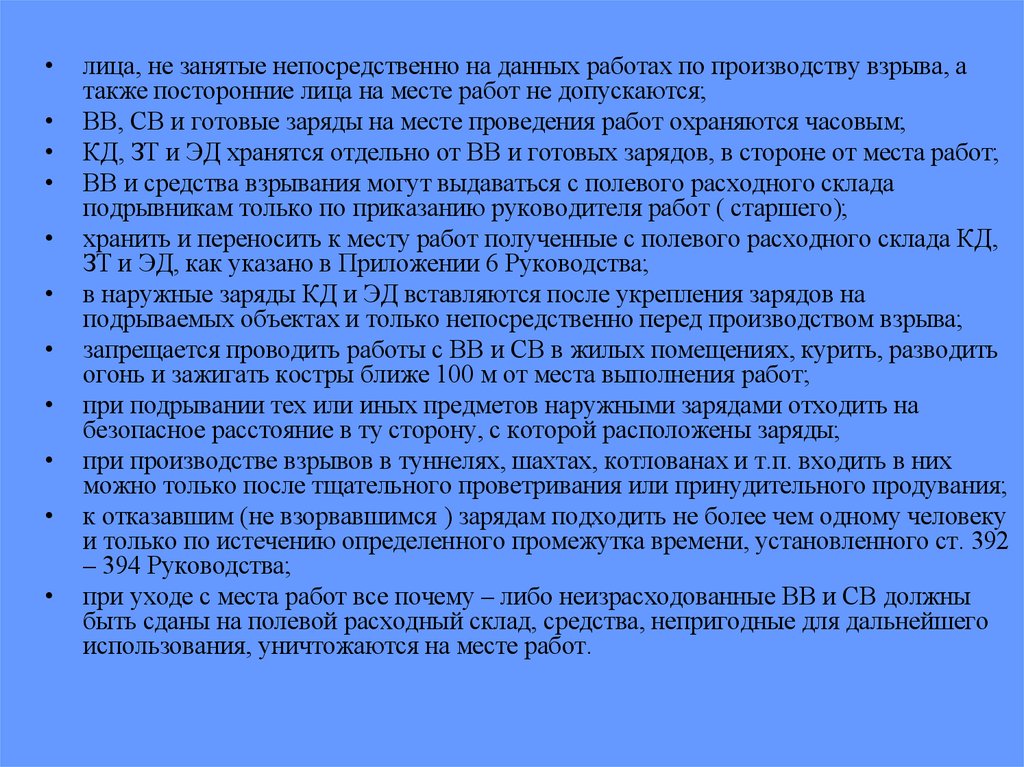

лица, не занятые непосредственно на данных работах по производству взрыва, а
также посторонние лица на месте работ не допускаются;
ВВ, СВ и готовые заряды на месте проведения работ охраняются часовым;
КД, ЗТ и ЭД хранятся отдельно от ВВ и готовых зарядов, в стороне от места работ;
ВВ и средства взрывания могут выдаваться с полевого расходного склада
подрывникам только по приказанию руководителя работ ( старшего);
хранить и переносить к месту работ полученные с полевого расходного склада КД,
ЗТ и ЭД, как указано в Приложении 6 Руководства;
в наружные заряды КД и ЭД вставляются после укрепления зарядов на
подрываемых объектах и только непосредственно перед производством взрыва;
запрещается проводить работы с ВВ и СВ в жилых помещениях, курить, разводить
огонь и зажигать костры ближе 100 м от места выполнения работ;
при подрывании тех или иных предметов наружными зарядами отходить на
безопасное расстояние в ту сторону, с которой расположены заряды;
при производстве взрывов в туннелях, шахтах, котлованах и т.п. входить в них
можно только после тщательного проветривания или принудительного продувания;
к отказавшим (не взорвавшимся ) зарядам подходить не более чем одному человеку
и только по истечению определенного промежутка времени, установленного ст. 392
– 394 Руководства;
при уходе с места работ все почему – либо неизрасходованные ВВ и СВ должны
быть сданы на полевой расходный склад, средства, непригодные для дальнейшего
использования, уничтожаются на месте работ.
