Техническое обслуживание и подготовка оружия ( вооружения) к стрельбе

1.

Военный учебный центр
при Национальном исследовательском университете
«Высшая школа экономики»
ТЕМА 6:«Техническое обслуживание и подготовка
оружия ( вооружения) к стрельбе »
ЗАНЯТИЕ 1. «ПРОВЕРКА БОЯ И ПРИВЕДЕНИЕ СТРЕЛКОВОГО ОРУЖИЯ К
НОРМАЛЬНОМУ БОЮ».

2.

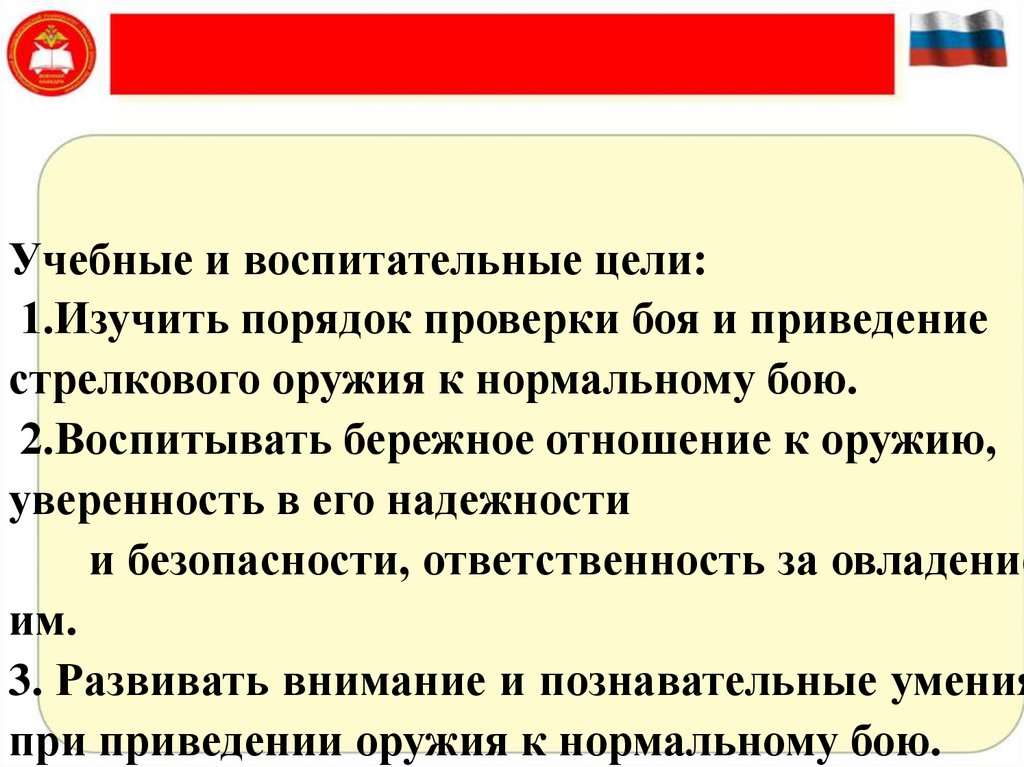

Учебные и воспитательные цели:
1.Изучить порядок проверки боя и приведение
стрелкового оружия к нормальному бою.
2.Воспитывать бережное отношение к оружию,
уверенность в его надежности
и безопасности, ответственность за овладение
им.
3. Развивать внимание и познавательные умения
при приведении оружия к нормальному бою.

3.

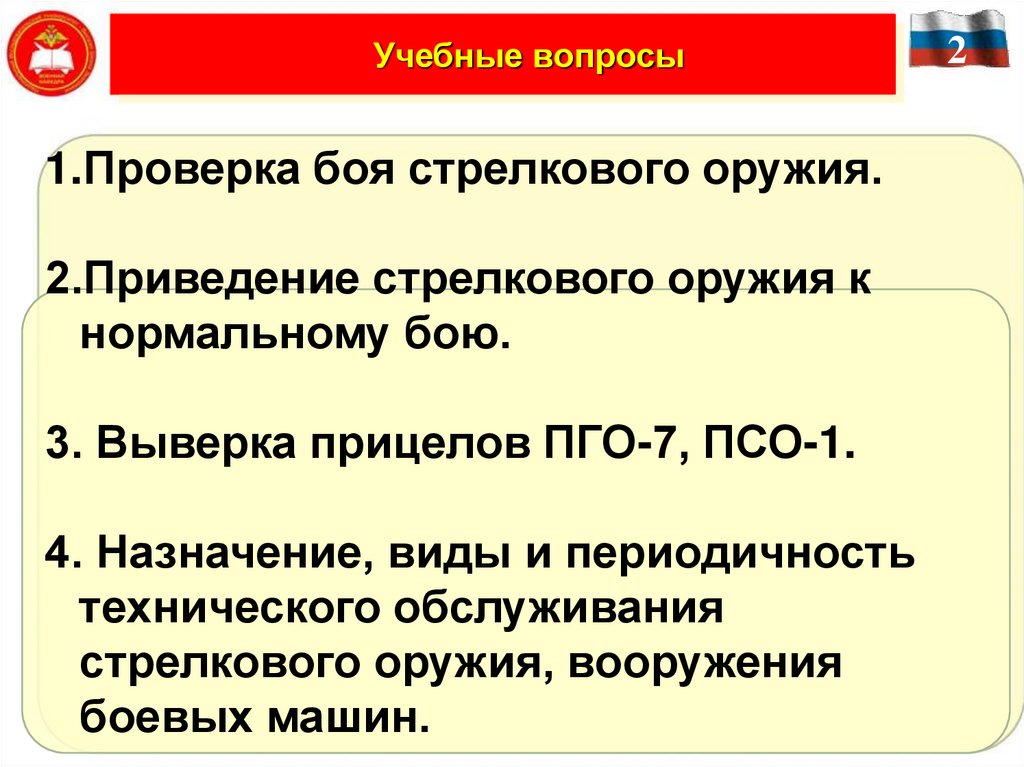

Учебные вопросы
1.Проверка боя стрелкового оружия.
2.Приведение стрелкового оружия к
нормальному бою.
3. Выверка прицелов ПГО-7, ПСО-1.
4. Назначение, виды и периодичность
технического обслуживания
стрелкового оружия, вооружения
боевых машин.
2

4.

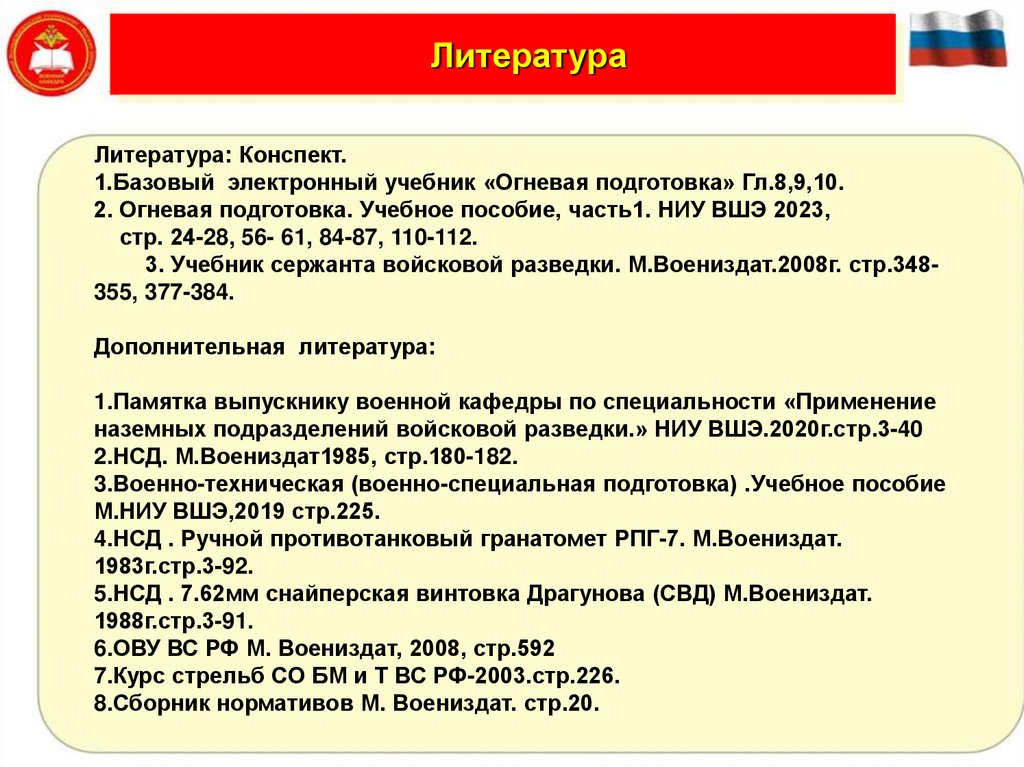

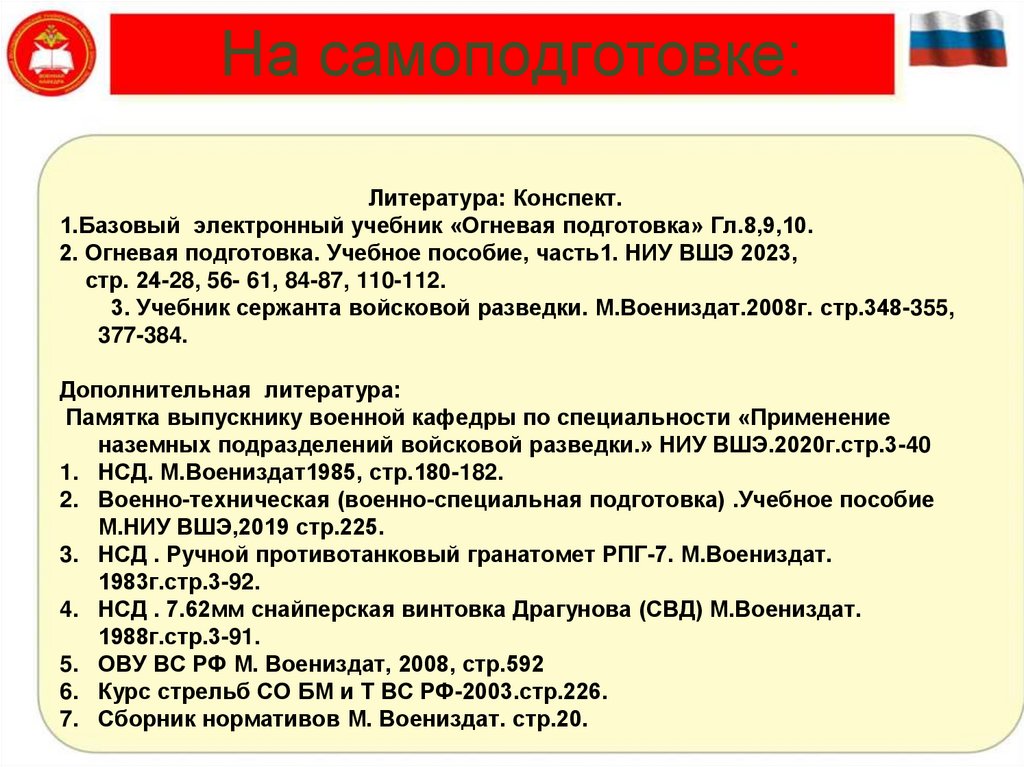

Литература
Литература: Конспект.
1.Базовый электронный учебник «Огневая подготовка» Гл.8,9,10.
2. Огневая подготовка. Учебное пособие, часть1. НИУ ВШЭ 2023,
стр. 24-28, 56- 61, 84-87, 110-112.
3. Учебник сержанта войсковой разведки. М.Воениздат.2008г. стр.348355, 377-384.
Дополнительная литература:
1.Памятка выпускнику военной кафедры по специальности «Применение
наземных подразделений войсковой разведки.» НИУ ВШЭ.2020г.стр.3-40
2.НСД. М.Воениздат1985, стр.180-182.
3.Военно-техническая (военно-специальная подготовка) .Учебное пособие
М.НИУ ВШЭ,2019 стр.225.
4.НСД . Ручной противотанковый гранатомет РПГ-7. М.Воениздат.
1983г.стр.3-92.
5.НСД . 7.62мм снайперская винтовка Драгунова (СВД) М.Воениздат.
1988г.стр.3-91.
6.ОВУ ВС РФ М. Воениздат, 2008, стр.592
7.Курс стрельб СО БМ и Т ВС РФ-2003.стр.226.
8.Сборник нормативов М. Воениздат. стр.20.

5.

Проверочная, выверочная мишени
3
Проверочная мишень представляет собой лист
плотной бумаги с наличием на нём контрольной точки
(КТ), контрольных линий и габаритов кучности для
образцов оружия.
Проверочная мишень предназначена для обеспечения
получения положений пробоин пуль и определения
средней точки попадания (СТП), при отстреле
контрольных одиночных выстрелов или очередей.
Используется при проверке боя и приведению оружия к
нормальному бою всех образцов стрелкового оружия.

6.

Выверочная мишень представляет собой
лист плотной бумаги или картона размерами
1х1 метр с наличием на нём знаков (точек
наводки) прицела и ствола оружия.
4

7.

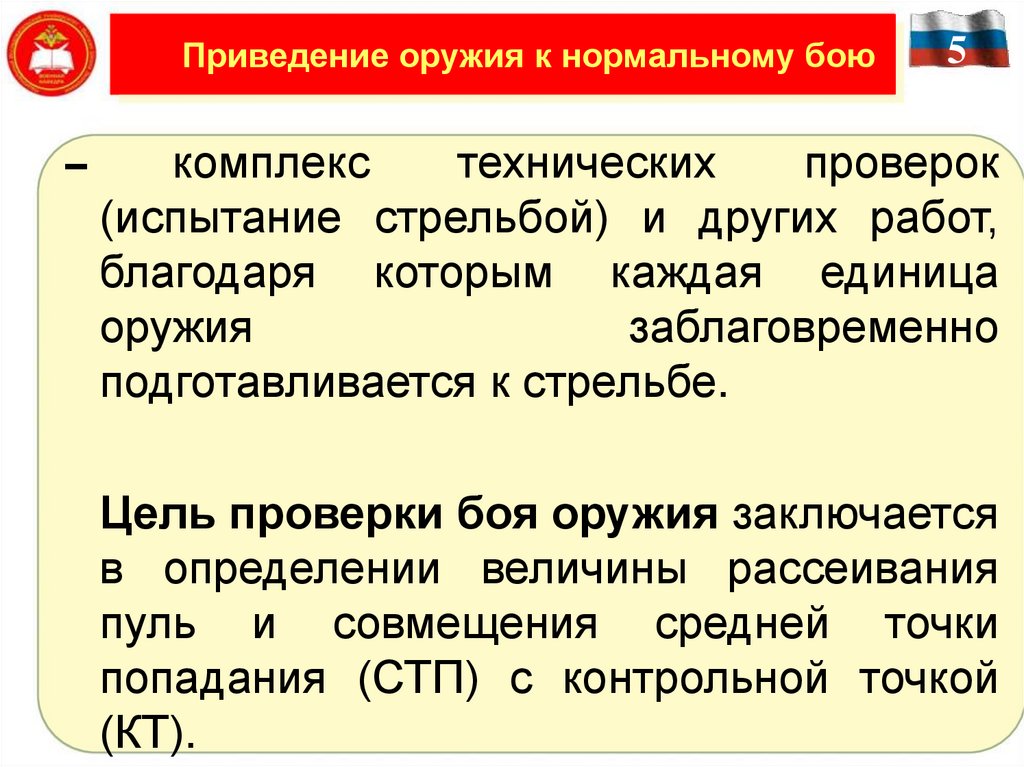

Приведение оружия к нормальному бою
–
5
комплекс
технических
проверок
(испытание стрельбой) и других работ,
благодаря которым каждая единица
оружия
заблаговременно
подготавливается к стрельбе.
Цель проверки боя оружия заключается
в определении величины рассеивания
пуль и совмещения средней точки
попадания (СТП) с контрольной точкой
(КТ).

8.

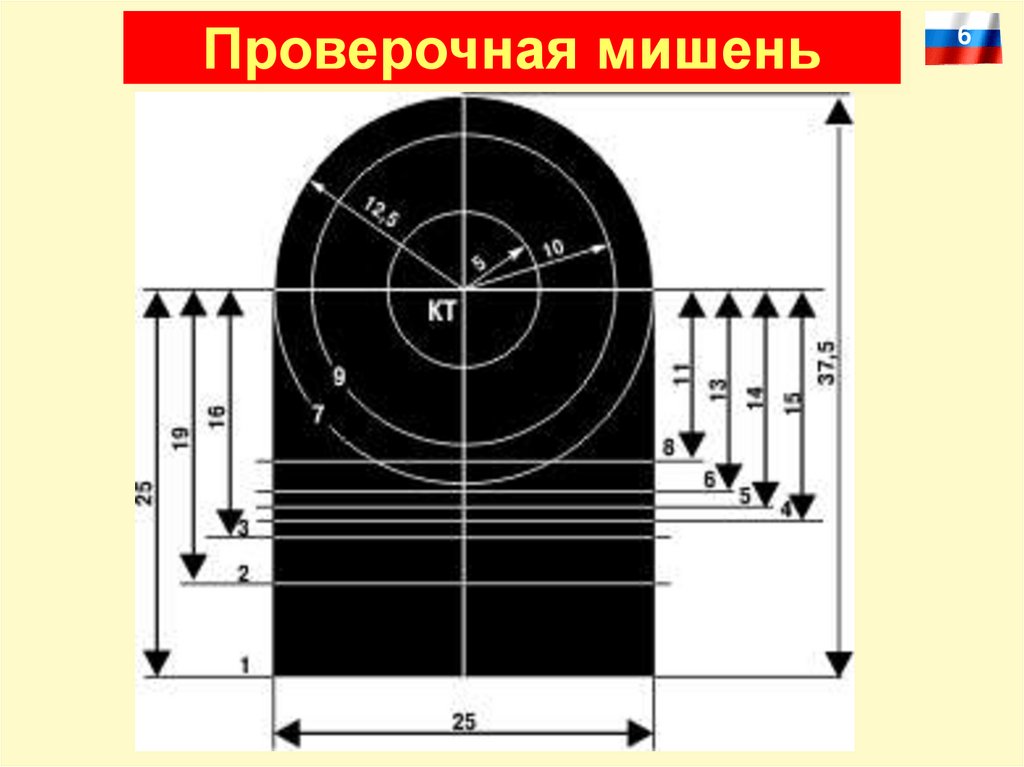

Проверочная мишень
6

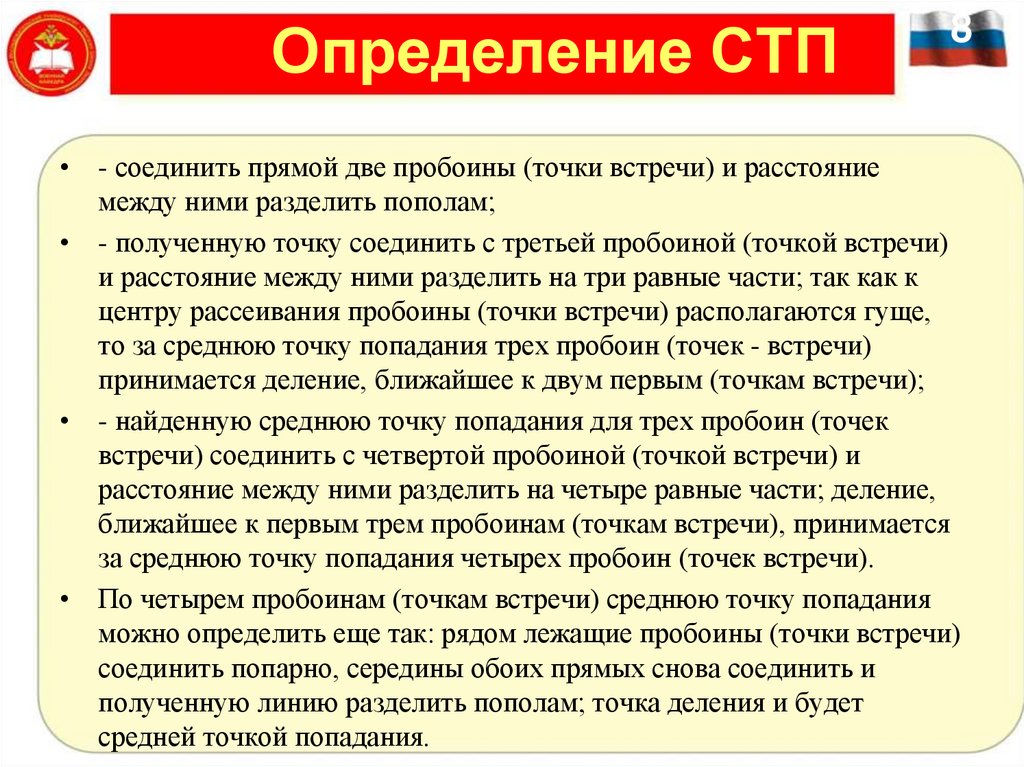

9. Определение СТП

8
• - соединить прямой две пробоины (точки встречи) и расстояние
между ними разделить пополам;
• - полученную точку соединить с третьей пробоиной (точкой встречи)
и расстояние между ними разделить на три равные части; так как к
центру рассеивания пробоины (точки встречи) располагаются гуще,
то за среднюю точку попадания трех пробоин (точек - встречи)
принимается деление, ближайшее к двум первым (точкам встречи);
• - найденную среднюю точку попадания для трех пробоин (точек
встречи) соединить с четвертой пробоиной (точкой встречи) и
расстояние между ними разделить на четыре равные части; деление,
ближайшее к первым трем пробоинам (точкам встречи), принимается
за среднюю точку попадания четырех пробоин (точек встречи).
• По четырем пробоинам (точкам встречи) среднюю точку попадания
можно определить еще так: рядом лежащие пробоины (точки встречи)
соединить попарно, середины обоих прямых снова соединить и
полученную линию разделить пополам; точка деления и будет
средней точкой попадания.

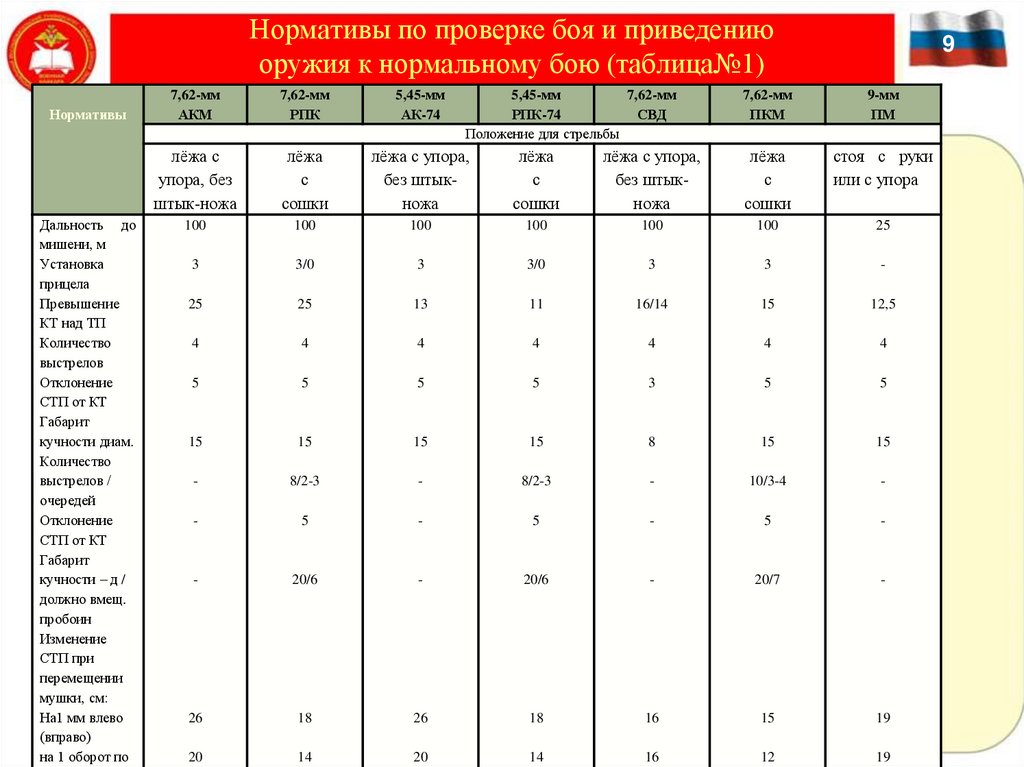

10. Нормативы по проверке боя и приведению оружия к нормальному бою (таблица№1)

Нормативы
Дальность до
мишени, м
Установка
прицела
Превышение
КТ над ТП
Количество
выстрелов
Отклонение
СТП от КТ
Габарит
кучности диам.
Количество
выстрелов /
очередей
Отклонение
СТП от КТ
Габарит
кучности – д /
должно вмещ.
пробоин
Изменение
СТП при
перемещении
мушки, см:
На1 мм влево
(вправо)
на 1 оборот по
7,62-мм
АКМ
7,62-мм
РПК
5,45-мм
АК-74
5,45-мм
7,62-мм
РПК-74
СВД
Положение для стрельбы
лёжа с
упора, без
штык-ножа
лёжа
с
сошки
лёжа с упора,
без штыкножа
лёжа
с
сошки
100
100
100
3
3/0
25
9
7,62-мм
ПКМ
9-мм
ПМ
лёжа с упора,
без штыкножа
лёжа
с
сошки
стоя с руки
или с упора
100
100
100
25
3
3/0
3
3
-
25
13
11
16/14
15
12,5
4
4
4
4
4
4
4
5
5
5
5
3
5
5
15
15
15
15
8
15
15
-
8/2-3
-
8/2-3
-
10/3-4
-
-
5
-
5
-
5
-
-
20/6
-
20/6
-
20/7
-
26
18
26
18
16
15
19
20
14
20
14
16
12
19

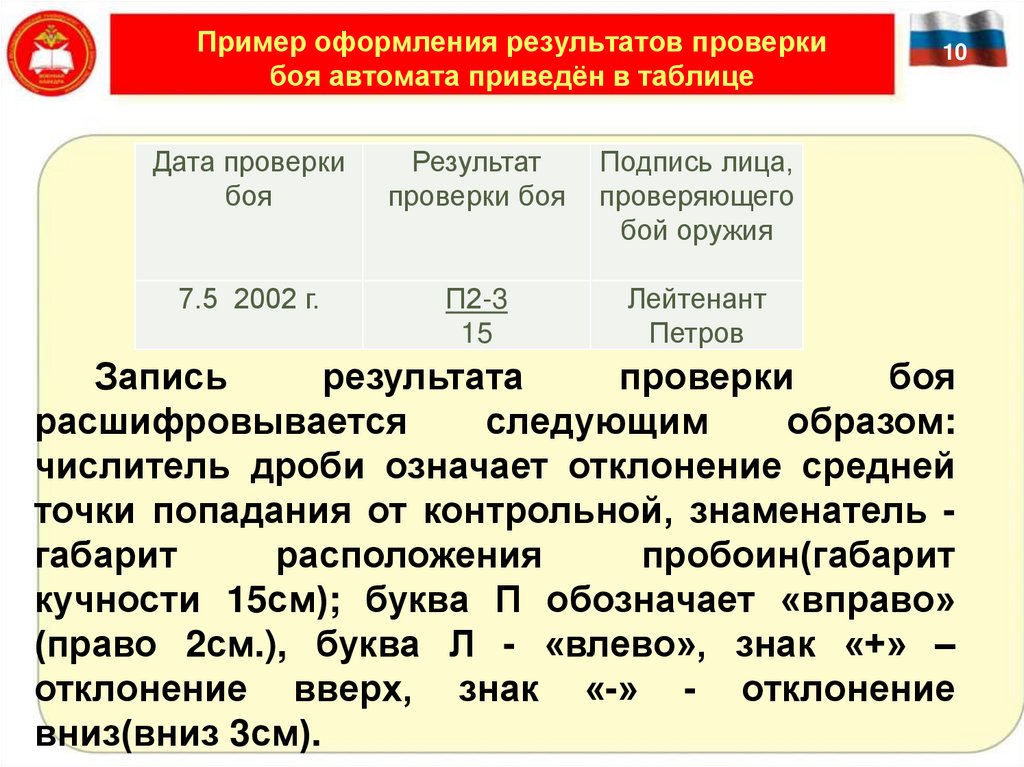

11. Пример оформления результатов проверки боя автомата приведён в таблице

Дата проверки
боя
Результат
проверки боя
Подпись лица,
проверяющего
бой оружия
7.5 2002 г.
П2-3
15
Лейтенант
Петров
10
Запись
результата
проверки
боя
расшифровывается
следующим
образом:
числитель дроби означает отклонение средней
точки попадания от контрольной, знаменатель габарит
расположения
пробоин(габарит
кучности 15см); буква П обозначает «вправо»
(право 2см.), буква Л - «влево», знак «+» –
отклонение вверх, знак «-» - отклонение
вниз(вниз 3см).

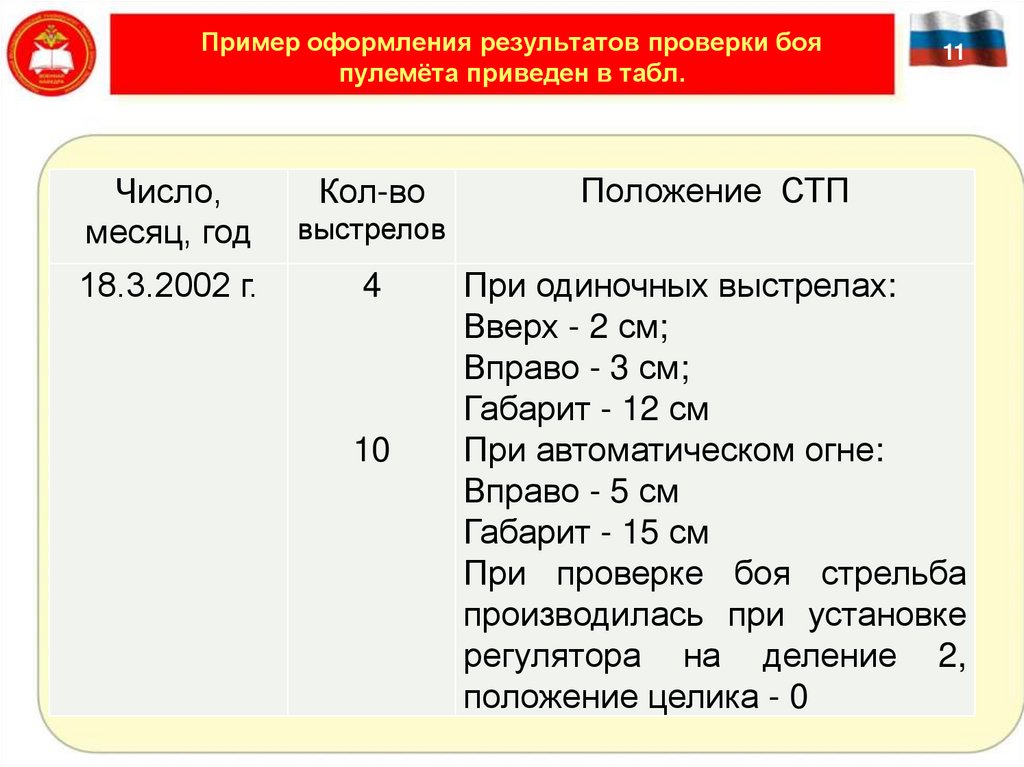

12. Пример оформления результатов проверки боя пулемёта приведен в табл.

Число,
месяц, год
Кол-во
выстрелов
18.3.2002 г.
4
10
11
Положение СТП
При одиночных выстрелах:
Вверх - 2 см;
Вправо - 3 см;
Габарит - 12 см
При автоматическом огне:
Вправо - 5 см
Габарит - 15 см
При проверке боя стрельба
производилась при установке
регулятора на деление 2,
положение целика - 0

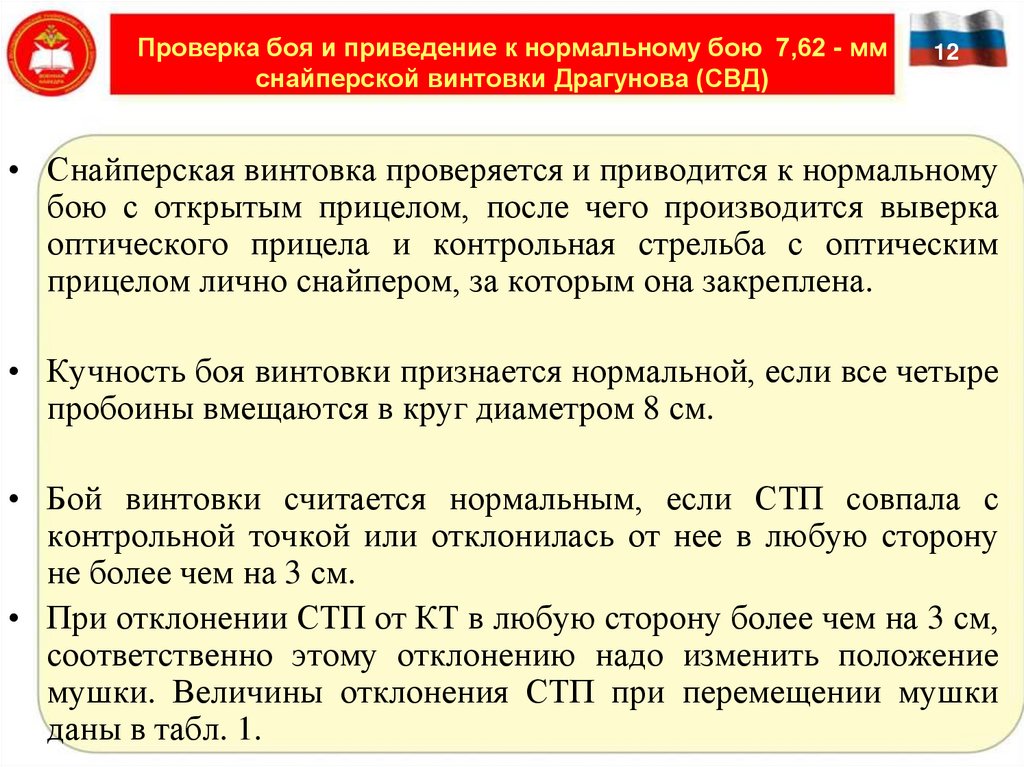

13. Проверка боя и приведение к нормальному бою 7,62 - мм снайперской винтовки Драгунова (СВД)

12
• Снайперская винтовка проверяется и приводится к нормальному
бою с открытым прицелом, после чего производится выверка
оптического прицела и контрольная стрельба с оптическим
прицелом лично снайпером, за которым она закреплена.
• Кучность боя винтовки признается нормальной, если все четыре
пробоины вмещаются в круг диаметром 8 см.
• Бой винтовки считается нормальным, если СТП совпала с
контрольной точкой или отклонилась от нее в любую сторону
не более чем на 3 см.
• При отклонении СТП от КТ в любую сторону более чем на 3 см,
соответственно этому отклонению надо изменить положение
мушки. Величины отклонения СТП при перемещении мушки
даны в табл. 1.

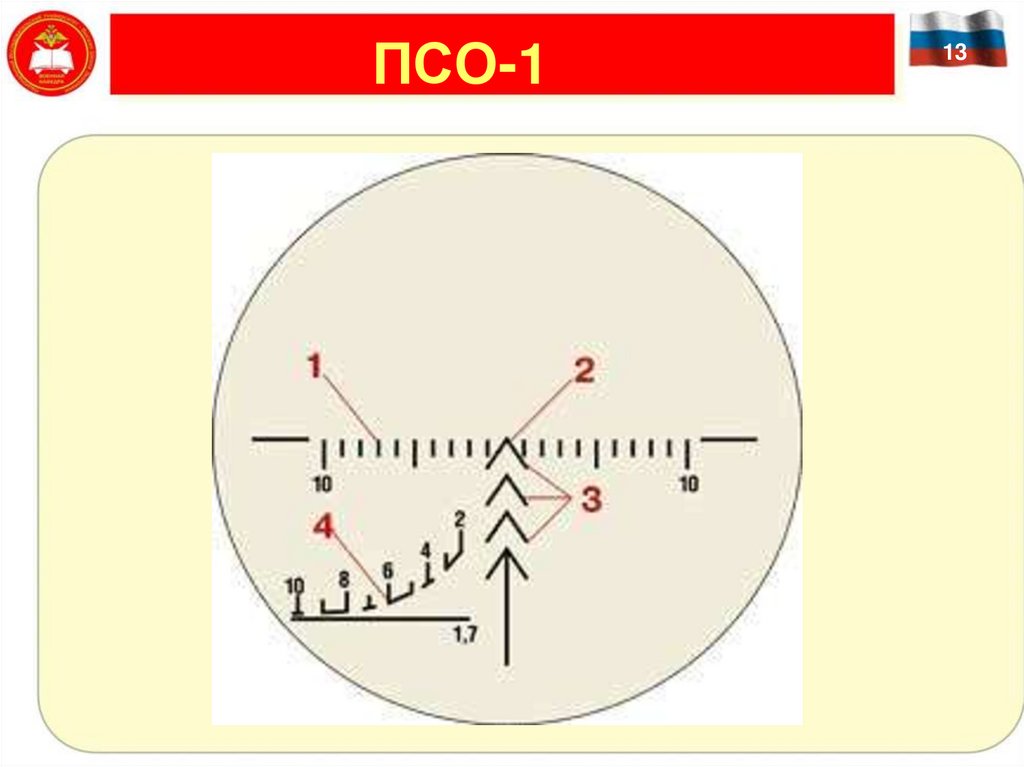

14. ПСО-1

13

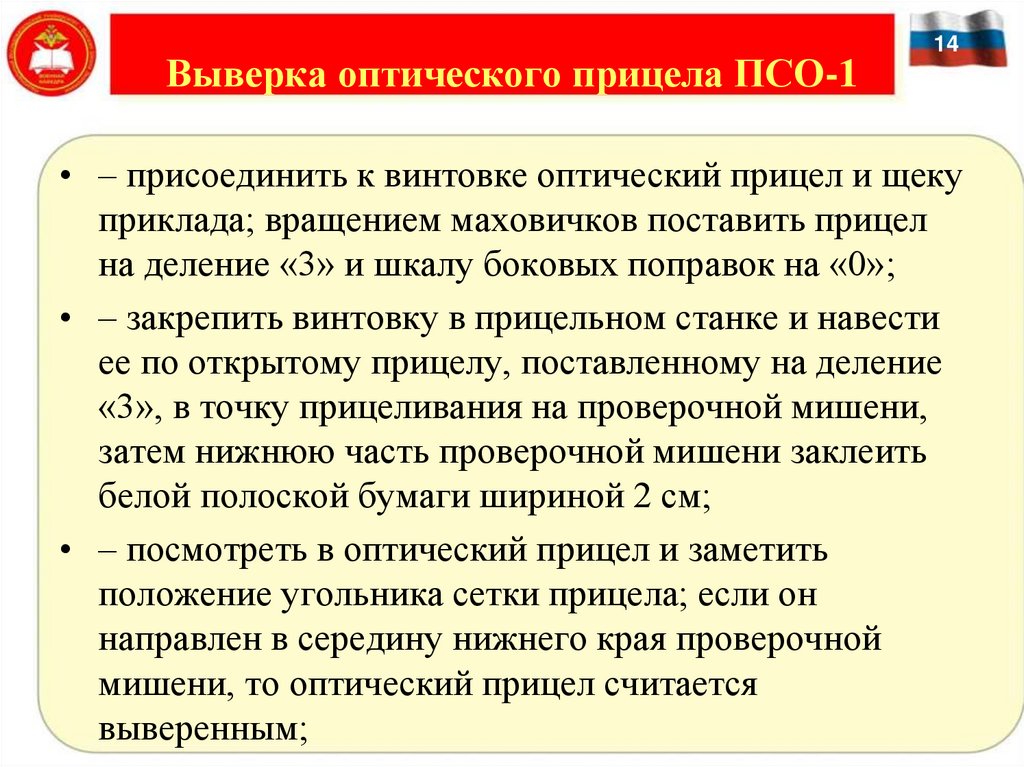

15. Выверка оптического прицела ПСО-1

14
• – присоединить к винтовке оптический прицел и щеку
приклада; вращением маховичков поставить прицел
на деление «3» и шкалу боковых поправок на «0»;
• – закрепить винтовку в прицельном станке и навести
ее по открытому прицелу, поставленному на деление
«3», в точку прицеливания на проверочной мишени,
затем нижнюю часть проверочной мишени заклеить
белой полоской бумаги шириной 2 см;
• – посмотреть в оптический прицел и заметить
положение угольника сетки прицела; если он
направлен в середину нижнего края проверочной
мишени, то оптический прицел считается
выверенным;

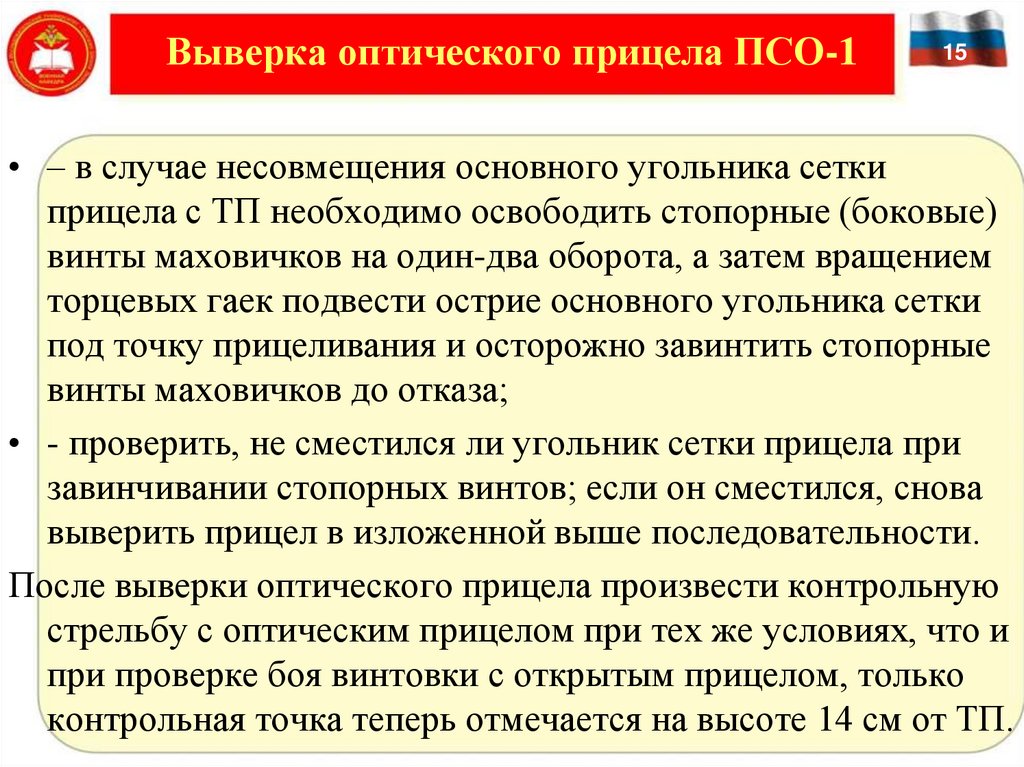

16. Выверка оптического прицела ПСО-1

15
• – в случае несовмещения основного угольника сетки
прицела с ТП необходимо освободить стопорные (боковые)
винты маховичков на один-два оборота, а затем вращением
торцевых гаек подвести острие основного угольника сетки
под точку прицеливания и осторожно завинтить стопорные
винты маховичков до отказа;
• - проверить, не сместился ли угольник сетки прицела при
завинчивании стопорных винтов; если он сместился, снова
выверить прицел в изложенной выше последовательности.
После выверки оптического прицела произвести контрольную
стрельбу с оптическим прицелом при тех же условиях, что и
при проверке боя винтовки с открытым прицелом, только
контрольная точка теперь отмечается на высоте 14 см от ТП.

17. ТАБЛИЦА ВЫВЕРКИ ПРИЦЕЛОВ ГРАНАТОМЕТОВ

№
п/п
1.
2.
3.
4.
5.
6.
16
Сокращённое название Название
Номер Размер по вертикали
гранатомёта и кол-во оптического мишен между центрами
мушек
прицела
и
большого и маленького
перекрестий мишени мм
РПГ-7В с двумя
мушками
РПГ-7В с двумя
мушками
РПГ-7 с двумя
мушками
РПГ-7 с двумя
мушками
РПГ-7 с
одной мушками
РПГ-7 с одной мушками
ПГО-7В
№1
108
ПГО-7
№1
41
ПГО-7В
№2
108
ПГО-7
№2
41
ПГО-7В
№3
108
ПГО-7
№3
41

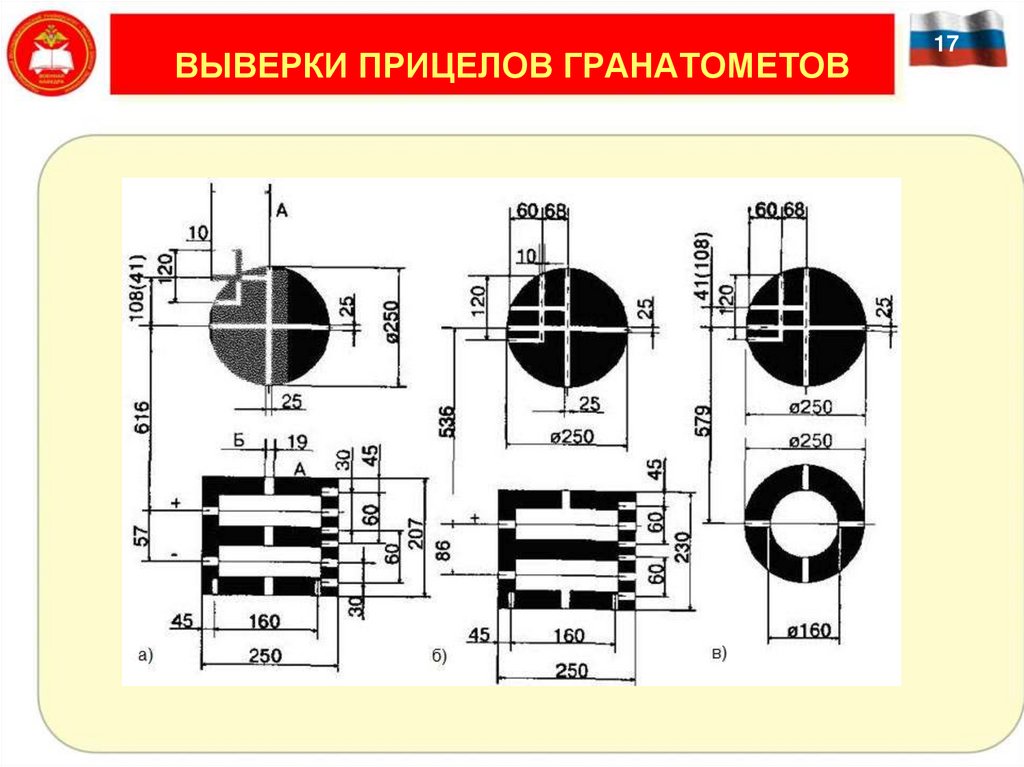

18. ВЫВЕРКИ ПРИЦЕЛОВ ГРАНАТОМЕТОВ

17

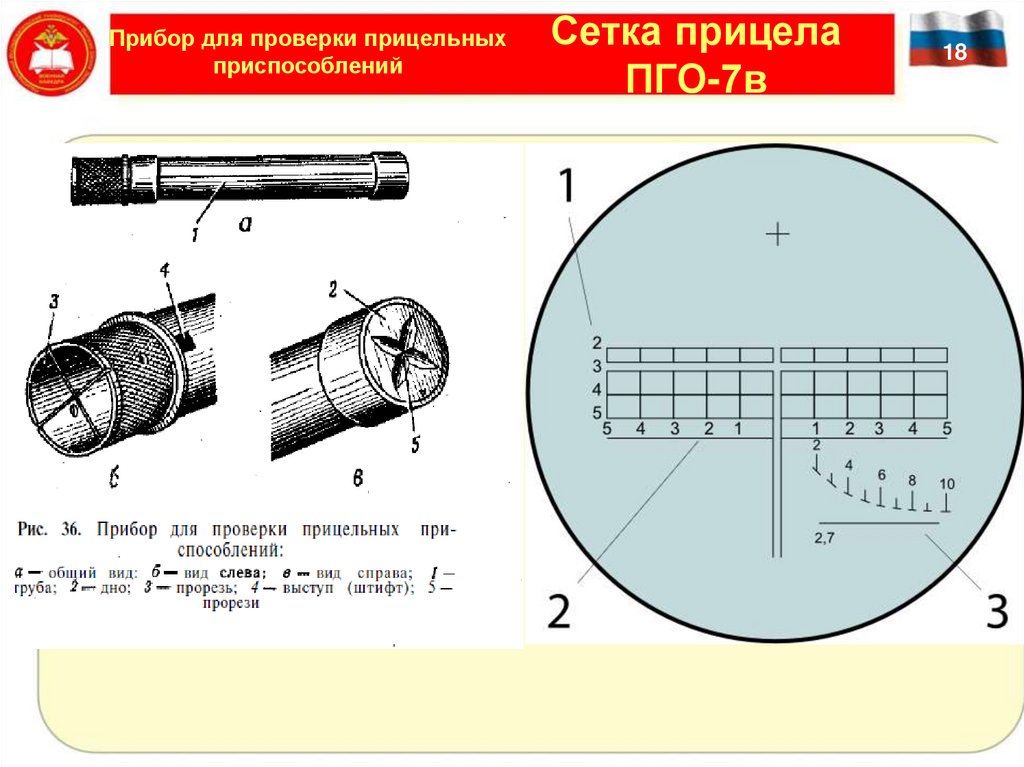

19. Сетка прицела ПГО-7в

Прибор для проверки прицельных
приспособлений
Сетка прицела
ПГО-7в
18

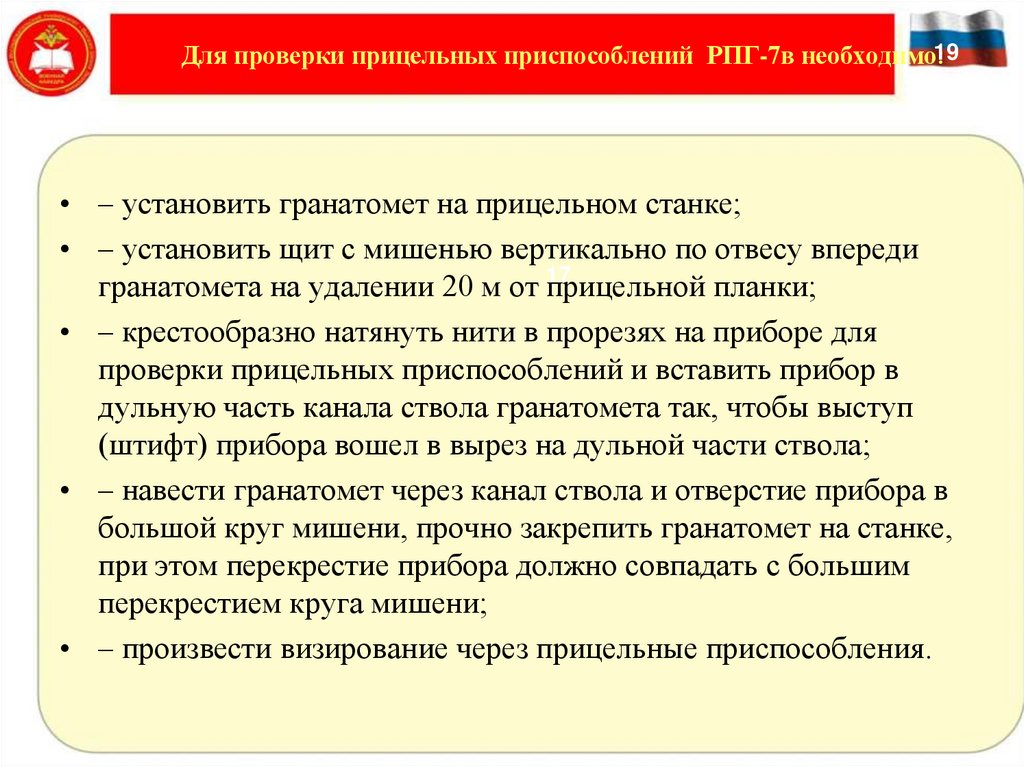

20. Для проверки прицельных приспособлений РПГ-7в необходимо:

Для проверки прицельных приспособлений РПГ-7в необходимо:19
• – установить гранатомет на прицельном станке;
• – установить щит с мишенью вертикально по отвесу впереди
гранатомета на удалении 20 м от 17
прицельной планки;
• – крестообразно натянуть нити в прорезях на приборе для
проверки прицельных приспособлений и вставить прибор в
дульную часть канала ствола гранатомета так, чтобы выступ
(штифт) прибора вошел в вырез на дульной части ствола;
• – навести гранатомет через канал ствола и отверстие прибора в
большой круг мишени, прочно закрепить гранатомет на станке,
при этом перекрестие прибора должно совпадать с большим
перекрестием круга мишени;
• – произвести визирование через прицельные приспособления.

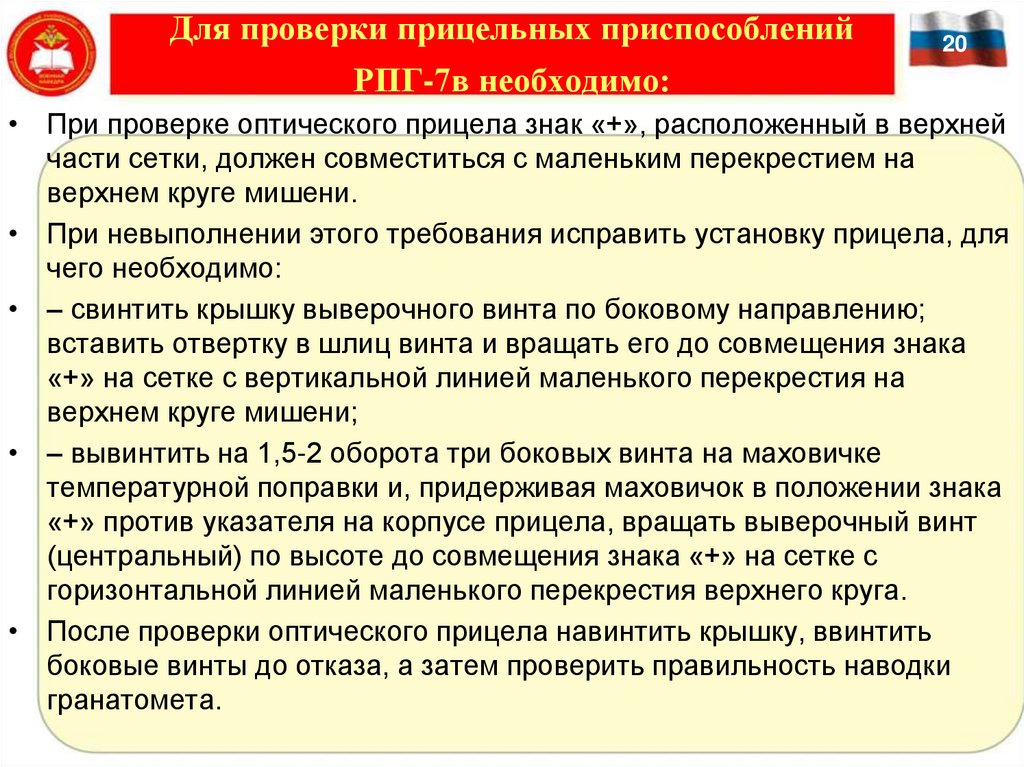

21. Для проверки прицельных приспособлений РПГ-7в необходимо:

Для проверки прицельных приспособлений
20
РПГ-7в необходимо:
• При проверке оптического прицела знак «+», расположенный в верхней
части сетки, должен совместиться с маленьким перекрестием на
верхнем круге мишени.
• При невыполнении этого требования исправить установку прицела, для
чего необходимо:
• – свинтить крышку выверочного винта по боковому направлению;
вставить отвертку в шлиц винта и вращать его до совмещения знака
«+» на сетке с вертикальной линией маленького перекрестия на
верхнем круге мишени;
• – вывинтить на 1,5-2 оборота три боковых винта на маховичке
температурной поправки и, придерживая маховичок в положении знака
«+» против указателя на корпусе прицела, вращать выверочный винт
(центральный) по высоте до совмещения знака «+» на сетке с
горизонтальной линией маленького перекрестия верхнего круга.
• После проверки оптического прицела навинтить крышку, ввинтить
боковые винты до отказа, а затем проверить правильность наводки
гранатомета.

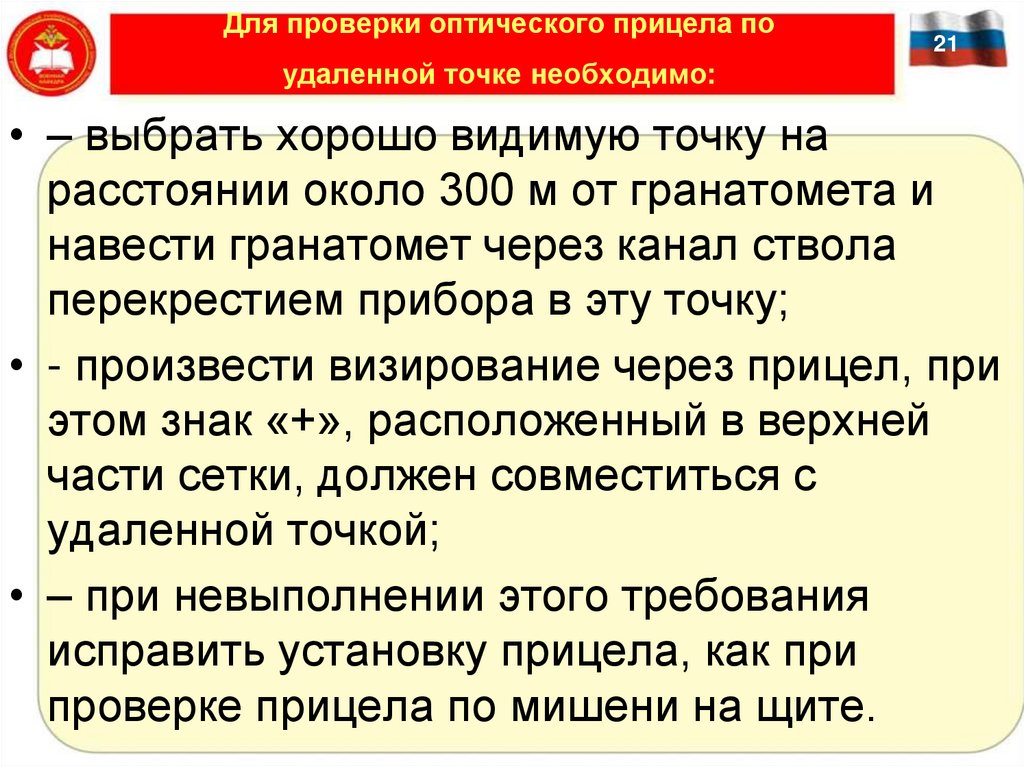

22. Для проверки оптического прицела по удаленной точке необходимо:

Для проверки оптического прицела по
21
удаленной точке необходимо:
• – выбрать хорошо видимую точку на
расстоянии около 300 м от гранатомета и
навести гранатомет через канал ствола
перекрестием прибора в эту точку;
• - произвести визирование через прицел, при
этом знак «+», расположенный в верхней
части сетки, должен совместиться с
удаленной точкой;
• – при невыполнении этого требования
исправить установку прицела, как при
проверке прицела по мишени на щите.

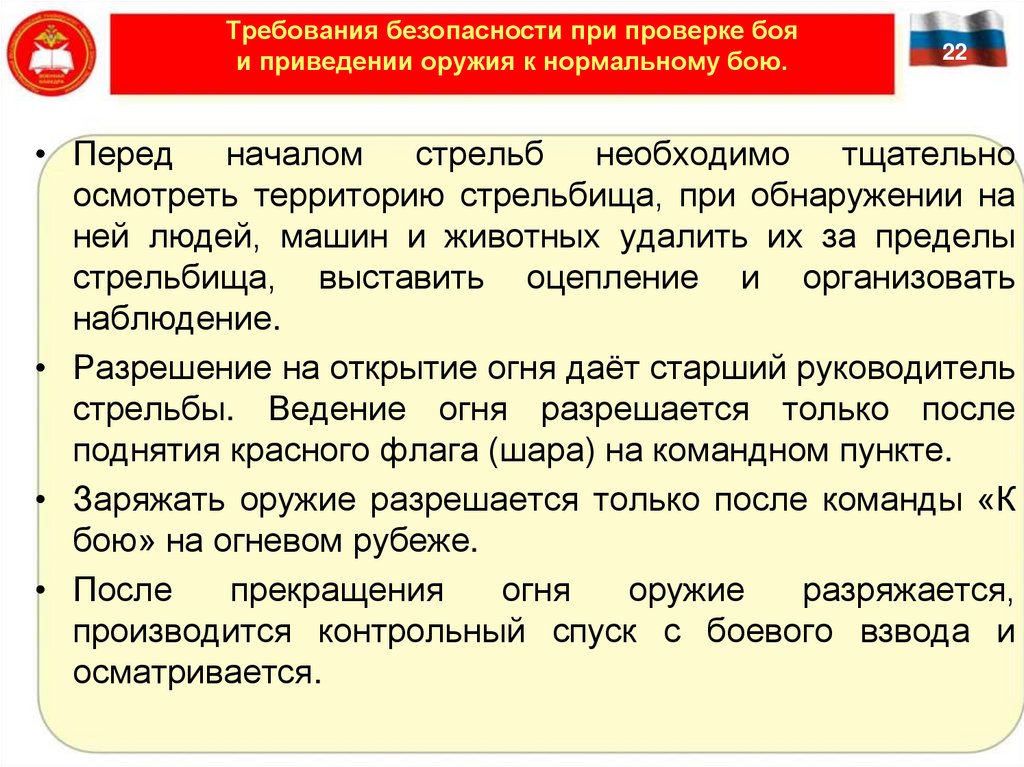

23. Требования безопасности при проверке боя и приведении оружия к нормальному бою.

22
• Перед
началом
стрельб
необходимо
тщательно
осмотреть территорию стрельбища, при обнаружении на
ней людей, машин и животных удалить их за пределы
стрельбища, выставить оцепление и организовать
наблюдение.
• Разрешение на открытие огня даёт старший руководитель
стрельбы. Ведение огня разрешается только после
поднятия красного флага (шара) на командном пункте.
• Заряжать оружие разрешается только после команды «К
бою» на огневом рубеже.
• После
прекращения
огня
оружие
разряжается,
производится контрольный спуск с боевого взвода и
осматривается.

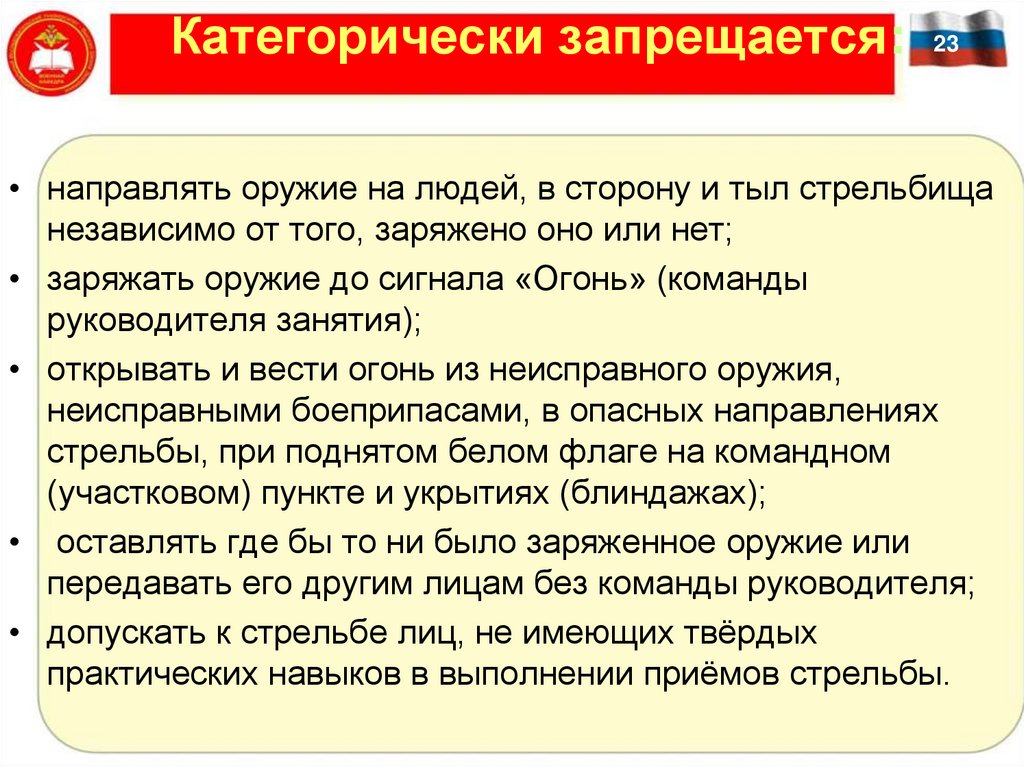

24. Категорически запрещается:

23
• направлять оружие на людей, в сторону и тыл стрельбища
независимо от того, заряжено оно или нет;
• заряжать оружие до сигнала «Огонь» (команды
руководителя занятия);
• открывать и вести огонь из неисправного оружия,
неисправными боеприпасами, в опасных направлениях
стрельбы, при поднятом белом флаге на командном
(участковом) пункте и укрытиях (блиндажах);
• оставлять где бы то ни было заряженное оружие или
передавать его другим лицам без команды руководителя;
• допускать к стрельбе лиц, не имеющих твёрдых
практических навыков в выполнении приёмов стрельбы.

25. На самоподготовке:

Литература: Конспект.
1.Базовый электронный учебник «Огневая подготовка» Гл.8,9,10.
2. Огневая подготовка. Учебное пособие, часть1. НИУ ВШЭ 2023,
стр. 24-28, 56- 61, 84-87, 110-112.
3. Учебник сержанта войсковой разведки. М.Воениздат.2008г. стр.348-355,
377-384.
Дополнительная литература:
Памятка выпускнику военной кафедры по специальности «Применение
наземных подразделений войсковой разведки.» НИУ ВШЭ.2020г.стр.3-40
1. НСД. М.Воениздат1985, стр.180-182.
2. Военно-техническая (военно-специальная подготовка) .Учебное пособие
М.НИУ ВШЭ,2019 стр.225.
3. НСД . Ручной противотанковый гранатомет РПГ-7. М.Воениздат.
1983г.стр.3-92.
4. НСД . 7.62мм снайперская винтовка Драгунова (СВД) М.Воениздат.
1988г.стр.3-91.
5. ОВУ ВС РФ М. Воениздат, 2008, стр.592
6. Курс стрельб СО БМ и Т ВС РФ-2003.стр.226.
7. Сборник нормативов М. Воениздат. стр.20.

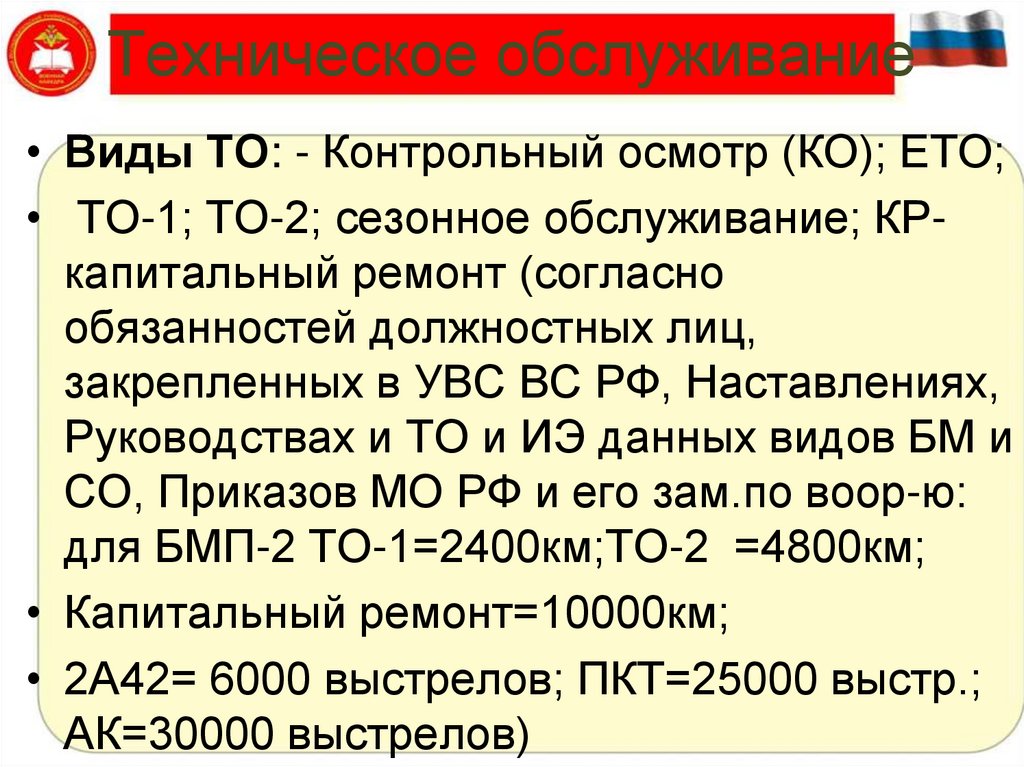

26. Техническое обслуживание

• Виды ТО: - Контрольный осмотр (КО); ЕТО;
• ТО-1; ТО-2; сезонное обслуживание; КРкапитальный ремонт (согласно
обязанностей должностных лиц,
закрепленных в УВС ВС РФ, Наставлениях,
Руководствах и ТО и ИЭ данных видов БМ и
СО, Приказов МО РФ и его зам.по воор-ю:
для БМП-2 ТО-1=2400км;ТО-2 =4800км;
• Капитальный ремонт=10000км;
• 2А42= 6000 выстрелов; ПКТ=25000 выстр.;
АК=30000 выстрелов)

27.

Военный учебный центр
при Национальном исследовательском университете
«Высшая школа экономики»
Спасибо за внимание!
СПАСИБО ЗА ВНИМАНИЕ
25
26
