Приведение стрелкового оружия к нормальному бою. Занятие 7

1.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
2024
Тема 1. «Стрелковое оружие, гранатометы и
учебные стрелковые приборы».
Занятие 7. «Приведение стрелкового оружия к
нормальному бою».
Преподаватель цикла общевоенной подготовки военного учебного центра
КОБЫЗЕВ
Юрий Сергеевич
тлф.6824, каб. 23

2.

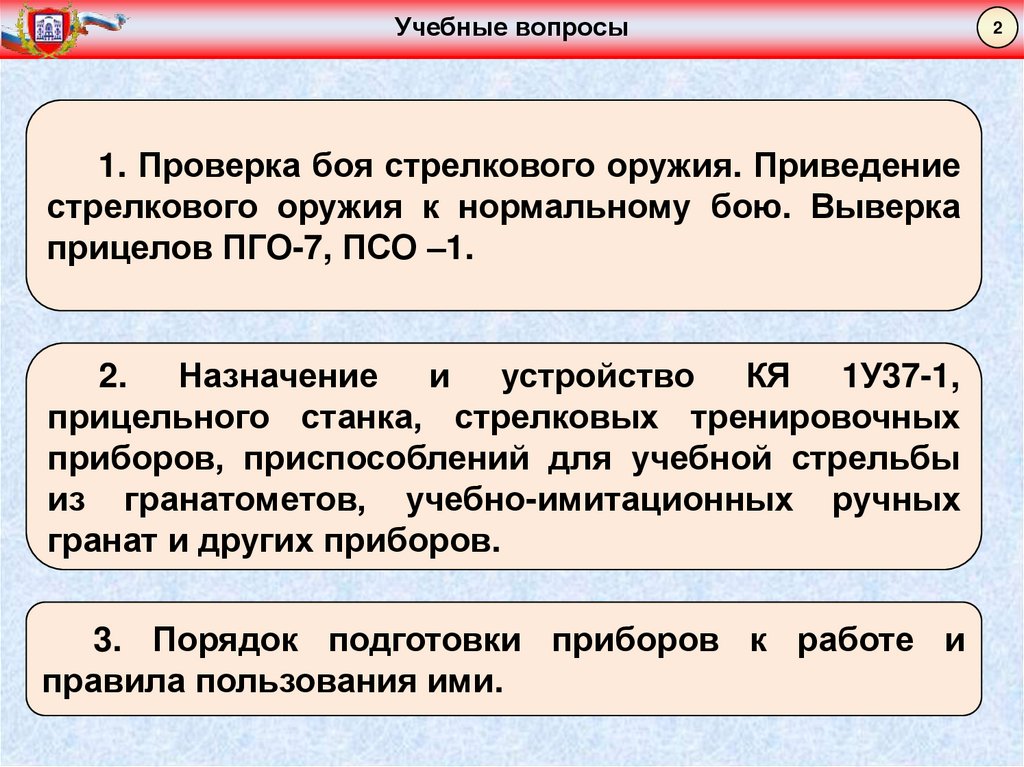

Учебные вопросы
1. Проверка боя стрелкового оружия. Приведение
стрелкового оружия к нормальному бою. Выверка
прицелов ПГО-7, ПСО –1.
2. Назначение и устройство КЯ 1У37-1,
прицельного станка, стрелковых тренировочных
приборов, приспособлений для учебной стрельбы
из гранатометов, учебно-имитационных ручных
гранат и других приборов.
3. Порядок подготовки приборов к работе и
правила пользования ими.
2

3.

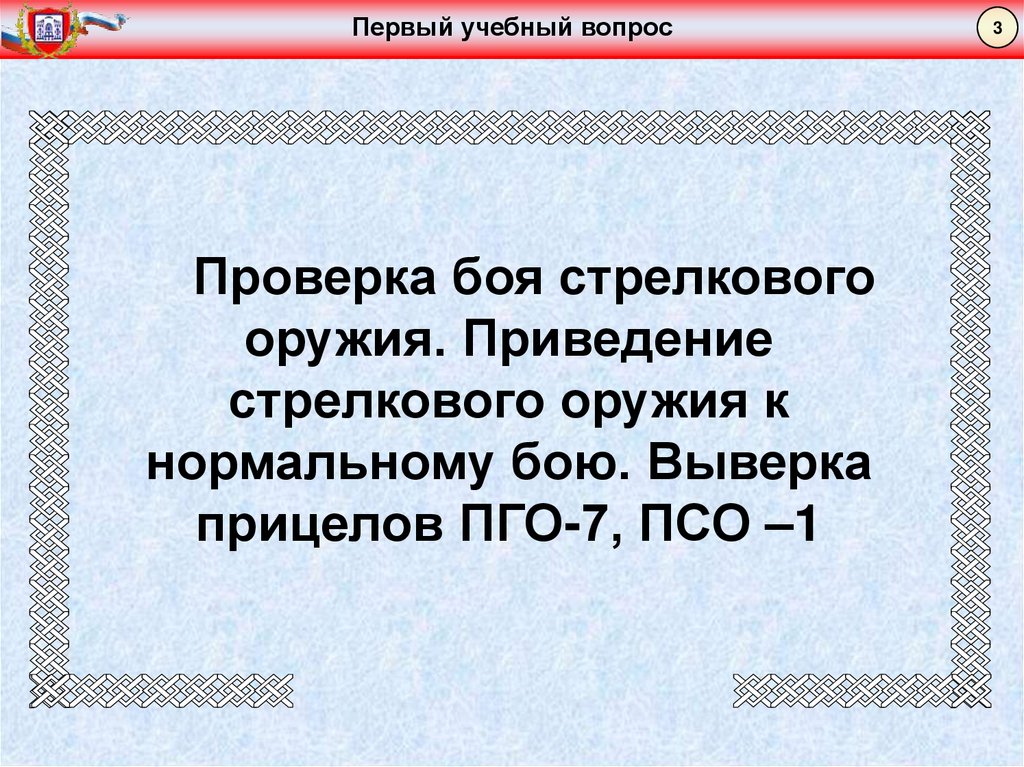

Первый учебный вопрос
Проверка боя стрелкового
оружия. Приведение
стрелкового оружия к
нормальному бою. Выверка
прицелов ПГО-7, ПСО –1
3

4.

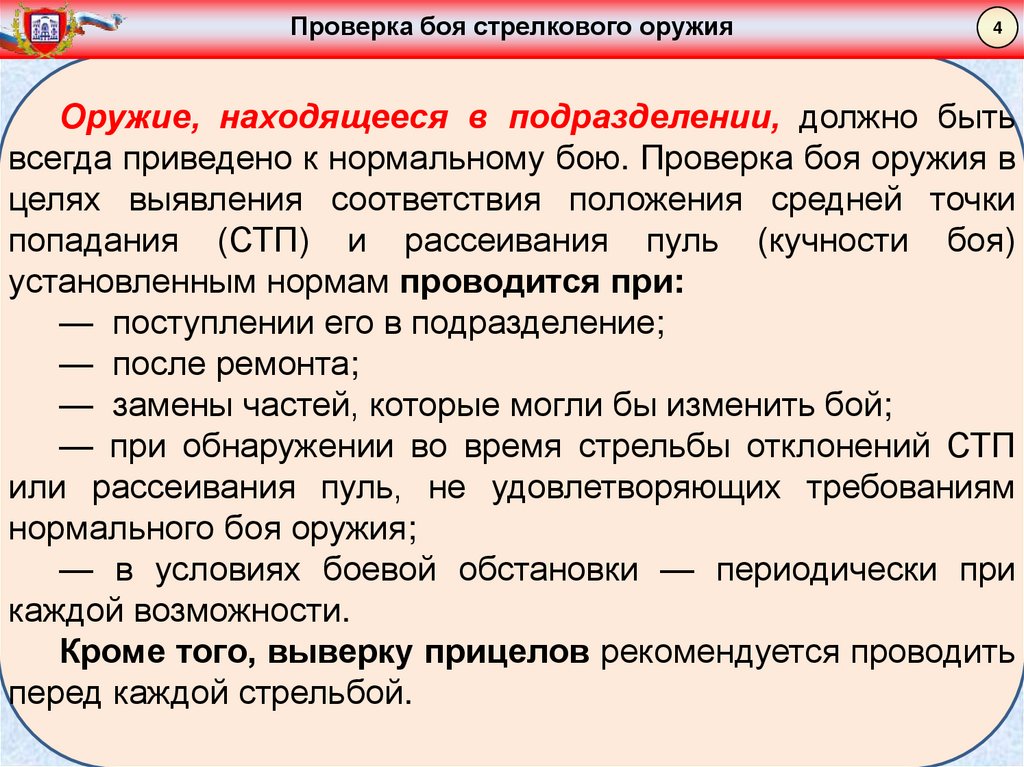

Проверка боя стрелкового оружия
4
Оружие, находящееся в подразделении, должно быть
всегда приведено к нормальному бою. Проверка боя оружия в
целях выявления соответствия положения средней точки
попадания (СТП) и рассеивания пуль (кучности боя)
установленным нормам проводится при:
— поступлении его в подразделение;
— после ремонта;
— замены частей, которые могли бы изменить бой;
— при обнаружении во время стрельбы отклонений СТП
или рассеивания пуль, не удовлетворяющих требованиям
нормального боя оружия;
— в условиях боевой обстановки — периодически при
каждой возможности.
Кроме того, выверку прицелов рекомендуется проводить
перед каждой стрельбой.

5.

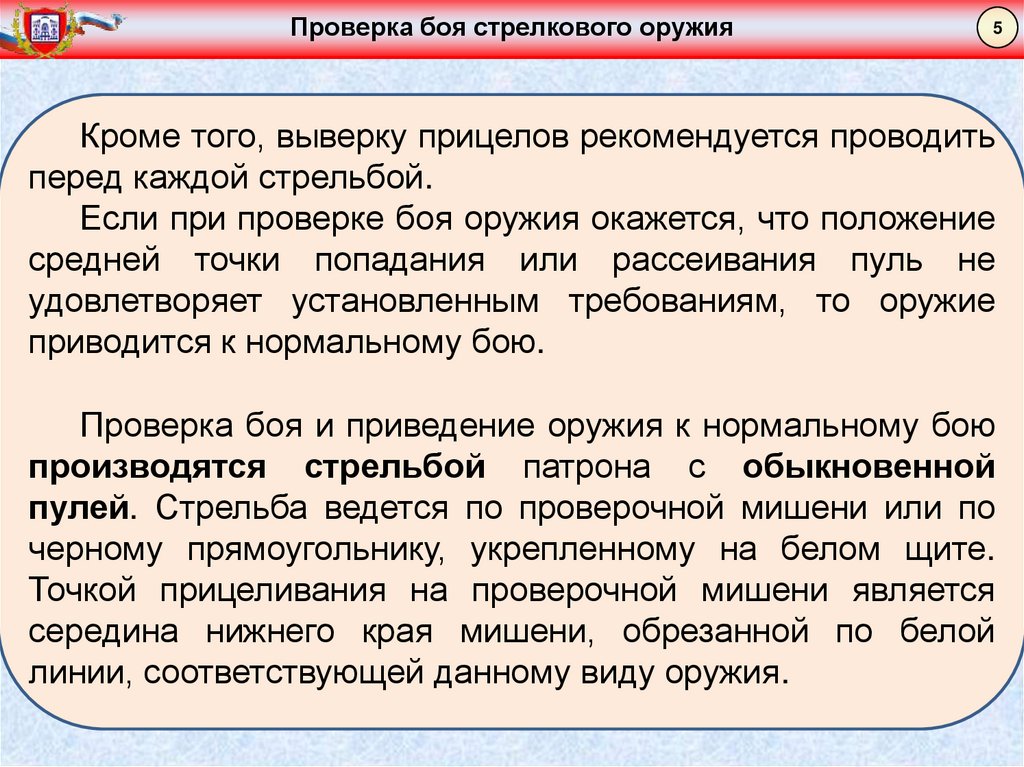

Проверка боя стрелкового оружия
5
Кроме того, выверку прицелов рекомендуется проводить
перед каждой стрельбой.
Если при проверке боя оружия окажется, что положение
средней точки попадания или рассеивания пуль не
удовлетворяет установленным требованиям, то оружие
приводится к нормальному бою.
Проверка боя и приведение оружия к нормальному бою
производятся стрельбой патрона с обыкновенной
пулей. Стрельба ведется по проверочной мишени или по
черному прямоугольнику, укрепленному на белом щите.
Точкой прицеливания на проверочной мишени является
середина нижнего края мишени, обрезанной по белой
линии, соответствующей данному виду оружия.

6.

Проверка боя стрелкового оружия
6

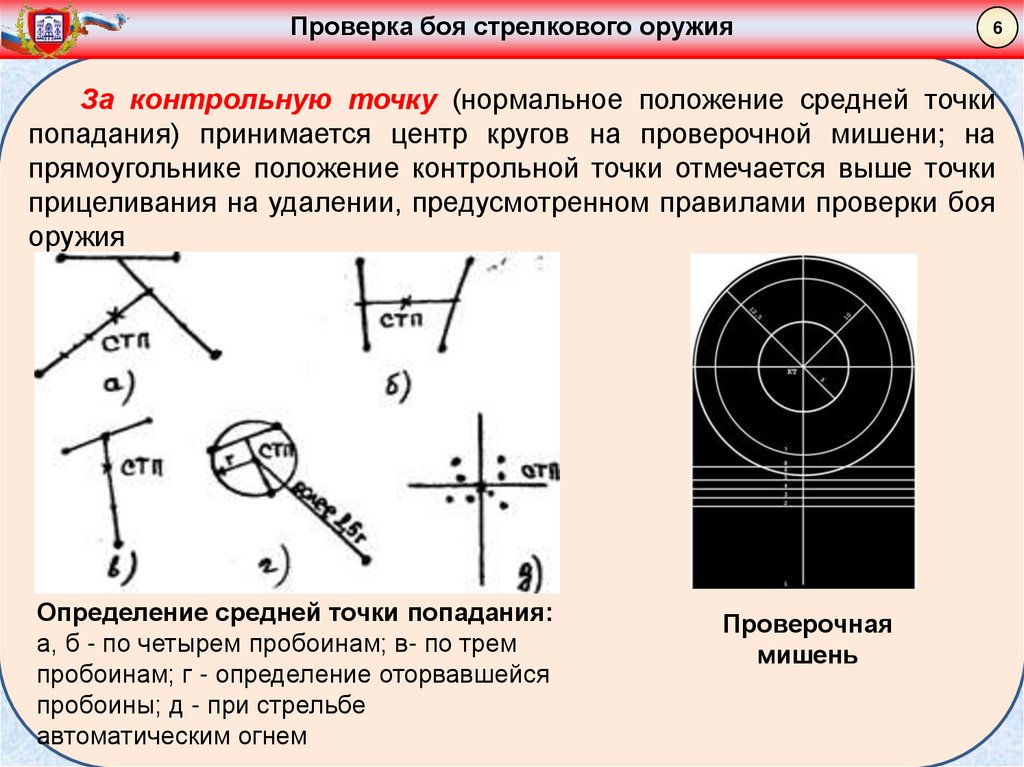

За контрольную точку (нормальное положение средней точки
попадания) принимается центр кругов на проверочной мишени; на
прямоугольнике положение контрольной точки отмечается выше точки
прицеливания на удалении, предусмотренном правилами проверки боя
оружия
Определение средней точки попадания:
а, б - по четырем пробоинам; в- по трем
пробоинам; г - определение оторвавшейся
пробоины; д - при стрельбе
автоматическим огнем
Проверочная
мишень

7.

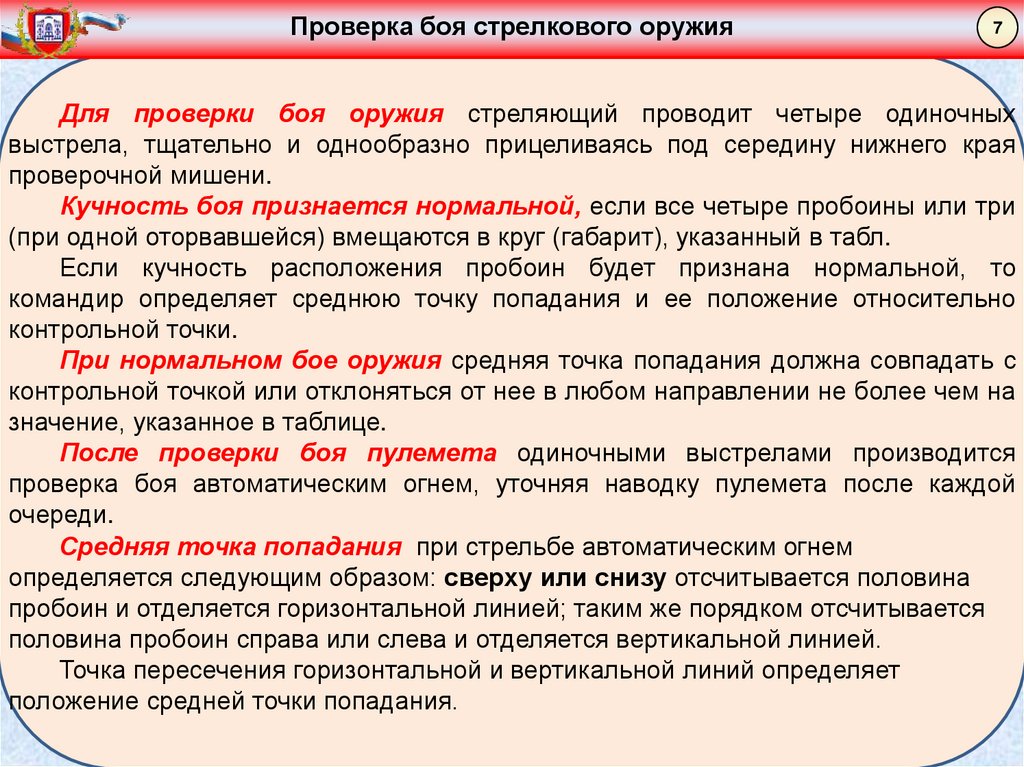

Проверка боя стрелкового оружия
7
Для проверки боя оружия стреляющий проводит четыре одиночных
выстрела, тщательно и однообразно прицеливаясь под середину нижнего края
проверочной мишени.
Кучность боя признается нормальной, если все четыре пробоины или три
(при одной оторвавшейся) вмещаются в круг (габарит), указанный в табл.
Если кучность расположения пробоин будет признана нормальной, то
командир определяет среднюю точку попадания и ее положение относительно
контрольной точки.
При нормальном бое оружия средняя точка попадания должна совпадать с
контрольной точкой или отклоняться от нее в любом направлении не более чем на
значение, указанное в таблице.
После проверки боя пулемета одиночными выстрелами производится
проверка боя автоматическим огнем, уточняя наводку пулемета после каждой
очереди.
Средняя точка попадания при стрельбе автоматическим огнем
определяется следующим образом: сверху или снизу отсчитывается половина
пробоин и отделяется горизонтальной линией; таким же порядком отсчитывается
половина пробоин справа или слева и отделяется вертикальной линией.
Точка пересечения горизонтальной и вертикальной линий определяет
положение средней точки попадания.

8.

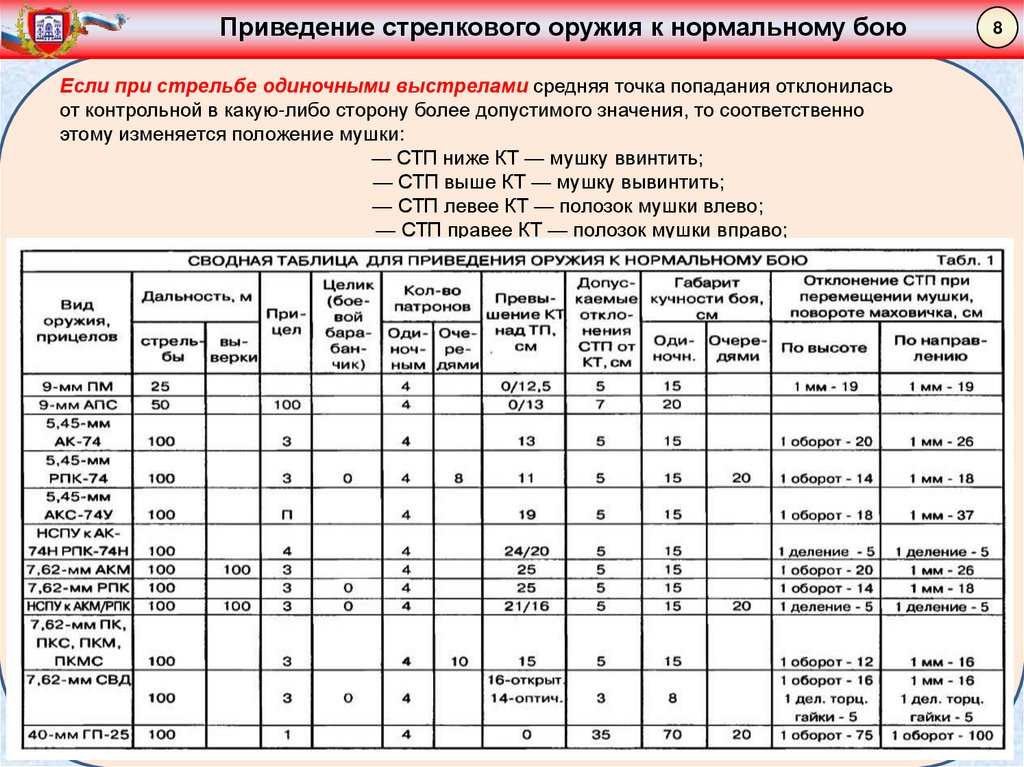

Приведение стрелкового оружия к нормальному бою
Если при стрельбе одиночными выстрелами средняя точка попадания отклонилась
от контрольной в какую-либо сторону более допустимого значения, то соответственно
этому изменяется положение мушки:
— СТП ниже КТ — мушку ввинтить;
— СТП выше КТ — мушку вывинтить;
— СТП левее КТ — полозок мушки влево;
— СТП правее КТ — полозок мушки вправо;
8

9.

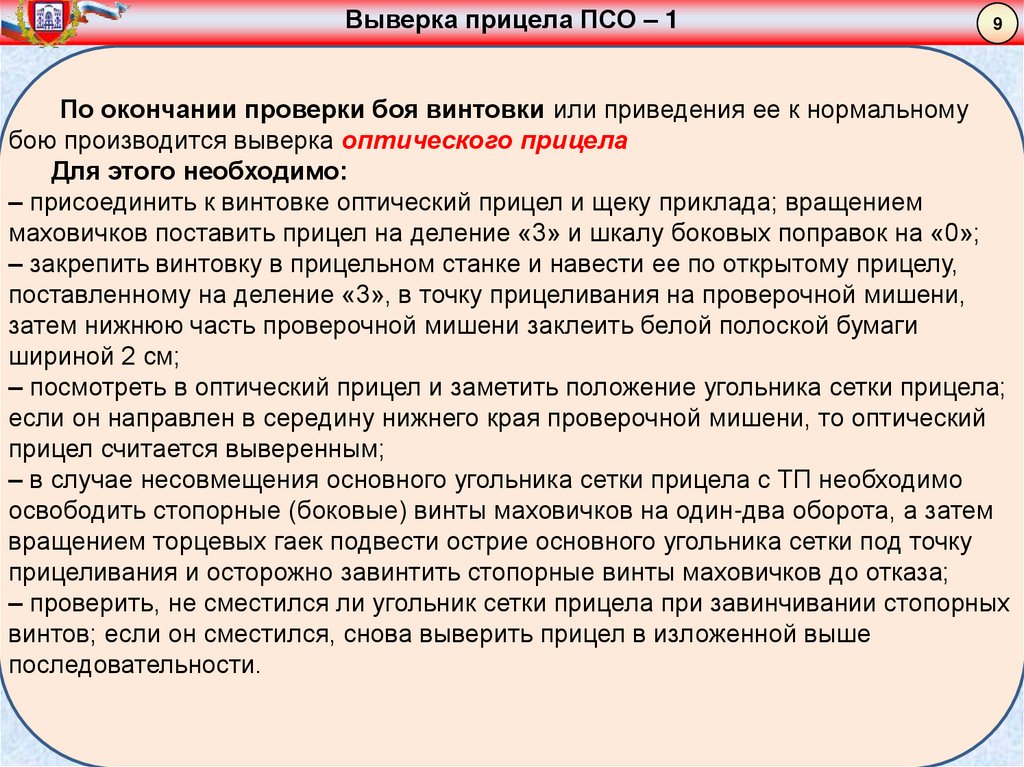

Выверка прицела ПСО – 1
9
По окончании проверки боя винтовки или приведения ее к нормальному
бою производится выверка оптического прицела
Для этого необходимо:
– присоединить к винтовке оптический прицел и щеку приклада; вращением
маховичков поставить прицел на деление «3» и шкалу боковых поправок на «0»;
– закрепить винтовку в прицельном станке и навести ее по открытому прицелу,
поставленному на деление «3», в точку прицеливания на проверочной мишени,
затем нижнюю часть проверочной мишени заклеить белой полоской бумаги
шириной 2 см;
– посмотреть в оптический прицел и заметить положение угольника сетки прицела;
если он направлен в середину нижнего края проверочной мишени, то оптический
прицел считается выверенным;
– в случае несовмещения основного угольника сетки прицела с ТП необходимо
освободить стопорные (боковые) винты маховичков на один-два оборота, а затем
вращением торцевых гаек подвести острие основного угольника сетки под точку
прицеливания и осторожно завинтить стопорные винты маховичков до отказа;
– проверить, не сместился ли угольник сетки прицела при завинчивании стопорных
винтов; если он сместился, снова выверить прицел в изложенной выше
последовательности.

10.

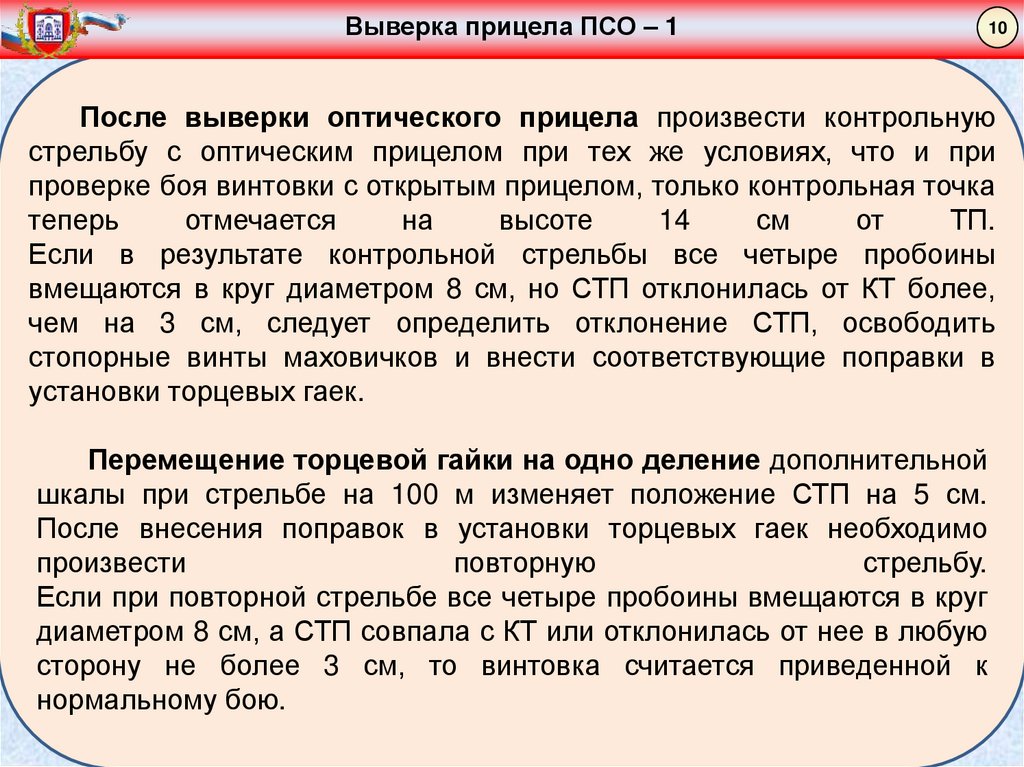

Выверка прицела ПСО – 1
10
После выверки оптического прицела произвести контрольную
стрельбу с оптическим прицелом при тех же условиях, что и при
проверке боя винтовки с открытым прицелом, только контрольная точка
теперь
отмечается
на
высоте
14
см
от
ТП.
Если в результате контрольной стрельбы все четыре пробоины
вмещаются в круг диаметром 8 см, но СТП отклонилась от КТ более,
чем на 3 см, следует определить отклонение СТП, освободить
стопорные винты маховичков и внести соответствующие поправки в
установки торцевых гаек.
Перемещение торцевой гайки на одно деление дополнительной
шкалы при стрельбе на 100 м изменяет положение СТП на 5 см.
После внесения поправок в установки торцевых гаек необходимо
произвести
повторную
стрельбу.
Если при повторной стрельбе все четыре пробоины вмещаются в круг
диаметром 8 см, а СТП совпала с КТ или отклонилась от нее в любую
сторону не более 3 см, то винтовка считается приведенной к
нормальному бою.

11.

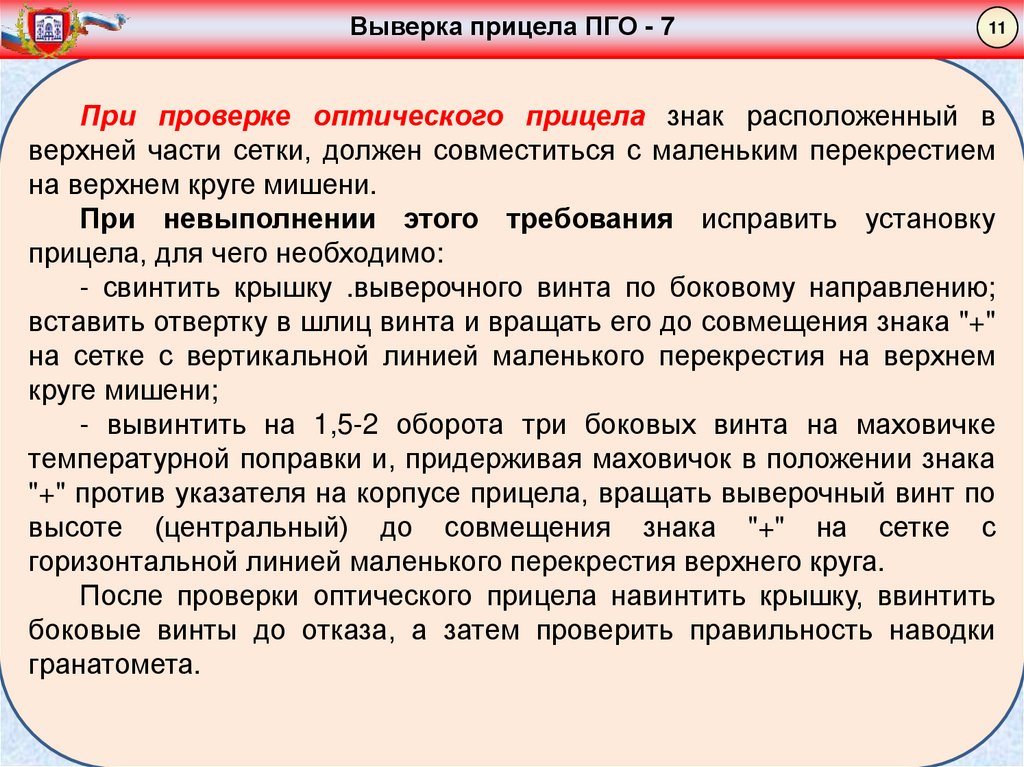

Выверка прицела ПГО - 7
11
При проверке оптического прицела знак расположенный в
верхней части сетки, должен совместиться с маленьким перекрестием
на верхнем круге мишени.
При невыполнении этого требования исправить установку
прицела, для чего необходимо:
- свинтить крышку .выверочного винта по боковому направлению;
вставить отвертку в шлиц винта и вращать его до совмещения знака "+"
на сетке с вертикальной линией маленького перекрестия на верхнем
круге мишени;
- вывинтить на 1,5-2 оборота три боковых винта на маховичке
температурной поправки и, придерживая маховичок в положении знака
"+" против указателя на корпусе прицела, вращать выверочный винт по
высоте (центральный) до совмещения знака "+" на сетке с
горизонтальной линией маленького перекрестия верхнего круга.
После проверки оптического прицела навинтить крышку, ввинтить
боковые винты до отказа, а затем проверить правильность наводки
гранатомета.

12.

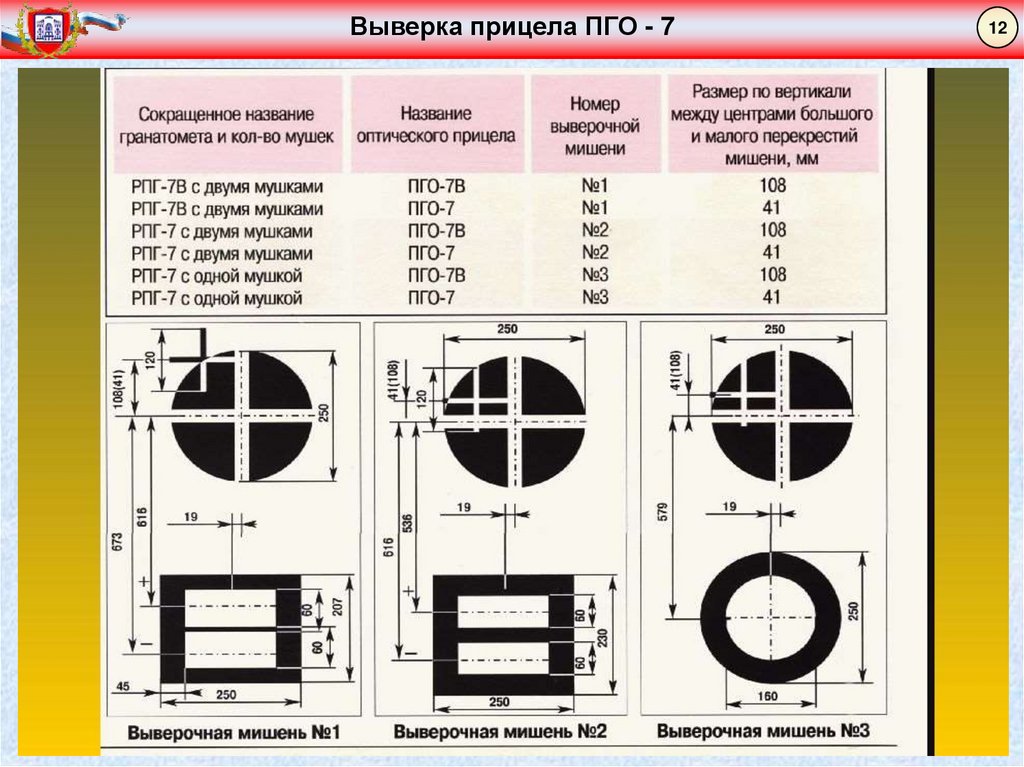

Выверка прицела ПГО - 7
12

13.

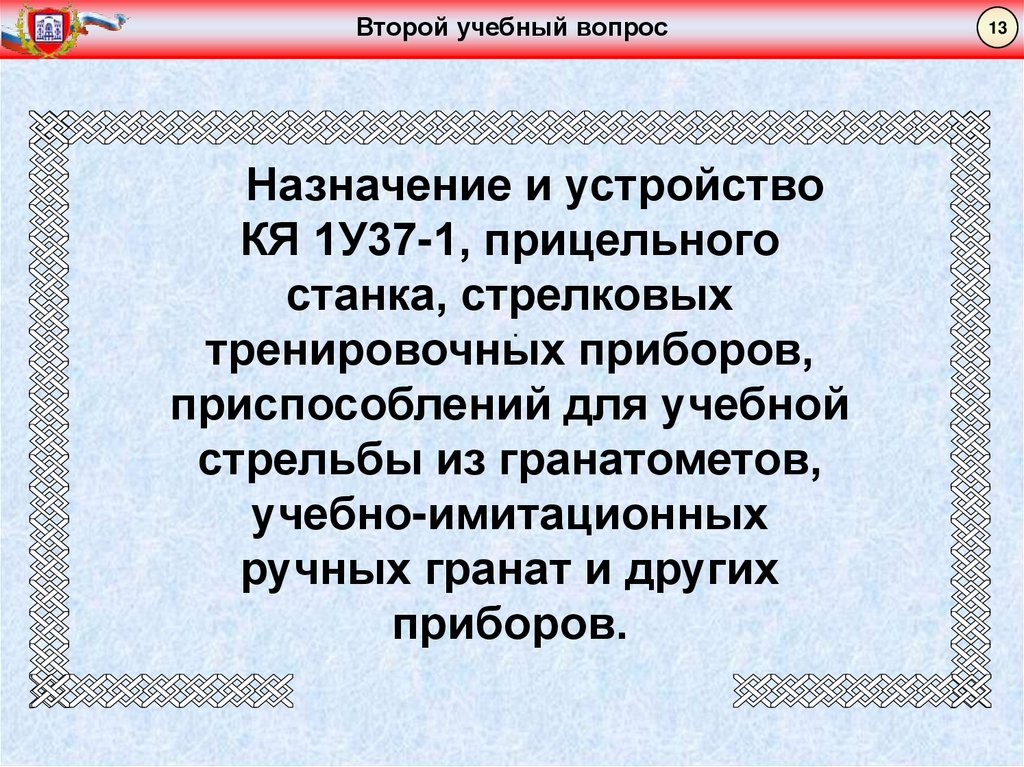

Второй учебный вопрос
Назначение и устройство
КЯ 1У37-1, прицельного
станка, стрелковых
.
тренировочных приборов,
приспособлений для учебной
стрельбы из гранатометов,
учебно-имитационных
ручных гранат и других
приборов.
13

14.

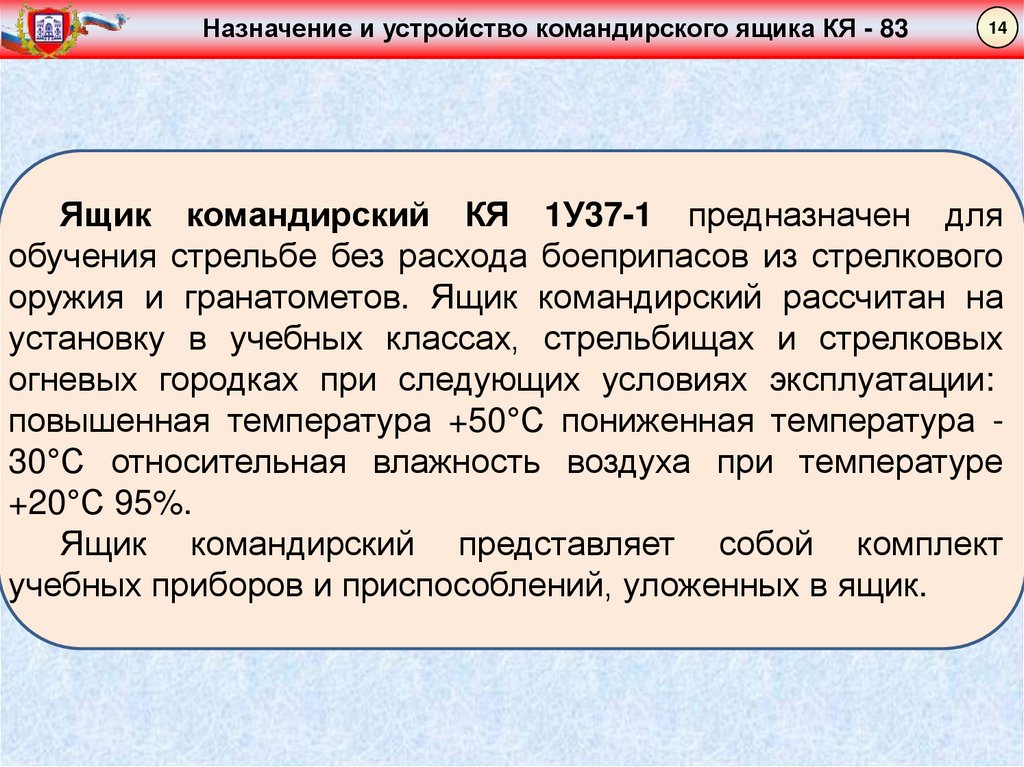

Назначение и устройство командирского ящика КЯ - 83
14
Ящик командирский КЯ 1У37-1 предназначен для
обучения стрельбе без расхода боеприпасов из стрелкового
оружия и гранатометов. Ящик командирский рассчитан на
установку в учебных классах, стрельбищах и стрелковых
огневых городках при следующих условиях эксплуатации:
повышенная температура +50°С пониженная температура 30°С относительная влажность воздуха при температуре
+20°С 95%.
Ящик командирский представляет собой комплект
учебных приборов и приспособлений, уложенных в ящик.

15.

Назначение и устройство командирского ящика КЯ - 83
В комплект КЯ входят:
- ортоскоп к оптическим прицелам;
- фиксатор прицеливания;

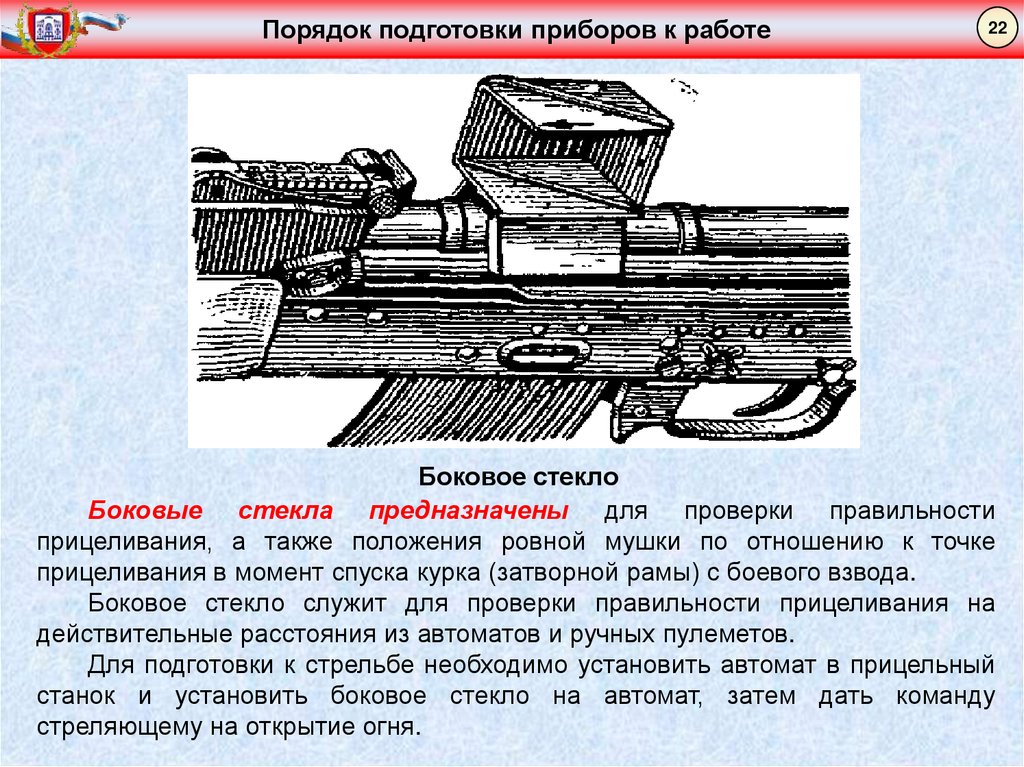

- четыре боковых стекла;
- отвес мушки;
- указка магнитная с экраном и имитатором стрельбы;

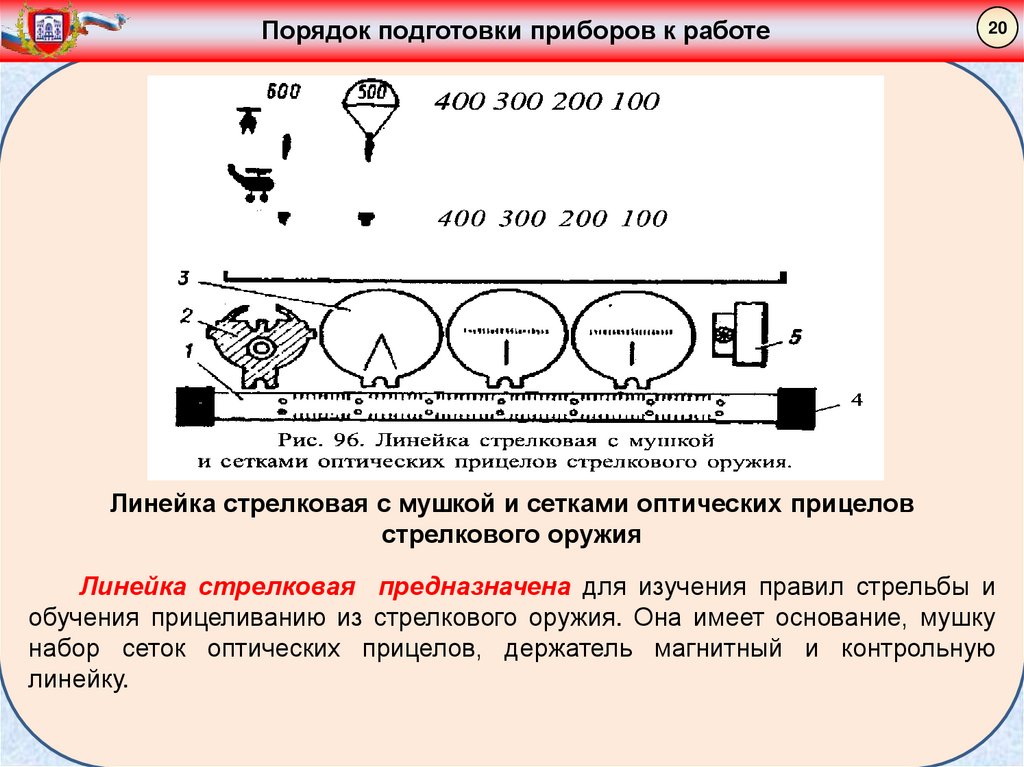

- линейка стрелковая с показной мушкой и двумя держателями
магнитными;
- линейка гранатометная;
- четыре вкладыша к ортоскопу к оптическим прицелом.;
- шесть сеток оптических прицелов;
- фонарь карманный светосигнальный со светофильтром;
- секундомер;
- отвертка и ЗИП;
- ящик.
15

16.

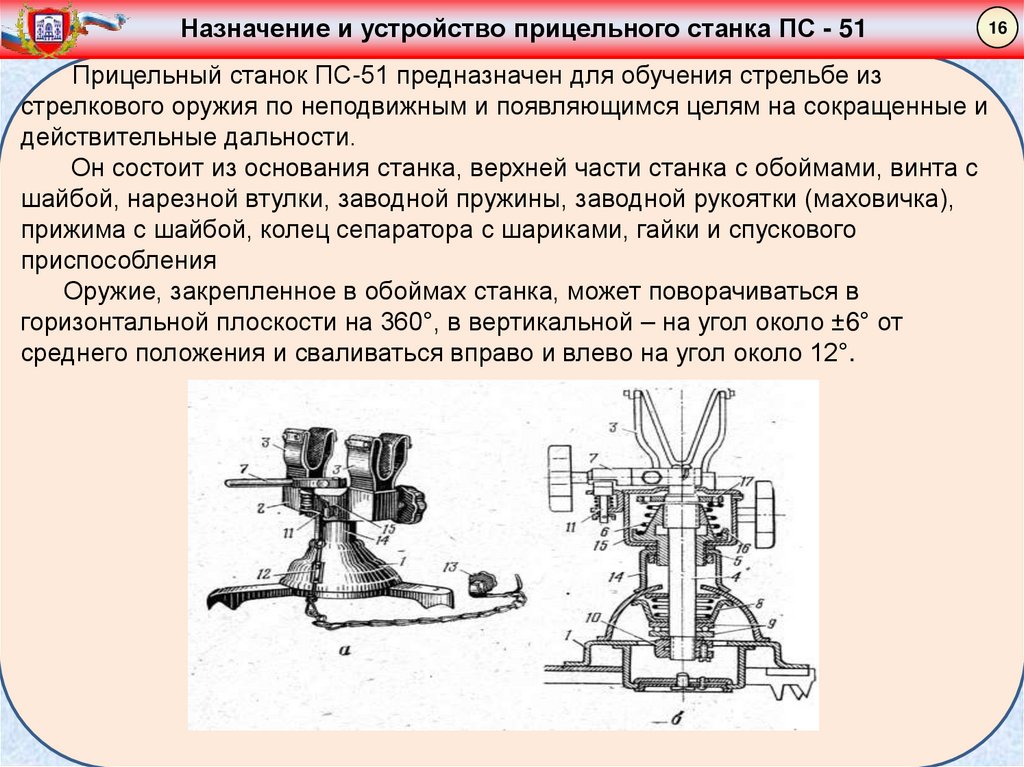

Назначение и устройство прицельного станка ПС - 51
16
Прицельный станок ПС-51 предназначен для обучения стрельбе из
стрелкового оружия по неподвижным и появляющимся целям на сокращенные и
действительные дальности.
Он состоит из основания станка, верхней части станка с обоймами, винта с
шайбой, нарезной втулки, заводной пружины, заводной рукоятки (маховичка),
прижима с шайбой, колец сепаратора с шариками, гайки и спускового
приспособления
Оружие, закрепленное в обоймах станка, может поворачиваться в
горизонтальной плоскости на 360°, в вертикальной – на угол около ±6° от
среднего положения и сваливаться вправо и влево на угол около 12°.

17.

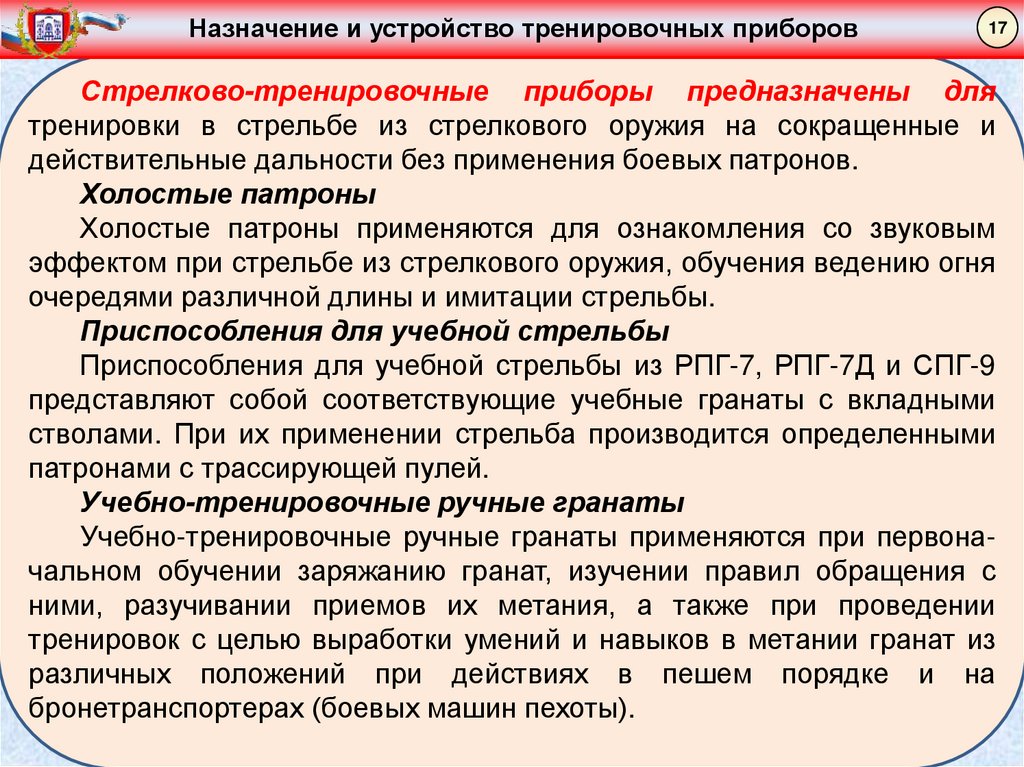

Назначение и устройство тренировочных приборов
17
Стрелково-тренировочные приборы предназначены для
тренировки в стрельбе из стрелкового оружия на сокращенные и
действительные дальности без применения боевых патронов.
Холостые патроны
Холостые патроны применяются для ознакомления со звуковым
эффектом при стрельбе из стрелкового оружия, обучения ведению огня
очередями различной длины и имитации стрельбы.
Приспособления для учебной стрельбы
Приспособления для учебной стрельбы из РПГ-7, РПГ-7Д и СПГ-9
представляют собой соответствующие учебные гранаты с вкладными
стволами. При их применении стрельба производится определенными
патронами с трассирующей пулей.
Учебно-тренировочные ручные гранаты
Учебно-тренировочные ручные гранаты применяются при первоначальном обучении заряжанию гранат, изучении правил обращения с
ними, разучивании приемов их метания, а также при проведении
тренировок с целью выработки умений и навыков в метании гранат из
различных положений при действиях в пешем порядке и на
бронетранспортерах (боевых машин пехоты).

18.

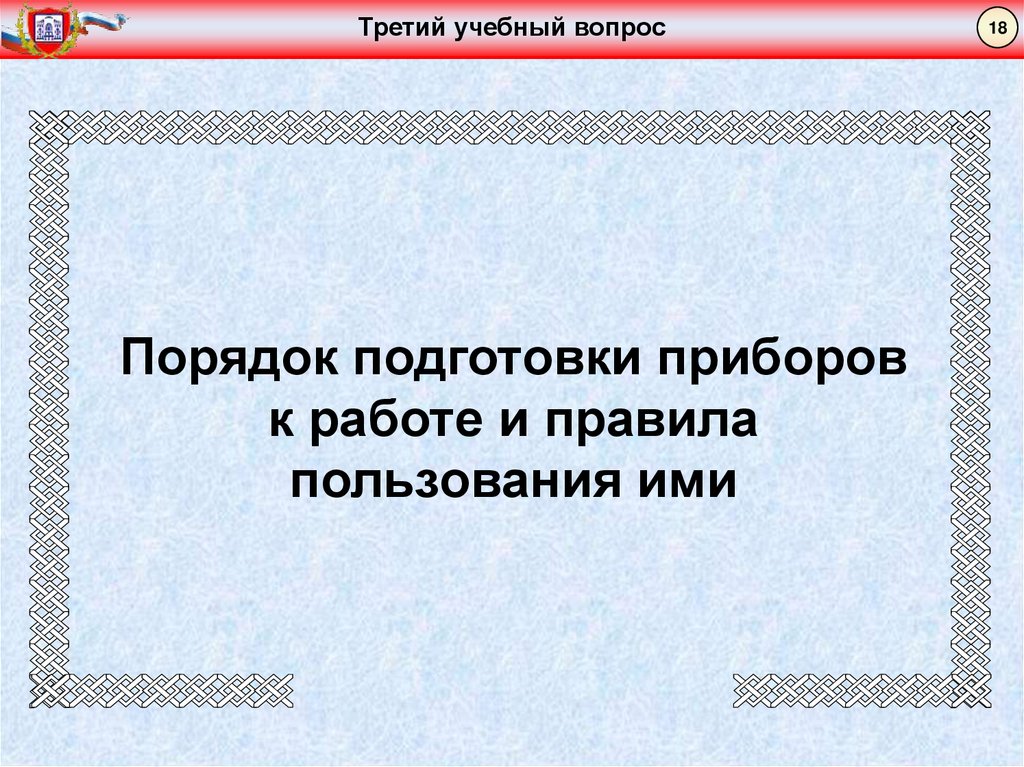

Третий учебный вопрос
Порядок подготовки приборов
к работе и правила
пользования ими
18

19.

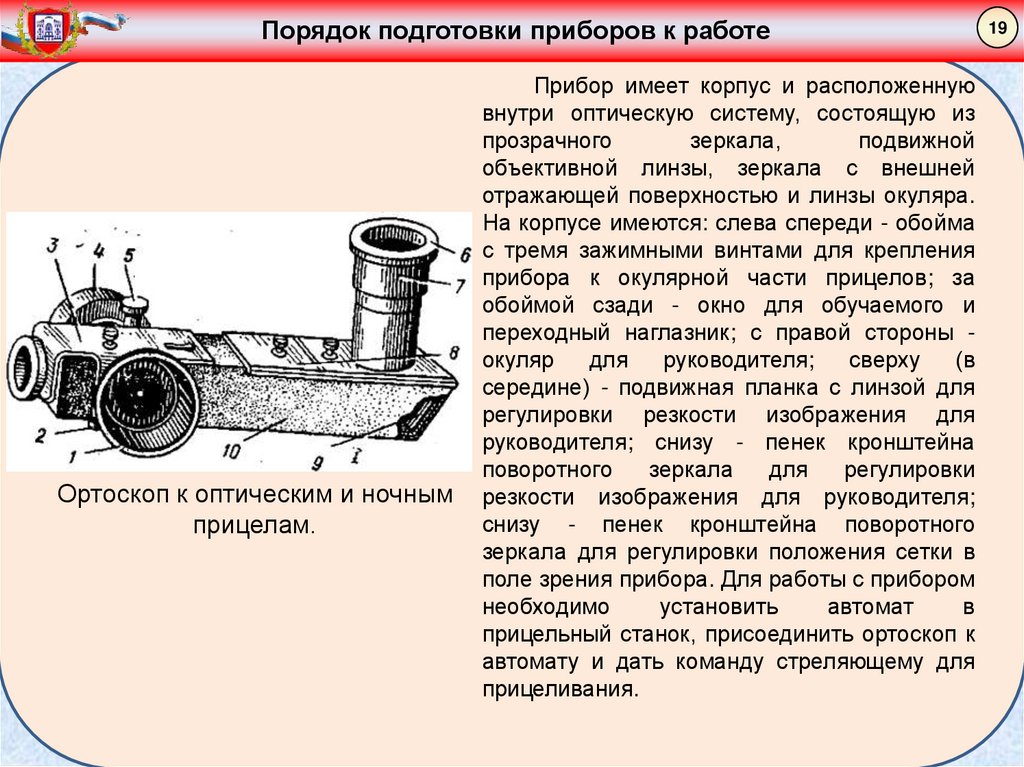

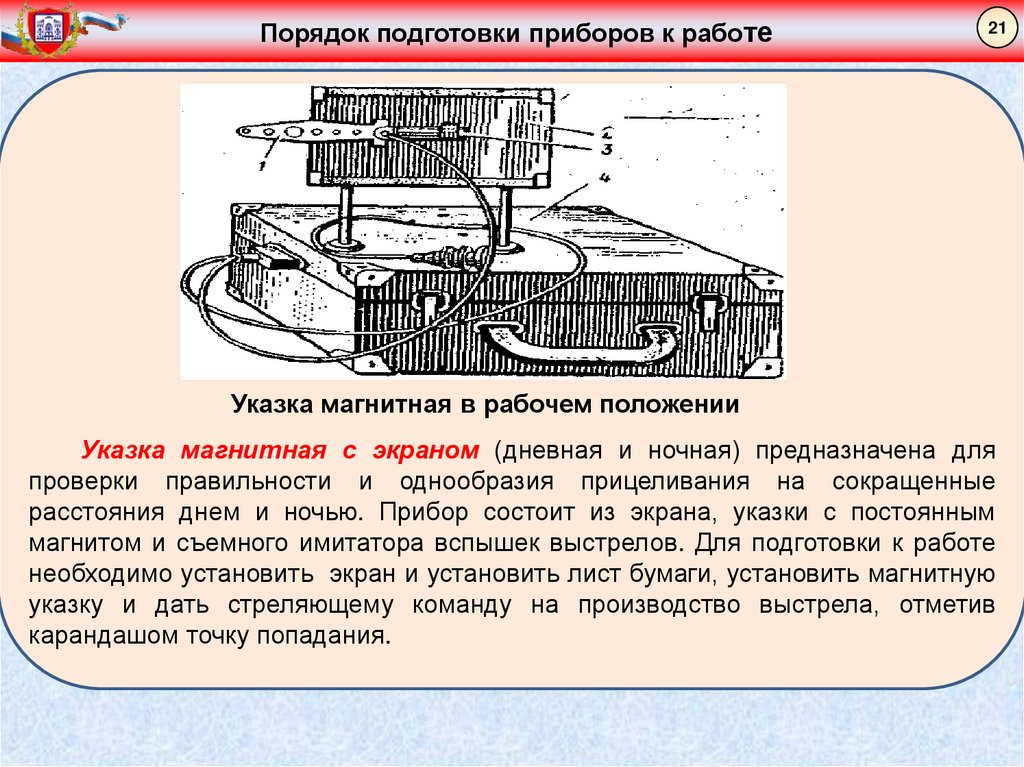

Порядок подготовки приборов к работе
Ортоскоп к оптическим и ночным
прицелам.
Прибор имеет корпус и расположенную
внутри оптическую систему, состоящую из
прозрачного
зеркала,
подвижной
объективной линзы, зеркала с внешней
отражающей поверхностью и линзы окуляра.
На корпусе имеются: слева спереди - обойма
с тремя зажимными винтами для крепления
прибора к окулярной части прицелов; за
обоймой сзади - окно для обучаемого и
переходный наглазник; с правой стороны окуляр
для
руководителя;
сверху
(в
середине) - подвижная планка с линзой для
регулировки резкости изображения для
руководителя; снизу - пенек кронштейна
поворотного
зеркала
для
регулировки
резкости изображения для руководителя;
снизу - пенек кронштейна поворотного
зеркала для регулировки положения сетки в
поле зрения прибора. Для работы с прибором
необходимо
установить
автомат
в
прицельный станок, присоединить ортоскоп к
автомату и дать команду стреляющему для
прицеливания.
19

20.

Порядок подготовки приборов к работе
20
Линейка стрелковая с мушкой и сетками оптических прицелов
стрелкового оружия
Линейка стрелковая предназначена для изучения правил стрельбы и
обучения прицеливанию из стрелкового оружия. Она имеет основание, мушку
набор сеток оптических прицелов, держатель магнитный и контрольную
линейку.

21.

Порядок подготовки приборов к работе
21
Указка магнитная в рабочем положении
Указка магнитная с экраном (дневная и ночная) предназначена для
проверки правильности и однообразия прицеливания на сокращенные
расстояния днем и ночью. Прибор состоит из экрана, указки с постоянным
магнитом и съемного имитатора вспышек выстрелов. Для подготовки к работе
необходимо установить экран и установить лист бумаги, установить магнитную
указку и дать стреляющему команду на производство выстрела, отметив
карандашом точку попадания.

22.

Порядок подготовки приборов к работе
22
Боковое стекло
Боковые стекла предназначены для проверки правильности
прицеливания, а также положения ровной мушки по отношению к точке
прицеливания в момент спуска курка (затворной рамы) с боевого взвода.
Боковое стекло служит для проверки правильности прицеливания на
действительные расстояния из автоматов и ручных пулеметов.
Для подготовки к стрельбе необходимо установить автомат в прицельный
станок и установить боковое стекло на автомат, затем дать команду
стреляющему на открытие огня.

23.

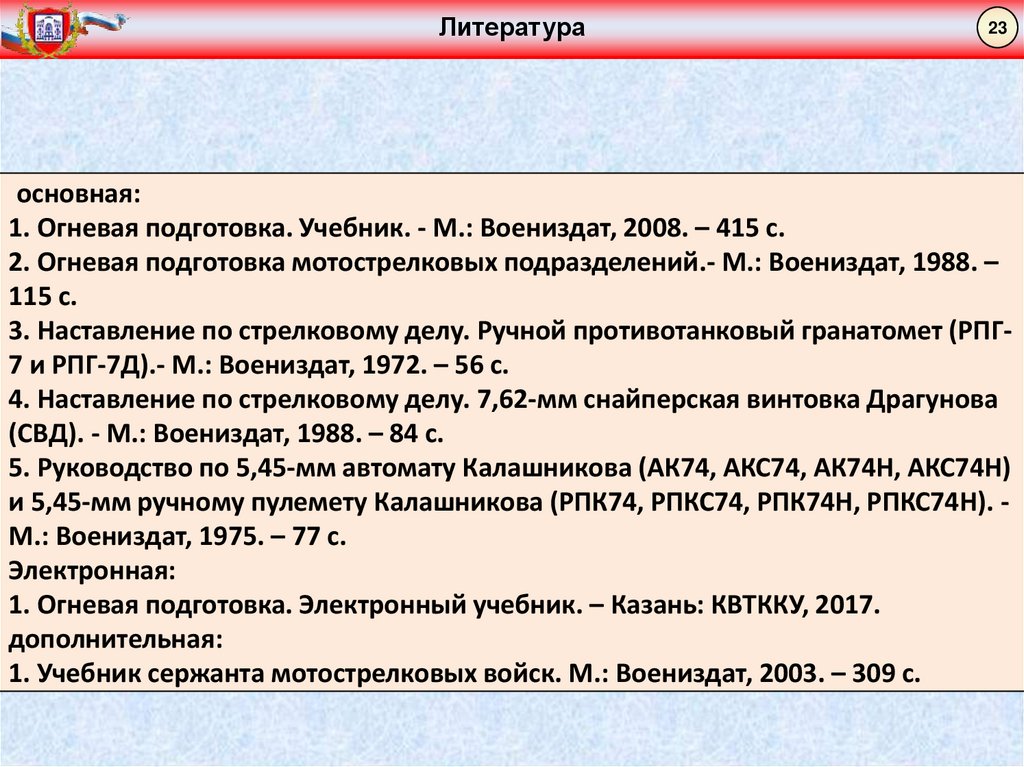

Литература
23
основная:
1. Огневая подготовка. Учебник. - М.: Воениздат, 2008. – 415 с.
2. Огневая подготовка мотострелковых подразделений.- М.: Воениздат, 1988. –
115 с.
3. Наставление по стрелковому делу. Ручной противотанковый гранатомет (РПГ7 и РПГ-7Д).- М.: Воениздат, 1972. – 56 с.
4. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова
(СВД). - М.: Воениздат, 1988. – 84 с.
5. Руководство по 5,45-мм автомату Калашникова (АК74, АКС74, АК74Н, АКС74Н)
и 5,45-мм ручному пулемету Калашникова (РПК74, РПКС74, РПК74Н, РПКС74Н). М.: Воениздат, 1975. – 77 с.
Электронная:
1. Огневая подготовка. Электронный учебник. – Казань: КВТККУ, 2017.
дополнительная:
1. Учебник сержанта мотострелковых войск. М.: Воениздат, 2003. – 309 с.

24.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
2024
СПАСИБО ЗА ВНИМАНИЕ!
