Боевая машина пехоты

1.

Военный учебный центр
при Национальном исследовательском университете
«Высшая школа экономики»
Тема 5: Боевая машина пехоты
Занятие 1: Общее устройство боевой машины пехоты.
Занятие 2 , 3 : Вооружение боевых машин.
«Назначение и размещение вооружения и приборов БМП.
ТТХ БМП-2, компановка и общее устройство. Боекомплект

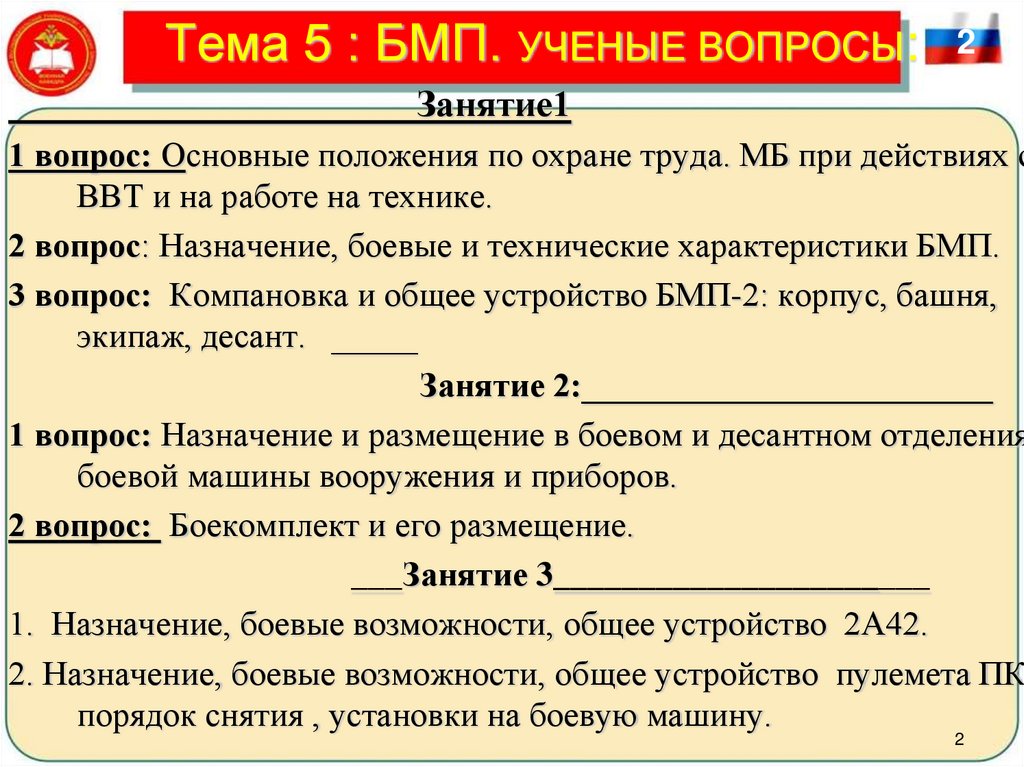

2. Тема 5 : БМП. УЧЕНЫЕ ВОПРОСЫ:

2
Занятие1
1 вопрос: Основные положения по охране труда. МБ при действиях с
ВВТ и на работе на технике.
2 вопрос: Назначение, боевые и технические характеристики БМП.
3 вопрос: Компановка и общее устройство БМП-2: корпус, башня,
экипаж, десант. _____
Занятие 2:________________________
1 вопрос: Назначение и размещение в боевом и десантном отделения
боевой машины вооружения и приборов.
2 вопрос: Боекомплект и его размещение.
___Занятие 3______________________
1. Назначение, боевые возможности, общее устройство 2А42.
2. Назначение, боевые возможности, общее устройство пулемета ПК
порядок снятия , установки на боевую машину.
2

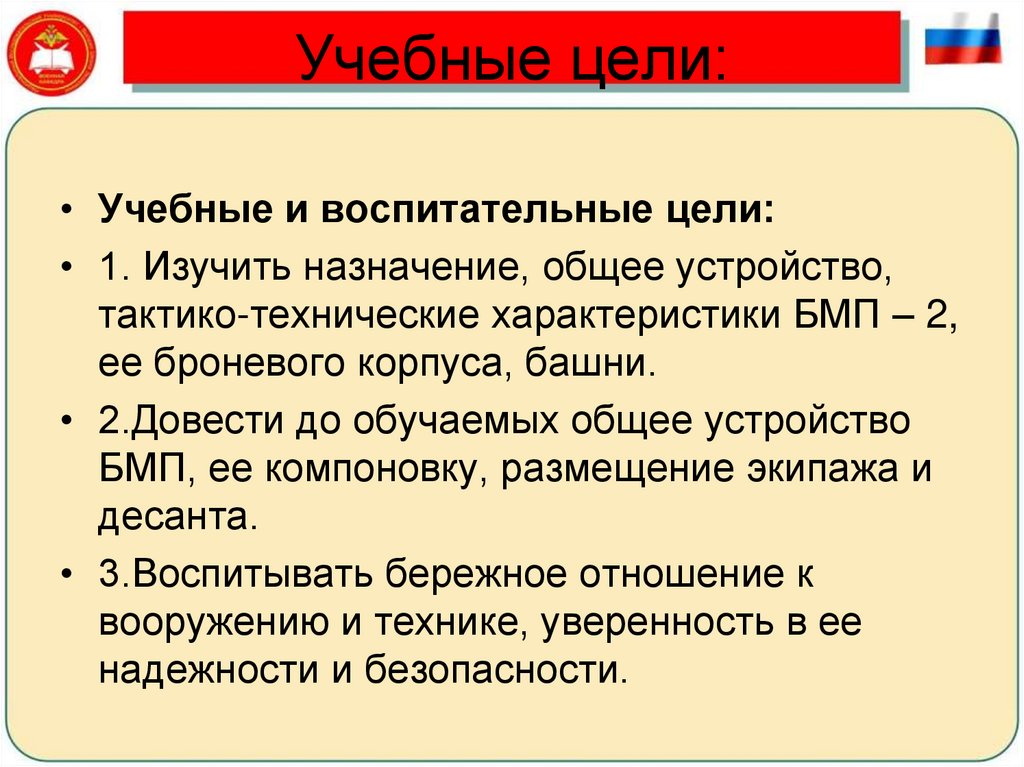

3. Учебные цели:

• Учебные и воспитательные цели:
• 1. Изучить назначение, общее устройство,
тактико-технические характеристики БМП – 2,
ее броневого корпуса, башни.
• 2.Довести до обучаемых общее устройство
БМП, ее компоновку, размещение экипажа и
десанта.
• 3.Воспитывать бережное отношение к
вооружению и технике, уверенность в ее
надежности и безопасности.

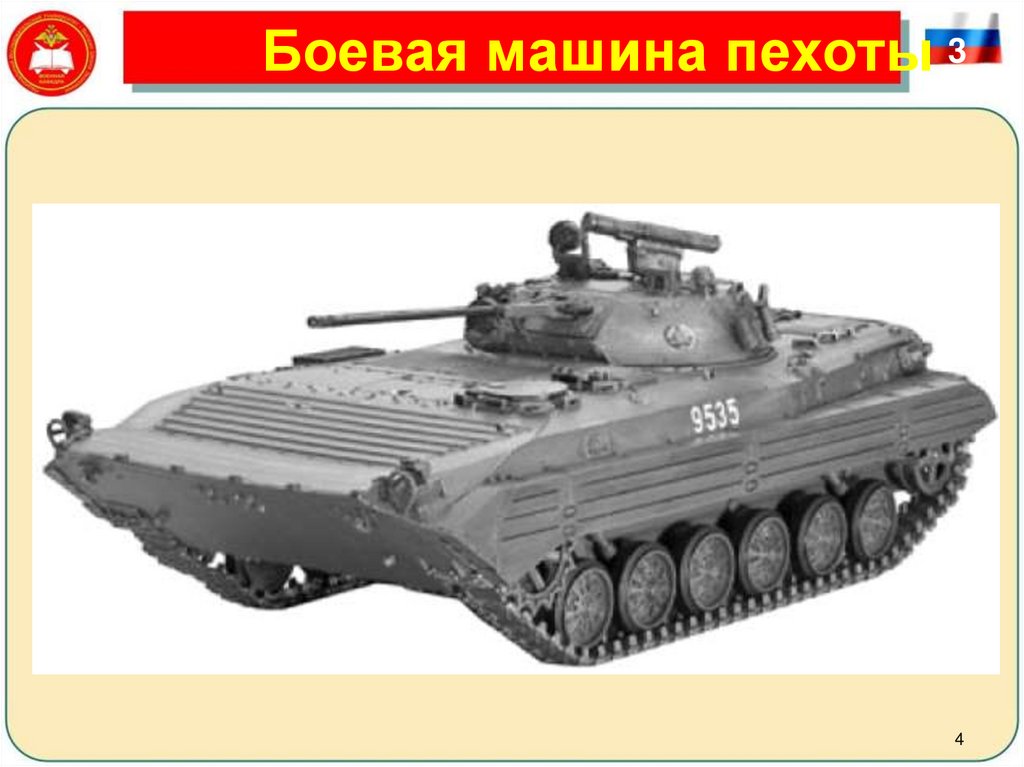

4. Боевая машина пехоты

3
4

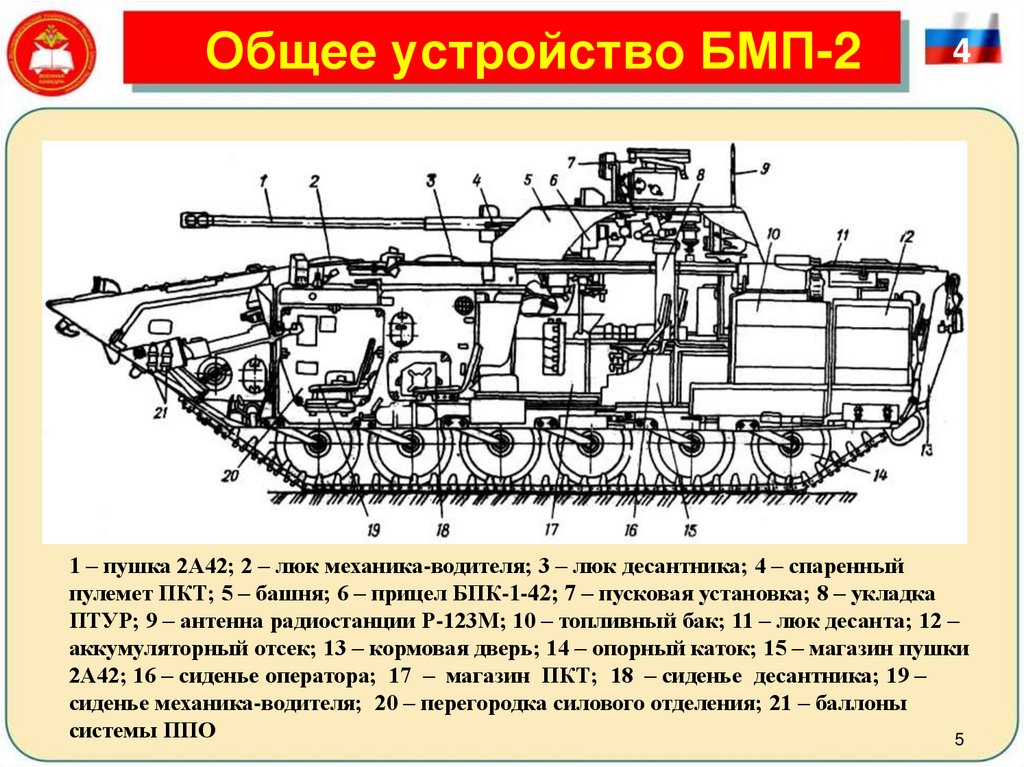

5. Общее устройство БМП-2

4
1 – пушка 2А42; 2 – люк механика-водителя; 3 – люк десантника; 4 – спаренный
пулемет ПКТ; 5 – башня; 6 – прицел БПК-1-42; 7 – пусковая установка; 8 – укладка
ПТУР; 9 – антенна радиостанции Р-123М; 10 – топливный бак; 11 – люк десанта; 12 –
аккумуляторный отсек; 13 – кормовая дверь; 14 – опорный каток; 15 – магазин пушки
2А42; 16 – сиденье оператора; 17 – магазин ПКТ; 18 – сиденье десантника; 19 –
сиденье механика-водителя; 20 – перегородка силового отделения; 21 – баллоны
системы ППО
5

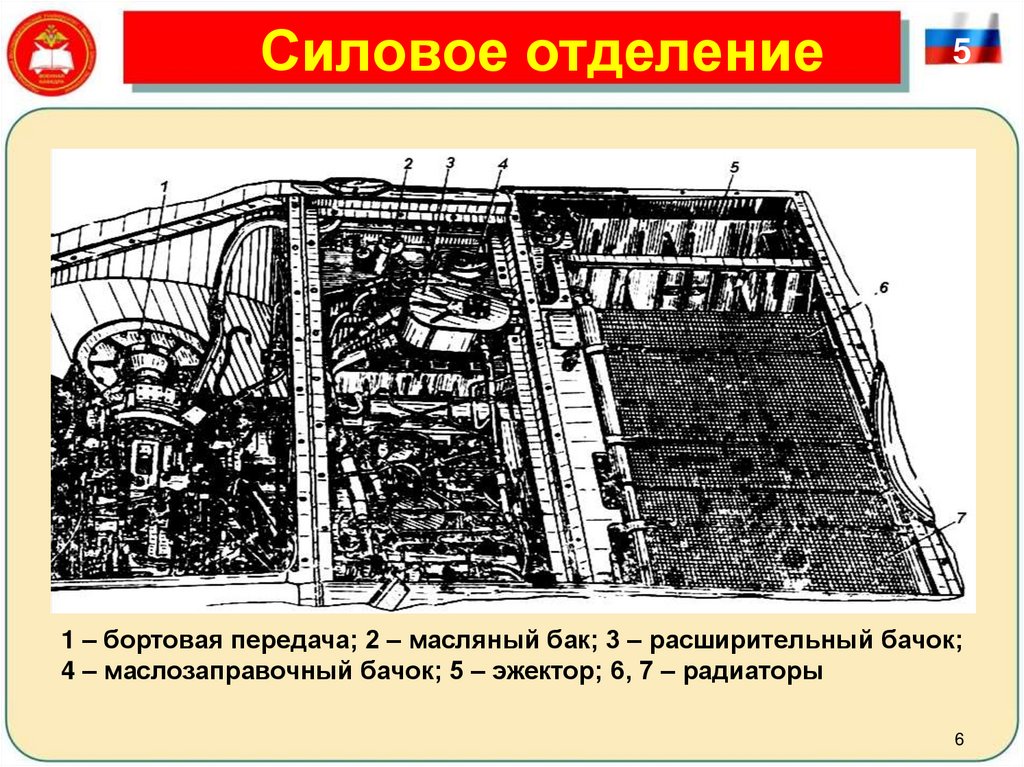

6. Силовое отделение

5
1 – бортовая передача; 2 – масляный бак; 3 – расширительный бачок;
4 – маслозаправочный бачок; 5 – эжектор; 6, 7 – радиаторы
6

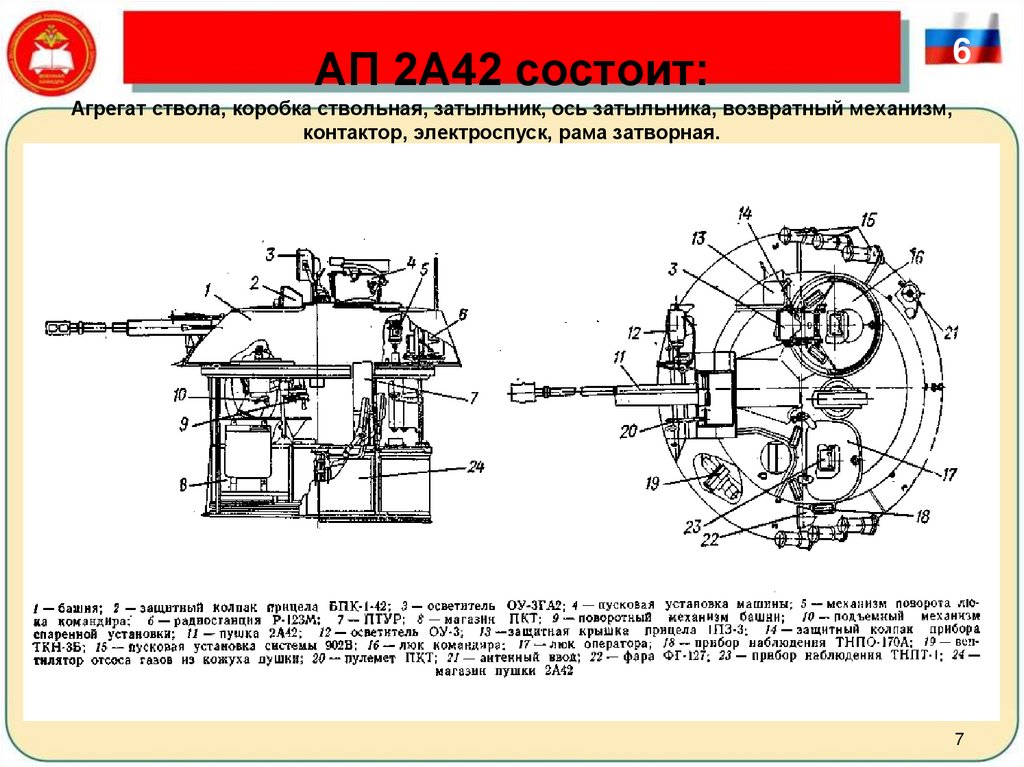

7. АП 2А42 состоит: Агрегат ствола, коробка ствольная, затыльник, ось затыльника, возвратный механизм, контактор, электроспуск,

АП 2А42 состоит:
6
Агрегат ствола, коробка ствольная, затыльник, ось затыльника, возвратный механизм,
контактор, электроспуск, рама затворная.
7

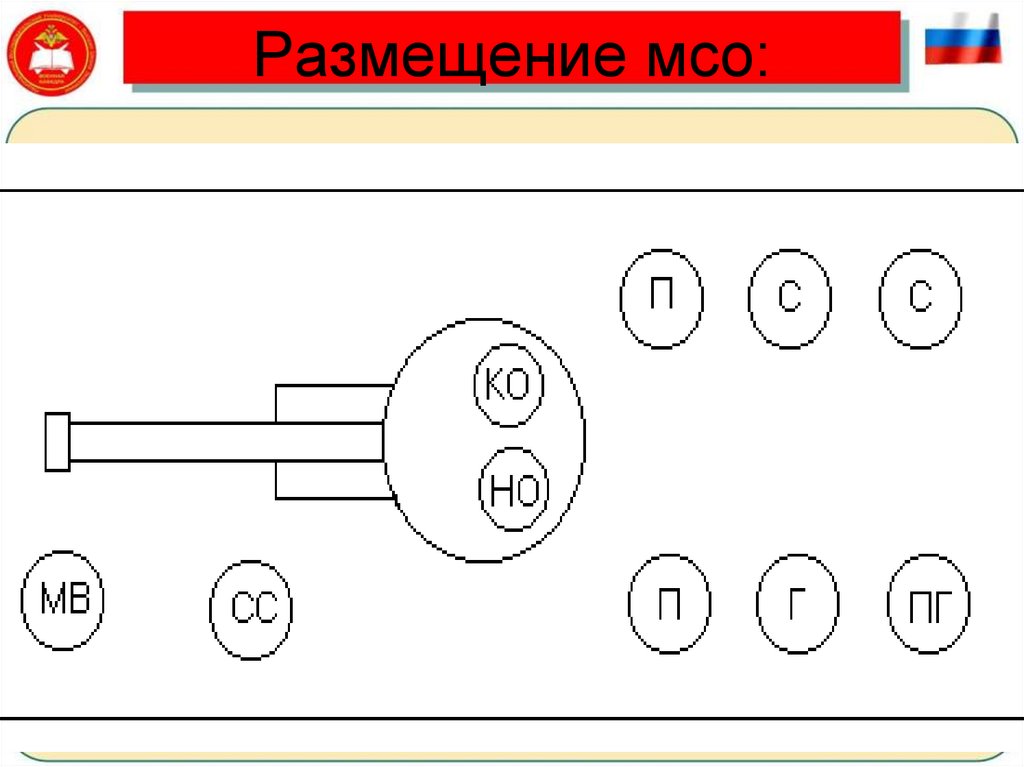

8. Размещение мсо:

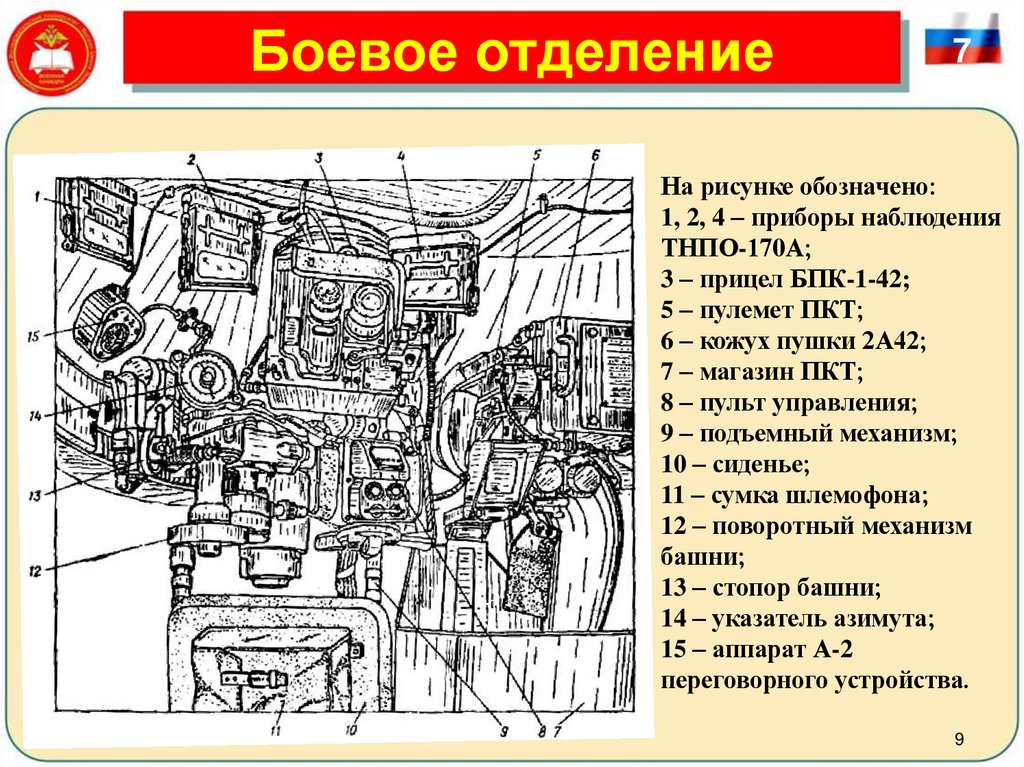

9. Боевое отделение

7
На рисунке обозначено:
1, 2, 4 – приборы наблюдения
ТНПО-170А;
3 – прицел БПК-1-42;
5 – пулемет ПКТ;
6 – кожух пушки 2А42;
7 – магазин ПКТ;
8 – пульт управления;
9 – подъемный механизм;
10 – сиденье;
11 – сумка шлемофона;
12 – поворотный механизм
башни;
13 – стопор башни;
14 – указатель азимута;
15 – аппарат А-2
переговорного устройства.
9

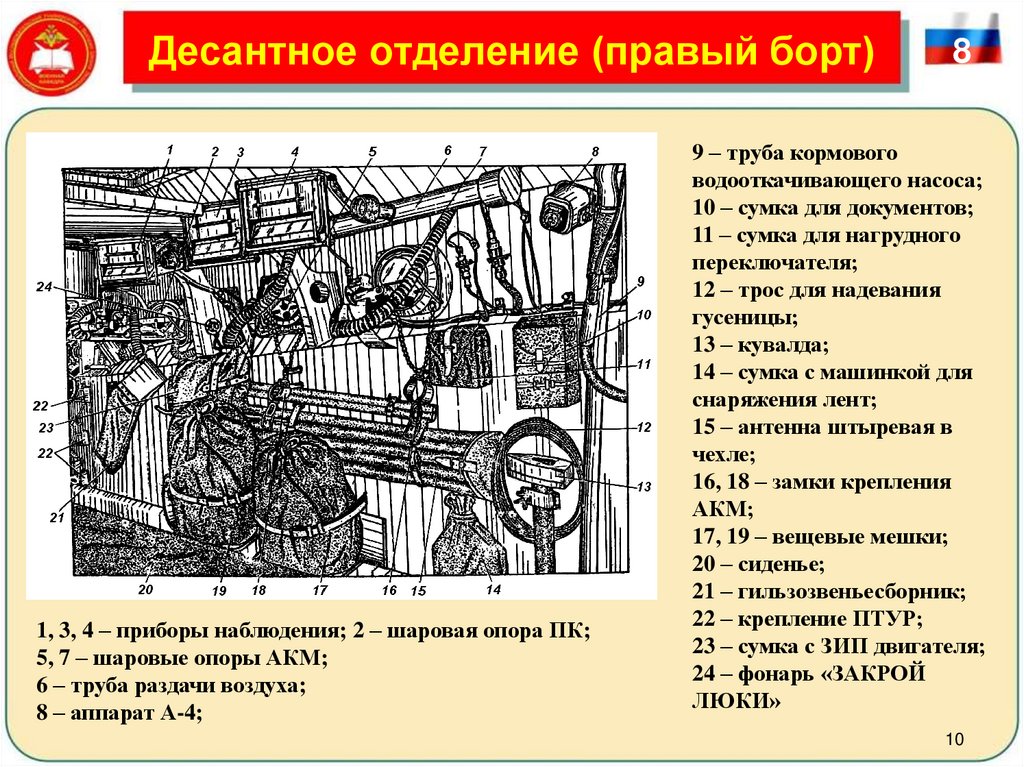

10. Десантное отделение (правый борт)

1, 3, 4 – приборы наблюдения; 2 – шаровая опора ПК;
5, 7 – шаровые опоры АКМ;
6 – труба раздачи воздуха;
8 – аппарат А-4;
8
9 – труба кормового
водооткачивающего насоса;
10 – сумка для документов;
11 – сумка для нагрудного
переключателя;
12 – трос для надевания
гусеницы;
13 – кувалда;
14 – сумка с машинкой для
снаряжения лент;
15 – антенна штыревая в
чехле;
16, 18 – замки крепления
АКМ;
17, 19 – вещевые мешки;
20 – сиденье;
21 – гильзозвеньесборник;
22 – крепление ПТУР;
23 – сумка с ЗИП двигателя;
24 – фонарь «ЗАКРОЙ
ЛЮКИ»
10

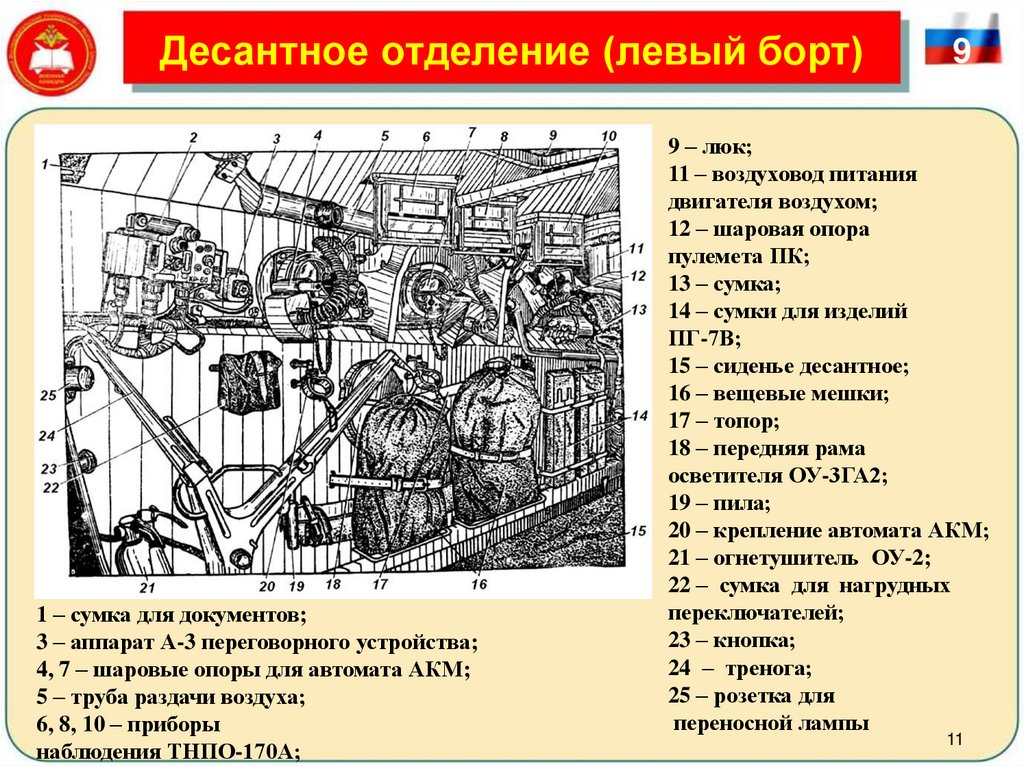

11. Десантное отделение (левый борт)

1 – сумка для документов;
3 – аппарат А-3 переговорного устройства;
4, 7 – шаровые опоры для автомата АКМ;
5 – труба раздачи воздуха;
6, 8, 10 – приборы
наблюдения ТНПО-170А;
9
9 – люк;
11 – воздуховод питания
двигателя воздухом;
12 – шаровая опора
пулемета ПК;
13 – сумка;
14 – сумки для изделий
ПГ-7В;
15 – сиденье десантное;
16 – вещевые мешки;
17 – топор;
18 – передняя рама
осветителя ОУ-3ГА2;
19 – пила;
20 – крепление автомата АКМ;
21 – огнетушитель ОУ-2;
22 – сумка для нагрудных
переключателей;
23 – кнопка;
24 – тренога;
25 – розетка для
переносной лампы
11

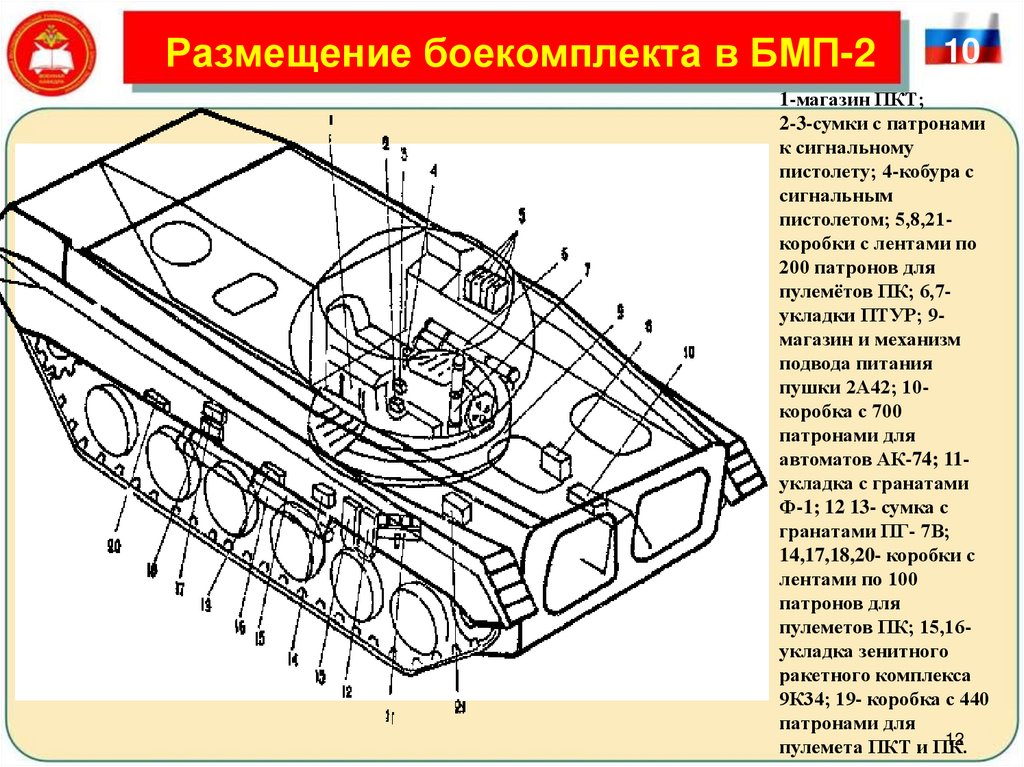

12. Размещение боекомплекта в БМП-2

10
1-магазин ПКТ;
2-3-сумки с патронами
к сигнальному
пистолету; 4-кобура с
сигнальным
пистолетом; 5,8,21коробки с лентами по
200 патронов для
пулемётов ПК; 6,7укладки ПТУР; 9магазин и механизм
подвода питания
пушки 2А42; 10коробка с 700
патронами для
автоматов АК-74; 11укладка с гранатами
Ф-1; 12 13- сумка с
гранатами ПГ- 7В;
14,17,18,20- коробки с
лентами по 100
патронов для
пулеметов ПК; 15,16укладка зенитного
ракетного комплекса
9К34; 19- коробка с 440
патронами для
12
пулемета ПКТ и ПК.

13.

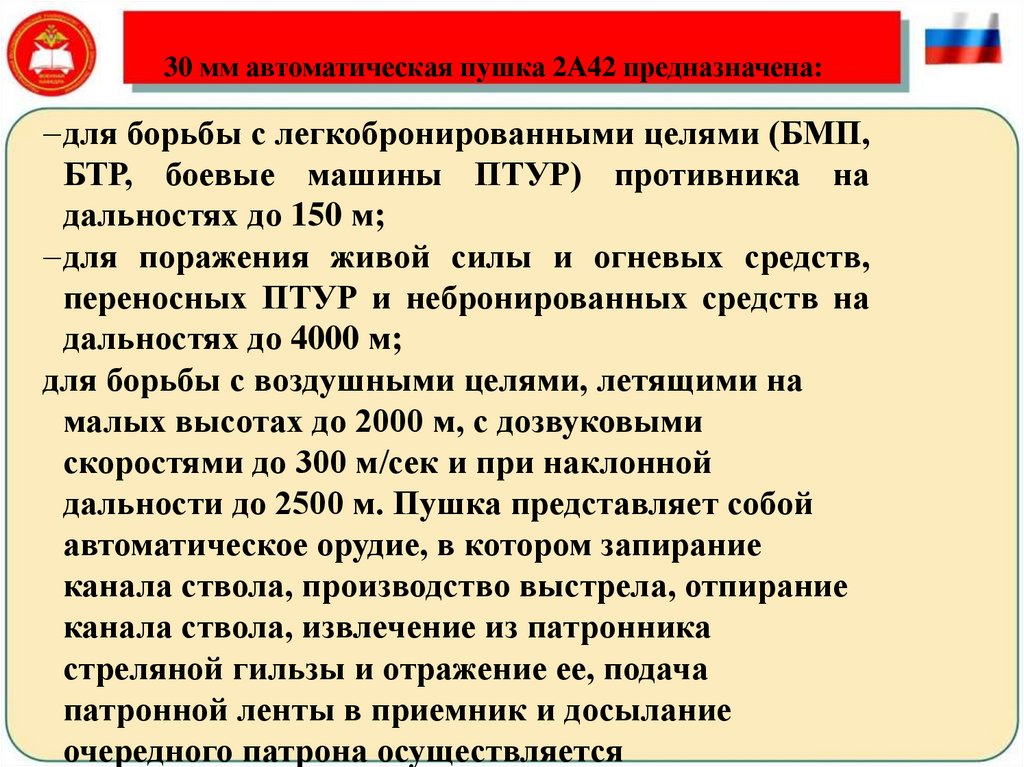

30 мм автоматическая пушка 2А42 предназначена:
для борьбы с легкобронированными целями (БМП,
БТР, боевые машины ПТУР) противника на
дальностях до 150 м;
для поражения живой силы и огневых средств,
переносных ПТУР и небронированных средств на
дальностях до 4000 м;
для борьбы с воздушными целями, летящими на
малых высотах до 2000 м, с дозвуковыми
скоростями до 300 м/сек и при наклонной
дальности до 2500 м. Пушка представляет собой
автоматическое орудие, в котором запирание
канала ствола, производство выстрела, отпирание
канала ствола, извлечение из патронника
стреляной гильзы и отражение ее, подача
патронной ленты в приемник и досылание
очередного патрона осуществляется

14.

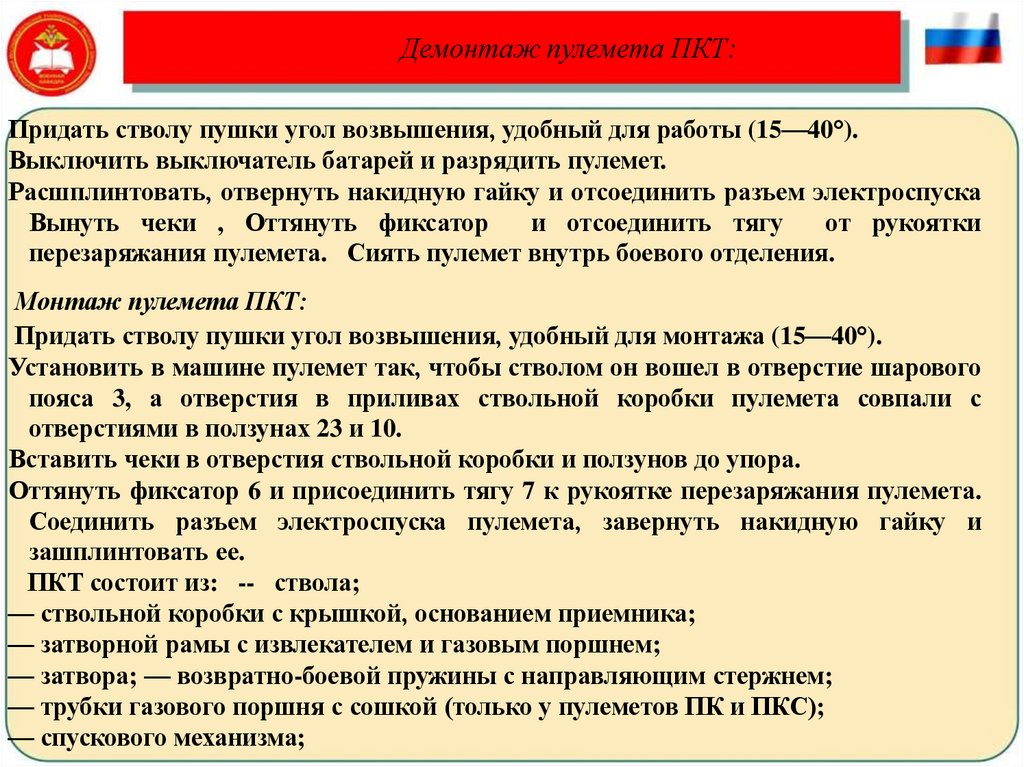

Демонтаж пулемета ПКТ:
Придать стволу пушки угол возвышения, удобный для работы (15—40°).
Выключить выключатель батарей и разрядить пулемет.
Расшплинтовать, отвернуть накидную гайку и отсоединить разъем электроспуска
Вынуть чеки , Оттянуть фиксатор
и отсоединить тягу
от рукоятки
перезаряжания пулемета. Сиять пулемет внутрь боевого отделения.
Монтаж пулемета ПКТ:
Придать стволу пушки угол возвышения, удобный для монтажа (15—40°).
Установить в машине пулемет так, чтобы стволом он вошел в отверстие шарового
пояса 3, а отверстия в приливах ствольной коробки пулемета совпали с
отверстиями в ползунах 23 и 10.
Вставить чеки в отверстия ствольной коробки и ползунов до упора.
Оттянуть фиксатор 6 и присоединить тягу 7 к рукоятке перезаряжания пулемета.
Соединить разъем электроспуска пулемета, завернуть накидную гайку и
зашплинтовать ее.
ПКТ состоит из: -- ствола;
— ствольной коробки с крышкой, основанием приемника;
— затворной рамы с извлекателем и газовым поршнем;
— затвора; — возвратно-боевой пружины с направляющим стержнем;
— трубки газового поршня с сошкой (только у пулеметов ПК и ПКС);
— спускового механизма;

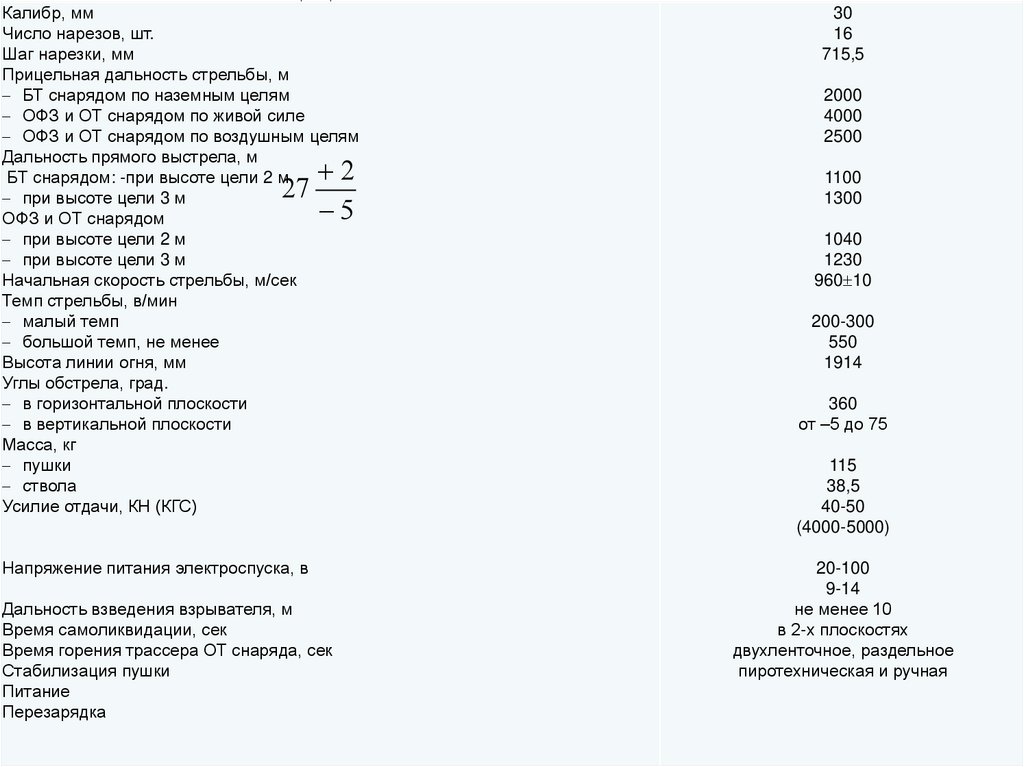

15.

Характеристики
Калибр, мм
Число нарезов, шт.
Шаг нарезки, мм
Прицельная дальность стрельбы, м
БТ снарядом по наземным целям
ОФЗ и ОТ снарядом по живой силе
ОФЗ и ОТ снарядом по воздушным целям
Дальность прямого выстрела, м
БТ снарядом: -при высоте цели 2 м
при высоте цели 3 м
ОФЗ и ОТ снарядом
при высоте цели 2 м
при высоте цели 3 м
Начальная скорость стрельбы, м/сек
Темп стрельбы, в/мин
малый темп
большой темп, не менее
Высота линии огня, мм
Углы обстрела, град.
в горизонтальной плоскости
в вертикальной плоскости
Масса, кг
пушки
ствола
Усилие отдачи, КН (КГС)
27
2
5
Напряжение питания электроспуска, в
Дальность взведения взрывателя, м
Время самоликвидации, сек
Время горения трассера ОТ снаряда, сек
Стабилизация пушки
Питание
Перезарядка
30
16
715,5
2000
4000
2500
1100
1300
1040
1230
960 10
200-300
550
1914
360
от –5 до 75
115
38,5
40-50
(4000-5000)
20-100
9-14
не менее 10
в 2-х плоскостях
двухленточное, раздельное
пиротехническая и ручная

16.

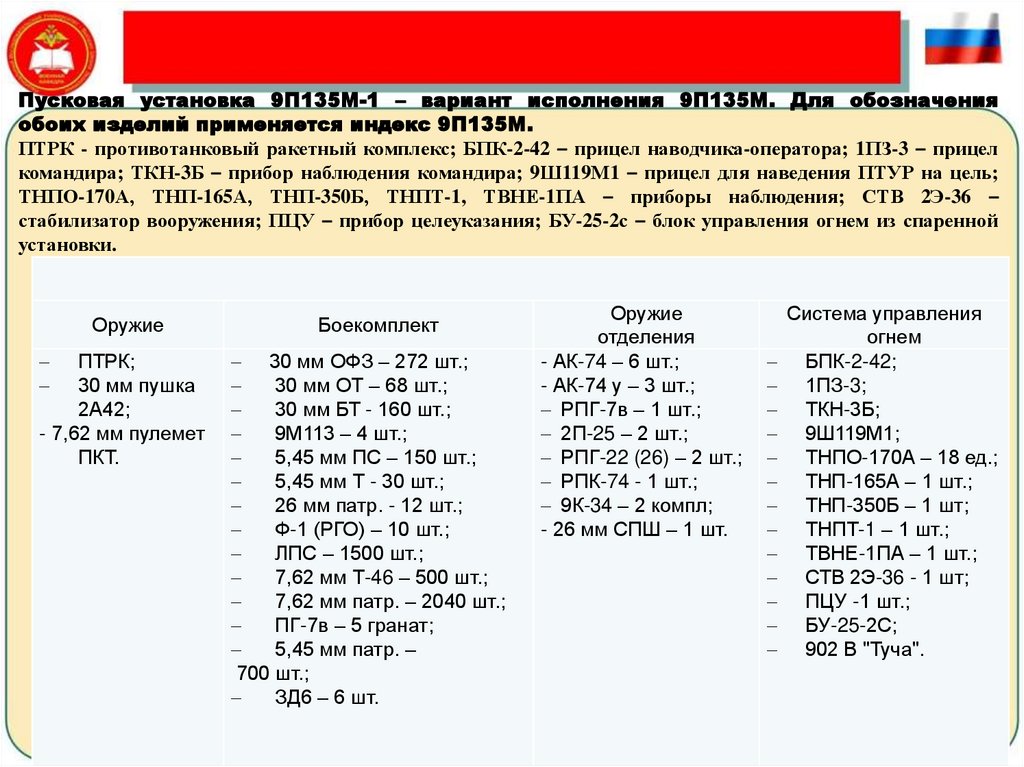

Пусковая установка 9П135М-1 – вариант исполнения 9П135М. Для обозначения
обоих изделий применяется индекс 9П135М.
ПТРК - противотанковый ракетный комплекс; БПК-2-42 – прицел наводчика-оператора; 1ПЗ-3 – прицел
командира; ТКН-3Б – прибор наблюдения командира; 9Ш119М1 – прицел для наведения ПТУР на цель;
ТНПО-170А, ТНП-165А, ТНП-350Б, ТНПТ-1, ТВНЕ-1ПА – приборы наблюдения; СТВ 2Э-36 –
стабилизатор вооружения; ПЦУ – прибор целеуказания; БУ-25-2с – блок управления огнем из спаренной
установки.
Оружие
Боекомплект
ПТРК;
30 мм пушка
2А42;
- 7,62 мм пулемет
ПКТ.
30 мм ОФЗ – 272 шт.;
30 мм ОТ – 68 шт.;
30 мм БТ - 160 шт.;
9М113 – 4 шт.;
5,45 мм ПС – 150 шт.;
5,45 мм Т - 30 шт.;
26 мм патр. - 12 шт.;
Ф-1 (РГО) – 10 шт.;
ЛПС – 1500 шт.;
7,62 мм Т-46 – 500 шт.;
7,62 мм патр. – 2040 шт.;
ПГ-7в – 5 гранат;
5,45 мм патр. –
700 шт.;
ЗД6 – 6 шт.
Оружие
отделения
- АК-74 – 6 шт.;
- АК-74 у – 3 шт.;
РПГ-7в – 1 шт.;
2П-25 – 2 шт.;
РПГ-22 (26) – 2 шт.;
РПК-74 - 1 шт.;
9К-34 – 2 компл;
- 26 мм СПШ – 1 шт.
Система управления
огнем
БПК-2-42;
1ПЗ-3;
ТКН-3Б;
9Ш119М1;
ТНПО-170А – 18 ед.;
ТНП-165А – 1 шт.;
ТНП-350Б – 1 шт;
ТНПТ-1 – 1 шт.;
ТВНЕ-1ПА – 1 шт.;
СТВ 2Э-36 - 1 шт;
ПЦУ -1 шт.;
БУ-25-2С;
902 В "Туча".

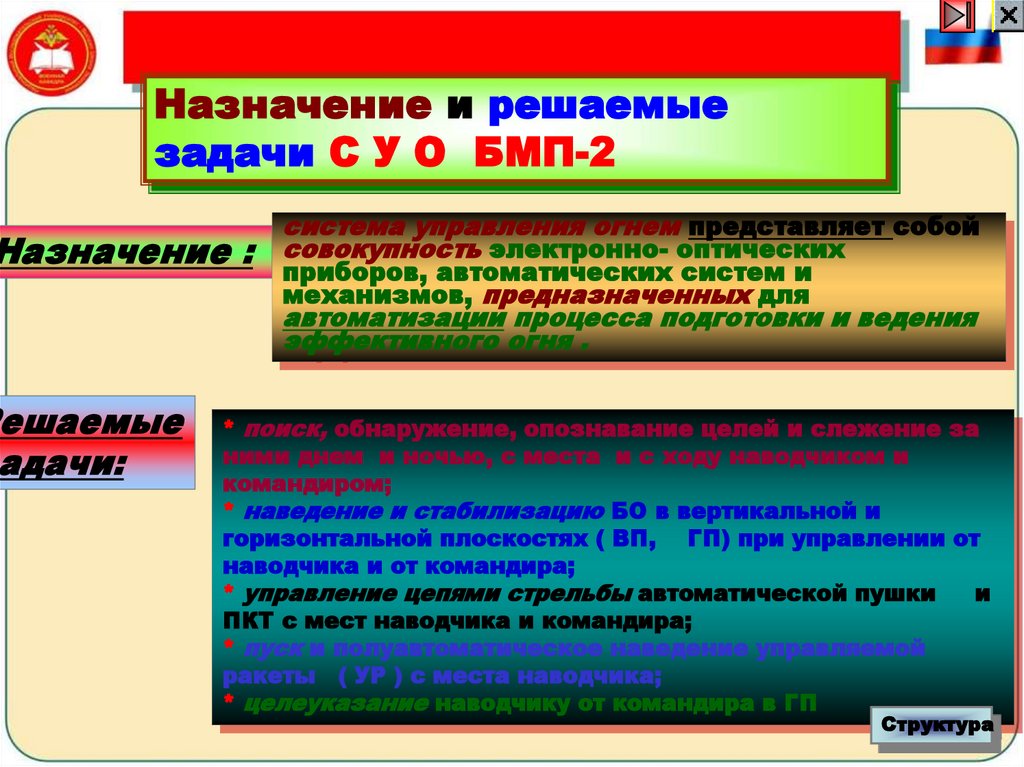

17.

Назначение и решаемые
задачи С У О БМП-2
Назначение :
Решаемые
адачи:
система управления огнем представляет собой
совокупность электронно- оптических
приборов, автоматических систем и
механизмов, предназначенных для
автоматизации процесса подготовки и ведения
эффективного огня .
* поиск, обнаружение, опознавание целей и слежение за
ними днем и ночью, с места и с ходу наводчиком и
командиром;
* наведение и стабилизацию БО в вертикальной и
горизонтальной плоскостях ( ВП, ГП) при управлении от
наводчика и от командира;
* управление цепями стрельбы автоматической пушки
и
ПКТ с мест наводчика и командира;
* пуск и полуавтоматическое наведение управляемой
ракеты ( УР ) с места наводчика;
* целеуказание наводчику от командира в ГП
Структура

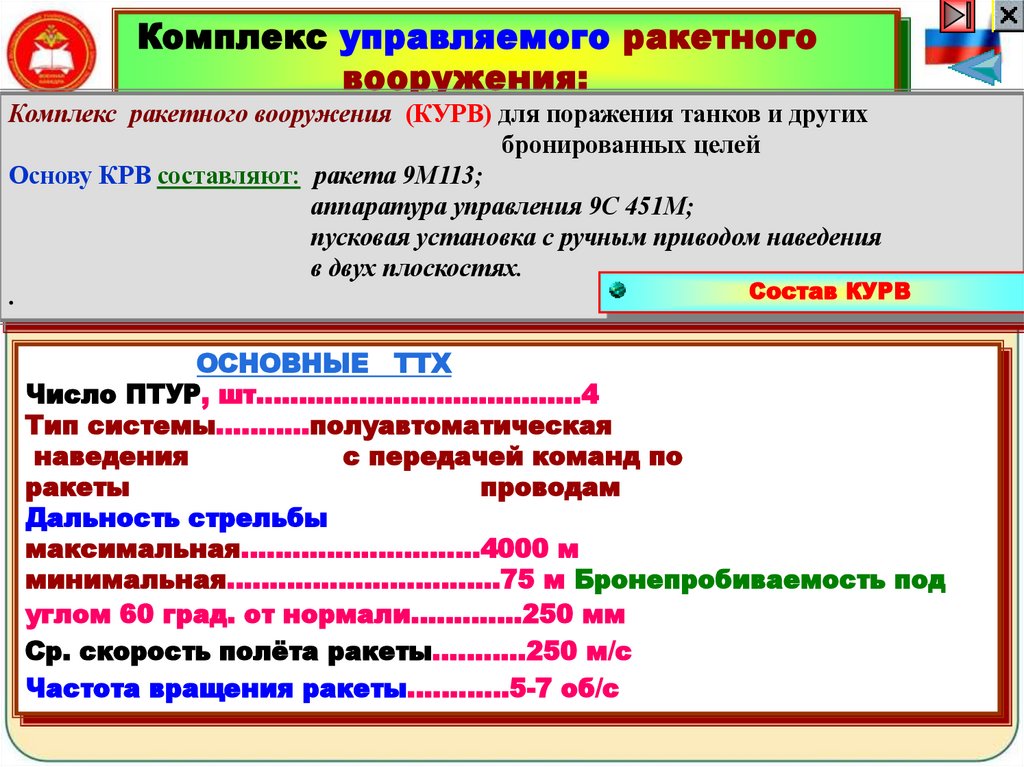

18.

Комплекс управляемого ракетного
вооружения:
Комплекс ракетного вооружения (КУРВ) для поражения танков и других
бронированных целей
Основу КРВ составляют: ракета 9М113;
аппаратура управления 9С 451М;
пусковая установка с ручным приводом наведения
в двух плоскостях.
.
Состав КУРВ
ОСНОВНЫЕ ТТХ
Число ПТУР, шт.…….……………...............4
Тип системы………..полуавтоматическая
наведения
с передачей команд по
ракеты
проводам
Дальность стрельбы
максимальная……………………….4000 м
минимальная…………………………..75 м Бронепробиваемость под
углом 60 град. от нормали………….250 мм
Ср. скорость полёта ракеты………..250 м/с
Частота вращения ракеты…………5-7 об/с

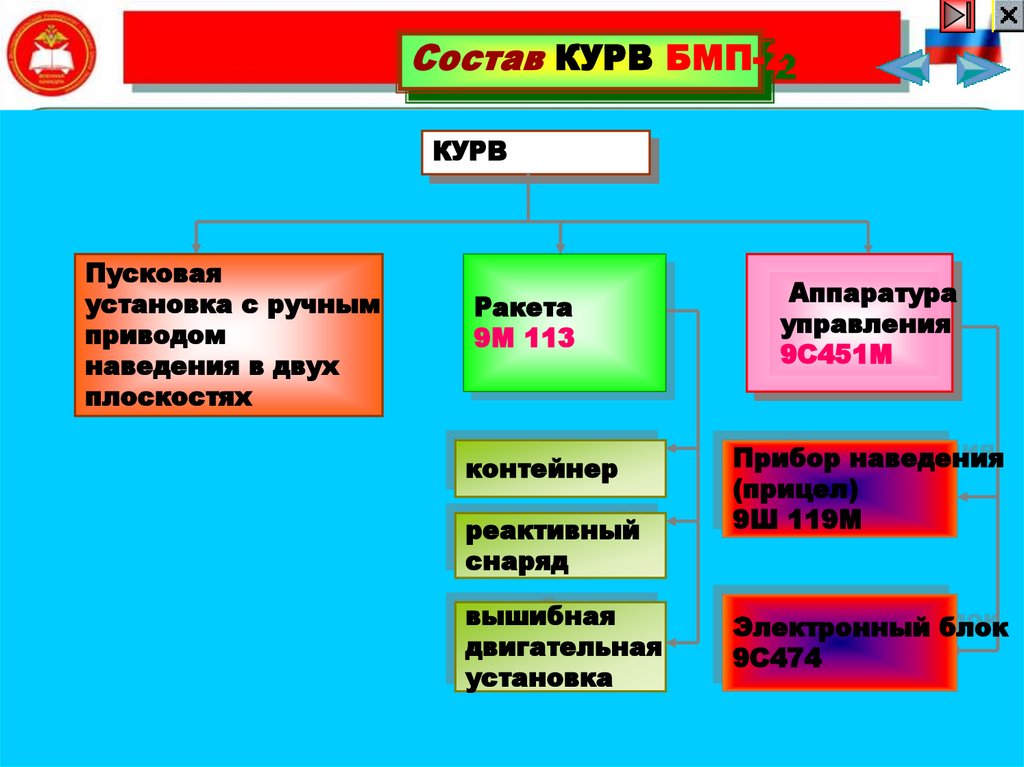

19.

Состав КУРВ БМП-2
КУРВ
Пусковая
установка с ручным
приводом
наведения в двух
плоскостях
Ракета
9М 113
контейнер
реактивный
снаряд
вышибная
двигательная
установка
Аппаратура
управления
9С451М
Прибор наведения
(прицел)
9Ш 119М
Электронный блок
9С474

20.

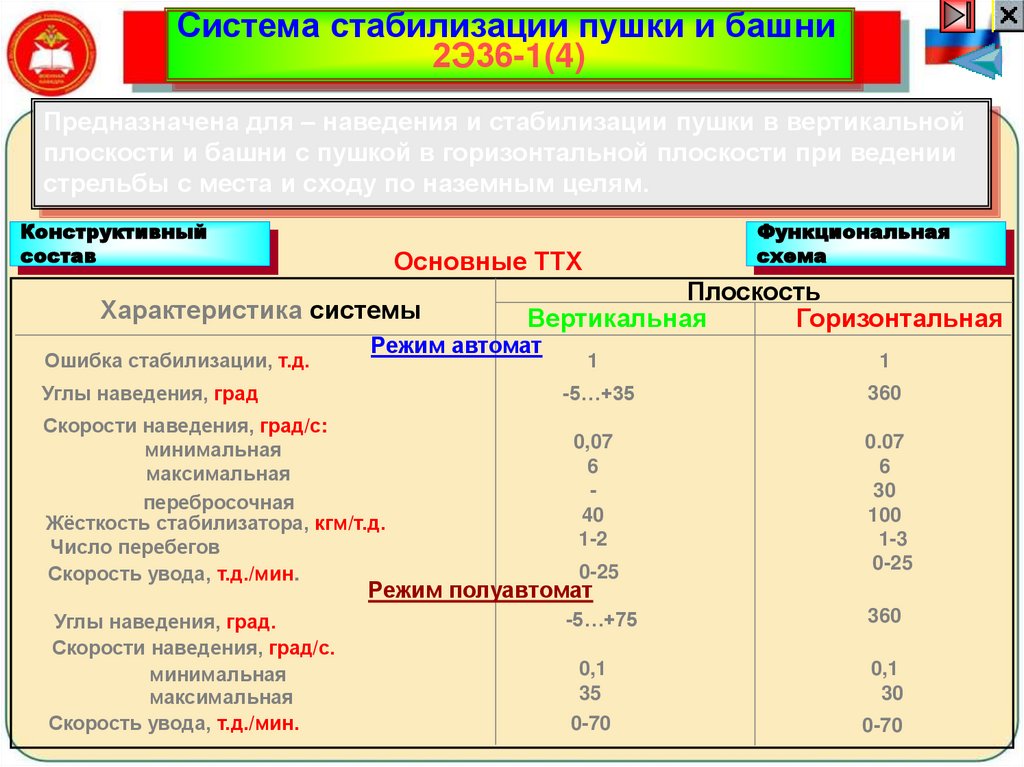

Система стабилизации пушки и башни
2Э36-1(4)
Предназначена для – наведения и стабилизации пушки в вертикальной
плоскости и башни с пушкой в горизонтальной плоскости при ведении
стрельбы с места и сходу по наземным целям.
Конструктивный
состав
Основные ТТХ
Характеристика системы
Ошибка стабилизации, т.д.
Функциональная
схема
Плоскость
Вертикальная
Горизонтальная
Режим автомат
1
1
Углы наведения, град
-5…+35
360
Скорости наведения, град/с:
минимальная
максимальная
перебросочная
Жёсткость стабилизатора, кгм/т.д.
Число перебегов
Скорость увода, т.д./мин.
0,07
6
40
1-2
0-25
0.07
6
30
100
1-3
0-25
-5…+75
360
0,1
35
0,1
30
0-70
0-70
Режим полуавтомат
Углы наведения, град.
Скорости наведения, град/с.
минимальная
максимальная
Скорость увода, т.д./мин.

21.

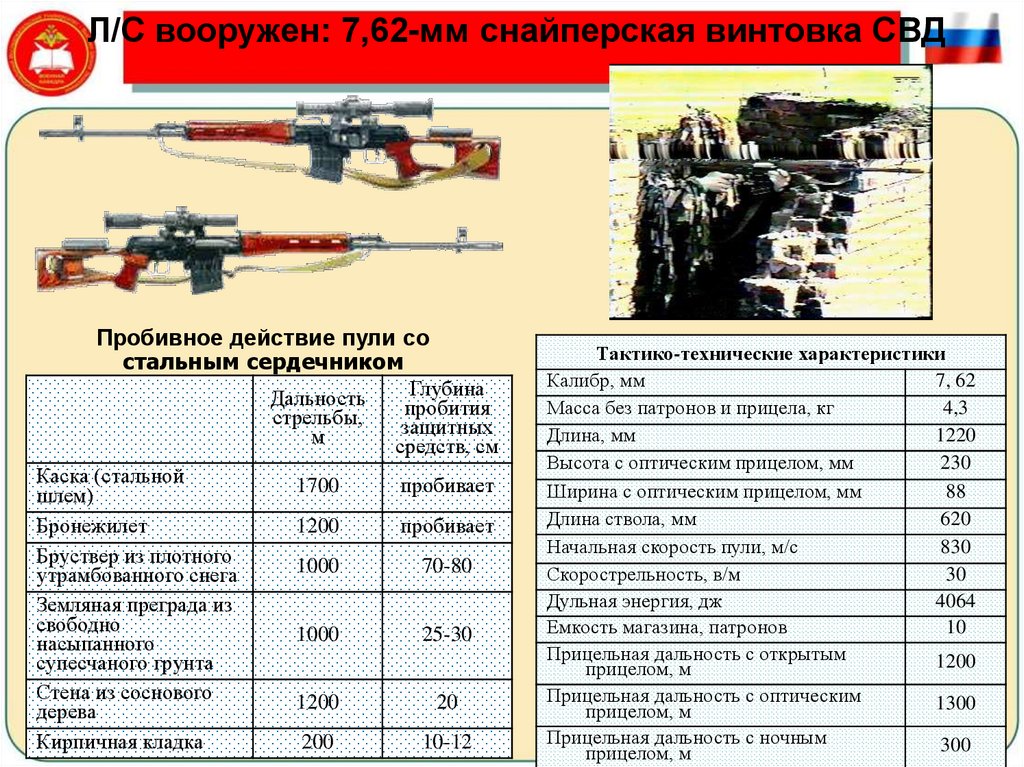

Л/С вооружен: 7,62-мм снайперская винтовка СВД
Пробивное действие пули со
стальным сердечником
Каска (стальной
шлем)
Бронежилет
Бруствер из плотного
утрамбованного снега
Земляная преграда из
свободно
насыпанного
супесчаного грунта
Стена из соснового
дерева
Кирпичная кладка
Дальность
стрельбы,
м
Глубина
пробития
защитных
средств, см
1700
пробивает
1200
пробивает
1000
70-80
1000
25-30
1200
20
200
10-12
Tактико-технические характеристики
Калибр, мм
7, 62
Масса без патронов и прицела, кг
4,3
Длина, мм
1220
Высота с оптическим прицелом, мм
230
Ширина с оптическим прицелом, мм
88
Длина ствола, мм
620
Начальная скорость пули, м/с
830
Скорострельность, в/м
30
Дульная энергия, дж
4064
Емкость магазина, патронов
10
Прицельная дальность с открытым
1200
прицелом, м
Прицельная дальность с оптическим
1300
прицелом, м
Прицельная дальность с ночным
300
прицелом, м

22.

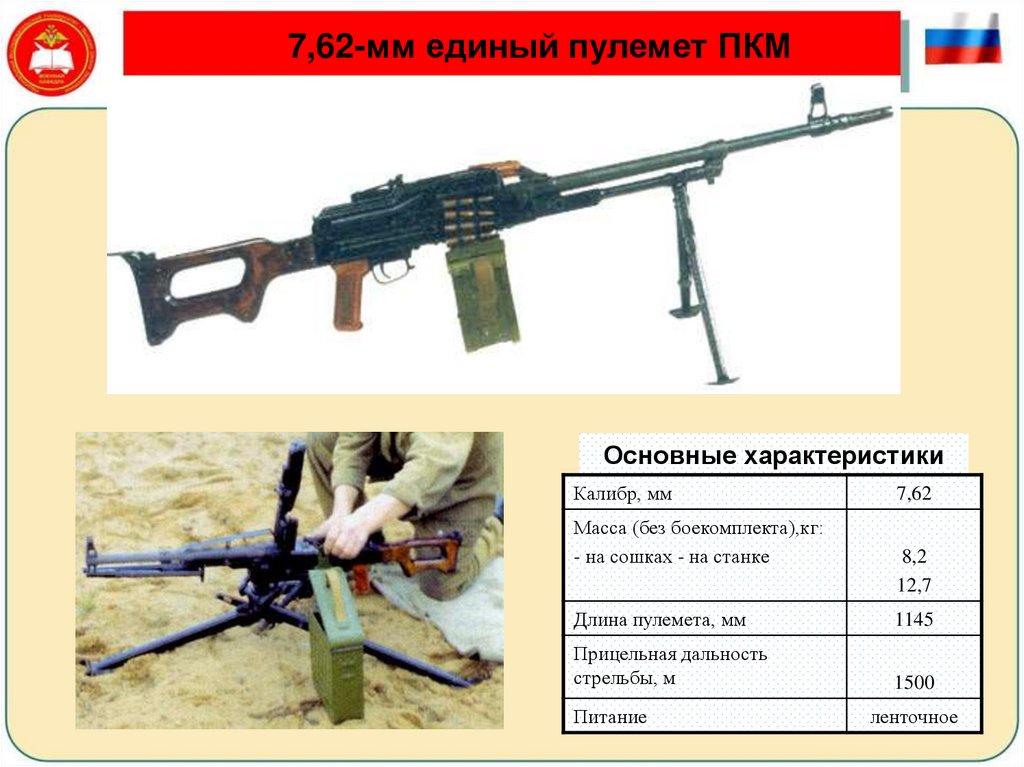

7,62-мм единый пулемет ПКМ
Основные характеристики
Калибр, мм
Масса (без боекомплекта),кг:
- на сошках - на станке
7,62
8,2
12,7
Длина пулемета, мм
1145
Прицельная дальность
стрельбы, м
1500
Питание
ленточное

23.

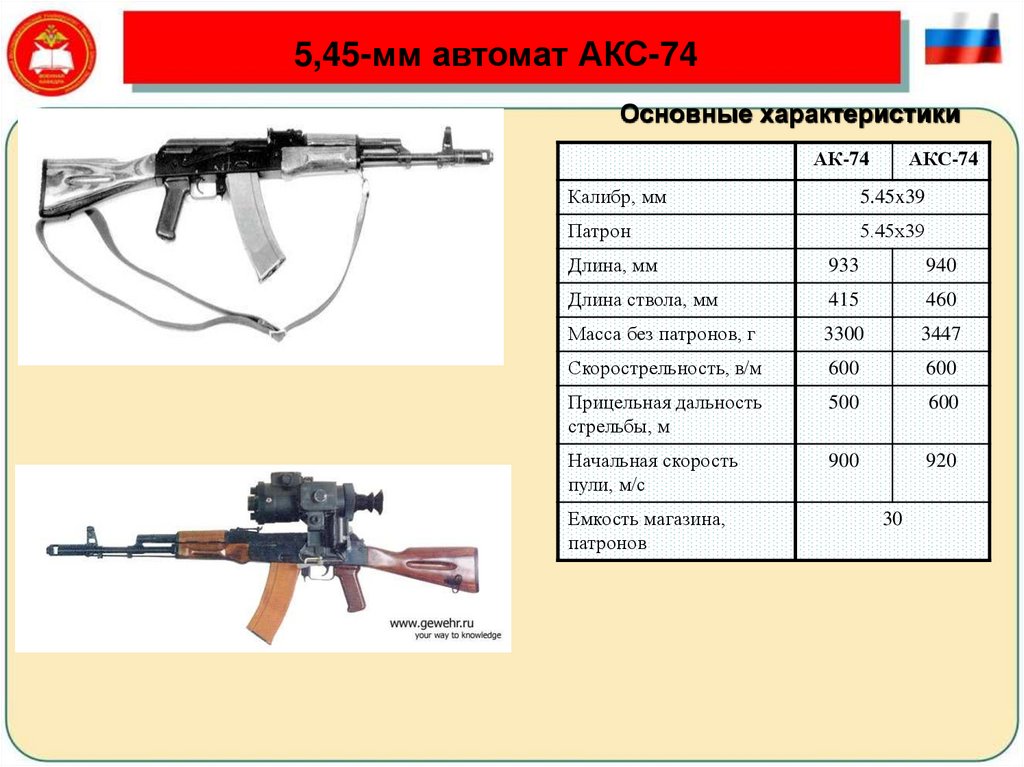

5,45-мм автомат АКС-74
Основные характеристики
АК-74
АКС-74
Калибр, мм
5.45x39
Патрон
5.45х39
Длина, мм
933
940
Длина ствола, мм
415
460
Масса без патронов, г
3300
3447
Скорострельность, в/м
600
600
Прицельная дальность
стрельбы, м
500
600
Начальная скорость
пули, м/c
900
920
Емкость магазина,
патронов
30

24.

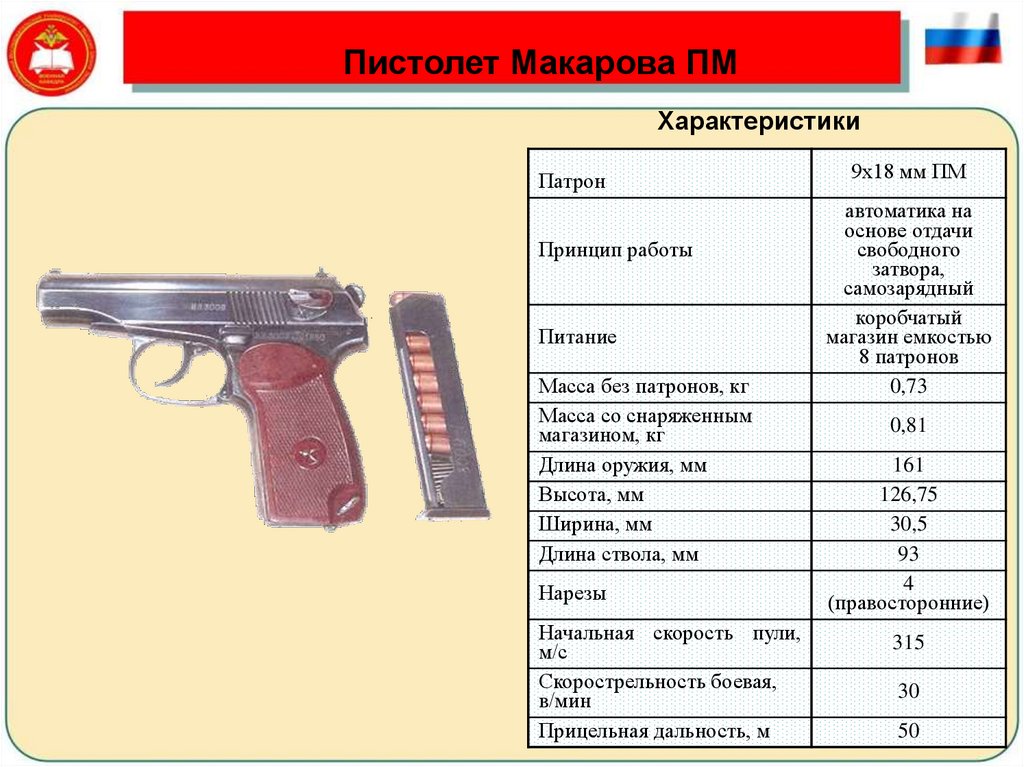

Пистолет Макарова ПМ
Характеристики
Патрон
Принцип работы
Питание
Масса без патронов, кг
Масса со снаряженным
магазином, кг
Длина оружия, мм
Высота, мм
Ширина, мм
Длина ствола, мм
Нарезы
Начальная скорость пули,
м/с
Скорострельность боевая,
в/мин
Прицельная дальность, м
9х18 мм ПМ
автоматика на
основе отдачи
свободного
затвора,
самозарядный
коробчатый
магазин емкостью
8 патронов
0,73
0,81
161
126,75
30,5
93
4
(правосторонние)
315
30
50

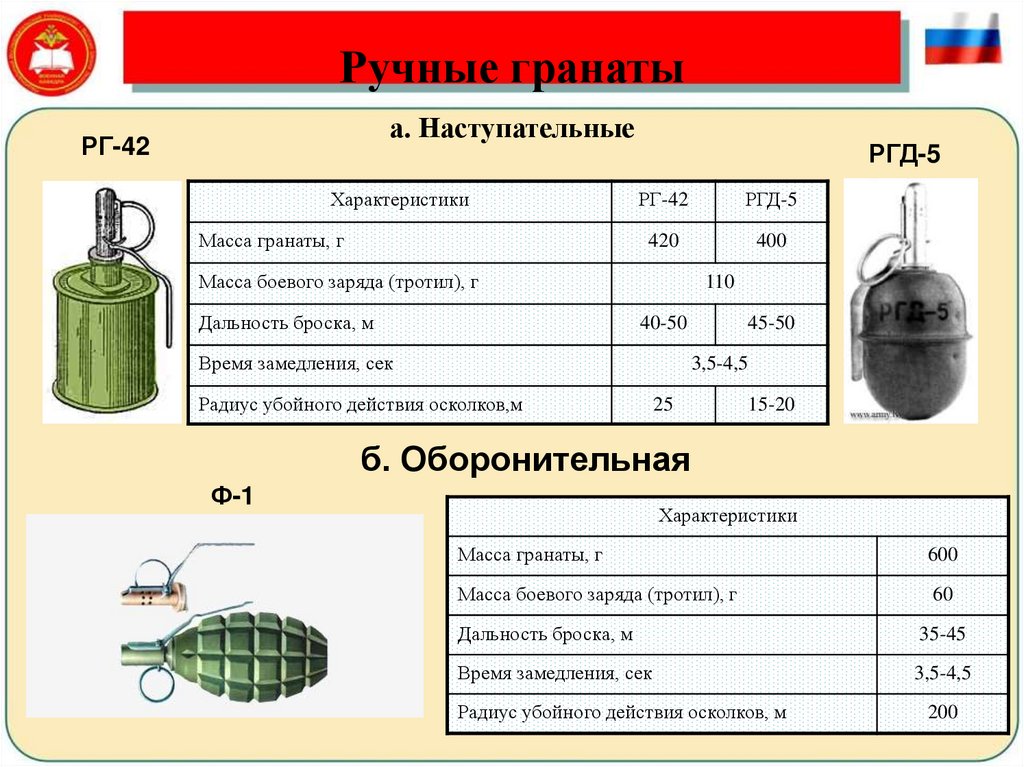

25.

Ручные гранаты
а. Наступательные
РГ-42
Характеристики
Масса гранаты, г
РГД-5
РГ-42
РГД-5
420
400
Масса боевого заряда (тротил), г
Дальность броска, м
110
40-50
Время замедления, сек
45-50
3,5-4,5
Радиус убойного действия осколков,м
25
15-20
б. Оборонительная
Ф-1
Характеристики
Масса гранаты, г
600
Масса боевого заряда (тротил), г
60
Дальность броска, м
35-45
Время замедления, сек
3,5-4,5
Радиус убойного действия осколков, м
200

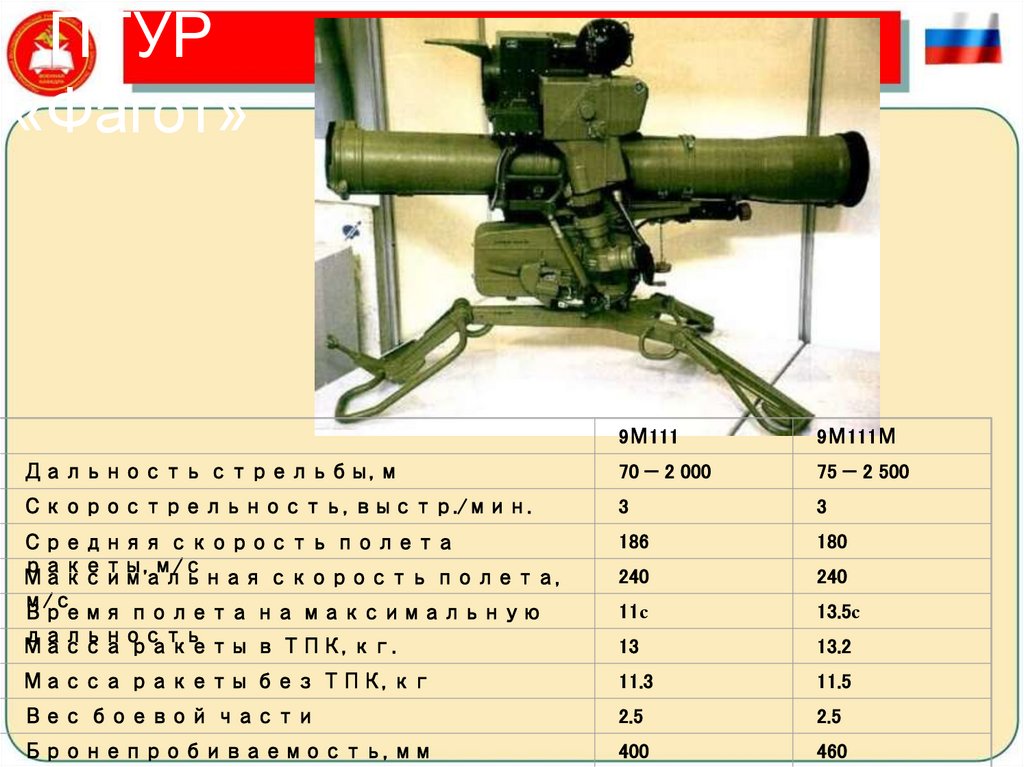

26. ПТУР «Фагот»

9М111
9М111М
Дальность стрельбы, м
70 — 2 000
75 — 2 500
Скорострельность, выстр./мин.
3
3
Средняя скорость полета
ракеты, м/с
Максимальная скорость полета,
м/с
Время полета на максимальную
дальность
Масса ракеты в ТПК, кг.
186
180
240
240
11с
13.5с
13
13.2
Масса ракеты без ТПК, кг
11.3
11.5
Вес боевой части
2.5
2.5
Бронепробиваемость, мм
400
460

27.

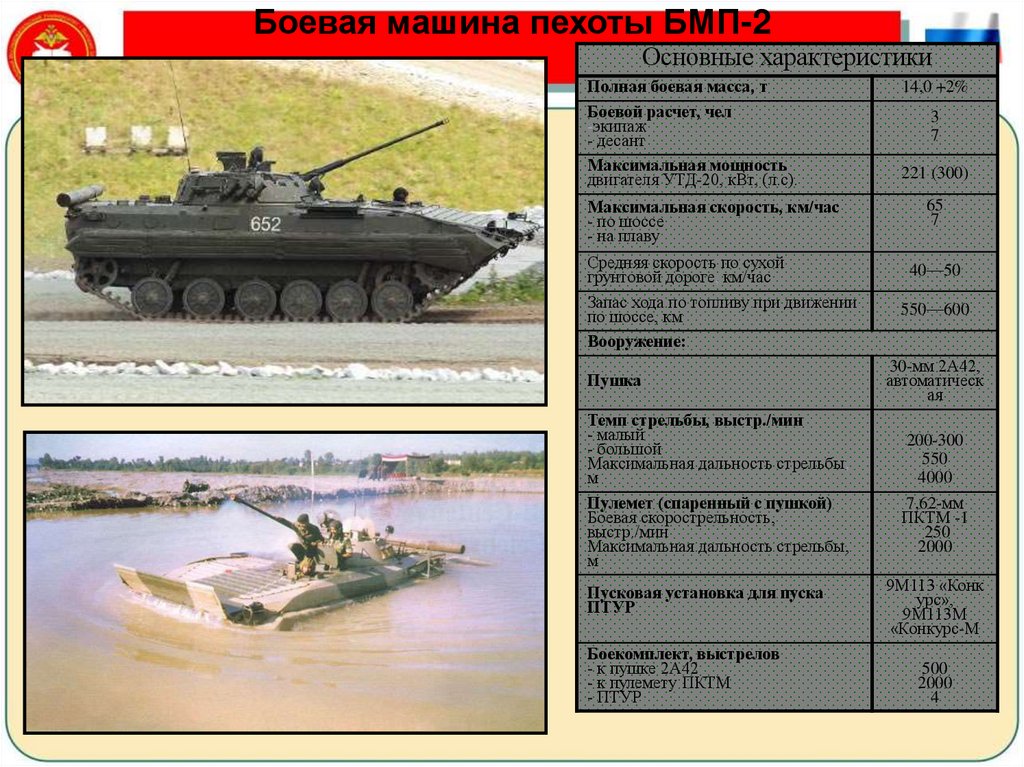

Боевая машина пехоты БМП-2
Основные характеристики
Полная боевая масса, т
Боевой расчет, чел
-экипаж
- десант
Максимальная мощность
двигателя УТД-20, кВт, (л.с).
Максимальная скорость, км/час
- по шоссе
- на плаву
Средняя скорость по сухой
грунтовой дороге, км/час
Запас хода по топливу при движении
по шоссе, км
Вооружение:
Пушка
Темп стрельбы, выстр./мин
- малый
- большой
Максимальная дальность стрельбы,
м
Пулемет (спаренный с пушкой)
Боевая скорострельность,
выстр./мин
Максимальная дальность стрельбы,
м
Пусковая установка для пуска
ПТУР
Боекомплект, выстрелов
- к пушке 2А42
- к пулемету ПКТМ
- ПТУР
14,0 +2%
3
7
221 (300)
65
7
40—50
550—600
30-мм 2А42,
автоматическ
ая
200-300
550
4000
7,62-мм
ПКТМ -1
250
2000
9М113 «Конк
урс»,
9М113М
«Конкурс-М
500
2000
4

28. Учебные цели:

• Учебные и воспитательные цели:
• 1. Изучить назначение, общее устройство,
тактико-технические характеристики БМП – 2,
ее броневого корпуса, башни.
• 2.Довести до обучаемых общее устройство
БМП, ее компоновку, размещение экипажа и
десанта.
• 3.Воспитывать бережное отношение к
вооружению и технике, уверенность в ее
надежности и безопасности.

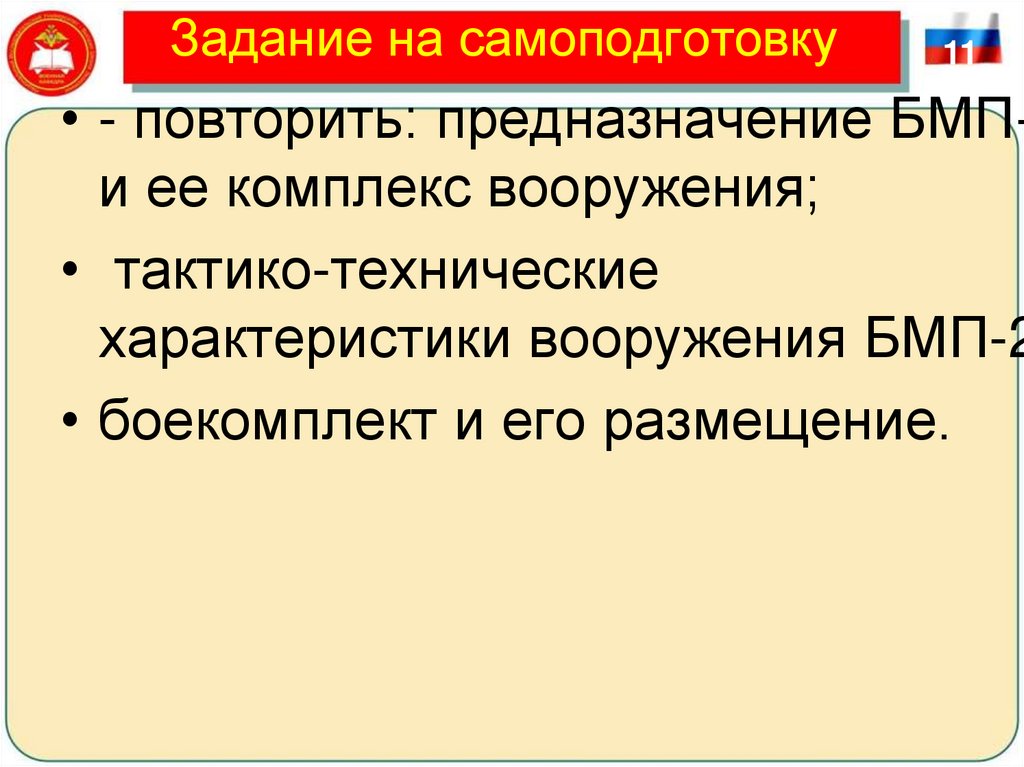

29. Задание на самоподготовку

11
• - повторить: предназначение БМПи ее комплекс вооружения;
• тактико-технические
характеристики вооружения БМП-2
• боекомплект и его размещение.

30.

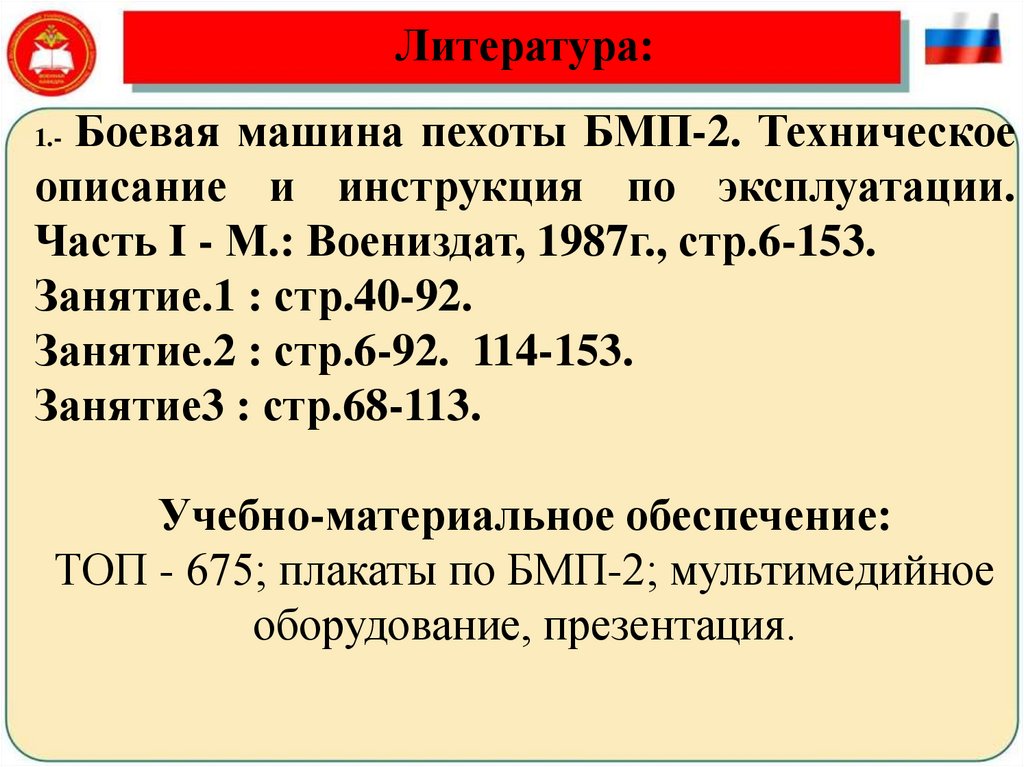

Литература:
Боевая машина пехоты БМП-2. Техническое
описание и инструкция по эксплуатации.
Часть I - М.: Воениздат, 1987г., стр.6-153.
Занятие.1 : стр.40-92.
Занятие.2 : стр.6-92. 114-153.
Занятие3 : стр.68-113.
1.-
Учебно-материальное обеспечение:
ТОП - 675; плакаты по БМП-2; мультимедийное
оборудование, презентация.

31.

Военная кафедра
при Национальном исследовательском университете
«Высшая школа экономики»
СПАСИБО ЗА ВНИМАНИЕ
