Жұқа линзалардағы кескінді салу

1. Жұқа линзалардағы кескінді салу.

21/04/25

2. Мақсаттары

• 8.5.1.9 - жұқа линзада сәуленің жолын салу және алынған
кескінге сипаттама беру;
• 8.5.1.10 - жұқа линзаның фокустық қашықтығын және оптикалық
күшін анықтау;

3.

4.

5.

6.

7.

8.

9.

10.

11.

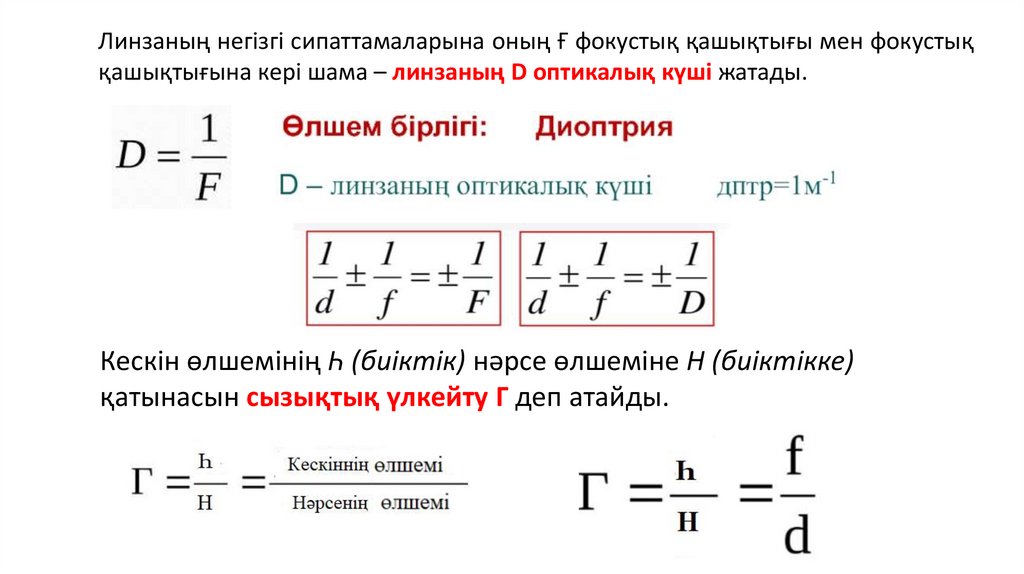

Линзаның негізгі сипаттамаларына оның Ғ фокустық қашықтығы мен фокустық
қашықтығына кері шама – линзаның D оптикалық күші жатады.
Кескін өлшемінің Һ (биіктік) нәрсе өлшеміне Н (биіктікке)
қатынасын сызықтық үлкейту Г деп атайды.

12.

13.

14.

15.

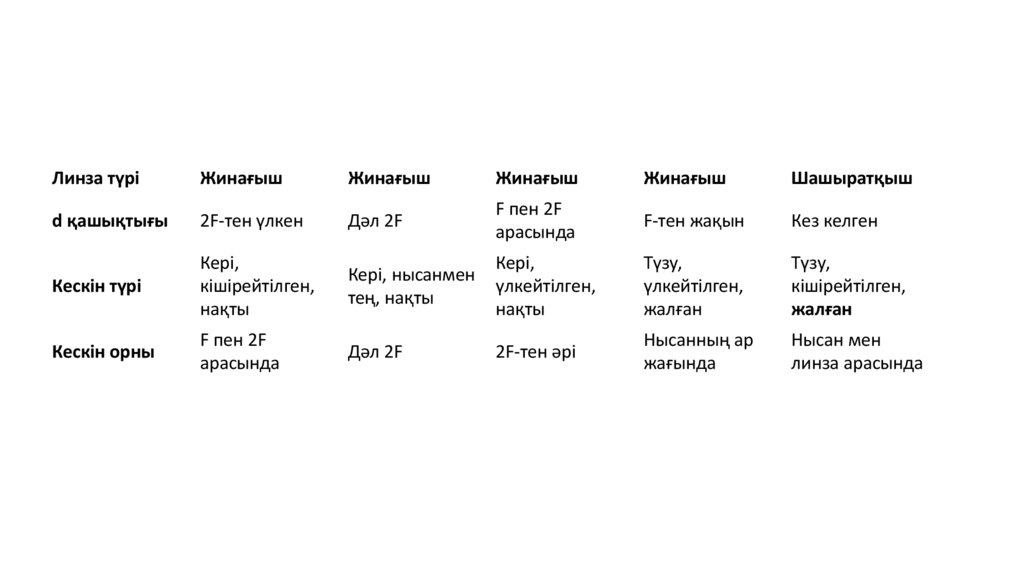

Линза түрі
Жинағыш
Жинағыш
Жинағыш
Жинағыш
Шашыратқыш
d қашықтығы
2F-тен үлкен
Дәл 2F
F пен 2F
арасында
F-тен жақын
Кез келген
Кескін түрі
Кері,
кішірейтілген,
нақты
Кері, нысанмен
тең, нақты
Кері,
үлкейтілген,
нақты
Түзу,
үлкейтілген,
жалған
Түзу,
кішірейтілген,
жалған
Кескін орны
F пен 2F
арасында
Дәл 2F
2F-тен әрі
Нысанның ар
жағында
Нысан мен
линза арасында
