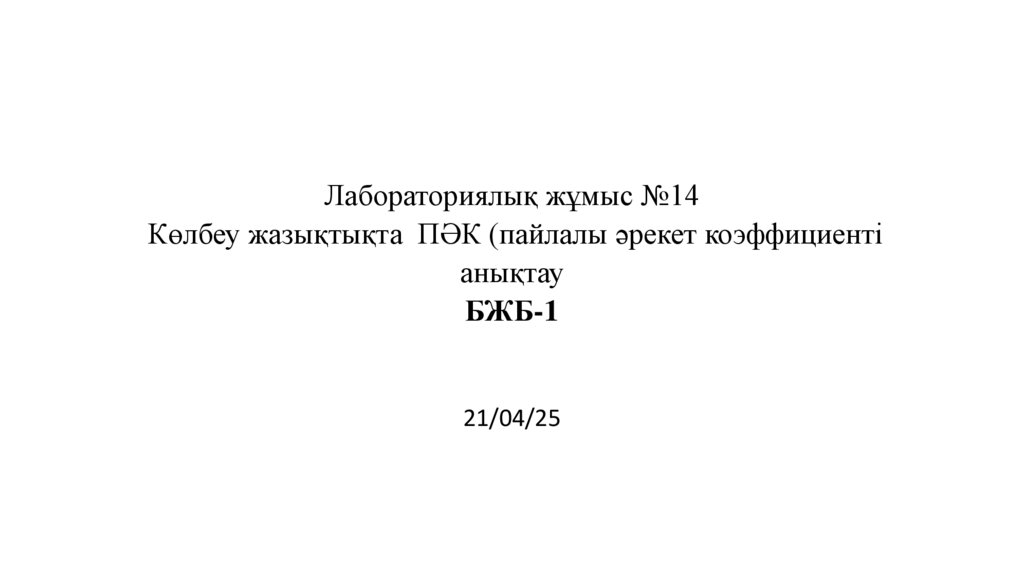

Лабораториялық жұмыс №14 Көлбеу жазықтықта ПӘК (пайлалы әрекет коэффициенті анықтау БЖБ-1

1. Лабораториялық жұмыс №14 Көлбеу жазықтықта ПӘК (пайлалы әрекет коэффициенті анықтау БЖБ-1

21/04/25

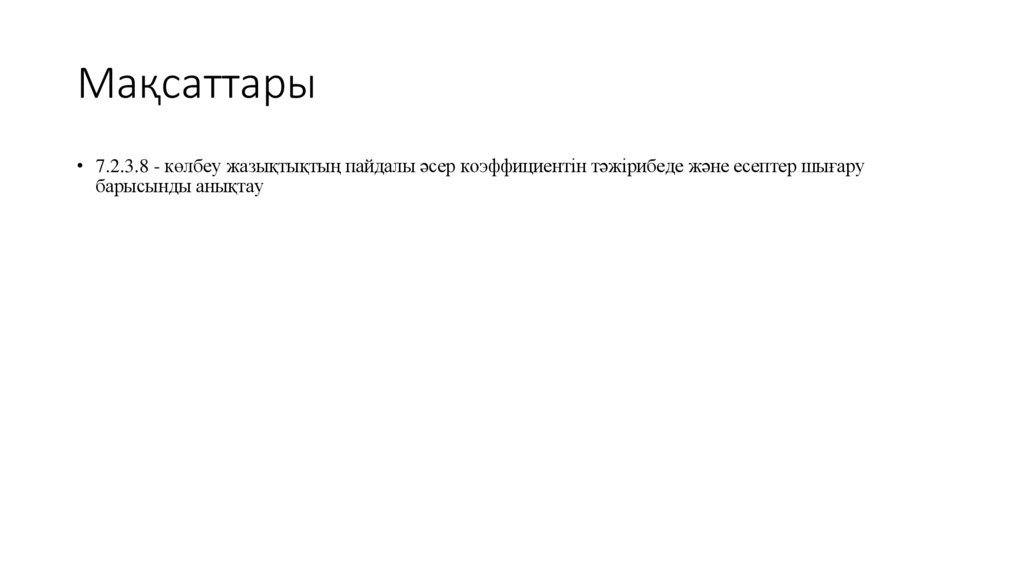

2. Мақсаттары

• 7.2.3.8 - көлбеу жазықтықтың пайдалы әсер коэффициентін тәжірибеде және есептер шығару
барысынды анықтау

3. Қауіпсіздік техникасы ережелері:

• Тәжірибе кезінде құралдарды абайлап ұстау;
• Динамометрді шамадан тыс созбау;
• Жүк құлап кетпейтіндей етіп бекітілсін;
• Жұмыс соңында құралдарды тәртіппен орнына қою.

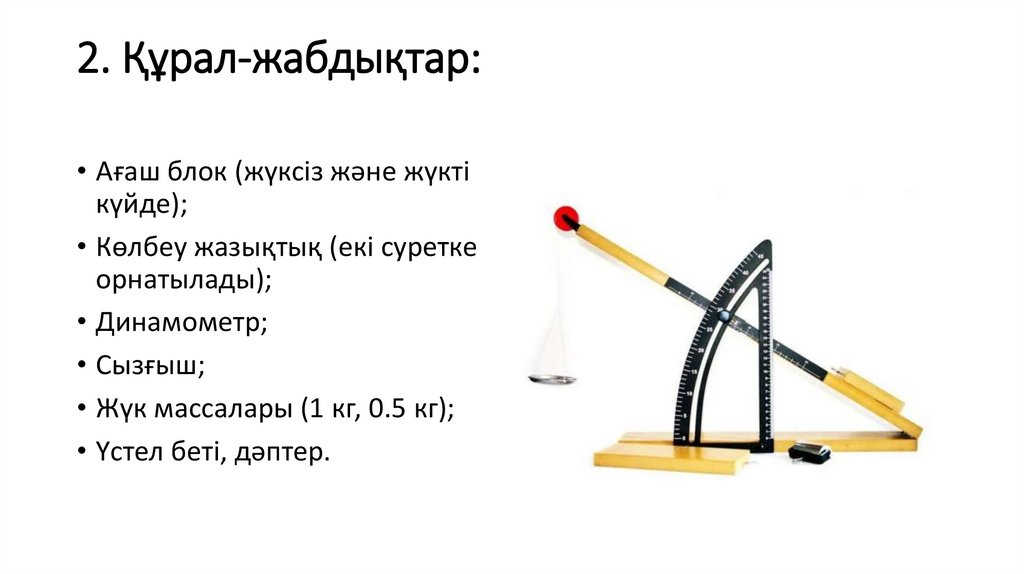

4. 2. Құрал-жабдықтар:

• Ағаш блок (жүксіз және жүкті
күйде);
• Көлбеу жазықтық (екі суретке
орнатылады);
• Динамометр;
• Сызғыш;
• Жүк массалары (1 кг, 0.5 кг);
• Үстел беті, дәптер.

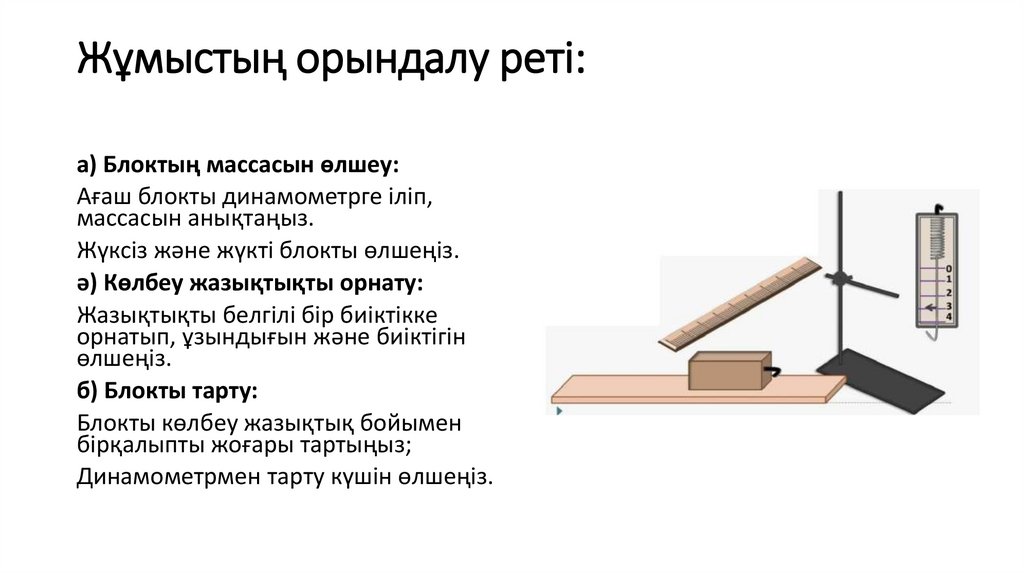

5. Жұмыстың орындалу реті:

а) Блоктың массасын өлшеу:
Ағаш блокты динамометрге іліп,
массасын анықтаңыз.
Жүксіз және жүкті блокты өлшеңіз.
ә) Көлбеу жазықтықты орнату:
Жазықтықты белгілі бір биіктікке
орнатып, ұзындығын және биіктігін
өлшеңіз.
б) Блокты тарту:
Блокты көлбеу жазықтық бойымен
бірқалыпты жоғары тартыңыз;
Динамометрмен тарту күшін өлшеңіз.

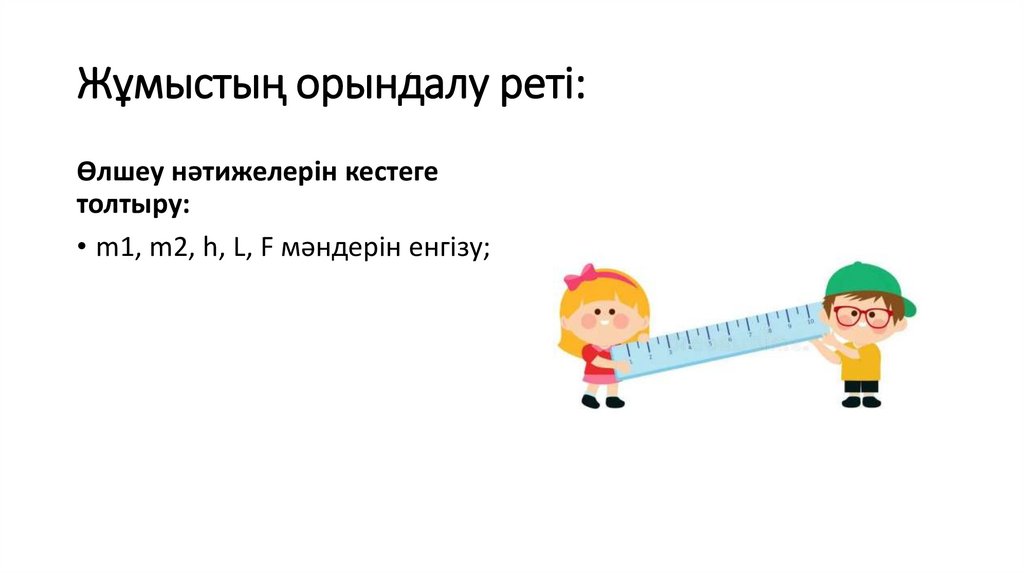

6. Жұмыстың орындалу реті:

Өлшеу нәтижелерін кестеге
толтыру:
• m1, m2, h, L, F мәндерін енгізу;

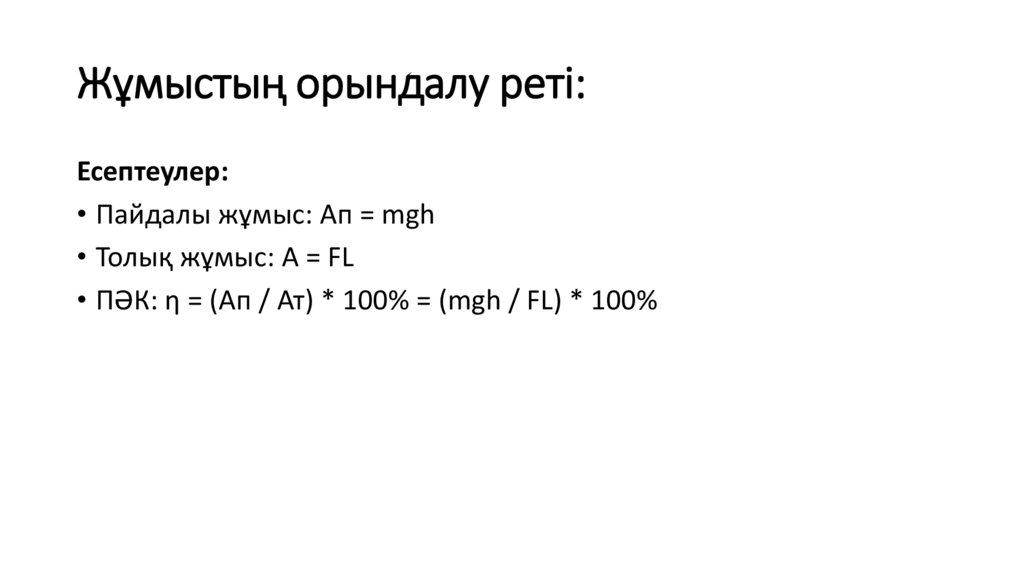

7. Жұмыстың орындалу реті:

Есептеулер:
• Пайдалы жұмыс: Aп = mgh
• Толық жұмыс: А = FL
• ПӘК: η = (Aп / Ат) * 100% = (mgh / FL) * 100%
