Стандартизация. Изделия, детали и их элементы

1.

Тема урока:
Стандартизация. Изделия,
детали и их элементы

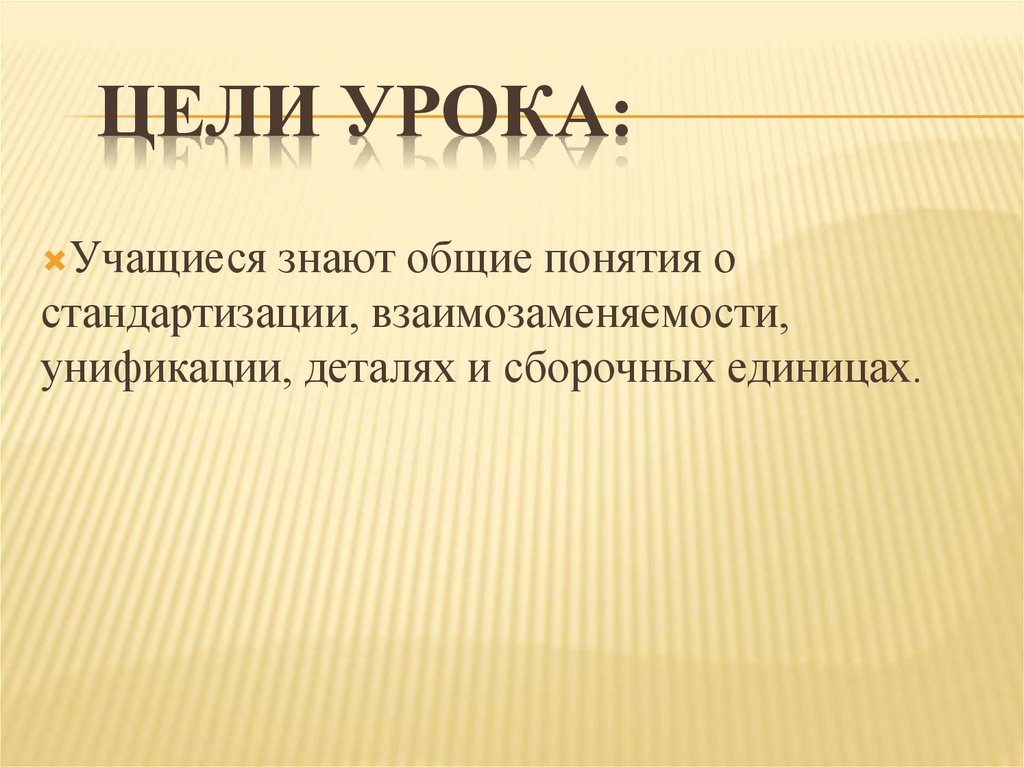

2. Цели урока:

ЦЕЛИ УРОКА:
Учащиеся знают общие понятия о
стандартизации, взаимозаменяемости,
унификации, деталях и сборочных единицах.

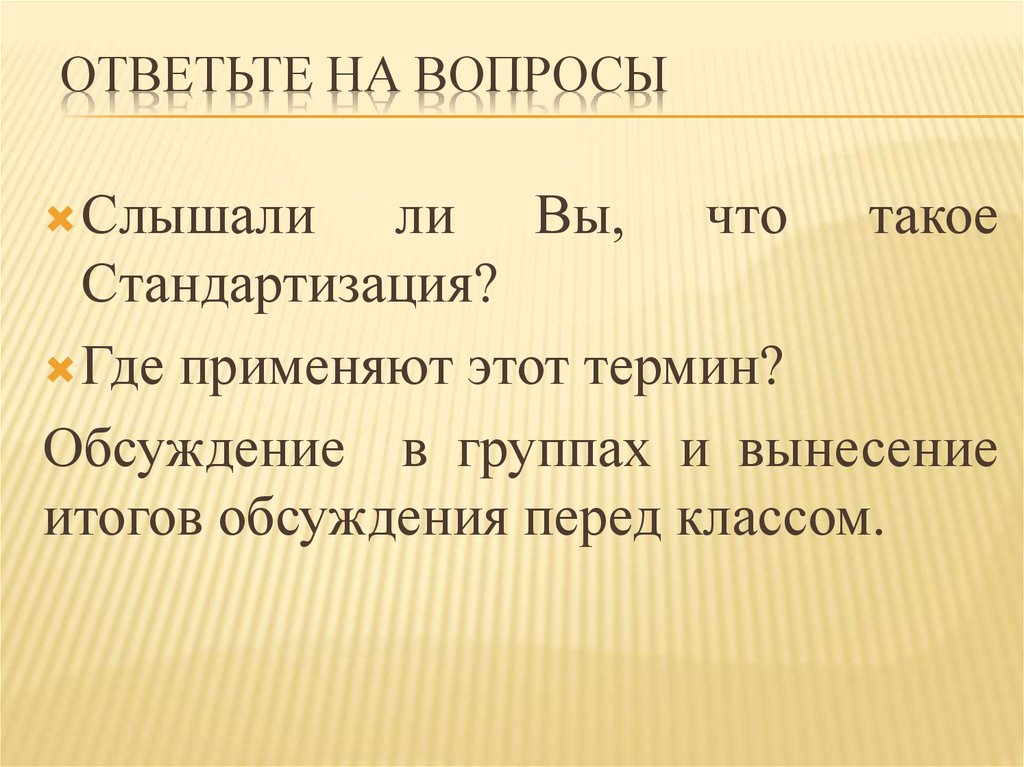

3. Ответьте на вопросы

ОТВЕТЬТЕ НА ВОПРОСЫ
Слышали
ли Вы, что такое
Стандартизация?
Где применяют этот термин?
Обсуждение в группах и вынесение
итогов обсуждения перед классом.

4.

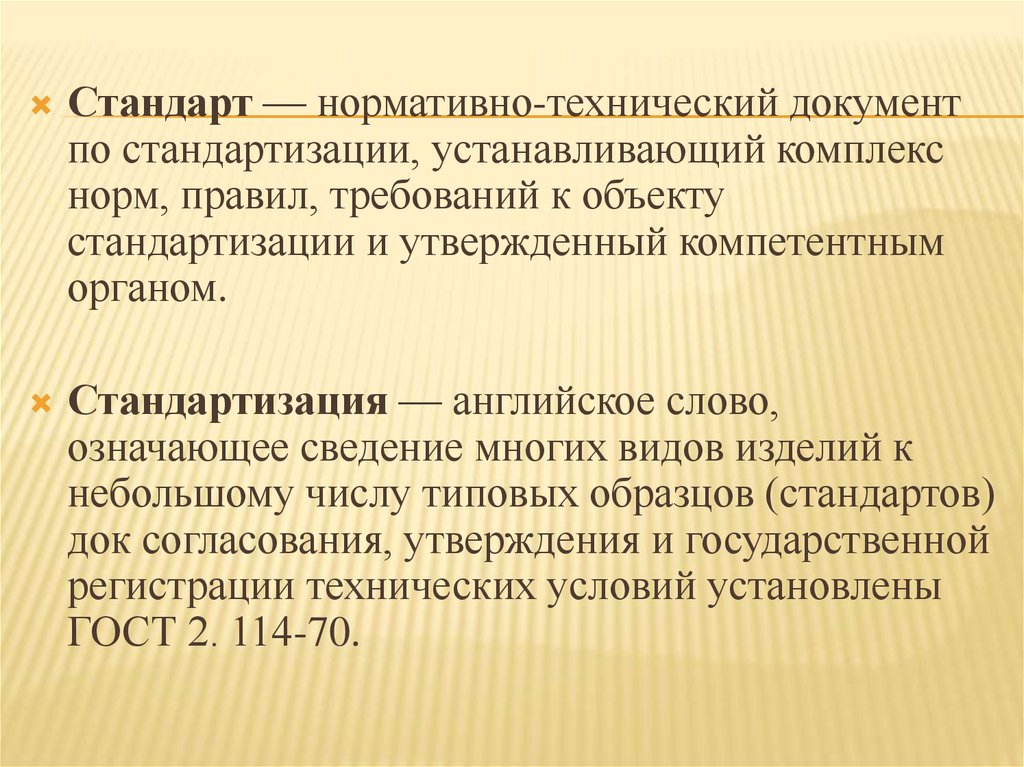

Стандарт — нормативно-технический документ
по стандартизации, устанавливающий комплекс
норм, правил, требований к объекту
стандартизации и утвержденный компетентным
органом.
Стандартизация — английское слово,
означающее сведение многих видов изделий к
небольшому числу типовых образцов (стандартов)
док согласования, утверждения и государственной
регистрации технических условий установлены
ГОСТ 2. 114-70.

5.

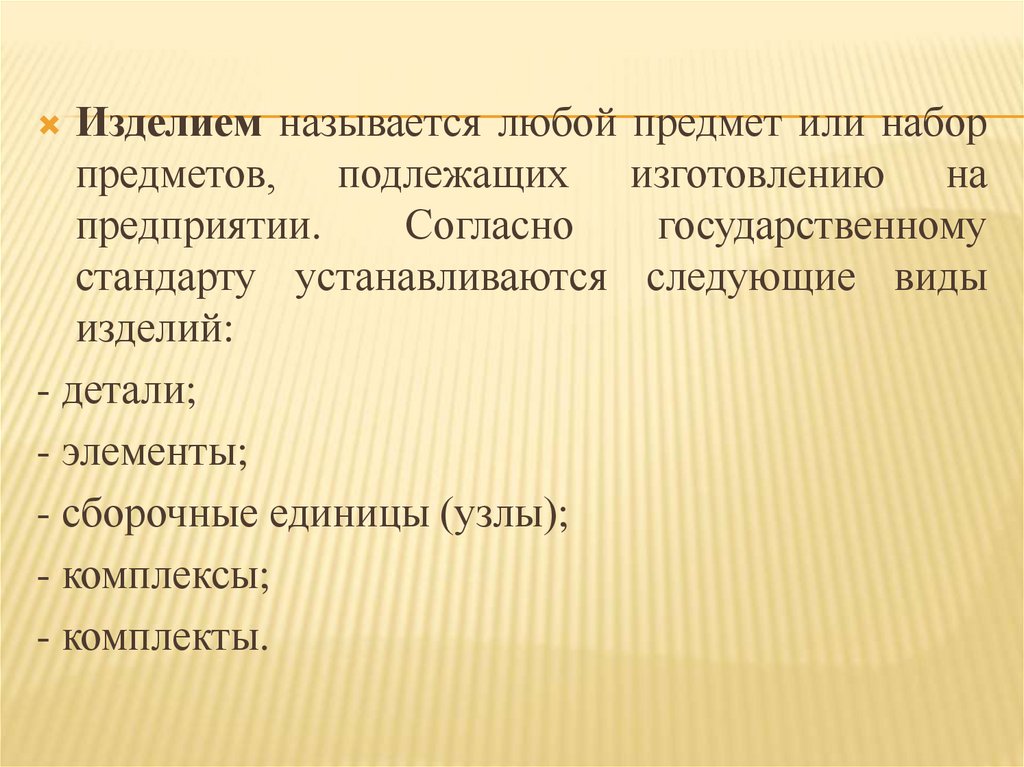

Изделием называется любой предмет или набор
предметов, подлежащих изготовлению на
предприятии.
Согласно
государственному
стандарту устанавливаются следующие виды
изделий:
- детали;
- элементы;
- сборочные единицы (узлы);
- комплексы;
- комплекты.

6.

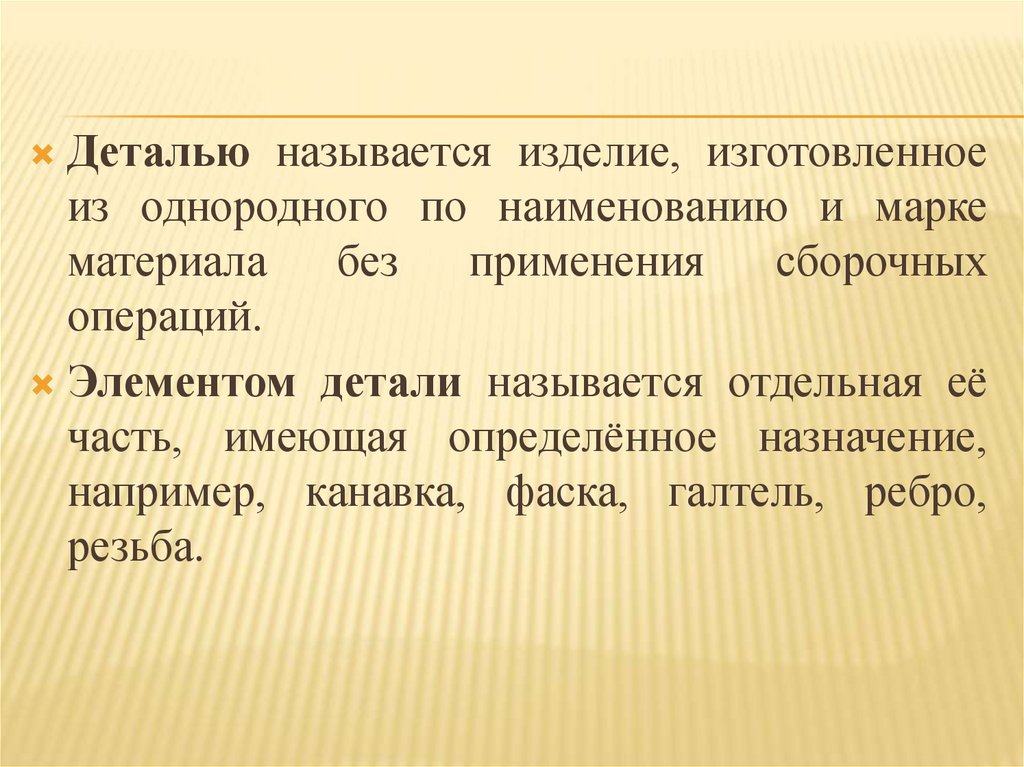

Деталью
называется изделие, изготовленное
из однородного по наименованию и марке
материала
без
применения
сборочных
операций.
Элементом детали называется отдельная её
часть, имеющая определённое назначение,
например, канавка, фаска, галтель, ребро,
резьба.

7.

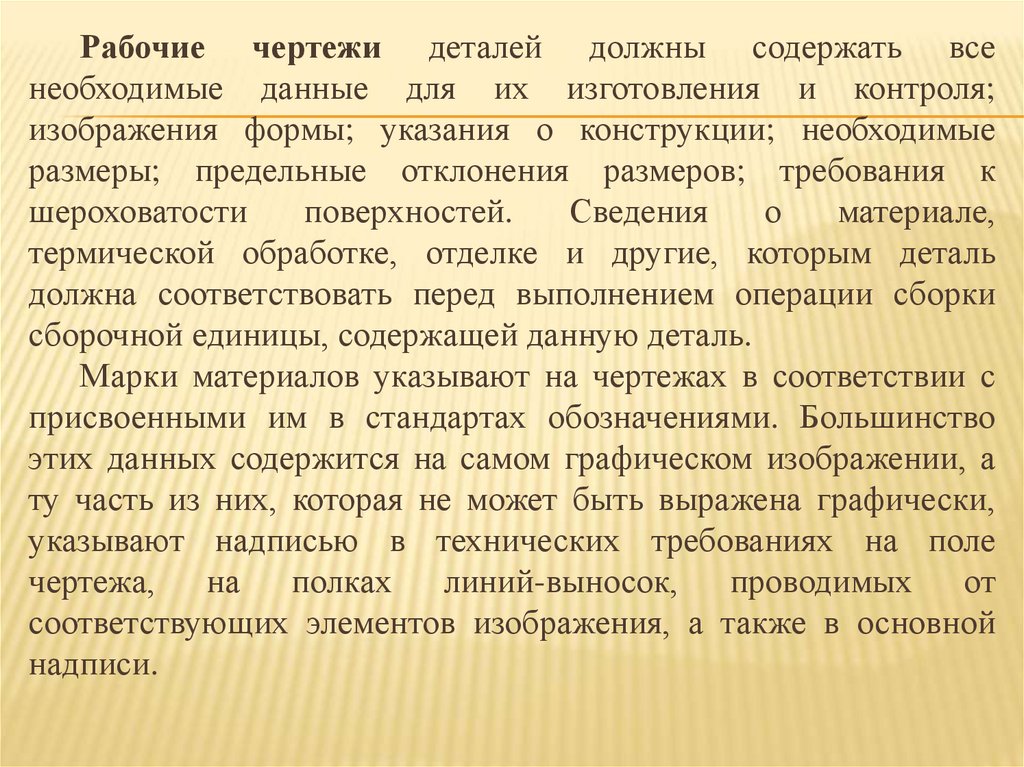

Рабочие чертежи деталей должны содержать все
необходимые данные для их изготовления и контроля;
изображения формы; указания о конструкции; необходимые
размеры; предельные отклонения размеров; требования к
шероховатости
поверхностей.
Сведения
о
материале,
термической обработке, отделке и другие, которым деталь
должна соответствовать перед выполнением операции сборки
сборочной единицы, содержащей данную деталь.
Марки материалов указывают на чертежах в соответствии с
присвоенными им в стандартах обозначениями. Большинство
этих данных содержится на самом графическом изображении, а
ту часть из них, которая не может быть выражена графически,
указывают надписью в технических требованиях на поле
чертежа, на полках линий-выносок, проводимых
от
соответствующих элементов изображения, а также в основной
надписи.

8.

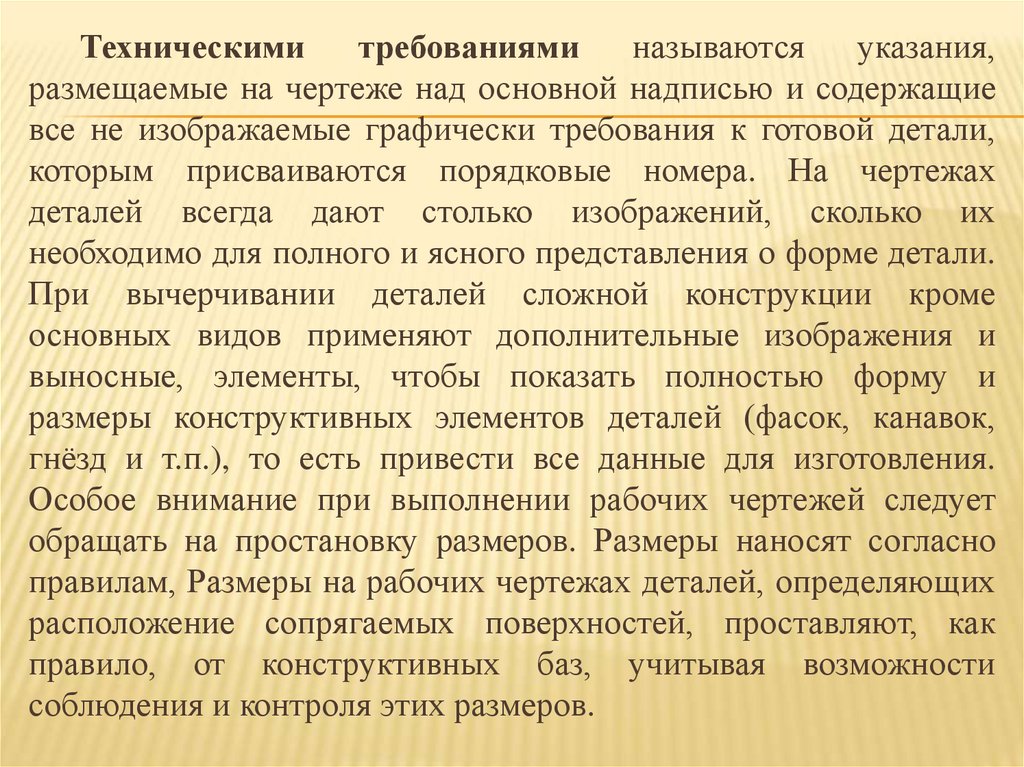

Техническими
требованиями
называются
указания,
размещаемые на чертеже над основной надписью и содержащие
все не изображаемые графически требования к готовой детали,
которым присваиваются порядковые номера. На чертежах
деталей всегда дают столько изображений, сколько их
необходимо для полного и ясного представления о форме детали.
При вычерчивании деталей сложной конструкции кроме
основных видов применяют дополнительные изображения и
выносные, элементы, чтобы показать полностью форму и
размеры конструктивных элементов деталей (фасок, канавок,
гнёзд и т.п.), то есть привести все данные для изготовления.
Особое внимание при выполнении рабочих чертежей следует
обращать на простановку размеров. Размеры наносят согласно
правилам, Размеры на рабочих чертежах деталей, определяющих
расположение сопрягаемых поверхностей, проставляют, как
правило, от конструктивных баз, учитывая возможности
соблюдения и контроля этих размеров.

9.

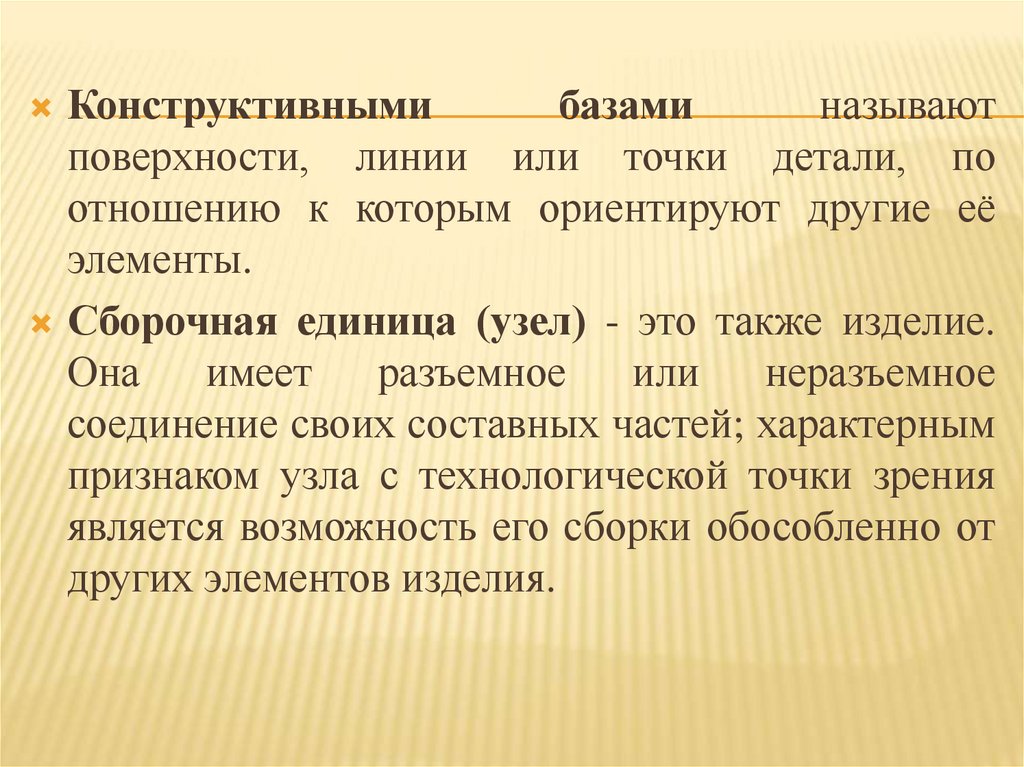

Конструктивными
базами
называют
поверхности, линии или точки детали, по
отношению к которым ориентируют другие её
элементы.
Сборочная единица (узел) - это также изделие.
Она
имеет
разъемное
или
неразъемное
соединение своих составных частей; характерным
признаком узла с технологической точки зрения
является возможность его сборки обособленно от
других элементов изделия.

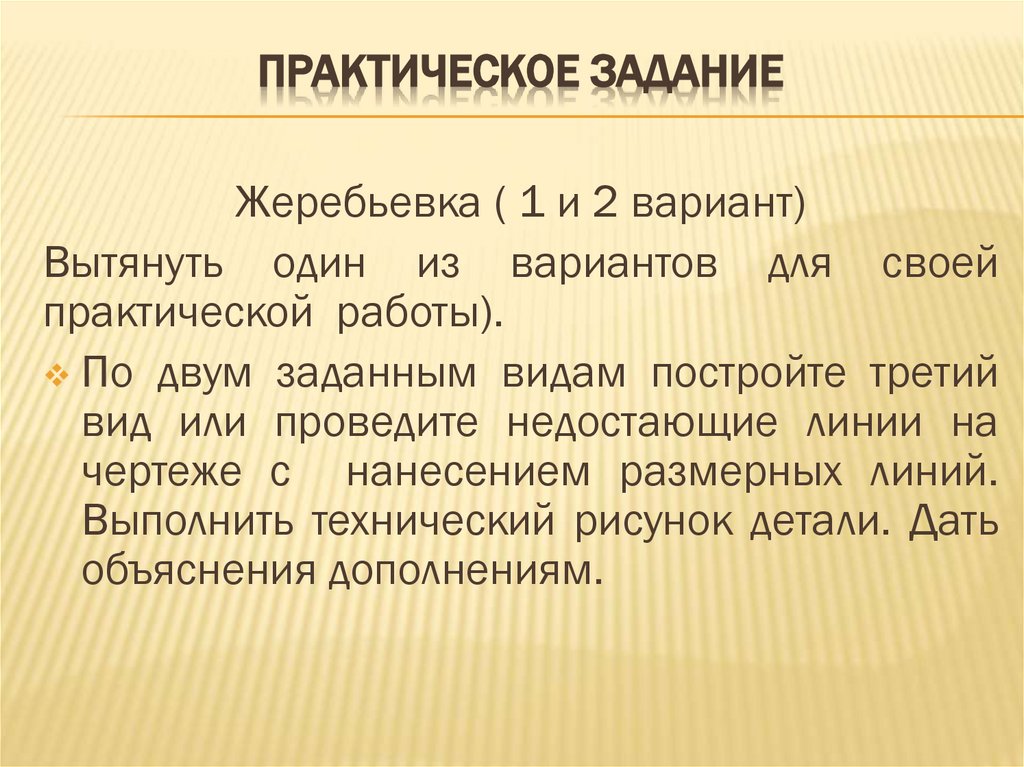

10. Практическое задание

ПРАКТИЧЕСКОЕ ЗАДАНИЕ
Жеребьевка ( 1 и 2 вариант)
Вытянуть один из вариантов для своей
практической работы).
По двум заданным видам постройте третий
вид или проведите недостающие линии на
чертеже с нанесением размерных линий.
Выполнить технический рисунок детали. Дать
объяснения дополнениям.

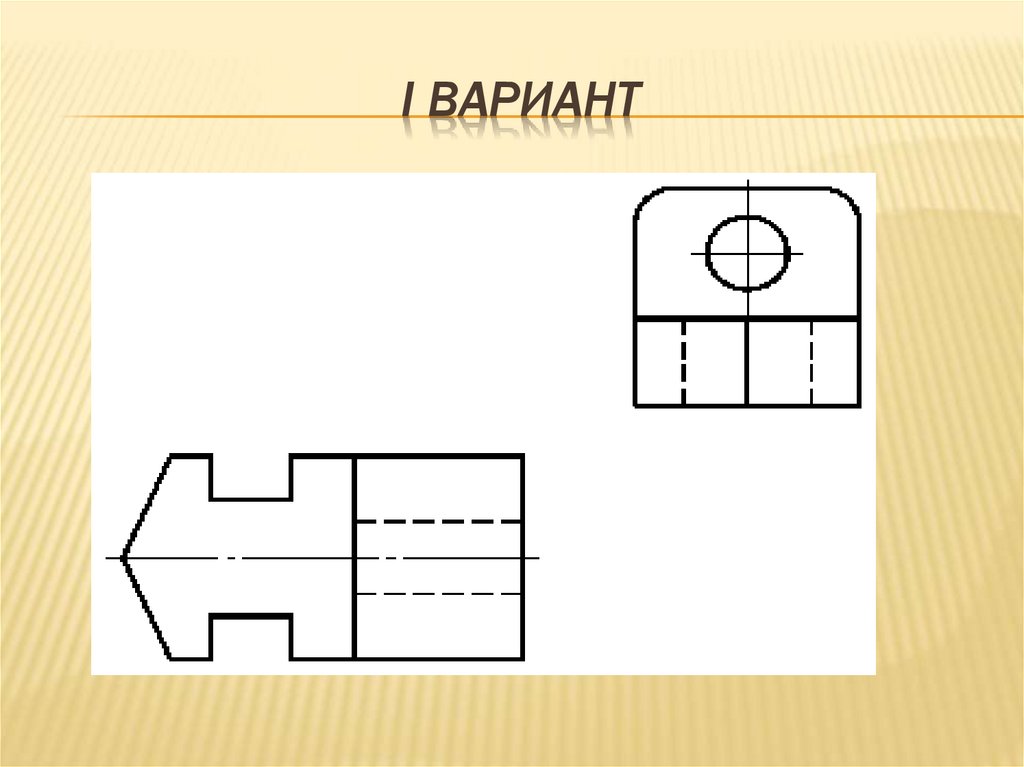

11. I вариант

I ВАРИАНТ

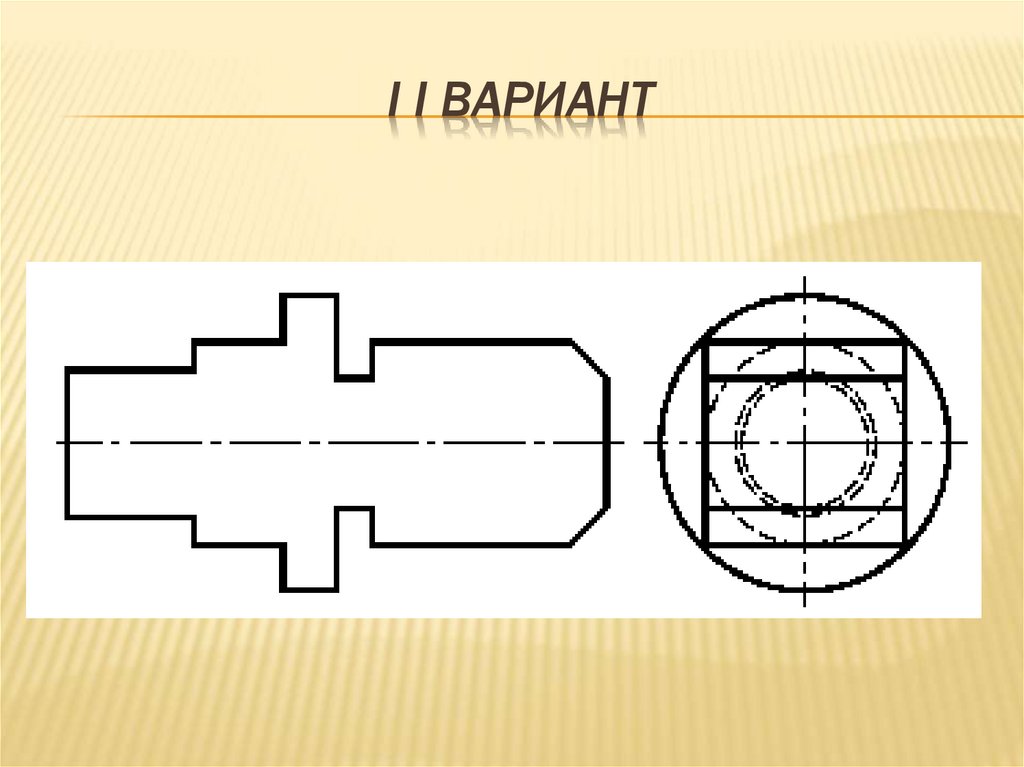

12. I I вариант

I I ВАРИАНТ
