Разработка высокоточного 3D - сканера для автоматического контроля качества деталей

1.

-
FUTURE 3D
-
2025
Best Automated Rapid
Бахматов Александр
-
Scanner
FUTURE 3D
-
2025

2.

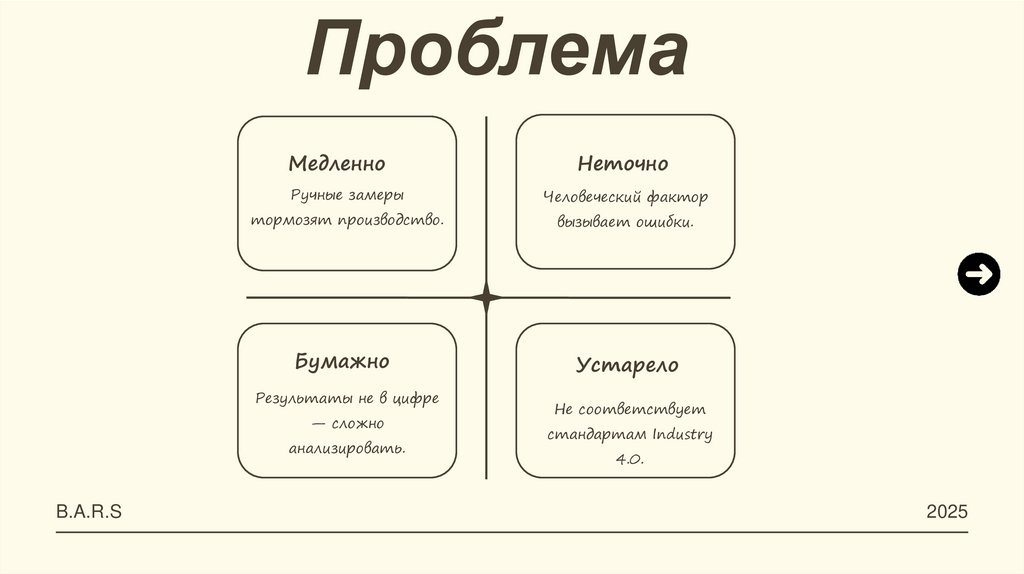

Проблема
Медленно
Ручные замеры
Человеческий фактор
тормозят производство.
вызывает ошибки.
Бумажно
Устарело
Результаты не в цифре
— сложно
анализировать.
B.A.R.S
Неточно
Не соответствует
стандартам Industry
4.0.
2025

3.

B.A.R.S
2025

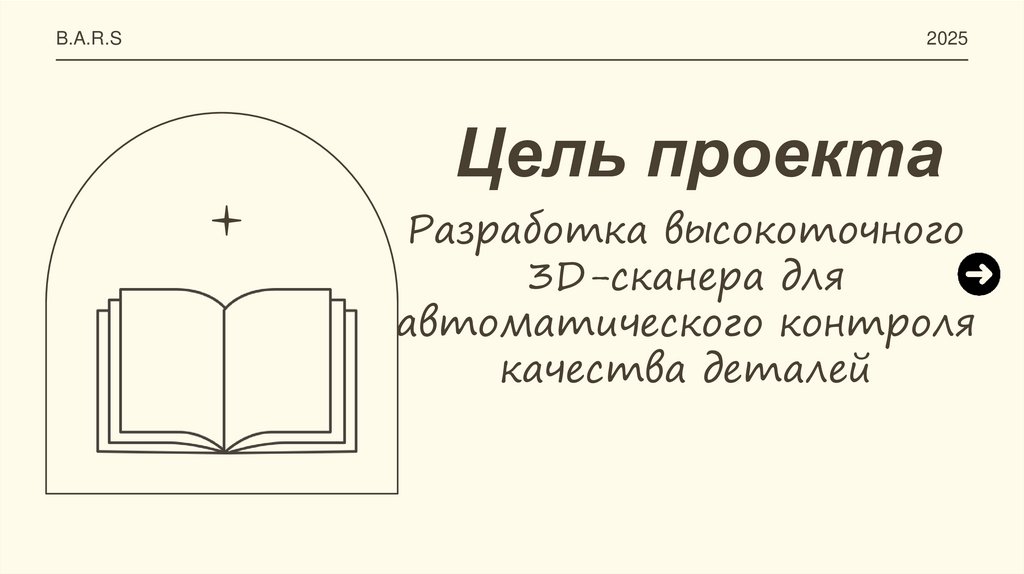

Цель проекта
Разработка высокоточного
3D-сканера для
автоматического контроля
качества деталей

4.

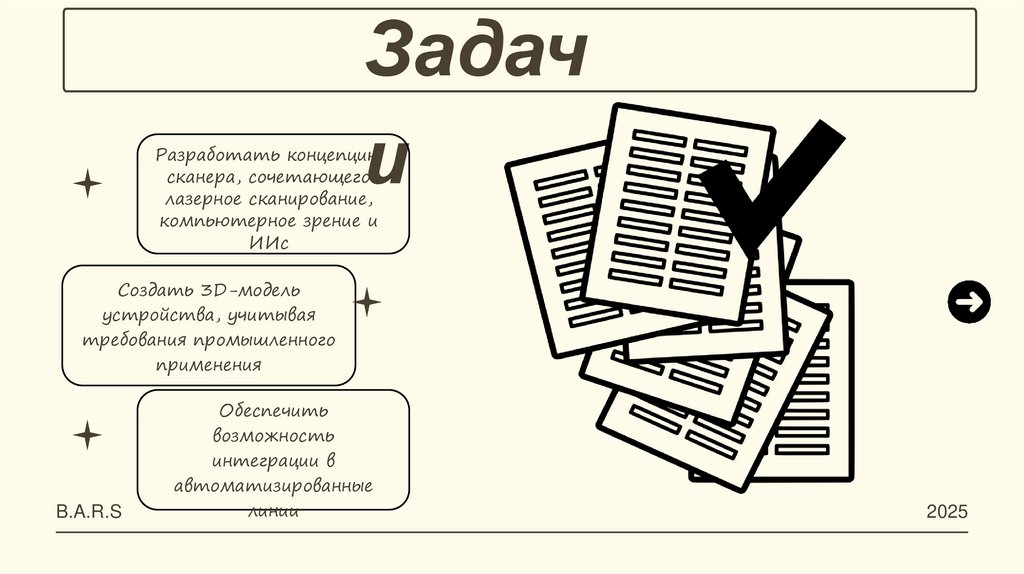

Задач
и
Разработать концепцию
сканера, сочетающего
лазерное сканирование,
компьютерное зрение и
ИИc
Создать 3D-модель
устройства, учитывая
требования промышленного
применения
B.A.R.S
Обеспечить
возможность
интеграции в
автоматизированные
линии
2025

5.

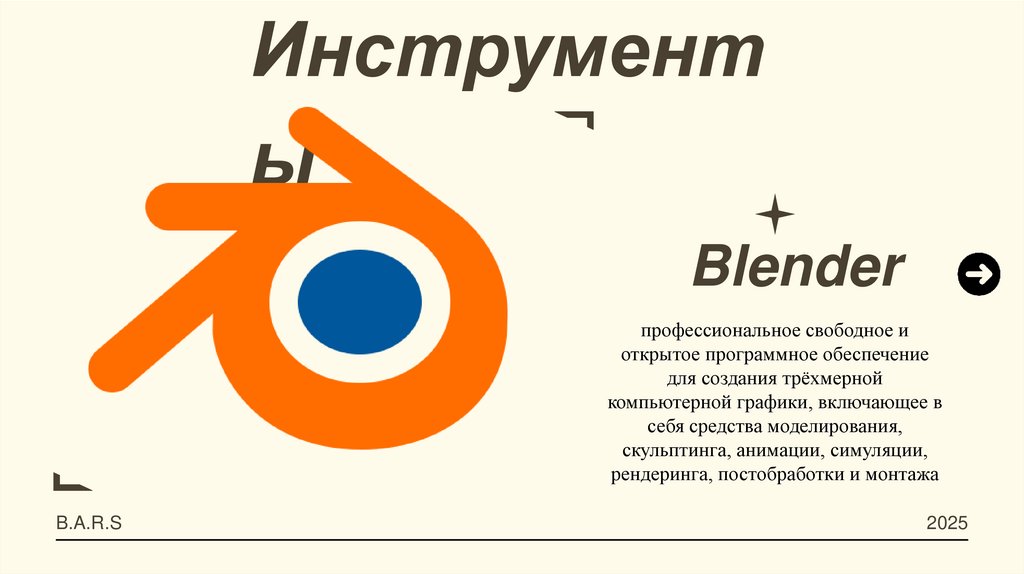

Инструмент
ы
Blender
профессиональное свободное и
открытое программное обеспечение
для создания трёхмерной
компьютерной графики, включающее в
себя средства моделирования,
скульптинга, анимации, симуляции,
рендеринга, постобработки и монтажа
B.A.R.S
2025

6.

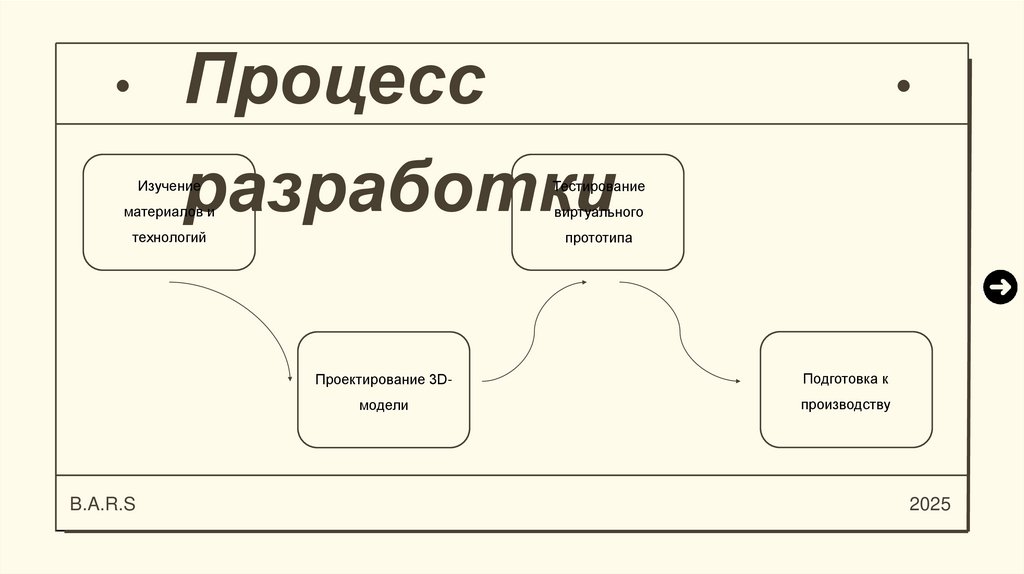

Процесс
разработки
Изучение
Тестирование
материалов и
виртуального
технологий
прототипа
B.A.R.S
Проектирование 3D-
Подготовка к
модели
производству
2025

7.

Процесс
разработки
B.A.R.S
2025

8.

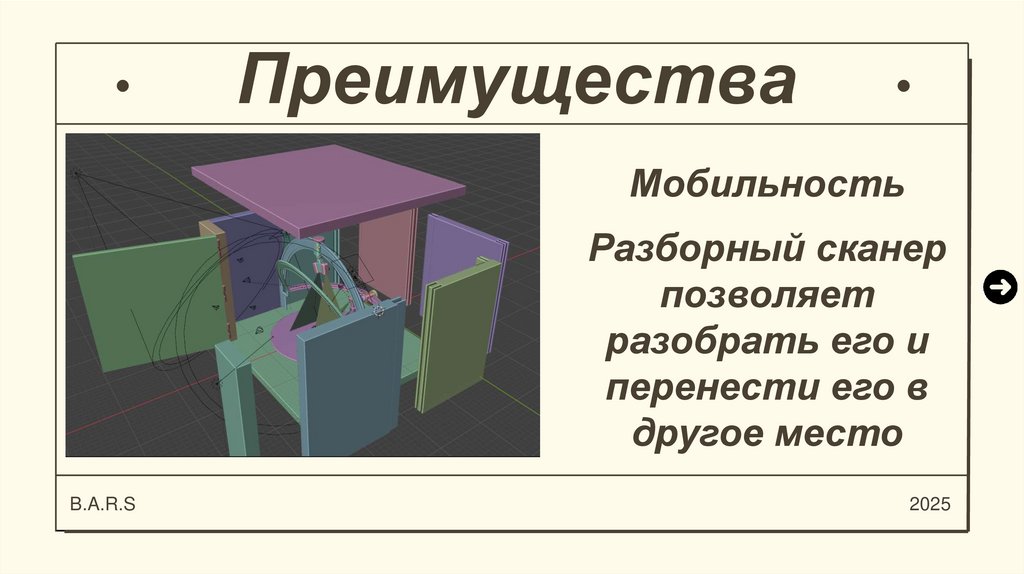

Преимущества
Мобильность
Разборный сканер
позволяет
разобрать его и
перенести его в
другое место
B.A.R.S
2025

9.

Преимущества
Вывод готовой
модели на
флэшку
Быстрота
сканирования
Удобство
процесса
B.A.R.S
2025

10.

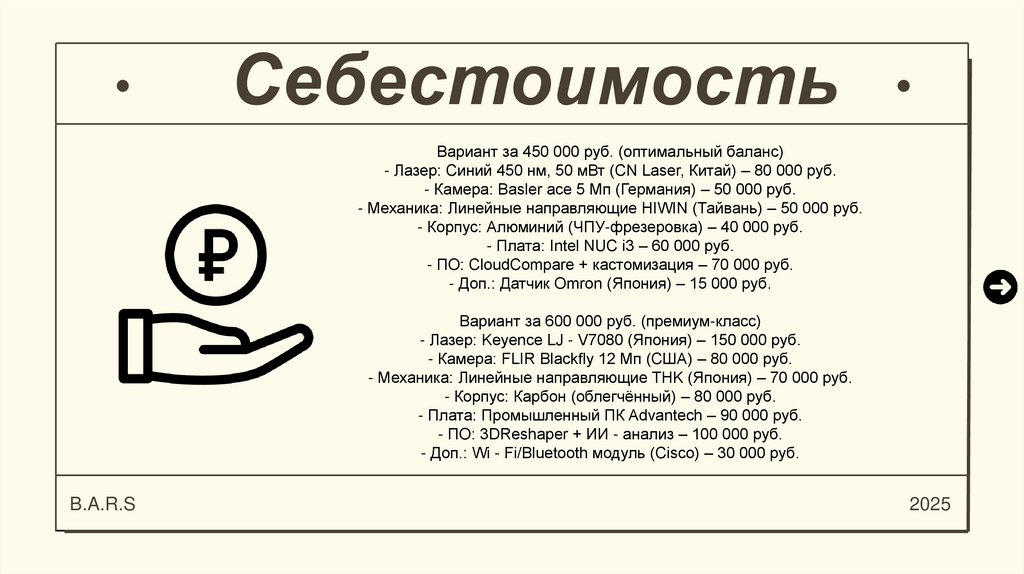

Себестоимость
Вариант за 450 000 руб. (оптимальный баланс)
- Лазер: Синий 450 нм, 50 мВт (CN Laser, Китай) – 80 000 руб.
- Камера: Basler ace 5 Мп (Германия) – 50 000 руб.
- Механика: Линейные направляющие HIWIN (Тайвань) – 50 000 руб.
- Корпус: Алюминий (ЧПУ-фрезеровка) – 40 000 руб.
- Плата: Intel NUC i3 – 60 000 руб.
- ПО: CloudCompare + кастомизация – 70 000 руб.
- Доп.: Датчик Omron (Япония) – 15 000 руб.
Вариант за 600 000 руб. (премиум-класс)
- Лазер: Keyence LJ - V7080 (Япония) – 150 000 руб.
- Камера: FLIR Blackfly 12 Мп (США) – 80 000 руб.
- Механика: Линейные направляющие THK (Япония) – 70 000 руб.
- Корпус: Карбон (облегчённый) – 80 000 руб.
- Плата: Промышленный ПК Advantech – 90 000 руб.
- ПО: 3DReshaper + ИИ - анализ – 100 000 руб.
- Доп.: Wi - Fi/Bluetooth модуль (Cisco) – 30 000 руб.
