Тема 4.1.2 Сети Gigabit Ethernet

1. Компьютерные сети

КОМПЬЮТЕРНЫЕ СЕТИ
Тема 4.1.2 Сети Gigabit Ethernet

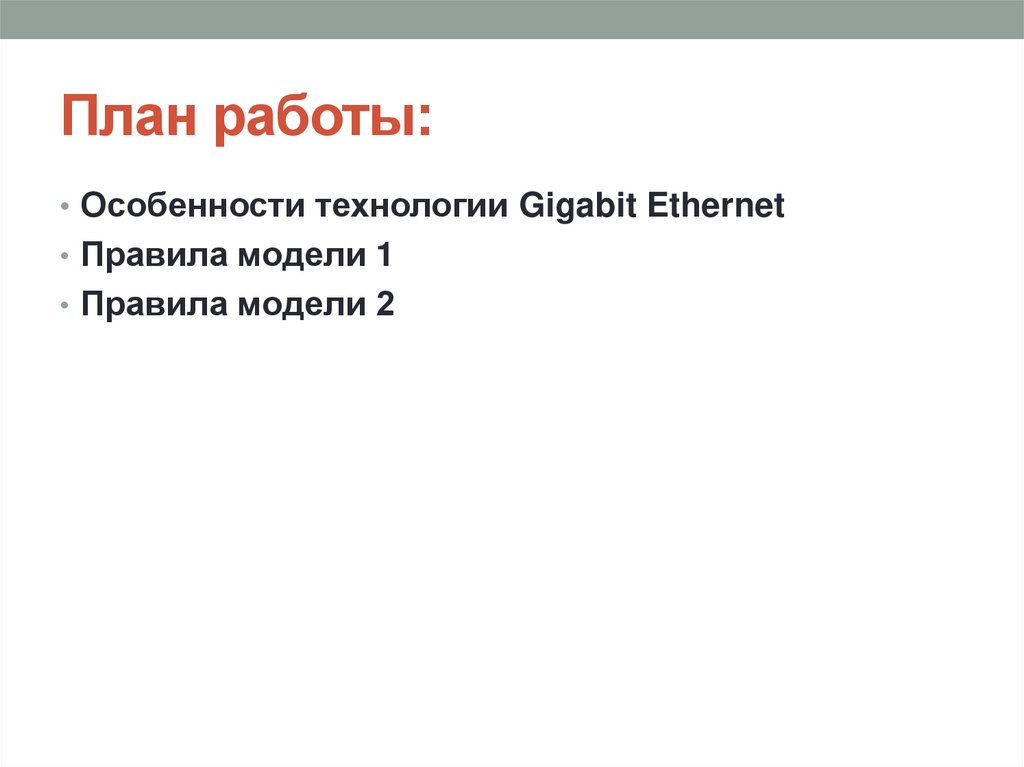

2. План работы:

• Особенности технологии Gigabit Ethernet
• Правила модели 1
• Правила модели 2

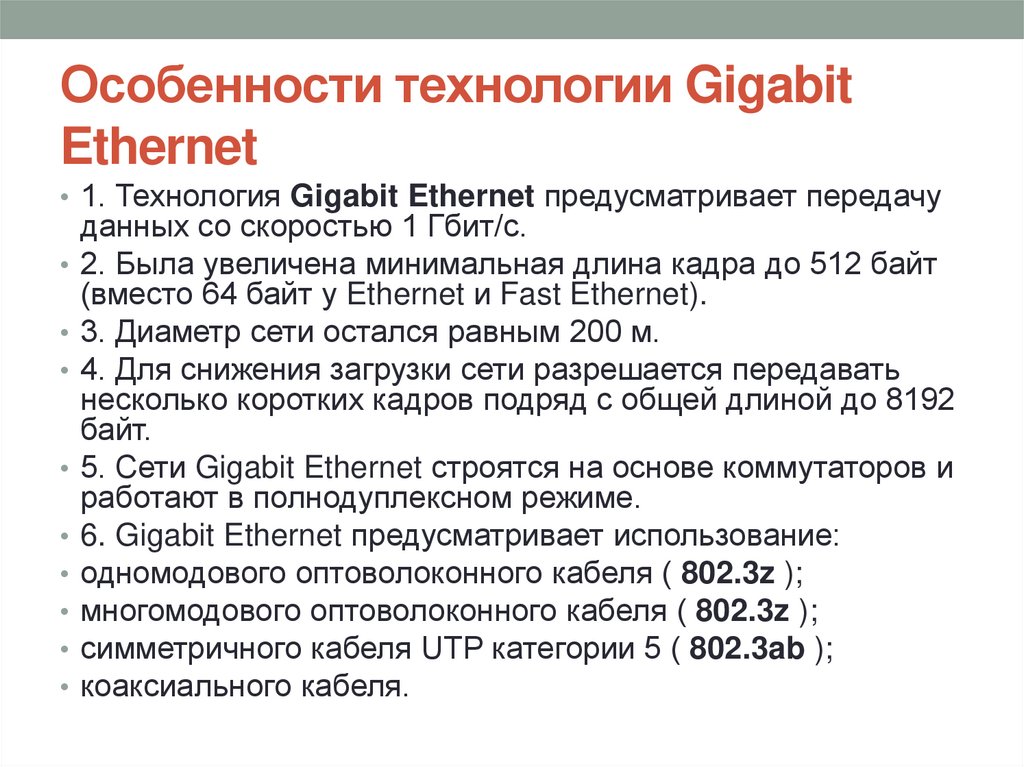

3. Особенности технологии Gigabit Ethernet

• 1. Технология Gigabit Ethernet предусматривает передачу
данных со скоростью 1 Гбит/с.
• 2. Была увеличена минимальная длина кадра до 512 байт
(вместо 64 байт у Ethernet и Fast Ethernet).
• 3. Диаметр сети остался равным 200 м.
• 4. Для снижения загрузки сети разрешается передавать
несколько коротких кадров подряд с общей длиной до 8192
байт.
• 5. Сети Gigabit Ethernet строятся на основе коммутаторов и
работают в полнодуплексном режиме.
• 6. Gigabit Ethernet предусматривает использование:
• одномодового оптоволоконного кабеля ( 802.3z );
• многомодового оптоволоконного кабеля ( 802.3z );
• симметричного кабеля UTP категории 5 ( 802.3ab );
• коаксиального кабеля.

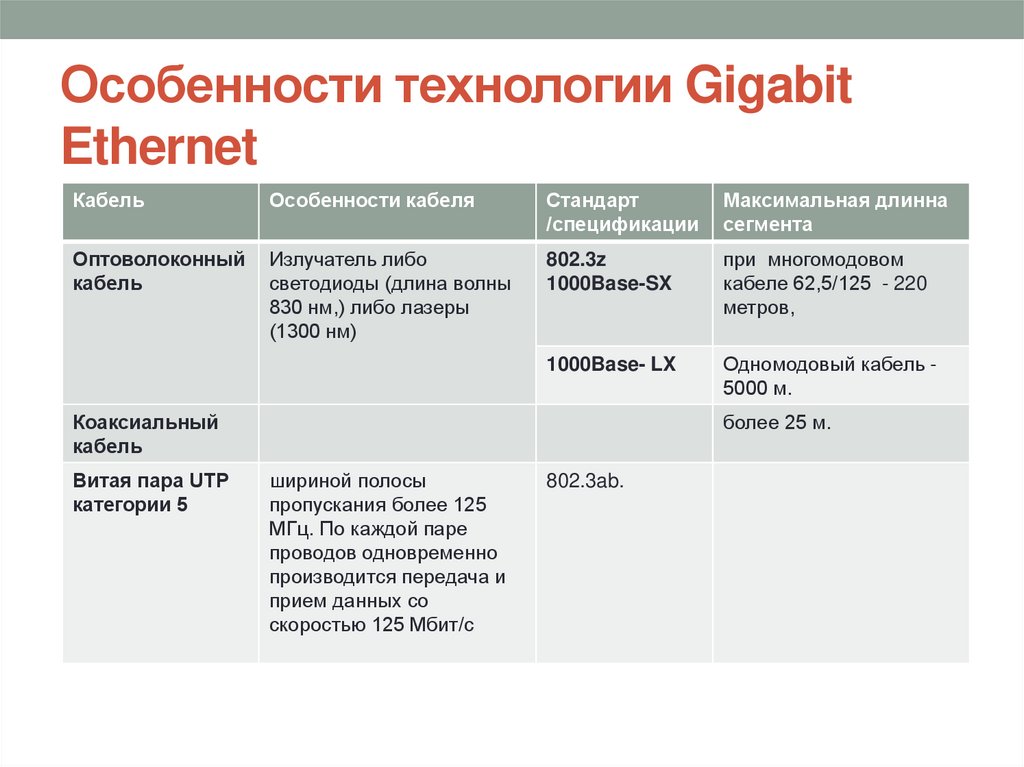

4. Особенности технологии Gigabit Ethernet

Кабель
Особенности кабеля
Стандарт
/спецификации
Максимальная длинна
сегмента
Оптоволоконный
кабель
Излучатель либо
светодиоды (длина волны
830 нм,) либо лазеры
(1300 нм)
802.3z
1000Base-SX
при многомодовом
кабеле 62,5/125 - 220
метров,
1000Base- LX
Одномодовый кабель 5000 м.
Коаксиальный
кабель
Витая пара UTP
категории 5
более 25 м.
шириной полосы
пропускания более 125
МГц. По каждой паре
проводов одновременно
производится передача и
прием данных со
скоростью 125 Мбит/с
802.3ab.

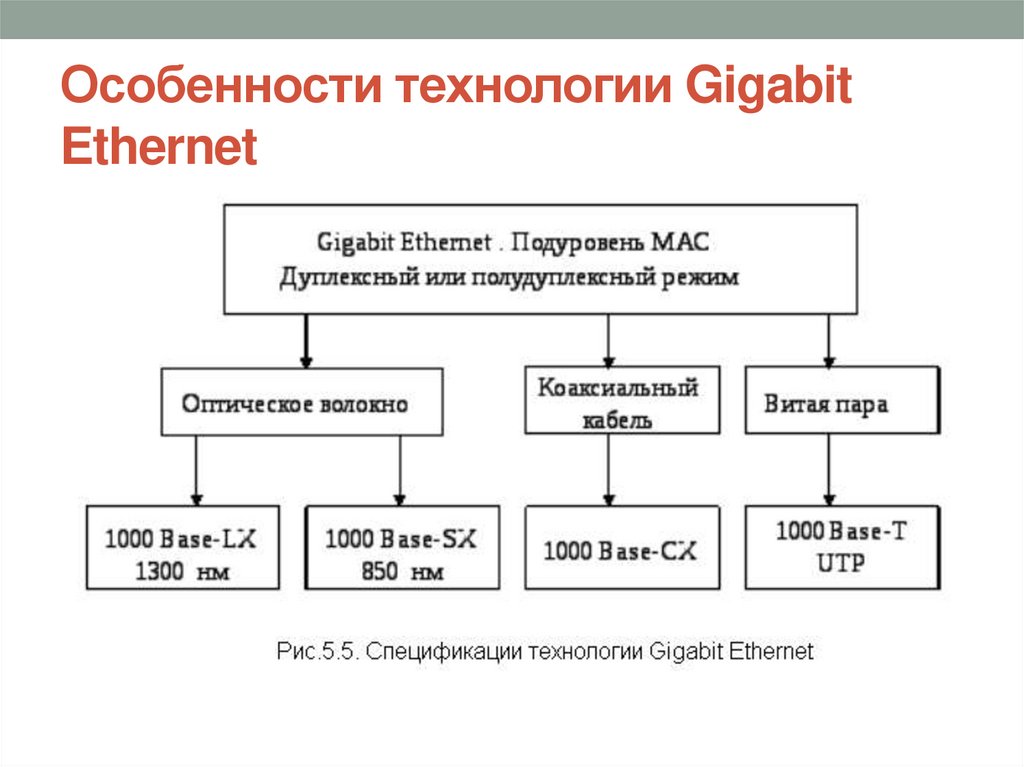

5. Особенности технологии Gigabit Ethernet

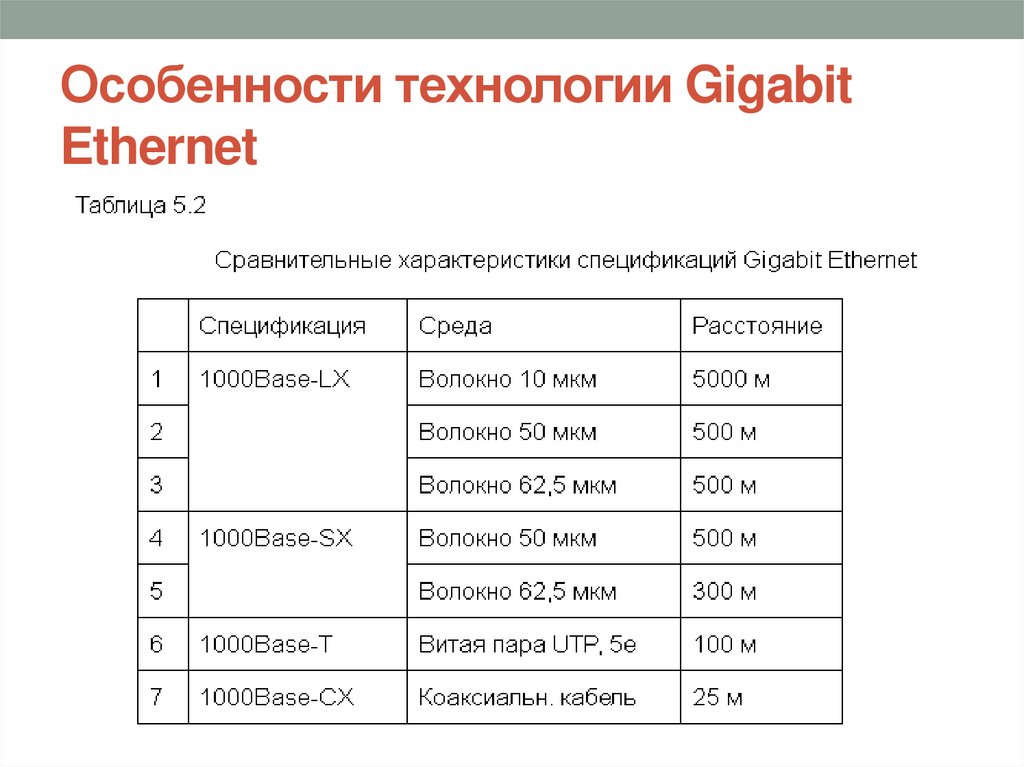

6. Особенности технологии Gigabit Ethernet
