Тема 4.1.2 Сети Gigabit Ethernet 2
1. Компьютерные сети
КОМПЬЮТЕРНЫЕ СЕТИТема 4.1.2 Сети Gigabit Ethernet
2. План работы:

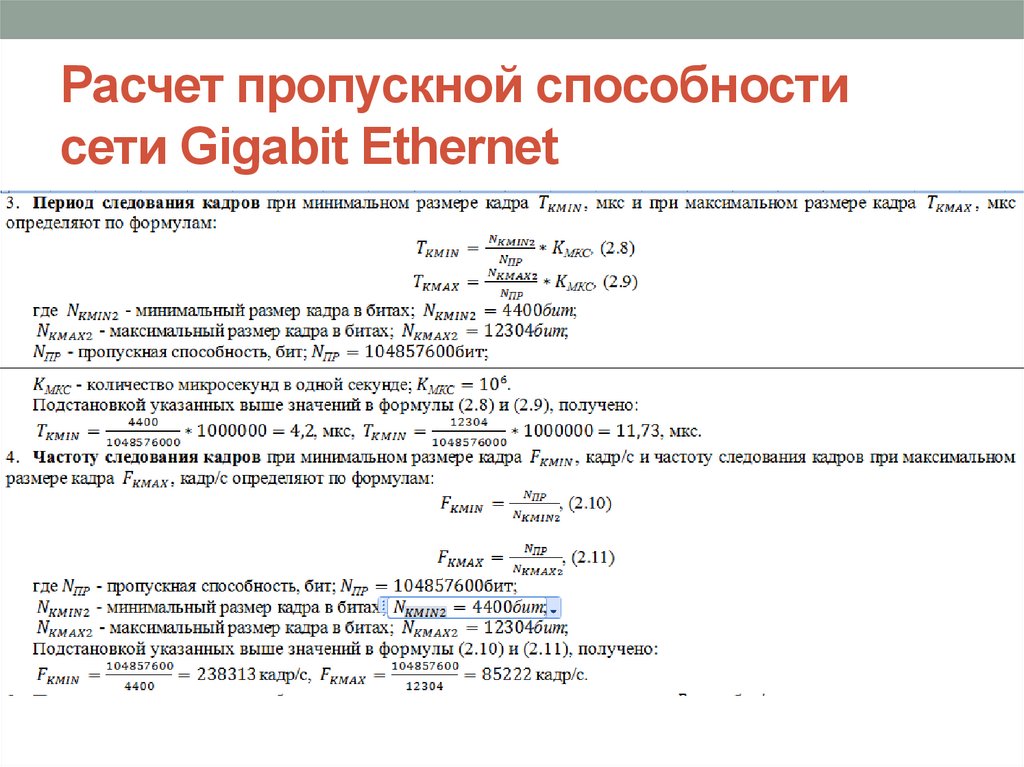

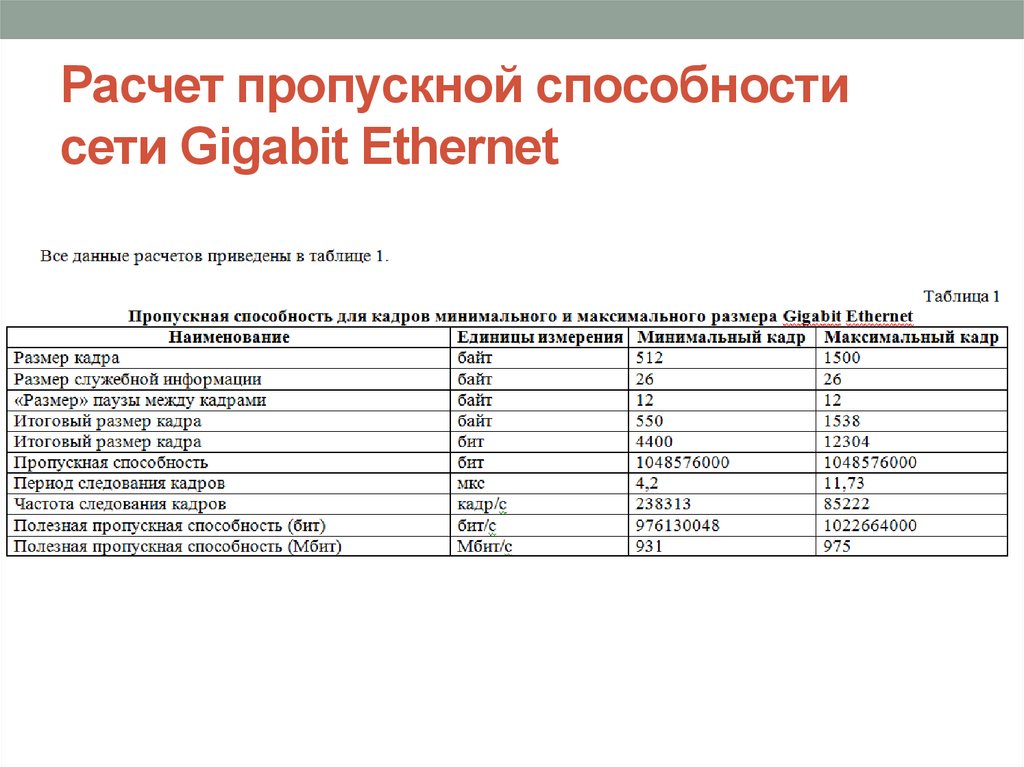

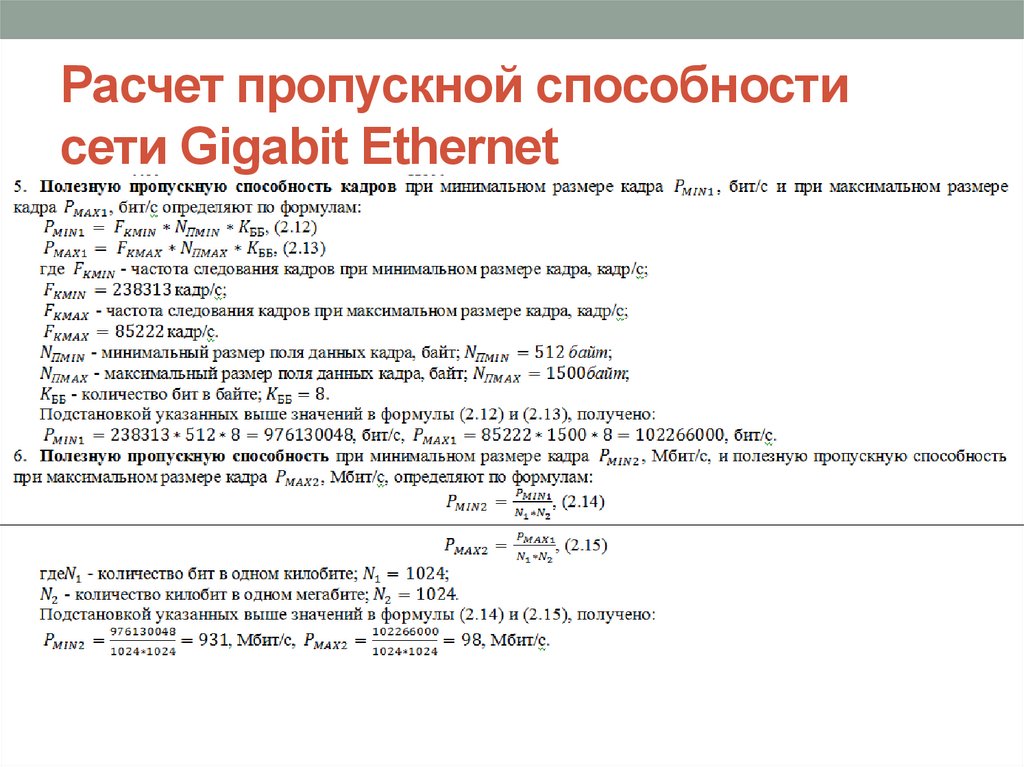

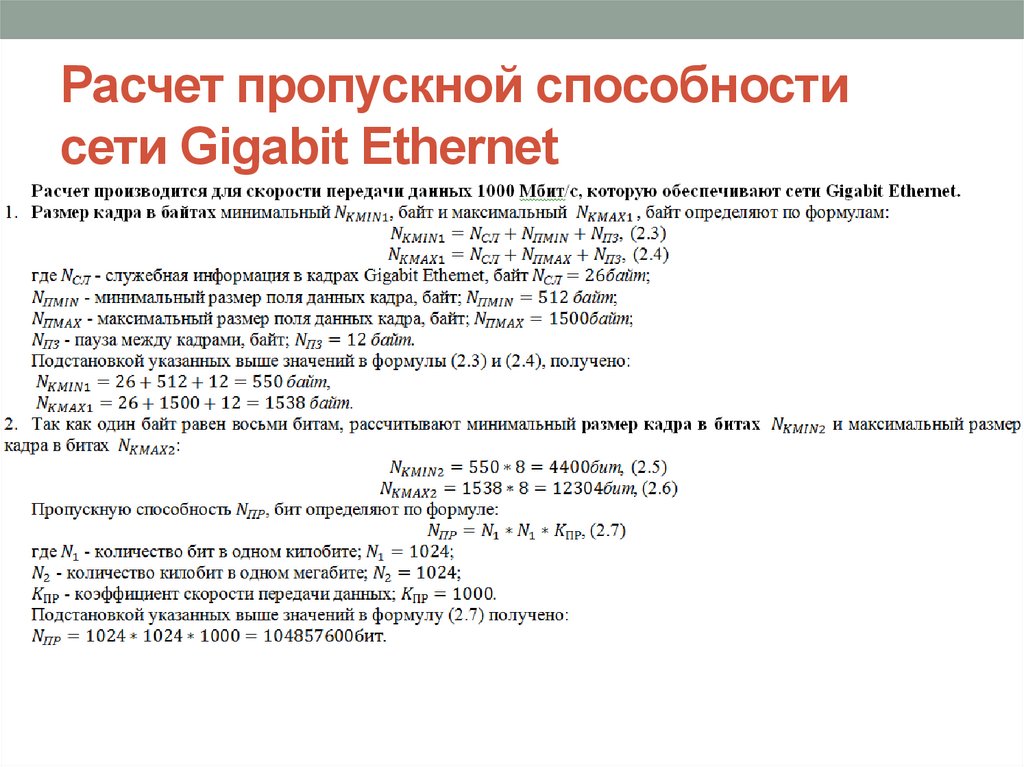

• Особенности технологии Gigabit Ethernet• Расчет пропускной способности сети Gigabit
Ethernet

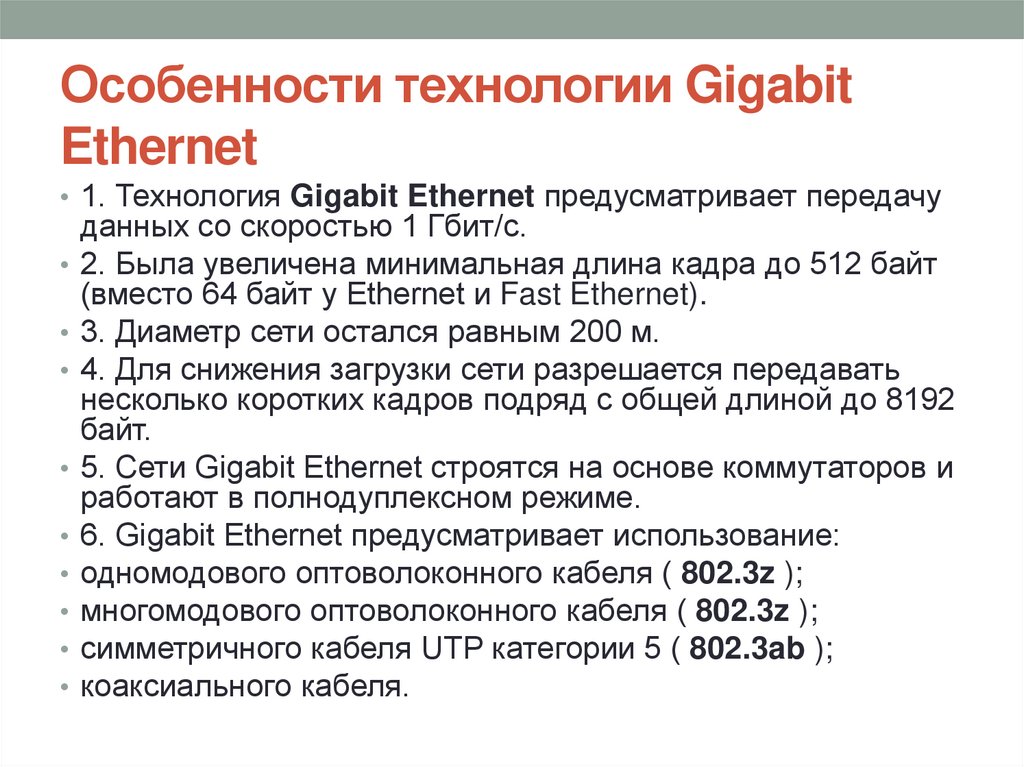

3. Особенности технологии Gigabit Ethernet
• 1. Технология Gigabit Ethernet предусматривает передачуданных со скоростью 1 Гбит/с.
• 2. Была увеличена минимальная длина кадра до 512 байт
(вместо 64 байт у Ethernet и Fast Ethernet).
• 3. Диаметр сети остался равным 200 м.
• 4. Для снижения загрузки сети разрешается передавать
несколько коротких кадров подряд с общей длиной до 8192
байт.
• 5. Сети Gigabit Ethernet строятся на основе коммутаторов и
работают в полнодуплексном режиме.
• 6. Gigabit Ethernet предусматривает использование:
• одномодового оптоволоконного кабеля ( 802.3z );
• многомодового оптоволоконного кабеля ( 802.3z );
• симметричного кабеля UTP категории 5 ( 802.3ab );
• коаксиального кабеля.

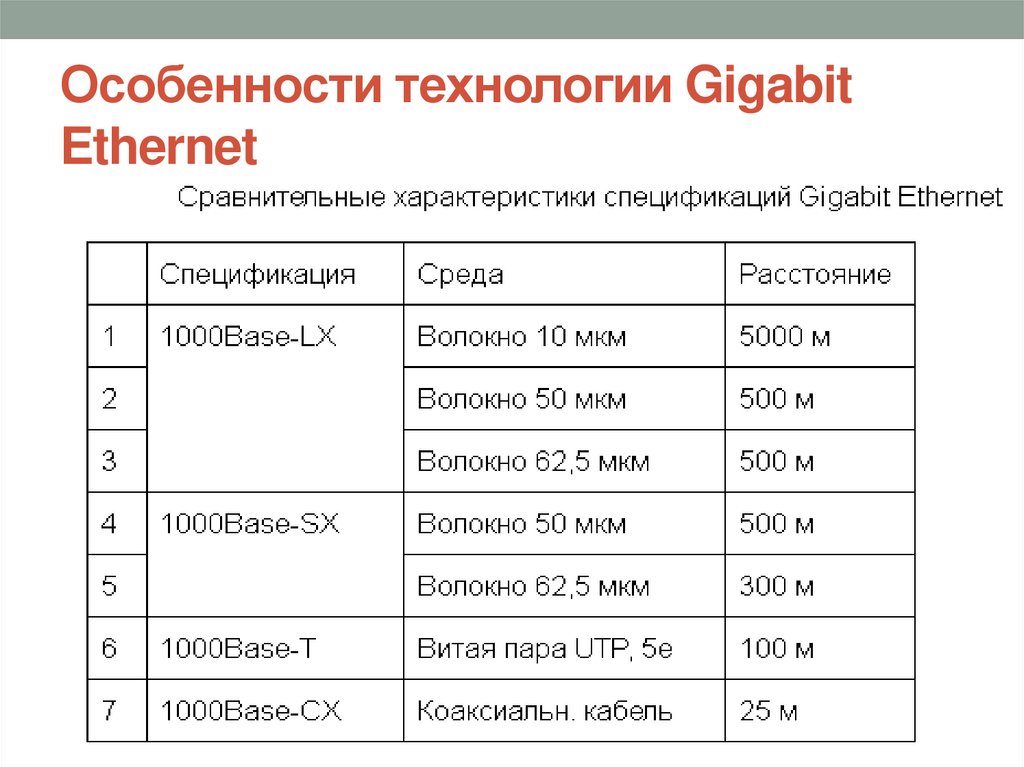

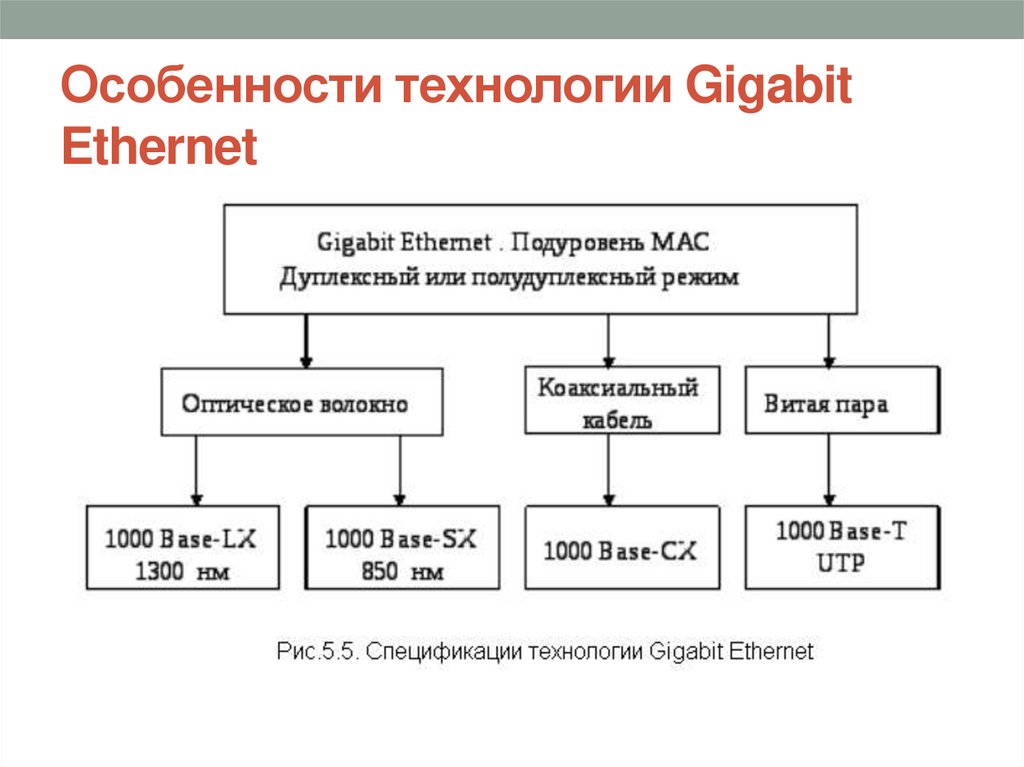

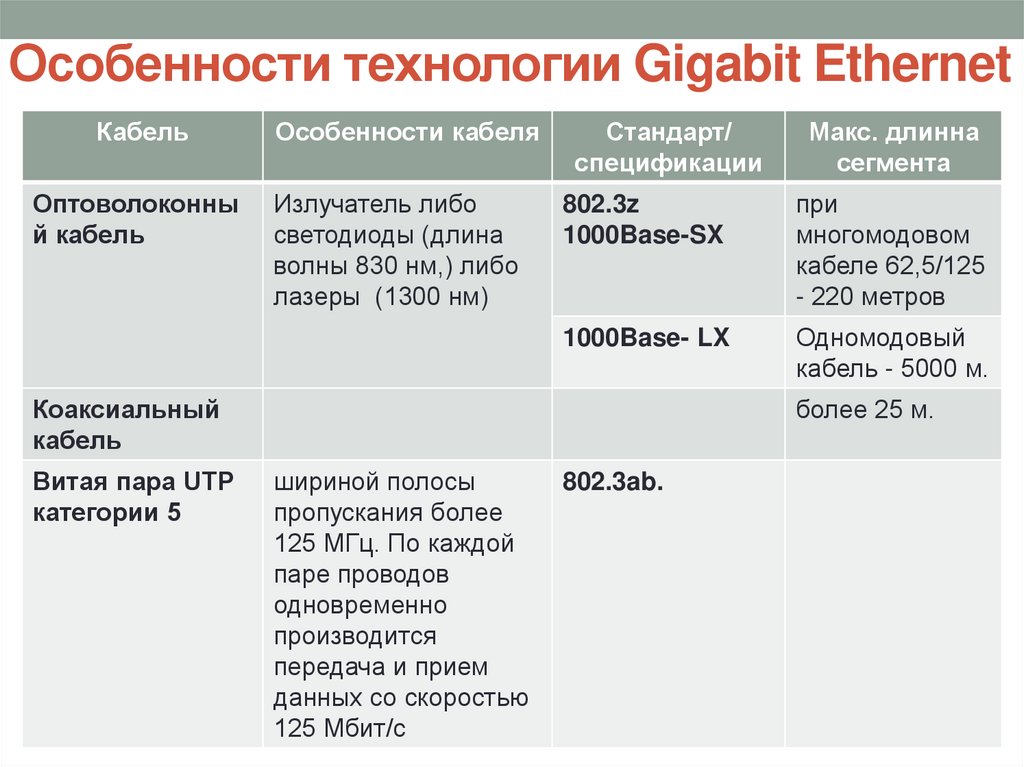

4. Особенности технологии Gigabit Ethernet
КабельОсобенности кабеля
Стандарт/
спецификации
Макс. длинна
сегмента
Оптоволоконны
й кабель
Излучатель либо
светодиоды (длина
волны 830 нм,) либо
лазеры (1300 нм)
802.3z
1000Base-SX
при
многомодовом
кабеле 62,5/125
- 220 метров
1000Base- LX
Одномодовый
кабель - 5000 м.
Коаксиальный
кабель
Витая пара UTP
категории 5
более 25 м.
шириной полосы
пропускания более
125 МГц. По каждой
паре проводов
одновременно
производится
передача и прием
данных со скоростью
125 Мбит/с
802.3ab.
