Безлифтовый многоквартирный жилой дом

1.

Курсовой проект №4
Безлифтовый
многоквартирный жилой
дом

2.

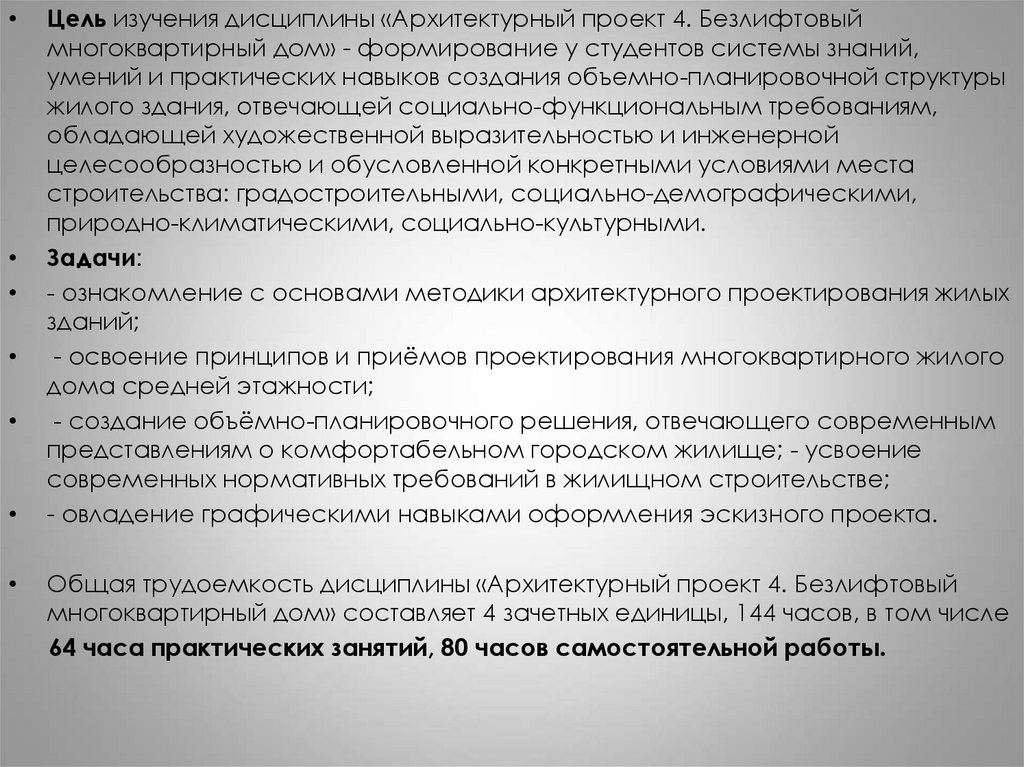

Цель изучения дисциплины «Архитектурный проект 4. Безлифтовый
многоквартирный дом» - формирование у студентов системы знаний,
умений и практических навыков создания объемно-планировочной структуры
жилого здания, отвечающей социально-функциональным требованиям,
обладающей художественной выразительностью и инженерной
целесообразностью и обусловленной конкретными условиями места
строительства: градостроительными, социально-демографическими,
природно-климатическими, социально-культурными.
Задачи:
- ознакомление с основами методики архитектурного проектирования жилых
зданий;
- освоение принципов и приёмов проектирования многоквартирного жилого
дома средней этажности;
- создание объёмно-планировочного решения, отвечающего современным
представлениям о комфортабельном городском жилище; - усвоение
современных нормативных требований в жилищном строительстве;
- овладение графическими навыками оформления эскизного проекта.
Общая трудоемкость дисциплины «Архитектурный проект 4. Безлифтовый
многоквартирный дом» составляет 4 зачетных единицы, 144 часов, в том числе
64 часа практических занятий, 80 часов самостоятельной работы.

3.

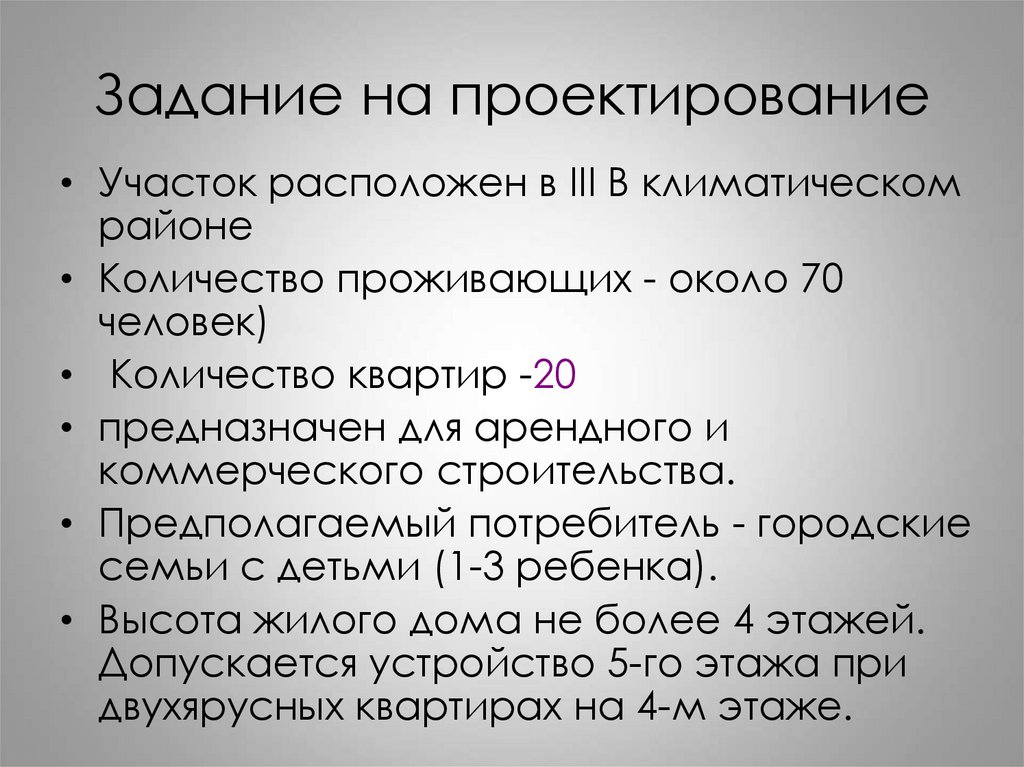

Задание на проектирование
• Участок расположен в III В климатическом
районе
• Количество проживающих - около 70
человек)
• Количество квартир -20
• предназначен для арендного и
коммерческого строительства.
• Предполагаемый потребитель - городские
семьи с детьми (1-3 ребенка).
• Высота жилого дома не более 4 этажей.
Допускается устройство 5-го этажа при
двухярусных квартирах на 4-м этаже.

4.

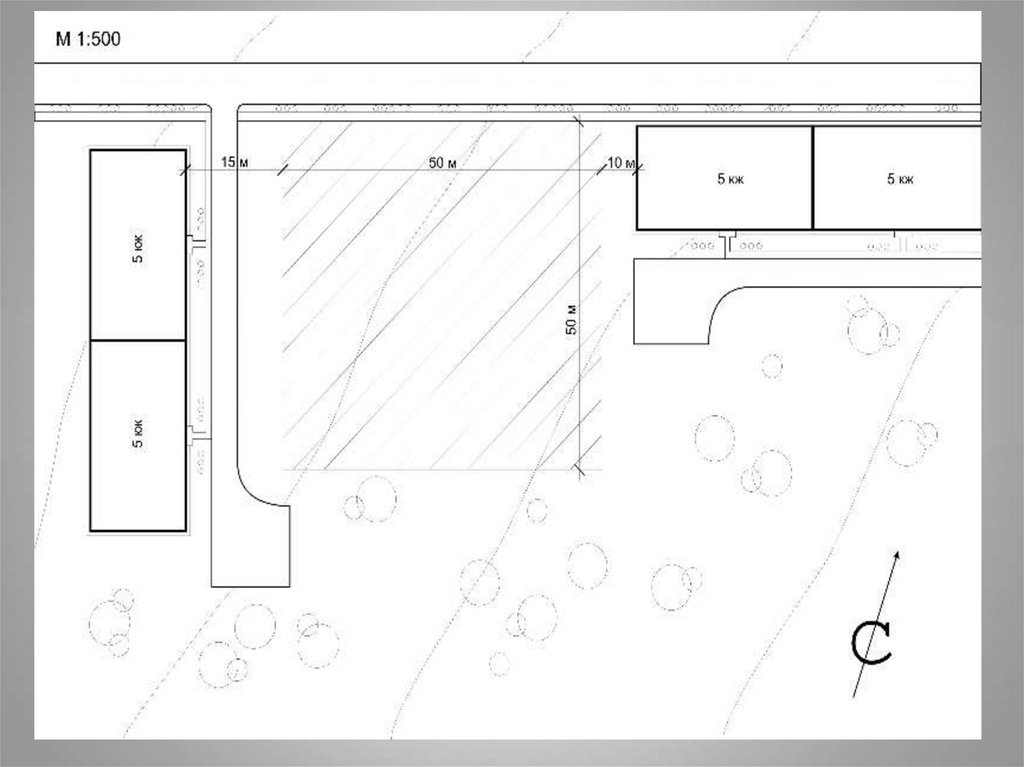

5.

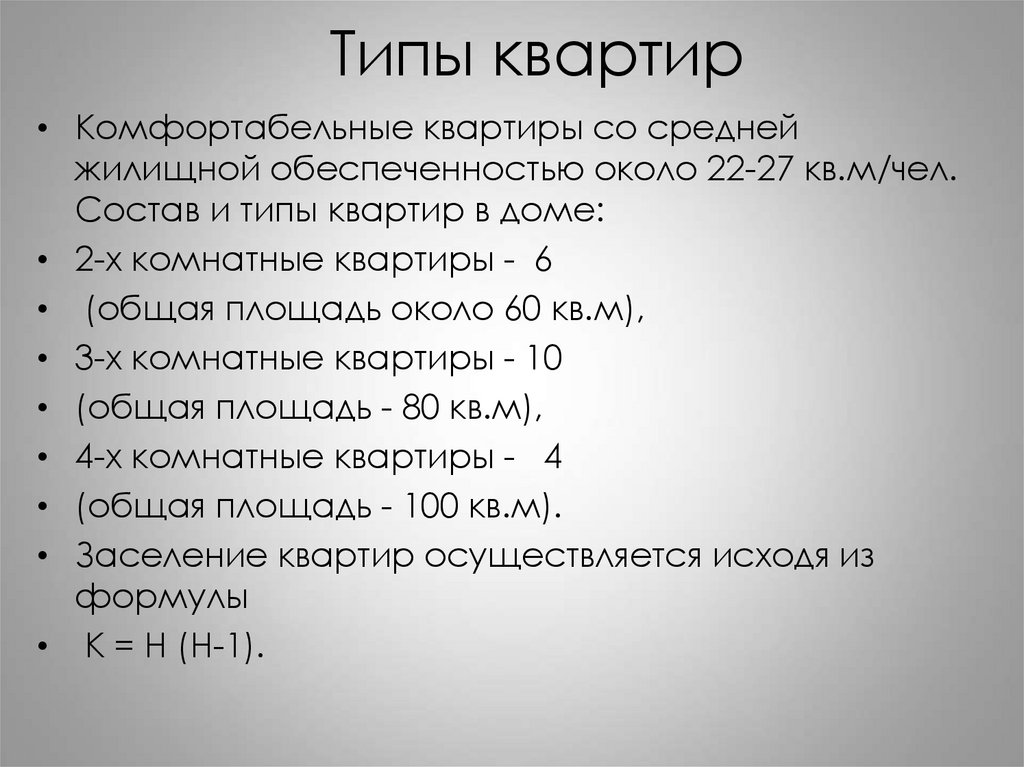

Типы квартир
• Комфортабельные квартиры со средней
жилищной обеспеченностью около 22-27 кв.м/чел.
Состав и типы квартир в доме:
• 2-х комнатные квартиры - 6
• (общая площадь около 60 кв.м),
• 3-х комнатные квартиры - 10
• (общая площадь - 80 кв.м),
• 4-х комнатные квартиры - 4
• (общая площадь - 100 кв.м).
• Заселение квартир осуществляется исходя из
формулы
• К = Н (Н-1).

6.

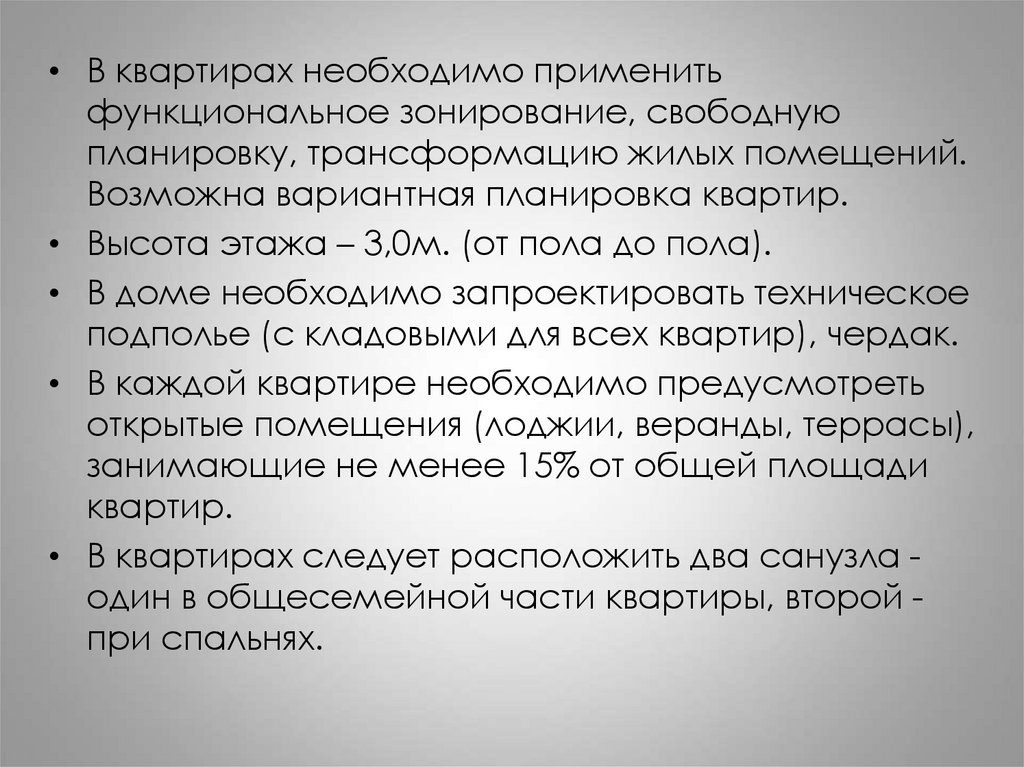

• В квартирах необходимо применить
функциональное зонирование, свободную
планировку, трансформацию жилых помещений.
Возможна вариантная планировка квартир.
• Высота этажа – 3,0м. (от пола до пола).
• В доме необходимо запроектировать техническое
подполье (с кладовыми для всех квартир), чердак.
• В каждой квартире необходимо предусмотреть
открытые помещения (лоджии, веранды, террасы),
занимающие не менее 15% от общей площади
квартир.
• В квартирах следует расположить два санузла один в общесемейной части квартиры, второй при спальнях.

7.

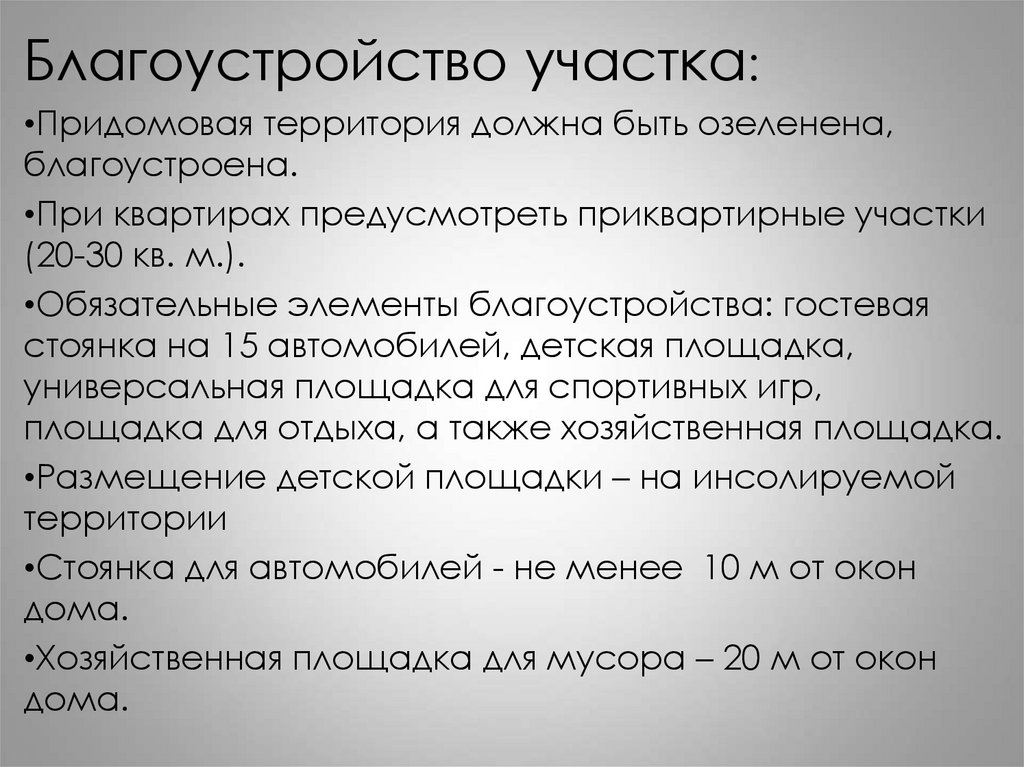

Благоустройство участка:
•Придомовая территория должна быть озеленена,
благоустроена.
•При квартирах предусмотреть приквартирные участки
(20-30 кв. м.).
•Обязательные элементы благоустройства: гостевая
стоянка на 15 автомобилей, детская площадка,
универсальная площадка для спортивных игр,
площадка для отдыха, а также хозяйственная площадка.
•Размещение детской площадки – на инсолируемой
территории
•Стоянка для автомобилей - не менее 10 м от окон
дома.
•Хозяйственная площадка для мусора – 20 м от окон
дома.

8.

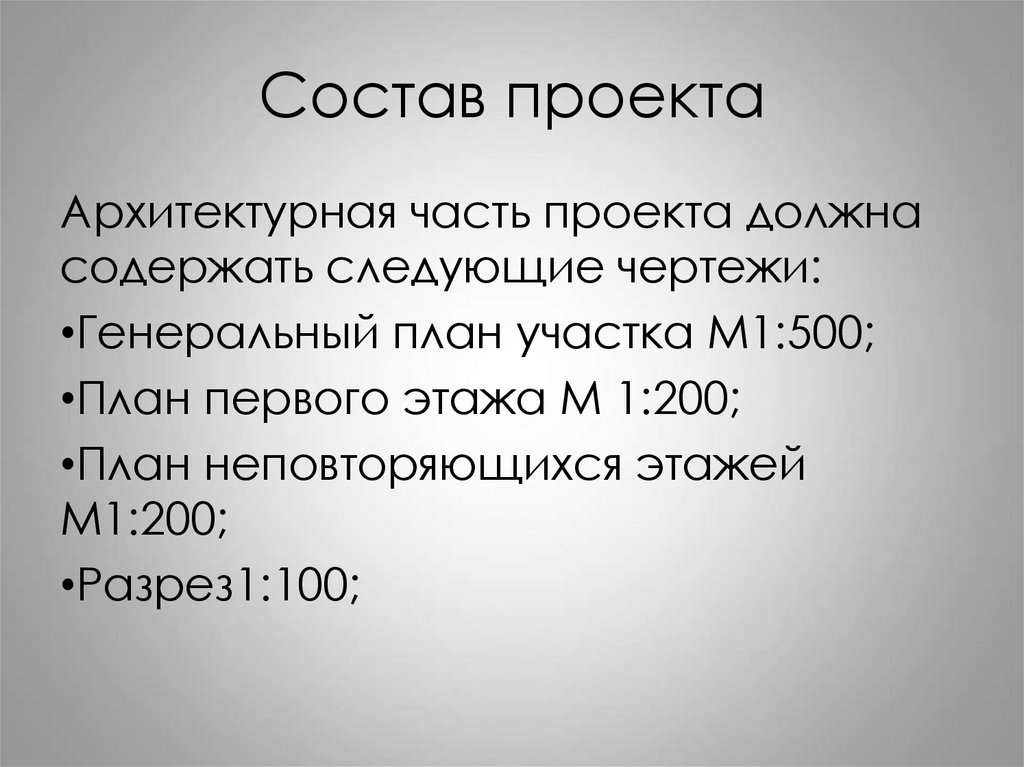

Состав проекта
Архитектурная часть проекта должна
содержать следующие чертежи:
•Генеральный план участка М1:500;
•План первого этажа М 1:200;
•План неповторяющихся этажей
М1:200;
•Разрез1:100;

9.

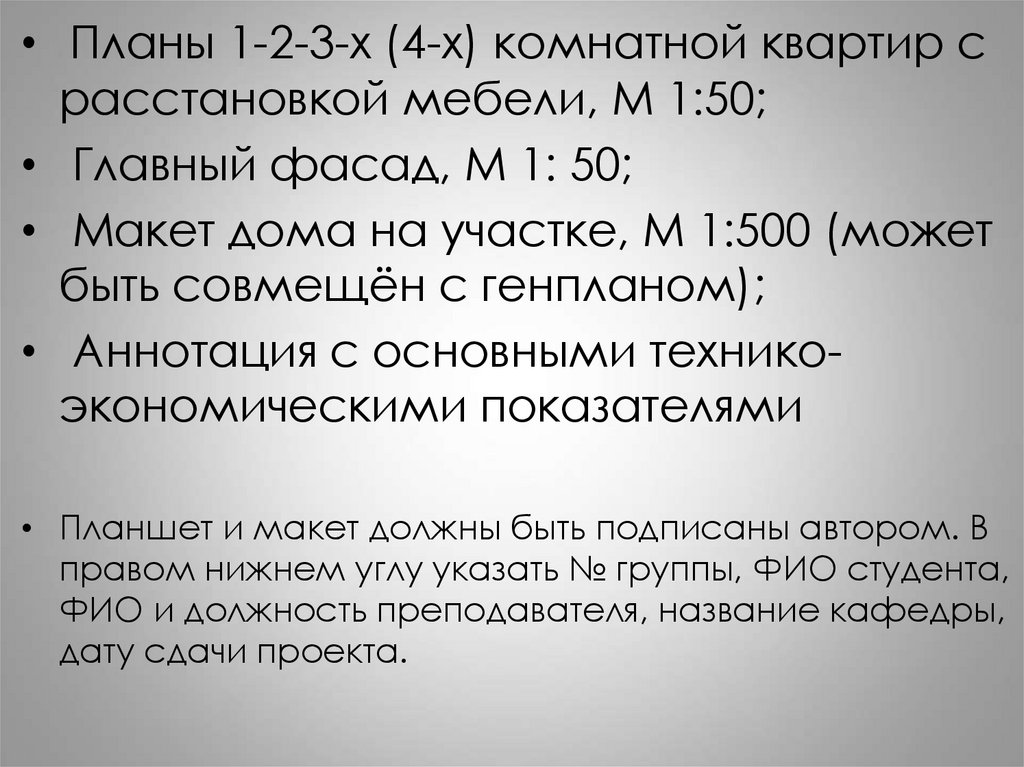

• Планы 1-2-3-х (4-х) комнатной квартир с
расстановкой мебели, М 1:50;
• Главный фасад, М 1: 50;
• Макет дома на участке, М 1:500 (может
быть совмещён с генпланом);
• Аннотация с основными техникоэкономическими показателями
• Планшет и макет должны быть подписаны автором. В
правом нижнем углу указать № группы, ФИО студента,
ФИО и должность преподавателя, название кафедры,
дату сдачи проекта.

10.

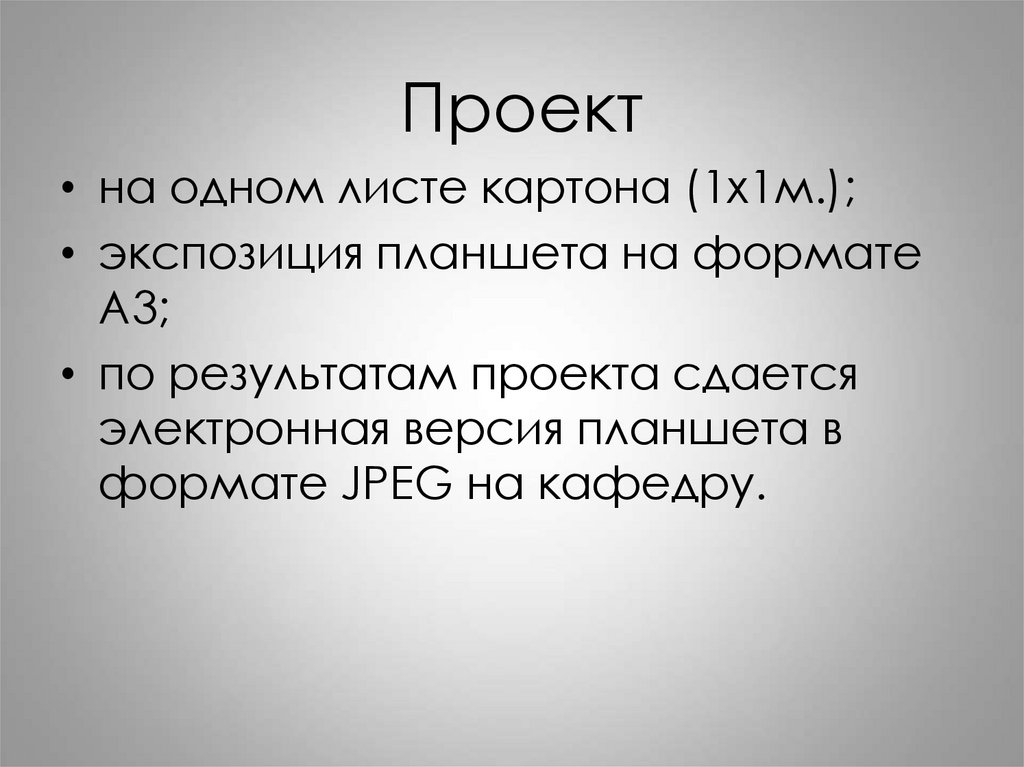

Проект
• на одном листе картона (1х1м.);
• экспозиция планшета на формате
А3;
• по результатам проекта сдается
электронная версия планшета в
формате JPEG на кафедру.

11.

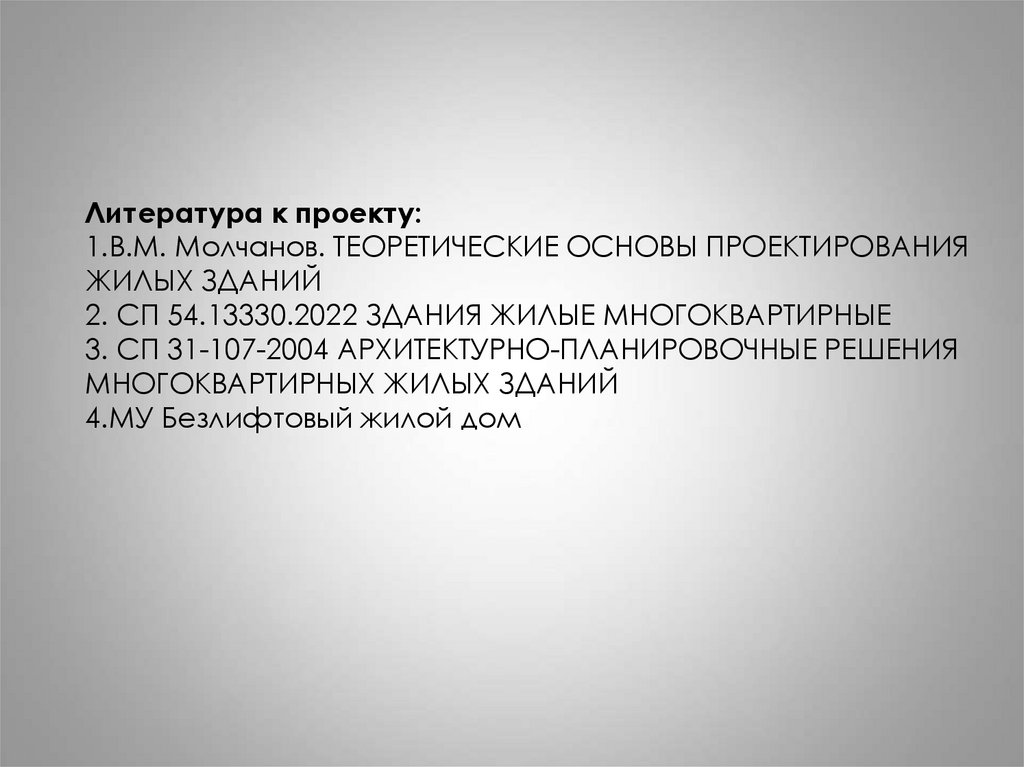

Литература к проекту:
1.В.М. Молчанов. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРОЕКТИРОВАНИЯ
ЖИЛЫХ ЗДАНИЙ
2. СП 54.13330.2022 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ
3. СП 31-107-2004 АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
МНОГОКВАРТИРНЫХ ЖИЛЫХ ЗДАНИЙ
4.МУ Безлифтовый жилой дом

12.

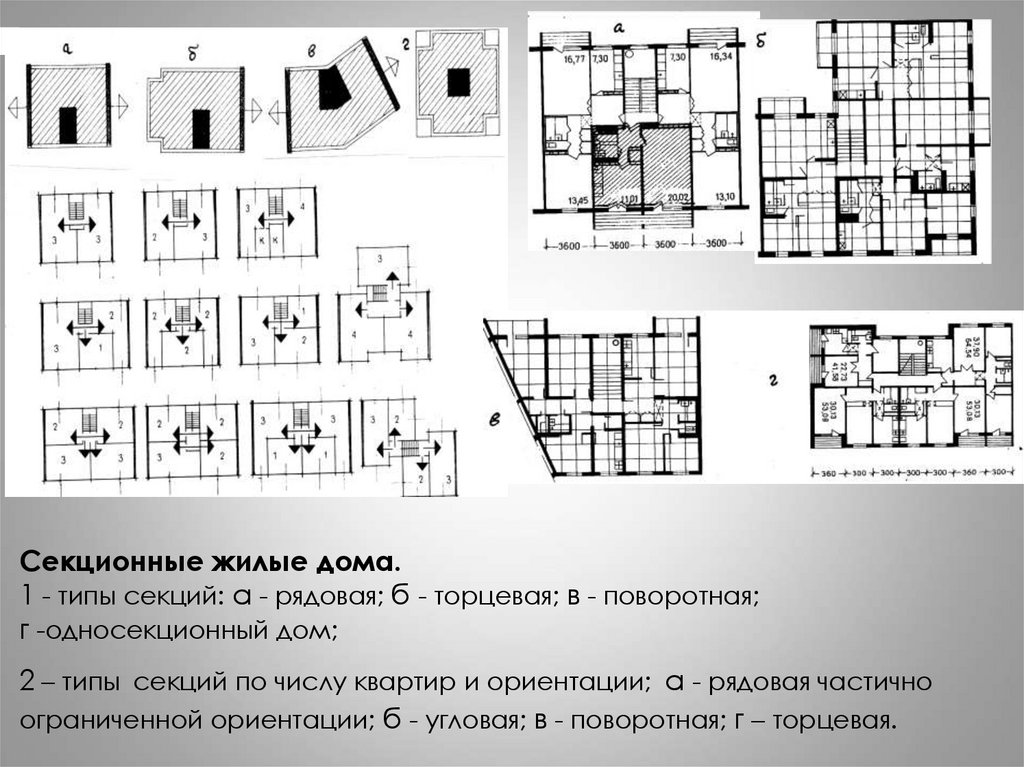

Секционные жилые дома.
1 - типы секций: а - рядовая; б - торцевая; в - поворотная;
г -односекционный дом;
2 – типы секций по числу квартир и ориентации; а - рядовая частично
ограниченной ориентации; б - угловая; в - поворотная; г – торцевая.

13.

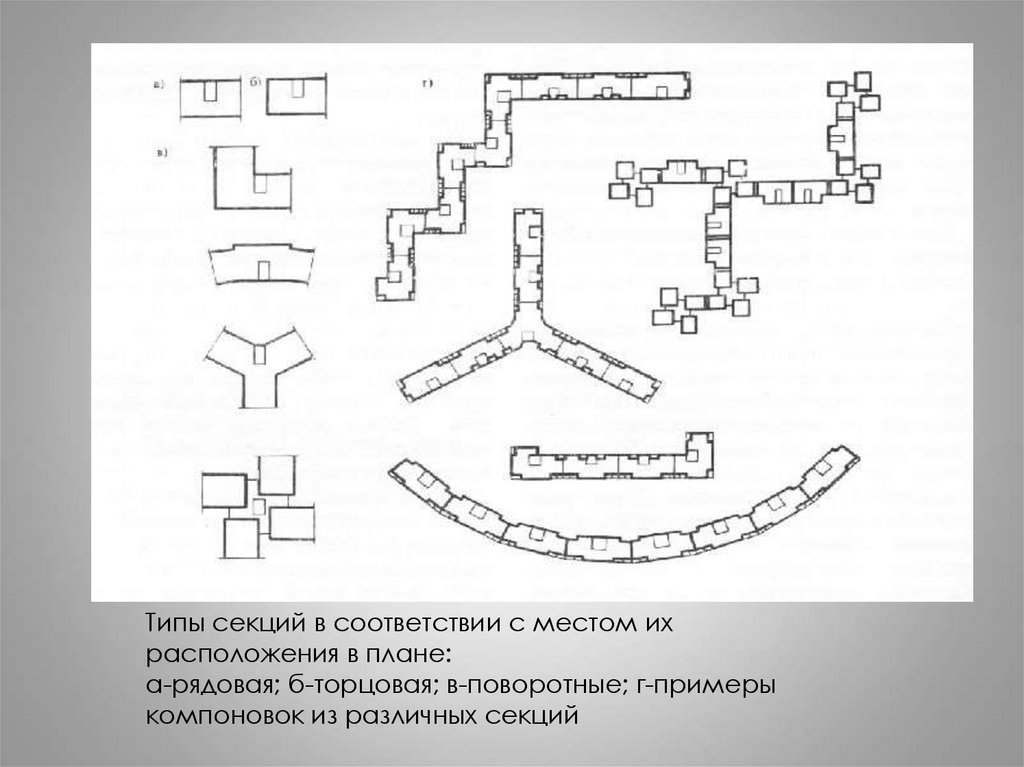

Типы секций в соответствии с местом их
расположения в плане:
а-рядовая; б-торцовая; в-поворотные; г-примеры
компоновок из различных секций

14.

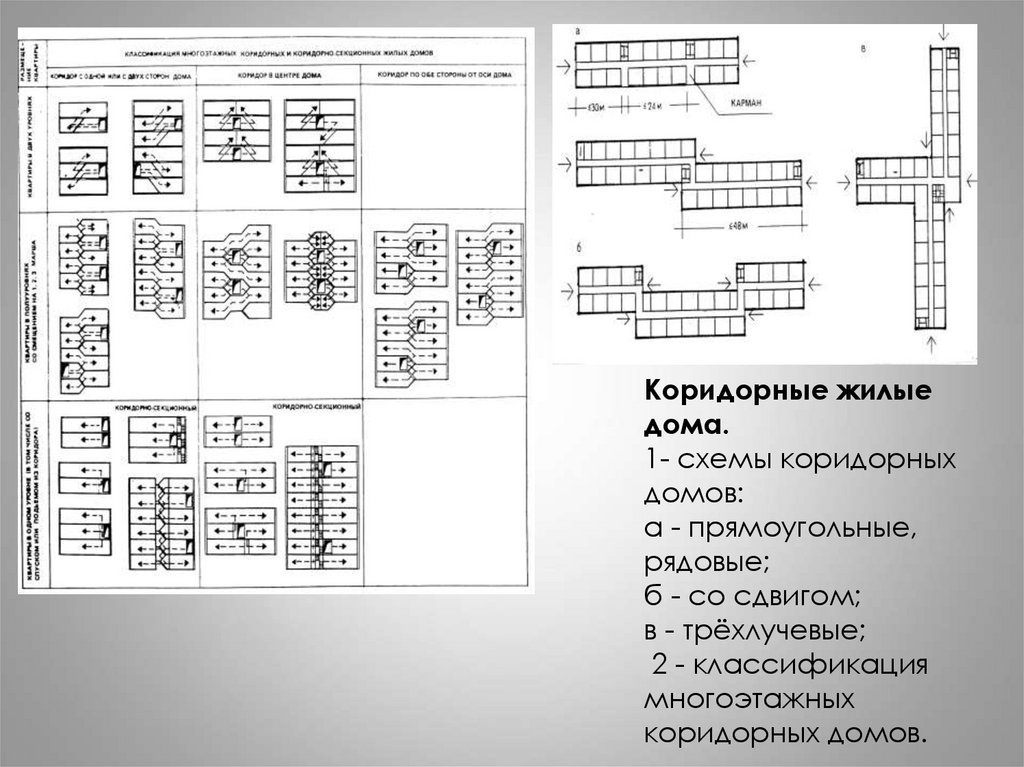

Коридорные жилые
дома.
1- схемы коридорных
домов:
а - прямоугольные,
рядовые;
б - со сдвигом;
в - трёхлучевые;
2 - классификация
многоэтажных
коридорных домов.

15.

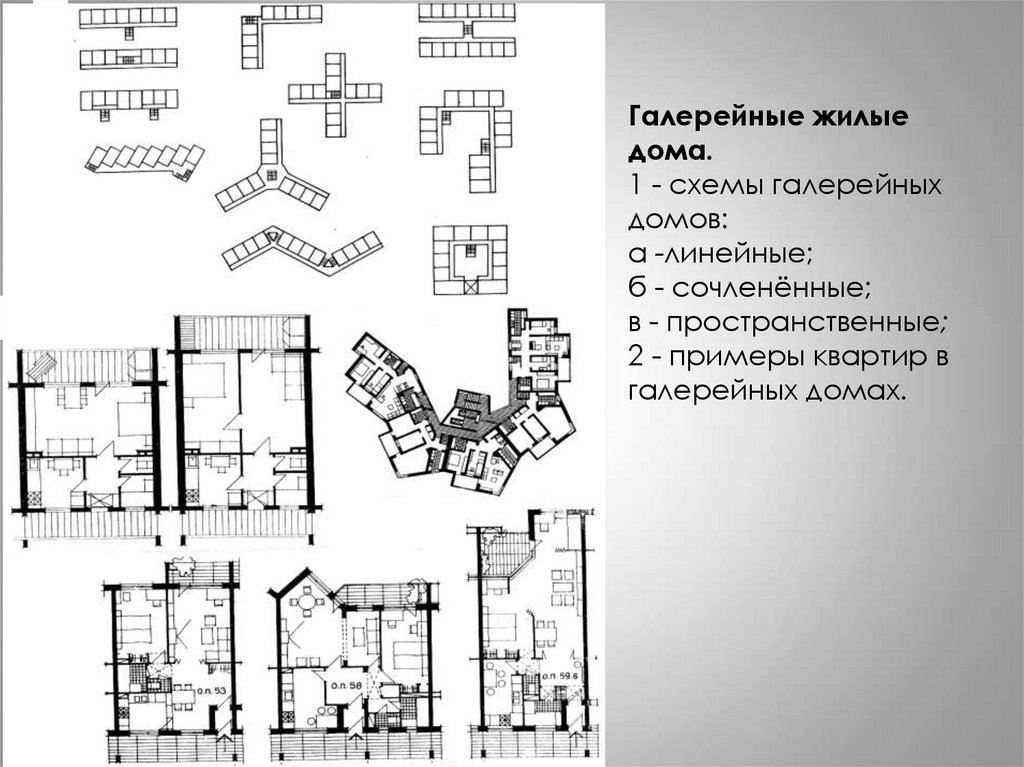

Галерейные жилые
дома.
1 - схемы галерейных
домов:
а -линейные;
б - сочленённые;
в - пространственные;
2 - примеры квартир в
галерейных домах.

16.

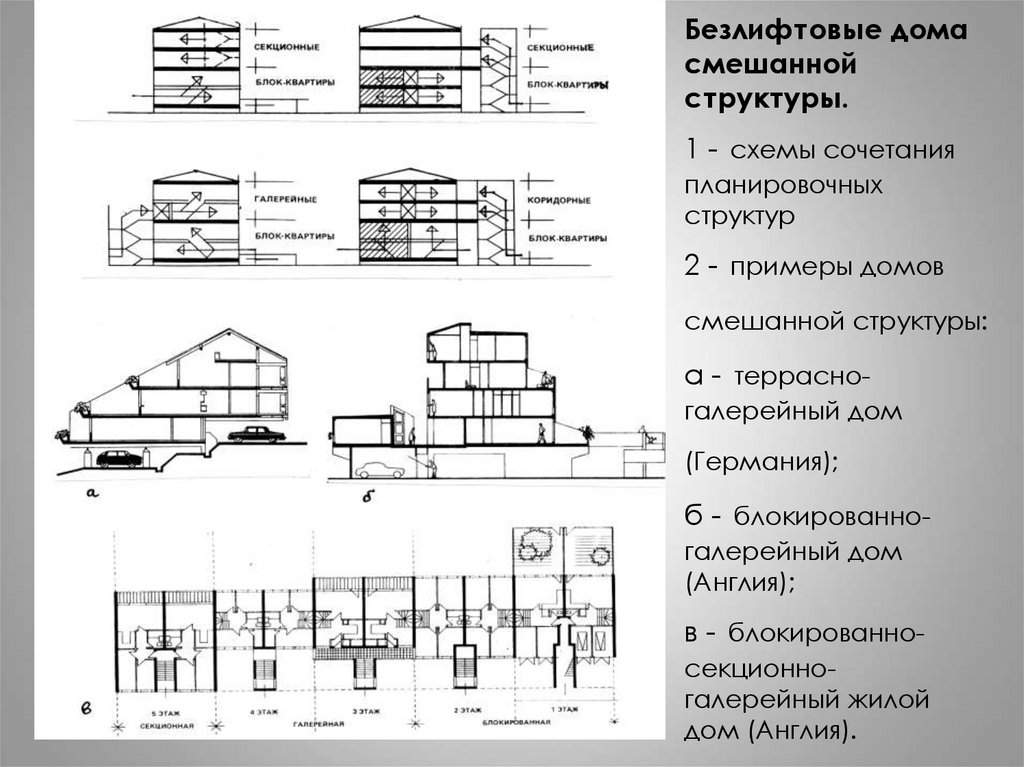

Безлифтовые дома
смешанной
структуры.
1 - схемы сочетания
планировочных
структур
2 - примеры домов
смешанной структуры:
а - террасногалерейный дом
(Германия);
б - блокированногалерейный дом
(Англия);
в - блокированносекционногалерейный жилой
дом (Англия).

17.

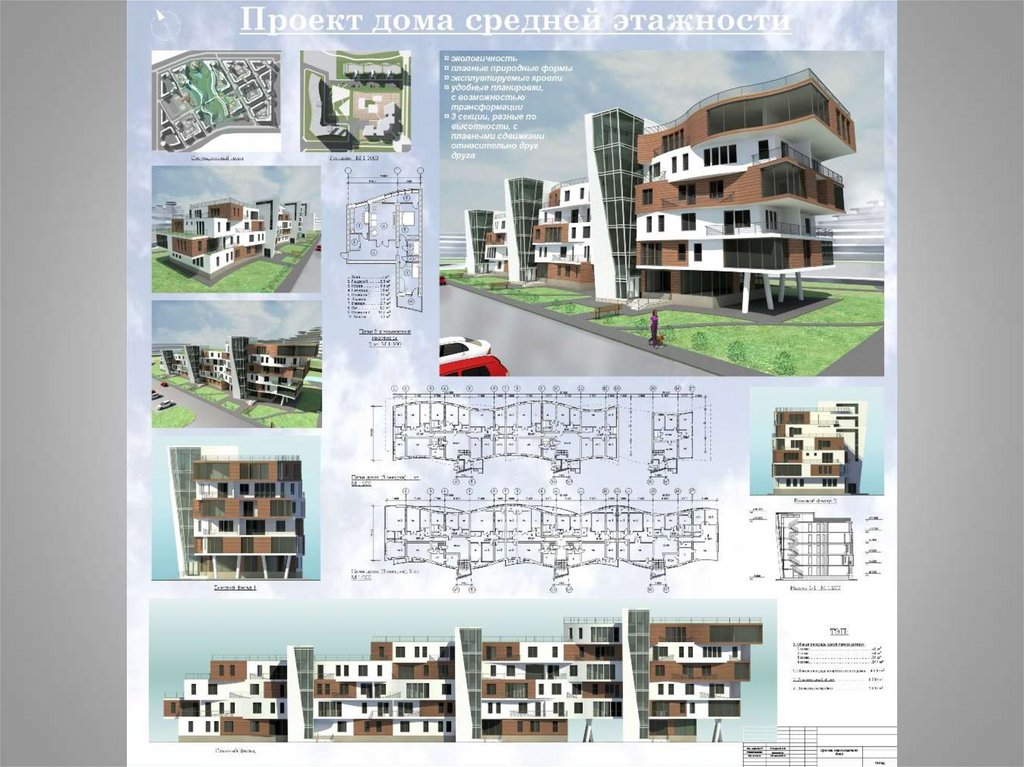

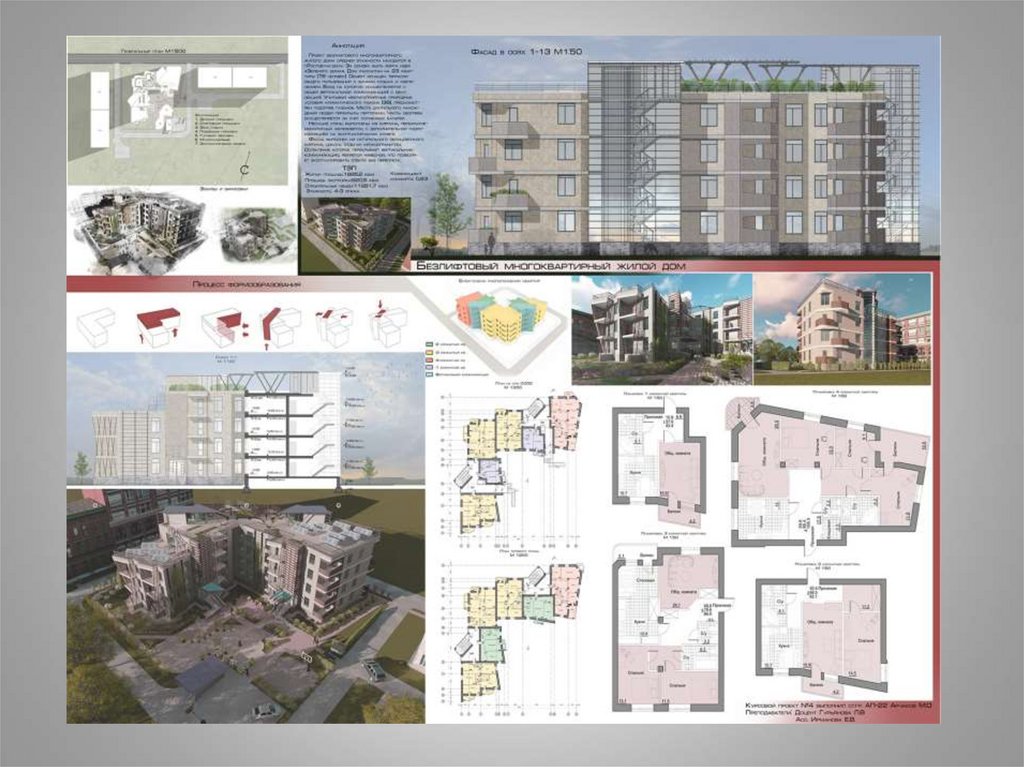

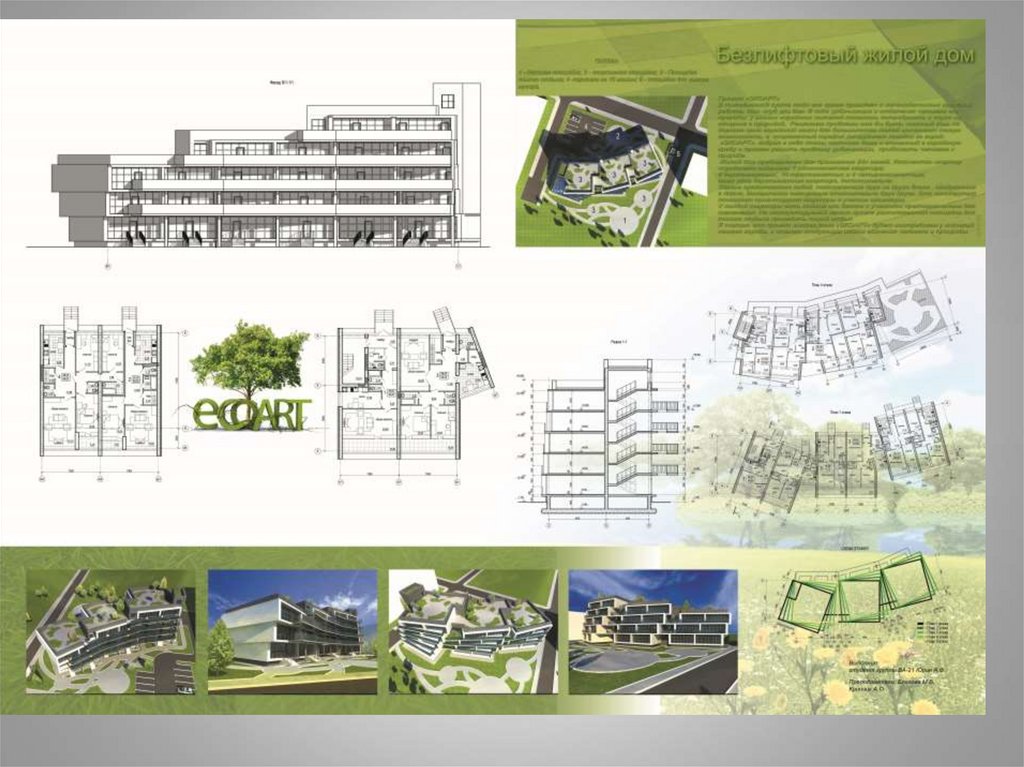

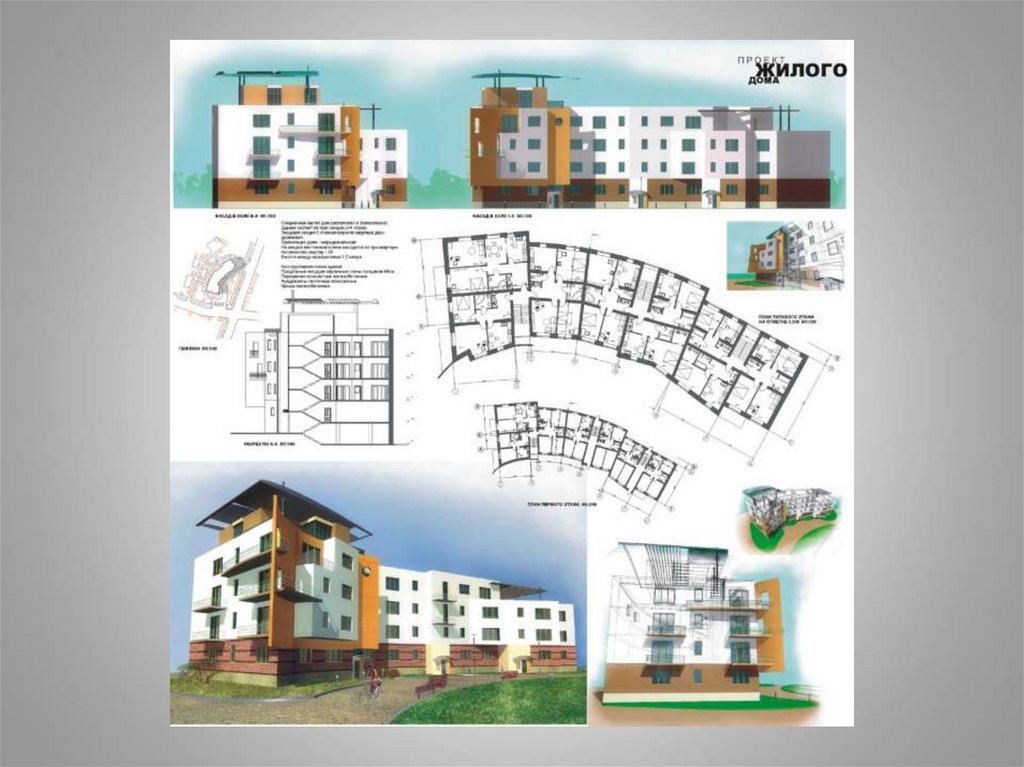

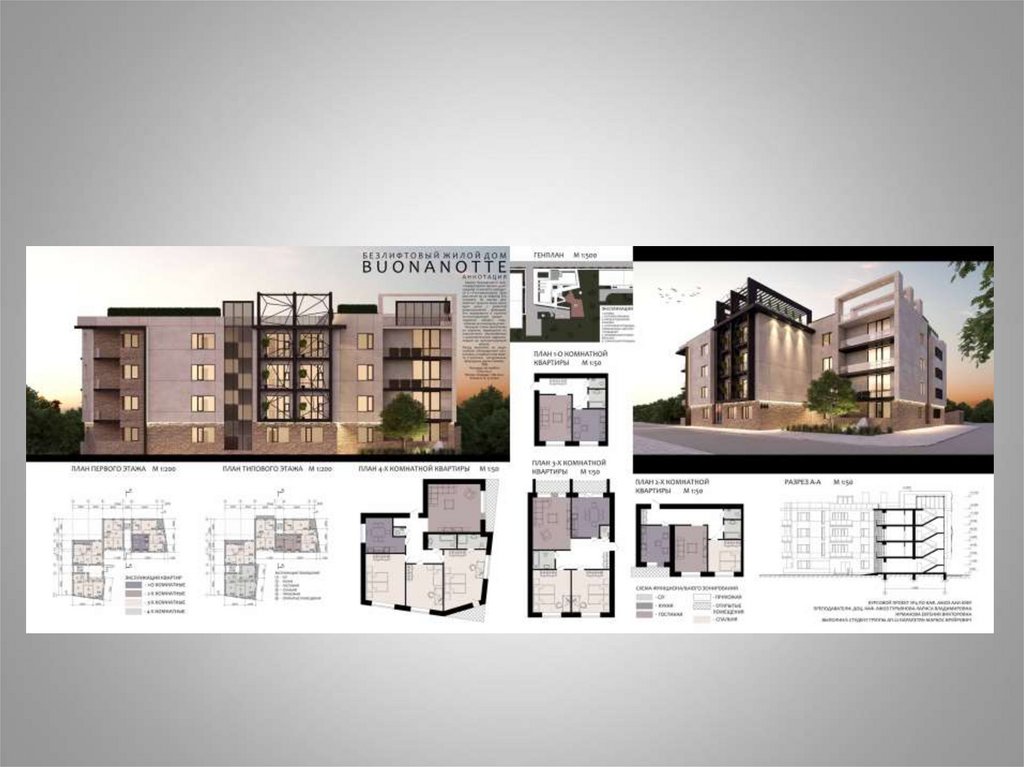

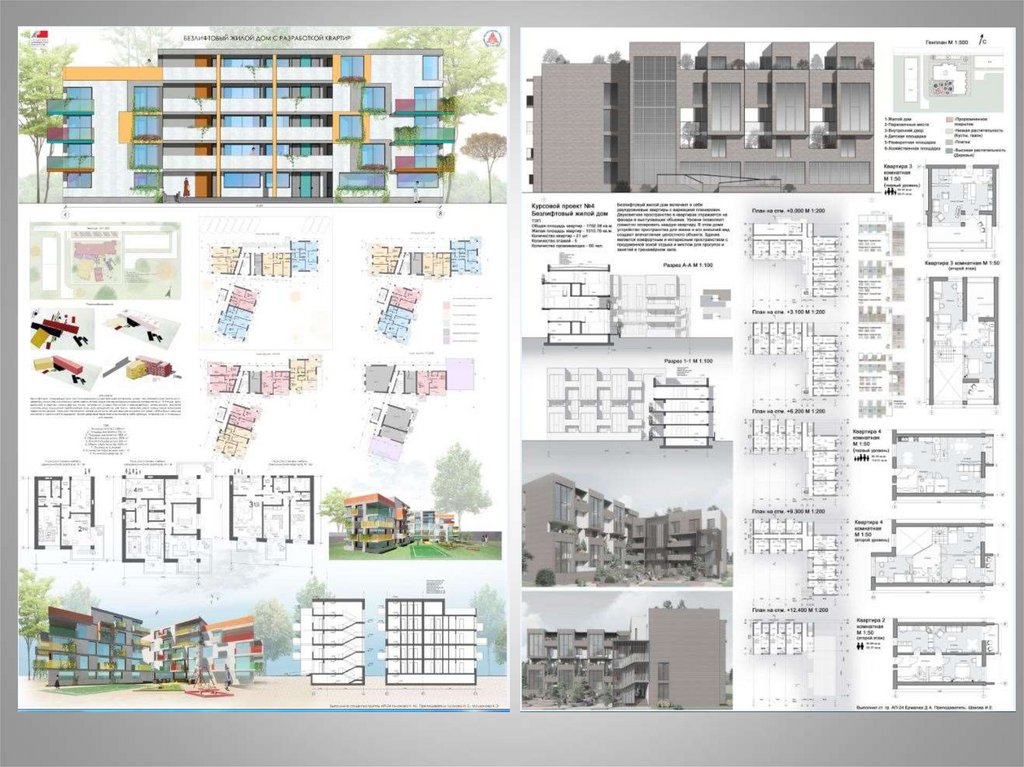

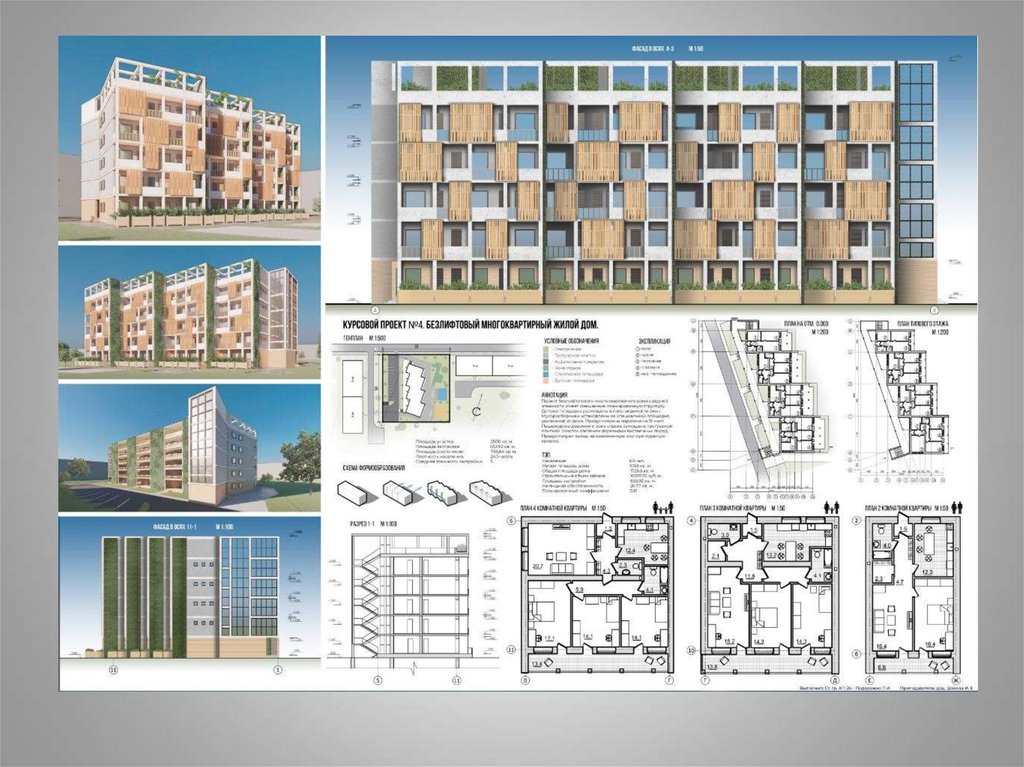

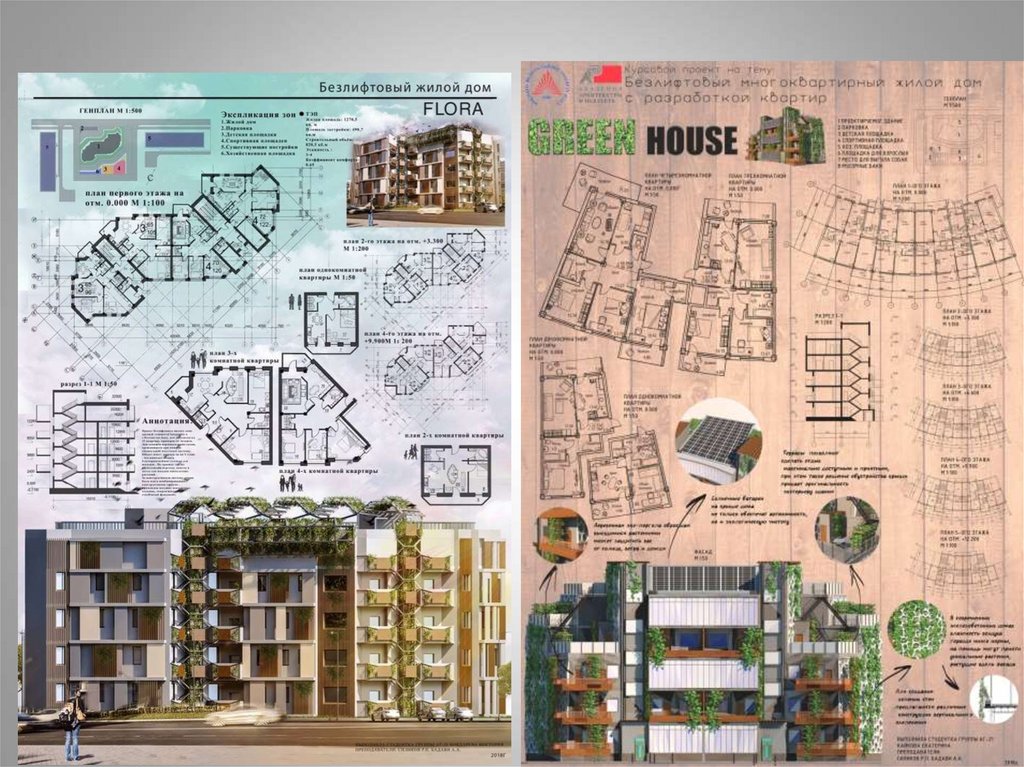

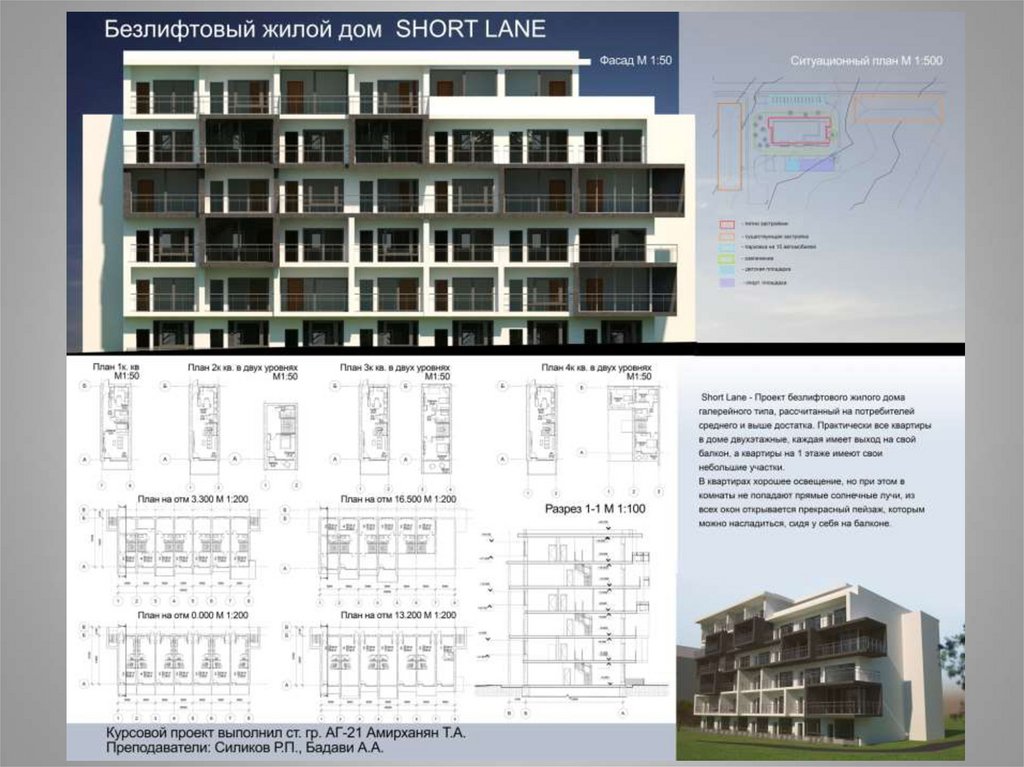

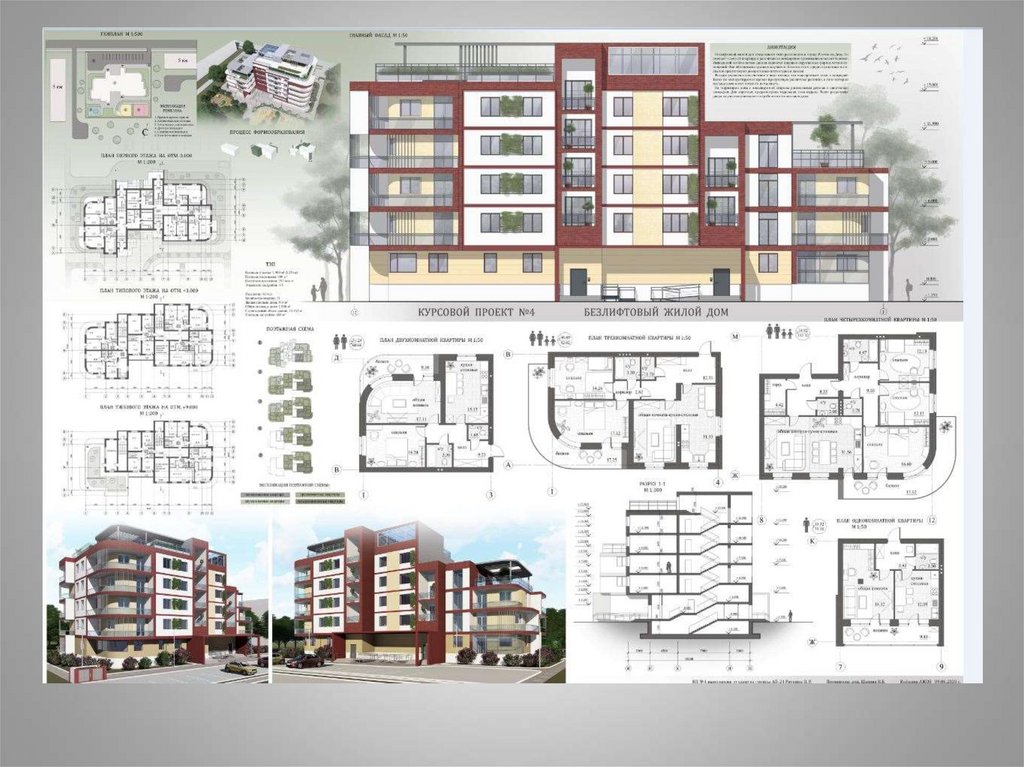

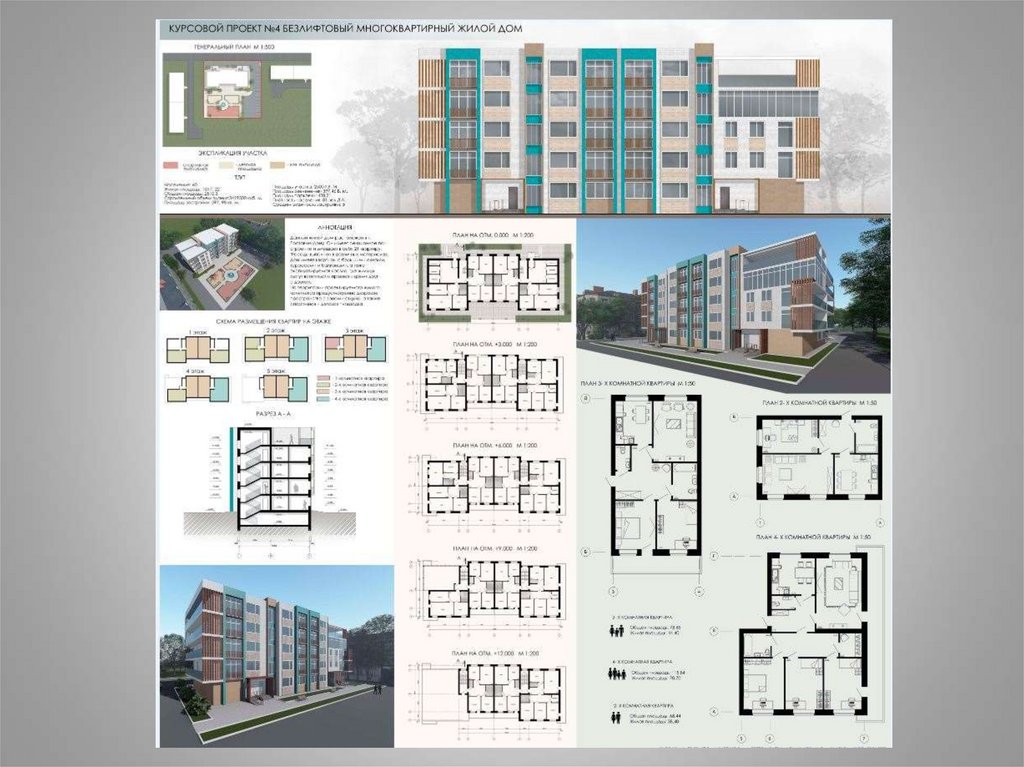

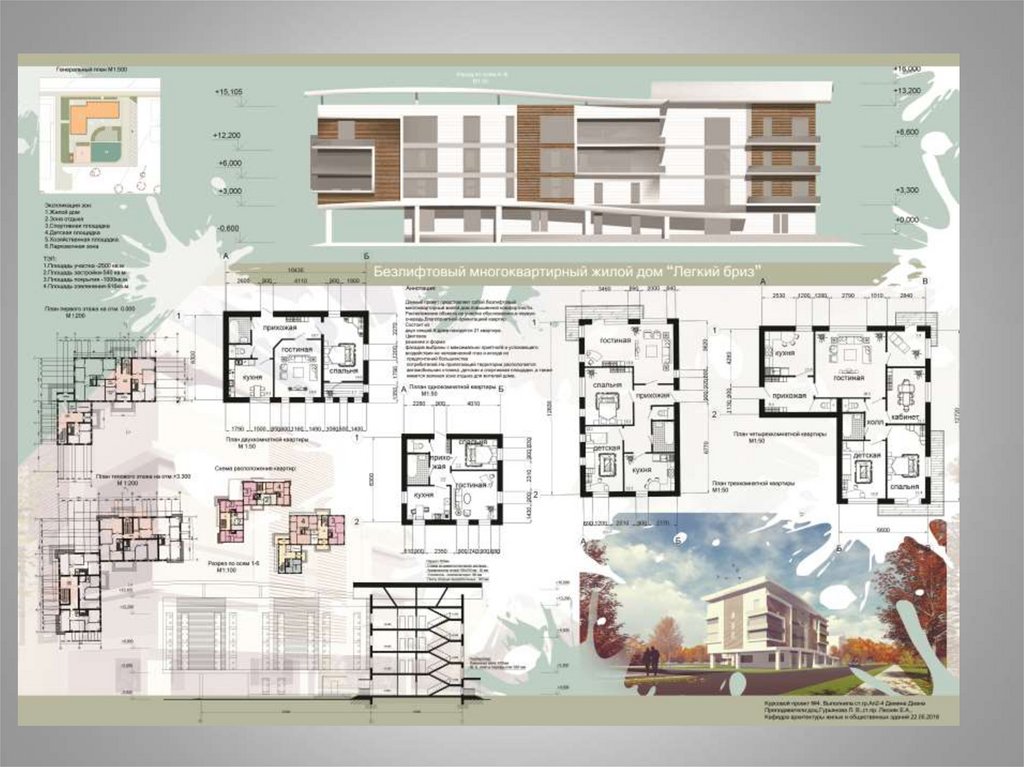

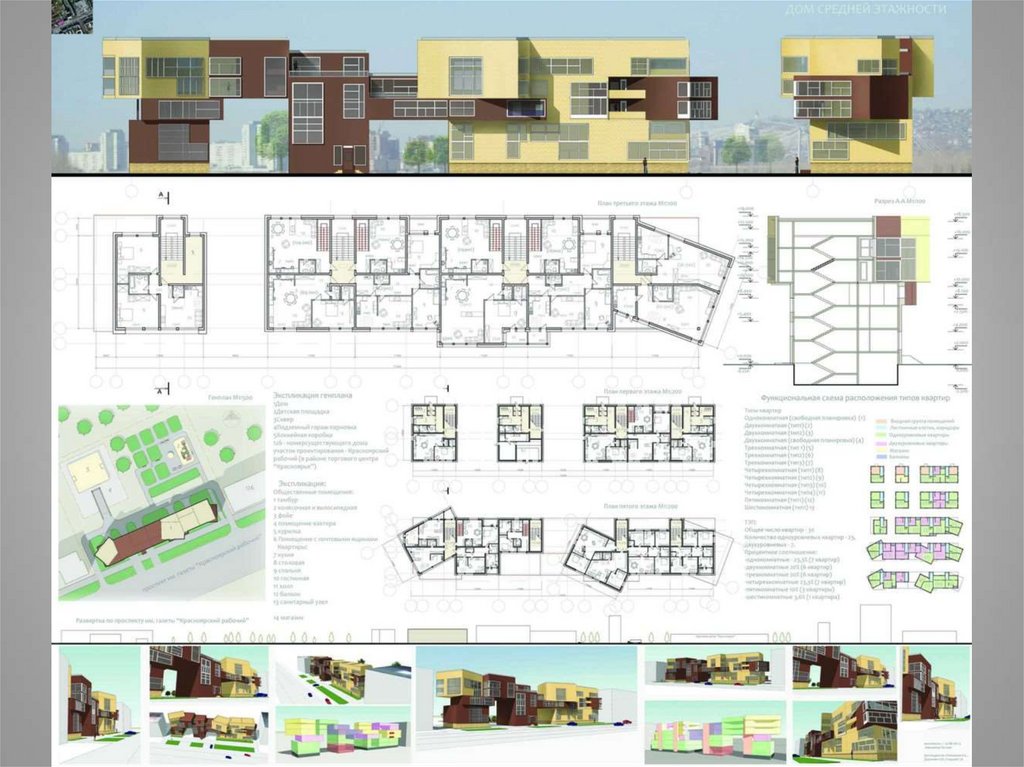

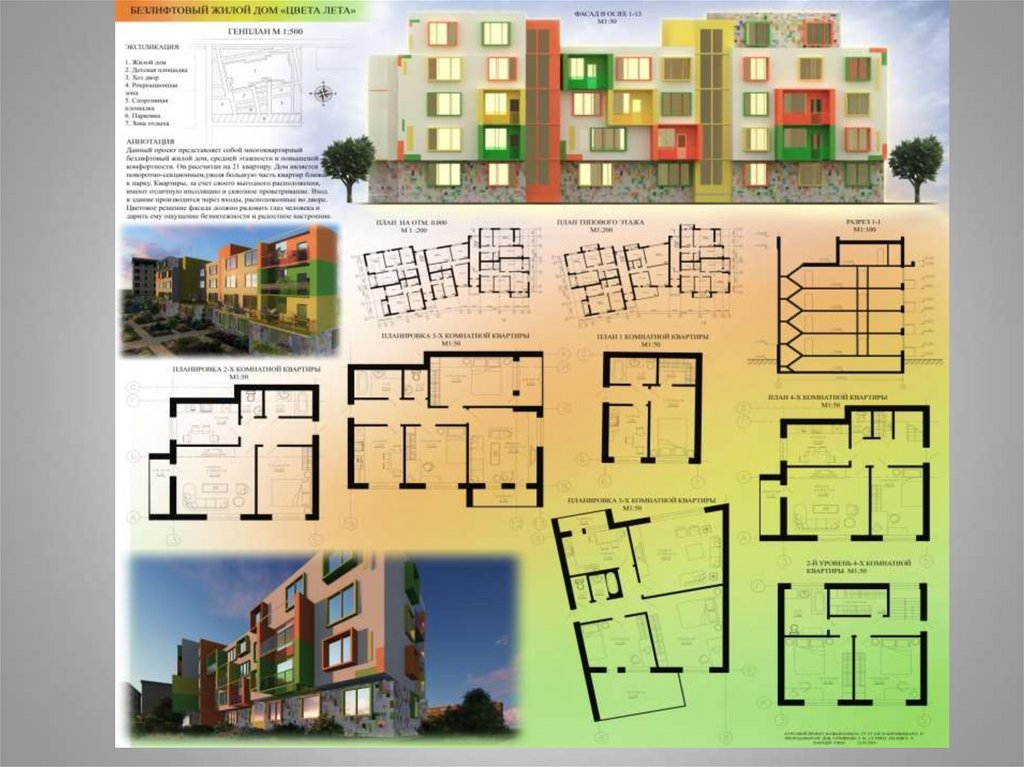

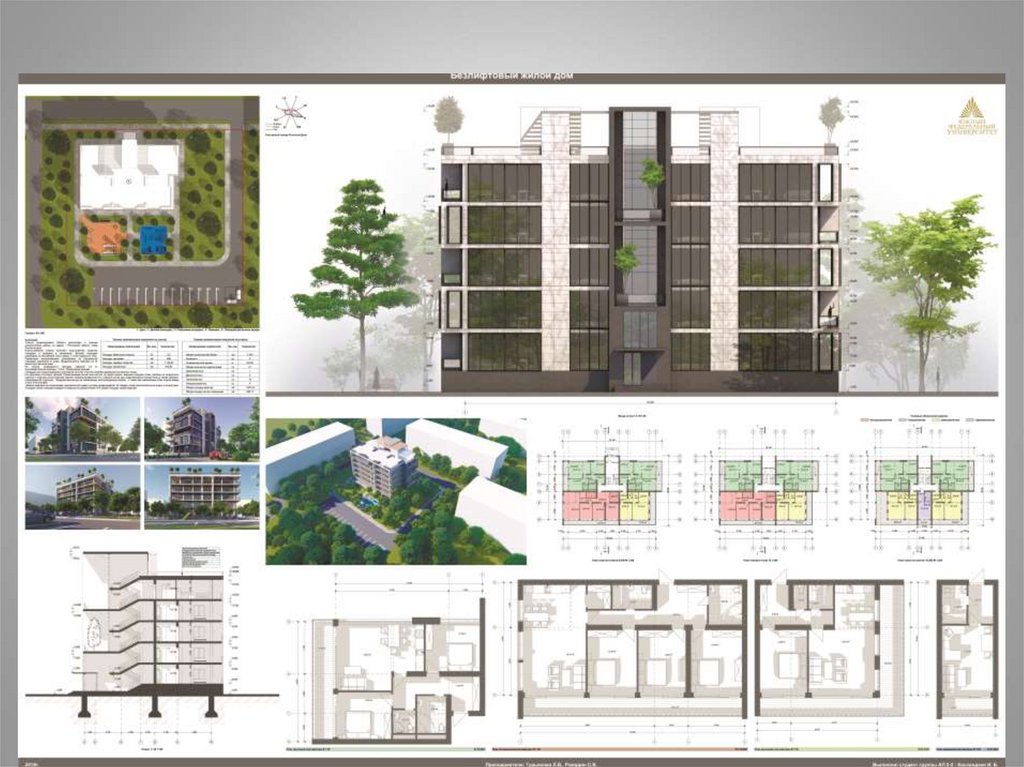

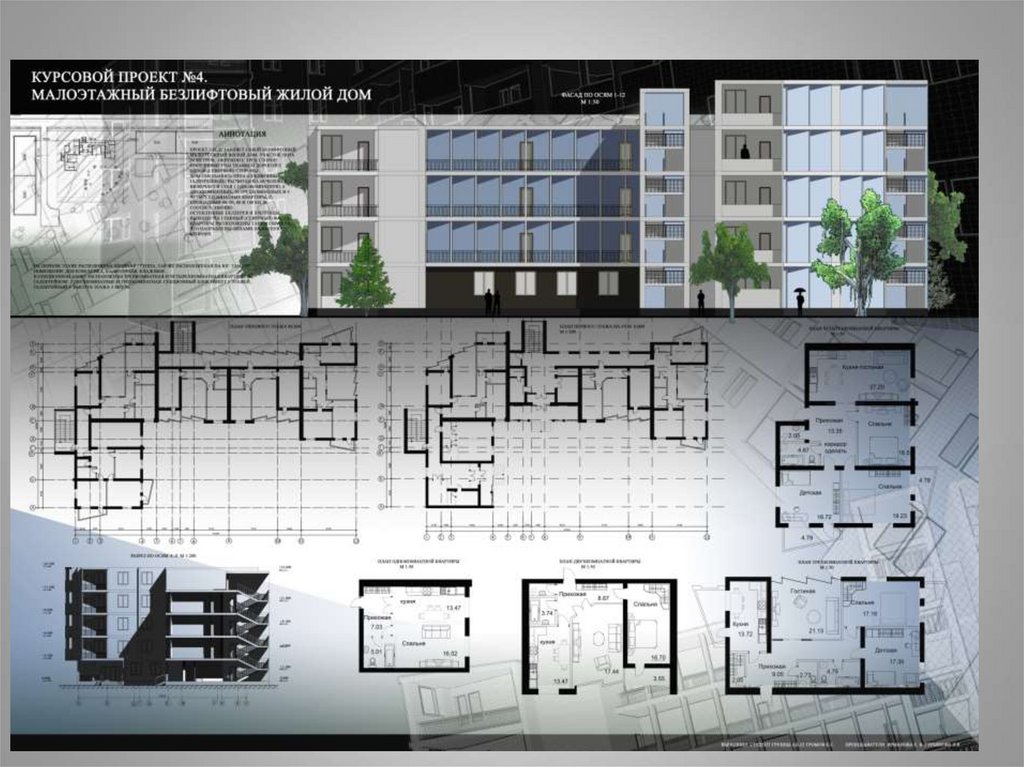

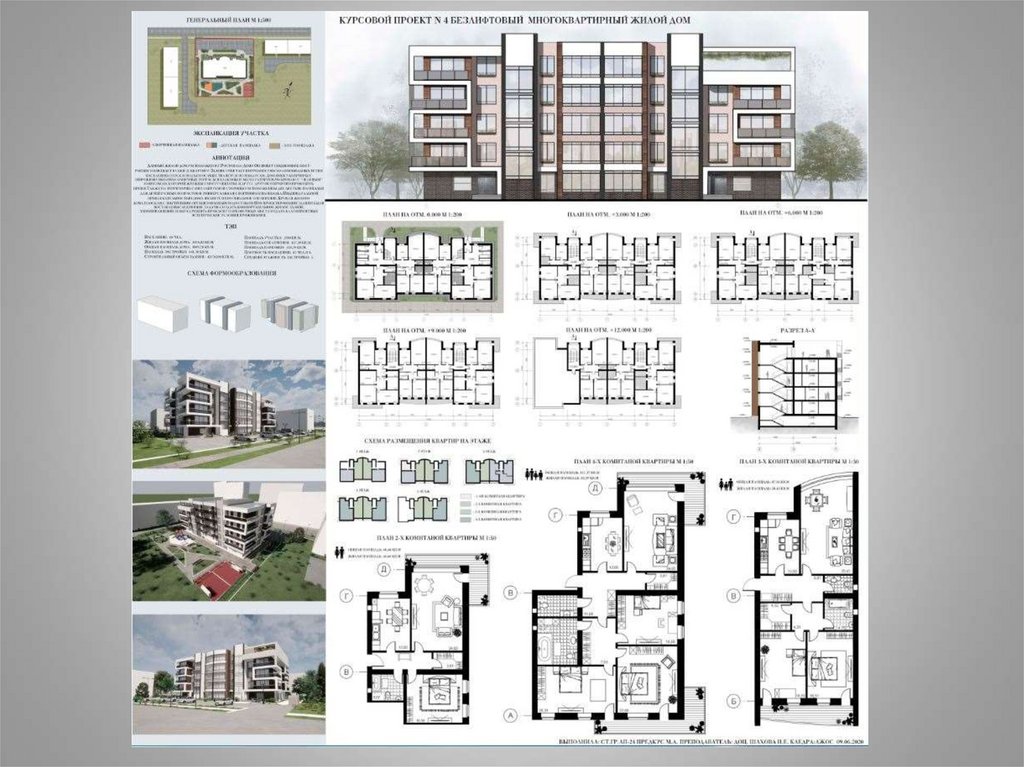

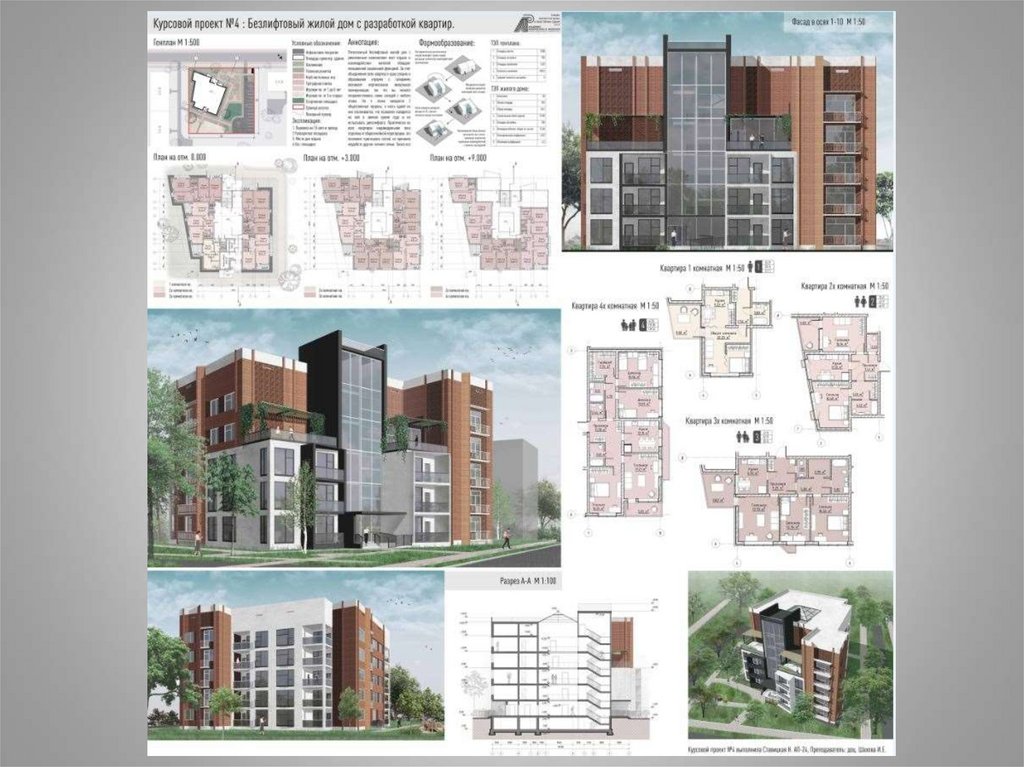

Студенческие курсовые
проекты

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

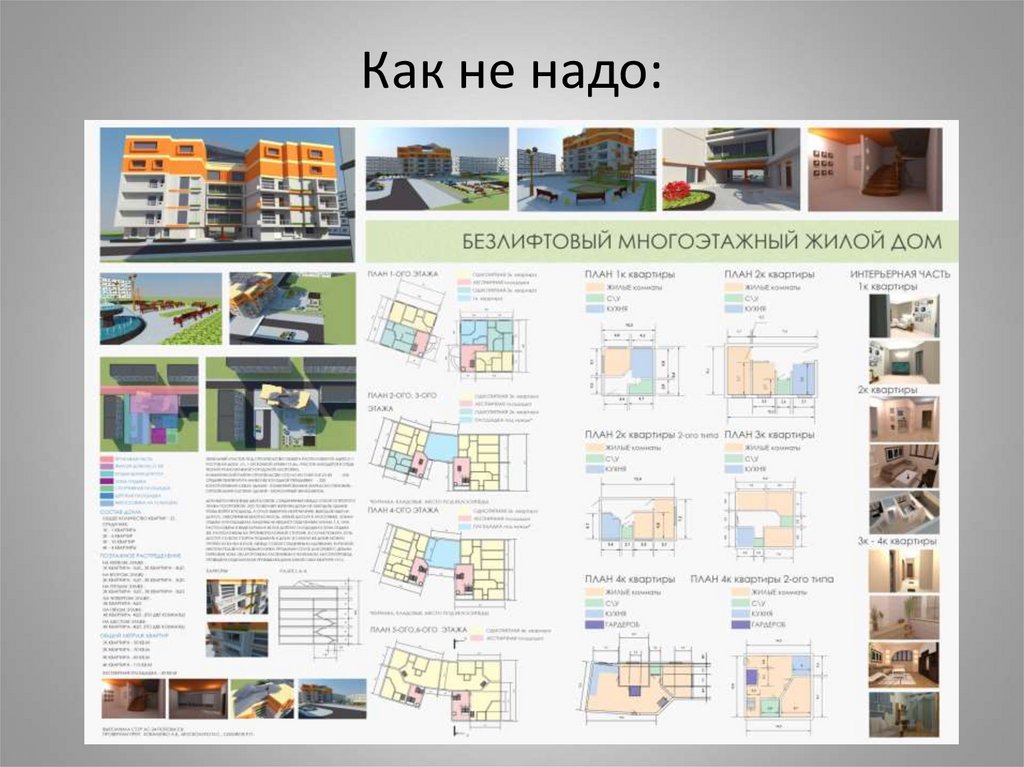

Как не надо:

39.

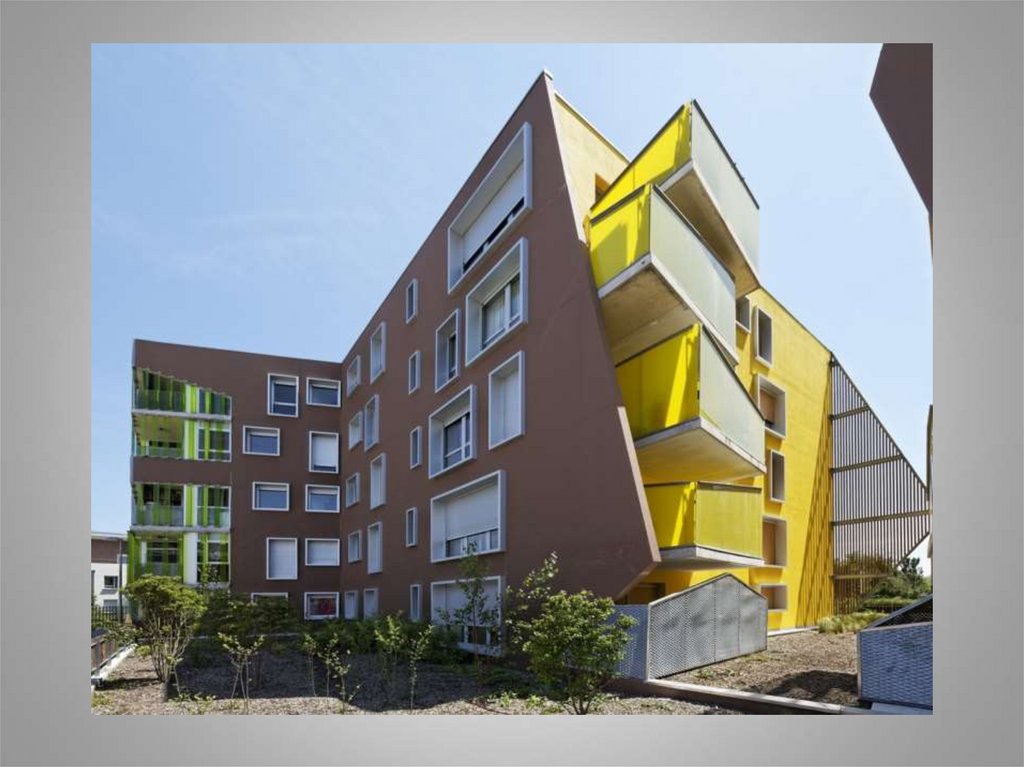

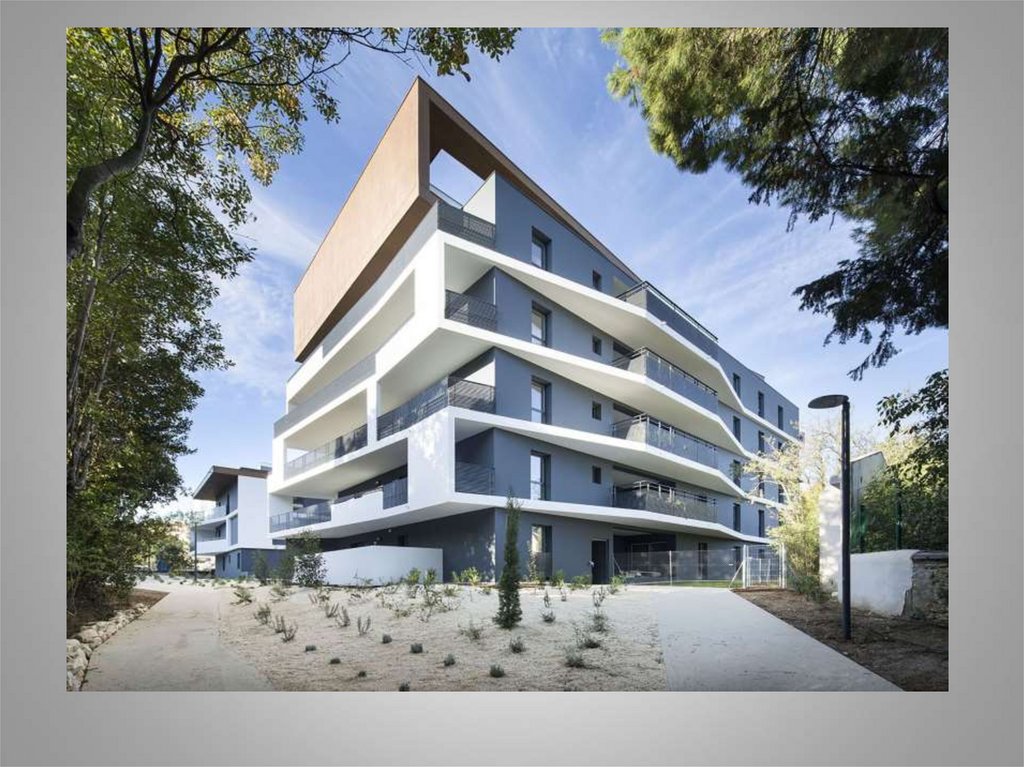

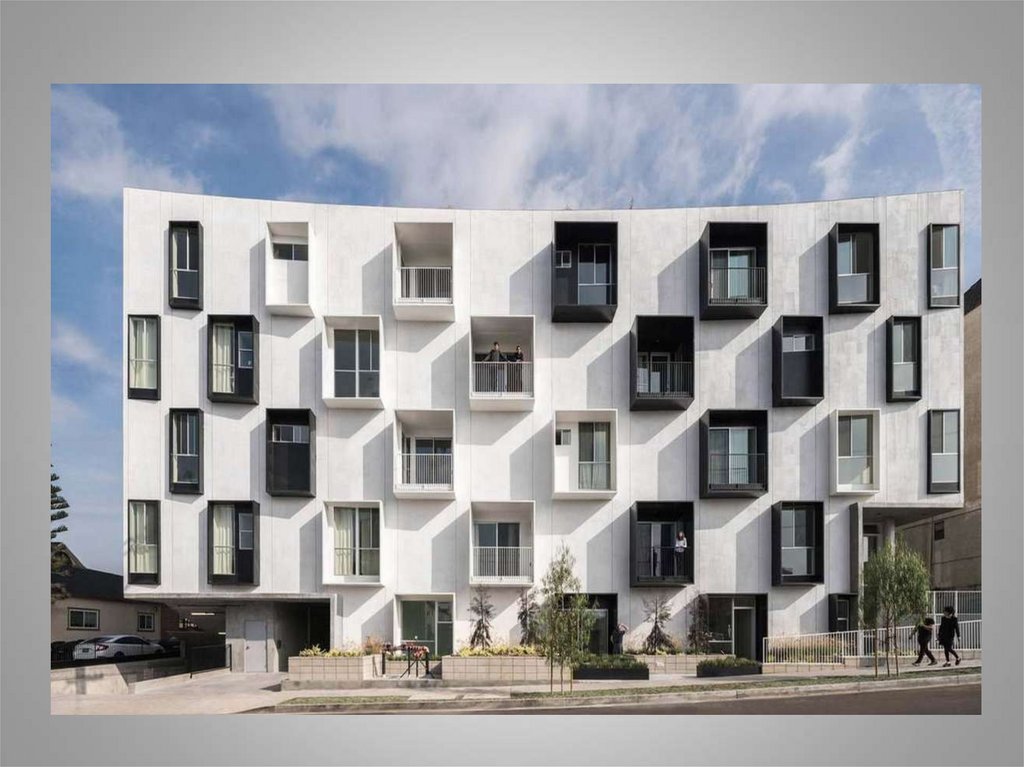

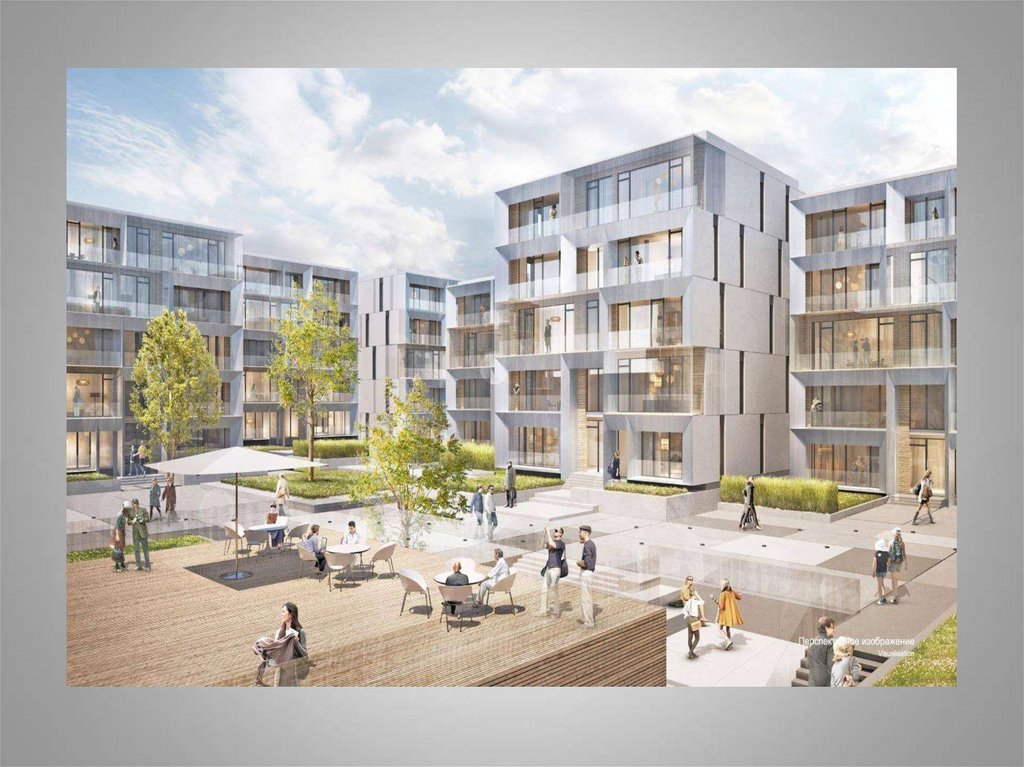

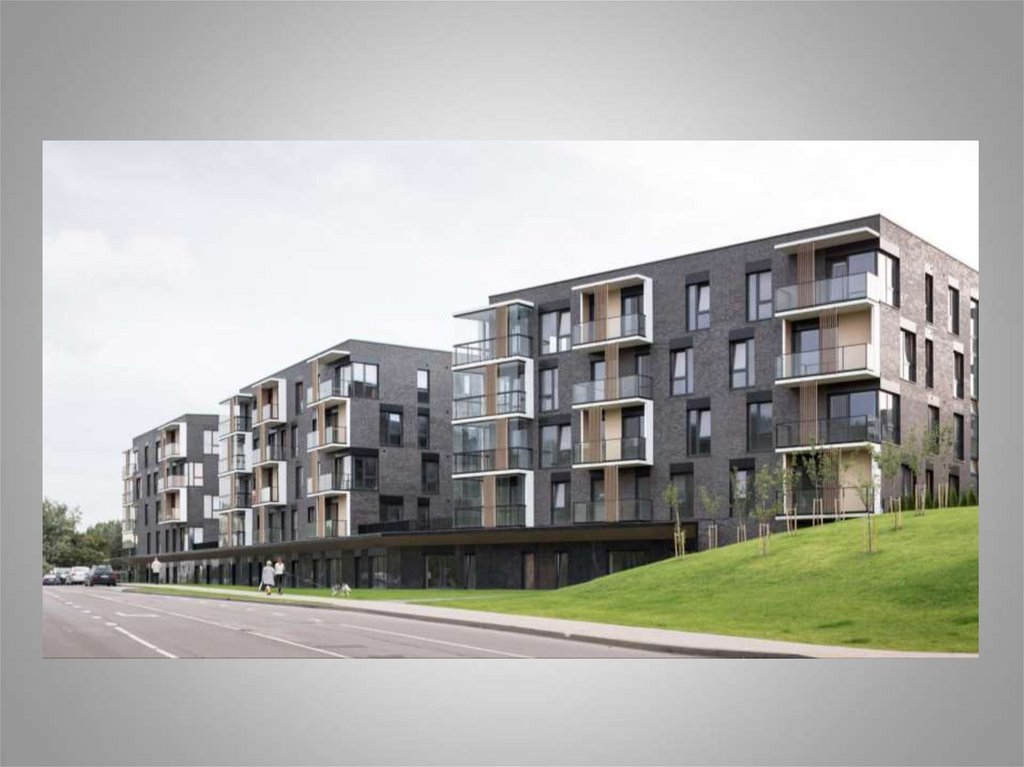

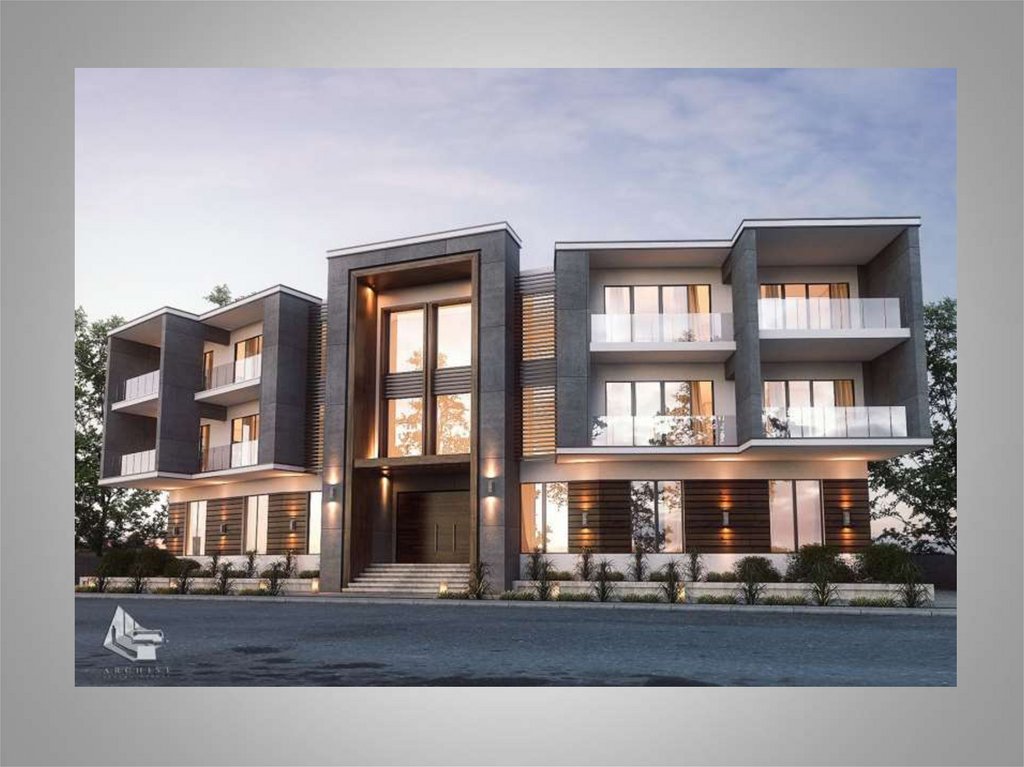

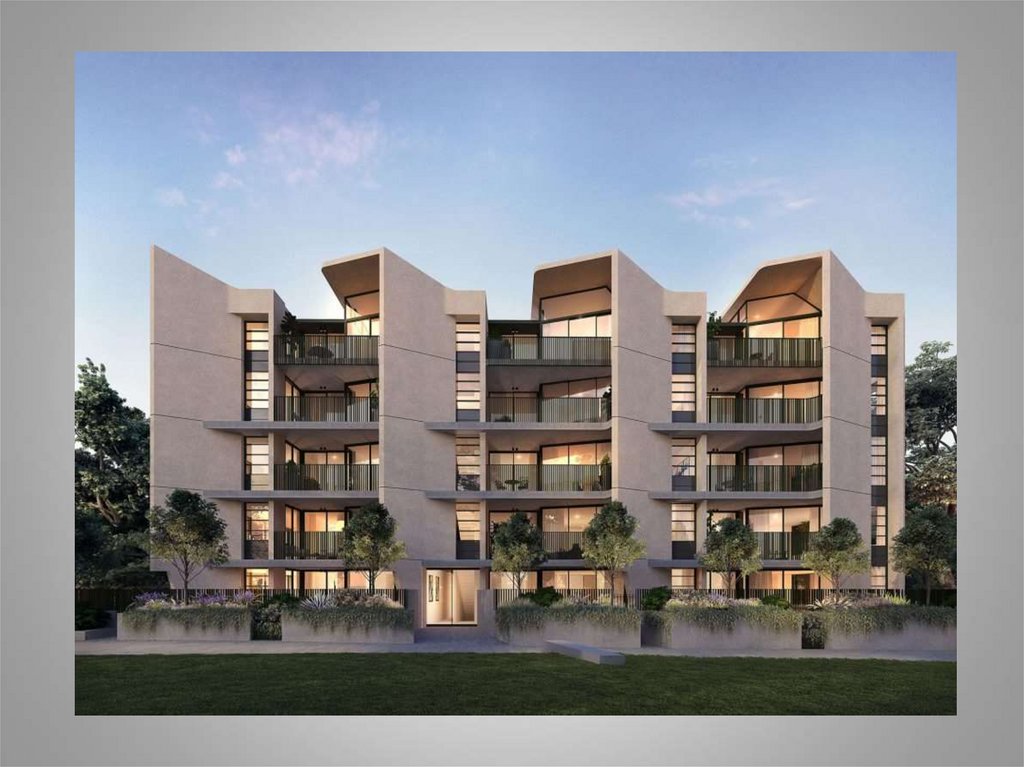

Примеры построенных
зданий

40.

41.

42.

43.

44.

45.

46.

47.

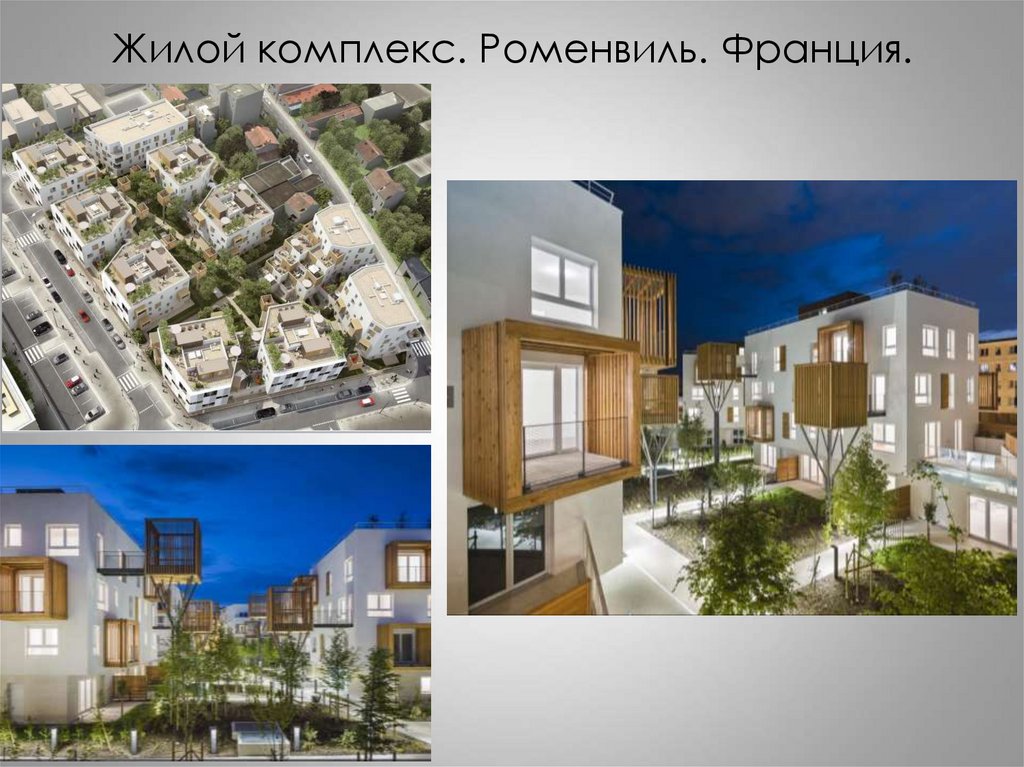

Жилой комплекс. Роменвиль. Франция.

48.

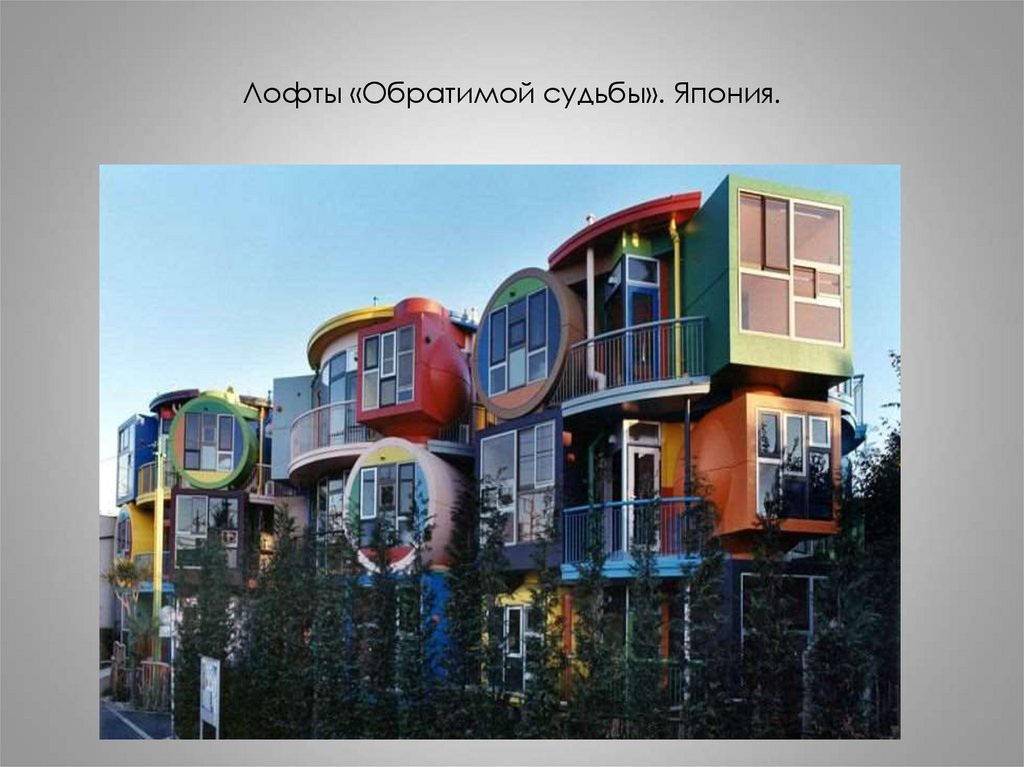

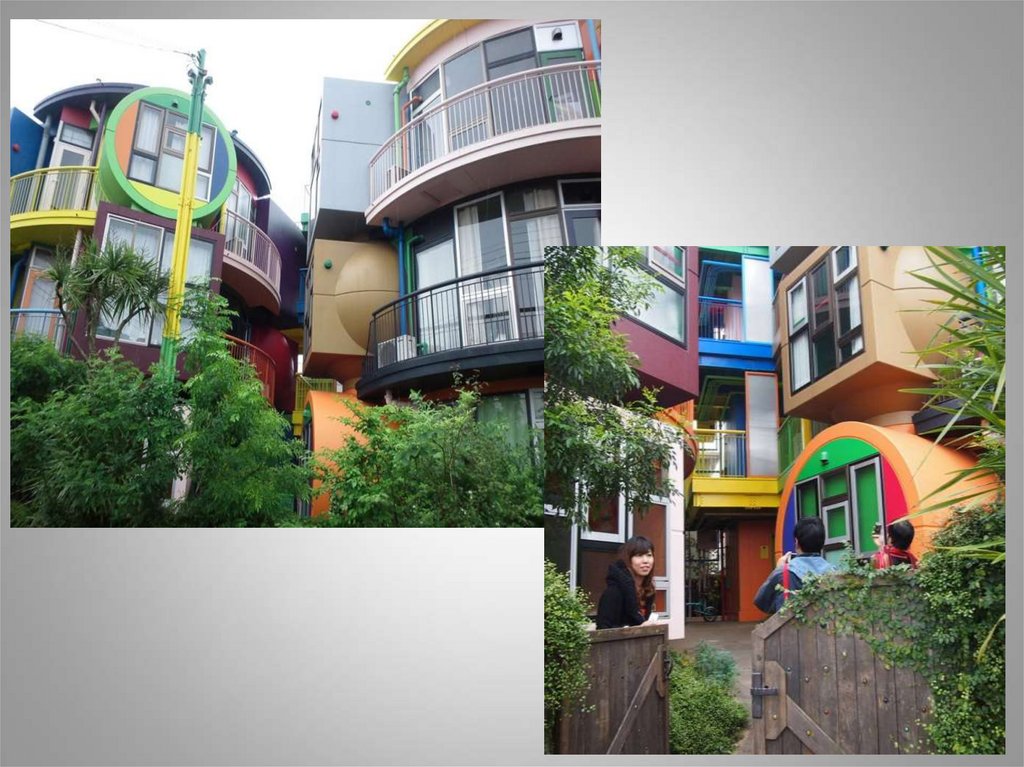

Лофты «Обратимой судьбы». Япония.

49.

50.

Проект жилища, арх. Ingenhoven, Overdiek & Partner, Дуйзбург/Германия, 2000 г.

51.

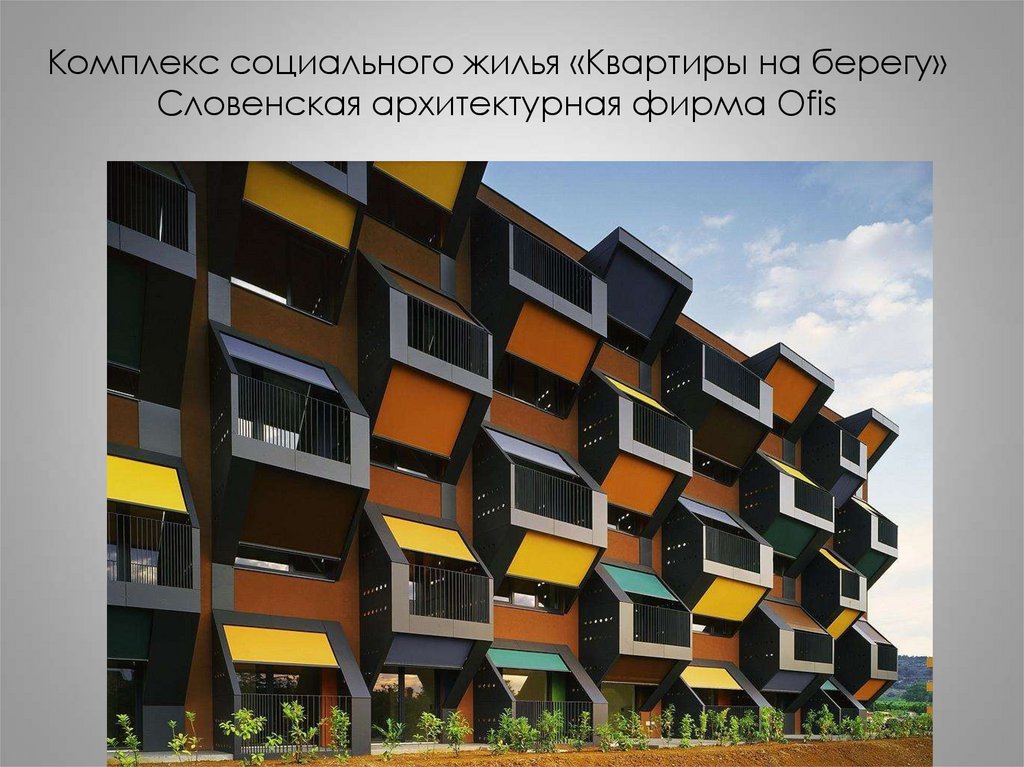

Комплекс социального жилья «Квартиры на берегу»
Словенская архитектурная фирма Ofis

52.

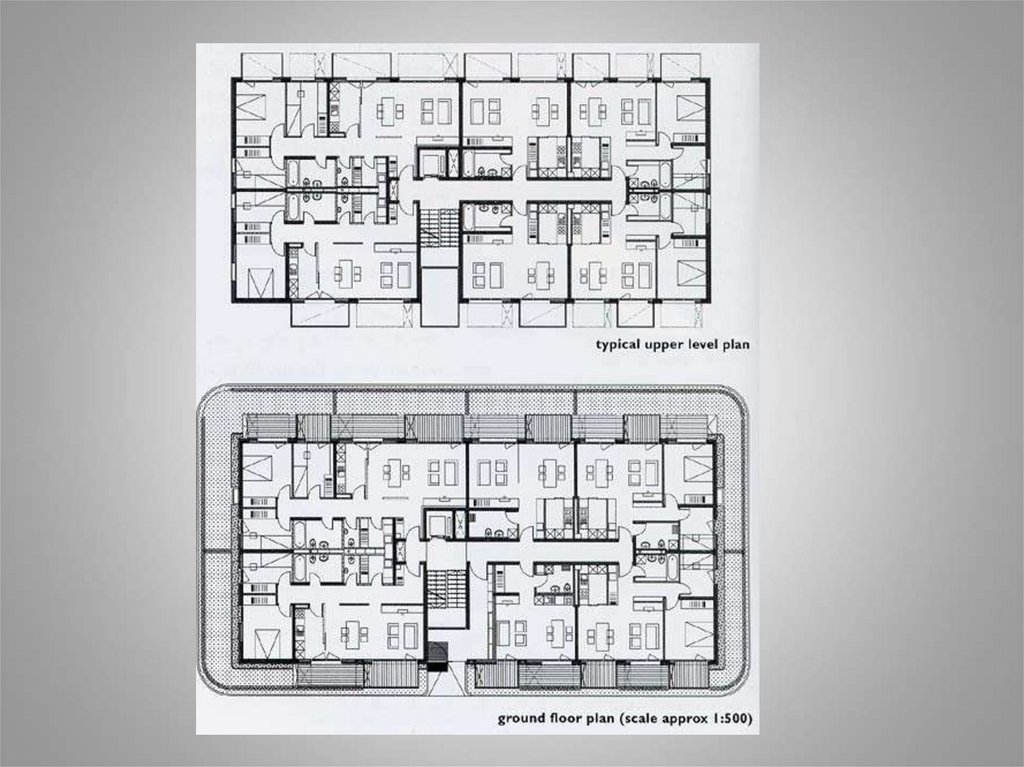

53.

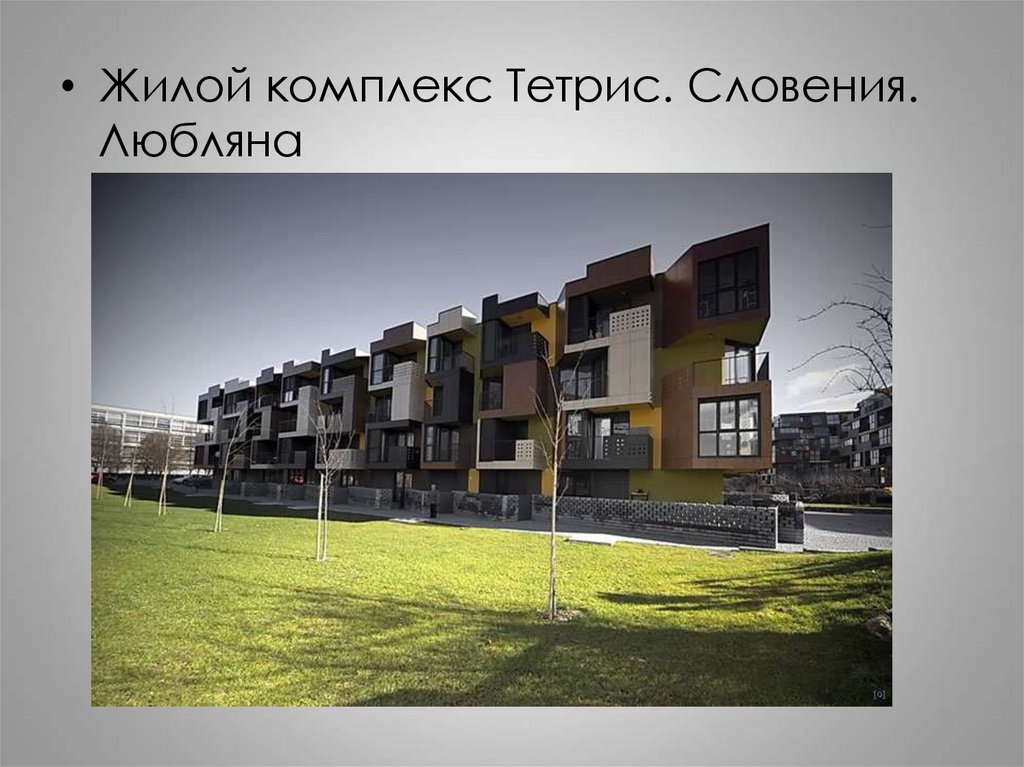

• Жилой комплекс Тетрис. Словения.
Любляна

54.

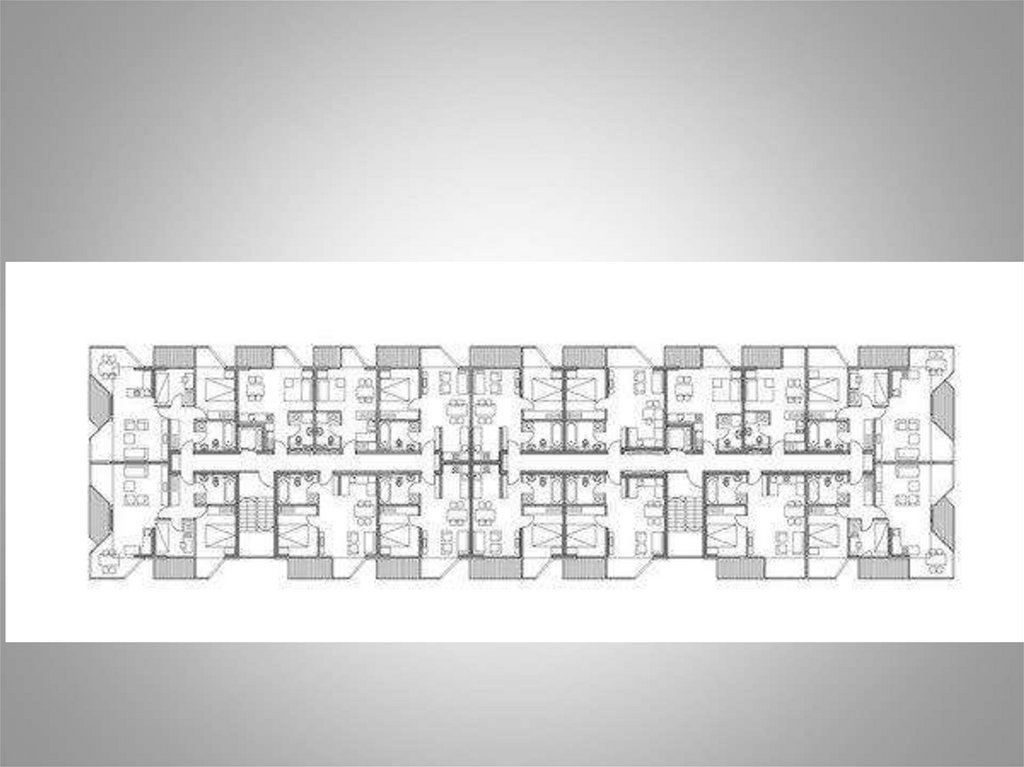

55.

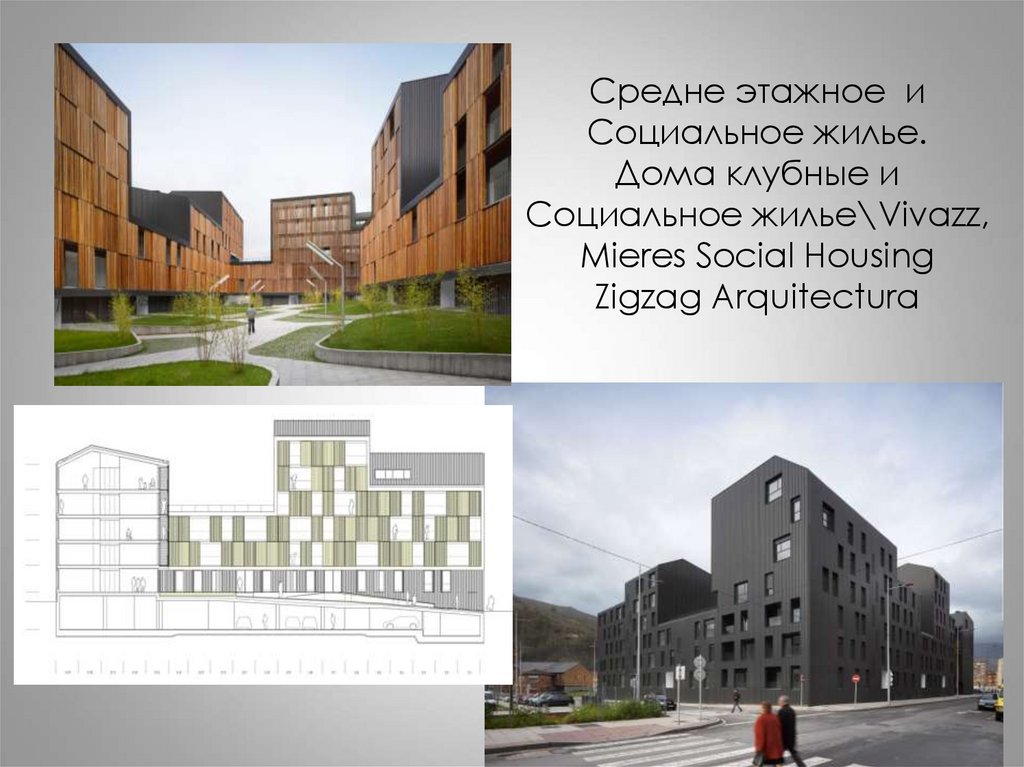

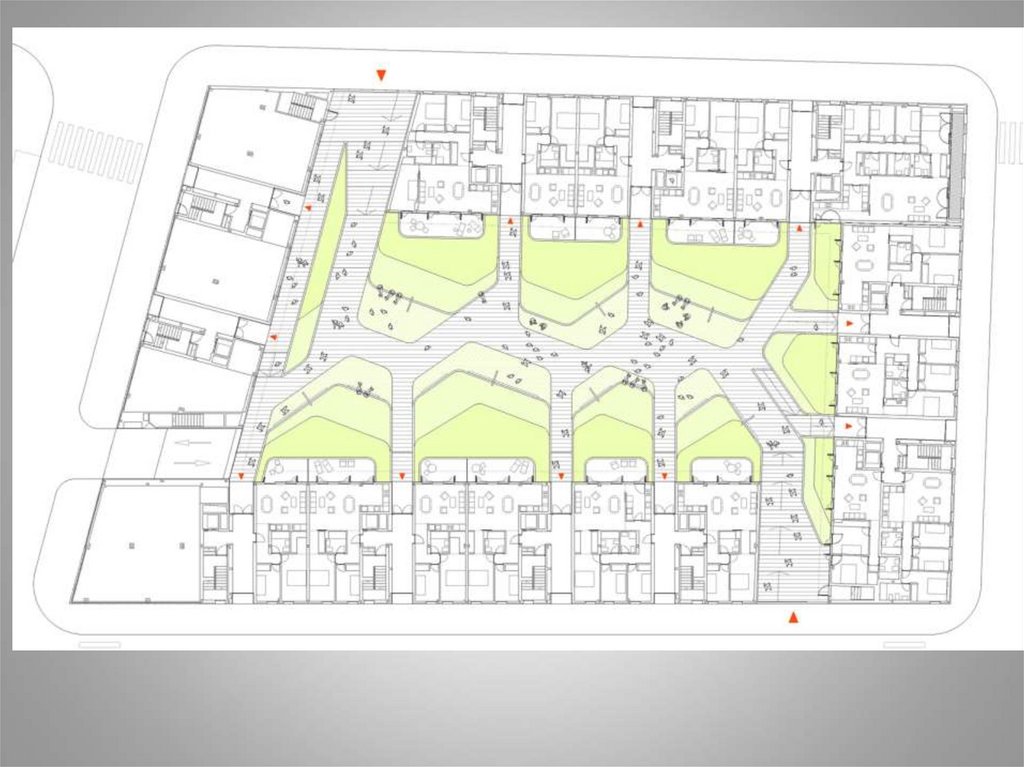

Средне этажное и
Социальное жилье.
Дома клубные и
Социальное жилье\Vivazz,
Mieres Social Housing
Zigzag Arquitectura

56.

57.

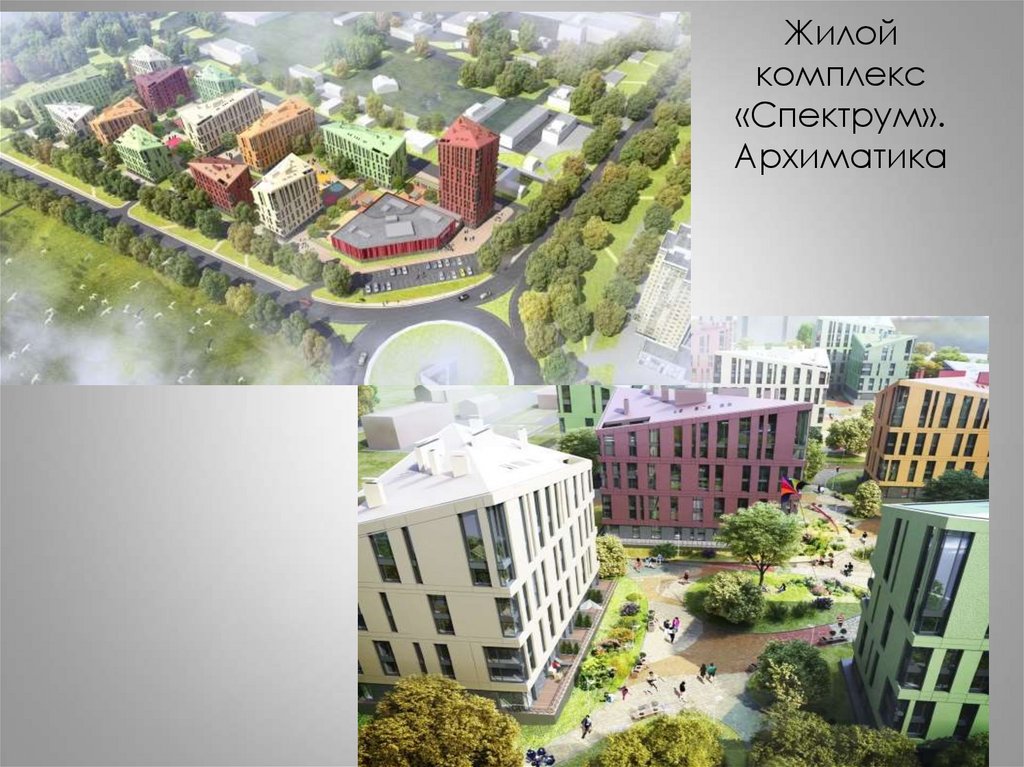

Жилой
комплекс
«Спектрум».
Архиматика

58.

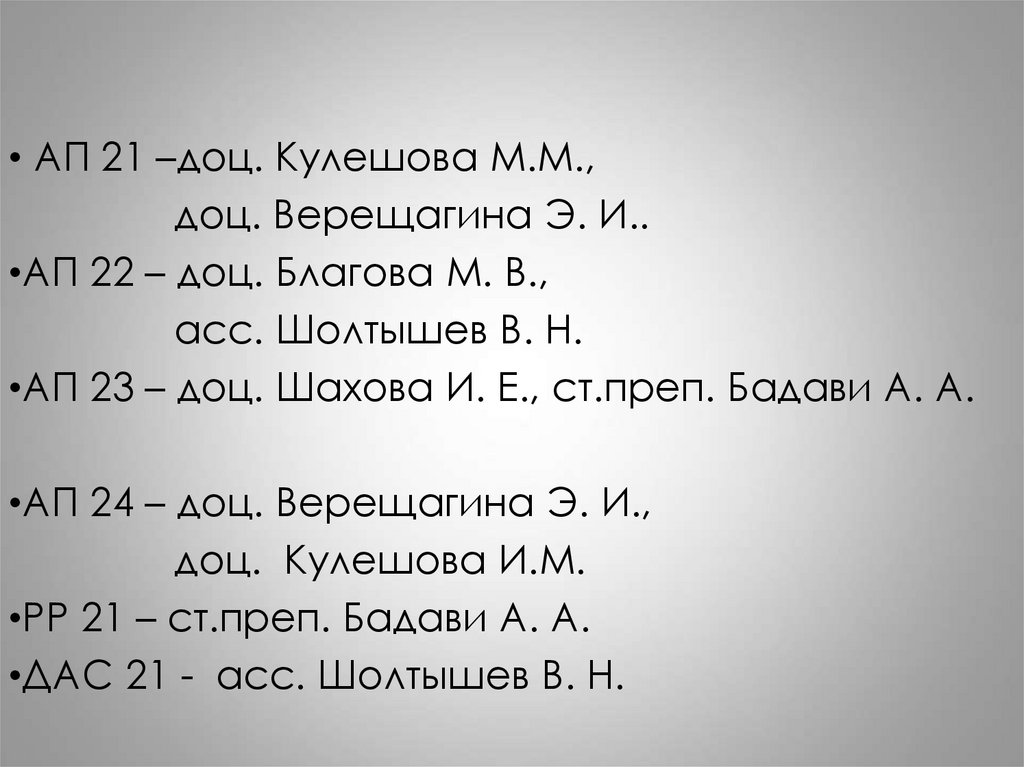

• АП 21 –доц. Кулешова М.М.,
доц. Верещагина Э. И..
•АП 22 – доц. Благова М. В.,
асс. Шолтышев В. Н.
•АП 23 – доц. Шахова И. Е., ст.преп. Бадави А. А.
•АП 24 – доц. Верещагина Э. И.,
доц. Кулешова И.М.
•РР 21 – ст.преп. Бадави А. А.
•ДАС 21 - асс. Шолтышев В. Н.

59.

Спасибо за внимание!
