Рабочая карта командира. Оформление рабочей карты командира взвода

1.

1

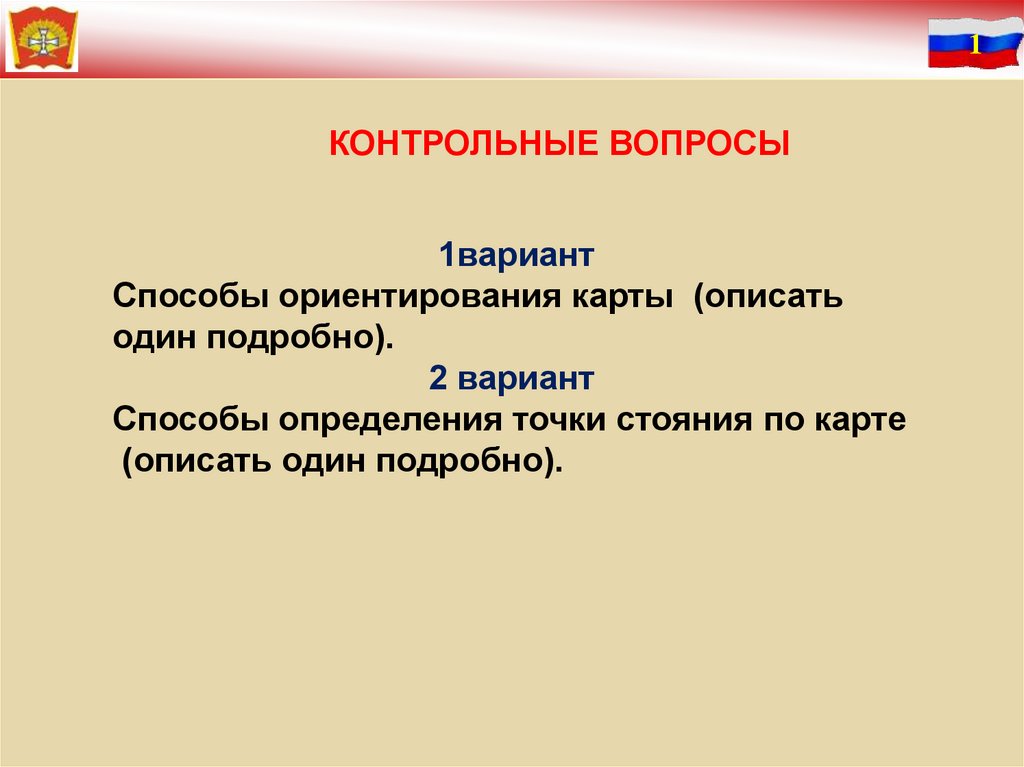

КОНТРОЛЬНЫЕ ВОПРОСЫ
1вариант
Способы ориентирования карты (описать
один подробно).
2 вариант
Способы определения точки стояния по карте
(описать один подробно).

2.

КАЗАНСКОЕ ВЫСШЕЕ ТАНКОВОЕ
КОМАНДНОЕ КРАСНОЗНАМЕННОЕ УЧИЛИЩЕ
Кафедра Тактики

3.

3

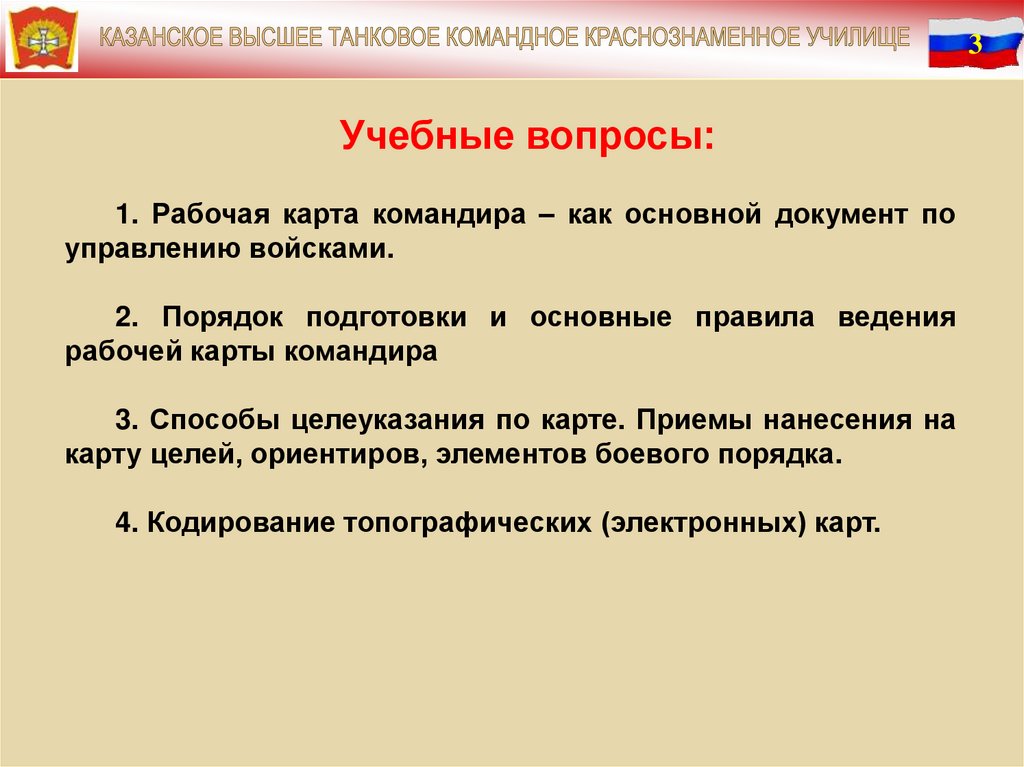

Учебные вопросы:
1. Рабочая карта командира – как основной документ по
управлению войсками.
2. Порядок подготовки и основные правила ведения
рабочей карты командира
3. Способы целеуказания по карте. Приемы нанесения на
карту целей, ориентиров, элементов боевого порядка.
4. Кодирование топографических (электронных) карт.

4.

4

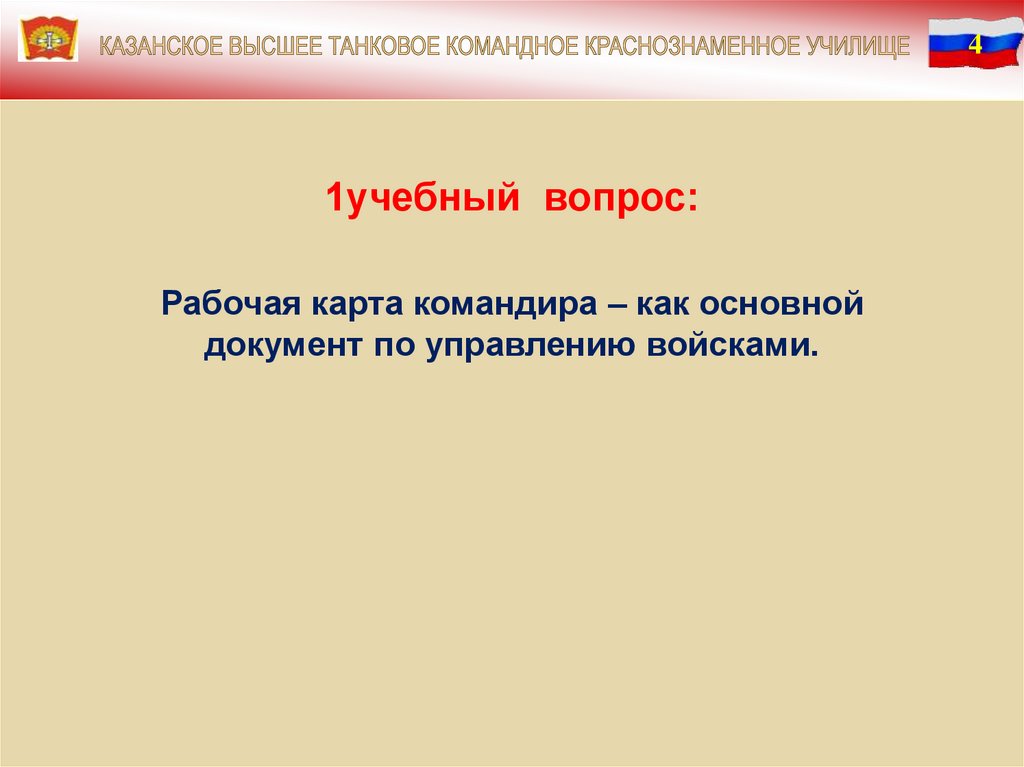

1учебный вопрос:
Рабочая карта командира – как основной
документ по управлению войсками.

5.

5

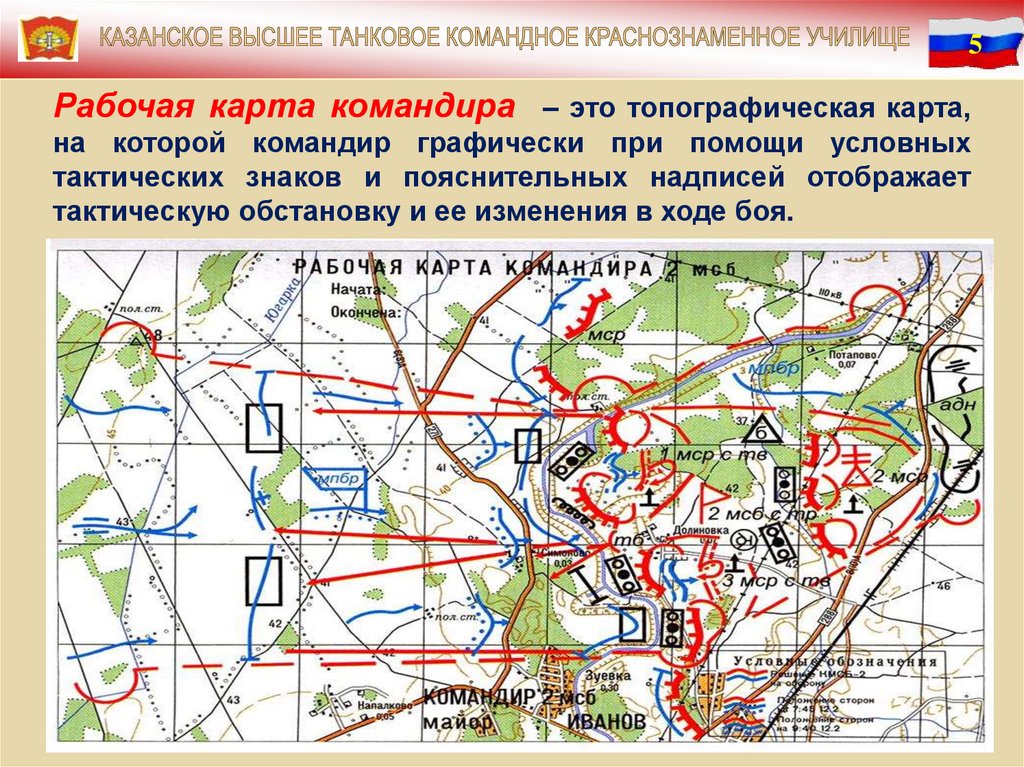

Рабочая карта командира – это топографическая карта,
на которой командир графически при помощи условных
тактических знаков и пояснительных надписей отображает
тактическую обстановку и ее изменения в ходе боя.

6.

6

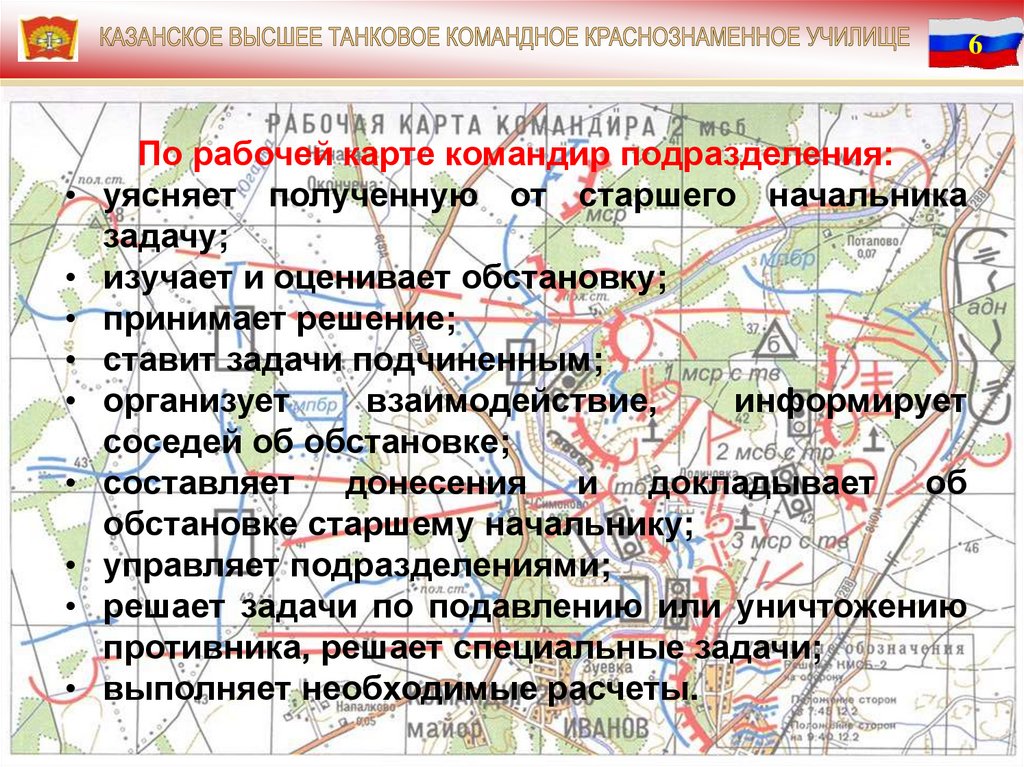

По рабочей карте командир подразделения:
уясняет полученную от старшего начальника
задачу;
изучает и оценивает обстановку;
принимает решение;
ставит задачи подчиненным;
организует
взаимодействие,
информирует
соседей об обстановке;
составляет донесения и докладывает об
обстановке старшему начальнику;
управляет подразделениями;
решает задачи по подавлению или уничтожению
противника, решает специальные задачи;
выполняет необходимые расчеты.

7.

7

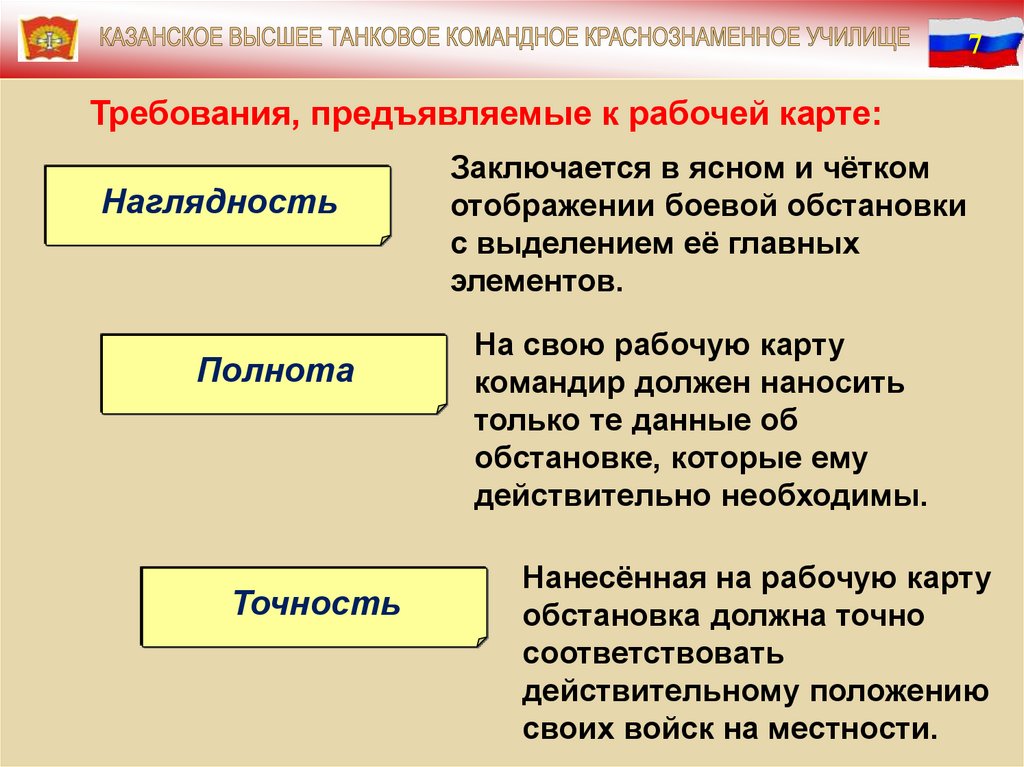

Требования, предъявляемые к рабочей карте:
Наглядность
Полнота
Точность
Заключается в ясном и чётком
отображении боевой обстановки
с выделением её главных
элементов.
На свою рабочую карту
командир должен наносить
только те данные об
обстановке, которые ему
действительно необходимы.
Нанесённая на рабочую карту
обстановка должна точно
соответствовать
действительному положению
своих войск на местности.

8.

8
2 учебный вопрос:
Порядок подготовки и основные правила
ведения рабочей карты командира.

9.

9
Подготовка рабочей карты включает:
1.Подбор (отбор) необходимых листов карты;
2. Ознакомление с картами (оценка карты);
3. Склеивание листов карт;
4. Оформление служебных надписей;
5. Складывание склейки карт.

10.

10

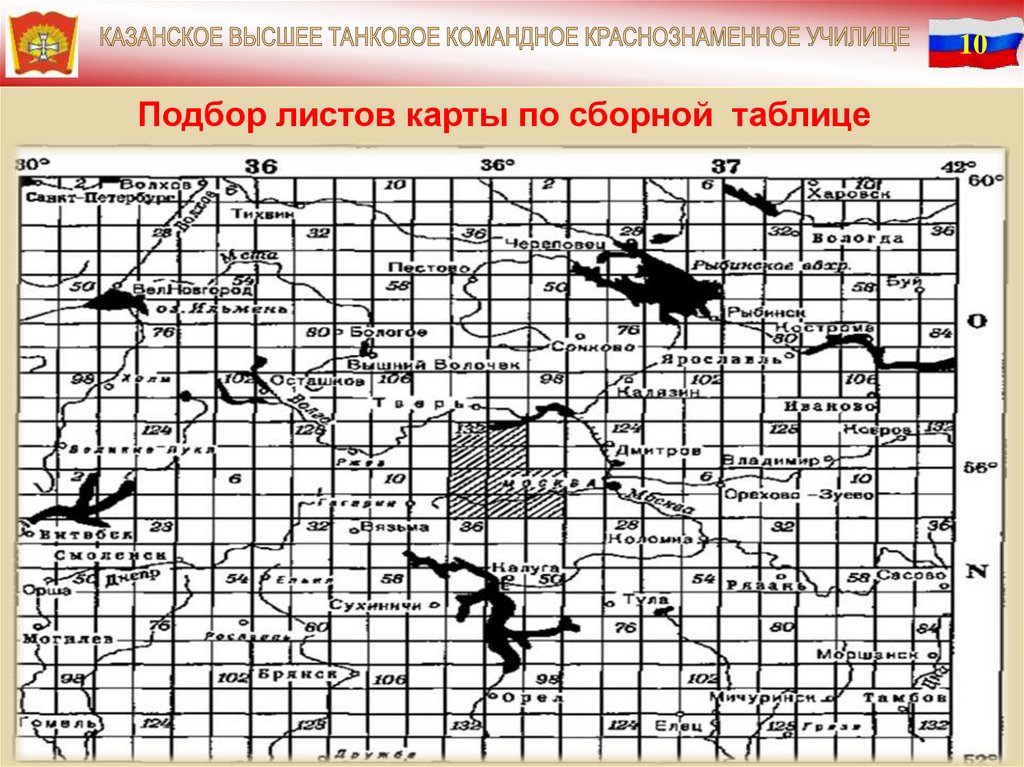

Подбор листов карты по сборной таблице

11.

11

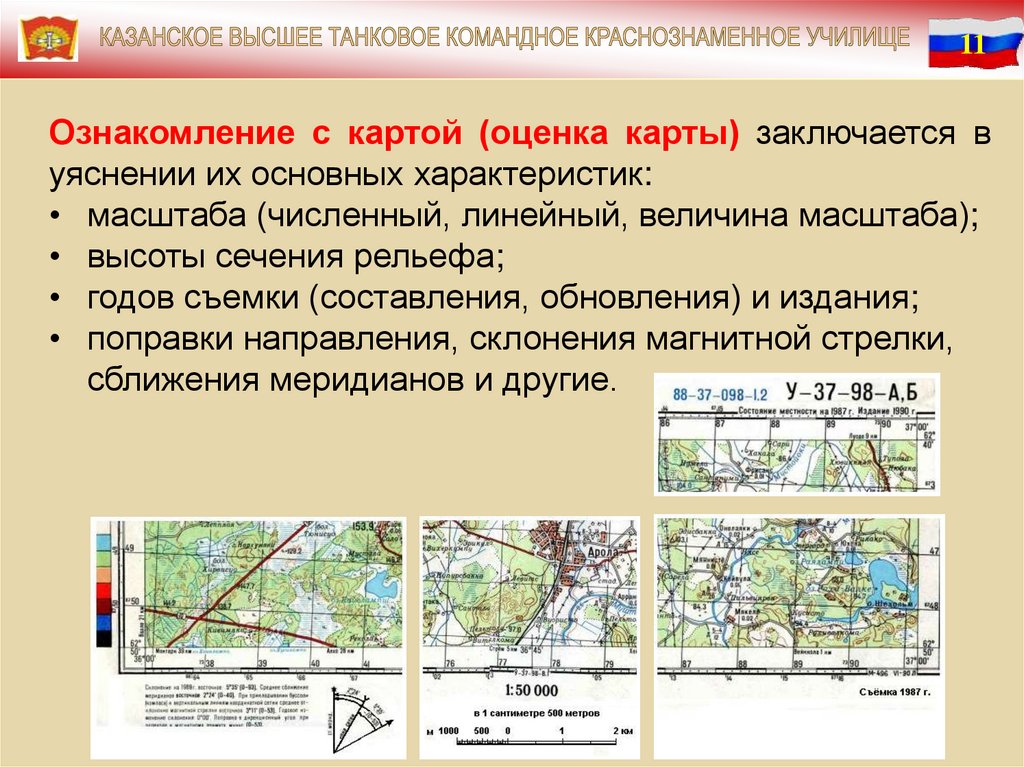

Ознакомление с картой (оценка карты) заключается в
уяснении их основных характеристик:
• масштаба (численный, линейный, величина масштаба);
• высоты сечения рельефа;
• годов съемки (составления, обновления) и издания;
• поправки направления, склонения магнитной стрелки,
сближения меридианов и другие.

12.

12

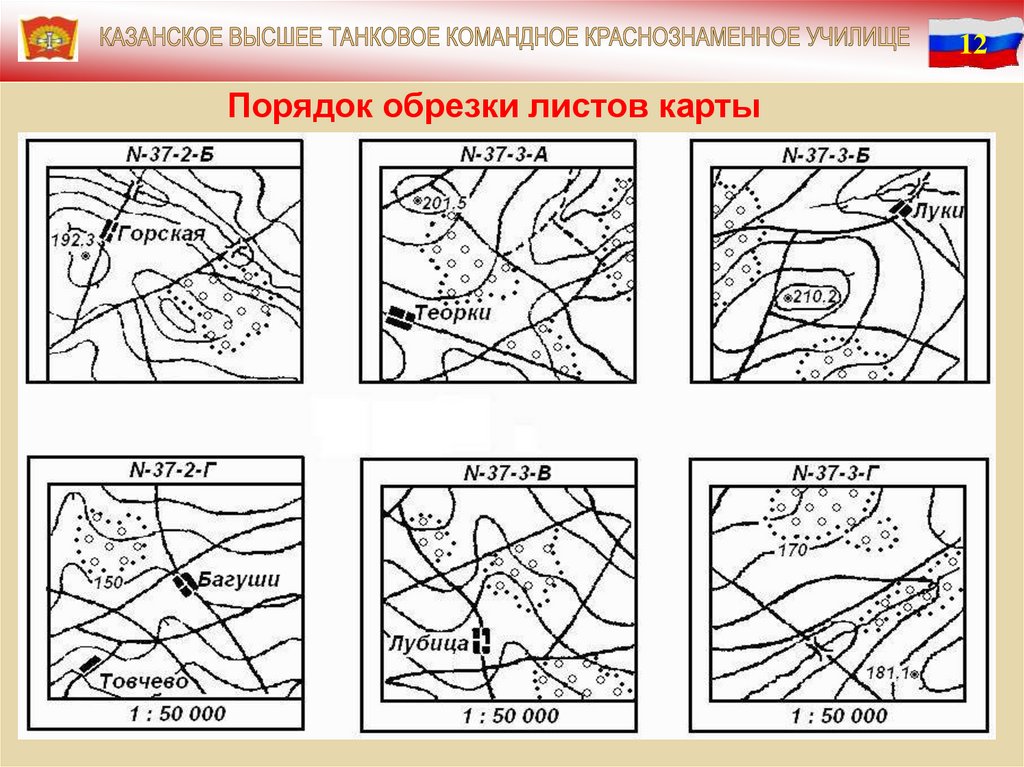

Порядок обрезки листов карты
карты

13.

13

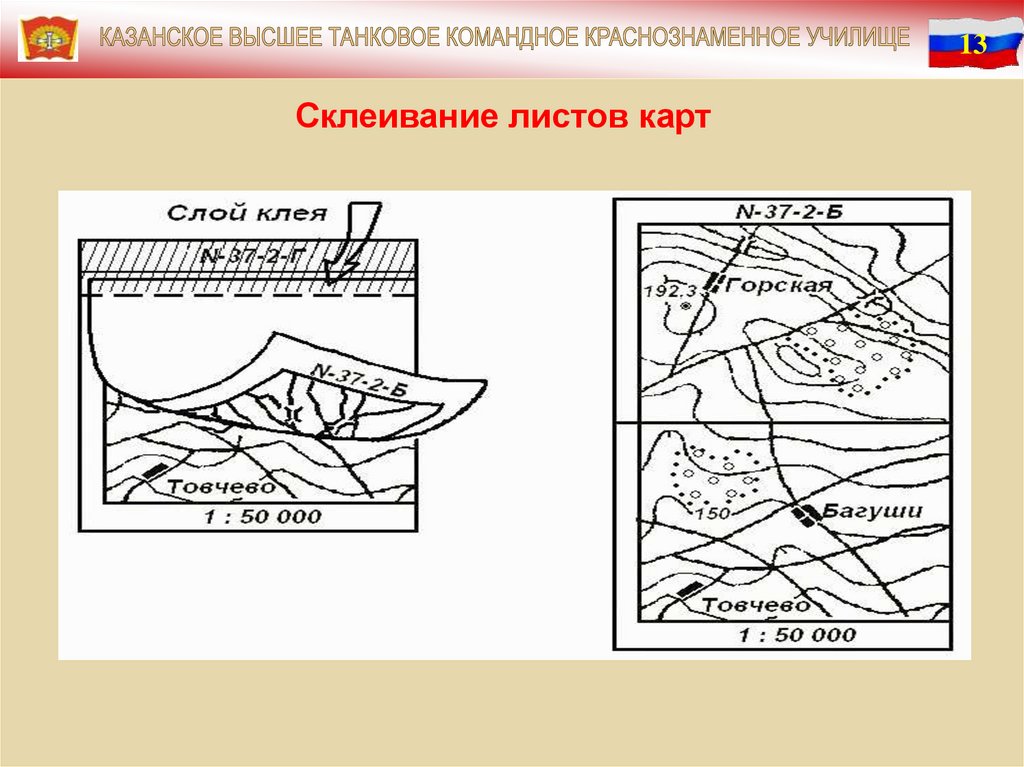

Склеивание листов карт

14.

14
1/30 высоты
карты
в 2-2,5 раза
меньше
1-0,5 высоты
буквы
не более
10 мм

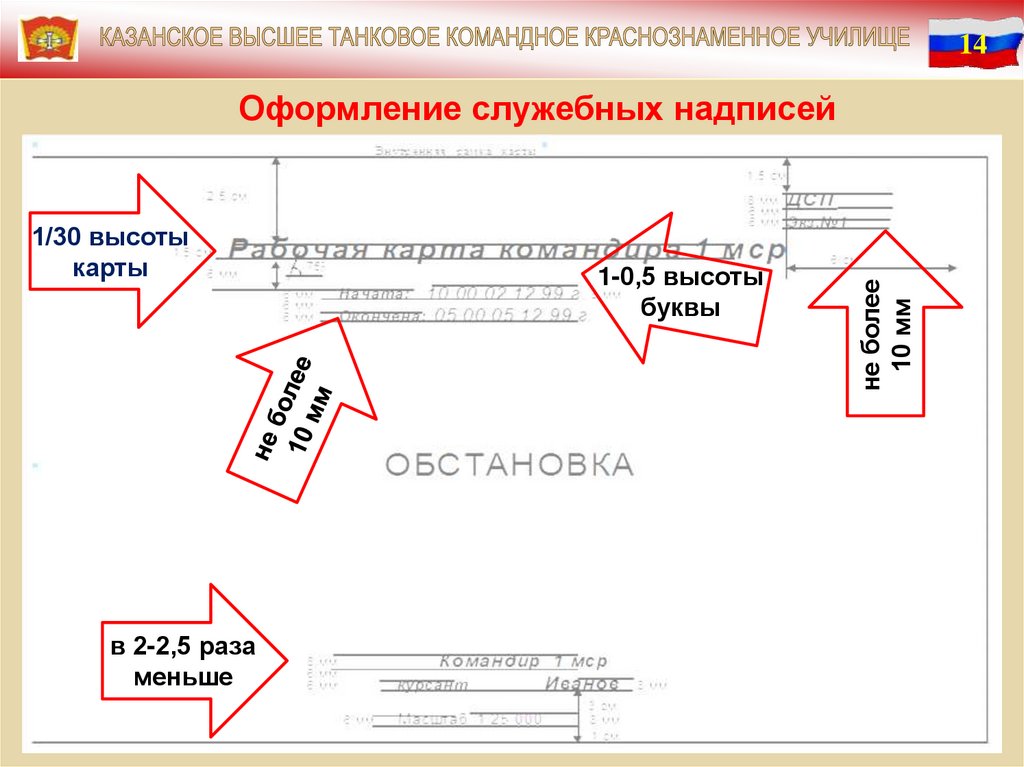

Оформление служебных надписей

15.

15

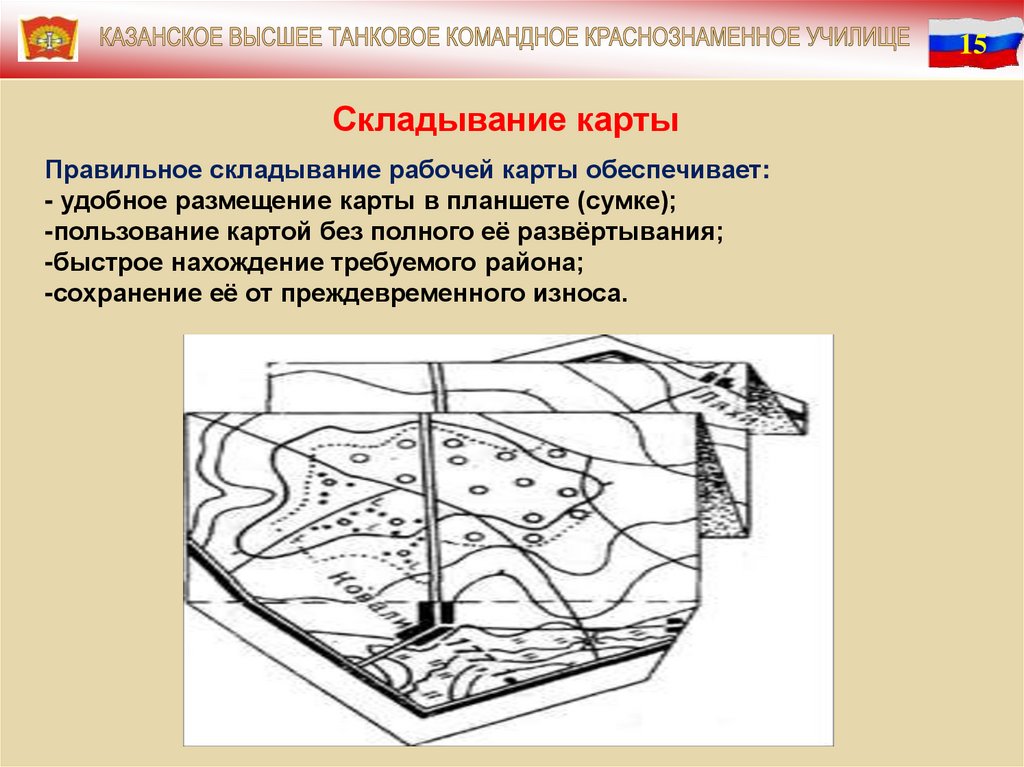

Складывание карты
Правильное складывание рабочей карты обеспечивает:
- удобное размещение карты в планшете (сумке);
-пользование картой без полного её развёртывания;
-быстрое нахождение требуемого района;
-сохранение её от преждевременного износа.

16.

16

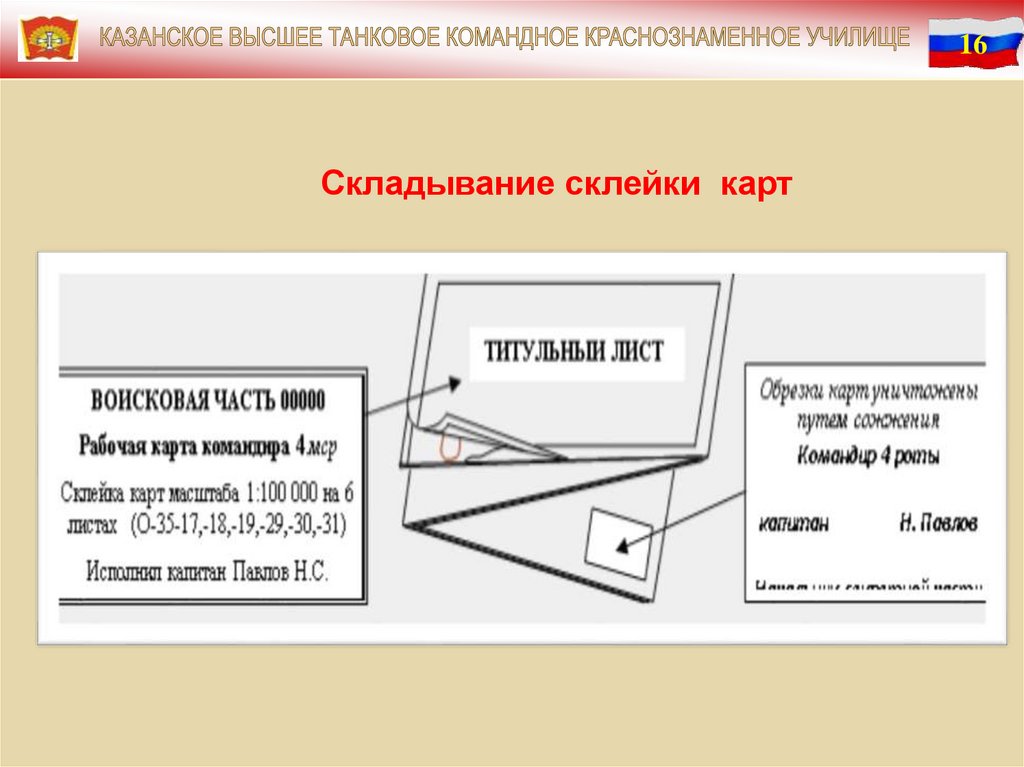

Складывание склейки карт

17.

17

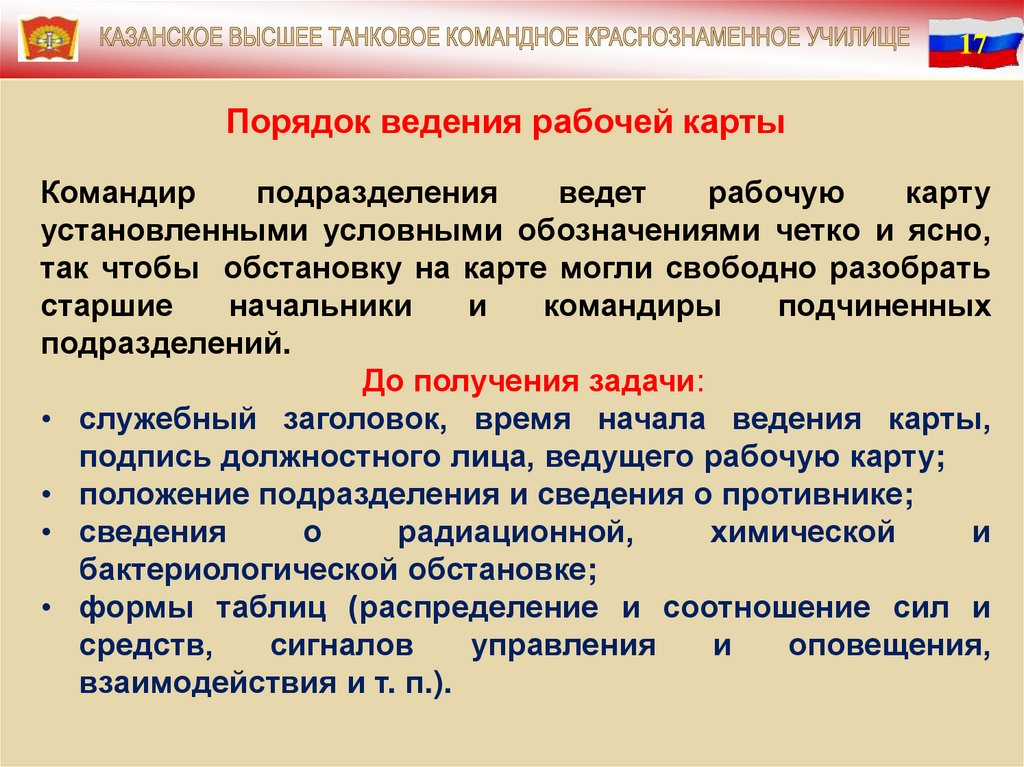

Порядок ведения рабочей карты
Командир
подразделения
ведет
рабочую
карту
установленными условными обозначениями четко и ясно,
так чтобы обстановку на карте могли свободно разобрать
старшие
начальники
и
командиры
подчиненных
подразделений.
До получения задачи:
• служебный заголовок, время начала ведения карты,
подпись должностного лица, ведущего рабочую карту;
• положение подразделения и сведения о противнике;
• сведения
о
радиационной,
химической
и
бактериологической обстановке;
• формы таблиц (распределение и соотношение сил и
средств,
сигналов
управления
и
оповещения,
взаимодействия и т. п.).

18.

18

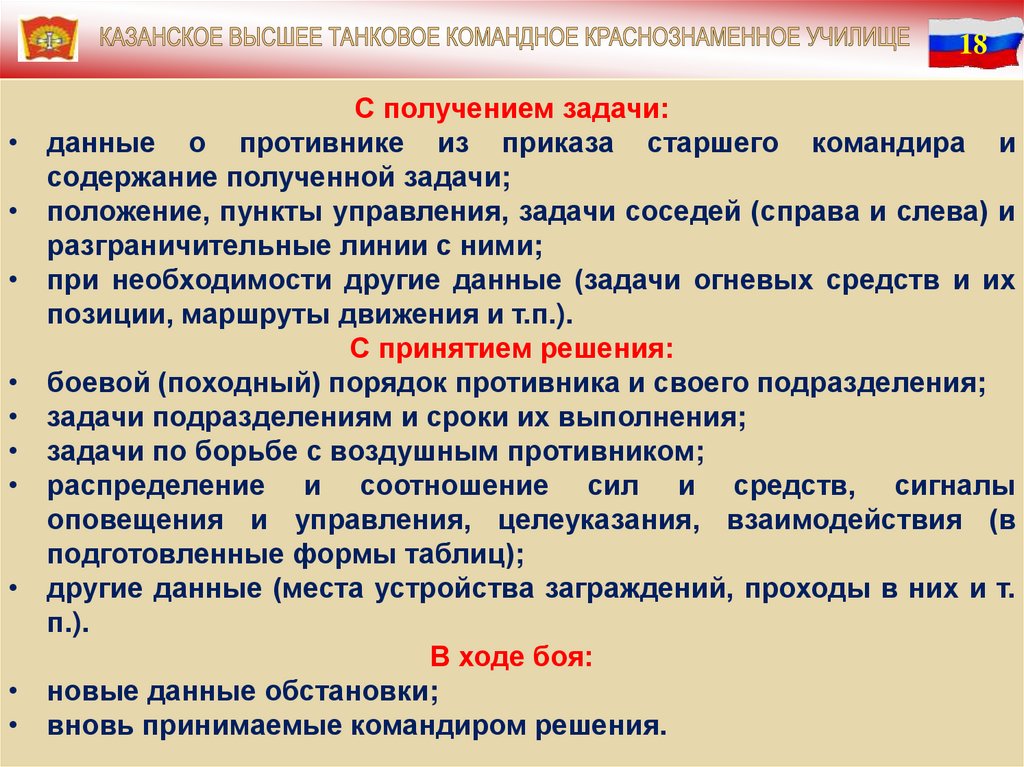

С получением задачи:
данные о противнике из приказа старшего командира и
содержание полученной задачи;
положение, пункты управления, задачи соседей (справа и слева) и
разграничительные линии с ними;
при необходимости другие данные (задачи огневых средств и их
позиции, маршруты движения и т.п.).
С принятием решения:
боевой (походный) порядок противника и своего подразделения;
задачи подразделениям и сроки их выполнения;
задачи по борьбе с воздушным противником;
распределение и соотношение сил и средств, сигналы
оповещения и управления, целеуказания, взаимодействия (в
подготовленные формы таблиц);
другие данные (места устройства заграждений, проходы в них и т.
п.).
В ходе боя:
новые данные обстановки;
вновь принимаемые командиром решения.

19.

19

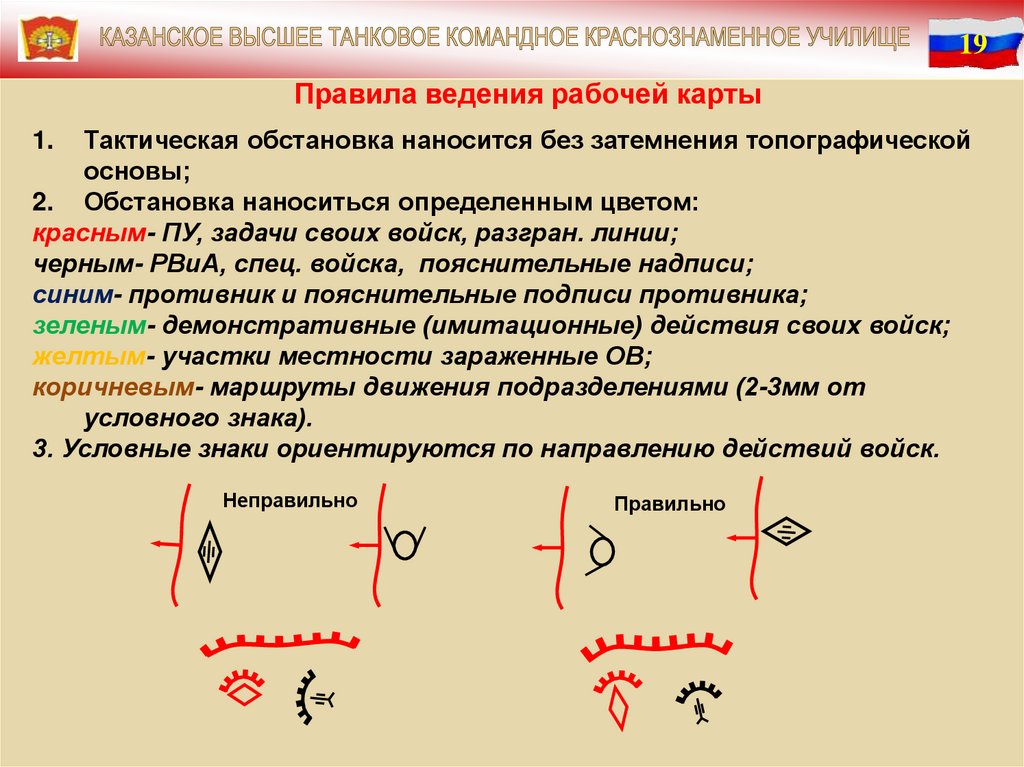

Правила ведения рабочей карты
Тактическая обстановка наносится без затемнения топографической
основы;
2. Обстановка наноситься определенным цветом:
красным- ПУ, задачи своих войск, разгран. линии;
черным- РВиА, спец. войска, пояснительные надписи;
синим- противник и пояснительные подписи противника;
зеленым- демонстративные (имитационные) действия своих войск;
желтым- участки местности зараженные ОВ;
коричневым- маршруты движения подразделениями (2-3мм от
условного знака).
3. Условные знаки ориентируются по направлению действий войск.
1.
Неправильно
Правильно

20.

20

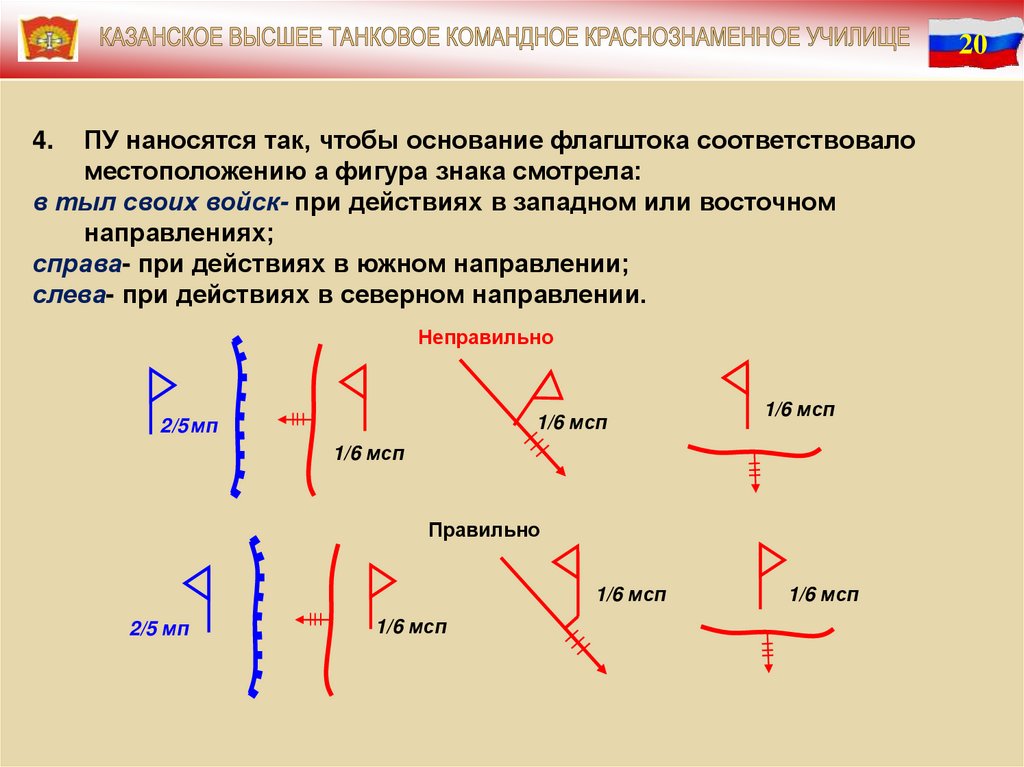

ПУ наносятся так, чтобы основание флагштока соответствовало
местоположению а фигура знака смотрела:
в тыл своих войск- при действиях в западном или восточном
направлениях;
справа- при действиях в южном направлении;
слева- при действиях в северном направлении.
4.
Неправильно
1/6 мсп
2/5 мп
1/6 мсп
1/6 мсп
Правильно
1/6 мсп
2/5 мп
1/6 мсп
1/6 мсп

21.

21

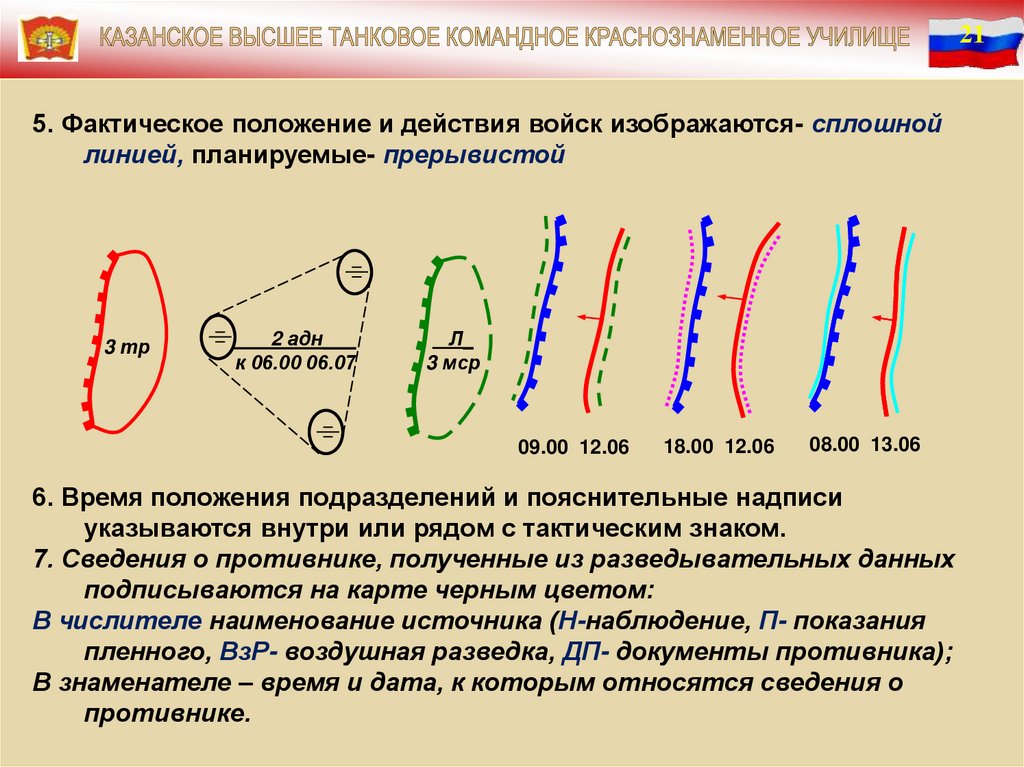

5. Фактическое положение и действия войск изображаются- сплошной
линией, планируемые- прерывистой
3 тр
2 адн___
к 06.00 06.07
Л_
3 мср
09.00 12.06
18.00 12.06
08.00 13.06
6. Время положения подразделений и пояснительные надписи
указываются внутри или рядом с тактическим знаком.
7. Сведения о противнике, полученные из разведывательных данных
подписываются на карте черным цветом:
В числителе наименование источника (Н-наблюдение, П- показания
пленного, ВзР- воздушная разведка, ДП- документы противника);
В знаменателе – время и дата, к которым относятся сведения о
противнике.

22.

22

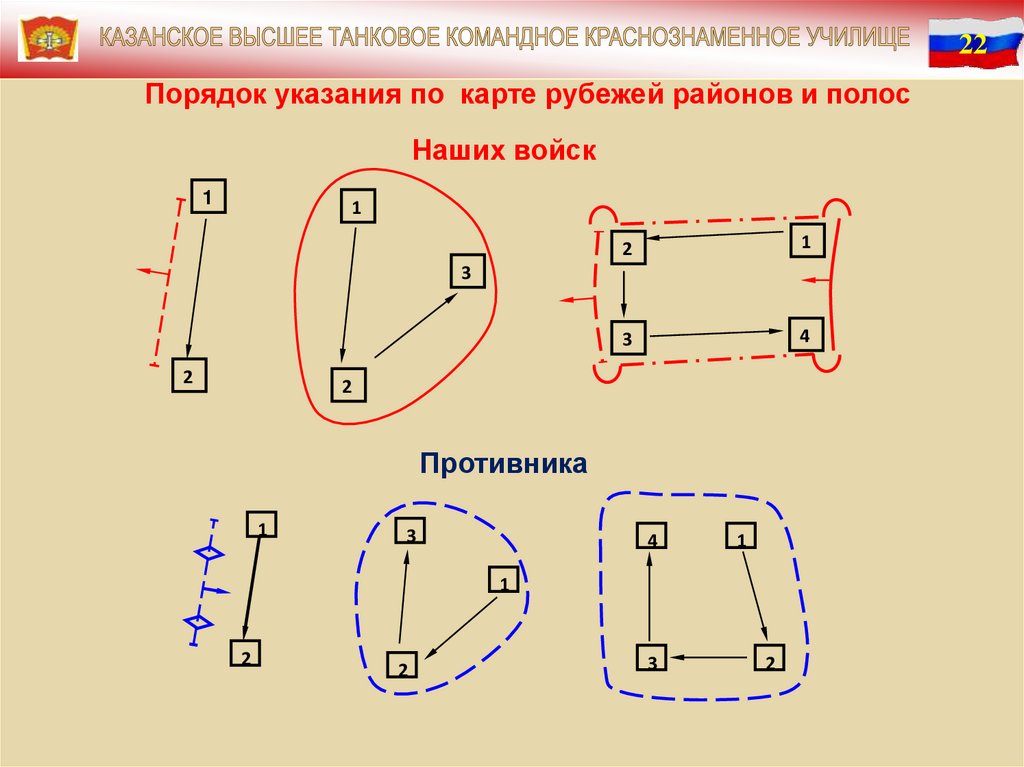

Порядок указания по карте рубежей районов и полос
Наших войск
1
1
2
1
3
4
3
2
2
Противника
1
3
4
1
1
2
2
3
2

23.

2
3

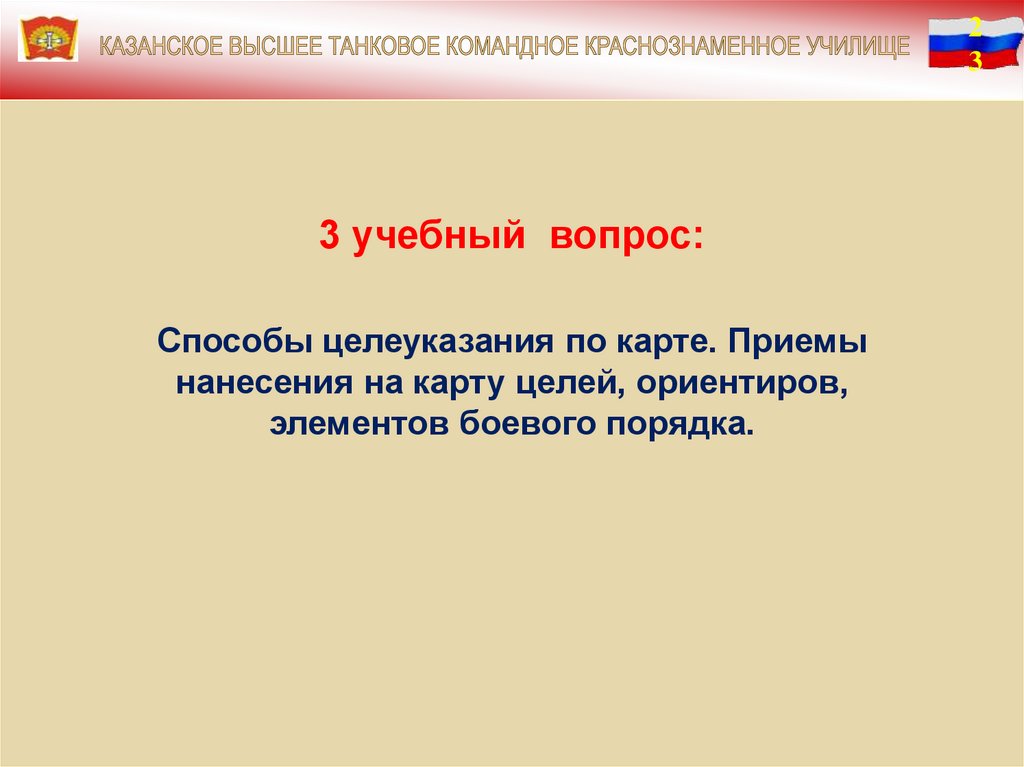

3 учебный вопрос:
Способы целеуказания по карте. Приемы
нанесения на карту целей, ориентиров,
элементов боевого порядка.

24.

24

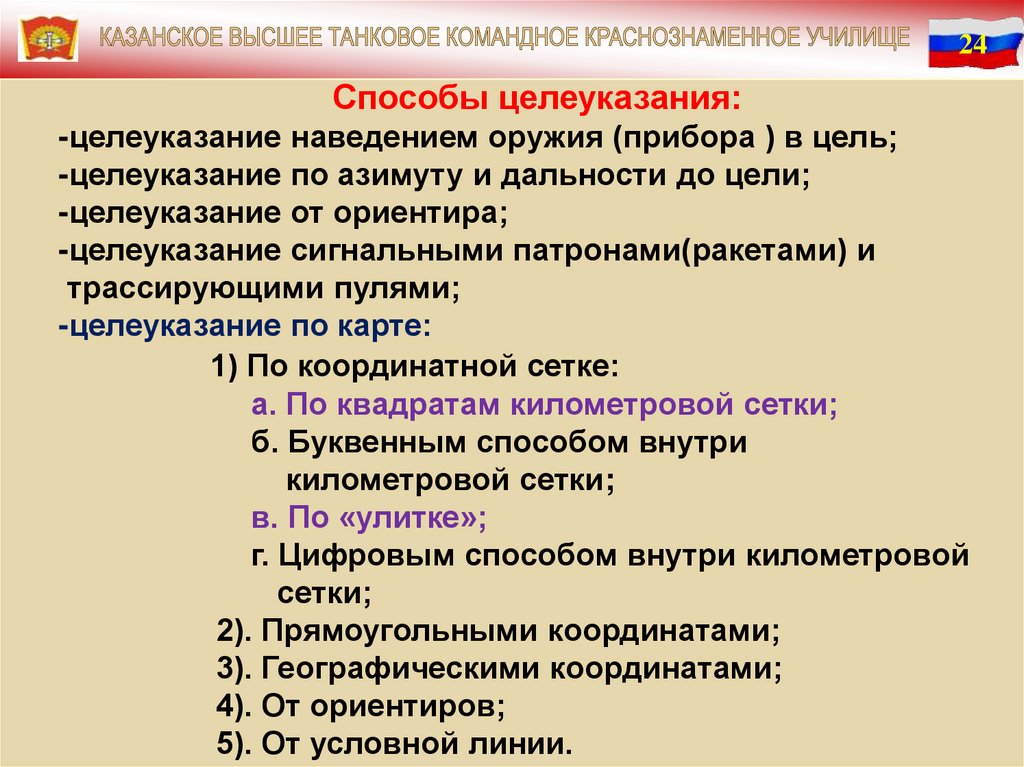

Способы целеуказания:
-целеуказание наведением оружия (прибора ) в цель;
-целеуказание по азимуту и дальности до цели;
-целеуказание от ориентира;
-целеуказание сигнальными патронами(ракетами) и
трассирующими пулями;
-целеуказание по карте:
1) По координатной сетке:
а. По квадратам километровой сетки;
б. Буквенным способом внутри
километровой сетки;
в. По «улитке»;
г. Цифровым способом внутри километровой
сетки;
2). Прямоугольными координатами;
3). Географическими координатами;
4). От ориентиров;
5). От условной линии.

25.

25
Целеуказание по координатной сетке
По квадрату сетки
Буквенным
способом
Например: танк
(6474)
А
Б
В
Г
Например: танк
(6474-Б)
64
64
74
74
По «улитке»
1
Например: танк
(64743)
2
3
Цифровым
способом
4
3
8
9
Например: танк
(6474-34)
4
2
64
7
74
6
5
1
1
2
3
4

26.

26

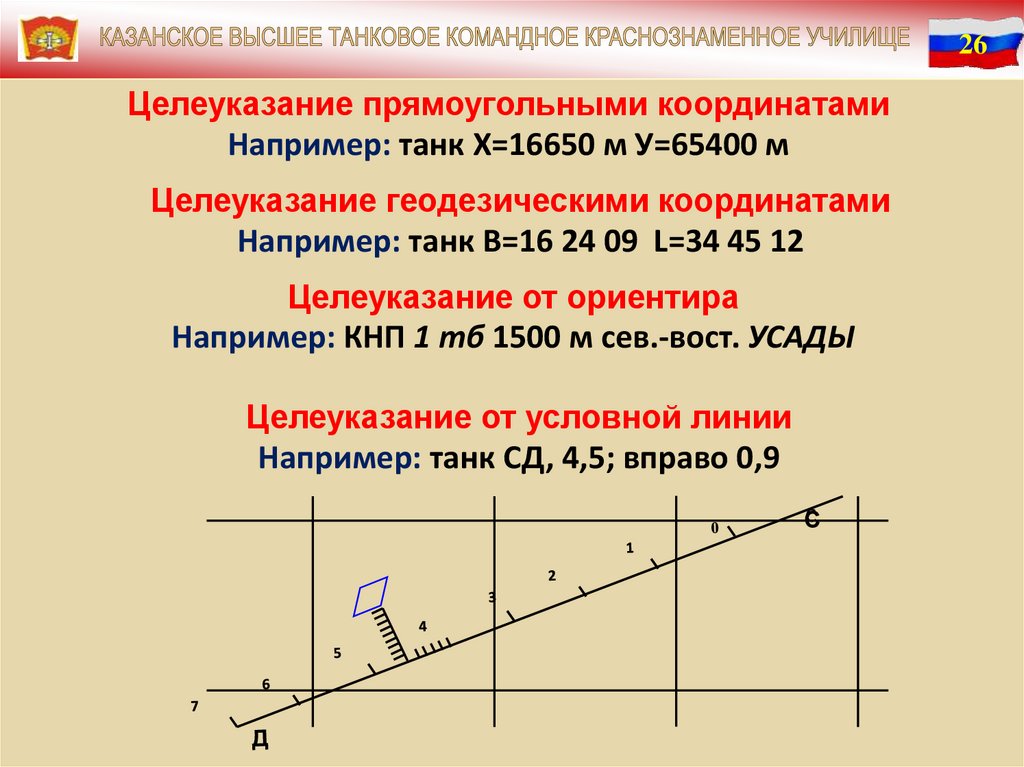

Целеуказание прямоугольными координатами
Например: танк Х=16650 м У=65400 м
Целеуказание геодезическими координатами
Например: танк В=16 24 09 L=34 45 12
Целеуказание от ориентира
Например: КНП 1 тб 1500 м сев.-вост. УСАДЫ
Целеуказание от условной линии
Например: танк СД, 4,5; вправо 0,9

27.

27

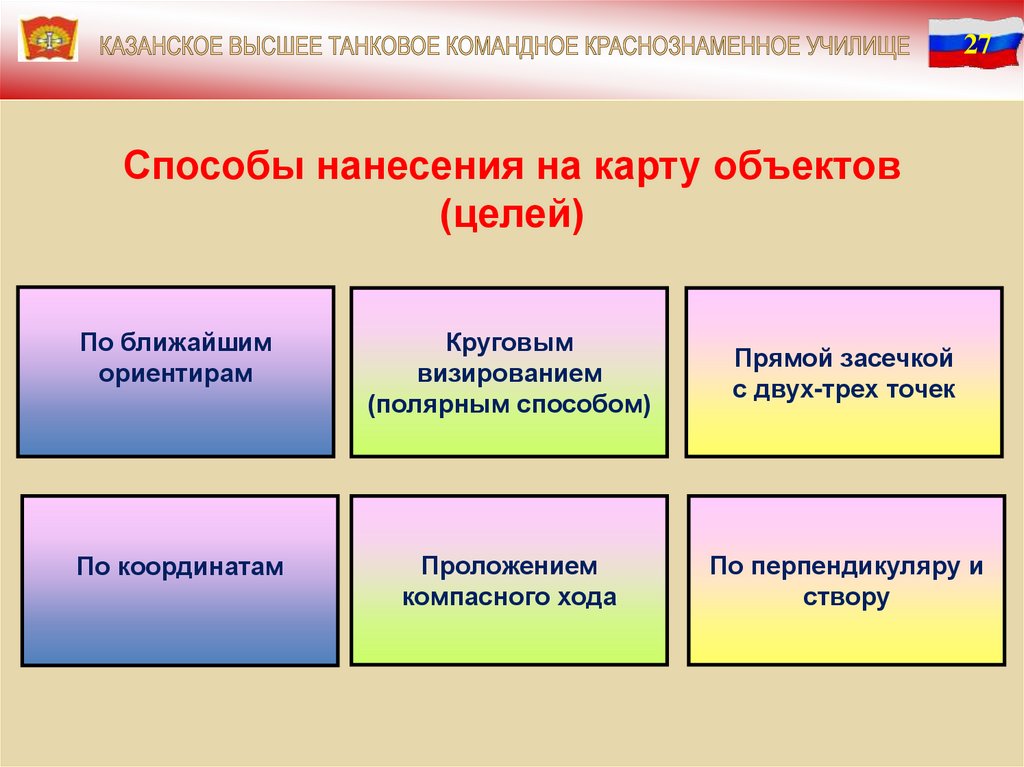

Способы нанесения на карту объектов
(целей)
По ближайшим
ориентирам
Круговым
визированием
(полярным способом)
Прямой засечкой
с двух-трех точек
По координатам
Проложением
компасного хода
По перпендикуляру и
створу

28.

2
8

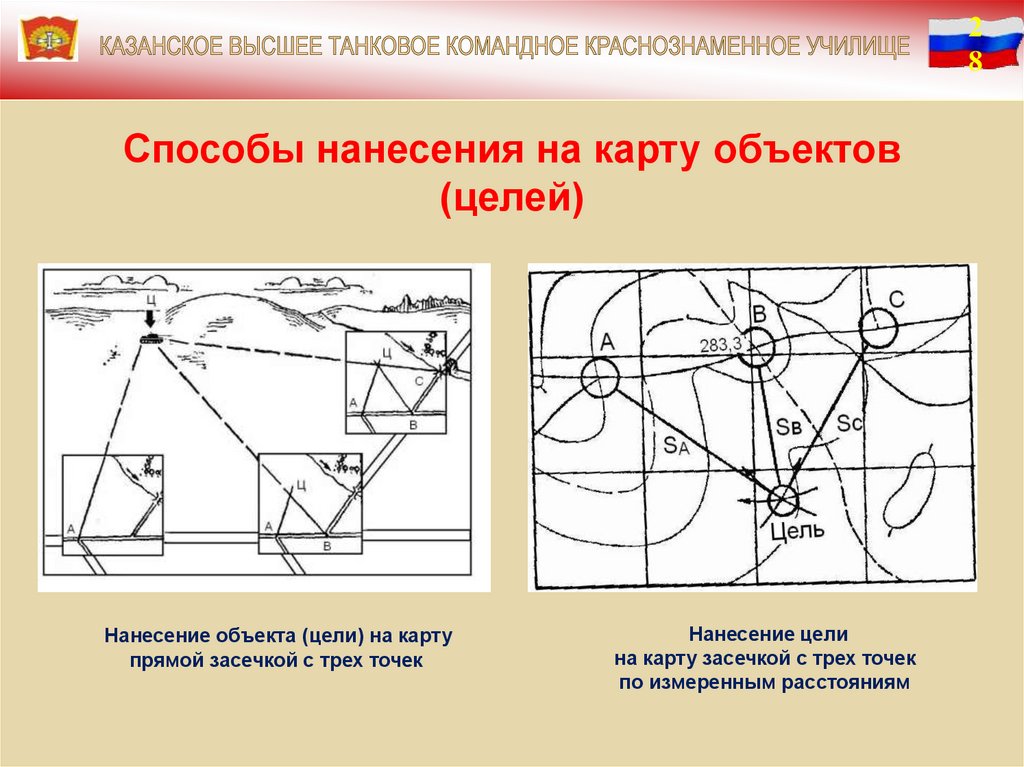

Способы нанесения на карту объектов
(целей)
Нанесение объекта (цели) на карту
прямой засечкой с трех точек
Нанесение цели
на карту засечкой с трех точек
по измеренным расстояниям

29.

2
9

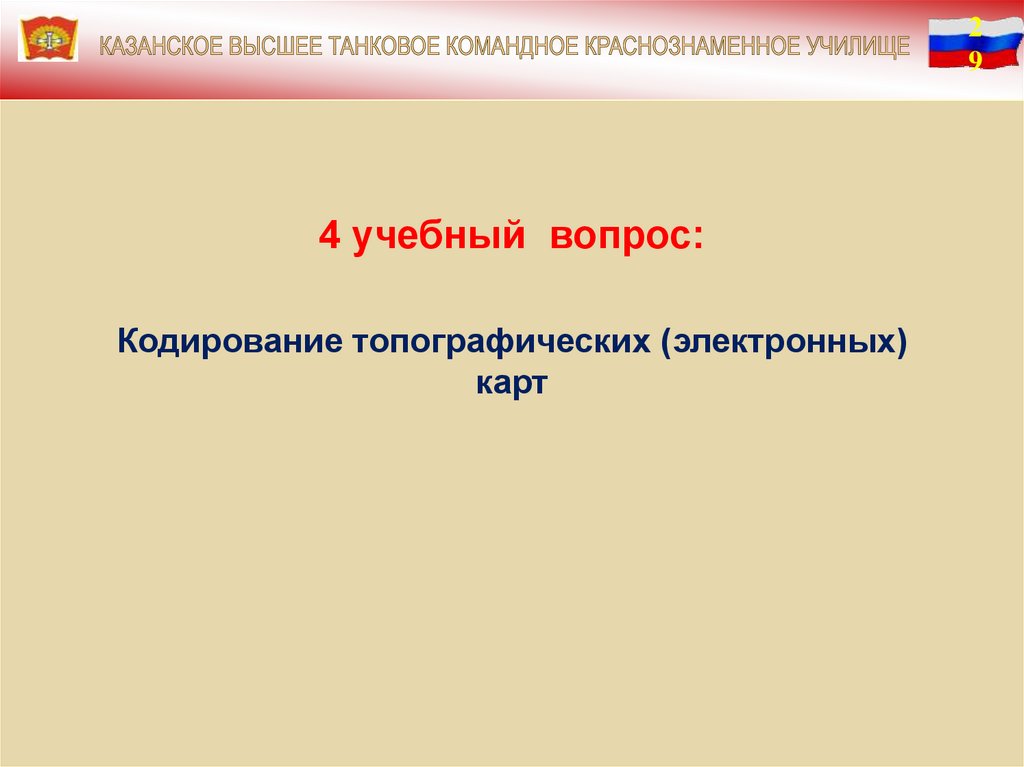

4 учебный вопрос:
Кодирование топографических (электронных)
карт

30.

30

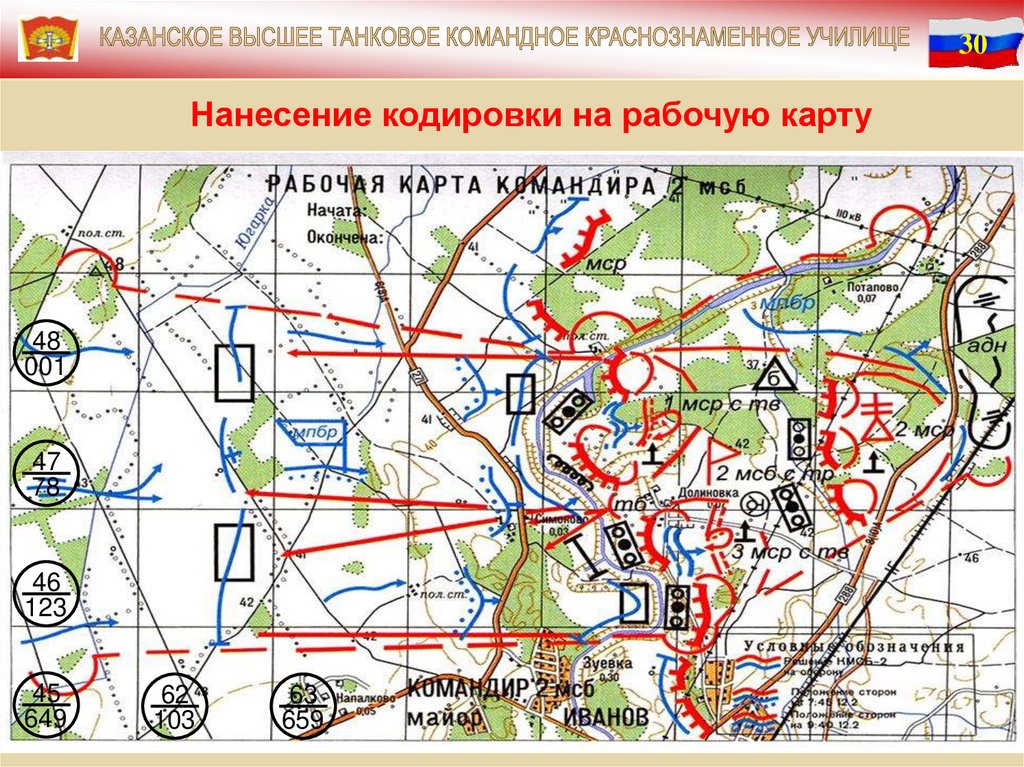

Нанесение кодировки на рабочую карту
48
001
47
78
46
123
45
649
62
103
63
659

31.

31

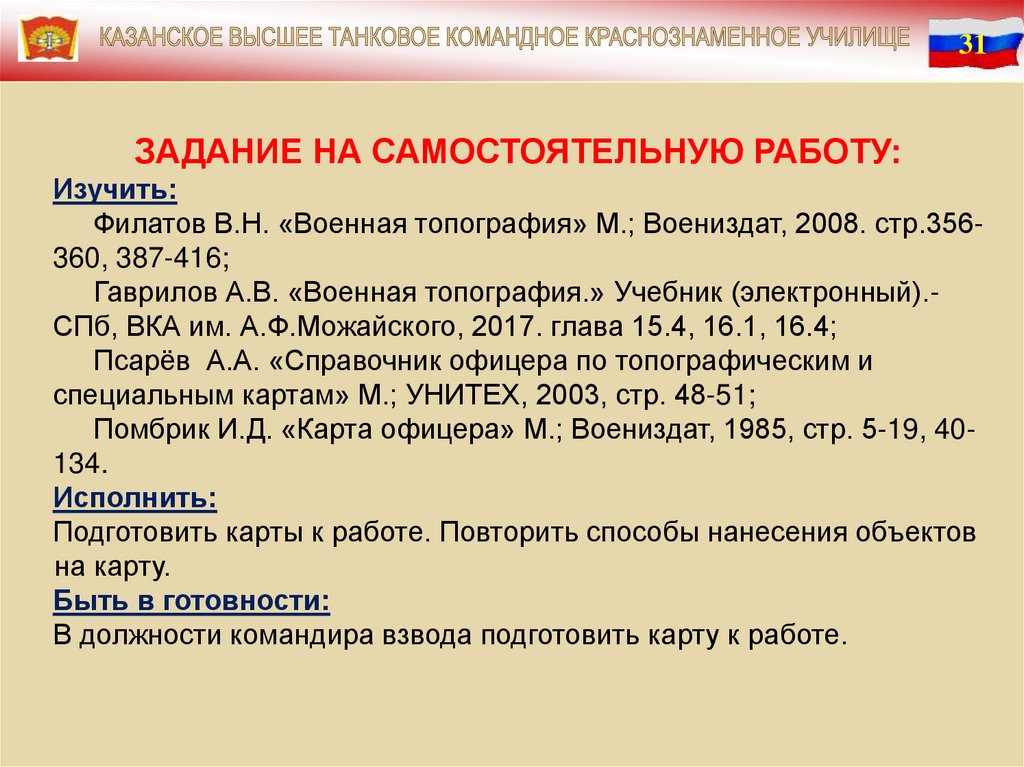

ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ РАБОТУ:
Изучить:
Филатов В.Н. «Военная топография» М.; Воениздат, 2008. стр.356360, 387-416;
Гаврилов А.В. «Военная топография.» Учебник (электронный).СПб, ВКА им. А.Ф.Можайского, 2017. глава 15.4, 16.1, 16.4;
Псарёв А.А. «Справочник офицера по топографическим и
специальным картам» М.; УНИТЕХ, 2003, стр. 48-51;
Помбрик И.Д. «Карта офицера» М.; Воениздат, 1985, стр. 5-19, 40134.
Исполнить:
Подготовить карты к работе. Повторить способы нанесения объектов
на карту.
Быть в готовности:
В должности командира взвода подготовить карту к работе.
