1. Тема №15: Топографические карты и их чтение. Основные правила ведения рабочей карты и составления графических документов.

Кафедра БЖД
Тема №15:
Топографические карты и их чтение.
Основные правила ведения рабочей карты и
составления графических документов.
1

2. Учебные вопросы:

Кафедра БЖД
2

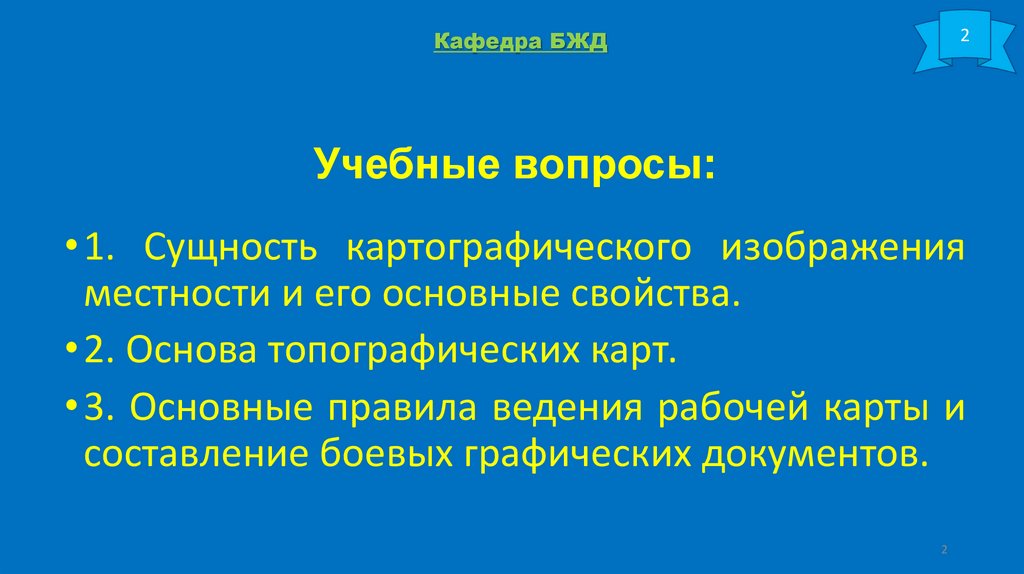

Учебные вопросы:
• 1. Сущность картографического изображения
местности и его основные свойства.
• 2. Основа топографических карт.

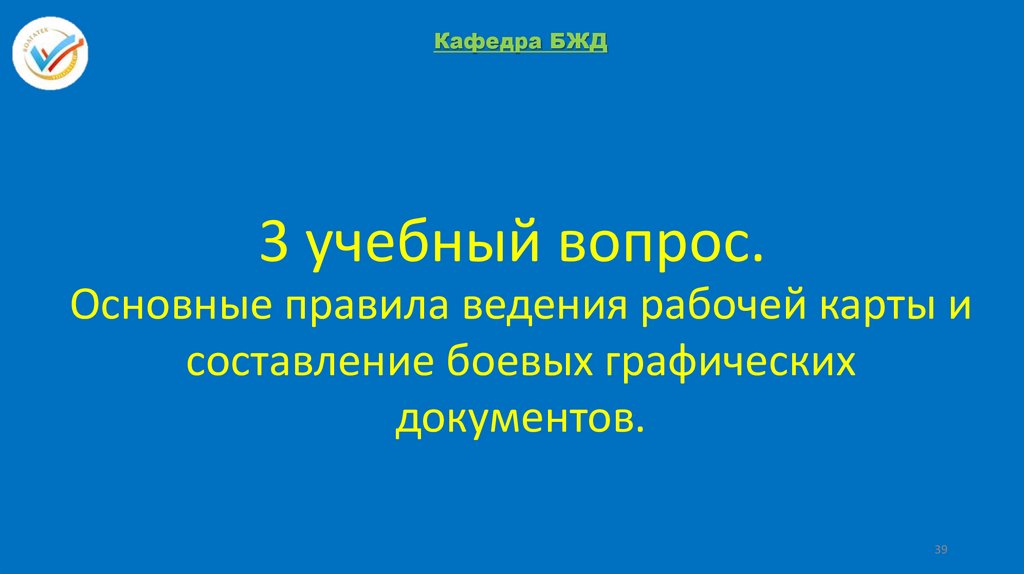

• 3. Основные правила ведения рабочей карты и
составление боевых графических документов.
2

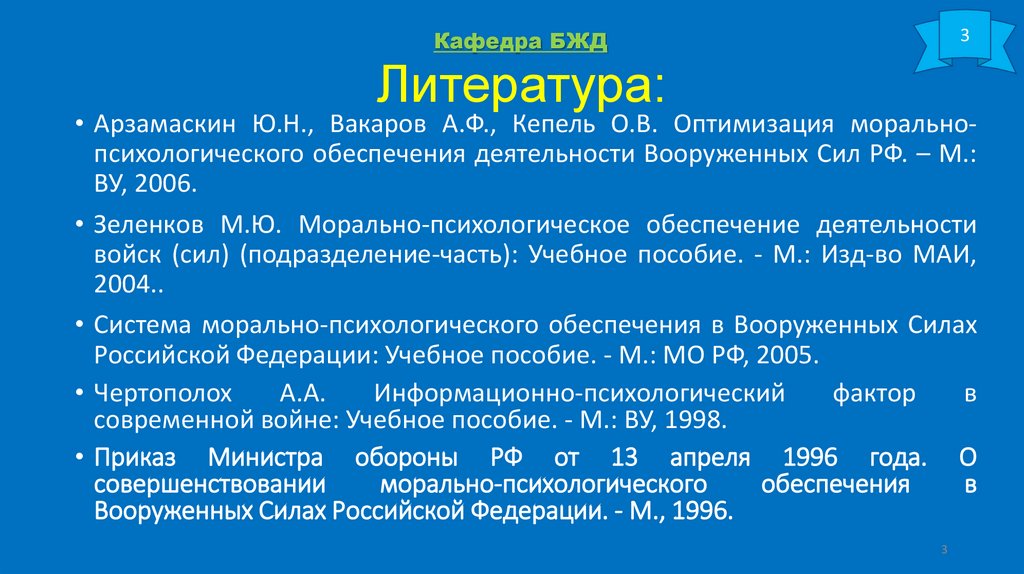

3. Литература:

Кафедра БЖД
3
Литература:
• Арзамаскин Ю.Н., Вакаров А.Ф., Кепель О.В. Оптимизация моральнопсихологического обеспечения деятельности Вооруженных Сил РФ. – М.:
ВУ, 2006.
• Зеленков М.Ю. Морально-психологическое обеспечение деятельности
войск (сил) (подразделение-часть): Учебное пособие. - М.: Изд-во МАИ,
2004..
• Система морально-психологического обеспечения в Вооруженных Силах
Российской Федерации: Учебное пособие. - М.: МО РФ, 2005.
• Чертополох
А.А.
Информационно-психологический
фактор
в
современной войне: Учебное пособие. - М.: ВУ, 1998.
• Приказ Министра обороны РФ от 13 апреля 1996 года. О
совершенствовании
морально-психологического
обеспечения
в
Вооруженных Силах Российской Федерации. - М., 1996.
3

4.

Кафедра БЖД
1 учебный вопрос.
Сущность картографического изображения
местности и его основные свойства.
4

5.

Кафедра БЖД
5

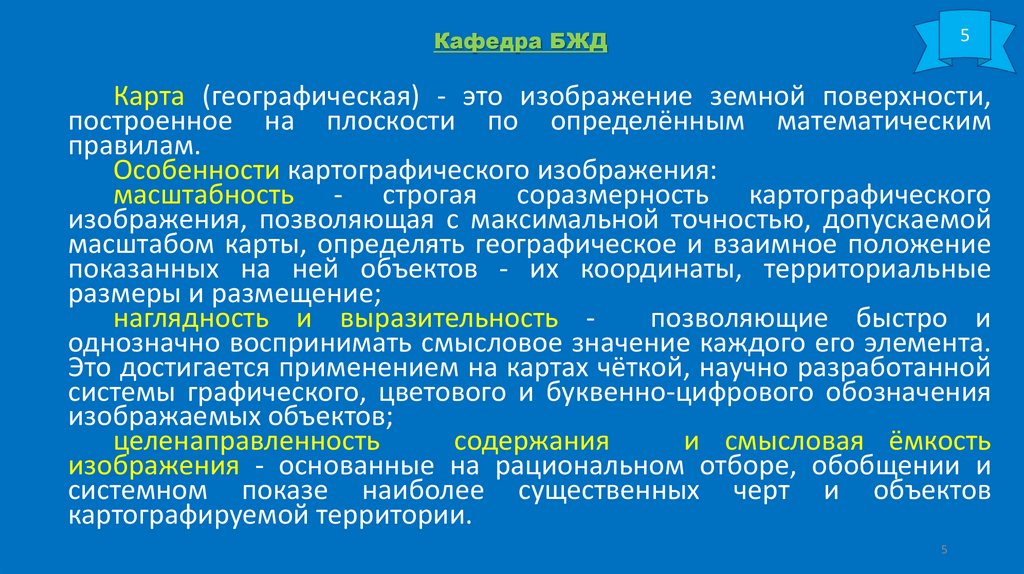

Карта (географическая) - это изображение земной поверхности,
построенное на плоскости по определённым математическим
правилам.
Особенности картографического изображения:
масштабность - строгая соразмерность картографического
изображения, позволяющая с максимальной точностью, допускаемой
масштабом карты, определять географическое и взаимное положение
показанных на ней объектов - их координаты, территориальные
размеры и размещение;
наглядность и выразительность позволяющие быстро и
однозначно воспринимать смысловое значение каждого его элемента.
Это достигается применением на картах чёткой, научно разработанной
системы графического, цветового и буквенно-цифрового обозначения
изображаемых объектов;
целенаправленность
содержания
и смысловая ёмкость
изображения - основанные на рациональном отборе, обобщении и
системном показе наиболее существенных черт и объектов
картографируемой территории.
5

6.

Кафедра БЖД
6

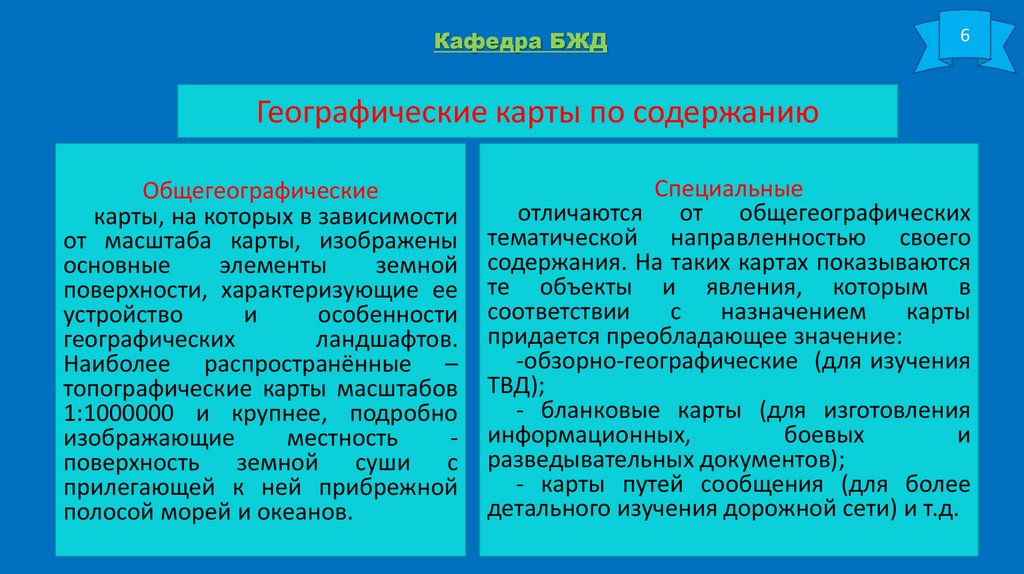

Географические карты по содержанию
Общегеографические
карты, на которых в зависимости
от масштаба карты, изображены
основные
элементы
земной
поверхности, характеризующие ее
устройство
и
особенности
географических
ландшафтов.
Наиболее распространённые –
топографические карты масштабов
1:1000000 и крупнее, подробно
изображающие
местность
поверхность земной суши с
прилегающей к ней прибрежной
полосой морей и океанов.
Специальные
отличаются от общегеографических
тематической направленностью своего
содержания. На таких картах показываются
те объекты и явления, которым в
соответствии
с
назначением
карты
придается преобладающее значение:
-обзорно-географические (для изучения
ТВД);
- бланковые карты (для изготовления
информационных,
боевых
и
разведывательных документов);
- карты путей сообщения (для более
детального изучения дорожной сети) и т.д.
6

7.

Кафедра БЖД
7

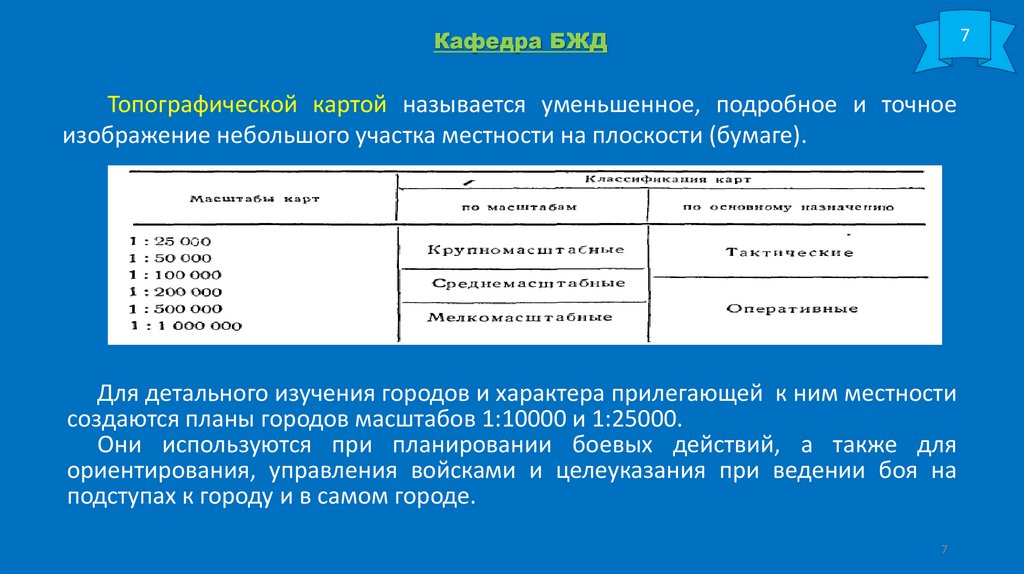

Топографической картой называется уменьшенное, подробное и точное
изображение небольшого участка местности на плоскости (бумаге).
Для детального изучения городов и характера прилегающей к ним местности
создаются планы городов масштабов 1:10000 и 1:25000.
Они используются при планировании боевых действий, а также для
ориентирования, управления войсками и целеуказания при ведении боя на
подступах к городу и в самом городе.
7

8.

Кафедра БЖД

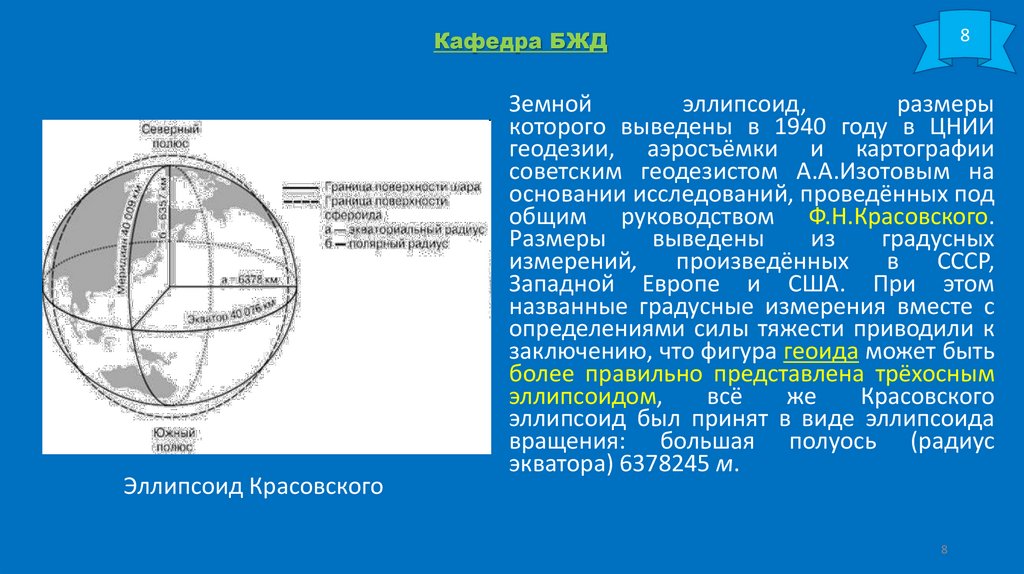

Эллипсоид Красовского
8
Земной
эллипсоид,
размеры
которого выведены в 1940 году в ЦНИИ
геодезии, аэросъёмки и картографии
советским геодезистом А.А.Изотовым на
основании исследований, проведённых под
общим руководством Ф.Н.Красовского.
Размеры
выведены
из
градусных
измерений, произведённых в СССР,
Западной Европе и США. При этом
названные градусные измерения вместе с
определениями силы тяжести приводили к
заключению, что фигура геоида может быть
более правильно представлена трёхосным
эллипсоидом,
всё
же
Красовского
эллипсоид был принят в виде эллипсоида
вращения: большая полуось (радиус
экватора) 6378245 м.
8

9.

Кафедра БЖД
9

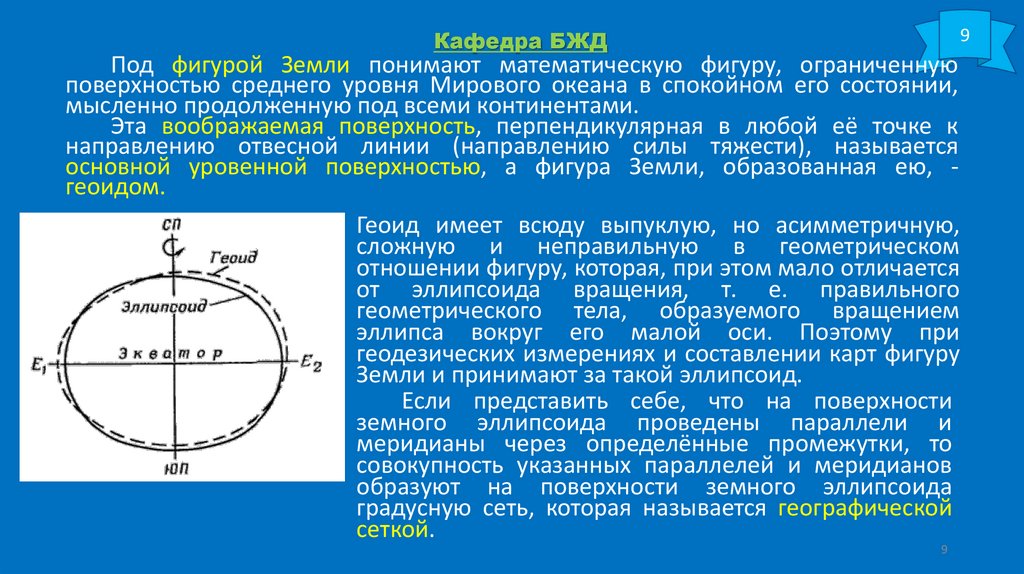

Под фигурой Земли понимают математическую фигуру, ограниченную
поверхностью среднего уровня Мирового океана в спокойном его состоянии,
мысленно продолженную под всеми континентами.
Эта воображаемая поверхность, перпендикулярная в любой её точке к
направлению отвесной линии (направлению силы тяжести), называется
основной уровенной поверхностью, а фигура Земли, образованная ею, геоидом.
Геоид имеет всюду выпуклую, но асимметричную,
сложную и неправильную в геометрическом
отношении фигуру, которая, при этом мало отличается
от эллипсоида вращения, т. е. правильного
геометрического тела, образуемого вращением
эллипса вокруг его малой оси. Поэтому при
геодезических измерениях и составлении карт фигуру
Земли и принимают за такой эллипсоид.
Если представить себе, что на поверхности
земного эллипсоида проведены параллели и
меридианы через определённые промежутки, то
совокупность указанных параллелей и меридианов
образуют на поверхности земного эллипсоида
градусную сеть, которая называется географической
сеткой.
9

10.

Кафедра БЖД
10

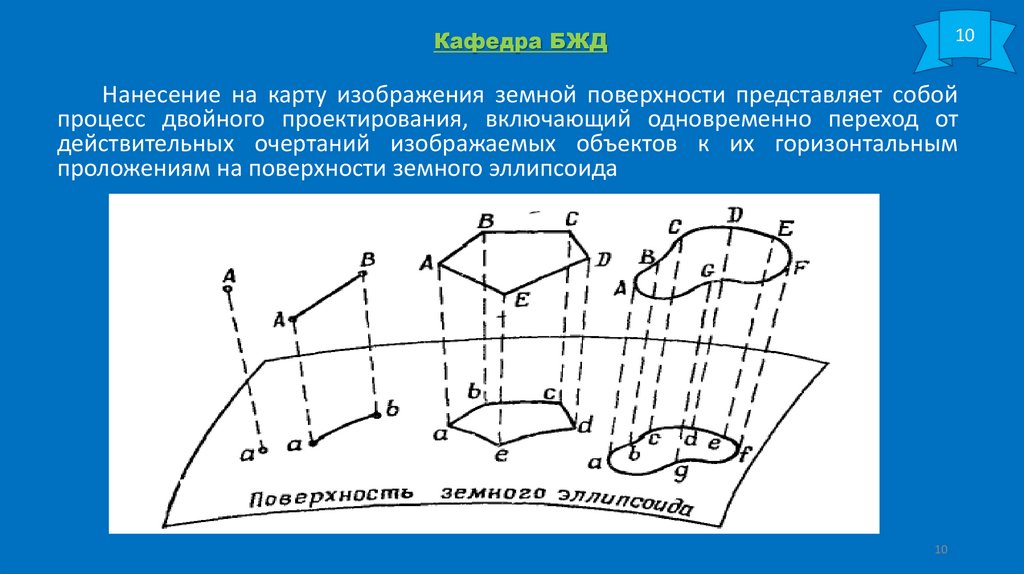

Нанесение на карту изображения земной поверхности представляет собой
процесс двойного проектирования, включающий одновременно переход от
действительных очертаний изображаемых объектов к их горизонтальным
проложениям на поверхности земного эллипсоида
10

11.

Кафедра БЖД
11

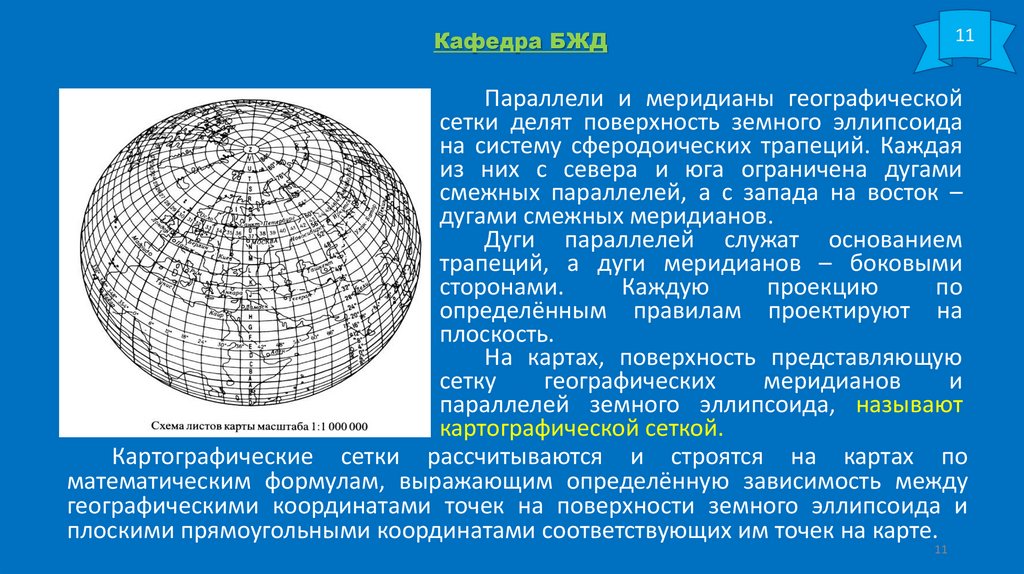

Параллели и меридианы географической
сетки делят поверхность земного эллипсоида
на систему сферодоических трапеций. Каждая
из них с севера и юга ограничена дугами
смежных параллелей, а с запада на восток –
дугами смежных меридианов.
Дуги параллелей служат основанием
трапеций, а дуги меридианов – боковыми
сторонами.
Каждую
проекцию
по
определённым правилам проектируют на
плоскость.
На картах, поверхность представляющую
сетку
географических
меридианов
и
параллелей земного эллипсоида, называют
картографической сеткой.
Картографические сетки рассчитываются и строятся на картах по
математическим формулам, выражающим определённую зависимость между
географическими координатами точек на поверхности земного эллипсоида и
плоскими прямоугольными координатами соответствующих им точек на карте.
11

12.

Кафедра БЖД
12

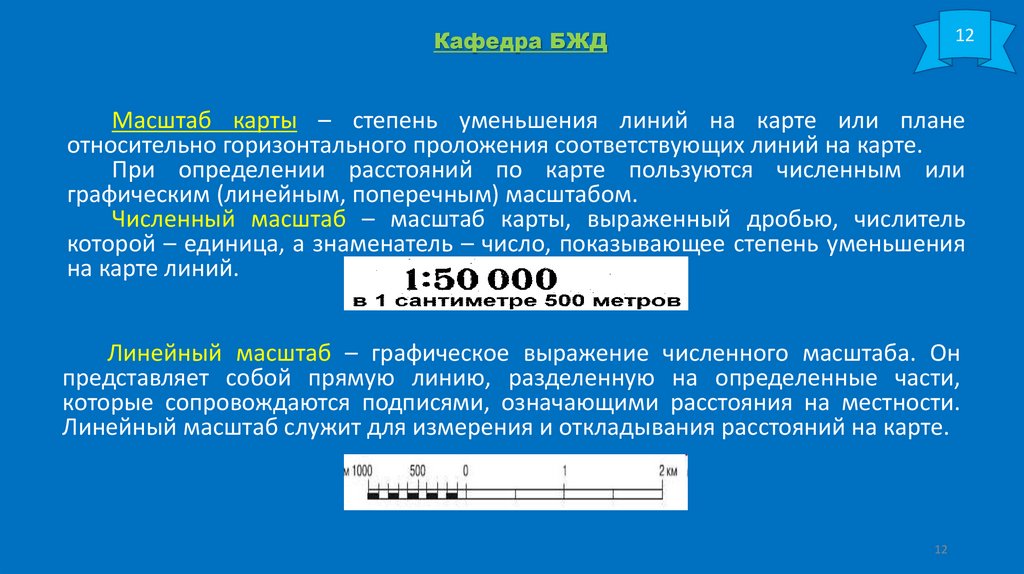

Масштаб карты – степень уменьшения линий на карте или плане
относительно горизонтального проложения соответствующих линий на карте.
При определении расстояний по карте пользуются численным или
графическим (линейным, поперечным) масштабом.
Численный масштаб – масштаб карты, выраженный дробью, числитель
которой – единица, а знаменатель – число, показывающее степень уменьшения
на карте линий.
Линейный масштаб – графическое выражение численного масштаба. Он
представляет собой прямую линию, разделенную на определенные части,
которые сопровождаются подписями, означающими расстояния на местности.
Линейный масштаб служит для измерения и откладывания расстояний на карте.
12

13.

Кафедра БЖД
2 учебный вопрос.
Основа топографических карт.
13

14.

Кафедра БЖД

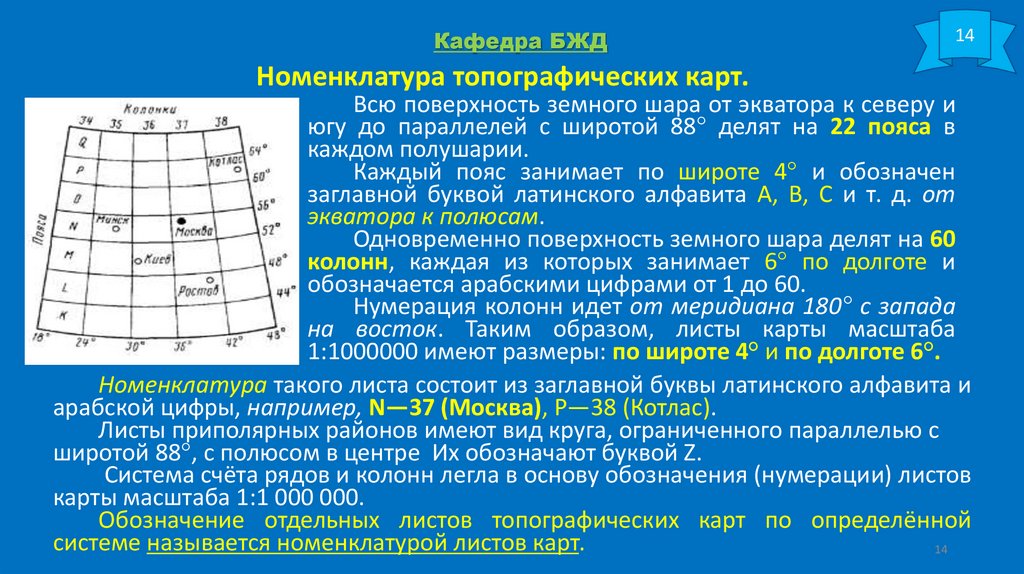

Номенклатура топографических карт.
14
Всю поверхность земного шара от экватора к северу и
югу до параллелей с широтой 88° делят на 22 пояса в
каждом полушарии.
Каждый пояс занимает по широте 4° и обозначен
заглавной буквой латинского алфавита А, В, С и т. д. от
экватора к полюсам.
Одновременно поверхность земного шара делят на 60
колонн, каждая из которых занимает 6° по долготе и
обозначается арабскими цифрами от 1 до 60.
Нумерация колонн идет от меридиана 180° с запада
на восток. Таким образом, листы карты масштаба
1:1000000 имеют размеры: по широте 4° и по долготе 6°.
Номенклатура такого листа состоит из заглавной буквы латинского алфавита и
арабской цифры, например, N—37 (Москва), P—38 (Котлас).
Листы приполярных районов имеют вид круга, ограниченного параллелью с
широтой 88°, с полюсом в центре Их обозначают буквой Z.
Система счёта рядов и колонн легла в основу обозначения (нумерации) листов
карты масштаба 1:1 000 000.
Обозначение отдельных листов топографических карт по определённой
системе называется номенклатурой листов карт.
14

15.

Кафедра БЖД

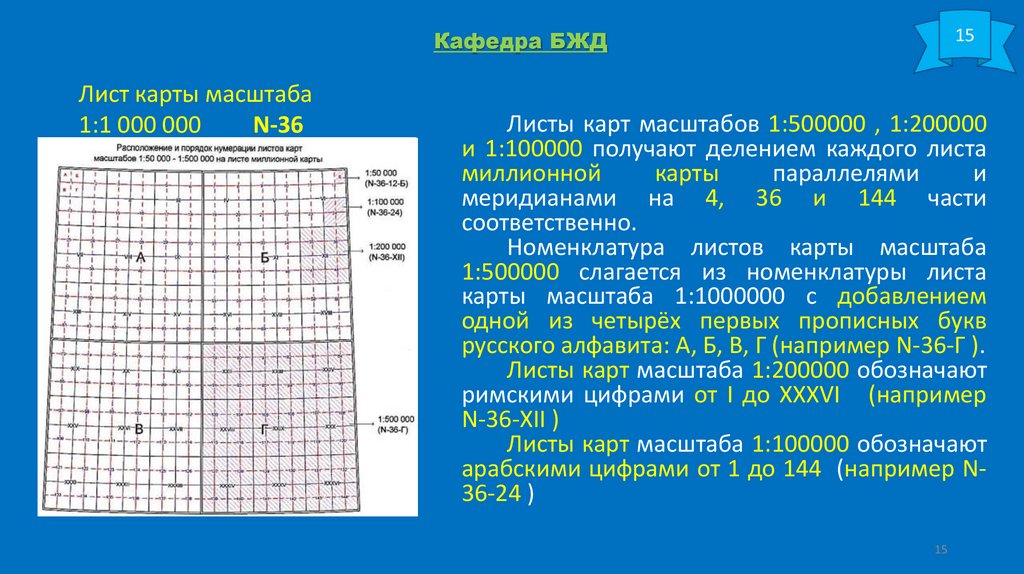

Лист карты масштаба
1:1 000 000
N-36
15
Листы карт масштабов 1:500000 , 1:200000
и 1:100000 получают делением каждого листа
миллионной
карты
параллелями
и
меридианами на 4, 36 и 144 части
соответственно.
Номенклатура листов карты масштаба
1:500000 слагается из номенклатуры листа
карты масштаба 1:1000000 с добавлением
одной из четырёх первых прописных букв
русского алфавита: А, Б, В, Г (например N-36-Г ).
Листы карт масштаба 1:200000 обозначают
римскими цифрами от I до XXXVI (например
N-36-XII )
Листы карт масштаба 1:100000 обозначают
арабскими цифрами от 1 до 144 (например N36-24 )
15

16.

Кафедра БЖД

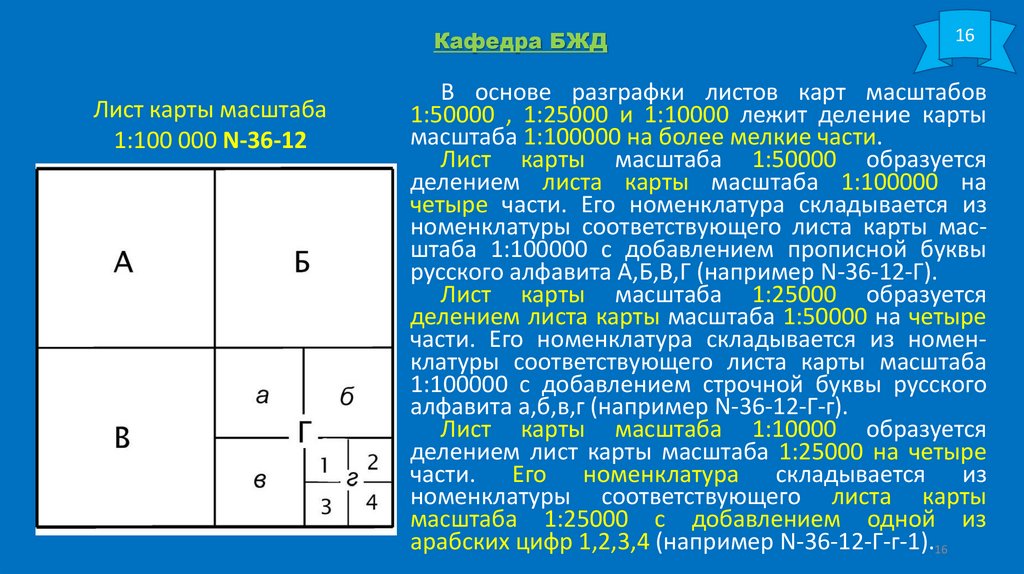

Лист карты масштаба
1:100 000 N-36-12
16
В основе разграфки листов карт масштабов
1:50000 , 1:25000 и 1:10000 лежит деление карты
масштаба 1:100000 на более мелкие части.
Лист карты масштаба 1:50000 образуется
делением листа карты масштаба 1:100000 на
четыре части. Его номенклатура складывается из
номенклатуры соответствующего листа карты масштаба 1:100000 с добавлением прописной буквы
русского алфавита А,Б,В,Г (например N-36-12-Г).
Лист карты масштаба 1:25000 образуется
делением листа карты масштаба 1:50000 на четыре
части. Его номенклатура складывается из номенклатуры соответствующего листа карты масштаба
1:100000 с добавлением строчной буквы русского
алфавита а,б,в,г (например N-36-12-Г-г).
Лист карты масштаба 1:10000 образуется
делением лист карты масштаба 1:25000 на четыре
части. Его номенклатура складывается из
номенклатуры соответствующего листа карты
масштаба 1:25000 с добавлением одной из
арабских цифр 1,2,3,4 (например N-36-12-Г-г-1).16

17.

Кафедра БЖД
17

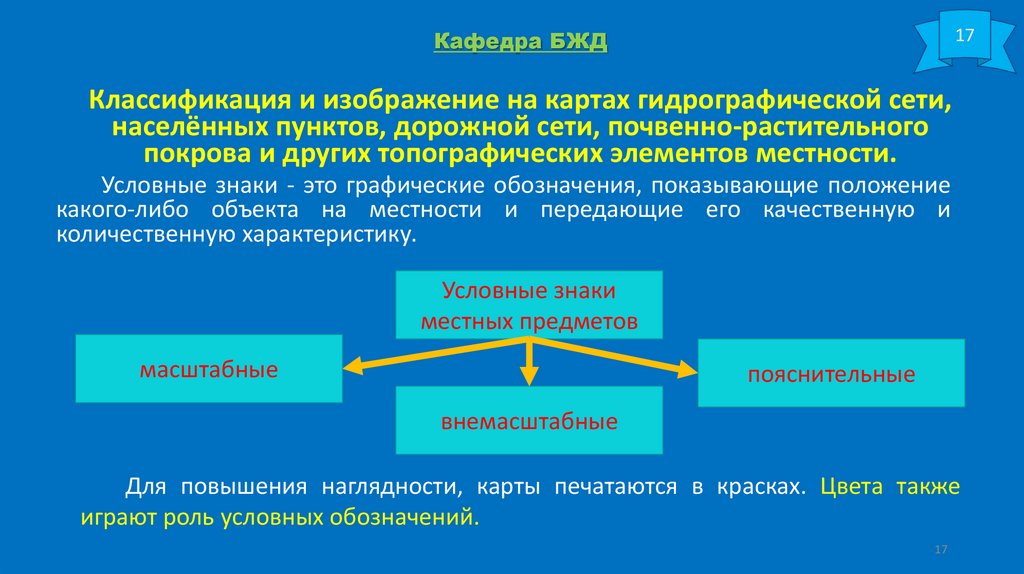

Классификация и изображение на картах гидрографической сети,
населённых пунктов, дорожной сети, почвенно-растительного
покрова и других топографических элементов местности.
Условные знаки - это графические обозначения, показывающие положение
какого-либо объекта на местности и передающие его качественную и
количественную характеристику.
Условные знаки
местных предметов
масштабные
пояснительные
внемасштабные
Для повышения наглядности, карты печатаются в красках. Цвета также
играют роль условных обозначений.
17

18.

Кафедра БЖД
18

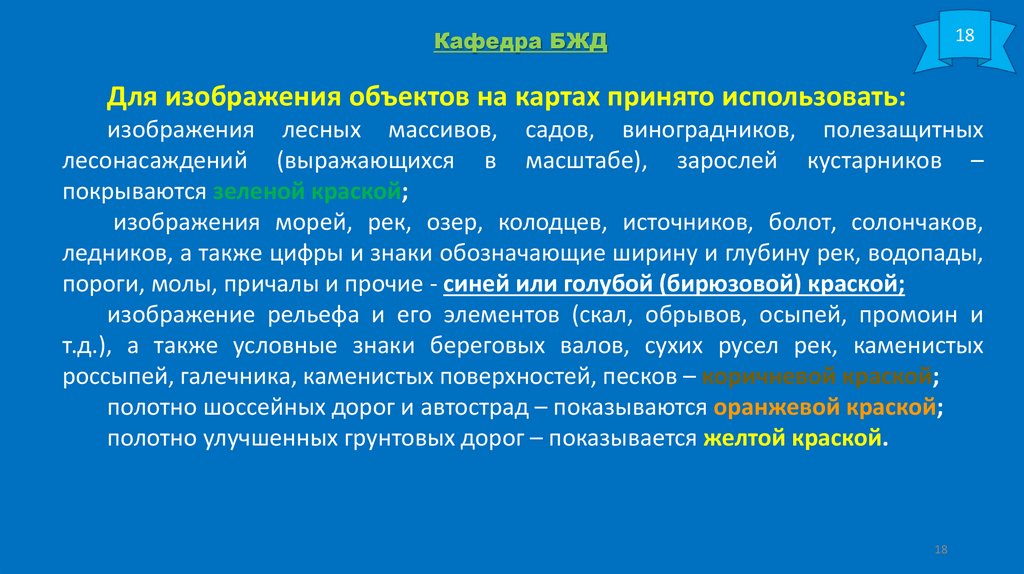

Для изображения объектов на картах принято использовать:
изображения лесных массивов, садов, виноградников, полезащитных
лесонасаждений (выражающихся в масштабе), зарослей кустарников –
покрываются зеленой краской;
изображения морей, рек, озер, колодцев, источников, болот, солончаков,
ледников, а также цифры и знаки обозначающие ширину и глубину рек, водопады,
пороги, молы, причалы и прочие - синей или голубой (бирюзовой) краской;
изображение рельефа и его элементов (скал, обрывов, осыпей, промоин и
т.д.), а также условные знаки береговых валов, сухих русел рек, каменистых
россыпей, галечника, каменистых поверхностей, песков – коричневой краской;
полотно шоссейных дорог и автострад – показываются оранжевой краской;
полотно улучшенных грунтовых дорог – показывается желтой краской.
18

19.

Кафедра БЖД
19

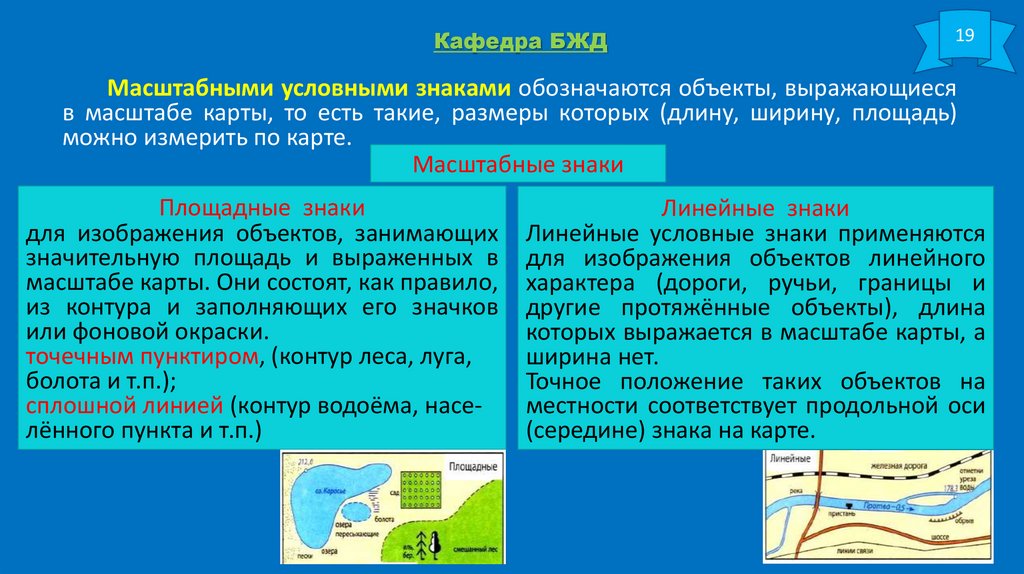

Масштабными условными знаками обозначаются объекты, выражающиеся
в масштабе карты, то есть такие, размеры которых (длину, ширину, площадь)
можно измерить по карте.
Масштабные знаки
Площадные знаки
для изображения объектов, занимающих
значительную площадь и выраженных в
масштабе карты. Они состоят, как правило,
из контура и заполняющих его значков
или фоновой окраски.
точечным пунктиром, (контур леса, луга,
болота и т.п.);
сплошной линией (контур водоёма, населённого пункта и т.п.)
Линейные знаки
Линейные условные знаки применяются
для изображения объектов линейного
характера (дороги, ручьи, границы и
другие протяжённые объекты), длина
которых выражается в масштабе карты, а
ширина нет.
Точное положение таких объектов на
местности соответствует продольной оси
(середине) знака на карте.
19

20.

Кафедра БЖД
20

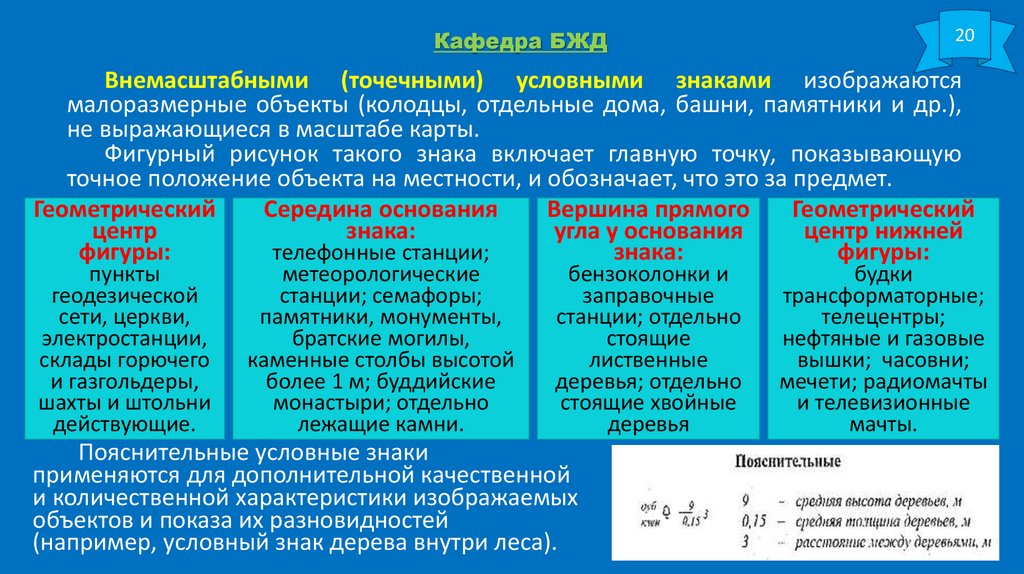

Внемасштабными (точечными) условными знаками изображаются
малоразмерные объекты (колодцы, отдельные дома, башни, памятники и др.),
не выражающиеся в масштабе карты.
Фигурный рисунок такого знака включает главную точку, показывающую
точное положение объекта на местности, и обозначает, что это за предмет.
Геометрический
Середина основания
Вершина прямого
Геометрический
центр
знака:
угла у основания
центр нижней
фигуры:
телефонные станции;
знака:
фигуры:
пункты
геодезической
сети, церкви,
электростанции,
склады горючего
и газгольдеры,
шахты и штольни
действующие.
метеорологические
станции; семафоры;
памятники, монументы,
братские могилы,
каменные столбы высотой
более 1 м; буддийские
монастыри; отдельно
лежащие камни.
бензоколонки и
заправочные
станции; отдельно
стоящие
лиственные
деревья; отдельно
стоящие хвойные
деревья
Пояснительные условные знаки
применяются для дополнительной качественной
и количественной характеристики изображаемых
объектов и показа их разновидностей
(например, условный знак дерева внутри леса).
будки
трансформаторные;
телецентры;
нефтяные и газовые
вышки; часовни;
мечети; радиомачты
и телевизионные
мачты.
20

21.

Кафедра БЖД
21

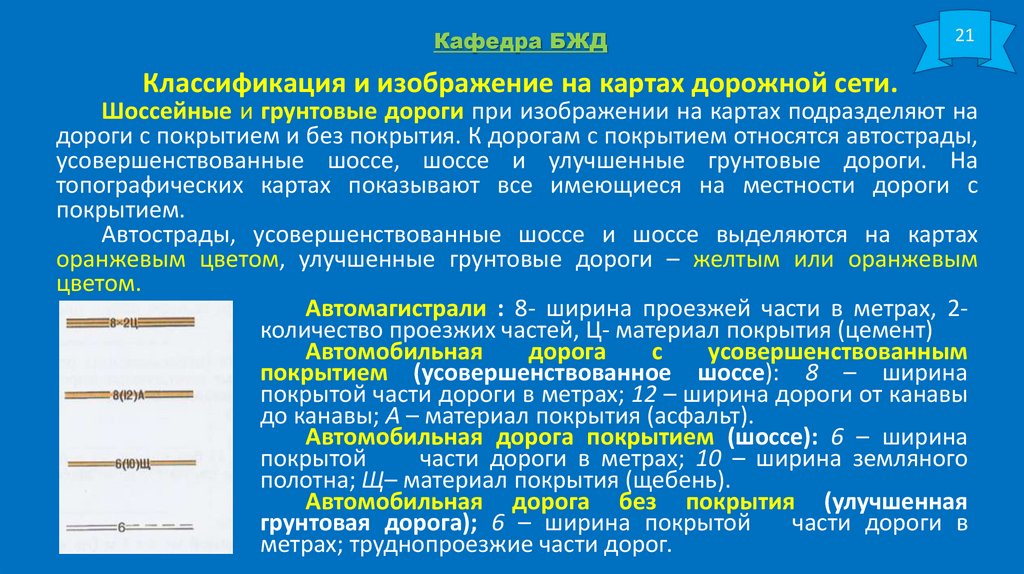

Классификация и изображение на картах дорожной сети.
Шоссейные и грунтовые дороги при изображении на картах подразделяют на
дороги с покрытием и без покрытия. К дорогам с покрытием относятся автострады,
усовершенствованные шоссе, шоссе и улучшенные грунтовые дороги. На
топографических картах показывают все имеющиеся на местности дороги с
покрытием.
Автострады, усовершенствованные шоссе и шоссе выделяются на картах
оранжевым цветом, улучшенные грунтовые дороги – желтым или оранжевым
цветом.
Автомагистрали : 8- ширина проезжей части в метрах, 2количество проезжих частей, Ц- материал покрытия (цемент)
Автомобильная
дорога
с
усовершенствованным
покрытием (усовершенствованное шоссе): 8 – ширина
покрытой части дороги в метрах; 12 – ширина дороги от канавы
до канавы; А – материал покрытия (асфальт).
Автомобильная дорога покрытием (шоссе): 6 – ширина
покрытой
части дороги в метрах; 10 – ширина земляного
полотна; Щ– материал покрытия (щебень).
Автомобильная дорога без покрытия (улучшенная
грунтовая дорога); 6 – ширина покрытой
части дороги в
метрах; труднопроезжие части дорог.
21

22.

Кафедра БЖД
22

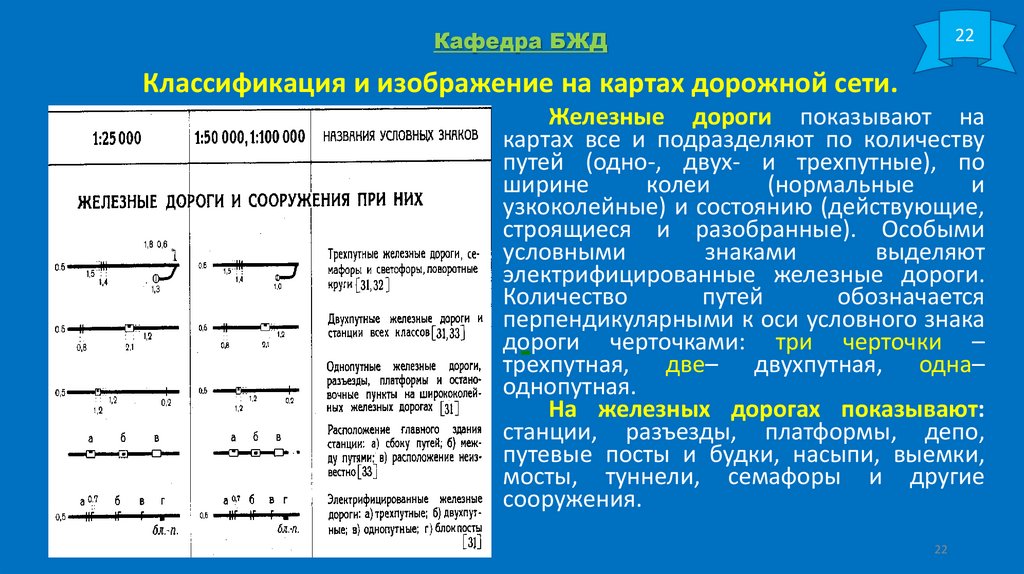

Классификация и изображение на картах дорожной сети.
Железные дороги показывают на
картах все и подразделяют по количеству
путей (одно-, двух- и трехпутные), по
ширине
колеи
(нормальные
и
узкоколейные) и состоянию (действующие,
строящиеся и разобранные). Особыми
условными
знаками
выделяют
электрифицированные железные дороги.
Количество
путей
обозначается
перпендикулярными к оси условного знака
дороги
черточками: три черточки –
трехпутная, две– двухпутная, одна–
однопутная.
На железных дорогах показывают:
станции, разъезды, платформы, депо,
путевые посты и будки, насыпи, выемки,
мосты, туннели, семафоры и другие
сооружения.
22

23.

Кафедра БЖД
23

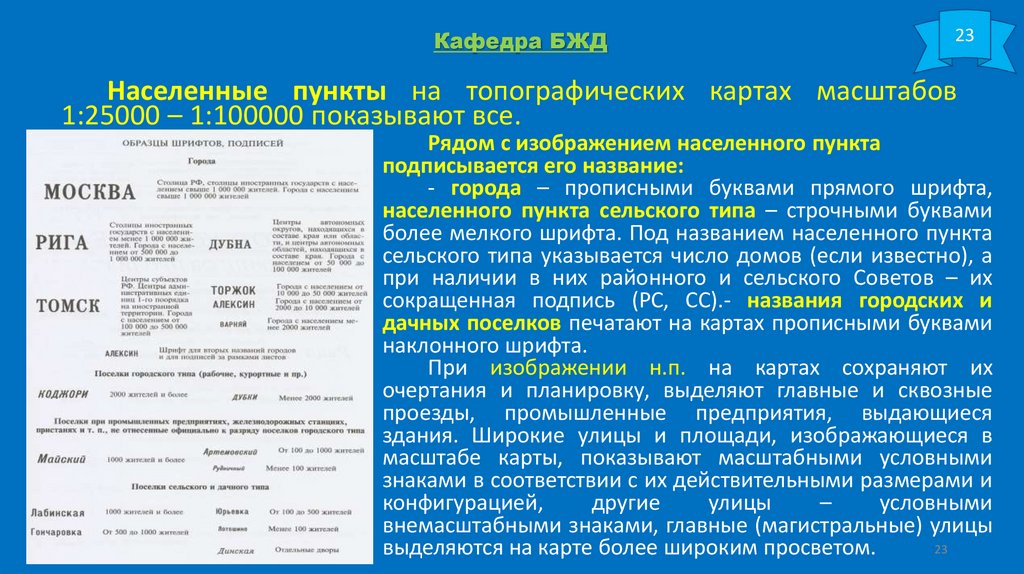

Населенные пункты на топографических картах масштабов
1:25000 – 1:100000 показывают все.
Рядом с изображением населенного пункта
подписывается его название:
- города – прописными буквами прямого шрифта,
населенного пункта сельского типа – строчными буквами
более мелкого шрифта. Под названием населенного пункта
сельского типа указывается число домов (если известно), а
при наличии в них районного и сельского Советов – их
сокращенная подпись (PC, CC).- названия городских и
дачных поселков печатают на картах прописными буквами
наклонного шрифта.
При изображении н.п. на картах сохраняют их
очертания и планировку, выделяют главные и сквозные
проезды, промышленные предприятия, выдающиеся
здания. Широкие улицы и площади, изображающиеся в
масштабе карты, показывают масштабными условными
знаками в соответствии с их действительными размерами и
конфигурацией,
другие
улицы
–
условными
внемасштабными знаками, главные (магистральные) улицы
23
выделяются на карте более широким просветом.

24.

Кафедра БЖД
24

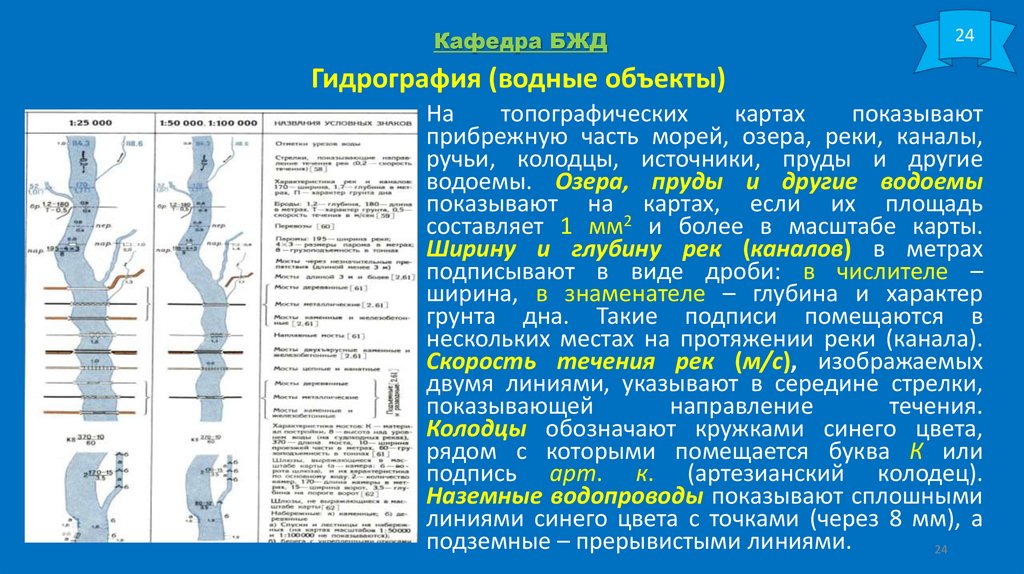

Гидрография (водные объекты)
На
топографических
картах
показывают
прибрежную часть морей, озера, реки, каналы,
ручьи, колодцы, источники, пруды и другие
водоемы. Озера, пруды и другие водоемы
показывают на картах, если их площадь
составляет 1 мм2 и более в масштабе карты.
Ширину и глубину рек (каналов) в метрах
подписывают в виде дроби: в числителе –
ширина, в знаменателе – глубина и характер
грунта дна. Такие подписи помещаются в
нескольких местах на протяжении реки (канала).
Скорость течения рек (м/с), изображаемых
двумя линиями, указывают в середине стрелки,
показывающей
направление
течения.
Колодцы обозначают кружками синего цвета,
рядом с которыми помещается буква К или
подпись арт. к. (артезианский колодец).
Наземные водопроводы показывают сплошными
линиями синего цвета с точками (через 8 мм), а
подземные – прерывистыми линиями.
24

25.

Кафедра БЖД
25

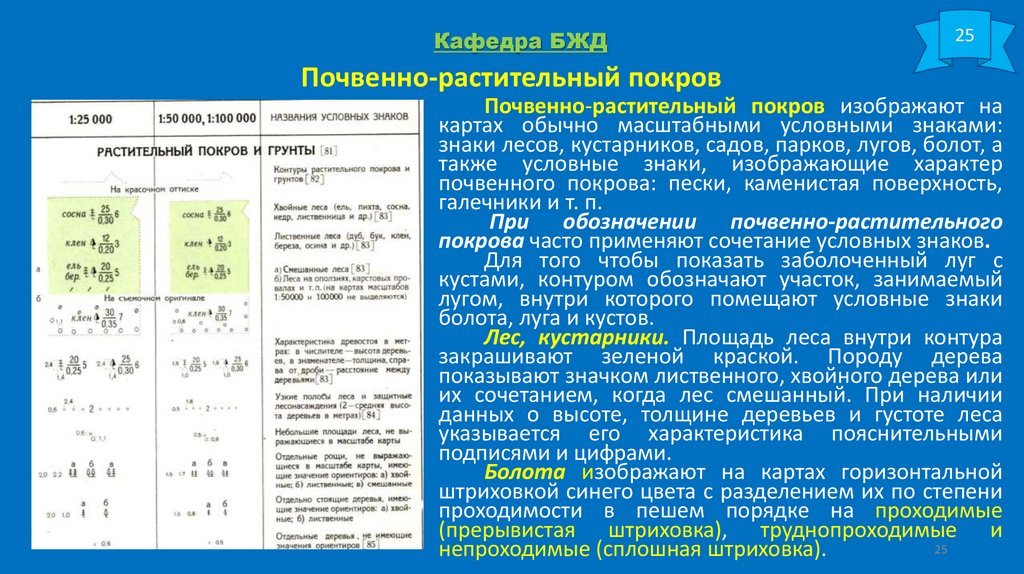

Почвенно-растительный покров
Почвенно-растительный покров изображают на
картах обычно масштабными условными знаками:
знаки лесов, кустарников, садов, парков, лугов, болот, а
также условные знаки, изображающие характер
почвенного покрова: пески, каменистая поверхность,
галечники и т. п.
При обозначении почвенно-растительного
покрова часто применяют сочетание условных знаков.
Для того чтобы показать заболоченный луг с
кустами, контуром обозначают участок, занимаемый
лугом, внутри которого помещают условные знаки
болота, луга и кустов.
Лес, кустарники. Площадь леса внутри контура
закрашивают зеленой краской. Породу дерева
показывают значком лиственного, хвойного дерева или
их сочетанием, когда лес смешанный. При наличии
данных о высоте, толщине деревьев и густоте леса
указывается его характеристика пояснительными
подписями и цифрами.
Болота изображают на картах горизонтальной
штриховкой синего цвета с разделением их по степени
проходимости в пешем порядке на проходимые
(прерывистая штриховка), труднопроходимые и
25
непроходимые (сплошная штриховка).

26.

Кафедра БЖД
26

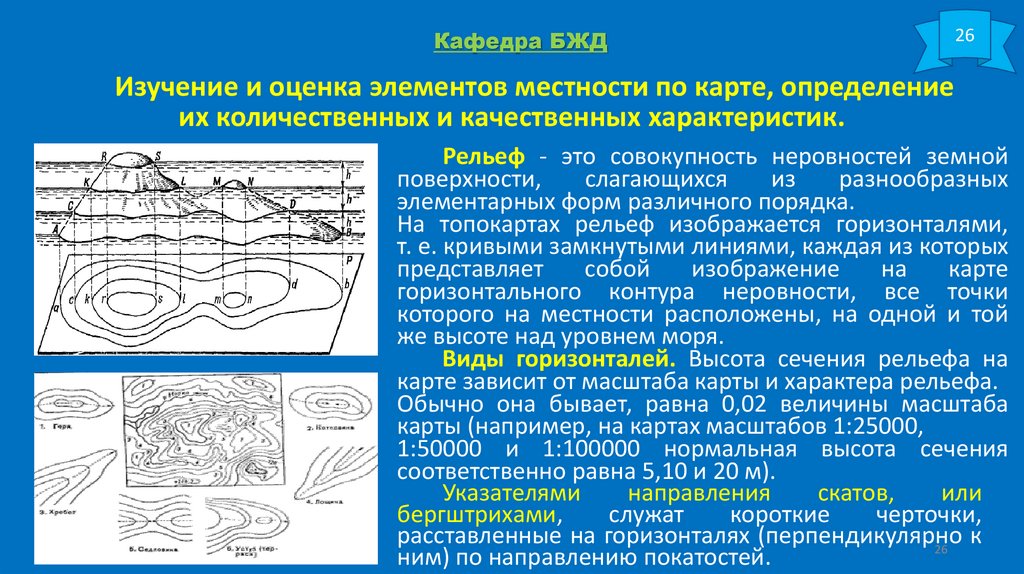

Изучение и оценка элементов местности по карте, определение
их количественных и качественных характеристик.
Рельеф - это совокупность неровностей земной
поверхности,
слагающихся
из
разнообразных
элементарных форм различного порядка.
На топокартах рельеф изображается горизонталями,
т. е. кривыми замкнутыми линиями, каждая из которых
представляет
собой
на
карте
горизонтального контура неровности, все точки
которого на местности расположены, на одной и той
же высоте над уровнем моря.
Виды горизонталей. Высота сечения рельефа на
карте зависит от масштаба карты и характера рельефа.
Обычно она бывает, равна 0,02 величины масштаба
карты (например, на картах масштабов 1:25000,
1:50000 и 1:100000 нормальная высота сечения
соответственно равна 5,10 и 20 м).
Указателями
направления
скатов,
или
бергштрихами,
служат
короткие
черточки,
расставленные на горизонталях (перпендикулярно
к
26
ним) по направлению покатостей.

27.

Кафедра БЖД
27

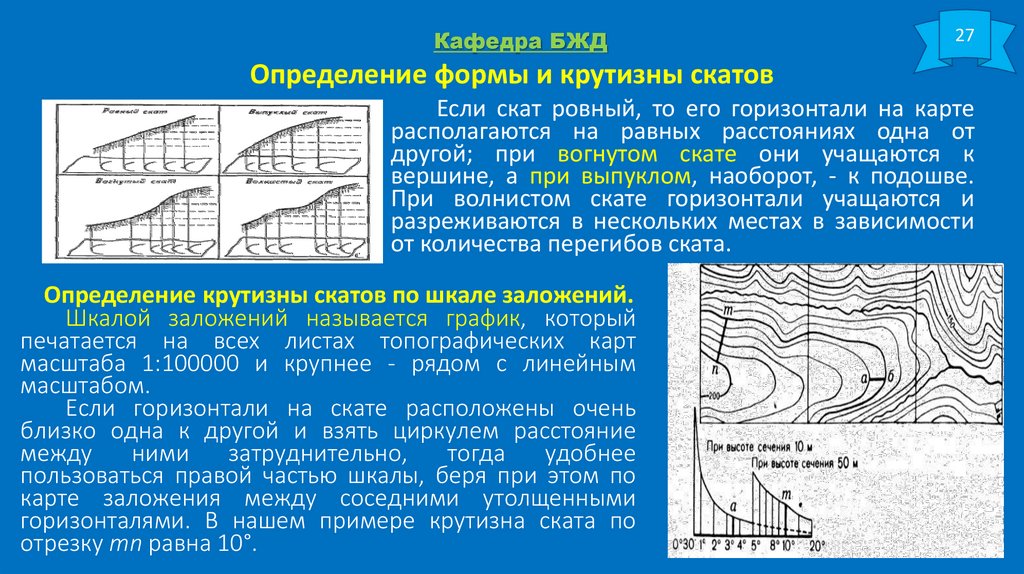

Определение формы и крутизны скатов
Если скат ровный, то его горизонтали на карте
располагаются на равных расстояниях одна от
другой; при вогнутом скате они учащаются к
вершине, а при выпуклом, наоборот, - к подошве.
При волнистом скате горизонтали учащаются и
разреживаются в нескольких местах в зависимости
от количества перегибов ската.
Определение крутизны скатов по шкале заложений.
Шкалой заложений называется график, который
печатается на всех листах топографических карт
масштаба 1:100000 и крупнее - рядом с линейным
масштабом.
Если горизонтали на скате расположены очень
близко одна к другой и взять циркулем расстояние
между
ними
затруднительно,
тогда
удобнее
пользоваться правой частью шкалы, беря при этом по
карте заложения между соседними утолщенными
горизонталями. В нашем примере крутизна ската по
отрезку тп равна 10°.
27

28.

Кафедра БЖД
28

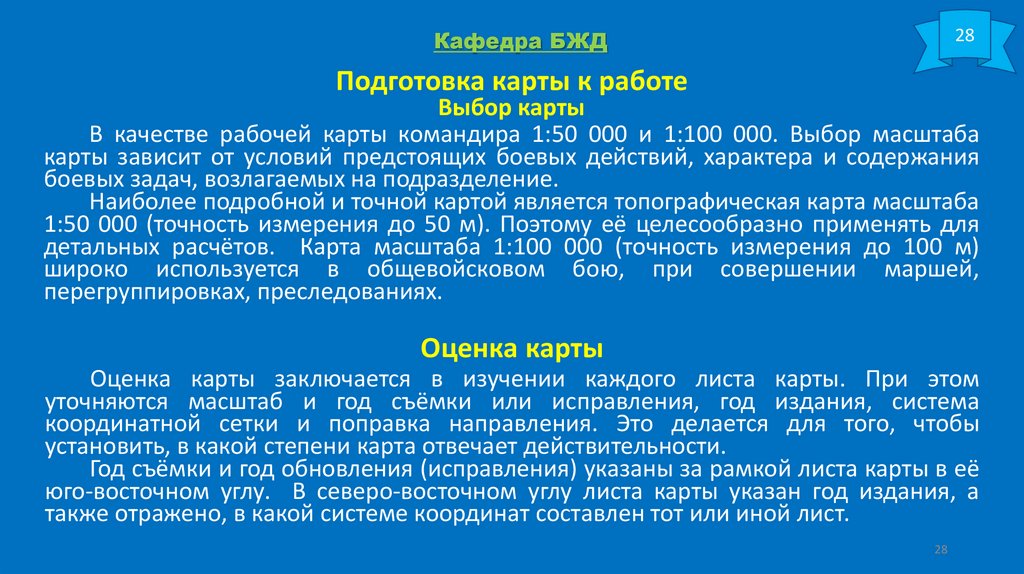

Подготовка карты к работе
Выбор карты
В качестве рабочей карты командира 1:50 000 и 1:100 000. Выбор масштаба
карты зависит от условий предстоящих боевых действий, характера и содержания
боевых задач, возлагаемых на подразделение.
Наиболее подробной и точной картой является топографическая карта масштаба
1:50 000 (точность измерения до 50 м). Поэтому её целесообразно применять для
детальных расчётов. Карта масштаба 1:100 000 (точность измерения до 100 м)
широко используется в общевойсковом бою, при совершении маршей,
перегруппировках, преследованиях.
Оценка карты
Оценка карты заключается в изучении каждого листа карты. При этом
уточняются масштаб и год съёмки или исправления, год издания, система
координатной сетки и поправка направления. Это делается для того, чтобы
установить, в какой степени карта отвечает действительности.
Год съёмки и год обновления (исправления) указаны за рамкой листа карты в её
юго-восточном углу. В северо-восточном углу листа карты указан год издания, а
также отражено, в какой системе координат составлен тот или иной лист.
28

29.

Кафедра БЖД
29

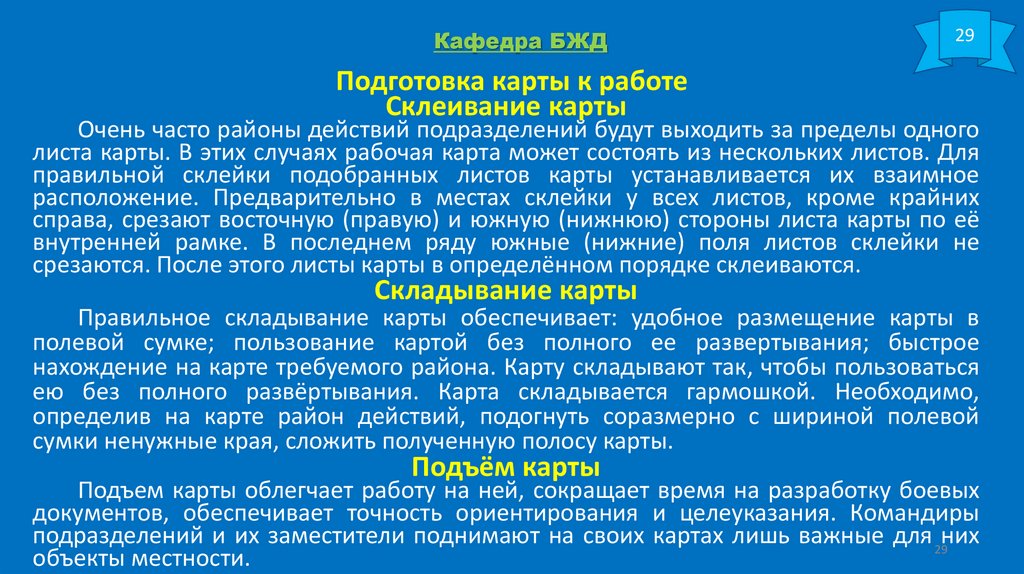

Подготовка карты к работе
Склеивание карты
Очень часто районы действий подразделений будут выходить за пределы одного
листа карты. В этих случаях рабочая карта может состоять из нескольких листов. Для
правильной склейки подобранных листов карты устанавливается их взаимное
расположение. Предварительно в местах склейки у всех листов, кроме крайних
справа, срезают восточную (правую) и южную (нижнюю) стороны листа карты по её
внутренней рамке. В последнем ряду южные (нижние) поля листов склейки не
срезаются. После этого листы карты в определённом порядке склеиваются.
Складывание карты
Правильное складывание карты обеспечивает: удобное размещение карты в
полевой сумке; пользование картой без полного ее развертывания; быстрое
нахождение на карте требуемого района. Карту складывают так, чтобы пользоваться
ею без полного развёртывания. Карта складывается гармошкой. Необходимо,
определив на карте район действий, подогнуть соразмерно с шириной полевой
сумки ненужные края, сложить полученную полосу карты.
Подъём карты
Подъем карты облегчает работу на ней, сокращает время на разработку боевых
документов, обеспечивает точность ориентирования и целеуказания. Командиры
подразделений и их заместители поднимают на своих картах лишь важные для 29них
объекты местности.

30.

Кафедра БЖД
30

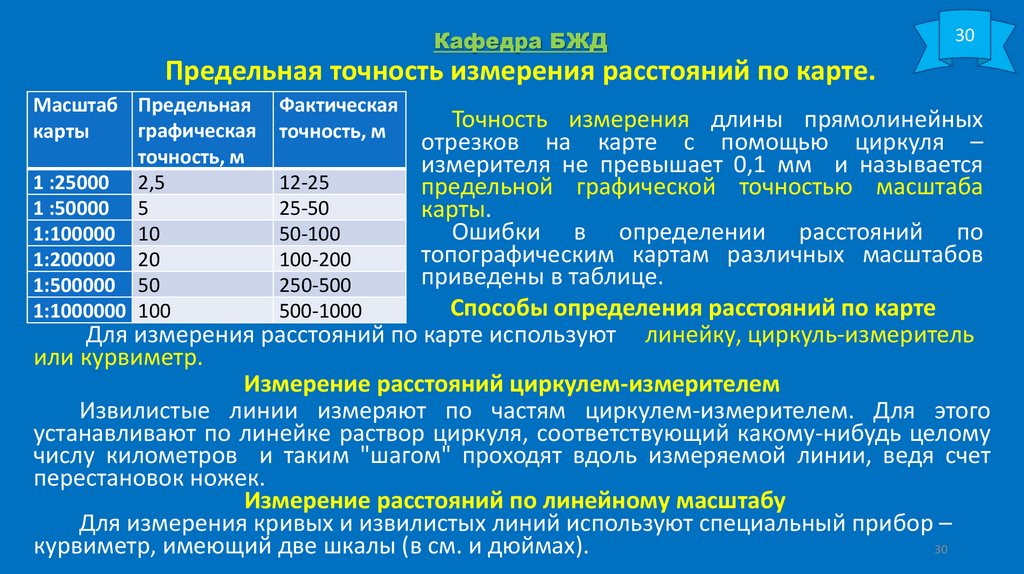

Предельная точность измерения расстояний по карте.
Масштаб Предельная
графическая
карты
точность, м
1 :25000 2,5
1 :50000 5
1:100000 10
1:200000 20
1:500000 50
1:1000000 100
Фактическая
точность, м
Точность измерения длины прямолинейных
отрезков на карте с помощью циркуля –
измерителя не превышает 0,1 мм и называется
12-25
предельной графической точностью масштаба
25-50
карты.
Ошибки в определении расстояний по
50-100
топографическим картам различных масштабов
100-200
приведены в таблице.
250-500
Способы определения расстояний по карте
500-1000
Для измерения расстояний по карте используют линейку, циркуль-измеритель
или курвиметр.
Измерение расстояний циркулем-измерителем
Извилистые линии измеряют по частям циркулем-измерителем. Для этого
устанавливают по линейке раствор циркуля, соответствующий какому-нибудь целому
числу километров и таким "шагом" проходят вдоль измеряемой линии, ведя счет
перестановок ножек.
Измерение расстояний по линейному масштабу
Для измерения кривых и извилистых линий используют специальный прибор –
курвиметр, имеющий две шкалы (в см. и дюймах).
30

31.

Кафедра БЖД
31

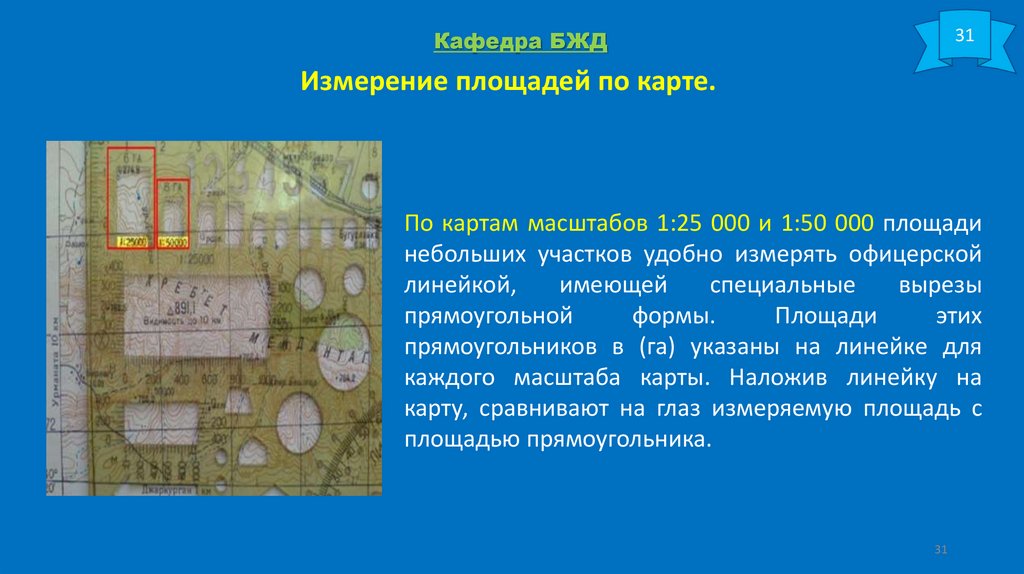

Измерение площадей по карте.
По картам масштабов 1:25 000 и 1:50 000 площади
небольших участков удобно измерять офицерской
линейкой,
имеющей
специальные
вырезы
прямоугольной
формы.
Площади
этих
прямоугольников в (га) указаны на линейке для
каждого масштаба карты. Наложив линейку на
карту, сравнивают на глаз измеряемую площадь с
площадью прямоугольника.
31

32.

Кафедра БЖД
32

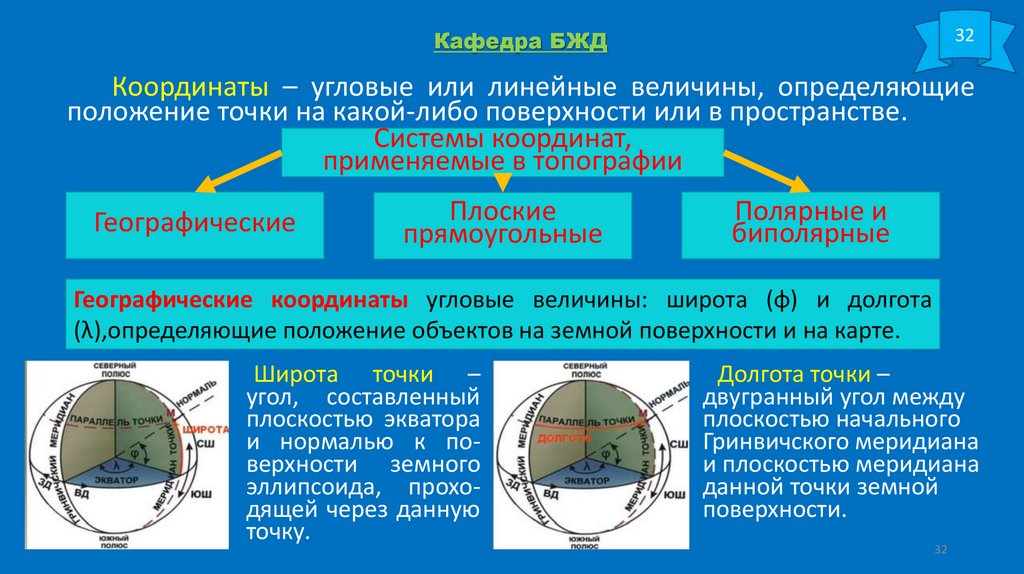

Координаты – угловые или линейные величины, определяющие
положение точки на какой-либо поверхности или в пространстве.
Системы координат,
применяемые в топографии
Географические
Плоские
прямоугольные
Полярные и
биполярные
Географические координаты угловые величины: широта (φ) и долгота
(λ),определяющие положение объектов на земной поверхности и на карте.
Широта точки –
угол, составленный
плоскостью экватора
и нормалью к поверхности земного
эллипсоида, проходящей через данную
точку.
Долгота точки –
двугранный угол между
плоскостью начального
Гринвичского меридиана
и плоскостью меридиана
данной точки земной
поверхности.
32

33.

Кафедра БЖД
33

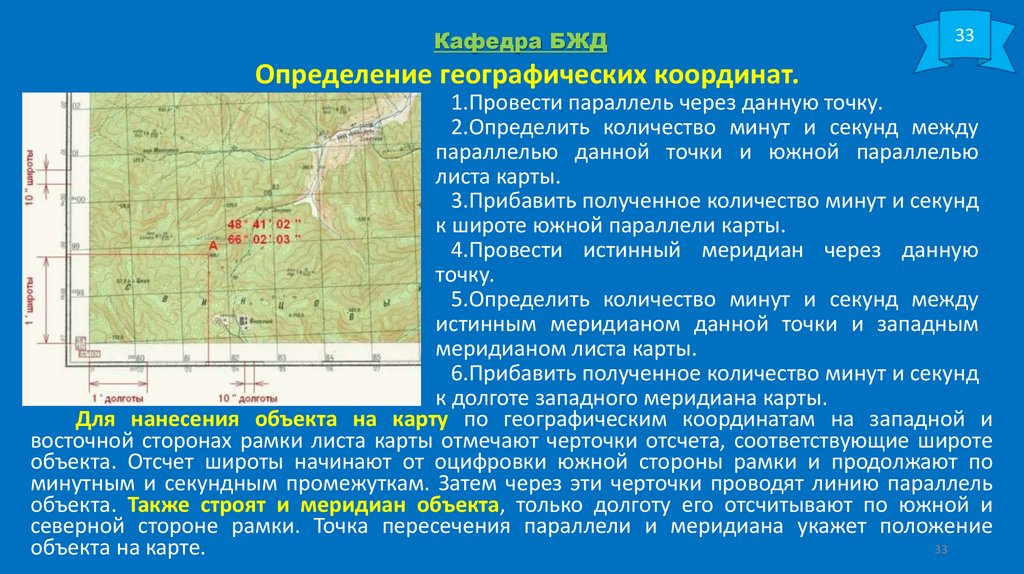

Определение географических координат.
1.Провести параллель через данную точку.
2.Определить количество минут и секунд между
параллелью данной точки и южной параллелью
листа карты.
3.Прибавить полученное количество минут и секунд
к широте южной параллели карты.
4.Провести истинный меридиан через данную
точку.
5.Определить количество минут и секунд между
истинным меридианом данной точки и западным
меридианом листа карты.
6.Прибавить полученное количество минут и секунд
к долготе западного меридиана карты.
Для нанесения объекта на карту по географическим координатам на западной и
восточной сторонах рамки листа карты отмечают черточки отсчета, соответствующие широте
объекта. Отсчет широты начинают от оцифровки южной стороны рамки и продолжают по
минутным и секундным промежуткам. Затем через эти черточки проводят линию параллель
объекта. Также строят и меридиан объекта, только долготу его отсчитывают по южной и
северной стороне рамки. Точка пересечения параллели и меридиана укажет положение
33
объекта на карте.

34.

Кафедра БЖД
34

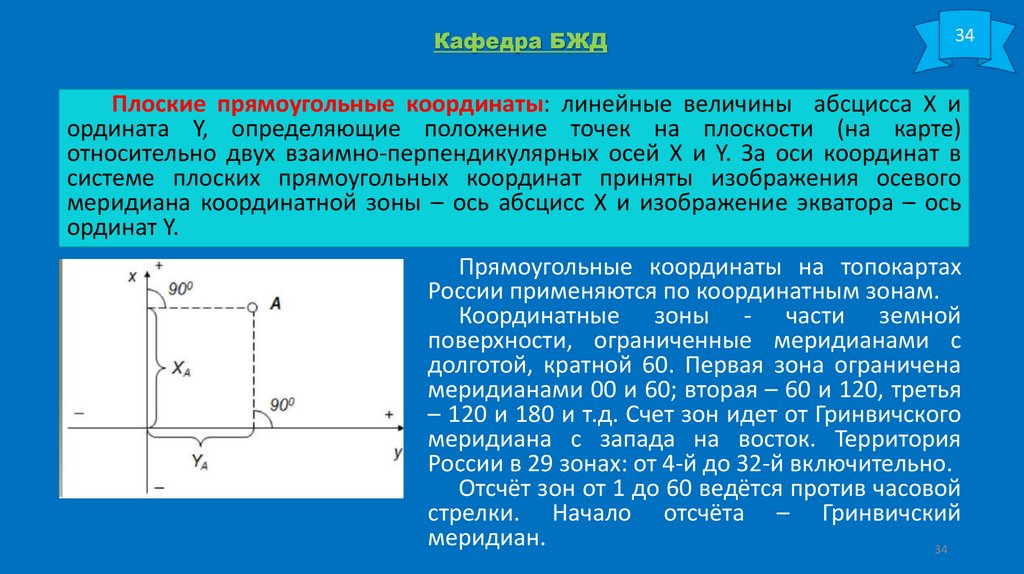

Плоские прямоугольные координаты: линейные величины абсцисса X и
ордината Y, определяющие положение точек на плоскости (на карте)
относительно двух взаимно-перпендикулярных осей Х и Y. За оси координат в
системе плоских прямоугольных координат приняты изображения осевого
меридиана координатной зоны – ось абсцисс X и изображение экватора – ось
ординат Y.
Прямоугольные координаты на топокартах
России применяются по координатным зонам.
Координатные зоны - части земной
поверхности, ограниченные меридианами с
долготой, кратной 60. Первая зона ограничена
меридианами 00 и 60; вторая – 60 и 120, третья
– 120 и 180 и т.д. Счет зон идет от Гринвичского
меридиана с запада на восток. Территория
России в 29 зонах: от 4-й до 32-й включительно.
Отсчёт зон от 1 до 60 ведётся против часовой
стрелки. Начало отсчёта – Гринвичский
меридиан.
34

35.

Кафедра БЖД
35

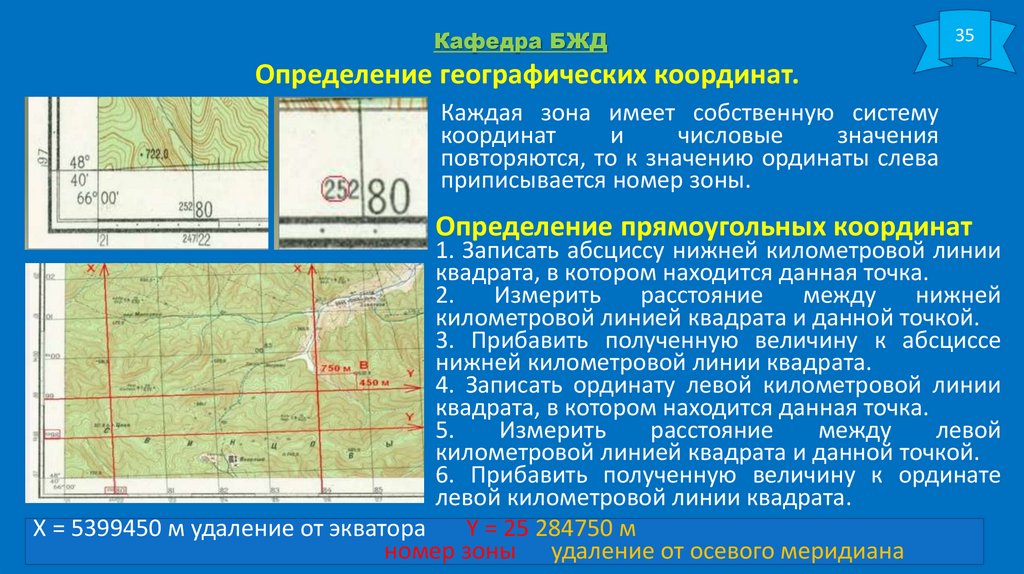

Определение географических координат.
Каждая зона имеет собственную систему
координат
и
числовые
значения
повторяются, то к значению ординаты слева
приписывается номер зоны.
Определение прямоугольных координат
1. Записать абсциссу нижней километровой линии
квадрата, в котором находится данная точка.
2.
Измерить
расстояние
между
нижней
километровой линией квадрата и данной точкой.
3. Прибавить полученную величину к абсциссе
нижней километровой линии квадрата.
4. Записать ординату левой километровой линии
квадрата, в котором находится данная точка.
5.
Измерить
расстояние
между
левой
километровой линией квадрата и данной точкой.
6. Прибавить полученную величину к ординате
левой километровой линии квадрата.
X = 5399450 м удаление от экватора
Y = 25 284750 м
номер зоны удаление от осевого меридиана 35

36.

Кафедра БЖД
36

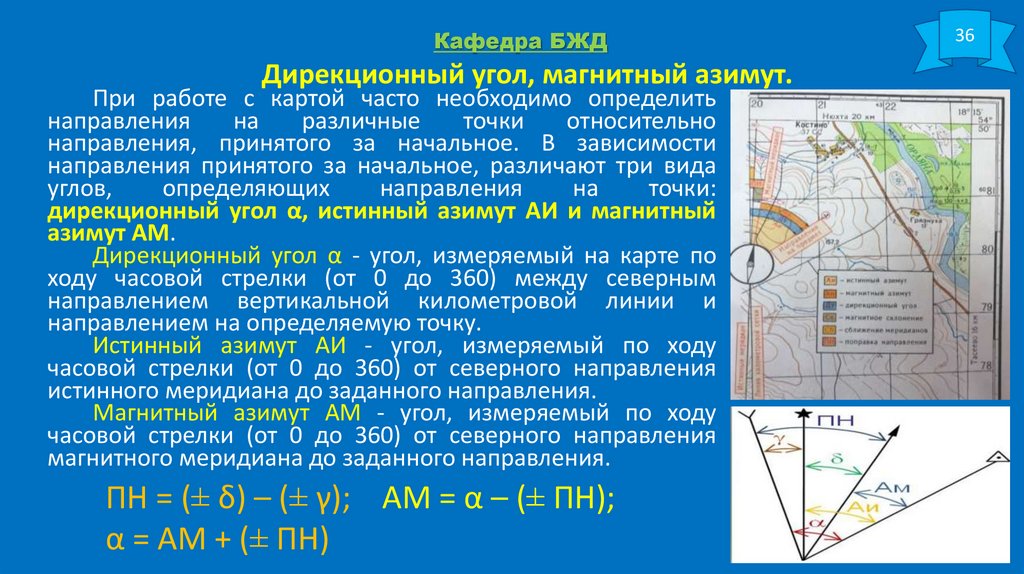

Дирекционный угол, магнитный азимут.
При работе с картой часто необходимо определить
направления
на
различные
точки
относительно
направления, принятого за начальное. В зависимости
направления принятого за начальное, различают три вида
углов,
определяющих
направления
на
точки:
дирекционный угол α, истинный азимут АИ и магнитный
азимут АМ.
Дирекционный угол α - угол, измеряемый на карте по
ходу часовой стрелки (от 0 до 360) между северным
направлением вертикальной километровой линии и
направлением на определяемую точку.
Истинный азимут АИ - угол, измеряемый по ходу
часовой стрелки (от 0 до 360) от северного направления
истинного меридиана до заданного направления.
Магнитный азимут АМ - угол, измеряемый по ходу
часовой стрелки (от 0 до 360) от северного направления
магнитного меридиана до заданного направления.
ПН = (± δ) – (± γ); АМ = α – (± ПН);
α = АМ + (± ПН)
36

37.

Кафедра БЖД
37

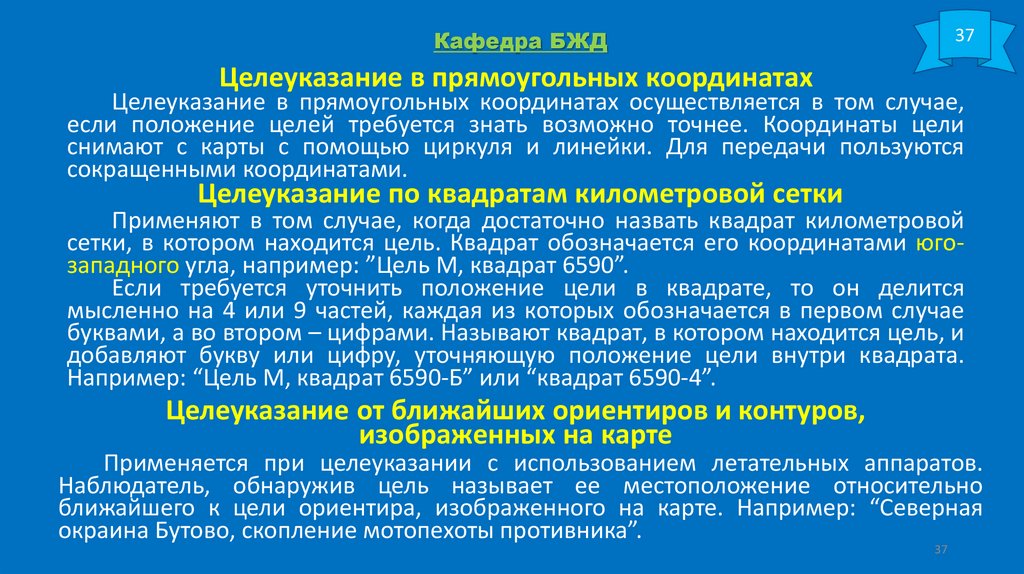

Целеуказание в прямоугольных координатах
Целеуказание в прямоугольных координатах осуществляется в том случае,
если положение целей требуется знать возможно точнее. Координаты цели
снимают с карты с помощью циркуля и линейки. Для передачи пользуются
сокращенными координатами.
Целеуказание по квадратам километровой сетки
Применяют в том случае, когда достаточно назвать квадрат километровой
сетки, в котором находится цель. Квадрат обозначается его координатами югозападного угла, например: ”Цель М, квадрат 6590”.
Если требуется уточнить положение цели в квадрате, то он делится
мысленно на 4 или 9 частей, каждая из которых обозначается в первом случае
буквами, а во втором – цифрами. Называют квадрат, в котором находится цель, и
добавляют букву или цифру, уточняющую положение цели внутри квадрата.
Например: “Цель М, квадрат 6590-Б” или “квадрат 6590-4”.
Целеуказание от ближайших ориентиров и контуров,
изображенных на карте
Применяется при целеуказании с использованием летательных аппаратов.
Наблюдатель, обнаружив цель называет ее местоположение относительно
ближайшего к цели ориентира, изображенного на карте. Например: “Северная
окраина Бутово, скопление мотопехоты противника”.
37

38.

Кафедра БЖД
38

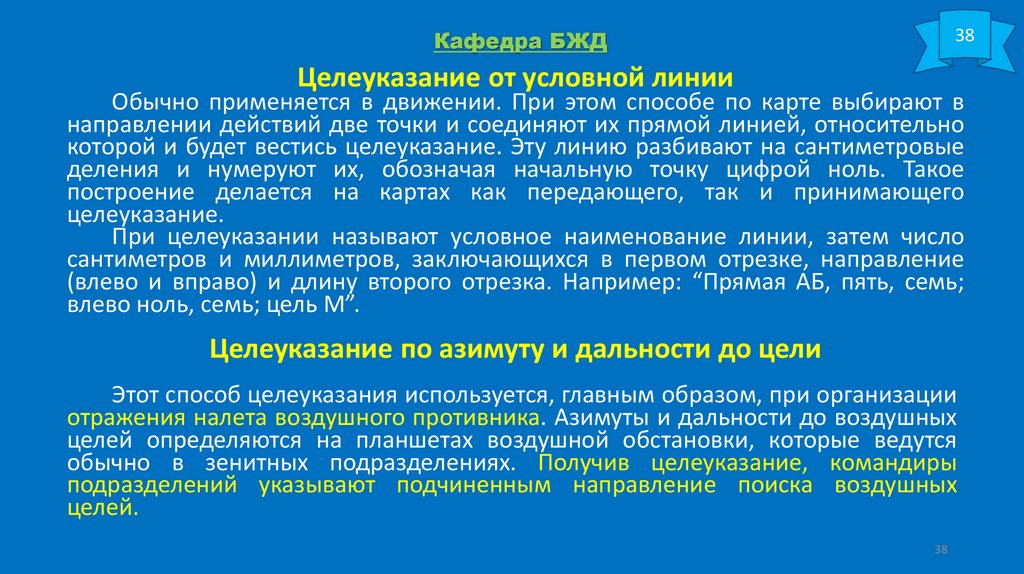

Целеуказание от условной линии
Обычно применяется в движении. При этом способе по карте выбирают в
направлении действий две точки и соединяют их прямой линией, относительно
которой и будет вестись целеуказание. Эту линию разбивают на сантиметровые
деления и нумеруют их, обозначая начальную точку цифрой ноль. Такое
построение делается на картах как передающего, так и принимающего
целеуказание.
При целеуказании называют условное наименование линии, затем число
сантиметров и миллиметров, заключающихся в первом отрезке, направление
(влево и вправо) и длину второго отрезка. Например: “Прямая АБ, пять, семь;
влево ноль, семь; цель М”.
Целеуказание по азимуту и дальности до цели
Этот способ целеуказания используется, главным образом, при организации
отражения налета воздушного противника. Азимуты и дальности до воздушных
целей определяются на планшетах воздушной обстановки, которые ведутся
обычно в зенитных подразделениях. Получив целеуказание, командиры
подразделений указывают подчиненным направление поиска воздушных
целей.
38

39.

Кафедра БЖД
3 учебный вопрос.
Основные правила ведения рабочей карты и
составление боевых графических
документов.
39

40.

Кафедра БЖД
40

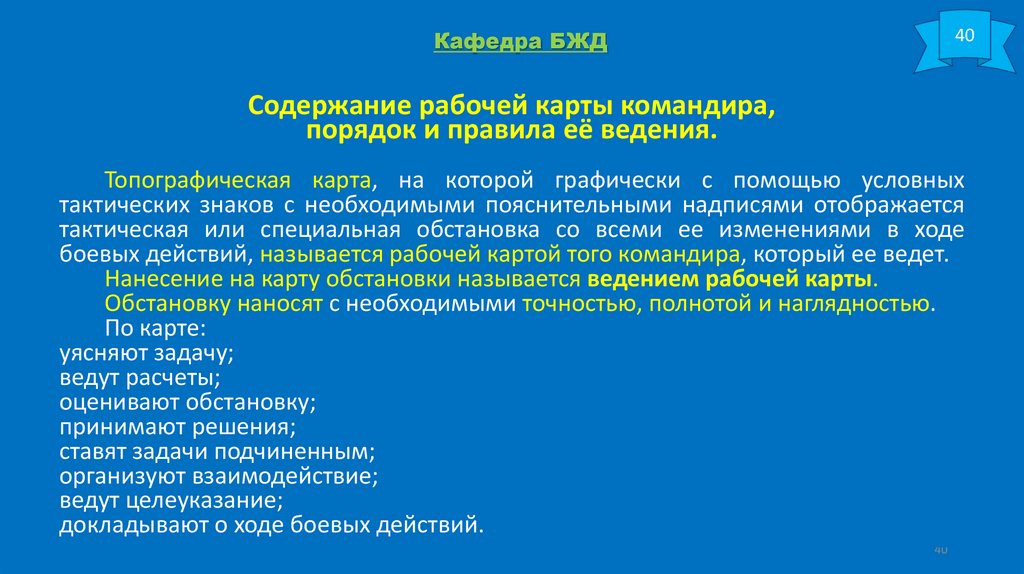

Содержание рабочей карты командира,
порядок и правила её ведения.
Топографическая карта, на которой графически с помощью условных
тактических знаков с необходимыми пояснительными надписями отображается
тактическая или специальная обстановка со всеми ее изменениями в ходе
боевых действий, называется рабочей картой того командира, который ее ведет.
Нанесение на карту обстановки называется ведением рабочей карты.
Обстановку наносят с необходимыми точностью, полнотой и наглядностью.
По карте:
уясняют задачу;
ведут расчеты;
оценивают обстановку;
принимают решения;
ставят задачи подчиненным;
организуют взаимодействие;
ведут целеуказание;
докладывают о ходе боевых действий.
40

41.

Кафедра БЖД
41

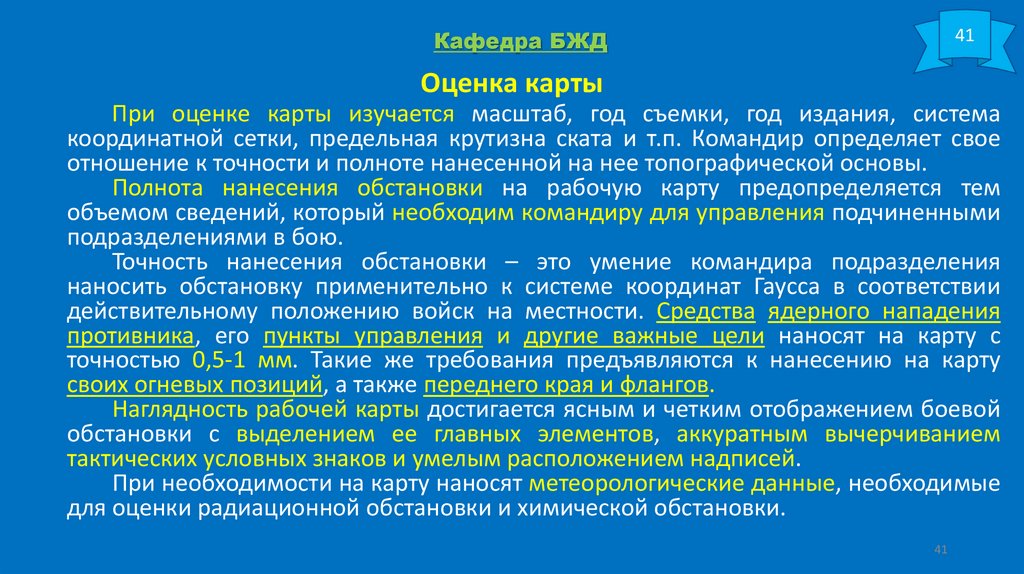

Оценка карты
При оценке карты изучается масштаб, год съемки, год издания, система
координатной сетки, предельная крутизна ската и т.п. Командир определяет свое
отношение к точности и полноте нанесенной на нее топографической основы.
Полнота нанесения обстановки на рабочую карту предопределяется тем
объемом сведений, который необходим командиру для управления подчиненными
подразделениями в бою.
Точность нанесения обстановки – это умение командира подразделения
наносить обстановку применительно к системе координат Гаусса в соответствии
действительному положению войск на местности. Средства ядерного нападения
противника, его пункты управления и другие важные цели наносят на карту с
точностью 0,5-1 мм. Такие же требования предъявляются к нанесению на карту
своих огневых позиций, а также переднего края и флангов.
Наглядность рабочей карты достигается ясным и четким отображением боевой
обстановки с выделением ее главных элементов, аккуратным вычерчиванием
тактических условных знаков и умелым расположением надписей.
При необходимости на карту наносят метеорологические данные, необходимые
для оценки радиационной обстановки и химической обстановки.
41

42.

Кафедра БЖД
42

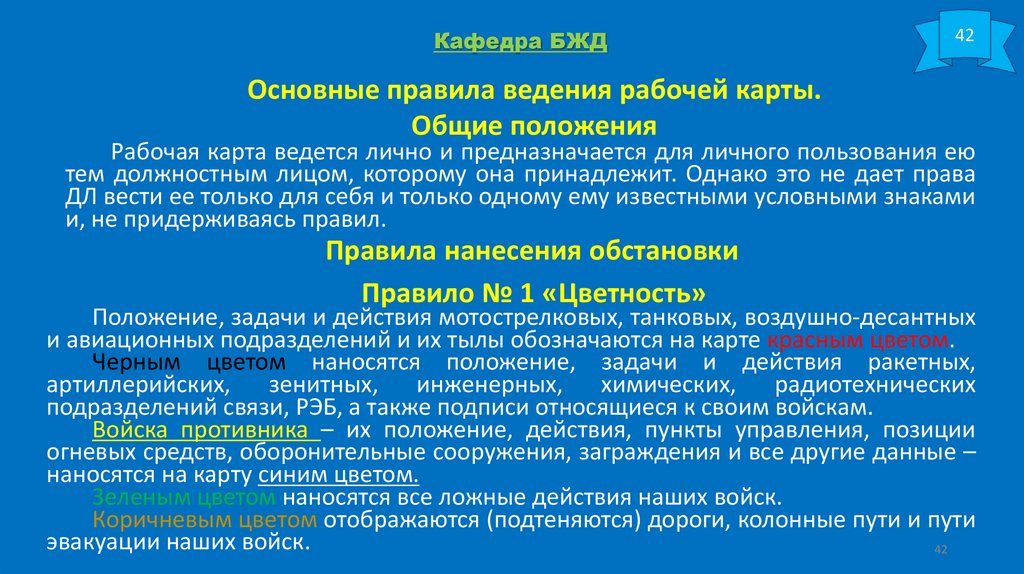

Основные правила ведения рабочей карты.
Общие положения
Рабочая карта ведется лично и предназначается для личного пользования ею
тем должностным лицом, которому она принадлежит. Однако это не дает права
ДЛ вести ее только для себя и только одному ему известными условными знаками
и, не придерживаясь правил.
Правила нанесения обстановки
Правило № 1 «Цветность»
Положение, задачи и действия мотострелковых, танковых, воздушно-десантных
и авиационных подразделений и их тылы обозначаются на карте красным цветом.
Черным цветом наносятся положение, задачи и действия ракетных,
артиллерийских, зенитных, инженерных, химических, радиотехнических
подразделений связи, РЭБ, а также подписи относящиеся к своим войскам.
Войска противника – их положение, действия, пункты управления, позиции
огневых средств, оборонительные сооружения, заграждения и все другие данные –
наносятся на карту синим цветом.
Зеленым цветом наносятся все ложные действия наших войск.
Коричневым цветом отображаются (подтеняются) дороги, колонные пути и пути
эвакуации наших войск.
42

43.

Кафедра БЖД
43

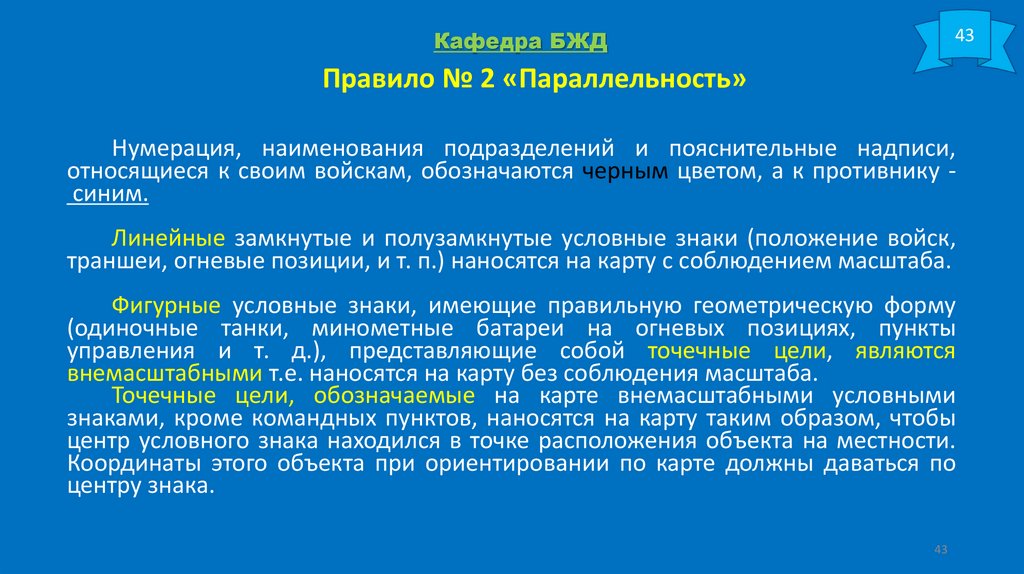

Правило № 2 «Параллельность»
Нумерация, наименования подразделений и пояснительные надписи,
относящиеся к своим войскам, обозначаются черным цветом, а к противнику синим.
Линейные замкнутые и полузамкнутые условные знаки (положение войск,
траншеи, огневые позиции, и т. п.) наносятся на карту с соблюдением масштаба.
Фигурные условные знаки, имеющие правильную геометрическую форму
(одиночные танки, минометные батареи на огневых позициях, пункты
управления и т. д.), представляющие собой точечные цели, являются
внемасштабными т.е. наносятся на карту без соблюдения масштаба.
Точечные цели, обозначаемые на карте внемасштабными условными
знаками, кроме командных пунктов, наносятся на карту таким образом, чтобы
центр условного знака находился в точке расположения объекта на местности.
Координаты этого объекта при ориентировании по карте должны даваться по
центру знака.
43

44.

Кафедра БЖД
44

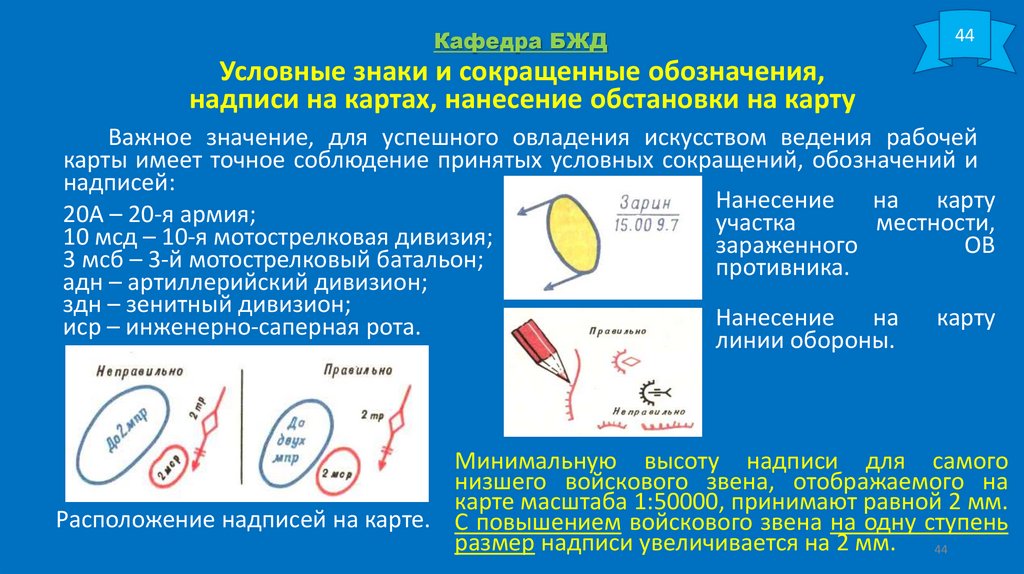

Условные знаки и сокращенные обозначения,
надписи на картах, нанесение обстановки на карту
Важное значение, для успешного овладения искусством ведения рабочей
карты имеет точное соблюдение принятых условных сокращений, обозначений и
надписей:
Нанесение на карту
20А – 20-я армия;
участка
местности,
10 мсд – 10-я мотострелковая дивизия;
зараженного
ОВ
3 мсб – 3-й мотострелковый батальон;
противника.
адн – артиллерийский дивизион;
здн – зенитный дивизион;
Нанесение на карту
иср – инженерно-саперная рота.
линии обороны.
Минимальную высоту надписи для самого
низшего войскового звена, отображаемого на
карте масштаба 1:50000, принимают равной 2 мм.
Расположение надписей на карте. С повышением войскового звена на одну ступень
размер надписи увеличивается на 2 мм. 44

45.

Кафедра БЖД
45

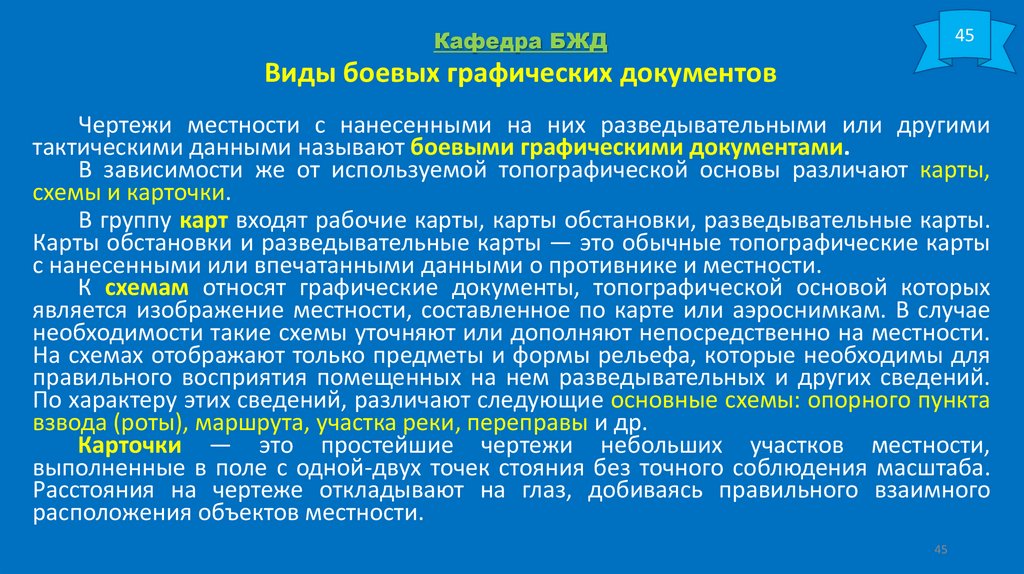

Виды боевых графических документов
Чертежи местности с нанесенными на них разведывательными или другими
тактическими данными называют боевыми графическими документами.
В зависимости же от используемой топографической основы различают карты,
схемы и карточки.
В группу карт входят рабочие карты, карты обстановки, разведывательные карты.
Карты обстановки и разведывательные карты — это обычные топографические карты
с нанесенными или впечатанными данными о противнике и местности.
К схемам относят графические документы, топографической основой которых
является изображение местности, составленное по карте или аэроснимкам. В случае
необходимости такие схемы уточняют или дополняют непосредственно на местности.
На схемах отображают только предметы и формы рельефа, которые необходимы для
правильного восприятия помещенных на нем разведывательных и других сведений.
По характеру этих сведений, различают следующие основные схемы: опорного пункта
взвода (роты), маршрута, участка реки, переправы и др.
Карточки — это простейшие чертежи небольших участков местности,
выполненные в поле с одной-двух точек стояния без точного соблюдения масштаба.
Расстояния на чертеже откладывают на глаз, добиваясь правильного взаимного
расположения объектов местности.
45

46.

Кафедра БЖД

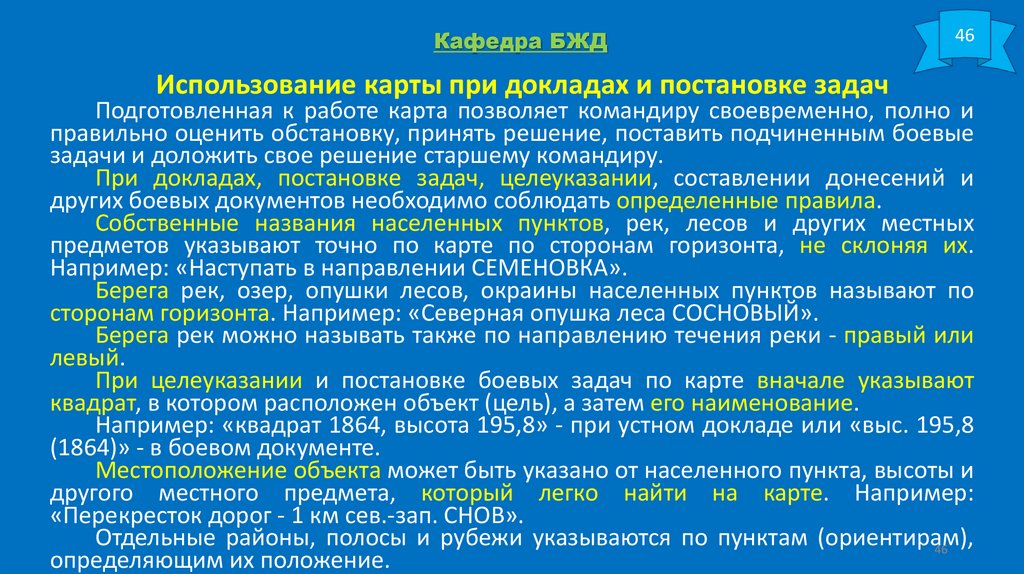

Использование карты при докладах и постановке задач
46
Подготовленная к работе карта позволяет командиру своевременно, полно и
правильно оценить обстановку, принять решение, поставить подчиненным боевые
задачи и доложить свое решение старшему командиру.
При докладах, постановке задач, целеуказании, составлении донесений и
других боевых документов необходимо соблюдать определенные правила.
Собственные названия населенных пунктов, рек, лесов и других местных
предметов указывают точно по карте по сторонам горизонта, не склоняя их.
Например: «Наступать в направлении СЕМЕНОВКА».
Берега рек, озер, опушки лесов, окраины населенных пунктов называют по
сторонам горизонта. Например: «Северная опушка леса СОСНОВЫЙ».
Берега рек можно называть также по направлению течения реки - правый или
левый.
При целеуказании и постановке боевых задач по карте вначале указывают
квадрат, в котором расположен объект (цель), а затем его наименование.
Например: «квадрат 1864, высота 195,8» - при устном докладе или «выс. 195,8
(1864)» - в боевом документе.
Местоположение объекта может быть указано от населенного пункта, высоты и
другого местного предмета, который легко найти на карте. Например:
«Перекресток дорог - 1 км сев.-зап. СНОВ».
Отдельные районы, полосы и рубежи указываются по пунктам (ориентирам),
46
определяющим их положение.
