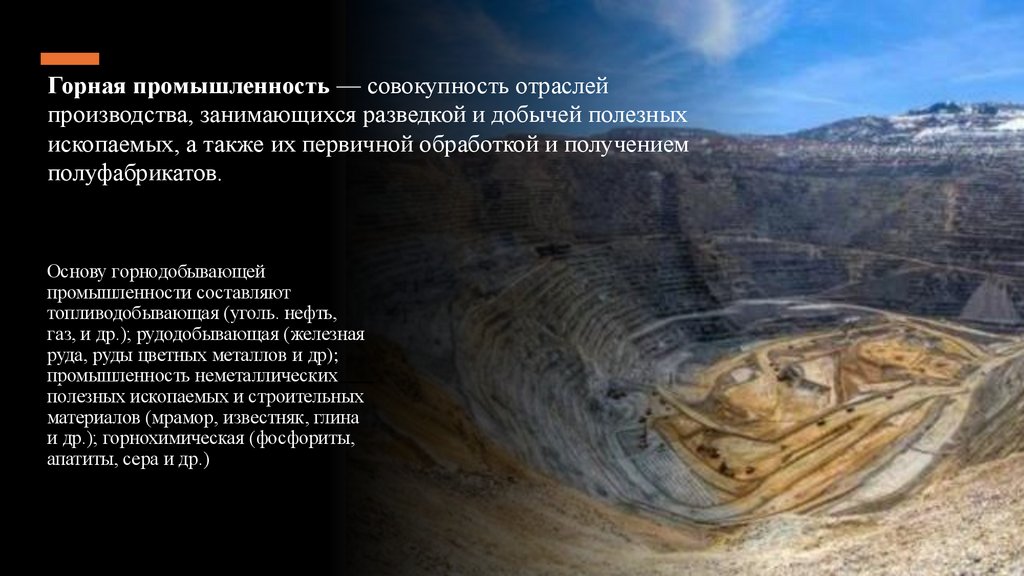

Горная промышленность

1.

Горная промышленность — совокупность отраслей
производства, занимающихся разведкой и добычей полезных
ископаемых, а также их первичной обработкой и получением
полуфабрикатов.
Основу горнодобывающей
промышленности составляют
топливодобывающая (уголь. нефть,
газ, и др.); рудодобывающая (железная
руда, руды цветных металлов и др);
промышленность неметаллических
полезных ископаемых и строительных
материалов (мрамор, известняк, глина
и др.); горнохимическая (фосфориты,
апатиты, сера и др.)

2.

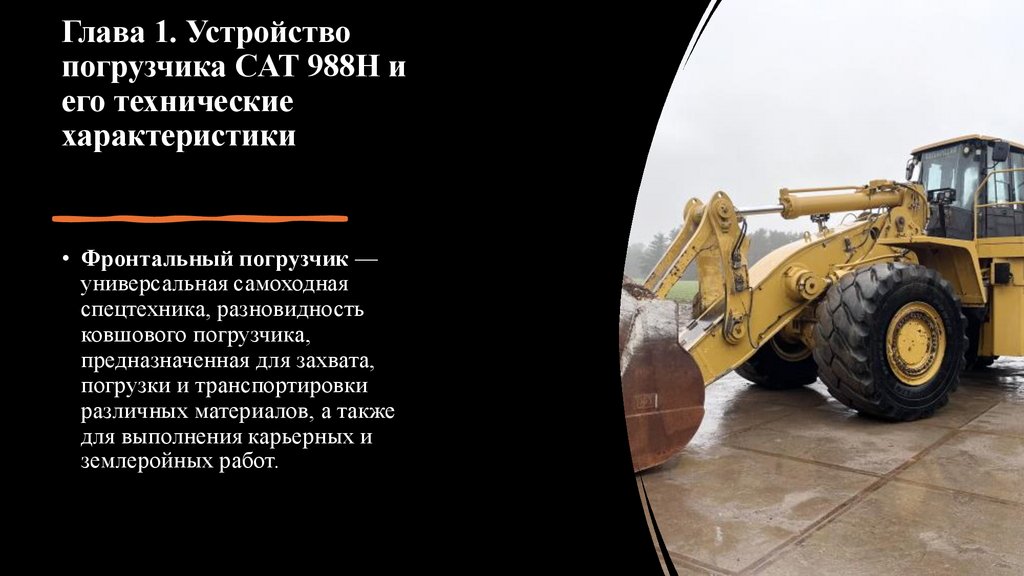

Глава 1. Устройство
погрузчика CAT 988H и
его технические
характеристики
• Фронтальный погрузчик —
универсальная самоходная
спецтехника, разновидность
ковшового погрузчика,
предназначенная для захвата,
погрузки и транспортировки
различных материалов, а также
для выполнения карьерных и
землеройных работ.

3.

Устройство и технические характеристики

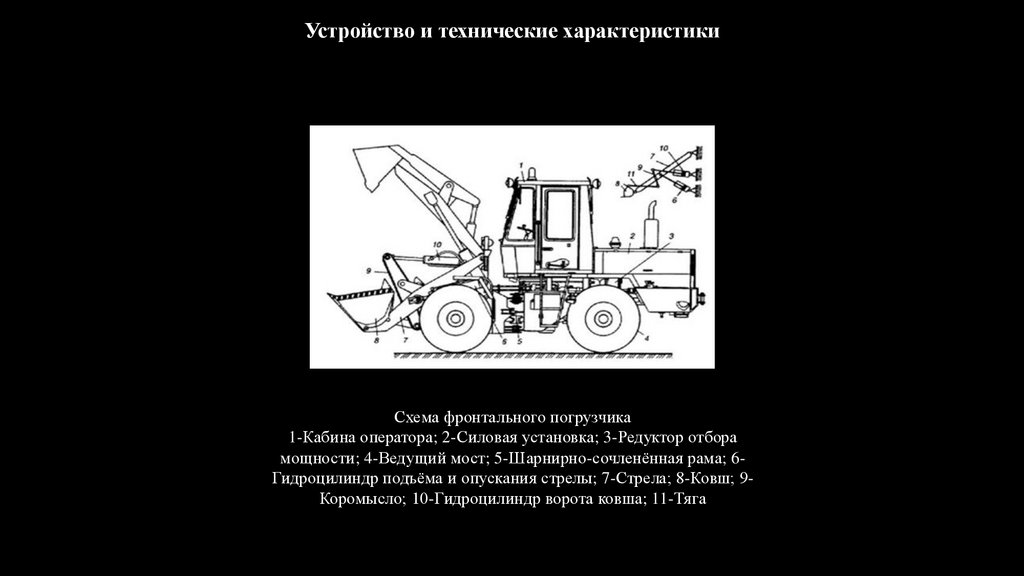

Схема фронтального погрузчика
1-Кабина оператора; 2-Силовая установка; 3-Редуктор отбора
мощности; 4-Ведущий мост; 5-Шарнирно-сочленённая рама; 6Гидроцилиндр подъёма и опускания стрелы; 7-Стрела; 8-Ковш; 9Коромысло; 10-Гидроцилиндр ворота ковша; 11-Тяга

4.

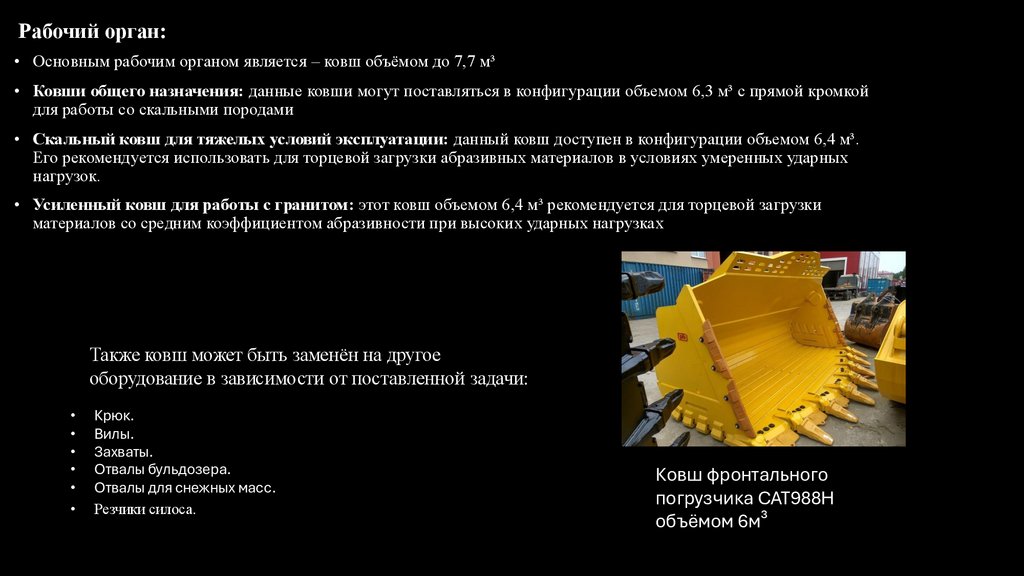

Рабочий орган:
• Основным рабочим органом является – ковш объёмом до 7,7 м³
• Ковши общего назначения: данные ковши могут поставляться в конфигурации объемом 6,3 м³ с прямой кромкой
для работы со скальными породами
• Скальный ковш для тяжелых условий эксплуатации: данный ковш доступен в конфигурации объемом 6,4 м³.
Его рекомендуется использовать для торцевой загрузки абразивных материалов в условиях умеренных ударных
нагрузок.
• Усиленный ковш для работы с гранитом: этот ковш объемом 6,4 м³ рекомендуется для торцевой загрузки
материалов со средним коэффициентом абразивности при высоких ударных нагрузках
Также ковш может быть заменён на другое
оборудование в зависимости от поставленной задачи:
Крюк.
Вилы.
Захваты.
Отвалы бульдозера.
Отвалы для снежных масс.
Резчики силоса.
Ковш фронтального
погрузчика CAT988H
объёмом 6м³

5.

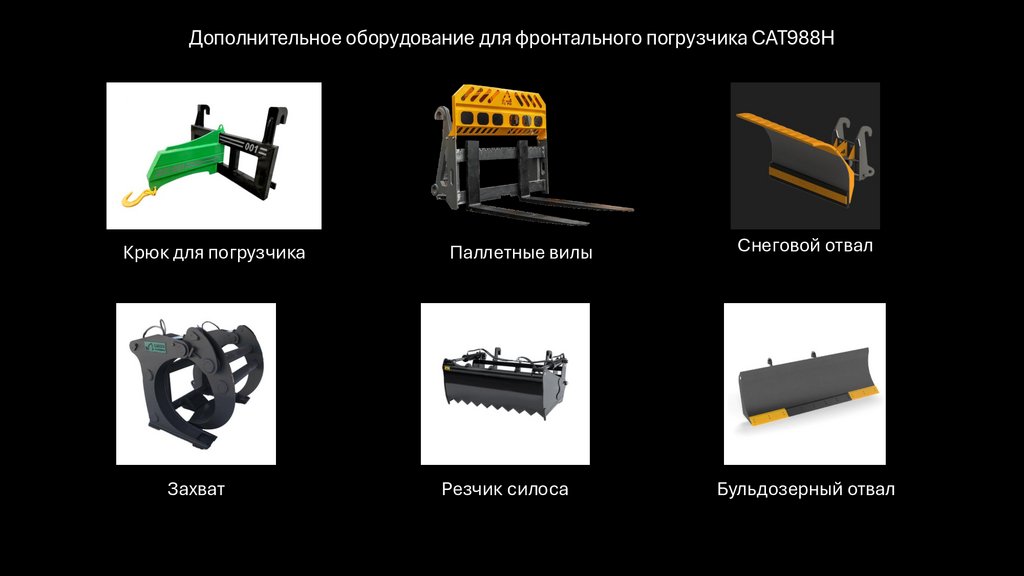

Дополнительное оборудование для фронтального погрузчика CAT988H
Крюк для погрузчика
Захват
Паллетные вилы
Резчик силоса
Снеговой отвал
Бульдозерный отвал

6.

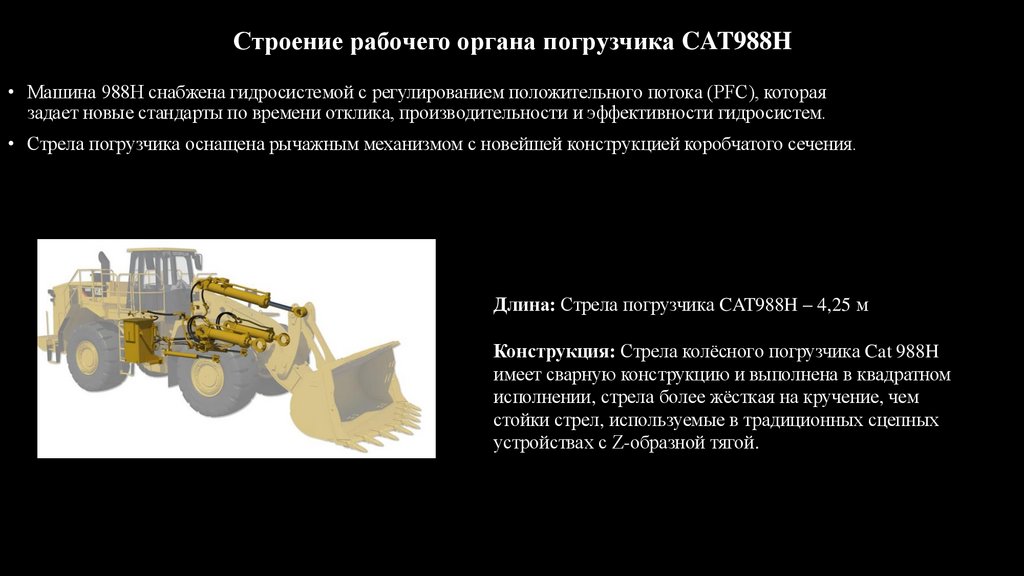

Строение рабочего органа погрузчика CAT988H
• Машина 988H снабжена гидросистемой с регулированием положительного потока (PFC), которая
задает новые стандарты по времени отклика, производительности и эффективности гидросистем.
• Стрела погрузчика оснащена рычажным механизмом с новейшей конструкцией коробчатого сечения.
Длина: Стрела погрузчика CAT988H – 4,25 м
Конструкция: Стрела колёсного погрузчика Cat 988H
имеет сварную конструкцию и выполнена в квадратном
исполнении, стрела более жёсткая на кручение, чем
стойки стрел, используемые в традиционных сцепных
устройствах с Z-образной тягой.

7.

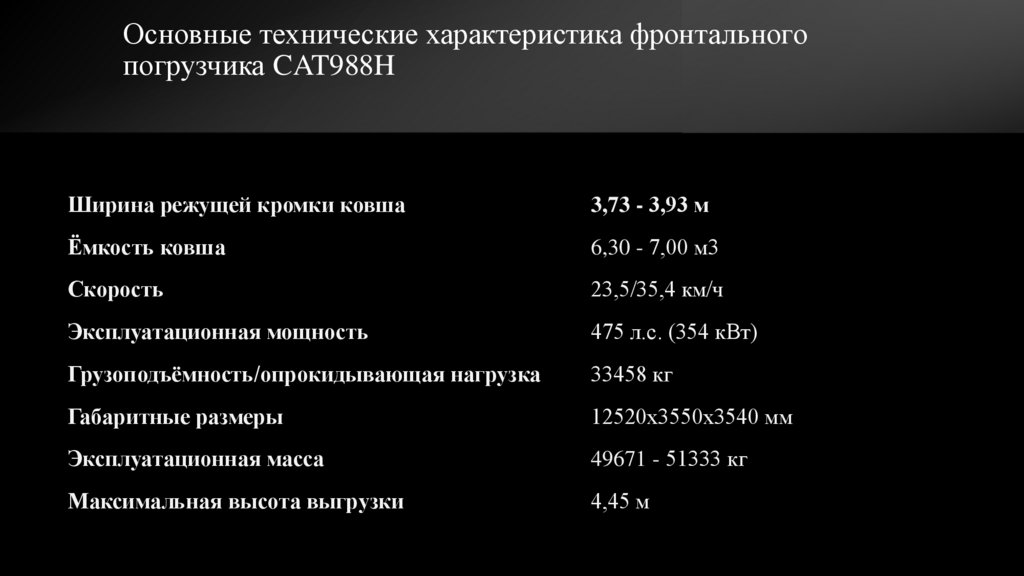

Основные технические характеристика фронтального
погрузчика CAT988H
Ширина режущей кромки ковша
3,73 - 3,93 м
Ёмкость ковша
6,30 - 7,00 м3
Скорость
23,5/35,4 км/ч
Эксплуатационная мощность
475 л.с. (354 кВт)
Грузоподъёмность/опрокидывающая нагрузка
33458 кг
Габаритные размеры
12520х3550х3540 мм
Эксплуатационная масса
49671 - 51333 кг
Максимальная высота выгрузки
4,45 м

8.

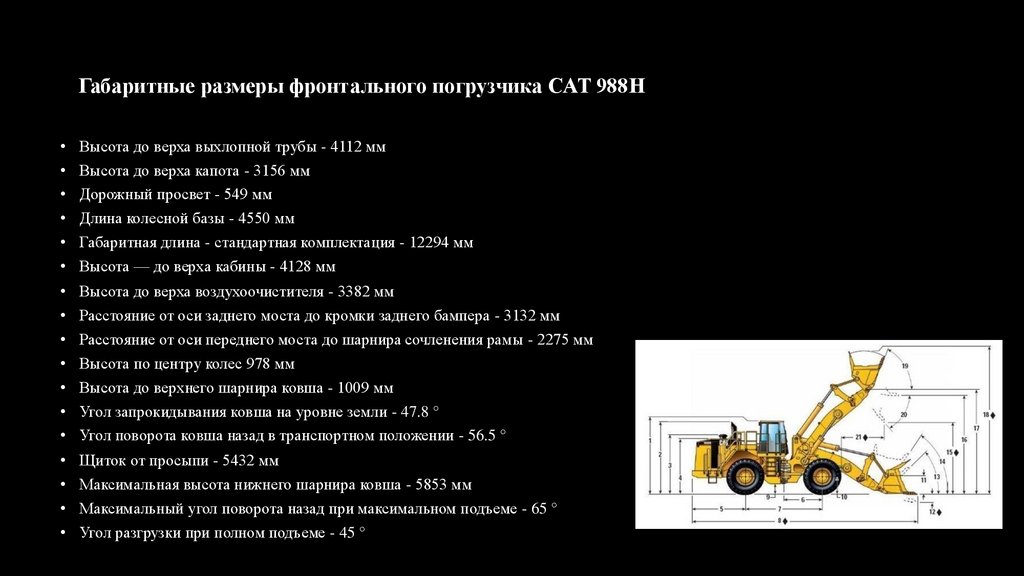

Габаритные размеры фронтального погрузчика CAT 988H
• Высота до верха выхлопной трубы - 4112 мм
• Высота до верха капота - 3156 мм
• Дорожный просвет - 549 мм
• Длина колесной базы - 4550 мм
• Габаритная длина - стандартная комплектация - 12294 мм
• Высота — до верха кабины - 4128 мм
• Высота до верха воздухоочистителя - 3382 мм
• Расстояние от оси заднего моста до кромки заднего бампера - 3132 мм
• Расстояние от оси переднего моста до шарнира сочленения рамы - 2275 мм
• Высота по центру колес 978 мм
• Высота до верхнего шарнира ковша - 1009 мм
• Угол запрокидывания ковша на уровне земли - 47.8 °
• Угол поворота ковша назад в транспортном положении - 56.5 °
• Щиток от просыпи - 5432 мм
• Максимальная высота нижнего шарнира ковша - 5853 мм
• Максимальный угол поворота назад при максимальном подъеме - 65 °
• Угол разгрузки при полном подъеме - 45 °

9.

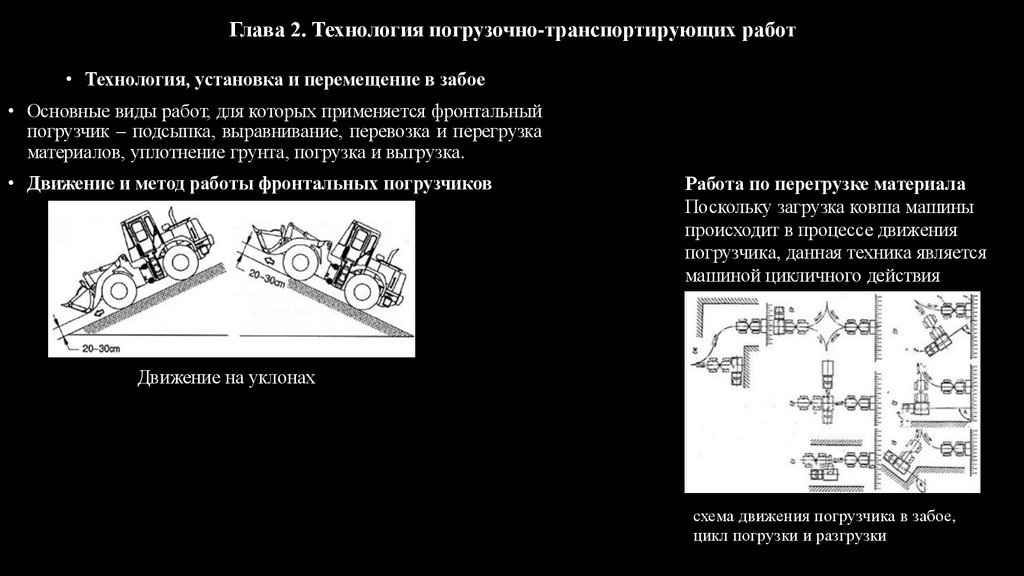

Глава 2. Технология погрузочно-транспортирующих работ
• Технология, установка и перемещение в забое
• Основные виды работ, для которых применяется фронтальный
погрузчик – подсыпка, выравнивание, перевозка и перегрузка
материалов, уплотнение грунта, погрузка и выгрузка.
• Движение и метод работы фронтальных погрузчиков
Работа по перегрузке материала
Поскольку загрузка ковша машины
происходит в процессе движения
погрузчика, данная техника является
машиной цикличного действия
Движение на уклонах
схема движения погрузчика в забое,
цикл погрузки и разгрузки

10.

Цикл работы одноковшового фронтального погрузчика
Рабочий процесс фронтального погрузчика, оборудованного ковшом, состоит из следующих операций:
o Перемещение погрузчика к месту набора материала с одновременным опусканием ковша.
o Внедрение ковша в материал напорным усилием машины.
o Подъём ковша со стрелой.
o Транспортировка материала к месту разгрузки.
o Разгрузка ковша опрокидыванием.
Существуют разные способы работы погрузчика на площадке:
Поворотный. Транспортное средство, которое заполняется
погрузчиком, или штабель отвала, куда отсыпается материал,
расположены так, что для работы машина должна поворачиваться на
некоторый угол.
Челночный. Забой или штабель и транспортное средство, или
приёмное устройство расположены так, что погрузчик при загрузке
движется прямолинейно.

11.

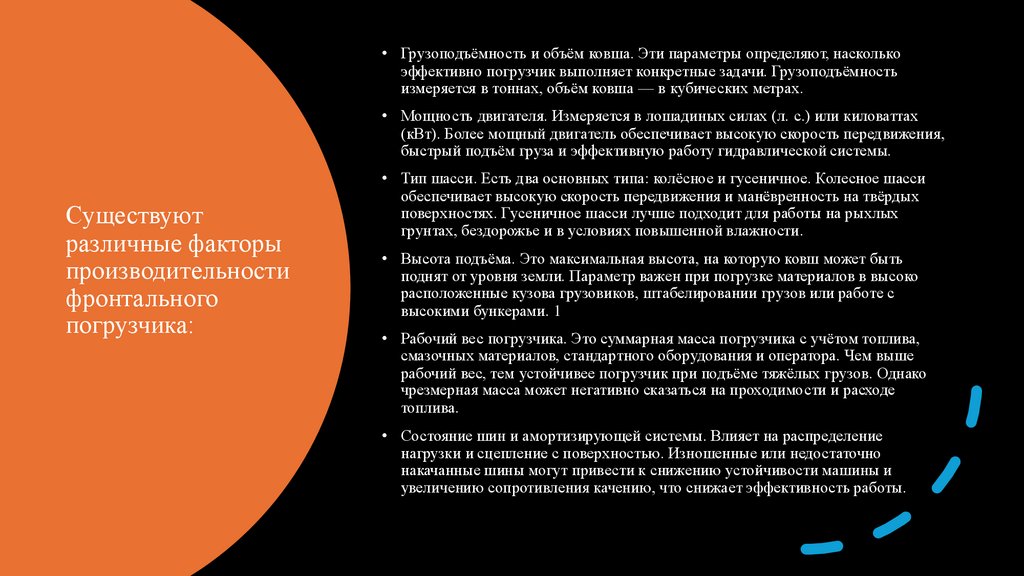

• Грузоподъёмность и объём ковша. Эти параметры определяют, насколько
эффективно погрузчик выполняет конкретные задачи. Грузоподъёмность
измеряется в тоннах, объём ковша — в кубических метрах.
• Мощность двигателя. Измеряется в лошадиных силах (л. с.) или киловаттах
(кВт). Более мощный двигатель обеспечивает высокую скорость передвижения,
быстрый подъём груза и эффективную работу гидравлической системы.
Существуют
различные факторы
производительности
фронтального
погрузчика:
• Тип шасси. Есть два основных типа: колёсное и гусеничное. Колесное шасси
обеспечивает высокую скорость передвижения и манёвренность на твёрдых
поверхностях. Гусеничное шасси лучше подходит для работы на рыхлых
грунтах, бездорожье и в условиях повышенной влажности.
• Высота подъёма. Это максимальная высота, на которую ковш может быть
поднят от уровня земли. Параметр важен при погрузке материалов в высоко
расположенные кузова грузовиков, штабелировании грузов или работе с
высокими бункерами. 1
• Рабочий вес погрузчика. Это суммарная масса погрузчика с учётом топлива,
смазочных материалов, стандартного оборудования и оператора. Чем выше
рабочий вес, тем устойчивее погрузчик при подъёме тяжёлых грузов. Однако
чрезмерная масса может негативно сказаться на проходимости и расходе
топлива.
• Состояние шин и амортизирующей системы. Влияет на распределение
нагрузки и сцепление с поверхностью. Изношенные или недостаточно
накачанные шины могут привести к снижению устойчивости машины и
увеличению сопротивления качению, что снижает эффективность работы.

12.

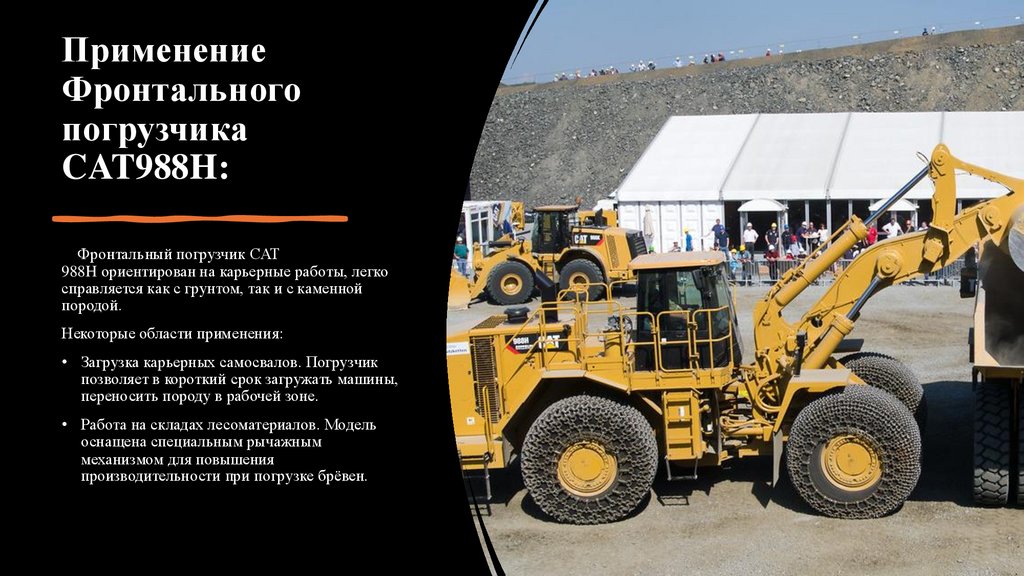

Применение
Фронтального
погрузчика
CAT988H:
Фронтальный погрузчик CAT
988H ориентирован на карьерные работы, легко
справляется как с грунтом, так и с каменной
породой.
Некоторые области применения:
• Загрузка карьерных самосвалов. Погрузчик
позволяет в короткий срок загружать машины,
переносить породу в рабочей зоне.
• Работа на складах лесоматериалов. Модель
оснащена специальным рычажным
механизмом для повышения
производительности при погрузке брёвен.

13.

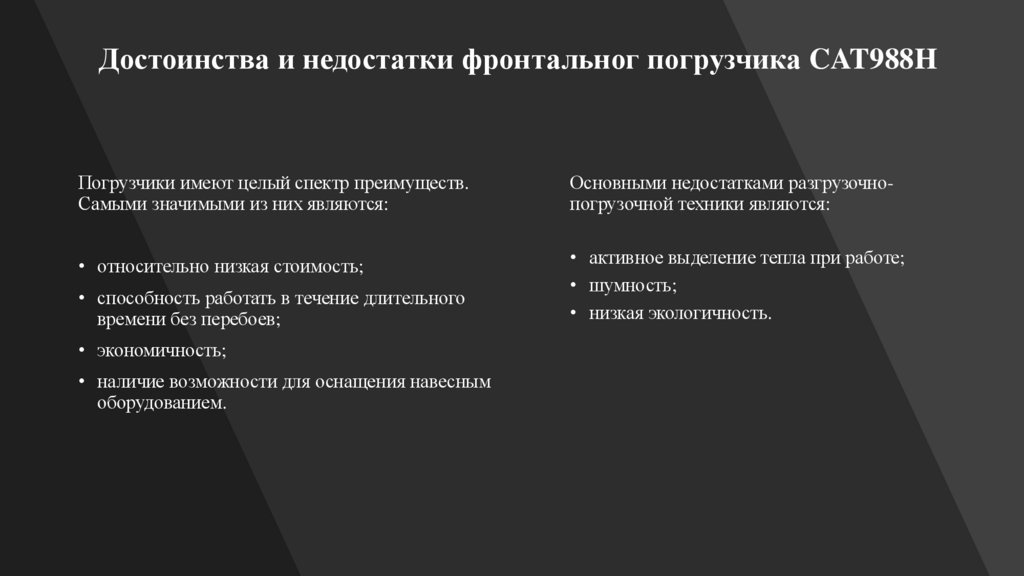

Достоинства и недостатки фронтальног погрузчика CAT988H
Погрузчики имеют целый спектр преимуществ.
Самыми значимыми из них являются:
Основными недостатками разгрузочнопогрузочной техники являются:
• относительно низкая стоимость;
• активное выделение тепла при работе;
• шумность;
• низкая экологичность.
• способность работать в течение длительного
времени без перебоев;
• экономичность;
• наличие возможности для оснащения навесным
оборудованием.

14.

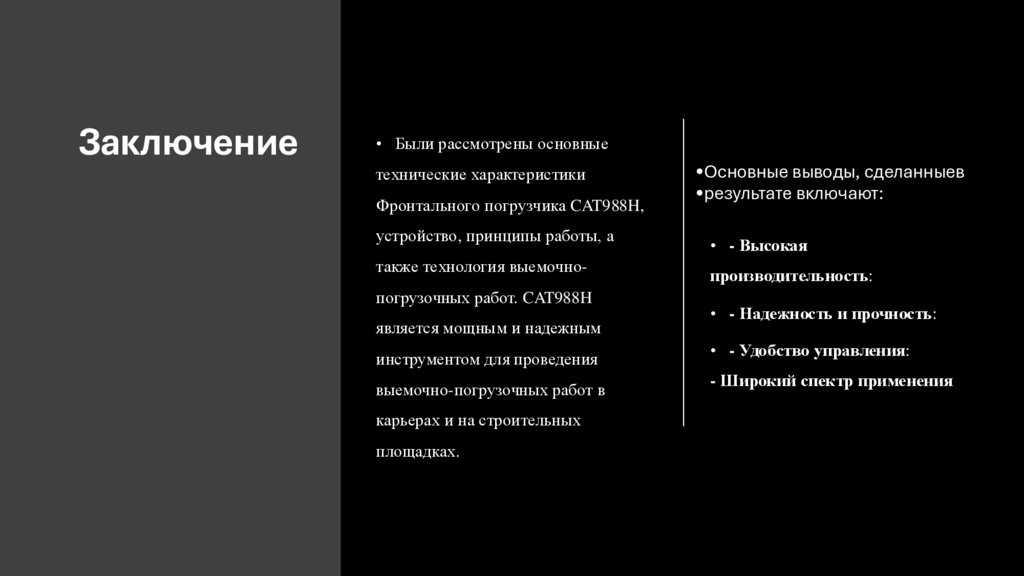

Заключение
• Были рассмотрены основные
технические характеристики
Фронтального погрузчика CAT988H,
устройство, принципы работы, а
также технология выемочнопогрузочных работ. CAT988H
является мощным и надежным
инструментом для проведения
выемочно-погрузочных работ в
карьерах и на строительных
площадках.
•Основные выводы, сделанныев
•результате включают:
• - Высокая
производительность:
• - Надежность и прочность:
• - Удобство управления:
- Широкий спектр применения
