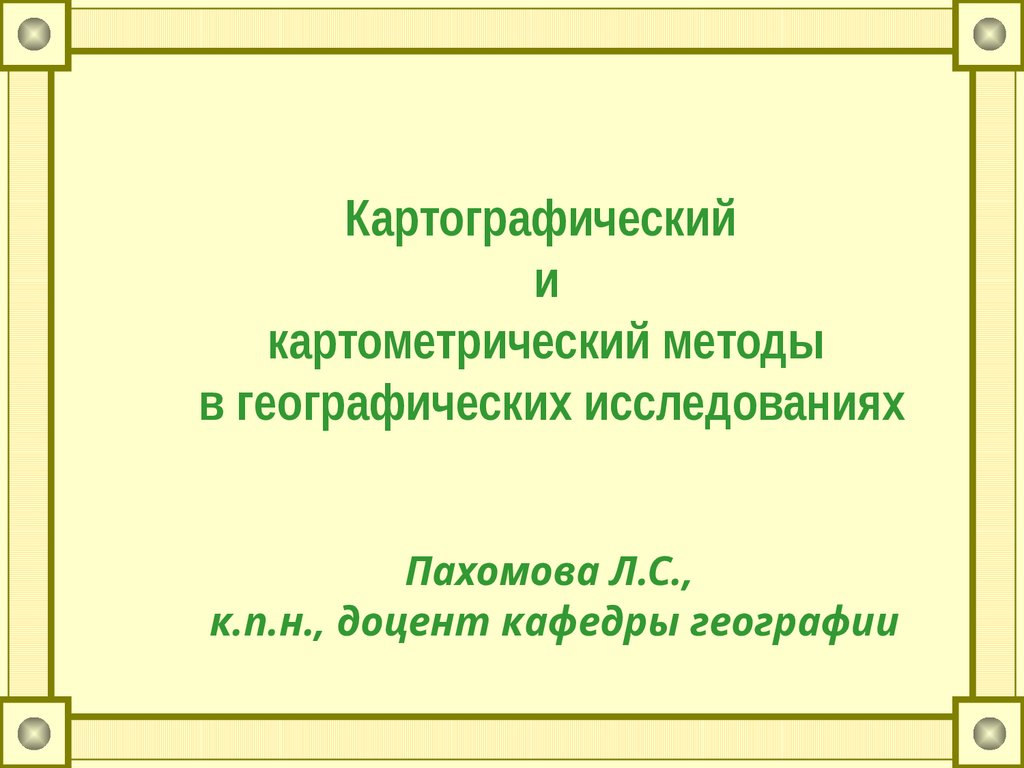

Картографический и картометрический методы в географических исследованиях

1.

Картографический
и
картометрический методы
в географических исследованиях
Пахомова Л.С.,
к.п.н., доцент кафедры географии

2.

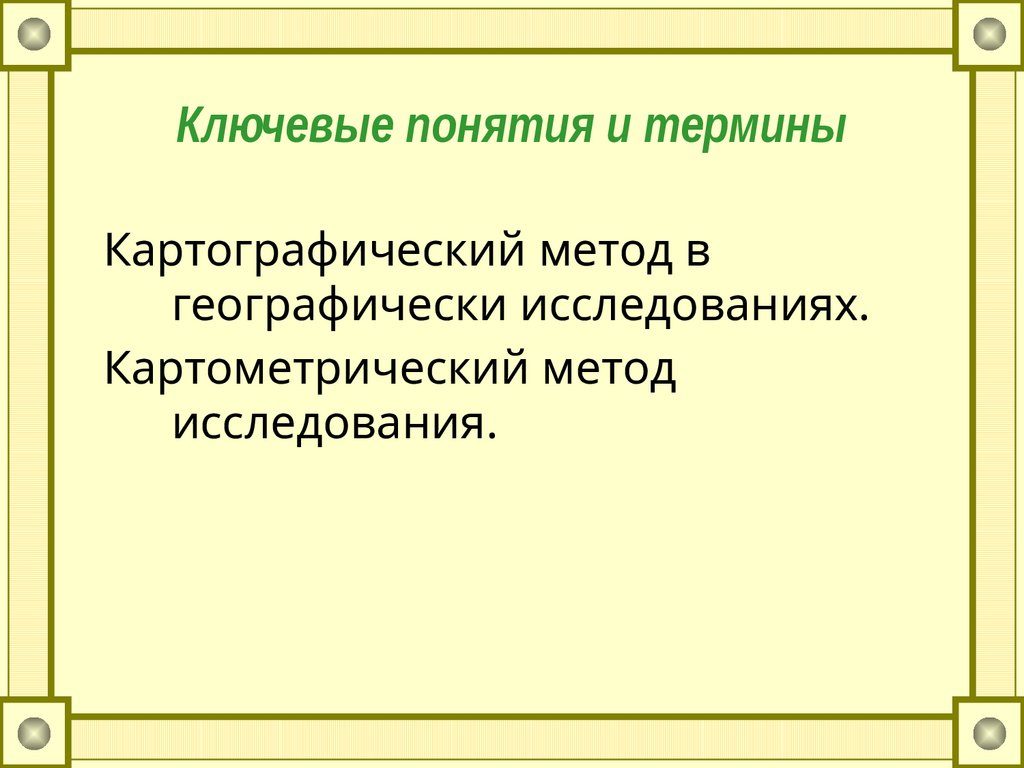

Ключевые понятия и термины
Картографический метод в
географически исследованиях.
Картометрический метод
исследования.

3.

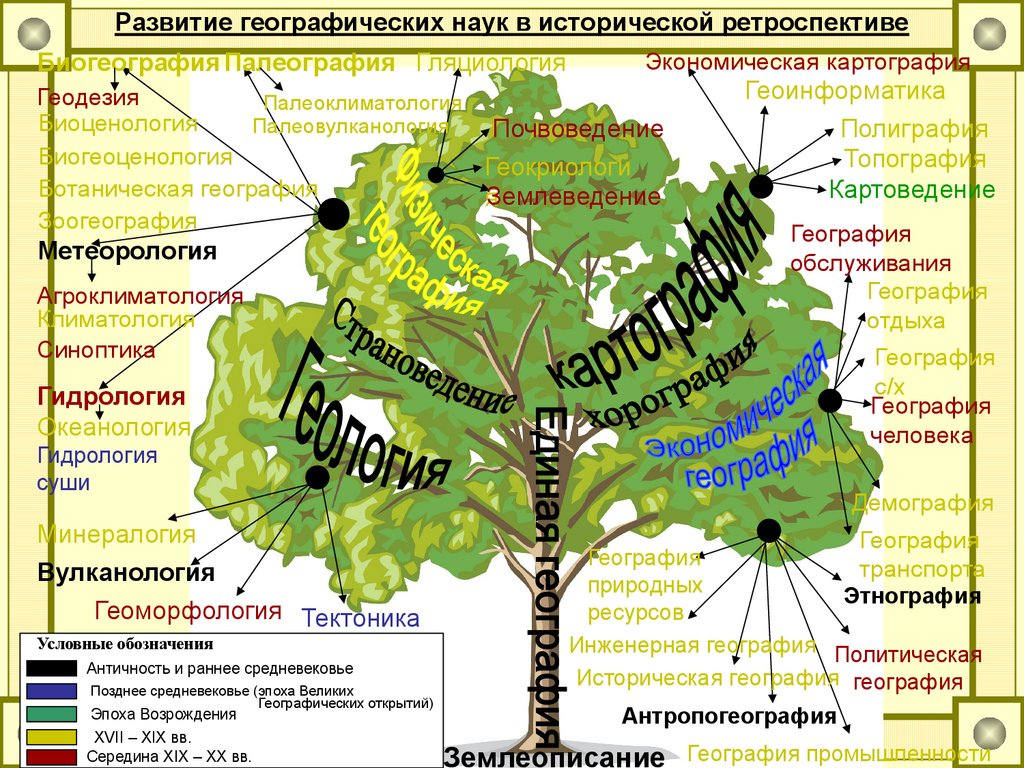

Развитие географических наук в исторической ретроспективе
Биогеография Палеография Гляциология
Экономическая картография
Геодезия
Палеоклиматология
Биоценология
Палеовулканология
Почвоведение
Биогеоценология
Геокриологи
Ботаническая география
яЗемлеведение
Зоогеография
Метеорология
Агроклиматология
Климатология
Синоптика
Геоинформатика
Полиграфия
Топография
Картоведение
География
обслуживания
География
отдыха
География
с/х
География
человека
Гидрология
Океанология
Гидрология
суши
Минералогия
Вулканология
Геоморфология Тектоника
Условные обозначения
Античность и раннее средневековье
Позднее средневековье (эпоха Великих
Географических открытий)
Эпоха Возрождения
XVII – XIX вв.
Середина XIX – XX вв.
Демография
География
География
транспорта
природных
Этнография
ресурсов
Инженерная география Политическая
Историческая география география
Антропогеография
Землеописание
География промышленности

4.

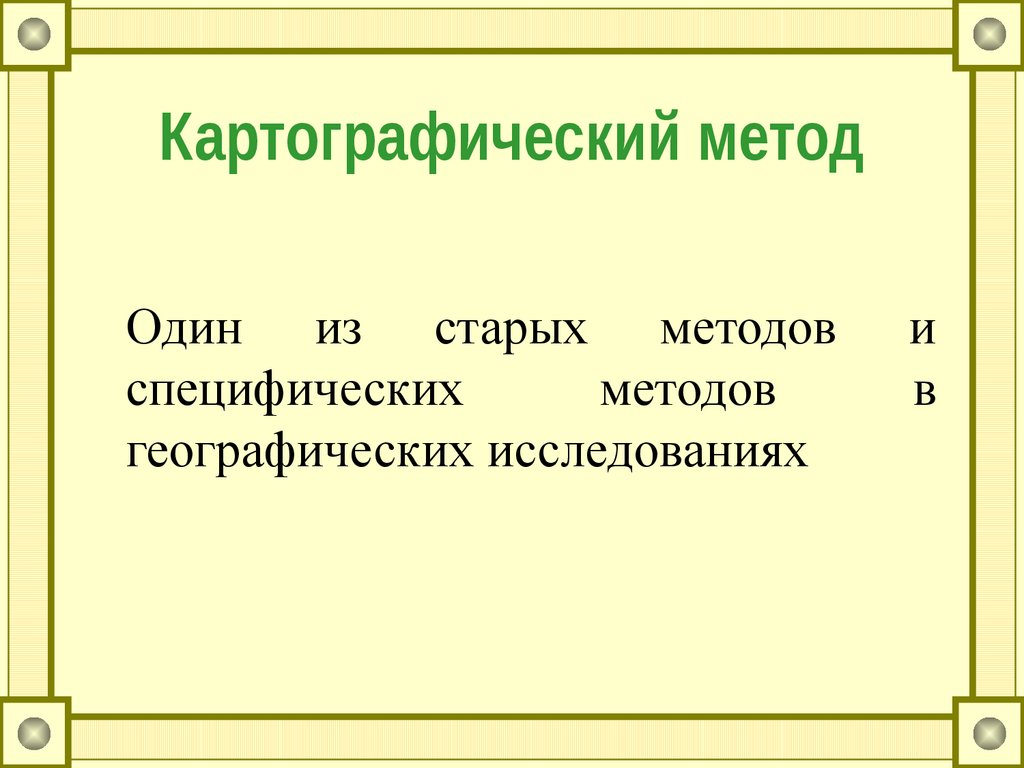

Картографический метод
Один из старых методов
специфических
методов
географических исследованиях
и
в

5.

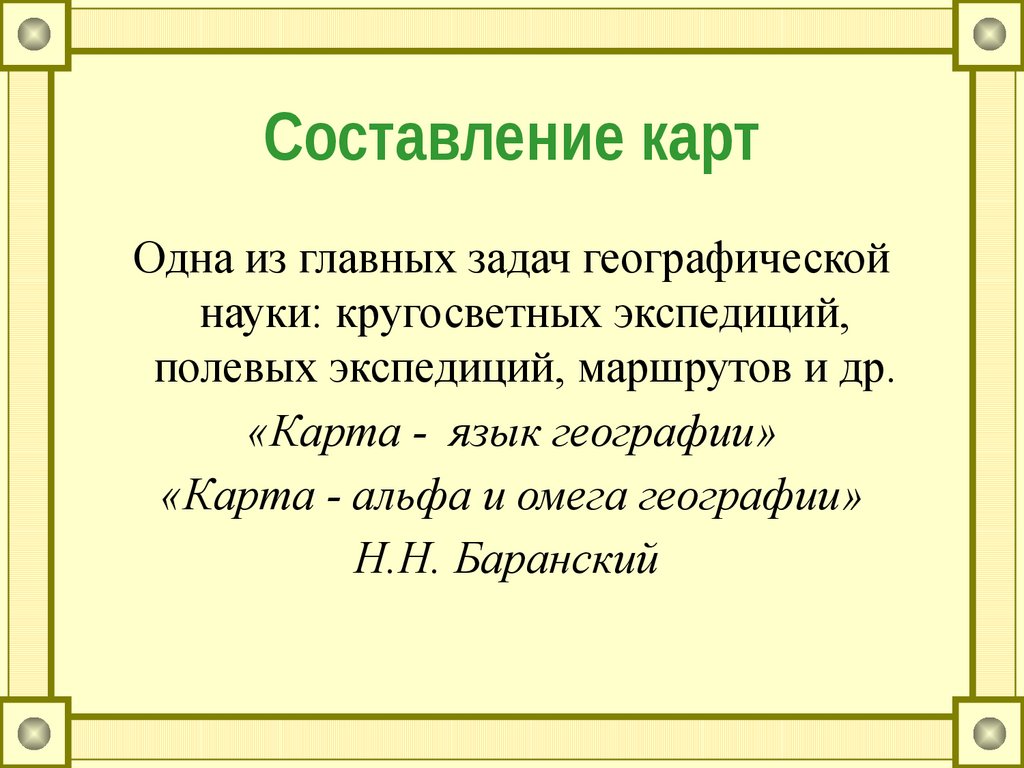

Составление карт
Одна из главных задач географической
науки: кругосветных экспедиций,
полевых экспедиций, маршрутов и др.
«Карта - язык географии»
«Карта - альфа и омега географии»
Н.Н. Баранский

6.

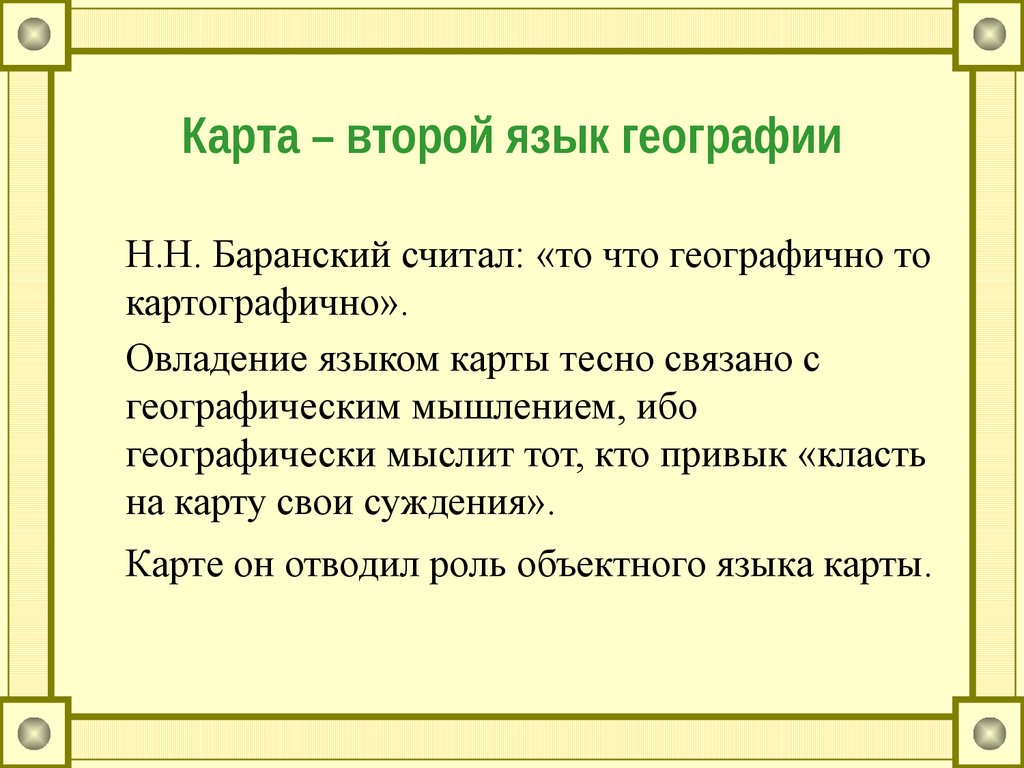

Карта – второй язык географии
Н.Н. Баранский считал: «то что географично то
картографично».
Овладение языком карты тесно связано с
географическим мышлением, ибо
географически мыслит тот, кто привык «класть
на карту свои суждения».
Карте он отводил роль объектного языка карты.

7.

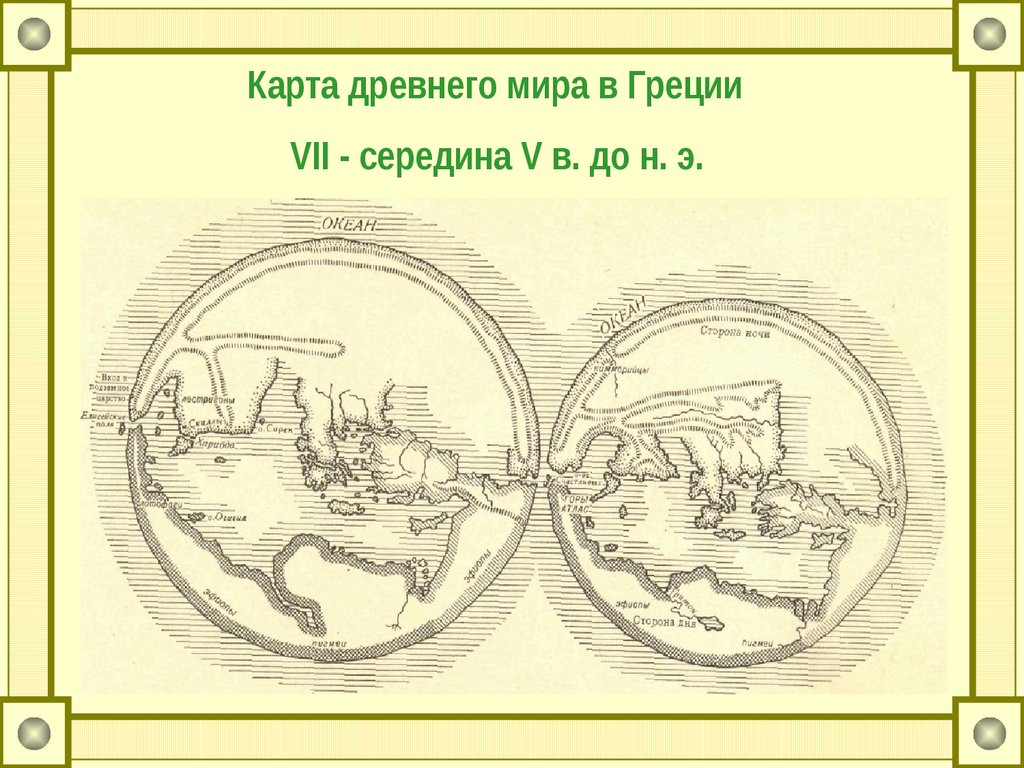

Карта древнего мира в Греции
VII - середина V в. до н. э.

8.

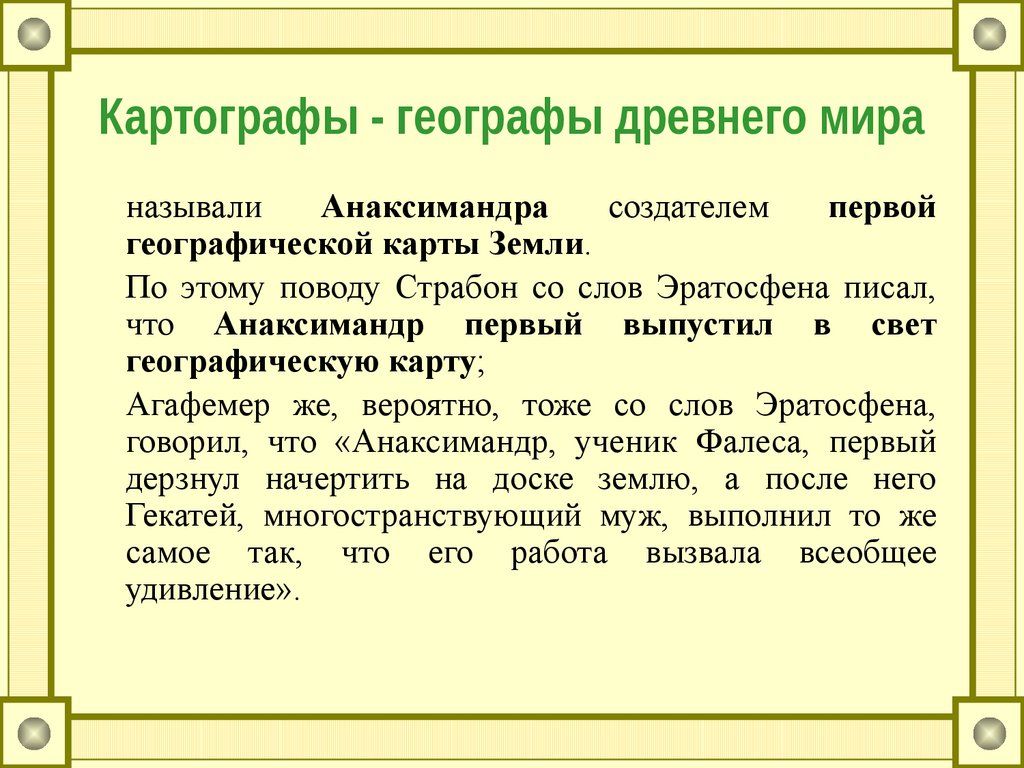

Картографы - географы древнего мира
называли
Анаксимандра
создателем
первой
географической карты Земли.
По этому поводу Страбон со слов Эратосфена писал,
что Анаксимандр первый выпустил в свет
географическую карту;
Агафемер же, вероятно, тоже со слов Эратосфена,
говорил, что «Анаксимандр, ученик Фалеса, первый
дерзнул начертить на доске землю, а после него
Гекатей, многостранствующий муж, выполнил то же
самое так, что его работа вызвала все­общее
удивление».

9.

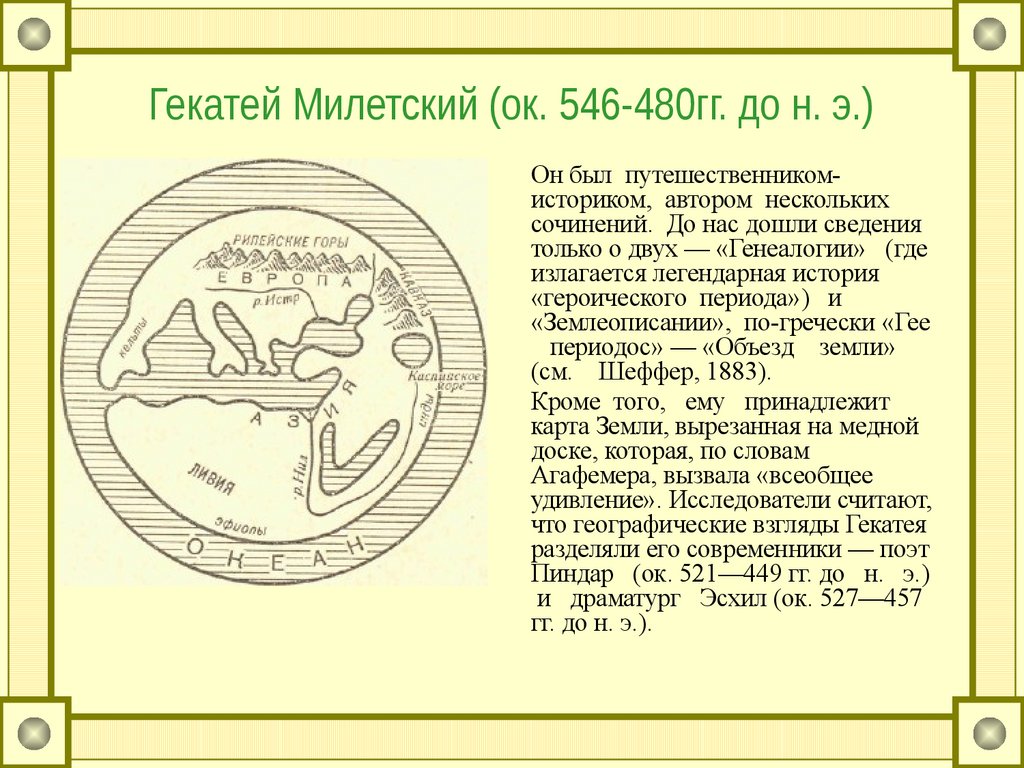

Гекатей Милетский (ок. 546-480гг. до н. э.)
Он был путешественникомисториком, автором нескольких
сочинений. До нас дошли сведения
только о двух — «Генеалогии» (где
излагается легендарная история
«героического периода») и
«Землеописании», по-гречески «Гее
периодос» — «Объезд земли»
(см. Шеффер, 1883).
Кроме того, ему принадлежит
карта Земли, вырезанная на медной
доске, которая, по словам
Агафемера, вызвала «всеобщее
удивление». Исследователи считают,
что географические взгляды Гекатея
разделяли его современники — поэт
Пиндар (ок. 521—449 гг. до н. э.)
и драматург Эсхил (ок. 527—457
гг. до н. э.).

10.

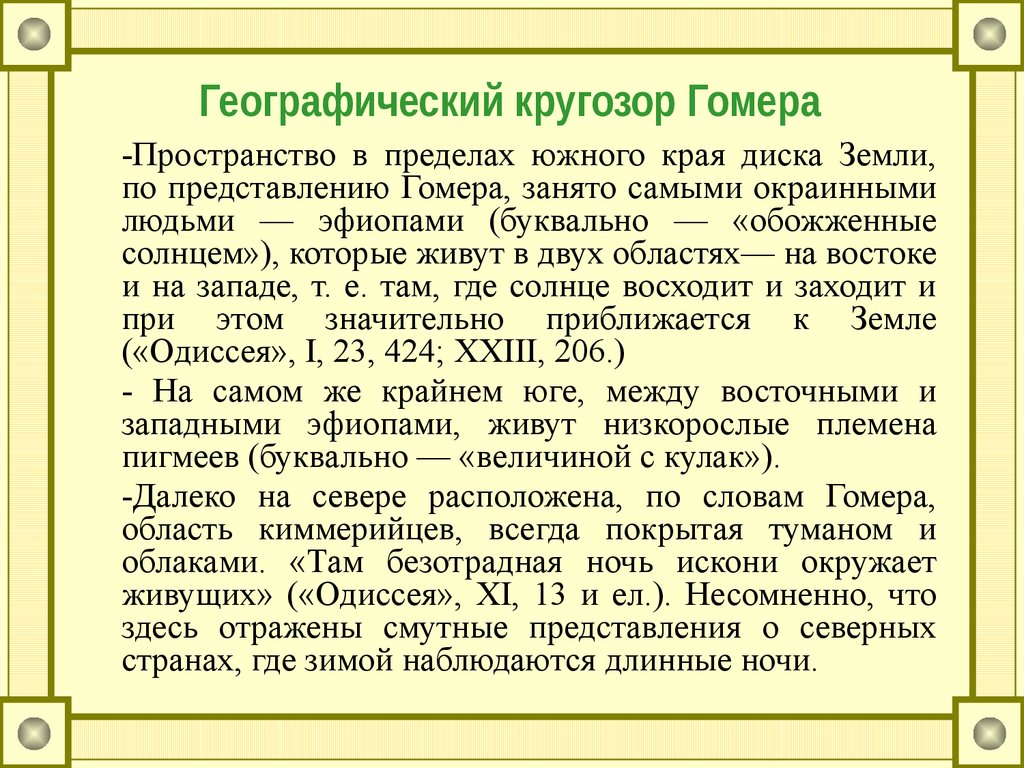

Географический кругозор Гомера
-Пространство в пределах южного края диска Земли,
по представлению Гомера, занято самыми окраинными
людьми — эфиопами (буквально — «обожженные
солнцем»), которые живут в двух областях— на востоке
и на западе, т. е. там, где солнце восходит и заходит и
при этом значительно приближается к Земле
(«Одиссея», I, 23, 424; XXIII, 206.)
- На самом же крайнем юге, между восточными и
западными эфиопами, живут низкорослые племена
пигмеев (буквально — «величиной с кулак»).
-Далеко на севере расположена, по словам Гомера,
область киммерийцев, всегда покрытая туманом и
облаками. «Там безотрадная ночь искони окружает
живущих» («Одиссея», XI, 13 и ел.). Несомненно, что
здесь отражены смутные представления о северных
странах, где зимой наблюдаются длинные ночи.

11.

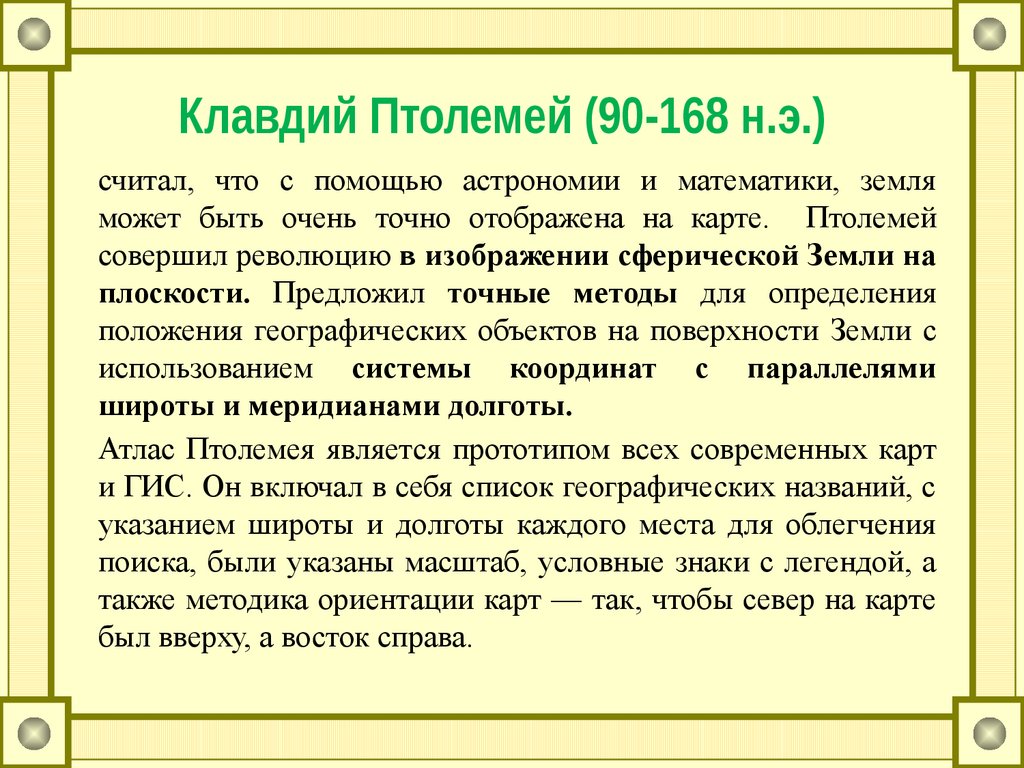

Клавдий Птолемей (90-168 н.э.)
считал, что с помощью астрономии и математики, земля
может быть очень точно отображена на карте. Птолемей
совершил революцию в изображении сферической Земли на
плоскости. Предложил точные методы для определения
положения географических объектов на поверхности Земли с
использованием системы координат с параллелями
широты и меридианами долготы.
Атлас Птолемея является прототипом всех современных карт
и ГИС. Он включал в себя список географических названий, с
указанием широты и долготы каждого места для облегчения
поиска, были указаны масштаб, условные знаки с легендой, а
также методика ориентации карт — так, чтобы север на карте
был вверху, а восток справа.

12.

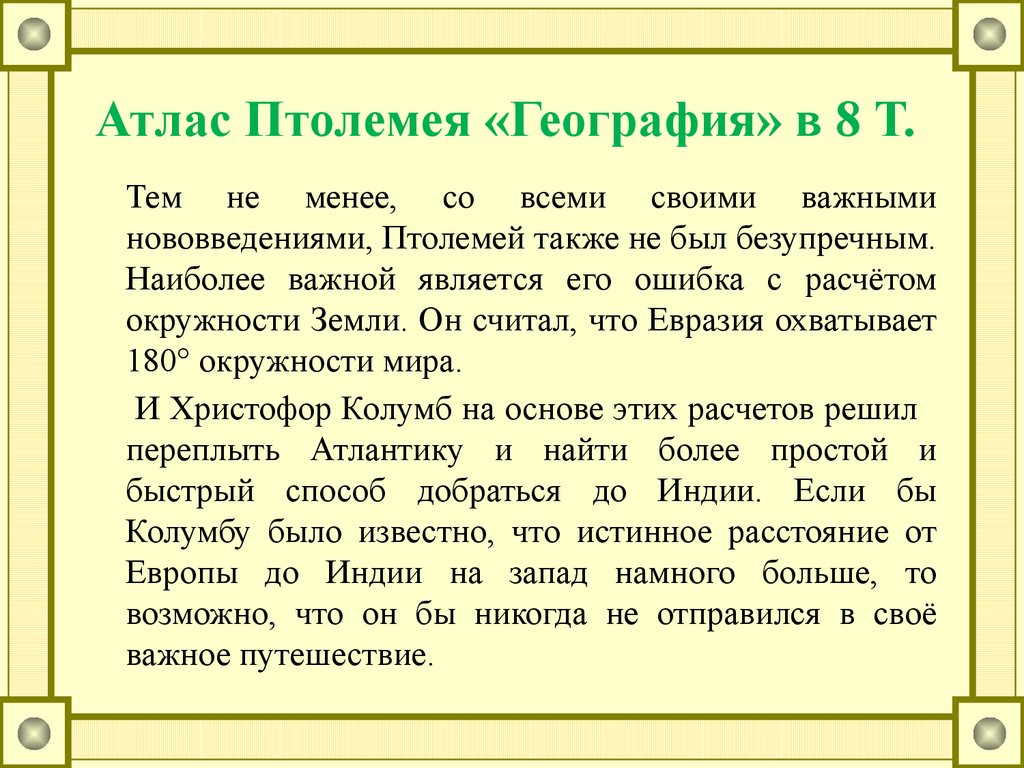

Атлас Птолемея «География» в 8 Т.
Тем не менее, со всеми своими важными
нововведениями, Птолемей также не был безупречным.
Наиболее важной является его ошибка с расчётом
окружности Земли. Он считал, что Евразия охватывает
180° окружности мира.
И Христофор Колумб на основе этих расчетов решил
переплыть Атлантику и найти более простой и
быстрый способ добраться до Индии. Если бы
Колумбу было известно, что истинное расстояние от
Европы до Индии на запад намного больше, то
возможно, что он бы никогда не отправился в своё
важное путешествие.

13.

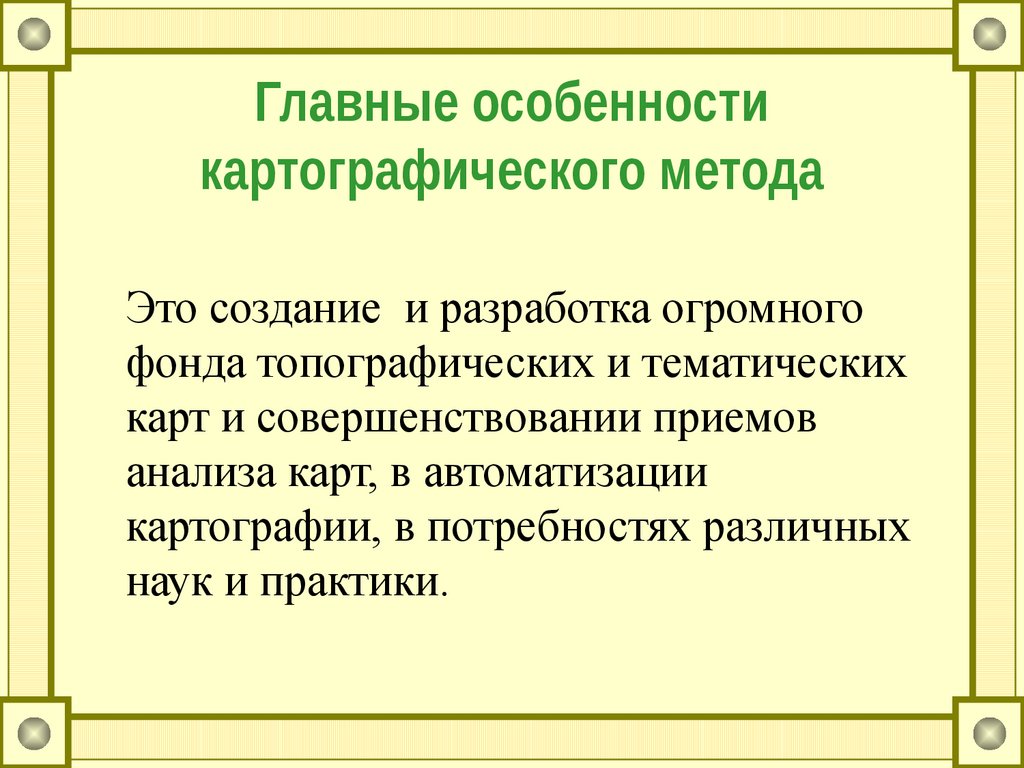

Главные особенности
картографического метода
Это создание и разработка огромного
фонда топографических и тематических
карт и совершенствовании приемов
анализа карт, в автоматизации
картографии, в потребностях различных
наук и практики.

14.

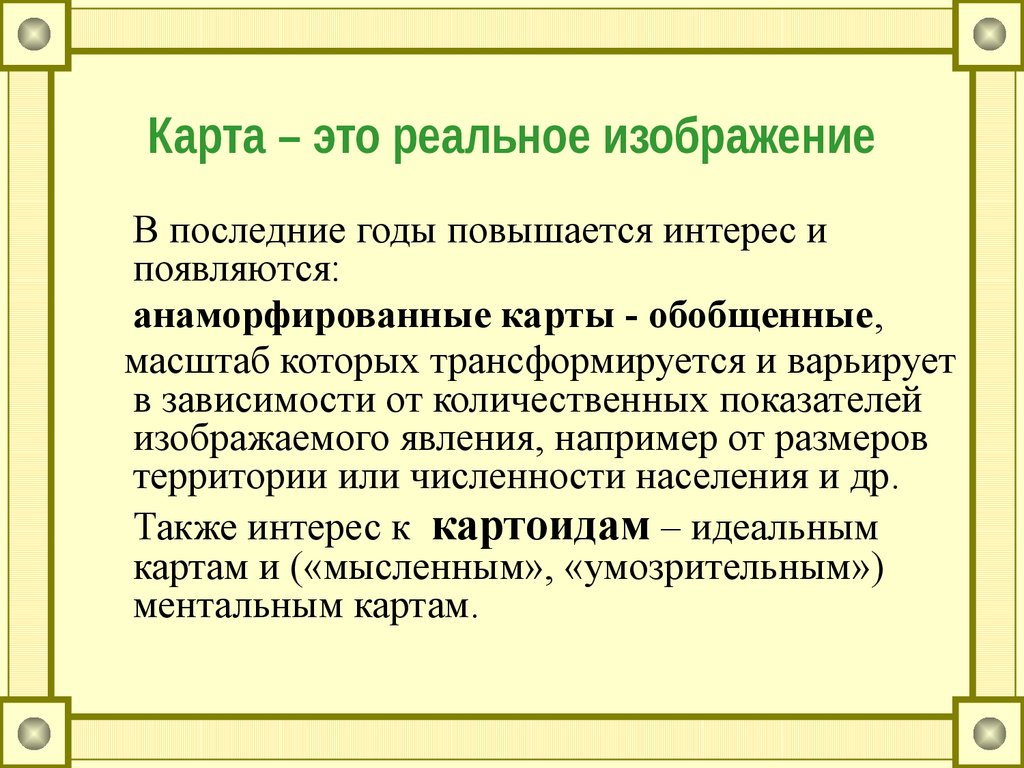

Карта – это реальное изображение
В последние годы повышается интерес и
появляются:
анаморфированные карты - обобщенные,
масштаб которых трансформируется и варьирует
в зависимости от количественных показателей
изображаемого явления, например от размеров
территории или численности населения и др.
Также интерес к картоидам – идеальным
картам и («мысленным», «умозрительным»)
ментальным картам.

15.

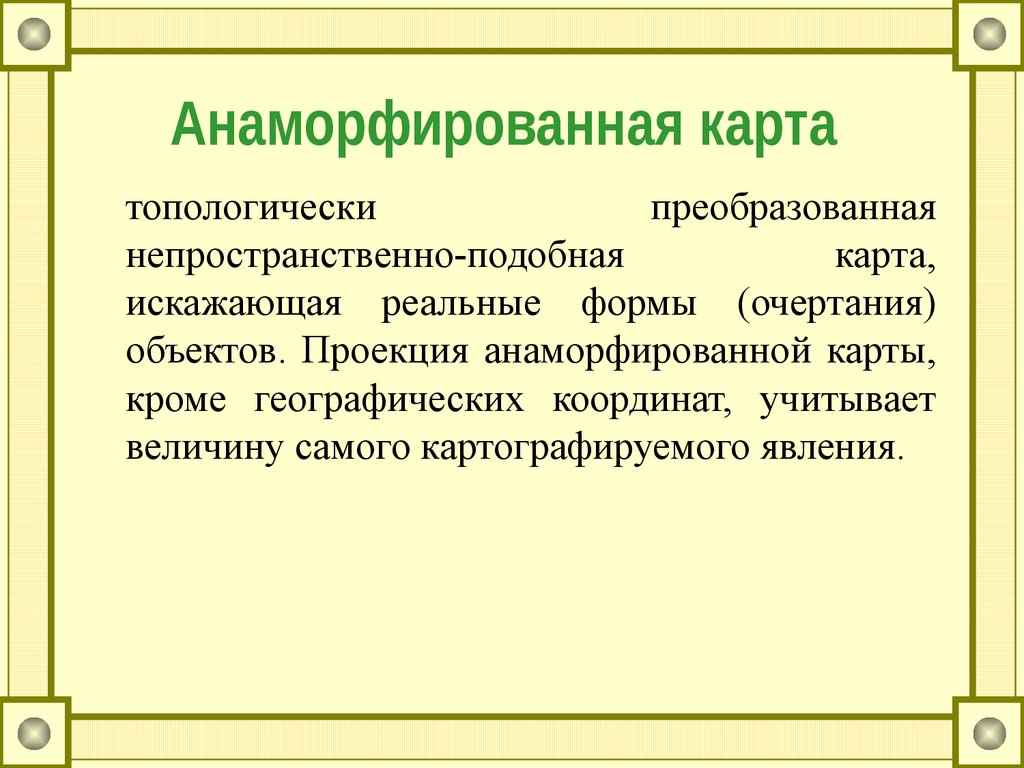

Анаморфированная карта
топологически
преобразованная
непространственно-подобная
карта,
искажающая реальные формы (очертания)
объектов. Проекция анаморфированной карты,
кроме географических координат, учитывает
величину самого картографируемого явления.

16.

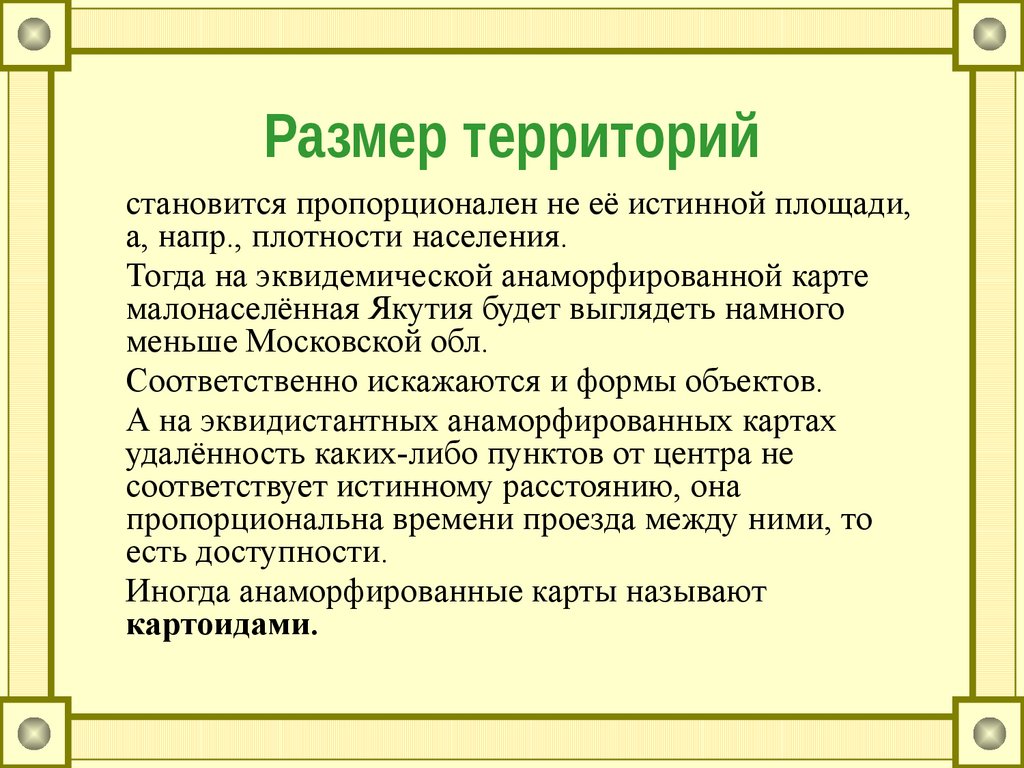

Размер территорий
становится пропорционален не её истинной площади,
а, напр., плотности населения.
Тогда на эквидемической анаморфированной карте
малонаселённая Якутия будет выглядеть намного
меньше Московской обл.
Соответственно искажаются и формы объектов.
А на эквидистантных анаморфированных картах
удалённость каких-либо пунктов от центра не
соответствует истинному расстоянию, она
пропорциональна времени проезда между ними, то
есть доступности.
Иногда анаморфированные карты называют
картоидами.

17.

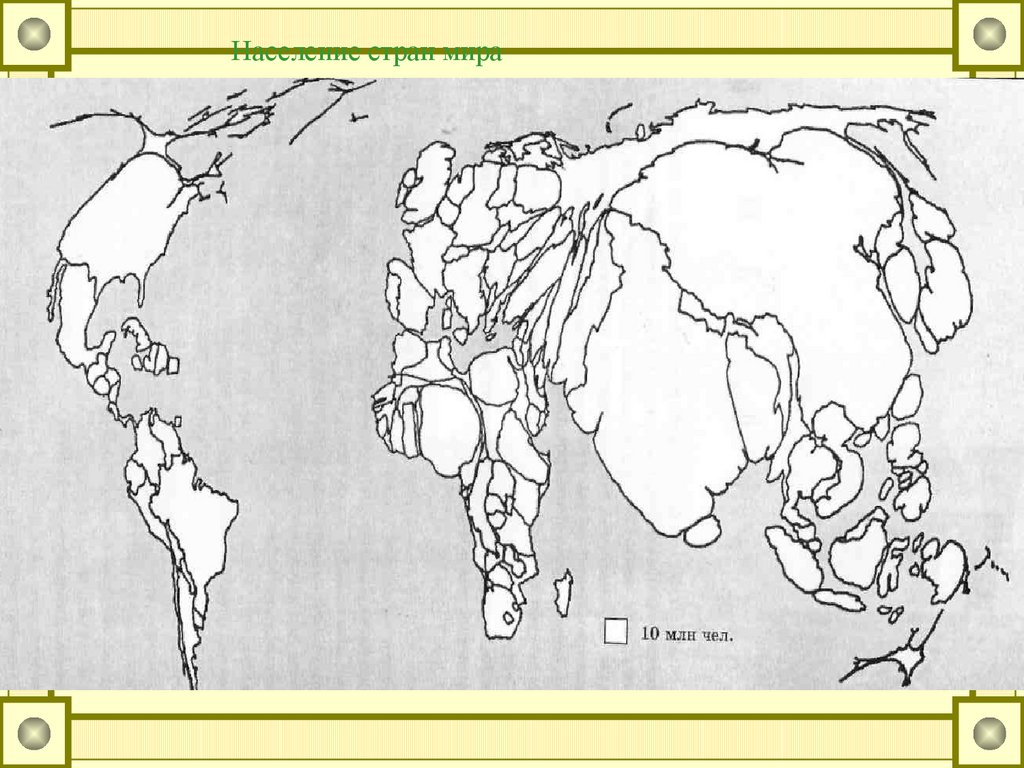

Население стран мира

18.

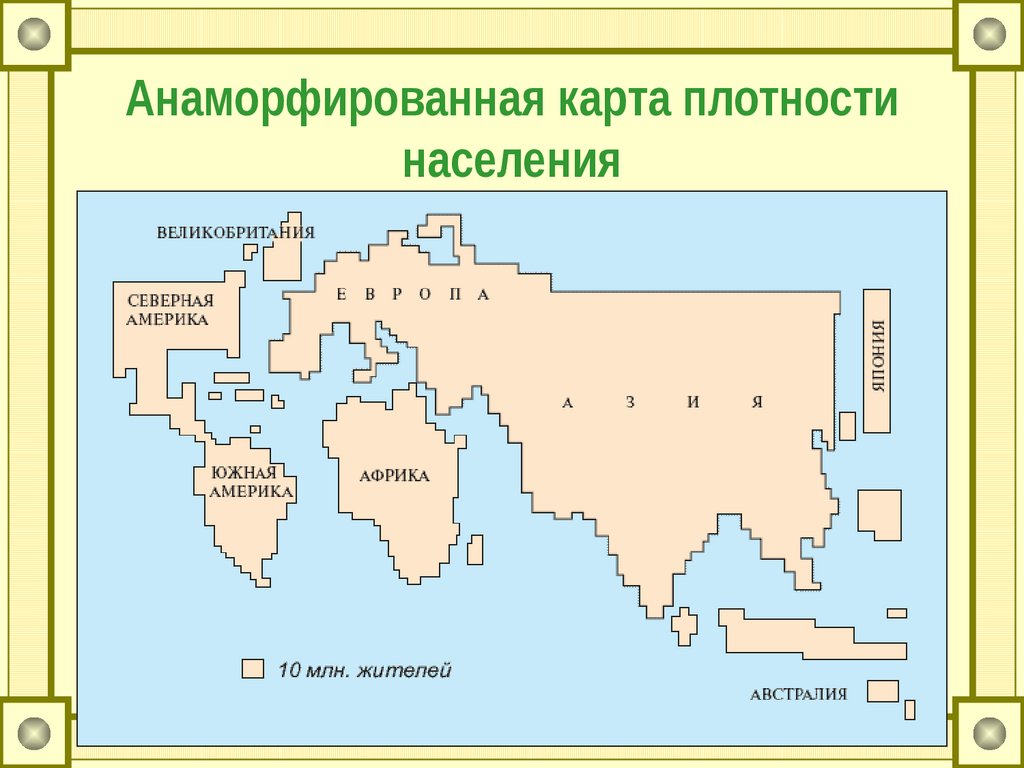

Анаморфированная карта плотности
населения

19.

20.

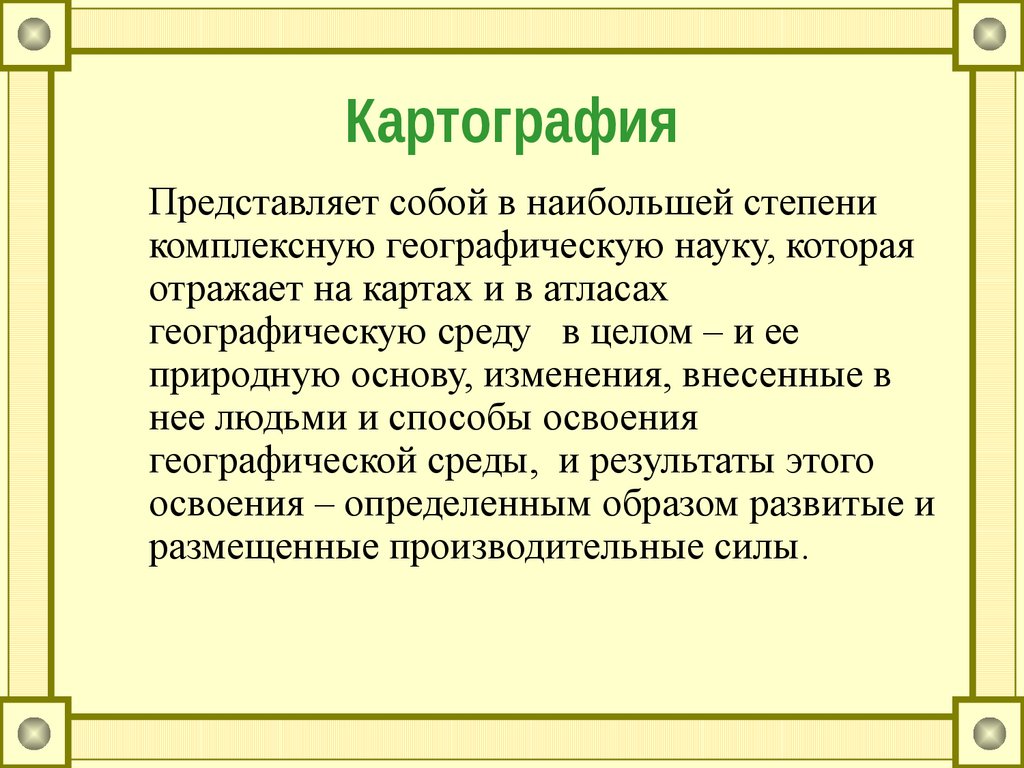

Картография
Представляет собой в наибольшей степени
комплексную географическую науку, которая
отражает на картах и в атласах
географическую среду в целом – и ее
природную основу, изменения, внесенные в
нее людьми и способы освоения
географической среды, и результаты этого
освоения – определенным образом развитые и
размещенные производительные силы.

21.

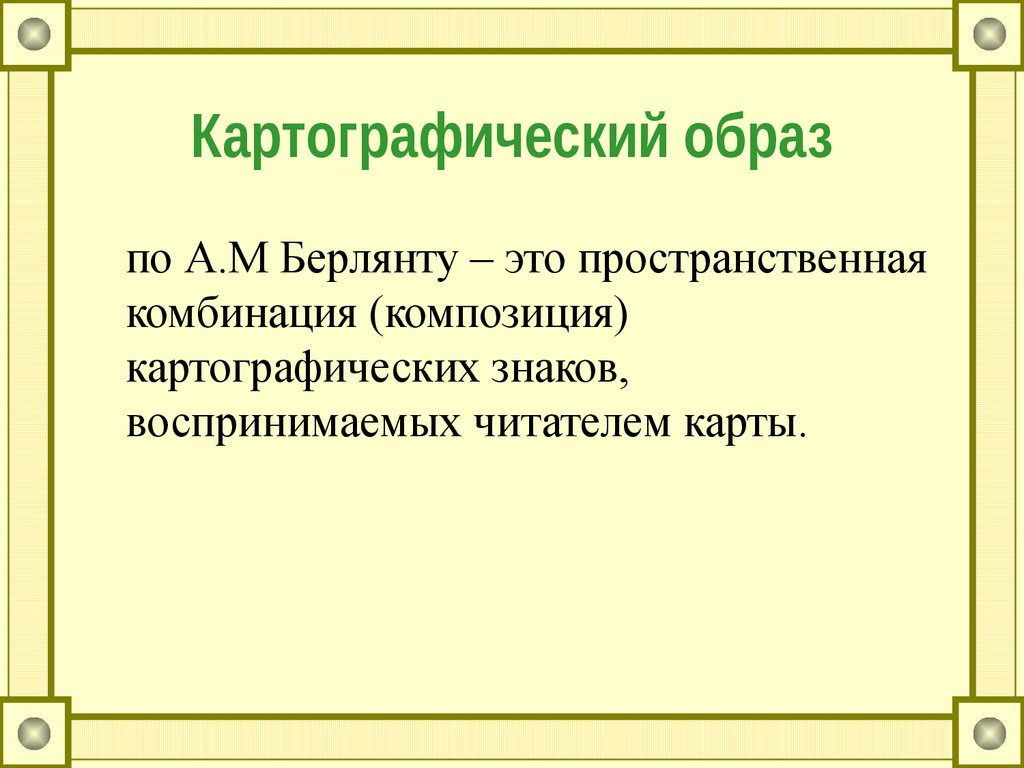

Картографический образ
по А.М Берлянту – это пространственная
комбинация (композиция)
картографических знаков,
воспринимаемых читателем карты.

22.

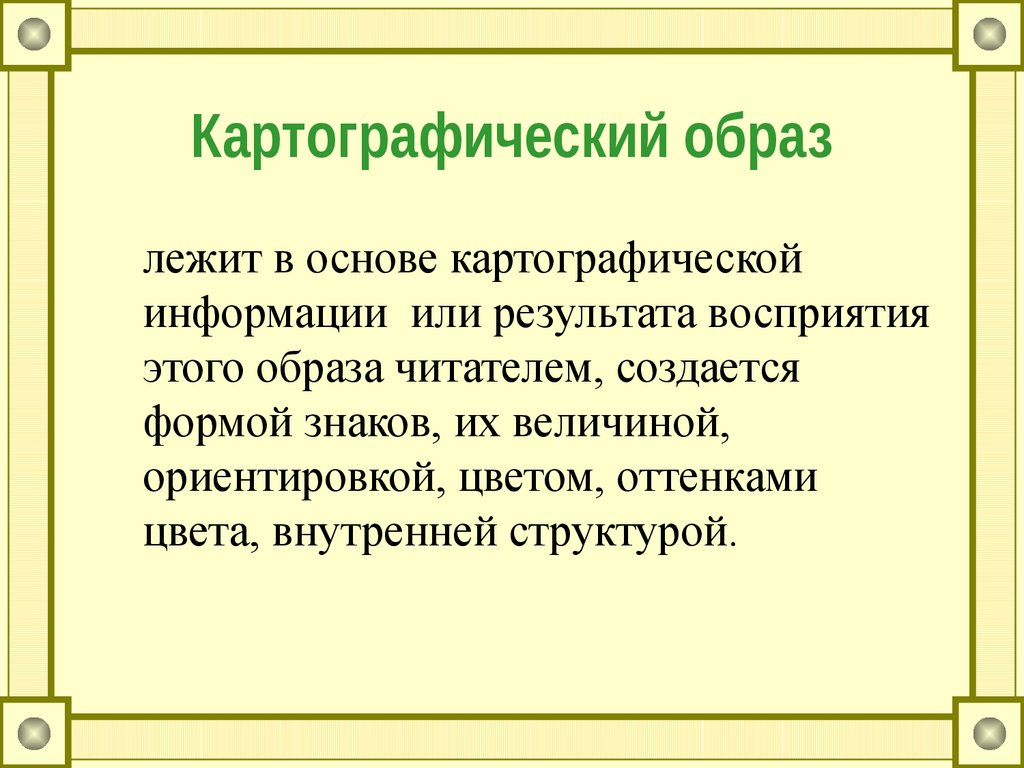

Картографический образ
лежит в основе картографической
информации или результата восприятия
этого образа читателем, создается
формой знаков, их величиной,
ориентировкой, цветом, оттенками
цвета, внутренней структурой.

23.

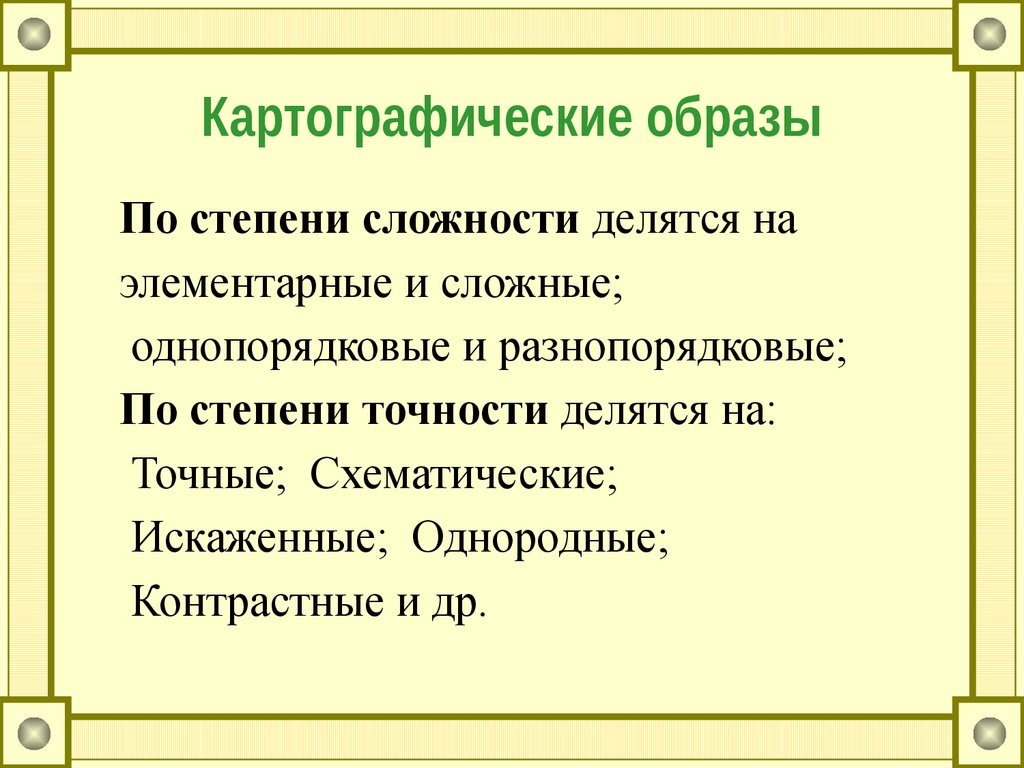

Картографические образы
По степени сложности делятся на
элементарные и сложные;
однопорядковые и разнопорядковые;
По степени точности делятся на:
Точные; Схематические;
Искаженные; Однородные;
Контрастные и др.

24.

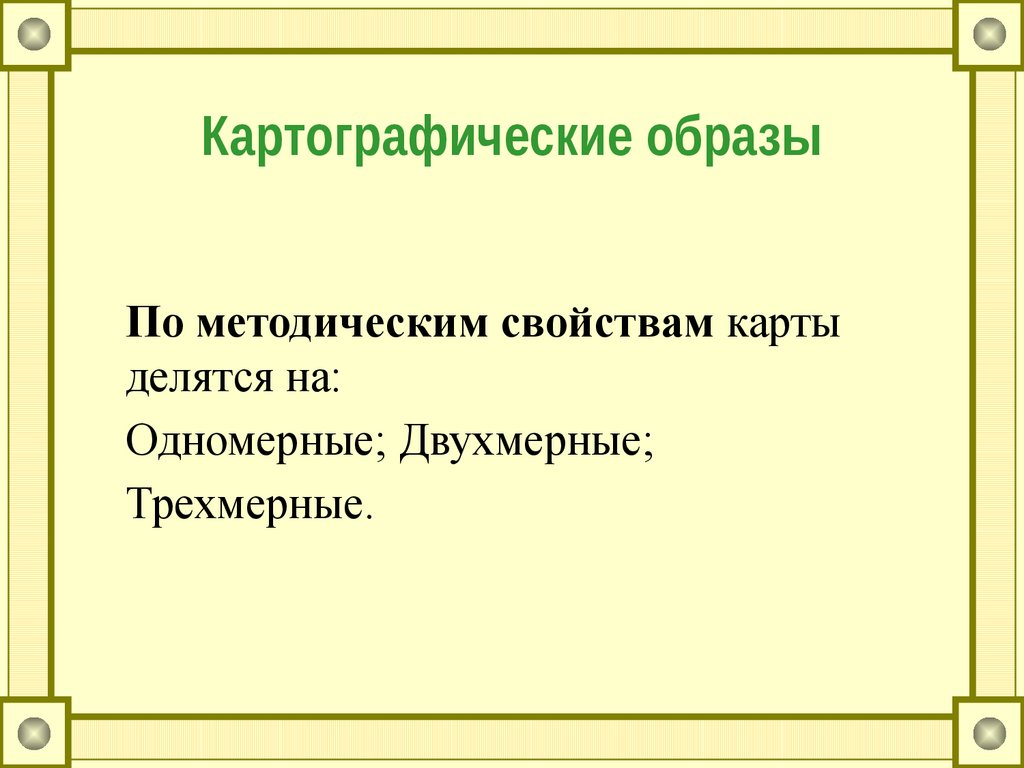

Картографические образы
По методическим свойствам карты
делятся на:
Одномерные; Двухмерные;
Трехмерные.

25.

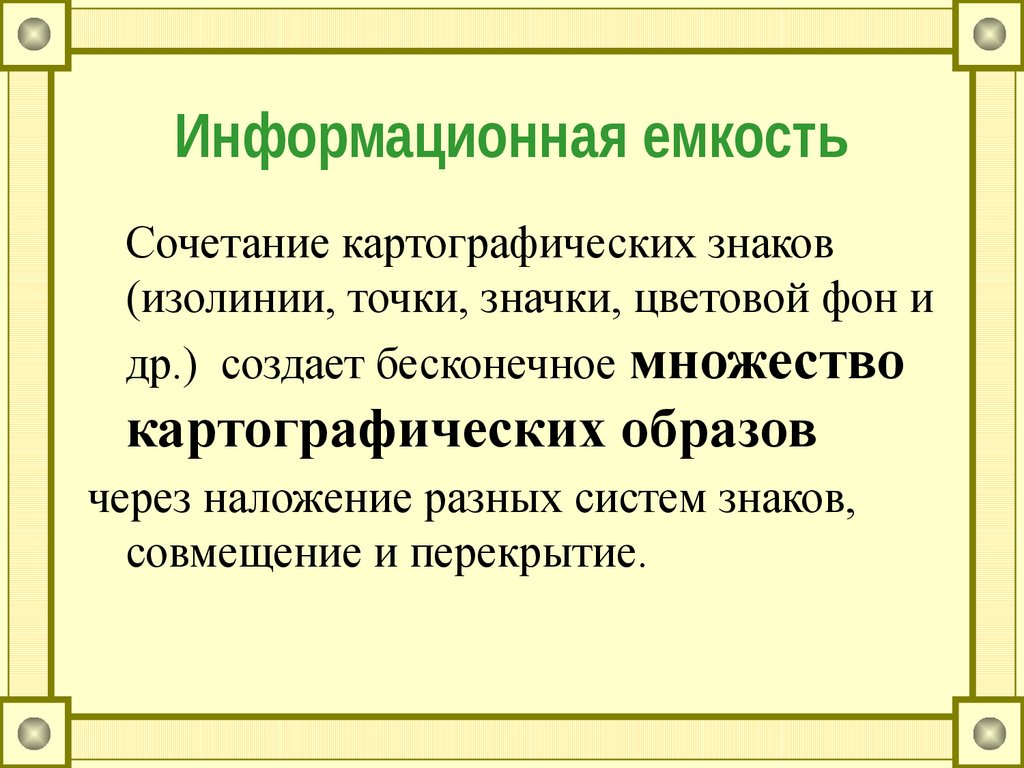

Информационная емкость
Сочетание картографических знаков
(изолинии, точки, значки, цветовой фон и
др.) создает бесконечное множество
картографических образов
через наложение разных систем знаков,
совмещение и перекрытие.

26.

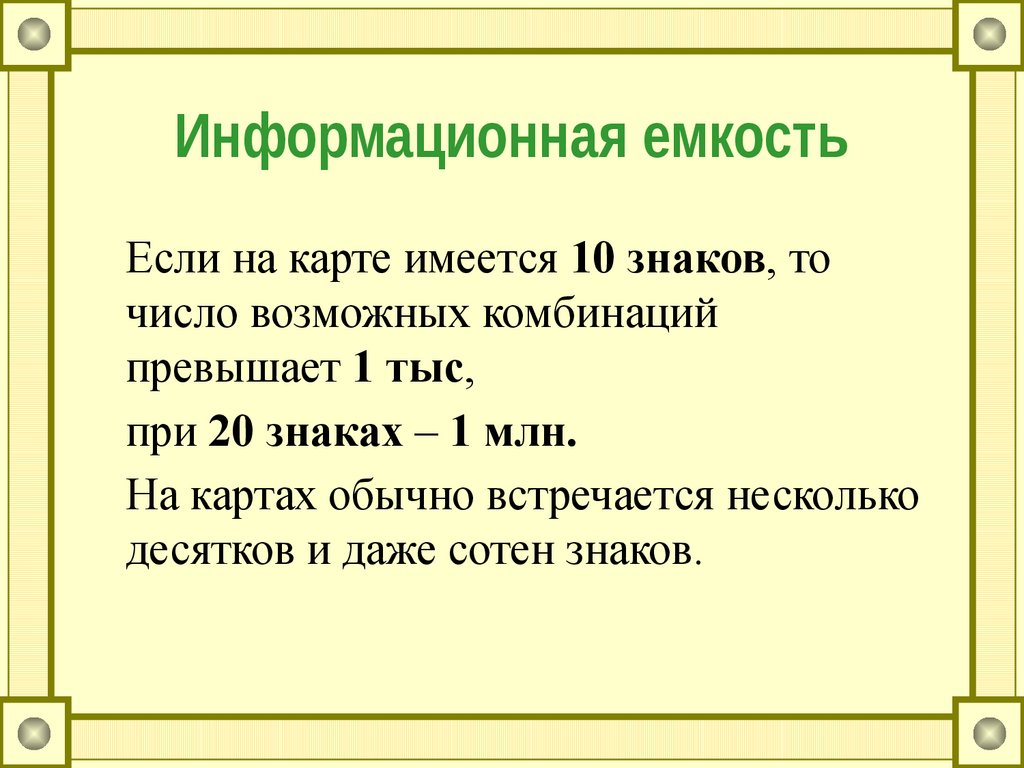

Информационная емкость
Если на карте имеется 10 знаков, то
число возможных комбинаций
превышает 1 тыс,
при 20 знаках – 1 млн.
На картах обычно встречается несколько
десятков и даже сотен знаков.

27.

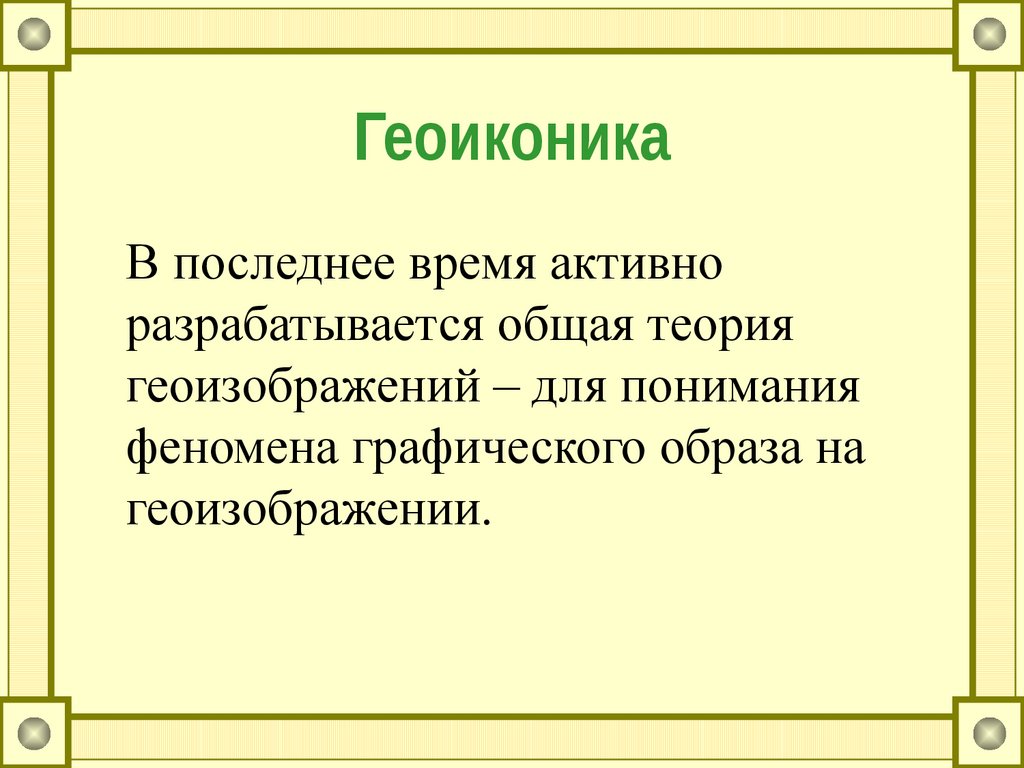

Геоиконика
В последнее время активно
разрабатывается общая теория
геоизображений – для понимания
феномена графического образа на
геоизображении.

28.

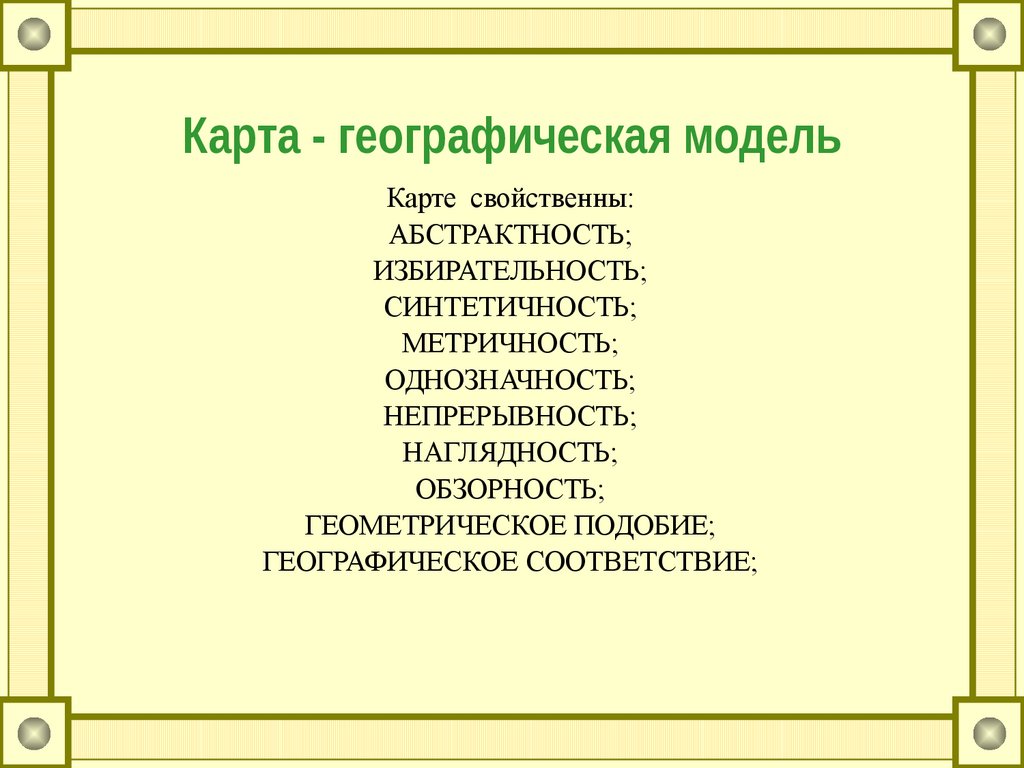

Карта - географическая модель
Карте свойственны:
АБСТРАКТНОСТЬ;
ИЗБИРАТЕЛЬНОСТЬ;
СИНТЕТИЧНОСТЬ;
МЕТРИЧНОСТЬ;
ОДНОЗНАЧНОСТЬ;
НЕПРЕРЫВНОСТЬ;
НАГЛЯДНОСТЬ;
ОБЗОРНОСТЬ;
ГЕОМЕТРИЧЕСКОЕ ПОДОБИЕ;
ГЕОГРАФИЧЕСКОЕ СООТВЕТСТВИЕ;

29.

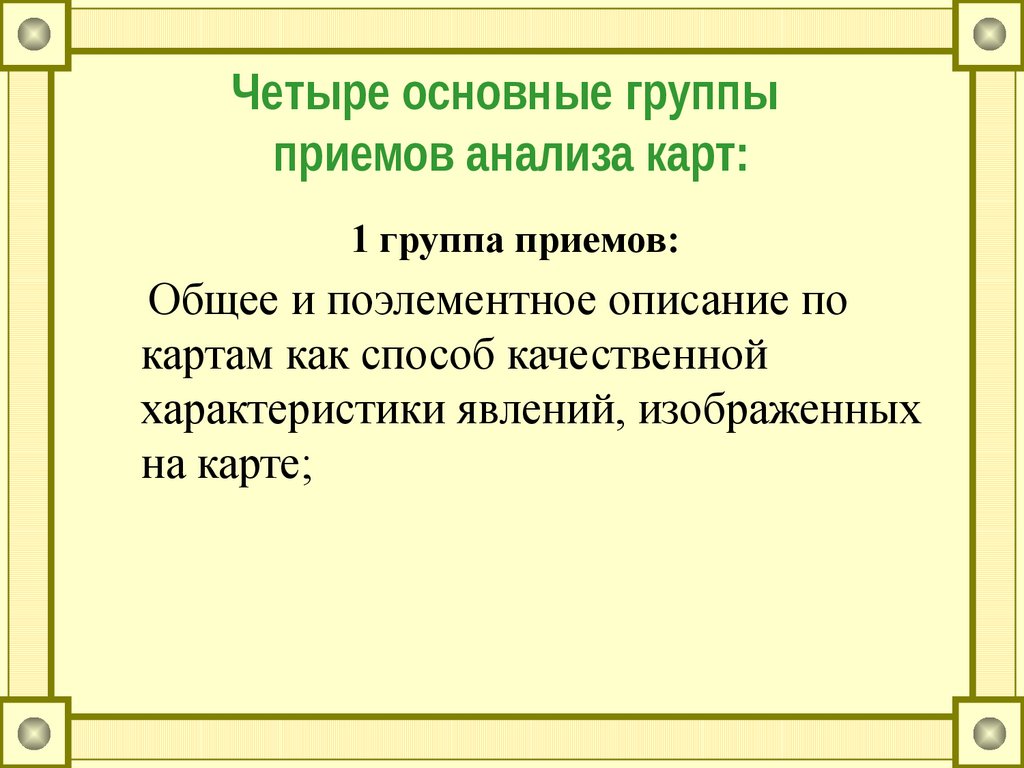

Четыре основные группы
приемов анализа карт:
1 группа приемов:
Общее и поэлементное описание по
картам как способ качественной
характеристики явлений, изображенных
на карте;

30.

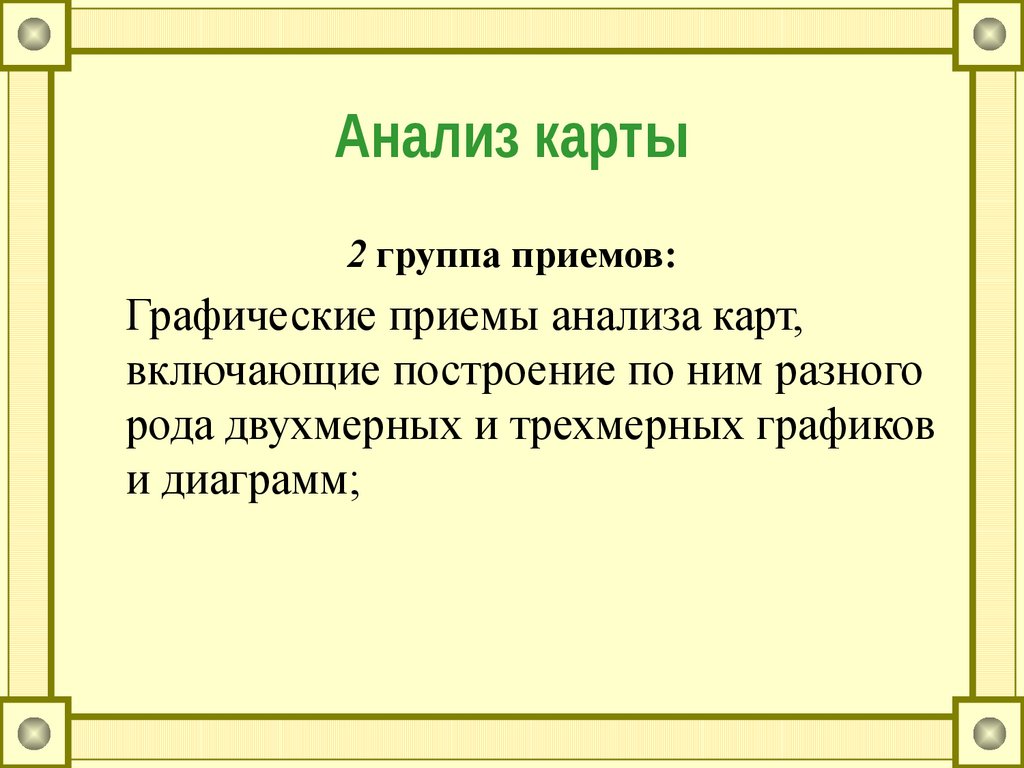

Анализ карты
2 группа приемов:
Графические приемы анализа карт,
включающие построение по ним разного
рода двухмерных и трехмерных графиков
и диаграмм;

31.

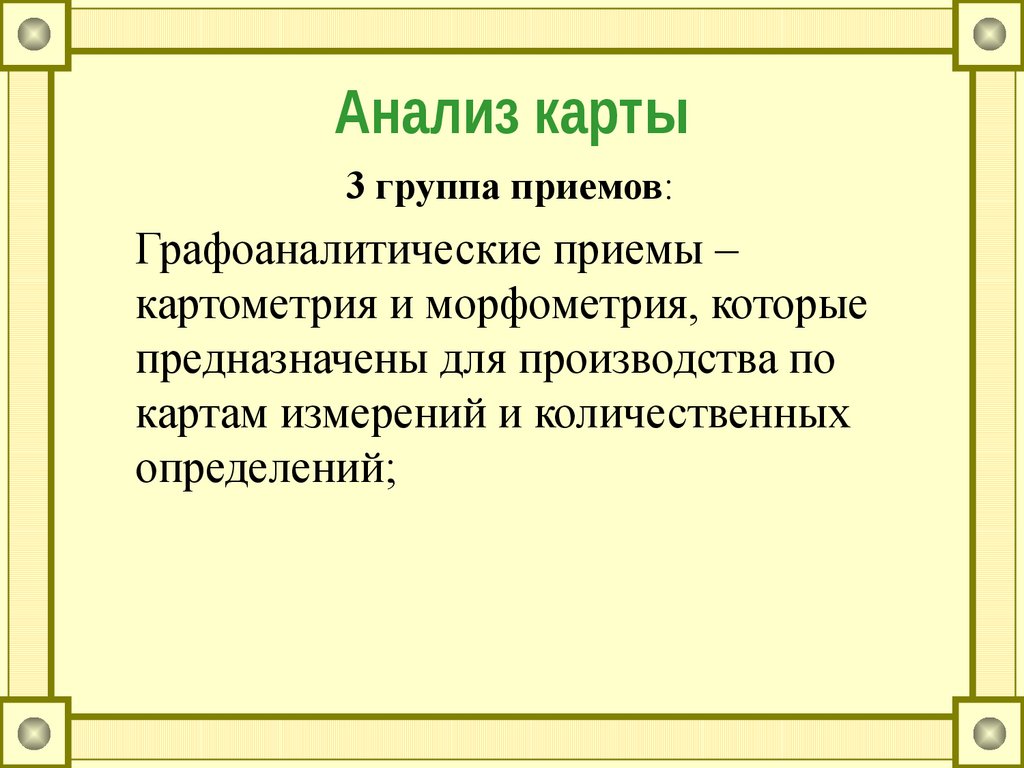

Анализ карты
3 группа приемов:
Графоаналитические приемы –
картометрия и морфометрия, которые
предназначены для производства по
картам измерений и количественных
определений;

32.

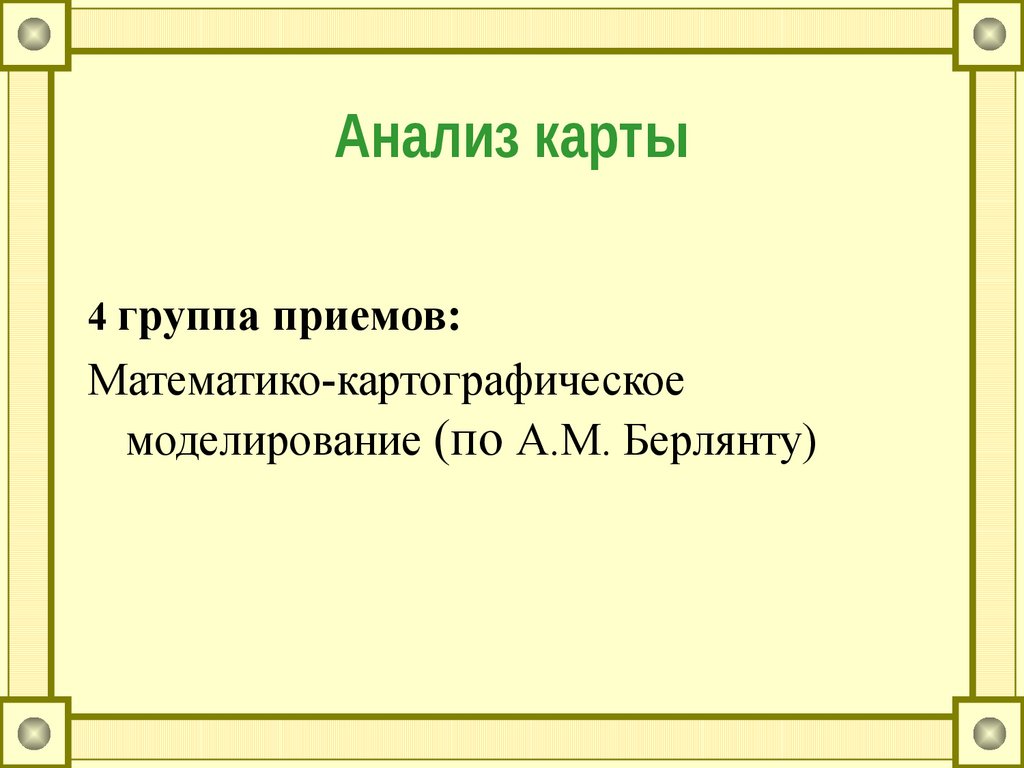

Анализ карты
4 группа приемов:
Математико-картографическое
моделирование (по А.М. Берлянту)

33.

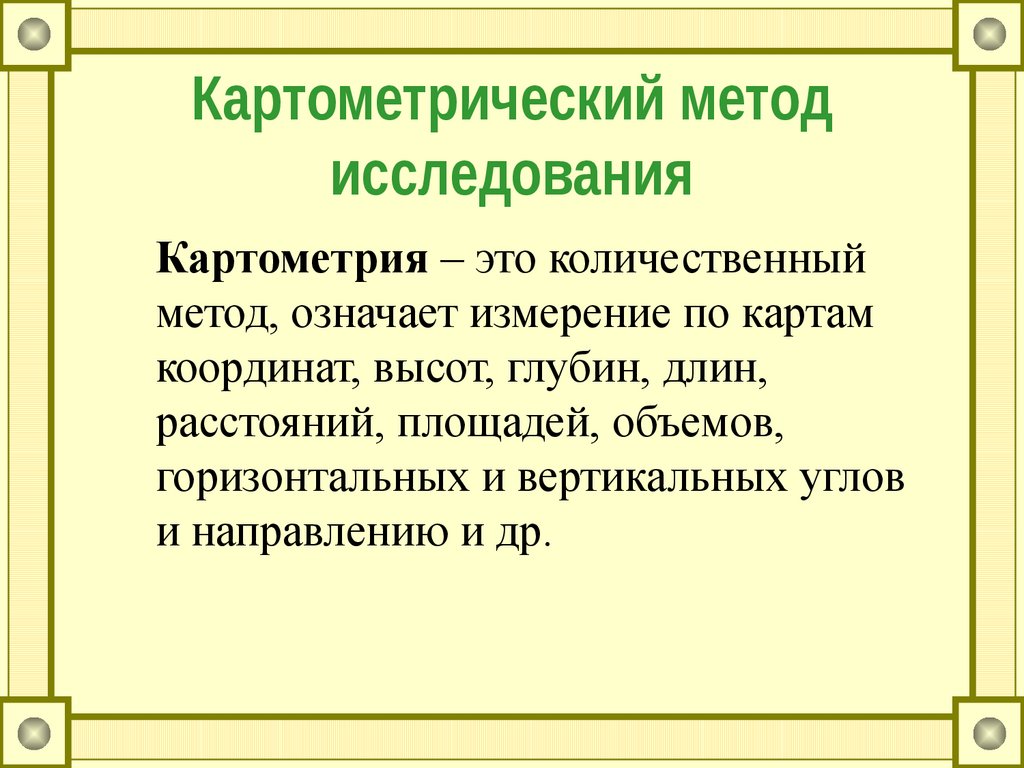

Картометрический метод
исследования
Картометрия – это количественный
метод, означает измерение по картам
координат, высот, глубин, длин,
расстояний, площадей, объемов,
горизонтальных и вертикальных углов
и направлению и др.

34.

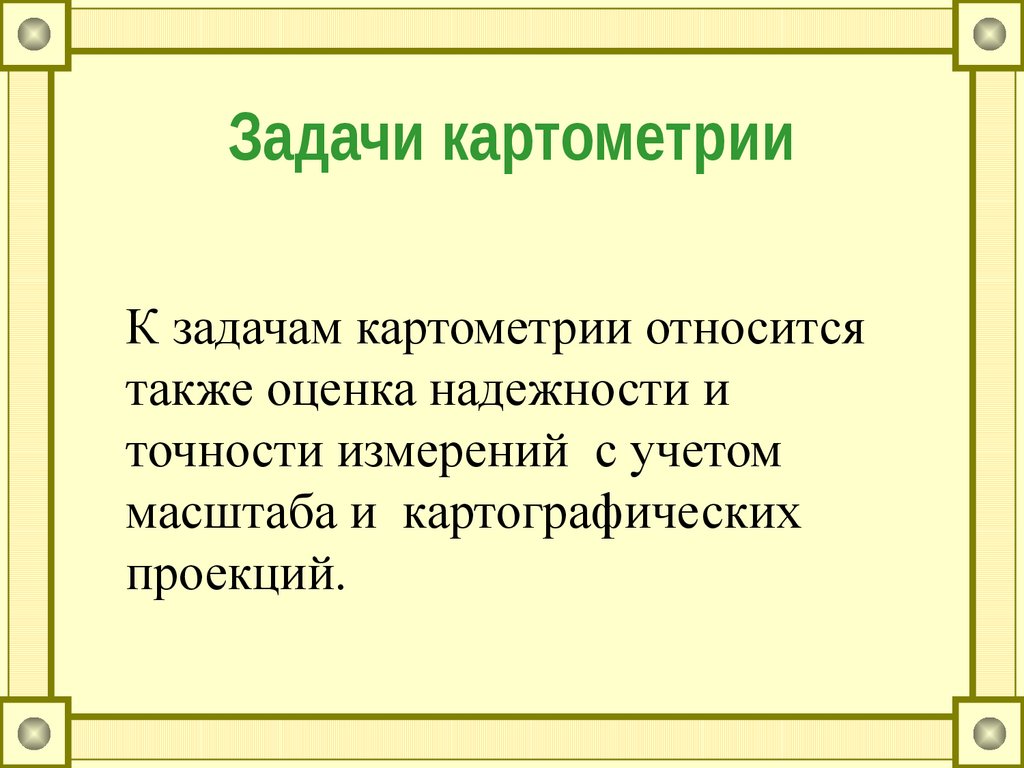

Задачи картометрии
К задачам картометрии относится
также оценка надежности и
точности измерений с учетом
масштаба и картографических
проекций.

35.

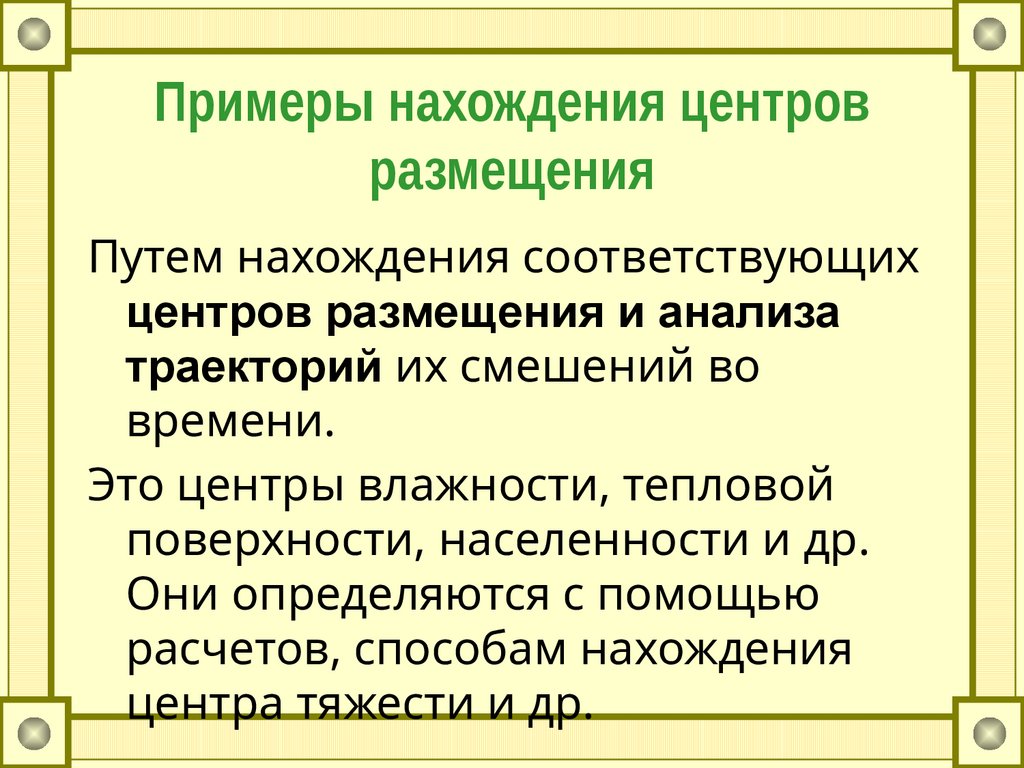

Примеры нахождения центров
размещения
Путем нахождения соответствующих
центров размещения и анализа
траекторий их смешений во
времени.
Это центры влажности, тепловой
поверхности, населенности и др.
Они определяются с помощью
расчетов, способам нахождения
центра тяжести и др.

36.

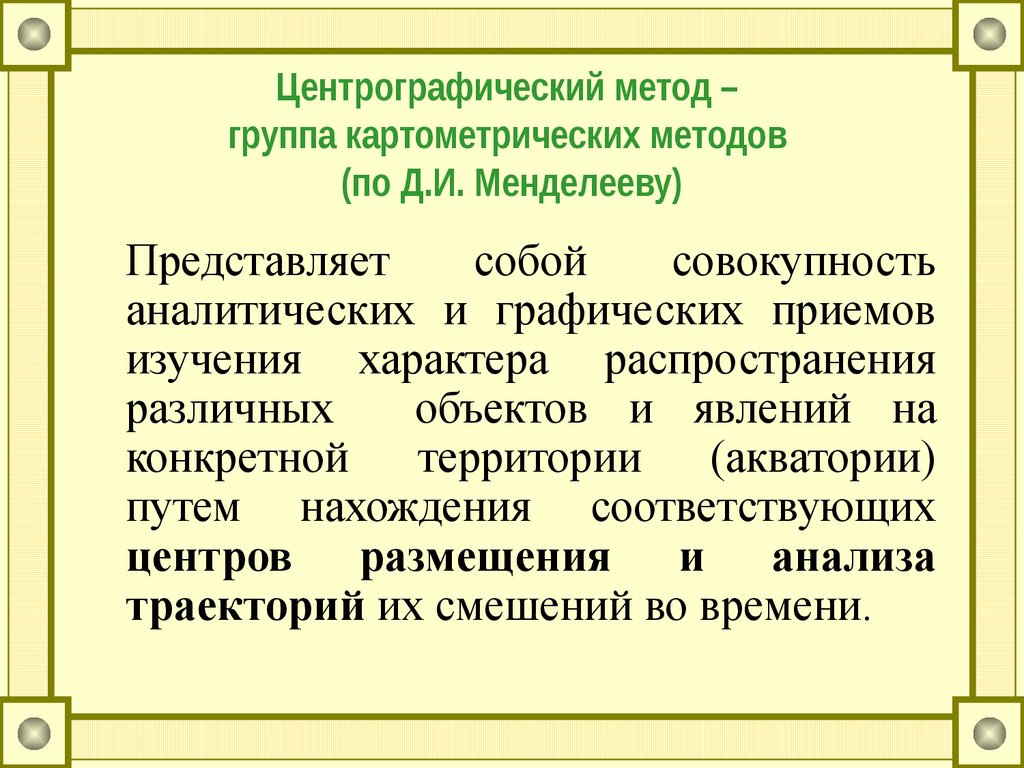

Центрографический метод –
группа картометрических методов
(по Д.И. Менделееву)
Представляет
собой
совокупность
аналитических и графических приемов
изучения характера распространения
различных
объектов и явлений на
конкретной
территории
(акватории)
путем нахождения соответствующих
центров размещения и анализа
траекторий их смешений во времени.
