Магнитное поле. Магнитное поле прямого тока. Магнитные линии

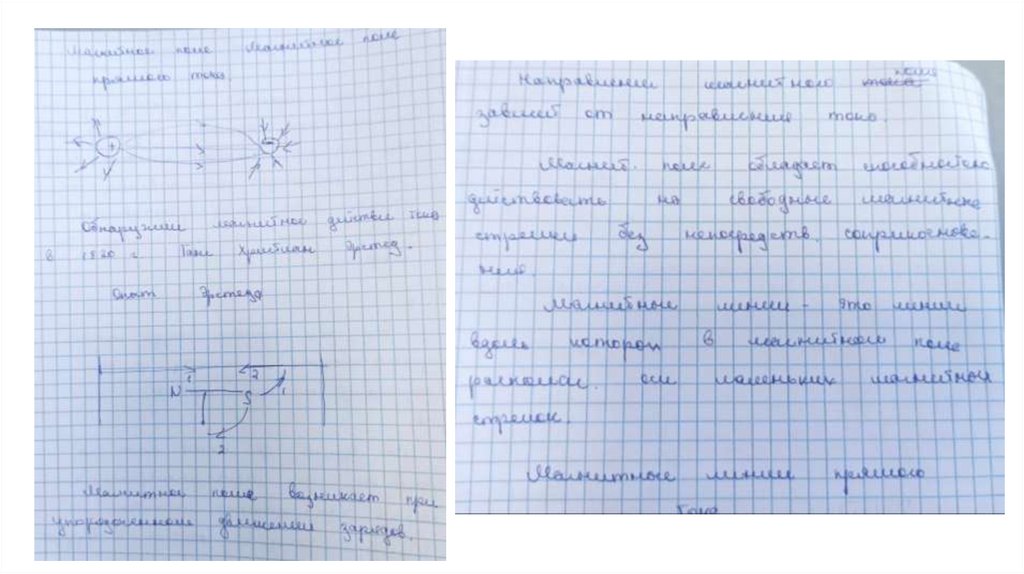

1. Магнитное поле. Магнитное поле прямого тока. Магнитные линии

2.

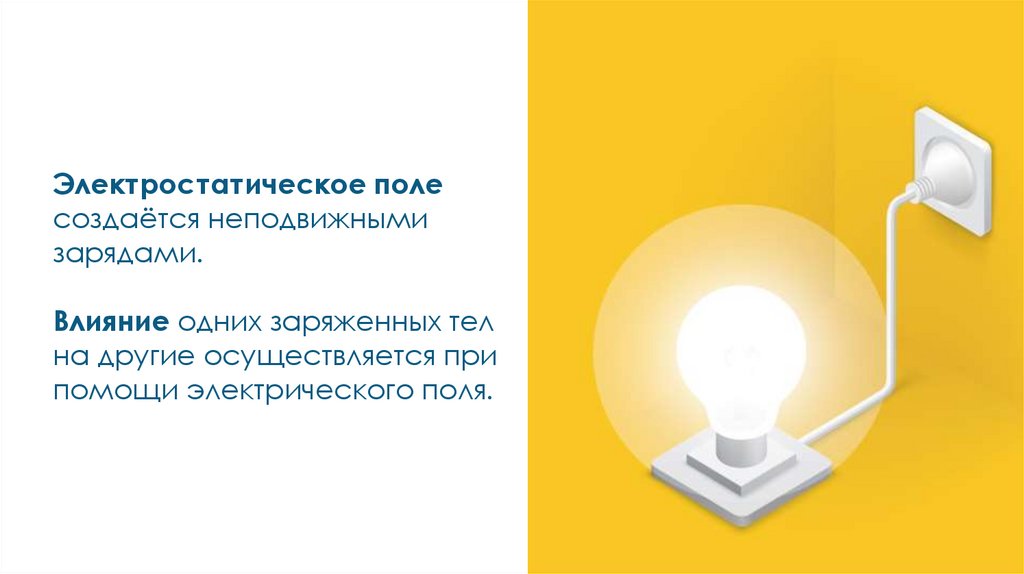

Электростатическое поле
создаётся неподвижными
зарядами.
Влияние одних заряженных тел
на другие осуществляется при
помощи электрического поля.

3.

Обнаружил магнитное
действие тока в 1820 г.
Ганс Христиан Эрстед
1777–1851 гг.

4.

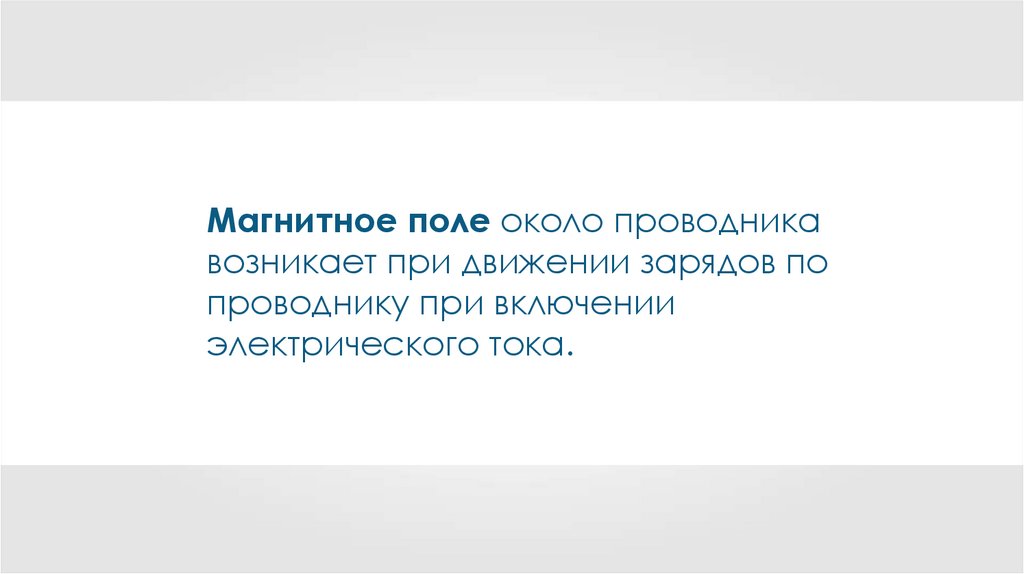

Магнитное поле около проводника
возникает при движении зарядов по
проводнику при включении
электрического тока.

5.

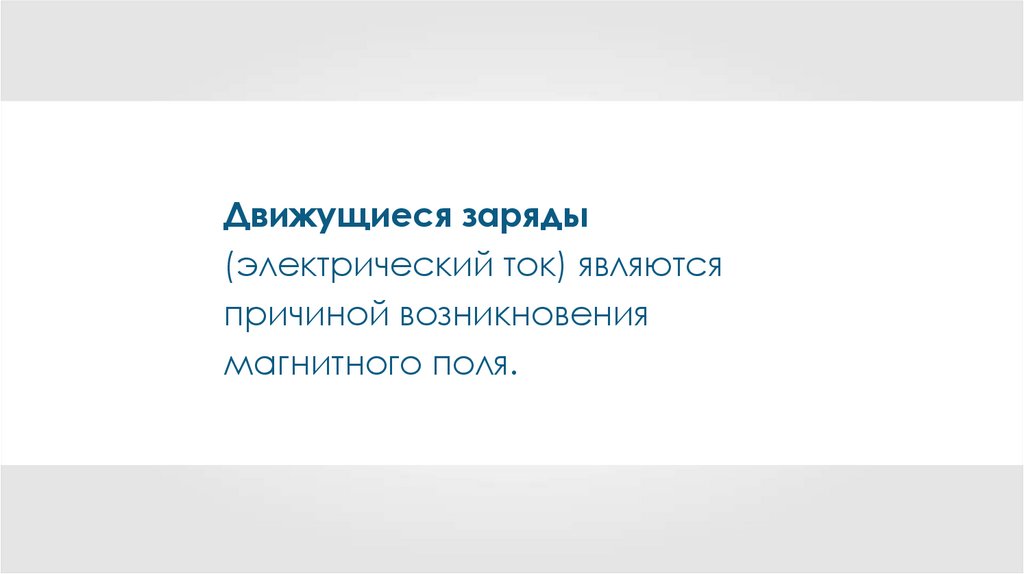

Движущиеся заряды
(электрический ток) являются
причиной возникновения
магнитного поля.

6.

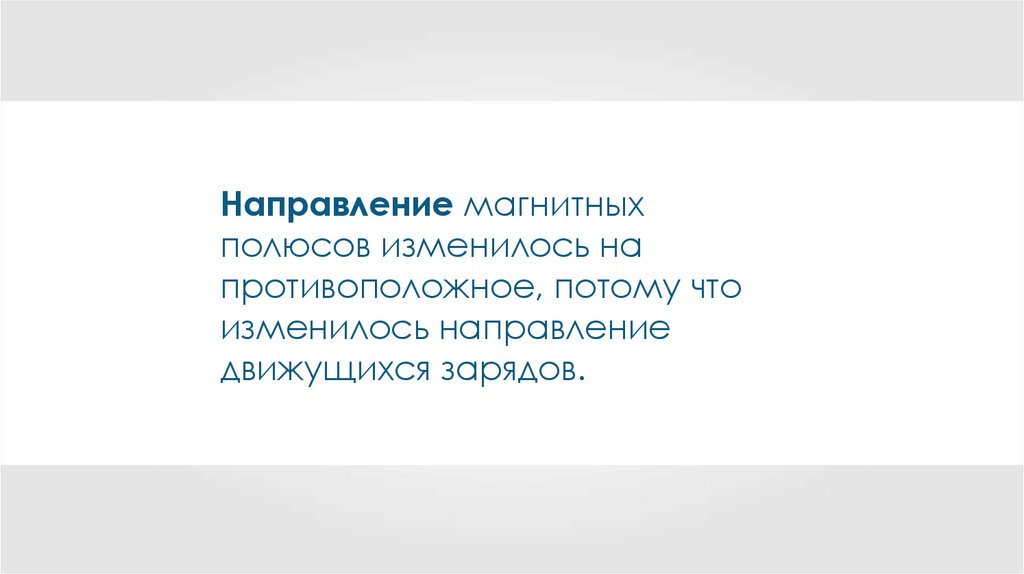

Направление магнитных
полюсов изменилось на
противоположное, потому что
изменилось направление
движущихся зарядов.

7.

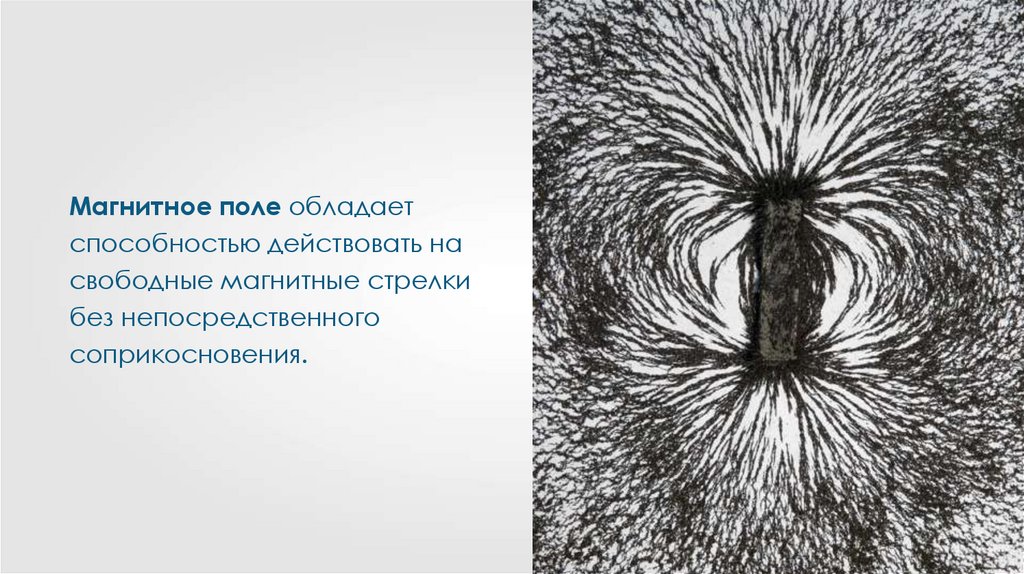

Магнитное поле обладает
способностью действовать на
свободные магнитные стрелки
без непосредственного
соприкосновения.

8.

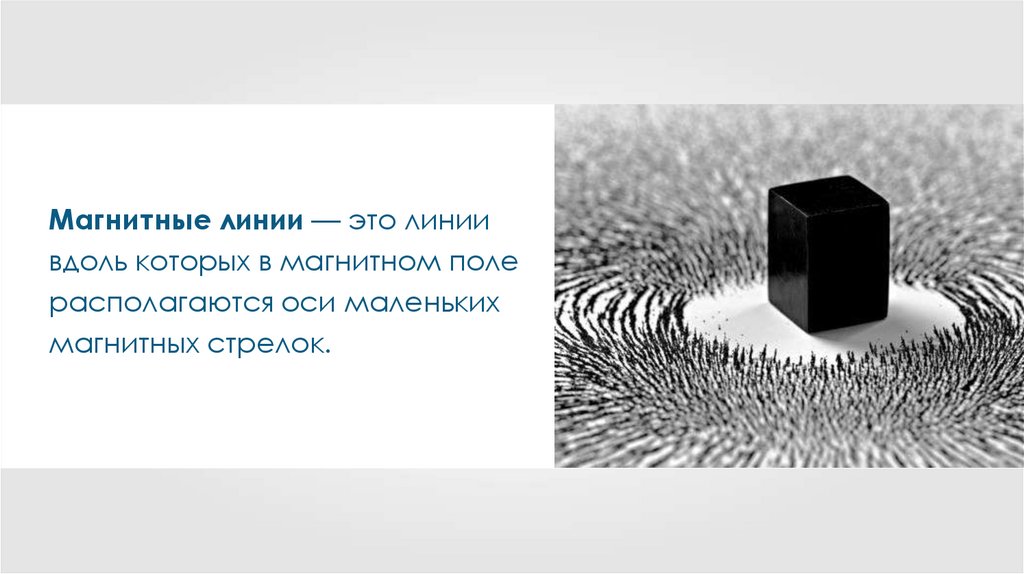

Магнитные линии — это линии
вдоль которых в магнитном поле
располагаются оси маленьких
магнитных стрелок.

9.

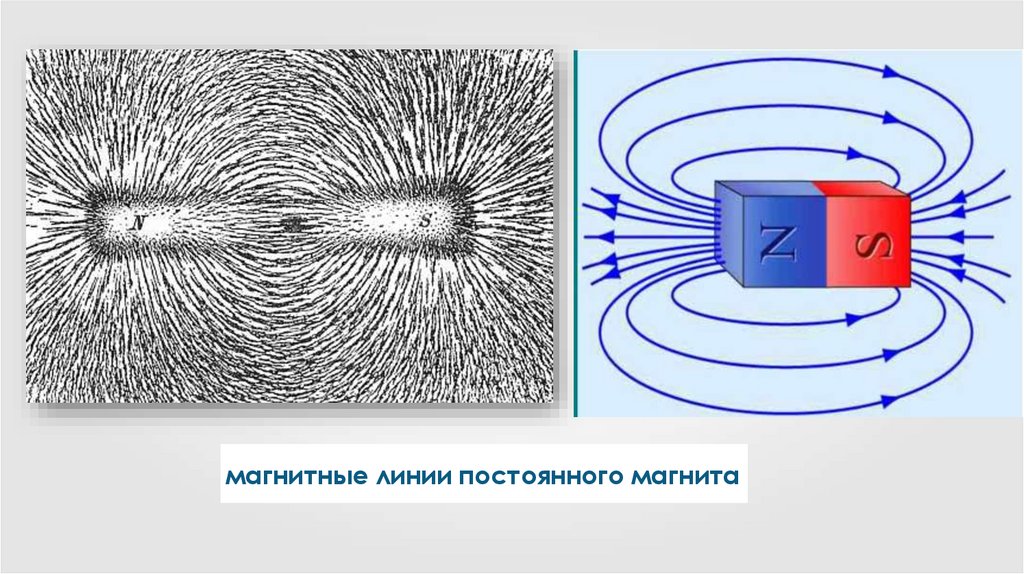

магнитные линии постоянного магнита

10.

Опыт 5

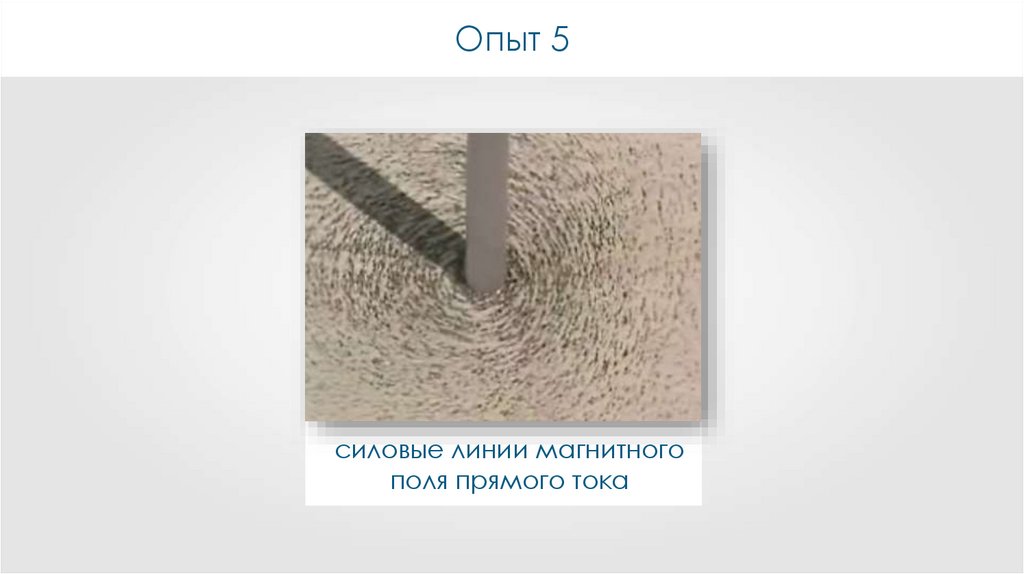

силовые линии магнитного
поля прямого тока

11.

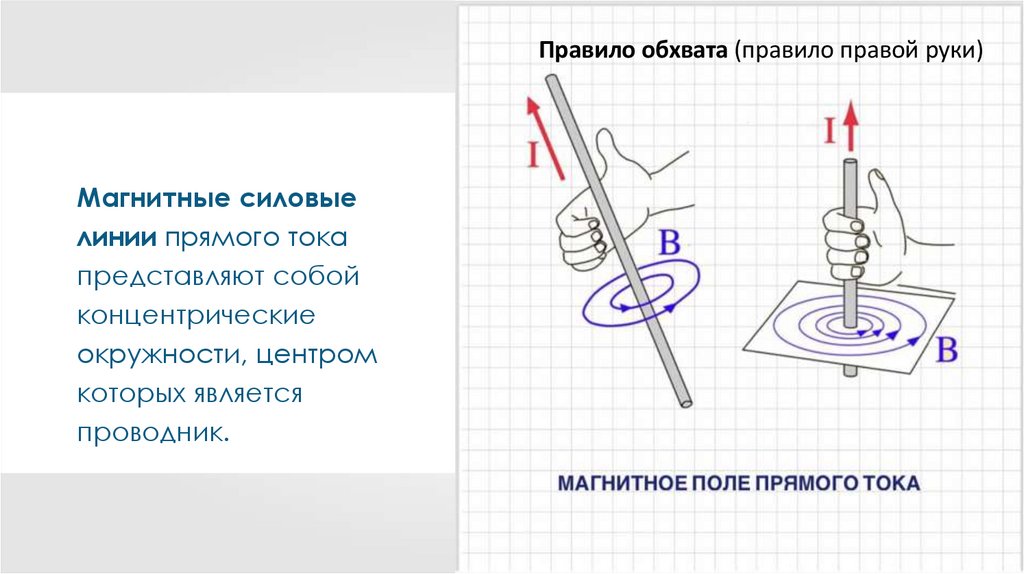

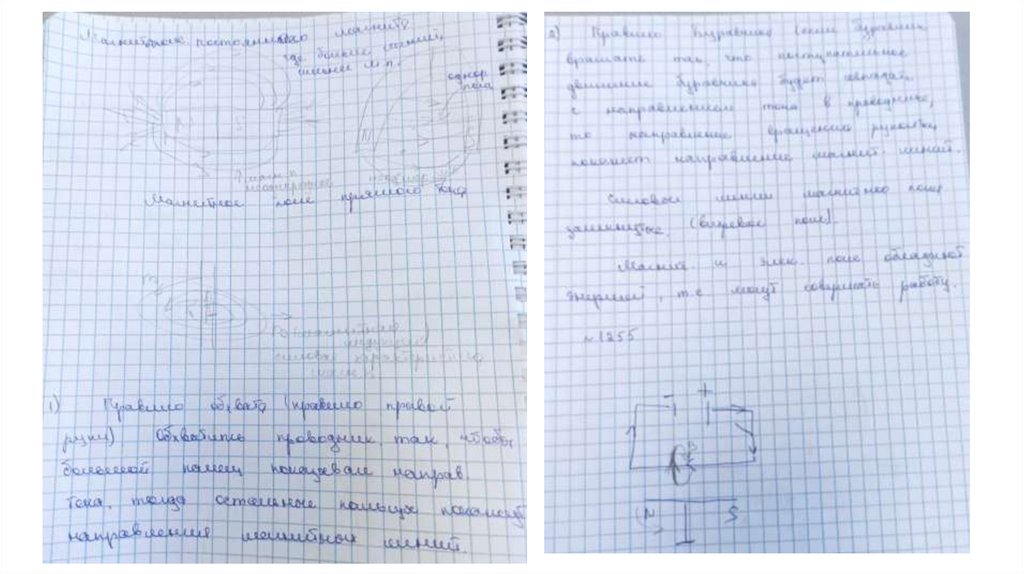

Правило обхвата (правило правой руки)

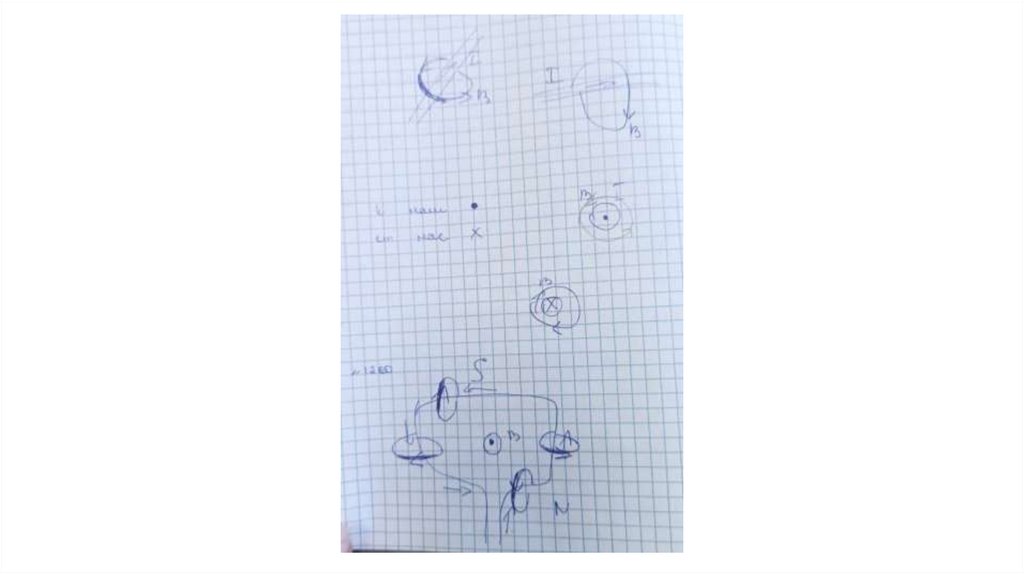

Магнитные силовые
линии прямого тока
представляют собой
концентрические
окружности, центром
которых является
проводник.

12.

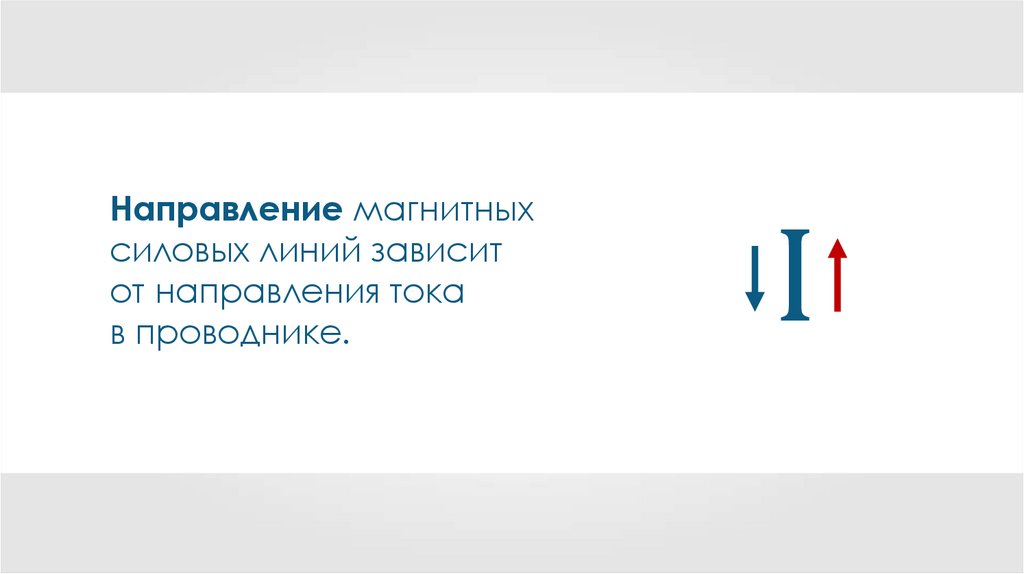

Направление магнитных
силовых линий зависит
от направления тока
в проводнике.
I

13.

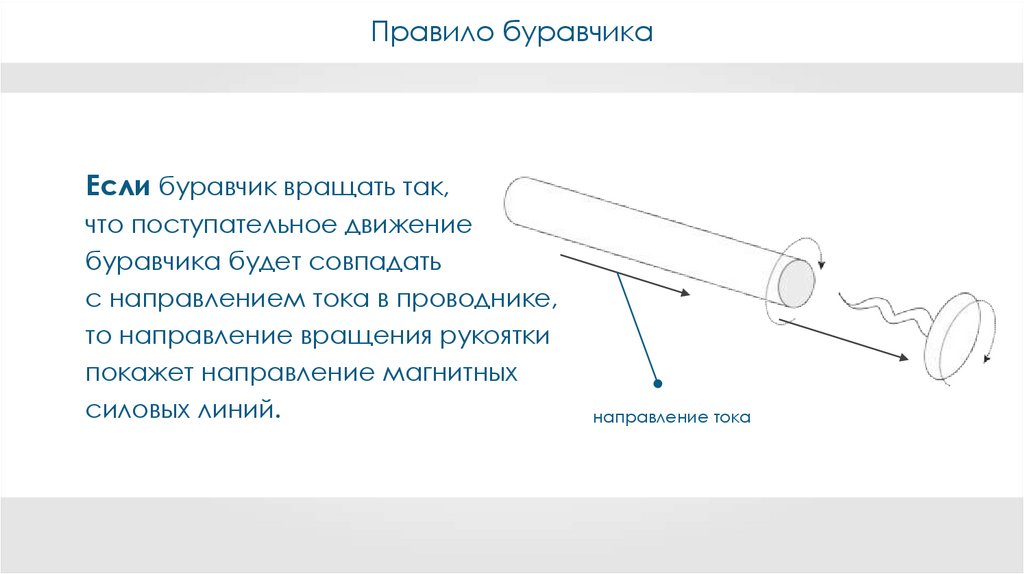

Правило буравчика
Если буравчик вращать так,
что поступательное движение
буравчика будет совпадать
с направлением тока в проводнике,
то направление вращения рукоятки
покажет направление магнитных
силовых линий.
направление тока

14.

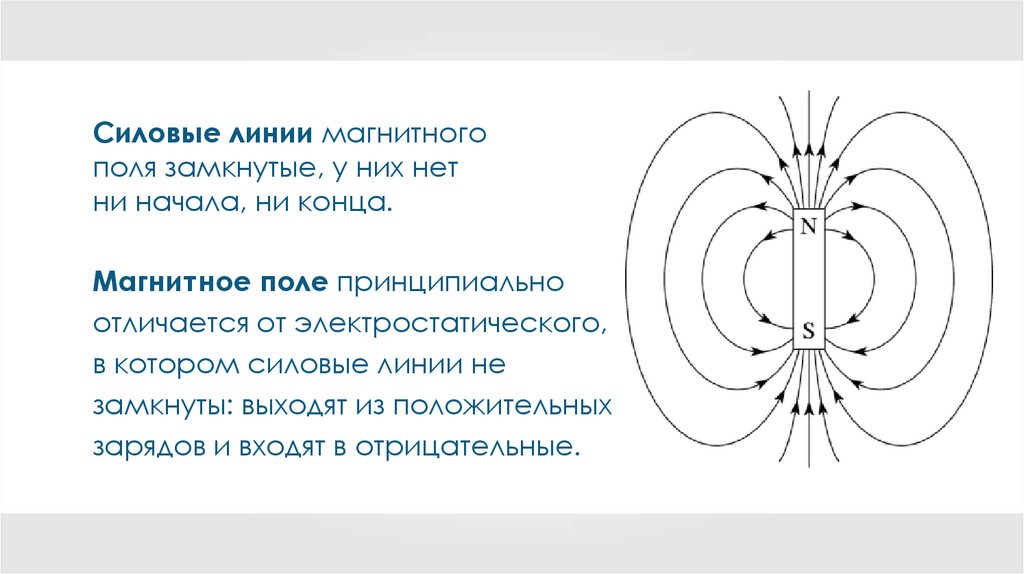

Силовые линии магнитного
поля замкнутые, у них нет
ни начала, ни конца.
Магнитное поле принципиально
отличается от электростатического,
в котором силовые линии не
замкнуты: выходят из положительных
зарядов и входят в отрицательные.

15.

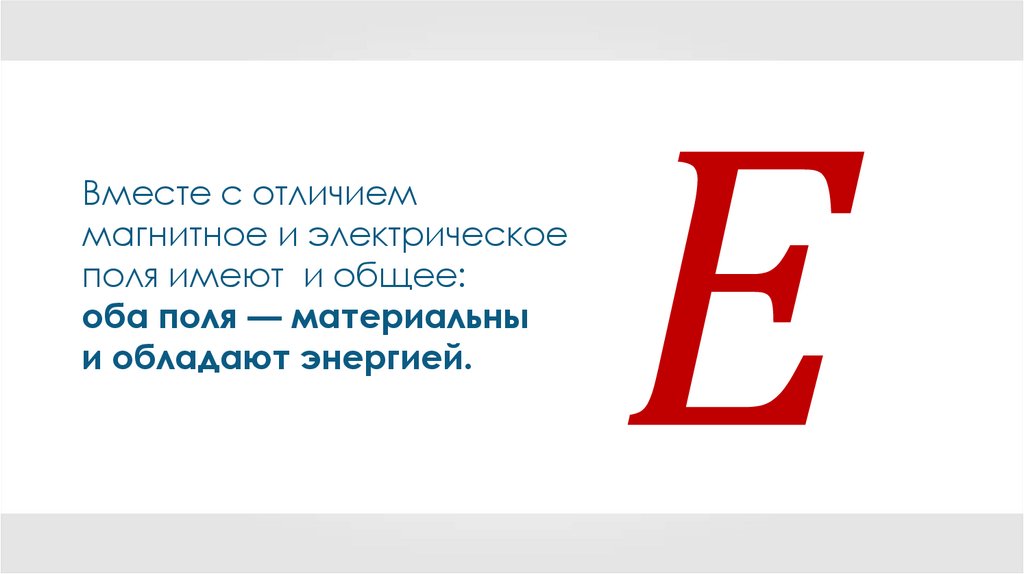

Вместе с отличием
магнитное и электрическое
поля имеют и общее:
оба поля — материальны
и обладают энергией.
