Смазочно-охлаждающие жидкости Газпромнефть-СМ

1. Смазочно-охлаждающие жидкости Газпромнефть-СМ

2.

Масляные СОЖ
________________________________________________________________ 11 - 25
Водосмешиваемые СОЖ
______________________________________________________ 26 – 38

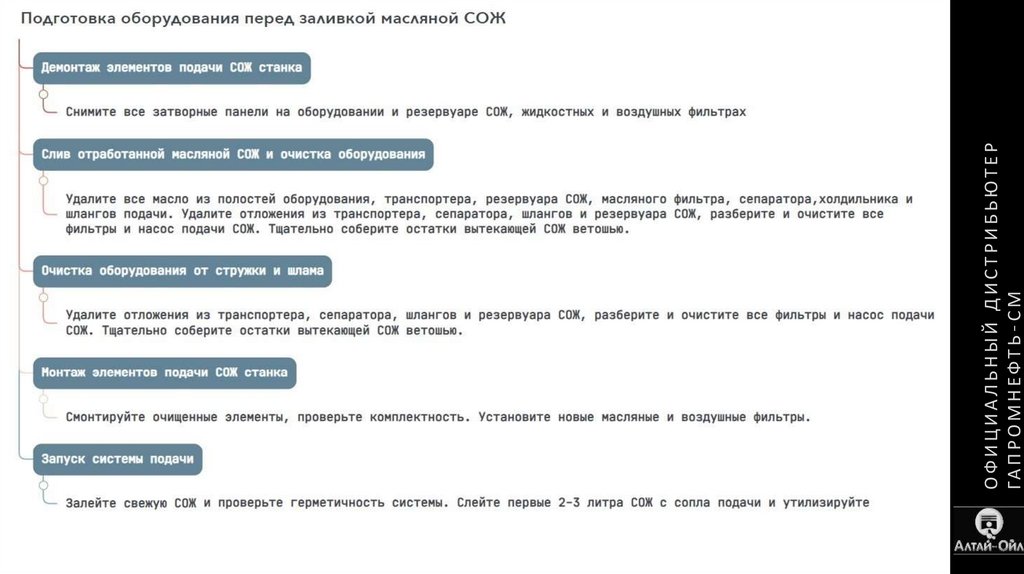

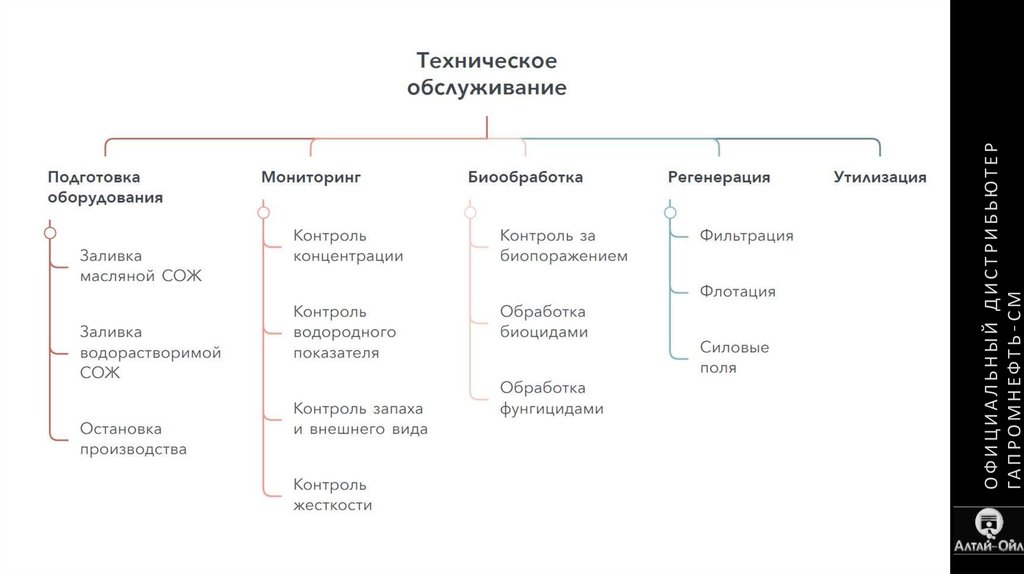

Техническое обслуживание СОЖ
_____________________________________________ 39 – 53
Техническое обслуживание систем подачи и накопления СОЖ
______________ 54 - 59
Дополнительные сервисные продукты
_______________________________________ 60 - 63
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Содержание

3.

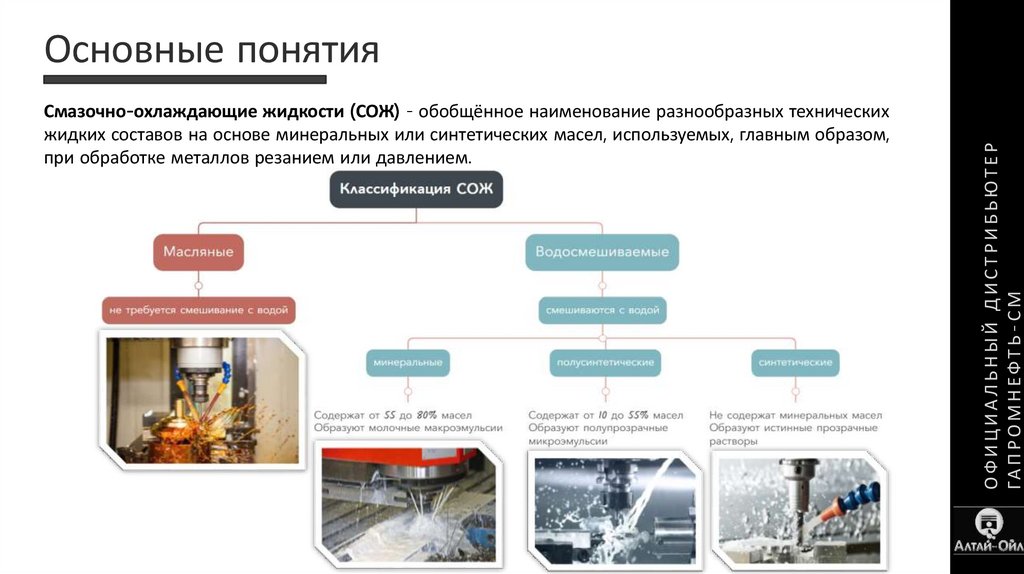

Смазочно-охлаждающие жидкости (СОЖ) - обобщённое наименование разнообразных технических
жидких составов на основе минеральных или синтетических масел, используемых, главным образом,
при обработке металлов резанием или давлением.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Основные понятия

4.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

5.

Шлифование
Пиление
Точение
Сверление
Фрезерование
Строгание
Резьбонарезание
Глубокое сверление
Зубонарезание
Накатывание резьбы
Протягивание
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

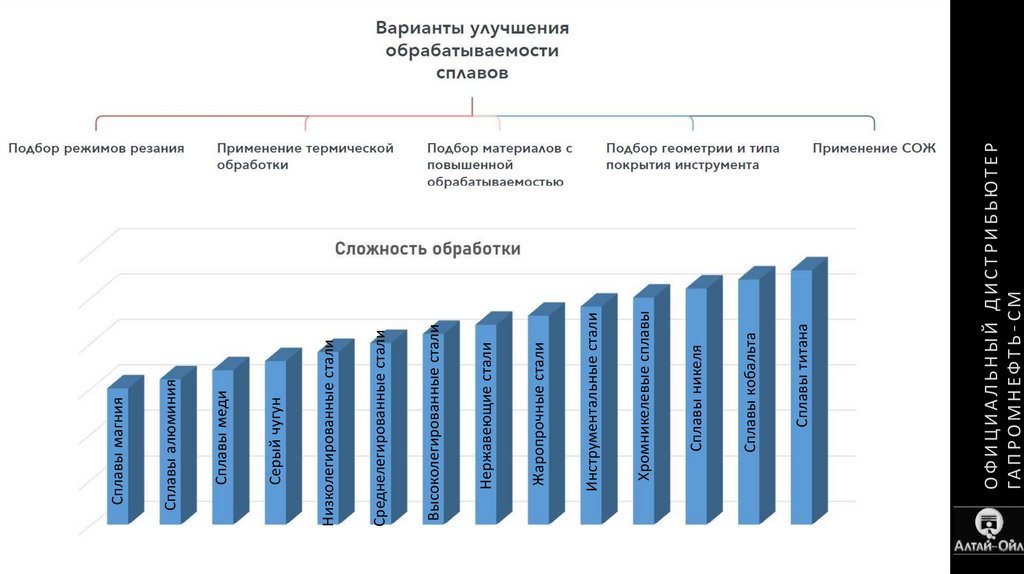

Компромисс в СОЖ

6.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Сплавы титана
Сплавы кобальта
Сплавы никеля
Хромникелевые сплавы
Инструментальные стали
Жаропрочные стали
Нержавеющие стали
Высоколегированные стали
Среднелегированные стали
Низколегированные стали
Серый чугун
Сплавы меди
Сплавы алюминия
Сплавы магния

7.

Масляные неводосмешиваемые смазочно-охлаждающие жидкости представляют собой
многокомпонентные системы, основанные на чистых минеральных маслах и комбинации
различных функциональных присадок, таких как противозадирные, антифрикционные,
антикоррозионные, антипенные или противотуманные.
Применяются в таких операциях
механической обработки как:
• лезвийная обработка
• шлифование и хонингование
• формообразующие операции
при обработке металлов
давлением
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

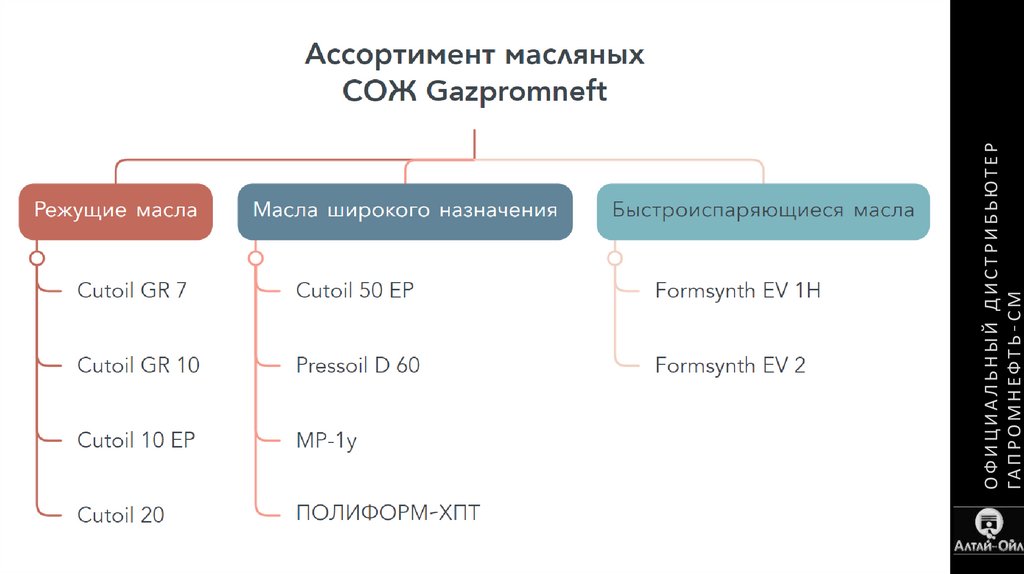

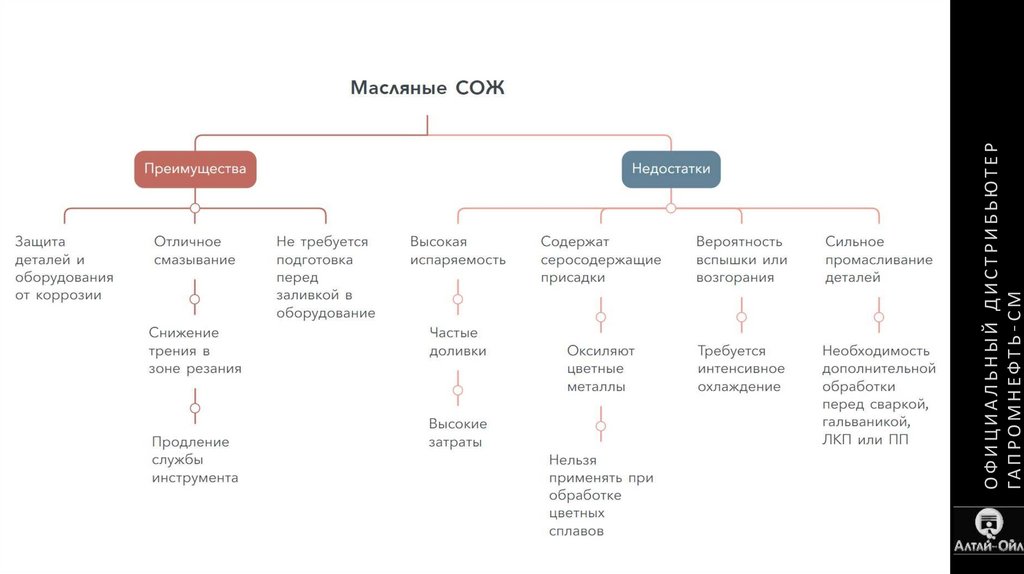

Масляные СОЖ

8.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

9.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

10.

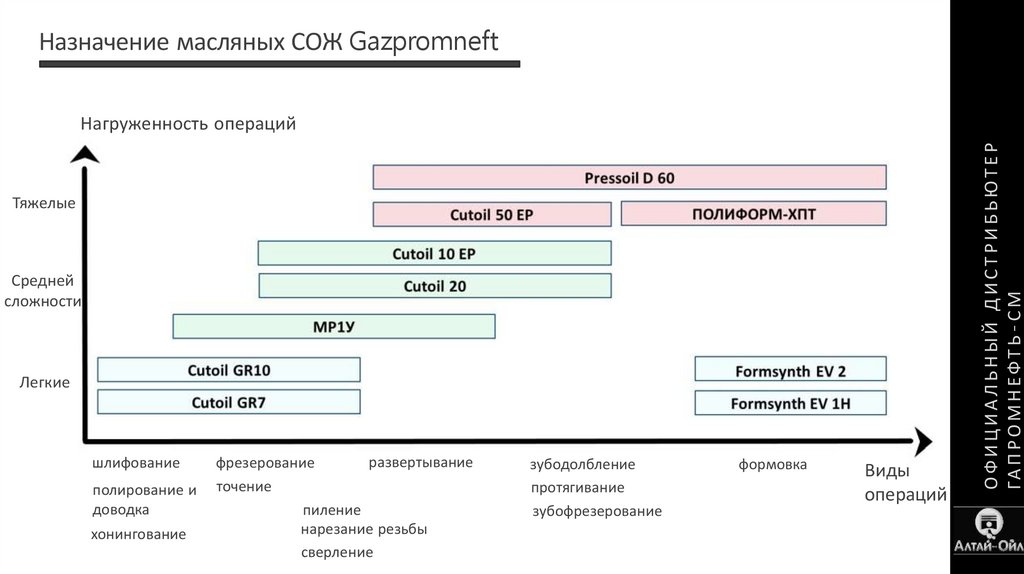

Назначение масляных СОЖ Gazpromneft
Тяжелые
Средней
сложности
Легкие
шлифование
полирование и
доводка
хонингование
развертывание
фрезерование
точение
пиление
нарезание резьбы
сверление
зубодолбление
протягивание
зубофрезерование
формовка
Виды
операций
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Нагруженность операций

11.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Методика подбора масляных СОЖ на производстве

12.

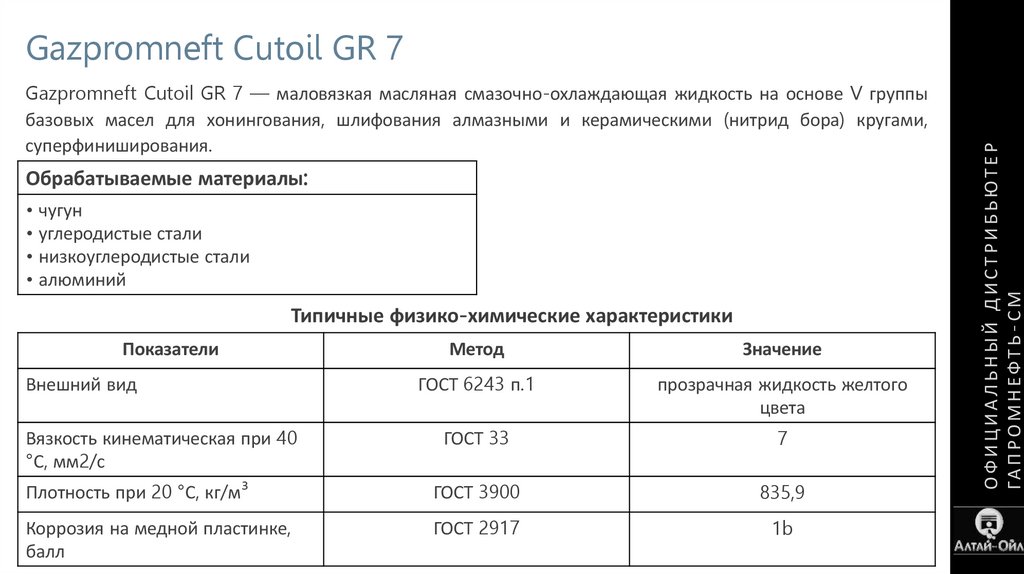

Gazpromneft Cutoil GR 7 — маловязкая масляная смазочно-охлаждающая жидкость на основе V группы
базовых масел для хонингования, шлифования алмазными и керамическими (нитрид бора) кругами,
суперфиниширования.
Обрабатываемые материалы:
• чугун
• углеродистые стали
• низкоуглеродистые стали
• алюминий
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
прозрачная жидкость желтого
цвета
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
7
Плотность при 20 °С, кг/м³
ГОСТ 3900
835,9
Коррозия на медной пластинке,
балл
ГОСТ 2917
1b
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutoil GR 7

13.

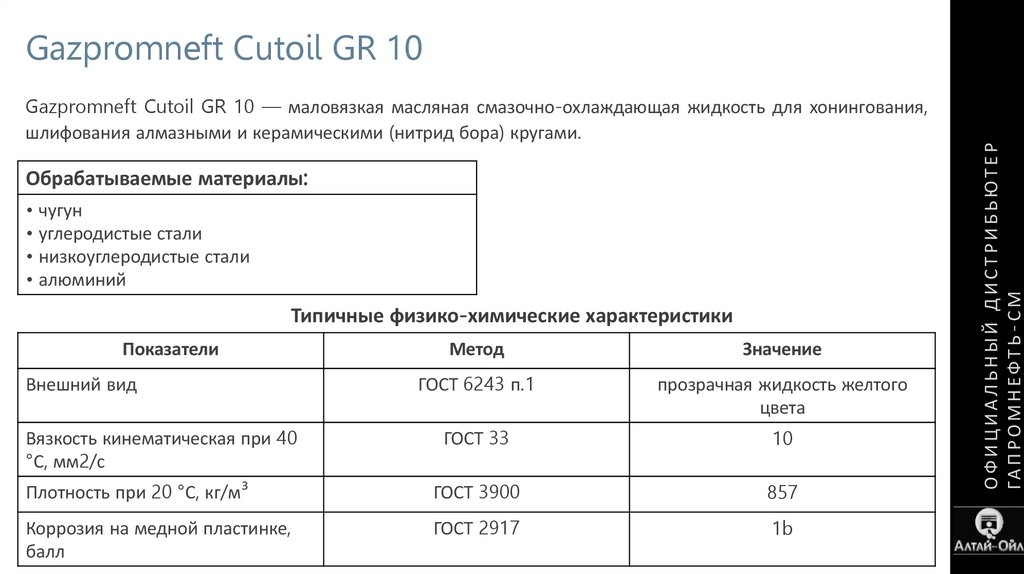

Gazpromneft Cutoil GR 10 — маловязкая масляная смазочно-охлаждающая жидкость для хонингования,
шлифования алмазными и керамическими (нитрид бора) кругами.
Обрабатываемые материалы:
• чугун
• углеродистые стали
• низкоуглеродистые стали
• алюминий
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
прозрачная жидкость желтого
цвета
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
10
Плотность при 20 °С, кг/м³
ГОСТ 3900
857
Коррозия на медной пластинке,
балл
ГОСТ 2917
1b
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutoil GR 10

14.

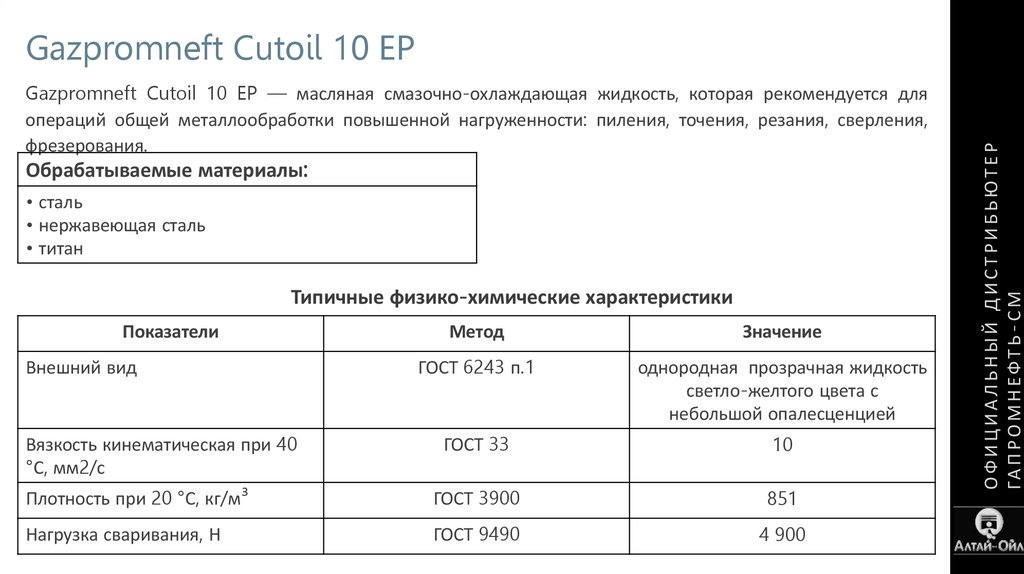

Gazpromneft Cutoil 10 EP — масляная смазочно-охлаждающая жидкость, которая рекомендуется для
операций общей металлообработки повышенной нагруженности: пиления, точения, резания, сверления,
фрезерования.
Обрабатываемые материалы:
• сталь
• нержавеющая сталь
• титан
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
однородная прозрачная жидкость
светло-желтого цвета с
небольшой опалесценцией
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
10
Плотность при 20 °С, кг/м³
ГОСТ 3900
851
Нагрузка сваривания, Н
ГОСТ 9490
4 900
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutoil 10 EP

15.

Gazpromneft Cutoil 20 — масляная смазочно-охлаждающая жидкость, которая рекомендуется для
операций общей металлообработки средней тяжести: пиления, точения, резания, сверления,
фрезерования.
Обрабатываемые материалы:
• сталь
• нержавеющая сталь
• алюминий
• медь, медные сплавы
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
однородная прозрачная жидкость
светло-желтого цвета с
небольшой опалесценцией
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
20
Плотность при 20 °С, кг/м³
ГОСТ 3900
852
Коррозия на медной пластинке,
балл
ГОСТ 2917
1b
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutoil 20

16.

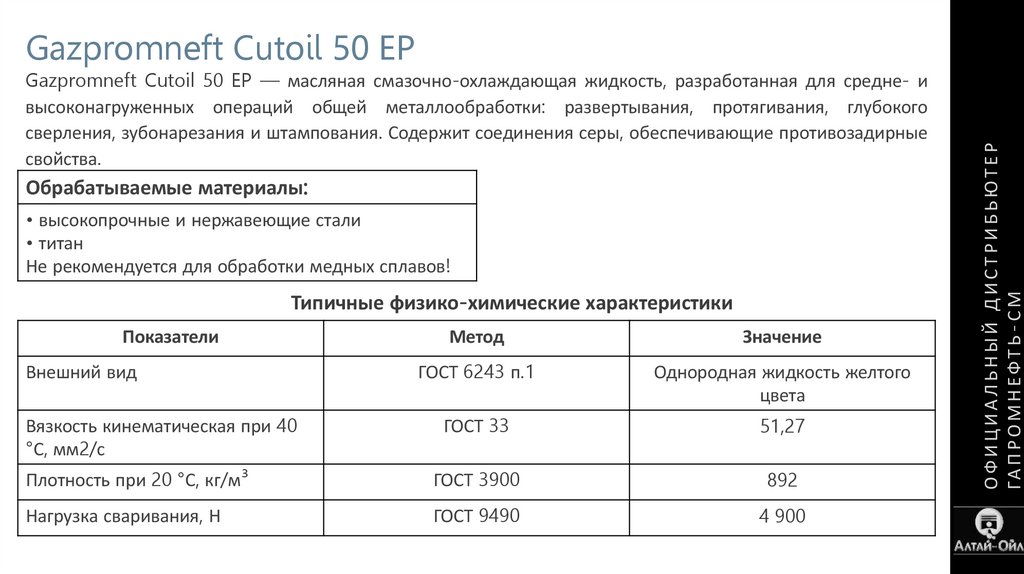

Gazpromneft Cutoil 50 EP — масляная смазочно-охлаждающая жидкость, разработанная для средне- и
высоконагруженных операций общей металлообработки: развертывания, протягивания, глубокого
сверления, зубонарезания и штампования. Содержит соединения серы, обеспечивающие противозадирные
свойства.
Обрабатываемые материалы:
• высокопрочные и нержавеющие стали
• титан
Не рекомендуется для обработки медных сплавов!
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Однородная жидкость желтого
цвета
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
51,27
Плотность при 20 °С, кг/м³
ГОСТ 3900
892
Нагрузка сваривания, Н
ГОСТ 9490
4 900
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutoil 50 EP

17.

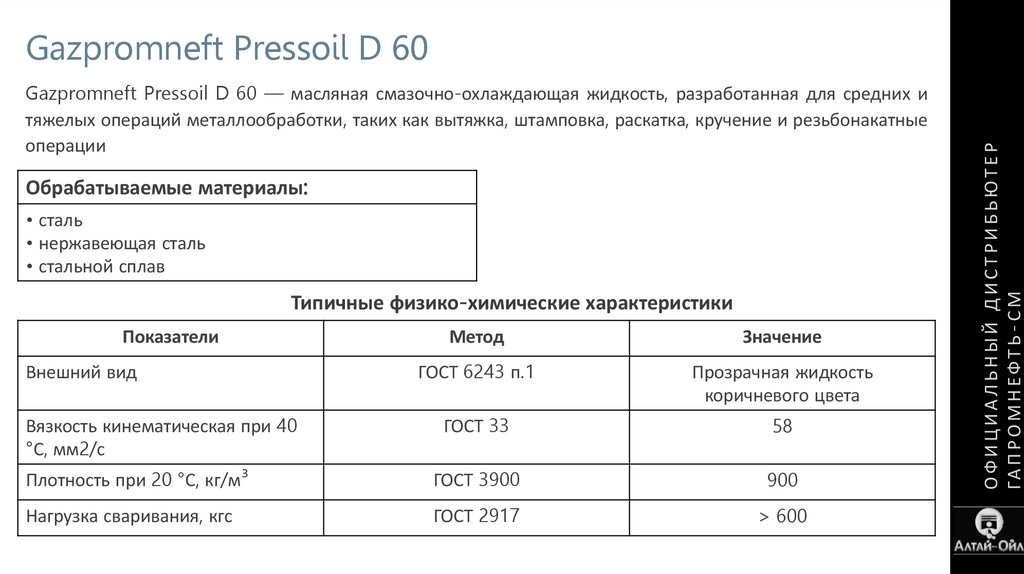

Gazpromneft Pressoil D 60 — масляная смазочно-охлаждающая жидкость, разработанная для средних и
тяжелых операций металлообработки, таких как вытяжка, штамповка, раскатка, кручение и резьбонакатные
операции
Обрабатываемые материалы:
• сталь
• нержавеющая сталь
• стальной сплав
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Прозрачная жидкость
коричневого цвета
Вязкость кинематическая при 40
°С, мм2/с
ГОСТ 33
58
Плотность при 20 °С, кг/м³
ГОСТ 3900
900
Нагрузка сваривания, кгс
ГОСТ 2917
> 600
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Pressoil D 60

18.

Обрабатываемые материалы:
• сталь
• нержавеющая сталь
• стальной сплав
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Прозрачная
жидкость, от желтого до
коричневого цвета
Вязкость кинематическая при 50
°С, мм2/с
ГОСТ 33
18-24
Плотность при 20 °С, кг/м³
ГОСТ 3900
800-930
Нагрузка сваривания, кгс
ГОСТ 2917
> 600
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

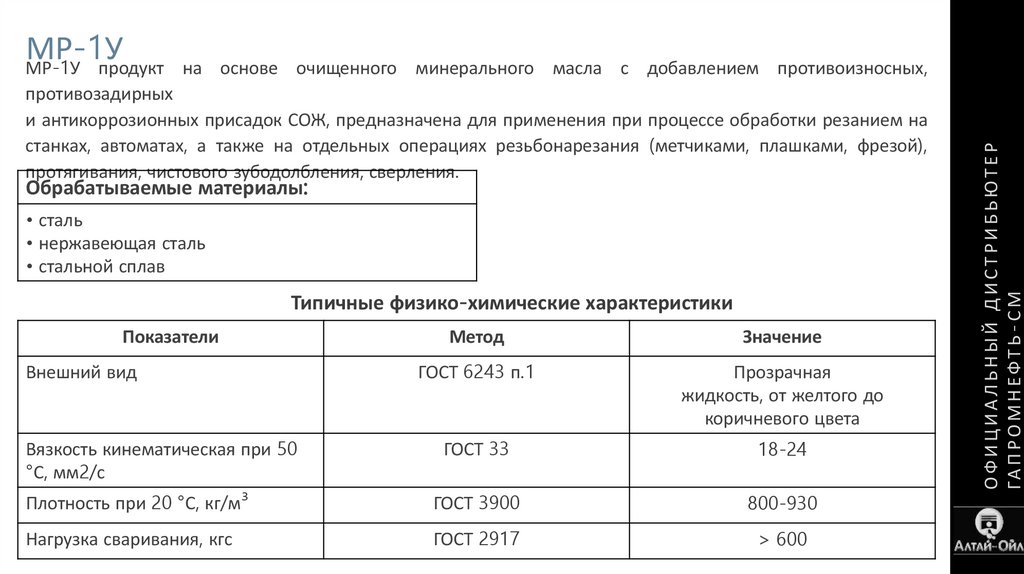

МР-1У
МР-1У продукт на основе очищенного минерального масла с добавлением противоизносных,
противозадирных
и антикоррозионных присадок СОЖ, предназначена для применения при процессе обработки резанием на
станках, автоматах, а также на отдельных операциях резьбонарезания (метчиками, плашками, фрезой),
протягивания, чистового зубодолбления, сверления.

19.

Обрабатываемые материалы:
• сталь
• нержавеющая сталь
• стальной сплав
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Прозрачная жидкость
коричневого цвета
Вязкость кинематическая при 50
°С, мм2/с
ГОСТ 33
125-135
Плотность при 20 °С, кг/м³
ГОСТ 3900
1000
Нагрузка сваривания, кгс
ГОСТ 2917
Не менее 4900
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

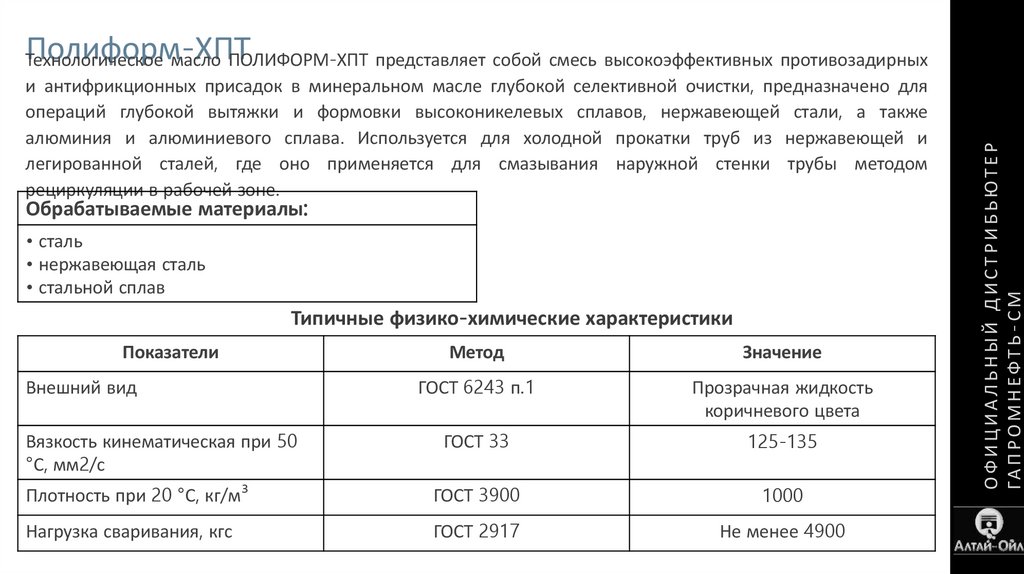

Полиформ-ХПТ
Технологическое масло ПОЛИФОРМ-ХПТ представляет собой смесь высокоэффективных противозадирных
и антифрикционных присадок в минеральном масле глубокой селективной очистки, предназначено для
операций глубокой вытяжки и формовки высоконикелевых сплавов, нержавеющей стали, а также
алюминия и алюминиевого сплава. Используется для холодной прокатки труб из нержавеющей и
легированной сталей, где оно применяется для смазывания наружной стенки трубы методом
рециркуляции в рабочей зоне.

20.

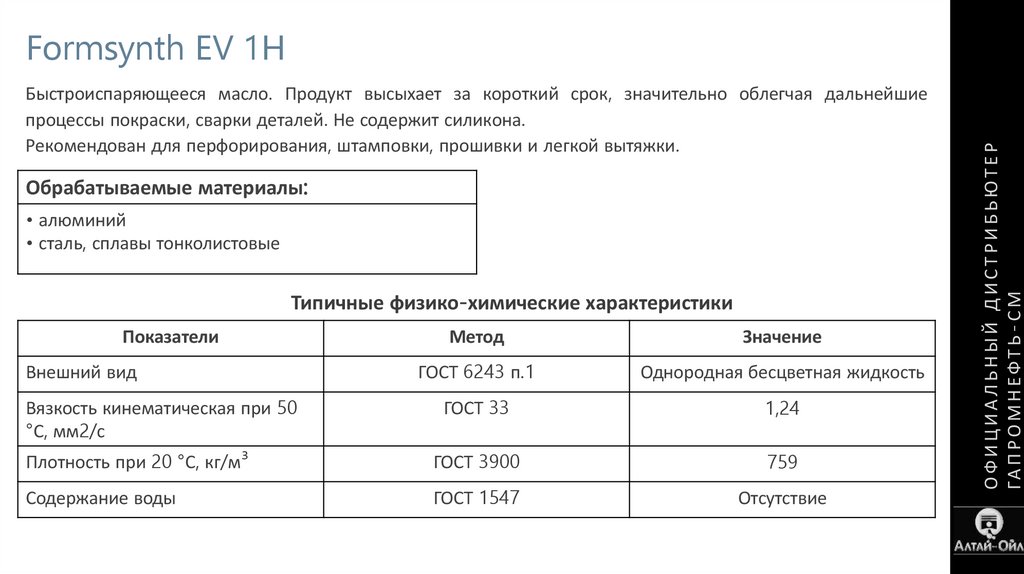

Быстроиспаряющееся масло. Продукт высыхает за короткий срок, значительно облегчая дальнейшие
процессы покраски, сварки деталей. Не содержит силикона.
Рекомендован для перфорирования, штамповки, прошивки и легкой вытяжки.
Обрабатываемые материалы:
• алюминий
• сталь, сплавы тонколистовые
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Однородная бесцветная жидкость
Вязкость кинематическая при 50
°С, мм2/с
ГОСТ 33
1,24
Плотность при 20 °С, кг/м³
ГОСТ 3900
759
Содержание воды
ГОСТ 1547
Отсутствие
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Formsynth EV 1H

21.

Быстроиспаряющееся высокоочищенное масло, обеспечивающее высокие смазывающие свойства. Пленка
масла частично высыхает, что позволяет оперативно выполнять дальнейшие процессы покраски, сварки
деталей.
Рекомендовано для операций перфорирования, штампования, прошивания и легкой вытяжки.
Обрабатываемые материалы:
• алюминий
• сталь, сплавы тонколистовые
Типичные физико-химические характеристики
Показатели
Метод
Значение
ГОСТ 6243 п.1
Однородная желтая жидкость
Вязкость кинематическая при 50
°С, мм2/с
ГОСТ 33
2,6
Плотность при 20 °С, кг/м³
ГОСТ 3900
803
Содержание воды
ГОСТ 1547
Отсутствие
Внешний вид
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Formsynth EV 2

22.

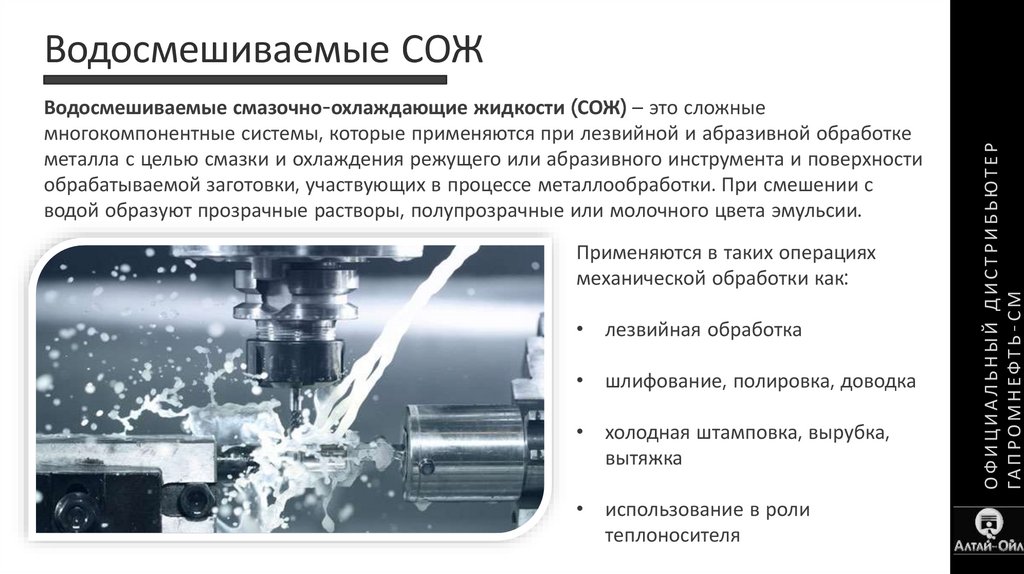

Водосмешиваемые смазочно-охлаждающие жидкости (СОЖ) – это сложные
многокомпонентные системы, которые применяются при лезвийной и абразивной обработке
металла с целью смазки и охлаждения режущего или абразивного инструмента и поверхности
обрабатываемой заготовки, участвующих в процессе металлообработки. При смешении с
водой образуют прозрачные растворы, полупрозрачные или молочного цвета эмульсии.
Применяются в таких операциях
механической обработки как:
• лезвийная обработка
• шлифование, полировка, доводка
• холодная штамповка, вырубка,
вытяжка
• использование в роли
теплоносителя
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Водосмешиваемые СОЖ

23.

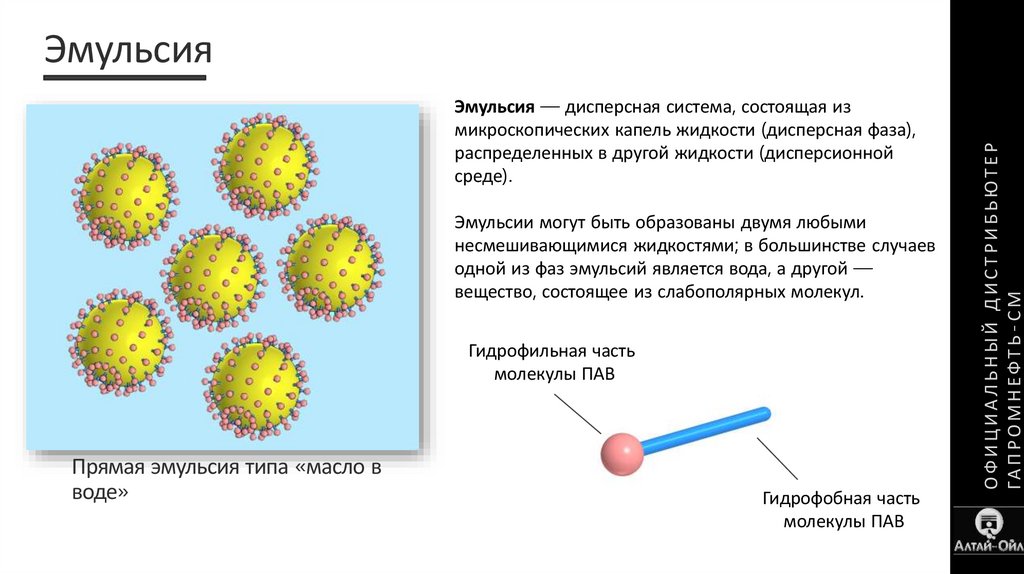

Эмульсия — дисперсная система, состоящая из
микроскопических капель жидкости (дисперсная фаза),
распределенных в другой жидкости (дисперсионной
среде).
Эмульсии могут быть образованы двумя любыми
несмешивающимися жидкостями; в большинстве случаев
одной из фаз эмульсий является вода, а другой —
вещество, состоящее из слабополярных молекул.
Гидрофильная часть
молекулы ПАВ
Прямая эмульсия типа «масло в
воде»
Гидрофобная часть
молекулы ПАВ
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Эмульсия

24.

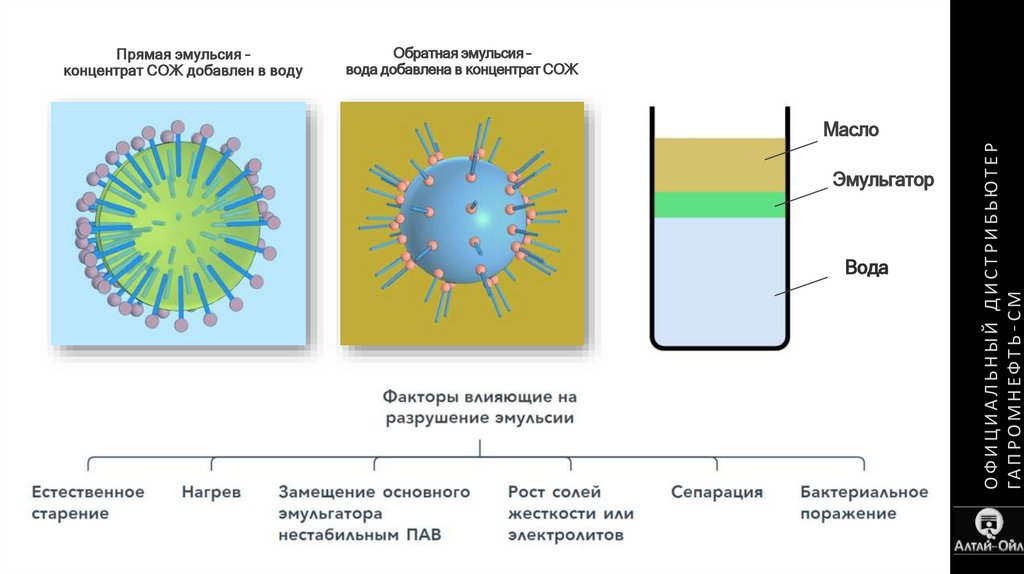

Обратная эмульсия –
вода добавлена в концентрат СОЖ
Масло
Эмульгатор
Вода
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Прямая эмульсия –
концентрат СОЖ добавлен в воду

25.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

26.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

27.

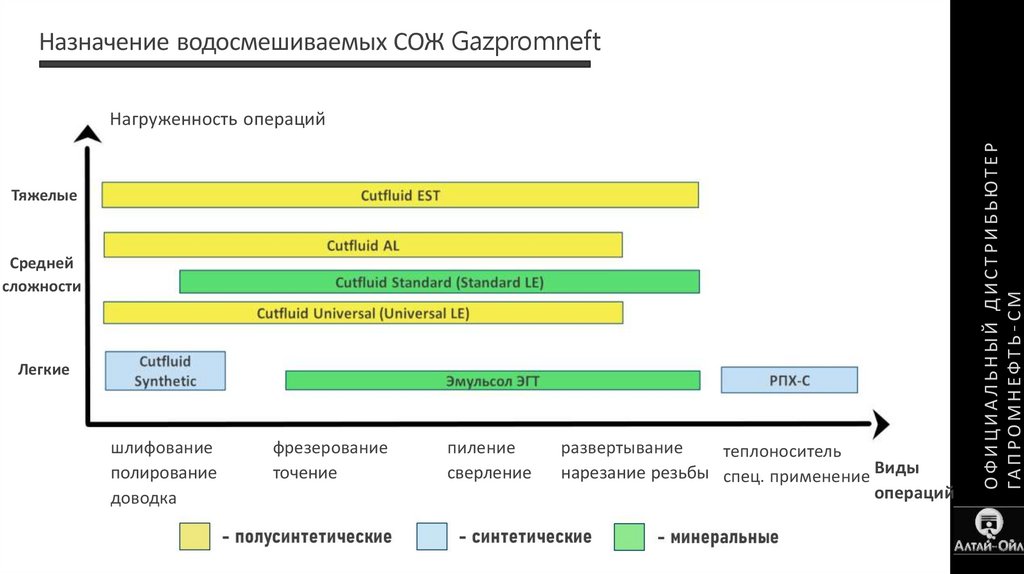

Назначение водосмешиваемых СОЖ Gazpromneft
Тяжелые
Средней
сложности
Легкие
шлифование
полирование
доводка
фрезерование
точение
пиление
сверление
развертывание
теплоноситель
нарезание резьбы спец. применение Виды
операций
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Нагруженность операций

28.

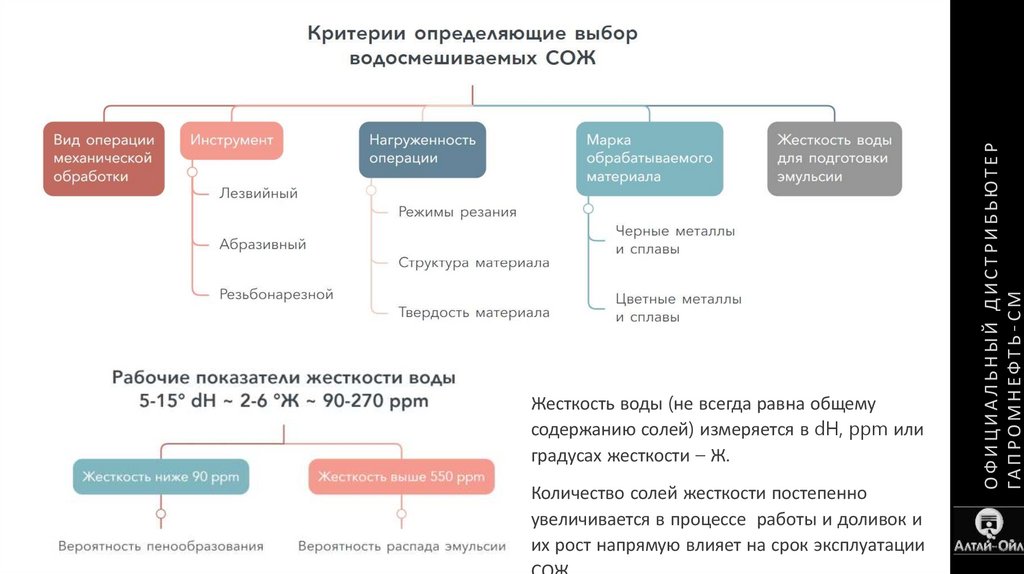

Количество солей жесткости постепенно
увеличивается в процессе работы и доливок и
их рост напрямую влияет на срок эксплуатации
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Жесткость воды (не всегда равна общему
содержанию солей) измеряется в dH, ppm или
градусах жесткости – Ж.

29.

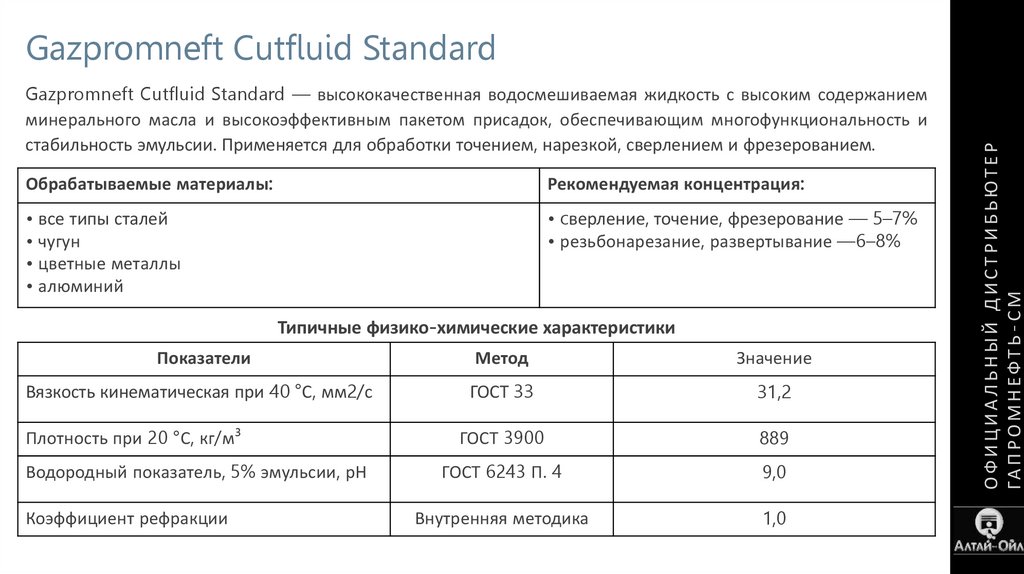

Gazpromneft Cutfluid Standard — высококачественная водосмешиваемая жидкость с высоким содержанием
минерального масла и высокоэффективным пакетом присадок, обеспечивающим многофункциональность и
стабильность эмульсии. Применяется для обработки точением, нарезкой, сверлением и фрезерованием.
Обрабатываемые материалы:
Рекомендуемая концентрация:
• все типы сталей
• чугун
• цветные металлы
• алюминий
• cверление, точение, фрезерование — 5–7%
• резьбонарезание, развертывание —6–8%
Типичные физико-химические характеристики
Показатели
Метод
Значение
Вязкость кинематическая при 40 °С, мм2/с
ГОСТ 33
31,2
Плотность при 20 °С, кг/м³
ГОСТ 3900
889
ГОСТ 6243 П. 4
9,0
Внутренняя методика
1,0
Водородный показатель, 5% эмульсии, рН
Коэффициент рефракции
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutfluid Standard

30.

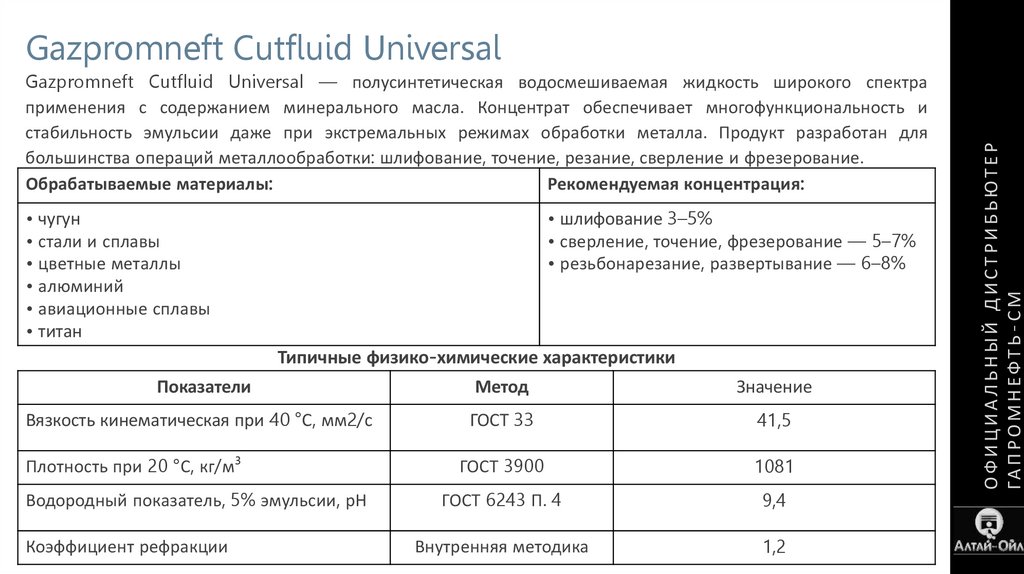

Gazpromneft Cutfluid Universal — полусинтетическая водосмешиваемая жидкость широкого спектра
применения с содержанием минерального масла. Концентрат обеспечивает многофункциональность и
стабильность эмульсии даже при экстремальных режимах обработки металла. Продукт разработан для
большинства операций металлообработки: шлифование, точение, резание, сверление и фрезерование.
Обрабатываемые материалы:
Рекомендуемая концентрация:
• чугун
• стали и сплавы
• цветные металлы
• алюминий
• авиационные сплавы
• титан
• шлифование 3–5%
• сверление, точение, фрезерование — 5–7%
• резьбонарезание, развертывание — 6–8%
Типичные физико-химические характеристики
Показатели
Метод
Значение
Вязкость кинематическая при 40 °С, мм2/с
ГОСТ 33
41,5
Плотность при 20 °С, кг/м³
ГОСТ 3900
1081
ГОСТ 6243 П. 4
9,4
Внутренняя методика
1,2
Водородный показатель, 5% эмульсии, рН
Коэффициент рефракции
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutfluid Universal

31.

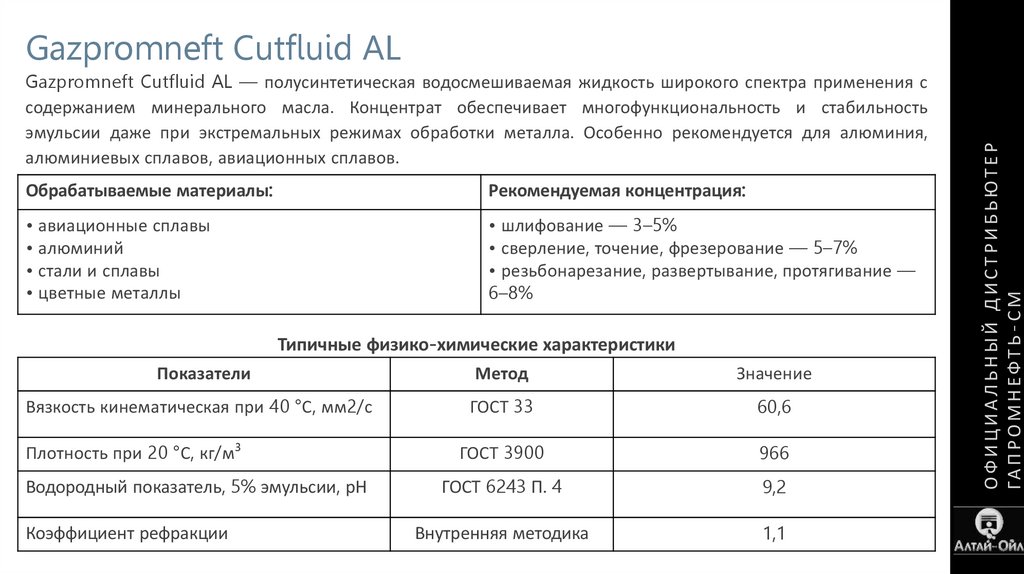

Gazpromneft Cutfluid AL — полусинтетическая водосмешиваемая жидкость широкого спектра применения с
содержанием минерального масла. Концентрат обеспечивает многофункциональность и стабильность
эмульсии даже при экстремальных режимах обработки металла. Особенно рекомендуется для алюминия,
алюминиевых сплавов, авиационных сплавов.
Обрабатываемые материалы:
Рекомендуемая концентрация:
• авиационные сплавы
• алюминий
• стали и сплавы
• цветные металлы
• шлифование — 3–5%
• сверление, точение, фрезерование — 5–7%
• резьбонарезание, развертывание, протягивание —
6–8%
Показатели
Типичные физико-химические характеристики
Метод
Значение
Вязкость кинематическая при 40 °С, мм2/с
ГОСТ 33
60,6
Плотность при 20 °С, кг/м³
ГОСТ 3900
966
ГОСТ 6243 П. 4
9,2
Внутренняя методика
1,1
Водородный показатель, 5% эмульсии, рН
Коэффициент рефракции
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutfluid AL

32.

Gazpromneft Cutfluid EST — биостабильная полусинтетическая водосмешиваемая жидкость на основе
минерального масла и эфиров. Применяется для средних и тяжелых операций: точение, нарезка, сверление,
фрезерование, глубокое сверление оружейными сверлами, зубонарезка, нарезание резьбы метчиком,
протягивание, развертывание и зенкование.
Обрабатываемые материалы:
Рекомендуемая концентрация:
• все типы сталей
• цветные металлы
• алюминий
• титан
• никель
• авиационные сплавы
• шлифование 3–5%
• сверление, точение, фрезерование — 5–7%
• резьбонарезание, развертывание — 6–8%
Типичные физико-химические характеристики
Показатели
Метод
Значение
Вязкость кинематическая при 40 °С, мм2/с
ГОСТ 33
62,4
Плотность при 20 °С, кг/м³
ГОСТ 3900
964
ГОСТ 6243 П. 4
9,0
Внутренняя методика
1,1
Водородный показатель, 5% эмульсии, рН
Коэффициент рефракции
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutfluid EST

33.

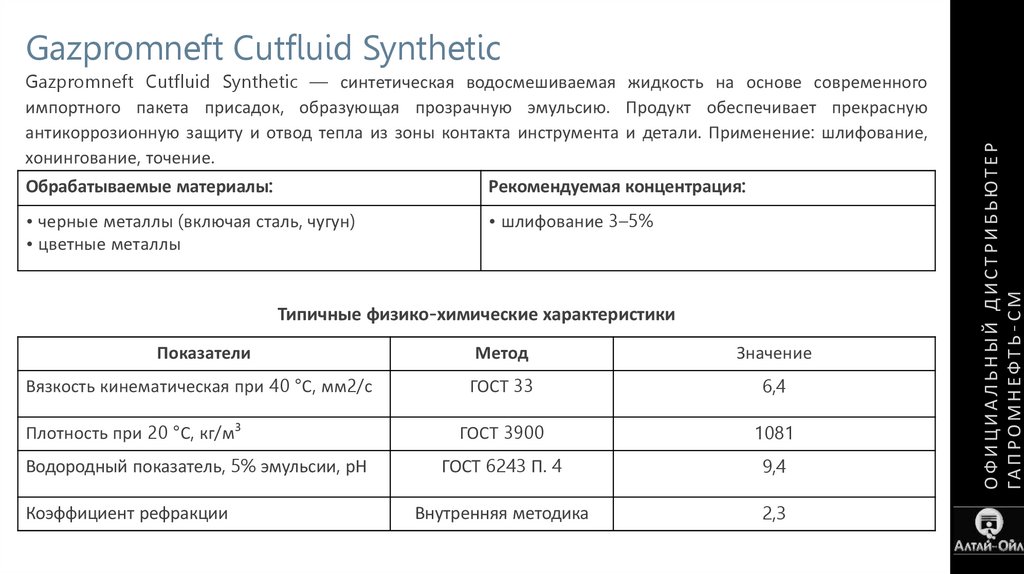

Gazpromneft Cutfluid Synthetic — синтетическая водосмешиваемая жидкость на основе современного
импортного пакета присадок, образующая прозрачную эмульсию. Продукт обеспечивает прекрасную
антикоррозионную защиту и отвод тепла из зоны контакта инструмента и детали. Применение: шлифование,
хонингование, точение.
Обрабатываемые материалы:
Рекомендуемая концентрация:
• черные металлы (включая сталь, чугун)
• цветные металлы
• шлифование 3–5%
Типичные физико-химические характеристики
Показатели
Метод
Значение
Вязкость кинематическая при 40 °С, мм2/с
ГОСТ 33
6,4
Плотность при 20 °С, кг/м³
ГОСТ 3900
1081
ГОСТ 6243 П. 4
9,4
Внутренняя методика
2,3
Водородный показатель, 5% эмульсии, рН
Коэффициент рефракции
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Gazpromneft Cutfluid Synthetic

34.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Техническое обслуживание СОЖ

35.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

36.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

37.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

38.

2
5
1
1. Рефрактометр со шкалой Brix 0-18
2.
Калибровочная отвертка
3. Пипетка Пастера
4. Дистиллированная вода
5. Очки защитные
6. Тест-полоски для контроля жесткости
7. Тест-полоски для контроля водородного
показателя
4
3
6
7
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Комплект диагностического оборудования

39.

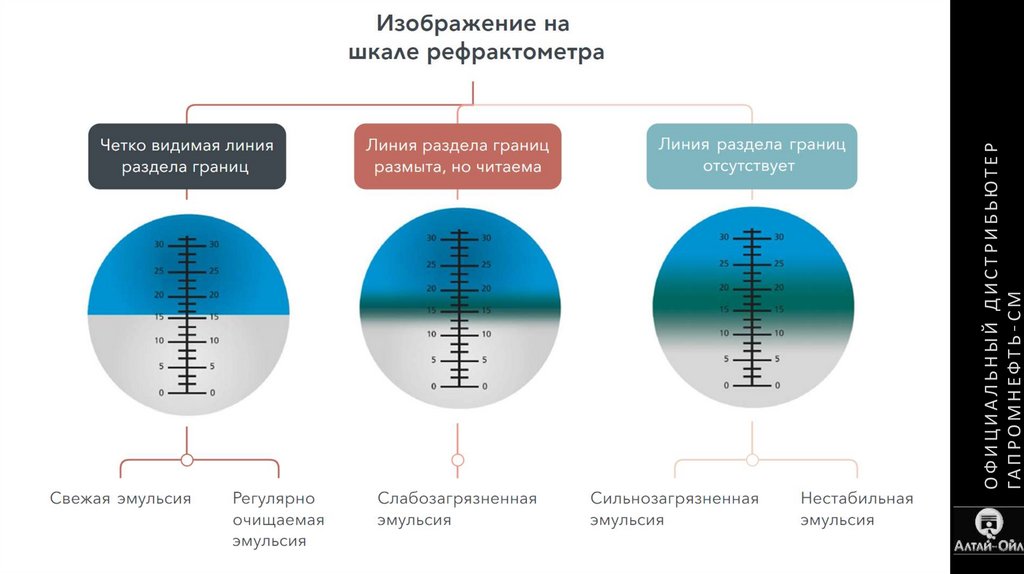

Контроль концентрации раствора
Порядок измерения:
1. При необходимости откалибруйте рефрактометр при
помощи дистиллированной воды и отвертки – шкала должна
быть в «нуле»;
2. Нанесите каплю эмульсии на призму;
3. Для четкого изображения отрегулируйте фокус окуляра;
4. Полученное показание рефрактометра умножьте на
коэффициент рефракции (указан в ЛТИ на СОЖ);
5. При необходимости скорректируйте концентрацию эмульсии
и повторите измерение;
Частота проверки –
перед началом каждой рабочей смены
6. Очистите призму и стекло рефрактометра.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Портативный рефрактометр позволяет определить
концентрацию компонентов водосмешиваемой эмульсии

40.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

41.

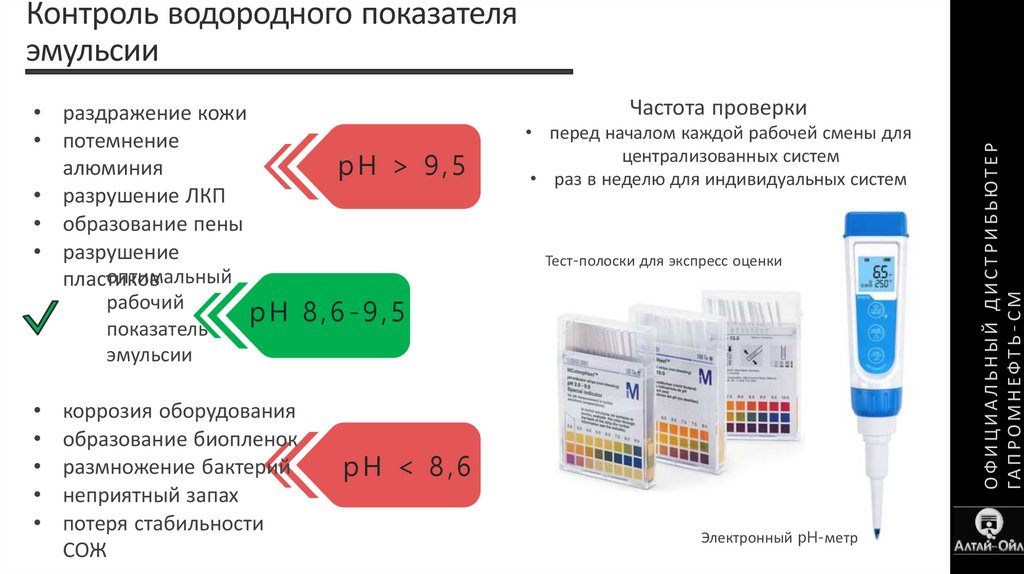

Контроль водородного показателя
эмульсии
коррозия оборудования
образование биопленок
размножение бактерий
неприятный запах
потеря стабильности
СОЖ
Частота проверки
• перед началом каждой рабочей смены для
централизованных систем
• раз в неделю для индивидуальных систем
Тест-полоски для экспресс оценки
pH < 8,6
Электронный pH-метр
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
• раздражение кожи
• потемнение
алюминия
pH > 9,5
• разрушение ЛКП
• образование пены
• разрушение
оптимальный
пластиков
рабочий
pH 8,6-9,5
показатель
эмульсии

42.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

43.

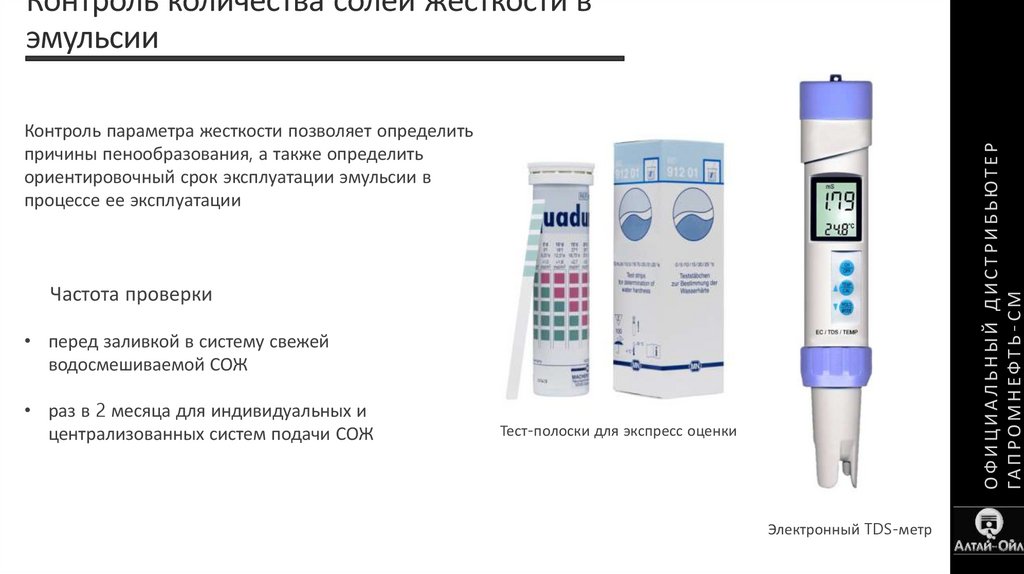

Контроль количества солей жесткости в
эмульсии
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Контроль параметра жесткости позволяет определить
причины пенообразования, а также определить
ориентировочный срок эксплуатации эмульсии в
процессе ее эксплуатации
Частота проверки
• перед заливкой в систему свежей
водосмешиваемой СОЖ
• раз в 2 месяца для индивидуальных и
централизованных систем подачи СОЖ
Тест-полоски для экспресс оценки
Электронный TDS-метр

44.

Причины:
• попадание с водой для разбавления
концентрата
• перенос с инструментом или оснасткой
• перенос с руками оператора и
биологическими жидкостями
• пищевые отходы и прочие загрязнители
Последствия:
• снижение смазывающей способности СОЖ
• коррозия деталей и оборудования
• дерматиты и другие заболевания персонала
• засорение системы подачи СОЖ
• снижение срока эксплуатации СОЖ
• неприятный запах
• дополнительные расходы на замену и очистку
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Биопоражение водосмешиваемых эмульсий

45.

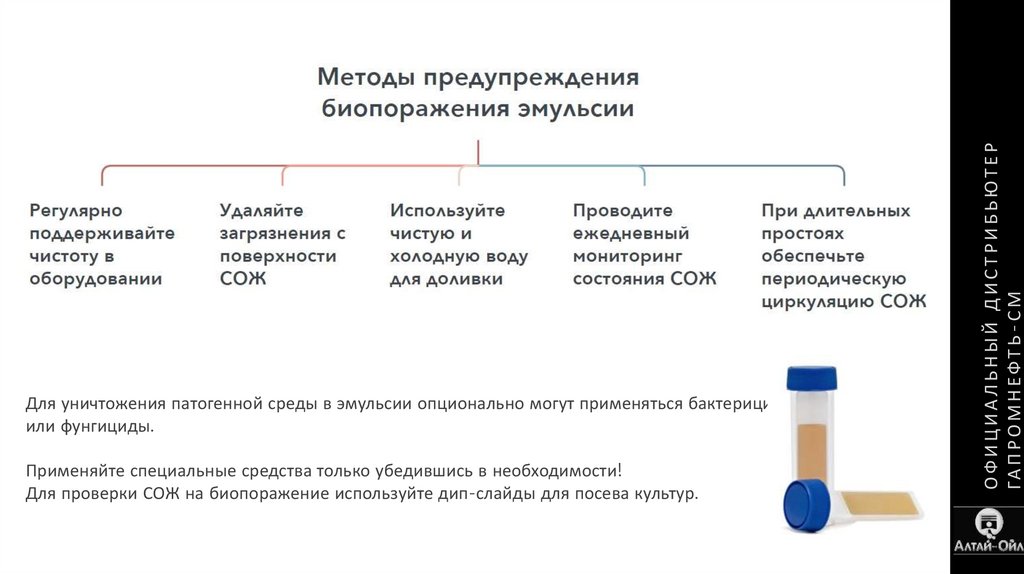

Применяйте специальные средства только убедившись в необходимости!
Для проверки СОЖ на биопоражение используйте дип-слайды для посева культур.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Для уничтожения патогенной среды в эмульсии опционально могут применяться бактерициды
или фунгициды.

46.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

47.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

48.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
ехническое обслуживание систем подачи и накопления
СОЖ

49.

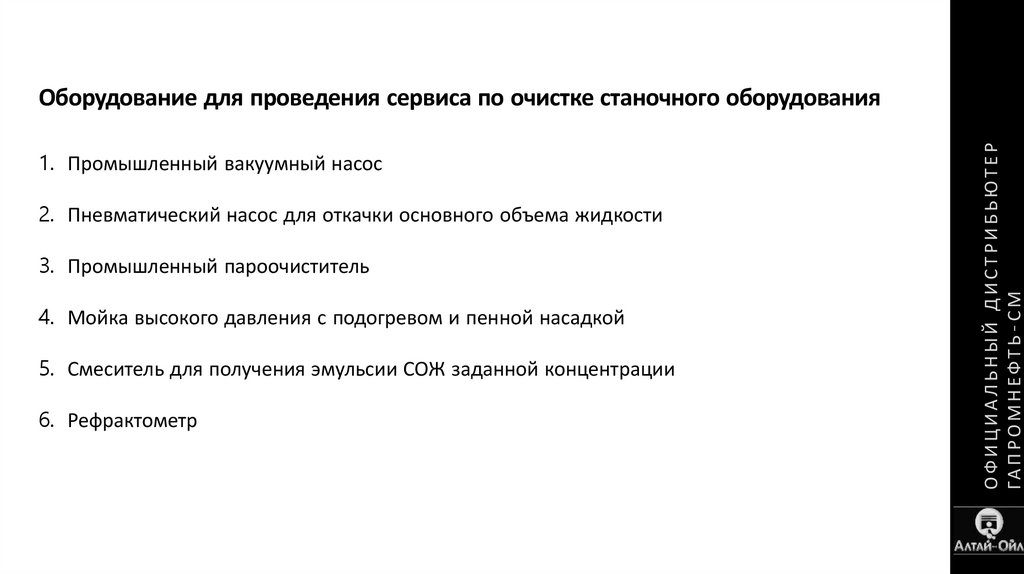

1. Промышленный вакуумный насос
2. Пневматический насос для откачки основного объема жидкости
3. Промышленный пароочиститель
4. Мойка высокого давления с подогревом и пенной насадкой
5. Смеситель для получения эмульсии СОЖ заданной концентрации
6. Рефрактометр
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Оборудование для проведения сервиса по очистке станочного оборудования

50.

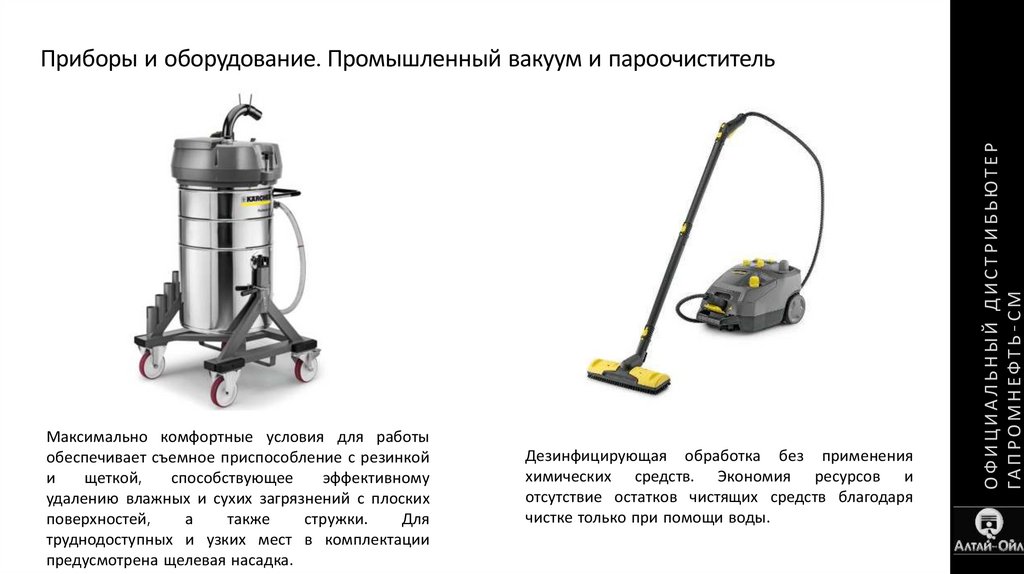

Максимально комфортные условия для работы
обеспечивает съемное приспособление с резинкой
и
щеткой,
способствующее
эффективному
удалению влажных и сухих загрязнений с плоских
поверхностей,
а
также
стружки.
Для
труднодоступных и узких мест в комплектации
предусмотрена щелевая насадка.
Дезинфицирующая обработка без применения
химических средств. Экономия ресурсов и
отсутствие остатков чистящих средств благодаря
чистке только при помощи воды.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Приборы и оборудование. Промышленный вакуум и пароочиститель

51.

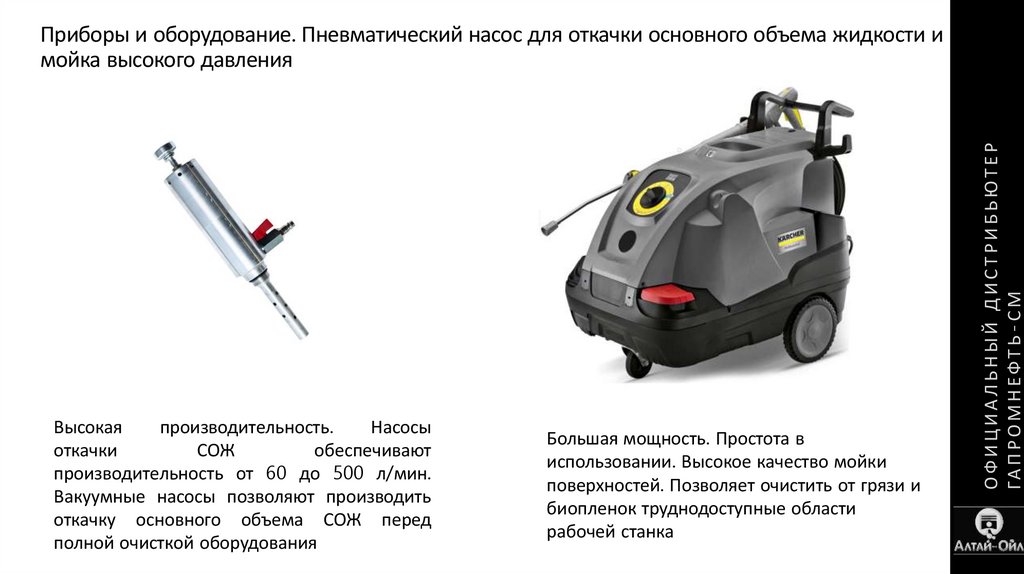

Высокая
производительность.
Насосы
откачки
СОЖ
обеспечивают
производительность от 60 до 500 л/мин.
Вакуумные насосы позволяют производить
откачку основного объема СОЖ перед
полной очисткой оборудования
Большая мощность. Простота в
использовании. Высокое качество мойки
поверхностей. Позволяет очистить от грязи и
биопленок труднодоступные области
рабочей станка
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Приборы и оборудование. Пневматический насос для откачки основного объема жидкости и
мойка высокого давления

52.

Поршневое смешивающее устройство
необходимо для смешивания эмульсий
смазывающе-охлаждающих жидкостей.
Рефрактометр – прибор для определения
концентрации СОЖ, что позволяет
готовить и поддерживать рабочие
концентрации СОЖ с оптимальной
концентрацией.
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Приборы и оборудование. Смеситель для СОЖ. Рефрактометр для СОЖ

53.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

54.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Дополнительные сервисные продукты

55. Оборудование для проведения сервиса по очистке станочного оборудования

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Калькулятор для расчета концентраций
СОЖ

56. Приборы и оборудование. Промышленный вакуум и пароочиститель

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

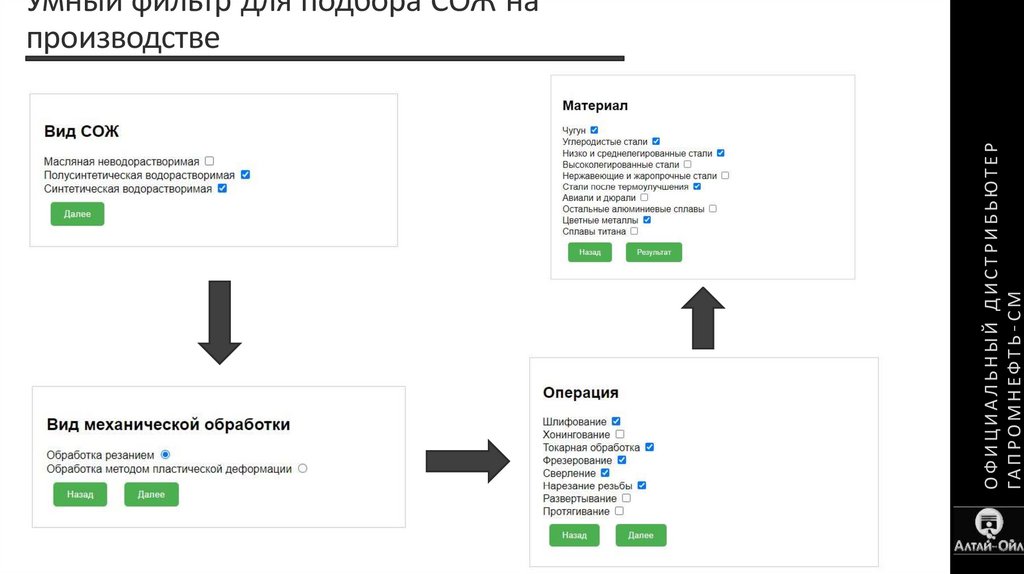

Умный фильтр для подбора СОЖ на
производстве

57. Приборы и оборудование. Пневматический насос для откачки основного объема жидкости и мойка высокого давления

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М

58. Приборы и оборудование. Смеситель для СОЖ. Рефрактометр для СОЖ

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Спасибо за внимание!

59.

Утилизация
Хранение
ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТЕР
ГА П Р О М Н Е Ф Т Ь - С М
Процедура очистки и сохранения эмульсии
стандартными и промышленными методами
